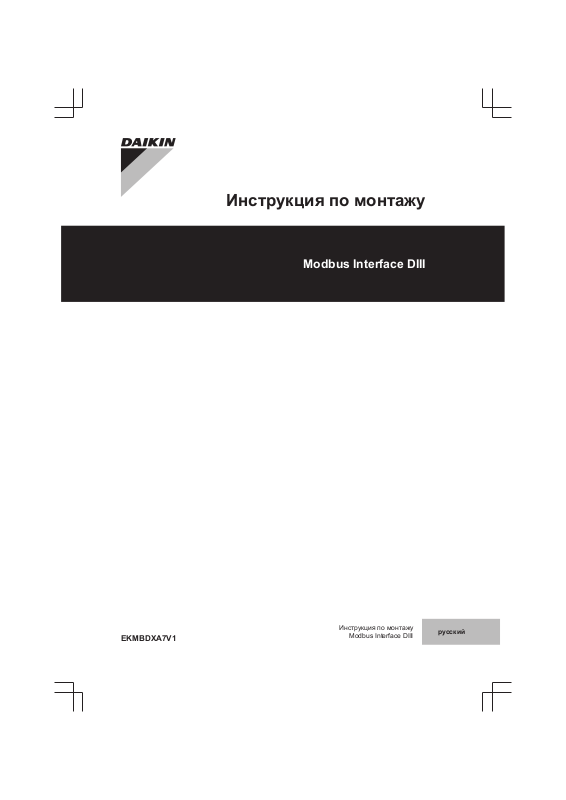

Инструкция по монтажу
Modbus Interface DIII
|
Инструкция по монтажу |
русский |
|
EKMBDXA7V1 |
Modbus Interface DIII |
||
|
Min.
0°C
Max.
60°C
IP X0
124 mm 100 mm
87 mm 40 mm
379 mm |
mm |
|
100 |
||
365 mm |
||
|
≥ |
≥50 mm |
≥50 mm |
≥300 mm |
50mm |
|
≥ |
1×
2×
31 |
|
|
|
Design guide |
|
www.daikineurope.com/support-and-manuals/product-information/ |
|
|
|
|
|
|
X3M |
|
|
BMS |
|
RS- |
A+ |
X1M |
|
|
|
485 |
B- |
|
|
|
|
|
|
|
|
||
|
|
|
D UNIT/ F1 |
|
|
|
|
|
|
TO OUT F2 |
|
|
|
|
|
|
|
|
L |
N |
|
RS485 |
|
1x |
|
|
|
|
0.75~1.25 mm2 |
|
|
|
||
|
MAX 500 m |
|
|
1x |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q1DI |
|
|
UNIT |
|
|
|
|
|
|
F1 |
0.75~1.25 mm2 |
|
|
L |
|
2 |
F2 |
|
|
|||
|
|
|
|
1N~ 50 Hz 230 V AC |
||
|
|
|
|
|
||
1×
2×
3
1 Введение
1 Введение
См. рисунки в начале этой инструкции.
2Общая техника безопасности
2.1Информация о документации
▪Язык оригинальной документации английский. Документация на любом другом языке является переводом.
▪Меры предосторожности, описанные в настоящем документе,крайне важны, поэтому их нужно тщательно соблюдать.
▪Все операции, описываемые в инструкции по монтажу, должны производиться уполномоченным установщиком.
2.1.1Значение предупреждений и символов
ОПАСНО!
Обозначает ситуацию, которая приведет к гибели или серьезной травме.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Обозначает ситуацию, которая может привести к поражению электрическим током.
ПРЕДУПРЕЖДЕНИЕ
Обозначает ситуацию, которая может привести к гибели или серьезной травме.
ПРЕДОСТЕРЕЖЕНИЕ
Обозначает ситуацию, которая может привести к травме малой или средней тяжести.
ПРИМЕЧАНИЕ
Обозначает ситуацию, которая может привести к повреждению оборудования или имущества.
ИНФОРМАЦИЯ
Обозначает полезные советы или дополнительную информацию.
2.2Пользователю
▪В случае сомнений по поводу эксплуатации агрегата обращайтесь к установщику.
▪Данное устройство не предназначено к эксплуатации лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, а равно и теми, у кого нет соответствующего опыта и знаний. Такие лица допускаются к эксплуатации устройства только под наблюдением или руководством лица, несущего ответственность за их безопасность. За детьми необходимо следить, чтобы они не играли с устройством.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ ДОПУСКАЕТСЯ промывать агрегат струей воды. Это может привести к поражению электрическим током или возгоранию.
ПРИМЕЧАНИЕ
▪НЕ ДОПУСКАЕТСЯ размещать любые предметы и оборудование на агрегате.
▪НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять на нем.
2.3Для установщика
2.3.1Общие требования
В случае сомнений по поводу установки или эксплуатации агрегата обращайтесь к установщику.
ПРИМЕЧАНИЕ
Неправильный монтаж или неправильное подключение оборудования или принадлежностей могут привести к поражению электротоком, короткому замыканию, протечкам, возгоранию или повреждению оборудования. Используйте только те принадлежности, дополнительное оборудование и запасные части, которые изготовлены или утверждены Daikin.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что установка, пробный запуск и используемые материалы соответствуют действующему законодательству (в верхней части инструкций, приведенных в документации Daikin).
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании системы надевайте средства индивидуальной защиты (перчатки, очки,…).
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо разрывать и выбрасывать, чтобы дети не могли ими играть. Возможная опасность: удушье.
ПРИМЕЧАНИЕ
Примите адекватные меры по недопущению попадания в агрегат мелких животных. При контакте мелких животных с электрическими деталями возможны сбои в работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
▪НЕ ДОПУСКАЕТСЯ размещать любые предметы и оборудование на агрегате.
▪НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять на нем.
Всоответствии с действующими нормативами может быть необходимо наличие журнала со следующей информацией: данные об техническом обслуживании, ремонтные работы, результаты проверок, периоды отключения,…
Кроме того, на доступном месте агрегата должна быть указана следующая информация:
▪инструкция по аварийному отключению системы
▪название и адрес пожарной службы, полиции и больницы
▪название, адрес и номер круглосуточного телефона для получения помощи.
В Европе такой журнал регулируется в соответствии со стандартом EN378.
EKMBDXA7V1 |
Инструкция по монтажу |
Modbus Interface DIII |
3 |
4P3577301 – 2014.04 |
