Manual de funcionamiento

Bomba de calor Daikin Altherma hybrid

EHYHBH05AA	Manual de funcionamiento
EHYHBH08AA		Español
EHYHBX08AA	Bomba de calor Daikin Altherma hybrid

Tabla de contenidos

Tabla de contenidos

1

Acerca de este documento

1	Acerca de este documento			2
2	Acerca del sistema			3
	2.1	Componentes de un esquema del sistema típico......................		3
3	Operación			3
	3.1	Descripción general: operación.................................................		3
	3.2	La interfaz de usuario de un vistazo..........................................		3
		3.2.1	Botones.......................................................................	3
		3.2.2	Iconos de estado.........................................................	4
	3.3	Control de calefacción/refrigeración de habitaciones................		4

3.3.1Ajuste del modo de funcionamiento de climatización . 4

3.3.2Utilización de la página de inicio de temperatura

ambiente .....................................................................

4

3.3.3Utilización de las páginas de inicio de temperatura

		del agua de impulsión (principal + adicional)..............	5
3.4	Control del agua caliente sanitaria............................................		5
	3.4.1	ACS instantánea (sin depósito instalado)...................	5
	3.4.2	Depósito......................................................................	5
3.5	Programas: ejemplo ..................................................................		6
3.6	Estructura del menú: resumen ..................................................		7
3.7	Ajustes del instalador: tablas que debe rellenar el instalador ...		8
	3.7.1	Asistente rápido ..........................................................	8

3.7.2Control de calefacción/refrigeración de habitaciones . 8

3.7.3	Control del agua caliente sanitaria [A.4] .....................	8
3.7.4	Teléfono de contacto/ayuda [6.3.2].............................	8

4 Ajuste de las tarifas eléctricas		9
4.1	Ajuste del precio del gas ...........................................................	9
4.2	Ajuste del precio de la electricidad............................................	9

4.3Ajuste del temporizador de programación del precio de la

		electricidad ................................................................................	9
5	Visualización de la energía		9
	5.1	Visualización de las estadísticas energéticas ...........................	9
6	Consejos para ahorrar energía		9
7	Mantenimiento y servicio técnico		10
	7.1	Resumen: mantenimiento y servicio técnico.............................	10
	7.2	Cómo encontrar el teléfono de contacto/ayuda.........................	10
8	Solución de problemas		10

Gracias por haber adquirido este producto. ¡Por favor!

▪Lea detenidamente la documentación antes de utilizar la interfaz de usuario para garantizar el mejor rendimiento posible.

▪Solicite al instalador que le informe sobre los ajustes que ha utilizado para configurar el sistema. Compruebe que haya rellenado las tablas de ajustes del instalador. Si no es así, pídale que lo haga.

▪Conserve esta documentación para futuras consultas.

Audiencia de destino

Usuarios finales

Conjunto de documentos

Este documento forma parte de un conjunto de documentos. El conjunto completo consiste en:

Documento	Contiene…	Formato
Precaucione	Instrucciones de	Papel (en la caja de la
s generales	seguridad que debe leer	unidad interior)
de	antes de manejar el
seguridad	sistema
Manual de	Guía rápida para
funcionamie	utilización básica
nto
Guía de	Instrucciones detalladas	Archivos en formato digital
referencia	paso por paso e	disponibles en http://
del usuario	información general para	www.daikineurope.com/
	utilización básica y	support­and­manuals/
	avanzada	product­information/.

Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a través de su instalador.

Pantallas disponibles

En función del esquema del sistema y de la configuración del instalador, puede que no todas las pantallas estén disponibles en la interfaz de usuario.

8.1	Síntoma: siente demasiado frío (calor) en la sala de estar.......	10	Hilo de Ariadna
8.2	Síntoma: el agua del grifo está demasiado fría.........................	10

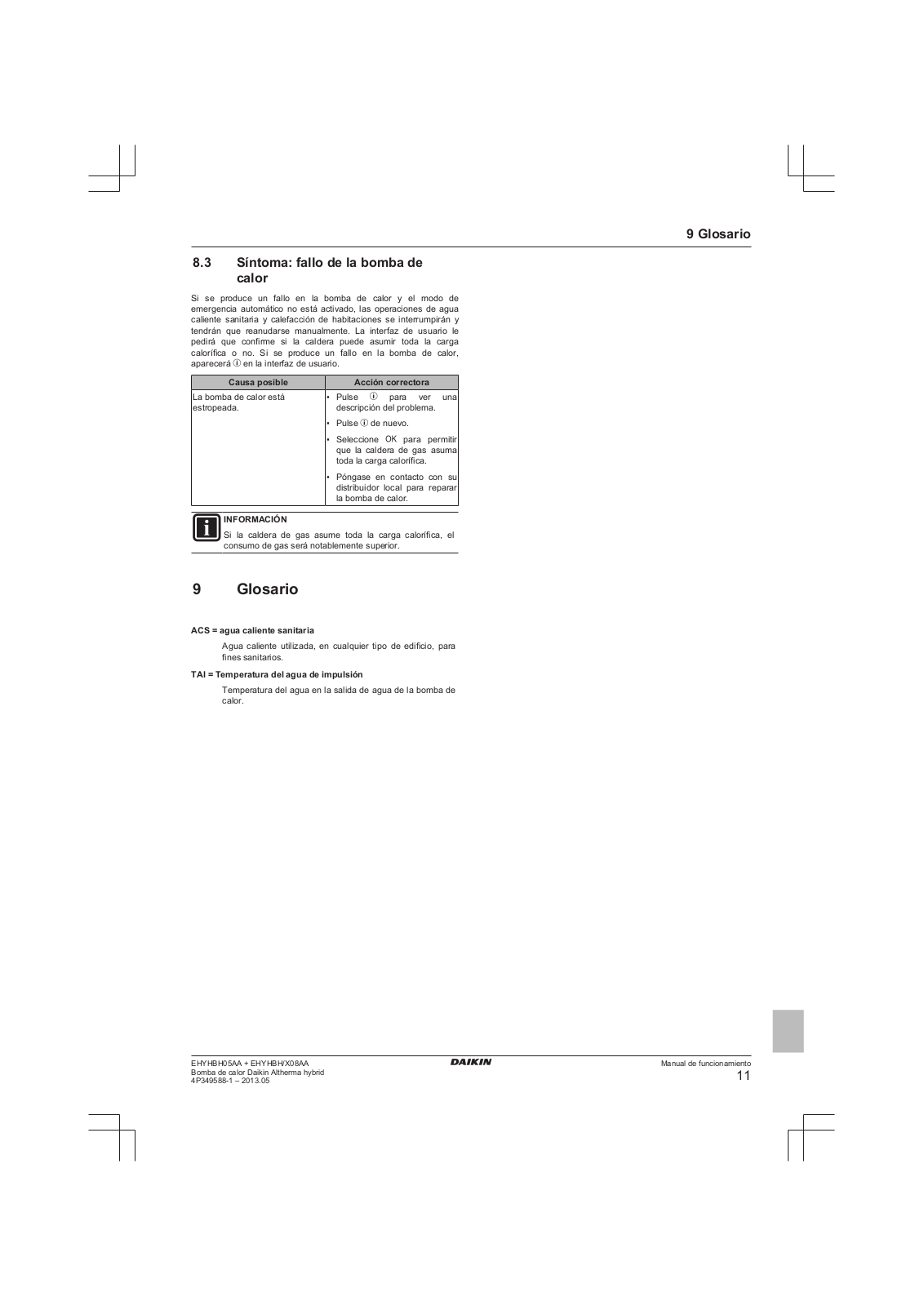

8.3	Síntoma: fallo de la bomba de calor..........................................	11

9 Glosario	11		Temp. ambiente
			Confort (calef.)	20.0°C>
			Eco (calef.)	18.0°C>
			Confort (refrig.)	22.0°C>
			Eco (refrig.)	24.0°C>

OK Seleccionar Desplazarse

Los hilos de Ariadna le ayudan a localizar el lugar donde se encuentra dentro de la estructura del menú de una interfaz de usuario. Este documento también menciona estos hilos de Ariadna.

Ejemplo: Ir a [7.4.1.1]: > Ajustes de usuario > Prefijar valores > Temperatura ambiente > Confort (calef.)

Manual de funcionamiento	EHYHBH05AA + EHYHBH/X08AA
2	Bomba de calor Daikin Altherma hybrid
	4P349588­1 – 2013.05

2 Acerca del sistema

2 Acerca del sistema

En función del esquema del sistema, este puede:

▪Calentar una estancia

▪Refrigerar una habitación (si está instalado el modelo de bomba de calor de calefacción/refrigeración)

▪Producir agua caliente sanitaria

Sección	Descripción
Tabla de ajustes del	Descripción de los ajustes del instalador
instalador

3.2La interfaz de usuario de un vistazo

3.2.1Botones

2.1Componentes de un esquema del sistema típico

C	g			B A

d	e
	c
a	b
	f

AZona principal. Ejemplo: Sala de estar.

BZona adicional. Ejemplo: Dormitorio.

CHabitación para instalaciones técnicas. Ejemplo: Garaje. a Bomba de calor de la unidad exterior

b Bomba de calor de la unidad interior

c Agua caliente sanitaria instantánea o depósito de agua

caliente sanitaria (ACS)

dInterfaz de usuario de la unidad interior

eInterfaz de usuario de la sala de estar, se utiliza como termostato ambiente

fRadiadores

gConvectores de la bomba de calor o unidades fancoil

3 Operación

3.1Descripción general: operación

Puede manejar el sistema a través de la interfaz de usuario. Esta sección describe cómo utilizar la interfaz de usuario:

Sección		Descripción
De un vistazo	▪	Botones
	▪	Iconos de estado
Control de calefacción/	Cómo controlar la calefacción/refrigeración
refrigeración de	de habitaciones:
habitaciones	▪	Ajuste del modo de funcionamiento de
		climatización
	▪ Control de la temperatura
Control del agua	Cómo controlar el agua caliente sanitaria:
caliente sanitaria	▪	Modo de recalentamiento

▪Modo programado

▪Modo programado + modo de recalentamiento

Programas	Cómo seleccionar y aplicar programas.
Estructura del menú	Descripción general de la estructura del
	menú

B C

A D

F E

a PAGINAS DE INICIO

▪Cambia entre páginas de inicio (cuando se encuentra en una página de inicio).

▪Regresa a la página de inicio por defecto (cuando se encuentra en la estructura del menú).

b INFORMACIÓN SOBRE DISFUNCIÓN

En caso de disfunción,se muestra en las páginas de inicio. Pulse para visualizar más información sobre la disfunción.

c ENCENDIDO/APAGADO

ENCIENDE o APAGA uno de los controles (temperatura ambiente, temperatura del agua de impulsión, temperatura del depósito de ACS).

d ESTRUCTURA DEL MENÚ/ATRÁS

▪Abre la estructura del menú (cuando se encuentra en una página de inicio).

▪Sube un nivel (cuando navega en la estructura del menú).

▪Retrocede 1 paso (ejemplo: cuando aplica un programa en la estructura del menú).

e NAVEGACIÓN/CAMBIO DE AJUSTES

▪Hace que el cursor navegue en la pantalla.

▪Navega por la estructura del menú.

▪Cambia ajustes.

▪Selecciona un modo.

f OK

▪Confirma una selección.

▪Entra en un submenú dentro de la estructura del menú.

▪Cambia entre valores reales y valores deseados o entre valores reales y valores de compensación (si procede) en las páginas de inicio.

▪Avanza al siguiente paso (cuando aplica un programa en la estructura del menú).

▪Permite activar o desactivar el bloqueo para niños si se pulsa durante más de 5 segundos en una página de inicio.

▪Permite activar o desactivar el bloqueo de función si se pulsa durante más de 5 segundos en el menú principal de la estructura del menú.

INFORMACIÓN

Si pulsa o mientras está cambiando los ajustes, los cambios NO se aplicarán.

EHYHBH05AA + EHYHBH/X08AA	Manual de funcionamiento
Bomba de calor Daikin Altherma hybrid	3
4P349588­1 – 2013.05

3 Operación

3.2.2Iconos de estado

Icono

Descripción

Modo de funcionamiento de climatización = calefacción.

Modo de funcionamiento de climatización = refrigeración.

La bomba de calor está en marcha.

Temperatura ambiente deseada = valor prefijado (Confort; día).

Temperatura ambiente deseada = valor prefijado (Eco; noche).

▪ En la página de inicio de temperatura ambiente: temperatura ambiente deseada = en función del programa seleccionado.

▪En la página de inicio de temperatura del depósito de ACS: modo del depósito ACS = modo programado.

Modo del depósito de ACS = modo de recalentamiento.

Modo del depósito de ACS = modo programado + modo de recalentamiento.

En la siguiente acción programada, la temperatura deseada aumentará.

En la siguiente acción programada, la temperatura deseada NO cambiará.

En la siguiente acción programada, la temperatura deseada disminuirá.

El valor prefijado (Confort o Eco) o el valor programado se anula temporalmente.

El sistema producirá agua caliente sanitaria para el número indicado de personas.

El modo resistencia del depósito de ACS está activado o listo para activarse.

El modo silencioso está activado.

El modo vacaciones está activado o listo para activarse.

El modo de bloqueo para niños y/o modo de bloqueo de función está activado.

Funcionamiento de la caldera.

Funcionamiento de la bomba de calor.

Funcionamiento de la caldera y la bomba de calor.

El modo desinfección está activado.

Ha ocurrido una disfunción. Pulse para visualizar más información sobre la disfunción.

El modo de dependencia climatológica está activado.

Nivel de autorización del usuario = Instalador.

El modo de retorno de aceite/desescarche está activado.

El modo de inicio de la calefacción está activado.

El funcionamiento de emergencia está activado.

3.3Control de calefacción/ refrigeración de habitaciones

3.3.1Ajuste del modo de funcionamiento de climatización

Cómo ajustar el modo de funcionamiento de climatización

1Vaya a [4]: > Modo de func..

2Seleccione una de las siguientes opciones y pulse :

Si selecciona...	Entonces el modo de
	funcionamiento de climatización
	es...
Calefacción	Siempre modo calefacción.
Refrigeración	Siempre modo refrigeración.
Automático	Cambiada automáticamente por el
	software en función de la temperatura
	exterior (y según los ajustes del
	instalador, también la temperatura
	interior) y teniendo en cuenta las
	restricciones mensuales.
	Nota: La conmutación automática solo
	es posible en algunas condiciones.

Restricción del modo de funcionamiento con conmutación automática

1Vaya a [7.5]: > Ajustes de usuario > Modo de func. permitido.

2Seleccione un mes y pulse .

3Seleccione Calefac. solo, Refrig. solo o Calefac/Refrig y pulse

.

3.3.2Utilización de la página de inicio de temperatura ambiente

Páginas de inicio típicas de temperatura ambiente

En función del perfil del usuario, la interfaz de usuario muestra una página de inicio básica o detallada. Para cambiar el tipo de página de inicio, vaya a Ajustes de usuario > Pantalla > Perfil del usuario.

	Perfil del usuario = Básico			Perfil del usuario = Detallado
	Lun 15:20			20.0°C	Lun 15:20
	Ambiente				Ambiente
	20.0°C			Temperatura real
				Programado
	Temperatura real			Mar 17:30

Cómo leer la temperatura ambiente real y deseada

1Vaya a la página de inicio de temperatura ambiente (Ambiente).

Resultado: Puede leer la temperatura real.

20.0°C

Temperatura real

2Pulse .

Resultado: Puede leer la temperatura deseada.

22.0°C

Temperatura deseada

Manual de funcionamiento	EHYHBH05AA + EHYHBH/X08AA
4	Bomba de calor Daikin Altherma hybrid
	4P349588­1 – 2013.05

3 Operación

Cómo anular temporalmente el programa de temperatura ambiente

1Vaya a la página de inicio de temperatura ambiente (Ambiente).

2Utilice o para ajustar la temperatura.

Cómo cambiar el modo programado al valor prefijado

Prerrequisito: Perfil del usuario = Detallado.

1Vaya a la página de inicio de temperatura ambiente (Ambiente).

2Pulse o para seleccionar un valor prefijado ( o ).

Resultado: El modo volverá a Programado en función del periodo de anulación.

Cómo establecer el periodo de anulación

1 Vaya a [7.2]: > Ajustes de usuario > Bloqueo de temperatura.

2Seleccione un valor y pulse :

▪Permanente

▪horas (2, 4, 6, 8)

3.3.3Utilización de las páginas de inicio de temperatura del agua de impulsión (principal + adicional)

INFORMACIÓN

El agua de impulsión es el agua que se envía a los emisores de calefacción. La temperatura del agua de impulsión deseada la establece el instalador en función del tipo de emisor de calor. Ejemplo: La calefacción radiante está diseñada para una temperatura del agua de impulsión menor que la de los radiadores y los convectores de bomba de calor y/o las unidades fancoil. Solo tiene que configurar los ajustes de temperatura del agua de impulsión en caso de problemas.

Si desea más información sobre la temperatura del agua de impulsión, consulte la guía de referencia del usuario.

3.4Control del agua caliente sanitaria

3.4.1ACS instantánea (sin depósito instalado)

Si hay una importante demanda de explotación de agua caliente, la caldera proporciona ACS al instante. La temperatura del ACS puede verse en la pantalla principal de la caldera.

Utilización de la página de inicio de ACS instantánea

En función del perfil del usuario, la interfaz de usuario muestra una página de inicio básica o detallada.

	Perfil del usuario = Básico			Perfil del usuario = Detallado
	Mar 01:03			44°C	Mar 01:03
	ACS				ACS
	44°C			Temperatura deseada
	Temperatura deseada

Ajuste de la temperatura de ACS instantánea

1Vaya a la página de inicio del ACS instantánea.

2Pulse o para ajustar la temperatura del ACS instantánea (ACS).

La temperatura del punto de referencia del ACS instantánea NO puede situarse por debajo de 40°C.

3.4.2Depósito

Los siguientes modos solo son aplicables si hay un depósito instalado y si los ha ajustado el instalador.

Modo de recalentamiento

En el modo de recalentamiento (), el depósito de ACS calienta continuamente hasta la temperatura deseada (ejemplo: 50°C).

TT
	1		3
60°C		2	4
50°C
40°C
15°C
00:00	07:00	14:00	21:00	T
▪ Tt: temperatura del depósito de ACS

▪ t: hora

INFORMACIÓN

Si el modo resistencia del depósito de ACS está activo, el riesgo de problemas por falta de capacidad de calefacción/ refrigeración de habitaciones y de confort es significativo. En caso de un uso frecuente del agua caliente sanitaria, se producirán interrupciones frecuentes y prolongadas de la calefacción/refrigeración de habitaciones.

Modo programado

En el modo programado (), el depósito de ACS produce agua caliente en función de un programa. El mejor momento para que el depósito produzca agua caliente es por la noche, porque:

▪La demanda de calefacción de habitaciones es menor

▪Las tarifas eléctricas son más bajas

Ejemplo:
TT	1
		2	4
60°C		3
			5
50°C
40°C
15°C
00:00	07:00	14:00	21:00	T
▪ Tt: temperatura del depósito de ACS

▪ t: hora

Modo programado + modo de recalentamiento

En el modo programado + modo de recalentamiento (), el control de agua caliente sanitaria es el mismo que en el modo programado. No obstante, cuando la temperatura del depósito de ACS cae por debajo de un valor prefijado (=Recalentar; ejemplo: 45°C), el depósito de ACS calienta hasta alcanzar este valor prefijado. Esto garantiza una cantidad mínima de agua caliente disponible en todo momento.

EHYHBH05AA + EHYHBH/X08AA	Manual de funcionamiento
Bomba de calor Daikin Altherma hybrid	5
4P349588­1 – 2013.05
