lecteur de bande hp StorageWorks DAT
guide de démarrage
hot plug
DAT 40h, DAT 72h
1
HP ProLiant DL380
2
HP ProLiant DL380
Lecteurs hot-plug - sommaire
Pré-installation
Avant de commencer |
page 3 |
Applications de sauvegarde et pilotes |
page 5 |
Utilisation du CD-ROM |
page 7 |
Installation du lecteur de bande
Réglage des interrupteurs de configuration (systèmes UNIX) |
page 9 |
Installation d’un nouveau lecteur dans un HP ProLiant DL380 |
page 11 |
Installation d’un nouveau lecteur dans deux baies 1 pouce |
page 13 |
Remplacement d’un lecteur de bande en place |
page 15 |
Vérification de l’installation |
page 17 |
Utilisation du lecteur de bande
Votre lecteur de bande HP StorageWorks DAT |
page 19 |
Utilisation du support de sauvegarde approprié |
page 21 |
Enregistrement de votre lecteur de bande |
page 23 |
Utilisation de HP OBDR |
page 25 |
Outils de diagnostic |
page 27 |
Dépannage |
page 28 |

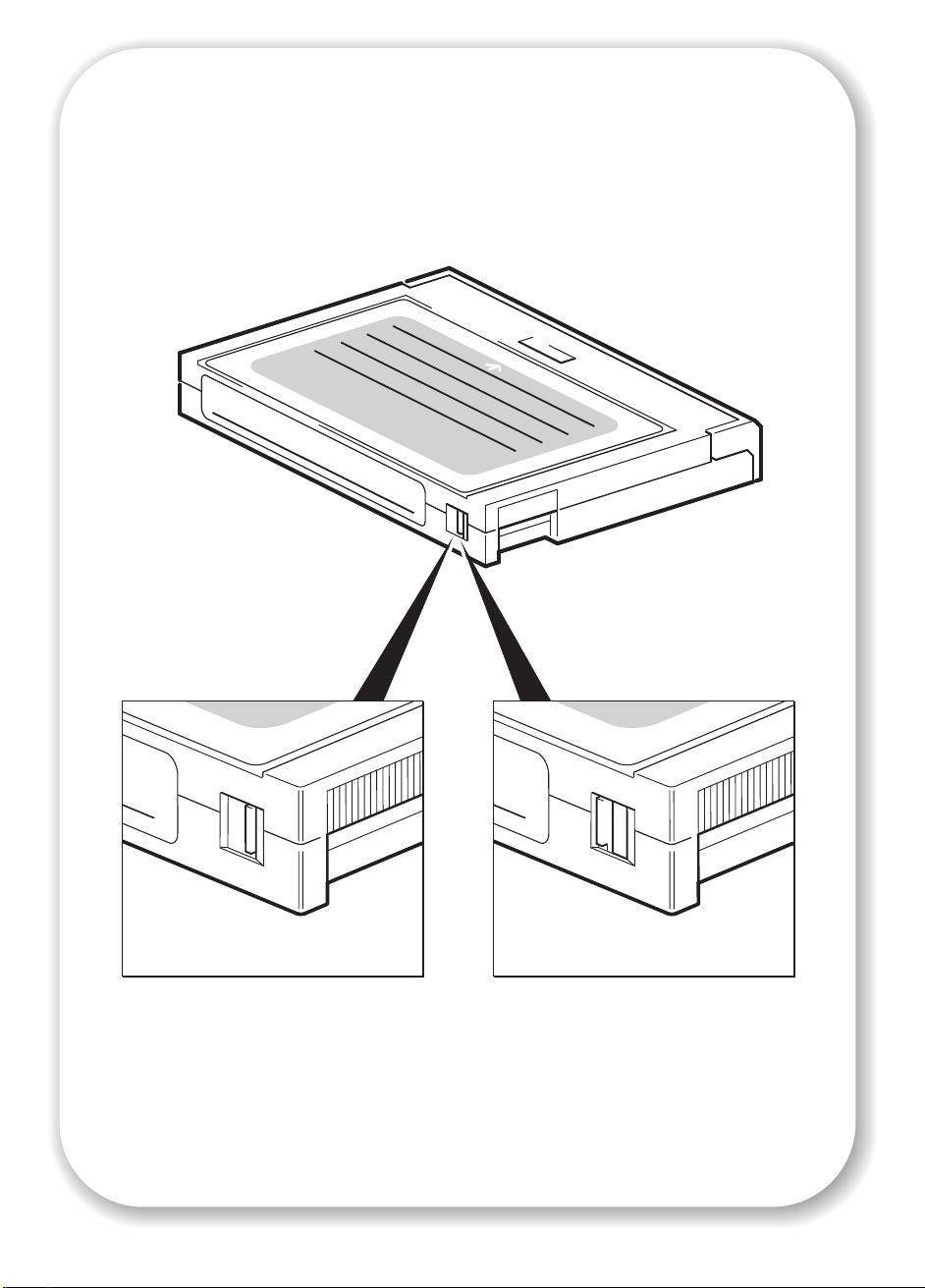

Problèmes liés aux cartouches |
page 31 |
Autres sources d’information |
page 33 |
1
© 2003-2004, Hewlett-Packard Development Company, L.P.
Novembre 2003
Référence : Q1546-90902
Hewlett-Packard Company exclut toute garantie de quelque nature que ce soit relative à ce document, y compris et de manière non limitative, toute garantie implicite de commerciabilité et d’adéquation à un usage particulier. En aucun cas, Hewlett-Packard ne peut être tenu pour responsable des erreurs éventuelles contenues dans ce document ou de dommages directs, indirects, spéciaux, accessoires ou consécutifs en relation avec la fourniture, les performances ou l’utilisation dudit document.
Ce document contient des informations confidentielles protégées par copyright. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite, sans le consentement préalable écrit de Hewlett-Packard. Les informations contenues dans ce document sont sujettes à modification sans préavis.
Microsoft®, MS-DOS®, MS Windows®, Windows® et Windows NT® sont des marques déposées aux Etats-Unis de Microsoft Corporation.
UNIX® est une marque déposée de The Open Group.
Hewlett-Packard Company ne sera pas tenu pour responsable des erreurs techniques ou d’édition, ou des omissions contenues dans le présent document. Les informations sont fournies ”en l’état”, sans aucune garantie de quelque nature que ce soit et sont soumises à modification sans préavis. Les garanties des produits de Hewlett-Packard Company sont définies dans les clauses de garantie limitée expresse desdits produits. Aucun élément contenu dans le présent document ne saurait être considéré comme constituant une garantie supplémentaire.
Imprimé au Royaume-Uni.
Références du produit
Inscrivez ici les références de votre lecteur de bande pour les retrouver facilement en cas de besoin. Le nom du modèle est inscrit sur la façade du lecteur ; la référence et le numéro de série sont indiqués sur une étiquette située au bas du lecteur.
Modèle (type de lecteur) :
Numéro de modèle :
Numéro de série :
Numéro de série de la garantie :
Date d’achat/d’installation :
2
Modèles HP StorageWorks DAT
Ce guide explique comment installer et faire fonctionner les modèles HP StorageWorks DAT de lecteurs de bande hot-plug suivants :
•HP StorageWorks DAT 72
•HP StorageWorks DAT 40
Quels systèmes d’exploitation sont pris en charge ?
Les lecteurs HP StorageWorks DAT peuvent être connectés à des serveurs fonctionnant sous Windows®, NetWare, UNIX, Tru64 et Linux. Pour plus d’informations sur les versions du système d’exploitation qui sont prises en charge, reportez-vous à la rubrique
“HP StorageWorks Tape Software Compatibility” sur notre site Web : www.hp.com/go/connect.
Quels serveurs et boîtiers puis-je utiliser ?
Les lecteurs de bande hot-plug HP StorageWorks DAT peuvent être utilisés avec n’importe quel serveur HP ProLiant ou Alpha ou n’importe quel boîtier équipé de baies hot-plug universelles. Si vous l’utilisez tel qu’il est fourni, le lecteur pourra être installé dans une baie 1,6 pouce.
Vous pouvez aussi utiliser l’adaptateur de hauteur fourni avec le lecteur de bande pour le monter dans deux baies 1 pouce. Les exemples présentés dans ce guide illustrent le montage du lecteur dans un serveur HP ProLiant DL380. Consultez notre site Web (www.hp.com/ go/connect) pour obtenir plus d’informations sur les serveurs et boîtiers qui prennent en charge le lecteur de bande.
Ventilation requise
Vous devez vous assurer que la ventilation est adéquate à l’avant et à l’arrière du serveur ou du boîtier.
De même, si des baies sont inoccupées dans le serveur ou le boîtier, vous devez installer des caches pour assurer une bonne circulation d’air au niveau des lecteurs. Reportez-vous à la documentation fournie avec le serveur ou le boîtier pour obtenir des informations sur l’installation des caches.
Si vous montez le lecteur de bande dans deux baies 1 pouce, vous devez utiliser l’adaptateur de hauteur pour assurer une bonne circulation d’air (voir “Installation d’un nouveau lecteur dans deux baies 1 pouce“ à la page 13).
3
Existe-t-il des spécifications particulières concernant la configuration SCSI ?
Votre lecteur de bande est compatible avec des disques durs et des contrôleurs de disques RAID et peut être inclus dans ce type de configuration. Dans ce cas, il apparaîtra en tant que volume distinct dans le groupe de disques durs RAID.
Il n’est pas nécessaire d’utiliser un contrôleur séparé spécialement pour votre lecteur de bande. Ces capacités hot-plug vous permettent de connecter des lecteurs de bande et des disques durs au même bus SCSI. Toutefois, tous les périphériques reliés au bus SCSI doivent être de type Ultra 2 ou Ultra 3 Wide. Si vous leur associez d’autres standards de lecteur, les performances globales du sous-système de disques en seront fortement affectées.
Chaque périphérique SCSI doit avoir une adresse unique. Pour chaque lecteur hot-plug, l’adresse SCSI est définie automatiquement et elle est déterminée par la position du lecteur dans le serveur ou le boîtier.
L’installation de plus de trois lecteurs de bande sur un seul bus risque d’amoindrir les performances du disque dur pendant les transferts d’importants volumes de données vers les lecteurs de bande. Lorsque le lecteur est inactif, les performances des disques durs ne sont pas affectées.
Ai-je besoin d’autres éléments pour l’installation ?
•Non. Tous les éléments sont fournis avec le lecteur de bande, mais nous vous recommandons de consulter notre site Web pour obtenir les dernières versions de pilotes.
Pour obtenir la liste des produits et configurations recommandés et obtenir des informations relatives à la commande de fournitures, consultez notre site Web :
www.hp.com/go/connect ou www.hp.com/support.
4
Application de sauvegarde
Pour des performances optimales, il convient d’utiliser une application de sauvegarde adaptée à la configuration de votre système. Dans une configuration de type connexion directe, lorsque le lecteur de bande est connecté à un serveur autonome, vous pouvez utiliser une application de sauvegarde conçue pour un environnement à serveur unique. Dans les configurations en réseau, vous devez disposer d’une application de sauvegarde prenant en charge les environnements d’entreprise. HP, Veritas, Legato, Yosemite et Computer Associates fournissent des produits adéquats. Vous trouverez des informations détaillées sur ces produits et d’autres produits appropriés sur notre site Web de connectivité.
1Visitez notre site Web de connectivité à l’adresse suivante : www.hp.com/go/connect et sélectionnez tape backup (sauvegarde sur bande).
2Sélectionnez software compatibility (compatibilité logicielle).
3Sélectionnez votre système d’exploitation et le modèle de votre lecteur de bande dans le tableau. Une liste d’applications de sauvegarde prises en charge apparaît à l’écran. Cela vous indique également si votre configuration est compatible avec la fonction HP OBDR (HP OneButton Disaster Recovery). Tous les lecteurs de bande HP StorageWorks DAT prennent en charge HP OBDR. Toutefois, vous ne pouvez utiliser cette fonction que si votre configuration système et votre application de sauvegarde la prennent également en charge (voir “Utilisation de HP OBDR“ à la page 25).
4Assurez-vous que votre application de sauvegarde prend en charge les lecteurs de bande HP StorageWorks DAT et téléchargez les mises à niveau ou correctifs si nécessaire.
Pilotes
Utilisateurs Windows
Avant d’installer le lecteur de bande, téléchargez le pilote HP à partir de notre site Web : www.hp.com/support. Reportez-vous au fichier README fourni pour obtenir des informations spécifiques sur l’installation des pilotes Windows NT, Windows 2000, Windows XP et Windows Server 2003. Ce fichier vous indique si vous devez installer le pilote avant ou après avoir installé le lecteur de bande.
Si vous ne disposez pas d’un accès à Internet, vous pouvez utiliser les pilotes se trouvant sur le CD-ROM HP StorageWorks Tape ; cependant, les versions figurant sur le CD-ROM ne sont peut-être pas les plus récentes.
Utilisateurs UNIX
Les applications de sauvegarde recommandées utilisent les pilotes de périphériques intégrés et standard du système d’exploitation. Pour mettre à niveau les pilotes, nous vous recommandons d’utiliser le correctif fourni avec la dernière version du système d’exploitation ou de configurer les fichiers de périphériques, comme décrit dans le Guide de configuration UNIX sur le CD-ROM.
Utilisateurs IA64
Si vous effectuez une installation sous un système IA64, par exemple un serveur HP Integrity, consultez la page Web www.hp.com/go/connect pour obtenir des informations récentes sur la disponibilité des mises à niveau d’applications de sauvegarde et des pilotes.
5
Enregistrement du produit HP
Pilotes
Documentation utilisateur
HP Library &
Tape Tools
Guide sur CD-ROM
Figure 1 : le CD-ROM HP StorageWorks Tape
6
Le CD-ROM HP StorageWorks Tape contient des pilotes, des utilitaires et des informations utiles destinées à vous aider à installer et utiliser votre lecteur de bande. Pour la plupart des systèmes d’exploitation, HP Library & Tape Tools permet de vérifier les informations relatives à l’adresse SCSI sur le bus SCSI avant l’installation. Le Guide de configuration UNIX figurant sur le CD-ROM contient également des informations relatives à la vérification d’adresse SCSI sur les systèmes UNIX.
Enregistrement du produit HP
Pour enregistrer votre nouveau lecteur de bande par voie électronique via Internet, utilisez le lien “Product Registration” (Enregistrement du produit), sur le CD-ROM
HP StorageWorks Tape.
Pilotes
Pour obtenir des informations détaillées sur les pilotes, consultez le fichier README correspondant (répertoires DRIVERS) sur le CD-ROM HP StorageWorks Tape. Il existe un sous-répertoire pour chaque système d’exploitation.
Documentation utilisateur
Pour obtenir un Guide de configuration UNIX et un Guide d’utilisation en ligne contenant des informations plus détaillées sur l’utilisation du lecteur de bande HP StorageWorks DAT, reportez-vous à la section ”Documentation utilisateur” sur le CD-ROM HP StorageWorks Tape.
Consultez la documentation de votre application de sauvegarde pour obtenir des instructions sur la sauvegarde et la restauration des données.
HP Library & Tape Tools
Le logiciel HP Library & Tape Tools fournit des utilitaires de diagnostic et de dépannage. Il vous permet d’identifier correctement votre produit, de vérifier les informations relatives à l’adresse SCSI sur le bus SCSI, d’exécuter des tests, de procéder à des mises à niveau du micrologiciel et, le cas échéant, de générer des informations complètes que vous devrez communiquer au service d’assistance pour effectuer le dépannage. Utilisez le lien figurant sur le CD-ROM HP StorageWorks Tape pour accéder à notre site Web d’assistance, www.hp.com/support/tapetools et télécharger la dernière version de ce logiciel. Pour plus d’informations, reportez-vous à la page 27.
Guide sur CD-ROM
Le Guide sur CD-ROM fournit une vue d’ensemble de l’arborescence des fichiers contenus sur le CD et des informations relatives aux langues utilisées pour la rédaction du contenu du CD-ROM. Il contient également un ensemble d’URL et de liens permettant d’obtenir des informations détaillées.
7
ON
1 2 3 4 5 6 7 8
Figure 2 : vérification des interrupteurs de configuration (UNIX)
8
Lisez cette rubrique uniquement si vous installez votre lecteur dans un système UNIX. Ignorez cette section si vous installez votre lecteur sur un PC sous Windows.
1Consultez le Guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape pour obtenir des conseils précis relatifs à votre système d’exploitation.
Le tableau ci-dessous récapitule les valeurs d’interrupteur d’option typiques pour différents types de serveur.
|
|
|
Numéro de commutateur |
|
|
|||
Type de système |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
Par défaut et sur la plupart des PC |
On |
On |
Off |
On |
On |
On |
On |
On |
Systèmes HP Tru64 v.5.0 |
On |
On |
Off |
On |
On |
On |
On |
On |
Systèmes HP Tru64 v.4.0 |
On |
On |
Off |
On |
On |
On |
On |
Off |
Systèmes HP OpenVMS |
On |
On |
Off |
On |
On |
On |
On |
On |
Systèmes HP-UX |
On |
On |
Off |
On |
On |
On |
On |
On |
Systèmes IBM AIX |
On |
On |
Off |
On |
On |
On |
On |
On |
Systèmes d’exploitation Linux |
On |
On |
Off |
On |
On |
On |
On |
On |
Sun Solaris, version 2.7 et |
On |
On |
Off |
On |
On |
On |
On |
On |
supérieure |
|
|
|
|
|
|
|
|
Sun Solaris, version 2.6 et |
On |
On |
Off |
Off |
On |
On |
Off |
Off |
inférieure |
|
|
|
|
|
|
|
|
2Si votre configuration UNIX le requiert, changez la position par défaut des interrupteurs de configuration situés sous le lecteur (voir figure 2).
9
Figure 3a : retrait du lecteur de bande de protection
Figure 3b : installation du lecteur de bande
10
