Lisez attentivement la notice de montage avant la première utilisation et conservez-la en
vue d’un usage ultérieur. Lors du transfert de la rampe à une tierce personne, remettez-lui
également la notice.
LEUNINGSET 4
Lees de montage-instructies vóór het eerste gebruik aandachtig door en bewaar deze voor
toekomstig gebruik. Als u het apparaat van de hand doet, geef dan ook de handleiding mee.
HANDLAUF-SET 6
Lesen Sie die Montageanleitung vor der ersten Verwendung aufmerksam durch und
heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des
Gerätes an Dritte auch die Anleitung aus.
- 1 -

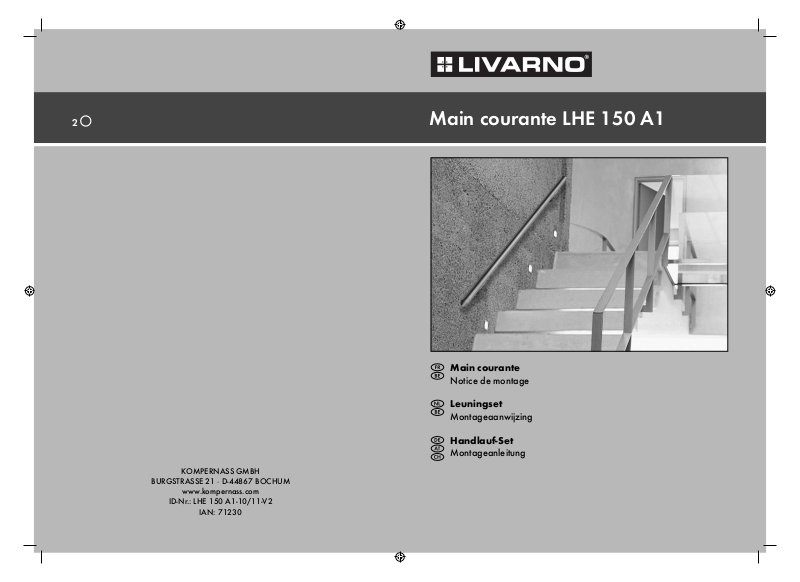

MAIN COURANTE
LHE 150 A1
Utilisation conforme
La rampe d’escalier permet aux personnes de
se tenir et de se guider lors de l’ascension des
escaliers. Le montage dans les bâtiments à usage
commercial ou à usage public n’est pas considéré
comme conforme.
Caractéristiques techniques
Longueur : env. 155 cm
(avec embouts montés)
Diamètre : env. 4,2 cm
Poids : env. 2 kg
Accessoires fournis
1 x rampe
2 x embouts (prémontés)
2 x consoles murales
2 x chevilles S12
2 x tire-fonds M8 x 70
4 x vis à tête fraisée M5 x 8
Matériel de montage requis
Perceuse
Montage
Retirez les diff érentes pièces de l’emballage et
vérifi ez que la livraison est au complet et qu’il n’y
a pas de dommages éventuels.
Remarque : Selon la norme DIN 18065,
une rampe d’escalier doit affi cher une hauteur min.
de 90 cm. Le nez de marche est le point de mesure
de référence.
1. Au niveau du nez de marche, mesurez la
hauteur min. de la rampe d’escalier et dessinez
les deux trous à perforer.
ca. 125 cm
Fig. Hauteur min. de la rampe d’escalier
Attention : les chevilles fournies sont uni-
quement prévues pour la fi xation dans un mur en
béton ou en pierre. Avant de procéder au montage,
il faut impérativement vérifi er que le mur est bien apte
à recevoir des chevilles. En cas de doute, veuillez
consulter un spécialiste.
Foret de 12 mm
Tournevis cruciforme
Clé à six pans creux SW4
2. Procédez à la perforation des trous à l’aide d’un
foret de 12 mm et enfi chez les chevilles.
3. Vissez les consoles murales au mur.
Fig. Montage des consoles murales
- 2 -
4. Placez la rampe d’escalier sur les consoles
murales et fi xez-la à l’aide des vis à tête fraisée.
Fig. Fixer la rampe d’escalier aux consoles
murales
Remarque : Vous pouvez ajuster les consoles
murales au degré d’inclinaison de la rampe d’escalier
en desserrant la vis hexagonale interne (X).
Vérifi ez toutes les connexions à vis à la fi n du
montage et resserrez-les le cas échéant.
Pour le nettoyage normal, utilisez un chiff on de
nettoyage et de l’eau additionnée d’un peu de
détergent. En cas de saletés tenaces, utilisez
par ailleurs un produit de nettoyage pour acier
inoxydable usuel disponible dans le commerce.
Respectez les consignes du fabricant du produit
de nettoyage à utiliser.
Mise au rebut
Mettez la rampe d’escalier au rebut par l’intermédiaire d’une entreprise de traitement des déchets
agréée ou via le service de recyclage de votre
commune. Respectez les consignes en vigueur.
En cas de doutes, contactez votre organisme de
recyclage.
Veiller à assurer une élimination écologique
des matériaux d’emballage.
- 3 -
LEUNINGSET LHE 150 A1
Gebruik in overeenstemming
met bestemming
De leuning is bestemd als mogelijkheid om vast te
houden en te geleiden bij het trappenlopen.
De montage in bedrijfsmatig of openbaar gebruikte
gebouwen geldt als niet in overeenstemming met
de bestemming.
Technische gegevens
Lengte: ca. 155 cm
(met gemonteerde eindkapjes)
Diameter: ca. 4,2 cm
Gewicht : ca. 2 kg
Inhoud van de verpakking
1 x leuning
2 x eindkapjes (reeds gemonteerd)
2 x wandconsoles
2 x S12 pluggen
2 x stokschroeven M8 x 70
4 x verzinkkopschroeven M5 x 8
Benodigd montagemateriaal
Montage
Haal de afzonderlijke onderdelen uit de verpakking
en controleer of de inhoud van het pakket compleet
is en op eventuele beschadigingen.
Opmerking: een leuning moet conform
DIN 18065 minstens 90 cm hoog zijn.
Gemeten wordt aan de voorkant van de trede.
1. Meet aan de voorkant van de trede de minimumhoogte van de leuning en merk de twee boorgaten.
ca. 125 cm
Afb. minimumhoogte leuning
Let op: de meegeleverde pluggen zijn alleen
geschikt voor de bevestiging in een wand van beton
of steen. A.u.b. eerst controleren of uw muurwerk
geschikt is voor de pluggen alvorens te monteren.
Haal er een vakman bij in geval van twijfel.
Boormachine
Boor 12 mm
Kruiskopschroevendraaier
Inbussleutel SW4
2. Boor de gaten met een 12 mm boor en steek
de pluggen erin.
3. Schroef de wandconsoles op de wand.
Afb. montage wandconsoles
- 4 -
4. Plaats de leuning op de wandconsoles en
bevestig hem met de verzinkkopschroeven.
Afb. leuning op wandconsoles bevestigen
Opmerking: door losdraaien van de inbus-
schroef (X) kunt u de wandconsoles aanpassen
aan de stijging van de leuning.
Controleer alle schroefverbindingen, nadat u klaar
bent met de montage en draai deze eventueel
vaster aan.
Voor de normale reiniging gebruikt u een vaatdoek
en water met een beetje afwasmiddel.
In geval van sterkere vervuilingen gebruikt u
aanvullend een in de handel verkrijgbaar schoonmaakmiddel voor RVS. Neem de aanwijzingen
van de fabrikant van het te gebruiken schoonmaakmiddel in acht.
Milieurichtlijnen
Voer de leuning af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging. Neem de
bestaande voorschriften in acht. Neem in geval
van twijfel contact op met uw gemeentereinigingsdienst.
Voer alle verpakkingsmaterialen op een
milieuvriendelijke manier af.
- 5 -
HANDLAUF-SET LHE 150 A1
Bestimmungsgemäße
Verwendung
Der Handlauf dient als Festhalte- und Führungsmöglichkeit beim Treppensteigen.
Die Montage in gewerblich oder öff entlich genutzten
Gebäuden gilt als nicht bestimmungsgemäß.
Technische Daten
Länge: ca. 155 cm
(mit montierten Endkappen)
Durchmesser: ca. 4,2 cm
Gewicht: ca. 2 kg
Lieferumfang
1 x Handlauf
2 x Endkappen (vormontiert)
2 x Wandkonsolen
2 x S12 Dübel
2 x Stockschrauben M8 x 70
4 x Senkkopfschrauben M5 x 8
Benötigtes Montagematerial
Bohrmaschine
Montage
Entnehmen Sie die Einzelteile aus der Verpackung
und überprüfen Sie den Lieferumfang auf
Vollständigkeit und evtl. Beschädigungen.
Hinweis: Ein Handlauf muss gemäß
DIN 18065 mindestens 90 cm hoch sein.
Gemessen wird an der Stufenvorderkante.
1. Messen Sie an der Stufenvorderkante die
Mindesthöhe des Handlaufs ab und zeichnen
Sie die zwei Bohrlöcher an.
ca. 125 cm
Abb. Mindesthöhe Handlauf
Achtung: Die mitgelieferten Dübel sind nur
für die Befestigung in einer Beton- oder Steinwand
geeignet. Bitte prüfen Sie unbedingt vor der Montage Ihr Mauerwerk auf Eignung für die Dübel.
Ziehen Sie im Zweifelsfall einen Fachmann hinzu.
Bohrer 12 mm
Kreuzschraubendreher
Innensechskantschlüssel SW4
2. Bohren Sie mit einem 12 mm Bohrer die Löcher
und stecken Sie die Dübel hinein.
3. Schrauben Sie die Wandkonsolen an die Wand.
Abb. Montage Wandkonsolen
- 6 -
4. Platzieren Sie den Handlauf auf den Wandkonsolen und befestigen Sie ihn mit den Senkkopfschrauben.
Abb. Handlauf auf Wandkonsolen befestigen
Hinweis: Durch Lösen der Innensechs-
kantschraube (X) können Sie die Wandkonsolen
an die Steigung des Handlaufs anpassen.
Überprüfen Sie nach Beendigung der Montage
alle Schraubverbindungen und ziehen Sie diese
evtl. nach.
Für die normale Reinigung verwenden Sie ein
Spültuch und Wasser mit etwas Spülmittel.
Bei stärkeren Verschmutzungen verwenden Sie
zusätzlich ein handelsübliches Reinigungsmittel
für Edelstahl. Beachten Sie die Anweisungen des
Herstellers des anzuwendenden Reinigungsmittels.
Entsorgen
Entsorgen Sie den Handlauf über einen zugelassenen
Entsorgungsbetrieb oder über Ihre kommunale
Entsorgungseinrichtung. Beachten Sie die geltenden
Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer
Entsorgungseinrichtung in Verbindung.
Führen Sie alle Verpackungsmaterialien
einer umweltgerechten Entsorgung zu.
- 7 -
