RT-RH 32
k
Originalbetriebsanleitung
Bohrhammer
p
Mode d’emploi d’origine
Marteau perforateur
C
Istruzioni per l’uso originali
Martello perforatore
N
Originele handleiding
Boorhamer
m
Manual de instrucciones original
Taladro percutor
O
Manual de instruções original
Martelo perfurador
Art.-Nr.: 42.584.40 I.-Nr.: 11042
RT-RH 32
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 1
2
Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen
den einzelnen Funktionen nur im Stillstand erfolgen.
p Pour éviter tout endommagement de l’appareil, la commutation entre les différentes
fonctions doit se faire à l’arrêt.
C Per evitare danni all’apparecchio, il passaggio da una funzione all’altra deve avvenire
solo ad utensile fermo.
N Om een beschadiging van het gereedschap te voorkomen dient de omschakeling
tussen de verschillende functies enkel in stilstand te gebeuren.
m Para evitar dañar el aparato, cambiar entre las funciones sólo cuando el mismo se
haya parado completamente.
O Para evitar danos no aparelho, só deverá fazer a comutação entre as várias funções
se este estiver parado.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 2
3
1
2
1
2
3
6
4
5
7
6
3
a
6
8
7
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 3
4
4
6 7
1
2
8 9
5
A B
C
3
3
C
5
2
a
A
B
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 4
5
D

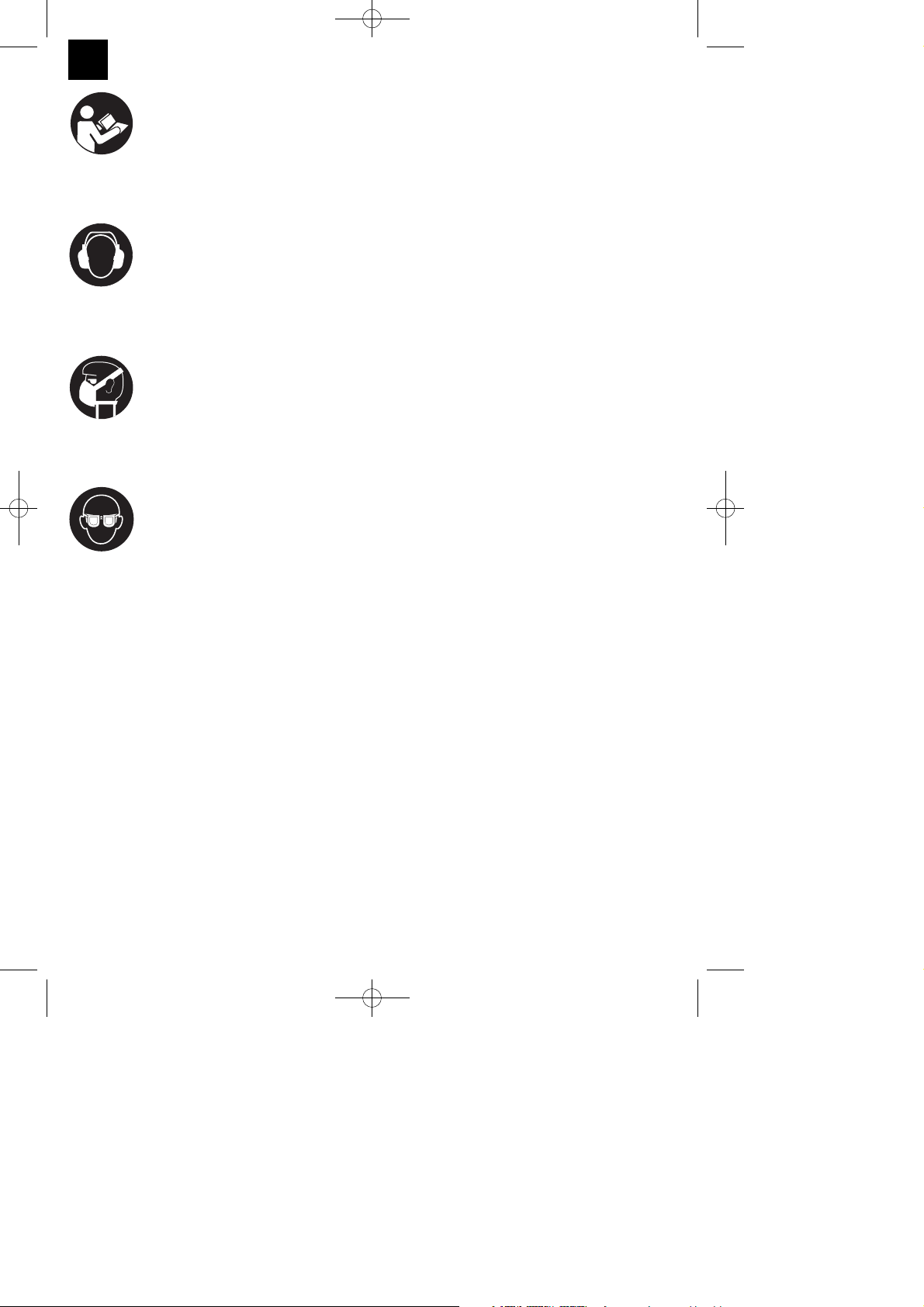

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 5
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und Lieferum-
fang (Bild 1)
2.1 Gerätebeschreibung
1. Staubschutz
2. Verriegelungshülse
3. Drehschalter für Drehstop
4. Ein-/ Ausschalter
5. Drehschalter für Schlagstop
6. Zusatzhandgriff
7. Tiefenanschlag
8. Handgriff
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig
ist.
Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
Bohrhammer
Zusatzhandgriff
Tiefenanschlag
Staubaufnahme-Vorrichtung
Bohrer-Meißelset
Bohrerfett
Originalbetriebsanleitung
Sicherheitshinweise
3. Bestimmungsgemäße Verwendung
Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel und für Meißelarbeiten
unter Verwendung des entsprechenden Bohrers oder
Meißels.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230V~ 50Hz
Leistungsaufnahme: 1250 W
Leerlauf-Drehnzahl: 800 min
-1
Schlagzahl: 4300 min
-1
Bohrleistung Beton/Stein (max.): 32 mm
Schutzklasse: II / 쓑
Gewicht: 6,1 kg
6
D
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 6
7
D
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel L
pA
92,3 dB(A)
Unsicherheit K
pA
3 dB
Schallleistungspegel L
WA
103,3 dB(A)
Unsicherheit K
WA
3 dB
Der Bohrhammer ist nicht für die Verwendung im
Freien, entsprechend Artikel 3 der Richtlinie
2000/14/EC_2005/88/EC vorgesehen.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohrhämmern in Beton
Schwingungsemissionswert a
h
= 12,889 m/s
2
Unsicherheit K = 1,5 m/s
2
Meißeln
Schwingungsemissionswert a
h
= 15,939 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Einsatzstelle nach verdeckt liegenden elektrischen
Leitungen, Gas- und Wasserrohren mit einem
Leitungssuchgerät untersuchen.
5.1 Zusatzgriff (Abb. 2 – Pos. 6)
Bohrhammer aus Sicherheitsgründen nur mit
dem Zusatzgriff verwenden.
Der Zusatzhandgriff (6) bietet Ihnen während der
Benutzung des Bohrhammers zusätzlichen Halt. Das
Gerät darf aus Sicherheitsgründen nicht ohne den
Zusatzhandgriff (6) verwendet werden.
Befestigt wird der Zusatzhandgriff (6) am
Bohrhammer duch Klemmung. Drehen des Griffes
gegen den Uhrzeigersinn (vom Griff aus gesehen)
löst die Klemmung. Drehen des Griffes im
Uhrzeigersinn zieht die Klemmung fest.
Lösen Sie zuerst die Klemmung des
Zusatzhandgriffes. Anschließend können Sie den
Zusatzhandgriff (6) in die für Sie angenehmste
Arbeitsposition schwenken. Jetzt den Zusatzhandgriff
in entgegengesetzter Drehrichtung wieder zudrehen,
bis der Zusatzhandgriff fest sitzt.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 7
8
D
5.2 Tiefenanschlag (Abb. 3 – Pos.7)
Der Tiefenanschlag (7) wird mit der
Feststellschraube (a) am Zusatzhandgriff (6) durch
Klemmung gehalten.
Lösen Sie die Feststellschraube (a) und setzen
Sie den Tiefenanschlag (7) ein .
Bringen Sie den Tiefenanschlag (7) auf gleiche
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag (7) um die
gewünschte Bohrtiefe zurück.
Ziehen Sie die Feststelllschraube (a) wieder fest.
Bohren Sie nun das Loch, bis der Tiefenanschlag
(7) das Werkstück berührt.
5.3 Werkzeug einsetzen (Abb. 4)
Werkzeug vor dem Einsetzen reinigen und
Werkzeug-Schaft mit Bohrerfett leicht fetten.
Verriegelungshülse (2) zurückziehen und
festhalten.
Staubfreies Werkzeug drehend in die
Werkzeugaufnahme bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
Verriegelung durch Ziehen am Werkzeug prüfen.
5.4 Werkzeug entnehmen (Abb. 5)
Verriegelungshülse (2) zurückziehen, festhalten und
Werkzeug entnehmen.
5.5 Staubaufnahme-Vorrichtung (Abb. 6)
Vor Bohrhammerarbeiten senkrecht über dem Kopf,
Staubaufnahme-Vorrichtung (a) über den Bohrer
schieben.
6. Inbetriebnahme
Achtung!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur an den beiden Handgriffen (6 /8)
gehalten werden! Andernfalls kann beim Anbohren
von Leitungen elektrischer Schlag drohen!
6.1 Ein- Ausschalten (Abb. 1)
Einschalten:
Betriebsschalter (4) drücken
Ausschalten:
Betriebsschalter (4) loslassen.
6.2 Schlagstop (Abb. 7)
Zum sanften Anbohren ist der Bohrhammer mit
einem Schlagstop ausgestattet.
Drehschalter für Schlagstop (5) in die Position
(B) drehen, um das Schlagwerk auszuschalten.
Um das Schlagwerk wieder einzuschalten muss
der Drehschalter für Schlagstop (5) wieder
zurück auf Position (A) gedreht werden.
6.3 Drehstop (Abb. 8 /9 )
Für Meißelarbeiten kann die Drehfunktion des
Bohrhammers ausgeschaltet werden.
Hierzu den Knopf (C) am Drehschalter (3)
drücken und gleichzeitig den Drehschalter (3) in
die Schalterstellung A drehen (siehe Abb. 8).
Um die Drehfunktion wieder einzuschalten muss
der Knopf (C) am Drehschalter (3) gedrückt
werden und gleichzeitig der Drehschalter (3) in
die Schalterstellung B gedreht werden (siehe
Abb. 9).
Achtung!
Bitte beachten Sie, dass ein Betrieb des
Bohrhammers bei gleichzeitig eingeschaltetem
Schlag- und Drehstop nicht möglich ist.
Achtung!
Zum Hammerbohren benötigen Sie nur eine geringe
Anpresskraft. Ein zu hoher Anpressdruck belastet
unnötig den Motor. Bohrer regelmäßig prüfen.
Stumpfen Bohrer nachschleifen oder ersetzen.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 8
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
9
D
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 9
10
F
« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »
Portez une protection de l’ouïe.
L’exposition au bruit peut entraîner une perte de l’ouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
l’appareil peuvent entraîner une perte de la vue.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 10
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil et étendue
de la livraison (figure 1)
2.1 Description de l’appareil
1. Protection antipoussière
2. Douille de verrouillage
3. Commutateur rotatif pour le stop de rotation
4. Interrupteurs marche/arrêt
5. Commutateur rotatif pour stop de frappe
6. Poignée supplémentaire
7. Butée de profondeur
8. Poignée
2.2 Volume de livraison
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
Vérifiez si la livraison est bien complète.
Contrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
Marteau perforateur
Poignée supplémentaire
Butée de profondeur
Dispositif de récolte de la poussière
Set de burins du foret
Graisse à foret
Mode d’emploi d’origine
Consignes de sécurité
3. Utilisation conforme à l’affectation
L’appareil est fait pour perforer à percussion dans le
béton, la pierre et la tuile, et pour forer à marteau en
utilisant le foret ou le burin correspondant.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : 230V~ 50Hz
Puissance absorbée : 1250 W
Vitesse de marche à vide : 800 tr/min
Nombre de frappes : 4300 tr/min
Capacité de perçage béton/pierre (maxi.) : 32 mm
Catégorie de protection : II / 쓑
Poids : 6,1 kg
11
F
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 11
12
F
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
pA
92,3 dB(A)
Imprécision K
pA
3 dB
Niveau de puissance acoustique L
WA
103,3 dB(A)
Imprécision K
WA
3 dB
Ce marteau perforateur ne convient pas à l’emploi à
l’air libre conformément à l’article 3 de la directive
2000/14/EC_2005/88/EC.
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Perforer le béton
Valeur d’émission des vibrations a
h
= 12,889 m/s
2
Imprécision K = 1,5 m/s
2
Buriner
Valeur d’émission des vibrations a
h
= 15,939 m/s
2
Imprécision K = 1,5 m/s
2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-
bras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact avant
de paramétrer l’appareil.
Vérifiez si des conduites électriques, de gaz ou d’eau
ne sont pas cachées dans l’endroit où vous désirez
travailler, en vous aidant d’un appareil de recherche
de conduites.
5.1 Poignée supplémentaire (fig. 2 – pos. 6)
Utilisez le marteau perforateur uniquement avec
sa poignée supplémentaire, pour des raisons de
sécurité.
La poignée supplémentaire (6) vous permet d’avoir
un meilleur appui pendant l’utilisation du marteau
perforateur. L’appareil ne doit pas être utilisé sans
poignée supplémentaire (6) pour des raisons de
sécurité.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 12
13
F
La poignée supplémentaire (6) est fixée par serrage
au marteau perforateur. Tourner la poignée dans le
sens contraire de celui des aiguilles d’une montre (vu
de la poignée) défait le blocage. Tourner la poignée
dans le sens des aiguilles d’une montre serre le
blocage.
Desserrez d’abord le blocage de la poignée
supplémentaire. Ensuite, vous pouvez pivoter la
poignée supplémentaire (6) dans la position de
travail vous étant la plus agréable. Maintenant,
refermez la poignée supplémentaire dans le sens
contraire du sens de rotation jusqu’à ce que la
poignée supplémentaire soit bien en place.
5.2 Butée en profondeur (fig. 3 – pos. 7)
La butée de profondeur (7) est maintenue avec la vis
de fixation (a) sur la poignée supplémentaire (6) par
blocage.
Desserrez la vis de fixation (a) et insérez la
butée de profondeur (7).
Réglez la butée de profondeur (7) au même
niveau que le foret.
Faites reculer la butée de profondeur (7) de la
profondeur de perçage désirée.
Serrez la vis de fixation (a) à fond.
Percez à présent le trou jusqu’à ce que la butée
de profondeur (7) touche la pièce à usiner.
5.3 Mise en place des outils (fig. 4)
Avant de l’employer, nettoyez l’outil et graissez-
en la poignée légèrement de graisse à machine.
Faites reculer la douille de verrouillage (2) et
tenez-la.
Poussez l’outil dégagé de poussière en le
tournant dans le porte-outils jusqu’à la butée.
L’outil se verrouille lui-même.
Contrôlez qu’il s’est bien verrouillé en le tirant.
5.4 Retirez l’outil (fig. 5)
Tirez la douille de verrouillage vers l’arrière (2),
maintenez-la tirée et retirez l’outil.
5.5 Dispositif de logement de poussière (fig. 6)
Avant de travailler avec votre marteau perforateur
placé verticalement au-dessus de votre tête, placez
le dispositif de logement de poussière (a) au-dessus
du foret.
6. Mise en service
Attention !
Pour éviter tout danger, la machine doit
uniquement être tenue par les deux poignées
(6/8) ! Sinon, risque de chocs électriques en perçant
des câbles électriques !
6.1 Mise en / hors service (fig. 1)
Mise en circuit:
Appuyez sur l’interrupteur (4)
Mise hors circuit :
Relâchez l’interrupteur (4).
6.2 Stop de frappe (fig. 7)
Pour commencer légèrement un trou, le marteau
perforateur est équipé d’un stop de frappe.
Tournez le commutateur rotatif du stop de frappe
(5) dans la position (B) afin de mettre le
mécanisme de percussion hors circuit.
Pour remettre l’outil de percussion en circuit,
tournez à nouveau le commutateur rotatif du stop
de frappe (5) dans sa position (A).
6.3 Stop rotation (fig. 8 /9 )
Pour le burinage, la fonction de rotation du marteau
perforateur peut être mise hors service.
Pour ce faire, appuyez sur le bouton (C) du
commutateur rotatif (3) et tournez simultanément
le commutateur rotatif (3) en position de
l’interrupteur A (voir fig. 8).
Pour remettre la fonction de rotation en circuit,
appuyez sur le bouton (C) du commutateur rotatif
(3) et tournez simultanément le commutateur
rotatif (3) en position de l’interrupteur B (voir fig.
9).
Attention !
Veuillez noter qu’il est impossible de faire marcher le
marteau perforateur lorsque le stop de frappe et le
stop de rotation sont en circuit.
Attention !
Pour perforer à percussion, vous n’avez besoin que
d’une force de pression minime. Si vous appuyez
trop, le moteur est surchargé. Contrôlez
régulièrement le foret. Faites réaffûter les forets
épointés ou remplacez-les.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 13
14
F
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l’appareil avec
un chiffon propre ou soufflez dessus avec de l’air
comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l’appareil. Veillez à ce qu’aucune
eau n’entre à l’intérieur de l’appareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !
10. Stockage
Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 14
15
I
“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso”
Portate cuffie antirumore.
L’effetto del rumore può causare la perdita dell’udito.
Mettete una maschera antipolvere.
Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non
lavorate materiale contenente amianto!
Indossate gli occhiali protettivi.
Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio
possono causare la perdita della vista.
Anleitung_RT_RH_32_SPK2:_ 29.03.2012 8:26 Uhr Seite 15
Loading...
