Mode d'emploi

La reproduction de ce manuel, en totalité ou partie, par quelque moyen que ce soit, est interdite.

d'emploi et sécurité de Précautions

PRÉCAUTIONS DE SÉCURITÉ

Dans ce mode d'emploi, des symboles servent à mettre en évidence des avertissements et précautions que vous devez lire pour éviter les accidents. La signification de ces symboles est la suivante :

Risque de blessures sérieuses voire

Avertissement mortelles.

Risque de blessures corporelles et Attention de dommages pour l'équipement.

Autres symboles utilisés

Une action obligatoire

Une action interdite

Avertissements

Fonctionnement avec adaptateur secteur

Avec cette unité, n'utilisez qu'un adaptateur secteur AD-17 ZOOM.

Ne faites rien qui puisse entraîner un dépassement de la valeur nominale des prises d'alimentation et autres équipements de raccordement électrique. Ne branchez l'adaptateur secteur qu'à une prise électrique lui correspondant.

Avant d'utiliser cet équipement dans un pays étranger ou dans une région où la tension électrique diffère de celle inscrite sur l'adaptateur secteur, consultez toujours au préalable un revendeur de produits ZOOM et utilisez l'adaptateur secteur approprié.

Fonctionnement sur piles

Utilisez 2 piles AA 1,5 volts ordinaires (alcalines ou nickel-hydrure de métal).

Lisez attentivement les étiquettes d'avertissement des piles.

Quand vous utilisez l'unité, le compartiment des piles doit toujours être fermé.

Modifications

N'ouvrez pas le boîtier et ne modifiez pas le produit.

Précautions

Manipulation du produit

Ne laissez pas tomber l'unité, ne la heurtez pas et ne lui appliquez pas une force excessive.

Veillez à ne pas y laisser entrer d'objets étrangers ni de liquide.

Environnement de fonctionnement

Ne pas utiliser en cas de températures extrêmes, hautes ou basses.

Ne pas utiliser près de chauffages, de poêles et autres sources de chaleur.

Ne pas utiliser en cas de très forte humidité ou de risque d'éclaboussures.

Ne pas utiliser dans des lieux soumis à de fréquentes vibrations.

Ne pas utiliser dans des lieux où il y a beaucoup de poussière ou de sable.

Manipulation de l'adaptateur secteur

Pour débrancher l'adaptateur secteur d'une prise, saisissez toujours son boîtier pour le retirer.

Débranchez l’adaptateur de la prise durant les orages et lorsque l'unité reste inutilisée de façon prolongée.

Manipulation des piles

Installez la pile en respectant l'orientation +/- correcte.

Utilisez le type de pile spécifié. Ne mélangez pas piles neuves et anciennes ni des piles de marques ou types différents.

En cas de non utilisation prolongée, retirez les piles.

Si les piles ont coulé, essuyez soigneusement le compartiment des piles et ses contacts pour retirer tout résidu.

Micros

Avant de brancher un micro, coupez toujours l'alimentation. N'employez pas de force excessive pour le brancher.

Câbles de connexion et entrées/sorties

Éteignez toujours tous les appareils avant de connecter des câbles.

Débranchez toujours tous les câbles de connexion et l'adaptateur secteur avant de déplacer l'unité.

Volume

N'utilisez pas le produit à fort volume durant longtemps.

Précautions d’emploi

Interférences avec d'autres appareils électriques

Pour des raisons de sécurité, le a été conçu afin de minimiser son émission d'ondes électromagnétiques et supprimer les interférences par des ondes électromagnétiques externes. Toutefois, un équipement très sensible aux interférences ou émettant de puissantes ondes électromagnétiques peut entraîner des interférences s'il est placé à proximité. Si cela se produit, éloignez le de l'autre appareil.

Avec tout type d'appareil électronique à commande numérique, y compris le , les interférences électromagnétiques peuvent entraîner un mauvais fonctionnement, altérer voire détruire les données et causer d'autres problèmes inattendus. Prenez toujours toutes vos précautions.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer l'extérieur de l'unité si elle devient sale. Si nécessaire, utilisez un chiffon humidifié bien essoré.

N'utilisez jamais de nettoyants abrasifs, de cires ou de solvants de type alcool, benzène et diluant pour peinture.

Panne et mauvais fonctionnement

Si l'unité est cassée ou fonctionne mal, débranchez immédiatement l'adaptateur secteur, basculez l'interrupteur d'alimentation sur OFF

et débranchez les autres câbles. Contactez le magasin dans lequel vous avez acheté l'unité ou le SAV ZOOM avec les informations suivantes : modèle, numéro de série du produit et symptômes spécifiques de la panne ou du mauvais fonctionnement, ainsi que vos nom, adresse et numéro de téléphone.

Copyrights

Windows®, Windows® 8, Windows® 7 et Windows Vista® sont des marques commerciales ou déposées de Microsoft Corporation.

Macintosh, Mac OS et iPad sont des marques commerciales ou déposées d'Apple Inc.

Les logos SD et SDHC sont des marques commerciales.

L'utilisation de la technologie de compression audio MPEG Layer-3 se fait sous licence Fraunhofer IIS et Sisvel SpA.

Tous les autres noms de produit, marques commerciales et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

Note : toutes les marques commerciales et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits d'auteur de leurs détenteurs respectifs.

L'enregistrement dans tout autre but qu'un usage personnel de sources soumises à droits d'auteur dont des CD, disques, bandes, prestations live, œuvres vidéo et émissions sans la permission du détenteur des droits est interdit par la loi.

Zoom Corporation n'assumera aucune responsabilité quant aux infractions à la loi sur les droits d'auteur.

Merci beaucoup d'avoir choisi le Handy Recorder ZOOM. Le a les caractéristiques suivantes.

●Les micros stéréo peuvent être changés en fonction de l'utilisation

Un micro XY pouvant enregistrer les images sonores avec de la profondeur est fourni. Vous pouvez changer de micro en fonction de la situation comme vous changez d'objectif sur un appareil photo reflex.

● Enregistre jusqu'à 4 pistes d'un coup

En plus de pouvoir changer de micro stéréo (entrées L/ R), l'unité centrale a 2 entrées XLR/jack 3 points (TRS) (entrées 1/2). Utilisez-les pour enregistrer simultanément un maximum de 4 pistes, incluant par exemple ambiance, narration, une image sonore générale et les voix de plusieurs interprètes.

● Fonctions d'enregistrement sophistiquées

•Le micro XY utilise une structure à monture anti-choc pour minimiser le bruit des vibrations externes. De plus, il peut accepter de recevoir une pression acoustique atteignant 140 dB SPL, ce qui lui permet de capturer des sons que les enregistreurs précédents ne pouvaient pas traiter. Avec cette capacité, il peut effectuer des enregistrements stéréo avec une excellente séparation.

•En utilisant les entrées L/R, vous pouvez simultanément enregistrer un fichier de secours avec un niveau d'enregistrement inférieur de 12 dB à celui de l'enregistrement normal. Vous pouvez utiliser cet enregistrement de secours au cas où un bruit fort

H5 Handy Recorder

inattendu entraînerait par exemple la distorsion de l'enregistrement normal.

•Tous les niveaux de volume d'entrée (gain) peuvent se régler rapidement à la main à l'aide de molettes dédiées.

● Fonctions d'utilisation pratiques

•Des cartes SDHC (jusqu'à 32 Go) peuvent être employées comme support d'enregistrement.

•En plus de la sortie casque standard, une prise de sortie ligne est intégrée. Cela permet d'envoyer le signal audio à une caméra vidéo ou à un autre appareil tout en écoutant au casque.

•Lorsqu'il est connecté par USB, en plus de servir de lecteur de carte ou d'interface audio conventionnelle à deux entrées/2 sorties, il peut également servir d'interface à 4 entrées/2 sorties (pilote requis pour Windows).

•Bien entendu, un accordeur, un métronome et des réglages de vitesse et de hauteur de lecture sont inclus parmi les fonctionnalités utiles communes aux autres enregistreurs de la série H. Une télécommande (filaire) est également disponible.

Veuillez lire attentivement ce mode d'emploi afin de bien comprendre les fonctions du pour que vous puissiez l'exploiter au mieux durant de nombreuses années.

Après avoir lu ce manuel, veuillez le conserver en lieu sûr avec la garantie.

Introduction

Sommaire
Précautions de sécurité et d'emploi..........................	02
Introduction.................................................................	03
Sommaire....................................................................	04
Nomenclature des parties..........................................	05
Présentation des micros.............................................	07
Micro XY...................................................................	07
Connexion des micros............................................	07
Déconnexion des micros........................................	07
Connexion de micros/autres appareils aux
entrées 1/2...................................................................	08
Connexion de micros..............................................	08
Connexion d'instruments et autres appareils.......	08
Exemples de connexion..........................................	09
Présentation de l'affichage.........................................	10
Écran d'accueil/enregistrement..............................	10
Écran de lecture.......................................................	11
Préparations..........................................................	12
Fourniture de l'alimentation......................................	12
Emploi de piles........................................................	12
Emploi d'un adaptateur secteur.............................	12
Chargement d'une carte SD.......................................	13
Mise sous et hors tension..........................................	14
Mise sous tension....................................................	14
Mise hors tension....................................................	14
Emploi de la fonction de verrouillage des
commandes (Hold)..................................................	15
Réglage de la date et de l'heure................................	16
Réglage du type des piles/batteries utilisées...........	17
Enregistrement.....................................................	18
Processus d'enregistrement......................................	18
Présentation des modes d'enregistrement...............	19
Mode MULTI FILE....................................................	19
Mode STEREO FILE.................................................	19
Sélection du mode d'enregistrement.......................	20
Structure des dossiers et fichiers du H5...................	21
Sélection des entrées et réglage des niveaux..........	22
Enregistrement...........................................................	24
Choix du dossier de sauvegarde des
projets/fichiers.............................................................	26
Enregistrement automatique.....................................	27

Pré-enregistrement.....................................................	29
Décompte avant l'enregistrement.............................	30
Réglage de niveau du micro latéral (Side)...............	31

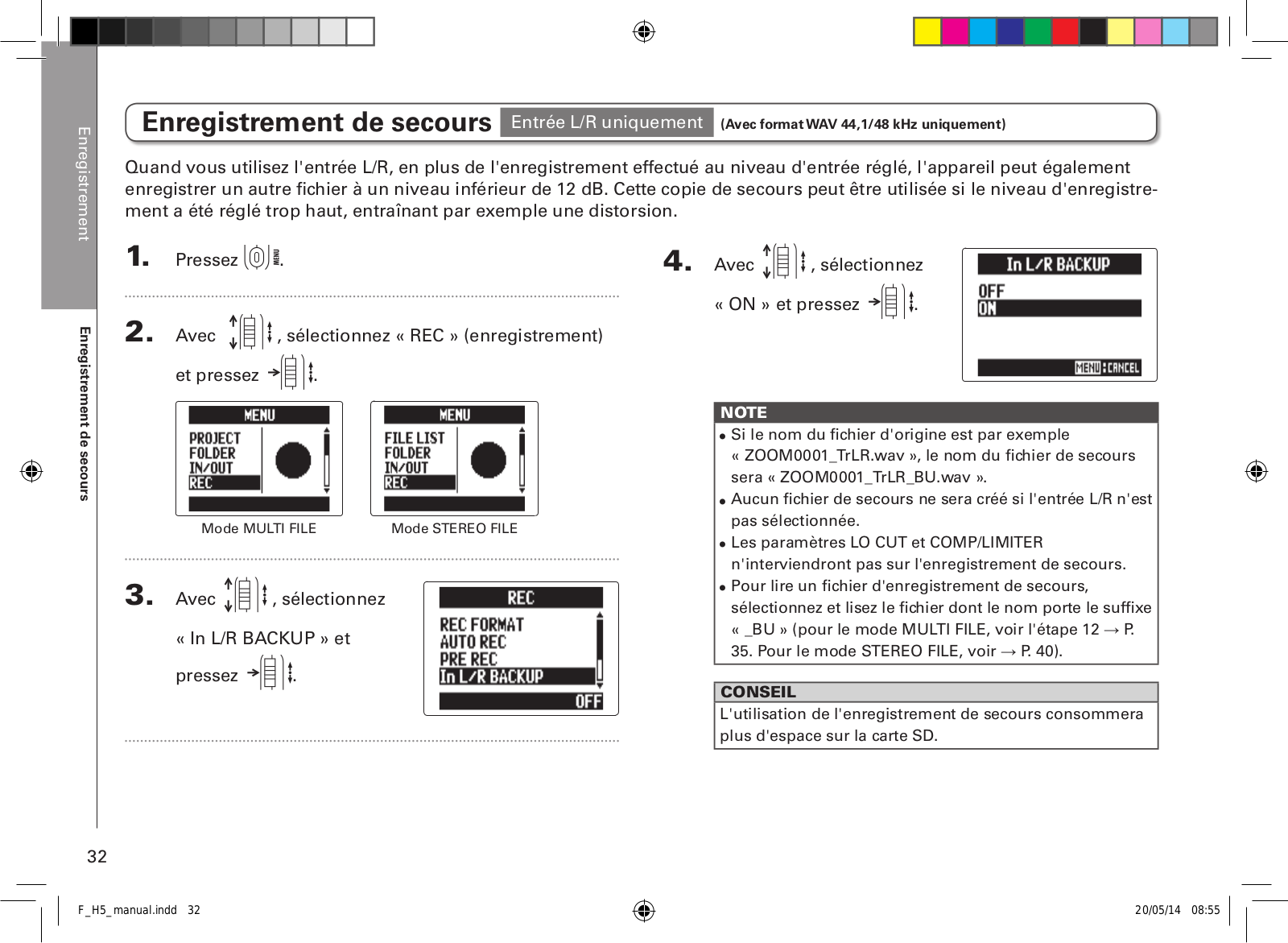

Enregistrement de secours........................................	32
Superposition (Overdub)...........................................	33
Lecture...................................................................	38
Lecture de base...........................................................	38
Sélection de projet/fichier à lire dans les listes........	40
Changement du mode de lecture..............................	41
Changement de la hauteur (tonalité) de lecture......	42
Changement de la vitesse de lecture........................	44
Lecture en boucle d'un intervalle (AB Repeat).........	46
Mixage des projets.....................................................	48
Contrôle/édition de projets/fichiers...................	50
Contrôle des informations sur le projet/fichier........	50
Contrôle des marqueurs de piste..............................	51

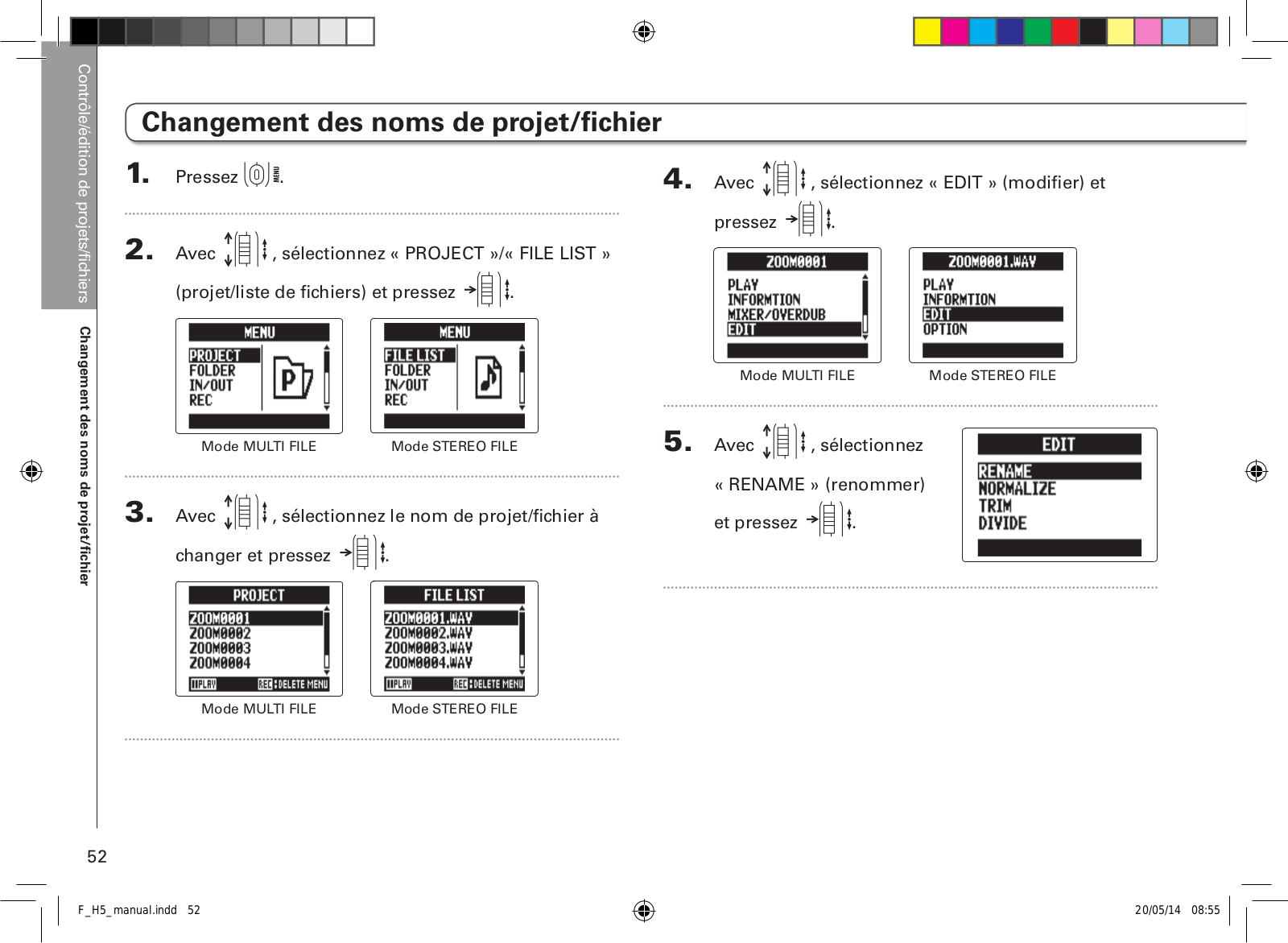

Changement des noms de projet/fichier...................	52

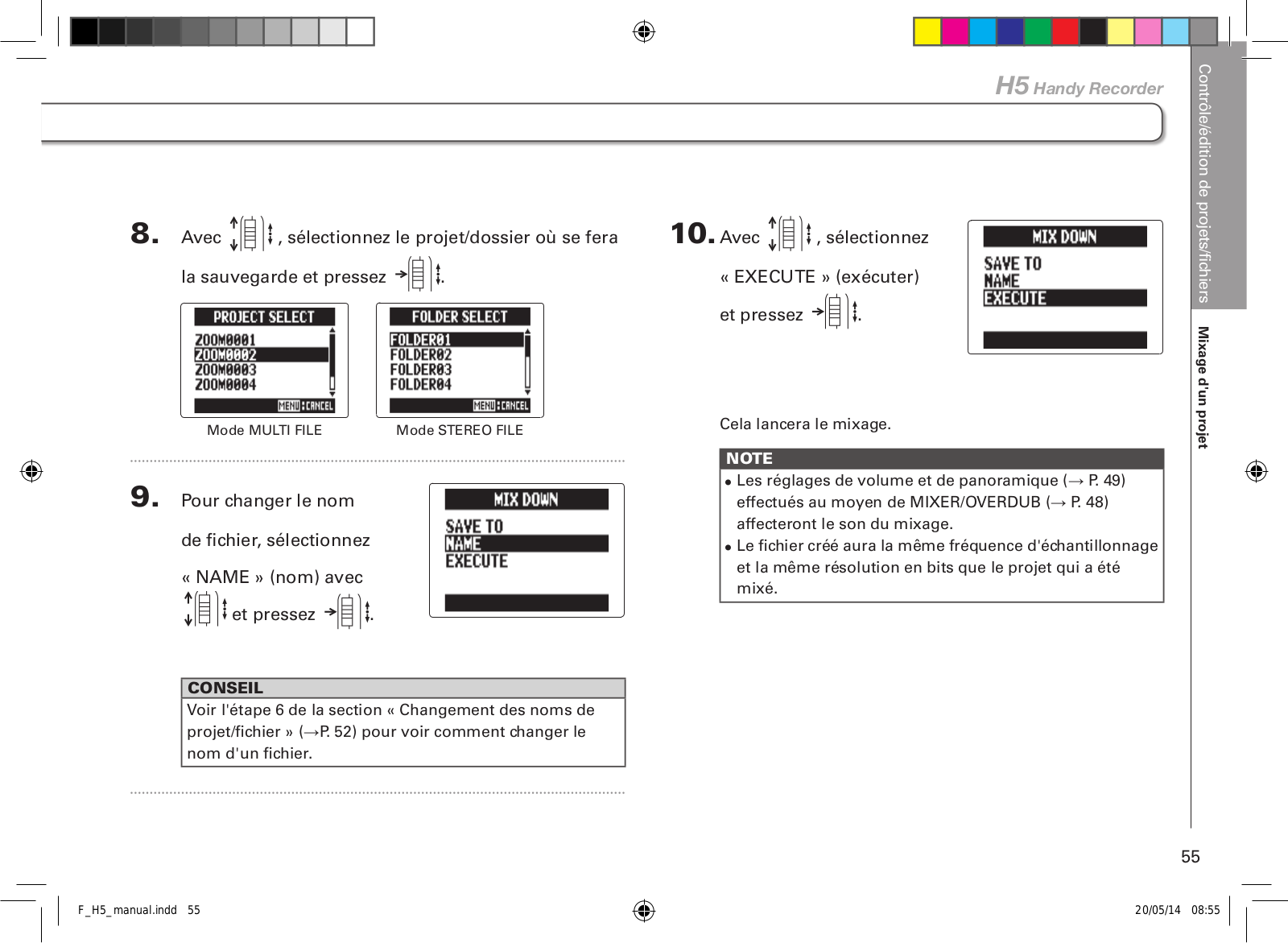

Mixage d'un projet.....................................................	54

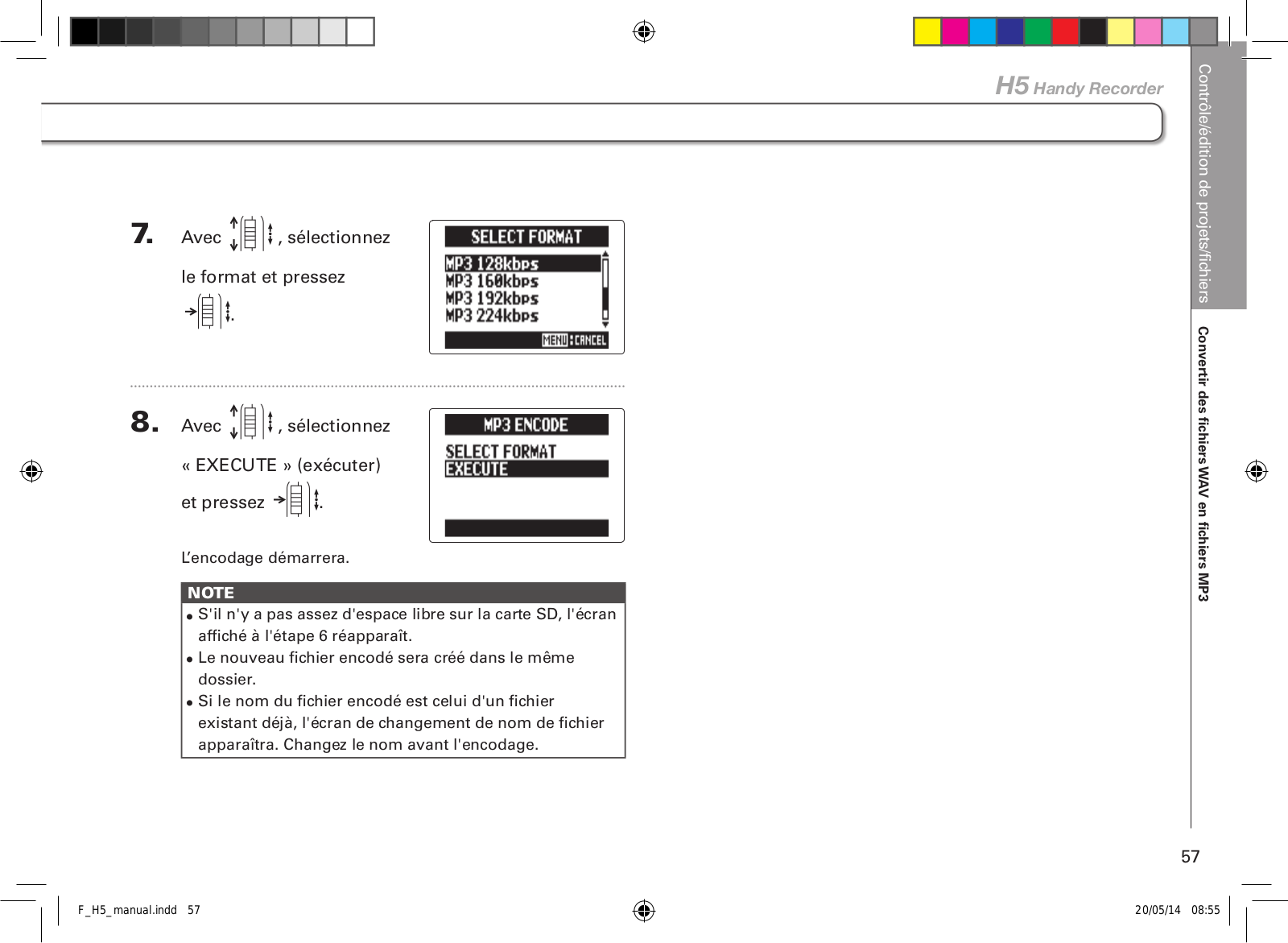

Convertir des fichiers WAV en fichiers MP3..............	56

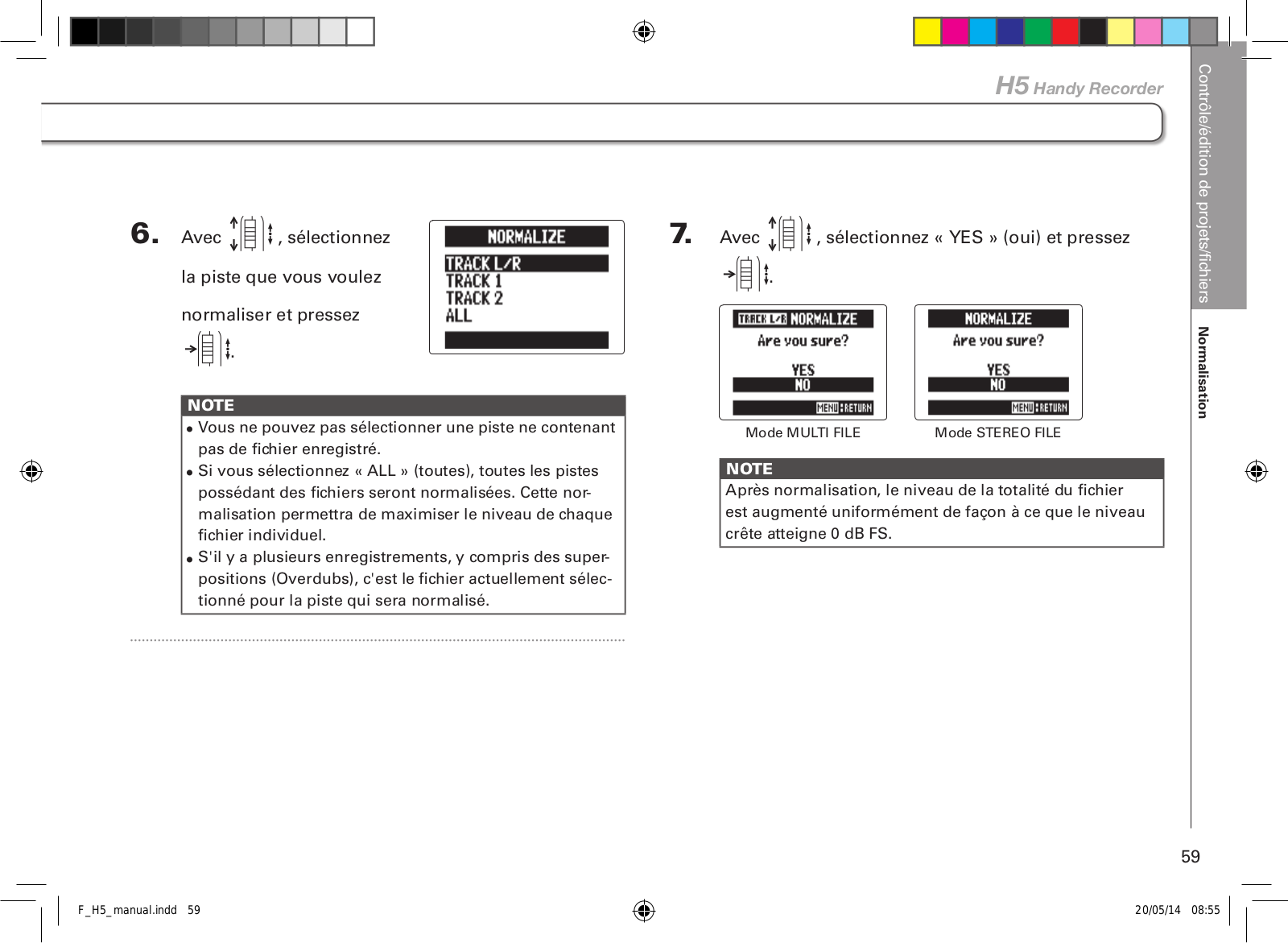

Normalisation.............................................................	58
Division de projets/fichiers........................................	60
Coupure des débuts et fins de projet........................	62

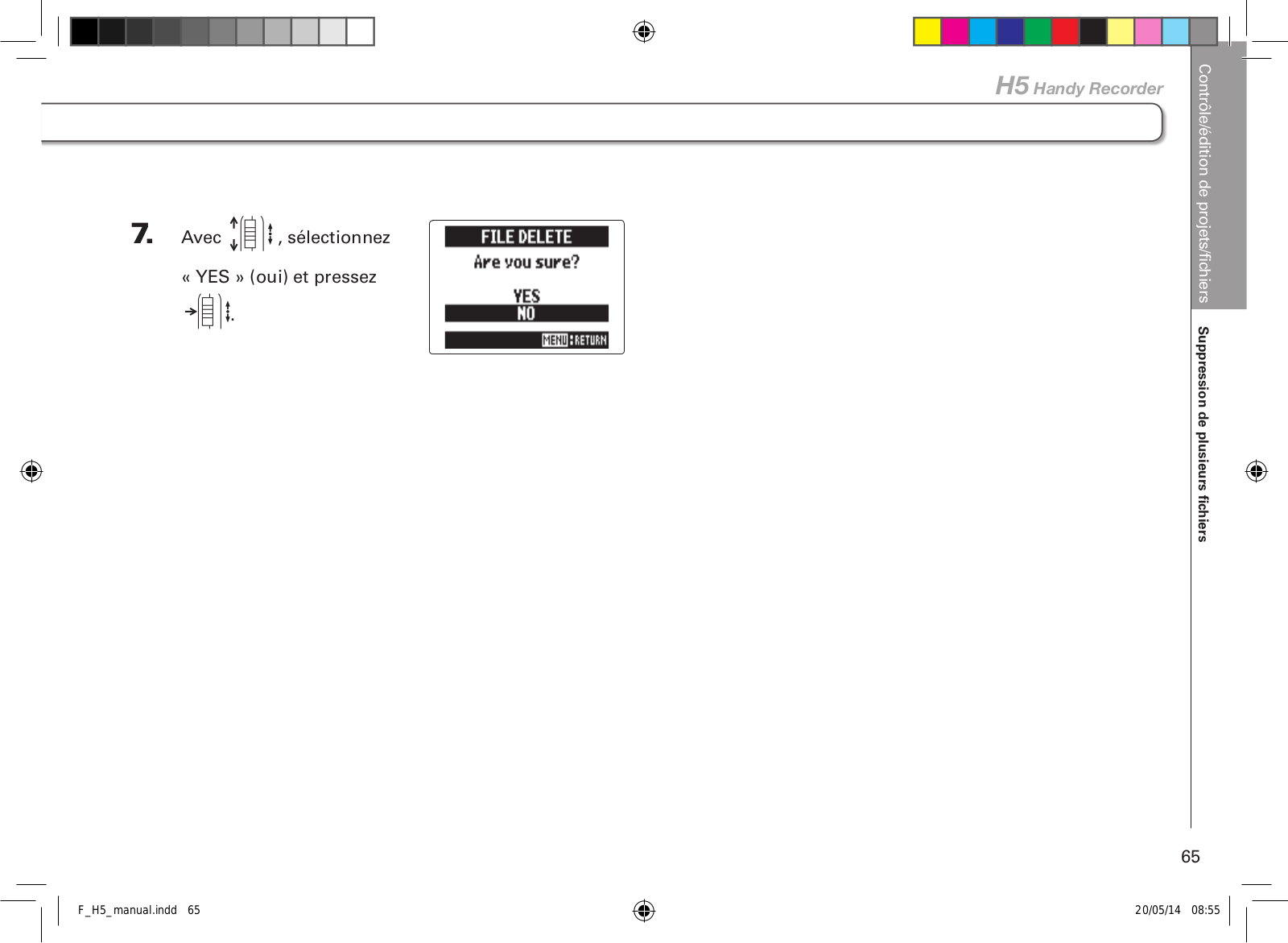

Suppression de plusieurs fichiers ............................	64
Suppression de plusieurs projets..............................	66
Reconstruction d'un projet........................................	67

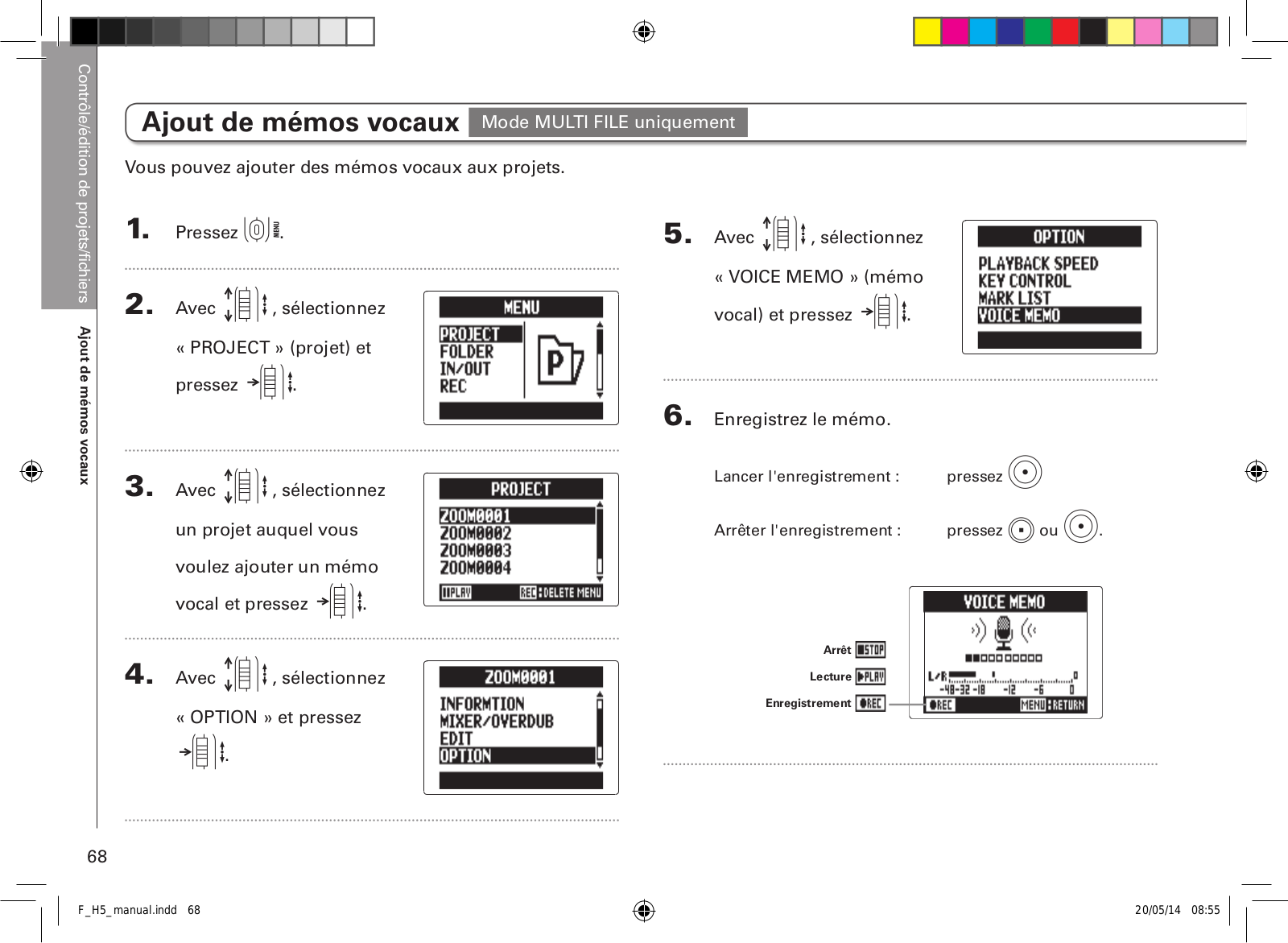

Ajout de mémos vocaux............................................	68
Fonctions USB......................................................	70

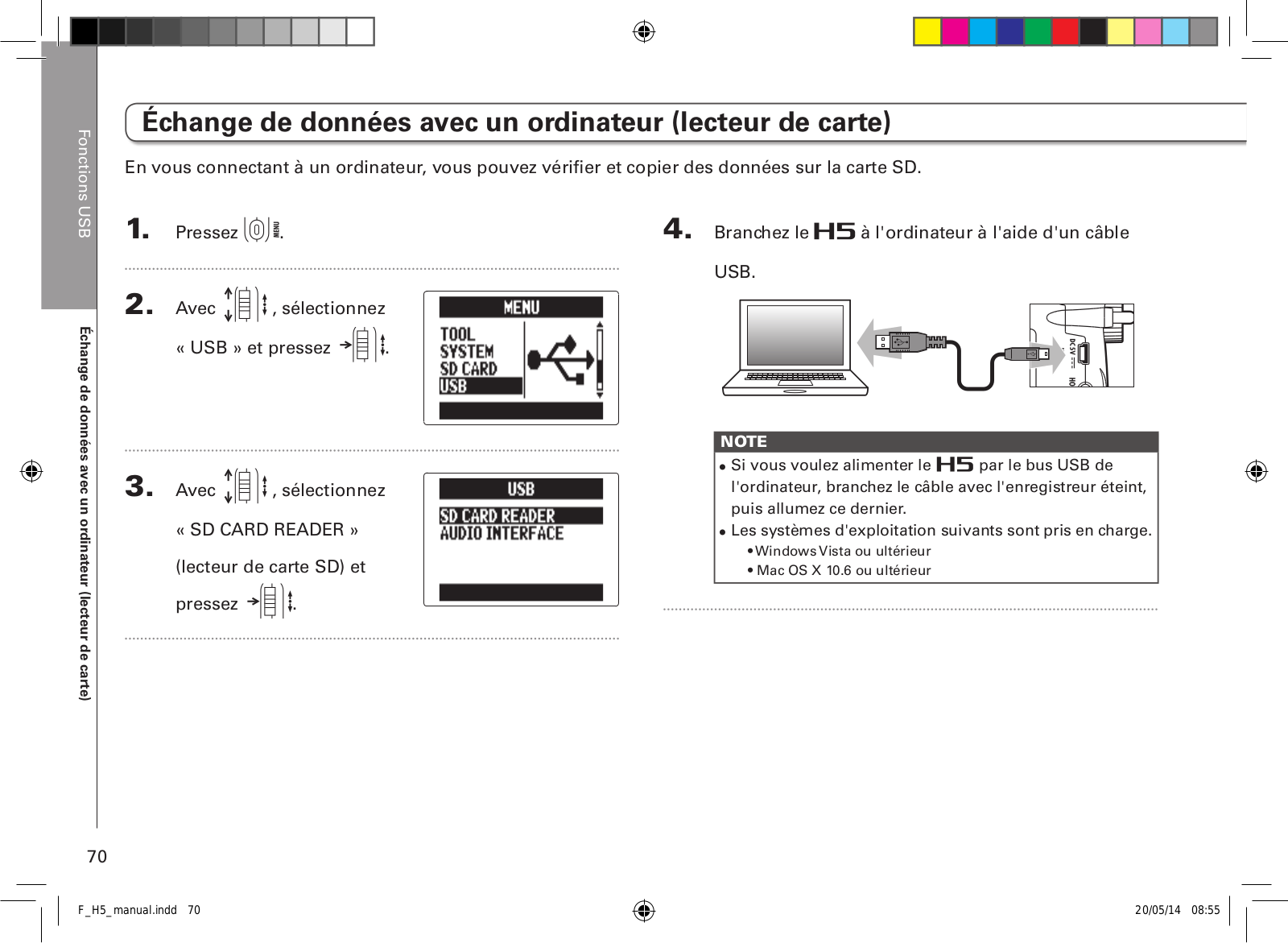

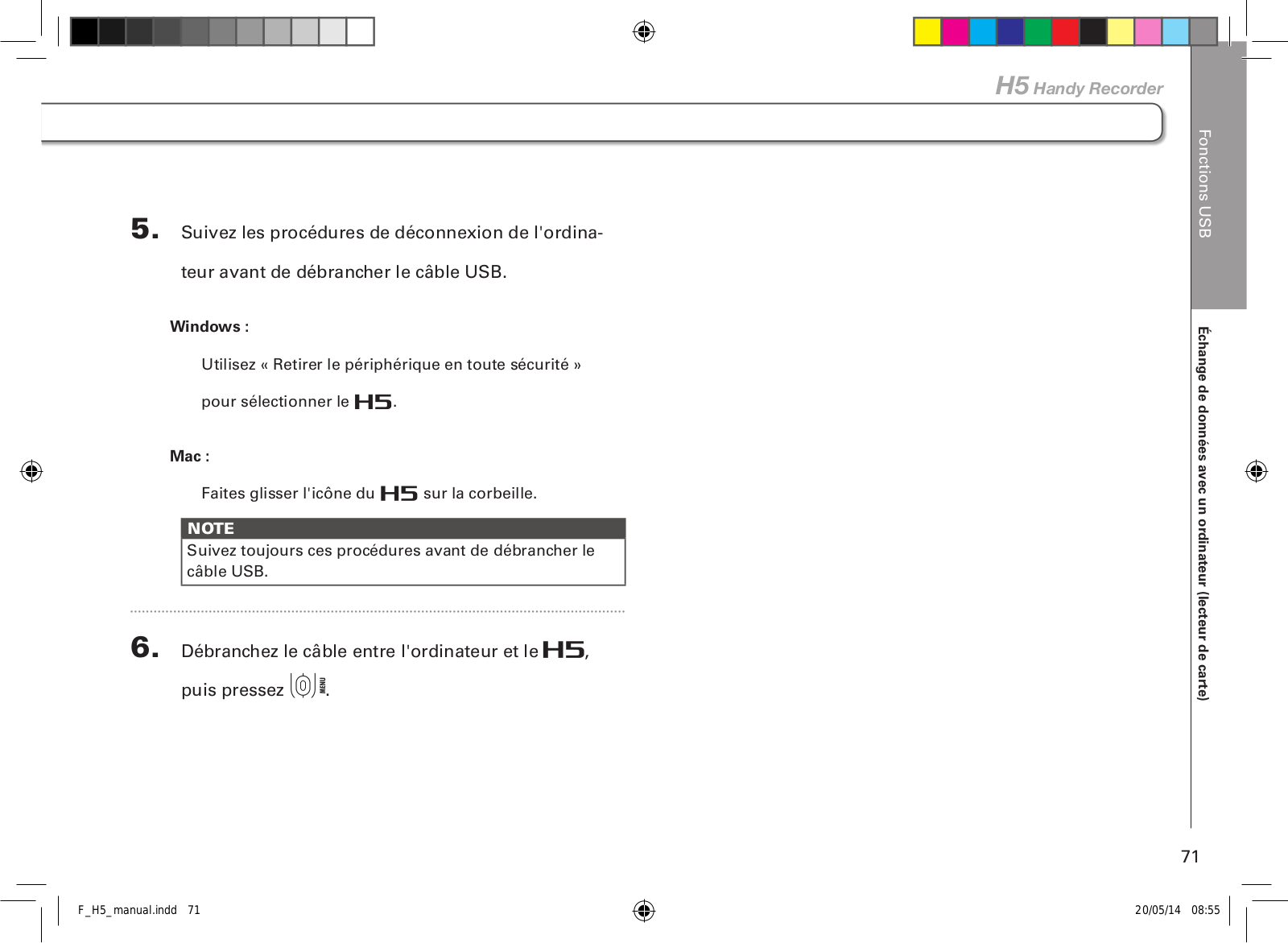

Échange de données avec un ordinateur
(lecteur de carte).........................................................	70
Emploi comme interface audio.................................	72
Réglages de l’interface audio....................................	74
Faire les réglages d'écoute directe.........................	74

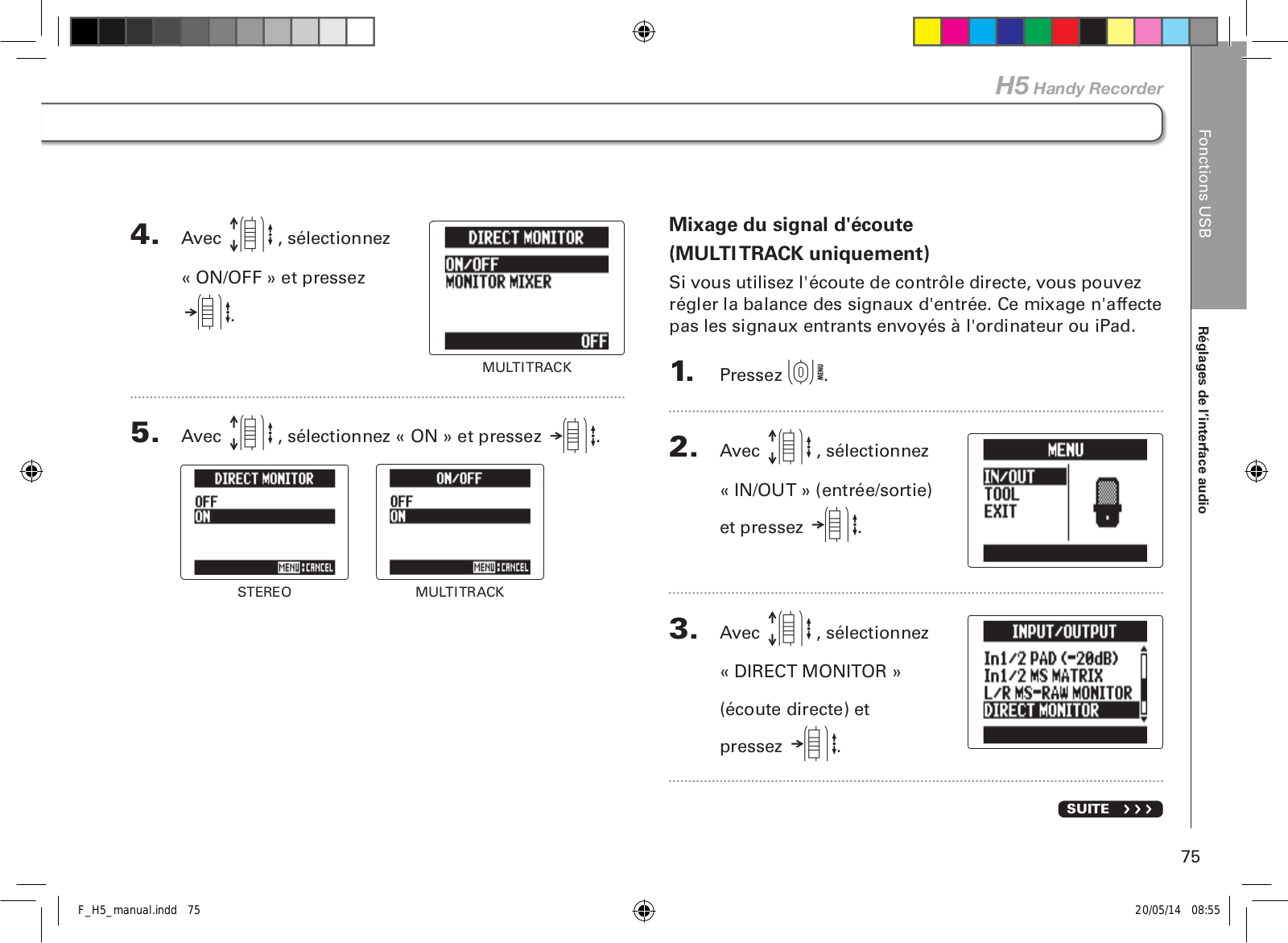

Mixage du signal d'écoute
(MULTITRACK uniquement)...................................	75
Emploi du renvoi (STEREO uniquement)..............	77
Outils......................................................................	78
Emploi de l'accordeur................................................	78
Emploi du métronome...............................................	80
Réglage du mixage d'écoute du signal entrant.......	82

Réduction du niveau de sortie ligne..........................	84
Écoute de contrôle des signaux MS-RAW................	85

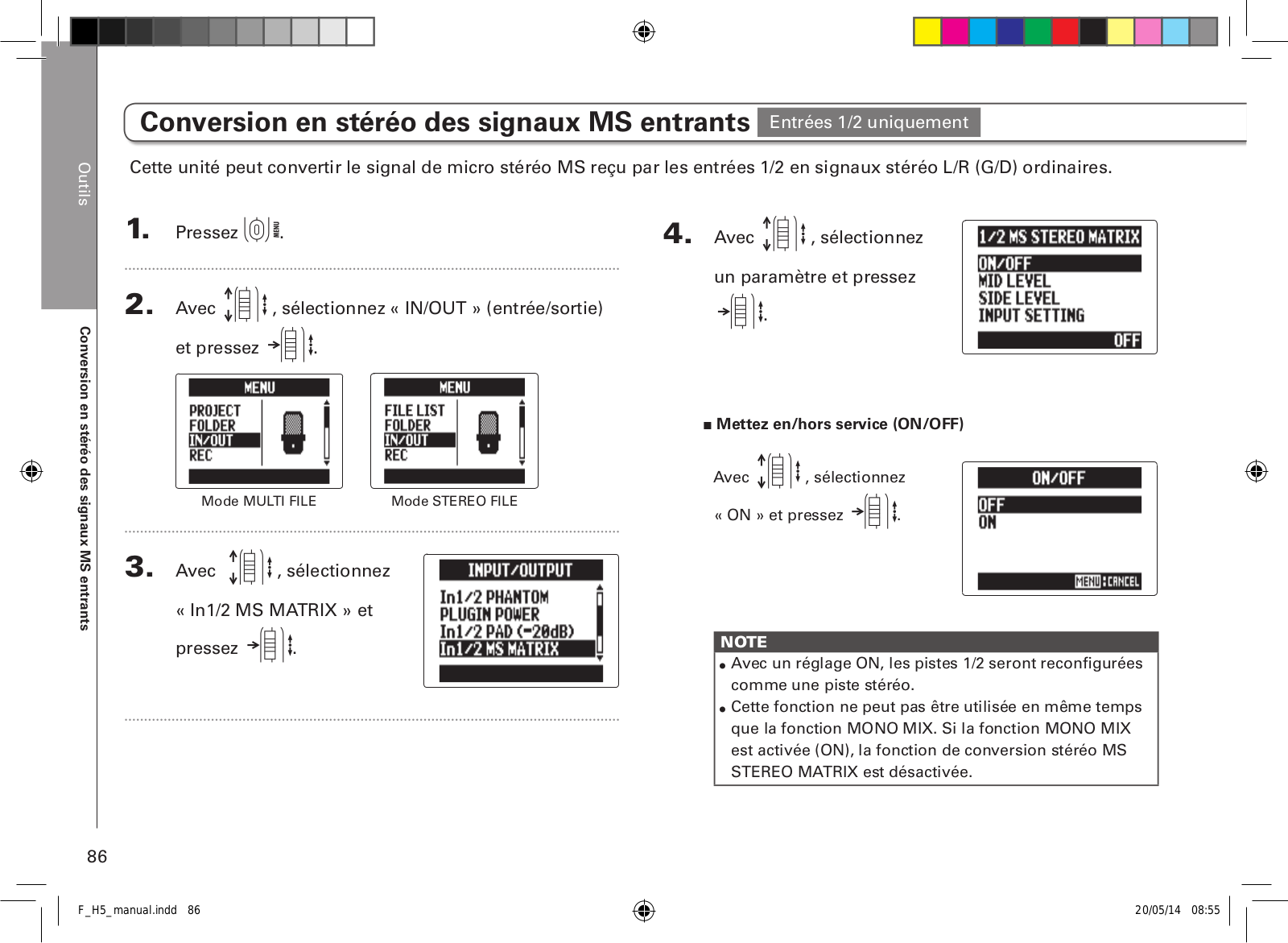

Conversion en stéréo des signaux MS entrants......	86
Mixage mono des signaux d'entrée..........................	88
Réglage du format d'enregistrement........................	89
Changement des réglages d'enregistrement
automatique................................................................	90
Réglage du niveau de déclenchement
d'enregistrement automatique...............................	90
Réglage de l'arrêt automatique..............................	91
Réglage de l'appellation des projets/fichiers............	92

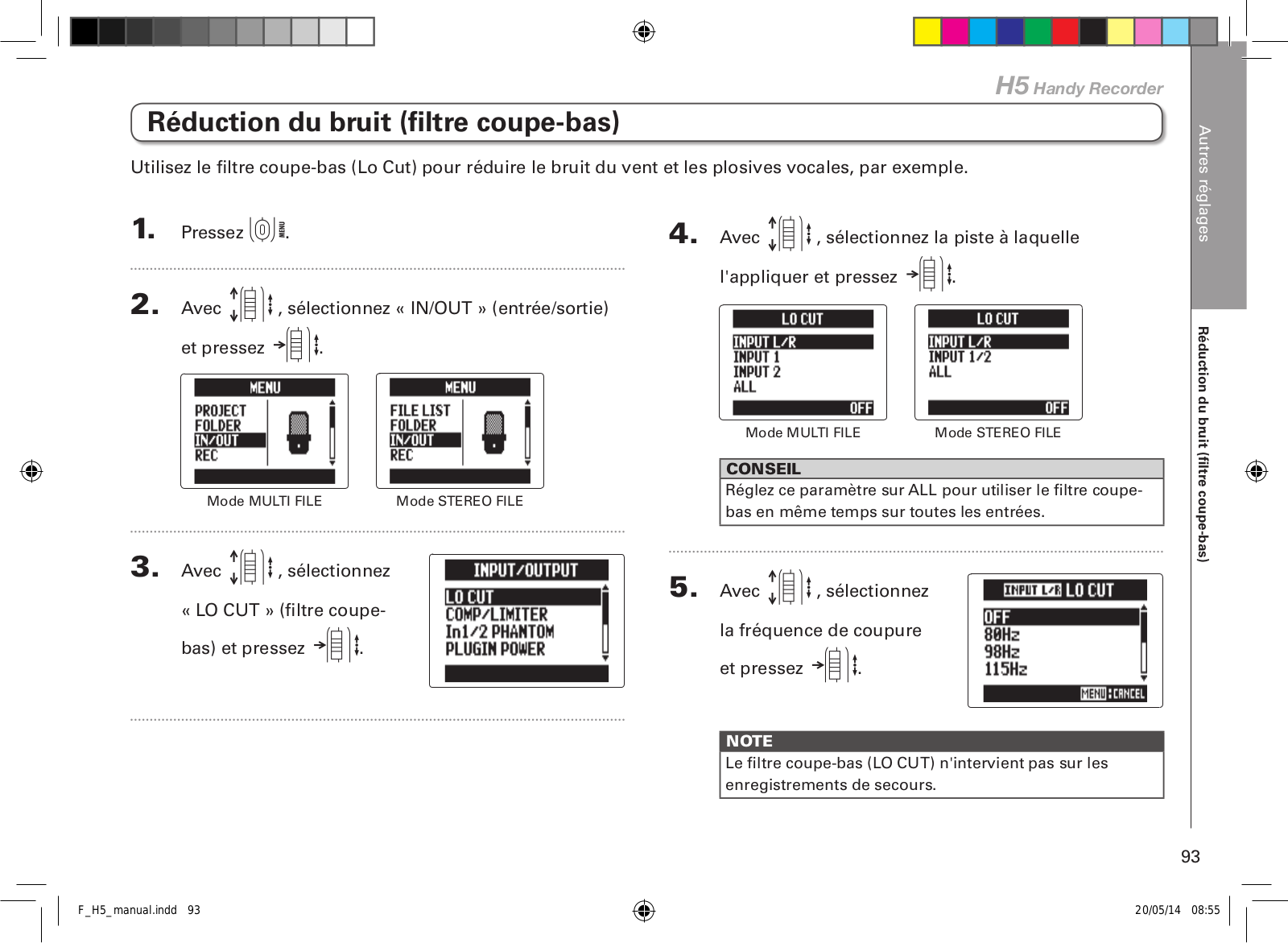

Autres réglages....................................................	93
Réduction du bruit (filtre coupe-bas)........................	93
Réglage du niveau d'entrée
(compresseur/limiteur)...............................................	94
Changement du réglage d'alimentation fantôme....	96
Emploi de l'alimentation par la prise (plug-in).........	97

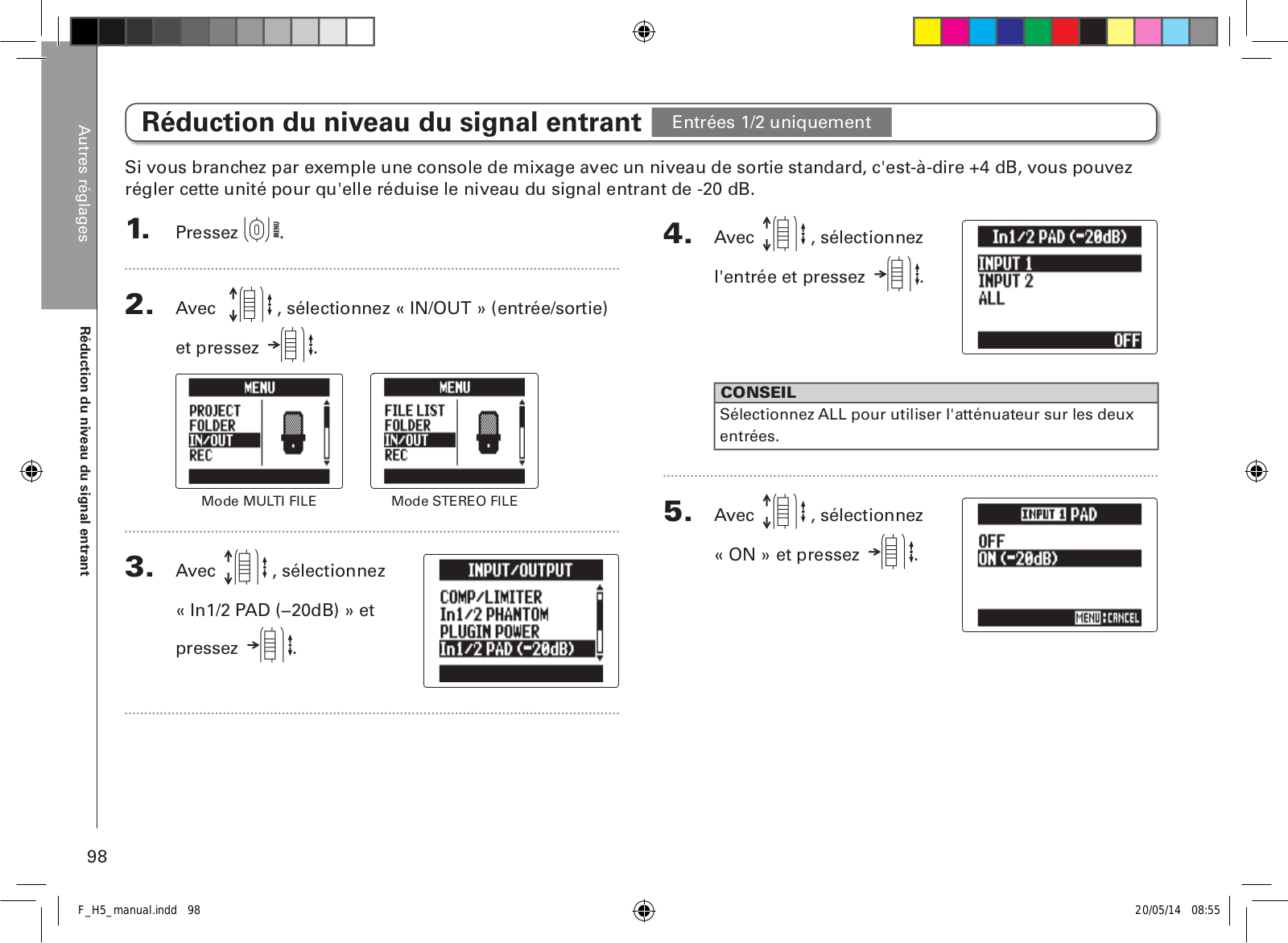

Réduction du niveau du signal entrant.....................	98

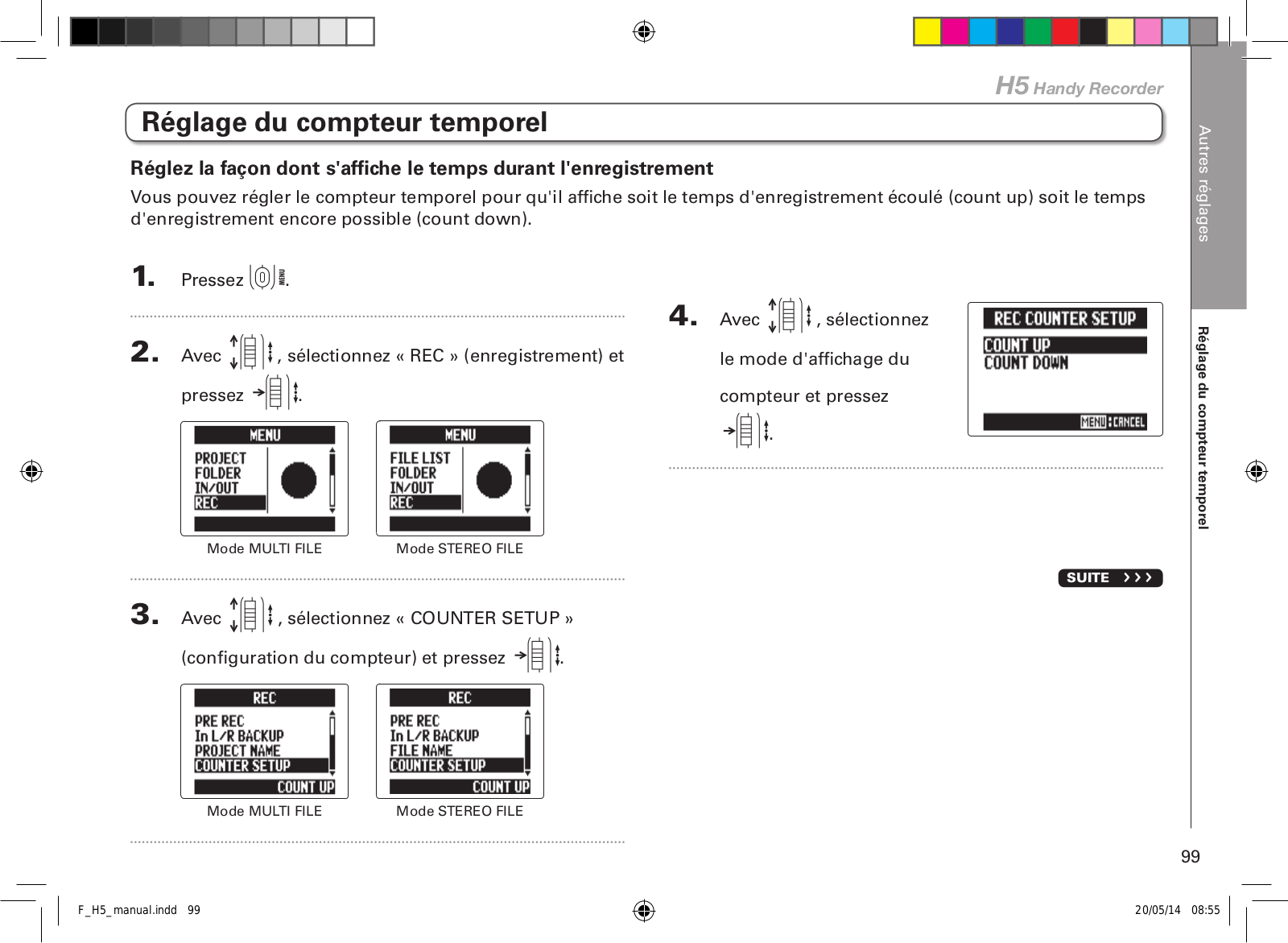

Réglage du compteur temporel.................................	99
Réglez la façon dont s'affiche le temps durant
l'enregistrement......................................................	99

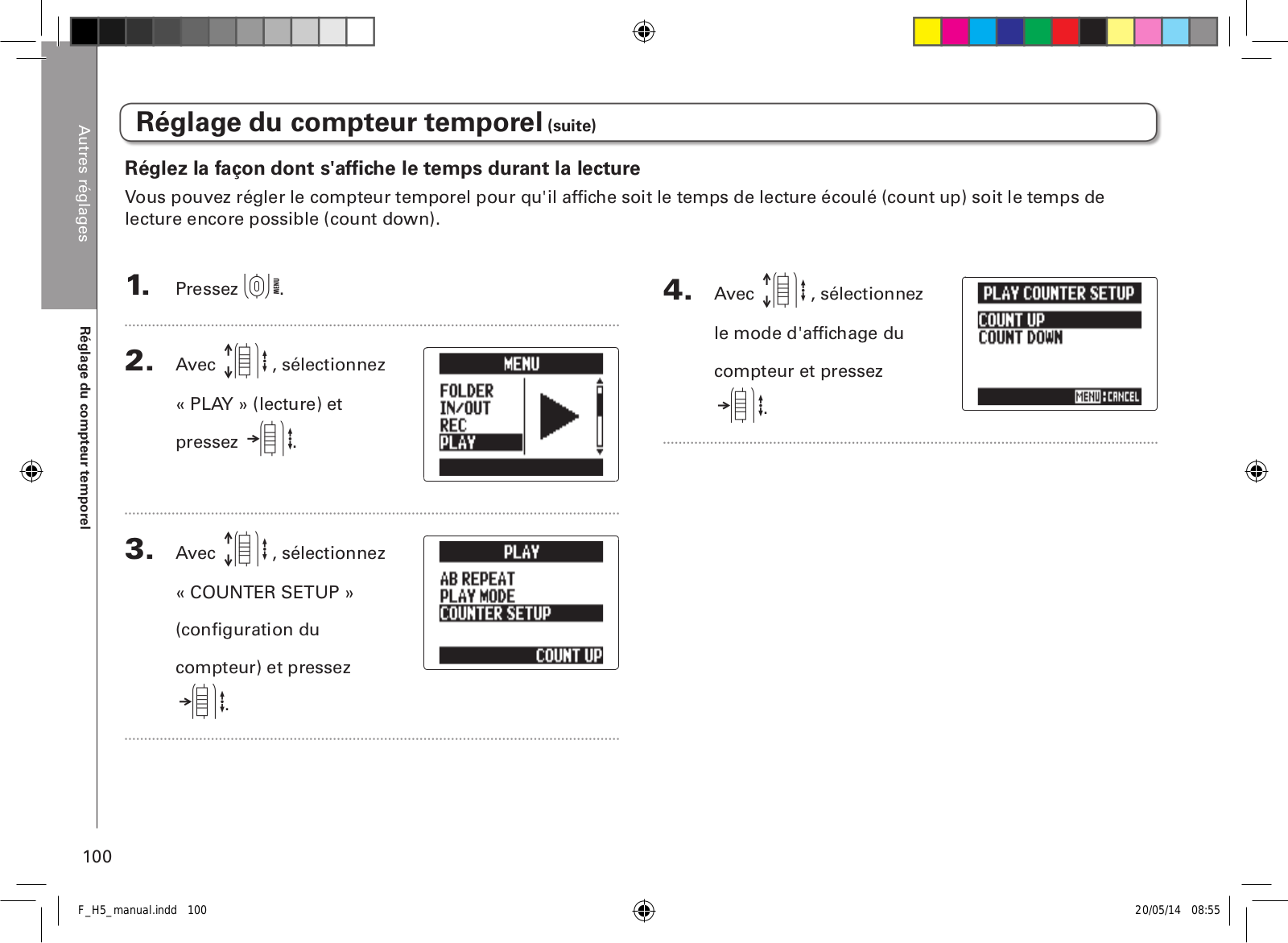

Réglez la façon dont s'affiche le temps durant
la lecture.................................................................	100
Changement du réglage de rétroéclairage d'écran..101
Réglage du contraste de l’écran..............................	102
Vérification des versions de firmware....................	103
Restauration des réglages par défaut.....................	104
Contrôle de l'espace libre sur la carte SD...............	105
Formatage de cartes SD...........................................	106
Test des performances d'une carte SD...................	107
Test rapide..............................................................	107
Test complet...........................................................	108
Autres fonctions.................................................	110
Mise à jour du firmware...........................................	110
Emploi des cartes SD des précédents
enregistreurs de la série H........................................	111
Emploi d'une télécommande...................................	112
Annexes................................................................	113
Guide de dépannage................................................	113
Caractéristiques techniques.....................................	114

Nomenclature des parties			H5 Handy Recorder
Nomenclature des parties
Gauche	Face avant
		Micro XY
Volume de			desNomenclature
Volume de
l’entrée G/D (L/R)
Prise LINE OUT			parties
Prise LINE OUT
Écran
Prise casque
Touches VOLUME
Volume de l’entrée 1		Volume de Touche de lecture/pause
		l’entrée 2	Touche et voyant
		Touche STOP	Touche et voyant
Port USB		Touche STOP	d’enregistrement
Touches et voyants
de piste (L, R, 1, 2)
Commutateur
d’alimentation/
HOLD

Touche de retour rapide Touche d’avance rapide

parties des Nomenclature

Nomenclature des parties (suite)

Droite/arrière

Dessous

Prise REMOTE

Bouton de défilement

Vers le haut/bas : sélectionne les paramètres

de menu Pression : confirme la sélection de menu

Touche MENU

Pression : ouvre le menu, retour au dernier

écran

Fente pour carte SD

Prise d’entrée MIC/LINE	Entrée 1	Entrée 2
(fournit une alimentation de	Entrée 1	Entrée 2
(fournit une alimentation de
type plug-in)		Orifice pour dragonne
		Orifice pour dragonne
Haut-parleur (arrière)

		XLR			Jack 3 points (TRS)
Capot du compartiment	2		1			Pointe : point chaud
des piles (arrière)			1	: masse		Bague : point froid



			2	: point chaud		Manchon : masse
	3		3	: point froid		Manchon : masse
	3		3	: point froid

H5 Handy Recorder

Le micro XY mic fourni avec le peut être échangé avec une autre capsule d'entrée en fonction de vos besoins.

Il possède deux micros directionnels croisés.

90°

Fonctions

•La structure à monture anti-choc minimise le bruit des vibrations externes.

•Le micro peut accepter de recevoir une pression acoustique atteignant 140 dB SPL, ce qui lui permet de capturer des sons que les enregistreurs précédents ne pouvaient pas traiter.

•Son tridimensionnel avec profondeur et largeur naturelles.

NOTE

Le micro XY a une prise d'entrée MIC/LINE qui peut servir à brancher un micro ou un appareil de niveau ligne externe. Cette prise peut également fournir une alimentation de type plug-in aux micros qui l'utilisent (→P. 97)

En maintenant pressés les boutons sur les côtés du micro, connectez ce dernier à l'unité centrale en l'insérant à fond.

En maintenant pressés

les boutons sur les côtés

du micro, retirez-le de

l'unité centrale.

NOTE

•Lors de la déconnexion d'un micro, ne forcez pas trop. Cela endommagerait le micro ou l'unité centrale.

•L'enregistrement s'arrêtera si un micro est retiré en cours d'enregistrement.

micros des Présentation

1/2 entrées aux appareils micros/autres de Connexion

En plus des entrées gauche/droite (G/D ou L/R en anglais) du micro XY, le possède aussi des entrées 1/2. Elles peuvent être utilisées en même temps pour enregistrer jusqu'à 4 pistes simultanément.

Vous pouvez brancher des micros, instruments et autres appareils aux entrées 1/2.

Connectez directement les claviers et tables de mixage aux

Entrées G/D (L/R)

prises jack 3 points (TRS) des entrées 1/2.

L'entrée directe des guitares et basses passives n'est pas prise en charge. Connectez ces instruments au travers d'une table de mixage ou d'une unité d'effets.

Activez la fonction PAD (atténuateur) lorsque vous branchez une table de mixage ou un autre appareil dont le niveau de sortie standard est de +4 dB (→ P. 98).

Entrée 1								Entrée 2

Connectez des micros dynamiques et électrostatiques (à condensateur) aux prises XLR des entrées 1/2.

Une alimentation fantôme (+12 V/+24 V/+48 V) peut être fournie aux micros électrostatiques (→ P. 96).

L'enregistrement est possible dans toute une variété de situations, telles que les suivantes.

Pour filmer

•Micro d'entrée L/R : sujet principal

•Micros canon/cravate connectés aux entrées 1/2 : interprète

Micro canon	Micro cravate

L/R

Micro cravate

H5 Handy Recorder

Enregistrement de concert

•Micro d'entrée L/R : prestation sur scène

•Entrées 1/2 : sorties ligne de la table de mixage

L/R

Table de mixage

1/2 entrées aux appareils micros/autres de Connexion

l'affichage de Présentation

Mode MULTI FILE

Mode STEREO FILE

Nom du projet lu quand

Nom du micro connecté

on presse la touche

Icône de statut

(en enregistrement,

aux entrées L/R

c’est le nom du projet

Enregistrement de secours

enregistré)

À l’arrêt

activé (→ P. 32)

Compteur (temps

Indicateur de charge des piles

enregistrement

d'enregistrement

restant (→ P. 99)

Pleine

En pause

Nom du dossier

Vide

Pistes L/R

Pistes 1/2

Indicateur d’écrêtage

Indicateur de niveau

LO CUT

(niveau d’entrée

d’enregistrement)

(→ P. 93)

COMP/

LIMITER

Atténuateur et entrées affectées (→ P. 98)

(→ P. 94)

MS STEREO

Tension d’alimentation fantôme

MATRIX

et entrées affectées (→ P. 96)

(→ P. 86)

Format d’enregistrement

(en emploi comme interface audio, le réglage

de l’ordinateur ou de l’iPad est affiché)

Nom du fichier lu quand on presse la touche

(en enregistrement, c’est le nom du projet enregistré)

Mode MULTI FILE

Nom du

projet lu

Nom du micro connecté

Icône de statut

Compteur (temps de

aux entrées L/R

En lecture

lecture restant ou

Indicateur de

écoulé) (→ P. 100)

charge des piles

En pause

Nom du dossier

Indicateur

d’écrêtage

Piste stéréo

Pistes mono

Indicateur de

niveau (niveau

de lecture)

Format de lecture

Vitesse de lecture

Lecture en boucle (→ P. 46)

(→ P. 44)

Commande de hauteur (→ P. 42)

H5 Handy Recorder

Mode STEREO FILE

Nom du fichier lu

l'affichage de Présentation

l'alimentation de Fourniture

1. Coupez l'alimentation puis retirez le capot des piles.

Pousser vers le bas et ouvrir

2. Installez les piles.

3. Replacez le capot des piles.

NOTE

•Utilisez des piles alcalines ou des batteries rechargeables NiMH.

•Si le témoin de charge se vide, coupez immédiatement l'alimentation et installez de nouvelles piles.

•Indiquez le type des piles/ batteries utilisées (→ P. 17).

1. Branchez un câble USB au port USB.

2. Branchez l'adaptateur à une prise secteur.

1. Éteignez l'unité et ouvrez le capot de la fente pour carte SD.

2. Insérez la carte SD dans la fente.

Pour éjecter une carte SD :

Poussez-la un peu plus dans la fente pour la faire ressortir

et tirez-la en dehors.

H5 Handy Recorder

NOTE

•Coupez toujours l'alimentation avant d'insérer ou de retirer une carte SD. Insérer ou retirer une carte

avec l'appareil sous tension peut entraîner la perte de données.

•Quand vous insérez une carte SD, veillez à insérer la bonne extrémité avec la face supérieure comme représenté.

•S'il n'y a pas de carte SD chargée, il n'est pas possible d'enregistrer ni de lire.

•Voir « Formatage de cartes SD » (→ P. 106).

Préparations

SD carte d'une Chargement

Préparations

tension hors et sous Mise

Mise sous tension		Mise hors tension
1. Faites glisser	sur .	1. Faites glisser	sur .

NOTE

•À la première mise sous tension après l'achat, vous devez régler la date et l'heure (→ P. 16).

•Si « No SD Card! » (pas de carte SD) s'affiche, vérifiez que la carte SD est correctement insérée.

•Si « Card Protected! » (carte protégée) s'affiche, c'est que la protection de la carte SD contre l'écriture est activée. Faites glisser le commutateur de protection de la carte SD pour désactiver la protection contre l'écriture.

•Si « Invalid Card! » (carte non valable) s'affiche, c'est que la carte n'est pas correctement formatée. Formatez la carte ou utilisez une autre carte. Voir « Formatage de cartes SD » (→ P. 106).

NOTE

Maintenez le commutateur dans cette position jusqu'à ce qu'apparaisse « Goodbye SeeYou! » (Au revoir, à bientôt !).

H5 Handy Recorder

Emploi de la fonction de verrouillage des commandes (Hold)

Le a une fonction de verrouillage qui désactive les touches afin d'éviter une manipulation accidentelle durant l'enregistrement.

	Déverrouillage
Verrouillage	1. Faites glisser
1. Faites glisser	1. Faites glisser	au centre.
1. Faites glisser	sur
HOLD.

NOTE

La télécommande reste fonctionnelle quand la fonction de verrouillage est activée.

Préparations

tension hors et sous Mise

Préparations

l'heure de et date la de Réglage

Réglage de la date et de l'heure*

Régler la date et l'heure permet à l'enregistreur d'horodater les fichiers.

1. Pressez .

2. Avec , sélectionnez

«SYSTEM » (système) et pressez .

3.Avec , sélectionnez

«DATE/TIME » (date/ heure) et pressez .

4. Changez le réglage.

■ Changement des réglages

Déplacer le curseur : bougez vers le haut et le bas

Changer la valeur : pressez , puis

bougez vers le haut et le bas

Confirmer le changement : pressez

5. Pressez .

Cela termine le réglage de la date et l'heure.

*À la première mise sous tension après l'achat, vous devez régler la date et l'heure.

Indiquez le type des piles/batteries utilisées pour obtenir un affichage fidèle de la charge restante.

1. Pressez .

2. Avec , sélectionnez

«SYSTEM » (système) et pressez .

3.Avec , sélectionnez

«BATTERY TYPE » (type

des piles/batteries) et pressez .

4. Avec , sélectionnez le type voulu et pressez .

H5 Handy Recorder

Préparations

utilisées piles/batteries des type du Réglage

d'enregistrement Processus

L'enregistrement suit la procédure représentée ci-dessous.

Si vous utilisez le mode MULTI FILE du , les données d'enregistrement et de lecture sont gérées par unités appelées projets.

En mode STEREO FILE, ces données sont gérées par fichiers.

	Mise sous	Préparation à	Enregistrement	Lecture	Superposition
Connexion	tension			et contrôle
		l’enregistrement	(→ P. 24)		et édition
	(→ P. 14)			(→ P. 38)

•Connectez le micro XY (→ P. 7).

•Connectez les micros, instruments et autres équipements aux entrées 1/2 (→ P. 8).

1. Réglez le mode d’enregistrement (→ P. 20)

•Sélectionnez le mode MULTI FILE ou STEREO FILE. Les types et formats de fichier d' enregistrement diffèrent selon le mode sélectionné.

•Vous pouvez aussi faire par exemple les réglages d’enregistrement automatique (→ P. 27), pré-enregistrement (→ P. 29), enregistrement de secours (→ P. 32), filtre coupe-bas (→ P. 93), compresseur/limiteur (→ P. 94) et métronome (→ P. 80).

•Lancez l’enreg. :

•Arrêtez l’enreg. :

•Vous pouvez aussi placer des marqueurs (→ P. 24).

•Mise en pause de l’enregistrement :

•Lancez la lecture :

•Arrêtez la lecture :

•Faire les réglages désirés de marqueur (→ P. 39), lecture en boucle (→ P. 46), vitesse de lecture (→ P. 44), hauteur de lecture (→ P. 42), mode de lecture (→ P. 41) et mélangeur de projet (→ P. 48).

•Vous pouvez par ex. superposer un enregistrement (→ P. 33), mixer dans un fichier stéréo (→ P. 54) et contrôler les informations de projet/fichier.

2. Sélectionnez les pistes d’enregistrement (→ P. 22)

•Sélectionnez-les à l’aide des touches de piste. Quand le voyant de la piste sélectionnée s’allume en rouge, le signal y entrant peut être écouté.

•En mode MULTI FILE, vous pouvez presser en même temps les deux touches de piste 1 et 2 pour les utiliser comme une piste stéréo (couplage stéréo).

3. Réglez les niveaux d’entrée.

•Pour chaque entrée, sélectionnez .

•Réglez-les pour que l' indicateur de niveau reste près de -12 dB à l’entrée du son le plus fort.

•Vous pouvez aussi régler le niveau du micro latéral (quand vous employez le micro MS) (→P. 31).

H5 Handy Recorder

Le a deux modes d'enregistrement : MULTI FILE et STEREO FILE.

Les types et formats de fichier d'enregistrement diffèrent en fonction du mode.

Les entrées L/R du micro XY ou d'une autre capsule d'entrée sont enregistrées dans les pistes L/R et les entrées 1/2 dans les pistes 1/2 sous formes de fichiers distincts. Comme les signaux des entrées sont enregistrés dans

des fichiers distincts, vous pouvez par exemple changer indépendamment leur volume et leur position durant la lecture, après l'enregistrement.

Seuls les formats WAV 44,1/48 kHz (16/24 bits) peuvent être sélectionnés pour enregistrer en mode MULTI FILE.

CONSEIL

En couplant les entrées 1 et 2, vous pouvez les enregistrer ensemble sous forme d'un seul fichier stéréo. Quand les entrées 1 et 2 sont couplées, deux fichiers stéréo sont donc créés. Un pour les entrées L/R et un pour les entrées 1/2.

L/R

♪ (stéréo)ZOOM0001_TrLR.WAV	M
	I

♪ZOOM0001_Tr1.WAV X

♪ ZOOM0001_Tr2.WAV R

1 2

Les entrées L/R du micro XY ou d'une autre capsule d'entrée et les entrées 1/2 sont enregistrées ensemble sous forme d'un seul fichier stéréo.

Dans ce mode, seules deux pistes peuvent être enregistrées, mais vous pouvez librement choisir le format d'enregistrement en fonction de votre objectif (→ P. 89). Utilisez ce mode lorsque vous voulez la plus haute qualité audio ou avez besoin de fichiers plus petits.

L/R

♪ ZOOM0001(stéréo) .WAV

1 2

Enregistrement

d'enregistrement modes des Présentation

Enregistrement

d'enregistrement mode du Sélection

1. Pressez .

2. Avec , sélectionnez « REC MODE » (mode d'enregistrement) et pressez .

3. Avec , sélectionnez le mode d'enregistrement et pressez .

H5 Handy Recorder

Structure des dossiers et fichiers du

Quand vous enregistrez avec le , des dossiers et des fichiers sont créés sur la carte SD de la façon suivante.

Root (racine)

Dossier du mode

MULTI FILE

MULTI

Sélectionnez FOLDER01-10 comme dossier où sauvegarder les projets

FOLDER01

FOLDER02

FOLDER10

Nom du projet :

ZOOM0002

Nom du projet :

DualStereo

Nom du projet :

140531-163015

Nom du projet : LongRecording

Nom du projet : ZOOM006

Enreg. de secours : non

Enreg. de secours : oui

Enreg. de secours : non

ZOOM0001

ZOOM0002

Entrées 1/2 :

mono

ZOOM0003

Entrées 1/2 :

stéréo

ZOOM0004

Mémo vocal :

oui

ZOOM0005

Créé si l’enreg. dépasse 2 Go

ZOOM0006

Enregistrement supplémentaire créé

Un nouveau projet est créé pour chaque enregistrement. Des dossiers sont créés pour chaque projet sur

la carte SD et nommés ZOOM0001-9999.

Dossier du mode STEREO FILE

STEREO

♪	Fichier stéréo des signaux
	d’entrée L/R enregistrés

ZOOM0002_TrLR.WAV

♪	Fichier mono du signal de
	l’entrée 1 enregistré

ZOOM0002_Tr1.WAV

♪	Fichier mono du signal de
	l’entrée 2 enregistré

ZOOM0002_Tr2.WAV

Fichier des réglages du projet

ZOOM0002.hprj

♪	Fichier stéréo des signaux
	d’entrée L/R enregistrés

ZOOM0003_TrLR.WAV

Fichier stéréo des signaux

♪des entrées 1/2 couplées en stéréo

ZOOM0003_Tr12.WAV

Fichier d’enregistrement

♪de secours des entrées L/R

ZOOM0003_TrLR_BU.WAV

Le ﬁchier des réglages a le même nom que

le projet

DualStereo.hprj

♪	Fichier stéréo des signaux
	d’entrée L/R enregistrés

ZOOM0004_TrLR.WAV

Fichier de mémo vocal ♪ enregistré

ZOOM0004_VM.MP3

Fichier de projet quand le nom de projet est réglé

sur « DATE »

140531-163015.hprj

Premier ﬁchier si

♪ l’enregistrement dépasse 2 Go

ZOOM0005_TrLR-0001.WAV

Second ﬁchier si

♪ l’enregistrement dépasse 2 Go

ZOOM0005_TrLR-0002.WAV

LongRecording.hprj

Premier ﬁchier stéréo

♪enregistré sur les pistes L/R

ZOOM0006_TrLR.WAV

Fichier stéréo

♪supplémentaire enregistré sur les pistes 1/2

ZOOM0006_Tr12-01.WAV

♪	Fichier stéréo créé par un
	mixage de réduction

ZOOM0006_ST001.WAV

ZOOM0006.hprj

FOLDER01				FOLDER02
		♪	Fichier stéréo des signaux			♪	Fichier stéréo des signaux
			Fichier stéréo des signaux				Fichier stéréo des signaux
			d’entrée L/R enregistrés				d’entrée L/R enregistrés
			d’entrée L/R enregistrés				d’entrée L/R enregistrés
	ZOOM0001.WAV				ZOOM0001.WAV
		♪	Fichier stéréo des signaux			♪	Fichier de sauvegarde
			des entrées 1/2 enregistrés				ZOOM0001.WAV
			des entrées 1/2 enregistrés				ZOOM0001.WAV
	ZOOM0002.WAV				ZOOM0001_BU.WAV
						♪	Fichier WAV stéréo du
							mixage des signaux mono
							des entrées 1/2

ZOOM0002_MN.WAV

FOLDER03

Fichier MP3 quand le

♪nom de ﬁchier est réglé sur « DATE »

140101-120000.MP3

Fichier MP3 quand le

♪nom de ﬁchier est réglé sur « DATE »

140101-120500.MP3

FOLDER04

FOLDER10

Premier ﬁchier si

♪l’enregistrement dépasse 2 Go

ZOOM0001.WAV

Second ﬁchier si

♪l’enregistrement dépasse 2 Go

ZOOM0002.WAV

Troisième ﬁchier si

♪l’enregistrement dépasse 2 Go

ZOOM0003.WAV

Enregistrement

H5 du fichiers et dossiers des Structure

Enregistrement

niveaux des réglage et entrées des Sélection

Sélectionnez comment utiliser les entrées L/R et les entrées 1/2.

En mode MULTI FILE, les entrées L/R seront enregistrées dans les pistes L/R et les entrées 1/2 dans les pistes 1 et 2.

3 1,2

Pressez les touches des pistes que vous souhaitez

enregistrer.

CONSEIL

Les voyants des touches des pistes sélectionnées s'allument en rouge et vous pouvez entendre au casque et par les sorties ligne les signaux envoyés à ces pistes.

NOTE

• En mode STEREO FILE, vous pouvez sélectionner les

entrées L/R en pressant la touche de piste L	ou	R	et
les entrées 1/2 en pressant la touche de piste	1	ou	2 .

•En mode STEREO FILE, les entrées L/R et 1/2 se sélectionnent par paire. Vous ne pouvez pas sélectionner un seul élément d'une des paires.

Si vous utilisez le mode STEREO FILE, sautez à l'étape 3.

Pour enregistrer les entrées 1/2 comme un fichier

stéréo en mode MULTI FILE, pressez la touche de

piste 2 en maintenant pressée 1 .

Pour désactiver le couplage stéréo, pressez la touche de piste 2 en maintenant à nouveau pressée 1 .

H5 Handy Recorder



CONSEIL						3. Tournez		pour
Si une capsule d'entrée de type combo (mixte) est						3. Tournez		pour
branchée aux entrées L/R, vous pouvez activer et							l'entrée sélectionnée
désactiver le couplage stéréo de ces pistes de la							l'entrée sélectionnée
désactiver le couplage stéréo de ces pistes de la							afin de régler le niveau
même façon en pressant la touche de piste				R	tout en		afin de régler le niveau
				R
maintenant pressée		L .
							d'entrée.	Mode MULTI FILE
							d'entrée.
NOTE
En mode d'enregistrement MULTI FILE
• Des fichiers sont créés comme suit pour chaque entrée
	sélectionnée.						CONSEIL
	Pistes enregistrées	Nom du fichier		Description			• Réglez-le pour que le niveau crête reste autour de
	Entrées L/R	ZOOMnnnn_TrLR.WAV	Fichier stéréo				-12 dB.
	Entrée 1	ZOOMnnnn_Tr1.WAV	Fichier mono				• En cas de distorsion du son bien que vous ayez baissé
	Entrée 2	ZOOMnnnn_Tr2.WAV	Fichier mono				le niveau d'entrée, essayez de changer la position des
	Entrées 1/2	ZOOMnnnn_Tr12.WAV	Fichier stéréo				le niveau d'entrée, essayez de changer la position des
	Entrées 1/2	ZOOMnnnn_Tr12.WAV	Fichier stéréo				micros et de régler le niveau de sortie des appareils
	(réglage stéréo)						micros et de régler le niveau de sortie des appareils
	(réglage stéréo)						connectés.
	Note : « nnnn » dans le nom de fichier est le numéro de projet.						connectés.
							• La fonction COMP/LIMITER (compresseur/limiteur) peut
• Tous les fichiers créés au cours du même enregistrement							• La fonction COMP/LIMITER (compresseur/limiteur) peut
• Tous les fichiers créés au cours du même enregistrement							être utilisée (→ P. 94).
	en mode MULTI FILE sont gérés comme une seule unité						être utilisée (→ P. 94).
	en mode MULTI FILE sont gérés comme une seule unité						• Le bruit du vent et d'autres sources peut être éliminé
	de projet.						• Le bruit du vent et d'autres sources peut être éliminé
	de projet.						durant l'enregistrement (→ P. 93).
En mode d'enregistrement STEREO FILE							durant l'enregistrement (→ P. 93).

•Des fichiers sont créés comme suit pour chaque entrée sélectionnée.

ZOOMnnnn.WAV/ZOOMnnnn.MP3 (fichier stéréo)

Note : « nnnn » dans le nom de fichier est le numéro de fichier.

•En mode STEREO FILE, ces données sont gérées par fichiers.

Enregistrement

niveaux des réglage et entrées des Sélection

1. Pressez .

3
4	1

Mode MULTI FILE

Mode STEREO FILE

Cela lance l'enregistrement.

Pressez pour placer un marqueur qui pourra servir de repère durant la lecture.

CONSEIL

Durant la lecture, vous pouvez presser et pour sauter aux endroits où des marqueurs ont été ajoutés.

NOTE

•Les marqueurs ne peuvent être ajoutés que dans des fichiers au format WAV.

Pressez pour mettre en pause.

NOTE

•Quand l'enregistrement est mis en pause, un marqueur est ajouté à cet endroit.

•Pressez pour reprendre l'enregistrement.

4. Pressez pour arrêter.

NOTE

•En mode MULTI FILE, un même projet peut contenir un maximum de 99 marqueurs. En mode STEREO FILE, un même fichier peut contenir un maximum de 99 marqueurs.

•Si la taille du fichier dépasse 2 Go lors d'un enregistrement en mode MULTI FILE, un nouveau fichier sera automatiquement créé dans le même projet et l'enregistrement se poursuivra sans interruption. Si cela se produit, des numéros sont ajoutés à la fin des noms de fichier : « -0001 » pour le premier fichier, « -0002 » pour le second fichier et ainsi de suite.

•Si la taille du fichier dépasse 2 Go lors d'un enregistrement en mode STEREO FILE, un nouveau fichier sera automatiquement créé dans le même projet et l'enregistrement se poursuivra sans interruption.

H5 Handy Recorder

Enregistrement

projets/fichiers des sauvegarde de dossier du Choix

Choisissez un des dix dossiers pour sauvegarder les nouveaux projets (en mode MULTI FILE) et fichiers (en mode STEREO FILE) enregistrés.

1. Pressez .

2. Avec , sélectionnez « FOLDER » (dossier) et pressez .

Mode MULTI FILE

Mode STEREO FILE

3. Avec , sélectionnez le dossier où vous désirez

sauvegarder et pressez

H5 Handy Recorder

L'enregistrement peut être automatiquement lancé et arrêté en réponse à la variation du niveau d'entrée.

1.	Pressez	.
2.	Avec	, sélectionnez « REC » (enregistrement)
	et pressez	.

Mode MULTI FILE

Mode STEREO FILE

3. Avec ,

sélectionnez « AUTO

REC » (enregistrement

automatique) et pressez

4. Avec , sélectionnez « ON/OFF » et pressez

5. Avec , sélectionnez « ON » et pressez .

NOTE

D'autres réglages de la fonction d'enregistrement automatique peuvent être modifiés (→ P. 90).

SUITE

Enregistrement

automatique Enregistrement

Enregistrement

automatique Enregistrement

Enregistrement automatique (suite)

6. Retournez à l'écran d'accueil.

Une ligne pointillée apparaît en regard du niveau de

déclenchement de l'enregistrement automatique.

Mode MULTI FILE

Mode STEREO FILE

7. Pressez .

L'enregistrement est armé.

Mode MULTI FILE

Mode STEREO FILE

CONSEIL

Quand le niveau d'entrée dépasse le seuil réglé (affiché sur l'indicateur de niveau), l'enregistrement démarre automatiquement. Vous pouvez aussi régler l'enregistrement pour qu'il s'arrête automatiquement

quand le niveau d'entrée descend en-dessous d'un seuil déterminé (→ P. 91).

8. Pressez lorsque vous souhaitez mettre fin à l’armement de l’enregistrement ou arrêter

l’enregistrement.

Mode MULTI FILE

Mode STEREO FILE

NOTE

Cela ne peut pas être utilisé en même temps que les fonctions PRE REC, METRONOME et PRE COUNT. Quand la fonction AUTO REC est activée (ON), ces autres fonctions sont désactivées.

H5 Handy Recorder

Format d’enregistrement limité au WAV 44,1/48 kHz, 16/24 bits

Les formats WAV 96 kHz, 16/24 bits et MP3 sont aussi acceptés.

Vous pouvez faire démarrer l’enregistrement deux secondes avant le moment où vous pressez le bouton en réglant l'enregistreur pour qu'il capture constamment le signal entrant. C'est utile quand, par exemple, une prestation démarre soudainement.

1.	Pressez	.	4. Avec	, sélectionnez
2.			« ON » et pressez		.
2.	Avec	, sélectionnez « REC » (enregistrement)

et pressez .

NOTE

Cela ne peut pas être utilisé en même temps que les fonctions AUTO REC, METRONOME et PRE COUNT. Si l'une de celles-ci est activée (ON), la fonction PRE REC est désactivée.

Mode MULTI FILE

Mode STEREO FILE

3. Avec , sélectionnez « PRE REC » (pré-
