9 inch portable MPEG-4 DVD-Player with USB,

DVB-T and SD Card Reader

HSD 7790

OPERATION MANUAL BEDIENUNGSANLEITUNG MANUEL D'EMPLOI

Inhaltsverzeichnis

Sicherheitshinweise

4

Hinweise

7

Batterie



Batterie Laden und Lagern

9

Batterie im Auto

9

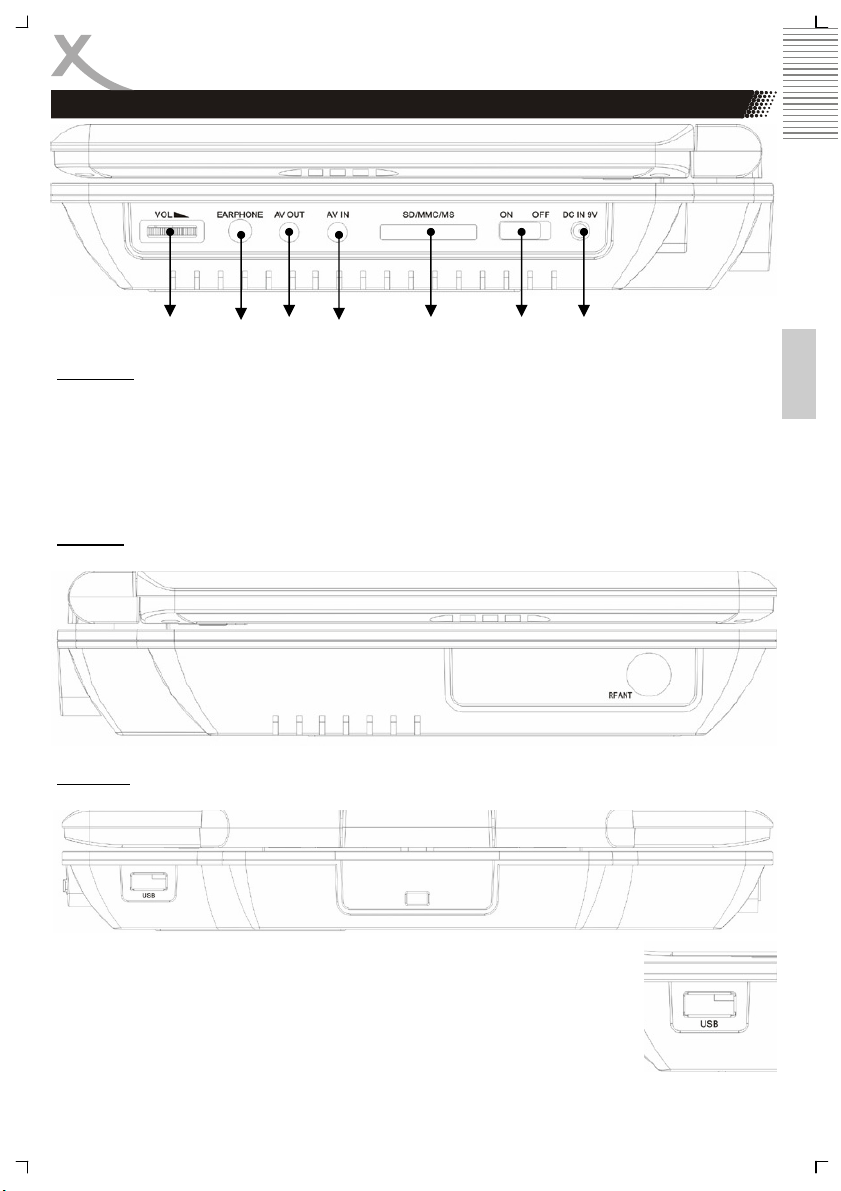

Bedienelemente

10

Fernbedienung



Batterien einlegen

12

Tasten der Fernbedienung

13

Verbinden



Anschluss an ein TV-Gerät

14

Anschluss eines Kopfhörers/Ohrhörers

14

Audio/Video-Eingang

14

Abspielen einer Disk



Play / Pause / Stopp / Vor- /Rücklauf / Track/Kapitel

15

Audiosprache / Untertitel / Wiederholfunktion

16

Gehe zu (Suche) / Zoom / Lautstärke / USB

17

Information / Bildschirmeinstellung

18

JPEG-Bilder

19

Musikdateien

20

MPEG-1, MPEG-2 und MPEG-4 Dateien

21

USB Anschluss

22

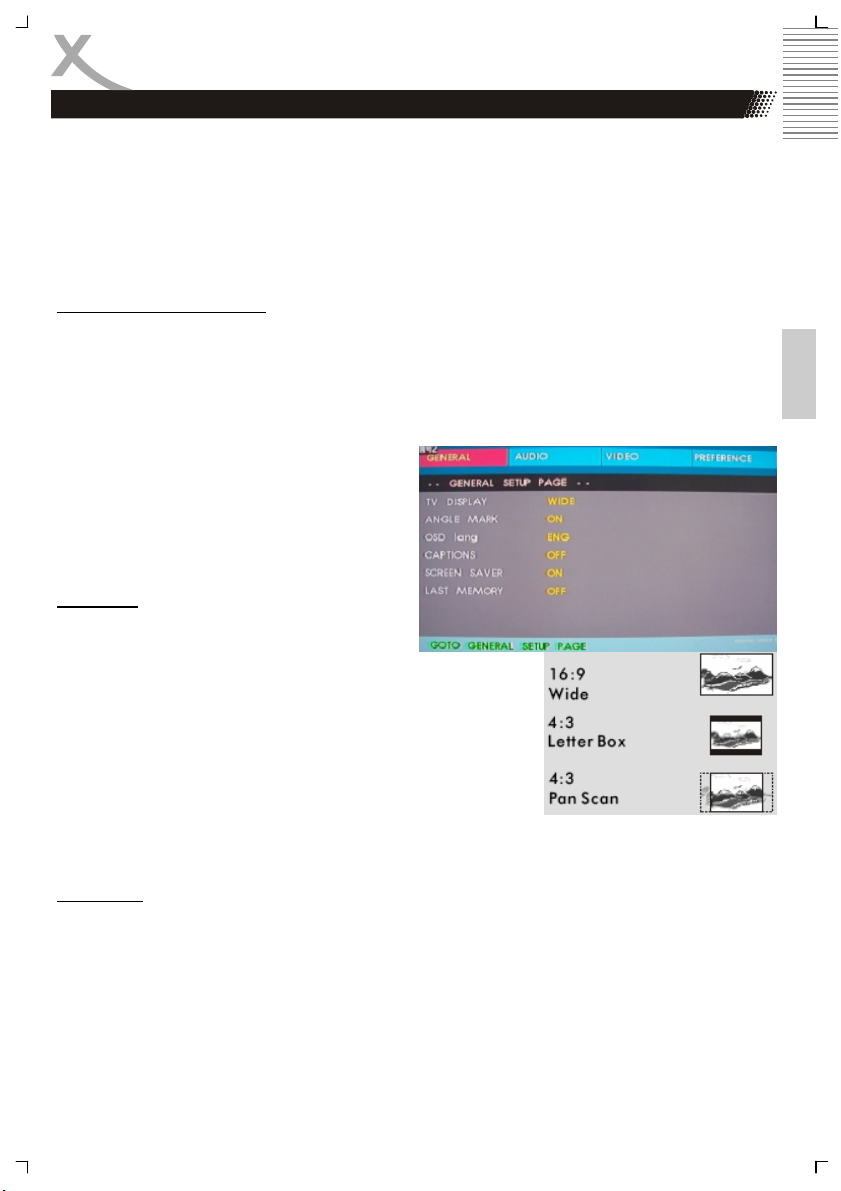

DVD Einstellung

23

Fehlerbehebung DVD

28

DVB-T



Anschließen der Antenne

29

Erstinstallation

29

Weitere Funktionen

30

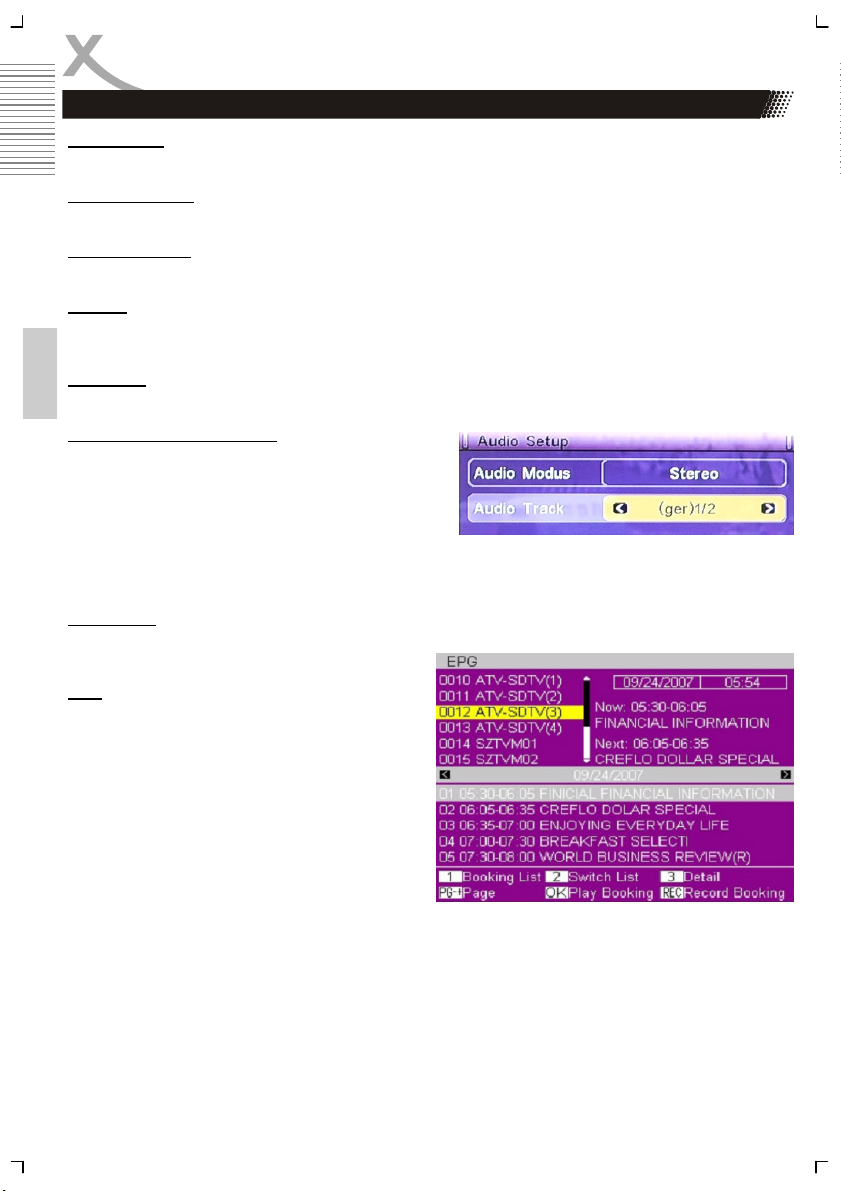

EPG

31

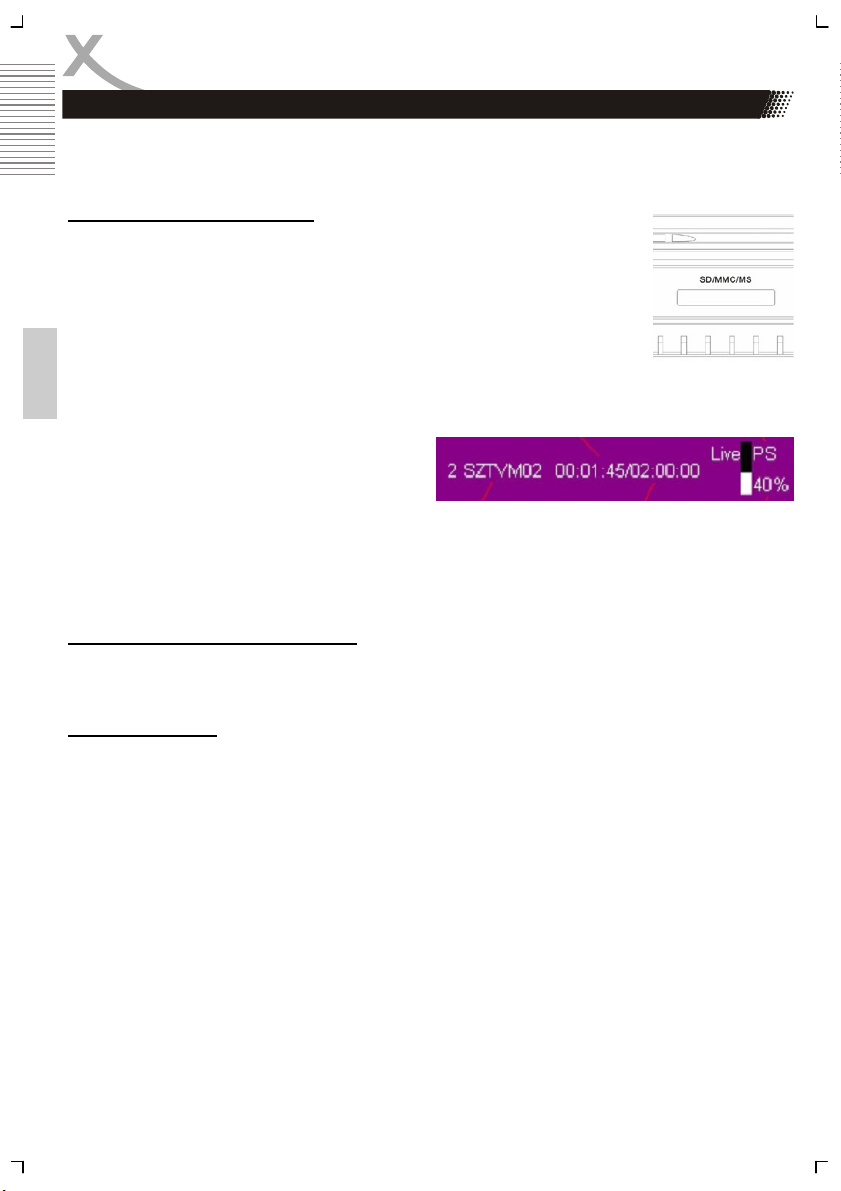

Aufnahme

32

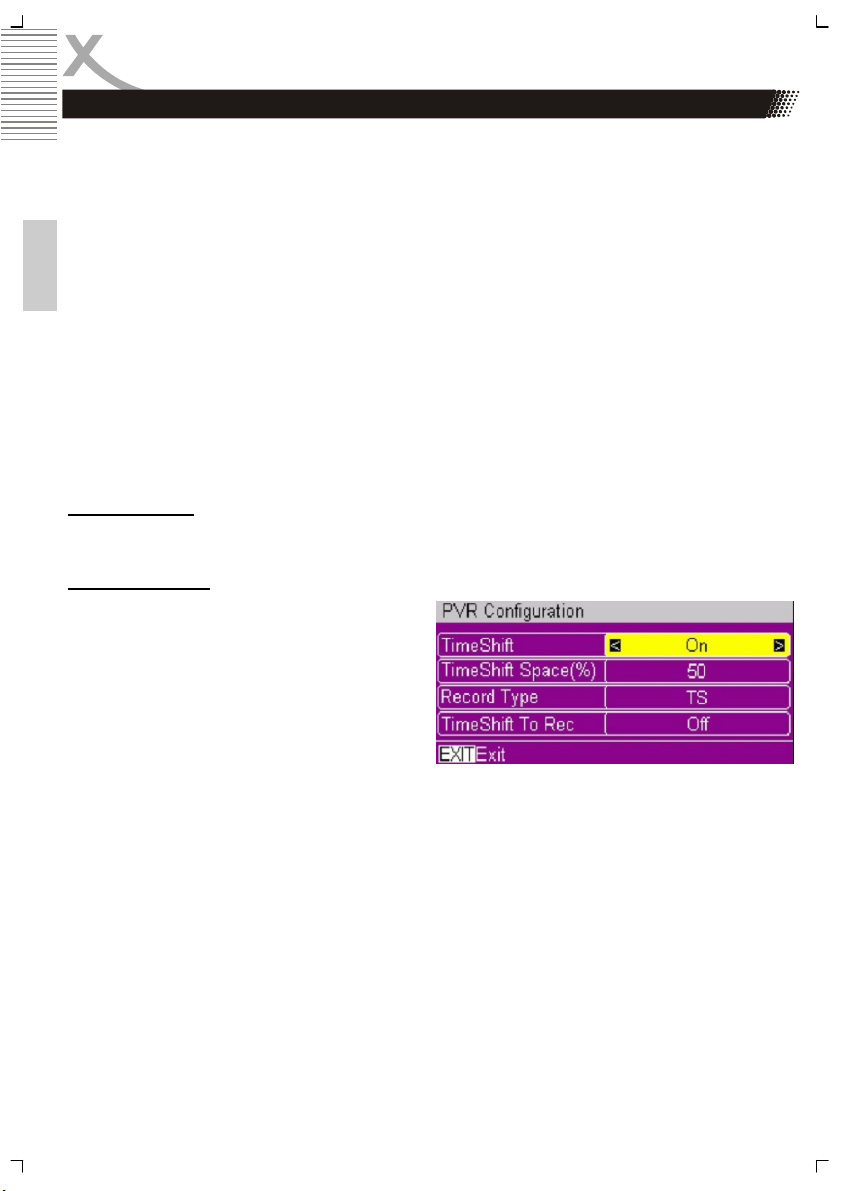

Time-Shift

33

DVB-T Einstellung

33

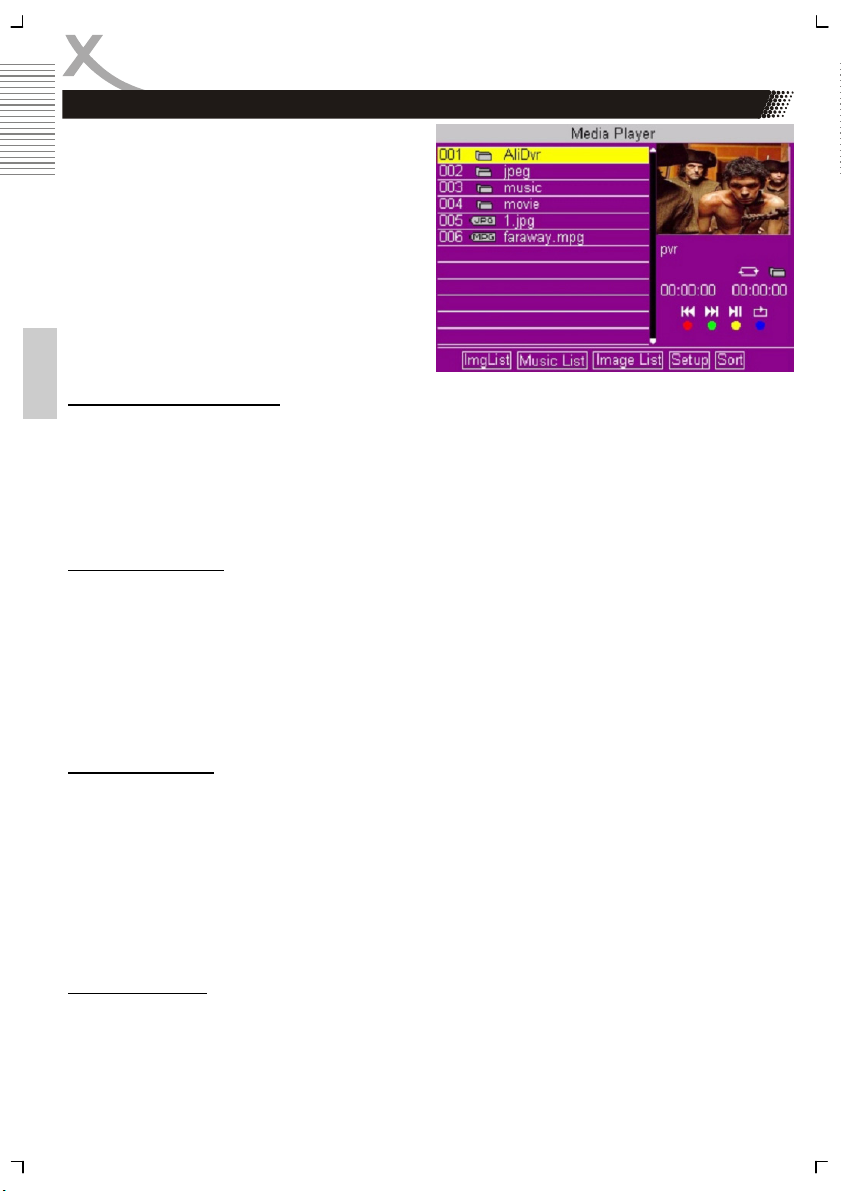

Media-Player

44

Fehlerbehebung DVB-T

46

Spezifikation

47

Glossar

48

HSD 7790

Deutsch

3

SICHERHEITSHINWEISE

Deutsch

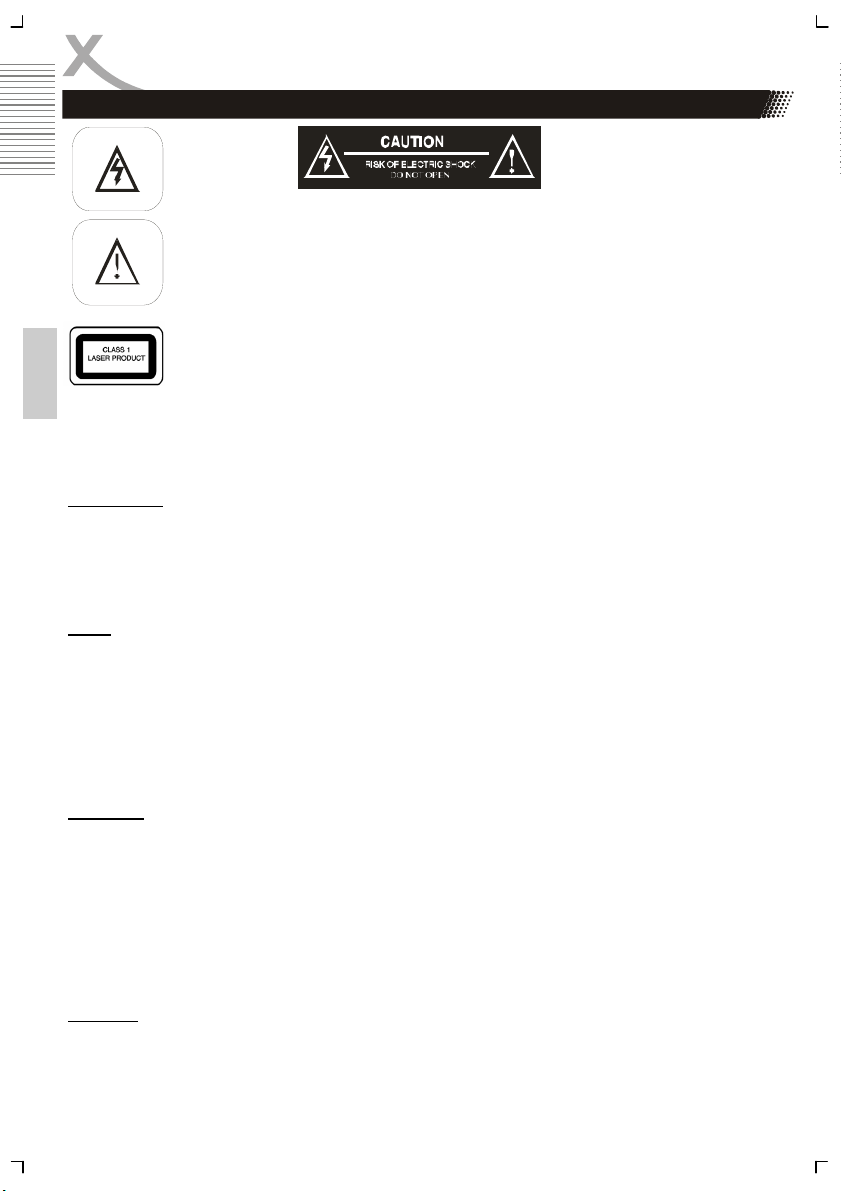

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungsund Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Audiospielers. Diese Standards wurden entwickelt, um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und sollte wie in der Anleitung vorgeschrieben installiert werden. Ansonsten kann es zu Störungen des Radios oder Fernsehers kommen, zum Beispiel beim Einoder Ausschalten des DVD Spielers.

Bedienungsanleitung

1.Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.

2.Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.

3.Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Laser

Dieses Gerät enthält ein Lasersystem der Klasse 1.

1.Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.

2.Die Laserstrahlung kann Augenschäden hervorrufen.

3.Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an Ihren Händler.

4.Das Gerät ist nur von Servicemitarbeitern zu öffnen.

5.Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies zum Austritt von gefährlicher Laserstrahlungen führen.

Verwendung

1.Verwenden Sie das Gerät nur zu dem Abspielen von Video-DVD, Video-CD und Audio-CD.

2.Abspielen von Inhalten (Video, Bilder und Musik) von USB-Speichermedien.

3.Bitte beachten Sie, dass der USB Anschluss mit dem DVD-Player gekoppelt ist.

4.Empfang von digitalen terrestrischen Programmen (DVB-T).

5.Aufnahme von Sendungen auf SD Speicherkarten (PVR Ready).

6.Nutzung der Time-Shift-Funktion (nur bei eingelegter SD-Speicherkarte).

7.Abspielen von Inhalten (Video, Bilder und Musik) von SD-Speicherkarten.

8.Jede andere Verwendung ist nicht gestattet.

USB Anschluss

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

4

HSD 7790



SICHERHEITSHINWEISE





























Stromversorgung





















































1.

Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.





2.

Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten







Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.





3.

Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.





4.

Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte beschädigt oder

Deutsch





Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen





angebracht werden oder von dem Hersteller bezogen werden.





5.

Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das







Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastun-







gen des Kabels, insbesondere an Buchsen und Steckern.





6.

Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker







und nicht am Kabel. Das Kabel könnte ansonsten reißen.





7.

Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden,







vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitz-







einschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall,







dass das Gerät längere Zeit nicht genutzt wird.





8.

Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbe-







aufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel . Dies verhin-







dert Schäden aufgrund von Blitzschlägen.





9.

Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen







angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der







Kontakt mit solchen Leitungen tödlich enden kann.





10.

Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,







dass diese oder das Kabel geerdet sind.





11.

Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu







Bränden oder elektrischen Schocks führen kann.





12.

In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stel-







len Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.





13.

Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.





14.

Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuch-







ten Tuch gereinigt werden.





15.

Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie den Player länger







nicht nutzen.





Batterie

1.Die Batterie (Akkumulator) ist Teil des Gerätes und intern eingebaut.

2.Öffnen Sie nicht das Gerät, um an die Batterie zu gelangen.

3.Es besteht das Risiko von Verbrennungen und Feuer bei falscher Benutzung. Öffnen, beschädigen oder überladen Sie die Batterien nicht und verhindern Sie Kontakt mit Feuer und Wasser.

4.Batterien gehören nicht in den Hausmüll. Jeder Verbraucher in der EU ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben. Die Batterien werden dadurch einer umweltschonenden Entsorgung zugeführt.

5.Die Spannung während des Aufladens darf nicht über 9 V liegen.

6.Bitte beachten Sie die gesonderten Hinweise in der Anleitung.

HSD 7790

5







SICHERHEITSHINWEISE





























Betrieb und Aufstellung





















































1.

Während der Wiedergabe dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie den







Player nicht, sonst könnte die CD beschädigt werden.





2.

Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.





3.

Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte beschädigt oder



Deutsch



Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen





angebracht werden oder von dem Hersteller bezogen werden.





4.

Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige







Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.





5.

Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernse-







her anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirm-







schoner oder schalten Sie das Gerät aus.





6.

Betreiben Sie den Player nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu







Schäden am Bildschirm führen.





7.

Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte







zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.





8.

Legen Sie ausschließlich CDs oder DVDs in das Laufwerk.





9.

Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.





10.

Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen







immer frei gehalten werden.





11.

Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert wer-







den.





12.

Vermeiden Sie Hitzestau am Gerät.





13.

Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.





14.

Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.





15.

Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beein-







trächtigt die Funktion und könnte zu Schädigungen führen.

Servicefall

1.Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2.Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a.Wenn das Netzteil oder Netzkabel defekt ist.

b.Wenn Gegenstände in das Gerät gefallen sind.

c.Wenn das Gerät mit Wasser in Berührung gekommen ist.

d.Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.

e.Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

3.Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

4.Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.

5.Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

Positionieren oder richten Sie die Empfangs-Antenne anders aus.

Vergrößern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.

Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestörte Gerät.

Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

6

HSD 7790

HINWEISE

Macrovision

U.S. Patens Nos. 4,631,603; 4,577,216; 4,819,098; 4,907,093; 5,315,448 and 6,516,132

"This product incorporates copyright protection technology that is protected by U.S. patents and other intellectual property rights. Use of this copyright protection technology must be authorized by Macrovision, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision. Reverse engineering or disassembly is prohibited."

Dolby

Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories. Confidential Unpublished works. 1992-1997 Dolby Laboratories, Inc. All rights reserved.

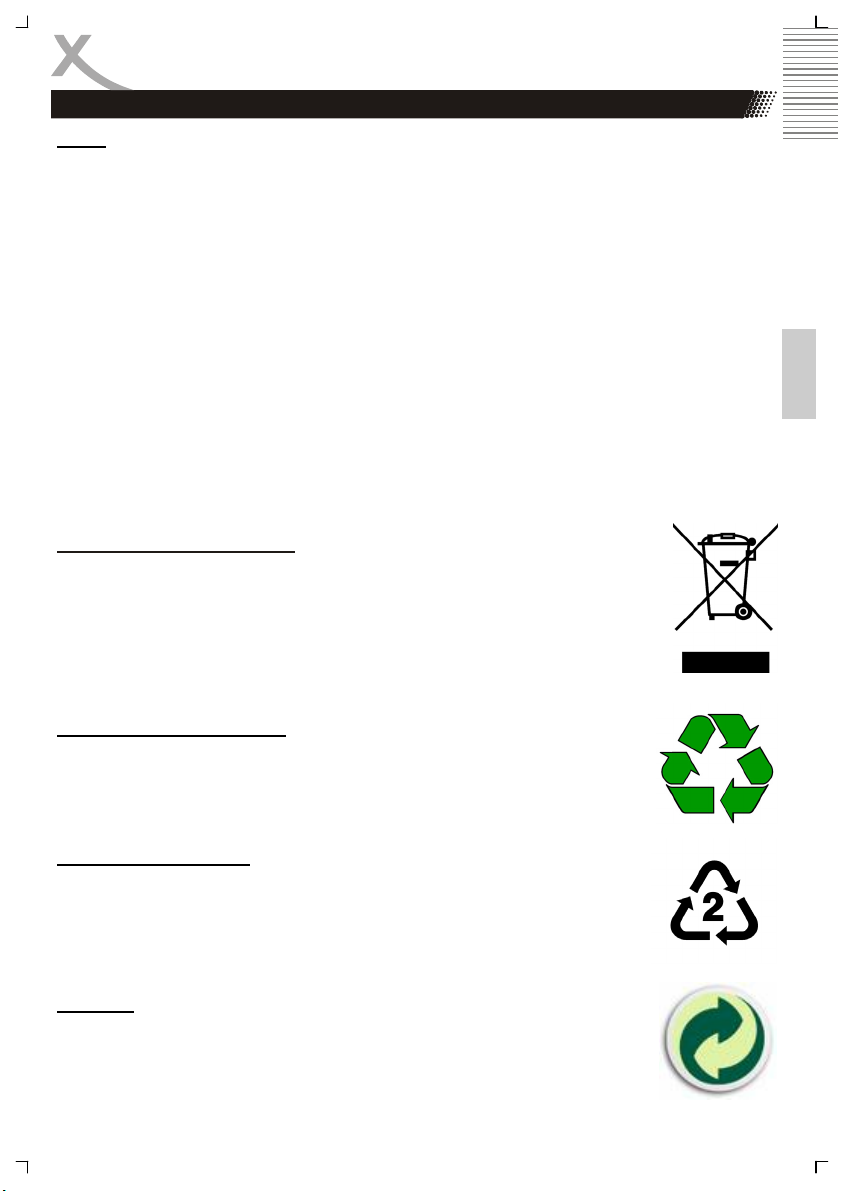

Reclycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

HSD 7790

Deutsch

7

Hinweise

Deutsch

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

HSD 7790

Fernbedienung mit Batterie

AC/DC Stromadapter

Audio/Video-Adapterkabel

Kopfhörer

Adapterkabel für den Zigarettenanzünder

Bedienungsanleitung

Garantiekarte

Hinweise:

Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.

Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.

Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.

Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

Tragbarer MPEG-4 DVD-Player 22,8 cm (9 Zoll) großer Bildschirm

Digitales Panel mit einer Auflösung von 800 x 480 Pixel LCD Bildschirm mit LED Hintergrundbeleuchtung

USB Schnittstelle zum Abspielen von Medien-Inhalten (Filme, Bilder oder Musik)

DVD-Player ist kompatibel zu Video-DVD, DVD+R (W), DVD+R DL, DVD-R (W), DVD-R DL, CD-R (W), CD-ROM, Audio-CD

DVD-Player spielt Video-DVD, VCD, SVCD, MPEG-1, MPEG-2, MPEG-4 (AVI Container), JPEG und MP3

DVB-T TV Tuner EPG und Teletext

SD-Kartenleser zum Abspielen von Medien-Inhalten (Filme, Bilder oder Musik)

PVR Ready Funktion - nimmt DVB-T Sendungen auf SDSpeicherkarten auf

Audio (Stereo)/Video Eingang

Audio (Stereo)/Video Ausgang

8

HSD 7790

BATTERIE

Batterie aufladen und Lagerung

1.Die Batterie ist Bestandteil des Gerätes. Sie wird immer auch dann aufgeladen, wenn das Gerät mit dem Stromnetz verbunden ist.

2.Zum Laden der Akku-Einheit schalten Sie den DVD-Player zunächst aus. Schließen Sie das Netzstromkabel (AC/DC) an den Netzstromeingang auf der linken Seite (DC IN) an. Stecken Sie dann das Netzstromkabel in die Steckdose.

3.Die mitgelieferten Batterien können bis zu 500 Mal aufgeladen werden. Es dauert ca. 4 bis 5 Stunden, bis die Batterien aufgeladen sind. Während des Ladevorgangs leuchtet die Lade- Deutsch anzeige rot auf, nach vollständigem Laden leuchtet sie grün auf. Eine vollständig aufgelade-

ne Batterie kann das Gerät bis zu 2,5 Stunden mit Strom versorgen. Der Energieverbrauch ist dabei abhängig von Bildschirmhelligkeit, Lautstärke etc.

4.Lagertemperatur und Feuchtigkeit (bei kurzer Lagerung) Aufbewahrung nur in einem trockenen Umfeld mit geringer Luftfeuchtigkeit (max. 85%) und einer Lagertemperatur zwischen 20°C und +45°C.

5.Der Akku darf nicht in Kontakt mit aggressiven Gasen kommen. Wenn diese Bedingungen nicht eingehalten werden, kann es zur Korrosion der metallischen Teile und damit zum Austritt von Batterieflüssigkeit kommen.

6.Lagerung über einen längeren Zeitraum (> 2 Jahre, -20°C bis +35°C) Eine längere Lagerdauer kann zum Entladen der Batterien führen. Bei längerer Lagerdauer sollten die Batterien bei Temperaturen zwischen +10°C und +30°C gelagert werden.

7.Nach längerer Lagedauer kann es vorkommen, dass die Ladeleistung der Batterien zunächst gemindert ist. Durch mehrfaches Entund Aufladen erlangen die Batterien aber wieder ihre ursprüngliche Leistung.

8.Wenn die Batterie für länger als 1 Jahr gelagert wird, sollte sie mindestens einmal pro Jahr aufgeladen werden, um ein vollständiges Entladen, Korrosion und den Austritt von Batterieflüssigkeit zu vermeiden.

9.Batterie nie ins Feuer werfen, nicht erhitzen und nicht ins Wasser werfen.

10.Batterie darf nicht geöffnet werden.

Gerät im Auto

1.Bitten verwenden Sie ausschließlich den originalen Fahrzeugadapter.

2.Der 9 V Zigarettenzünderadapter wird für Fahrzeuge verwendet, die eine 12 V Stromversorgung mit negativer Erdung haben.

3.Falls der Zigarettenanzünder oder der Zigarettenanzünderadapter verschmutzt ist, wird der Anschluss durch das schlechte Leiten des elektrischen Stroms heiß. Achten Sie auf saubere Kontakte am Zigarettenanzünderadapter und auf einem sauberen und nicht korrodierten Zigarettenanzünder.

4.Ziehen Sie die Batterie bei Benutzung des Zigarettenanzünderadapter ab.

5.Der Fahrzeugführer darf nie während der Fahrt am Gerät hantieren und keine Video auf dem Player anschauen.

6.Verwenden Sie zum Aufladen keinen Auto-Adapter.

7.Nach dem Gebrauch den Zigarettenanzünderadapter entfernen.

8.Verwenden Sie den mitgelieferten Zigarettenanzünderadapter nicht mit anderen Geräten.

Hinweise:

Laden Sie niemals die Batterie mit dem Zigarettenanzünderadapter auf.

Ziehen Sie die Batterie vor der Benutzung mit dem Zigarettenanzünder ab.

HSD 7790

9

Bedienelemente

Deutsch

13

12

11

10

1.

2.

3.

4.

5.

6.

7.

8.

9.

Die Elemente des HSD 7790

1.DVD/DTV/AV Taste

2.USB/CARD Taste

3.TFT An/Aus-Schalter (TFT ON/OFF)

4.DVD: Menü Taste (MENU)

5.Einstellungstaste für DVD und DVB-T (SETUP)

6.DVD: Stopp Taste (STOP)

7.DVD: Schnelles Spulen rückwärts (<<); Linke Navigationstaste

8.DVB-T: Kanalwechsel (CH-); DVD: Nächstes Stück/Kapitel/Datei; Navigationstaste UNTEN

9.Bestätigen Taste (OK); DVD: Wiedergabe starten oder Pause Taste

10.DVD: Schnelles Spulen vorwärts (>>); Rechte Navigationstaste

11.DVB-T: Kanalwechsel (CH+); DVD: Vorheriges Stück/Kapitel/Datei; Navigationstaste OBEN

12.LCD Bildschirm

13.Lautsprecher

10

HSD 7790

Bedienelemente

Deutsch

1.

2.

3.

4.

5.

6.

7.







Rechte Seite

1.Lautstärkeregler (VOL)

2.Kopfhörerausgang (EARPHONE)

3.Audio/Video Ausgang

4.Audio/Video Eingang

5.SD/MMC/MS Kartenleser

6.AN– und Aus-Schalter ON/OFF)

7.DC 9 Volt Eingang

Linke Seite

Auf der linken Seite befindet sich der Antenneneingang

Rückseite

Auf der Rückseite befindet sich der USB Anschluss.

HSD 7790

11







Fernbedienung





























Fernbedienung-Batterie und Bedienung

































1.

Öffnen Sie das Batteriefach.





















2.

Die Batterien für die Fernbedienung sind mit Folio umgepackt. Bitte ent-







fernen Sie die Folio.





3.

Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen







der Batterie auf die richtige Polarität (+/-).



Deutsch

4.

Schieben Sie die Batterieklappe wieder auf.



5.

Richten Sie die Fernbedienung immer auf das Sensor-Feld des DVD-







Players. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betra-







gen und der Operationswinkel nicht größer als 60° sein.





6.

Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HSD







7790 eine längere Zeit nicht benutzen.

Hinweise:

1.Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedienung beschädigen.

2.Austretende Batterieflüssigkeit mit einem Tuch entfernen.

3.Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.

4.Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.

5.Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

12

HSD 7790

Fernbedienung

Tasten der Fernbedienung

Die Tastenbelegung der Fernbedienung

1.

13. 2.

3.

14.

4.

5.

1. 15. 6.

7.

8.

16. 9.

2.

17.

10.



18.

11.



12.

3.

19.



4.

20.

13.

14.





5.

21.

15.



6.

22.

16.

7.

23.

17.

8.

24.

18.

19.

9.

25.

20.

10.

26.

21.





27.

22.

11.



28.

23.





12.

24.

25.

26.

27.

28.

Numerische Tasten (0 ... 9)

Einstellen-Taste (SETUP) Lautstärke verringern (VOL-) / Navigationstaste Links

Seite OBEN Taste (PgUp) USB Taste Informationstaste (INFO) Untertitel-Taste (SUB-T) Audio-Taste

Abspielen/Pause-Taste (PLAY/ PAUSE)

LCD Einstellen-Taste (LCD SETUP) Schneller Rücklauf (<<); DVB-T Modus: Rote Funktionstaste

Schneller Vorlauf-Taste (>>); DVB-T: Grüne Funktionstaste DVD/DVBT/AV Taste Stummschalten (MUTE) Wiederholen Taste (REPEAT); DVB- T: TV/Radio Taste

DVB-T: Kanalwechsel Taste (CH+); Navigationstaste OBEN

Beenden Taste (EXIT)

Bestätigen Taste (OK)

Lautstärke erhöhen Taste (VOL+); Navigationstaste Rechts

Seite UNTEN Taste (PgDn) DVB-T: Kanalwechsel Taste (CH-); Navigationstaste UNTEN

Suche Taste (GOTO); DVB-T: Aufnahme Taste (REC)

DVD: Vergrößern Taste (ZOOM); DVB-T: Favoriten Taste (FAV) DVD: Video-DVD Menü Taste (MENU); DVB-T: Teletext Taste (TEXT)

Stopp-Taste (STOP)

DVB-T: EPG Taste

DVD: Nächstes Stück/Kapitel Taste (>>|); DVB-T Blaue Funktionstaste DVD: Vorheriges Stück/Kapitel Taste (>>|); DVB-T Gelbe Funktionstaste

Deutsch

HSD 7790

13





Verbinden



















Anschluss an einem TV Fernsehgerät

















1.

Schalten Sie den Strom am Gerät ab, bevor Sie es mit weiteren Geräten verbinden.











2.

Verbinden Sie das Adapterkabel mit den 3,5 mm Klinkenstecker am AV OUT Anschluss.



3.

Verbinden Sie das gelbe Kabel mit dem gelben Anschluß am Adapterkabel und mit VIDEO IN





an der Seite des TV Fernsehgerätes.



4.

Schalten Sie den HSD 7790 in den AV Out Modus, indem Sie die DVD/DTV/AV mehrmals

Deutsch



drücken.

5.

Verbinden Sie das weisse und rote Kabel mit dem Adapterkabel und mit dem Audioeingang



des TV Fernsehgerätes.

Neben einem Kompentenkabel (A/V-Kabel) können Sie auch den HSD 7790 über die Scartschnittstelle am Fernseher unter Benutzung eines AV/Scart-Adapters anschliessen.

Anschluss eines Kopfhörers

1.Kopfhörer mit einem 3,5mm Klinkenstecker können an dieses Gerät angeschlossen werden.

2.Regulieren Sie die Lautstärke mit den Lautstärkenregler VOL.

3.Achten Sie auf die Lautstärke bei der Benutzung von Kopfhörer und schützen Sie ihre Ohren vor zu lauten Geräuschen.

Hinweis:

Benutzen Sie nicht dauerhaft über einen längeren Zeitraum die Ohrhörer.

Audio/Video-Eingang

Der HSD 7790 verfügt auch über einen Audio/Video-Eingang.

1.Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf dem LCD Bildschirm wiederzugeben, verbinden Sie das Audio/Video-Adapterkabel mit der Buchse AV IN und das andere Ende mit dem Audio/Videokabel und dem Wiedergabegerät.

2.Schalten Sie den HSD 7790 in den AV Modus, indem Sie die DVD/DTV/AV mehrmals drücken.

14

HSD 7790

DVD-Player

1.Drücken Sie die MENU Taste, um zum Menü zu gelangen.

2.Drücken Sie Navigationstasten oder die numerische Tasten, um zu dem Titel zu springen.

3.Drücken Sie OK oder den PLAY Knopf.

4.Der Player startet vom ausgewählten Titel.

Hinweis:

Sie können auch die vorgegebene Titelnummer eingeben, um direkt auszuwählen.

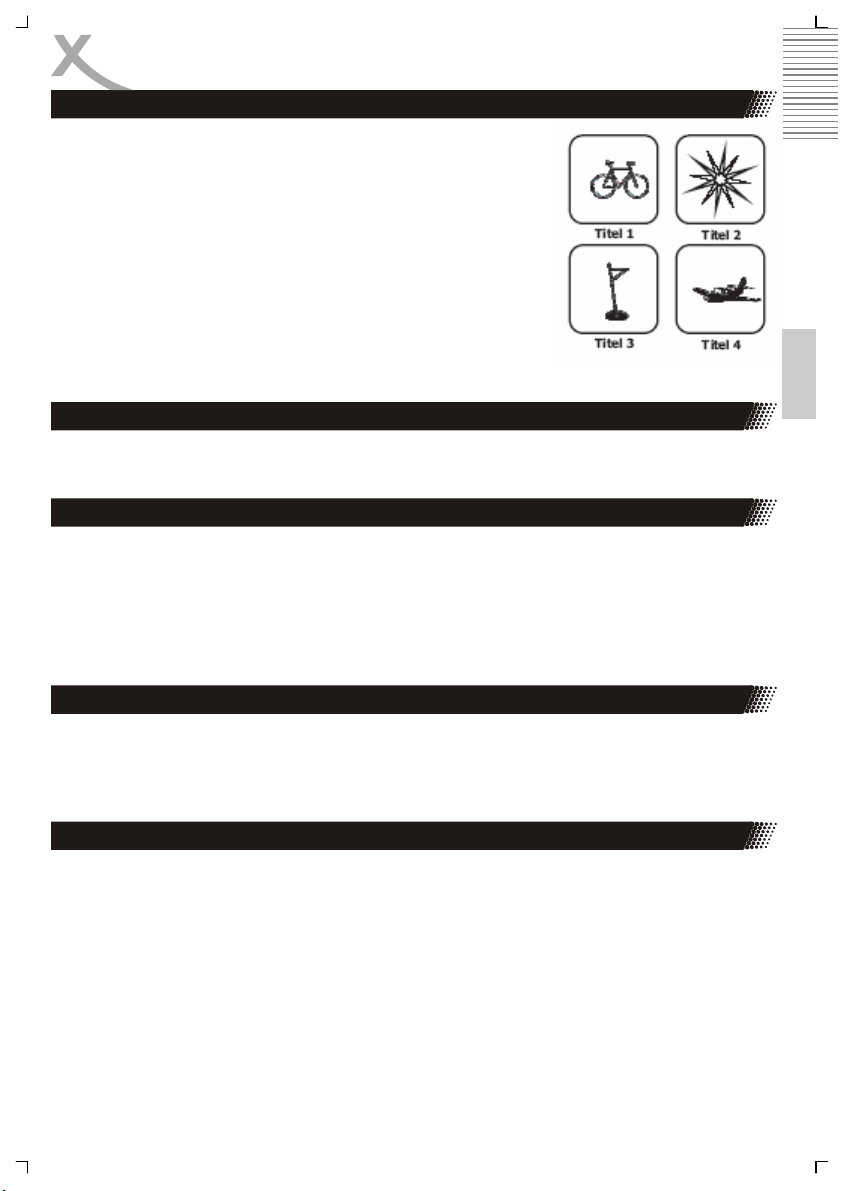

Ein Titel auf einer Video-DVD ist ein definierter und bestimmter Sektion. Wie in der neben stehenden Abbildung gezeigt, kann eine Video-DVD vier Titel enthalten. Hinter jedem Titel befindet sich zu, Beispiel ein Film oder Dokumentation. Die einzelnen Titel können natürlich auch weiter mit Kapitel unterteilt werden.

Deutsch

Wiedergabe unterbrechen (im Wiedergabemodus)

Drücken Sie PLAY/PAUSE auf der Fernbedienung oder die OK Taste und die Wiedergabe startet.

Wiedergabe unterbrechen (im Wiedergabemodus)

Drücken Sie PLAY/PAUSE auf der Fernbedienung während der Wiedergabe und das Bild hält an. Drücken Sie PLAY/PAUSE, um wieder in den normalen Modus zurückzukehren.

Wiedergabe unterbrechen

Drücken Sie die STOP Taste, um die Wiedergabe zu unterbrechen.

Drücken Sie noch einmal auf die Taste PLAY/PAUSE, um die Wiedergabe von der letzten Position fortzusetzen.

Drücken Sie zweimal auf die Taste STOP, um die Wiedergabe vollständig zu stoppen.

Schneller Rück- / Schneller Vorlauf

Drücken Sie << oder >> während des Abspielens auf der Fernbedienung und der HSD 7790 wechselt die Abspielgeschwindigkeit. Die Abspielgeschwindigkeit verdoppelt sich mit jedem weiteren Drücken der Taste. Die Sequenz ist:

Normal —> x2 —> x4 —> x8 —> x16 —> x32 —> Normal

Hinweis:

Manche Disk unterstützen diese Funktion nicht.

Kapitel / Track

Drücken Sie während der Wiedergabe die |<< oder >>| Taste um das vorherige oder nächste Kapitel, Musikstück, Bild oder Film zu starten.

HSD 7790

15

Deutsch

DVD-Player

Audiosprache ändern

Drücken Sie die AUDIO Taste während des Abspielens und der Player wechselt zu dem nächsten Audiospur bzw. Audiosprache (wenn diese verfügbar ist). Meistens sind auf einer Video-DVD mehrere Sprachen hinterlegt. Sie können jede einzelne Audiosprache durch mehrmalige Drücken der AUDIO Taste ansteuern.

Bei dem Abspielen einer MPEG-4 Datei mit z.B. Zwei Audiosprachen wechselt der HSD 7790 auch dieSprache mit dem Drücken der AUDIO Taste. Bei einer VCD wirden die verschiedenen Audiokanäle (Stereo, Links oder Rechts) gewechselt.

Hinweis:

Drücken Sie mehrmals die AUDIO Taste und dann gelangen Sie in der Regel zu der ursprünglichen Audiospur zurück.

Untertitel auswählen

Sie haben die Möglichkeit einen bevorzugten Untertitel, von denen die auf der DVD Video Disk enthalten sind auszuwählen. Drücken Sie die SUB-T Taste während der Wiedergabe.

Ausblenden des Untertitels

Drücken Sie die Untertitel-Taste während der Wiedergabe und der Untertitel wird ausgeblendet.

Wiederholfunktion

Dieses DVD-Gerät gibt Ihnen die Möglichkeit, bestimmte Titel in Endlosschleife wiederzugeben. (TITLE REPEAT, CHAPTER/TRACK REPEAT, A-B REPEAT).

1.Drücken Sie REPEAT während der normalen Wiedergabe.

2.Der REPEAT Modus wechselt jedesmal wenn Sie den Knopf drücken.

Abhängig von der Art der Disc (Video-DVD, VCD, order Daten) ändert sich die Wiederholenfunktion (REPEAT).

DVD-Video - Wiederhole Kapitel / Titel / Alle / Aus

Kapitel:

Wiederholt das aktuelle Kapitel

Titel:

Wiederholt den aktuellen Titel

Alle:

Wiederholt alle Tracks/Titel einer Disc.

Aus:

Schaltet die Wiederholenfunktion ab.

Video-CD, MPEG-1, MPEG-2, MEG-4, JPEG Disc - Wiederhole Track / Alle / Aus

Kapitel:

Wiederholt das aktuelle Kapitel

Alle:

Wiederholt alle Tracks/Titel einer Disc.

Aus:

Schaltet die Wiederholenfunktion ab.

Musik-Disc - Track / Alle / Aus

Kapitel:

Wiederholt das aktuelle Kapitel

Alle:

Wiederholt alle Tracks/Titel einer Disc.

Aus:

Schaltet die Wiederholenfunktion ab.

Hinweise:

1.Bei einer VCD mit PBC muss zuerst PBC deaktiviert werden, um die Wiederholenfunktion zu nutzen.

2.Die Wiederholenfunktion endet, wenn die Tasten NEXT oder PREV (|<< oder >>|) gedrückt wird.

16

HSD 7790

DVD-Player

Suche oder GOTO

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1.Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste GOTO aus.

2.Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten vor. Nach kurzer Zeit beginnt die Wiedergabe.

Zoom

Drücken Sie ZOOM während der Wiedergabe. Der DVD Player vergrößert das Bild im Zentrum. Drücken Sie Während des Zoomens und der Zoompunkt verändert sich.

Bei dem mehrmaligen Drücken der ZOOM Taste ändert sich die Vergrößernfunktion in folgender Weise:

Hinweis:

Diese Funktion ist bei manchen Disc nicht verfügbar.

Lautstärke

Die gewünschte Lautstärke stellen Sie mit den Lautstärkentasten VOL+ / VOL– am Gerät ein.

Stummschaltung

Drücken Sie die MUTE Taste und der Ton wird ausgeschaltet. Um den Ton wieder zu hören, drücken erneut die MUTE Taste auf der Fernbedienung.

Deutsch

USB Anschluss

Sie haben die Möglichkeit Filme, Bilder und Musik von USB Speicher wieder zugeben. Schließen Sie das USB Adapterkabel am USB Anschluss des HSD 7790 an und verbinden Sie dann Ihren USB Speicher. Drücken Sie dann die USB Taste und der USB Anschluss wird aktiviert.

Hinweis:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

HSD 7790

17

Deutsch

DVD-Player

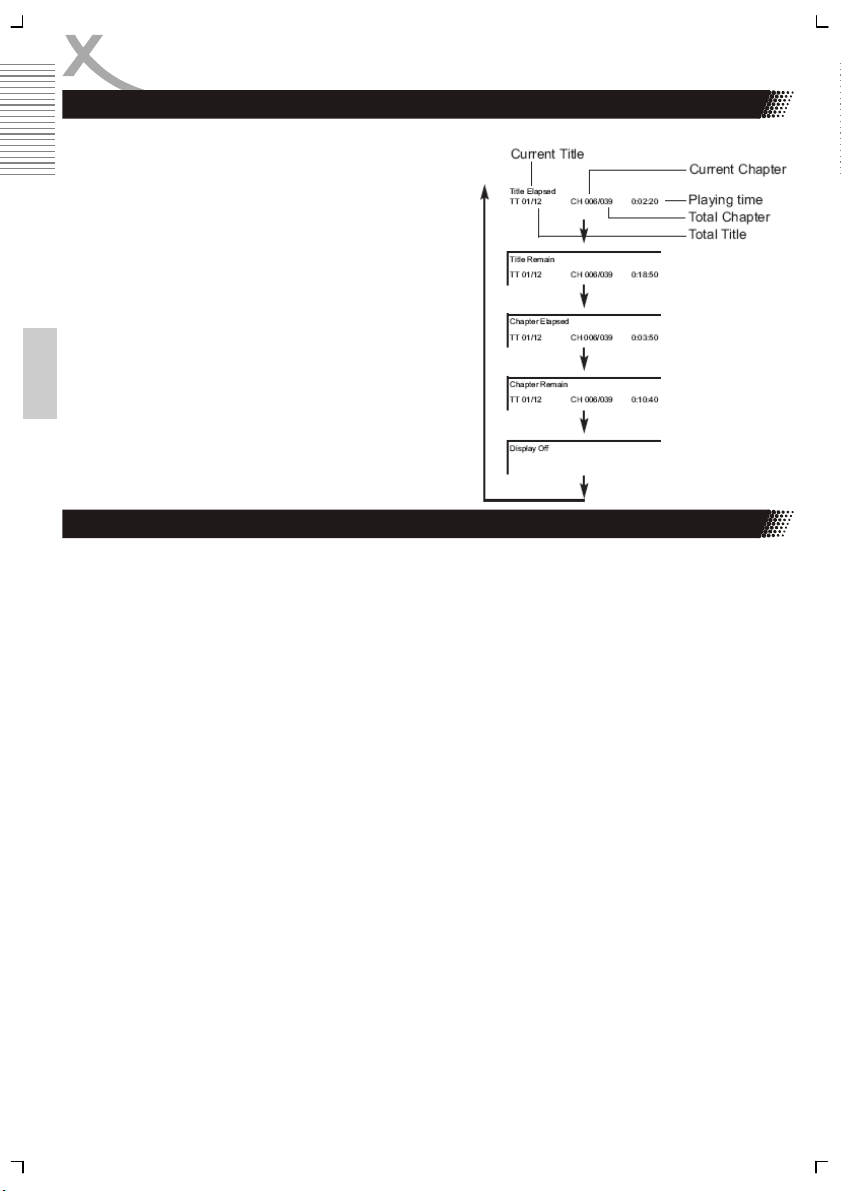

Informationsanzeige

Dieser DVD-Player zeigt den Betriebsstatus und DVDInformationen auf dem Bildschirm an. Drücken Sie dazu die OSD Taste.

Mit dieser Funktion können Sie folgende Informationen auf dem Fernseher sehen:

Aktueller Track und die Gesamtanzahl der Tracks (TT 01/22)

Aktuelles Kapitel und Gesamtanzahl der Kapitel (CH006/009)

Abgespielte Zeit

Mit dem mehrmaligen Drücken der Display Taste folgen weitere Informationen:

Abgelaufene Zeit des Titels (Title Remain)

Verbleibene Zeit des Titels (Title Elapsed)

Abgelaufene Zeit des Kapitels (Chapter Remain)

Verbleibene Zeit des Kapitels (Chapter Elapsed)

Im Falle einer Audio-CD/MPEG-4 Videodateien erscheinen folgende Informationen:

Abgelaufene Spielzeit (Single Remain)

Verbleibene Zeit des Spielzeit des Stückes (Single Elapsed)

Hinweis:

Drücken Sie OSD während des Abspielens, um das On-Screen Display zu starten. Zum Beenden bitte wieder OSD drücken.

Bildschirmeinstellungen

Mit verschiedenen Einstellungen können Sie das Erscheinungsbild des Bildschirmes verändern. Drücken Sie hierzu die LCD SETUP Taste auf dem Gerät oder auf der Fernbedienung. Einmaliges Drücken der Taste startet die Einstellungen. Um die unterschiedlichen Einstellungen zu aktivieren, müssen Sie die LCD SETUP Taste mehrmals hintereinander drücken.

Die Einstellungen für den Bildschirm sind Helligkeit, Kontrast, Farbton und Aspektverhältnis. Mit den Optionen Helligkeit, Kontrast und Farbton können Sie die Darstellung des TFT Bildschirmes beeinflussen oder gegebenenfalls korrigieren. Die einzelnen Werte werden mit der linken und rechten Taste des Navigationskreuzes auf dem Gerät oder mit der Fernbedienung verändert.

Die Einstellung Aspektverhältnis ist speziell zu dem Ändern der 16:9 und 4:3 Darstellung.

1.Wird ein Film im 16:9 Aspektverhältnis gezeigt, bitte verwenden Sie die Werkseinstellung 16:9. Dann wird das Bild unverzerrt wiedergegeben.

2.Wenn eine Film im 4:3 Aspektverhältnis vorliegt, bitte wechseln Sie die Bildschirmdarstellung von 16:9 und 4:3. Andernfalls ist das Bild verzerrt.

18

HSD 7790

DVD-Player

JPEG-dateien

Sie können mit Ihrem DVD-Player Fotos anschauen, die auf einer CD-R gespeichert sind. Die Fotos auf der Disk müssen im JPEG Format gespeichert sein.

1.Legen Sie die CD in das Diskfach.

2.Wählen Sie einen Ordner oder ein Bild, das auf der CD enthalten ist

Bedingungen bei dem Abspielen einer JPEG Disc und der Anzeige von JPEG-Bildern

1.Achten Sie auf die Anzahl der Bilder auf einer Disc. Falls das Einlesen der Disc zu lange dauert, organisieren Sie bitte Ihr Bilderarchiv neu. Entweder benutzen Sie dazu Ordnerstrukturen oder verwenden Sie wenigeer Dateien pro Disc. Das Limit von 650 Dateien sollte nicht überschritten werden.

2.Falls Sie nach dem Starten eines Bildes einige Zeit keine Anzeige bekommen, dann kann das Bild eine zu große Auflösung haben. Reduzieren Sie ggf. die Auflösung des Bildes bis zu einer maximalen Auflösung von 2760x2048 pixel.

3.Idealerweise sollten die Bilder nicht mehr als 1024x576 (16:9) oder 768x576 (4:3) Pixel haben.

4.Achten Sie auf die Dateierweiterung Ihrer Bilder. Es werden nur JPEG Dateien unterstützt und angezeigt wenn diese die Dateierweiterung *.jpg oder *.jpeg haben. Andere Bildformate werden nicht unterstützt.

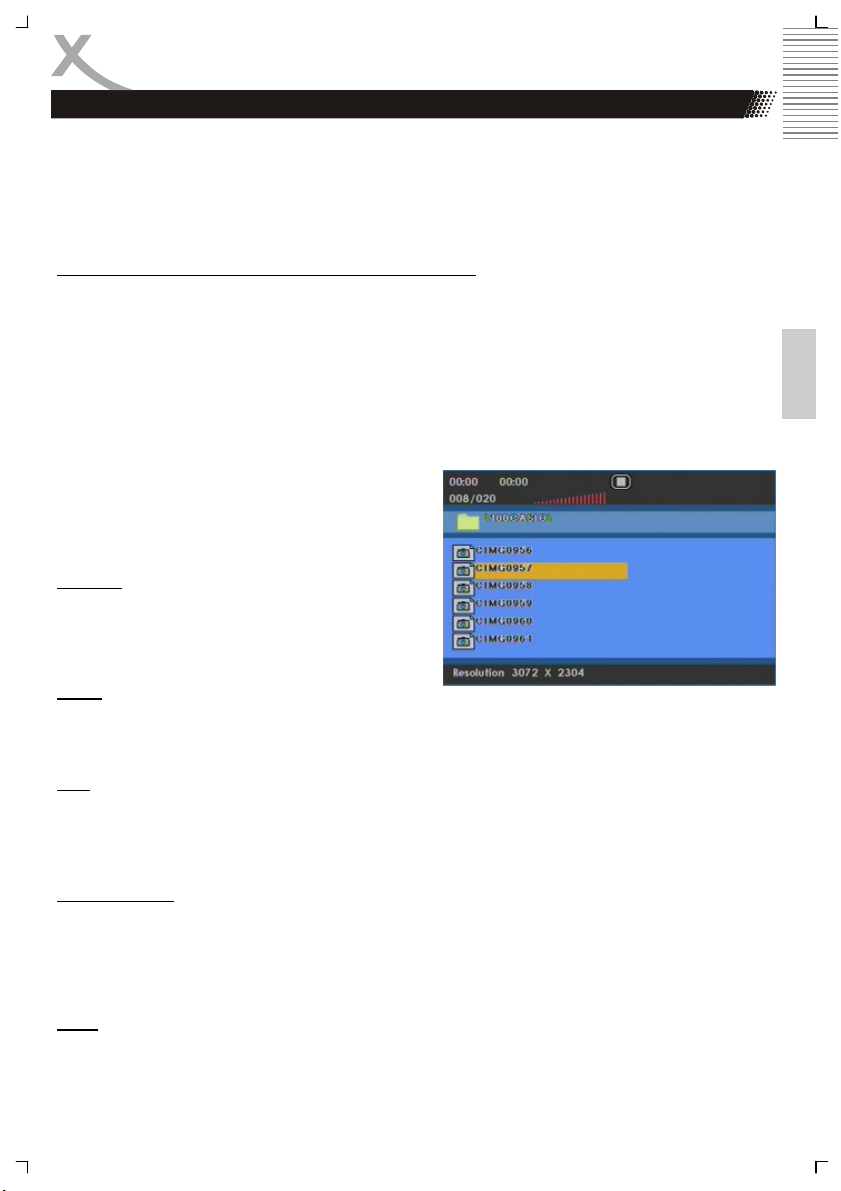

Nachdem die CD geladen ist, erscheint ein Menü auf dem Bildschirm. Drücken Sie OK, um die Ordnerinhalte anzusehen (wie unten in der rechten Spalte gezeigt wird).

DiaShow:

Am Ende Ihrer Bilddiashow ist jedes Bild auf eine Miniaturbildgröße reduziert. Um Ihre DiashowPräsentation noch einmal anzuschauen, drücken Sie die Taste.

Wichtig: Lassen Sie den Player den Entwurf von zwölf Bildern beenden, bevor Sie wieder die

Taste drücken, um die nächsten zwölf zu sehen. Am Anfang drücken Sie die OK Taste und die Präsentation beginnt.

Bild rotieren

Es gibt vier Transformationsmodi: „Umgekehrt”, „Gespiegelt“, „Links“ und „Rechts“: Diese Funktionen können nur bei normaler Wiedergabe eines aktuellen Bildes verwendet werden und werden automatisch abgebrochen, wenn ein neues Bild aufgerufen wird. Die verschiedenen Transformationsmodi wählen Sie wie folgt mit den Pfeil-Navigationstasten aus:

Umgekehrt/Normal

Gespiegelt/Normal

Nach links drehen

Nach rechts drehen

Hinweis:

Diese Funktionen stehen im ZOOM-Modus nicht zur Verfügung.

HSD 7790

Deutsch

19

Deutsch

DVD-Player

JPEG-dateien

Zoom

Durch das Drücken der ZOOM Taste können die Bilder entweder vergrößert oder verkleinert werden. Damit ein Bild kleiner dargestellt werden soll, drücken Sie mehrmals hintereinander die ZOOM Taste.

Menü

Die MENU Taste wird verwendet, um Miniaturbilder in der Stop-Position anzuzeigen. Nachdem es aktiviert wurde, werden bis zu zwölf verkleinerte Miniaturbilder auf dem Bildschirm angezeigt. Die | Und | Taste kann verwendet werden, um die nächsten und vorherigen zwölf Bilder im aktuellen Verzeichnis anzuzeigen. Hinweis: Im Miniaturbildschirm, können Sie MENÜ aufrufen, um Hilfsinformationen zu bekommen.

Abspielen von Musik während der Bildanzeige

Sie können während der Bildbetrachtung Musik hören.

1.Wählen Sie die Musikdatei (komprimierte Musikformate)

2.Wählen Sie das Bild.

Musik-Dateien

Disc

Der HSD 7790 kann MP3 oder WMA Dateien abspielen, wenn diese von CD-R, CD-RW, DVD-R oder DVD+RW kommen. Die maximale Anzahl der Musikdateien sollte nicht größer als 650 betragen. Achten Sie auf die Brenngeschwindigkeit Ihrer selbst erstellten Disc. Sie sollte nicht größer als 16fach betragen. Nutzen Sie ausschließlich Markenrohlinge, die Ihr Brenner explizit unterstützt.

Audio-CD

Wenn eine Audio-CD ins Laufwerk gelegt wird, dann wird diese automatisch abgespielt. Informationen werden auf dem Bildschirm angezeigt.

Formate

Folgende Eigenschaften sollten Ihrer Musikdateien haben:

1.Samplingfrequenz: bis zu 8 - 48 kHz (MP3), bis zu 32 - 48kHz (WMA).

2.Bitrate: bis zu 8 - 320kbps (MP3), 32 - 192kbps ( WMA).

3.Der HSD 7790 unterstützt nur Dateien mit der Datei-Endung *.mp3 und *.wma

4.Selbst erstellte Disc sollten nach der ISO 9660 Norm sein.

5.Dateinamen sollten nicht größer als 8 Zeichen haben (ohne die Endung). Sie sollten keine Sonderzeichen wie „/ ? * : < > l " etc enthalten.

Bitte achten Sie auf die entsprechenden Copyright Bestimmungen, wenn Sie entweder MP3 oder WMA Dateien aus dem Internet nutzen oder selbst diese Dateien erzeugen.

Abspielfunktionen:

Wählen Sie ein Stück oder ein anderen Order

Drücken PLAY/PAUSE zu dem Abspielen der Datei. Wiederholtes Drücken der Taste bewirkt eine Pause.

Um das Abspielen anzuhalten, drücken Sie die STOP Taste.

Möchten Sie das vorherige oder nächste Stück anhören, drücken Sie dazu die PREV (|<<) oder NEXT (>>|) Taste.

Mit der REPEAT Taste können Sie die Wiederholungsfunktion aktivieren.

Möchten Sie ein Teilstück permanent wiederholen, so markieren Sie diese Teilstück mit der A—B Taste.

Schneller Rück– wie schneller Vorlauf sind mit den Tasten << oder >> möglich.

20

HSD 7790

DVD-Player

MPEG-1, MPEG-2 und MPEG-4-Dateien

Der HSD 7790 kann Filmdateien in den Formaten MPEG-1, MPEG-2 oder MPEG-4 absielen. Bitte beachten Sie die folgenden Regeln:

1.

Die Auflösung der Filmdateien sollten maximal 720x576 Pixel betragen.



2.

Der Dateiname sollte nicht mehr als 56 Zeichen enthalten.



3.

Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle

Deutsch



dieses „_“ Zeichen.



4.

Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden be-





trägt, dann kann es zu Störungen während des Abspielens kommen.



5.

Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien dass Video und Audio nur mit der





„interleave“ Option abgespielt werden können.



6.

Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. An-





dere Formate sind unbekannt und werden ggf. auch nicht angezeigt.



7.

Verschiedene MPEG-3 Codices werden unterstützt. Sie müssen/sollten nach dem anerkann-





ten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu





Fehlern bei der Darstellung kommen.



8.

Unterstütze Audioformate in den MPEG-x Dateien sind:





MPEG-4:

AC3, PCM, MP3





MPEG-1/2:

MP2 / MPA





Sampling Frequenz:

8 - 48 kHz (MP3)





Bitrate:

8 bis 320 kbps (MP3)



Abspielfunktionen:

Wählen Sie eine Filmdatei oder ein anderen Order

Drücken PLAY/PAUSE zu dem Abspielen der Datei. Wiederholtes Drücken der Taste bewirkt eine Pause.

Um das Abspielen anzuhalten, drücken Sie die STOP Taste.

Möchten Sie das vorherige oder nächste Stück anhören, drücken Sie dazu die

PREV (|<<) oder NEXT (>>|) Taste.

Mit der REPEAT Taste können Sie die Wiederholungsfunktion aktivieren.

Schneller Rück– wie schneller Vorlauf sind mit den Tasten << oder >> möglich.

HSD 7790

21

USB Anschluss

Deutsch

22

Der HSD 7790 verfügt über einen USB Anschluss, der mit dem DVD Part verbunden ist.

Sie haben die Möglichkeit Filme, Bilder und Musik von USB Speicher wieder zugeben. Schließen Sie das USB Speicher am USB Anschluss des HSD 7790 an. Drücken Sie dann die USB Taste und der USB Anschluss wird aktiviert. Der Inhalt des USB Flashspeicher wird ausgelesen und in dem Dateibrowser angezeigt.

Hinweis:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Unterstützte Formate und Bitrate von USB

Sie können von USB Speichermedien die gleichen Formate abspielen wie von Disk. Dies wären zum Beispiel JPEG, Musikdateien (kompremierte Formate) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).

Bitte beachten Sie, dass die Bitrate der Videodateien nicht größer als 2000 kbps sein darf.

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von USB Speichersticks mit unterschiedlichen Größen. Der USB Speicher muss FAT32 formatiert sein, ansonsten wird dieser nicht erkannt.

Abspielfunktionen

Die Abspielfunktionen entsprechen je nach Art des Kontents (JPEG, Musik oder Video) denen der vorangegangenden Beschreibungen.

Sicherheitshinweis

Wenn Sie den USB Speicher entfernen möchten, drücken Sie die USB Taste und wechseln Sie in den DVD-Player Modus. Wenn das DVD Laufwerk aktiv ist, dann können Sie den USB Speicher entfernen.

HSD 7790

DVD Einstellungen

Allgemeines

Hinter den Einstellungen (SETUP) befinden sich die vielfältigen Optionen die die Ausgabe, Anzeige, Navigation einer Video-DVD und mehr beeinflussen.

1.

Drücken SETUP auf Fernbedienung um in Einstellungsmenü zu gelangen.



2.

Drücken Sie OK um in die einzelnen Optionen und Submenüs zu gelangen.

Deutsch

3.

Navigieren Sie mit den Pfeiltasten zu den einzelnen Einstellungen.

4.

Drücken Sie SETUP wiederholt, dann werden die Einstellungen übernommen und Sie kön-





nen das Einstellungsmenü verlassen.









Vier übergeordnete Kategorien hat das Einstellungsmenü:

Allgemeines Setup, Analogausgang Setup, Dolby Digital Einstellungen, Vorzugseinstellungen, Passwort Einstellungen und DVB-T Einstellungen.

Allgemeines Setup

Das Allgemeine Setup enthält folgende Untermenü: TV BILDSCHIRM, WINKELZEICHEN, OSD SPRACHE, GEHÖRLOS TITEL, BILDSCHIRMSCHONER und LETZTER SPEICHER.

TV Bildschirm

Die Einstellung verändert die Darstellung des Videos auf dem Bildschirm und agiert unabhängig von den TFT Einstellungen.

4:3 PANSCAN

Mit dieser Einstellung wird bei dem versucht wird, einen Teil des Widescreen-Bildes, das im Kino gezeigt wird, auf einem 4:3- Fernsehbildschirm darzustellen. So kommt es, dass im Schnitt ein Film im Fernseher nur 33 - 50 % des Kinofilmbildes enthält.

4:3 Letterbox

Die andere Möglichkeit, dem Problem der Darstellung eines zu

großen Films auf einem zu kleinen Fernseher anzuzeigen, bei dem oben und unten schwarze Balken entstehen, der Film aber im Schnitt zu mindestens 90 % angezeigt wird.

16:9

Die Begriffe Breitbild oder Widescreen (engl. für Breitbild) wird allgemein, etwa bei der Vermarktung von DVDund VHS-Filmen, für alle Bildformate verwendet, die breiter als das Standardfernsehformat von 1,33:1 (4:3) sind, unabhängig davon, ob der Film im Letterbox-Format innerhalb eines 4:3- Rahmens oder anamorph gespeichert ist – in der Regel in Formaten ab etwa 1,66:1, häufig 2,35:1 und bis hin zu 2,76:1. Als „Breitbildfernseher“ werden meist Geräte mit einem Seitenverhältnis von 16:9 (ca. 1,78:1, nahezu dem ebenfalls gängigen Kinoformat von 1,85:1 entsprechend) bezeichnet.

Winkelzeichen

Falls die Video-DVD mit alternativen Kameraperspektiven in einer Szene aufgenommen wurde und diese auch auf der Video-DVD verfügbar sind, dann würde bei Anwesenheit in der linken oberen Ecke des Bildschirmes ein Kamerazeichen auftauchen. Im SETUP können Sie die Anzeige entweder ganz unterdrücken (Aus) oder aktiviert lassen (Ein).

HSD 7790

23

DVD Einstellungen

Deutsch

OSD Sprache

Diese Einstellung definiert die Sprache des Setups und Meldungen des Players.

Gehörlos Titel

Gehörlos Titel sind eine spezielle Form der Untertitel, die neben dem gesprochenem auch Geräusche schriftlich anzeigt. Dies können zum Beispiel „Telefonklingeln“, „Schritte“ oder „Buummmm“ sein. Sie können die Funktion aktivieren oder deaktivieren.

Hinweis:

Nicht alle Video-DVD‘s enthalten diese spezielle Form der Untertitel.

Bildschirmschoner

Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befindet. In diesen Fällen startet der Bildschirmschoner nach ca. 3 Minuten.

Der Bildschirmschoner kann auch deaktiviert werden.

Hinweis:

Um ein Einbrennen in den Bildschirm zu verhindern, bitte aktivieren Sie den Bildschirmschoner.

Letzter Speicher

Wenn diese Option aktiv ist (ON), dann wird die letzte Position bei einer Video DVD gespeichert und nach dem Ausschalten an der gleichen Stelle fortgesetzt.

Audio Einstellung

Unter dieser Kategorie befindet sich nur die

Einstellung „Downmix“.

Downmix

Diese Einstellung ermöglicht die Art der analogen Tonausgabe.

LT / RT:

Wenn Sie den HSD 7790 an einem externen Dolby Pro Logic Decoder anschließen. Dolby Pro Logic ist eine analoges Mehrkanalsystem. Dabei wird aus einer Stereoquelle der Mehrkanalton dekodiert.

Stereo:

Wählen Sie diese Option, wenn Sie den Tonausgang direkt an einem 2.0 aktiven Lautsprechersystem anschließen.

24

HSD 7790

DVD Einstellungen

Video Einstellung

In den Videoeinstellungen sind folgende Optionen

Schärfe, Helligkeit und Kontrast.

Schärfe

Die Einstellung Schärfe enthält drei Optionen „Stark“, „Mittel“ und „Wenig“. Die Option „Wenig“ (Low) zeichnet das Bild sehr stark weich.

Helligkeit und Kontrast

Die beiden Einstellungen können über die Pfeiltasten < (Links) oder > (Rechts) verändert werden und erlauben individuelle Einstellungen bei der Helligkeit und dem Kontrast.

Deutsch

Vorzugseinstellungen

Die Vorzugseinstellungen enthalten einige grund-

legende Parameter, wie

„TV TYP“,

„AUDIO“,

„ U N T E R T I T E L “ ,

„ D I S K

M E N Ü “ ,

„KINDERSICHERUNG“,“PASSWORT“ und „GRUNDEINSTELLUNG“.

Hinweis:

Einige Optionen bei den Vorzugseinstellungen sind nur dann wählbar, wenn sich keine Disc im Laufwerk befindet, bzw. wenn die Laufwerksklappe geöffnet ist.

TV TYP

Hier stellen Sie bei der Videoausgabe das entsprechende TV System ein. Zwischen den beiden TV Systemen PAL und NTSC gibt es eine Reihe von Unterschiede wie z. B Farbraum, Auflösung und mehr.

PAL

Benutzen Sie die Option PAL wenn Sie den HSD 7790 mit einem PAL Fernseher verbinden. Dabei wird im Falle einer NTSC Video-DVD die Videoausgabe nach PAL gewandelt.

NTSC

Benutzen Sie die Option NTSC wenn Sie den HSD 7790 mit einem NTSC Fernseher verbinden. Dabei wird im Falle einer PAL Video-DVD die Videoausgabe nach PAL gewandelt.

Audio, Untertitel und Disk Menü

Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenü einer Video-DVD startet (Disk Menü), welche Untertitelsprache angezeigt wird und welche Audiosprache bevorzugt wird. Diese Einstellungen werden nur dann ausgeführt, wenn die entsprechenden Sprachen auch auf der Video-DVD zur Verfügung stehen.

HSD 7790

25

Deutsch

26

DVD Einstellungen

Vorzugseinstellungen

Kindersicherung/Jugendschutz

DVDs werden von einer Kontroll-Organisation nach ihrem Inhalt bewertet. Die Art der Kontrolle variiert von DVD zu DVD. Zum Beispiel können Sie, wenn es die DVD erlaubt, gewalttätige Szenen für Kinder oder das Abspielen der DVD komplett sperren.

1. Wählen Sie „Vorzugseinstellungen“, drücken Sie OK.

4.Wählen Sie „KI.Sicherung“, drücken Sie OK.

5.Wählen Sie „Rating“ und drücken OK

6.Passwort eingeben und OK drücken. Voreingestellt ist 8806.

7.Drücken Sie SETUP um das Menü zu verlassen. Drücken Sie OK um in das Setup-Menü zu gelangen.

Die Ratings sind:

Level

Bedeutung





Kind.-Sich (Kinder Sicher)

Für Kinder geeignet





O. Altersp. (Ohne Alterseinstufung)

Für alle Altergruppen geeignet





Freig ab 6 (Freigabe ab 6)

Für Kinder ab 6 Jahre geeignet. Eltern anwesend.





Freig. Ab 12“ (Freigabe ab 12)

Unpassend für Kinder unter 12 Jahren





Freig. Ab 16“ (Freigabe ab 16)

Für Kinder ab 16 Jahren unter Aufsicht





N.Frei U.16“ (Nicht frei unter 16)

Jugendliche unter 16 Jahren dürfen den Film unter



Aufsicht sehen.





N.Frei U.18“ (Nicht frei unter 18)

Jugendliche unter 18 dürfen nicht gucken





Adult (Erwachsene)

Mündige Erwachsene





Aus

Spielt alle Disk





Hinweis:

Einige Video-DVD enthalten keinerlei Ratings im Film. Daher kann die Kindersicherung auch nicht wirksam sein. Auch kommt es vor, dass die gedruckten Angaben zu dem Jugendschutz nicht mit dem tatsächlichen Rating übereinstimmt.

Default

Diese Einstellung stellt die Grundwerte des HSD 7790 zurück. Alle persönlichen Einstellungen werden gelöscht.

Hinweis!

Wenn diese Funktion ist aktiv, alle Einstellungen werden zurückgesetzt.

HSD 7790

DVD Einstellungen

Passwort

Diese Option ist auch in Benutzung für die Kindersicherung. Mit dieser Option können Sie das Passwort ändern und damit auch die Änderung bei dem Rating der Kindersicherung blockieren. Das Standardpasswort ist 8806.

1.Wählen Sie „Vorzugseinstellungen“, drücken Sie OK.

2.Navigieren Sie mit den Pfeiltasten zu der Option „Passwort“ und drücken Sie OK.

3.Altes Passwort eingeben. Drücken Sie 8 8 0 6.

3.Neues Passwort eingeben. Wählen Sie ein vierstelligen Passwort aus.

4.Zur Bestätigung erneut eingeben.

5.OK drücken.

HSD 7790

Deutsch

27

Fehlerbehebung DVD

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/MAS:

Tel.: 040 / 77 11 09 17

Internet: www.xoro.de/support.htm

Deutsch











Kein Strom

Stecken Sie den Stecker vorsichtig in die Steckdose





Symptom

Korrektur







Kontrollieren Sie den Ladezustand der Batterie













Achten Sie auf die richtige Arretierung der Batterie.







Schalten Sie den Netzschalter ein.















Keine Wiedergabe

Entfernen Sie die Laserpickup Schutz







Legen Sie eine bespielte Disk ein (überprüfen Sie Disk-Typ









und Filesystem).







Kontrollieren Sie den Inahlt auf abspielbare Dateien







Legen Sie eine Disk mit der bespielen Seite nach unten ein.







Reinigen Sie die Disk.







Die Disk hat zuviele Kratzer.







Die DVD+/-RW muss finalisiert sein.







Flascher Regionalcode bei der Video-DVD







Entfernen Sie die Kindersicherung oder ändern Sie die









Sicherheitsstufe.















Schwarz/Weiß wechselnd

Vergewissern Sie sich, dass NTSC/PAL umgestellt wurde.







Die Vertikaleinstellungen des Fernsehers über prüfen.







Makrovisionkopierschutz ist aktiv an einem VCR















Keine Untertitel

Stellen Sie sicher, dass die Video-DVD Untertitel hat.







Falsches MPEG-4 Untertitelformat.







Bitte benennen Sie die MPEG-4 Untertitel mit dem gleichen









Dateinamen wie der Film (Film.avi und Film.srt).















Batterie arbeitet nicht

Kontrollieren Sie ob die Batterie mit dem Stromkabel









verbunden ist.







Wenn die Indikatorleuchte Rot anzeigt, dann müssen Sie die









Batterie wieder aufladen.















Kein Ton

Überprüfen Sie die Lautstärke.







Ist der Kopfhörer richtig eingesteckt?







Überprüfen Sie die Audioeinstellungen.







AV-Verstärker ist eingeschaltet?







Bitte wechseln Sie die Tonspur im Video.





Kein Bild/Ton am AV Ein-

Achten Sie darauf, dass der LCD an ist.





/Ausgang

Achten Sie auf die richtige Kabelverbidung







Schalten Sie die AV IN/OUT um.











28

HSD 7790

DVB-T

Anschließen der Antenne

Dieses Gerät verfügt über einen eingebauten DVB-T Empfänger. Um mit dem eingebauten DVB-T- Empfänger digitale terrestrische Programme empfangen zu können, müssen Sie Ihre fest installierte Hausantenne anschließen. Falls Sie im Kernbereich des Sendegebietes empfangen, können Sie auch eine optionale passive oder aktive DVB-T Antenne verwenden.

Verbinden Sie das Kabel Ihrer DVB-T Antennenanlage bzw. Ihrer DVB-T Zimmerantenne mit der RF ANT Buchse auf der linken Seite des Gerätes.

Bitte stellen Sie sicher, das ein Empfang von DVB-T Signalen in Ihrem Wohngebiet zur Verfügung steht. Informationen zum Sendegebiet erhalten Sie im Internet unter: http:// www.ueberallfernsehen.de.

Um in den Genuss des digitalen Fernsehens zu kommen, müssen Sie den Player mit der DVD/DTV/ AV Taste auf dem HSD 7790 oder DVD/DTV/AV Taste der Fernbedienung in den DVB-T Modus schalten.

Schnellinstallation

1.Bei dem ersten Benutzen des HSD 7790 sollte nun ein Willkommensbildschirm erscheinen:

A.Ändern Sie die Regionaleinstellung mittels der ◄/► Tasten.

B.Navigieren Sie mit den ▲/▼ Tasten zu der OSD Sprache und wählen Sie Ihren Sprache mit den ◄/► Tasten aus.

C.Wenn die Einstellungen angepasst wurden, suchen Sie mit den ▲/▼ Tasten das Feld „OK“ auf und starten Sie den automatischen Suchlauf mit der OK Taste.

2.Falls kein Willkommensbildschirm nach dem ersten Anschalten des HSD 7790 im DVB-T Modus erscheint:

A.Setzen Sie das Gerät mittels den Werkseinstellungen zurück. Drücken Sie die SETUP Taste und navigieren Sie zu “Tools”. Innerhalb dieser Option finden Sie die Einstellung “Werkseinstellungen”. Bestätigen Sie dies mit der OK Taste und die Werkseinstellungen werden eingerichtet.

B.Der HSD 7790 wechselt danach in die Erstinstallation. Nehmen Sie die Einstellung wie oben beschrieben vor.

Deutsch

HSD 7790

29

Deutsch

30

DVB-T

Wichtige Tasten und deren Funktionen

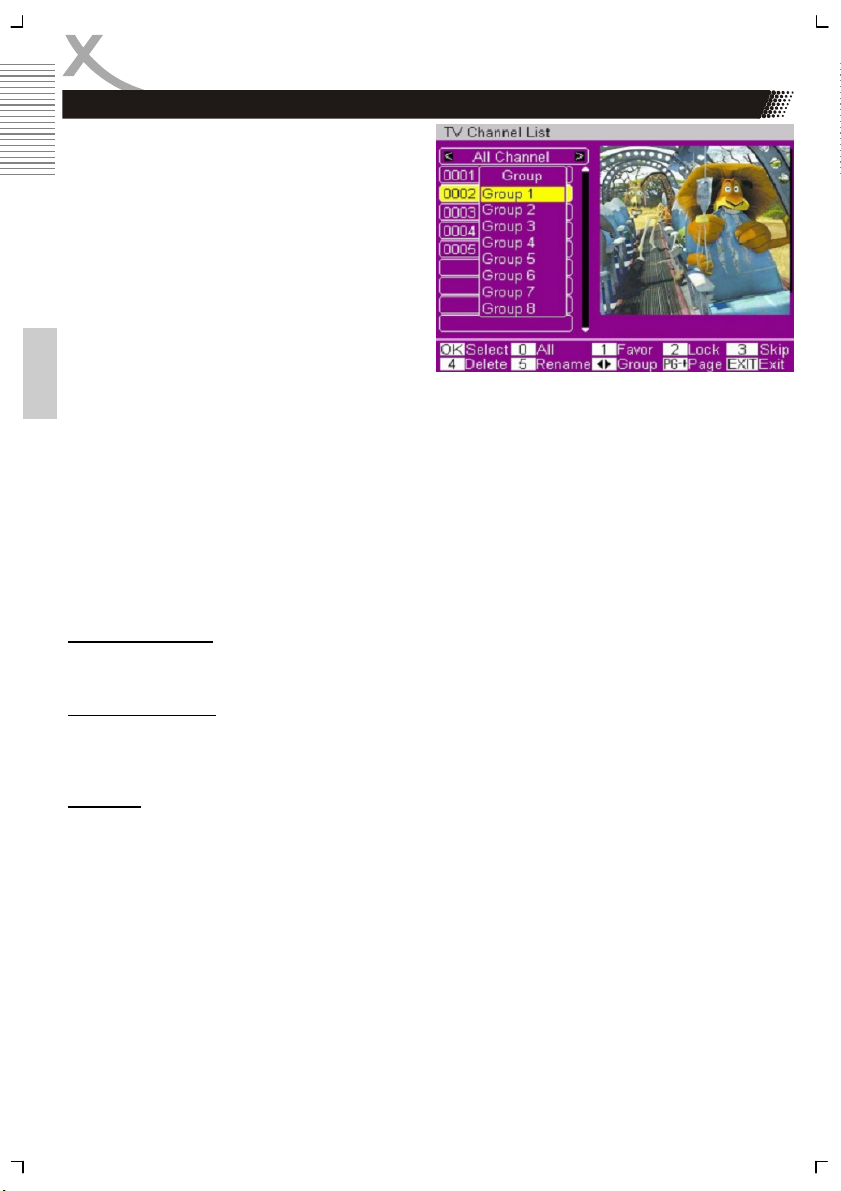

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Sie haben hier auch schon Zugriff auf die verschiedenen Bearbeitungsfunktionen. Diese werden einige Seiten später erläutert.

Senderwechsel

Mit den Tasten ▲/▼ oder CH+ / CH- können

Sie den TV Sender wechseln.

Tele- / Videotext

Videotext aktivieren Sie über die TEXT Taste.

Subtitle

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUB-T Taste.

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/► ) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.

Hinweis:

In Deutschland wird über DVB-T keine digitalen oder analogen Radiosender übertragen.

Audio Einstellung des TV Senders

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Es werden zwei Optionen angezeigt, Audio-Modus und Audio-Track. Die beiden Optionen beinhalten weitere Unteroptionen. Sie Können diese jeweils mit den ◄/► Tasten wechseln. Den Wechsel der beiden Hauptoptionen Audio-Modus und Audio-Track können Sie über die ▲/▼ Tasten erreichen.

Audio-Modus: Vorgabe der Tonausgabe (Stereo, Links, Rechts)

Audio-Track: Entweder Wechsel der Sprache (ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur

Information

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Innformation. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nächstes TV Programm und ob Teletext verfügbar ist.

Bei nochmaligen Drücken der INFO Taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, spezielle Informationen der DVB-T Übertragung und den beiden weiteren wichtigen Parameter „Signalstärke“ und „Signalqualität“.

HSD 7790

DVB-T

Rot, Grün, Gelb und Blau

Mit diesen Tasten haben Sie bei dem Videotext einen Schnellzugriff auf die letzten besuchten Videotextseiten. Diese Tasten haben auch bei den verschiedenen Menüs unterschiedliche Funktionen.

Lautstärke

Mit den Tasten ◄/► (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-T Empfänger.

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programm Führer aktiviert. Das EPG Fenster ist wie folgt aufgeteilt:

Links Oben: TV Senderübersicht

Rechts Oben: TV Programmtitel der aktuellen und der nachfolgen den Sendung.

Mitte:

EPG Übersicht der folgenden TV

Programme (insgesamt 7 Tage)

Unten:

Tasten zur Navigationshilfe.

Deutsch

Der Bildschirmzeiger (Cursor) befindet sich in der TV Senderübersicht. Mit den ▲/▼ Tasten können Sie den Sender wechseln. Die EPG Anzeige wird für den nun aktiven Sender aktualisiert.

Taste 2:

Wechsel aus der Senderliste zu der EPG Übersicht. Der Bildschirmzeiger befindet sich in der Mitte des EPG-Fensters.

Taste 3:

Hiermit können Sie die EPG Informationen der einzelnen Sendungen im Detail anzeigen lassen.

REC Taste:

Wenn Sie eine Sendung ausgewählt haben und dann die REC Taste drücken, dann wird diese Sendung in die Booking-Liste übernommen. Wenn eine SD Karte eingelegt ist, dann wird diese Sendung aufgenommen.

▲/▼:

Wechsel des Bildschirmzeigers von einer zur nächsten Sendung.

PgDn / PgUp:

Anzeige der nächsten Seitenübersicht der TV Sender oder der TV Programme.

◄/►:

Anzeige der TV Sendungen des nächsten Tages. Durch mehrmaliges Drücken der ◄/► Tasten können Sie Tag für Tag weiterblättern (max. 7 Tage).

OK Taste:

Die markierte TV Sendung wurde „gebucht“ und in die Timerprogrammierung (Booking List) übernommen. Die programmierte Sendung wird mit einem Herzsymbol markiert.

HSD 7790

31

DVB-T

Deutsch

Taste 1:

Übersicht der Timerprogrammierung (Book List)

Die ausführliche Ansicht der EPG Informationen (mit der Taste 3 aktiviert) zeigt ein verändertes Aussehen des EPG Fensters.

Es wird der Programmtitel angezeigt. Detaillierte Informationen der TV Sendung wird mit der Taste 1 angezeigt. Folgende Abbildung zeigt die erweiterte Ansicht.

Hinweis:

Manchmal kann es vorkommen, dass in der detaillierten EPG Information den Hinweis „Keine Information“ oder „No Description“ erscheint. Häufig sind jedoch weitere Information vorhanden, dazu drücken Sie die Taste 1 und der weitere Inhalt angezeigt.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmalige Drücken dieser Taste beendet schließlich auch das allgemeine EPG Fenster.

Aufnahme einer DVB-T Sendung

Wenn Sie eine Sendung aufnehmen möchten, dann müssen zuerst eine SD Karte in den Kartenleser einlegen. Achten Sie bei dem Einlegen der SD Karte darauf, dass das Label der SD Karte nach oben zeigt und somit sichtbar ist. Wenn die Karte erkannt wurde, erscheint für kurze Zeit ein Schloss-Symbol auf dem Bildschirm.

Der Kartenleser befindet sich auf der rechten Seite des Gerätes.

1.Positionieren Sie die MMC-, SD– oder MS-Karte so, dass sich das Etikett oben und die Kontakte unten befinden.

2.Fügen Sie die Karte mit der Einkerbung rechts oben voran in den Steckplatz ein.

3.Drücken Sie die Karte sanft komplett hinein, bis sie fest sitzt.

Hinweis:

Achten Sie auf die eingekerbte Ecke der MMCbzw. SD-Karte und dass Sie diese nicht falsch herum einstecken.

Der Kartenleser kann Speicherkarten im Formfaktor SD (2GB), MMC oder MS erkennen und lesen. SDHC Speicherkarte mit z.B. 4 GB werden ebenfalls erkannt.

32

HSD 7790

DVB-T

Drücken Sie die REC Taste auf der Fernbedienung. Ein Informationsfenster wird angezeigt. Es enthält die Programmnummer, TV Sendername, Aufnahmezeit, maximale Aufnahmezeit, Speicherkapazität und das Aufnahmeformat.

Die maximale Aufnahmezeit ist standardmäßig auf 2 Stunden eingestellt.

Während der ganzen Aufnahme wird ein REC Symbol im Bildschirm angezeigt.

Programmierung einer Aufnahme via EPG

Legen Sie eine SD Karte in dem Kartenleser ein. Drücken Sie die EPG Taste und wählen Sie den TV Sender und das TV Programm aus, welches aufgenommen werden soll. Drücken Sie die REC Taste. Die Sendung wird in die Booking-Liste übernommen.

Time-Shift Funktion

Um die Time-Shift Funktion nutzen zu können, muss diese in den DVB-T Einstellungen aktiviert sein. Überprüfen Sie ggf. die Einstellung (drücken Sie im DVB-T Modus die SETUP Taste) unter:

Hauptmenü —> Media+ —> PVR Konfiguration —> Time-Shift

ob die Option TimeShift an (ON) ist.

Drücken Sie die PAUSE Taste und die Time-Shift Funktion startet. Das Livebild friert ein und ein Infobanner wird im Bildschirm sichtbar. Die Video-Daten werden im "Timeshift-Puffer" gespeichert. Während dessen haben Sie die Möglichkeit folgende Tasten zu nutzen:

PLAY

Starten der Time-Shift Wiedergabe

PAUSE

Pausieren der Wiedergabe

>>Schneller Vorlauf

<<Schneller Rücklauf

STOP

Beendet die Time-Shift Aufnahme

Deutsch

HSD 7790

33

DVB-T Einstellung

Deutsch

Die Einstelllungen können Sie mit dem Drücken der SETUP Taste aktivieren. Das Hauptmenü enthält fünf Untermenüs:

Programm (Channel)

Installation (Installation)

Konfiguration (Setup)

Tools (Tools)

Media+

Die einzelnen Untermenüs oder Einstellungsparameter können Sie mit den Pfeiltasten des Navigationskreuzes(▲/▼/◄/► ) ansteuern und ändern. Mit den Tasten ▲/▼ können Sie die einzelnen Optionen anwählen und mit den Tasten ◄/► die Einstellungen ändern.

Möchten Sie das entsprechende Menü verlassen, dann drücken Sie die EXIT Taste.

Hinweise:

1.Die Tasten ▲,▼,◄,►, OK und EXIT haben in allen Einstellungsmenüs die gleiche Funktion.

2.Zusätzliche Funktionen werden in der unteren Leiste des einzelnen Menüs angezeigt und angeboten. Dann können die verschiedenen Optionen zum Beispiel mit der roten, gelben, grünen und blauen Taste aktiviert oder ausgeführt werden.

Programm

Rufen Sie mit der MENU Taste das Hauptmenü auf, navigieren Sie zu Programm und öffnen Sie dieses Untermenü mittels der OK Taste. Es werden vier weitere Untermenüs angezeigt:

TV Programmliste

Radio Programmliste

Lösche Alle Favoriten (Delete All Favorites)

Lösche Alle

Gruppen umbenennen (Group Rename)

TV Programmliste

Hier werden alle empfangenen TV Sender gelistet. Wechseln Sie mit den ▲/▼ Tasten den TV Sender und aktivieren Sie diesen mit der OK Taste. Wenn Sie die Favoriten definiert haben, dann können Sie mit den ◄/► Tasten die entsprechenden TV Sender sortieren.

Mit der Taste 1 starten Sie die verschiedenen Optionen der Programmbearbeitung, wie z.B. Unbenennen, Löschen ect..

Mit der Taste 2 können Sie nach bestimmten TV Sendernamen suchen.

Mit der Taste 3 können Sie die TV Sender nach den Kategorien alphabetisch (A bis Z) und (Z bis A), frei verfügbaren (FTA) und nach gesperrten Programmnamen sortieren.

Mit der Taste 4 können Sie die TV Sender auf individuelle Plätze verschieben und sortieren.

Mit den Tasten PAGE+ / PAGE– blättern Sie in der Programmliste seitenweise weiter. Das Limit liegt bei 600 TV Sender.

Mit der Taste MENU oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie “TV Programmliste” verlassen.

34

HSD 7790

DVB-T Einstellung

Programm

Optionen bei der Programmbearbeitung:

Mit der Taste OK wird der zu bearbeitende TV Sender markiert. Es wird nur der einzelne TV Sender bearbeitet.

Mit der Taste 0 werden alle TV Sender markiert und die Bearbeitung ist für alle gültig.

Die Taste 1 definiert den TV Sender zu bestimmten Favoriten. Es gibt insgesamt 8 Gruppen.

Mit der Taste 2 kann der einzelne TV Sender oder alle Sender gesperrt werden.

Mit der Taste 3 markieren Sie einen TV Sender der bei dem Umschalten von Sendern übersprungen wird.

Mit der Taste 4 löschen Sie ein Sender aus der Programmliste oder all Sender.

Mit der Taste 5 können Sie einem TV Sender einen neuen Namen zuweisen.

Mit den Tasten können Sie TV Sender in unterschiedliche Favoritengruppen einteilen.

Mit den Tasten PAGE+ / PAGE– blättern Sie in der Programmliste seitenweise weiter. Das Limit liegt bei 600 TV Sender.

Mit der Taste MENU oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie “TV Programmliste” verlassen.

Radio Programmliste

Bitte lesen Sie die vorherige Beschreibung der unterschiedlichen Möglichkeiten bei den TV Programmliste durch. Von der Handhabung gibt es keinen Unterschied zwischen TV oder Radio Programme.

Lösche Alle Favoriten

Unter dieser Option werden alle TV Sender, die in Favoriten organisiert sind gelöscht.

Lösche Alle

Hiermit löschen alle gespeicherten TV oder Radio Kanäle.

Gruppen Umbenennen

Mit dieser Option können Sie die einzelnen Gruppen umbenennen. Starten Sie die Option mit der OK Taste und dann erscheint die Gruppenübersicht. Es gibt insgesamt 8 Gruppen. Navigieren Sie mit der Navigationstaste Oben / Unten zu derjenigen Gruppe, die Sie umbenennen möchten und drücken Sie die OK Taste.

Ein weiteres Fenster wird jetzt geöffnet und dort können Sie den Gruppennamen umbenennen. Bestätigen Sie den neuen Gruppenname mit der OK Taste.

HSD 7790

Deutsch

35

Xoro HSD 7790 User Manual

Deutsch

36

DVB-T Einstellung

Installationsmenü

Benutzen Sie das Navigationskreuz zu der Option “Installation” im Hauptmenü und bestätigen Sie mit der OK Taste. Jetzt erreichen Sie das Installationsmenü mit den Unteroptionen:

Auto Suche (Auto Scan)

Manueller Suchlauf (Channel Scan)

Tunereinstellung (Tuner Setting)

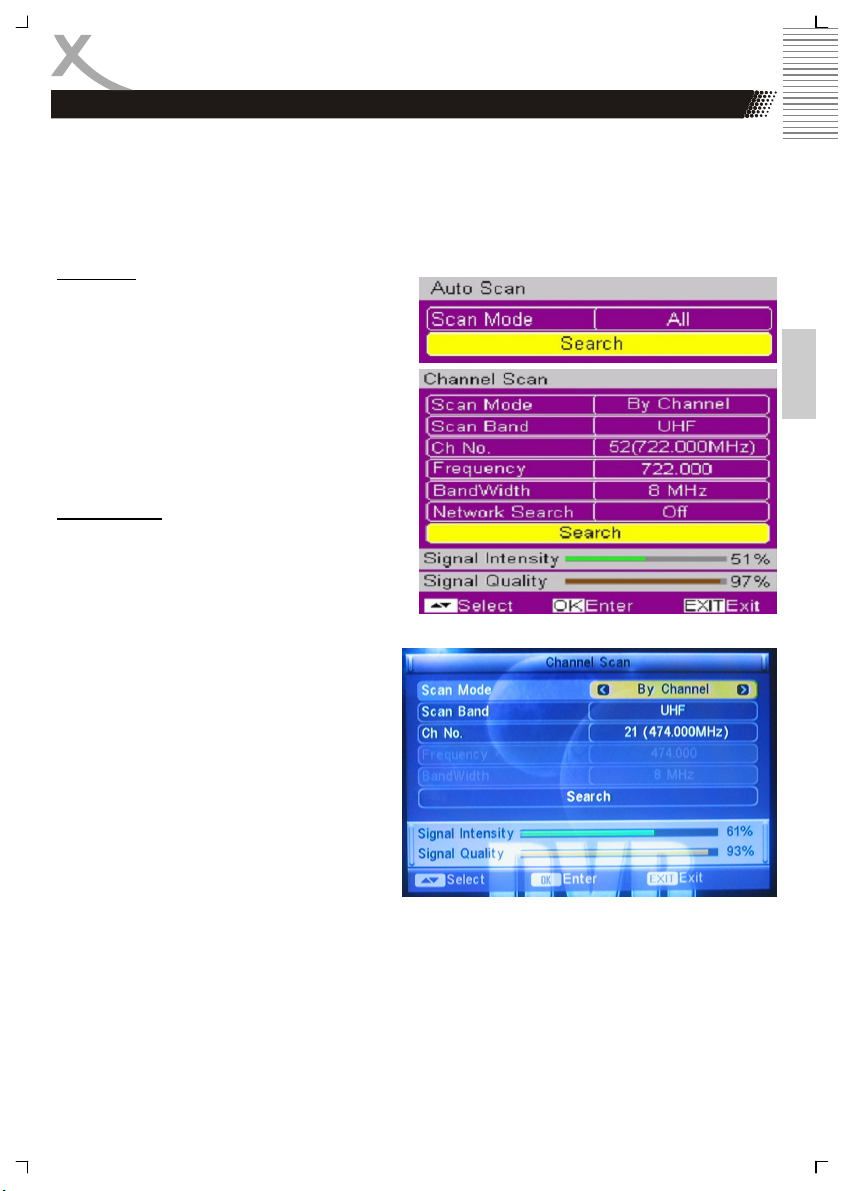

Automatischer Suchlauf (Auto Scan)

Hier finden Sie zwischen zwei Optionen wählen, nur Freie TV Sender (FTA) oder Alle (komplett). Unter Alle TV Sender werden auch die verschlüsselten gesucht. Aktuell gibt ist in Deutschland ausschließlich Freie TV Programme. Jedoch in anderen Ländern wie z. B Frankreich wird auch bei DVB-T Bezahlfernsehen angeboten.

Bewegen Sie den Cursor auf das Feld „Suche“ und bestätigen Sie mit OK, dann wird der automatische Suchlauf gestartet.

Mit der Taste MENU oder EXIT können Sie die Sucheverlassen.

Wenn Sie die suche gestartet haben, erscheint eine Übersicht des Suchlaufes. Angezeigt werden Frequenzen, Kanalnummer, Fortschrittsbalken der Suche und eine Liste der schon gefundenen Programme. Auf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

Manueller Suchlauf (Channel Scan)

Der manuelle Suchlauf benötigt eine Reihe von Angaben und die unterschiedlichsten Optionen sind möglich.

Suchmodus

Nach Kanal (By Channel)

Nach Frequenz (By Frequency)

Scan Band

VHF

UHF

Kanalnummer (CH No.)

Kanäle 5 bis 12 liegen im VHF Band

Kanäle 21 bis 69 liegen im UHF Band

Frequenz

174 bis 230 MHz (VHF)

470 bis 862 MHz (UHF)

Hinweis:

Die Bandbreite der beiden Frequenzsysteme kann in den Ländern unterschiedlich sein und passt sich automatisch mit der Regionaleinstellung an.

HSD 7790

DVB-T Einstellung

Installationsmenü

Bandweite

Die Bandweite kann 6, oder 7 oder 8 MHz betragen.

Suche

Bewegen Sie den Cursor zu dem Suchfeld und starten Sie die Suche mit der OK Taste. Auch hier erscheint eine Übersicht des Suchlaufes. Angezeigt werden Frequenzen, Kanalnummer, Fortschrittsbalken der Suche und eine Liste der schon gefundenen Programme. Auf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

Hinweise:

1.Nur wenn der Suchmodus ist mit der Option „Nach Kanal“ (By Channel) versehen, dann können die beiden anderen Optionen „Scan Band“ und „Kanalnummer“ (CH No) geändert werden.

2.Falls der Suchmodus auf „Nach Frequenzen“ (By Frequency) geändert wurde, dann können Sie Werte bei der Frequenz und der Bandbreite eingeben.

Tuner Einstellungen (Tuner Settings)

Hier schalten Sie die 5 V Unterstützung für aktive Antennen an oder Aus.

Konfiguration

Wenn Sie im Hauptmenü „Konfiguration“ angesteuert und mit der OK Taste bestätigt haben, dann gelangen Sie in dem Konfigurationsuntermenü mit den weiteren Optionen:

Sprache

TV System

Region und Zeit (Time)

Timereinstellungen

OSD Einstellung

Kindersicherung

OSD Sprache

In diesem Untermenü können Sie die OSD Sprache ändern. Es werden viele europäische Sprachen angeboten.

TV System

Hier werden einige grundlegende Einstellungen bezüglich der Darstellung auf dem Fernseher ausgeführt.

Anzeige-Modus

Hier definieren Sie die Art Ihres TV Fernsehgerätes, ob nun PAL oder NTSC vorliegt. In der Regel sind in Deutschland alle Fernseher mit dem PAL Standard. Falls Sie jedoch unsicher sind, so können Sie die AUTO Einstellung nehmen, und der DVB-T Empfänger wählt automatisch und selbstständig die richtige Einstellung.

HSD 7790

Deutsch

37

Deutsch

38

DVB-T Einstellung

Konfiguration

Verhältnis

Hier wird die Art des Fernsehers eingestellt, ob sie nun einen normalen 4:3 Fernseher haben oder einen 16:9 Fernseher. Die unterschiedlichen Optionen sind hier 4:3 PS (Pan&Scan), 4:3 LB (Letterbox) und 16:9.

Video Ausgang

Hier können Sie die Art der Signalübertragung an der SCART Schnittstelle definieren. Die Optionen sind CVBS und CVBS/RGB. Falls Ihr TV Fernsehgerät eine RGB-fähige SCART-Schnittstelle besitzt, sollten Sie die letztere Option wählen. Dies erhöht die Bildqualität deutlich.

LCN Modus

Der LCN Modus kann an– oder ausgeschaltet werden. Wenn LCN aktiv ist, dann werden die TV Sender nach den empfangendem Programmströmen dargestellt und nummeriert. Falls Sie eine Nummerierung der Liste von „1“ haben möchten, dann deaktivieren Sie diese Option.

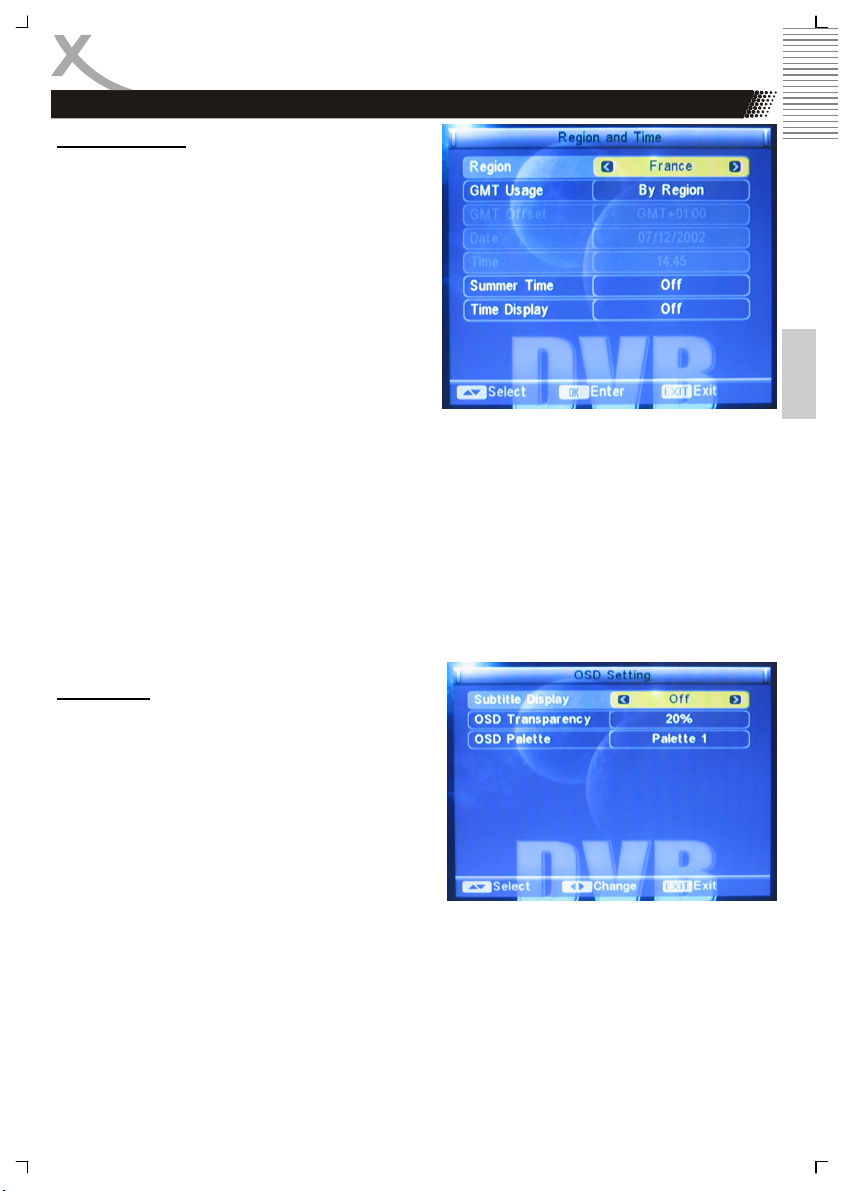

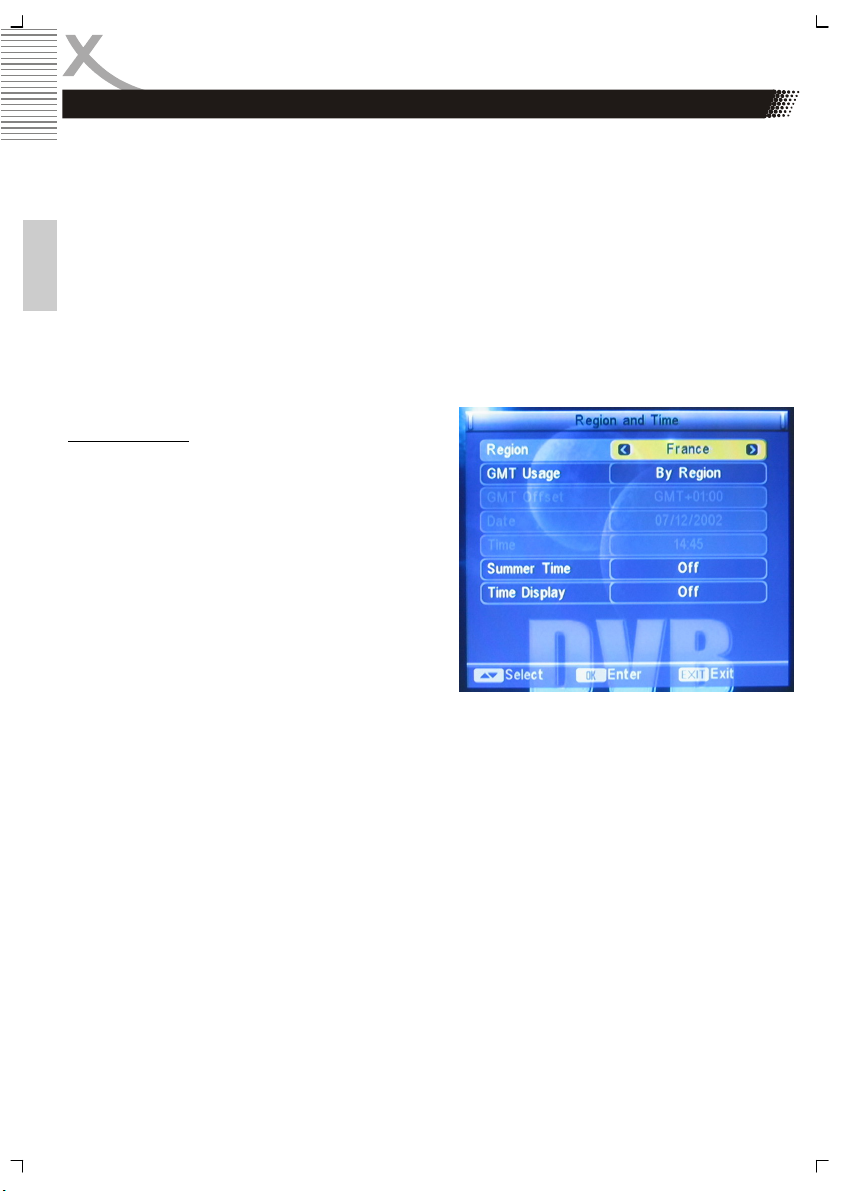

Region und Zeit

In diesem Untermenü wählen Sie die Region bzw. das Land, wo der DVB-T Empfänger platziert ist und können auch die entsprechende Zeit inklusive Sommerzeit definieren.

Region

Wählen Sie das Land aus, in dem der DVB-T Empfänger steht.

GMT Usage

Hier wird die Zeitzone an Hand der Greenwich Meridian Zeit definiert. Bitte benutzen Sie die Einstellung „By Region“ und somit haben Sie die optimale Voreinstellung. Weitere Optionen sind „Benutzdefiniert“ oder

„Aus“. Wenn Sie „By Region“ ausgewählt haben, dann können noch folgende Einstellungen ändern:

Sommerzeit (Summer Time)

Hier können Sie die Sommerzeit an– und ausschalten.

Zeitanzeige

Sie können die Zeit permanent einblenden, wenn Sie diese Option anschalten.

Falls Sie bei GMT Usage die Option „Benutzerdefiniert“ gewählt haben, dann können Sie weitere Einstellungen vornehmen:

GMT Offset

Wählen Sie hier die zeitliche Differenz zu der Greenwichzeit.

Falls Sie bei GMT Usage die Option „Aus“ gewählt haben, dann können Sie das Datum und die Zeit manuell eingeben.

Datum

Stellen Sie hier das entsprechende aktuelle Datum ein.

Zeit

Stellen Sie hier die aktuelle Zeit ein.

HSD 7790

DVB-T Einstellung

Konfiguration

OSD Einstellung

Die OSD Einstellungen beinhalten die Anzeige von Untertitel, das generelle Aussehen der ganzen OSD Einstellungen, ob die Transparenz des OSD und die Werkseinstellungen.

Untertitel

Bei DVB-T können Untertitel übertragen werden. Die befinden sich entweder in den Teletextseiten oder als Teil des ganzen DVB-T Transportdatenstroms. Die Optionen sind Standard, Teletext und Aus.

Hinweis:

In Deutschland werden aktuell keine Untertitel im DVB-T Transportdatenstrom gesendet. Es gibt bei einigen TV Sender zu einigen TV Programmen Untertitel auf den Teletextseiten.

OSD Transparenz

Hier können Sie die „Durchlässigkeit“ des OSD definieren. Wenn Sie die Option „Aus“ wählen, dann ist das OSD undurchlässig und Sie können von dem Live Bild nichts sehen.

Werkseinstellung

Mit der vierten Option können Sie den DVB-T Empfänger zu den ursprünglichen Einstellungen zurückgesetzt werden (Werkseinstellungen laden).

Timereinstellung

Die Timereinstellung enthalten zwei weitere Unteroptionen, Programm-Timer und Sleep-Timer.

Programm-Timer

Mit dieser Option können Sie den Start des DVB- T Empfängers einstellen, wann das Gerät starten soll. Es können maximal 8 Timer definiert werden. Die Optionen sind:

Timer-Wiederholung: Aus, Einmalig, täglich, wöchentlich oder monatlich

Timer-Dienst: entweder TV Programme oder Radio-Programme

Einschaltprogramm: Hier definieren Sie den Sender, der gestartet werden soll.

Monat: Geben Sie den gewünschten Monat ein (1 bis 12 —> Januar bis Dezember)

Datum: Geben Sie das gewünschte Datum ein (1 bis 31)

Tag: Falls Sie den Modus wöchentlich gewählt haben, dann können Sie hier den Wochentag spezifizieren. (Montag bis Sonntag)

Zeit: Geben Sie die Startzeit ein. Drücken Sie die Taste OK, um die Zeit eingeben zu können und bestätigen Sie die Zeit ebenfalls mit der OK Taste.

Automatische Aufnahme mit den Option An und Aus

Aufnahme Dauer. Hier wird die Dauer der Aufnahme festgelegt.

Wenn alle Einstellungen des Programm-Timers Ihren Wünschen entsprechen, dann verlassen Sie das Untermenü mittels der EXIT Taste. Sie werden dann gefragt, ob Sie die vorhandene Liste überschreiben möchten. Bitte bestätigen Sie die Abfrage mit Ja.

Deutsch

HSD 7790

39

DVB-T Einstellung

Deutsch

Sleep-Timer

Mit dieser Option definieren Sie den Zeitrahmen, wann der DVB-T Empfänger sich in den Schlafmodus (Stand-By) schalten soll.

Parental Lock

Wenn Sie diese Einstellungen überarbeiten möchten, aktivieren Sie das Untermenü mit der OK Taste. Danach werden Sie sofort nach dem Passwort gefragt. Bitte geben Sie das Passwort ein. Falls Sie das noch nie geändert haben, benutzen Sie das Standardpasswort: 3330. Jetzt haben Sie Zugriff auf die weiteren Optionen:

Menu Lock: Hier können Sie den Suchlauf mit einer Passwortabfrage schützen.

Kanal Lock: Hier können Sie bestimmte Kanäle mit einer Passwortabfrage schützen.

Neues Passwort: Hier definieren Sie ein neues Passwort. Geben Sie das neue Passwort mit einer vierstelligen Zahl ein und bestätigen Sie das neue Passwort mit der OK Taste.

Hinweis:

In Deutschland werden keine Informationen bezüglich Parental Lock oder Kinderschutz übertragen, wie es zum Beispiel in den USA oder England der Fall sein kann. Alle Einstellungen haben hier keine Auswirkung.

Werkzeuge

Die vierte Kategorie des Hauptmenüs sind die so genannten Tools. Sie enthalten ein weiteres Untermenü:

DVB-T Empfänger Information (Hardware und Software Version)

Spiele

Fabrikeinstellungen

Software Update

DVB-T Empfänger Informationen

Mit dieser Option werden die Hardware und Software Versionen abgerufen.

Spiele

Der HSD 7790 hat drei verschiedene Spiele integriert:

Tetris

Snake

Othello

Hinweis:

Bitte beachten Sie die einzelnen Hinweise in den Spielen, wie diese zu bedienen sind.

Werkseinstellungen

Drücken Sie die OK Taste wenn Sie die Werkseinstellungen laden möchten. Folgen Sie den Anweisungen und bestätigen Sie „Ja“ mit der OK Taste.

Hinweis:

Das Passwort lautet: 3330.

40

HSD 7790

DVB-T Einstellung

Software Update

Mit dieser Option können Sie ein Software Update in den DVB-T Part einspielen. Drücken Sie die OK Taste und ein weiteres Fenster erscheint. Drücken Sie wieder bei der Option Update durch Speicher die OK Taste. Eine Sicherheitsabfrage erscheint auf dem Bildschirm. Nun müssen Sie das Passwort eingeben. Das Standardpasswort lautet 3 3 3 0.

Nach der Eingabe des Passwortes such das Gerät automatisch auf der SD Karte nach einem Update.

Media+

Deutsch

Das Menü Media+ enthält sechs Untermenüs:

Media-Player

PVR Verwaltung

Disk Information

PVR Konfiguration

Speicher sicher entfernen

Formatiere Sepeicher

Media-Player

Mit dem Media-Player können Sie Bilder, Musik und Filme von SD Karte abspielen.

Sie können die Dateiliste des Media-Players mit verschiedenen Filter sortieren. Mit den Pfeiltasten RECHTS und LINKS wechseln Sie von der Dateiliste zu den Filteroptionen (untere Zeile des Bildes).

Wenn Sie die Option SETUP in den unteren Zeile anklicken, dann haben Sie Zugriff auf die Abspiel-

funktion. Hier können Sie die Anzeigedauer, die Diashow und die Übergangseffekte definieren.

PVR Verwaltung

Das Untermenü PVR Verwaltung erlaubt den Zugriff auf die Aufnahmen, die Sie mit dem HSD 7790 durchgeführt haben. Alle Aufnahmen werden dort gelistet. Die markierte Aufnahme wird im Vorschaufenster angezeigt.

Die Abspielfunktionen sind:

OK

Wiedergabe starten

STOP/EXIT

Wiedergabe beenden

>> / <<

Schneller Vorlauf bzw. Rücklauf mit den Geschwindigkeiten x2, x4, x8, x16 und x24

Die PVR Verwaltung enthält weiterhin die Optionen einzelne Dateien zu sperren, zu Löschen, Umbenennen und EPG Information der Aufnahme. Mit der Tasten 1 bis 4 sind die Operationen auszuführen:

HSD 7790

41

Deutsch

DVB-T Einstellung

Media+

1Sperren

2Löschen einer Aufnahme.

3Unbenennen

4Information

Löschen

Nachdem die Datei markiert wurde, drücken Sie die OK Taste und bestätigen Sie die Sicherheitsabfrage. Danach wird die Aufnahme gelöscht.

Unbenennen

Wenn Sie eine Aufnahme umbenennen möchten, dann drücken Sie die Taste 3. Danach erscheint eine Bildschirmtastatur. Damit können Sie den Vorgang ausführen. Nutzen Sie dazu die Pfeiltasten und die OK Taste.

Information

Drücken Sie die Taste 4 und dann werden die EPG Information, sofern diese vorhanden sind, auf dem Bildschirm angezeigt.

Disk Information

Mit dieser Option erhalten Sie einen Überblick über die angeschlossene SD Karte.

PVR Konfiguration

Die Option PVR Konfiguration enthalten die Optionen:

Time-Shift Zeit

Aufnahmetyp

TimeShift zu Aufnahme

Time-Shift

Time-Shift

Wenn diese Option eingeschaltet haben, dann steht Ihnen Time-Shift zur Verfügung. Gestartet wird Time-Shift dann durch die PAUSE Taste während des Livebildes.

Time-Shift Zeit

Hier wird die Größe des Time-Shifts in Minuten definiert.

Aufnahmetyp

Hier können Sie zwischen Transportstrom (TS) oder Programmstrom (PS) wählen. Der wesentlich Unterschied ist, dass innerhalb des Transportstromes auch die EPG Informationen abgespeichert werden.

TimeShift zu Aufnahme

Wenn Sie diese Option aktivieren, dann haben Sie die Möglichkeit den Time-Shift Bereich als Datei zu speichern.

42

HSD 7790

DVB-T Einstellung

Media+

Speicher sicher Entfernen

Mit dieser Option kann die SD Speicherkarte sicher entfernt werden. Starten Sie diese Option, und dann wird die Karte von dem System getrennt. Danach können Sie die Speicherkarte aus dem SD Kartenleser entnehmen.

Formatiere Speicher

Mit dieser Option haben Sie die Möglichkeit den SD Speicher zu formatieren. Wählen Sie das Dateisystem aus (nutzen Sie FAT Dateisystem) und navigieren Sie auf das OK Feld und drücken Sie die OK Taste. Nach dem Bestätigen der Sicherheitsabfrage wird die SD Karte formatiert.

Hinweis:

Alle Dateien werden bei der Formatierung des Speichers gelöscht. Sichern Sie ggf. vorher den Speicher.

HSD 7790

Deutsch

43

Media-Player

Deutsch

Mit dem Media-Player können Sie Bilder, Musik und Filme von SD Karte abspielen.

Sie können die Dateiliste des Media-Players mit verschiedenen Filter sortieren. Mit den Pfeiltasten RECHTS und LINKS wechseln Sie von der Dateiliste zu den Filteroptionen (untere Zeile des Bildes).

Wenn Sie die Option SETUP in den unteren Zeile anklicken, dann haben Sie Zugriff auf die Abspielfunktion. Hier können Sie die Anzeigedauer, die Diashow und die Übergangseffekte definieren.

Allgemeine Tasten zur Bedienung

OK

Wiedergabe startet

EXIT

Wiedergabe beenden

>>|

Nächstes Datei

|<<

Vorherige Datei

PAUSE

Wiedergabe hält an

Wiedergabe von Bilder

Die Unterstützen Formate bei der Wiedergabe von Bilder sind JPEG und BMP. Wählen Sie ein Bild aus und drücken Sie die OK Taste. Die Wiedergabe startet. Es stehen Ihnen eine Reihe von weiteren Tasten zur Bedienung zur Verfügung.

RECHTS

Rotation des Bildes im Uhrzeigersinn

LINKS

Rotation des Bildes gegen den Uhrzeigersinn

OK

Zoom Modus mit x2, x4, x8, x16. Innerhalb des Zoommodus können Sie das Bild mit



dem Navigationskreuz verschieben

Wiedergabe von Filme

Der Media-Player unterstützt nur die Wiedergabe von MPEG Dateien. Bitte beachten Sie, dass der Media-Player kein AC 3 (DD/DTS ect.) bei der Wiedergabe unterstützt. Die Videodateien sollten ausschließlich MPEG-2 Ton (MPA, MP2) enthalten. Spezielle Tasten bei der Videowiedergabe sind:

<<Schneller Rücklauf x2, x4, x8, x16, x32

>>Schneller Vorlauf x2, x4, x8, x16, x32

STOP

Anhalten der Wiedergabe und zurück zu Zeitindex 0:00:00 Std.

OSD

Schaltet die Navigationshilfe an

RECHTS

Sprung um 10

Sekunden vorwärts (nur aktiv, wenn die Navigationshilfe sichtbar ist)

LINKS

Sprung um 10

Sekunden zurück (nur aktiv, wenn die Navigationshilfe sichtbar ist)

Wiedergabe von Musik

Der Media-Player unterstützt nur die Wiedergabe von MP3 Dateien. Abgesehen von dem schnellen Spulen vorwärts bzw. rückwärts gibt es keine weiteren besonderen Navigationshilfen.

44

HSD 7790

+ 102 hidden pages
