Xoro HSD 2220 User Manual [ru, de, es, fr, en]

HSD 2220
MPEG-4 DVD-Player with USB
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'EMPLOI
РУКОВОДСТВО по эксплуатации
MANUAL DE OPERACIONES
Inhaltsangabe
Inhaltsangabe 3 Sicherheitshinweise 4 Zubehör 8 Recycling 8 Eigenschaften 9 Schnellstartanleitung 10
Bedienelemente
Vorderseite 11 Rückseite 11
Verbinden
CVBS 12 SCART 12 S-Video 13 YUV 13 AV-Verstärker (Digital optisch oder koaxial) 14
Fernbedienung
Einlegen der Batterie 15 Bedienung 15 Tastenbelegung 16
Abspielen
Titel / Abspielen / Pause / Stopp / Schritt / schnell 17 Kameraperspektive / Audiosprache / Kapitel - Track 18 Wiederholfunktion / A-B Segment / Lautstärke 19 Vergrößern / Information 20 Suche / Untertitel / P-SCAN 21 Zeitlupe / Resume / Stumm / PBC 22 Programmwiedergabe / USB 23 JPEG-Dateien 24 Musikdateien 26 MPEG-1 / MPEG-2 / MPEG-4 Videodateien 27 USB 29
Einstellungen
Allgemeines Menü 30 Audioeinstellungen 32 Dolby Digital Einstellungen 33 Videoeinstellungen 34 Vorzugseinstellungen 35
Fehlerbehebung 37 Spezifikationen 39 Glossar 40
Deutsch
3
SICHERHEITSHINWEISE
ACHTUNG
STROMSCHLAGGEFAHR!
Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen
Deutsch
Bedienungsanleitung
1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen
Laser
Dieses Gerät enthält ein Lasersystem der Klasse 1.
1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.
2. Die Laserstrahlung kann Augenschäden hervorrufen.
3. Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder
4. Das Gerät ist nur von Servicemitarbeitern zu öffnen.
5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könn-
Verwendung
1. Verwenden Sie das Gerät nur zu dem Abspielen von Video-DVD, Video-CD und
2. Jede andere Verwendung ist nicht gestattet.
im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.
Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funkti­ons- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Be­dienungsanleitung.
DIESES GERÄT ERFÜLLT DIE ANFORDERUNGEN DES PARAGRAFEN 15 DER FCC-VERORDNUNG. ZUM BETRIEB DES GERÄTS MÜSSEN FOLGENDE BEDINGUNGEN ERFÜLLT SEIN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHE INTERFERENZ VERURSACHEN, UND (2) DIESES GERÄT MUSS SÄMTLICHE EMPFANGENDE INTERFERENZ AUFNEH­MEN, MIT EINGESCHLOSSEN INTERFERENZ DIE MÖGLICHERWEISE FUNKTIONSSTÖRUNGEN VERURSACHEN KÖNNTE.
eingehalten werden.
wenden Sie sich an Ihren Händler.
te dies zum Austritt von gefährlicher Laserstrahlungen führen.
Audio-CD.
4
SICHERHEITSHINWEISE
Stromversorgung
1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.
3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert wer­den.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte be­schädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfer­nen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es länge­re Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der An­tenne/Kabel . Dies verhindert Schäden aufgrund von Blitzschlägen.
9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorru­fen kann.
12. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
13. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
Disk-Kompatibilität
1. Abhängig von den Bedingungen bei dem Brennen, der DVD-Player unterstützt eine Reihe von selbst erstellten Medien. Zum Beispiel CD-R, CD-RW, DVD-R, DVD+R, DVD-RW, DVD+RW, DVD+R DL, DVD-R DL, DVD-ROM, CD-ROM und CD-DA.
2. Manche oben genannten Medien werden hier nicht erkannt. Bitte nutzen Sie deshalb immer nur Markenrohlinge, wie z. B. Ricoh, Verbatim, TDK oder Maxell.
3. Kleben Sie keine Aufkleber oder Labels auf die Disk, weder auf die beschreibbare noch auf die andere Seite.
4. Benutzen Sie immer nur runde Disk und keine anders geformten Scheiben.
5. Manche Funktionen bei Video-DVD, VCD oder SVCD werden nicht erkannt, weil die entsprechende Authoringsoftware nicht kompatibel arbeitet.
Deutsch
5
SICHERHEITSHINWEISE
Betrieb und Aufstellung
1. Während der Wiedergabe dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie den Player nicht, sonst könnte die CD beschädigt werden.
2. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
3. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte be-
Deutsch
schädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
4. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruck­artige Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. um­kippt.
5. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Akti­vieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
6. Betreiben Sie den Player nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
7. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
8. Legen Sie ausschließlich CDs oder DVDs in das Laufwerk.
9. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie den Player länger nicht nutzen.
10. Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.
11. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
12. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen posi­tioniert werden.
13. Vermeiden Sie Hitzestau am Gerät.
14. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
15. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
16. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
17. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
6
SICHERHEITSHINWEISE
Servicefall
1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qua­lifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern: a. Wenn das Netzteil oder Netzkabel defekt ist. b. Wenn Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät mit Wasser in Berührung gekommen ist. d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Ein stellung zieht eine kostspielige Instandsetzung eines Technikers nach sich. e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungs schwankungen aufweist.
3. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besit­zen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
4. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
5. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Tele­fonnummern.
Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:
Positionieren oder richten Sie die Empfangs-Antenne anders aus.
Vergrößern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.
Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das
gestörte Gerät.
Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbin-
dung.
Macrovision
U.S. Patens Nos. 4,631,603; 4,577,216; 4,819,098; 4,907,093; 5,315,448 and 6,516,132 "This product incorporates copyright protection technology that is protected by U.S. patents and other intellectual property rights. Use of this copyright protection technology must be authorized by Macrovision, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision. Reverse engineering or disassembly is prohib­ited."
Dolby
Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories. Confidential Unpublished works. 1992-1997 Dolby Laboratories, Inc. All rights reserved.
Deutsch
7
Recycling Informationen
Wiederverwertung von Elektrogeräte
Das Produkt wurde mit hochwertigen Materialien und Komponenten entwi­ckelt und hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpa­ckung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC
Deutsch
entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Haus­müll.
Der Grüne Punkt
Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffge­winnung zahlt.
8
Zubehör
Ihr neuer DVD-Player Xoro HSD 2220 ermöglicht Ihnen den vollen Genuss aller CD­Formate. Dank seiner flachen Form kann man ihn überall mit hinnehmen und Filme sowie Musik an jedem Ort erleben. Er ist mit modernster Audio/Video Technologie ausgestattet, um ein optimales optisches und klangliches Erlebnis zu ermöglichen.
HSD 2220
Fernbedienung mit Batterien
Bedienungsanleitung
Garantiekarte
Wenn der Lieferumfang nicht komplett sein sollte, kontaktieren Sie bitte Ihren Händler. Be­wahren Sie die Verpackung auf. Sie könnten sie noch benötigen.
Hinweise:
Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen
zum Erlöschen der Garantie.
Transportieren und Versenden Sie das Gerät ausschließlich in er Originalverpa-
ckung.
Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften.
Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.
Eigenschaften
Deutsch
MPEG-4 DVD Player
USB Anschluss an der Vorderseite
SCART Anschluss (RGB fähig)
YPbPr Komponentenanschluss
CVBS Videoanschluss
S-Video Anschluss
Koaxialer digitaler Audioausgang (elektrisch)
Optischer digitaler Audioausgang (SPDIF)
Stereo Cinch Ausgang
Standardeinstellungen:
Sprachen: Englisch TV System: PAL Videoausgang: SCART RGB Seitenverhältnis: 4:3 PS
9
Schnellstartanleitung
1. Verbinden Sie das Netzkabel mit einer Steckdose.
2. Betätigen Sie die Power-Taste auf der linken Seite (Nr. 7).
3. Drücken Sie die OPEN Taste oben auf dem Gerät (Nr. 3).
4. Legen Sie eine DVD ein (Nr. 1). Richten Sie die Mitte der Disc entsprechend dem Disc-Ladefach aus.
5. Drücken Sie die OPEN/CLOSE Taste (Nr. 3) wieder und die Lade schließt.
Deutsch
6. Nun startet die DVD. Falls nicht, bitte drücken Sie die PLAY Taste (Nr. 4).
7. Zum Stoppen drücken Sie die Stop-Taste (Nr. 5).
8. Wenn Sie den Inhalt eines USB Speicher abspielen möchten, schließen Sie den USB Speicher an dem USB Steckplatz an (Nr. 8). Drücken Sie die USB Taste auf der Fernbedienung oder die USB Taste auf dem Gerät (Nr. 6). Der Player wechselt dann in den USB Modus.
9. Um das Gerät auszuschalten, drücken Sie den Stand-by-Knopf auf der Fernbedie­nung.
10. Um das Gerät vollständig vom Stromnetz zu trennen, drücken Sie den Schalter an der Vorderseite des Gerätes (Nr. 7) und trennen Sie ggf. auch den Netzstecker von dem Stromnetz.
10
Bedienelemente
Vorderseite
Bedienelemente
1. DVD Laufwerk
2. Infrarot Sensor
3. Öffnen / Schließen Taste
4. PLAY/PAUSE Taste
5. Stopp Taste
6. USB Taste
7. Hauptstromschalter (POWER)
8. USB Anschluss
Bemerkungen:
Bitte überprüfen Sie, ob alle Verkabelungen richtig sind, bevor Sie das Gerät ein-
schalten.
Wenn das Gerät ordnungsgemäß angeschlossen ist, kann es trotzdem zu Interferen-
zen mit anderen elektronischen Geräten im selben Stromkreis kommen. Bitte wählen Sie dann einen anderen Stromkreis für eines der Geräte aus.
Bei USB-Wiedergabe bitte ausschließlich USB-Speicher nutzen.
Rückseite
Deutsch
1. Komponentenausgang Y
2. Komponentenausgang Pb/Cb
3. Komponentenausgang Pr/Cr
4. CVBS Videoausgang
5. Audio Links Ausgang (L)
6. Audio Rechts Ausgang (R)
7. Koaxialer digitaler Audioausgang (elektrisch)
8. S-Video Ausgang
9. Optischer digitaler Audioausgang (SPDIF)
10. SCART Audio/Video Ausgang
11
Verbinden
Video Ausgänge
Sie können den DVD-Player auf verschiedene Weise mit einem TV-Fernsehgerät verbinden. Folgende Anschlussmöglichkeiten bestehen:
SCART
Komponentenanschluss YPbPr/YCbCr
Deutsch
Der Anschluss über ein Video (CVBS) Kabel
Mit diesem Video-Anschlusskabel werden die Signale für Helligkeit (Y-Signal) und Farbe (C­Signal) kombiniert übertragen. Diese Anschlussart sollte nur dann gewählt werden, wenn keine andere Anschlussart genutzt werden kann. Schließen Sie das eine Ende des Cinch­Kabels an den Anschluss VIDEO (CVBS) auf der Rückseite des DVD-Players an. Das ande­re Ende schließen Sie an den Video-Eingang des TV-Geräts an. (Der Eingang ist normaler­weise mit „VIDEO IN“ oder 'AV IN' gekennzeichnet.) Da über Video kein Ton übertragen wird, müssen Sie nun noch eine separate Verbindung für die Audiosignale herstellen. Schließen Sie das eine Ende des Audiokabels (Cinch) an den rot/weißen Cinch-Anschluss L/R AUDIO OUT auf der Rückseite des DVD-Players an. Das andere Ende schließen Sie an den Audioeingang des TV-Geräts an. (Dieser ist normalerweise auch mit rot/weiß und der Aufschrift „AUDIO IN“ oder „AV IN“ gekennzeichnet.)
Der Anschluss über ein SCART–Kabel
Das SCART–Kabel (oder EURO-AV-Kabel) dient der gleichzeitigen Übertragung von Ton und Bild. Schließen Sie das eine Ende des Scart-Kabels an den Anschluss SCART auf der Rückseite des DVD-Players an. Das andere Ende schließen Sie an den entsprechenden Scartanschluss Ihres TV-Geräts an. Bitte beachten Sie dabei auch die Bedienungsanleitung Ihres TV-Geräts. Schalten Sie das TV-Gerät ein und wählen Sie die entsprechende Ein­gangsquelle für diese Anschlussart. Bitte beachten Sie hierzu auch die Bedienungsanleitung Ihres TV-Geräts).
Hinweis:
Sie können über den SCART-Ausgang Ihres DVD-Players auch RGB-Signale übertragen. Im RGB Modus wird die Bildqualität deutlich verbessert. Den RGB-Modus können Sie im Video-Einstellmenü Ihres Players aktivieren. Um diese Funktion zu nutzen, muss Ihr Fern­sehgerät RGB-fähig sein, ansonsten wird das Bild in falschen Farben dargestellt.
CVBS Video
S-Video
12
Verbinden
Video Ausgänge
Der Anschluss über ein S-Video (Y/C) –Kabel
Mit diesem S-Video (S-VHS)-Anschlusskabel werden die Signale für Helligkeit (Y-Signal) und Farbe (C-Signal) separat übertragen. Hierdurch wird eine bessere Bildqualität als bei CVBS oder SCART erreicht. Schließen Sie das eine Ende des S-Video-Kabels an den Anschluss S-VIDEO (Y/C) auf der Rückseite des DVD-Players an. Das andere Ende schließen Sie an den S-Video-Eingang des TV-Geräts an. (Der Eingang ist normalerweise mit „S-VIDEO IN“ oder „SVHS IN“ gekennzeichnet. Bitte beachten Sie auch die Bedienungsanleitung Ihres TV-Gerätes.) Da über S-Video kein Ton übertragen wird, müssen Sie nun noch eine separate Verbindung für die Audiosignale herstellen. Schließen Sie das eine Ende des Audiokabels (Cinch) an den rot/weißen Cinch-Anschluss L/R AUDIO OUT auf der Rückseite des DVD-Players an. Das andere Ende schließen Sie an den Audioeingang des TV-Geräts an. (Dieser ist normalerweise auch mit rot/weiß und der Aufschrift „AUDIO IN“ oder 'AV IN’ gekennzeichnet.
Der Anschluss über ein YUV (Y Pb Pr) Kabel
YUV (Y Pb Pr) ist ein Videosignal, bei dem in der Signalübertragung Farb- und Helligkeitsin­formationen getrennt werden. Ähnlich der RGB Übertragungstechnik werden die Signale über 3 Cinch-Leitungen übertragen. Diese Übertragungsart wird auch als Komponenten­Signal bezeichnet. Über YUV erhält man die bei analogen Videosignalen bestmögliche Sig­nalübertragung. Schließen Sie das eine Ende des YUV-Kabels an den Anschluss „Y Pb Pr“ auf der Rückseite des DVD-Players an. Sie können die Anschlüsse leicht über die drei Farben rot, grün und blau erkennen. Das andere Ende schließen Sie an den entsprechenden Eingang des TV­Geräts an. (Der Eingang ist normalerweise mit „Y Pb Pr“ oder „HDTV IN“ gekennzeichnet. Bitte beachten Sie auch die Bedienungsanleitung Ihres TV-Gerätes.) Wechseln Sie in den Einstellungen des DVD-Players zu YUV. Falls Ihr TV-Fernsehgerät auch progressive Scan unterstützt, können Sie entweder in den Einstellungen dies aktivie­ren, oder drücken Sie dazu die P-Scan Taste auf der Fernbedienung. Da über YUV kein Ton übertragen wird, müssen Sie nun noch eine separate Verbindung für die Audiosignale herstellen. Schließen Sie das eine Ende des Audiokabels (Cinch) an den rot/weißen Cinch-Anschluss L/R AUDIO OUT auf der Rückseite des DVD-Players an. Das andere Ende schließen Sie an den Audioeingang des TV-Geräts an. (Dieser ist normalerweise auch mit rot/weiß und der Aufschrift „AUDIO IN“ oder 'AV IN’ gekennzeichnet. Bitte beachten Sie auch die Bedienungs­anleitung Ihres TV-Gerätes.) Schalten Sie das TV-Gerät ein und wählen Sie die entsprechende Eingangsquelle für diese Anschlussart. Bitte beachten Sie hierzu auch die Bedienungsanleitung Ihres TV-Gerätes).
Hinweis:
Achten Sie auf die Farben der drei Anschlüsse, wenn Sie das Gerät mit dem TV-Gerät ver­binden. Wenn die Farben vertauscht werden, wird kein Bild oder ein Bild mit falschen Farben angezeigt.
Deutsch
13
Verbinden
Audio Ausgänge
Anschluss an AV-Verstärker mit S/PDIF (optisches oder koaxiales Kabel)
Dieser Player enthält einen Dolby Digital- bzw. MPEG2-Decoder. Somit können Sie DVDs, die in Dolby Digital, MPEG1/2-Audio oder linearem PCM aufgenommen wurden, ohne Hilfe eines externen Decoders wiedergeben. Wenn der Player an einen AV-Verstärker mit 5.1 Kanal-Eingängen angeschlossen wird, können Sie in Ihrem Zuhause Kinoklang genießen, wenn Sie Discs wiedergeben, die in Dolby Digital, MPEG1/2 oder linearem PCM aufgenom-
Deutsch
men wurden. Die “S/PDIF”-Spezifikationen erlauben die Nutzung unterschiedlicher Kabel– und Anschluss­typen, solange sie zum verwendeten Gerät passen. Schlüsselwörter für die elektrische Me­thode sind "koaxial" und "Cinch-Stecker". Der andere Typ ist "optisch"; hierbei hört man oft den Ausdruck "TOSLINK". Schließen Sie den DVD-Player am AV-Verstärker entweder mit einem Koaxial-Kabel oder mit einem optischen Kabel an. Der koaxiale Anschluss ist normalerweise orangefarben und befindet sich links neben dem S-Video Ausgang. Der optische Anschluss befindet sich rechts neben dem S-Video Ausgang und ist in der Regel ein schwarzer viereckiger An­schluss mit einer Schutzkappe. Wählen Sie am AV-Verstärker den entsprechenden Eingang, optisch oder koaxial.
Hinweise:
1. Wählen Sie nach dem Anschließen die korrekte Audio-Einstellung, die gemäß Ihres Audio-Systems für diesen Player erforderlich ist.
2. Wenn der Typ der angeschlossenen Lautsprecher nicht den Kanälen entspricht, die für eine MPEG2- oder lineare PCM-Disc aufgezeichnet wurden, wird die Disc nicht auf allen Kanälen ausgegeben, sondern nur auf 2 Kanälen (d. h. selbst wenn die vorderen Lautsprecher und der mittlere Lautsprecher angeschlossen sind, wird eine Disc, die im 5.1-Format aufgenommen wurde, nur über 2 Kanäle ausgegeben).
3. Schließen Sie keinen Verstärker mit einem Koaxial-Anschluss (oder digitalen opti­schen Eingang) an, der nicht Dolby Digital- oder MPEG-Audiodecoder unterstützt, da dies zu Schäden an Ihrem Gehör und/oder Lautsprechern führen könnte.
Stereo Analog Ausgang
Schließen Sie die eine Seite des zweipoligen Cinch-Kabels an den roten und weißen An­schluss L/R auf der Rückseite des Gerätes. Die andere Seite des Cinch Kabel wird in den Stereo Eingang des Verstärkers angeschlossen, welcher manchmal mit AUX IN oder mit Stereo IN bezeichnet wird. Achten Sie immer auf die Farbkodierung des Kabels und der Anschlüsse. Schalten Sie den Verstärker ein und wählen Sie den entsprechenden Eingang.
14
Fernbedienung

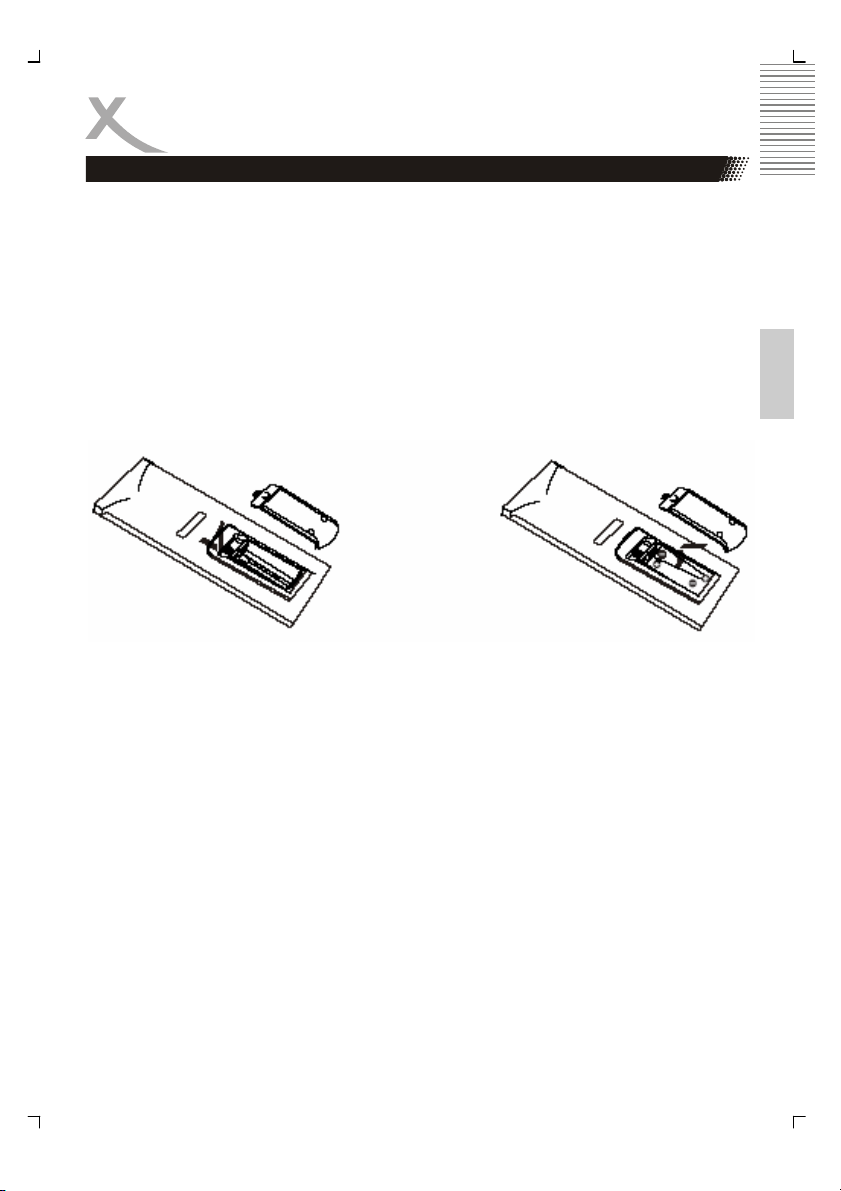

Batterie und Bedienung
1. Öffnen Sie das Batteriefach.
2. Die Batterien für die Fernbedienung sind mit Folio umgepackt. Bitte entfernen Sie die Folio.
3. Benutzen Sie nur Batterien des Typs AAA/R03 (1,5 V).
4. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
5. Schieben Sie die Batterieklappe wieder auf.
6. Richten Sie die Fernbedienung immer auf das Sensor-Feld des DVD-Players. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operations­winkel nicht größer als 60° sein.
7. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den DVD-Player eine längere Zeit nicht benutzen.
Hinweise:
1. Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedie­nung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stel­le sofort säubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.
Deutsch
15
Deutsch
L/R
Fernbedienung
Tasten der Fernbedienung:
1. Power Taste (Stand-By)
2. L/R Taste
3. Programm Taste (PROG)
4. A-B Segment Wiedergabe
5. Wiederholen Taste (REPEAT)
6. Löschen Taste (CLEAR)
7. Menü Taste (MENU)
8. Titel Taste (TITLE)
9. Navigationstaste Oben
10. Navigationstaste Links
11. DVD Einstellungsmenü (SETUP)
12. Schneller Rücklauf (<<)
13. Schneller Vorlauf (>>)
14. Schritt Taste (STEP)
15. Vergrößern Taste (ZOOM)
16. Zurück Taste (RETURN)
17. Fortsetzen Taste (RESUME)
18. USB Taste
19. Stummschaltung (MUTE)
20. Öffnen/Schließen Taste (OPEN/ CLOSE)
21. Numerische Tasten
22. Untertitel Taste (SUBTITLE)
23. AUDIO Taste (AUDIO)
24. Kamerawinkel Taste (ANGLE)
25. Navigationstaste Rechts
26. Bestätigen Taste (ENTER)
27. Navigationstaste Unten
N/P
28. Informationstaste (OSD)
29. Suche Taste (SEARCH)
30. Vorheriges Stück / Kapitel (|<<)
31. Abspielen/Pause Taste (PLAY/ PAUSE)
32. Nächstes Stück / Kapitel (>>|)
33. Stopp Taste
34. Prgressive Scan Taste (P­SCAN)
35. PBC Taste
36. N/P Taste
37. Langsames Abspielen (SLOW)
38. Lautstärke verringern (Volume -)
39. Lautstärke erhöhen (Volume +)
16
Abspielen
Ein Titel auf einer Video-DVD ist ein definierter und bestimmter Sektion. Wie in der neben stehenden Abbildung gezeigt, kann eine Video-DVD vier Titel enthalten. Hinter jedem Titel befindet sich zu, Beispiel ein Film oder Dokumentation. Die einzelnen Titel könenn natürlich auch weiter mit Kapitel unterteilt werden.
1. Drücken Sie Titel/Menü, um zum Menü zu gelangen.
2. Drücken Sie Navigationstasten oder die numerische Tasten, um zu dem Titel zu springen.
3. Drücken Sie ENTER oder den PLAY Knopf.
4. Der Player startet vom ausgewählten Titel.
Hinweis:
Sie können auch die vorgegebene Titelnummer eingeben, um direkt auszuwählen.
Pausieren (im Wiedergabemodus)
Drücken Sie PLAY/PAUSE einmal während der Wiedergabe. Drücken Sie PLAY, um wieder in den normalen Modus zurückzukehren.
Wiedergabe unterbrechen
Drücken Sie die STOP-Taste, um die Wiedergabe zu unterbrechen. Drücken Sie noch einmal auf die Taste PLAY/PAUSE, um die Wiedergabe von der letzten Position fortzusetzen. Drücken Sie zweimal auf die Taste STOP, um die Wiedergabe vollständig zu stoppen.
Deutsch
Schneller Rück- / Schneller Vorlauf
Drücken Sie << oder >> während des Abspielens auf der Fernbedienung und der Player wechselt die Abspielgeschwindigkeit. Die Abspielgeschwindigkeit verdoppelt sich mit jedem weiteren Drücken der Taste. Die Sequenz ist:
Normal —> x2 —> x4 —> x8 —> x16 —> x32 —> Normal
Hinweis:
Manche Disk unterstützen diese Funktion nicht.
Schrittweise Wiedergabe
Drücken Sie STEP-Taste während des Abspielens auf der Fernbedienung und der Player pausiert. Erneutes Drücken der STEP-Taste wird das nächste Bild angezeigt. Sie können Bild für Bild die Wiedergabe steuern mittels der STEP Taste. Drücken Sie die PLAY Taste und beenden Sie das schrittweise Abspielen.
17
Abspielen
Kameraperspektive ändern
Wenn die DVD aus mehreren Perspektiven aufgenommen wurde, haben Sie die Möglichkeit, den Szenenwinkel zu wechseln. Drücken Sie ANGLE (WINKEL) während Sie eine Szene abspielen, die aus mehreren Perspektiven aufgenommen wurde. Sie müssen auf die ANGLE-Taste drücken, wenn das Angle-Symbol auf dem Display erscheint. Jedes Mal, wenn Sie erneut die ANGLE-Taste drücken, ändert sich der Winkel.
Deutsch
Hinweis:
Die Angle Funktion arbeitet nicht bei DVD's, die nicht aus mehreren Winkeln aufgenommen wurden.
Audiosprache ändern
Drücken Sie die AUDIO-Taste während des Abspielens und der Player wechselt zu dem nächsten Audiospur bzw. Audiosprache (wenn diese verfügbar ist). Meistens sind auf einer Video-DVD mehrere Sprachen hinterlegt. Sie können jede einzelne Audiosprache durch mehrmalige Drücken der AUDIO-Taste ansteuern.
Bei dem Abspielen einer MPEG-4 Datei mit z.B. Zwei Audiosprachen wechselt der Player auch die Sprache mit dem Drücken der AUDIO-Taste.
Hinweis:
Drücken Sie mehrmals die AUDIO-Taste und dann gelangen Sie in der Regel zu der ursprünglichen Audiospur zurück.
Kapitel / Track
Wenn eine DVD ein Titel-Menü besitzt, können Sie damit die Kapitel auswählen.
1. Drücken Sie TITEL und das Titelmenü erscheint auf dem Fernseher oder LCD.
2. Drücken sie die die Titel auch direkt über die Nummern der Tastatur auswählen.
3. Drücken Sie PLAY. Dann fängt der Player mit der Wiedergabe in Kapitel 1 des ausgewählten Tracks an. Über die SKIP Buttons kann der gewünschte Track ebenfalls gesucht werden. Drücken Sie hierzu |<<, >>|, um zu dem Titel zu gelangen.
 Knöpfe, um den gewünschten Titel zu wählen. Man kann
18
Abspielen
Wiederholfunktion
Dieses DVD-Gerät gibt Ihnen die Möglichkeit, bestimmte Titel in Endlosschleife wiederzugeben. (TITLE REPEAT, CHAPTER/TRACK REPEAT, A-B REPEAT).
1. Drücken Sie REPEAT während der normalen Wiedergabe.
2. Der REPEAT Modus wechselt jedesmal wenn Sie den Knopf drücken. Abhängig von der Art der Disc (Video-DVD, VCD, order Daten) ändert sich die Wiederholenfunktion (REPEAT).
DVD-Video - Wiederhole Kapitel / Titel / Alle / Aus
Kapitel: Wiederholt das aktuelle Kapitel Titel: Wiederholt den aktuellen Titel Alle: Wiederholt alle Tracks/Titel einer Disc. Aus: Schaltet die Wiederholenfunktion ab.
Video-CD, MPEG-1, MPEG-2, MEG-4, JPEG Disc - Wiederhole Einzel / Alle / Aus
Einzel: Wiederholt das aktuelle Kapitel Alle: Wiederholt alle Tracks/Titel einer Disc. Aus: Schaltet die Wiederholenfunktion ab.
Musik-Disc - Track / Ordner / Alle / Aus
Kapitel: Wiederholt das aktuelle Kapitel Ordner: Wiederholt den aktuellen Ordner Alle: Wiederholt alle Tracks/Titel einer Disc. Aus: Schaltet die Wiederholenfunktion ab.
Hinweise:
1. Bei einer VCD mit PBC muss zuerst PBC deaktiviert werden, um die Wiederholenfunktion zu nutzen.
2. Die Wiederholenfunktion endet, wenn die Tasten NEXT oder PREV (|<< oder >>|) gedrückt wird.
Deutsch
A—B Segment Wiederholung
Zur Wiederholung eines bestimmten Abschnitts können Sie die A-B Abschnittswiederholung benutzen. Betätigen Sie die Taste A-B.
1. Benutzen Sie die A-B-Taste zum Markieren des Anfangspunkts des gewünschten Abschnitts, den Sie wiederholen wollen (Punkt A).
2. Betätigen Sie die A-B-Taste erneut, um den Endpunkt (Punkt B) des gewünschten Abschnitts zu markieren. Die Wiederholung des markierten Abschnitts (A-B) startet dann automatisch.
3. Betätigen Sie die A-B-Taste, um die Abschnittswiederholung zu stoppen. Der DVD-
Player fährt dann mit der normalen Wiedergabe fort.
Lautstärke
Ändern Sie die Lautstärke in dem Sie die VOLUME -/+ Tasten auf der Fernbedienung nut­zen.
19
Abspielen
Vergrößern
Drücken Sie ZOOM während der Wiedergabe. Der DVD Player vergrößert das Bild im Zentrum. Drücken Sie sich.
Deutsch
Bei dem mehrmaligen Drücken der ZOOM Taste ändert sich die Vergrößernfunktion in folgender Weise:
Hinweis:
Diese Funktion ist bei manchen Disc nicht verfügbar.
Informationen
Dieses Gerät ermöglicht die Anzeige des Betriebszustands und von Diskinformationen auf dem Bildschirm durch Betätigung der OSD-Taste. Mir dieser Funktion werden folgende Informationen auf dem Bildschirm angezeigt in Abhängigkeit der Disc und dessen Inhalt angezeigt. Mit dieser Funktion
können Sie bei einer Video-DVD folgende Informationen auf dem Fernseher sehen:
Abspielzeit des laufenden Titels (Title
Elapsed)
Gesamtabspielzeit des laufenden Titels (Title
Remain)
Abspielzeit des laufenden Kapitels (Chapter
Elapsed)
Gesamtabspielzeit des laufenden Kapitels
(Chapter Remain)
Stückanzahl (TT 01/12)
Kapitelanzahl (CH 006/009)
Im Falle einer Audio-CD/MPEG-4 Videodateien erscheinen folgende Informationen:
Abgelaufene Spielzeit (Single Remain)
Verbleibene Zeit des Spielzeit des Stückes
(Single Elapsed)
Hinweis:
Drücken Sie OSD während des Abspielens, um das On-Screen Display zu starten. Zum Beenden bitte wieder OSD drücken.
    Während des Zoomens und der Zoompunkt verändert
Normal —> x2 —> x3 —> x4 —> Normal
20
Abspielen
Suche oder Gehe-Zu Funktion
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums an­steuern. Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste SEARCH
aus.
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit
vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntas­ten vor. Nach kurzer Zeit beginnt die Wiedergabe.
Untertitel wählen
Sie können mithilfe der SUBTITLE (Untertitel) einer DVD in der gewünschten Sprache an­zeige, sofern diese von der DVD unterstützt wird.
Betätigen Sie während der Wiedergabe die SUBTITLE.
Betätigen Sie während der Wiedergabe die SUBTITLE, bis die Untertitel verschwin-
den.
P-SCAN
Wenn Sie den DVD-Player mit einem dreipoligen Komponentenkabel über YPbPr an einem TV-Fernsehgerät verbunden haben, dann können Sie während des Abspielens mit der P­SCAN Taste direkt zwischen interlaced und progressive Scan wechseln.
Hinweis:
Wenn Sie einen anderen Videoausgang wie zum Beispiel SCART, CVBS oder S-Video nut­zen und die P-Scan Taste drücken, dann kann es vorkommen, dass das Bild auf dem Fern­sehgerät verzerrt, geteilt oder flackert. Drücken Sie erneut die P-SCAN Taste auf der Fern­bedienung und dann sollte das Bild wieder normal angezeigt werden.
Zurück (RETURN)
Deutsch
Während der Wiedergabe von Musikdateien können Sie durch den Inhalt des Datenträgers stöbern und andere Titel suchen. Mit einen Tastendruck ist es Ihnen möglich, in den ur­sprünglichen Ordner zurückzukehren. Drücken Sie die RETURN Taste auf der Fernbedie­nung und Sie gelangen sofort zu dem Musikstück im Dateibrowser zurück, welches aktuell abgespielt wird.
21
Abspielen
Zeitlupe
Sie können eine Disk auch in Zeitlupe wiedergeben.
1. Betätigen Sie die SLOW-Taste um die Zeitlupe zu aktivieren.
2. Betätigen Sie während der Wiedergabe die SLOW-Taste, um die Wiedergabege-
schwindigkeit auf 1/2, 1/4, 1/8 oder 1/16 der normalen Geschwindigkeit zu redu-
Deutsch
zieren.
Hinweise:
Während des Schnellsuchlaufs und der Zeitlupe ist der Ton stumm gestellt.
Diese Funktion ist nicht für alle DVDs verfügbar.
Resume Funktion
Wenn Sie die RESUME Taste drücken, wird der Film an der gestoppten Stelle weiterge­spielt.
Stummschaltung
Drücken Sie die MUTE Taste um den Player stumm zu schalten. Zum aktivieren des Tones, drücken Sie MUTE erneut.
Eingabe Löschen (CLEAR)
Bei Programm– und Suchfunktionen können Sie mit der Taste CLEAR inkorrekte Eingaben wieder löschen.
L/R Funktion
Wenn Sie während er Wiedergabe einer VCD die L/R Taste drücken, dann können Sie die verschiedenen Tonmodi schalten. Bei mehrmaligen Drücken dieser Taste wird folgende Sequenz geschaltet: Stereo—> Left Mono —> Right Mono —> Mix Mono —> Stereo.
PBC
PBC bedeutet Playback Control und ist bei VCD (Version 2.0) oder SVCD verfügbar. PBC
ermöglicht verschiedene Option bei dem Abspielen einer solchen Disc, wie z.B. Menü oder Suche. Video-CD in einer älteren Version (1.1) welche kein PBC enthalten werden wie eine Audio­CD behandelt.
22
Abspielen
Programmwiedergabe
Drücken Sie die PROG-Taste. Das Programm-Menü erscheint auf dem Bildschirm. Benutzen Sie die Ziffertasten. Wählen Sie die Menüpunkte in der Reihenfolge, in der Sie diese programmiert haben möchten. Die Nummer des gewählten Menüpunkts wird in das Programmvolumen eingegeben.
1. Geben Sie bitte bei einstelligen
Stücknummern immer am Anfang eine „0“ ein, z.B. „05“.
2. Bewegen Sie den Cursor zu START
und drücken Sie ENTER, um die Wiedergabe zu starten.
3. Um die Programmierung zu löschen,
bewegen Sie den Cursor zu STOP und drücken Sie dann ENTER, um zu bestätigen.
Hinweise:
1. Der Programmmodus kann nur dann
aktiviert werden, wenn sich eine Disc im Laufwerk befindet.
2. Wenn der Programmmodus aktiv ist,
können die SETUP Funktion nicht aufgerufen werden.
USB
Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein. Drücken Sie die USB-Taste und es erscheint nun ein Auswahlmenü
“ und „USB“. Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den beiden
DVD Menüpunkten hin und her bewegen. Starten Sie zum Beispiel die Option „USB TER-Taste.
Der Inhalt des USB Flashspeicher wird ausgelesen und in dem Dateibrowser angezeigt.
Bitte beachten Sie den Sicherheitshinweis.
Sicherheitshinweis
Wenn Sie den USB Speicher entfernen möchten, drücken Sie die USB Taste und wechseln Sie zu “DVD entfernen.
”. Wenn das DVD Laufwerk aktiv ist, dann können Sie den USB Speicher
“ mit der EN-
Deutsch
23
Abspielen
JPEG-Dateien
Sie können mit Ihrem DVD-Player Fotos anschauen, die auf einer CD-R gespeichert sind. Die Fotos auf der Disk müssen im JPEG Format gespeichert sein. Legen Sie die CD in das Diskfach. Nachdem die CD geladen ist, erscheint ein
Deutsch
Browser mit einer Dateien- oder Ordnerübersicht auf dem Bildschirm.
Navigieren im Dateibrowser
Bewegen Sie den Cursor innerhalb der Datei– und Ordneranzeige nach oben oder
Unten mit den Pfeiltasten OBEN/UNTEN.
Sie können in der Übersicht die nächste Seite mit Dateien anzeigen, in dem Sie die
RECHTE Pfeiltaste drücken. Mit den Pfeiltasten RECHTS und LINKS können Sie immer zu der nächsten (RECHTS) bzw. vorherigen (LINKS) Seite blättern.
Wenn Sie die 10+-Taste im Dateibrowser drücken, dann können Sie direkt eine
Nummer eingeben, z.B. 309. Dann wird das 309te Bild angezeigt und die Slideshow startet von diesem Bild erneut.
Drücken Sie die PROG-Taste im Dateibrowser, ändert sich die “normale” Datei– und
Ordnerübersicht zu der “nur” Dateiübersicht. Das beduetet, in der alleinigen Dateiübersicht werden alle vorhandenen Dateien aus allen Ordner in einer einzigen Liste angezeigt. Erneutes Drücken der PROG-Taste bewirkt wieder eine “normale” Datei– und Ordnerübersicht.
Abspielen
Wählen Sie eine Bilddatei aus und drücken Sie PLAY- oder die ENTER-Taste um das Bild auf dem Bildschrim anzuzeigen. Nun startet eine Slideshow und die Bilder werden für einige Sekunden angezeigt. Danach wird das nächste Bild geladen und angezeigt.
Pause
Möchten Sie ein Bild länger betrachten, dann drücken Sie die PLAY/PAUSE-Taste während der Anzeige. Die Anzeige wird angehalten und Sie können das Bild länger betrachten. Erneutes Drücken der PLAY/PAUSE-Taste beendet den Pause-Modus.
Stopp
Die Wiedergabe kann durch das Drücken der STOP-Taste angehalten werden. Dabei wechselt der Player in den Dateibrowser und zeigt ein Mitteilung an. Nochmaliges Drücken der STOP-Taste beendet die Wiedergabe. Mit der MENU-Taste gelangen Sie direkt in den Dateibrowser zurück, ohne zweimal STOP zu drücken.
24
Abspielen
JPEG-Dateien
Suche
Drücken Sie während der Slideshow die SEARCH-Taste, dann können Sie zu einem ande­ren Bild springen, welches z.B. viel weiter hinten liegt. Geben Sie die Nummer ein, z.B. 500 und dann wird das 500te Bild geladen und die Slideshow startet von dem 500ten Bild erneut.
Bild rotieren
Es gibt vier Transformationsmodi: „Umgekehrt”, „Gespiegelt“, „Links“ und „Rechts“: Diese Funktionen können nur bei normaler Wiedergabe eines aktuellen Bildes verwendet werden und werden automatisch abgebrochen, wenn ein neues Bild aufgerufen wird. Die verschiedenen Transformationsmodi wählen Sie wie folgt mit den Pfeil-Navigationstasten aus:
Vergrößern
Diese Funktionen steht nicht zur Verfügung.
 Umgekehrt/Normal  Gespiegelt/Normal  Nach links drehen  Nach rechts drehen
Deutsch
25
Abspielen
Musik-Dateien
Sie können mit Ihrem DVD-Player Musik anhören, die auf einer CD-R gespeichert sind. Die Musik auf der Disk müssen in kompremierter Form gespeichert sein. Legen Sie die CD in das Diskfach.
Deutsch
Nachdem die CD geladen ist, erscheint ein Browser mit einer Dateien- oder Ordnerübersicht auf dem Bildschirm.
Navigieren im Dateibrowser
Bewegen Sie den Cursor innerhalb der Datei– und Ordneranzeige nach oben oder
Unten mit den Pfeiltasten OBEN/UNTEN.
Sie können in der Übersicht die nächste Seite mit Dateien anzeigen, in dem Sie die
RECHTE Pfeiltaste drücken. Mit den Pfeiltasten RECHTS und LINKS können Sie immer zu der nächsten (RECHTS) bzw. vorherigen (LINKS) Seite blättern.
Wenn Sie die 10+-Taste im Dateibrowser drücken, können Sie direkt eine Nummer
eingeben, zum Beispiel 99. Dann spingt der DVD-Player zu dem 99. Eintrag in der Dateien- oder Ornderstruktur. Haben Sie vorher mit der PROG Taste eine Dateiliste aller vorhandenen Dateien erstellt, dann wird das 99. Musikstück abgespielt.
Drücken Sie die PROG-Taste im Dateibrowser, ändert sich die “normale” Datei– und
Ordnerübersicht zu der “nur” Dateiübersicht. Das beduetet, in der alleinigen Dateiübersicht werden alle vorhandenen Dateien aus allen Ordner in einer einzigen Liste angezeigt. Erneutes Drücken der PROG-Taste bewirkt wieder eine “normale” Datei– und Ordnerübersicht.
Abspielen
Wählen Sie eine Musikdatei aus und drücken Sie PLAY- oder die ENTER-Taste. Die Wiedergabe startet.
Pause
Möchten Sie das Abspielen kurzzeitig unterbrechen, drücken Sie die PLAY/PAUSE-Taste. Erneutes Drücken der PLAY/PAUSE-Taste beendet den Pause-Modus.
Stopp
Die Wiedergabe kann durch das Drücken der STOP-Taste angehalten werden. Dabei wechselt der Player in den Dateibrowser und zeigt ein Mitteilung an. Nochmaliges Drücken der STOP-Taste beendet die Wiedergabe.
26
Abspielen
Musik-Dateien
Suche
Drücken Sie während der Wiedergabe die SEARCH-Taste, dann können Sie zu einem an­deren Musikstück springen, welches zum Beispiel viel weiter hinten in der Dateistruktur liegt. Geben Sie eine Nummer ein, zum Beispiel 100 und dann wird das 100. Musikstück gestar­tet.
ID3-Tags
Es werden keine ID3 Tags angezeigt.
MPEG-1, MPEG-2 und MPEG-4 Video-Dateien
Der DVD Player kann Filmdateien in den Formaten MPEG-1, MPEG-2 oder MPEG-4 abspie­len , die auf einer CD-R gespeichert sind. Legen Sie die CD in das Diskfach. Nachdem die CD geladen ist, erscheint ein Browser mit einer Dateien- oder Ordnerübersicht auf dem Bildschirm.
Navigieren im Dateibrowser
Bewegen Sie den Cursor innerhalb der Datei– und Ordneranzeige nach oben oder
Sie können in der Übersicht die nächste Seite mit Dateien anzeigen, in dem Sie die
Wenn Sie die 10+-Taste im Dateibrowser drücken, dann können Sie direkt eine
Drücken Sie die PROG-Taste im Dateibrowser, ändert sich die “normale” Datei– und
Unten mit den Pfeiltasten OBEN/UNTEN.
RECHTE Pfeiltaste drücken. Mit den Pfeiltasten RECHTS und LINKS können Sie
immer zu der nächsten (RECHTS) bzw. vorherigen (LINKS) Seite blättern.
Nummer eingeben, z.B. 99. Dann spingt der DVD-Player zu dem 99. Eintrag in der Dateien- oder Ornderstruktur. Haben Sie vorher mit der PROG Taste eine Dateiliste aller vorhandenen Dateien erstellt, dann wird das 99. Stück abgespielt.
Ordnerübersicht zu der “nur” Dateiübersicht. Das beduetet, in der alleinigen Dateiübersicht werden alle vorhandenen Dateien aus allen Ordner in einer einzigen Liste angezeigt. Erneutes Drücken der PROG-Taste bewirkt wieder eine “normale” Datei– und Ordnerübersicht.
Deutsch
27
Abspielen
MPEG-1, MPEG-2 und MPEG-4 Video-Dateien
Bitte beachten Sie die folgenden Regeln:
1. Die Auflösung der Filmdateien sollten maximal 720x576 Pixel betragen.
2. Der Dateiname sollte nicht mehr als 10 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der
Deutsch
Stelle dieses „_“ Zeichen.
4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekun­den beträgt, dann kann es zu Störungen während des Abspielens kommen.
5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien dass Video und Audio nur mit der „interleave“ Option abgespielt werden können.
6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abge­spielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.
7. Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. An­dernfalls kann es zu Fehlern bei der Darstellung kommen.
Abspielen:
Legen Sie eine Disc ins Laufwerk und wählen Sie nach dem Laden des Inhaltes der Disc eine Datei aus. Drücken Sie die ENTER-Taste und dann startet die Wiedergabe.
Stopp
Mit der STOP-Taste können Sie die Wiedergabe anhalten. Erneutes drücken der STOP- Taste bewirkt ein komplettes Ende der Wiedergabe. Befinden Sie sich in der Slideshow, dann können Sie mittels der MENU-Taste direkt in den Dateibrowser zurückkehren, ohne zweimal STOP zu drücken.
Audiosprache
Falls eine MPEG-4 Videodatei zwei unterschiedliche Audiosprachen enthält, dann können Sie mit der AUDIO-Taste zu der zweiten Audiosprache wechseln.
Untertitel
Für MPEG-4-Dateien steht diese Funktion in Kombination mit SRT-Untertiteldateien zur Verfügung. Die Dateinamen sollten folgendermaßen beschaffen sein:
Movie.avi
Movie.eng.srt
Movie.ger.srt
Hinweis:
Folgende Untertitelformate können unterstützt werden: Sami (smi), Micro DVD (sub), Subrip (srt) und Subviewer Version 2 (sub).
28
Abspielen
USB
Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein. Drücken Sie die USB-Taste und es erscheint nun ein Auswahlmenü
“ und „USB“. Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den beiden
DVD Menüpunkten hin und her bewegen. Starten Sie zum Beispiel die Option „USB TER-Taste. Der Inhalt des USB Flashspeicher wird ausgelesen und in dem Dateibrowser angezeigt.
Navigieren im Dateibrowser
Bewegen Sie den Cursor innerhalb der Datei– und Ordneranzeige nach oben oder
Unten mit den Pfeiltasten OBEN/UNTEN.
Es werden nur 8 Zeichen des Dateinames im Browser angezeigt. Bei nahezu
gleichnamigen Dateien werden diese nummeriert und mit einer Tilde (~) versehen. Bsp. abcdef~1 bis abcdef~9 und dann abcde~10 bis abcde~99, usw.
Sie können in der Übersicht die nächste Seite mit Dateien anzeigen, in dem Sie die
RECHTE Pfeiltaste drücken. Mit den Pfeiltasten RECHTS und LINKS können Sie immer zu der nächsten (RECHTS) bzw. vorherigen (LINKS) Seite blättern.
Wenn Sie die 10+-Taste im Dateibrowser drücken, dann können Sie direkt eine
Nummer eingeben, z.B. 39. Dann wird das 39. Kontent (Musik, Bild oder Video) angezeigt bzw. abgespielt.
Drücken Sie die PROG-Taste im Dateibrowser, ändert sich die “normale” Datei– und
Ordnerübersicht zu der “nur” Dateiübersicht. Das beduetet, in der alleinigen Dateiübersicht werden alle vorhandenen Dateien aus allen Ordner in einer einzigen Liste angezeigt. Erneutes Drücken der PROG-Taste bewirkt wieder eine “normale” Datei– und Ordnerübersicht.
Befinden Sie sich im Abspielmodus, dann können Sie mittels der MENU-Taste direkt in
den Dateibrowser zurückkehren, ohne zweimal STOP zu drücken.
Unterstützte Formate von USB
Sie können von USB Speichermedien die gleichen Formate abspielen wie von Disk. Dies wären zum Beispiel JPEG, Musikdateien (kompremierte Formate) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).
Unterstützte Medien
Der USB-Anschluss unterstützt eine Reihe von USB Flashmedien mit unterschiedlichen Größen.
Abspielfunktionen
Die Abspielfunktionen entsprechen je nach Art des Kontents (JPEG, Musik oder Video) denen der vorangegangenden Beschreibungen.
Sicherheitshinweis
Wenn Sie den USB Speicher entfernen möchten, drücken Sie die USB Taste und wechseln Sie zu “DVD entfernen.
”. Wenn das DVD Laufwerk aktiv ist, dann können Sie den USB Speicher
“ mit der EN-
Deutsch
29
Einstellungen
Hinter den Einstellungen (SETUP) befinden sich die vielfältigen Optionen die die Ausgabe, Anzeige, Navigation einer Video-DVD und mehr beeinflussen.
1. Drücken SETUP auf Fernbedienung um in Einstellungsmenü zu gelangen.
2. Drücken Sie ENTER um in die einzelnen Optionen und Submenüs zu gelangen.
3. Navigieren Sie mit den Pfeiltasten zu den einzelnen Einstellungen.
Deutsch
4. Drücken Sie SETUP wiederholt, dann werden die Einstellungen übernommen und Sie können das Einstellungsmenü verlassen.
Vier übergeordnete Kategorien hat das Einstellungsmenü: Allgemeine Einstellungen, Audioeinstellungen, Dolby Digital Einstellungen, Videoeinstellun­gen und Vorzugseinstellungen.
Allgemeine Einstellungen
Das Allgemeine Setup enthält folgende Un­termenü: TV BILDSCHIRM, WINKELZEI­CHEN, OSD SPRACHE, DIGITALAUS­GANG, GEHÖRLOS TITEL, BILDSCHIRM­SCHONER, HDCD, LETZTER SPEICHER und MPEG-4 UNTERTITEL.
TV Bildschirm
Die Einstellung verändert die Darstellung des Videos auf dem Bildschirm und agiert unabhängig von den TFT Einstellungen.
NORMAL/PS
Mit dieser Einstellung wird bei dem versucht wird, einen Teil des Widescreen-Bildes, das im Kino gezeigt wird, auf einem 4:3­Fernsehbildschirm darzustellen. So kommt es, dass im Schnitt ein Film im Fernseher nur 33
- 50 % des Kinofilmbildes enthält.
NORMAL/LB
Die andere Möglichkeit, dem Problem der Darstellung ei­nes zu großen Films auf einem zu kleinen Fernseher anzu­zeigen, bei dem oben und unten schwarze Balken entste­hen, der Film aber im Schnitt zu mindestens 90 % ange­zeigt wird.
WIDE / 16:9
Die Begriffe Breitbild oder Widescreen (engl. für Breitbild) wird allgemein, etwa bei der Vermarktung von DVD- und VHS-Filmen, für alle Bildformate verwendet, die breiter als das Standardfernsehformat von 1,33:1 (4:3) sind, unabhängig davon, ob der Film im Letterbox-Format innerhalb eines 4:3-Rahmens oder anamorph ge­speichert ist – in der Regel in Formaten ab etwa 1,66:1, häufig 2,35:1 und bis hin zu 2,76:1. Als „Breitbildfernseher“ werden meist Geräte mit einem Seitenverhältnis von 16:9 (ca. 1,78:1, nahezu dem ebenfalls gängigen Kinoformat von 1,85:1 entsprechend) bezeichnet.
30
Einstellungen
Allgemeine Einstellungen
Winkelzeichen
Falls die Video-DVD mit alternativen Kameraperspektiven in einer Szene aufgenommen wurde und diese auch auf der Video-DVD verfügbar sind, dann würde bei Anwesenheit in der linken oberen Ecke des Bildschirmes ein Kamerazeichen auftauchen. Im SETUP können Sie die Anzeige entweder ganz unterdrücken (Aus) oder aktiviert lassen (Ein).
OSD Sprache
Diese Einstellung definiert die Sprache des Setups und Meldungen des Players.
Gehörlos Titel
Gehörlos Titel sind eine spezielle Form der Untertitel, die neben dem gesprochenem auch Geräusche schriftlich anzeigt. Dies können zum Beispiel „Telefonklingeln“, „Schritte“ oder „Buummmm“ sein. Sie können die Funktion aktivieren oder deaktivieren.
Hinweis:
Nicht alle Video-DVD‘s enthalten diese spezielle Form der Untertitel.
Bildschirmschoner
Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befindet. In diesen Fällen startet der Bildschirmschoner nach ca. 3 Minuten. Der Bildschirmschoner kann auch deaktiviert werden.
Hinweis:
Um ein Einbrennen in den Bildschirm zu verhindern, bitte aktivieren Sie den Bildschirmscho­ner.
HDCD
Die HDCD (High Definition Compatible Digital) soll für einen hochwertigeren Klang mit grö­ßerer Detailfülle und besserer Dynamik digitaler Audioaufnahmen, vor allem auf CD oder DVD, sorgen und somit bisherige Nachteile insbesondere herkömmlich kodierter CDs verrin­gern. Die Audioinformationen nicht mehr wie üblich mit einer Auflösung von 16 Bit, sondern mit 20 Bit kodiert werden. Die Optionen sind x1, x2 oder Aus.
Letzter Speicher
Wenn diese Option aktiv ist (ON), dann wird die letzte Position bei einer Video DVD gespei­chert und nach dem Ausschalten an der gleichen Stelle fortgesetzt.
MPEG-4 Untertitel (Subtitle Font)
Mit dieser Option können Sie die entsprechenden länderspezifischen Buchstaben in deutsch, französisch, spanisch oder schwedisch anzeigen. Benutzen Sie bitte hier die Opti­on „Western“. Mit der Option „Zentral“ können Sie die länderspezifischen Buchstaben in tschechisch, pol­nisch, slowenisch usw. anzeigen.
Deutsch
31
Einstellungen
Audioeinstellungen
Die Audioeinstellungen enthalten neben den Lautsprechereinstellungen auch die Einstellun­gen der SPDIF Ausgabe.
Lautsprechereinstellungen
Die Lautsprechereinstellungen enthalten nur die Optionen im Submenü DOWNMIX.
Deutsch
Downmix
Diese Einstellung ermöglicht die Art der analogen Tonausgabe.
L / R:
Wenn Sie den DVD-Player an einem externen Dolby Pro Logic Decoder anschließen. Dolby Pro Logic ist eine analoges Mehrkanalsystem. Dabei wird aus einer Stereoquelle der Mehr­kanalton dekodiert.
Stereo:
Wählen Sie diese Option, wenn Sie den Tonausgang direkt an einem 2.0 aktiven Lautspre­chersystem anschließen.
SPDIF Ausgabe
Digitale Ausgabe
SPDIF OFF: Digitales Audio deaktivieren SPDIF/PCM: Ausgabe von digitalem Audio im PCM-Format SPDIF/Raw: Ausgabe von allen digitalen Audio-Formaten, zum Beispiel über optisches oder
koaxiales Kabel an einem AV-Receiver.
32
Einstellungen
Dolby Digital Einstellungen
Die Unteroptionen sind DUAL MONO und DYNAMIK.
Dual Mono
Die Optionen bei Dual Mono sind: Stereo: Der linke Monosound wird zu dem linken Lautsprecher gesendet und der rechte Monosound zu dem rechten Lautsprecher.
L-Mono: Der linke Monosound wird zu beiden Lautsprecher gesendet. R-Mono: Der rechte Monosound wird zu beiden Lautsprecher gesendet. Mix-Mono: Linker und rechter Monosound wird vermischt an beide Lautsprecher gesen-
det.
Dynamik
Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautes­ten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dyna­mikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.
Hinweis:
Voreingestellt ist keine Komprimierung, das bedeutet keine Reduzierung der Lautstärke.
Deutsch
33
Einstellungen
Videoeinstellungen
In den Videoeinstellungen sind folgende Optionen KOMPONENTE, SCAN MODE, SCHÄRFE, HELLIGKEIT und KONTRAST.
Deutsch
Komponente
Die Einstellung Komponente definiert die Art des Videoausganges.
RGB
Wenn Sie den DVD-Player mit einem SCART-Kabel zu einem TV-Fernsehgerät verbinden und das TV-Gerät eine RGB­fähige SCART-Schnittstelle hat, dann nutzen Sie die Einstellung RGB um die beste Quali­tät über SCART-Kabel zu gewährleisten.
YUV
Wenn Sie den DVD-Player mit einem SCART-Kabel zu einem TV-Fernsehgerät verbinden und das TV-Gerät keine RGB-fähige SCART-Schnittstelle hat, dann nutzen Sie die Einstel­lung YUV. Wenn Sie den DVD-Player mit einem dreipoligen Komponentenkabel verbinden, dann nut­zen Sie die Einstellung YUV.
S-Video
Wenn Sie den DVD-Player mit einem S-Video-Kabel zu einem TV-Fernsehgerät verbinden, dann nutzen Sie die Einstellung S-Video.
Scan Mode
Diese Option ist dann nur aktiv, wenn der DVD-Player über den Komponentenausgang mit einem TV-Fernsehgerät verbunden ist. Wenn Sie einen TV-Fernsehgerät haben welcher progressive Scan unterstützt, dann können Sie die Option „Progressive“ nutzen. Falls nicht, dann bitte nur die Option „Interlaced“.
Hinweis:
Mit der P-Scan-Taste auf der Fernbedienung können Sie ebenfalls progressive Scan aktivie­ren.
Schärfe
Die Einstellung Schärfe enthält drei Optionen „Stark“, „Mittel“ und „Wenig“. Die Option „Wenig“ (Low) zeichnet das Bild sehr stark weich.
Helligkeit und Kontrast
Die beiden Einstellungen können über einen Schieberegler verändert werden und erlauben individuelle Einstellungen.
34
Einstellungen
Vorzugseinstellungen
Die Vorzugseinstellungen enthalten einige grundlegende Parameter, wie „TV TYP“, „AUDIO“, „UNTERTITEL“, „DISK MENÜ“, „KINDERSICHERUNG“, „PASSWORT“ und „GRUNDEINSTELLUNG“.
Diese Einstellungen definieren die Sprachen einer Video-DVD und den Jugendschutz.
Hinweis:
Einige Optionen bei den Vorzugseinstellun­gen sind nur dann wählbar, wenn sich keine Disc im Laufwerk befindet, bzw. wenn die Laufwerksklappe geöffnet ist.
TV TYP
Hier stellen Sie bei der Videoausgabe das entsprechende TV System ein. Zwischen den beiden TV Systemen PAL und NTSC gibt es eine Reihe von Unterschiede wie z. B Farb­raum, Auflösung und mehr.
PAL
Benutzen Sie die Option PAL wenn Sie den DVD-Player mit einem PAL Fernseher verbin­den. Dabei wird im Falle einer NTSC Video-DVD die Videoausgabe nach PAL gewandelt.
NTSC
Benutzen Sie die Option NTSC wenn Sie den DVD-Player mit einem NTSC Fernseher ver­binden. Dabei wird im Falle einer PAL Video-DVD die Videoausgabe nach PAL gewandelt.
Audio, Untertitel und Disk Menü
Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenü einer Video-DVD startet (Disk Menü), welche Untertitelsprache angezeigt wird und welche Audiosprache be­vorzugt wird. Diese Einstellungen werden nur dann ausgeführt, wenn die entsprechenden Sprachen auch auf der Video-DVD zur Verfügung stehen.
Default
Diese Einstellung stellt die Grundwerte des DVD-Players zurück. Alle persönlichen Einstel­lungen werden gelöscht.
Hinweis! Wenn diese Funktion ist aktiv, alle Einstellungen werden zurückgesetzt.
Deutsch
35
Einstellungen
Kindersicherung/Jugendschutz
DVDs werden von einer Kontroll-Organisation nach ihrem Inhalt bewertet. Die Art der Kontrolle variiert von DVD zu DVD. Zum Beispiel können Sie, wenn es die DVD erlaubt, gewalttätige Szenen für Kinder oder das Abspielen der DVD komplett sperren. Die Optionen sind:
Deutsch
Level Bedeutung
Kind.-Sich (Kinder Sicher)
Für alle Altergruppen geeignet
G
Für Kinder ab 6 Jahre geeignet. Eltern anwesend.
PG
PG 13 Unpassend für Kinder unter 13 Jahren
PG-R Für Kinder ab 16 Jahren unter Aufsicht wird vorge-
R Jugendliche unter 16 Jahren dürfen den Film unter
NC-17 Jugendliche unter 17 dürfen nicht gucken
Adult (Erwachsene) Mündige Erwachsene
Hinweis:
Einige Video-DVD enthalten keinerlei Ratings im Film. Daher kann die Kindersicherung auch nicht wirksam sein. Auch kommt es vor, dass die gedruckten Angaben zu dem Jugend­schutz nicht mit dem tatsächlichen Rating übereinstimmt.
Passwort
Diese Option ist auch in Benutzung für die Kindersicherung. Mit dieser Option können Sie das Passwort ändern und damit auch die Änderung bei dem Rating der Kindersicherung blockieren. Das Standardpasswort ist 1389.
1. Altes Passwort eingeben.
2. Neues Passwort eingeben.
3. Zur Bestätigung erneut eingeben.
4. ENTER drücken.
Für Kinder geeignet
schlagen
Aufsicht sehen.
36
Fehlerbehebung
Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/MAS:
Tel.: 040/77 11 09 17
Internet: www.xoro.de/support.htm
Symptom Korrektur
Kein Strom
Keine Wiedergabe
Schwarz/Weiß wechselnd
Keine Untertitel
Kein Bild
Kein Ton
Stecken Sie den Stecker vorsichtig in die Steckdose
Schalten Sie den Netzschalter (POWER-Taste) ein.
Legen Sie eine bespielte Disk ein (überprüfen Sie Disk-
Typ und Filesystem).
Kontrollieren Sie den Inahlt auf abspielbare Dateien
Legen Sie eine Disk mit der bespielten Seite nach unten
ein.
Reinigen Sie die Disk.
Die Disk hat zuviele Kratzer.
Die DVD+/-RW muss finalisiert sein.
Flascher Regionalcode bei der Video-DVD
Entfernen Sie die Kindersicherung oder ändern Sie die
Sicherheitsstufe.
Vergewissern Sie sich, dass NTSC/PAL umgestellt
wurde.
Die Vertikaleinstellungen des Fernsehers über prüfen.
Stellen Sie sicher, dass die Video-DVD Untertitel hat.
Falsches MPEG-4 Untertitelformat.
Bitte benennen Sie die MPEG-4 Untertitel mit dem
gleichen Dateinamen wie der Film (Film.avi und Film.srt).
Wählen Sie den richtigen Video-Eingang am TV aus,
damit das Bild des DVD-Players zu sehen ist.
Stecken Sie das Video-Kabel richtig ein.
Konsultieren Sie den Abschnitt für den Anschluss an den
TV
Schließen Sie das Audio-Kabel am entsprechenden An-
schluss an.
Schalten Sie das entsprechende Gerät ein.
Legen Sie die Audio-Einstellungen korrekt fest.
Deutsch
37
Fehlerbehebung
Symptom Korrektur
Kennwort vergessen Gehen Sie während des Stop-Modus des Geräts in den Ein-
stellungsmodus (Setup). Masterkennwort ist 1389.
Fernbedienung funktio-
Deutsch
niert nicht einwandfrei
Tasten funktionieren nicht
Sprache der Tonspur lässt sich nicht festle­gen
Winkel lässt sich nicht ändern
Keine Wiederholung; keine A-B-Funktion
Y Pb Pr (YUV) (Progressive Scan)
CVBS, S-Video, SCART
Kein Bild oder Bildver­zerrung
Richten Sie die Fernbedienung direkt auf den Empfangs-
sensor des DVD-Players.
Gehen Sie näher zum Player (Reichweite maximal 5 m).
Ersetzen Sie die Batterien durch neue.
Schalten Sie mit der Taste POWER den Strom aus und wieder ein, oder nehmen Sie den Stecker aus der Steckdose und ste­cken Sie ihn dann wieder ein.
Befindet sich keine Tonspur in der Sprache, die bei den
Anfangsstellungen festgelegt wurde, auf der Disc, lässt sie sich nicht wiedergeben/anzeigen.
Als alternative Tonspur lässt sich nur eine auswählen.
Auf einer Disc wurden u. U. nur für bestimmte Szenen mehrere Winkel aufgezeichnet.
Bei einigen Discs sind diese Funktionen nicht möglich.
Bei der Programmwiedergabe sind die Wiederholungs-
und A-B-Funktion nicht verfügbar.
Stecken Sie das Video-Kabel richtig ein.
Legen Sie für die Video-Ausgabe auf YUV fest
Legen Sie den Scan Mode auf Progressive Scan fest.
Wählen Sie den richtigen Video-Eingang am TV aus,
damit das Bild des DVD-Players zu sehen ist.
Mit der P-SCAN Taste können Sie im laufenden Betrieb
zwischen interlaced und progressive Scan wechseln.
Sie haben möglicherweise versehentlich die P-SCAN Taste gedrückt. Drücken Sie die P-SCAN Taste auf der Fernbedie­nung erneut und nun sollte wieder ein „normales“ Bild auf dem Fernseher erscheinen.
38
Spezifikation
Strom:
Spannung: AC 90-240 V ~ 50 / 60 Hz Strom Verbrauch: 25 W Strom Verbrauch im Stand-By Modus: < 3 W
Umgebungsbedingung:
Temperaturbereich: + 5° ~ + 40° C Luftfeuchtigkeit: 5 ~ 90 % (nicht kondensierend) Ausrichtung: Horizontal
Video:
Video DAC: 108 MHz / 10 Bit TV System: PAL / NTSC Ausgangslevel: 1 ± 0,2 Vp-p (75 Ohm) Horizontale Auflösung: 500 Linien Signal-zu-Rauschverhältnis: 90 dB Ausgänge: CVBS, S-Video, SCART (RGB), YUV
Audio:
Audio DAC: 96 kHz / 24 Bit Frequenzbereich: 20 Hz - 20 kHz CD 20 Hz - 48 kHz DVD Ausgangslevel: 2,0 ± 0,2 Vrms (1KHz 0dB) Harmonische Verzerrung: 40 dB (JIS-A 1KHz, typisch) Dynamischer Bereich: 80 dB (JIS-A 1KHz, typisch) Signal-zu-Rauschverhältnis: 90 dB (JIS-A 1KHz, typisch) Ausgänge: Stereo Cinch, Optisch digital, Koaxial digital
Sonstiges:
USB: Version 2.0
Gerät: Abmessung: 430 x 210 x 38 mm Gewicht: 1,9 kg
Deutsch
39
Glossar
5.1 Kanal
5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit voller Bandbreite (Links,
Center, Rechts, Surround links, Surround rechts) als auch ein Tieftonkanal vorhanden sind (für diesen steht das ".1" – er sorgt für das dröhnende Bassgrollen, das Sie auch in einem gut ausgestatteten Kinosaal hören und spüren). Sowohl Dolby Digital (inklusive AC3) unterstützen 5.1-Codierung und -Decodierung.
Deutsch
CD
Eine CD (Compact Disc) ist eine mit Metall beschichtete Kunststoffscheibe. Sie hat einen Durchmesser von 12 cm und eine Stärke von ca. 1,2 mm. Die Entwicklung dieses Speicher­mediums erfolgte 1985 von Sony und Phillips. Die Vorteile liegen in der digitalen Verarbei­tung der Musiksignale, was eine nahezu originalgetreue Wiedergabe ermöglichte. Darüber ist war bei der CD die Speicherdichte höher, das Handling einfacher, die Lebensdauer deut­lich länger und sie ist nahezu verschleißfrei. Mittlerweile sind aus der CD zwölf verschiedene Datenträger entstanden. Die geläufigsten sind die CD-DA (Compact Disc - Digital Audio) , CD-ROM (Compact Disc - Read Only Me­mory, Speicher mit Lesezugriff) und die DVD (Digitale Versatile Disk). Man kann auf einer CD (-DA) zwischen 74 - 80 Minuten Musik speichern. Dies entspricht einer Datenmenge von ca. 650 - 700 MB. Die Signalübertragung bei der CD erfolgt berüh­rungslos mittels Laserlicht. Die CD wird von der Mitte zum Rand ausgelesen. Die Daten/ Musik sind in einer spiralförmigen Bahn von innen nach außen angelegt. Eine CD im Querschnitt hat Vertiefungen "Pits" und Erhebungen "Lands". Sie sind in der vorher erwähnten Spirale angeordnet. Der Abstand zwischen den Pits ist ungefähr 1,6 mm. Das Laserlicht, das durch eine Laserdiode erzeugt wird, wird durch verschiedene Spiegel und Prismen umgeleitet und dann durch eine Linse zu einem Laserstrahl gebündelt. Dieser Laserstrahl tastet in der spiralförmigen Laufbahn die CD-Oberfläche ab. Bei Pits werden die Laserstrahlen gebrochen. Dieses gebrochene Licht wandert auf dem Laserstrahl zurück und wird an einen Fotosensor geleitet. Der Fotosensor schickt die Informationen an den Mikro­prozessor weiter. Dieser übersetzt die Informationen (Ein/Aus) in Tonsignale zurück. Den Rest übernimmt die Stereo-Anlage.
CVBS
Composite Video Schnittstelle. Das Videosignal wird über eine einzige Leitung übertragen. Diese Schnittstelle sollten Sie nur dann verwenden, wenn Ihr Wiedergabegerät keine andere von ihrem Xoro Fernseher unterstützte Schnittstelle hat, da die Übertragung über CVBS prinzipiell ein deutlich schlechteres Bild liefert als andere Übertragungsarten (siehe hierzu auch YUV, S-Video, SCART und RGB). Zu erkennen ist die CVBS-Schnittstelle an der gel­ben Farbe des Cinch-Steckers.
Dolby Digital
Dolby Digital
5.1
5.1 ist ein Verfahren zur Übertragung und Speicherung von 5.1-Kanal-
Tonspuren bei digitalen Medien wie DVDs, digitalem Kabelfernsehen, terrestrisch übertrage­nem Digitalfernsehen (DTV) und Satellitenübertragungen. Anders als bei den Codier- bzw. Decodierverfahren Dolby Surround Surround-Sound in Stereo-Tonspuren unterbringen zu können, handelt es sich bei Dolby
®
um ein diskretes Verfahren, bei dem die verschiedenen Kanäle während der Codie-
Digital
®
und Pro Logic
®,
die die Kanaltrennung aufgeben, um
®
als auch DTS
®
40
Glossar
rung und Decodierung vollständig voneinander getrennt bleiben. Dolby Digital 5.1 ist der Industriestandard für die Codierung von DVD-Filmen mit Surround-Sound.
DSP
Digital Signal Processor. Abkürzung für Mikrochips, die Signale (z.B. den Ton) digital weiter­verarbeiten (z.B. wird Virtual Surround durch einen DSP erzeugt).
DTS
DTS® ist ein mit Dolby Digital® konkurrierender Kodierstandard. DTS Digital Surround® ist ein Mehrkanaltonsystem von Digital Theater Systems. Es arbeitet wie auch Dolby Digital mit bis zu 5.1 Kanälen. Jedoch liegt die mögliche Datenrate weit über 1 MBit/s, muss also nicht so stark komprimiert werden, was im Vergleich mit Dolby Digital tätsverlusten führt. Der Frequenzbereich umfasst 20Hz bis 20kHz bei 20Bit, der Basskanal reicht aber nur bis 80Hz. Das verwendete Kodierungsverfahren heißt CAC.
DVD
Die DVD (Digital Versatile Disk) kam 1995 auf den Markt und ist ein Datenträger mit grosser Speicherkapazität. Eine gewöhnliche CD-ROM, die einen Speicherplatz von 650 MB auf­weist, wird durch den Speicherplatz der DVD von bis zu 9 GB in den Schatten gestellt. Gera­de bei der Wiedergabe von Videoformaten spielt die Speicherkapazität eine große Rolle. Neben dem hohen Speicherplatz genießt der Konsument bei der Wiedergabe von DVDs zusätzlich hochwertige digitale Bild- und Tonqualität. Bis zu acht Audiokanäle kann eine DVD ansteuern. Das heißt im besten Fall, das ein Film in 8 Sprachen gehört werden kann.
JPEG CD
Eine JPEG-CD ist ein Disk zur Speicherung von Fotos auf einer CD-R, CD-RW, DVD-R, DVD-RW, DVD+R oder DVD+RW in einer plattformenabhängigen Struktur (Unterstützung verschiedener Auflösungen). Bitte erstellen Sie die Disk nicht im Multi-Sessionverfahren.
GUI
Graphic User Interface Siehe OSD.
HDCD
Pacific Microsonics hat eine digitale Audiotechnologie entwickelt, die das volle Potenzial einer CD ausschöpft. Der HDCD-Prozess (High Definition Compatible Digital) ist ein paten­tierter Kodierungs- und Dekodierungs-Prozess, der die gesamte Fülle und Detailgenauigkeit eines hoch auflösenden "Master Recordings" auf die CD übertragen kann. Es gab schon verschiedene Versuche, die Klangqualitäten von CDs zu verbessern, jedoch gibt es keine, die mit dem HDCD-Prozess vergleichbar wären.
Helligkeit
Das Wort Helligkeit wird meist für die subjektive Lichtempfindung benutzt. Sie kann aber bei verschiedenen Personen etwas unterschiedlich sein. Sie hängt insbesondere von der spekt­ralen Empfindlichkeit der Sehzellen ab.
®
zu geringeren Quali-
®
Deutsch
41
Glossar
Hosiden-Buchse
4-poliger Anschluß für S-Video-Verdindungen
Interlaced
Bildaufbauverfahren im Zeilensprungverfahren. Hierbei werden nacheinander zwei um eine Bildzeile versetzte Halbbilder erzeugt. Dies ist das übliche Verfahren bei herkömmlichen 50
Deutsch
Hz TV Geräten.
Komponenten-Signal
siehe YUV
Kontrast
Bezeichnet die Höhe des Helligkeitsunterschiedes zwischen hellstem und dunkelstem dar­stellbaren Bildpunkt.
LPCM
Die Abkürzung LPCM steht für: Linear Pulse Code Modulation. Digitale, unkomprimierte Audio-Aufnahme; Standardverfahren für konventionelle Audio-CDs.
MP3
Der MPEG 1 Layer 3 Codec, kurz MP3, wurde 1987 vom Fraunhofer Institut für Integrierte Schaltungen erfunden und war damals ein revolutionärer Komprimierungsalgorithmus. 1992 wurde dieser Teil des MPEG 1-Formats. Da es aber eine erstaunlich gute Qualität bei sehr kleinen Dateigrößen hatte, popularisierte es sich schnell als eigener Standart. Man kann mit diesem Codec Audio-Dateien auf eine Größe von 1 MB / Minute verkleinern.
MPEG-4
MPEG-4 ist ein MPEG-Standard (ISO/IEC-14496), der unter anderem Verfahren zur Video­und Audiokompression beschreibt. Ursprünglich war das Ziel von MPEG-4, Systeme mit geringen Ressourcen oder schmalen Bandbreiten (Handy, Videophone, ...), bei relativ gerin­gen Qualitätseinbußen zu unterstützen. Jedoch deckte der H.263 Standard der ITU diesen Bereich bereits sehr gut ab, so dass die MPEG-Entwickler in MPEG-4 für reine Videokom­pression H.263 fast vollständig übernahmen und sich mit MPEG-4 der weiteren Funktionali­tät auf Bildkomponenten (z.B. audiovisuelle Objekte, etwa Buttons für Perspektivwahl) wid­meten. Kombiniert wird MPEG-4 meistens mit den populären Audiokompressionsverfahren MP3 oder mit Dolby Digital Verfahren AC-3.
NTSC
Vor allem in Amerika und Asien verbreiteter Fernsehstandard. 525 (480 sichtbare) Zeilen und 60 Hertz Bildwiederholfrequenz. Bezeichnet die Art, wie die Bildinformationen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen werden. In Europa findet man diesen Standard in der Regel nur auf importierten Medien (z.B. amerika­nischen DVD‘s).
42
Glossar
OSD
Als OSD (On Screen Display) bezeichnet man die auf dem Bildschirm angezeigten Menüs und Optionen. Das GUI stellt die Schnittstelle zwischen der Gerätehardware und dem Benut­zer her.
PAL
Europäischer Fernsehstandard. Steht für Phase Alternation Line; Bildwiederholfrequenz: 50 Hz, Zeilenauflösung: 625 Zeilen, davon 576 sichtbar. Bezeichnet die Art, wie die Bildinforma­tionen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen wer­den.
PBC
PBC ist die „Play Back Control“ (Wiedergabekontrolle). Diese Funktion kann man bei einer Video CD zum Anzeigen des Menüs benutzen, wenn ein solches auf der VCD vorhanden ist. In diesem Menü können Sie sich dann mit den Pfeiltasten bewegen und mit "ENTER" die gewünschte Funktion anwählen.
Pro Logic
Dolby Pro Logic® ist ein Matrix-Decoder, der die vier Surround-Sound-Kanäle, die in der Stereo-Tonspur von im Dolby Surround Filmen oder TV-Shows) enthalten sind, wieder decodiert. Bei Dolby Surround handelt es sich um ein Matrix-Codierverfahren, das vier Kanäle (Links, Center, Rechts, Surround) auf Ste­reo-Tonspuren abmischt. Ein Pro Logic-Decoder "trennt" die vier Kanäle bei der Wiedergabe wieder. Ohne einen Pro Logic-Decoder werden in dieser Weise codierte Programme im normalen Stereoton wiedergegeben.
Progressive Scan
Im Gegensatz zur Halbbildwiedergabe (interlaced) arbeitet Progressive Scan mit Vollbild­technik und liefert eine weitaus höhere Bildqualität, insbesondere in Verbindung mit Projek­toren oder PC-Monitoren.
RGB
engl. Red Green Blue. Übertragungs- und Anzeigeart von Videosignalen getrennt nach den im TV-Bereich üblichen Einzelfarben rot, grün und blau. Als Verbindung zum TV-Gerät bietet RGB eine ähnlich gute Qualität wie YUV.
S/PDIF
S/PDIF (Sony/Philips Digital Interface) ist ein Standard-Übertragungsformat für Audiodatei­en. S/PDIF ermöglicht die Übertragung von Audiodaten aus einer Datei in eine andere, ohne hierzu eine Konvertierung in ein analoges Format durchführen zu müssen, worunter die Signalqualität leiden würde.
S-Video
Übertragungsart für Videosignale, bei der Helligkeit- und Farbinformationen voneinander getrennt übertragen werden. Der S-Video-Port ist an dem vierpoligen Hosiden-Anschluss zu erkennen.
®
®
-Verfahren codierten Programmen (wie z. B. VHS-
Deutsch
43
Glossar
Seitenverhältnis: 4:3 und 16:9
"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TVs mit einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9 (wie z. B. Breitbild-Fernsehgeräte) entwickelt wurden. Werden Inhalte im Breitbildformat auf
Deutsch
einem 4:3-Bildschirm angezeigt, so erscheinen im entstehenden Leerraum am oberen und unteren Bildrand schwarze Streifen.
Schärfe
Mit Bildschärfe oder Schärfe ist ein Kriterium bezeichnet, das sich an Kanten sehen und messen lässt. Je abrupter die Übergänge von Dunkel zu Hell sind, messtechnisch gespro­chen: je enger die Grauzone ist im Verhältnis zu einer vorgegeben Linienstärke, umso schärfer ist die Abbildung.
Super Video CD (SVCD)
SVCD steht für "Super VideoCD". SVCDs sind den VCDs sehr ähnlich; sie fassen (auf 650­bzw. 700-MB-CDs) etwa 35 bis 60 Minuten sehr hochwertige Videodaten sowie bis zu 2 Stereo-Tonspuren und 4 wählbare Untertitel. SVCDs können auf allen Xoro DVD-Playern abgespielt werden.
Video CD(VCD)
VCD steht für "Video Compact Disc". VCDs bauen auf dem CD-Format auf und enthalten Bewegtbilder mit Ton. Eine VCD fasst bis zu 74 bzw. 80 Minuten (650- bzw. 700-MB-CDs) Video mit Stereosound. Zur Speicherung der Video- und Audiodaten verwenden VCDs ei­nen Komprimierungsstandard namens MPEG. VCDs können auf allen Xoro DVD-Playern abgespielt werden.
YPbPr / YCbCr / YUV
Videosignal, bei dem in der Signalübertragung Farb- und Helligkeitsinformationen getrennt werden. Ähnlich der RGB Übertragungstechnik werden die Signale über 3 Cinch-Leitungen übertragen. Wird auch als Komponenten-Signal bezeichnet. Über YUV erhält man die bei analogen Videosignalen bestmögliche Signalübertragung.
44
Table of Content
Table of Content 3 Safety Information 4
Recycling Information 8
Accessories / Features 9 Quick Start Guide 10
Control Elements
Front Side 11 Rear Side 11
Connection
Video Outputs 12 Audio Outputs 14
Remote Control
Insert Batteries and Operation Range 15 Buttons 16
Playback
Title / Menu / Stop / Fast playback / Stepwise 17 Angle / Audio / Chapter or Track 18 Repeat / A-B Segment playback / Volume 19 Zoom / Information 20 Search / Subtitle / P-SCAN / USB 21 Slow / Resume / Mute / PBC / Clear / PAL or NTSC 22 Program / R/L 23 JPEG Files 24 Music 26 MPEG-1, MPEG-2 or MPEG-4 video files 27 USB 29
Setup
General Settings 30 Audio Settings 32 Dolby Digital Settings 33 Video Settings 34 Preferences 35
Troubleshooting DVD 37
Speciifcation 39
Glossary 40
English
3
English
Safety Information
The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user of the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the ap­pliance.
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERA­TION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1)THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED. INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
User Manual
1. All the safety and operating instructions should be read before the product is oper-
2. Retain Instructions - The safety and operating instructions should be retained for
future reference.
3. All warnings on the product and in the operating instructions should be adhered to.
4. All operating and use instructions should be followed.
Laser
This Digital Video Disc Player employs a Laser System of the class 1.
1. Make sure the device is shut down prior to opening player lid.
2. Do not open the appliance. Do not attempt to dismantle the appliance.
3. In order to avoid any danger: Have service work only carried out by the manufac-
4. Visible laser radiation when open and interlocks defeated.
5. Use of controls or adjustments or performance of procedures other than those speci-
Operation
1. Playing of Video DVD or Video CD
2. Playing of Audio-CD
3. No other operation are allowed.
4
ated.
turer or an authorized service workshop.
fied herein may result in hazardous radiation exposure.
Safety Information
Power Supply
1. Never touch the plug with wet hands.
2. If you want to pull the plug out of the plug socket, always pull directly on the plug. Never pull on the cable as it could tear.
3. Make sure that the power cable is not bent, caught or run over and that it does not come into contact with heat sources.
4. Make sure that the power cable is not wound around the device while in operation.
5. Never place the machine on the power cable while it is being operated.
6. Only use extension cables that are designed for the power consumption level of the machine.
7. Keep the appliance away from rain and any moisture.
8. Only operate the machine if the electrical voltage stated on the type plate beneath the machine agrees with the voltage on your plug socket. The wrong voltage can destroy the machine.
9. Do not stand vases etc. on the appliance. Water could seep into the appliance.
10. Do not open the appliance.
11. Pull out the mains plug if the appliance is not to be used over a longer period of time.
12. Take care that nobody can trip over the power supply cable.
Disc Compatibility
1. Depending on the conditions of the recording equipment or the CD-R/RW (or DVD ­R, DVD +R, DVD -RW, DVD +RW) disc itself, some CD-R/RW (or DVD -R, DVD +R, DVD -RW, DVD +RW) discs cannot be played on the unit.
2. Do not attach any seal or label to either side (the labelled side or the recorded side) of a disc.
3. Do not use irregularly shaped CDs (e.g., Heart shaped or octagonal) since they may result in malfunctions.
4. Some playback operations of DVDs and Video CDs may be intentionally pro­grammed by software manufacturers. This unit plays DVDS and Video CDs accord­ing to disc content designed by the software manufacturer, therefore some playback features may not be available or other functions may be added.
English
5
Safety Information
Operation and Position
1. During playback, the disc rotates very fast. Do not open or do not move the player during playback. Otherwise the disc can be damaged.
2. Do not connect accessories on the player which are not defined by the manufacture.
3. Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may fall, causing serious injury to a child or adult, and serious damage to the product. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the product.
4. Any mounting of the product should follow the manufacturer's instructions, and should use a mounting accessory recommended by the manufacturer.
5. A product and cart combination should be moved with care. Quick stops, excessive
English
force, and uneven surfaces may cause the product and cart combination to overturn.
6. The player is able to show a still image on the TV screen or monitor over an unlim­ited period of time. This can cause damage to the screen. It is therefore advisable to activate the screen saver. Or switch the player off, if the device is not in use.
7. Do not uses the player permanent in the 4:3 mode. This can cause damage to the screen.
8. Do not increase the volume when the player is just playing very quiet sections. This cold damage the speaker if very loud passages starts all of a sudden after the quiet section.
9. Place only CDs or DVDs into the tray.
10. Switch the player off by the Off/On switch if it is not going to used for a longer period of time.
11. Disconnect the main plug during thunderstorms.
12. Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation of the product and to protect it from overheating, and these openings must not be blocked or covered.
13. The openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface.
14. This product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer's instructions have been adhered to.
15. Protect the device against weather influences, moistures and high temperature.
16. Never spill liquid of any kind on the product.
17. Do not expose the device and the remote control to direct sunlight.
6
Safety Information
Defect
1. Servicing - Do not attempt to service this product yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.
2. Damage Requiring Service - Unplug this product from the wall outlet and refer ser­vicing to qualified service personnel under the following conditions: a. When the power-supply cord or plug is damaged. b. If liquid has been spilled, or objects have fallen into the product. c. If the product has been exposed to rain or water. d. If the product does not operate normally by following the operating instruc­tions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal opera­tion. e. If the product has been dropped or damaged in any way, and
3. When the product exhibits a distinct change in performance this indicates a need for service.
4. When replacement parts are required, be sure the service technician has used re­placement parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.
5. Please read in the section Troubleshooting our service address and phone number.
Macrovision
U.S. Patens Nos. 4,631,603; 4,577,216; 4,819,098; 4,907,093; 5,315,448 and 6,516,132 "This product incorporates copyright protection technology that is protected by U.S. patents and other intellectual property rights. Use of this copyright protection technology must be authorized by Macrovision, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision. Reverse engineering or disassembly is prohib­ited."
Dolby
Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories. Confidential Unpublished works. 1992-1997 Dolby Laboratories, Inc. All rights reserved.
English
7
Recycling Information
Recycling of electronic devices
This product is designed and manufactured with high quality materials and components which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of­life, should be disposed of separately from your household waste. Please, dispose of this equipment at your local community waste collection/ recycling centre. In the European Union there are separate collection systems for used electrical and electronic product. Please, help us to conserve the environment we live in!
English
Recycling of paper and carton
The material recycling symbol on the carton and user manual denotes that they are recyclable. Dispose them not with the normal household waste.
Recycling of plastic parts
The material recycling symbol on the plastic parts denotes that they are recyclable. Dispose them not with the normal household waste.
Green Dot
The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.
8
Accessoires
When opening the package of this Portable-DVD player please make sure that the following accessories are included:
HSD 2220
Remote Control
Batteries for the Remote Control
User Manual
International Warranty Card
Notes:
If any item should be damaged or missing, please contact your dealer without delay.
Keep the packaging materials, you may need them to transport your player in the
future.
Always transport or send the player in its original packing.
Do not change or modify any components of the device or accessories.
Features
MPEG-4 DVD Player
USB connector on the front panel
SCART with RGB video output
YPbPr RCA video output
CVBS Video RCA jack
S-Video out
Coaxial digital audio out
Optical digital audio out
Stereo RCA Audio output
English
Standard Setting
The default settings are: Languages: Englisch TV System: PAL Video output: SCART RGB Aspect Ratio: 4:3 PS
9
Quick Start Guide
1. Connect the power adapter (supplied with the player) to the side input and to a wall outlet.
2. Press the POWER button (Please refer No. 7).
3. Press the OPEN/CLOSE button (Please refer No. 3).
4. Inserting a DVD disc (Please refer No. 1 - Disc Loader). Align the center of the DVD disc with the center of the disc guide.
5. Then press the OPEN/CLOSE button again (Please refer No. 3).
6. In general, the DVD already inserted into the player will start reading automatically. If not, press the PLAY button (Please refer No. 4).
7. When you want to stop, press the STOP button (Please refer No. 5).
8. If you want to playback content from USB flash storage, please put the USB flash
English
storage into the USB plug of teh DVD player. Press the USB button on the remote control or on the device (No. 6) and choose “USB pressing the ENTER button. The DVD player chenges into the USB mode.
9. To power off the unit, press the POWER button on the remote control. The device goes into Stand.By mode.
10. To power off completly the device, please press the POWER button (Please refer No. 7).
” from the list and confirm by
10
Control Elements
Front Panel
Control elements
1. DVD Loader
2. Infra-red sensor
3. OPEN / CLOSE button
4. PLAY / PAUSE button
5. STOP button
6. USB button
7. POWER button
8. USB connector
Notes:
Before you plug the power cord into the AC outlet, please check to make sure that all
of the connections have been properly completed. Plug the power cord carefully into the outlet.
When the unit is initially powered, a brief surge of electricity may cause interference
with other electronic equipment on the same circuit. If this occur, connect the unit to an outlet on different circuit.
For playback contents from USB, please use only USB flash RAM storages.
Rear Panel
English
1. Y components video output
2. Pb/Cb components video output
3. Pr/Cr components video output
4. CVBS video output
5. Left audio output (L)
6. Right audio output (R)
7. Coaxial digital audio output (electrical)
8. S-Video output
9. Optical digital audio output (SPDIF)
10. SCART connector
11
Connection
Video Output
The HSD 2220 provides different ways to output video and audio signals. Please refer the below picture which shows the different Audio and Video outputs:
CVBS
S-Video
SCART
Component
Stereo RCA
Coaxial
English
Connecting with a VIDEO (CVBS) cable
The video (CVBS) cable transmits the signals for brightness (Y-signal) and colour (C-signal) in a combined way. You should only use this connection if no other connection type can be used. Plug a cable into the VIDEO (CVBS) socket on the rear side of your DVD player. The other side of the cable must be connected to the VIDEO input socket of the TV-set (usually labeled “VIDEO IN” or “AV IN”. Please also refer to your TV set’s user manual). As VIDEO (CVBS) does not transmit sound, you also must add an audio connection. Insert one end of the supplied audio (Cinch [RCA]) cable into the white/red Cinch [RCA] socket L/R AUDIO OUT at the back of the DVD player and the other end into the audio input socket (usually white/red) on the TV set (usually labelled “AUDIO IN” or “AV IN”. Please also refer to your TV set’s user manual) Switch on the TV set and select the s-video input or the respective channel number. For channel number and input selection please also refer to your TV operating instructions.
Connecting with a SCART cable
The SCART or Euro AV cable serves as the universal connector for picture, sound and con­trol signals. Plug a cable into the SCART socket at the back of the DVD player and the SCART IN socket on the rear side of the TV set. Please also refer to your TV set’s user manual. Switch on the TV set and select the SCART input or the respective channel num­ber. For channel number and input selection please also refer to your TV operating instruc­tions.
Note:
The SCART interface of this DVD recorder is RGB enabled. In RGB mode, the picture qual­ity is much better than in standard SCART mode. You can activate RGB mode on the video settings page of your DVD recorder. You only can use this mode if it is supported by your TV set. Otherwise, the use of RGB will result in wrong colour display. Please also refer to your TV set’s user manual.
Optical
12
Connection
Video Output
Connecting with a S-Video cable
S-Video (S-VHS) cable transmits the signals for brightness (Y-signal) and colour (C-signal) separately. This connection type offers a better picture quality as CVBS or SCART connec­tion. Plug a cable into the s-video socket on the rear side of your DVD player. The other side of the cable must be connected to the s-video input socket of the TV-set (usually labelled “S­VIDEO IN” or “SVHS IN”. Please also refer to your TV set’s user manual). As s-video does not transmit sound, you also must add an audio connection. Insert one end of the supplied audio (Cinch [RCA]) cable into the white/red Cinch [RCA] socket L/R AUDIO OUT at the back of the DVD player and the other end into the audio input socket (usually white/red) on the TV set (usually labelled “AUDIO IN” or “AV IN”. Please also refer to your TV set’s user manual). Switch on the TV set and select the s-video input or the respective channel number. For channel number and input selection please also refer to your TV operating instructions.
Connecting with a YUV (Y Pb Pr) cable
YUV (Y Pb Pr) is a transmission technology separating colour and brightness information in the signal. Similar to RGB, the signals are transmitted on a 3 wire cinch [RCA] cable. This way of transmission is also called “component”. This connection offers best picture quality available with analogue signal transmission. Plug a cable into the Y Pb Pr socket on the rear side of your DVD player. You can recognize the sockets by their colours red, green and blue easily. The other side of the cable must be connected to the Y Pb Pr input socket of the TV­set (usually labelled „Y Pb Pr“ or „HDTV IN“.
Please change the video output in the Setup settings to “YUV supports progressive Scan, you can choose by the settings “Scan ModeProgressiveProgressive
As YUV does not transmit sound, you also must add an audio connection. Insert one end of the supplied audio (Cinch [RCA]) cable into the white/red Cinch [RCA] socket L/R AUDIO OUT at the back of the DVD player and the other end into the audio input socket (usually white/red) on the TV set (usually labelled “AUDIO IN” or “AV IN”. Please also refer to your TV set’s user manual). Switch on the TV set and select the YUV input or the respective channel number. For channel number and input selection please also refer to your TV oper­ating instructions.
Note:
Make sure you observe the colours of the three sockets when you establish the connection. When the colours are connected in a wrong way, no picture or a picture with wrong colours will be displayed.
”. Otherwise, you can change the setting during playback from “Interlaced” to ” by pressing the P-Scan button on the remote control.
”. In case, that your TV set
” the option
English
13
Connection
Audio Output
Digital Output
This player contains a Dolby Digital or MPEG2 decoder. This enables the playback of DVD recorded in Dolby Digital, MPEG1/2 audio or linear PCM without an external decoder sup­ports. When the player is connected to an AV amplifier with 5.1 channel input connectors, theatre quality audio could be enjoyed at your home at the time of playing disc recorded in Dolby digital, MPEG1/2 audio or linear PCM. The "S/PDIF" specifications allow several different types of cables and connectors which must match the device being used. Key words for the electrical type are "coaxial" and "RCA jack." The other type is called "optical" with the word "TOSLINK" often used.
1. Insert the audio plug into the orange socket on the rear side of the device (left from
English
the S-Video jack), marked with the label “COAXIAL”. Or, insert an optical cable on the rear side of the DVD player into black quadrangular connector (right from the S­Video jack), marked with the label “OPTICAL”.
2. Plug the Audio jack into the corresponding socket on your playback device or your amplifier.
3. Choose on the amplifier the correspondent input (optical or coaxial).
Notes:
1. The cable is not part of the accessories.
2. Choose right audio setting for this player according to your audio system require­ment after connection is made.
3. If the type of the speaker connected does not satisfy the channels recorded in a MPEG-2 or Linear PCM disc, the disc will not be played in all channels but only in 2 channels (i.e. even if the front speakers and the centre speakers are connected, a disc recorded in 5.1 channels will be played only in 2 channels.
When DVD discs recorded in DOLBY digital, MPEG audio or other formats are played, cor­responding bit stream is output from the player COAXIAL digital audio output connector. When the player is connected to an external decoder or a power amplifier, you can enjoy theatre-quality at your home.
Caution for the coaxial digital audio output connector:
Do not connect an amplifier with a Coaxial digital input connector which does not contain the Dolby digital or MPEG audio decoder otherwise it may be harmful to your ears and damage your speakers.
Stereo Analogue Output
Insert one end of the audio (Cinch [RCA]) cable into the white/red Cinch [RCA] socket L/R AUDIO OUT at the back of the DVD player and the other end into the audio input socket (usually white/red) on the amplifier set (usually labelled “AUX IN” or “Stereo IN”. Please also refer to your Amplifier user manual). Switch on the Amplifier and select the AUX or Stereo input.
14
Remote Control
Insert batteries and Operation radius
Opens the battery cover of the remote control.
Insert the battery into the receptacle and insert the receptacle into the remote.
Please uses only batteries of the type AAA/R03 (1.5 V)
Please pay attention to the right polarity, which are given with the label + or –.
Close the battery cover of the remote control.
For the best results, aim the remote towards at the player, screwing window. Stay
within 5 metre and angles of 60 degrees or less.
Under normal use the battery will last for one year.
Remove battery during storage or when you are not using the DVD player for a long
time.
Notes:
1. Weak batteries can leak and several damage by the remote control.
2. Leaking out battery acid can damage your health.
3. Remove the battery from the battery compartment as soon as it is exhausted or if the remote control is not going to be used for a longer period of time.
4. Wipe up leaked out battery acid with a cloth.
5. In case of skin contact immediately wash the affected area.
6. Seek medical advice if battery acid has been swallowed. In case of contact with your eyes wash out the eyes and seek medical advice.
English
15
English
Remote Control
Buttons of the remote control:
1. POWER button
2. L / R button
3. Program button (PROG)
L/R
N/P
4. A—B Segment button (A-B)
5. REPEAT button
6. CLEAR button
7. MENU button
8. TITLE button
9. Navigation button UP
10. Navigation button LEFT
11. SETUP button
12. Fast backward button (<<)
13. Fast forward button (>>)
14. STEP button
15. ZOOM button
16. RETURN button
17. RESUME button
18. USB button
19. MUTE button
20. OPEN / CLOSE button
21. Numeric buttons
22. SUBTITLE button
23. AUDIO button
24. ANGLE button
25. Navigation button RIGHT
26. ENTR button
27. Navigation button DOWN
28. OSD button
29. SEARCH button
30. Previous button (|<<)
31. PLAY / PAUSE button (>||)
32. Next button (>>|)
33. Stop button
34. P-SCAN button
35. PBC button
36. N/P button
37. SLOW button
38. Decrease Volume (Volume-)
39. Increase Volume (Volume +)
16
PLAYBACK
How to start playback from the MENU screen
A title is generally a distinct section of a DVD disc. For exam­ple the main feature could be title 1, a documentary describ­ing how the film was made could be title 2, and cast inter­views could be title 3. Each title is assigned a reference num­ber enabling you to locate it easily.
1. Press TITLE or MENU to access the menu screen.
2. Press navigation or the number buttons to select the title.
3. Press the ENTER or PLAY button.
4. The DVD video player will start playback from the title selected.
Note: You also can input the assigned number of the title to select it directly.
How to pause playback ?
Press one times PLAY/PAUSE button during playback, and the player goes into pause mode. Press the PLAY/PAUSE button again to continue the playback.
How to stop playback ?
Press the STOP button. The player is pre-stopped. Two times pressing STOP and the player stopps completly.
Fast Forward or Fast Backward
Press << or >> during playback on the remote control and the DVD player changes the speed of playback. The playback speed becomes double the normal speed. The playback speed changes, each time you press the REV or FWD button.
Normal —> x2 —> x4 —> x8 —> x16 —> x32 —> Normal
Note:
The function is invalid on some DVD discs.
English
Stepwise playback
Press the STEP button during playback and the player goes into pause mode. Pressing again the STEP button the player shows the next frame. Each pressing of the STEP button the player shows frame after frame.
Press the PLAY button and the stepwise playback is cancelled. The player restarts the normal playback.
17
PLAYBACK
How to change the camera angle?
Press the ANGLE button while playing back a scene recorded with multiple angles. You may only press the ANGLE button when the angle icon is flashing on the DVD display. Press the corresponding number of your desired angle.
English
Note:
The angle function will not work on DVD video discs that does not contains recorded with multiple angles.
How to change the Audio languages?
Press the AUDIO button repeatedly during playback to hear a different audio channel. By playback of a Video-DVD or a MPEG-4 file with multi-audio you can change the audio track respectively the audio languages.
Chapter / Track
A chapter is a segment of a title such as a scene in a film or one interview in a series. Each chapter is assigned a chapter number, enabling you to locate the chapter you want. De­pending on the disc, chapters may not be recorded.
When a title on a disc has more than one chapter |<< (SKIP or PREV) or >>| (SKIP or NEXT) a disc has more than one track, you can move to another chapter/track as follows:
1. Press SKIP or briefly during playback to select the next (or previous) chapter/track or to return to the beginning of the current chapter/track.
2. Press SKIP twice briefly to step back to the previous chapter/track.
3. To go directly to any chapter during DVD playback, input the chapter/track number.
18
PLAYBACK
REPEAT
You can play a title/chapter/all/track on a disc repeatedly. Press REPEAT during playback to select a desired repeat mode. Depend on the kind of disc (Video-DVD, VCD or Data files) you have different Repeat modes.
DVD Video Discs - "Repeat Chapter / Title / All / Off" Chapter: repeats the current chapter. Chapter Title: repeats the current title. All : repeats all the tracks on a disc. Off : does not play repeatedly.
Video CDs, MPEG-4, MPEG-1, MPEG-2, JPEG discs - "Single / All / Off" Track : repeats the current track. All : repeats all the tracks on a disc. Off : does not play repeatedly.
Music disc - Single / Folder / All / Off
Track : repeats the current track. Folder: repeats the current folder. All : repeats all the tracks on a disc. Off : does not play repeatedly.
Notes:
1. On a Video CD with PBC, you must set PBC to Off to use the repeat function.
2. If you press SKIP/NEXT (|<< or >>|) once during playback, the repeat function will be cancelled.
Howto Repeat a specific Segment
To repeat a specific segment you can use the A-B repeat function. The function is by press­ing A-B available.
1. Press the A-B button at the beginning of the segment in which you want to repeat playback (point A) (To be set SHIFT on).
2. Press the A-B button again at the end of the segment (point B) The DVD video player will automatically return to point A and start to repeat playback of the selected segment (AB).
3. Press the A-B button to cancel the A-B repeat function The DVD video player will resume to normal playback.
English
Change the Volume
For changing the volume, please press the VOLUME - for decreasing the or VOLUME + for increasing the volume level.
19
PLAYBACK
ZOOM
This DVD video player allows you to zoom into a picture as well as shift the zoom point.
Press ZOOM during normal playback. The player magnifies in the center of the picture. If you press during zoom playback, the zoom point shifts.
English
Pressing more than one time the ZOOM button the Zoom function changes in the following sequences´: Normal —> x2 —> x4 —> Normal
Note:
Zoom may not work on some disc.
Checking the operational status
This unit allows you to view the operational status and disc information on your screen by pressing the OSD button. With this function you can view on your screen the following by a Video-DVD:
Title Information, for example the 1st title of 12
is active
Chapter number, for example the 6th chapter
of 39 is in playback
Title elapsed
Title remain
Chapter elapsed
Chapter remain
In case of a music disc, the displayed information are:
Playing time
Total time
Active track
Total tracks
Volume indicator
Note:
Press the OSD button during playback and the OSD information appears on the screen. For closing the OSD information press the OSD button again.
20
PLAYBACK
Search or GoTo
The on-screen menu enables comfortable access to any sections of a medium. To do this, proceed as follows:
1. Select the desired category by repeatedly pressing the button SEARCH button.
2. Now move to the point from which the replay should start. Depending on the type of medium this may be a track number, a chapter or even a point in time. The input must be made with the Numerical Buttons. Playback begins after a short time.
Selecting Subtitles
You have the option to select a preferred subtitle from those included on the DVD video disc by pressing the SUBTITLE button.
Press the SUB-T button during playback.
Press the SUB-T button during playback until the subtitles disappears.
Progressive Scan
If you connect the DVD player with YUV to the TV set by a three-component-cable, than you can change the video output setting “Interlaced” to “Progressive” by pressing the P-SCAN button.
Note:
If you have connect another way than YUV, for example SCART, CVBS or S-Video, and had press the P-SCAN button, than maybe you can see a distorted, or divided or a flickered picture. To see a normal picture, please press the P-SCAN button again.
USB
If you want to playback pictures, music or video from USB storage, please insert the USB flash storage into the USB jack on the front side of the player. Press the USB button and a menu with the options “DVD UP or DOWN to the option “USB
The player shows after in the file browser the supported content on the screen.
The playback options are similar than the different files types from disc.
Security Note:
If you want disconnect the USB flash media, press at first the USB button and change to “DVD”. When the DVD loader is active than you can disconnect the USB flash media.
” and “USB” appears on the screen. Navigate with the buttons
” and press ENTER to activate the USB port.
English
21
PLAYBACK
Playing in SLOW-Motion
A disc can also be played back in slow-motion. Press the SLOW button during playback The playback speed becomes 1/2, 1/4, 1/8, 1/16 or 1/32 of the normal speed each time you press the SLOW button.
Notes:
During REV, FWD and slow-motion playback, the sound is muted.
The function is invalid on some DVD discs.
Resume function
English
If you press the Resume button, the movie starts from the position where it before stops. You can mute the player by pressing the MUTE button. The sound switches off. A sign will
Mute
displayed on the screen. To activate the sound, press again the MUTE button.
PBC
Playback control is available for Video CD (VCD) version 2.0 disc formats. PBC allows you to interact with the system via menus, search functions, or other typical computer-like opera­tions. Moreover, still pictures of high resolution can be played if they are included in the disc. Video CDs not equipped with PBC (Version 1.1) operate in the same way as audio CDs.
Please press the PBC button for activating or deactivating the PBC function by VCD.
Clear
To delete incorrect input by Program playback or by the search function you can press the
CLEAR button.
PAL or NTSC Function
Press the N/P button during playback of a video disc and the player switches from PAL to NTSC. Pressing again the button and player switches back from NTSC to PAL video sys­tem.
22
PLAYBACK
Playing in Favorite Order
Press the PROG button. The Program menu displays on the screen.
Using the numbered button, select the items you want in the order you want them pro­grammed in.
Single track number with digit „0“ in front, for example „05“,
Move the cursor by pressing the navigation buttons to select START.
To resume normal playback from programmed playback, please press the PROG button again and navigate to the STOP field in the program menu and confirm by ENTER.
Notes:
1. Program menu can be activated only when a disc is in the player.
2. When the program menu appears, the setup menu setting is forbidden.
English
L/R function by VCD
Press L/R button during playback of a VCD, you can change the Sound mode by VCD. Press more than one times, the following sequence will be switched:
Stereo —> Left Mono —> Right Mono —> Mix Mono —> Stereo
23
PLAYBACK
Playing back JPEG files
The DVD player playback pictures which are stored on a disc or USB flash storage. The pictures must have the JPEG format. Place the CD on the disc tray. After the CD is loaded, a file browser will appear on the screen.
English
Navigation in the file browser
Press UP or DOWN to select a folder or a file.
Press ENTER or PLAY to view folder contents.
To see the next page in the file browser, please press the RIGHT or LEFT navigation
button. The player scrolls the next entries in the file browser.
If you press the 10+ button on the remote control, than you can insert direct a number,
for example 309. After pressing the ENTER button, the player jumps to the 309th entry and starts the slideshow/playback.
Press the PROG button and the player changes the “File” and “Folder” view into a
complete file list. All files which before was sorted into folders are now in a file list. To cancel the file list view, press the PROG button again and the normal “File” and Folder” view appears on the screen.
Playback or Slideshow
The pictures will be displayed in a style of a slideshow, when you choose a file and press the PLAY or ENTER button on the remote control. Every pictures appears a few second on the screen and than the next picture started.
Pause
If you want to watch on picture a longer time, please press the PLAY/PAUSE button during the playback or slideshow. The viewing paused by the actually picture. If you want go ahead with the playback, than press the PLAY/PAUSE button again.
Stop
If you want to cancelled the playback, press the STOP button and the player makes a pre­stop and appears a message on the screen. If you press again the STOP button, than the player stops the playback completely and go back to the file browser. If you press the MENU button during a slideshow, than you can go back directly into the file browser without pressing two times the STOP button.
24
PLAYBACK
Playing back JPEG files
Rotate an image
During the slide show, you can use arrow keys to rotate an image: Press UP to invert an image. Press DOWN to mirror an image. Press LEFT to rotate an image to the left. Press RIGHT to rotate an image to the right.
Searching
If you press the SEARCH button during playback, than you can than you can insert direct a number, for example 309. After pressing the ENTER button, the player jumps to the 309th entry and starts the slideshow/playback.
Zoom
The zoom function is not active.
English
25
PLAYBACK
Playing back Music files
The DVD player playback music which are stored on a disc or USB flash storage. The music files must have a compressed file format.
Place the CD on the disc tray.
After the CD is loaded, a file browser
will appear on the screen.
English
Navigation in the file browser
Press UP or DOWN to select a folder or a file.
Press ENTER or PLAY to view folder contents.
To see the next page in the file browser, please press the RIGHT or LEFT navigation
button. The player scrolls the next entries in the file browser.
If you press the 10+ button on the remote control, than you can insert direct a number,
for example 99. After pressing the ENTER button, the player jumps to the 99th entry. If you had switched the “File” and “Folder” view into a file list by pressing the PROG button, than the 99th music track starts automatically.
Press the PROG button and the player changes the “File” and “Folder” view into a
complete file list. All files which before was sorted into folders are now in a file list. To cancel the file list view, press the PROG button again and the normal “File” and Folder” view appears on the screen.
Playback
When you choose a file and press the PLAY or ENTER button on the remote control, the next music starts to playback.
Pause
If you press the PLAY/PAUSE button during the playback or slideshow, the playback paused. If you want go ahead with the playback, than press the PLAY/PAUSE button again.
Stop
If you want to cancelled the playback, press the STOP button and the player makes a pre­stop and appears a message on the screen. If you press again the STOP button, than the player stops the playback completely and go back to the file browser.
26
PLAYBACK
Playing back Music files
Searching
If you press the SEARCH button during playback, than you can than you can insert direct a number, for example 99. After pressing the ENTER button, the player jumps to the 99th entry and starts the playback.
ID3 Tag
The DVD player do not show any ÍD3 Tag information.
MPEG-1, MPEG-2 and MPEG-4 files
Using this DVD Player you can play MPEG-1, MPEG-2 and MPEG-4 disc. Insert a disc into the DVD loader and close the tray. The player shows all supported file formats in the file browser.
Navigation in the file browser
Press UP or DOWN to select a folder or a file.
Press ENTER or PLAY to view folder contents or start the video file.
To see the next page in the file browser, please press the RIGHT or LEFT navigation
button. The player scrolls the next entries in the file browser.
If you press the 10+ button on the remote control, than you can insert direct a number,
for example 99. After pressing the ENTER button, the player jumps to the 99th entry. If you had switched the “File” and “Folder” view into a file list by pressing the PROG button, than the 99th music track starts automatically.
Press the PROG button and the player changes the “File” and “Folder” view into a
complete file list. All files which before was sorted into folders are now in a file list. To cancel the file list view, press the PROG button again and the normal “File” and Folder” view appears on the screen.
Playback
When you choose a file and press the PLAY or ENTER button on the remote control, the next music starts to playback.
English
27
PLAYBACK
MPEG-1, MPEG-2 and MPEG-4 files
MPEG-4 disc compatibility with this player is limited as follows:
1. Available resolution size of the MPEG-4 file is under 720x576 (W x H) pixel.
2. The file name of the MPEG-4 subtitle is available by 10 characters.
3. If there is impossible code to express in the MPEG-4 file, it may be displayed as " _ "mark on the display.
4. If the number of the screen frame is over 30 per second, this unit may not operate normally.
5. If the video and audio structure of recorded file is not interleaved, either video or audio is outputted.
6. Playable MPEG-4 file ".avi ", ".mpg ", ".mpeg".
7. Different MPEG-4 codices are supported. There must be encoded with are MPEG-4
English
part 2 (MPEG-4 SP/ASP) standard.
Pause
If you press the PLAY/PAUSE button during the playback or slideshow, the playback paused. If you want go ahead with the playback, than press the PLAY/PAUSE button again.
Stop
If you want to cancelled the playback, press the STOP button and the player makes a pre­stop and appears a message on the screen. If you press again the STOP button, than the player stops the playback completely and go back to the file browser. If you press the MENU button during a slideshow, than you can go back directly into the file browser without pressing two times the STOP button.
Audio language
If the MPEG-4 file includes two different audio tracks, than you can change the audio track by pressing the AUDIO button.
Subtitles
You can display MPEG-4 subtitles during playback of the MPEG-4 video if the file name for the subtitle is similiar to the video file name:
Movie.avi
Movie.ger.srt
Movie.eng.srt
By pressing the SUBTITLE button you can switch to a second subtitle.
Note:
Following subtitle formats are supported: Sami (smi), Micro DVD (sub), Subrip (srt) and Subviewer Version 2 (sub).
28
PLAYBACK
USB
If you want to playback pictures, music or video from USB storage, please insert the USB flash storage into the USB jack on the front side of the player. Press the USB button and a menu with the options “DVD UP or DOWN to the option “USB
The player shows after in the file browser the supported content on the screen.
Navigation in the file browser
The player supports from USB only 8 characters by the filenames.
Press UP or DOWN to select a folder or a file.
Press ENTER or PLAY to view folder contents or start the video file.
To see the next page in the file browser, please press the RIGHT or LEFT navigation
button. The player scrolls the next entries in the file browser.
If you press the 10+ button on the remote control, than you can insert direct a number,
for example 99. After pressing the ENTER button, the player jumps to the 99th entry. If you had switched the “File” and “Folder” view into a file list by pressing the PROG button, than the 99th music track starts automatically.
Press the PROG button and the player changes the “File” and “Folder” view into a
complete file list. All files which before was sorted into folders are now in a file list. To cancel the file list view, press the PROG button again and the normal “File” and “Folder” view appears on the screen.
Playback functions
The playback options are similar than the different files types from disc.
Supported formats from USB Flash Memory
You can playback from USB storage the same kind of contents as from disc. For example, MPEG-4 videos, MPEG-1 and MPEG-2 videos, JPEG pictures and music files (compressed music formats).
Supported Media
The DVD Player supports different types and different sizes of USB Flash Memories.
Security information
If you want disconnect the USB Flash Memory from the USB port, please press at first the USB button and change to “DVD memory.
Note:
If you disconnect the USB Flash Memory when the USB is active, than the USB Flash Mem­ory could be damage.
” and “USB” appears on the screen. Navigate with the buttons
” and press ENTER to activate the USB port.
”. If the loader is activ, than you can disconnect the Flash
English
29
SETUP
General Operation
1. Press SETUP to enter the Setup Menu.
2. Press ENTER to the next level submenu or confirm your selection.
3. Press to enter the submenu or return to the previous menu
4. Press to highlight the desired menu.
5. To exit from the menu
6. Press SETUP again and the settings will be stored in the player's memory even if the player is switched off.
The Setup is divided into different section: General Setup, Audio Setup, Dolby Digital Setup,
English
Video Setup and the Preference Page.
General Setup Page
The options included in General Setup page are:" TV Display", "Angle Mark", "OSD lang", "Captions", "Screen Saver", “HDCD”, “Last Memory” and “Subtitle Font”.
OSD Lang
You can select your own preferred language settings. This DVD system will automatically switch to the selected language whenever you load a disc. If the language selected is not available on the disc, the disc's default lan­guage will be used instead. The OSD lan­guage in the system menu will remain once selected.
TV Display
Set the aspect ratio of the DVD Player according to the TV you have connected.
Normal/PS
If you have a normal TV and want both sides of the picture to be trimmed or formatted to fit your TV screen.
Normal/LB
If you have a normal TV. In this case , a wide picture with black bands on the upper and lower portions of the TV screen will be displayed.
Wide
If you have a wide-screen TV.
30
SETUP
General Setup Page
Angle Mark
Displays current angle setting information on the right hand corner of the TFT screen if avail­able on the disc. The options are:
On: Enable Angle Mark. Off: Disable the current angle setting display.
Closed Captions
Closed captions are data that are hidden in the video signal of some discs. Captions are different from subtitles because captions hearing are impaired by showing the sound effects (e.g. "phone ringing" and “footsteps"), while subtitles do not. Before you select this function, please ensure that the disc contains closed captions information and your TV set also has this function.
On: Enable Closed Captions. Off: Disable Closed Captions.
Screen Saver
This function is used to turn the screen saver On or Off.
On: In STOP, PAUSE or No DISC mode, if no actions are performed about 3 minutes, the Screen Saver will be activated. Off: Screen Saver is disabled.
HDCD
HDCD encodes the equivalent of 20 bits worth of data in a 16-bit digital audio signal by utiliz­ing custom dithering, audio filters, and some reversible amplitude and gain encoding; Peak Extend, which is a reversible soft limiter and Low Level Range Extend, which is a reversible gain on low-level signals. HDCD provides several digital features, which the audio mastering engineer controls at his/her own discretion. They include: Dynamic range compression and expansion, with which virtually 4 more bits of accuracy can be added to the musical signal. Precision digital interpolation filtering with multiple modes of operation, which can reduce alias distortion and temporal smearing, resulting in a more natural, open, and accurate sound reproduction. The options are: x1, x2 or Off.
Last Memory
If the option “ON” is set, than the players remembers the last playback position by Video­DVD.
Subtitle Font
Here you can choose the character code page for displaying the MPEG-4 subtitle. The op­tions are Western and Central. For displaying German, English, French, Spanish or Swed­ish, please use the option Western. For Czech, Polish, Slovenian or Croatian characters, please use the option Central.
English
31
SETUP
Audio Setup Page
The options in Audio Setup Page are “Speaker Setup” and SPDIF Output”.
English
Speaker Setup
Only the Option “Down mix” is part of these setting.
Downmix
This options allows you to set the stereo analogue output of your DVD Player.
L/R Select this option if your DVD Player is connected to a Dolby Pro Logic decoder. Stereo Select this option when output delivers sound from only the two front speakers.
SPDIF Output
The setting is responsible for the digital audio output like Dolby Digital or DTS by the coaxial or optical audio output to the AV Receiver or AV Amplifier. The options are:
SPDIF OFF: Deactivates the digital output SPDIF/PCM: Output of digital audio in the PCM format SPDIF/RAW: Output of all kind of digital audio formats.
32
SETUP
Dolby Digital Setup Page
The Dolby Digital Setup Page includes the options for „Dual Mono“ and „Dynamic“.
Dual Mono
To select the setting that matches the number of speakers you have connected.
Stereo: Left mono sound will send output signals to Left speaker and Right mono sound will send output signals to Right speaker.
L-Mono: Left mono sound will send output signals to Left speaker and Right speaker. R-Mono: Right mono sound will send output signals to Left speaker a. Right speaker. Mix-Mono: Left and Right mixed mono sound will send output signals to Left and Right
speakers.
Dynamic
To optimize the dynamic sound output high volume outputs are softened, enabling you to watch your favourite movie without disturbing others. The levels for dynamic selection: Full, 7/8, 3/4, 5/8, 1/2, 3/8, 1/4, 1/8 and Off.
English
33
SETUP
Video Setup Page
The Video Setup Page includes the settings for „Component“, „Scan Mode“, „Sharpness“, „Brightness“ and „Contrast“.
Component
The setting component specify the kind of video output.
RGB
This setting is useful, when you connect the DVD player with your TV set and the TV set
English
has a SCART connector which supports RGB signals. With RGB signals on SCART you can get a better picture quality compare to FBAS signals (YUV setting).
YUV
This setting is useful, when you connect the DVD player with your TV set and the TV set has a SCART connector which does supports RGB signals. Here you need the YUV setting for getting FBAS signal by SCART. If you connect the DVD player with a 3-wire component cable and connect them by YPbPr to your TV set, than please use also the YUV setting.
S-Video
If you connect the DVD player by S-Video with a S-Video cable to your TV set, than please the setting S-Video.
Scan-Mode
This option is only than active, when you choose the Component setting YUV by using an 3­wire component cable. Here you can choose “Progressive” or “Interlaced”. If your TV set supports progressive scan by YPbPr than you can use this setting for getting the best pic­ture quality by YUV. The player transmit than a 576p signal to the TV set. If your TV set are not able to work with progressive scan, please choose only the option “Interlaced”. The player transmit an 576i signal to your TV set.
Note:
If use a YUV connection than you can change during playback the setting “interlaced” to “progressive” and back by pressing the P-SCAN button.
Sharpness
The options are “High”, “Middle” and “Low”. By the setting “Low” the DVD player produces a very soften picture. By the setting “High” the picture is very sharp.
Brightness and Contrast
The settings for brightness and contrast can be changes by using the scroll bar, which are displayed, when you want to change to settings.
34
SETUP
Preference Page
The options included in Preference page are: “TV Type”, “Audio”, “Subtitle”, “Disc Menu”, “Parental”, “Password” and “Default”.
Note:
Some Preference features can be selected only during No Disc condition or STOP mode.
TV Type
Selecting the colour system that corresponds to your TV when AV outputs. This DVD Player is compatible with both NTSC and PAL. In order for a DVD disc to play on this Player, the colour system of the Disc, the TV and the DVD Player should match.
PAL Select this if the connected TV is PAL system. It will change the video signal of a NTSC disc and output in PAL format.
NTSC Select this if the connected TV is NTSC system. It will change the video signal of a PAL disc and output in NTSC format.
Audio, Subtitle and Disc menu
These options set the Audio, Subtitle and Disc menu language fit for you.
Audio (disc 's soundtrack / languages)
Subtitle (disc 's subtitles / languages)
Disc Menu (disc 's menu / languages)
Default
Setting the 'Default ' function will reset all options and your personal settings to the factory defaults and all your personal settings will be erased.
Caution! When this function is activated, all settings will be reset to factory defaults.
English
35
SETUP
Preference Page
Parental
DVD video discs equipped with the parental lock function are rated according to their con­tent. The contents allowed by a parental lock level and the way a DVD video disc can be controlled may vary from disc to disc. For example, if the disc allowed, you could edit out violent scenes unsuitable for children and replace them with more suitable scenes, or lock out playback of the disc all together.
Ratings
KID Safe - Kids material. Recommended especially for children and viewers of all
ages.
2 G - General Audience. Recommended as acceptable for viewers of all ages.
English
3 PG - Parental Guidance suggested.
4 PG13 - Material is unsuitable for children under age 13.
5-6 PG-R - Parental Guidance-Restricted. Recommended that parents restrict chil
dren under 17 from viewing or allow to view only when supervised by a parent or adult guardian.
7 NC17 - No children under age 17. Not recommended viewing for children under
age 17.
8 ADULT - Mature material. Should be viewed only by adults due to graphic sexual
material, violence or language.
Note:
Some DVDs are not encoded with a rating though the movie rating may be printed on the Disc cover. The rating level feature does not work for such Discs.
Password
This feature is used for Parental Control. Enter your four digit password when a hint is dis­played on the screen. The default password is 1389.
1. Insert the old password
2. Insert the new password.
3. Confirm the new password
4. Navigate to OK-Field
and press
ENTER button.
36
TROUBLESHOOTING
Check the following guide for the possible cause of a problem before contacting service. Technical Support of Xoro/MAS:
Tel.: +49 40 77 11 09 17
Internet: www.xoro.de/support.htm
Symptom Correction
No power
No sound
No picture
No playback
Interference or scrolling
No subtitles
Check if AC adapter of power is connected securely.
If powered with the battery, check if it is exhausted.
Ensure that the equipment is connected properly
Ensure that the input setttings for the TV and stereo
system are proper.
Please make sure, that the audio track exists on the
disc.
Ensure that the equipment is connected properly
Ensure that the LCD is on.
Condensation had formed, please wait 1 or 2 hours to
allow the player dry out
Wrong disc, please use only DVD, CD or ISO Data disc
The disc may be dirty and require cleaning.
Ensure that the disc is installed with the label side up.
The disc has too mny scratches.
The DVD+/-RW should be finalized.
Wrong region code by the Video-DVD
Cancel the parental lock function or change the
parental lock level. (The Pre-set password is 1389).
Check TV type is correct: PAL/NTSC.
Adjust the vertical hold on your TV.
Subtitles appear only with disc which contain them
Wrong MPEG-4 subtitle format
Please rename the MPEG-4 subtitle to the same movie
file name (for example movie.avi and movi.srt)
English
37
TROUBLESHOOTING
Symptom Correction
No remote control
English
Language can not be changed
Angle can not be changed
No key operation
Y Pb Pr activation
CVBS, S-Video and SCART with distorted, devided or no picture picture
Forget the password The master password is 1389. Please insert the password by
Check the batteries in the remote control
Are the polarities correct?
Batteries are depleted. Please uses new one.
Point the remote control unit at the Infrared sensor and
operate.
Remove the obstacles between the remote control and
the Infred snesor
Operate the remote control unit at a distance of not
more than 5 meters from the Infrared sensor.
There is only one language on the on the disc
recorded.
Choose in the Title menu of the Video DVD the
language which do you want.
The angles may be recorded for only specific scences
and are not normally everytime available.
Turn the unit off and then back to on after a couple of
minutes.
Please connect the video cable properly.
Please pay attention to the colour coding of the cable.
Select in the setup settings the option YUV.
Change the source input on the TV set
You had press the P-Scan button during you uses the
CVBS, SCART or S-Video output. Press the P-SCAN button again.
the Preference setup settings and the option Password
38
Specification
Power
Inlet: AC 90-240 V ~ 50 / 60 Hz Power Consumption: 25 W Power Consumption in Stand-By mode < 3 W
Operating Condition
Temperature: + 5° ~ + 40° C Humidity: 5 ~ 90 % (non condensation) Orientation: Horizontal
Video:
Video DAC: 108 MHz / 10 Bit TV System: PAL / NTSC Output Level: 1 ± 0,2 Vp-p (75 Ohm) Horizontal Resolution: 500 Lines Signal-to-Noise Ratio: 90 dB Outputs: CVBS, S-Video, SCART (RGB), YUV
Audio
Audio DAC: 96 kHz / 24 Bit Frequency: 20 Hz - 20 kHz CD 20 Hz - 48 kHz DVD Output level: 2,0 ± 0,2 Vrms (1KHz 0dB) Harmonic Distortion: 40 dB (JIS-A 1KHz, typical Dynamic Area: 80 dB (JIS-A 1KHz, typical) Signal-to-Noise Ratio: 90 dB (JIS-A 1KHz, typical) Outputs: Stereo RCA, Optical digital, Coaxial digital
Others
USB: Version 2.0
Device Dimension: 430 x 210 x 38 mm Weight: 1,9 kg
English
39
GLOSSARY
5.1 Channel
5.1-multichannel encoding means, that 5 audio channels with full frequency response are present (left, center, right, surround left, surround right) plus a subwoofer channel (represented by the „.1”) providing deep humming frequencies you are used to know from modern cinemas. Both Dolby Digital decoding.
Aspect ratio: 4:3 and 16:9
Full Frame refers to programs developed for TV display with an aspect ratio of 4:3. Wide­screen refers to programs developed for screens with an aspect ratio of 16:9. If a widescreen program is displayed on a 4:3 screen, the picture will have black borders on
English
top and bottom.
CD
A CD (Compact Disc) is a metal-coated plastic disc. It has a diameter of 12 cm and a thick­ness of about 1,2 mm. It was developed by Sony and Philips in 1985. The advantages are digital storage of music enabling very natural sound reproduction. Beyond this, the data is stored more compact, the handling is easy. The long lifetime of the media and the fact that usage does not decrease quality made the CD the ideal storage media. In the meantime, 12 different storage media have been developed from the first CD. The mostly used are CD-DA (Compact Disc - Digital Audio) , CD-ROM (Compact Disc - Read Only Memory), and the DVD (Digital Versatile Disc). One can store about 74 to 80 minutes of music on a CD (-DA). This is equal to 650 to 700 MB. Signal transmission is performed touch less with a laser beam. The CD is being read from the middle to the outer side. The data or music is recorded in a spiral from the middle to the outer side. A CD has pits and lands, the distance is about 1,6 mm. The laser light created by a laser diode passes different mirrors and prisms and then is focused by a lens to a laser beam. This laser beam scans the data spiral of the CD. On the pits, the laser beam is reflected in another direction and is detected by a photocell. The photocell transmits the signal to a mi­croprocessor, which converts the digital data to an audio signal. The rest is done by the sound system.
CVBS
Composite Video Interface. The video signal is transmitted via a single signal line. CVBS should only be used, if your playback device does not offer other interfaces for connection with you Xoro TV set, as CVBS due to technical reasons delivers worst quality of all avail­able interfaces (please also refer to YUV, S-Video, SCART and RGB). The CVBS interface can easily be identified from the yellow colour of the RCA jack.
Component-Signal
please refer to YUV
Contrast
Means the range of luminance between the brightest and the darkest pixel which can be displayed.
®
(including AC3) and DTS® support 5.1-coding and –
40
GLOSSARY
CVBS
Composite Video Interface. The video signal is transmitted via a single signal line. CVBS should only be used, if your playback device does not offer other interfaces for connection with you Xoro TV set, as CVBS due to technical reasons delivers worst quality of all avail­able interfaces (please also refer to YUV, S-Video, SCART and RGB). The CVBS interface can easily be identified from the yellow colour of the RCA jack.
Dolby Digital
Dolby Digital media as DVD, digital TV and satellite transmission. Different from the codecs Dolby Sur­round sound in a stereo recording, Dolby Digital channels keep completely separated during encoding and decoding. Dolby Digital 5.1 is industry standard for coding of DVD movies with surround sound.
DSP
Digital Signal Processor. Microprocessor for digital processing of signals. Virtual Surround for example is created with a DSP.
®
DTS
®
DTS surround system from Digital Theater Systems. Similar to Dolby Digital channels. Different from Dolby, the data rate can be far above 1 Mbit/sec so the sound is not compresses as strong as in Dolby Digital The frequency range is from 20Hz to 20kHz at 20Bit, but the subwoofer channels only trans­mits frequencies below 80Hz. The coding system also is called CAC.
DVD
The DVD (Digital Versatile Disk) was introduced in 1995 and is a storage media with a large capacity. While a standard CD can store 650 MB of data, the DVD can store up to 9 GB. Especially when it comes to video playback, a large storage capacity is important. Beyond its high capacity, the consumer enjoys high quality video and audio. A DVD can store up to 8 differ­ent audio streams, so in best case, the movie can be watched in 8 different languages.
GUI
Graphic User Interface. See OSD.
HDCD
Pacific Microsonics has developed a digital audio technology using the full potential of a CD. The HDCD process (High Definition Compatible Digital) is a patented coding and decoding process transporting the complete details of a high resolution “master recording” to a CD. There were several attempts to improve the sound quality of CD’s, but none which could be compared to HDCD process.
®
5.1
®
5.1 is a system for transmission and storage of 5.1 channel sound on digital
®
and Pro Logic® who do not work with channel separation to encode the surround
®
is a discrete system where the different audio
is a coding standard similar to Dolby Digital®. DTS Digital Surround® is a multichannel
®
resulting in a higher sound quality.
®
it uses up to 5.1
English
41
GLOSSARY
Hosiden-connector
4-pin connector for S-Video connections.
Interlaced
The picture is created by writing two half pictures with a 1 line set-off on the screen. This is standard on conventional 50 Hz TV sets.
JPEG CD
On a JPEG-CD are the picture in JPEG format with support of different resolutions which are stored on a CD-R, CD-RW, DVD-R, DVD-RW, DVD+R or DVD+RW. Please creates the disc by burning only in a single-session mode.
English
LPCM
LPCM stands for: Linear Pulse Code Modulation. Digital, uncompressed audio recording. Standard on Audio-CDs.
MP3
MPEG 1 Layer 3 Codec, or short MP3, was developed in 1987 by Fraunhofer Institut für Integrierte Schaltungen and was a revolution in audio compression. In 1992 it became part of MPEG-1 video format. As MP3 offered high quality audio at incredible small file size, it became an won standard. With this codec one can compress audio files to about 1 MB / minute.
MPEG-4
MPEG-4 is a standard used primarily to compress audio and video (AV) digital data. Intro­duced in late 1998, it is the designation for a group of audio and video coding standards and related technology agreed upon by the ISO/IEC Moving Picture Experts Group (MPEG). The uses for the MPEG-4 standard are web (streaming media) and CD distribution, conversation (videophone), and broadcast television, all of which benefit from compressing the AV stream. MPEG-4 absorbs many of the features of MPEG-1 and MPEG-2 and other related stan­dards. By MPEG-4 could be used a lot of different audio compression method. Most popular are MP3 and AC3.
NTSC
Widespread TV standard, especially in US and Asia. 525 (480 viewable) Lines and 60 Hz refresh rate. Describes the way the video information (brightness, colour, refresh rate etc.) is transmitted. Within Europe, this video standard only appears on imported media (like US DVDs).
OSD
The OSD (On Screen Display) is all the menus and options shown on the screen.
42
GLOSSARY
PAL
European TV standard. PAL stands for Phase Alternation Line; refresh rate: 50 Hz, Resolu­tion: 625 Lines, 576 visible lines. Describes the way the video information (brightness, col­our, refresh rate etc.) is transmitted.
PBC
PBC stands for playback control. This function can be used to show a menu on Video CD’s (if contained on the VCD). One can move in this menu with the arrow keys and select the desired function with “enter”.
Pro Logic
Dolby Pro Logic tained in the stereo track of Dolby Surround shows). Dolby Surround is a matrix coding system mixing four channels (left, center, right, surround) to a stereo track. A Pro Logic decoder separates these four channels during play­back. Without Pro Logic decoder, the program only has stereo sound
Progressive Scan
Progressive Scan writes a whole picture in one step, while the normal interlaced TV-picture is composed of two half pictures. It delivers a significally enhanced picture, especially when used on vide beamers, PC monitors or LCD TV.
RGB
Red Green Blue. Describes the way of transmission and display of video signals. The three in TV systems used colours red, green and blue are transmitted separately. When used for connection between playback device and TV set, it delivers a quality similar to YUV.
S/PDIF
S/PDIF (Sony/Philips Digital Interface) is a digital transmission standard for audio data. S/PDIF can transmit audio files from one source to another without having to leave the digi­tal transmission which would result in worse quality.
S-Video
Describes the way video signals are transmitted. With S-Video, luminance and color infor­mation are transmitted separately. S-Video interface can easily be identified by its 4-ports in a round connector.
Super Video CD (SVCD)
SVCD stands for Super Video CD. SVCD’s are very similar to VCD’s, one can store 35 – 60 minutes of high quality video with up to 2 Stereo audio tracks and 4 different subtitles.
®
®
is a matrix decoder for decoding the four surround sound channels con-
®
encoded programs (e.g. VHS movies or TV
English
43
GLOSSARY
Video CD(VCD)
VCD stands for "Video Compact Disc". VCD’s are similar to normal CDs. They contain mov­ies with sound. A VCD can store 74 to 80 minutes of video with stereo sound. For the stor­age of audio and video, MPEG-1 is used.
YPbPr / YUV
Video signal with separated transmission of colour and brightness information. Similar to RGB, the signal is transmitted via tree separate RCA cables. Also called Component Signal. YUV delivers best signal quality available with analogue signal transmission
English
44
СОДЕРЖАНИЕ
МАРКИРОВКА И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ...............................................................4
Маркировка безопасности........................................................................................................ 4
Основные требования безопасности..................................................................................... 4
ИСПОЛЬЗОВАНИЕ ДИСКОВ ................................................................................................. 6
Правила работы с дисками ...................................................................................................... 6
Чистка.......................................................................................................................................... 6
Хранение .................................................................................................................................... 6
КОМПЛЕКТАЦИЯ ...................................................................................................................7
ОСНОВНЫЕ ОСОБЕННОСТИ.................................................................................................7
БЫСТРЫЙ ЗАПУСК................................................................................................................8
КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ НА КОРПУСЕ УСТРОЙСТВА.............................9
Фронтальная панель................................................................................................................. 9
Русский
Тыловая панель........................................................................................................................ 9
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ ...................................................................... 10
Видеовыходы ................................................................................................................. 13
Аудио выходы ................................................................................................................ 12
ПУЛЬТ ДИСТАНЦИОННОГО УПРАЛЕНИЯ (ПДУ) ............................................................... 13
Подготовка ПДУ к
Правила использования ПДУ ......................................................................................13
Расположение кнопок на ПДУ ............................................................................................. 14
ОСНОВНЫЕ ОПЕРАЦИИ С DVD ПРОИГРЫВАТЕЛЕМ .................................................15
Как начать воспроизведение из меню диска.................................................................15
Как временно приостановить воспроизведение ...........................................................15
Как полностью остановить воспроизведение ...............................................................15
Возобновление воспроизведения после остановки .....................................................15
Ускоренное воспроизведение .......................................................................................15
Покадровое воспроизведение....................................................................................... 16
Как изменить ракурс ......................................................................................................16
Как изменить язык воспроизведения.............................................................................16
Глава/Трек......................................................................................................................16
Повтор ............................................................................................................................ 17
Как повторить определенный сегмент диска ................................................................ 17
Регулировка
Масштабирование .........................................................................................................18
Просмотр информации о воспроизводимом диске....................................................... 18
Воспроизведение с конкретной точки на диске............................................................. 19
Выбор языка субтитров ................................................................................................. 19
Прогрессивное сканирование........................................................................................ 19
USB.................................................................................................................................19
работе ...............................................................................................13
звука..........................................................................................................17
2
СОДЕРЖАНИЕ
Замедленное воспроизведение ....................................................................................20
Отключение звука ..........................................................................................................20
PBC (Управление воспроизведением) ..........................................................................20
Отмена ошибочно введенного номера..........................................................................20
Воспроизведение в случайной последовательности....................................................20
Воспроизведение в заданной последовательности .....................................................21
Выбор режима звука ...................................................................................................... 21
Воспроизведение JPEG файлов ...................................................................................22
Воспроизведение музыкальных файлов....................................................................... 24
Воспроизведение файлов MPEG-1, MPEG-2 и MPEG-4...............................................25
Воспроизведение c USB накопителя............................................................................. 27
НАСТРОЙКА DVD ПРИГРЫВАТЕЛЯ ..................................................................................28
Основные настройки..................................................................................................................28
Язык меню настроек.......................................................................................................28
Формат экрана.................................................................................................................28
Пиктограмма ракурсов ...................................................................................................29
Скрытые субтитры..........................................................................................................29
Экранная заставка .......................................................................................................... 29
Воспроизведение HDCD................................................................................................29
Шрифт субтитров ............................................................................................................29
Настройки звука ....................................................................................................................... 30
Настройка громкоговорителей......................................................................................30
Микширование.................................................................................................................30
Настройка цифрового аудио выхода ........................................................................... 30
Настройки Dolby Digital............................................................................................................31
Двойное моно...................................................................................................................31
Динамический диапазон ................................................................................................31
Настройки видео...................................................................................................................... 32
Тип видеовыхода ............................................................................................................32
Прогрессивная развертка ..............................................................................................32
Резкость............................................................................................................................32
Яркость, Контрастность..................................................................................................32
Настройка параметров, используемых по умолчанию........................................................ 33
Система цветности...................................................................................... 33
Параметры языковых настроек ................................................................ 33
Заводские настройки ................................................................................... 33
Родительский контроль................................................................................ 34
Пароль доступа........................................................................................... 34
НЕИСПРАВНОСТИ DVD ПРОГРЫВАТЕЛЯ И СПОСОБЫ ИХ УСТРАНЕНИЯ.............35
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ................................................................................37
КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ.....................................................................................38
Русский
3
МАРКИРОВКА И ТРЕБОВАНИЯ
Маркировка безопасности
Предостережение: Во избежание риска возникновения пожара или удара электрическим током не допускайте использование этого устройства под дождем или в сыром месте; не вскрывайте корпус прибора: во внутренних схемах устройства присутствует опасное напряжение. Любые операции по разборке устройства должен производить только квалифицированный специалист сервисного центра.
Русский
Внимание: DVD проигрыватель содержит лазерную систему. Чтобы прямое попадание на Вас лазерного луча, не вскрывайте корпус прибора. Видимая лазерная радиация присутствует, только когда корпус открыт. Не вглядывайтесь пристально в луч лазера. Кроме того, применение регулировок, настроек или выполнение операций, отличных от тех, которые описаны в руководстве, может привести к опасному радиационному воздействию.
Не допускайте попадания лазерным
Внимательно прочтите руководство по эксплуатации и сохраните его для будущих справок. В случае возникновения ситуаций, которые приводят к необходимости технического обслуживания устройства, пожалуйста, свяжитесь с авторизованным сервисным центром.
БЕЗОПАСЕНОСТИ
предотвратить
лучом в глаза.
Основные требования безопасности
4
МАРКИРОВКА И ТРЕБОВАНИЯ
Основные требования безопасности
БЕЗОПАСЕНОСТИ
Русский
5
ИСПОЛЬЗОВАНИЕ ДИСКОВ
Эта страница содержит полезную информацию относительно обращения с дисками, используемыми в этом проигрывателе.
Правила работы с дисками.
Не прикасайтесь к проигрываемой стороне диска.
Не прикрепляйте бумагу или липкую ленту к дискам.
Ничего не приклеивайте и не пишите на поверхности диска. Предохраняйте
диск от следов пальцев.
Всегда берите диск за центр и края.
Чистка.
Следы пальцев и загрязнения на диске могут стать причиной ухудшения
изображения и/или звука. Протрите диск от центра к краям при помощи
Русский
мягкой ткани. Всегда держите диск чистым.
Если Вы не можете стереть загрязнение с диска, легкими
движениями протрите его слегка увлажненной мягкой тканью и напоследок протрите сухой.
Не используйте любой тип растворителя, например: растворители красок,
бензол, серийно выпускаемые очистители или спрей-антистатик для виниловых покрытий.
Хранение.
Не храните диски в местах прямого попадания солнечных лучей или
вблизи источников тепла.
Не храните диски в местах повышенной влажности и повышенного
содержания пыли.
Храните диски в вертикальном положении в коробке. Складирование
или размещение различных предметов на диски, когда они находятся не в коробке, может привести к их деформации.
6
КОМПЛЕКТАЦИЯ
При распаковке устройства, пожалуйста, убедитесь, что присутствуют следующие аксессуары:
HSD 2220
Пульт дистанционного управления
Батарейки для ПДУ
Инструкция пользователя
Гарантийный талон
Примечание:
Если какие-то из аксессуаров отсутствуют, пожалуйста, сразу же обратитесь
к дилеру.
Сохраняйте упаковку, она может Вам понадобиться в будущем при
транспортировке плеера.
Всегда транспортируйте или храните проигрыватель в его оригинальной
упаковке.
Не меняйте и не модифицируйте детали проигрывателя или его аксессуары.
Основные особенности
MPEG-4 DVD проигрыватель
USB разъем на передней панели
Видеовыход SCART с RGB
Видеовыход YPbPr RCA
Композитный видеовыход CVBS
S-Video видеовыход
Коаксиальный цифровой аудио выход
Оптический цифровой аудио выход
Стерео аудио выход
Русский
7
БЫСТРЫЙ ЗАПУСК
1. Подсоедините адаптер питания (поставляется с проигрывателем) к разъему на корпусе устройства и к розетке электропитания.
2. Нажмите кнопку POWER (кнопка 7 на рисунке).
3. Нажмите кнопку OPEN/CLOSE (кнопка 3 на рисунке).
4. Вставьте DVD диск в загрузчик дисков (устройство 1 на рисунке). Выровняйте центр DVD диска с центром поддона загрузчика дисков.
5. Затем нажмите кнопку OPEN/CLOSE еще
6. Большинство дисков, установленных в поддон, начинают воспроизводиться проигрывателем автоматически. Если этого не произошло, то нажмите кнопку PLAY (кнопка 4 на рисунке).
7. Для остановки воспроизведения нажмите кнопку STOP (кнопка 5 на рисунке).
8. Если Вы хотите воспроизвести файлы, хранящиеся на USB накопителе,
вставьте USB накопитель в соответствующий USB разъем на фронтальной панели нажмите кнопку USB и в появившемся на экране меню выбора источника
Русский
воспроизведения выберите при помощи кнопок ▲ и ▼ пункт “USB кнопку ENTER для подтверждения своего выбора.
9. Чтобы отключить питание устройства и перевести его в режим энергосбережения (Stand-By), нажмите кнопку POWER на ПДУ.
10. Чтобы полностью выключить устройство, нажмите кнопку POWER (кнопка 7 на рисунке).
проигрывателя (разъем 8 на рисунке). Для активации USB порта
раз (кнопка 3 на рисунке)
” и нажмите
Примечание:
Перед тем как Вы вставите вилку шнура электропитания в розетку
переменного тока, пожалуйста, проверьте, все ли соединения произведены должным образом. Аккуратно вставьте вилку шнура электропитания в розетку.
При начальном подсоединении устройства к электропитанию мгновенная
электрическая волна может стать причиной помех для других электронных приборов, подсоединенных к той же электрической цепи. В таком случае подсоедините устройство к розетке другого электрического контура.
При воспроизведении информации через разъем USB, пожалуйста, используйте
только USB-флеш накопители.
8
КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ НА
Фронтальная панель
1. Загрузчик дисков
2. Инфракрасный сенсор
3. Кнопка OPEN/CLOSE - управление загрузчиком дисков
4. Кнопка PLAY/PAUSE - начало воспроизведения и пауза
5. Кнопка STOP - остановка воспроизведения
6. Кнопка USB
7. Кнопка POWER - включение/выключение электропитания
8. Разъем USB
Тыловая панель
КОРПУСЕ УСТРОЙСТВА
Русский
1. Разъем Y компонентного видео выхода
2. Разъем Pb/Cb компонентного видео выхода
3. Разъем Pr/Cr компонентного видео выхода
4. Композитный видеовыход (CVBS)
5. Левый (L)
6. Правый (R) канал стерео выхода
7. Коаксиальный цифровой аудио выход (COAXIAL)
8. S-VIDEO видеовыход
9. Оптический цифровой аудио выход (SPDIF)
10. Видео/аудио выход SCART
канал стерео выхода
9
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Видео выходы
Подсоединение с помощью композитного видеокабеля (CVBS)
Композитный видеокабель (CVBS) передает сигналы яркости (Y-сигнал) и цвета (C­сигнал) комбинированным способом. Вам следует использовать это подсоединение только в том случае, если подключаемое устройство воспроизведения не располагает другими интерфейсами. Вставьте кабель в видеоразъем (CVBS) на тыловой панели проигрывателя. Другой конец кабеля должен быть подключен к входному видеоразъему на устройстве воспроизведения (обычно он или “AV IN”. Пожалуйста, уточните это в пользовательской инструкции к подключаемому устройству). Поскольку на видеоразъем CVBS не передается звук, Вы также должны подключить кабель для передачи аудио сигналов. Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем L/R AUDIO OUT на тыловой панели проигрывателя и другой его конец во входной аудио разъем (обычно маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните это в пользовательской инструкции к подключаемому устройству). Включите устройство отображения (телевизор) и выберите соответствующий видео вход в качестве источника сигнала
Русский
или соответствующий номер канала. За уточнением номера канала и выбора входа, пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому устройству.
Подсоединение с помощью SCART кабеля
SCART или Euro AV кабель является универсальным подсоединением для передачи сигналов изображения, звука и управления. Вставьте кабель в разъем SCART на тыловой панели проигрывателя и в разъем SCART IN на тыловой панели устройства отображения (телевизора). Пожалуйста, уточните это в пользовательской инструкции к подключаемому устройству. Включите устройство отображения (телевизор) и выберите SCART вход или соответствующий номер канала. За канала и выбора входа, пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому устройству.
Примечание:
SCART интерфейс Вашего проигрывателя поддерживает режим RGB. В режиме RGB качество изображения гораздо лучше, чем в стандартном SCART режиме. Вы
можете активировать режим RGB на странице видео установок Вашего проигрывателя. Вы можете использовать этот режим только в том Ваше устройство отображения (телевизор) тоже его поддерживает. Иначе использование режима RGB повлечет искажение цветного изображения. Пожалуйста, уточните это в пользовательской инструкции к подключаемому устройству.
белый/красный) на устройстве отображения (обычно
маркирован как “VIDEO IN”
уточнением номера
случае, если
10
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Видео выходы
Подсоединение с помощью S-Video кабеля
S-Video (S-VHS) кабель передает сигналы яркости (Y-сигнал) и цвета (C-сигналl) раздельно. Этот тип подсоединения предлагает лучшее качество изображения, чем подсоединение CVBS. Вставьте кабель в разъем S-VIDEO на тыловой панели Вашего проигрывателя. Другой конец кабеля должен быть подсоединен к входному разъему S-VIDEO на устройстве отображения (обычно маркирован “S-VIDEO IN” или “SVHS IN”. Пожалуйста, уточните это в пользовательской инструкции к устройству). Поскольку на видео разъем S-VIDEO не передается звук, Вы также должны подключить кабель для передачи аудио сигналов. Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем L/R AUDIO OUT на тыловой панели проигрывателя и другой конец его во входной аудиоразъем (обычно белый/красный) на устройстве отображения (обычно маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните инструкции к подключаемому устройству). Включите устройство отображения (телевизор) и выберите соответствующий видеовход в качестве источника сигнала или соответствующий номер канала. За уточнением номера канала и выбора входа, пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому устройству.
Подсоединение с помощью компонентного YUV (Y Pb Pr) кабеля
YUV (Y Pb Pr) - это технология раздельной передачи информации о цвете и яркости. Сигналы передаются по 3 отдельным кабелям RCA. Это подсоединение позволяет получить лучшее качество изображения при передаче аналогового сигнала. Вставьте три RCA кабеля в разъемы Y, Pb, и Pr на тыловой панели Вашего проигрывателя. Вы можете легко определить разъемы по их красному, зеленому и синему цвету. Другие
кабелей должен быть подключены к входным видеоразъемам Y, Pb и Pr на
концы устройстве отображения (обычно они маркированы как „Y Pb Pr“ or „HDTV IN“. Пожалуйста, уточните это в пользовательской инструкции к подключаемому устройству). Поскольку на видеоразъемы YUV не передается звук, Вы также должны подключить кабель для передачи аудио сигналов. Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем L/R AUDIO OUT на аудиоразъем (обычно белый/красный) на устройстве отображения (обычно маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните это в пользовательской инструкции к подключаемому устройству). Включите устройство отображения (телевизор) и выберите соответствующий видеовход в качестве источника сигнала или соответствующий номер канала. За уточнением номера канала и выбора пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому устройству.
Примечание:
Обращайте внимание на цветовые кодировки трех разъемов, когда Вы устанавливаете подсоединение. Если цветовая маркировка не подобрана правильно, то это приведет либо к отсутствию изображения, либо к искажению цветного изображения.
тыловой панели проигрывателя и другой конец его во входной
это в пользовательской
подключаемому
входа,
Русский
11
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Аудио выходы
Коаксиальный цифровой выход
Проигрыватель содержит Dolby Digital или MPEG2 стерео декодер. Это позволяет ему воспроизводить DVD, записанные с использованием аудио форматов Dolby Digital, MPEG1/2 или Linear PCM без внешней поддержки декодера. Для получения многоканального звука вы можете подключить Ваш плеер к аудио усилителю с цифровым входом. Спецификации "SPDIF" разрешают применение разных типов кабелей и разъемов, которые должны соответствовать используемым устройствам. Ключевыми словами
электрического типа кабеля являются "коаксиальный" и "RCA разъем." Другой тип
для кабеля называется "оптический" и часто обозначается словом "TOSLINK". Пожалуйста, соедините DVD проигрыватель с аудио-видео усилителем при помощи коаксиального кабеля, обычно окрашенного в оранжевый цвет, и используя оранжевый RCA разъем на DVD проигрывателе.
1. Вставьте конец кабеля для аудиоподключения в оранжевый разъем на тыловой панели устройства вставьте оптический кабель в черный четырехугольный разъем на тыловой панели
Русский
устройства, на котором стоит маркировка “OPTICAL”.
2. Вставьте другой конец кабеля для аудиоподключения в соответствующий разъем на тыловой панели воспроизводящего устройства или усилителя.
3. Выберите на усилителе соответствующий вход (коаксиальный или оптический).
Примечание:
1. Этот кабель
2. После осуществления всех подсоединений выберите правильные
аудиоустановки для проигрывателя в соответствии с требованиями Вашей аудиосистемы.
3. Если тип подсоединенного громкоговорителя не соответствует частотам, записанным на диске в формате MPEG-2 или Linear PCM, звук не будет воспроизводиться по всем каналам, а только по 2 каналам, даже если подсоединены фронтальные и центральный
При воспроизведении DVD дисков, записанных в формате Dolby digital, MPEG audio или других форматах, соответствующий цифровой аудио поток подается на разъем коаксиального цифрового аудио выхода проигрывателя. Если проигрыватель подсоединен к внешнему декодеру или усилителю, то он порадует Вас качеством звучания домашнего кинотеатра.
Предостережения, касающиеся разъема коаксиального цифрового аудио выхода:
Не подсоединяйте усилитель к разъему он не имеет встроенного Dolby digital или MPEG аудио декодера. Иначе это может быть вредным для Ваших ушей и может представлять опасность для громкоговорителей.
Аналоговый стерео выход
Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем L/R AUDIO OUT на тыловой панели проигрывателя и другой его конец во входной
аудиоразъем (обычно белый/красный) на устройстве отображения (обычно маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните это в пользовательской инструкции к усилителю). Включите усилитель и выберите вход AUX или Stereo.
12
, на котором стоит маркировка “COAXIAL” (коаксиальный). Или
не входит в комплект поставки.
громкоговорители.
коаксиального цифрового аудио выхода, если
Loading...
