19 Zoll LCD TV mit DVD - Player
HTC1900w
BEDIENUNGSANLEITUNG
SICHERHEITSHINWEISE
Um einen zuverlässigen und sicheren Betrieb dieses Gerätes zu gewährleisten, lesen Sie
bitte sämtliche Anleitungen in dieser Bedienungsanleitung gründlich, insbesondere die
nachfolgenden Hinweise zur Sicherheit.
Elektronische Sicherheit
• Das Fernsehgerät sollte ausschließlich an Stromquellen angeschlossen werden,
die derjenigen entsprechen, die auf dem Etikett auf dem Stromadapter angegeben
ist.
• Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an
der gleichen Steckdose.
• Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern
kann.
• Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das
Stromkabel ab und entfernen Sie das Antennenkabel.
• Weder das Gerät noch die Fernbedienung dürfen Wasser oder Feuchtigkeit
ausgesetzt sein.
• Ziehen Sie in folgenden Fällen das Stromkabel ab und suchen Sie professionelle
Hilfe auf:
- bei Beschädigung des Stromsteckers oder der Stromkabel;
- wenn Flüssigkeiten auf das Gerät laufen oder dieses versehentlich Wasser oder
Feuchtigkeit ausgesetzt wird;
- wenn eine Substanz oder ein Gegenstand versehentlich in die Belüftungsschlitze
eindringt;
- wenn das Gerät nicht normal funktioniert.
• Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die
vom Benutzer selbst repariert werden können.
Erlauben Sie ausschließlich entsprechend ausgebildetem Fachpersonal,
Reparaturen an diesem Gerät vorzunehmen.
• Entfernen Sie in folgenden Fällen die Batterien aus der Fernbedienung, um ein
Auslaufen zu verhindern:
- wenn die Batterien erschöpft sind;
- wenn die Fernbedienung für längere Zeit nicht verwendet wird.
• Entsorgen Sie die Batterien ordnungsgemäß - sie dürfen nicht verbrannt werden.
Sonstige Sicherheitshinweise
• Das Gerät muss mindestens 5 cm (2 Zoll) von der Wand oder Möbelstücken
entfernt aufgestellt werden.
• Klopfen Sie niemals auf das Gerät und rütteln Sie nie daran.
• Lassen Sie die Fernbedienung nicht fallen, und setzen Sie sich nicht darauf.
• Säubern Sie das Gerät mit einem weichen, sauberen und trockenen Tuch.
Verwenden Sie keine Lösungsmittel.
Deutsch
3
INHALT
Sicherheitshinweise
Elektronische Sicherheit .................................................................................................. 3
Sonstige Sicherheitshinweise .......................................................................................... 3
Verpackungsinhalt ........................................................................................................... 5
Deutsch
Anschlüsse
Rückseite ......................................................................................................................... 5
Einleitung ......................................................................................................................... 7
Untere Bedienelemente ................................................................................................... 7
Bedienelemente auf Vorderseite...................................................................................... 8
Fernbedienung................................................................................................................. 8
Verwendung der Fernbedienung für herkömmliche TV-Funktionen ................................ 8
Menüs
Verwendung der Menüs................................................................................................. 11
Video-Menü.................................................................................................................... 12
PC-Menü........................................................................................................................ 12
Audio-Menü.................................................................................................................... 14
TV-Menü ........................................................................................................................ 15
Allgemeines Menü ......................................................................................................... 16
Bei Problemen ............................................................................................................... 17
Bedienung des DVD-Players
Einleitung ....................................................................................................................... 18
OSD für DVD ................................................................................................................. 20
Funktionstasten.............................................................................................................. 22
Einstellungsmenü (Setup).............................................................................................. 27
Problembehandlung....................................................................................................... 32
USB & Kartenlesegerät.................................................................................................. 34
Merkmale ....................................................................................................................... 37
Technische Daten .......................................................................................................... 37
4
Quick Start

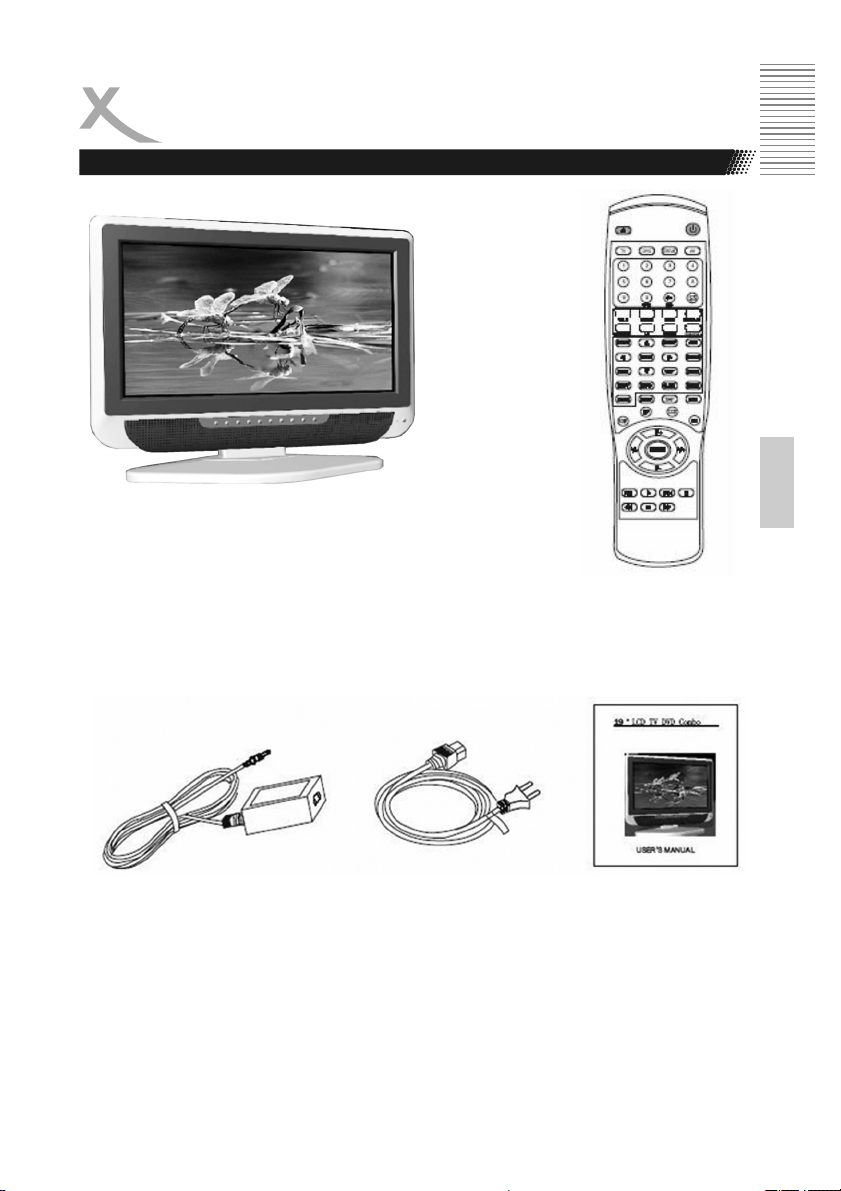

VERPACKUNGSINHALT
TV-Gerät
Schnellstartanleitung
Deutsch
Fernbedienung
Netzadapter Stromkabel Bedienungsanleitung
Falls eines dieser Teile fehlen sollte, wenden Sie sich schnellstmöglich an Ihren Händler.
Bewahren Sie die Originalverpackung auf, für den Fall, dass das Gerät an den Händler
zurückgeschickt werden muss.
5
ANSCHLIESSEN
Rückseite
Deutsch
10
Nummer Bezeichnung Funktionsbeschreibung
1 R F
2 S-Video
3 CVBS
4 R(AV)L(AV)
5 VGA
6 PC Audio in
7 SCART
Anschließen einer Satellitenantenne oder eines
Empfangskabels
S-Video-Eingang
Video-Signaleingang
Audio-Signaleingang für AV
VGA-Signal vom Computer
Audio-Signal vom Computer
Anschließen an Composite-Schnittstelle Ihres
DVD-Players/Videorecorders
1 2 3 4 5 6 7 8 9
11
8 Power
9 Coax
10 USB
11 CARD
6
Anschließen des Adapters
Audio-Signal von DVD-Koaxialausgabe
Anschließen von USB-Speichergerät an USBSchnittstelle
Einlegen der MMC/SD/MS-Karte in den
Speicherkartenleser
ANSCHLIESSEN
Einleitung
1. Schließen Sie die Antenne bzw. Eingangsquelle am entsprechenden Eingang auf der
Rückseite des Geräts an (s. Seite 6).
2. Stecken Sie den kleinen, runden Stecker des Stromadapterkabels in den Stromeingang
auf der Rückseite des Geräts.
3. Verbinden Sie das Stromkabel mit dem Stromadapter und der Steckdose.
4. Schalten Sie das Gerät ein, indem Sie bei den Bedienelementen direkt am Gerät oder
auf der Fernbedienung die Taste POWER drücken. Die LED fängt daraufhin an, grün zu
leuchten.
5. Wählen Sie mit der Taste AV am Gerät bzw. auf der Fernbedienung die gewünschte
Eingangsquelle aus:TV, PC-RGB, AV, S-Video, Scart oder DVD.
Sie können sowohl mit den Bedienelementen auf der Vorderseite des Geräts (s. unten)
als auch mit der Fernbedienung (s. Seite 8) die Lautstärke anpassen oder einen Kanal
auswählen (s. unten).
6. Um das Gerät für kurze Zeit auszuschalten, drücken Sie die Taste POWER. Daraufhin
wechselt es in den Bereitschaftsmodus (Standby), und die LED leuchtet rot. Falls Sie
das Gerät über einen längeren Zeitraum nicht mehr nutzen, schalten Sie es komplett
aus, indem Sie das Stromkabel abziehen.
Ein/Aus
Deutsch
Öffnen/Schließen
WIEDERGABE
Menü
STOPP
Lautstärke:
Vol lauter
Vol leiser
Fernbedienung
Fenster (freilassen)
AV / TV: Quellenkanal
(Programm)
PRO WEITER
PRO ZURÜCK
7
ANSCHLIESSEN

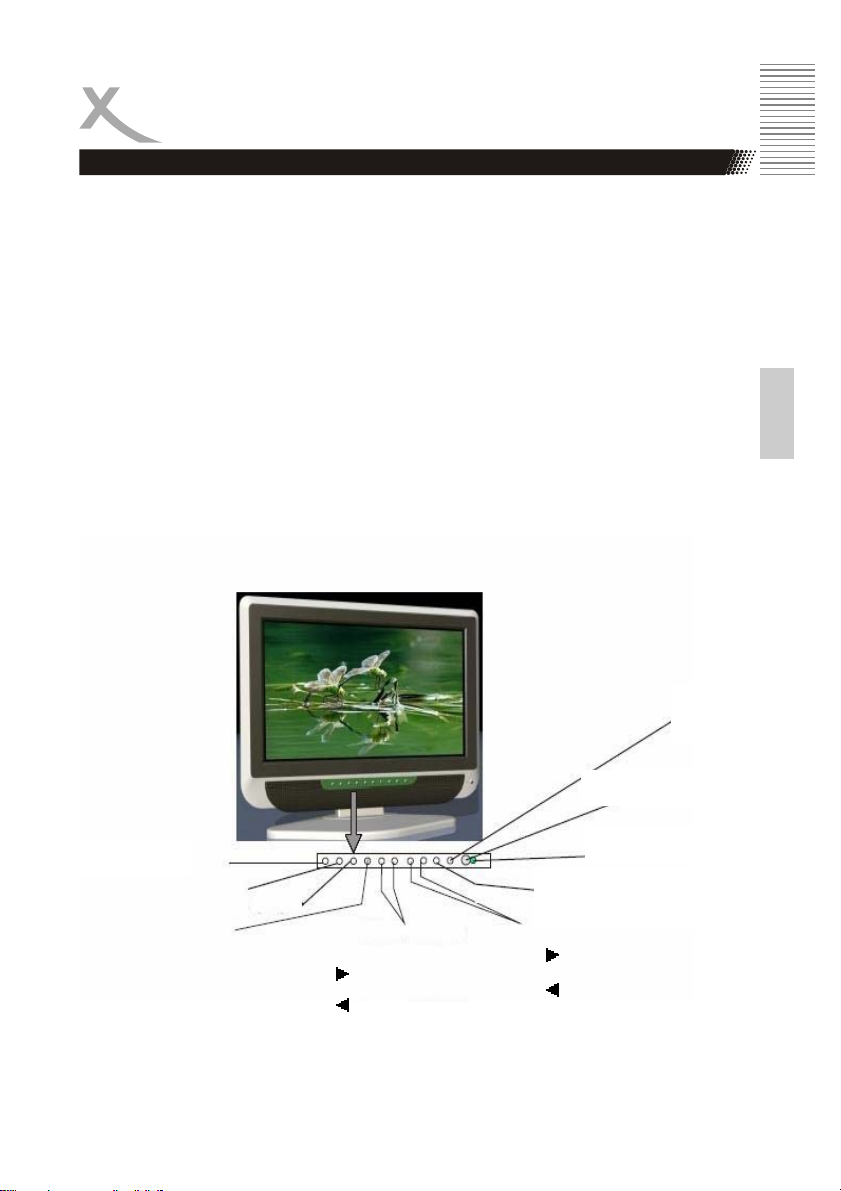

Bedienelemente auf Vorderseite
Nummer Bezeichnung Funktionsbeschreibung
1 WIEDERGABE DVD wiedergeben
2 STOPP DVD stoppen
Deutsch
3 Öffnen/Schließen DVD-Lade öffnen/schließen
Fernbedienung
Verwendung der Fernbedienung für
herkömmliche TV-Funktionen
1. Legen Sie zwei AAA-Batterien ein;
achten Sie darauf, dass sie richtig
herum eingelegt sind (s.
Markierungen).
2. Richten Sie die Fernbedienung auf
das Fenster auf der rechten Seite
des Displays; halten Sie es immer
frei.
3. Drücken Sie die Tasten der
Fernbedienung nicht zu schnell - es
dauert ein wenig, bis sie reagieren.
8
ANSCHLIESSEN

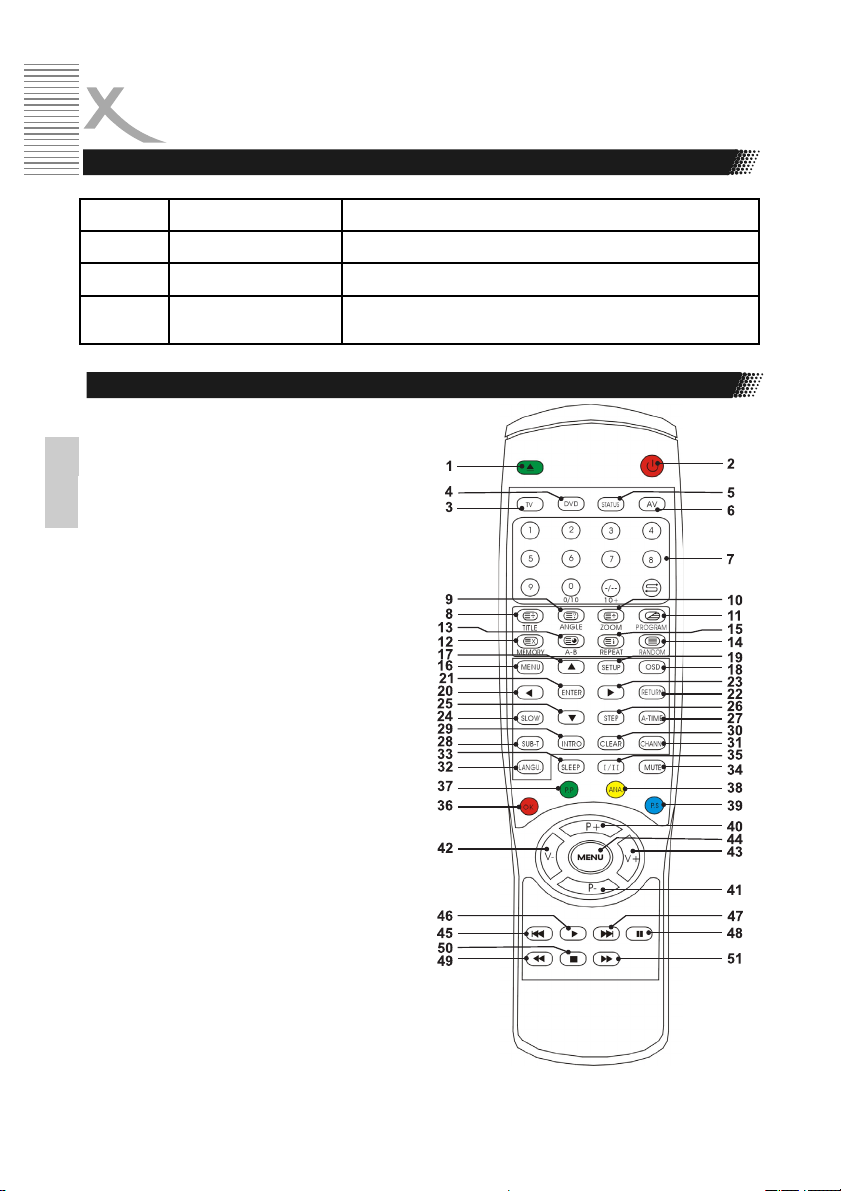

Fernbedienung
1. : DVD-Lade öffnen/schließen 15. REPEAT/ : Wiederholung /
2. : Power (Ein/Aus) 16. MENU: DVD-Menü
Index für Videotext (Mischen-Taste)
Deutsch
3. TV : TV-Modus
4. DVD: DVD-Modus 18. OSD: OSD der DVD
5. STATUS: Anzeigen 19. SETUP: DVD-Menüeinstellung / Menü
6. AV: Taste für Eingangssignal
7. 0-9: zum Wählen der TV-Kanäle bzw.
der Programme einer DVD
8. TITLE / : DVD-Titel / Untertitel für
Videotext (Mischen-Taste)
9. ANGLE/ : Einstellen des
Bildwinkels der DVD / Videotextvorschau
(Mischen-Taste)
10. ZOOM/ : DVD-Bild
heranzoomen/Videotext heranzoomen
(Mischen-Taste)
11. PROGRAM/ :
Programmanzeigetaste / Videotext, TV,
gemischte Darstellung (Mischen-Taste)
12. MEMORY/ : Speicher für DVD /
Bildanzeige (Mischen-Taste)
17. ¢ : Auf
beenden
20. ¤ : Links
21. ENTER: Bestätigen der Auswahl
22. RETURN: Zurück zum vorherigen
Kanal
23. ¥ : Rechts
24. SLOW: Zeitlupe vorwärts
25. £ : Ab
26. STEP: Schrittweise Wiedergabe
13. A-B: A-B-SegmentWiederholung / Videotext-Unterseite
(Mischen-Taste)
14. Quelle : USB intem/ Videotext
(Mischen-Taste)
27. A-TIME: Zeit des DVD-Players
28. SUB-T: Untertitel
9
ANSCHLIESSEN
Fernbedienung
29. Intro: Intro 41. P- : TV-Kanal -
30. Clear: Einstellung löschen 42: VOL-: Lautstärke - / Links
Deutsch
31 Chann.: DVD-Kanal 43. VOL+: Lautstärke + / Rechts
32. LANGU: DVD-Sprache (Untertitel) 44. MENU: LCD-Menü
33. SLEEP: Einstellen der Abschaltzeit 45. : Zurückspringen
34. MUTE: Ton stumm schalten / erneut
drücken, um Ton wieder einzuschalten
35. I/II: Nicam & A2 47. : Vorspringen
36. Rot: „Rote“ Funktion im Videotext
aktivieren
37. P.P: Bildmodus / „Grüne“ Funktion im
Videotext aktivieren
38. Gelb: „Gelbe“ Funktion im Videotext
aktivieren
39. P.S: Tonmodus / „Blaue“ Funktion im
Videotext aktivieren
40. P+: TV-Kanal +
10
46. : Wiedergabe
48. : Pause
49. : Zurückspulen
50. : Stopp
51. : Vorspulen
MENÜS
Verwendung der Menüs
Bei allen nachfolgend erwähnten Tasten können sowohl das Bedienelement direkt am
•
Gerät als auch die Fernbedienung verwendet werden.
• Zum Anzeigen der Menüs drücken Sie die Taste MENU. Dadurch wird entweder:
- das VIDEO-Menü angezeigt, wenn das Gerät auf TV, AV, S-Video, SCART, DVD
- das PC-Menü angezeigt, wenn das Gerät auf PC-RGB
geschaltet ist.
Wenn Sie die Taste MENU erneut drücken, können nacheinander folgende Menüs aufgerufen
werden:
- das AUDIO-Menü
- das TV-Menü (nur wenn auf TV geschaltet)

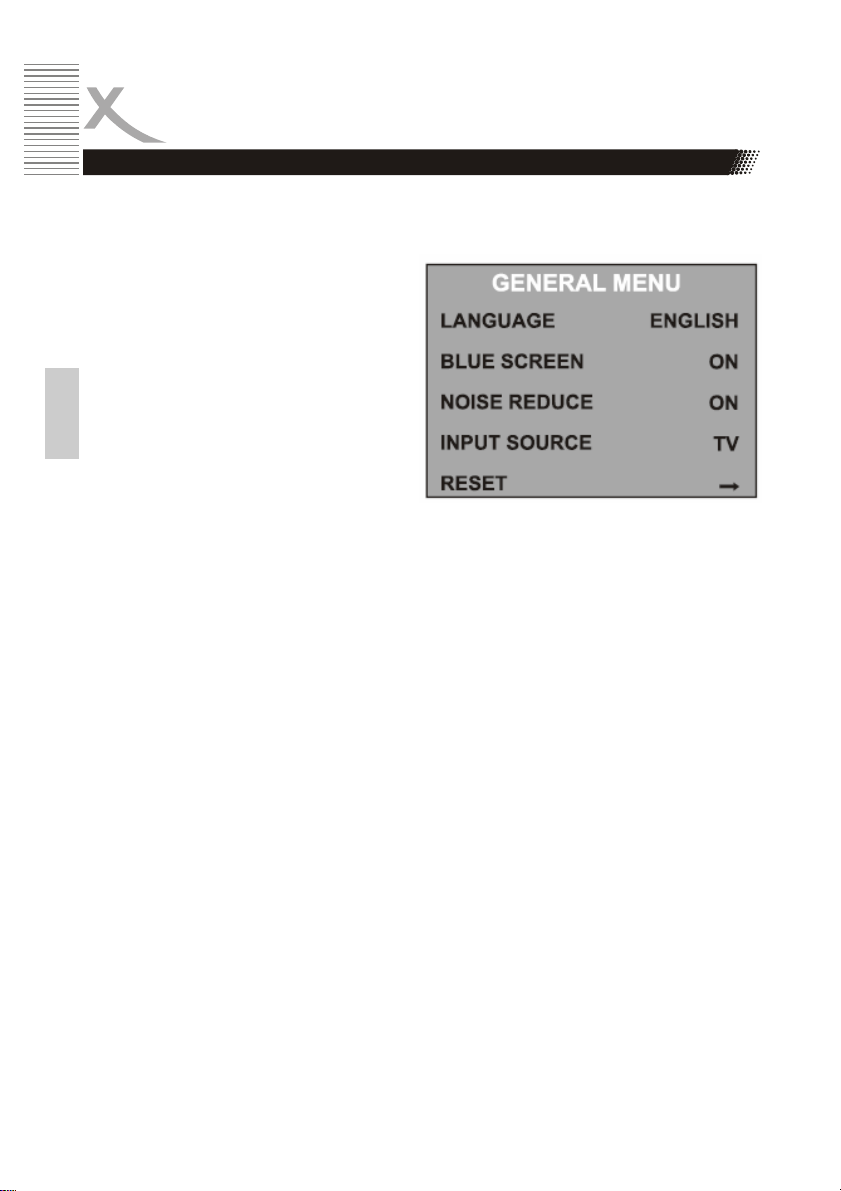

- das Menü GENERAL (Allgemein)
- Abschalten der Menüs.
Um einen Menüpunkt auszuwählen (z.B. COLOUR (Farbe)), scrollen Sie mit den Tasten CH+
und CH- durch die Liste.
• Wenn ein Menüpunkt markiert ist, können Sie die Einstellung mit den Tasten VOL+ und
VOL- ändern.
Deutsch
Nachdem Sie die Einstellungen geändert haben, können Sie das Menü folgendermaßen
verlassen:
• Warten Sie 15 Sekunden, ohne eine Taste zu drücken;
• Drücken Sie die Taste MENU mehrmals hintereinander, bis die Menüs ausgeschaltet
sind.
11
MENÜS

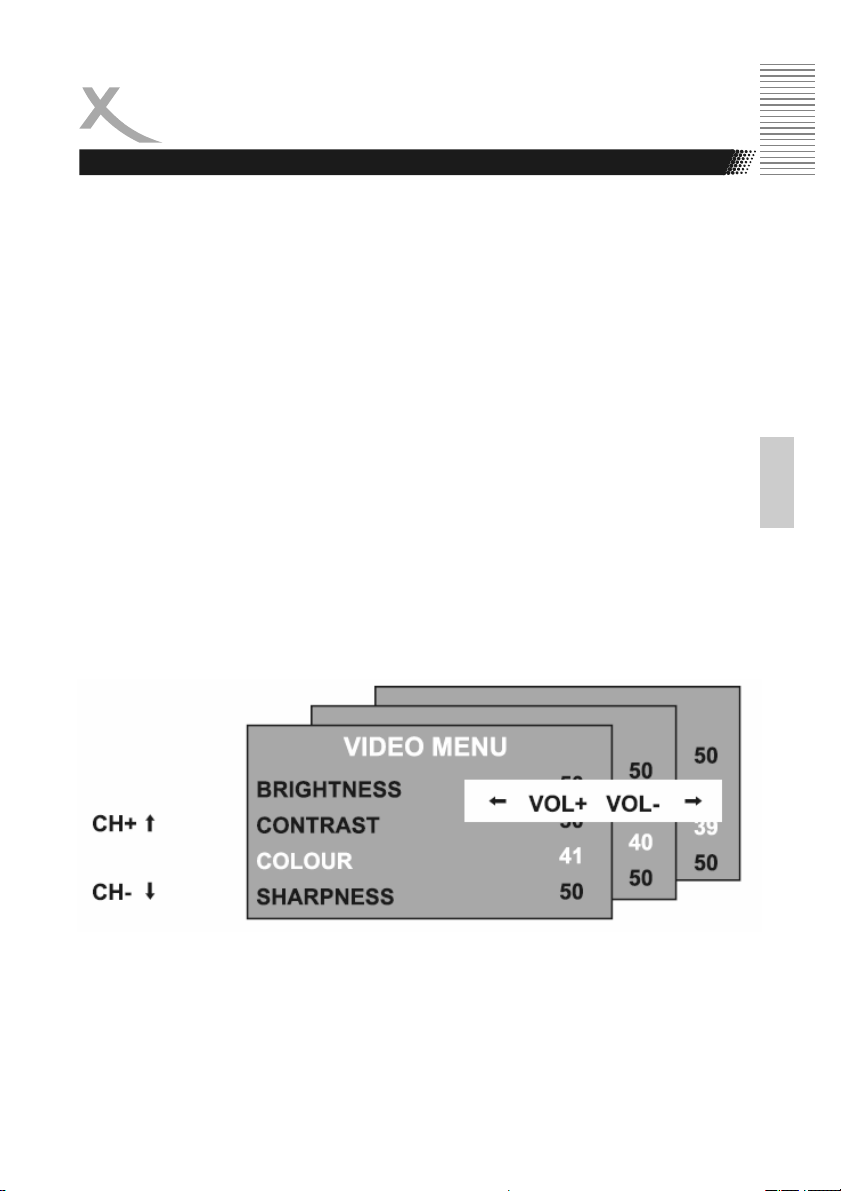

Videomenü

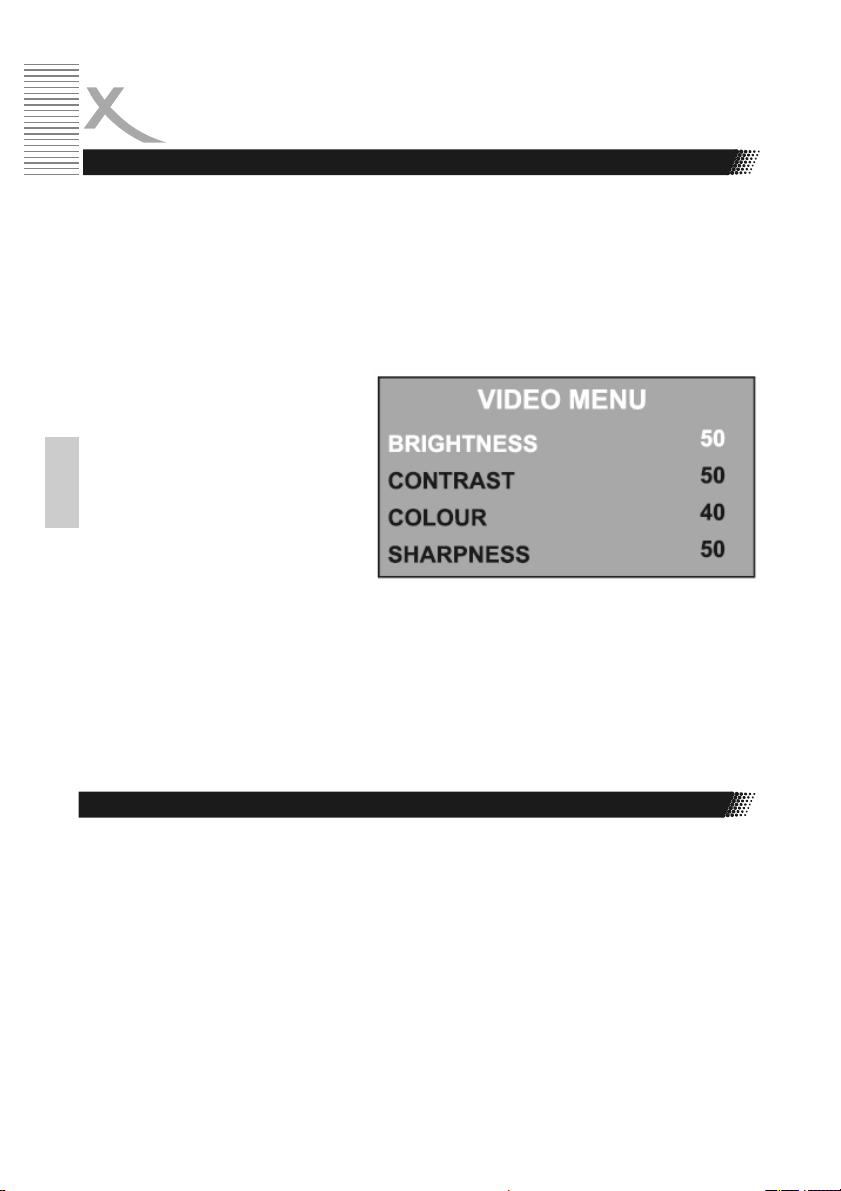

Beim ersten Drücken der Taste MENU wird eines der folgenden Menüs angezeigt:
• das VIDEO-Menü, wenn das Gerät auf TV, AV, S-Video, SCART, DVD geschaltet ist;
• das PC-Menü, wenn das Gerät auf PC-RGB geschaltet ist (s. Seite 11).
Deutsch

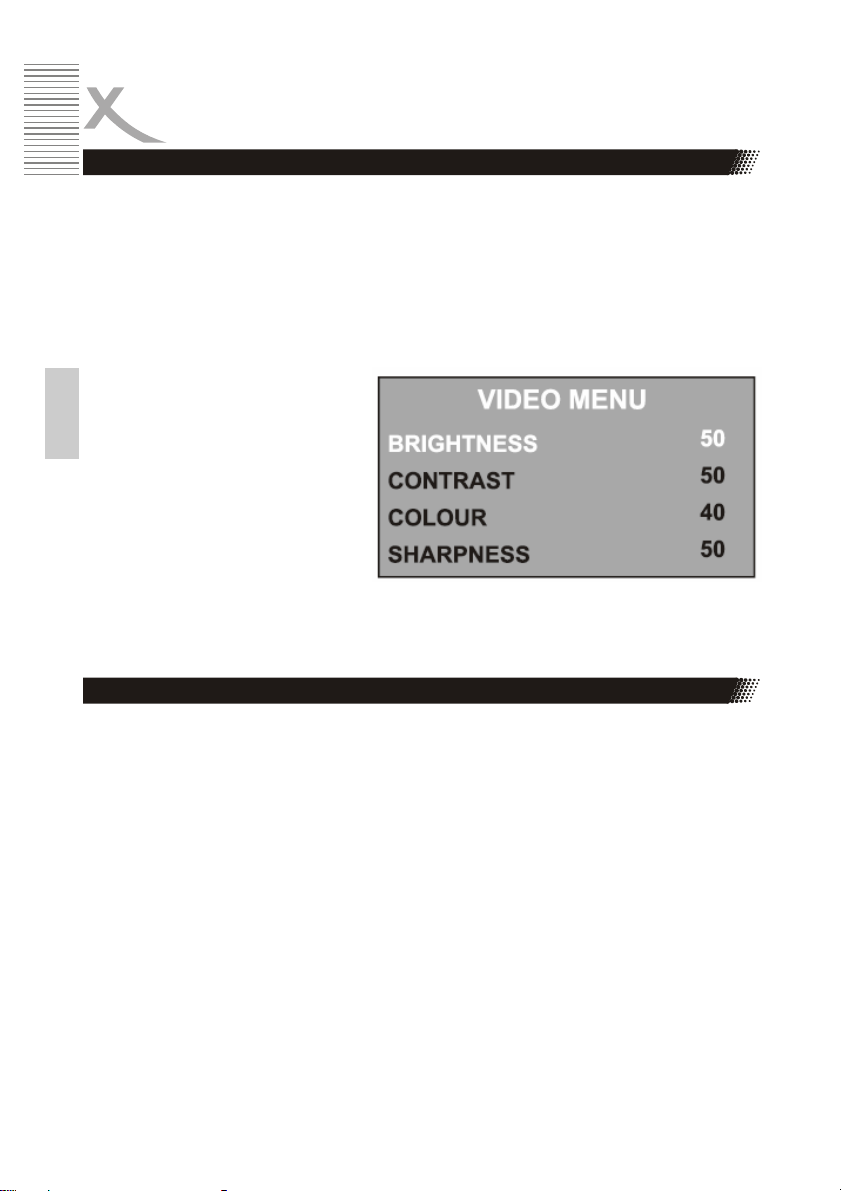

Brightness (Helligkeit)
Mit den Tasten VOL+ und VOL- wird
die Helligkeit des Bildes eingestellt.
Contrast (Kontrast)
Mit den Tasten VOL+ und VOL- wird
der Kontrast des Bildes eingestellt.
Colour (Farbe)
Mit den Tasten VOL+ or VOL- wird
die Farbe des Bildes eingestellt.
Sharpness (Schärfe)
Mit den Tasten VOL+ und VOL- wird
die Bildschärfe eingestellt.

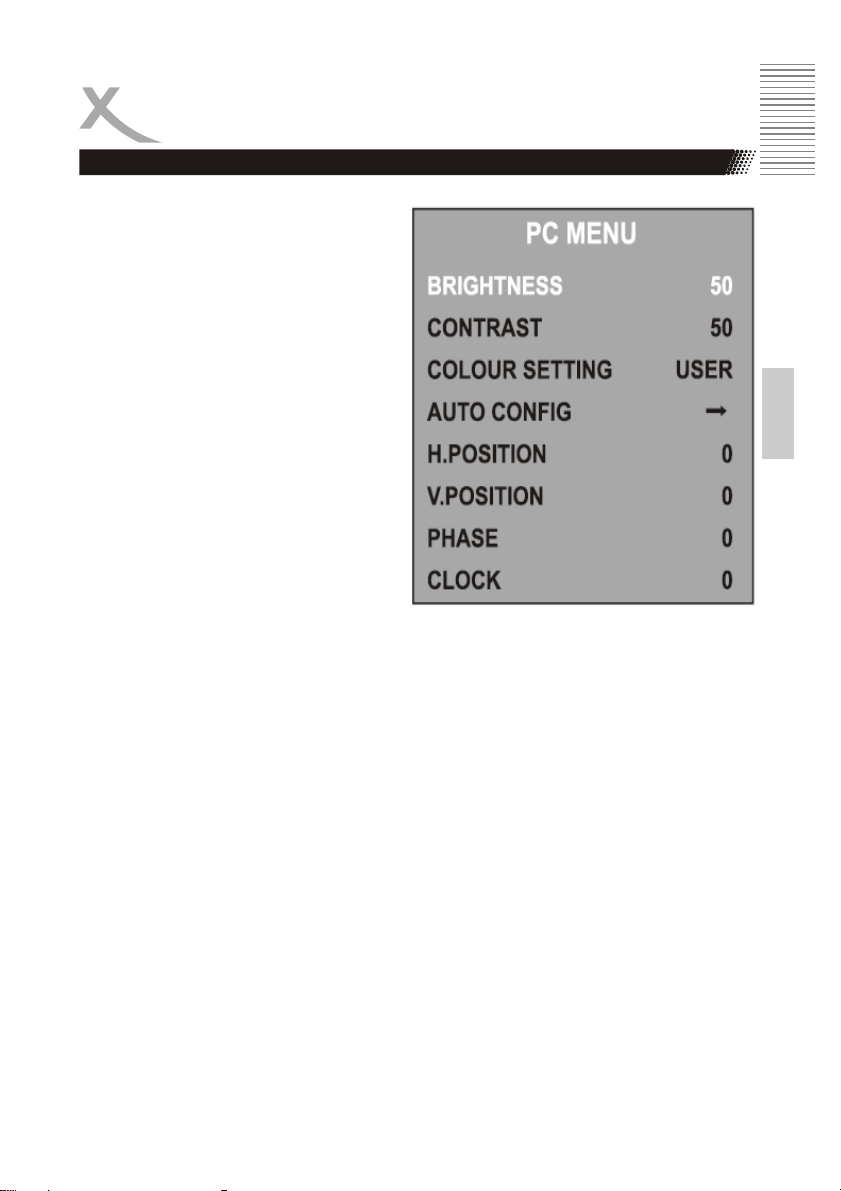

PC-Menü
Beim ersten Drücken der Taste MENU wird eines der folgenden Menüs angezeigt:
• das VIDEO-Menü, wenn das Gerät auf TV, AV, S-Video, SCART, DVD geschaltet ist;
• das PC-Menü, wenn das Gerät auf PC-RGB geschaltet ist.
12
MENÜS
PC-Menü
Brightness (Helligkeit)
Mit den Tasten VOL+ und VOL- wird die
Helligkeit des Bildes eingestellt.
Contrast (Kontrast)
Mit den Tasten VOL+ und VOL- wird der
Kontrast des Bildes eingestellt.
Color Setting (Farbeinstellung)
Mit den Tasten VOL+ und VOL- können Sie
zwischen den Einstellungen 6500k, 9300k
oder USER (BENUTZER) auswählen.
Bei Auswahl von USER (BENUTZER)
können Sie mit den Tasten VOL+ und VOL-
die Rot-, Grün- und Blau-Werte einzeln
einstellen. Drücken Sie die Taste MENU,
wenn Sie mit den Einstellungen fertig sind.
Auto Configure (Autom. Konfiguration)
Mit der Taste VOL+ können Sie die
folgenden Einstellungen automatisch
konfigurieren:
Horizontale und vertikale Position
Mit den Tasten VOL+ und VOL- können Sie die Position des Bildes auf dem Bildschirm
einstellen.
Phase
Mit den Tasten VOL+ und VOL- wird die Phase der ADC-Sampling-Uhr im Verhältnis zum HSync-Signal einstellt, bis ein stabiles Bild erreicht wird.
Clock (Uhr)
Mit den Tasten VOL+ und VOL- wird die Pixeluhrfrequenz so lange eingestellt, bis die
Bildgröße für den Bildschirm maximiert wurde.
Deutsch
13
MENÜS
Audio-Menü

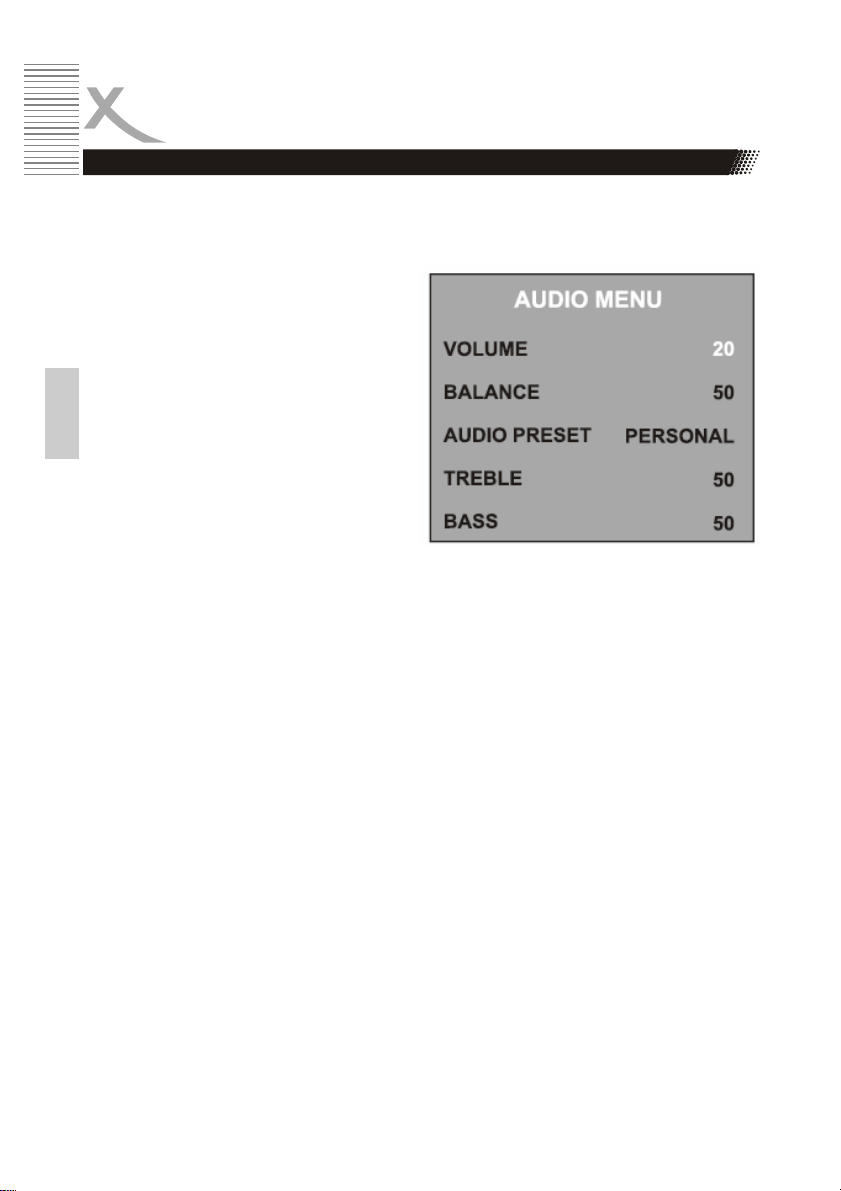

Drücken Sie die Taste MENU erneut, um das AUDIO-Menü aufzurufen.
Deutsch
Volume (Lautstärke)
Mit den Tasten VOL+ und VOL- wird die Klanglautstärke eingestellt.
Balance
Mit den Tasten VOL+ und VOL- können Sie die Links-/Rechtsbalance des Tons einstellen.
Audio Preset (Audio-Voreinstellung)
Mit den Tasten VOL+ und VOL- können Sie zwischen den Einstellungen PERSONAL
(PERSÖNLICH), VOICE (SPRACHE), MUSIC (MUSIK) oder THEATRE (KINO) auswählen.
Wenn Sie die Option “Personal” (Persönlich) auswählen, können Sie die folgenden
Einstellungen vornehmen；
Treble (Höhe) und Bass
Mit den Tasten VOL+ und VOL- lässt sich die Klangfarbe ändern.
14
MENÜS
TV-Menü
Wenn Sie die Taste MENU erneut drücken, wird das TV-Menü aufgerufen (nur wenn auf TV
geschaltet).
Channel (Kanal)：Mit den Tasten VOL+ und
VOL- können Sie einen Kanal auswählen.
System： Mit den Tasten VOL+ und VOL-
können die Anzeigesysteme DK, BG I oder L TV
ausgewählt werden.
Skip (Überspringen)： Mit den Tasten VOL+
und VOL- kann der Kanalsprung aktiviert
werden：
• ON - der Kanal wird übersprungen, wenn
Kanäle mit den CH-Tasten gewechselt
werden.
• OFF - der Kanal wird beim Wechseln von
Kanälen mit den CH-Tasten berücksichtigt.
AFC - Automatische Frequenzkontrolle：
AFC wird mit den Tasten VOL+ und VOL- ein- bzw. ausgeschaltet.
Fine Tune (Feineinstellung)：Sie können mit den Tasten VOL+ und VOL- die Frequenz fein
einstellen, wenn der aktuelle Kanal ein schwaches Signal aufweist.
Bei Verwendung der Feineinstellungssteuerungen wird AFC abgeschaltet.
SWAP (Tauschen)：Rufen Sie mit der Taste VOL+ dieses Menü auf; drücken Sie VOL+/-, um
den Kanal auszuwählen, zu dem das Programm vom Menü “FROM” (Von) hinzugefügt werden
soll, und dann die Taste CH-, um zum Menü “TO” (Nach) zu wechseln. Wählen Sie mit der
Taste VOL+/- den Kanal aus, dessen Programm Sie möchten, und bestätigen Sie die Eingabe
mit der Taste VOL+/-.
Manual Search (Manuelle Suche)
Drücken Sie die Taste VOL+ einmal bzw. zweimal, um zwischen Aufwärts bzw. Abwärts
auszuwählen.
Mit der Taste MENU wird die manuelle Sendersuche gestartet. Wenn die Suche
abgeschlossen ist, wird der erste gefundene Sender dem aktuellen Kanal zugewiesen.
Auto Search (Automatische Suche)
Drücken Sie die Taste VOL+ einmal. Wählen Sie mit VOL+ oder VOL- den Modus DK/BG/I
oder SECAM L aus, und drücken Sie anschließend CH+ und CH- zum Auswählen von „Ja“
oder „Nein“. Bestätigen Sie Ihre Angabe mit der Taste MENU. Die automatische Sendersuche
wird gestartet. Wenn die Suche beendet ist - z. B. wenn 12 Sender gefunden wurden -, werden
diese den ersten (12) Kanälen zugewiesen。
Deutsch
15
MENÜS
Allgemeines Menü
Drücken Sie die Taste MENU erneut, wird das Menü GENERAL (Allgemein) aufgerufen.
Language (Sprache)
Mit den Tasten VOL+ und VOL- können Sie
Deutsch
aus einer Reihe europäischer Sprachen
auswählen.
Blue Screen (blauer Bildschirm)
Mit den Tasten VOL+ und VOL- aktivieren Sie
den blauen Bildschirm：
ON (Ein) - der Bildschirm wird blau, wenn die
Signalstärke sehr schwach ist；
OFF (Aus) - Bild und Ton sind verrauscht,
wenn das Signal schwach ist.
(Nutzen Sie diese Funktion, wenn der
Empfang nicht verbessert werden kann.)
Noise Reduce (Rauschunterdrückung)
Mit den Tasten VOL+ und VOL- wird das Rauschunterdrückungssystem aktiviert：
ON (Ein) - Reduzieren des Rauschens, wenn der Empfang schlecht ist;
OFF (Aus) - Verbessern der Bild- und Tonqualität, wenn der Empfang gut ist.
Input Source (Eingangsquelle)
Mit den Tasten VOL+ und VOL- wählen Sie aus, welche Eingangsquelle verwendet werden
soll:
TV,SCART, PC-RGB, AV oder S-Video, DVD
Reset (Zurücksetzen)
Drücken Sie die Taste VOL+, um das Gerät auf die Werkseinstellungen zurückzusetzen.
Alle Einstellungen aus den VIDEO-, PC- und AUDIO-Menüs und „Blue Screen“ (Blauer
Bildschirm) aus dem Menü GENERAL (Allgemein) werden auf die Einstellungen
zurückgesetzt, die in dieser Bedienungsanleitung gezeigt werden.
16
Bei Problemen
Bei Problemen
Problem Lösung
MENÜS
Deutsch
TV schaltet sich
nicht ein
Kein Bild
Kein Ton
Bild weist falsche
Farben auf
Das Bild ist instabil
bei Nutzung mit
einem PC
• Überprüfen Sie, ob das Stromkabel korrekt an der
Steckdose und dem Stromadapter angeschlossen ist.
• Überprüfen Sie, ob das Kabel des Stromadapters korrekt
am TV-Gerät angeschlossen ist.
• Die elektronische Schaltkreis wurde evtl. zurückgesetzt.
Ziehen Sie den Stecker heraus, warten Sie 1 Minute lang,
und schließen Sie dann den Stecker wieder an.
• Überprüfen Sie, ob das Antennenkabel korrekt
angeschlossen ist.
• Überprüfen Sie, ob der korrekte Eingang ausgewählt wurde;
verwenden Sie die Taste TV/AV oder das Menü GENERAL
(Allgemein).
• Überprüfen Sie die Helligkeits- und Kontrasteinstellungen im
VIDEO- oder PC-Menü.
• Überprüfen Sie, ob der Ton nicht ausgeschaltet oder die
Stummschaltung aktiviert ist (MUTE).
• Prüfen Sie nach, ob die Audio-Kabel an den korrekten
Eingängen angeschlossen sind.
Prüfen Sie nach, ob der korrekte Eingang ausgewählt ist;
verwenden Sie die Taste TV/AV oder das Menü GENERAL
(Allgemein).
Überprüfen Sie, ob die Einstellungen im PC-Menü mit den
Video-Ausgangseinstellungen des PCs übereinstimmen.
Es gibt einige
farbige Punkte auf
dem Bildschirm
• Hochauflösende LCD-Bildschirme weisen häufig einige,
wenige fehlerhafte Pixel auf.
• Dies ist normal und innerhalb der Grenzen unserer
Qualitätskontrollen.
17
Einleitung
BEDIENUNG DES DVD-PLAYERS
•
Über DVDs
Die Disc sollte nicht gebogen oder
gedrückt werden.
DVD (Digital Versatile Disc) ist ein
digitales Video-Medium mit dem MPEG ll-
Deutsch
Format, das eine Vielzahl an
revolutionären Unterhaltungsmöglichkeiten bietet. Die MPEGllVideokomprimierungstechnologie bietet
die Kapazität für ein hervorragendes Bild
mit mindestens 500 Bildschirmzeilen, 8
Sprachtonspuren, bis zu 9 verschiedene
Kamerawinkel und Untertitel für bis zu 32
Sprachen.
HINWEIS
Einige Funktionen dieses DVD-Players
hängen mit der Software der DVD
zusammen.
Manche Funktionen können nicht
ausgeführt werden, wenn die Disc sie
nicht unterstützt oder spezielle
Einstellungen erforderlich sind.
Beachten Sie die
Funktionserläuterungen auf der DiscHülle oder befolgen Sie die Anleitungen
im Bildschirmmenü der Disc.
Disc-Informationen

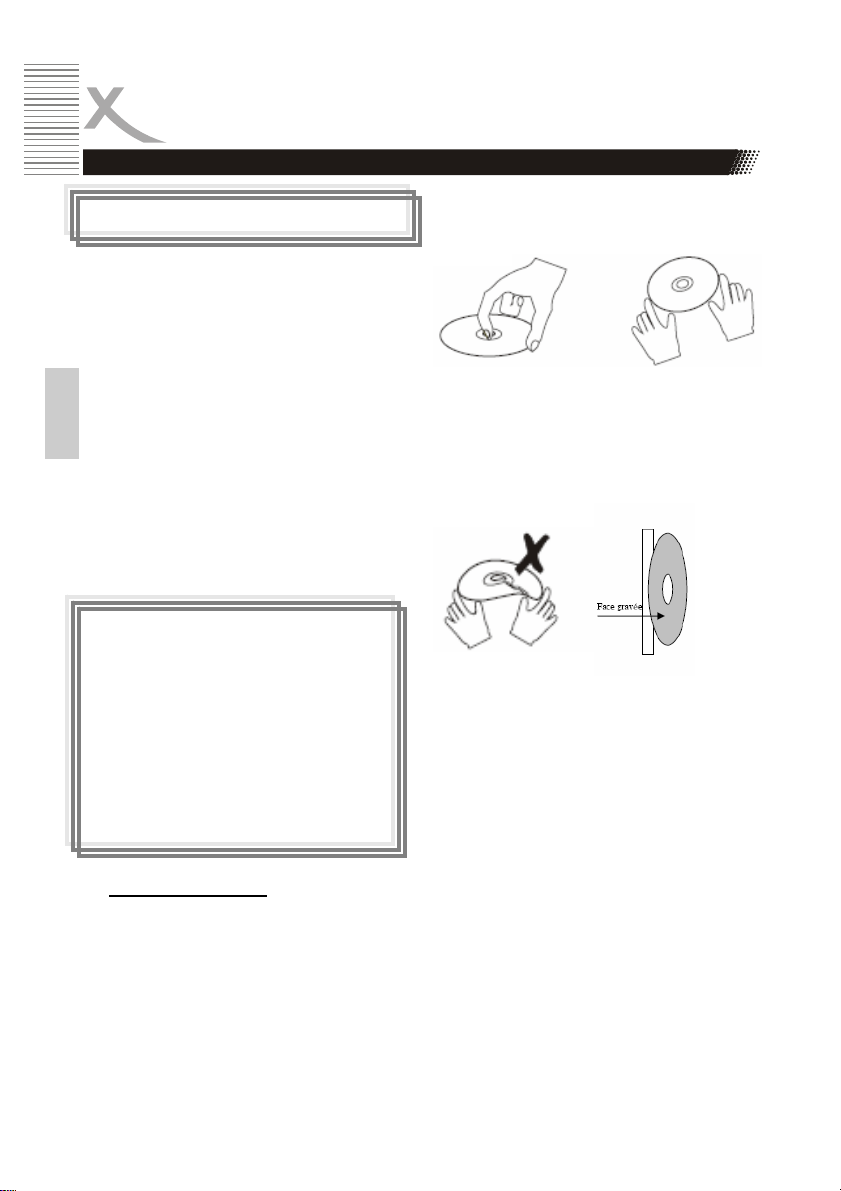

Disc-Handhabung
Die Video-Disc enthält hochkomprimierte
Daten, die eine korrekte Behandlung
erfordern.
Halten Sie die Disc mit den Fingern.
Halten Sie sie am äußeren Rand und
dem Loch in der Mitte. Berühren Sie nicht
die Oberfläche der Disc.
• Die Disc sollte keiner direkten
Sonneneinstrahlung oder
Wärmequellen ausgesetzt sein.
• Legen Sie die Disc mit der
beschrifteten Seite gegen Sie gerichtet
ein.
•
Bewahren Sie Discs in vertikaler Position
an einem trocknen Ort auf.
Folgende Bedingungen sollten vermieden
werden:
• direkte Sonneneinstrahlung;
• Hitze oder heiße Luft aus einem
Heizgerät;
• extreme Luftfeuchtigkeit.
• Säubern Sie die Disc-Oberfläche mit
einem weichen Reinigungstuch.
• Wischen Sie sanft von der Mitte nach
außen in Richtung Außenkante.
• Verwenden Sie keine Verdünnungsmittel,
alkoholhaltigen chemischen Lösungsmittel
oder Sprays zum Reinigen, da diese die
Disc-Oberfläche dauerhaft beschädigen.
•
18
Einleitung
BEDIENUNG DES DVD-PLAYERS
Disc-Typ DVD CD
Decoding-
Methode
Kapazität
Disc-Größe 12 cm/8 cm 12 cm/8 cm
Horizontale
Auflösung
Untertitel 32 -
Tonspuren 8 1
Symbol
Untertitel (auf der DVD selbst, welche diese Funktionen unterstützt)
Digital/MPEG Digital
Single-Layer/eine Seite
4,7 GB = 2 Stunden
Single-Layer/zwei Seiten
8,5 GB = 4 Stunden
Double-Layer/eine Seite
9,4 GB = 4,5 Stunden
Double-Layer/zwei Seiten
17 GB = 9 Stunden
500 Zeilen aufwärts -
650 MB =74Minuten
Deutsch
19
BEDIENUNG DES DVD-PLAYERS
OSD für DVD
Es wird eine OSD-Anzeige (On Screen Display) auf dem oberen Teil des Bildschirms
eingeblendet, wenn bestimmte Funktionen ausgeführt werden oder die OSD-Taste auf der
Fernbedienung gedrückt wird.
Das OSD ist eine benutzerfreundliche Oberfläche zum Anzeigen des Status des
Deutsch
Wiedergabetyps. Je nachdem, was für eine Disc eingelegt ist (DVD, CD, MP3-Disc), sieht die
OSD-Leiste anders aus.
Die OSD-Leiste wird automatisch angezeigt, wenn sie mit der OSD-Taste aktiviert wird.
Wenn Sie die OSD-Taste erneut drücken, wird eine neue Statusleiste angezeigt.
Drücken Sie die OSD-Taste ein drittes Mal, wird die OSD-Leiste ausgeblendet. Falls die
OSD-Leiste erscheint, drücken Sie eine andere Taste, damit sie automatisch
ausgeblendet wird.
20
Lesen einer DVD
aktuell
Gesamtzahl der
Titel
Zeit
Kapitel
Aktuelles Kapitel
OSD für DVD
BEDIENUNG DES DVD-PLAYERS
Deutsch
Spur Untertitel
Audio-Format Mehrere Winkel
Aktuelle
MPEG4-Datei
Gesamtanzahl
d. MPEG4Dateien
Zeit
21
BEDIENUNG DES DVD-PLAYERS
Funktionstasten
Deutsch
22
Zum Anzeigen von Zeit- und
Statusinformationen drücken Sie die
OSD-Taste.
Um die Disc-Lade zu öffnen oder zu
schließen, drücken Sie am Gerät
oder der Fernbedienung die ÖffnenTaste.
Drücken Sie die Wiedergabe-Taste,
um die Disc abzuspielen.
Mit der Pause-Taste wechseln Sie
in den Pausemodus (Standbild).
Drücken Sie die Wiedergabe-Taste,
um die normale Wiedergabe
fortzusetzen.
Mit der Stopp-Taste können Sie die
Wiedergabe auf zwei Weisen
anhalten:
• Wenn Sie die Stopp-Taste
einmal drücken, wird der
Unterbrechungspunkt
gespeichert, und das OSD
zeigt PRESTOP (Vorstop)
an. Die Wiedergabe wird mit
der Wiedergabe-Taste
fortgesetzt.
• Drücken Sie die Stopp-
Taste zweimal, wird die Disc
komplett angehalten. Auf
dem OSD ist “STOP” zu
sehen; die WiedergabeTaste setzt die Disc fort.
Mit dieser Taste springen Sie zum
nächsten DVD-Kapitel oder CDSong.
Mit dieser Taste springen Sie zum
vorherigen DVD-Kapitel oder CDSong.
HINWEIS:
• Der Player springt während des
“WARNUNG”-Abschnitts einer
DVD nicht vor oder zurück.
• Bei einer DVD mit einem Kapitel
oder einer CD mit einem Song ist
Springen nicht möglich.
Mit dieser Taste können Sie die
Disc zurückspulen. Drücken Sie
nacheinander die Taste, um die
Geschwindigkeit zu erhöhen.
Mit dieser Taste können Sie die
Disc vorspulen. Drücken Sie
nacheinander die Taste, um die
Geschwindigkeit zu erhöhen.
Mit der Wiedergabe-Taste wird die
normale Wiedergabe fortgesetzt.
HINWEIS:
• Der Player wird während des
Spulens stumm geschaltet.
• Während des WARNUNG-
Abschnitts einer DVD ist Spulen
nicht möglich.
BEDIENUNG DES DVD-PLAYERS
Funktionstasten
Im Zeitenlupen-Modus ist der Player stumm geschaltet. Drücken Sie die Taste SLOW
für die Zeitlupenwiedergabe. Durch mehrmaliges Drücken wird die Geschwindigkeit
reduziert.
Mit der Taste RETURN kehren Sie zum Menü der höheren Ebene
zurück.
DISC-TITEL/MENÜ
Deutsch
Wenn Sie während der
Wiedergabe einer DVD die Taste
MENU drücken, kehren Sie zum
Startmenü der DVD zurück.
Drücken Sie die WiedergabeTaste, um an der Stelle
fortzufahren, an der Sie die
Wiedergabe zuvor unterbrochen
hatten.
Wenn Sie während der DVDWiedergabe die Taste TITLE
Menü-Einträge auswählen
In einem DVD-Startmenü oder im Einstellungsmenü des Players:
HINWEIS:
• Von einigen DVDs wird die
Titelfunktion nicht unterstützt.
Markieren Sie mit den Richtungstasten die Funktionssymbole.
Drücken Sie die Taste ENTER zum Bestätigen einer Auswahl.
Zahlentasten
(direkter Programmzugriff)
1) Um direkt auf ein DVD-Kapitel oder einen CD-Song zuzugreifen,
geben Sie mit den Zahlentasten das gewünschte Kapitel bzw.
den Song ein.
2) Geben Sie Daten für das DVD-Startmenü oder das
Einstellungsmenü des Players ein.
23
BEDIENUNG DES DVD-PLAYERS
Funktionstasten
HINWEIS
Von einigen DVDs wird der Direktzugriff
nicht unterstützt.
Deutsch
Abschnitt A-B wiederholen
Wiederholen der Wiedergabe eines bestimmten Disc-
Abschnitts.
• Drücken Sie die Taste A-B am Anfangspunkt des gewünschten Abschnitts;
es wird “REPEAT A-” (Wiederholung A-) auf dem Bildschirm angezeigt.
• Drücken Sie am Ende des gewünschten Abschnitts erneut die Taste A-B;
es wird “REPEAT A-B” (Wiederholung A-B) auf dem Bildschirm angezeigt.
Der Abschnitt von A bis B wird so oft wiederholt, bis die Funktion
abgebrochen wird.
• Um die Funktion abzubrechen und zur normalen Wiedergabe
zurückzukehren, drücken Sie erneut die Taste A-B.
HINWEIS
Von einigen DVDs wird die A-B-Funktion nicht
unterstützt.
Wiederholung
Wiederholte Wiedergabe des gewünschten Titels, Kapitels oder Songs.
WIEDERHOLUNG
Drücken Sie die Wiederholungstaste mehrmals hintereinander, um den
Wiederholungsmodus auszuwählen.
Im DVD-Modus Im CD-Modus
REP. CHAPTER Kapitel wiederholen REP. 1 Song wiederholen
REP. TITLE Titel wiederholen REP. ALL Disc wiederholen
REP. OFF Wiederholen aus REP. OFF Wiederholen aus
HINWEIS
Von einigen DVDs wird die Wiederholungsfunktion nicht
unterstützt
24
.
BEDIENUNG DES DVD-PLAYERS
Funktionstasten
Mehrfachwinkel/Untertitel/Sprache
Drücken Sie während der DVDWiedergabe wiederholt auf die
Taste ANGLE, um den
gewünschten Kamerawinkel
auszuwählen. Eine DVD kann
bis zu 9 auswählbare
Kamerawinkel enthalten.
Drücken Sie während der DVDWiedergabe wiederholt die Taste
SUB-T, um den gewünschten
Untertitel auszuwählen. Eine
DVD kann bis zu 32
auswählbare Untertitel enthalten.
Drücken Sie während der DVDWiedergabe wiederholt die Taste
LANGU, um die gewünschte
Tonspur auszuwählen. Eine DVD
kann bis zu 8 auswählbare
HINWEIS:
Das DVD-Startmenü kann
Einstellungsmöglichkeiten für Winkel,
Untertitel und Tonspur bieten, d. h. Sie
können diese Einstellungen
möglicherweise auch dort vornehmen.
ZOOM
Drücken Sie die Zoom-Taste
wiederholt. Es wird Folgendes
auf dem TV-Bildschirm angezeigt:
ZOOM X2-> ZOOMX 3-> ZOOMX4>ZOOMX1/2 ->ZOOMX1/3->ZOOMX1/4>ZOOMOFF
Bei Wiedergabe eines JPEG-Fotos:
Drücken Sie die Zoom-Taste
nacheinander für die Zoom-Faktoren
x1/2, x1/3, x1/4; mit der Richtungstaste
drehen Sie das Bild. Wenn Sie während
der Anzeige des Zoom-Faktors x2, x3
oder x4 die Richtungstaste drücken,
verschieben Sie die Bildposition.
Im DVD-Modus
Wenn das Programm-Menü
angezeigt wird, geben Sie
die Titel- und Kapitelnummer
ein.
Wiedergabe - Drücken Sie die
Wiedergabetaste zum Starten
des Programms.
CLEAR - Drücken Sie die Taste
CLEAR, wenn Sie eine falsche
Eingabe gemacht haben. Wenn Sie
CLEAR erneut drücken, werden alle
Tracks abgebrochen.
PROG - Drücken Sie die Taste
PROG, um das Programm-
Menü zu verlassen.
Im CD-Modus
Wenn das Programm-Menü
angezeigt wird, geben Sie die
Songnummer ein, und drücken
Sie die Taste ENTER, wenn die
Programmierung abgeschlossen ist.
Wiedergabe - Drücken Sie die
Wiedergabe-Taste zum Starten
des Programms.
Stopp - Um den ProgrammModus zu verlasen, drücken Sie
zweimal die Stopp-Taste.
CLEAR - Drücken Sie die Taste
CLEAR, wenn Ihre Eingabe
falsch war oder Sie den Song abbrechen
möchten. Wenn Sie CLEAR erneut
drücken, werden alle Songs
abgebrochen.
Deutsch
25
BEDIENUNG DES DVD-PLAYERS
Funktionstasten
PROGRAMMIEREN
Programmieren der Disc-Wiedergabe in
einer bestimmten Reihenfolge.
Deutsch
Drücken Sie PROG zum
Aufrufen des ProgrammMenüs.
HINWEIS
Einstellungsmenü (Setup)
Um das Einstellungsmenü des Players aufzurufen, drücken Sie die Taste
SETUP. In diesem Menü können Sie Detaileinstellungen für das Gerät
vornehmen.
Im Einstellungsmenü können verschiedene Funktionen angepasst werden.
1. Drücken Sie die Taste SETUP, um das
Einstellungsmenü aufzurufen.
2. Mit den Auf-/Abwärtstasten markieren Sie das
gewünschte Menü.
Von einigen DVDs wird die
Programmbearbeitung nicht
unterstützt.
Discs mit nur einer Spur können
nicht programmiert werden.
Systemeinstellungen
Drücken Sie im Stopp-Modus die Taste SETUP,
um SYSTEM SETUP (Systemeinstellungen) zu
markieren. Wählen Sie mit der Auf-/Abwärtstaste
die entsprechende Option aus. Drücken Sie die
Taste ENTER, um das entsprechende
Untermenü anzuzeigen.
• Drücken Sie die Auf/
Abwärtstaste, um die gewünschte
Zeit zumarkieren.
• Bestätigen Sie Ihre Eingabe mit der Taste
.
ENTER
26
BEDIENUNG DES DVD-PLAYERS
Einstellungsmenü (Setup)
TV-System
Es stehen drei Modi zur Auswahl, die für Ihr
TV-System in Frage kommen: NTSC/PAL/
AUTO.
Falls der TV-Modus nicht stimmt, blinkt das
Display des DVD-Players und der
Bildschirm ist farblos.
Die Standardeinstellung ist PAL.
TV-Typ
1. 4:3 (Pan & Scan): Anpassen des Bilds an
TV-Geräte der gebräuchlichsten Größe. Bei
der Wiedergabe wird das Bild so
abgeschnitten, dass der Bildschirm
komplett mit dem Bild ausgefüllt ist.
2. 4:3 (Letterbox): Wenn der Player an einen
herkömmlichen TV angeschlossen ist,
wählen Sie bitte den Typ aus. Auf dem
Schirm ist oben und unten ein schwarzer
Balken zu sehen.
3. 16:9 (Breitbild): Wird der Player an einen
Breitbild-TV angeschlossen, wählen Sie dies
aus, da die Standardeinstellung 4:3 (Pan &
Scan) ist.
Deutsch
Kennwort
Bewegen Sie den Cursor zum Eintrag
PASSWORD (Kennwort), drücken Sie die
Taste ENTER, und geben Sie den
Geheimcode „8357“ (wenn dies der erste
Gebrauch ist) ein. Nach der Bestätigung
müssen Sie einen neuen Geheimcode
eingeben und diesen mit ENTER
bestätigen.
Achtung: Bitte merken Sie sich den neuen
Geheimcode, da Sie die Kindersicherung
ansonsten nicht mehr ändern können. Falls
Sie den Code vergessen haben,
kontaktieren Sie Ihren Händler oder unser
Unternehmen.
27
BEDIENUNG DES DVD-PLAYERS
Einstellungsmenü (Setup)

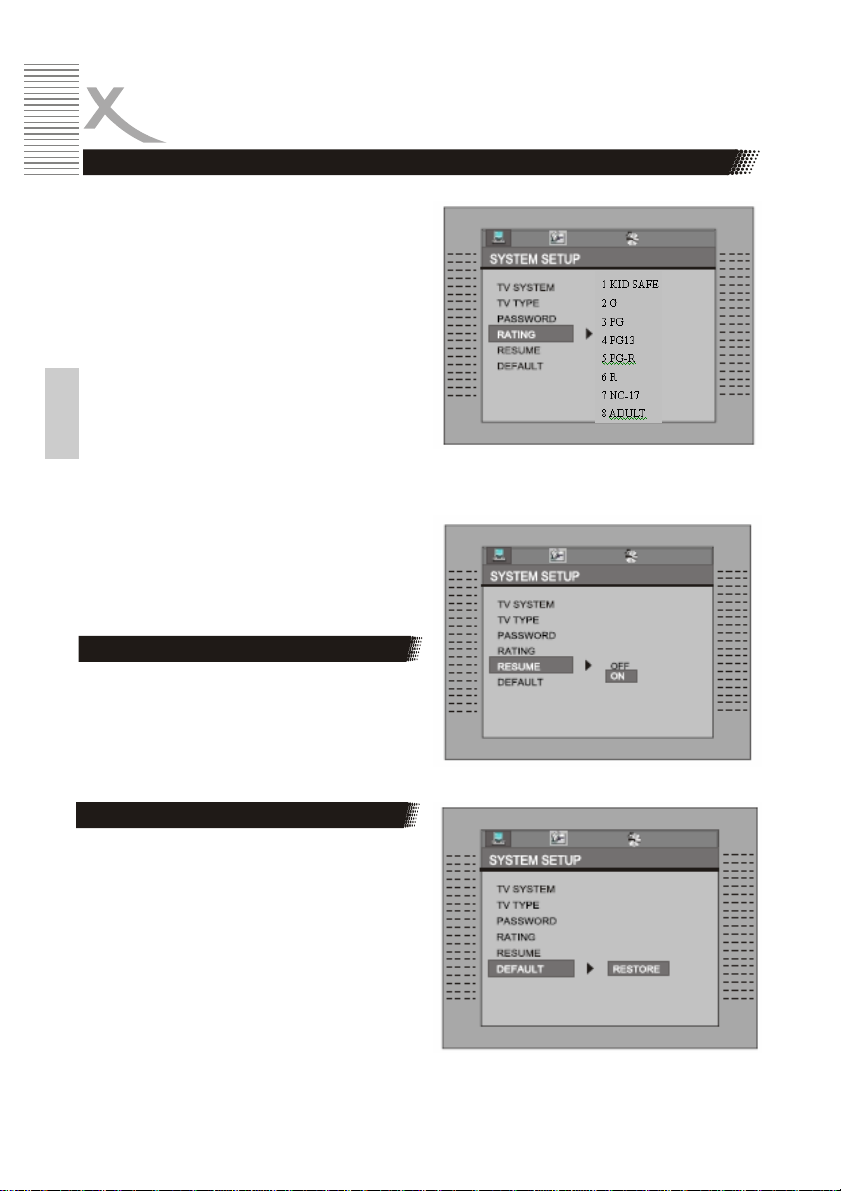

Kindersicherung
Es gibt acht Stufen für diese Einstellung:
1. KID-SAFE (kindersicher); 2. G; 3. PG;
4. PG13; 5. PG-R; 6. R; 7. NC-17; 8.
Deutsch
ADULT (Erwachsene). Die erste Stufe ist
für Discs, die für jedes Alter geeignet
sind, und die achte Stufe für Discs, die
nur für Erwachsene bestimmt sind. Wenn
Sie die Kindersicherungseinstellung
ändern möchten, wählen Sie die
entsprechende Einstellung aus, und
geben Sie dann den vierstelligen
Geheimcode ein. Die Werkseinstellung
für den Code lautet 8357 (wenn Sie den
Player zum ersten Mal verwenden, geben
Sie einfach diesen Code ein). Wurde der
eingegebene Code bestätigt, wird die
Stufeneinstellung angezeigt. Bewegen
Sie den Cursor zur gewünschten Stufe,
und drücken Sie die Taste ENTER zum
Bestätigen und Speichern.
Fortsetzen
Mit dieser Funktion merkt sich der Player
die Postion der zuletzt abgespielten DVD
auch nach dem Ausschalten oder Verlassen
des DVD-Modus
.
Standard
Mit dieser Funktion können Sie die
Werkseinstellungen wiederherstellen. Wenn
Sie RESTORE (Wiederherstellen)
auswählen, werden die letzten
Benutzereinstellungen rückgängig gemacht
und der Player auf die Werkseinstellungen
zurückgesetzt.
28
BEDIENUNG DES DVD-PLAYERS
Einstellungsmenü (Setup)

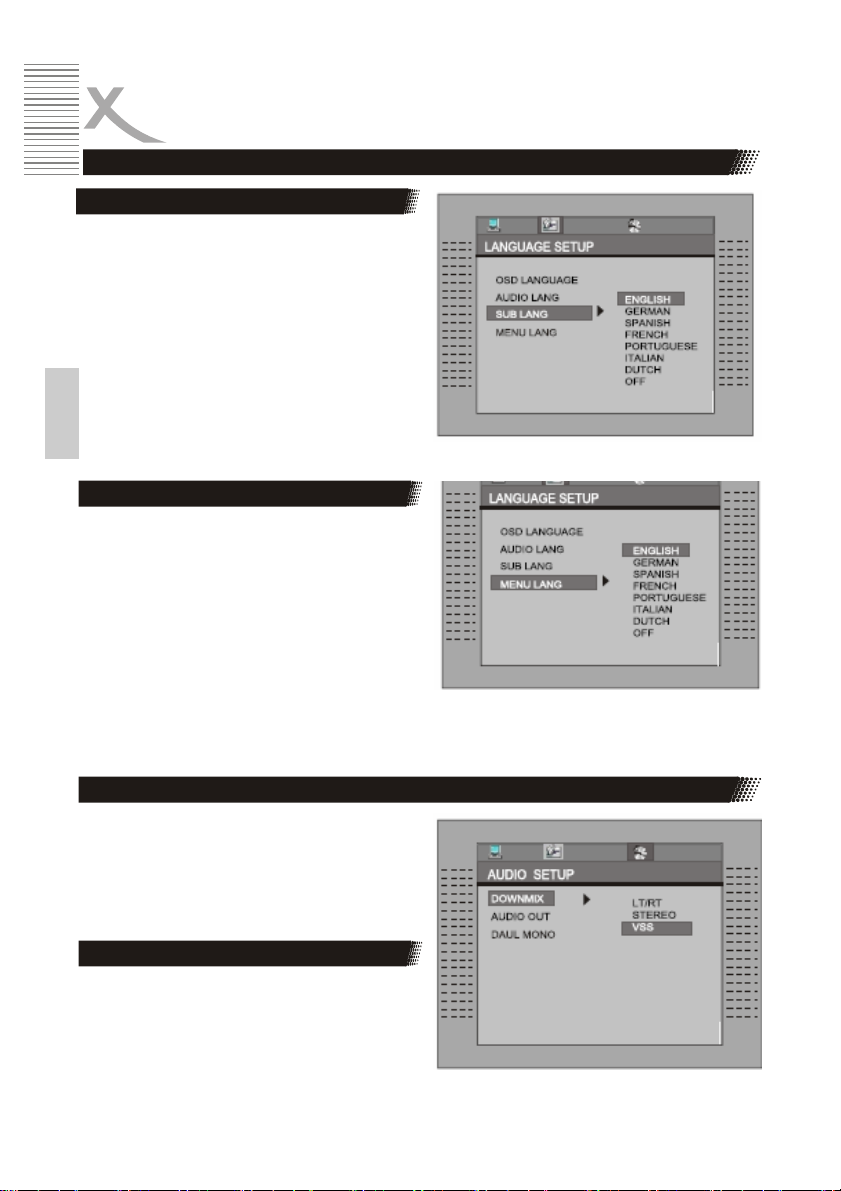

Spracheinstellung
Drücken Sie im Stopp-Modus die Taste SETUP, und
wählen Sie LANGUAGE (Sprache) aus.
Drücken Sie die Auf-/Abwärtstaste.
Drücken Sie die Taste ENTER; das Untermenü wird
auf dem Bildschirm angezeigt.
Markieren Sie mit der Auf-/Abwärtstaste den
gewünschten Eintrag im Menü LANGUAGE
(Sprache).
Bestätigen Sie mit ENTER den ausgewählten
Eintrag.
Drücken Sie die Taste SETUP zum Beenden.
Audio-Sprache
Wählen Sie die Audio-Einstellung aus.
Bestätigen Sie mit ENTER die Auswahl.
Verlassen Sie das Menü mit der Taste
SETUP.
Deutsch
29
BEDIENUNG DES DVD-PLAYERS
Einstellungsmenü (Setup)
Untertitel-Sprache
Wählen Sie die Untertitel-Einstellung aus.
Bestätigen Sie die Auswahl mit ENTER.
Deutsch
Verlassen Sie das Menü mit der Taste SETUP.
Menü-Sprache
Wählen Sie die Menü-Spracheinstellung für
Discs aus.
Bestätigen Sie die Auswahl mit ENTER.
Verlassen Sie das Menü mit der Taste SETUP.
Audio-Einstellung
Drücken Sie im Stopp-Modus die Taste
SETUP, und markieren Sie AUDIO SETUP
(Audio-Einstellung). Drücken Sie die Taste
ENTER, um das nächste Untermenü
aufzurufen.
Downmix
Diese Einstellung ist für Filme geeignet. Wenn
Sie nur zwei Kanäle für Musik benötigen,
sollten Sie die zweite Option auswählen.
30
BEDIENUNG DES DVD-PLAYERS
Einstellungsmenü (Setup)

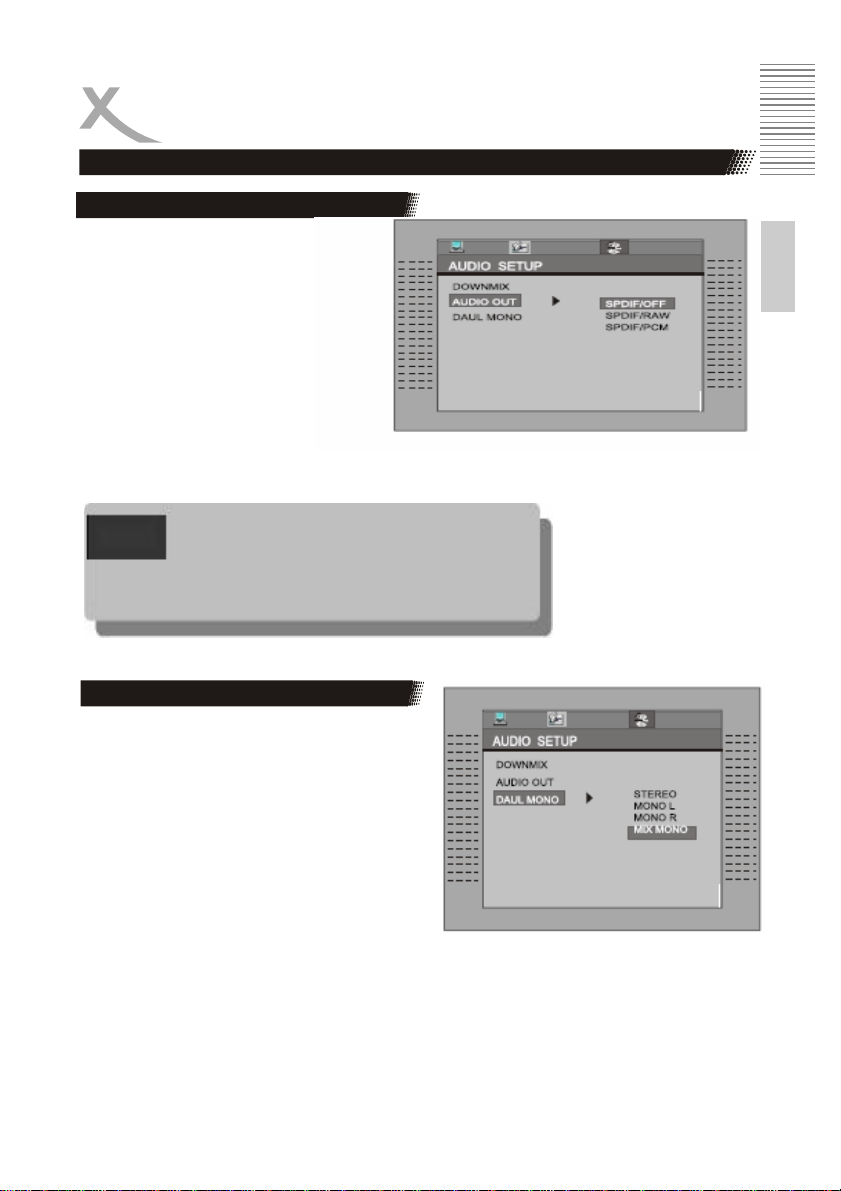

Audio-Ausgabe
Drücken Sie ENTER zum bestätigen der
Auswahl oder drücken Sie SETUP zum
beenden
Deutsch
HINWEIS
Wenn eine digitale Ausgabe NICHT
verwendet wird, ist zu empfehlen, die digitale
Ausgabe-Einstellung zu deaktivieren, um
Störungen zu vermeiden.
Dual Mono
Befolgen Sie die Anleitungen unter
„Einstellungen“, um die gewünschte Option,
die in der folgenden Abbildung gezeigt wird,
auszuwählen.
Wenn Sie über einen Verstärker/Decoder mit Dolby Digital-Ausgabe verfügen, können Sie
entsprechend Stereo, links, rechts und gemischten Sound auswählen.
31
PROBLEMBEHANDLUNG
Sollte es Probleme mit Ihrem DVD-Player geben, konsultieren Sie die folgende Liste, bevor
Sie sich an den Kundendienst wenden:
Symptom Prüfen und Maßnahme
Deutsch
Keine
Wiedergabe
Kein Bild
Bild verrauscht/
verzerrt
Kein Vollbild
Fehlermeldung
auf Bildschirm
Keine Disc eingelegt; legen Sie eine Disc ein.
Disc wurde falsch herum eingelegt; legen Sie die Disc mit der beschrifteten
Seite nach oben ein. Regionaleinstellung der Disc stimmt nicht mit der des
Players überein.
Alterseinstufung der Disc ist höher als Einstellung bei Kindersicherung.
Disc-Typ ist nicht für den Player geeignet.
Disc ist beschädigt oder Gerät war bereits ein oder zwei Stunden
eingeschaltet. Im Player ist es möglicherweise zu Kondensationen
gekommen. Entnehmen Sie die Disc, und lassen Sie das Gerät ein oder
zwei Stunden eingeschaltet.
Überprüfen Sie die Verbindungen der Geräte.
Überprüfen Sie, ob die Verbindungskabel beschädigt sind.
Säubern Sie die Disc.
Die Disc ist verschmutzt oder beschädigt. Säubern Sie die Disc, oder legen
Sie eine andere Disc ein.
Wählen Sie das Bildschirmformat im Einstellungsmenü des Players aus.
S. Abschnitt „Einstellungsmenü (Setup)“ in dieser Bedienungsanleitung.
Wählen Sie das Bildschirmformat im DVD-Disc-Menü aus.
Es wird folgende Meldung angezeigt, wenn ein Problem bei der
eingelegten Disc vorliegt:
1. “WRONG REGIONAL DISC
2. “WRONG PASSWORD
3. “WRONG DISC
” (Disc der falschen Region): Der
Regionalcode stimmt nicht mit dem des Players überein.
” (falsches Kennwort): Der Player spielt eine
Disc nicht ab, deren Altersangabe höher als die Player-Einstellung
der Kindersicherung ist.
” (falsche Disc): Der Player ist mit einer
automatischen Disc-Qualitätserkennungssoftware ausgestattet. Wenn
der Player eine fehlerhafte oder beschädigte Disc entdeckt, spielt er
sie möglicherweise mit niedrigerer Qualität ab oder stellt die
Wiedergabe ganz ein - dies hängt vom Beschädigungsgrad der Disc
ab.
32
PROBLEMBEHANDLUNG
Symptom Prüfen und Maßnahme
Springen und
Suchen nicht
möglich
Fernbedienung
funktioniert nicht
Manche Discs sind so programmiert, dass Benutzer einige Abschnitte
nicht überspringen oder einen Suchlauf durchführen können
(insbesondere im WARNUNG-Abschnitt). Bei Discs mit nur einem
Kapitel ist die Springen-Funktion nicht möglich.
Beseitigen Sie eventuelle Sichthindernisse zwischen Fernbedienung
und Player.
Richten Sie die Fernbedienung auf den Empfangssensor des Players.
Überprüfen Sie, ob die Batterien in der Fernbedienung korrekt
eingelegt sind (achten Sie auf die Polarität).
Tauschen Sie die Batterien der Fernbedienung aus.
Deutsch
33
USB & KARTENLESEGERÄT
Unterstützung von Kartenlesegerät und USB-Speichergeräten
Drücken Sie auf der Fernbedienung die Taste SOURCE, und wählen Sie den USB-Eintrag
aus. Schließen Sie das USB-Speichergerät am USB-Anschluss an; der Player durchsucht
automatisch die Verzeichnisse nach gespeicherten MP3/JPEG-Dateien. Danach wechselt er
automatisch in das erste Verzeichnis mit MP3-Dateien (bei Discs mit sowohl MP3- als auch
JPEG-Dateien; bei Discs mit nur einem Dateityp wechselt er in das erste Verzeichnis) und
Deutsch

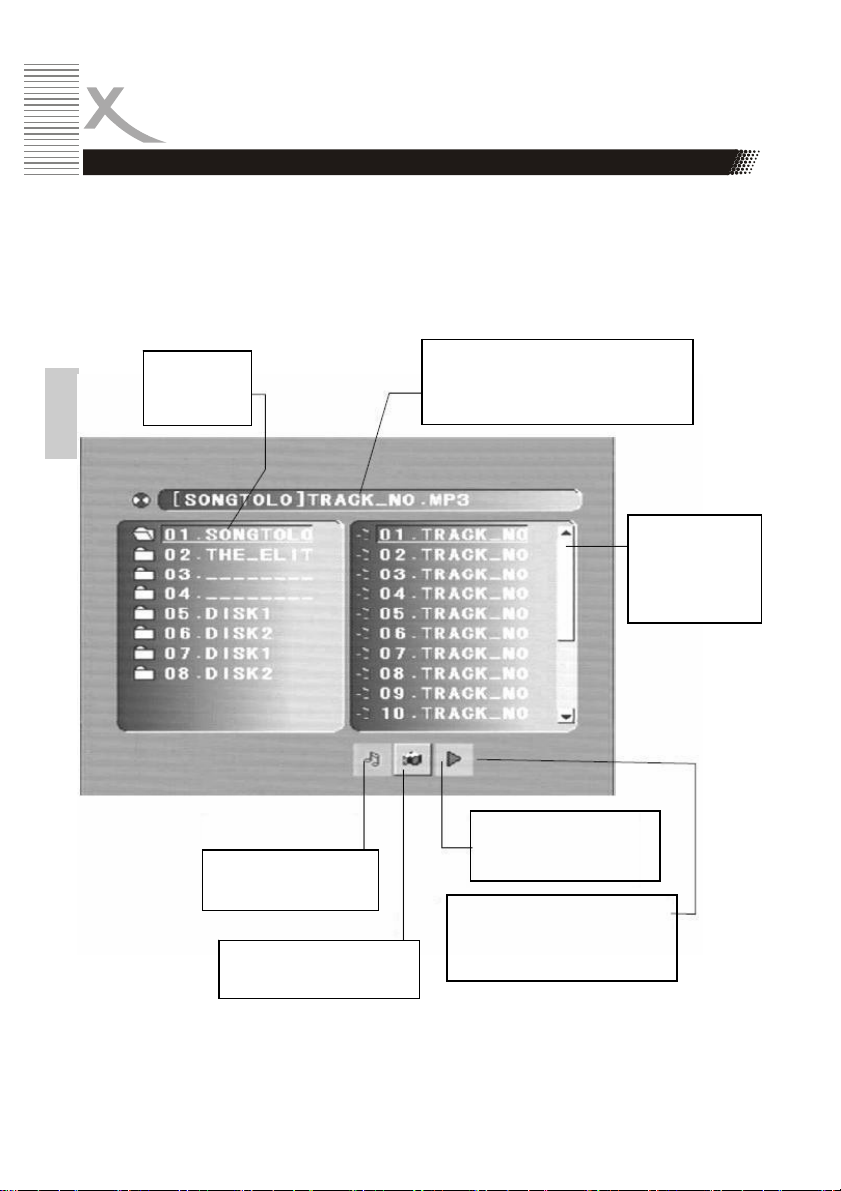

spielt den ersten Song ab (der Dateiname wird hervorgehoben). Der Bildschirm sieht ungefähr
wie folgt aus:
Name des
aktuellen
Verzeichnisses
Die abgespielte Datei
ist im MP3- oder
WMA-Format.
Die angezeigte Datei ist
ein JPEG- oder GIFBild
Aktueller MP3/JPEG-Dateiname.
Bei der Wiedergabe einer JPEGDatei sollte der Name “*. jpg”
enthalten.
Die Leisten
bewegen sich
mit der Datei
Die abgespielte Datei
ist eine Video-Datei.
Dateiumschaltung:
Anzeigen des gewünschten
Dateityps für Wiedergabe
34
USB & KARTENLESEGERÄT
1. Wechseln Sie mit den Pfeiltasten in den Verzeichnisbereich, und markieren Sie das
gewünschte Verzeichnis; danach wird die erste Datei darin wiedergegeben. Sie können
auch mit den Pfeiltasten in den Dateibereich wechseln, um dort die Datei auszuwählen,
die wiedergegeben werden soll.
Hinweise:
• Drücken Sie die linke und rechte Pfeiltaste; Sie können den Verzeichnisbereich,
Dateibereich und Dateiwechselbereich individuell aktivieren.
• Die Markierung im Verzeichnis- und Dateibereich sieht aus wie im Bild oben. Sie
wird als transparentes Rechteck dargestellt.
• Im Dateiwechselbereich können Sie mit der linken bzw. rechten Pfeiltaste die
Markierung ändern und dann die Taste ENTER drücken; die Schaltflächen ” ”
“ ” und “ ” sind wie im obigen Bild zu sehen. Wenn beispielsweise eine
Disc mit MP3- und JPEG-Dateien ohne geladene Video-Dateien eingelegt wird,
ist die Farbe von “ ” und “ ” Weiß und für “ ” Schwarz. Wird eine MP3-
Datei abgespielt, wird “ ” rot.
• Bei einer Disc mit WMA-, MP3- und JPEG-Dateien können Sie beim Anzeigen
eines JPEG-Bilds mit der Taste RETURN zur JPEG-Liste zurückkehren.
• Mit den Zahltasten können Sie die Datei auswählen, die wiedergegeben werden
soll. Beispiel: Wenn das 15. Lied in der aktuellen Liste abgespielt werden soll,
drücken Sie zuerst die Taste 10+ und anschließend 5. Daraufhin wird das 15.
Lied wiedergegeben.
Hinweise:
• Wenn Sie eine Disc mit MP3-Dateien wiedergeben, können keine Videos
angezeigt werden.
• Mit den PREVIEW-Tasten (Vorschau) erhalten Sie hilfreiche Hinweise.
• Drücken Sie beim Anzeigen von JPEG-Bildern die Programm-Taste, um den
Bildwechselmodus auszuwählen; es gibt 17 Wechselmodi. Drücken Sie die
Programm-Taste mehrmals hintereinander, um die Funktion zu aktivieren und
den gewünschten Wechselmodus auszuwählen: Ausbreiten von links nach
rechts, Ausbreiten von unten nach links, Ausbreiten von rechts nach links,
Ausbreiten von unten nach rechts, Ausbreiten von links oben nach rechts unten,
Ausbreiten von rechts oben nach links unten, Ausbreiten von links unten nach
rechts oben, Ausbreiten von rechts unten nach links oben, Ausbreiten von der
Mitte nach oben/unten, Falten von oben/unten zur Mitte, Falten von links/rechts
zur Mitte, horizontaler Verschluss, vertikaler Verschluss, Falten von den Ecken
zur Mitte und Ausschalten.
Deutsch
35
USB & KARTENLESEGERÄT
1. Drücken Sie auf der Fernbedienung auf die Quellen-Taste, und wählen Sie den Eintrag
CARD (Karte) aus. Stecken Sie die MMC/SD/MS-Karte in das Kartenlesegerät ein; der
Player sucht automatisch die Verzeichnisse nach gespeicherten MP3- und JPEG-Dateien
ab.
Deutsch
2. Drücken Sie auf der Fernbedienung die Quellen-Taste, und wählen Sie den Eintrag DISC
aus. Legen Sie die Disc in die DVD-Lade ein. Der Player wechselt wieder in den DiscWiedergabestatus.
36
MERKMALE & TECHNISCHE DATEN
Merkmale
Qualitativ hochwertiges Display
VGA, RF, Video, S-VIDEO, DVD, SCART
Stereo-Audio-Eingänge
Automatische und manuelle Kanalsuche
Automatische Abschaltung als Stromsparfunktion, wenn kein Signaleingang vorliegt
Technische Daten
TV
TV-System Pal Secam
Bildschirmgröße 48 Zentimeter (Diagonale)
Seitenverhältnis 16:10
Auflösung 1440 (3RGB) × 900
Reaktionszeit 8 ms
Antenneneingang 75Ω (unausgeglichen)
Audio-Ausgangsleistung 2 × 3 W
Strom 12 V 5 A
Stromverbrauch 60 W
Fernbedienung Ja
Typ Infrarot
Reichweite 8 m
Winkel 30° (horizontal )
Batterien 2 × 1,5V vom Typ AAA
Abmessungen
Gewicht 11 kg
Deutsch
37
GLOSSAR
5.1
5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit voller Bandbreite (Links,
Center, Rechts, Surround links, Surround rechts) als auch ein Tieftonkanal vorhanden sind
(für diesen steht das ".1" – er sorgt für das dröhnende Bassgrollen, das Sie auch in einem gut
ausgestatteten Kinosaal hören und spüren). Sowohl Dolby Digital
Deutsch
AC3) unterstützen 5.1-Codierung und -Decodierung.
CD
Eine CD (Compact Disc) ist eine mit Metall beschichtete Kunststoffscheibe. Sie hat einen
Durchmesser von 12 cm und eine Stärke von ca. 1,2 mm. Die Entwicklung dieses
Speichermediums erfolgte 1985 von Sony und Phillips. Die Vorteile liegen in der digitalen
Verarbeitung der Musiksignale, was eine nahezu originalgetreue Wiedergabe ermöglichte.
Darüber ist war bei der CD die Speicherdichte höher, das Handling einfacher, die
Lebensdauer deutlich länger und sie ist nahezu verschleißfrei.
Mittlerweile sind aus der CD zwölf verschiedene Datenträger entstanden. Die geläufigsten
sind die CD-DA (Compact Disc - Digital Audio) , CD-ROM (Compact Disc - Read Only
Memory, Speicher mit Lesezugriff) und die DVD (Digitale Versatile Disk).
Man kann auf einer CD (-DA) zwischen 74 - 80 Minuten Musik speichern. Dies entspricht einer
Datenmenge von ca. 650 - 700 MB. Die Signalübertragung bei der CD erfolgt berührungslos
mittels Laserlicht. Die CD wird von der Mitte zum Rand ausgelesen. Die Daten/Musik sind in
einer spiralförmigen Bahn von innen nach außen angelegt.
Eine CD im Querschnitt hat Vertiefungen "Pits" und Erhebungen "Lands". Sie sind in der
vorher erwähnten Spirale angeordnet. Der Abstand zwischen den Pits ist ungefähr 1,6 mm.
Das Laserlicht, das durch eine Laserdiode erzeugt wird, wird durch verschiedene Spiegel und
Prismen umgeleitet und dann durch eine Linse zu einem Laserstrahl gebündelt. Dieser
Laserstrahl tastet in der spiralförmigen Laufbahn die CD-Oberfläche ab. Bei Pits werden die
Laserstrahlen gebrochen. Dieses gebrochene Licht wandert auf dem Laserstrahl zurück und
wird an einen Fotosensor geleitet. Der Fotosensor schickt die Informationen an den
Mikroprozessor weiter. Dieser übersetzt die Informationen (Ein/Aus) in Tonsignale zurück.
Den Rest übernimmt die Stereo-Anlage.
CVBS
Composite Video Schnittstelle. Das Videosignal wird über eine einzige Leitung übertragen.
Diese Schnittstelle sollten Sie nur dann verwenden, wenn Ihr Wiedergabegerät keine andere
von ihrem Xoro Fernseher unterstützte Schnittstelle hat, da die Übertragung über CVBS
prinzipiell ein deutlich schlechteres Bild liefert als andere Übertragungsarten (siehe hierzu
auch YUV, S-Video, SCART und RGB). Zu erkennen ist die CVBS-Schnittstelle an der gelben
Farbe des Cinch-Steckers.
Dolby Digital
Dolby Digital
®
5.1
®
5.1 ist ein Verfahren zur Übertragung und Speicherung von 5.1-Kanal-
Tonspuren bei digitalen Medien wie DVDs, digitalem Kabelfernsehen, terrestrisch
übertragenem Digitalfernsehen (DTV) und Satellitenübertragungen. Anders als bei den
Codier- bzw. Decodierverfahren Dolby Surround
aufgeben, um Surround-Sound in Stereo-Tonspuren unterbringen zu können, handelt es sich
bei Dolby Digital
®
um ein diskretes Verfahren, bei dem die verschiedenen Kanäle während
®
und Pro Logic
38
®
als auch DTS
®, die die
®
(inklusive
Kanaltrennung
GLOSSAR
der Codierung und Decodierung vollständig voneinander getrennt bleiben. Dolby Digital 5.1 ist
der Industriestandard für die Codierung von DVD-Filmen mit Surround-Sound.
DSP
Digital Signal Processor. Abkürzung für Mikrochips, die Signale (z.B. den Ton) digital
weiterverarbeiten (z.B. wird Virtual Surround durch einen DSP erzeugt).
®
DTS
DTS ® ist ein mit Dolby Digital® konkurrierender Kodierstandard. DTS Digital Surround® ist ein
Mehrkanaltonsystem von Digital Theater Systems. Es arbeitet wie auch Dolby Digital
zu 5.1 Kanälen. Jedoch liegt die mögliche Datenrate weit über 1 MBit/s, muss also nicht so
stark komprimiert werden, was im Vergleich mit Dolby Digital
Qualitätsverlusten führt. Der Frequenzbereich umfasst 20Hz bis 20kHz bei 20Bit, der
Basskanal reicht aber nur bis 80Hz. Das verwendete Kodierungsverfahren heißt CAC.
DVD
Die DVD (Digital Versatile Disk) kam 1995 auf den Markt und ist ein Datenträger mit grosser
Speicherkapazität. Eine gewöhnliche CD-ROM, die einen Speicherplatz von 650 MB aufweist,
wird durch den Speicherplatz der DVD von bis zu 9 GB in den Schatten gestellt. Gerade bei
der Wiedergabe von Videoformaten spielt die Speicherkapazität eine große Rolle. Neben dem
hohen Speicherplatz genießt der Konsument bei der Wiedergabe von DVDs zusätzlich
hochwertige digitale Bild- und Tonqualität. Bis zu acht Audiokanäle kann eine DVD ansteuern.
Das heißt im besten Fall, das ein Film in 8 Sprachen gehört werden kann.
DVI
Engl. Digital Video Interface (digitale Videoschnittstelle). Überträgt Videosignale digital und in
sehr hoher Qualität. Über DVI können z.B. HDTV Signale übertragen werden.
DVB
Digital Video Broadcasting. Standard zur digitalen Übertragung von Videosignalen. Es gibt
DVB-S (DVB über Satellit), DVB-T (DVB über Antenne) DVB-C (DVB über Kabel).
Farbtemperatur
Die Farbtemperatur entscheidet darüber, wie natürlich ein Bild wahrgenommen wird. Ist die
Farbtemperatur zu hoch oder zu niedrig, wirkt das Bild, als hätte es einen Farbstich. Die
Farbtemperatur wird in Grad Kelvin angegeben. Ein optimaler Wert für das Videobild ist 6500
Grad Kelvin
Foto-CD (JPEG CD)
Eine Foto-CD ist ein Aufzeichnungsverfahren zur Speicherung von Fotos auf einer CD-ROM
in einer plattformenabhängigen Multiresolutionsstruktur (Unterstützung verschiedener
Auflösungen und Formate z.B.: JPEG, BMP, etc). Da ein einzelner Foto-Film kaum ausreicht,
um eine CD zu füllen, können nachträglich weitere Filme auf eine noch nicht vollständig
gefüllte CD übertragen werden. Damit ein CD-ROM-Laufwerk diese Bilder laden kann, muß es
multisessionfähig sein.
®
zu geringeren
®
mit bis
39
Deutsch
GLOSSAR
GUI
Graphic User Interface Siehe OSD.
HDCD
Pacific Microsonics hat eine digitale Audiotechnologie entwickelt, die das volle Potenzial einer
Deutsch
CD ausschöpft. Der HDCD-Prozess (High Definition Compatible Digital) ist ein patentierter
Kodierungs- und Dekodierungs-Prozess, der die gesamte Fülle und Detailgenauigkeit eines
hoch auflösenden "Master Recordings" auf die CD übertragen kann. Es gab schon
verschiedene Versuche, die Klangqualitäten von CDs zu verbessern, jedoch gibt es keine, die
mit dem HDCD-Prozess vergleichbar wären.
HDTV
High Definition Television (hochauflösendes Fernsehen). Standard zur Übertragung und
Speicherung von Videobildern in hoher Auflösung. Um in den vollen Genuß von HDTV zu
kommen, müssen Signalquelle und Wiedergabegerät (z.B. der Fernseher) HDTV unterstützen
Hosiden-Buchse
4-poliger Anschluß für S-Video-Verdindungen
HUE
engl. Farbton. Mit HUE kann man den Farbton einstellen.
Interlaced
Bildaufbauverfahren im Zeilensprungverfahren. Hierbei werden nacheinander zwei um eine
Bildzeile versetzte Halbbilder erzeugt. Dies ist das übliche Verfahren bei herkömmlichen 50
Hz TV Geräten.
Kodak Picture CD
Die KODAK Picture CD® ist ideal für den Allroundfotografen. Alle Bilder werden in exzellenter
Auflösung von 1024 x 1536 Pixel gespeichert. Auf der KODAK Picture CD
bei Abgabe Ihres Kleinbild- oder APS-Farbnegativfilms gespeichert (Anzahl der Abzüge kann
je nach Film variieren). Sie können keine weiteren Bilder auf derselben CD speichern.
Hinweis:
Es gibt von Kodak auch „Kodak Foto CDs
können daher nicht auf Ihrem DVD Player wiedergegeben werden.
Komponenten-Signal
siehe YUV
Kontrast
Bezeichnet die Höhe des Helligkeitsunterschiedes zwischen hellstem und dunkelstem
darstellbaren Bildpunkt.
LCD
Abkürzung für Liquid Cristal Display (Flüssigkristallanzeige). Das Bild entsteht, indem 3 Lagen
Flüssigkristalle (rot, grün, blau) von hinten oder von der Seite beleuchtet werden. Je nach
®
®
werden Ihre Bilder
®“
. Diese haben ein proprietäres Dateiformat und
40
GLOSSAR
Kombination und Helligkeitsintensität der 3 Farben können so bis zu 16,7 Millionen Farben
dargestellt werden in brillianter Qualität und extrem scharf.
LPCM
Die Abkürzung LPCM steht für: Linear Pulse Code Modulation.
Digitale, unkomprimierte Audio-Aufnahme; Standardverfahren für konventionelle Audio-CDs.
MP3
Der MPEG 1 Layer 3 Codec, kurz MP3, wurde 1987 vom Fraunhofer Institut für Integrierte
Schaltungen erfunden und war damals ein revolutionärer Komprimierungsalgorithmus. 1992
wurde dieser Teil des MPEG 1-Formats. Da es aber eine erstaunlich gute Qualität bei sehr
kleinen Dateigrößen hatte, popularisierte es sich schnell als eigener Standart. Man kann mit
diesem Codec Audio-Dateien auf eine Größe von 1 MB / Minute verkleinern.
MPEG-4
MPEG-4 ist ein MPEG-Standard (ISO/IEC-14496), der unter anderem Verfahren zur Videound Audiokompression beschreibt. Ursprünglich war das Ziel von MPEG-4, Systeme mit
geringen Ressourcen oder schmalen Bandbreiten (Handy, Videophone, ...), bei relativ
geringen Qualitätseinbußen zu unterstützen. Jedoch deckte der H.263 Standard der ITU
diesen Bereich bereits sehr gut ab, so dass die MPEG-Entwickler in MPEG-4 für reine
Videokompression H.263 fast vollständig übernahmen und sich mit MPEG-4 der weiteren
Funktionalität auf Bildkomponenten (z.B. audiovisuelle Objekte, etwa Buttons für
Perspektivwahl) widmeten.
Kombiniert wird MPEG-4 meistens mit den populären Audiokompressionsverfahren MP3 oder
mit Dolby Digital Verfahren AC-3.
NTSC
Vor allem in Amerika und Asien verbreiteter Fernsehstandard. 525 (480 sichtbare) Zeilen und
60 Hertz Bildwiederholfrequenz. Bezeichnet die Art, wie die Bildinformationen (Helligkeit,
Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.) übertragen werden. In Europa findet
man diesen Standard in der Regel nur auf importierten Medien (z.B. amerikanischen DVD‘s).
OSD
Als OSD (On Screen Display) bezeichnet man die auf dem Bildschirm angezeigten Menüs und
Optionen. Das GUI stellt die Schnittstelle zwischen der Gerätehardware und dem Benutzer
her.
PAL
Europäischer Fernsehstandard. Steht für Phase Alternation Line; Bildwiederholfrequenz: 50
Hz, Zeilenauflösung: 625 Zeilen, davon 576 sichtbar. Bezeichnet die Art, wie die
Bildinformationen (Helligkeit, Farbe, Art des Bildaufbaus, Bildwiederholfrequenz usw.)
übertragen werden.
PBC
PBC ist die „Play Back Control“ (Wiedergabekontrolle). Diese Funktion kann man bei einer
Video CD zum Anzeigen des Menüs benutzen, wenn ein solches auf der VCD vorhanden ist.
In diesem Menü können Sie sich dann mit den Pfeiltasten bewegen und mit "enter" die
41
Deutsch
GLOSSAR
gewünschte Funktion anwählen.
PiP
Picture in Picture. Anzeige eines zusätzlichen, kleinen bewegten Bildes auf dem Fernsehschirm (z.B. TV Programm in der rechten oberen Ecke, während man noch einen DVD
Deutsch
schaut)
Pixel
Bezeichnung für einen Bildpunkt (im digitalen Bereich). Je mehr Pixel ein Fernseh- oder
Videobild beinhaltet, um so höher ist die Auflösung und um so schärfer wirkt das Bild.
Pro Logic
Dolby Pro Logic® ist ein Matrix-Decoder, der die vier Surround-Sound-Kanäle, die in der
Stereo-Tonspur von im Dolby Surround
Filmen oder TV-Shows) enthalten sind, wieder decodiert. Bei Dolby Surround handelt es sich
um ein Matrix-Codierverfahren, das vier Kanäle (Links, Center, Rechts, Surround) auf StereoTonspuren abmischt. Ein Pro Logic-Decoder "trennt" die vier Kanäle bei der Wiedergabe
wieder. Ohne einen Pro Logic-Decoder werden in dieser Weise codierte Programme im
normalen Stereoton wiedergegeben.
Progressive Scan
Im Gegensatz zur Halbbildwiedergabe (interlaced) arbeitet Progressive Scan mit
Vollbildtechnik und liefert eine weitaus höhere Bildqualität, insbesondere in Verbindung mit
Projektoren oder PC-Monitoren.
RGB
engl. Red Green Blue. Übertragungs- und Anzeigeart von Videosignalen getrennt nach den
im TV-Bereich üblichen Einzelfarben rot, grün und blau. Als Verbindung zum TV-Gerät bietet
RGB eine ähnlich gute Qualität wie YUV.
Rs232
Eine aus dem PC Bereich bekannte serielle Schnittstelle zur Datenübertragung. In Home
Entertainment Geräten meist benutzt, um die Geräte neu zu programmieren oder neue
Firmware aufzuspielen
S/PDIF
S/PDIF (Sony/Philips Digital Interface) ist ein Standard-Übertragungsformat für Audiodateien.
S/PDIF ermöglicht die Übertragung von Audiodaten aus einer Datei in eine andere, ohne
hierzu eine Konvertierung in ein analoges Format durchführen zu müssen, worunter die
Signalqualität leiden würde.
S-Video
Übertragungsart für Videosignale, bei der Helligkeits- und Farbinformationen voneinander
getrennt übertragen werden. Der S-Video-Port ist an dem vierpoligen Hosiden-Anschluss zu
erkennen.
42
®
®
-Verfahren codierten Programmen (wie z. B. VHS-
GLOSSAR
SECAM
Französisches Farbfernsehsystem, das ausserhalb Frankreichs auch in einigen Staaten
Osteuropas verwendet wird. Bildfrequenz wie bei PAL: 50 Hz, 625 Zeilen.
Seitenverhältnis: 4:3 und 16:9
"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TVs mit
einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht
sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9
(wie z. B. Breitbild-Fernsehgeräte) entwickelt wurden. Werden Inhalte im Breitbildformat auf
einem 4:3-Bildschirm angezeigt, so erscheinen im entstehenden Leerraum am oberen und
unteren Bildrand schwarze Streifen.
Super Video CD (SVCD)
SVCD steht für "Super VideoCD". SVCDs sind den VCDs sehr ähnlich; sie fassen (auf 650bzw. 700-MB-CDs) etwa 35 bis 60 Minuten sehr hochwertige Videodaten sowie bis zu 2
Stereo-Tonspuren und 4 wählbare Untertitel. SVCDs können auf allen Xoro DVD-Playern
abgespielt werden.
VGA
Abkürzung für Video Graphics Interface (Video Grafikschnittstelle). Standard für die
Übertragung von Videosignalen aus dem PC Bereich.
VHF
Very High Frequency Frequenzbereich für den Empfang von TV-Signalen über Kabel oder
Antenne (analog)
Video CD(VCD)
VCD steht für "Video Compact Disc". VCDs bauen auf dem CD-Format auf und enthalten
Bewegtbilder mit Ton. Eine VCD fasst bis zu 74 bzw. 80 Minuten (650- bzw. 700-MB-CDs)
Video mit Stereosound. Zur Speicherung der Video- und Audiodaten verwenden VCDs einen
Komprimierungsstandard namens MPEG. VCDs können auf allen Xoro DVD-Playern
abgespielt werden.
Weissabgleich
Notwendige Einstellung, damit weiß wirklich weiß aussieht. Siehe auch Farbtemperatur.
YPbPr(1/2)
siehe YUV
YUV
Videosignal, bei dem in der Signalübertragung Farb- und Helligkeitsinformationen getrennt
werden. Ähnlich der RGB Übertragungstechnik werden die Signale über 3 Chinch-Leitungen
übertragen. Wird auch als Komponenten-Signal bezeichnet. Über YUV erhält man die bei
analogen Videosignalen bestmögliche Signalübertragung.
Deutsch
43
19 inch LCD TV with DVD-Player
HTC1900w
USER’S MANUAL
SAFETY INFORMATION
To ensure reliable and safe operation of this equipment, please read carefully all the
Instructions in this user guide, especially the safety information below.
Electrical safety
• The TV set should only be connected to a mains supply which matches that stated
on the label on the mains adapter.
• To prevent overload, don’t share the same mains supply socket with too many
other items of equipment.
• Be careful to route the mains power cable away from areas where people can trip
over it.
• Be sure to hold the plug-not the set is not to be used for a long time, Disconnect
both the aerial and the mains power cable.
• Take care not to expose the set or the remote control to water or moisture.
• Pull the plug out immediately, and seek professional help if:
- the mains plug or cable is damaged
- liquid is spilt onto the set, or if it is accidentally exposed to water or moisture
- anything accidentally penetrates the ventilation slots
- the set doesn’t work normally.
• Never remove the cover, there are No user-serviceable parts inside.
Allow only qualified service personnel to repair this equipment.
• To avoid leakage, take out the remote control batteries when:
• Dispose of the batteries properly-do not put them into a fire.
Physical safety
- the batteries are exhausted
- you are not going to use the remote control for a long time.
• Make sure the set is positioned at 5cm (2 inch) from the wall or furniture.
• Never tap or shake the screen for any reason.
• Take care not to drop or sit on the remote control.
• Clean the set using only a soft, clean, dry cloth. Do not use any solvents.
English
3
CONTENTS
Safety information
Electrical safety..................................................................................................... 3
Physical safety ...................................................................................................... 3
In the box ......................................................................................................................... 5
Connection
Rear connection panel ........................................................................................... 5
Getting Starteda ............................................................................................................ 7
Bottom panel controls ............................................................................................ 7
Profile panel controls.............................................................................................. 8
The Remote Control......................................................................................................... 8
English
English
Using the remote control for normal TV functions.................................................. 8
The Menus
Using the menus.................................................................................................. 11
The video menu ................................................................................................... 12
The PC menu....................................................................................................... 12
The Audio menu .................................................................................................. 14
The TV menu ....................................................................................................... 15
The General menu............................................................................................... 16
Any problem................................................................................................................... 17
DVD Operation
Introduction .......................................................................................................... 18
OSD for DVD ....................................................................................................... 20
Function Buttons.................................................................................................. 22
Setup Menu ......................................................................................................... 27
Trouble Shooting ................................................................................................. 32
USB+CARD READER Operation .................................................................................. 34
Features......................................................................................................................... 37
Specifications................................................................................................................. 37
4
Quick Start
TV SET
Quick Start Guide
IN THE BOX
English
Remote Control
Mains adapter Mains cable This user’s guide
If any of the accessories are missing, then contact your dealer as soon as possible.
Keep all the original packaging in case you need to return the set to the dealer.
5
CONNECTING UP
Rear connection panel
10
English
Number Name Function Depiction
1 R F
2 S-video
3 CVBS
4 R(AV)L(AV)
5 VGA
6 PC audio in
7 SCART
Connect to cable or air
S-video input
Video signal input
Audio signal input for AV
VGA signal of computer input
Audio signal of computer input
Connect to the composite terminal of
your DVD/VCR
1 2 3 4 5 6 7 8 9
11
8 Power
9 Coax
10 USB
11 CARD
6
Connect to Adapter
Audio signal of DVD coax output
Insert the USB storage device into the USB slot
Insert the MMC/SD/MS card into the card reader
slot
CONNECTING UP
Getting Started
1. Connect the aerial or input source to the appropriate input socket at the rear of the set.
(see page 6).
2. Connect the small round plug on the power adaptor cable to the power input socket at
the rear of the set.
3. Connect the mains cable between the power adapter and the mains supply.
4. Switch the power on by pressing the POWER button on the front panel or the remote
control the LED will show green.
5. Use the AV button on the front panel or the remote control to select which input source
to use :TV, PC-RGB, AV, S-video, Scart or DVD.
You can use the front panel control to adjust the volume or select a channel, as shown
below, or you may use the remote control (see page 8).
6. To switch the set off a short time, press the POWER button, the set will go into standby
and the LED will show red . lf you are not going to use the set for some time, switch the
power off completely by unplugging the mains cable .
Power
English
Open/Close
PLAY
Menu
STOP
Volume adjust:
Vol ADD
Vol Calando
Remote Control
Window keep clear
AV / TV: Source
Channel (program)
PRO UP
PRO DOWN
7
CONNECTING UP
Profile Panel Controls
Number Name Function depiction
1 PLAY Play DVD
2 STOP Stop DVD
3 Open/Close Open/close DVD
The remote control
English
Using the remote control
For normal TV functions
1. Fit two AAA batteries, making sure
that they are the correct way round,
as marked on the case.
2. Aim the remote control at the window to the right side of the screen,
and keep the window clear at all
time.
3. Do not press the buttons on the
remote control too quickly-allow
time for the set to respond.
8
CONNECTING UP
Getting Started
1. : Open/ Close the DVD 15. REPEAT/ : repeat display/
2. : Power button 16. MENU: DVD menu button
Index for teletext ( mix button)
3. TV : TV Mode
4. DVD: DVD Mode 18. OSD: OSD of DVD
5. STATUS: Dispaly 19. SETUP: DVD menu setup/menu exit
6. AV: inputs signal button
7. 0-9: selects the channels of TV / select
the programms of DVD
8. TITLE / : DVD title butten/Subtitle
for Teletext 8 mix button)
9. ANGLE/ : Adjust the angle of DVD
picture / prewiew for teletext ( mix button
10. ZOOM/ : DVD garphic zoom in/
Teletext graphic zoom in ( mix button)
11. PROGRAM/ : Programm display
button / teletext, TV mixed display button
( mix button)
12. Memory/ : menory for DVD /
picture display button (mix button)
17. ¢ : up button
20. ¤ : Left button
21. ENTER: button to onfirm your
selection
22. RETURN: goes back to the previous
channel
23. ¥ : Right button
24. Slow: slow froward playing button
25. £ : down button
26. STEP: step forward playing button
English
13. A-B: A-B segment repeat
display/subpage for teletext ( mix buton)
14. Source : select USB intem/
teletext display button ( mix button)
27. A-TIME: time of DVD player
28. SUB-T: subtitles
9
CONNECTING UP
The remote control
29. Intro: introduction 41. P- : TV channel-button
30. Clear: clear the setting 42: VOL-: Volume– butten /left button
31 Chann.: channel of DVD 43. VOL+: volume + button / right button
32. LANGU: DVD Language ( subtitles) 44. MENU: LCD menu button
English
33. SLEEP: setting the time of power off 45. : skipp backward
34. MUTE: button to mute the sound/open
the sound for pressing it again
35. I/II: Nicam & A2 47. : skip forward
36. Red: Active the „red“ function in
teletext.
37. P.P: picture mode/ Active the „green“
function in teletext
38. Yellow: Active the yellow funktion in
teletext
39. P.S: sound mode/ Active the „blue“
function in teletext.
40. P+: TV Channel +button.
10
46. : play
48. : pause
49. : Fast backward
50. : Stop
51. : Fast forward
THE MENUS
Using the menus
For all the buttons mentioned below, you can use those on the front panel, or you can use
•
those on the remote control.
• To see the menus, press the MENU button. The first will show either：
-the VIDEO menu, if the set is switched to TV , AV , S-video , SCART, DVD
-the PC menu, if the set is switched to PC-RGB.
Press the MENU button again, to see the other menus ：
-another press to see the AUDIO menu
-another press to see the TV menu (only when switched to TV)
-another press to see the GENERAL menu
-another press to see the menus off.
• To select a menu item,for example COLOUR, press the CH+ and CH- buttons to
• scroll up and down the list.
• When a menu item is highlighted, use the VOL+ or VOL-buttons to change the setting.
English
When you have changed the settings, you can exit from the menu：
• by waiting fifteen seconds without pressing any buttons,
• by pressing the MENU button few times until the menus turn off.
11
THE MENUS
The Video menu
The first press of the MENU button will show either：
• the VIDEO menu, if the set is switched to TV, AV, S-Video, SCART, DVD.
• the PC menu, if the set is switched to PC –RGB. (see page 10)
Brightness
Use the VOL+ or VOL- buttons to
adjust the brightness of the picture.
Contrast
English
Use the VOL+ or VOL- buttons to
adjust the contrast of the picture.
Colour
Use the VOL+ or VOL- buttons to
adjust the colour of the picture.
Sharpness
Use the VOL+ or VOL- buttons to
adjust the sharpness of the picture.
The PC menu
The first press of the MENU button will show either：
• the VIDEO menu, if the set is switched to TV, AV, S-video, SCART, DVD. (See page 9)
• the PC menu, if the set is switched to PC-RGB.
12
THE MENUS
The PC menu
Brightness
Use the VOL+ or VOL- buttons to adjust the
brightness of the picture.
Contrast
Use the VOL+ or VOL- buttons to adjust the
contrast of the picture.
Color setting
Use the VOL+ or VOL- buttons to select
from 6500k, 9300k or USER.
If you select USER, you can use the VOL+
or VOL- buttons to adjust the RED.
Green and blue values individually. Press
MENU button when you have finished adjusting .
Auto configure
Press the VOL+ button to have the following
settings configured automatically：
Horizontal and vertical position
Use the VOL+ or VOL- buttons to adjust the position of the picture on the screen.
Phase
Use VOL+ or VOL- buttons to adjust the phase of the ADC sampling clock relative to the Hsync signal, until a stable image is obtained.
Clock
Use the VOL+ or VOL- buttons to adjust the pixel clock frequency, until the image size is maximized for the screen.
English
13
THE MENUS
The Audio Menu
Press the MENU button again to see the AUDIO menu .
English
Volume
Use the VOL+ or VOL- buttons to adjust the volume of the sound.
Balance
Use the VOL+ or VOL- buttons to adjust the left/right balance of the sound.
Audio preset
Use the VOL+ or VOL- buttons to select from PERSONAL, VOICE, MUSIC or THEATRE
If you select personal, you can adjust the following settings；
Treble and bass
Use the VOL+ or VOL- buttons to adjust the tone of the sound.
14
THE MENUS
The TV menu
Press the MENU button again, to see the TV menu. (only if switched to TV )
Channel：
Use the VOL+ or VOL- buttons to select a channel.
System：
Use the VOL+ or VOL- buttons to select from
DK, BG I or L TV display systems.
Skip：
Use the VOL+ or VOL- buttons to turn the chan-
nel ship：
• ON –this channel will be shipped when
changing channel using the CH buttons
• OFF-this channel will be included when
changing channel using the CH buttons
AFC :
Automatic frequency control：
Use the VOL+ or VOL- buttons to turn AFC On or OFF
Fine Tune：
Use the VOL+ or VOL- buttons to fine tune the frequency if you are having Press with a week
signal on the current channel. The AFC will turn off if you use the fine Tune controls.
SWAP：
Press the VOL+ buttons to enter the SWAP menu, press the VOL+/- button to select the channel that you want the program to be put in “FROM” menu, then press the CH- button to go to
the “TO” menu, press the VOL+/-button to select the channel Whose program you want, press
the VOL+/-button to confirm if “SWAP” menu.
Manual search
Press the VOL+ button once, then again to select from down or up
Press the MENU button to start the manual station search . When the search is finished, the
first station found will be allocated to the current channel.
Auto Search
Press the VOL+ button once . Use the VOL+ or VOL- buttons to select the DK/BG/I or SECAM
L mode then press CH+ and CH- to select yes or no, press MENU button to confirm, The automatic Station Search will start . When the searching is finished, then for example, if 12 station
have been found, they will be allocated to the first 12 channel.
English
15
THE MENUS
The General menu
Press the MENU button again to see the GENERAL menu.
Language
Use the VOL+ or VOL- buttons to select from
a number of European languages.
Blue Screen
Use the VOL+ or VOL- buttons to turn the blue
screen ：
ON –the screen will turn blue when the signal
strength is very poor.
English
OFF-the picture and sound will be noisy when
the signal is very poor.
(Use this function if reception cannot be improved, to stop the screen from turning blue
screen)
Noise Reduce
Use the VOL+ or VOL- buttons to turn the noise reduction system：
ON: to reduce noise when reception is poor
OFF: improve picture and sound quality when reception is good.
Input Source
Use the VOL+ or VOL-buttons to select which input source to use ：
TV, SCART, PC-RGB, AV or S-video, DVD
Reset
Press the VOL+ button to return the set to the factory default setting.
All the setting in the VIDEO, PC and AUDIO menus, and blue screen in the GENERAL menu
will be returned to be the settings shown in this user guide.
16
Any Problem
Any Pro blem
Problem Solution
THE MENUS
TV won’t switch on
No picture
No sound
Picture is wrong
colour
The picture is
unstable when
used with a PC
• Check the mains cable is connected properly to both the
mains supply and the mains adapter
• Check the cable from the mains adapter is connected prop-
erly to the set.
• The electronic circuit may have reset. Pull the plug out, wait
for 60 seconds, then plug back again.
• Check the aerial or other input is connected properly.
• Check that the correct input is selected, using the TV/AV
button or the GENERAL menu.
• Check the brightness and contrast settings in the VIDEO or
PC menu.
• Check that the VOLUME isn’t turned down, or the MUTE
button pressed.
• Check that the audio cables are connected to the correct
inputs.
Check that the correct input is selected, using the TV/AV button or the GENERAL menu.
Check that the settings in the PC menu match the video output
settings of the PC.
English
There are a few
coloured spots on
the screen
• High resolution LCD screens often have a small number of
faulty pixels.
• This is normal and within the bounds of our quality control
checks.
17
Introduction
About DVD
DVD OPERATION
•
Edge and/or the center spindle hole .
Do not touch the disc surface.
DVD (Digital Versatile Disc) is a digital
video medium
Under the MPEG ll format, featuring a
variety of revolutionary entertainment
capabilities . The MPEG ll video compression technology provides capacity for an
Excellent picture of minimum 500 lines
resolution on
Screen, up to 8 language soundtracks, up
English
to 9 views from different camera angles
and up to 32 language
Care of disc
Video disc contains high-density compressed date
REMARK
Some features contained in this DVD
player are related to the DVD disc’s software.
Some features cannot be performed if
the disc does not support the feature, or
requires special settings.
Check the features printed on the disc’s
packing or follow the instructions of the
Disc’s on screen menu.
Disc information
that needs proper handling
• Hold the disc with fingers . Hold the
disc’s outer
• Do not bend or press the disc . Do not
expose the disc to direct sunlight or
heating sources . Insert the disc with
the data side that is facing user.
•
Store discs in cabinet vertically, in dry
condition prevent exposure to ：
• Direct sunlight
• Heat or exhaust from a heating
device
• Extreme humidity.
• Clean the disc surface with a soft, dry
cleaning cloch. Wipe the disc surface gentely, radically, from center.
• Toward the outer edge .
• Do not apply thinner, alcohol chemical
solvent, or Sprays when cleaning. Such
cleaning fluids will Permanently damage
the disc surface.
•
18
DVD OPERATION
Introduction
Disc type DVD CD
Decoding
Method
Capacity
Disc size 12cm/8cm 12cm/8cm
Horizontal
Resolution
Subtitles 32 -
Sound
tracks
Symbol
Subtitles (provided by the DVD disc itself which supports
These features )
Digital/mpeg Digital
Single-layer/Single sides
4. 7GB=2hr
Single-layer/Double sides
8. 5GB=4hr
Double-layer/Single side
9. 4GB=4. 5hr
Double-layers/Signals sides
17GB=8hr
500 line up -
8 1
650MB=74min
English
19
DVD OPERATION
OSD for DVD
An On Screen Display (OSD) indicator will be displayed at the upper part TV screen when
certain functions are executed, or when pressing the OSD button on the remote control.
The OSD indicator is a user friendly interface designed to display the status of playback type .
When a different disc is loaded (DVD, CD, MP3 ready); the OSD indicator bar will be different.
The OSD bar will appear automatically if it is activated by pressing the OSD button,
Press the OSD button again and a new status bar will appear. Press OSD button a third
time and the OSD bar will disappear. When OSD indicator bar appears, press other
button, the OSD indicator bar will disappear automatically.
English
20
Reading of a DVD
In progress
Total titles numbers
Reading time
Chapter
Chapter in progress
OSD for DVD
DVD OPERATION
English
Track subtitle
Audio format Multiple angles
Current MPEG4 files
Total MPEG4
files
Reading time
21
Function Buttons
DVD OPERATION
English
Press OSD button.
To show the time and status information.
To open and close the disc tray.
Press OPEN button on the front
panel or the remote.
Press PLAY button to play the disc.
Press PAUSE button to pause (still
picture)
Press PLAY button to resume normal playback.
Press STOP button to stop in two
modes:
• Press STOP button once.
Stop memorizes the interrupt position and the
OSD shows PRESTOP.
Resume play by pressing
PLAY button.
• Press STOP button twice
completely stop disc. The
OSD shows “STOP” and the
PLAY button will resume
disc.
Press this button skip advance DVD
chapter or CD track.
Press this button skip backward
DVD chapter or CD track.
NOTE:
• Player will not skip forward or
backward during “WARNING”
section of a DVD disc.
• Single chapter DVD or single
track CD cannot skip.
Press this button to fast backward
through the disc. Repeatedly press
the button.
Press this button to fast forward
through the disc.
Repeatedly press the button will
increase the search speed.
Press PLAY button to resume
normal playback.
NOTE:
• The player is muted in fast for-
ward or fast backward this mode.
• Player will not fast forward or fast
backward during WARNING
section of a DVD disc
22
DVD OPERATION
Function Buttons
The player is muted in SLOW mode. Press SLOW button to play at slow motion.
Repeatedly pressing the button will decrease the slow speed.
Press RETURN button returning to the upper level menu
DISC TITLE / MENU
While playing a DVD, press the
MENU button return to the DVD
disc start menu.
Press PLAY button to resume play
from where you previously stopped
it.
While playing a DVD, press the
TITLE button return to the beginning of the DVD disc.
Select an item in menu
In a DVD disc start menu or in the player’s setup menu.
NOTE:
• Some DVD discs refuse the title
Press DIRECTION button to highlight function icons.
Press ENTER button to confirm a selection.
Numerical key pad
(Random Program access)
1) To direct access a DVD chapter or a CD track, input the desired
DVD chapter or CD track number using the numerical key pad.
2) Input data for the DVD disc start menu or the player’s setup
menu.
English
function.
23
Function Buttons
DVD OPERATION
NOTE
Some DVD discs do not allow direct access function.
Repeat section A-B
To repeat playback a specific section of a disc.
English
• Press the A-B button at the starting point of the desired section, “REPEAT
A-” display on screen.
• Press the A-B button again, at the end of the desired section, “REPEAT A-
B” display on screen. The desired section A to B until the function is cancelled.
• To cancel the function, Press the A-B button again return to normal play.
NOTE
Some DVD discs do not allow A-B function.
Repeat
Repeatedly playback desired Title, Chapter or Track
REPEAT
Press PEPEAT button repeatedly to select the repeat mode.
In DVD mode In CD mode
REP. CHAPTER Repeat chapter REP. 1 Repeat track
REP. TITLE Repeat title REP. ALL Repeat disc
REP. OFF Repeat off REP. OFF Repeat off
NOTE
Some DVD discs do not allow repeat function
24
.
Function Buttons
DVD OPERATION
Multi angle / subtitle / language
While playback a DVD disc
Press ANGLE button repeatedly
to select the desired camera
angle. A DVD disc may contain
up to 9 selectable camera angles.
While play a DVD disc, Press
SUB-T button repeatedly to select the desired subtitle, A DVD
disc may contains up to 32 selectable subtitles.
While playback a DVD disc,
Press LANGU button repeatedly
to select the desired audio sound
track. A DVD disc may contains
up to 8 selectable audio sound
tracks.
NOTE:
DVD disc start menu may contains set up
of angle, Subtitle and Audio soundtrack
selection. You may do the selection in
the disc start menu.
ZOOM Press the ZOOM button
repeatedly TV Screen display:
ZOOM X2-> ZOOMX 3->
ZOOMX4->ZOOMX1/2 ->ZOOMX1/3>ZOOMX1/4->ZOOMOFF
When playback the JPEG. Press the
ZOOM button display the zoom x1/2,
x1/3, x1/4, press direction button to rotate
picture. While display the zoom x2, x3,
x4, press direction button to move picture
position.
In DVD mode
When the program menu
appears input the Title and
Chapter Number
PLAY: Press PLAY button to start
program play.
CLEAR: Press CLEAR button if
you want to cancel the wrong
information you input. Press CLEAR
again to cancel all the tracks.
PROG:Press PROG button to
quit the program menu.
In CD mode
When the program menu appears, input the Track number,
press ENTER, when the
programming is completed.
PLAY: Press PLAY button to
start program play.
STOP: Press twice STOP button
to quit the program mode.
CLEAR: Press CLEAR button if
you want to cancel the wrong
information you input before or
cancel the desired track. Press CLEAR
again to cancel all the tracks.
English
25
DVD OPERATION
Function Buttons
PROGRAM
To program play a disc in a desired sequence.
Press PROG button, to enter
the program menu.
Setup Menu
Press the SETUP button to enter the player's setup menu. Setup menu is a
Setup menu see "SET UP MENU" of this instruction manual.
English
Various features of the player can be adjusted in the SETUP menu.
facility for the owner to adjust the detail setting of the player. For the detail of
1. Press SETUP button SETUP menu appears.
2. Press the UP/DOWN button to highlight the desired menu.
NOTE
Single track disc cannot be programmed.
Some DVD discs do not allow
program editing.
System Setup
In STOP mode, press SETUP button Highlight SYSTEM SETUP. Press UP/DOWN
button to select the subtitle. P res s ENTER
button, the screen displays submenu.
• Press UP/DOWN button to
highlight the desired time
• Press ENTER confirm your selected item.
26
DVD OPERATION
Setup Menu
TV System
There are NTSC/PAL/AUTO three modes,
and choose one mode according your TV
mode.
If the TV mode is not suitable as the DVD
player screen will blink and become colourless.
The default setting: PAL
TV Type
1. 4:3 (pan scan): It is suit to the common size
TV. When playing, the picture will be cut .
so that the TV screen is filled with the
picture. 2. 4:3 (letter box): when the player
connect to the commonly size TV, please
select the type. The top and bottom of TV
screen will display black frame.
3. 16:9 (Wide Screen): When the player connects to the wide screen TV, PLS select the
type.
The default setting: 4:3(pan scan).
English
TV Type
Move the cursor the PASSWORD item and
press ENTER button to confirm and then
input the secret code “8357” (if it is the first
use). After confirmation, you are required to
input new secret code and then press ENTER “button” to confirm.
Warning: Please remember the new secret
code, otherwise you will not be able to
change the parental control. Please contact
the agent or our company if you forget the
secret code.
27
DVD OPERATION
Setup Menu
There are total eight levels of this control.
Eight levels as follow:
1. KID-SAFE; 2. G; 3. PG; 4. PG13; 5.
PG-R; 6. R; 7. NC-17; 8. ADULT; The first
level discs are open to people of everage
and eight level only suitable for the adult .
If you want to change the Parental control
setting, enter the user’s age control item
and then enter four digital secret code.
The default secret code is 8357(if you are
using this player for the first time, just
input this code ). If the input code has
been confirmed, the level setting up menu
English
will appear. Move the cursor to choose
the expected level and press ENTER
button to confirm and store it .
Resume
The DVD player is able to remember last
disc position. If this option is set to „ON“,
you can continue watching DVD at the
position you stopped, even in case the
device has been switched off in the
meantime
Default
This is the factory default setting up . When
choose “RESTORE”, the previous setting
up, by the user will be cancelled and the
player will come to the factory setting up
state .
28
DVD OPERATION
Setup Menu
Language Setup
In STOP mode, press SETUP button
Highlight LANGUAGE.
Press UP/DOWN button
Press ENTER button, the screen displays
submenu.
Press UP/DOWN button to highlight the desired item
in the LANGUAG menu“：”
Press ENTER to confirm your selected item.
Press SETUP button SETUP to quit.
Audio Lang
Select the disc Audio setting.
Press ENTER to confirm the selection.
Press SETUP button to quit.
English
29
DVD OPERATION
Setup Menu
Sub Lang
Select the disc Subtitle setting. Press to ENTER confirm the selection. Press SETUP
SETUP) to quit.
button (
English
Menu Lang
Select the disk Menu Lang setting.
Press to ENTER confirm the selection. Press
SETUP button to quit.
Audio setup
In STOP mode, press SETUP button, highlight AUDIO SETUP. Press ENTER to enter
next sub-menu.
Downmix
This setting is suitable for films. If you only
need two channels to enjoy music, it’s recommended to select the second option.
30
Setup Menu
Audio Out
DVD OPERATION
English
NOTE
Some digital output is NOT in use, it is recommended to turn “OFF” the digital output
setting for the purpose on minimizing circuit
inference.
Daul Mono
Follow the operating instructions stated in
“setup” to select the desired option in the following figure.
If you have Dolby digital output your amplifier/decoder, you may select stereo, left, right and
mixed sound accordingly.
31
TROUBLESHOOTING
Should your DVD player develop a problem, please check below before requesting service:
Symptom Check and Action
No disc, load a disc.
Disc has been loaded upside down. Place the disc with the label side up.
Disc’s region code does not match to the player.
Does not play
English
No Picture
noise/distorted
Picture not full
screen
Problem
message dis-
play
on screen
Disc’s rating level is higher than the player’s rating level setting.
Disc is not correct type for the player.
Disc is damaged or power on for one or two hours.
Moisture may be condensed inside the player. Remove the disc and leave
the unit power on for one or two hours.
Check the system connection is proper and secure.
Check if the connection cables are damaged.
Clean the disc.
The disc is dirty or damaged. Clean the disc or try another disc.
Select the screen format from the player’s SETUP MENU.
See “SETUP MENU” of this manual.
Select the screen format from DVD disc menu.
Following message will display when there is a problem with the loaded
disc”
1. “WRONG REGIONAL DISC
player.
2. “WRONG PASSWORD
level higher than the player’s rating level setting.
3. “WRONG DISC
detection software. When the player detects a problem disc or a damaged disc, the player may keep playing the disc at lower quality or
stop playing, depending on the damage level of the disc.
”: The player is equipped with automatic disc quality
”: Disc’s region code is not match to the
”: The player refuse to play a disc with rating
32
TROUBLESHOOTING
Symptom Check and Action
Cannot SKIP
or SEARCH
Remote control
des not function
Some discs are programmed that do not allow users to SKIP or
SEARCH a some sections, especially at the beginning WARNING
section
Single Chapter disc cannot apply SKIP function.
Remove the obstacles between the remote control and the player.
Point the remote control towards the remote sensor on the player.
Check if the batteries of the remote control have been loaded with
correct polarities.
Replace the batteries of the remote control.
English
33
USB+CARD READER OPERATION
Support Card Reader and USB Storage Device
Press “source” key on RC and select USB item :Insert the USB Storage Device into the USB
slot, and the player will auto search the directories saved MP3/JPEG files . After searching, it
will auto go to the first directory saved MP3 files (to the disc containing both MP3 and JPEG
files ;To the disc containing single type of files, it will go to the first directory) and play the first
song in the directory (File name is highlighted). The screen displays as the picture below:
English
Current
directory
name
The playing file is
MP3 or WMA
The playing file is a
JPEG or JIF picture
Current MP3/JPEG file name.
If a JPEG file playing, the name
should be *. jpg
The slide bars
will be moved
down while
file moves
The playing file is a
video file.
File Switch Region: Display
the file type of the playing
and the switching
34
USB+CARD READER OPERATION
1. Use the Arrow buttons to enter the Directory Region and highlight the desired directory,
then the first track under it starts playback. You also can use the arrow buttons to enter
the File Region and select the file you want to play .
Notes:
• With pressing the Left and Right arrow buttons, you can activate Directory Re-
gion, File Region and File Switch Region separately.
• The highlight in Directory Region and File Region is shown as the picture on left
page; While highlighted, a transparent rectangle appears
• In File Switch Region, you can press the Left and Right arrow buttons to switch
the highlight, then press Enter; the ” ” “ ” and “ ”Button is illustrated in
the left side picture. For example, if a disc with MP3 and JPEG files but without
any Video files is loaded, the color of the letter “ ” and “ ” will be white and
“ ” black. If a MP3 file playing, “ ” turns red.
• When playing a JPEG picture on discs containing WMA, MP3 and JPEG files,
press the Return button to return to JPEG list.
• You can press the Numeric buttons to select the file you want to play. For exam-
ple, if you desire the 15
press “5”, the 15
Notes:
• When playing a disc with MP3files, no video can be displayed at the same time.
• You can press the “PREVIEW” buttons to get helpful message.
• When playing JPEG picture, press the Program button to choose the picture
transition mode. There are 17 transition modes available. Press Program repeatedly to activate the function and choose the desired switch mode. Following transition modes are available :Spread from Left Up to Down, Spread from Down to
Left, spread from Left to Right, Spread from Right to Left, Spread from Left Up to
Right Down, spread from Right UP to Left Down, Spread Left Down to Right Up,
Spread From Right Down to Left Up, Spread from Center to Up /Down, Fold from
Up /Down to Center, old from Left/ Right to Center, Horizontal Shutter, Vertical
Shutter, Fold from the Corners to the Center, and Play, Off .
th
th
track in current list, press the “10+” Button once, then
starts playback.
English
35
USB+CARD READER OPERATION
2. Press “source” key on RC and select CARD item: Insert the MMC /SD /MS card into the
card reader slot, and the player will auto search the directories saved MP3 /JPEG file .
3. Press “source” key on RC and select DISC item: Insert the DISC into DVD loader, the player
will come back to play disc status .
English
36
FEATURES, SPECIFICATIONS
Features
High quality display
VGA, RF, Video, S-VIDEO, DVD, SCART
Stereo audio inputs
Automatic or manual channel search
Auto-shutdown to save power when no signal input
Specifications
TV
TV System Pal Secam
Screen size 19”(diagonal)
Aspect ratio 16:10
Resolution 1440(3RGB) ×900
Response time 8ms
Aerial input 75Ω(unbalanced)
Audio output power 2×3W
Mains power 12V 5A
Power consumption 60W
Remote control Yes
Type infra-red
Control distance 8m
Control angle 30(horizontal )
Batteries 2×1. 5V size AAA
Dimensions
Weight 11Kg
English
37
GLOSSARY
5.1
5.1-multichannel encoding means, that 5 audio channels with full frequency response
are present (left, center, right, surround left, surround right) plus a subwoofer channel
(represented by the „.1”) providing deep humming frequencies you are used to know
from modern cinemas. Both Dolby Digital
and –decoding.
Aspect ratio: 4:3 and 16:9
Full Frame refers to programs developed for TV display with an aspect ratio of 4:3.
Widescreen refers to programs developed for screens with an aspect ratio of 16:9.
If a widescreen program is displayed on a 4:3 screen, the picture will have black borders
English
on top and bottom.
CD
A CD (Compact Disc) is a metal-coated plastic disc. It has a diameter of 12 cm and a
thickness of anout 1,2 mm. It was developed by Sony and Philips in 1985. The advantages are digital storage of music enabling very natural sound reproduction. Beyond this,
the data is stored more compact, the handling is easy. The long lifetime of the media and
the fact that usage does not decrease quality made the CD the ideal storage media.
In the meantime, 12 different storage media have been developed from the first CD. The
mostly used are CD-DA (Compact Disc - Digital Audio) , CD-ROM (Compact Disc - Read
Only Memory), and the DVD (Digitale Versatile Disc).
One can store about 74 to 80 minutes of music on a CD (-DA). This is equal to 650 to
700 MB. Signal transmission is performed touchless with a laser beam. The CD is being
read from the middle to the outer side. The data or music is recorded in a spiral from the
middle to the outer side.
A CD has pits and lands, the distance is about 1,6 mm. The laser light created by a laser
diode passes different mirrors and prisms and then is focused by a lens to a laser beam.
This laser beam scans the data spiral of the CD. On the pits, the laser beam is reflected
in another direction and is detected by a photocell. The photocell transmits the signal to
a microprocessor which converts the digital data to an audio signal. The rest is done by
the sound system.
Component-Signal
please refer to YUV
Contrast
Means the range of luminance between the brightest and the darkest pixel which can be
displayed.
Color temperature
The color temperature affects the way a picture looks like. If it is to high or to low, the
picture does not look naturally. The color temperature is measured in Kelvin. An optimal
value for video pictures is 6500 degree Kelvin.
®
(including AC3) and DTS® support 5.1-coding
38
GLOSSARY
CVBS
Composite Video Interface. The video signal is transmitted via a single signal line. CVBS
should only be used, if your playback device does not offer other interfaces for connection with you Xoro TV set, as CVBS due to technical reasons delivers worst quality of all
available interfaces (please also refer to YUV, S-Video, SCART and RGB). The CVBS
interface can easily be identified from the yellow colour of the RCA jack.
Dolby Digital
Dolby Digital
digital media as DVD, digital TV and satellite transmission. Different from the codecs
Dolby Surround
surround sound in a stereo recording, Dolby Digital
different audio channels keep completely separated during encoding and decoding.
Dolby Digital 5.1 is industry standard for coding of DVD movies with surround sound.
DSP
Digital Signal Processor. Microprocessor for digital processing of signals. Virtual Surround for example is created with a DSP.
®
DTS
DTS
tichannel surround system from Digital Theater Systems. Similar to Dolby Digital
up to 5.1 channels. Different from Dolby, the data rate can be far above 1 Mbit/sec so the
sound is not compresses as strong as in Dolby Digital
ity.
The frequency range is from 20Hz to 20kHz at 20Bit, but the subwoofer channels only
transmits frequencies below 80Hz. The coding system also is called CAC.
DVI
Digital Video Interface. Transmits video signals digitally and in a very high quality. With
DVI, HDTV signals can be transmitted.
DVB
Digital Video Broadcasting. Standard for digital transmission of video signals. There are
DVB-S (DVB via satellite), DVB-T (DVB via antenna) DVB-C (DVB via cable).
DVD
The DVD (Digital Versatile Disk) was introduced in 1995 and is a storage media with a
large capacity.
While a standard CD can store 650 MB of data, the DVD can store up to 9 GB. Especially when it comes to video playback, a large storage capacity is important. Beyond its
high capacity, the consumer enjoys high quality video and audio. A DVD can store up to
®
5.1
®
5.1 is a system for transmission and storage of 5.1 channel sound on
®
and Pro Logic® who do not work with channel separation to encode the
®
is a coding standard similar to Dolby Digital®. DTS Digital Surround® is a mul-
®
is a discrete system where the
®
it uses
®
resulting in a higher sound qual-
English
39
GLOSSARY
8 different audiostreams, so in best case, the movie can be watched in 8 different languages
Photo-CD (JPEG CD)
A Photo-CD is a storage system for image storage on a CD-ROM in a platform independent multi resolution structure (support of different resolutions and file formats, e.g.
JPEG, BMP, etc). As a single camera film dies not fill a complete CD, more films can be
added to the CD at a later time. A CD-ROM drive must be multisession enabled to load
images from a Photo-CD.
English
GUI
Graphic User Interface. See OSD
HDCD
Pacific Microsonics has developed a digital audio technology using the full potential of a
CD. The HDCD process (High Definition Compatible Digital) is a patented coding and
decoding process transporting the complete details of a high resolution “master recording” to a CD. There were several attempts to improve the sound quality of CD’s, but
none which could be compared to HDCD process.
HDTV
High Definition Television. Standard for transmission and storage of high resolution
video. To get the full quality of HDTV, both devices (playback device and TV set) must
support HDTV
Hosiden-connector
4-pin connector for S-Video connections.
HUE
HUE settings affect the colour balance of the picture.
Interlaced
The picture is created by writing two half pictures with a 1 line set-off on the screen. This
is standard on conventional 50 Hz TV sets.
Kodak Picture CD
The KODAK Picture CD
stored at an excellent resolution of 1024 x 1536 pixel. On the KODAK Picture CD, the
images of your camera film strip are stored. It is not possible to add pictures at a later
point of time.
Note: There also are „Kodak Foto CDs
mat, your DVD player cannot playback these media.
®
®
is the ideal media for allround photographers. All pictures are
®
“ available. As they have a proprietary file for-
40
GLOSSARY
LCD
Liquid Cristal Display. The picture is created with 3 layers of liquid crystals (red, green,
blue) with backlight. Depending on combination and brightness of these three colors, up to
16.7 billion colors can be displayed
LPCM
LPCM stands for: Linear Pulse Code Modulation.
Digital, uncompressed audio recording. Standard on Audio-CDs.
MP3
MPEG 1 Layer 3 Codec, or short MP3, was developed in 1987 by Fraunhofer Institut für
Integrierte Schaltungen and was a revolution in audio compression. In 1992 it became
part of MPEG-1 video format. As MP3 offered high quality audio at incredible small file
size, it became an won standard. With this codec one can compress audio files to about 1
MB / minute.
MPEG-4
MPEG-4 is a standard used primarily to compress audio and video (AV) digital data. Introduced in late 1998, it is the designation for a group of audio and video coding standards
and related technology agreed upon by the ISO/IEC Moving Picture Experts Group
(MPEG). The uses for the MPEG-4 standard are web (streaming media) and CD distribution, conversation (videophone), and broadcast television, all of which benefit from compressing the AV stream. MPEG-4 absorbs many of the features of MPEG-1 and MPEG-2
and other related standards.
By MPEG-4 could be used a lot of different audio compression method. Most popular are
MP3 and AC3.
NTSC
Widespread TV standard, espacially in US and Asia. 525 (480 viewable) Lines and 60 Hz
refresh rate. Describes the way the video information (brightness, color, refresh rate etc.)
is transmitted. Within Europe, this video standard only appears on imported media (like
US DVDs).
OSD
The OSD (On Screen Display) is all the menus and options shown on the screen.
PAL
European TV standard. PAL stands for Phase Alternation Line; refresh rate: 50 Hz, Zeilenauflösung: 625 Lines, 576 visible lines. Describes the way the video information
(brightness, colour, refresh rate etc.) is transmitted.
PBC
PBC stands for playback control. This function can be used to show a menu on Video
CD’s (if contained on the VCD). One can move in this menu with the arrow keys and se-
.
English
41
GLOSSARY
lect the desired function with “enter”.
PiP
Picture in Picture. Display of an additional moving picture on the TV screen (e.g. a TV
program in the right corner while watching a DVD)
Pixel
Describes the resolution. The more pixel a TV or video program contains, the higher is the
resolution and the higher is the sharpness
Pro Logic
Dolby Pro Logic
English
contained in the stereo track of Dolby Surround
TV shows). Dolby Surround is a matrix coding system mixing four channels (left, center,
right, surround) to a stereo track. A Pro Logic decoder separates these four channels
during playback. Without Pro Logic decoder, the program only has stereo sound
Progressive Scan
Progressive Scan writes a whole picture in one step, while the normal interlaced TVpicture is composed of two half pictures. It delivers a significally enhanced picture, especially when used on vide beamers, PC monitors or LCD TV.
RGB
Red Green Blue. Describes the way of transmission and display of video signals. The
three in TV systems used colours red, green and blue are transmitted separately. When
used for connection between playback device and TV set, it delivers a quality similar to
YUV.
RS232
RS232 is a well known PC interface for data transfer. In home entertainment devices, it is
usually for reprogramming purposes or to load new firmware
S/PDIF
S/PDIF (Sony/Philips Digital Interface) is a digital transmission standard for audio data.
S/PDIF can transmit audio files from one source to another without having to leave the
digital transmission which would result in worse quality.
S-Video
Describes the way video signals are transmitted. With S-Video, luminance and color information are transmitted separately. S-Video interface can easily be identified by its 4-ports
in a round connector.
SECAM
French TV standard. It is also used outside France in some Easter European countries.
Refresh rate is the same as in PAL standard (50 Hz). The signal produces 625 TV lines.
®
®
is a matrix decoder for decoding the four surround sound channels
.
®
encoded programs (e.g. VHS movies or
.
42
GLOSSARY
Super Video CD (SVCD)
SVCD stands for Super Video CD. SVCD’s are very similar to VCD’s, one can store 35 – 60
minutes of high quality video with up to 2 Stereo audio tracks and 4 different subtitles. All Xoro
DVD players can play SVCD’s.
UHF
Ultra High Frequency - frequency band for transmission of TV program via air or cable
(analogue)
Video CD(VCD)
VCD stands for "Video Compact Disc". VCD’s are similar to normal CDs. They contain movies
with sound. A VCD can store 74 to 80 minutes of video with stereo sound. For the storage of
audio and video, MPEG-1 is used. All Xoro DVD players can play VCD’s.
White balance
Important setting to ensure white parts in pictures really look white. Also refer to color temperature
YPbPr
please refer to YUV
YUV
Videosignal with separated transmission of color and brightness information. Similar to RGB,
the signal is transmitted via tree separate RCA cables. Also called Component Signal. YUV
delivers best signal quality available with analogue signal transmission.
VGA
Video Graphics Interface. Standard for transmission of video signals in the PC area.
VHF
Very High Frequency - frequency band for transmission of TV program via air or cable
(analogue)
English
43
Моноблок 19״ ЖК ТВ + DVD
Xoro HTC 1900w
Руководство пользователя
ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
Перед началом эксплуатации моноблока, пожалуйста, внимательно
прочтите руководство пользователя!
Моноблок следует подключать к сети электропитания только с тем
напряжением, которое указано на адаптере.
Для предотвращения перегрузки не используйте одну и ту же
розетку электропитания для нескольких приборов.
Будьте осторожны, не располагайте шнур электропитания в местах,
где на него можно наступить.
Обязательно выключайте моноблок, когда он не используется. Если
Вы не планируете использовать моноблок длительное
время,отключите его от электросети.
Не допускайте попадания жидкости или влаги на моноблок или на
ПДУ (пульт дистанционного управления).
В случае возникновения любой из перечисленных ниже ситуаций,
необходимо отключить телевизор от электросети и обратиться в
сервисный центр:
повреждена вилка сетевого шнура или сам шнур;
внутрь корпуса попала жидкость или прибор подвергся
воздействию влаги;
посторонний предмет попал в вентиляционное отверстие;
моноблок функционирует нестабильно.
Не открывайте корпус устройства. Внутри устройства нет узлов,
требующих обслуживания пользователем. При необходимости
обращайтесь только к квалифицированным специалистам.
Во избежание протечки удаляйте элементы питания из ПДУ, когда:
срок службы батареек истек
ПДУ не используется в течение длительного времени.
Не бросайте батарейки в огонь.
Убедитесь, что моноблок расположен на расстоянии не менее 5см
от стены или мебели.
Никогда не стучите и не расшатывайте экран по каким-либо
причинам.
Не допускайте попадания капель жидкости на ПДУ и никогда не
разбирайте ПДУ.
Чистите моноблок, используя только мягкую, чистую, сухую ткань.
Не допускается использование растворителей.
Рyccкий
3
СОДЕРЖАНИЕ
Требования безопасной эксплуатации
Электрическая ...........................................................................................3
Физическая ................................................................................................3
Комплектация.....................................................................................................5
Подключение
Тыловая панель .........................................................................................6
Первое включение ..................................................................................... 7
Кнопки управление на фронтальной панели ...........................................7
Описание копок управления......................................................................8
Пульт дистанционного управлении (ПДУ)
Правила использования ПДУ....................................................................8
Кнопки управления на ПДУ .......................................................................9
Рyccкий
Экранные меню настроек
Работа с меню..........................................................................................11
Настройка изображения (Video меню)....................................................12
Настройка изображения, передаваемого с РС (PC меню .................... 13
Настройка звука (Audio меню)................................................................. 14
Настройка видеосистемы телевизора
Общие настройки (General меню) ..........................................................16
Некоторые неисправности телевизора и способы их устранения ...............17
Работа с DVD проигрывателем
Введение ..................................................................................................18
Экранное меню DVD проигрывателя......................................................20
Основные правила управления воспроизведением .............................22
Меню настроек ........................................................................................26
Возможные неисправности DVD проигрывателя
и способы их устранения.........................................................................32
Работа с устройством чтения карт памяти и USB накопителями ................34
Основные особенности ...................................................................................37
Спецификации .................................................................................................37
(TV меню)..................................15
4
Моноблок Xoro HTC 1900w
КОМПЛЕКТАЦИЯ
Рyccкий
ПДУ
Адаптер питания Шнур питания Руководство
пользователя
Проверяйте комплектацию при покупке изделия. Пожалуйста,
сохраняйте упаковку. Она Вам понадобиться для безопасного
перемещения телевизора.
5
ПОДКЛЮЧЕНИЕ
Тыловая панель
Номер Название Функциональное назначение
Рyccкий
1
2
3
4
5
6
7
8
9
10
11
12
R F
S_video
CVBS
AV_R
AV_L
VGA
PC audio
in
SCART
Power
Coax
USB
Card
DC_IN
Антенный вход для подключения комнатной или
внешней антенны.
Видео вход сигнала S-video (для подключения DVD
проигрывателя или видеомагнитофона)
Видео вход композитного сигнала CVBS (для
подключения DVD проигрывателя или
видеомагнитофона)
Аудио входы правого и левого каналов внешнего
устройства
Вход для VGA видео сигнала от компьютера
Вход для аудио сигнала от компьютера
Разъем SCART (для подключения DVD
проигрывателя или видеомагнитофона)
Разъем электропитания
Коаксиальный цифровой аудио выход (для
подключения к AV ресиверу)
Разъем USB для подключения внешних USB
накопителей
Устройство чтения карт памяти MMC/SD/MS
Разъем для подключения адаптера электропитания
6
ПОДКЛЮЧЕНИЕ
Первое включение
1. Подключите антенну или внешние источники сигнала к соответствующим
разъемам на тыловой панели устройства. (Смотри страницу 6).
2. Подключите кабель адаптера постоянного тока к разъему электропитания
на тыловой панели устройства.
3. Подсоедините кабель электропитания к разъему адаптера постоянного
тока и вставьте вилку кабеля в розетку электросети.
4. Включите электропитание нажатием кнопки POWER на фронтальной
панели или на ПДУ. Индикатор питания LED загорится зеленым светом.
5. Используя кнопку AV на фронтальной панели или на ПДУ, выберите один
из источников видео сигнала: TV, PC-RGB, AV, S-video, SCART or DVD.
Для регулировки уровня звукового сопровождения и переключения
телевизионных каналов Вы можете использовать как кнопки на
фронтальной панели устройства (описанные в данном разделе
кнопки на ПДУ (смотри страницу 9).
6. Для временного выключения электропитания и перевода устройства в
режим энергосбережения Standby используйте кнопку POWER. При этом
индикатор питания LED загорится красным светом. Если вы не
планируете использовать устройство длительное время, то полностью
отключите его от электросети, вытащив вилку кабеля электропитания из
розетки электросети.
) так и
Рyccкий
Открыть/закрыть
загрузчик дисков
Просмотр
Остановка
Вызов экранного меню
(Смотри страницу 11)
Уровень громкости:
Vol
громче
Vol тише
Кнопка питания
Сенсор ПДУ
Индикатор питания
AV / TV: выбор
источника сигнала
Переключение каналов
PRO
следующий
PRO
предыдущий
7
ПОДКЛЮЧЕНИЕ
Описание кнопок управления
Номер Название Функциональное назначение
1
2
3
Пульт дистанционного управления (ПДУ)
Правила использования ПДУ
Рyccкий
1. Установите две батарейки (тип
ААА) в отсек элементов
питания ПДУ, с соблюдением
схемы полярности
подключения, которая указана
знаками (+) и (-) внутри отсека
элементов питания.
2. Сигналы ПДУ воспринимаются
сенсором на корпусе
устройства. Держите его всегда
в чистоте.
3. Не нажимайте кнопки на ПДУ
слишком быстро. Дайте
возможность устройству
отреагировать на Вашу
команду.
PLAY
STOP
Open/Close
Начало воспроизведения DVD диска
Остановка воспроизведения DVD диска
Открытие/Закрытия лотка загрузчика
DVD дисков
8
ПОДКЛЮЧЕНИЕ
Пульт дистанционного управления (ПДУ)
Рyccкий
9
ПОДКЛЮЧЕНИЕ
Пульт дистанционного управления (ПДУ)
Рyccкий
10
ЭКРАННЫЕ МЕНЮ НАСТРОЕК
Работа с меню
Для работы с меню Вы можете использовать кнопки, находящиеся на
фронтальной панели телевизора или на ПДУ.
Для просмотра меню нажмите кнопку MENU. После первого нажатия на
экране появится：
- VIDEO меню, если источником сигнала выбраны: TV, AV, S-video, Scart,
DVD
- PC меню, если источником сигнала является PC-RGB。
Нажмите кнопку MENU еще несколько раз, чтобы последовательно посмотреть
другие меню：
- AUDIO меню
- TV меню (только когда источником сигнала является телевизор)
- GENERAL меню
Следующее нажатие кнопки MENU отключит меню и оно исчезнет с экрана.
Чтобы выбрать параметры меню, например COLOUR (цвет), нажимайте
кнопки CH+ и CH- для перемещения курсора вверх или вниз списка
параметров.
Когда параметр меню подсвечен, используйте кнопки VOL+ or VOL- для
изменения выбранного значения.
Рyccкий
После первого нажатия кнопки MENU на экране появится：
- VIDEO меню, если источником сигнала выбраны: TV, AV, S-video, Scart,
DVD
- PC меню, если источником сигнала является PC-RGB. (см. страницу 10)
11
ЭКРАННЫЕ МЕНЮ НАСТРОЕК
Настройка изображения (Video меню)
После первого нажатия кнопки MENU на экране появится：
VIDEO меню, если источником сигнала выбраны: TV, AV, S-video, Scart,
DVD (смотри страницу 11)
PC меню, если источником сигнала является PC-RGB.
Brightness (Яркость)
Используйте кнопки VOL+ или
VOL- для регулировки яркости
изображения.
Contrast (Контрастность)
Используйте кнопки VOL+ или
Рyccкий
VOL- для регулировки
контрастности изображения.
Colour (Цветность)
Используйте кнопки VOL+ или
VOL- для регулировки цвета изображения.
Sharpness (Резкость)
Используйте кнопки VOL+ или VOL- для регулировки резкости
изображения.
Настройка изображения, передаваемого с РС (PC меню)
После первого нажатия кнопки MENU на экране появится：
VIDEO меню, если источником сигнала выбраны: TV, AV, S-video, Scart,
DVD (смотри страницу 11)
PC меню, если источником сигнала является PC-RGB.
12
ЭКРАННЫЕ МЕНЮ НАСТРОЕК
Настройка изображения, передаваемого с РС (PC меню)
Brightness (Яркость)
Используйте кнопки VOL+ или VOL-
для регулировки яркости
изображения.
Contrast (Контрастность)
Используйте кнопки VOL+ или VOL-
для регулировки контрастности
изображения.
Colour setting (Установка
цветности)
Используйте кнопки VOL+ или VOL-,
чтобы выбрать одно из значений:
6500k, 9300k или USER
(пользователь).
Если Вы выберите значение USER
(пользователь), то сможете использовать кнопки VOL+ или VOL- для
индивидуальной регулировки
Green(зеленый) и Blue(синий). Нажмите кнопку MENU, если хотите закончить
регулировку.
Auto config (Автоматическая конфигурация)
Нажмите кнопку VOL+ для автоматической установки всех параметров.
H. Position / V.Position (Позиция по вертикали и горизонтали)
Используйте кнопки VOL+ или VOL- для регулировки позиции изображения на
экране.
Phase (фаза развертки)
Используйте кнопки VOL+ или VOL- для
вертикальной синхронизации (H-sync), обеспечивающей стабильное
изображение на экране.
Clock (Частота развертки)
Используйте кнопки VOL+ or VOL- для регулировки тактовой частоты,
обеспечивающей вывод изображения на весь экран.
.
интенсивности каждого из цветов RED(красный),
установки фазы развертки сигнала
Рyccкий
13
Loading...
