Перед началом эксплуатации телевизора, пожалуйста, внимательно прочтите
руководство пользователя!
• Телевизор следует подключать к сети электропитания только с тем
напряжением, которое указано на адаптере.
• Для предотвращенияперегрузкинеиспользуйтеодну и тужерозетку
электропитания для нескольких приборов.
• Будьте осторожны, нерасполагайтешнурэлектропитания в местах, гдена
него можно наступить.
• Обязательно выключайте телевизор, когда он не используется. Если Вы
не планируете использовать телевизор длительное время, отключите его
от электросети.
• Не допускайте попадания жидкости или влаги на телевизор или на ПДУ
Русский
(пультдистанционногоуправления).
• В случаевозникновениялюбойизперечисленныхнижеситуаций,
необходимо отключить телевизор от электросети и обратиться в
сервисный центр:
• повреждена вилка сетевого шнура или сам шнур;
• внутрь корпуса попала жидкость или прибор подвергся воздействию
влаги;
• посторонний предмет попал ввентиляционное отверстие;
• моноблок функционирует нестабильно.
• Не открывайте корпус устройства. Внутри устройства нет узлов,
требующих обслуживания пользователем. При необходимости
обращайтесь только к квалифицированным специалистам.
• Во избежание протечки удаляйте элементы питания из ПДУ, когда:
• срок службы батареек истек
• ПДУ не используется в течение длительного времени.
• Не бросайте батарейки в огонь.
• Убедитесь, что телевизор расположен на расстоянии не менее 5см от
стены или мебели.
• Никогда не стучите и не расшатывайте экран по каким-либо причинам.
• Не допускайте попадания капель жидкости на ПДУ и никогда не
разбирайте ПДУ.
• Чистите телевизора, используя только мягкую, чистую, сухую ткань. Не
допускается использование растворителей.
4
КОМПЛЕКТАЦИЯ
Телевизор Xoro HTL 2001
Русский
ПДУ
АдаптерпитанияШнурпитанияРуководство
пользователя
Проверяйте комплектацию при покупке изделия. Пожалуйста, сохраняйте
упаковку. Она Вам понадобиться для безопасного перемещения телевизора.
5
ПОДКЛЮЧЕНИЕ
Тыловая панель
НазваниеФункциональноеназначение
R F
Русский
S_video
CVBS
AV_R / AV_L
VGA
PC Audio in
Audio out
SCART
DC_IN
Антенный вход для подключения комнатной или внешней
антенны.
Видео вход сигнала S-video (для подключения DVD
проигрывателя или видеомагнитофона)
Видео вход композитного сигнала CVBS (для подключения
DVD проигрывателя или видеомагнитофона)
Аудио входы правого и левого каналов внешнего устройства
Вход для VGA видео сигнала от компьютера
Вход для аудио сигнала от компьютера
Выход для подключения наушников
Разъем SCART (для подключения DVD проигрывателя или
видеомагнитофона)
Разъем для подключения адаптера электропитания
6
ПОДКЛЮЧЕНИЕ
Первое включение
1. Подключите антенну или внешние источники сигнала к соответствующим
разъемам на тыловой панели устройства. (Смотри страницу 6).
2. Подключите кабель адаптера постоянного тока к разъему электропитания на
тыловой панели устройства.
3. Подсоедините кабель электропитания к разъему адаптера постоянного тока и
вставьте вилку кабеля в розетку электросети.
4. Включите электропитание нажатием кнопки
или на ПДУ. Индикатор питания LED загорится зеленым светом.
5. Используя кнопку AV на фронтальной панели или на ПДУ, выберите один из
источников видео сигнала: TV, PC, AV, S-video, SCART.
Для регулировки уровня звукового сопровождения и переключения
телевизионных каналов Вы можете использовать как кнопки на фронтальной
панели устройства (описанные в данном разделе)
энергосбережения Standby используйте кнопку POWER. При этом индикатор
питания LED загорится красным светом. Если вы не планируете использовать
устройство длительное время, то полностью отключите его от электросети,
вытащив вилку кабеля электропитания из розетки электросети.
POWER на фронтальнойпанели
так и кнопки на ПДУ
Русский
Кнопки управление на фронтальной панели
Кнопкапитания
AV / TV: выбор источника сигнала
Уровеньгромкости:
Vol +
громче
Vol - тише
Переключениеканалов
P- предыдущий
P+ следующий
Вызов экранного меню
Сенсор ПДУ
Индикатор питания
Красный: standby
(режим ожидания)
Зеленый: включено
7
ПОДКЛЮЧЕНИЕ
Пульт дистанционного управления (ПДУ)
Установка элементов питания в
ПДУ
Примечания:
• Направляйте пульт ДУ прямо на
приемник ИК-сигналов,
расположенный на телевизоре.
• Не роняйте пульт ДУ.
• Не допускайте попадания воды на
пульт ДУ.
• Не разбирайте пульт ДУ.
Русский
Openthecover
Откройте крышку
1
Put the batteries
Установите
элементы
2
питания,
соблюдая
полярность (-)
и (+)
Меры предосторожности при
использовании элементов
питания:
• Неправильное использование
элементов питания может
привести к вытеканию электролита
и/или коррозии элементов
питания. Соблюдайте следующие
правила:
• Не нарушайте полярность при
установке элементов питания в
ПДУ.
• Не устанавливайте в ПДУ
элементы питания разных типов.
• Если ПДУнеиспользуется в
течение длительного времени,
удалите элементы питания.
• При возникновениинарушений в
работе ПДУ замените элементы
питания.
• Если из элементов питания вытек
электролит, аккуратно протрите
отсек элементов питания ПДУ и
установите новые элементы
питания.
• При утилизации элементов
питания соблюдайте
установленные правила.
Закройте крышку
Close the cover
3
8
ПОДКЛЮЧЕНИЕ
Пульт дистанционного управления (ПДУ)
1. POWER - Включение/выключение
питания
2. PMODE - Выбор режима
изображения
3. SMODE - Выборзвуковогорежима
4. 1~9 - Кнопкивыбораномеровканалов
5. Кнопкиуправлениятелетекстом
6. CH+ - Кнопкапереходакследующемуканалу
7. VOL- - Уменьшениегромкости
8. TV/AV - Выбористочникасигнала
9. AUTO - автоматическаянастройкаизображенияврежиме VGA
10.Кнопкиуправлениятелетекстом
11.DISPLAY - Отображениетекущейинформации
12.MUTE - Приглушениезвука
13.SLEEP - Таймеротключения
14.NICAM - Выборрежимастереовещания NICAM
15.-/-- - Кнопка выбора двухзначного числаканала
16.RECALL - Быстрыйпереходк
предыдущему каналу или
источнику сигнала
17.MENU - Вызовменю
18.VOL+ - Увеличениегромкости
19.CH- - Кнопкапереходакпредыдущемуканалу
20.PG- - Переходкпредыдущейстраницетелетекста
21.PG+ - Переходстраницетелетекста
Русский
кследующей
9
ОСНОВНЫЕФУНКЦИИ
Основные функции
Режиможидания
При включенном питании нажмите кнопку POWER на ПДУ или на телевизоре для
сохранения текущих установок и перевода телевизора в режим ожидания
(Standby). При этом индикатор питания загорится красным светом.
Для включения питания и вывода телевизора из режима ожидания нажмите
кнопку POWER еще раз.
Выбористочникасигнала
Нажмите кнопку TV/AV на ПДУ телевизора для выбора источника сигнала.
Телевизор поддерживает следующие источники сигнала: TV, AV SCART, S-Video,
VGA (PC).
При этом в правом верхнем углу экрана будет отображаться название
выбранного источника.
Русский
Переключениеканалов
Для выбора следующего/предыдущего канала используйте кнопки CH+/CH- на
ПДУ или P+/P- на корпусе телевизора.
Примечание:
• Для выбораканала с многозначнымномером 99/199 Выможетеввестиэтот
номер при помощи цифровой клавиатуры.
Регулировкагромкости
Если на экране телевизора не отображается какое-либо контекстное меню, то вы
можете установить желаемую громкость звучания при помощи кнопок VOL+/VOL-
Вводномераканала
Для ввода номера канала используйте цифровые кнопки. Для выбора канала с
двухзначным или трехзначным номером введите 2 или 3 цифры
последовательно.
Приглушениезвука
Используйте кнопку MUTE на ПДУ для временного отключения и включения
звукового сопровождения.
При отключении звука в левом верхнем углу экрана появится специальная
пиктограмма. Она будет присутствовать на экране до тех пор, пока вы не
нажмете кнопку приглушения
регулировки громкости.
Звук не воспроизводится (но пиктограмма не отображается) и экран телевизора
светится синим цветом, если входной сигнал отсутствует.
еще раз или не нажмете одну из кнопок
10
ОСНОВНЫЕФУНКЦИИ
Основные функции

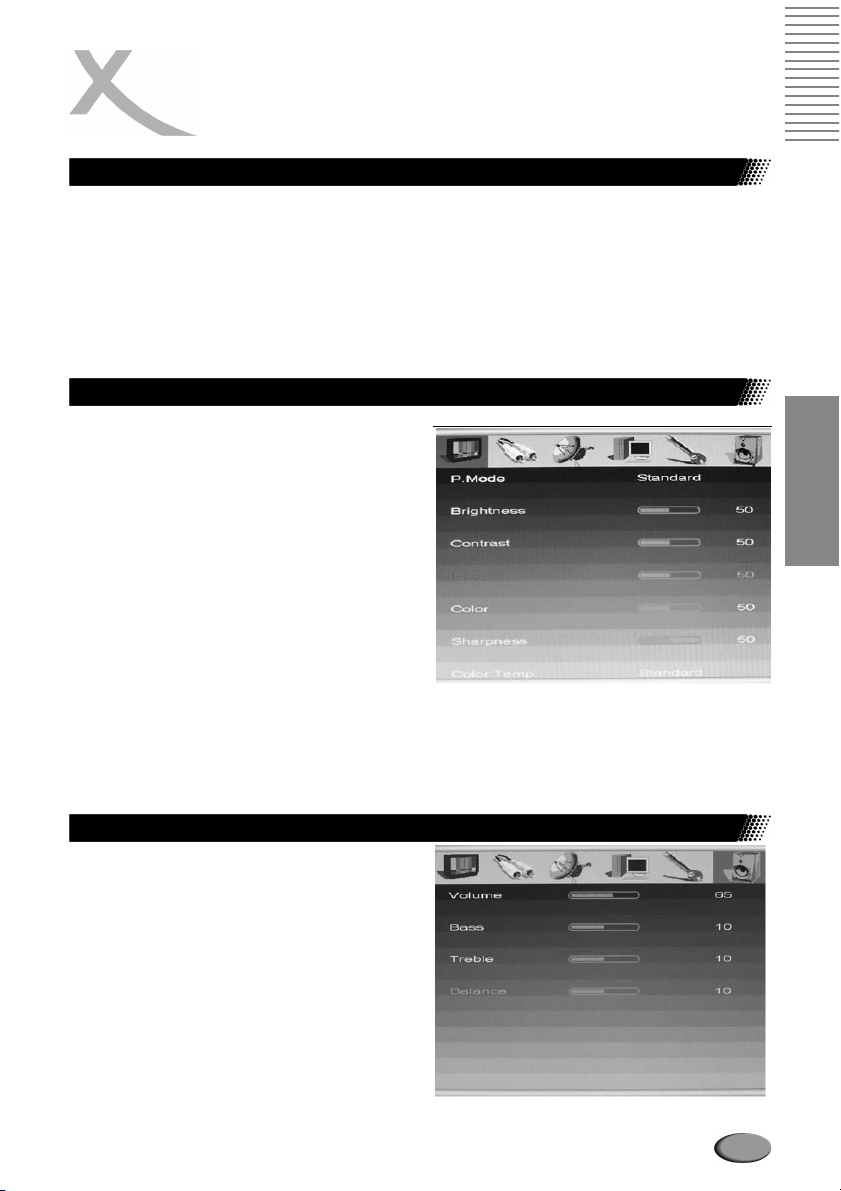

Выборрежимазвуковогосопровождения
С помощью данной функции можно регулировать громкость, низкие и высокие
частоты, а также баланс.
Нажмите кнопку SMODE для регулировки.
Выборрежимаотображения
В этом режиме можно настраивать значения различных параметров
изображения (цветовой температуры, яркости, контраста)
Нажмите кнопку PMODE для регулировки.
Отображениетекущейинформации
Используйте кнопку
вывести на экран другую полезную информацию о текущем режиме работы
телевизора.
Например.
Нажмите чтобы увидеть в правом верхнем углу экрана следующую информацию:
номер канала, название канала, система цветности, режим звукового
сопровождения (Stereo/ Mono).
Таймервыключения
При помощи кнопки SLEEP можно установить интервал времени, после
телевизор автоматически перейдет в режим ожидания. При последовательном
нажатии кнопки SLEEP интервал времени меняется следующим образом:
появляется на экране телевизора за одну минуту до истечения установленного
времени.
Для выхода из режима настройки таймера нажмите любую кнопку.
Возвраткпредыдущемуканалу / источнику
В режиме просмотра ТВ-программ нажмите кнопку RECALL чтобы перейти к
предыдущему каналу или источнику сигнала.
В других режимах работы телевизора нажатие кнопки позволяет перейти к
предыдущему источнику сигнала.
DISPLAY для того, чтобы проверить источник сигнала и
которого
Русский
11
ТЕЛЕТЕКСТ
Использование телетекста
Эта функция доступна только в режиме просмотра телевизионных каналов.
информацию телетекста, без выхода из режима телетекста. Повторное
нажатие кнопки CANCEL возобновляет отображение информации системы
телетекст на экране телевизора.

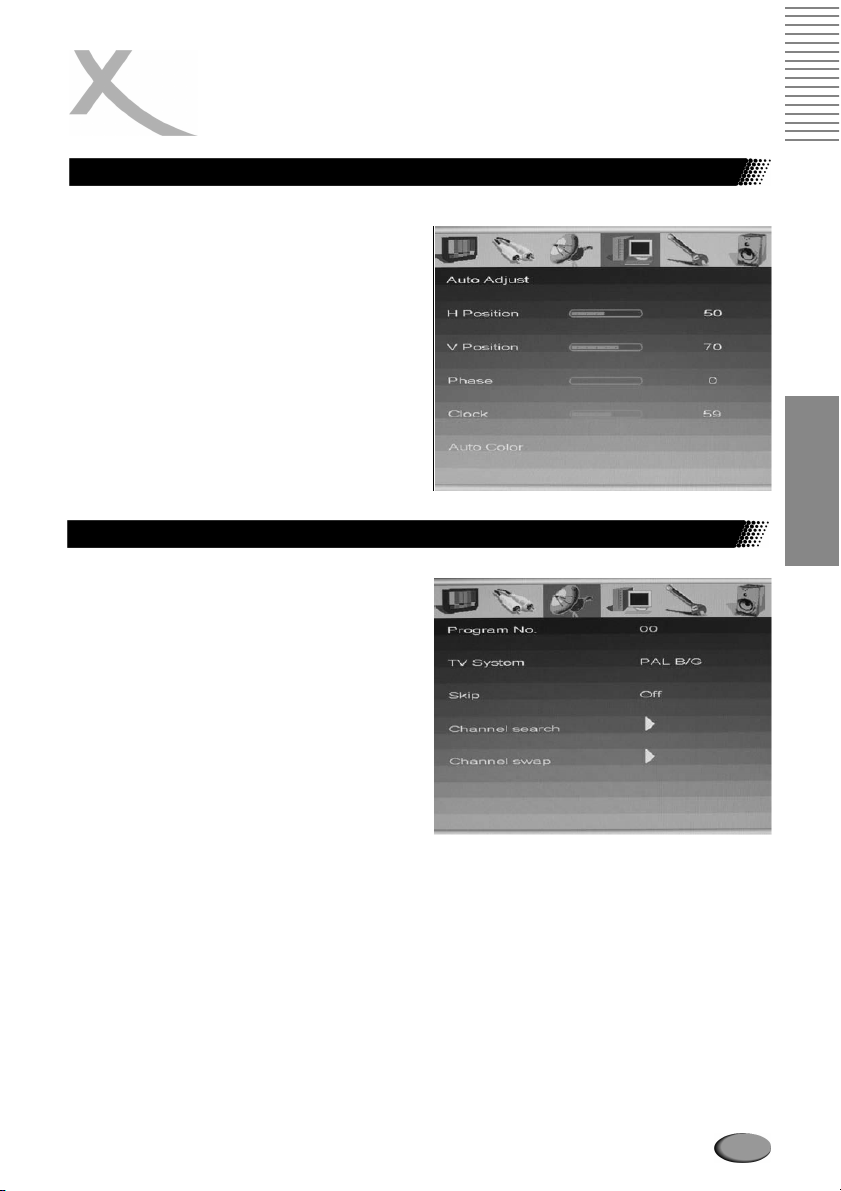

Наличие ПДУ ....................................................................................................... Есть
Тип ПДУ...............................................................................................Инфракрасный
Дальность действия ................................................................................................8м
Угол обзора
Батарейки ПДУ ................................................................................. 2×1.5В, тип AAA
Габариты (с подставкой)..............................................................550 x 460 x 190 мм
Масса ................................................................................................................ 10,5 кг
.................................................................................. 300 по горизонтали
18
ГЛОССАРИЙ
5.1
Многоканальная 5.1 звуковая дорожка содержит в закодированном виде звуковую
информацию 5-ти раздельных каналов (левый фронт, правый фронт, центральный канал,
левый тыл, правый тыл) и дополнительного канала низкочастотных спецэффектов. Данная
схема представления звуковой информации соответствует естественному восприятию в
большей степени, чем широко распространенный формат Stereo.
5.1 звуковая дорожка присутствует в обоих форматах Dolby Digital® 5.1 и DTS®. При
следует учитывать, что формат Dolby Digital® 5.1 допускает больший коэффициент сжатия
исходной звуковой информации чем формат DTS®. Таким образом, качество звучания
записи в формате DTS® в большинстве случаев заметно превосходит формат Dolby Digi-
tal® 5.1.
Color temperature
Цветовая температура влияет баланс различных цветовых оттенков в изображении.
Слишком высокий или слишком низкий уровень цветовой температуры приводит к
неестественности изображения. Цветовая
Ее оптимальное значение для видеоизображения (синтезированного телевизионного
изображения) составляет 6500 градусов Кельвина.
CD (Compact Disc)
Представляет собой пластиковый диск с тонким металлизированным покрытием. Диаметр
диска - 12 см., толщина - примерно 1,2 мм. Этот вид носителя цифровой информации был
разработан совместно компаниями Sony и Philips в 1985. Цифровой способ записи музыки
в большинстве случаев обеспечивает более
информации. Кроме того, CD обеспечивает более компактный и долговременный способ
хранения записей.
В настоящее время на основе технологии CD разработано 12 различных видов носителей.
Из них наиболее часто используются CD-DA (Compact Disc - Digital Audio), CD-ROM
(Compact Disc - Read Only Memory), и DVD (Digital Versatile Disc).
Максимальная продолжительность аудио записи на CD колеблется от 74 до 80 мин. Это
эквивалентно объему информации от 650 до 700 Мб.
CVBS
Интерфейс для
каналу. Этот интерфейс следует использовать только в том случае, если Ваше устройство
воспроизведения видео не оснащено интерфейсами S-Video, SCART или RGB, которые
обеспечивают более высокое качество изображения. Интерфейс CVBS можно легко узнать
по желтому цвету гнезда типа RCA.
Dolby Digital® 5.1
Dolby Digital® 5.1 - это формат передачи и хранения многоканальной 5.1 звуковой
информации, применяемый
спутникового телевидения. В отличие от предшествовавших Dolby Surround® и Pro Logic®,
которые не предполагают раздельного многоканального кодирования, в формате Dolby
Digital® звуковаязаписькодируетсяв 6-ти независимых каналах с переменным от 1/3 до
1/9 коэффициентом сжатия исходного материала.
передачи композитного видеосигнала. Видеосигнал передается по одному
при записи фильмов на DVD и при трансляции цифрового и
температура обозначается в градусах Кельвина.
точную передачу исходной звуковой
этом
Русский
19
ГЛОССАРИЙ
DSP
Цифровой процессор сигналов. Микропроцессор для цифровой обработки сигналов. С его
помощью, к примеру, достигается эффект виртуального пространственного (объемного)
звучания.
DTS®
Аналогичный Dolby Digital® 5.1 формат передачи и хранения многоканальной 5.1 звуковой
информации. Отличие в фиксированном коэффициентом сжатия исходного материала 1/3, что в конечном итоге обеспечивает более высокое качество воспроизведения исходной
звуковой информации. В соответствии со
20-битное кодирование с диапазоном частот от 20Гц до 20кГц для фронтального,
центрального и тыловых каналов, и до 80Гц - для канала низкочастотных спецэффектов.
DVD
DVD (Digital Versatile Disk) был впервые представлен в 1995г. в качестве носителя
больших объемов информации. В то время как стандартный CD допускал запись до 650 Мб
Русский
данных, на 1 DVD диск допускается
емкости наиболее актуальны для потокового видео (фильмов с высоким качеством) со
звуковым сопровождением на нескольких языках.
DSP
Цифровой процессор сигналов. Микропроцессор для цифровой обработки сигналов. С его
помощью, к примеру, достигается эффект виртуального пространственного (объемного)
звучания.
DVI
Цифровой видеоинтерфейс. Передает сигналы в цифровой форме
качеством. При помощи DVI можно передавать сигналы стандарта HDTV [телевидения
высокой четкости].
DVB
Цифровое телевизионное вещание. Стандарт для цифровой передачи видеосигналов.
Существуют такие его разновидности, как DVB-S (DVB [ЦТВ-С] через спутник), DVB-T (DVB
[ЦТВ-А] через антенну) и DVB-C (DVB [ЦТВ-К] через кабель).
Photo-CD (JPEG CD)
Специальный формат хранения графической информации (JPEG, BMP, и т.д.) на CD-ROM
с возможностью мультисессионной записи.
GUI
Графическийинтерфейспользователя. См. раздел «OSD».
Чересстрочная развертка видео сигнала. На экран ТВ выводятся сначала все
затем - все четные строки, формирующие кадр изображения. Это традиционный формат
для 50 Гц ТВ.
Kodak Picture CD®
Формат хранения графической информации, аналогичный Photo-CD (JPEG CD). Отличие
состоит в более высоком разрешении изображений (1024 х 1536 пикселей).
Примечание:
Существуют также диски Kodak Photo CD®, который не воспроизводится на Вашем DVDпроигрывателе.
Component-Signal
lСм. раздел «YUV».
Contrast (Контраст)
Это величина яркости, на которую различаются
изображения на экране.
этихтрехслоеввозможноотображениенаэкранедо 16,7 млрд. цветов
LPCM
Linear Pulse Code Modulation (линейная импульсно- кодовая модуляция) - стандарт
кодирования аудио информации без сжатия, применяемый при записи Audio CD.
MP3
MPEG 1 Layer 3 Codec, или сокращенно, MР3 - разработанный в 1987г. алгоритм сжатия
аудио данных, который впоследствии стал частью спецификации формата MPEG1.
Обеспечивая высокое качество звучания при максимальном сжатии, этот алгоритм на
сегодняшний день является одним из наиболее популярных при записи музыки
записи 1 минуты музыки в формате МР3 требуется примерно 1 Мб памяти на носителе.
самый яркий и самый темный пиксели
.
нечетные,
на CD. Для
Русский
21
ГЛОССАРИЙ
NTSC
Широко распространенный телевизионный стандарт, особенно в США и странах Азии. Его
особенности 525 строк (480 видимых) и частота регенерации изображения 60 Гц. Стандарт
задает параметры передачи видеоданных (яркость, цвет, частоту регенерации и т.д.). В
Европе этот видеостандарт можно встретить только на импортных носителях (например,
американских DVD дисках).
OSD
Экранное диалоговое меню, отображаемое на
настроек.
PiP
Picture in Picture [Картинка в картинке]. Отображение дополнительного киноизображения на
экране телевизора (например, телепрограммы в правом углу при просмотре фильма на
DVD диске).
Стандарт управления воспроизведением дисков формата Video CD (VCD) с помощью
экранных меню.
Dolby Pro Logic®
Алгоритм матричного декодирования 4-х каналов звуковой информации, содержащихся в
стерео-записях, сделанных с использованием
прослушивании таких записей на проигрывателе, не поддерживающем функцию Dolby Pro
Logic, звук воспроизводится как обычное стерео.
Progressive Scan (Прогрессивная развертка)
Прогрессивная (построчная) развертка экспонирует все изображение за один этап, тогда
как обычное чересстрочное телевизионное изображение составляется из двух половинок.
Прогрессивная развертка обеспечивает значительно лучшее качество изображения,
особенно при ее использовании в видеопроекторах
жидкокристаллических телевизорах.
экране телевизора для осуществления
«PAL» означает «Phase Alternation
технологии Dolby Surround®. При
, компьютерныхмониторахи
22
ГЛОССАРИЙ
RS232
Широко известный и распространенный компьютерный интерфейс для передачи данных. В
бытовых развлекательных устройствах обычно применяется для перепрограммирования
или загрузки нового микропрограммного обеспечения.
RGB
Аббревиатура, расшифровываемая как «Red Green Blue» [Красный, зеленый, синий].
Формат передачи и отображения видеосигналов. Три цветовые составляющие сигнала,
используемые в системах телевидения, красная, зеленая и синяя передаются по
отдельности. При использовании
данный формат обеспечивает качество, аналогичное формату YUV.
RS232
Широко известный и распространенный компьютерный интерфейс для передачи данных. В
бытовых развлекательных устройствах обычно применяется для перепрограммирования
или загрузки нового микропрограммного обеспечения.
S/PDIF
S/PDIF (Sony/Philips Digital Interface) - разработанный совместно компаниями Sony и Philips
стандарт передачи цифрового потока аудио без потери качества.
S-Video
Формат
цветности передаются по отдельности. Интерфейс S-Video можно легко узнать по 4 портам
в круглом соединителе.
SECAM
Французский телевизионный стандарт. Также используется за пределами Франции в
некоторых странах Восточной Европы. Частота регенерации изображения та же, что и для
стандарта PAL (50 Гц). Телевизионный сигнал формирует 625 строк.
Aspect ratio: 4:3 and 16:9
Соотношение сторон телевизионного экрана в пропорции 4:3 (телевизионный стандарт)
или 16:9 (создан для более точной передачи формата кадра кинокамеры).
Super Video CD (SVCD)
Super Video CD - аналогичный Video CD (VCD) стандарт записи. Позволяет записать на
обычный CD до 60 мин. видео высокого качества с 2-мя вариантами звукового
сопровождения в стерео формате и до 4-х вариантов субтитров к фильму.
UHF
Ультравысокие частоты [УВЧ]. Диапазон частот
через воздушную среду или по кабелю (аналоговому).
передачи видеосигналов. При использовании формата S-Video данные яркости и
всоединенииустройствавоспроизведениястелевизором
дляпередачителевизионныхпрограмм
Русский
23
ГЛОССАРИЙ
White balance (Балансбелого)
Важная настройка, благодаря которой белые участки изображения действительно
выглядят белыми. Также см. раздел «Color temperature» [Цветовая температура].
Video CD (VCD)
VCD (Video Compact Disc) - первый стандарт записи на CD фильмов в формате MPEG1 со
звуковым сопровождением (стерео). Продолжительность записи на одном VCD - до 80 мин.
VGA
Стандарт для передачи видеосигналов в аппаратной среде ПК.
YPbPr (1/2)
См. раздел «YUV».
YUV
Видеосигнал с
Русский
RGB, сигнал передается по трем отдельным кабелям типа RCA. Такой сигнал также
называют компонентным. Формат YUV обеспечивает наилучшее качество передачи
аналогового сигнала.
VHF
Очень высокие частоты [ОВЧ]. Диапазон частот для передачи телевизионных программ
через воздушную среду или по кабелю (аналоговому).
раздельной передачей данных цветности и яркости. Так же, как и в формате
24
ДЛЯЗАМЕТОК
Русский
25
ДЛЯЗАМЕТОК
Русский
26
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
