HTL 2012

LCD TV

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Пожалуйста, полностью прочтите данное руководство по эксплуатации перед подключением телевизора к электросети и к другим устройствам.

ОГЛАВЛЕНИЕ

КРАТКИЕ ХАРАКТЕРИСТИКИ...........................................................................................................................



44

ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ...........................................................................................

45

Общие требования.........................................................................................................................................



45

Необходимость технического обслуживания телевизора...........................................................................

46

Соответствие телевизора требованиям FCC...............................................................................................

46

КОМПЛЕКТАЦИЯ И КОНСТРУКЦИЯ ................................................................................................................



47

Комплектация телевизора .............................................................................................................................



47

Условия работоспособности ПДУ телевизора .............................................................................................

48

Установка элементов питания в ПДУ ...........................................................................................................



48

Индикаторы, кнопки управления и выключатели на телевизоре ...............................................................

49

Разъемы для подключения внешних устройств ..........................................................................................

50

УСТАНОВКА ТЕЛЕВИЗОРА ..............................................................................................................................



51

Отсеки разъемов на задней панели телевизора .........................................................................................

51

Подключение внешней антенны ...................................................................................................................



51

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ ......................................................................................................



52

С помощью разъема SCART .........................................................................................................................



52

Подключение .............................................................................................................................................



52

Воспроизведение ......................................................................................................................................



52

С помощью композитного VIDEO или S-VIDEO видео входов ...................................................................

53

Подключение .............................................................................................................................................



53

Воспроизведение ......................................................................................................................................



53

С помощью компонентного YPbPr видео входа ..........................................................................................

54

Подключение .............................................................................................................................................



54

Воспроизведение ......................................................................................................................................



54

С помощью VGA видео входа .......................................................................................................................



55

Подключение .............................................................................................................................................



55

Воспроизведение ......................................................................................................................................



55

ФУНКЦИИ КНОПОК ПДУ ТЕЛЕВИЗОРА ..........................................................................................................



56

ОСНОВНОЕ УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ ..................................................................................................

58

Включение телевизора [POWER]..................................................................................................................



58

Выключение телевизора [POWER] ...............................................................................................................



58

Последовательное переключение каналов [CH+, CH-]...............................................................................

58

Выбор канала по номеру [0-9, -/--] ................................................................................................................



58

Возврат к предыдущему каналу [RETURN]..................................................................................................

58

Регулировка громкости [VOL+, VOL-] ...........................................................................................................



58

Выключение звука [MUTE].............................................................................................................................



58

Регулировка яркости изображения [ ,

] ...............................................................................................

59

Выбор предустановленных настроек изображения [P.P] ............................................................................

59

Выбор предустановленных настроек звука [S.P].........................................................................................

59

Коррекция изображения при подключении к VGA входу [AUTO]................................................................

59

Система NICAM [STEREO, ] .....................................................................................................................



59

Включение и выключение телетекста [

TEXT] ........................................................................................

60

Выбор источника сигнала [SOURCE] ...........................................................................................................



60

Меню настроек телевизора [MENU] .............................................................................................................



60

Выбор языка для отображения меню [LANGUAGE]....................................................................................

61

Позиция меню на экране [OSD H POSITION, OSD V POSITION] ...............................................................

61

Прозрачность диалогового окна меню [TRANSPARENCY] .........................................................................

61

Время отключения отображения меню на экране [OSD TIMEOUT] ...........................................................

62

НАСТРОЙКА ТВ ТЮНЕРА.................................................................................................................................



63

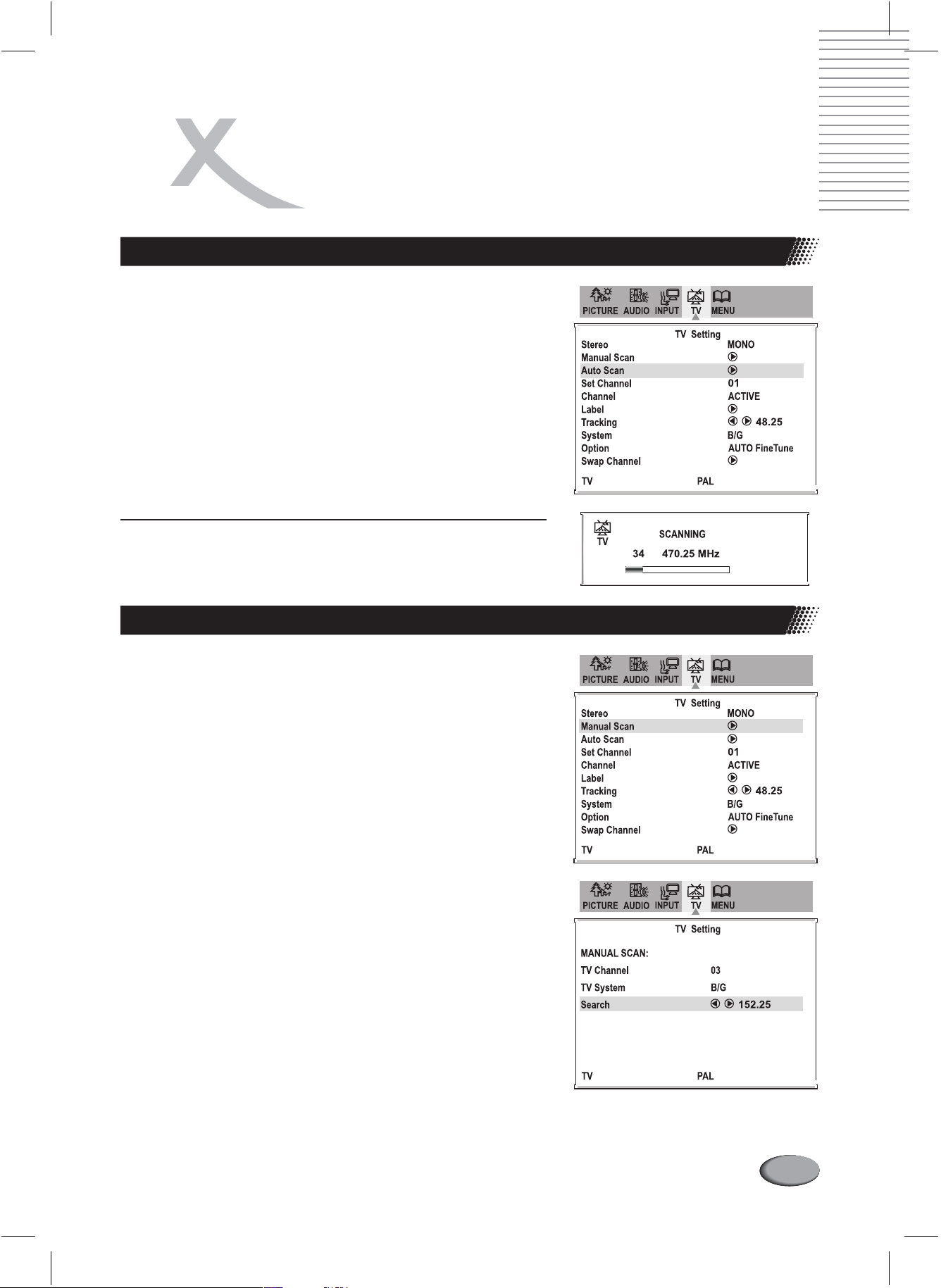

Автоматический поиск каналов [AUTO SCAN].............................................................................................

63

Ручной поиск каналов [MANUAL SCAN] .......................................................................................................



63

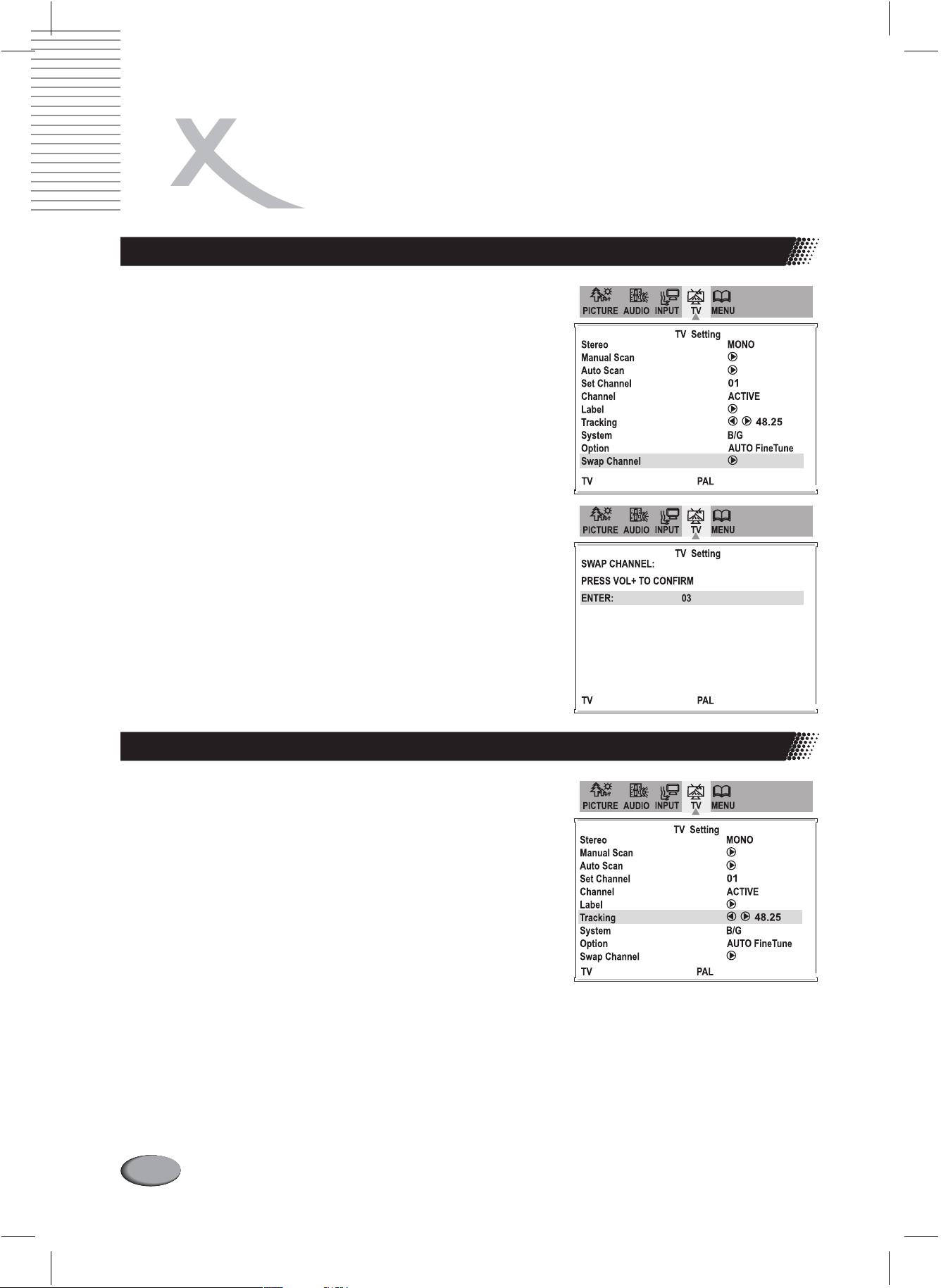

Сортировка каналов [SWAP CHANNEL] .......................................................................................................



64

Точная настройка канала [TRACKING].........................................................................................................



64

Активирование и удаление каналов [CHANNEL].........................................................................................

65

Редактирование названия канала [LABEL] ..................................................................................................

65

Автоматическая корректировка качества [OPTION]....................................................................................

65

42

ОГЛАВЛЕНИЕ

НАСТРОЙКА ИЗОБРАЖЕНИЯ ..........................................................................................................................

66

Яркость, контраст, резкость, насыщенность [BRIGHTNESS, CONTRAST, SHARPNESS, SATURATION] ....................

66

Фильтр 3D Comb [3D COMB] .........................................................................................................................

66

Возврат к первоначальным настройкам изображения [RESET].................................................................

66

НАСТРОЙКА ЗВУКА...........................................................................................................................................

67

Громкость, высокие и низкие частоты, стерео баланс [VOLUME, BASS, TREBLE, BALANCE] ...............

67

Отключение звука [MUTE] .............................................................................................................................

67

НАСТРОЙКА ВИДЕО ВХОДА VGA...................................................................................................................

68

Яркость и контраст [BRIGHTNESS, CONTRAST] ........................................................................................

68

Позиция изображения на экране [H-POSITION, V-POSITION]....................................................................

68

Согласование частотных характеристик [CLOCK, PHASE] ........................................................................

68

Автоматическая коррекция изображения [AUTO ADJUST].........................................................................

69

Настройки для отображения текста [DOS MODE] .......................................................................................

69

Возврат к первоначальным настройкам изображения [RESET].................................................................

69

Выбор предустановленных настроек цветопередачи [COLOR] .................................................................

70

Регулировка цветопередачи [R, G, B GAIN/OFFSET] ..................................................................................

70

Включение функции «картинка-в-картинке» [PIP MODE] ...........................................................................

70

Выбор источника сигнала для окна «картинки-в-картинке» [PIP SOURCE] ..............................................

71

Выбор источника звука при включенном окне «картинка-в-картинке» [PIP AUDIO] .................................

71

Размер окна «картинки-в-картинке» [PIP SIZE] ...........................................................................................

71

Позиция окна «каритинки-в-картинке» на экране [PIP POSITION].............................................................

72

НАСТРОЙКИ КОМПОНЕНТНОГО YPBPR ВИДЕО ВХОДА ............................................................................

73

Яркость, контраст, резкость, цветовой тон, насыщенность [BRIGHTNESS, CONTRAST, SHARPNESS, HUE, SATURATION]..

73

Позиция изображения на экране [H-POSITION, V-POSITION]....................................................................

73

Согласование частотных характеристик [CLOCK, PHASE] ........................................................................

73

Возврат к первоначальным настройкам изображения [RESET].................................................................

74

ТЕЛЕТЕКСТ .........................................................................................................................................................

74

Управление телетекстом ...............................................................................................................................

74

НЕКОТОРЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ СПОСОБЫ ИХ УСТРАНЕНИЯ...................................

75

СПЕЦИФИКАЦИИ ...............................................................................................................................................

76

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ.....................................................................................................................

77

43

КРАТКИЕ ХАРАКТЕРИСТИКИ

LCD телевизор с диагональю экрана 51 см (20 дюймов).

Соотношение сторон экрана 4:3.

Разрешение LCD матрицы 640x480 точек.

Высочайшее качество изображения: яркость 500 Кд/м , контрастность 700:1.

Время отклика 16 мс (для режима grey to grey).

Большой угол обзора: 176 градусов.

Элегантный дизайн с лакированным покрытием.

Вращающаяся в горизонтальной и вертикальной плоскостях подставка.

Поддержка прогрессивной развертки при подключении к компонентному видео входу YUV.

Совместимость с HDTV форматом при подключении к компонентному YUV видео входу (сигнал приводится к разрешению LCD матрицы).

Можно использовать в качестве компьютерного монитора (поддерживаемые разрешения 640 x 480 и 800 x 600).

Экранное меню на нескольких языках.

Допускается настенный монтаж в соответствии с требованиями VESA, 100 мм (набор креплений не входит в комплект поставки).

Вес около 10 кг.

44

ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Общие требования

В н и м а н и е ! В о и з б е ж а н и е р и с к а п о р а ж е н и я э л е к т р и ч е с к и м т о к о м н е о т к р ы в а й т е к о р п у с устройства. Внутри устройства нет узлов, требующих обслуживания пользователем. При необходимости о б р а щ а й т е с ь т о л ь к о к к в а л и ф и ц и р о в а н н ы м специалистам.

Для исключения возможности самовозгорания и короткого замыкания, не подвергайте телевизор воздействию атмосферных осадков и сырости.

Для исключения возможности короткого замыкания убедитесь в правильности подключения сетевого шнура телевизора к розетке сети электропитания.

При использовании с игровыми приставками, компьютерами или другими аналогичными устройствами, по возможности устанавливайте низкий уровень яркости и контраста изображения на телевизоре.

Чрезмерно яркие и контрастные статические изображения могут повредить экран телевизора - на нем может появиться теневое изображение.

Меры предосторожности при очистке поверхности ЖК экрана телевизора

1Пожалуйста, используйте для протирки поверхности ЖК экрана только мягкую и сухую ткань.

2 НЕ ДОПУСКАЕТСЯ использование растворителей или метилбензола - это может привести к повреждению ЖК экрана.

3Прежде, чем протирать поверхность ЖК экрана, телевизор необходимо полностью обесточить и отключить от электросети.

Меры предосторожности при установке и использовании телевизора

1Пожалуйста, убедитесь в соответствии напряжения и тока в электросети требованиям, которые указаны на странице спецификаций изделия в данном руководстве. Если Вы не в состоянии самостоятельно выяснить параметры электросети, пожалуйста, обратитесь за консультацией к продавцу телевизора.

2Пожалуйста, убедитесь в том, что вилка сетевого шнура телевизора плотно фиксируется в розетке электросети. В противном случае возможен перегрев и возгорание розетки электросети. Вилка сетевого шнура изготовлена таким образом, чтобы Вы могли подключать её к розетке электросети единственным способом.

3НЕ ДОПУСКАЙТЕ перегрузку розеток электросети или розеток удлинителей, подключенных к электросети. Это может привести к самовозгоранию розеток и удлинителей.

4 НЕ ДОПУСКАЙТЕ сдавливания и изломов сетевого шнура тяжелыми предметами, а также не устанавливайте телевизор там, где он может быть поврежден.

5Обязательно выключайте телевизор, когда он не используется. При длительном простое телевизора без эксплуатации, желательно также отключать его и от электросети.

6В конструкции корпуса телевизора предусмотрены специальные вентиляционные отверстия и прорези. Не загораживайте их какими-либо предметами, чтобы не ухудшать условия охлаждения телевизора.

7НЕ УСТАНАВЛИВАЙТЕ телевизор на диван или кресло, поскольку в результате вентиляционные отверстия телевизора могут оказаться закрытыми.

8НЕ УСТАНАВЛИВАЙТЕ телевизор в стесненном пространстве, предварительно не обеспечив в этом пространстве достаточный уровень вентиляции.

9Не устанавливайте телевизор вблизи нагревательных приборов и других источников повышенного уровня тепла.

10При установке желательно исключить возможность попадания прямого солнечного света на телевизор.

11НЕ УСТАНАВЛИВАЙТЕ телевизор на неустойчивых полках или столах, поскольку он может упасть и при этом разбиться и/или нанести травмы окружающим.

12НЕ ДОПУСКАЙТЕ попадания посторонних предметов в корпус телевизора через вентиляционные отверстия и прорези, поскольку это может повредить внутренние схемы телевизора.

45

ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Необходимость технического обслуживания телевизора

В случае возникновения любой из перечисленных ниже ситуаций, необходимо отключить телевизор от электросети и обратиться в сервисный центр.

1 Повреждена вилка сетевого шнура или шнур питания.

2Внутрь корпуса телевизора попала жидкость.

3 На поверхность экрана телевизора попало большое количество жидкости.

4 Конструкция телевизора была повреждена.

5Телевизор функционирует нестабильно.

НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ ТЕЛЕВИЗОР САМОСТОЯТЕЛЬНО, так как это может привести к ещё более существенным поломкам, а при неосторожном обращении с электрическими компонентами и к поражению электрическим током.

Замена деталей

При необходимости замены каких-либо деталей телевизора в сервисном центре, потребуйте от специалиста сервисного центра подтверждение того, что используемые им новые детали соответствуют требованиям производителя телевизора и не отличаются своими параметрами от заменяемых деталей.

Проверка работоспособности телевизора после ремонта

После ремонта телевизора обязательно попросите специалиста сервисного центра произвести проверку работоспособности телевизора, чтобы убедиться в устранении всех неисправностей и в безопасности эксплуатации телевизора после ремонта. ЭТО СООТВЕТСТВУЕТ ОБЯЗАТЕЛЬНЫМ ТРЕБОВАНИЯМ ПРОИЗВОДИТЕЛЯ. Если время эксплуатации телевизора превысило срок его службы, то о возможности дальнейшей эксплуатации телевизора необходимо проконсультироваться со специалистом сервисного центра.

Регистрационная информация телевизора

При обращении в торгующую фирму после покупки телевизора, или в сервисный центр необходимо сообщать название модели и заводской номер телевизора.

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ТЕЛЕВИЗОРА, ПРОЧТИТЕ, ПОЖАЛУЙСТА, ВСЕ ПРЕДУПРЕЖДЕНИЯ В РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ И НЕУКОСНИТЕЛЬНО СЛЕДУЙТЕ ИМ. ПРИ ОСУЩЕСТВЛЕНИИ ЛЮБОЙ МОДЕРНИЗАЦИИ ТЕЛЕВИЗОРА, НЕ ПРЕДУСМОТРЕННОЙ В ДАННОМ РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ, ВАМ МОЖЕТ БЫТЬ ОТКАЗАНО В БЕСПЛАТНОМ ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ.

Соответствие телевизора требованиям FCC

Данное изделие было протестировано, и результаты тестов показали, что оно соответствует ограничениям для цифровых приборов класса A/В, в соответствии с частью 15 правил Федеральной комиссии по связи (FCC). Ограничения были разработаны для того, чтобы обеспечить достаточную защиту от вредных помех при эксплуатации оборудования в бытовых условиях. Данное изделие воздействует на радиосвязь во время его эксплуатации, и если при установке этого изделия не придерживаться специальных инструкций, оно может создавать помехи окружающим телекоммуникационным приборам. Вместе с тем, мы не можем гарантировать того, что в некоторых ситуациях помехи не возникнут даже при соблюдении всех правил установки изделия. Поэтому, если Вы считаете, что данное изделие влияет на качество приема Вашего радиоприемника или другого телевизора, необходимо выключить питание данного устройства, чтобы определить, действительно ли оно влияет на условия приема других устройств, и при необходимости воспользоваться одной из перечисленных ниже рекомендаций:

1Измените положение или направление антенны.

2Установите телевизор подальше от других принимающих устройств.

3Подключайте телевизор и другие принимающие устройства к разным розеткам электросети.

46

КОМПЛЕКТАЦИЯ И КОНСТРУКЦИЯ

Комплектация телевизора

Помимо телевизора, в комплект поставки входят:



Пульт дистанционного управления (ПДУ) ................................................................................................................

1 шт.

Батарейки для ПДУ........................................................................................................................................................

2 шт.

Руководство по эксплуатации .....................................................................................................................................

1 шт.

47

КОМПЛЕКТАЦИЯ И КОНСТРУКЦИЯ

Условия работоспособности ПДУ телевизора

Наилучшие условия приема сигнала от пульта дистанционного управления обеспечиваются при отклонении пульта от прямого направления на датчик приемника не более чем на 30 градусов. (При угле, превышающем указанное отклонение, прием управляющих сигналов может быть нестабильным).

Не подвергайте ПДУ ударам и воздействию повышенной влажности.

Не допускайте попадания капель жидкости на корпус ПДУ.

Избегайте попадания на корпус ПДУ прямого солнечного света, так как перегрев корпуса ПДУ может привести к сбоям в работе внутренних схем ПДУ.

ПДУ может работать нестабильно при попадании на сенсор ИК-порта телевизора прямого солнечного света или яркого света от электрических осветительных приборов. В этом случае необходимо изменить положение телевизора по отношению к источникам яркого света, или уменьшить расстояние между телевизором и ПДУ.

30

30

5m

Установка элементов питания в ПДУ

Установку новых элементов питания в ПДУ необходимо осуществлять перед первым включением телевизора, и когда в работе ПДУ появляются сбои.

1 Снимите

крышку отсек а

2 Установите две батарейки (тип ААА)

3 А к к у р ат н о и п ол н о с т ь ю

э л е м е н т о в п и т а н и я н а

в отсек элементов питания ПДУ, с

закройте крышк у отсек а

обратной

стороне корпуса

соблюдением

схемы полярности

элементов питания ПДУ.

ПДУ. Для

этого необходимо

подключения,

которая указана



взять ПДУ, как показано на

знаками (+) и (-) внутри отсека



рисунке ниже, слегка нажать

элементов питания.



на крышку, а затем аккуратно







сдвигать на себя.







Во избежание вытекания электролита и коррозии элементов питания:

Не нарушайте схему полярности подключения при установке элементов питания в ПДУ.

Не используйте для совместной установки в ПДУ элементы питания разных типов, или сочетание старых и новых элементов питания.

Если ПДУ не используется в течение длительного времени, удалите элементы питания из ПДУ.

Если ПДУ работает некорректно, замените элементы питания на новые.

Если из элементов питания вытек электролит, аккуратно протрите отсек элементов питания ПДУ и установите новые элементы питания.

48

КОМПЛЕКТАЦИЯ И КОНСТРУКЦИЯ

Индикаторы, кнопки управления и выключатели на телевизоре

1) Кнопки VOL+ / VOLрегулировки громкости

Последовательные нажатия кнопки VOL+ или VOLпозволяют увеличивать и уменьшать громкость соответственно. Также эти кнопки используются для регулировки величины параметров настройки при работе с экранным меню.

2) Кнопка MENU отображения меню телевизора на экране

Эту кнопку необходимо нажать для отображения экранного меню телевизора.

3) Сенсор ИК-порта для приема управляющих сигналов ПДУ телевизора

4) Кнопка SOURCE выбора источника сигнала для отображения на экране

Эта кнопка используется для выбора источника сигнала, который необходимо отображать на экране телевизора.

5) Кнопки CH- / CH+ переключения телевизионных каналов

Последовательные нажатия кнопки CH+ или CHпозволяют переключать номер текущего канала в сторону увеличения или уменьшения соответственно. Также эти кнопки используются для перехода между различными пунктами экранного меню телевизора.

6)Индикатор питания телевизора

7)Выключатель питания телевизора

Примечание:

Функции кнопок SOURCE, MENU, VOL+ / VOL-, CH- / CH+ полностью дублируются аналогичными кнопками на ПДУ телевизора. Описание функций этих кнопок приведено в разделе описания функций кнопок ПДУ телевизора.

49

XORO HTL 2012 User Manual

КОМПЛЕКТАЦИЯ И КОНСТРУКЦИЯ

Разъемы для подключения внешних устройств

R

AUDIO IN L/MONO V

A

VIDEO

EARPHONE

SVIDEO-

SCART

RF

Аудио вход (правый канал)

Аудио вход (левый канал)

Видео вход (композитный)

Разъем для наушников

Видео вход (S-VIDEO)

Разъем SCART

Антенный вход

Компонентный видео вход (Y) Компонентный видео вход (Pb) Компонентный видео вход (Pr)

Аудио вход (правый канал) Аудио вход (левый канал)

Разъем VGA для подключения компьютера

Аудио вход для подключения компьютера

Антенный вход (RF)

Для подключения внешней антенны или кабельного телевидения.

Разъем для наушников

Для подключения стереонаушников к телевизору.

AV входы (видео композитный / S-VIDEO, аудио левый / правый каналы)

Используются для подключения к телевизору внешних источников видео и аудио сигналов (например видео магнитофонов и DVD проигрывателей), оснащенных композитным или S-VIDEO видео выходами.

Разъем SCART

Используется для подключения устройств воспроизведения видео записей (например, видеомагнитофонов и DVD проигрывателей), оснащенных разъемом SCART.

Разъем VGA, Аудио вход для подключения компьютера

Комбинация этих разъемов используется для подключения к телевизору устройств, оснащенных VGA видео выходом (например, компьютера или игровой приставки).

Компонентный видео вход (Y, Pb, Pr), Аудио вход левый / правый каналы

Комбинация этих разъемов используется для подключения к телевизору видео устройств, оснащенных компонентным видео выходом. Например, DVD проигрывателей.

50

УСТАНОВКА ТЕЛЕВИЗОРА

Телевизор желательно установить таким образом, чтобы избежать попадания прямого солнечного света на экран. Желательно также учитывать, что чрезмерное затемнение комнаты и блики отраженного света на экране телевизора приводят к переутомлению глаз. Для комфортного просмотра рекомендуется мягкое рассеянное освещение комнаты.

Отсеки разъемов на задней панели телевизора

Для доступа к разъемам на задней панели телевизора необходимо снять крышки с отсеков, в которых находятся разъемы. Нажмите на крышку в месте её сопряжения с центральной частью корпуса телевизора, и переместите в направлении по стрелке, как показано на рисунке. После подключения внешних устройств, крышки необходимо установить на место.

Подключение внешней антенны

Для качественного приема телевизионных программ рекомендуется подключать к телевизору внешнюю антенну или кабельное телевидение.

75 Ом коаксиальный круглый кабель

К разъему антенного входа

телевизора

300 Ом плоский кабель с двумя проводниками

Для снижения уровня помех и шумов, при подключении внешней антенны к телевизору рекомендуется использовать 75 Ом коаксиальный кабель. Старайтесь не допускать переплетения антенного кабеля со шнуром электропитания.

51

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Перед подключением внешних устройств к телевизору необходимо обесточить телевизор и внешнее устройство, проверить целостность конструкции соединительных разъемов на телевизоре и на внешнем ус т р о й с т ве , а та к ж е вз а и м н о е с о от ветс т в и е эл е к т р и ч е с к и х п а р а м ет р о в и ф о р м ата с и г н а л о в соединительных разъемов телевизора и внешнего устройства.

Настоятельно рекомендуем перед подключением к телевизору ознакомиться с руководством по эксплуатации подключаемого устройства.

Недостаточно плотное подключение соединительного шнура к разъемам на телевизоре и внешнем устройстве может привести к потере качества изображения и звука.

С помощью разъема SCART

R

AUDIO

L/MONO

VIDEO

AV IN

EARPHONE

SVIDEO-

SCART



Коннектор

Внешнее устройство



SCART кабеля













SCART кабель

RF

Подключение

Соедините SCART кабелем разъем SCART на задней панели внешнего устройства и разъем SCART на телевизоре.

Воспроизведение

1.Включите телевизор.

2.Последовательно нажимайте кнопку SOURCE на передней панели телевизора или кнопку на ПДУ телевизора до тех пор, пока не будет выбран видео вход SCART.

3.Включите внешнее устройство, подключенное к разъему SCART телевизора, и начните воспроизведение.

52

+ 28 hidden pages
