Anschluss an ein TV-Gerät 14
Anschluss eines Kopfhörers/Ohrhörers 14
Zuspielgeräte anschließen 14
Abspielen einer Disk
DVD abspielen 15
Bildschirmeinstellungen 18
JPEG-Dateien (Bilder) 19
Musikdateien 20
MPEG-1, MPEG-2 und MPEG-4 Videodateien 21
USB Anschluss 22
DVD Einstellung 23
Fehlerbehebung DVD 27
DVB-T
Erstinstallation 28
Täglicher Betrieb
29

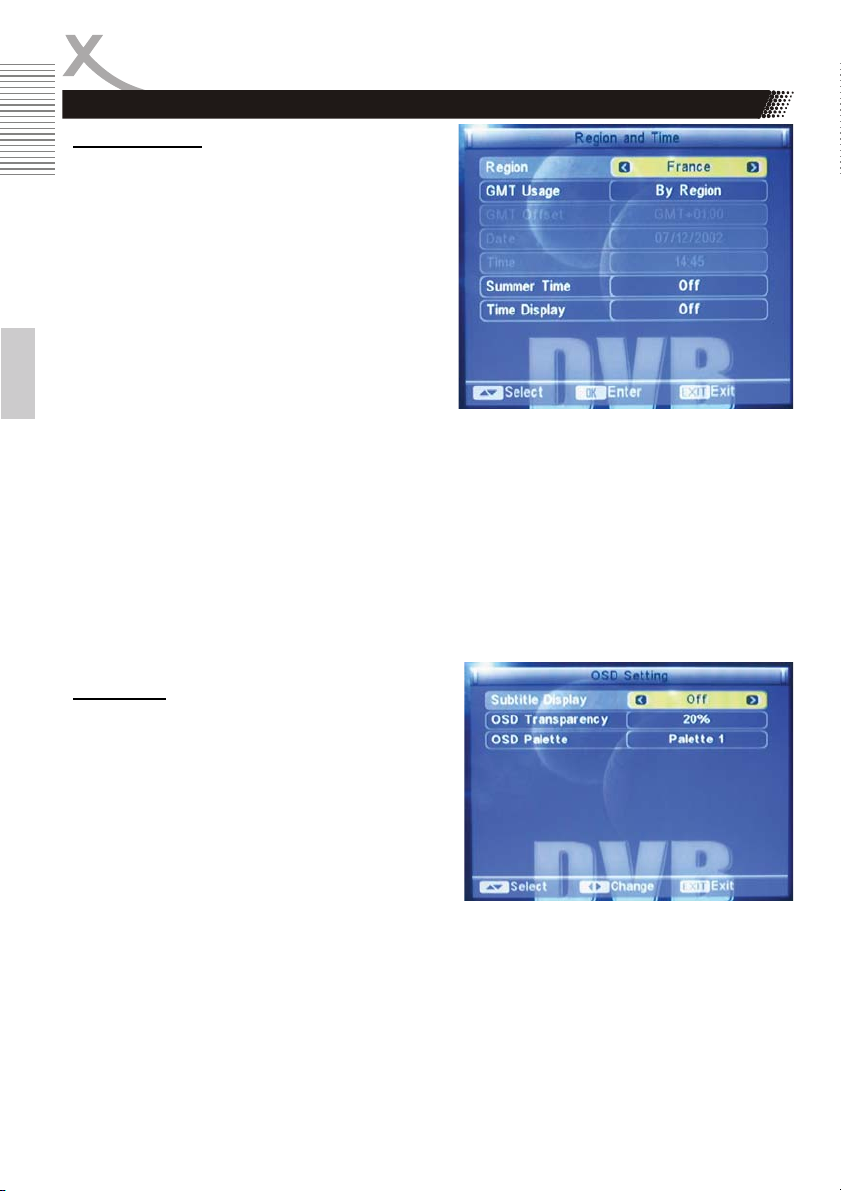

Einstellungen 31
Fehlerbehebung DVB-T 38
Spezifikation 39
Gewährleistung 40
Deutsch
HSD 7799 DE-3
Deutsch
SICHERHEITSHINWEISE
Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.
Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B
Audiospielers. Diese Standards wurden entwickelt, um Interferenzen mit anderen
heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann
Radiowellen verursachen und sollte wie in der Anleitung vorgeschrieben installiert
werden. Ansonsten kann es zu Störungen des Radios oder Fernsehers kommen,
zum Beispiel beim Ein- oder Ausschalten des DVD Spielers.
Bedienungsanleitung
1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.
Laser
Dieses Gerät enthält ein Lasersystem der Klasse 1.
1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.
2. Die Laserstrahlung kann Augenschäden hervorrufen.
3. Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden
Sie sich an Ihren Händler.
4. Das Gerät ist nur von Servicemitarbeitern zu öffnen.
5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies
zum Austritt von gefährlicher Laserstrahlungen führen.
Verwendung
1. Verwenden Sie das Gerät nur zu dem Abspielen von Video-DVD, Video-CD und Audio-CD.
2. Abspielen von unterstützen Inhalten (Video, Bilder und Musik) von USB/CARD-
3. Empfang von digitalen terrestrischen Fernsehen (DVB-T, SD, MPEG2).
4. Das Gerät ist nicht für den gewerblichen Einsatz konstruiert.
USB Anschluss
xAm USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) an-
xUSB-Gerät mit einem hohen Stromverbrauch verkürzen ggf. die Akkulaufzeit
xUSB-Gerät, welche eine Stromaufnahme von über 500mA aufweisen, dürfen nicht mit dem
xEs dürfen ausschließlich USB-Massenspeichergeräte angeschlossen werden. Die Buchse ist
Speichermedien.
geschlossen werden.
HSD7799 verbunden werden. Diese Geräte verstoßen gegen die USB-Spezifikationen.
nicht zum Aufladen von MP3-Playern, Mobiltelefonen usw. geeignet.
DE-4 HSD 7799
SICHERHEITSHINWEISE
Stromversorgung
1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten
Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.
3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte beschädigt oder
Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen
angebracht werden oder von dem Hersteller bezogen werden.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das
Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker
und nicht am Kabel. Das Kabel könnte ansonsten reißen.
7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden,
vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall,
dass das Gerät längere Zeit nicht genutzt wird.
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel . Dies verhindert Schäden aufgrund von Blitzschlägen.
9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen
angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der
Kontakt mit solchen Leitungen tödlich enden kann.
10. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,
dass diese oder das Kabel geerdet sind.
11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu
Bränden oder elektrischen Schocks führen kann.
12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
13. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
14. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
15. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie den Player länger
nicht nutzen.
Batterie
1. Die Batterie (Akkumulator) ist Teil des Gerätes und intern eingebaut.
2. Öffnen Sie nicht das Gerät, um an die Batterie zu gelangen.
3. Es besteht das Risiko von Verbrennungen und Feuer bei falscher Benutzung. Öffnen, beschädigen oder überladen Sie die Batterien nicht und verhindern Sie Kontakt mit Feuer und Wasser.
4. Batterien gehören nicht in den Hausmüll. Jeder Verbraucher in der EU ist gesetzlich verpflichtet,
Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben. Die Batterien
werden dadurch einer umweltschonenden Entsorgung zugeführt.
5. Die Spannung während des Aufladens darf nicht über 9 V liegen.
6. Bitte beachten Sie die gesonderten Hinweise in der Anleitung.
7. Laden Sie den Akku nur mit dem mitgelieferten Netzteil auf!
Dolby
Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are
trademarks of Dolby Laboratories. Confidential Unpublished works. 1992-1997 Dolby Laboratories,
Inc. All rights reserved.
Deutsch
HSD 7799 DE-5
SICHERHEITSHINWEISE
Betrieb und Aufstellung
1. Während der Wiedergabe dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie den
Player nicht, sonst könnte die CD beschädigt werden.
2. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
3. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte beschädigt oder
Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen
angebracht werden oder von dem Hersteller bezogen werden.
4. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige
Deutsch
Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.
5. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
6. Betreiben Sie den Player nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu
Schäden am Bildschirm führen.
7. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte
zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
8. Legen Sie ausschließlich CDs oder DVDs in das Laufwerk.
9. Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.
10. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen
immer frei gehalten werden.
11. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
12. Vermeiden Sie Hitzestau am Gerät.
13. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
14. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
15. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
Servicefall
1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
3. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche
4. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funkti-
5. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:
xPositionieren oder richten Sie die Empfangs-Antenne anders aus.
xVergrößern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.
xStecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestörte Gerät.
xSetzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.
Personal.
a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellun-
gen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige
Instandsetzung eines Technikers nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen auf-
weist.
Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
onsweise sicherzustellen.
DE-6 HSD 7799
HINWEISE
Macrovision
U.S. Patens Nos. 4,631,603; 4,577,216; 4,819,098; 4,907,093; 5,315,448 and 6,516,132
"This product incorporates copyright protection technology that is protected by U.S. patents and
other intellectual property rights. Use of this copyright protection technology must be authorized by
Macrovision, and is intended for home and other limited viewing uses only unless otherwise
authorized by Macrovision. Reverse engineering or disassembly is prohibited."
Reclycling Informationen
Wiederverwertung von Elektrogeräten
Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und
hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen
Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung
alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Der Grüne Punkt
Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an
die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Batterien
1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in
deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.
2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.
3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden
Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol
des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.
4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.
5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb =
Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.
Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden
können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an
uns zurücksenden.
Deutsch
HSD 7799 DE-7
LIEFERUMFANG
Lieferumfang
xHSD 7799
xFernbedienung
xNetzteil
xAudio/Video-Adapterkabel
xOhrhörer
xAdapterkabel für den Zigarettenanzünder
xTasche
Deutsch
xBedienungsanleitung
Hinweise:
xVeränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlö-
schen der Gewährleistung.
xTransportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
xBitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
xEntsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen
Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.
xPrüfen Sie nach Erhalt des Gerätes sofort die Vollständigkeit des Lieferumfangs. Wenden Sie
sich an Ihren Händler, falls Teile fehlen.
Eigenschaften
xTragbarer DVD-Player
x22,8 cm (9 Zoll) großer Bildschirm
xDigitales Panel mit einer Auflösung von 800 x 480 Pixel
xLCD Bildschirm mit LED Hintergrundbeleuchtung
xUSB Schnittstelle und Kartenleser zum Abspielen von Medien-Inhalten (Filme, Bilder oder
Musik)
xDVD-Player ist kompatibel zu Video-DVD, DVD+R (W), DVD+R DL, DVD-R (W), DVD-R DL,
CD-R (W), CD-ROM, Audio-CD
xDVD-Player spielt Video-DVD, VCD, SVCD, MPEG-1, MPEG-2, MPEG-4 (AVI Container),
JPEG und MP3
xDVB-T TV Tuner
xEPG und Teletext
DE-8 HSD 7799
BATTERIE
Batterie aufladen und Lagerung
1. Die Batterie ist Bestandteil des Gerätes. Sie wird immer auch dann aufgeladen, wenn das
Gerät mit dem Stromnetz verbunden ist.
2. Zum Laden der Akku-Einheit schalten Sie den DVD-Player zunächst aus. Schließen Sie das
Netzstromkabel (AC/DC) an den Netzstromeingang auf der linken Seite (DC IN) an. Stecken
Sie dann das Netzstromkabel in die Steckdose.
3. Es dauert ca. 4 bis 5 Stunden, bis die Batterien aufgeladen sind. Während des Ladevorgangs leuchtet die Ladeanzeige rot auf, nach vollständigem Laden leuchtet sie grün auf.
Eine vollständig aufgeladene Batterie kann das Gerät bis zu 2,5 Stunden mit Strom versorgen. Der Energieverbrauch ist dabei abhängig von Bildschirmhelligkeit, Lautstärke etc.
4. Lagertemperatur und Feuchtigkeit (bei kurzer Lagerung) Aufbewahrung nur in einem
trockenen Umfeld mit geringer Luftfeuchtigkeit (max. 85%) und einer Lagertemperatur
zwischen 20°C und +45°C.
5. Der Akku darf nicht in Kontakt mit aggressiven Gasen kommen. Wenn diese Bedingungen
nicht eingehalten werden, kann es zur Korrosion der metallischen Teile und damit zum
Austritt von Batterieflüssigkeit kommen.
6. Eine längere Lagerdauer kann zum Entladen der Batterien führen. Bei längerer Lagerdauer
sollten die Batterien bei Temperaturen zwischen +10°C und +30°C gelagert werden.
7. Nach längerer Lagerdauer kann es vorkommen, dass die Ladeleistung der Batterien
zunächst gemindert ist. Durch mehrfaches Ent- und Aufladen erlangen die Batterien aber
wieder ihre ursprüngliche Leistung.
8. Wenn die Batterie für länger als 1 Jahr gelagert wird, sollte sie mindestens einmal pro Jahr
aufgeladen werden, um ein vollständiges Entladen, Korrosion und den Austritt von
Batterieflüssigkeit zu vermeiden.
9. Batterie nie ins Feuer werfen, nicht erhitzen und nicht ins Wasser werfen.
10. Batterie darf nicht geöffnet werden.
11. Auch wenn keine Produktionsmangel vorliegt, unterliegt ein Akku bauartbebingt einem
Verschleiß. Normales Verschleiß ist von der Gewährleistung ausgeschlossen.
12. Das Gerät zeigt die Meldung "LOW POWER DOWN" an, wenn der Akku fast leer ist. Bitte
laden Sie denn Akku dann auf.
Deutsch
Betrieb im Auto
1. Bitten verwenden Sie ausschließlich den mitgelieferten Zigarettenzünderadapter.
2. Der Zigarettenzünderadapter ist nur für Fahrzeuge mit 12V Spannungsnetz geeignet.
3. Falls der Zigarettenanzünderanschluss oder der Zigarettenanzünderadapter verschmutzt ist,
wird der Anschluss durch das schlechte Leiten des elektrischen Stroms heiß. Achten Sie auf
saubere Kontakte am Zigarettenanzünderadapter und auf einem sauberen und nicht korrodierten Zigarettenanzünderanschluss.
4. Der Fahrzeugführer darf nie während der Fahrt am Gerät hantieren und keine Videos
auf dem Player anschauen.
5. Verwenden Sie den mitgelieferten Zigarettenanzünderadapter nicht mit anderen Geräten.
6. Trennen Sie die Verbindung zwischen HSD 7799 und dem Zigarettenanzünderanschluss,
wenn Sie das Gerät nicht verwenden.
7. Lassen Sie den HSD 7799 nicht unbeaufsichtigt, wenn er mit dem Zigarettenanzünderanschluss verbunden ist!
8. Schützen Sie das Gerät vor hohen Temperaturen, die im Innenraum von Autos im Sommer
entstehen können!
Hinweis:
Verbinden Sie niemals das Gerät mit dem Zigarettenanzünderadapter und dem Zigarettenanzünder wenn das Auto gestartet/augeschaltet wird. Es können Spannungsspitzen entstehen,
die den HSD 7799 beschädigen können.
HSD 7799 DE-9
Bedienelemente
Deutsch
Bereich 1
DVD/AV/TV (Umschalten zwischen DVD, DVB-T und AV-Eingang)
VOL-/VOL+ (Lautstärke verringern bzw. erhöhen)
USB/CARD (Nur im DVD-Modus: Kartenleser oder USB-Anschluss aufrufen)
Bereich 2
MENU (Nur im DVD-Modus: DVD-Menü aufrufen) X | | PLAY/PAUSE (Nur im DVD-Modus: Wiedergabe starten/pausieren)
SETUP (Menü mit Geräteinstellungen einblenden)
Bereich 3
WWXX(Nur im DVD-Modus: Bildsuchlauf rückwärts/vorwärts, Pfeiltaste rechts/links)
|WWXX | (Nur im DVD-Modus: Nächstes/Vorheriges Kapitel, Datei usw.,
Pfeiltaste oben/unten)
OPEN (Mechanische Verschluss für DVD-Klappe. Auf den Bereich drücken, um Fach zu
öffenen bzw. schließen.
Hinweis: Bitte öffnen Sie die Klappe vorsichtig. Wird die Klappe zu weit geöffnet, kann es
zu Schäden am Gehäuse kommen. Derartige Schäden werden nicht im Rahmen der Gewährleistung kostenlos behoben!
1
2
3
DE-10HSD 7799
Bedienelemente
Deutsch
1.
Rechte Seite
1. USB-Anschluss (USB)
2. Speicherkartenleser (SD/MMC)
3. Kopfhörereingang
4. Audio/Video Ausgang (AV OUT)
5. Audio/Video Eingang (AV IN)
6. Gerät Ein-/Ausschalten (ON/OFF)
7. Anschluss für Netzteil bzw. Zigarettenzünderadapter
Linke Seite
Auf der linken Seite befindet sich der Antenneneingang
Anschluss an ein Fernsehgerät (Audio-/Videoausgang)
1. Schalten Sie den Strom am Gerät ab, bevor Sie es mit weiteren Geräten verbinden.
2. Verbinden Sie das Adapterkabel mit dem 3,5 mm Klinkenstecker mit dem AV OUT
Anschluss.
3. Verbinden Sie das gelbe Kabel mit dem gelben Anschluß am Adapterkabel und mit VIDEO IN
an der Seite des TV Fernsehgerätes. (Je nach Fernsehgerät kann die Buchse auch mit
FBAS/CVBS oder FRONT AV gekennzeichnet sein)
4. Verbinden Sie das weisse und rote Kabel mit dem Adapterkabel und mit dem Audioeingang
des TV Fernsehgerätes.
Deutsch
Der Ausgang AV OUT ist im DVD und DVB-T Modus automatisch aktiv.
.
Anschluss eines Kopfhörers
1. Kopfhörer mit einem 3,5mm Klinkenstecker können an dieses Gerät angeschlossen werden.
2. Regulieren Sie die Lautstärke mit den Tasten VOL-/VOL+.
3. Achten Sie auf die Lautstärke bei der Benutzung von Kopfhörer und schützen Sie ihre Ohren
vor zu lauten Geräuschen.
Hinweis:
Benutzen Sie nicht dauerhaft über einen längeren Zeitraum die Ohrhörer.
Zuspielgeräte anschließen (Audio-/Videoeingang)
Der HSD 7799 verfügt auch über einen Audio/Video-Eingang.
1. Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf dem LCD Bildschirm
wiederzugeben, verbinden Sie das Audio/Video-Adapterkabel mit der Buchse AV IN und das
andere Ende mit dem Audio/Videokabel und dem Wiedergabegerät.
2. Schalten Sie den HSD 7799 in den AV-IN Modus, indem Sie die DVD/AV/TV mehrmals
drücken.
DE-14HSD 7799
DVD-Player
1. Drücken Sie die MENU Taste, um zum DVD-Menü zu
gelangen.
2. Drücken Sie Navigationstasten oder die numerische Tasten,
um zu dem Titel zu springen.
3. Drücken Sie OK-Taste
4. Der Player startet vom ausgewählten Titel.
Hinweis:
Sie können auch die vorgegebene Titelnummer eingeben, um direkt
auszuwählen.
Wie in der nebenstehenden Abbildung gezeigt, kann eine Video-DVD
mehrere Titel enthalten. Hinter jedem Titel befindet sich zum Beispiel
ein Film oder Dokumentation. Die einzelnen Titel können natürlich
auch weiter mit Kapitel unterteilt werden.
Wiedergabe unterbrechen (im Wiedergabemodus)
Drücken Sie PLAY/PAUSE auf der Fernbedienung während der Wiedergabe und das Bild hält an.
Drücken Sie PLAY/PAUSE, um wieder in den normalen Modus zurückzukehren.
Wiedergabe unterbrechen
Drücken Sie die STOP Taste, um die Wiedergabe zu unterbrechen.
Drücken Sie noch einmal auf die Taste PLAY/PAUSE, um die Wiedergabe von der letzten Position
fortzusetzen.
Drücken Sie zweimal auf die Taste STOP, um die Wiedergabe vollständig zu stoppen.
Schneller Rück- / Schneller Vorlauf
Deutsch
Drücken Sie die Tasten WW XX während des Abspielens und der HSD 7799 wechselt die
Abspielgeschwindigkeit. Die Abspielgeschwindigkeit erhöhrt sich mit jedem weiteren Drücken der
Taste. Die Sequenz ist:
Hinweis:
Manche Disk unterstützen diese Funktion nicht.
Mit der Taste OK kehren Sie zur nornalen Wiedergabegeschwindigkeit zurück,
Kapitel / Track
Drücken Sie während der Wiedergabe die |<< oder >>| Taste um das vorherige oder nächste
Kapitel, Musikstück, Bild oder Film zu starten.
HSD 7799 DE-15
DVD-Player
Audiosprache ändern
Drücken Sie die AUDIO Taste während des Abspielens und der Player wechselt zur nächsten
Audiospur bzw. Audiosprache (sofern diese verfügbar ist).
Beim Abspielen einer MPEG-4 Datei mit z.B. zwei Audiosprachen wechselt der HSD 7799 ebenfalls
die Sprache mit dem Drücken der AUDIO Taste. Bei einer VCD werden die verschiedenen
Audiokanäle (Stereo, Links oder Rechts) gewechselt.
Deutsch
Hinweis:
Drücken Sie mehrmals die AUDIO Taste und dann gelangen Sie in der Regel zu der ursprünglichen
Audiospur zurück.
Untertitel auswählen
DVD können unterschiedliche Untertitel enthalten. Durch mehrmaliges drücken der Taste SUB-T
können Sie zwischen verfügbaren Untertiteln wählen.
Zum Ausblenden von Untertiteln drücken Sie mehrfach die SUB-T Taste. Untertitel, welche Bestandteil der Bildinformationen sind, können nicht ausgeblendet werden.
Wiederholfunktion
Dieses DVD-Gerät gibt Ihnen die Möglichkeit, bestimmte Titel in Endlosschleife wiederzugeben.
1. Drücken Sie REPEAT während der normalen Wiedergabe.
2. Der REPEAT Modus wechselt jedesmal wenn Sie die Taste drücken.
Abhängig von der Art der Disc (Video-DVD, VCD, order Daten) ändert sich die Wiederholenfunktion
(REPEAT).
DVD-Video - Wiederhole Kapitel / Titel / Alle / Aus
Kapitel: Wiederholt das aktuelle Kapitel
Titel: Wiederholt den aktuellen Titel
Alle: Wiederholt alle Tracks/Titel einer Disc.
Einzel: Einzelne Datei wiederholen.
Ordner: Alle Dateien in einem Ordner wiederholen.
Zufall: Dateien im Ordner in zufälliger Reihenfolge abspielen
Musik-Disc - Einzel / Alle / Aus
Einzel: Aktuellen Titel entlos wiedergeben
Alle: Wiederholt alle Tracks/Titel einer Disc.
Hinweis:
Bei einer VCD mit PBC muss zuerst PBC deaktiviert (MENU Taste) werden, um die
Wiederholenfunktion zu nutzen.
DE-16HSD 7799
DVD-Player
Suche oder GOTO
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern.
Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste GOTO aus.
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom
Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder
auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten vor. Nach kurzer Zeit
Zoom
Drücken Sie ZOOM während der Wiedergabe. Der DVD Player vergrößert das Bild.
Drücken Sie
Bei dem mehrmaligen Drücken der ZOOM Taste ändert sich die Vergrößernfunktion in folgender
Weise:
Hinweis:
Diese Funktion ist bei manchen Disc nicht verfügbar.
WXSTwährend des Zoomens und der Bildausschnitt verändert sich.
Lautstärke
beginnt die Wiedergabe.
Deutsch
Die gewünschte Lautstärke stellen Sie mit den Lautstärkentasten VOL+ / VOL– am Gerät oder auf
der Fernbedienung ein.
Stummschaltung
Drücken Sie die MUTE Taste und der Ton wird ausgeschaltet. Um den Ton wieder zu hören, drücken erneut die MUTE Taste auf der Fernbedienung.
Kartenleser und USB Anschluss
Sie haben die Möglichkeit Filme, Bilder und Musik von USB-Sticks oder Speicherkarten wieder
zugeben. Verbinden Sie den USB-Stick mit dem USB-Anschluss ODER stecken Sie die Speicherkarte in den Kartenleser (rechte Gehäuseseite). Drücken Sie die Taste USB auf der Fernbedienung
bzw. USB/CARD am Hauptgerät, um die Geräteerkennung zu starten.
Hinweise:
xDie Dateisysteme FAT/FAT32 werden unterstützt
xKartenleser und USB-Anschluss können nur im DVD-Modus aktiviert werden.
xBitte beachten Sie die Hinweise zum USB-Anschluss auf Seite 4.
xDer Kartenleser unterstützt SD, MS und MMC bis max. 32GB
HSD 7799 DE-17
DVD-Player
Informationsanzeige
Dieser DVD-Player zeigt den Betriebsstatus und DVDInformationen auf dem Bildschirm an. Drücken Sie
dazu die INFO Taste.
Mit dieser Funktion können Sie folgende Informationen
auf dem Fernseher sehen:
xAktueller Track und die Gesamtanzahl der
Tracks (TT 01/22)
xAktuelles Kapitel und Gesamtanzahl der
Deutsch
Kapitel (CH006/009)
xAbgespielte Zeit
Mit dem mehrmaligen Drücken der Display Taste
folgen weitere Informationen:
xAbgelaufene Zeit des Titels (Title Remain)
xVerbleibene Zeit des Titels (Title Elapsed)
xAbgelaufene Zeit des Kapitels (Chapter
Remain)
xVerbleibene Zeit des Kapitels (Chapter
Elapsed)
Im Falle einer Audio-CD/MPEG-4 Videodateien erscheinen folgende Informationen:
xAbgelaufene Spielzeit (Single Remain)
xVerbleibene Zeit des Spielzeit des Stückes (Single Elapsed)
Hinweis:
Drücken Sie INFO während des Abspielens, um das On-Screen Display zu starten. Zum Beenden
bitte wieder INFO drücken.
Bildschirmeinstellungen
Die Bildschirmeinstellungen (Helligkeit, Kontrast, Farbsättigung und Schärfe) können nur im DVDModus eingestellt werden. Die Einstellungen gelten jedoch auch für den DVB-T und AV-IN Modus.
xWechseln Sie mit der Taste DVD/AV/TV in den USB-Modus (ggf. mehrfach drücken)
xDrücken Sie die Taste SETUP
xRufen Sie mit der Taste X(VOL+) das Menü “VIDEO“ auf.
xDrücken Sie die Taste T gefolgt von OK, um das Menü die Bildschirmeinstellungen zu öff-
nen.
xMit den TastenT/Swählen Sie die Einstellungen aus, die Sie verändern möchten.
xVerändern Sie die gewählte Einstellung mit den Tasten W/X .
xMit der Taste EXIT blenden Sie das Menü aus.
DE-18HSD 7799
DVD-Player
JPEG-Dateien (Bilder)
Sie können mit Ihrem DVD-Player Fotos anschauen, die auf einer CD/DVD oder auf einem USBbzw. Speicherkatenmedium gespeichert sind. Die Fotos müssen im JPEG Format gespeichert sein.
1. Legen Sie die CD/DVD in das Diskfach bzw. verbinden Sie USB- oder Kartenspeicher.
(siehe Seite 17)
2. Wählen Sie einen Ordner oder ein Bild, das auf der CD enthalten ist
Bedingungen bei der Anzeige von JPEG-Bildern
1. Achten Sie auf die Anzahl der Bilder auf einem Speichermedium. Falls das Einlesen der Disc
zu lange dauert, organisieren Sie bitte Ihr Bilderarchiv neu. Entweder benutzen Sie dazu
Ordnerstrukturen oder verwenden Sie weniger Dateien pro Disc. Das Limit von 650 Dateien
sollte nicht überschritten werden.
2. Falls Sie nach dem Starten eines Bildes einige Zeit keine Anzeige bekommen, dann kann
das Bild eine zu große Auflösung haben. Reduzieren Sie ggf. die Auflösung des Bildes bis
zu einer maximalen Auflösung von 2760x2048 pixel.
3. Idealerweise sollten die Bilder nicht mehr als 1024x576 (16:9) oder 768x576 (4:3) Pixel
haben.
4. Achten Sie auf die Dateierweiterung Ihrer Bilder. Es werden nur JPEG Dateien unterstützt
und angezeigt wenn diese die Dateierweiterung *.jpg oder *.jpeg haben. Andere Bildformate
werden nicht unterstützt.
Nachdem die CD geladen ist, erscheint ein Menü auf
dem Bildschirm. Drücken Sie OK, um die
Ordnerinhalte anzusehen (wie unten in der rechten
Spalte gezeigt wird).
Bild rotieren
Es gibt vier Transformationsmodi: „Umgekehrt”,
„Gespiegelt“, „Links“ und „Rechts“: Diese Funktionen
können nur bei normaler Wiedergabe eines aktuellen
Bildes verwendet werden und werden automatisch
abgebrochen, wenn ein neues Bild aufgerufen wird. Die verschiedenen Transformationsmodi wählen
Sie wie folgt mit den Pfeil-Navigationstasten aus:
S Umgekehrt/Normal
T Gespiegelt/Normal
W Nach links drehen
X Nach rechts drehen
Hinweis:
Die Funktion ZOOM steht nicht zur Verfügung.
Deutsch
HSD 7799 DE-19
DVD-Player
JPEG-Dateien
Menü
Drücken Sie die Taste STOP während ein Bild angezeigt wird, um anzuzeigen. Nachdem es aktiviert
wurde, werden bis zu zwölf verkleinerte Miniaturbilder auf dem Bildschirm angezeigt. Die
Taste kann verwendet werden, um die nächsten und vorherigen zwölf Bilder im aktuellen Verzeichnis
anzuzeigen. Hinweis: Im Miniaturbildschirm, können Sie MENÜ aufrufen, um Hilfsinformationen zu
bekommen.
Deutsch
Abspielen von Musik während der Bildanzeige
Sie können während der Bildbetrachtung Musik hören.
1. Wählen Sie zunächst die Musikdatei (komprimierte Musikformate)
2. Wählen Sie dann das Bild.
3.
Musikdateien
Disc
Der HSD 7799 kann MP3 Dateien abspielen, wenn diese auf CD-R, CD-RW, DVD-R oder DVD+RW
bzw. USB- oder Kartenspeicher abgelegt sind. Die maximale Anzahl der Musikdateien sollte nicht
größer als 650 sein. Achten Sie auf die Brenngeschwindigkeit Ihrer selbsterstellten Disc. Sie sollte
nicht größer als 16fach sein. Nutzen Sie ausschließlich Markenrohlinge, die Ihr Brenner explizit unterstützt.
Audio-CD
Wenn eine Audio-CD ins Laufwerk gelegt wird, dann wird diese automatisch abgespielt.
Formate
Folgende Eigenschaften sollten Ihrer Musikdateien haben:
1. Samplingfrequenz: bis zu 8 - 48 kHz (MP3)
2. Bitrate: bis zu 8 - 320kbps (MP3)
3. Der HSD 7799 unterstützt nur Dateien mit der Datei-Endung *.mp3
4. Selbst erstellte Disc sollten nach der ISO 9660 Norm sein.
5. Dateinamen sollten nicht größer als 8 Zeichen haben (ohne die Endung). Sie sollten keine
Bitte achten Sie auf die entsprechenden Copyright Bestimmungen, wenn Sie MP3 Dateien aus dem
Internet nutzen oder selbst diese Dateien erzeugen.
Abspielfunktionen:
xWählen Sie eine MP3-Datei aus.
xDrücken PLAY/PAUSEX | | zu dem Abspielen der Datei. Wiederholtes Drücken der Taste
xUm das Abspielen anzuhalten, drücken Sie die STOP Taste.
xMöchten Sie das vorherige oder nächste Stück anhören, drücken Sie dazu die PREV (|<<)
xMit der REPEAT Taste können Sie die Wiederholungsfunktion aktivieren.
xSchneller Rück– wie schneller Vorlauf sind mit den Tasten << oder >> möglich.
Sonderzeichen wie „/ ? * : < > l " etc enthalten.
bewirkt eine Pause.
oder NEXT (>>|) Taste.
XX| und |WW
DE-20HSD 7799
DVD-Player
MPEG-1, MPEG-2 und MPEG-4-Videodateien
Der HSD 7799 kann Filmdateien in den Formaten MPEG-1, MPEG-2 oder MPEG-4 absielen. Bitte
beachten Sie die folgenden Regeln
1. Die Auflösung der Filmdateien darf maximal 720x576 Pixel betragen.
2. Der Dateiname sollte nicht mehr als 56 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle
dieses „_“ Zeichen.
4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommen.
5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien dass Video und Audio nur mit der
„interleave“ Option abgespielt werden können.
6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.
7. Verschiedene MPEG-3 Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu
Fehlern bei der Darstellung kommen.
8. MOV, MKV, MP4-Dateien u.ä. können nicht abgespielt werden
9. MPEG4 h.264/AVC wird nicht unterstützt.
10. Unterstütze Audioformate in den MPEG-x Dateien sind:
spielen der Datei. Wiederholtes Drücken
der Taste bewirkt eine Pause.
xUm das Abspielen anzuhalten, drücken
Sie die STOP Taste.
xMöchten Sie das vorherige oder nächste
Stück anhören, drücken Sie dazu die
PREV (|<<) oder NEXT (>>|) Taste.
xMit der REPEAT Taste können Sie die
Wiederholungsfunktion aktivieren.
xSchneller Rück– wie schneller Vorlauf sind mit den Tasten << oder >> möglich.
:
Deutsch
HSD 7799 DE-21
USB Anschluss
Der HSD 7799 verfügt über einen USB Anschluss, der mit dem DVD-Player im HSD 7799 verbunden
ist.
Sie haben die Möglichkeit Filme, Bilder und Musik von USB Speicher wiederzugeben. Schließen Sie
das USB Speicher am USB Anschluss des HSD 7799 an. Drücken Sie dann die USB Taste und der
USB Anschluss wird aktiviert. Der Inhalt des USB Flashspeicher wird ausgelesen und in dem Dateibrowser angezeigt.
Beachten Sie bitte auch Seite 4 und Seite 17.
Deutsch
Unterstützte Formate und Bitraten von USB
Sie können von USB Speichermedien die gleichen Formate abspielen wie von Disk. Dies wären zum
Beispiel JPEG, Musikdateien (kompremierte Formate) oder Videodateien (MPEG-1, MPEG-2 oder
MPEG-4 Format).
Bitte beachten Sie, dass die Bitrate der Videodateien nicht größer als 2000 kbps sein darf.
Unterstützte Medien
Der USB-Anschluss unterstützt eine Reihe von USB Speichersticks mit unterschiedlichen Größen.
Der USB Speicher muss FAT32 formatiert sein, ansonsten wird dieser nicht erkannt.
Abspielfunktionen
Die Abspielfunktionen entsprechen je nach Art des Kontents (JPEG, Musik oder Video) denen der
vorangegangenden Beschreibungen.
DE-22HSD 7799
DVD Einstellungen
Allgemeines
Hinter den Einstellungen (SETUP) befinden sich die vielfältigen Optionen die die Ausgabe, Anzeige,
Navigation einer Video-DVD und mehr beeinflussen.
1. Drücken SETUP auf Fernbedienung um in Einstellungsmenü zu gelangen.
2. Drücken Sie OK um in die einzelnen Optionen und Submenüs zu gelangen.
3. Navigieren Sie mit den Pfeiltasten zu den einzelnen Einstellungen.
4. Drücken Sie SETUP wiederholt, dann werden die Einstellungen übernommen und Sie kön-
nen das Einstellungsmenü verlassen.
Vier übergeordnete Kategorien hat das Einstellungsmenü:
HAUPTMENU, AUDIO, VIDEO, und PRÄFERENZEN
HAUPTMENÜ
BILDSCHIRM
Die Einstellung verändert die Darstellung des Videos
auf dem Bildschirm und agiert unabhängig von den TFT
Einstellungen.
4:3 Pan-Scan
Verwenden Sie diese Einstellung, wenn Sie den HSD
7799 mit einem 4:3-Fernseher verbinden. 16:9-Filme
werden vergrößert und nach Möglichkeit ohne
‘schwarze Balken“ dargerstellt. Durch die Vergrößerung werden an
den Seiten Informationen vom Bild abgeschnitten.
4:3 Letterbox
Verwenden Sie diese Einstellung, wenn Sie den HSD 7799 mit
einem 4:3-Fernseher verbinden. 16:9-Filme werden mit ‘schwarzen
Balken‘ an der Ober- und Unterseite des Bildes dargestellt.
16:09
Wählen Sie diese Einstellung, wenn Sie den eingebauten Bildschirm verwenden oder den HSD 7799
mit einem 16:9-Fernseher verbinden. 16:9-Filme werden formatfüllend dargestellt.
BLICKW.SYM.
Falls die Video-DVD mit alternativen Kameraperspektiven in einer Szene aufgenommen wurde und
diese auch auf der Video-DVD verfügbar sind, dann würde bei Anwesenheit in der linken oberen
Ecke des Bildschirmes ein Kamerazeichen auftauchen. Im SETUP können Sie die Anzeige entweder
ganz unterdrücken (Aus) oder aktiviert lassen (Ein).
Zum Umschalten der Blickwinkel drücken Sie während der Filmwiedergabe die Taste GOTO. In dem
dann eingeblendeten Menü kann der Blickwinkel geändert werden.
Deutsch
HSD 7799 DE-23
DVD Einstellungen
MENÜ SPRACHE
Diese Einstellung definiert die Sprache des Bildschirmmenüs und Meldungen des DVD-Players.
UNTERTITEL
Gehörlos Titel sind eine spezielle Form der Untertitel, die neben dem gesprochenem auch Geräusche
schriftlich anzeigt. Dies können zum Beispiel „Telefonklingeln“, „Schritte“ oder „Buummmm“ sein. Sie
können die Funktion aktivieren oder deaktivieren.
Deutsch
Hinweis:
Nicht alle Video-DVD‘s enthalten diese spezielle Form der Untertitel.
BILDS.SCHONER
Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen
einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befindet. In diesen Fällen startet der Bildschirmschoner nach ca. 3 Minuten.
Der Bildschirmschoner kann auch deaktiviert werden.
Hinweis:
Um ein Einbrennen in den Bildschirm zu verhindern, aktivieren Sie bitte den Bildschirmschoner.
LETZTE POSITION
Wenn diese Option aktiv ist (EIN), wird beim Abschalten die letzte Wiedergabeposition bei einer Video DVD gespeichert und nach dem Einschalten die Wiedergabe an der gleichen Stelle fortgesetzt.
AUDIO
Unter dieser Kategorie befindet sich nur die Einstellung „Downmix“.
Downmix
Diese Einstellung ermöglicht die Festlegung der
Art der analogen Tonausgabe.
LT / RT:
Wenn Sie den HSD 7799 an einem externen Dolby Pro Logic Decoder anschließen.
Stereo:
Wählen Sie diese Option, wenn Sie den Sie eingebauten Lautsprecher oder Kopfhörer verwenden.
DE-24HSD 7799
DVD Einstellungen
VIDEO (BILDEINSTELLUNGEN)
Siehe Seite 18
PRÄFERENZEN
Hinweis:
Einige Optionen bei den Vorzugseinstellungen
sind nur dann wählbar, wenn sich keine Disc im
Laufwerk befindet, bzw. wenn die Laufwerksklappe geöffnet ist.
FARBSYSTEM
Hier stellen Sie für die Videoausgabe das entsprechende Farbsystem ein. Zwischen den beiden TV
Systemen PAL und NTSC gibt es eine Reihe von Unterschiede wie z. B Farbraum, Auflösung und
mehr. Der eingebaute Bildschirm unterstützt beide Formate.
PAL
Benutzen Sie die Option PAL wenn Sie den HSD 7799 mit einem PAL Fernseher verbinden. Dabei
wird im Falle einer NTSC Video-DVD die Videoausgabe nach PAL gewandelt.
NTSC
Benutzen Sie die Option NTSC wenn Sie den HSD 7799 mit einem NTSC Fernseher verbinden.
Dabei wird im Falle einer PAL Video-DVD die Videoausgabe nach PAL gewandelt.
AUDIO, UNTERTITEL und DVD MENÜ
Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenü einer Video-DVD startet
(DVD MENÜ), welche Untertitelsprache angezeigt wird und welche Audiosprache bevorzugt wird.
Diese Einstellungen werden nur dann ausgeführt, wenn die entsprechenden Sprachen auch auf der
Video-DVD zur Verfügung stehen.
PBC
Mit dieser Einstellung schalten Sie die PBC-Funktion (Playback control) von VCD ein und aus.
Deutsch
HSD 7799 DE-25
