Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-pt.com
1 609 92A 117 (2015.04) T / 238 EURO
GOP 14,4/18 V-EC Professional
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
de |
Originalbetriebsanleitung |
pl |
Instrukcja oryginalna |
sr |
Originalno uputstvo za rad |
|
en |
Original instructions |
cs |
Původní návod k používání |
sl |
Izvirna navodila |
|
fr |
Notice originale |
sk |
Pôvodný návod na použitie |
hr |
Originalne upute za rad |
|
es |
Manual original |
hu |
Eredeti használati utasítás |
et |
Algupärane kasutusjuhend |
|
pt |
Manual original |
ru |
Оригинальное руководство по |
lv |
Instrukcijas oriģinālvalodā |
|
it |
Istruzioni originali |
|
эксплуатации |
lt |
Originali instrukcija |
|
nl |
Oorspronkelijke gebruiksaanwijzing |
uk |
Оригінальна інструкція з |
ar |
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ |
|
da |
Original brugsanvisning |
kk |
експлуатації |
fa |
ΖЎϩʉ ˒μВЖЙʉʓ И ϞφЁʑ |
|
sv |
Bruksanvisning i original |
Пайдалану нұсқаулығының |
|
|
|
|
no |
Original driftsinstruks |
|
түпнұсқасы |
|
|
|
fi |
Alkuperäiset ohjeet |
ro |
Instrucţiuni originale |
|
|
|
el |
Πρωτότυπο οδηγιών χρήσης |
bg |
Оригинална инструкция |
|
|
|
tr |
Orijinal işletme talimatı |
mk |
Оригинално упатство за работа |
|
|
|
2 |
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . Seite |
6 |
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . .Page |
13 |
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . .Page |
20 |
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Página |
28 |
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Página |
36 |
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Pagina |
43 |
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Pagina |
51 |
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . Side |
59 |
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . Sida |
65 |
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . Side |
72 |
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . Sivu |
78 |
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Σελίδα |
85 |
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . Sayfa |
93 |
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Strona |
100 |
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Strana |
108 |
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Strana |
114 |
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . Oldal |
122 |
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Страница |
130 |
Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Сторінка |
139 |
Қазақша . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . . . Бет |
147 |
Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Pagina |
155 |
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Страница |
163 |
Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Страна |
171 |
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . Strana |
179 |
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . . Stran |
186 |
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Stranica |
192 |
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Lehekülg |
199 |
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
.Lappuse |
206 |
Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Puslapis |
213 |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . |
221 |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. . |
229 |
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
3 |
GBA 14,4 V ... |
GBA 18 V ... |
HCS: |
2 608 190 060 |
2 608 661 637 (32 mm, 1x) |
|
2 608 661 626 (32 mm, 5x) |
|
2 608 661 638 (20 mm, 1x) |
|
2 608 661 627 (20 mm, 5x) |
|
2 608 661 639 (10 mm, 1x) |
|
BIM: |
|
2 608 661 640 (20 mm, 1x) |
BIM: |
2 608 661 628 (20 mm, 5x) |
|
2 608 661 641 (10 mm, 1x) |
2 608 661 644 (28 mm, 1x) |
|
2 608 661 629 (28 mm, 5x) |
2 608 661 642 (Ø 85 mm)
|
BIM: |
|
2 608 661 645 (32 mm, 1x) |
|
2 608 661 630 (32 mm, 5x) |
HCS: |
|
2 608 661 643 (Ø 85 mm, 1x) |
|
BIM: |
|
2 608 661 636 (Ø 85 mm, 1x) |
2 608 661 646 |
AL 1820 CV (14,4 V/18 V)
AL 1860 CV (14,4 V/18 V)
2 608 661 647
2 608 661 648
(78 mm)
2 608 000 493
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
4 |
2
1
3
4
5
8 |
7 |
9 |
6 |
10
11
12
GOP 14,4/18 V-EC |
13 |
|
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
5 |
A
16
17
9
15
14
18 |
18 |
16 |
18 |
19 |
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
6 | Deutsch
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
|
WARNUNG |
Lesen Sie alle Sicherheitshinweise |
|
|
und Anweisungen. Versäumnisse bei |
der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaugund -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeuges
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Akku-Multi-Cutter
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann.
Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Deutsch | 7
Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.
Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
Tragen Sie beim Wechsel der Einsatzwerkzeuge Schutzhandschuhe. Einsatzwerkzeuge werden bei längerem Gebrauch warm.
Schaben Sie keine angefeuchteten Materialien (z.B. Tapeten) und nicht auf feuchtem Untergrund. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
8 | Deutsch
Behandeln Sie die zu bearbeitende Fläche nicht mit lösungsmittelhaltigen Flüssigkeiten. Durch die Erwärmung der Werkstoffe beim Schaben können giftige Dämpfe entstehen.
Seien Sie beim Umgang mit dem Schaber besonders vorsichtig. Das Werkzeug ist sehr scharf, es besteht Verletzungsgefahr.
Produktund Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Sägen und Trennen von Holzwerkstoffen, Kunststoff, Gips, Nichteisen-Metallen und Befestigungselementen (z.B. ungehärteten Nägeln, Klammern). Es ist ebenso geeignet zum Bearbeiten von weichen Wandfliesen sowie zum trockenen Schleifen und Schaben kleiner Flächen. Es ist besonders zum randnahen und bündigen Arbeiten geeignet. Das Elektrowerkzeug darf ausschließlich mit Bosch-Zubehör betrieben werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Ein-/Ausschalter
2 Lüftungsschlitze
3 Akku-Entriegelungstaste
4 Stellrad Schwingzahlvorwahl
5 Akku*
6 Akku-Ladezustandsanzeige*
7 Taste für Ladezustandsanzeige*
8 SDS-Hebel für Werkzeugentriegelung
9 Werkzeugaufnahme
10Handgriff (isolierte Grifffläche)
11Tauchsägeblatt*
12Schleifplatte
13Schleifblatt*
14Filzring der Staubabsaugung*
15Halteklammer der Staubabsaugung*
16Absaugstutzen*
17Staubabsaugung*
18Absaugschlauch*
19Absaugadapter*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
Akku-Multi-Cutter |
|
GOP 14,4/18 V-EC |
Sachnummer |
|
3 601 HB0 0.. |
Nennspannung |
V= |
14,4/18 |
Leerlaufdrehzahl n0 |
min-1 |
8000–20000 |
Oszillationswinkel links/rechts |
° |
1,4 |
Gewicht entsprechend |
|
|
EPTA-Procedure 01/2003 |
kg |
1,7/1,7* |
erlaubte Umgebungstemperatur |
|
|
– beim Laden |
°C |
0...+45 |
– beim Betrieb** und bei |
|
|
Lagerung |
°C |
–20...+50 |
empfohlene Akkus |
|
GBA 14,4V ... |
|
|
GBA 18V ... |
empfohlene Ladegeräte |
|
AL 18.. |
|
|
GAL 3680 |
* abhängig vom verwendeten Akku
** eingeschränkte Leistung bei Temperaturen <0 °C Technische Daten ermittelt mit Akku aus Lieferumfang.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN 60745-2-4.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 80 dB(A); Schallleistungspegel 91 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend
EN 60745-2-4:
Schleifen: ah =3,5 m/s2, K=1,5 m/s2,
Sägen mit Tauchsägeblatt: ah =9,7 m/s2, K=1,5 m/s2, Sägen mit Segmentsägeblatt: ah =6,0 m/s2, K=1,5 m/s2, Schaben: ah =8,5 m/s2, K=1,5 m/s2.
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit unterschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |

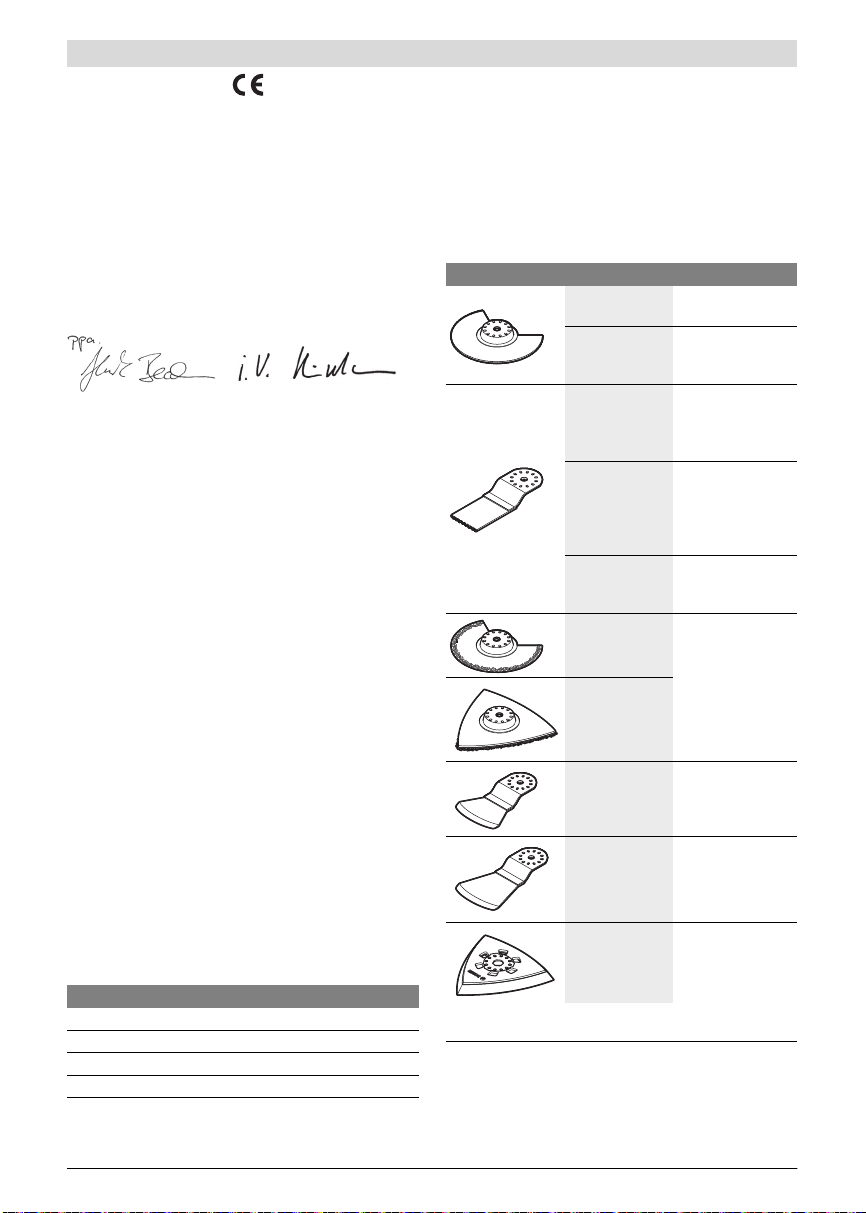

Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, bis
19. April 2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:
EN 60745-1, EN 60745-2-4.
Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 19.02.2015
Montage
Akku laden
Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.
Akku entnehmen
Der Akku 5 verfügt über zwei Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste 3 herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.
Zur Entnahme des Akkus 5 drücken Sie die Entriegelungstaste 3 und ziehen den Akku nach hinten aus dem Elektrowerkzeug. Wenden Sie dabei keine Gewalt an.
Akku-Ladezustandsanzeige
Die drei grünen LEDs der Akku-Ladezustandsanzeige 6 zeigen den Ladezustand des Akkus 5 an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.
Drücken Sie die Taste 7, um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku 5 möglich.
|
Deutsch | 9 |
|
|
LED |
Kapazität |
Dauerlicht 3 x Grün |
2/3 |
Dauerlicht 2 x Grün |
1/3 |
Dauerlicht 1 x Grün |
<1/3 |
Blinklicht 1 x Grün |
Reserve |
Leuchtet nach dem Drücken der Taste 7 keine LED, ist der Akku defekt und muss ausgetauscht werden.
Werkzeugwechsel
Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Tragen Sie beim Werkzeugwechsel Schutzhandschuhe. Bei Berührung der Einsatzwerkzeuge besteht Verletzungsgefahr.
Einsatzwerkzeug auswählen |
|
|
Einsatzwerkzeug |
Material |
|
HCS-Holz- |
Holzwerkstoffe, |
|
Segment- |
Kunststoff |
|
sägeblatt* |
|
|
Bi-Metall-Seg- |
Holzwerkstoffe, |
|
mentsägeblatt* |
Kunststoff, Nicht- |
|
|
eisen-Metalle |
|
HCS-Tauchsäge- |
Holzwerkstoffe, |
|
blätter Holz* |
Kunststoff, Gips und |
|
|
andere weiche |
|
|
Materialien |
|
Bi-Metall-Tauch- |
Metall (z.B. unge- |
|
sägeblätter |
härtete Nägel, |
|
Metall* |
Schrauben, kleinere |
|
|
Profile), Nichteisen- |
|
|
Metalle |
|
Bi-Metall-Tauch- |
Holz, Metall, Nicht- |
|
sägeblatt Holz |
eisen-Metalle |
|
und Metall* |
|
|
HM-Riff-Seg- |
Zementfugen, wei- |
|
mentsägeblatt* |
che Wandfliesen, |
|
|
glasfaserverstärkte |
|
HM-Riff- |
Kunststoffe und an- |
|
dere abrasive Mate- |
||
Deltaplatte* |
||
rialien |
||
|
||
Schaber, starr* |
Teppiche, Beläge |
* Optionales Zubehör; das komplette Zubehör finden Sie im BoschZubehörprogramm.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
10 | Deutsch
Einsatzwerkzeug |
Material |
Schaber, |
Silikon und andere |
flexibel* |
elastische Materia- |
|
lien |
Schleifplatte für |
abhängig vom |
Schleifblätter |
Schleifblatt |
Serie Delta |
|
93 mm* |
|
* Optionales Zubehör; das komplette Zubehör finden Sie im BoschZubehörprogramm.
Einsatzwerkzeug montieren/wechseln
Entnehmen Sie gegebenenfalls ein bereits montiertes Einsatzwerkzeug.
Öffnen Sie dazu den SDS-Hebel 8 bis zum Anschlag (nicht weiter) und nehmen Sie das Einsatzwerkzeug ab.
Setzen Sie das gewünschte Einsatzwerkzeug (z.B. Tauchsägeblatt 11) so auf die Werkzeugaufnahme 9, dass die Kröpfung nach unten zeigt (siehe Abbildung auf der Grafikseite, Beschriftung des Einsatzwerkzeugs von oben lesbar).
Drehen Sie das Einsatzwerkzeug in eine für die jeweilige Arbeit günstige Position und lassen Sie es in den Nocken der Werkzeugaufnahme 9 einrasten. Dabei sind zwölf um 30° versetzte Positionen möglich.
Wahl des Schleifblattes
Schließen Sie den SDS-Hebel 8, sodass er am Gehäuse des Elektrowerkzeugs anliegt.
Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch oder nicht sicher befestigte Einsatzwerkzeuge können sich während des Betriebs lösen und Sie gefährden.
Schleifblatt auf die Schleifplatte aufsetzen/wechseln
Die Schleifplatte 12 ist mit einem Klettgewebe ausgestattet, damit Sie Schleifblätter mit Kletthaftung schnell und einfach befestigen können.
Klopfen Sie das Klettgewebe der Schleifplatte 12 vor dem Aufsetzen des Schleifblattes 13 aus, um eine optimale Haftung zu ermöglichen.
Setzen Sie das Schleifblatt 13 an einer Seite der Schleifplatte 12 bündig an, legen Sie das Schleifblatt anschließend auf die Schleifplatte auf und drücken Sie es gut fest.
Achten Sie zur Gewährleistung einer optimalen Staubabsaugung darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen an der Schleifplatte übereinstimmen.
Zum Abnehmen des Schleifblattes 13 fassen Sie es an einer Spitze und ziehen Sie es von der Schleifplatte 12 ab.
Sie können alle Schleifblätter, Polierund Reinigungsvliese der Serie Delta 93 mm des Bosch-Zubehörprogramms benutzen.
Schleifzubehöre wie Vlies/Polierfilz werden in gleicher Weise auf der Schleifplatte befestigt.
Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschiedliche Schleifblätter verfügbar:
Schleifblatt Material |
Anwendung |
Körnung |
|
|
|
– Sämtliche Holzwerkstoffe |
Zum Vorschleifen, z.B. von rauen, ungehobelten Balken |
grob |
40 |
|
(z.B. Hartholz, Weich- |
und Brettern |
|
60 |
|
holz, Spanplatten, Bau- |
Zum Planschleifen und zum Ebnen kleinerer Unebenheiten |
mittel |
80 |
|
platten) |
|
|
100 |
|
– Metallwerkstoffe |
|
|
120 |
|
|
Zum Fertigund Feinschleifen von Holz |
fein |
180 |
|
|
|
|
240 |
|
|
|
|
320 |
|
|
|
|
400 |
|
|
|
|
|
|
– Farbe |
Zum Abschleifen von Farbe |
grob |
40 |
|
– Lack |
|
|
60 |
|
– Füller |
Zum Schleifen von Vorstreichfarbe (z.B. Entfernen von |
mittel |
80 |
|
– Spachtel |
Pinselstrichen, Farbtropfen und Laufnasen) |
|
100 |
|
|
|
|
120 |
|
|
Zum Endschliff von Grundierungen vor der Lackierung |
fein |
180 |
|
|
|
|
240 |
|
|
|
|
320 |
|
|
|
|
400 |
|
|
|
|
|
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichenoder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
–Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
–Sorgen Sie für gute Belüftung des Arbeitsplatzes.
–Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Staubabsaugung anschließen (siehe Bild A)
Schließen Sie zum Schleifen immer eine Staubabsaugung an. Nehmen Sie für die Montage der Staubabsaugung 17 (Zubehör) das Einsatzwerkzeug ab.
Setzen Sie gegebenenfalls die Teile der Staubabsaugung 17 wie im Bild gezeigt zusammen. Setzen Sie die montierte Staubabsaugung an der Werkzeugaufnahme 9 auf das Elektrowerkzeug. Drehen Sie die Staubabsaugung so, dass die Nocken der Staubabsaugung in den entsprechenden Aussparungen am Gehäuse einrasten. Befestigen Sie die Staubabsaugung wie im Bild gezeigt mit der Halteklammer 15 am Elektrowerkzeug.
Achten Sie darauf, dass der Filzring 14 unbeschädigt ist und dicht an der Schleifplatte 12 anliegt. Wechseln Sie einen beschädigten Filzring sofort aus.
Stecken Sie einen Absaugschlauch 18 (Zubehör) je nach Ausführung entweder direkt auf den Absaugstutzen 16 oder schneiden Sie Ihr altes Schlauchendstück ab, schrauben den Absaugadapter 19 (Zubehör) auf das Schlauchende und stecken ihn dann direkt auf den Absaugstutzen 16. Verbinden Sie den Absaugschlauch 18 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.
Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.
Betrieb
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Deutsch | 11
Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädigung des Elektrowerkzeuges führen.
Schieben Sie den geladenen Akku 5 von hinten in den Fuß des Elektrowerkzeugs hinein. Drücken Sie den Akku vollständig in den Fuß, bis der rote Streifen nicht mehr zu sehen und der Akku sicher verriegelt ist.
Ein-/Ausschalten
Zum Einschalten des Elektrowerkzeugs schieben Sie den Ein-/ Ausschalter 1 nach vorn, sodass am Schalter „I“ erscheint. Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/ Ausschalter 1 nach hinten, sodass am Schalter „0“ erscheint. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. Hinweis: Schaltet das Elektrowerkzeug automatisch wegen des entladenen oder überhitzten Akkus ab, dann schalten Sie das Elektrowerkzeug mit dem Ein-/Ausschalter 1 aus. Laden Sie den Akku bzw. lassen Sie ihn abkühlen, bevor Sie das Elektrowerkzeug wieder einschalten. Der Akku kann sonst beschädigt werden.
Schwingzahl vorwählen
Mit dem Stellrad Schwingzahlvorwahl 4 können Sie die benötigte Schwingzahl auch während des Betriebes vorwählen. Die erforderliche Schwingzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Arbeitshinweise
Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.
Hinweis: Halten Sie die Lüftungsschlitze 2 des Elektrowerkzeugs beim Arbeiten nicht zu, da sonst die Lebensdauer des Elektrowerkzeugs verringert wird.
Arbeitsprinzip
Durch den oszillierenden Antrieb schwingt das Einsatzwerkzeug bis zu 20000 mal pro Minute um 2,8° hin und her. Das ermöglicht präzises Arbeiten auf engstem Raum.
Arbeiten Sie mit geringem und gleichmäßigem Anpressdruck, sonst verschlechtert sich die Arbeitsleistung und das Einsatzwerkzeug kann blockieren.
Bewegen Sie während des Arbeitens das Elektrowerkzeug hin und her, damit das Einsatzwerkzeug sich nicht zu stark erwärmt und nicht blockiert.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
12 | Deutsch
Sägen
Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.
Beachten Sie beim Sägen von Leichtbaustoffen die gesetzlichen Bestimmungen und Empfehlungen der Materialhersteller.
Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägeverfahren bearbeitet werden!
Prüfen Sie vor dem Sägen mit HCS-Sägeblättern in Holz, Spanplatten, Baustoffen etc. diese auf Fremdkörper wie Nägel, Schrauben o.Ä. Entfernen Sie die Fremdkörper gegebenenfalls oder verwenden Sie Bi-Metall-Sägeblätter.
Trennen
Hinweis: Beachten Sie beim Trennen von Wandfliesen, dass die Einsatzwerkzeuge bei längerem Gebrauch einem hohen Verschleiß unterliegen.
Schleifen
Die Abtragsleistung und das Schliffbild werden im Wesentlichen durch die Wahl des Schleifblattes, die vorgewählte Schwingzahlstufe und den Anpressdruck bestimmt.
Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schonen das Elektrowerkzeug.
Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen.
Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Elektrowerkzeuges und des Schleifblattes.
Zum punktgenauen Schleifen von Ecken, Kanten und schwer zugänglichen Bereichen können Sie auch allein mit der Spitze oder einer Kante der Schleifplatte arbeiten.
Beim punktuellen Schleifen kann sich das Schleifblatt stark erwärmen. Reduzieren Sie Schwingzahl und Anpressdruck, und lassen Sie das Schleifblatt regelmäßig abkühlen.
Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wurde, nicht mehr für andere Materialien.
Verwenden Sie nur original Bosch-Schleifzubehör. Schließen Sie zum Schleifen immer eine Staubabsaugung an.
Schaben
Wählen Sie beim Schaben eine hohe Schwingzahlstufe.
Arbeiten Sie auf weichem Untergrund (z.B. Holz) in flachem Winkel und mit geringem Anpressdruck. Der Spachtel kann sonst in den Untergrund schneiden.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Drehzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Drehzahl läuft das Elektrowerkzeug erst nach Erreichen der zulässigen Akkutemperatur oder bei verringerter Belastung wieder mit voller Drehzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus, lassen den Akku abkühlen und schalten das Elektrowerkzeug wieder ein.
Hinweise für den optimalen Umgang mit dem Akku
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Wartung und Service
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Reinigen Sie Riff-Einsatzwerkzeuge (Zubehör) regelmäßig mit einer Drahtbürste.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460
Fax: (0711) 40040461
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460
Fax: (0711) 40040462
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackun-
gen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im
Abschnitt „Transport“, Seite 13.
Änderungen vorbehalten.
English | 13
English
Safety Notes
General Power Tool Safety Warnings
WARNING Read all safety warnings and all instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.
Work area safety
Keep work area clean and well lit. Cluttered or dark areas invite accidents.
Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
14 | English
Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.
Use of the power tool for operations different from those intended could result in a hazardous situation.
Battery tool use and care
Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.
Service
Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
Safety Warnings for Cordless Multi-Cutters
Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
Use the machine only for dry sanding. Penetration of water into the machine increases the risk of an electric shock.
Caution, fire hazard! Avoid overheating the object being sanded as well as the sander. Always empty the dust collector before taking breaks. In unfavourable conditions, e. g., when sparks emit from sanding metals, sanding debris in the dust bag, micro filter or paper sack (or in the filter sack or filter of the vacuum cleaner) can self-ignite. Particularly when mixed with remainders of varnish, polyurethane or other chemical materials and when the sanding debris is hot after long periods of working.
Keep hands away from the sawing range. Do not reach under the workpiece. Contact with the saw blade can lead to injuries.
Use appropriate detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage.
When working with the machine, always hold it firmly with both hands and provide for a secure stance. The power tool is guided more secure with both hands.
Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand.
Do not open the battery. Danger of short-circuiting.
Protect the battery against heat, e. g., against continuous intense sunlight, fire, water, and moisture. Danger of explosion.
In case of damage and improper use of the battery, vapours may be emitted. Ventilate the area and seek medical help in case of complaints. The vapours can irritate the respiratory system.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Use the battery only in conjunction with your Bosch power tool. This measure alone protects the battery against dangerous overload.
The battery can be damaged by pointed objects such as nails or screwdrivers or by force applied externally. An internal short circuit can occur and the battery can burn, smoke, explode or overheat.
Wear protective gloves when changing application tools/accessories.Application tools/accessories become hot after prolonged usage.
Do not scrape wetted materials (e.g. wallpaper) or on moist surfaces. Penetration of water into the machine increases the risk of an electric shock.
Do not treat the surface to be worked with solvent-con- taining fluids. Materials being warmed up by the scraping can cause toxic vapours to develop.
Exercise extreme caution when handling the scraper.
The accessory is very sharp; danger of injury.
Product Description and Specifications
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.
While reading the operating instructions, unfold the graphics page for the machine and leave it open.
Intended Use
The machine is intended for sawing and cutting wooden materials, plastic, gypsum, non-ferrous metals and fastening elements (e. g., unhardened nails, staples). It is also suitable for working soft wall tiles, as well as for dry sanding and scraping of small surfaces. It is especially suitable for working close to edges and for flush cutting. Operate the power tool exclusively with Bosch accessories.
Product Features
The numbering of the product features refers to the illustration of the machine on the graphics page.
1 On/Off switch
2 Venting slots
3 Battery unlocking button
4 Thumbwheel for orbit frequency preselection
5 Battery pack*
6 Battery charge-control indicator*
7 Button for charge-control indicator*
8 SDS lever for releasing the application tool
9 Tool holder
10Handle (insulated gripping surface)
11Plunge saw blade*
12Sanding plate
13Sanding sheet*
14Felt ring of the dust extraction*
English | 15
15Retaining clip of the dust extraction*
16Vacuum connection*
17Dust extraction*
18Vacuum hose*
19Extraction adapter*
*Accessories shown or described are not part of the standard delivery scope of the product. A complete overview of accessories can be found in our accessories program.
Technical Data
Cordless Multi-Cutter |
|
GOP 14,4/18 V-EC |
Article number |
|
3 601 HB0 0.. |
Rated voltage |
V= |
14.4/18 |
No-load speed n0 |
min-1 |
8000–20000 |
Oscillation angle, left/right |
° |
1.4 |
Weight according to |
|
|
EPTA-Procedure 01/2003 |
kg |
1.7/1.7* |
Permitted ambient |
|
|
temperature |
°C |
0...+45 |
– during charging |
||
– during operation** and |
°C |
–20...+50 |
during storage |
||
Recommended batteries |
|
GBA 14,4V ... |
|
|
GBA 18V ... |
Recommended chargers |
|
AL 18.. |
|
|
GAL 3680 |
* depending on the battery pack being used
** Limited performance at temperatures <0 °C
Technical data determined with battery from delivery scope.
Noise/Vibration Information
Sound emission values determined according to EN 60745-2-4.
Typically the A-weighted noise levels of the product are: Sound pressure level 80 dB(A); Sound power level 91 dB(A). Uncertainty K =3 dB.
Wear hearing protection!
Vibration total values ah (triax vector sum) and uncertainty K determined according to EN 60745-2-4:
Sanding: ah =3.5 m/s2, K=1.5 m/s2,
Sawing with plunge cut saw blade: ah =9.7 m/s2, K=1.5 m/s2,
Sawing with segment saw blade: ah =6.0 m/s2, K=1.5 m/s2, Scraping: ah =8.5 m/s2, K=1.5 m/s2.
The vibration level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure. The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or insertion tools or is poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
16 | English
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period. Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.
Declaration of Conformity
We declare under our sole responsibility that the product described under “Technical Data” is in conformity with all relevant provisions of the directives 2011/65/EU, until
19 April 2016: 2004/108/EC, from 20 April 2016 on: 2014/30/EU, 2006/42/EC including their amendments and complies with the following standards: EN 60745-1,
EN 60745-2-4.
Technical file (2006/42/EC) at: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 19.02.2015
Assembly
Battery Charging
Use only the chargers listed in the technical data. Only these chargers are matched to the lithium-ion battery of your power tool.
Note: The battery supplied is partially charged. To ensure full capacity of the battery, completely charge the battery in the battery charger before using your power tool for the first time.
The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging procedure does not damage the battery.
Removing the battery
The battery 5 is equipped with two locking levels that should prevent the battery from falling out when pushing the battery unlocking button 3 unintentionally. As long as the battery is inserted in the power tool, it is held in position by means of a spring.
To remove the battery 5, press the battery unlocking button 3 and pull the battery out of the power tool toward the rear. Do not exert any force.
Battery Charge-control Indication
The three green LEDs of the battery charge-control indicator 6 indicate the charge condition of the battery 5. For safety reasons, it is only possible to check the status of the charge condition when the machine is at a standstill.
Press button 7 to indicate the charge condition. This is also possible when the battery 5 is removed.
LED |
Capacity |
Continuous lighting 3 x green |
2/3 |
Continuous lighting 2 x green |
1/3 |
Continuous lighting 1 x green |
<1/3 |
Flashing light 1 x green |
Reserve |
When no LED lights up after pushing button 7, then the battery is defective and must be replaced.
Changing the Tool
Before any work on the machine itself (e. g. maintenance, tool change, etc.) as well as during transport and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating the On/Off switch.
Wear protective gloves when changing application tools/accessories. Contact with the application tool/accessory can lead to injuries.
Selecting the Application Tool/Accessory
Accessory |
Material |
|
HCS wood seg- |
Wooden materials, |
|
ment saw blade* |
plastic |
|
BIM segment saw |
Wooden materials, |
|
blade* |
plastic, non-ferrous |
|
|
metals |
|
HCS plunge cut |
Wooden materials, |
|
saw blades, |
plastic, gypsum and |
|
wood* |
other soft materials |
|
BIM plunge cut |
Metal (e. g. unhard- |
|
saw blades, |
ened nails, screws, |
|
metal* |
smaller profiles), |
|
|
non-ferrous metals |
|
BIM plunge cut |
Wood, metal, non- |
|
saw blade, wood |
ferrous metals |
|
and metal* |
|
|
HM-Riff segment |
Grouting joints, soft |
|
saw blade* |
wall tiles, glass-fibre |
|
|
reinforces plastic |
|
HM-Riff delta |
and other abrasive |
|
materials |
||
plate* |
||
|
||
Scraper, rigid* |
Carpets, coverings |
* Optional accessory; for the complete accessories please see Bosch accessory programme.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Accessory Material
Scraper, flexible* Silicone and other elastic materials
Base plate for |
Depends on sanding |
sanding, series |
sheet |
Delta 93 mm* |
|
* Optional accessory; for the complete accessories please see Bosch accessory programme.
Mounting/Replacing the Application Tool/Accessory
If required, remove an already mounted application tool/accessory.
For this, open the SDS lever 8 to the stop (not further) and remove the application tool.
Mount the requested application tool/accessory (e.g. plunge cut saw blade 11) in such a manner on the tool holder 9 that the offset faces downward (see illustration on the graphics page; marking on the application tool/accessory is readable from above).
Turn the application tool/accessory to a position favourable for the respective job, and allow it to engage into the cams of the tool holder 9. 12 different positions are possible, each offset by 30°.
Selecting the Sanding Sheet
English | 17
Close SDS lever 8 so that it faces against the housing of the power tool.
Check the tight seating of the application tool/accessory. Incorrect or not securely fastened application tools/ accessories can come loose during operation and pose a hazard.
Mounting/Replacing a Sanding Sheet on the Sanding Plate
The sanding plate 12 is fitted with Velcro backing for quick and easy fastening of sanding sheets with Velcro adhesion.
Before attaching the sanding sheet 13, free the Velcro backing of the sanding plate 12 from any debris by tapping against it in order to enable optimum adhesion.
Position the sanding sheet 13 flush alongside one edge of the sanding plate 12, then lay the sanding sheet onto the sanding plate and press firmly.
To ensure optimum dust extraction, pay attention that the punched holes in the sanding sheet match with the holes in the sanding plate.
To remove the sanding sheet 13, grasp it at one of the tips and pull it off from the sanding plate 12.
You can use all sanding sheets, fleece pads/polishing cloth pads of the Delta 93 mm series of Bosch accessory program.
Sanding accessories, such as fleece pads/polishing cloth pads, are attached to the sanding plate in the same manner.
Depending on the material to be worked and the required rate of material removal, different sanding sheets are available:
Sanding disc Material |
Application |
Grain size |
|
|
|
– All wooden materials |
For coarse-sanding, e. g. of rough, unplaned beams and |
coarse |
40 |
|
(e. g., hardwood, soft- |
boards |
|
60 |
|
wood, chipboard, build- |
For face sanding and planing small irregularities |
medium |
80 |
|
ing board) |
|
|
100 |
|
– Metal materials |
|
|
120 |
|
|
For finish and fine sanding of wood |
fine |
180 |
|
|
|
|
240 |
|
|
|
|
320 |
|
|
|
|
400 |
|
|
|
|
|
|
– Paint |
For sanding off paint |
coarse |
40 |
|
– Varnish |
|
|
60 |
|
– Filling compound |
For sanding primer (e. g., for removing brush dashes, |
medium |
80 |
|
– Filler |
drops of paint and paint run) |
|
100 |
|
|
|
|
120 |
|
|
For final sanding of primers before coating |
fine |
180 |
|
|
|
|
240 |
|
|
|
|
320 |
|
|
|
|
400 |
|
|
|
|
|
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
18 | English
Dust/Chip Extraction
Dusts from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dusts can cause allergic reactions and/or lead to respiratory infections of the user or bystanders.
Certain dusts, such as oak or beech dust, are considered as carcinogenic, especially in connection with wood-treat- ment additives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists.
–As far as possible, use a dust extraction system suitable for the material.
–Provide for good ventilation of the working place.
–It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the materials to be worked.
Prevent dust accumulation at the workplace. Dusts can easily ignite.
Connecting the Dust Extraction (see figure A)
For sanding, always connect the dust extraction.
Remove the application tool/accessory when mounting the dust extraction 17 (accessory).
If required, assemble the parts of the dust extraction 17 as shown in the figure. Position the assembled dust extraction onto the machine via the tool holder 9. Turn the dust extraction in such a manner that the cams of the dust extraction engage into the corresponding recesses on the housing. Fasten the dust extraction to the machine with the retaining clip 15 as shown in the figure.
Pay attention that the felt ring 14 is undamaged and faces tightly against the sanding plate 12. Replace a damage felt ring immediately.
Depending on the machine model, place a vacuum hose 18 (accessory) either directly onto the vacuum connection 16 or cut off the old hose end, screw the extraction adapter 19 (accessory) onto the hose end and insert it directly into the vacuum connection 16. Connect the vacuum hose 18 with a vacuum cleaner (accessory). An overview for the connection of various vacuum cleaners can be found at the end of these instructions.
The vacuum cleaner must be suitable for the material being worked.
When vacuuming dry dust that is especially detrimental to health or carcinogenic, use a special vacuum cleaner.
Operation
Starting Operation
Inserting the battery
Use only original Bosch lithium-ion batteries with the voltage listed on the nameplate of your power tool.
Using other batteries can lead to injuries and pose a fire hazard.
Note: Use of batteries not suitable for the machine can lead to malfunctions of or cause damage to the power tool.
Insert the charged battery pack 5 from the rear into the base of the power tool. Press the battery pack completely into the base until the red stripe can no longer be seen and the battery pack is securely locked.
Switching On and Off
To start the machine, push the On/Off switch 1 forward so that the “I” is indicated on the switch.
To switch off the machine, push the On/Off switch 1 toward the rear so that the “0” is indicated on the switch.
To save energy, only switch the power tool on when using it.
The lithium-ion battery is protected against deep discharging by the “Electronic Cell Protection (ECP)”. When the battery is empty, the machine is switched off by means of a protective circuit: The inserted tool no longer rotates.
Note: If the machine should automatically switch off because of a discharged or overheated battery, make sure to set the machine’s On/Off switch 1 to off. Charge the battery and allow it to cool down before restarting the machine. Otherwise the battery can become damaged.
Preselecting the Orbital Stroke Rate
With the thumbwheel for preselection of the orbital stroke rate 4, you can preselect the required orbital stroke rate, even during operation.
The required stroke rate depends on the material and the working conditions and can be determined through practical testing.
Working Advice
Before any work on the machine itself (e. g. maintenance, tool change, etc.) as well as during transport and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating the On/Off switch.
Wait until the machine has come to a standstill before placing it down.
Note: Do not cover off the venting slots 2 of the machine while working, as this reduces the working life of the machine.
Operating Principle
Due to the oscillating drive the application tool/accessory oscillates up to 20000 times per minute at 2.8°. This allows for precise work in narrow spaces.
Work with low and uniform application pressure, otherwise, the working performance will decline and the application tool can become blocked.
While working, move the machine back and forth, so that the application tool does not heat up excessively and become blocked.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Sawing
Use only undamaged saw blades that are in perfect condition. Bent or dull saw blades can break, negatively influence the cut, or lead to kickback.
When sawing light building materials, observe the statutory provisions and the recommendations of the material suppliers.
Plunge cuts may only be applied to soft materials, such as wood, gypsum plaster boards, etc.!
Before sawing with HCS saw blades in wood, particle board, building materials, etc., check these for foreign objects such as nails, screws, or similar. If required, remove foreign objects or use BIM saw blades.
Separating
Note: When separating wall tiles take into consideration that the application tools/accessories wear heavily when used for longer periods of time.
Sanding
The removal rate and the sanding pattern are primarily determined by the choice of sanding sheet, the preset oscillation rate and the applied pressure.
Only flawless sanding sheets achieve good sanding capacity and extend the service life of the machine.
Pay attention to apply uniform sanding pressure; this increases the working life of the sanding sheets.
Intensifiying the sanding pressure does not lead to an increase of the sanding capacity, but to increased wear of the machine and the sanding sheet.
For precise on-the-spot sanding of edges, corners and hard to reach areas, it is also possible to work only with the tip or an edge of the sanding plate.
When selectively sanding on the spot, the sanding sheet can heat up considerably. Reduce the orbital stroke rate and the sanding pressure, and allow the sanding sheet to cool down regularly.
A sanding sheet that has been used for metal should not be used for other materials.
Use only original Bosch sanding accessories. For sanding, always connect the dust extraction.
Scraping
For scraping, select a high oscillation rate.
Work on a soft surface (e.g. wood) at a flat ange, and apply only light pressure. Otherwise the scraper can cut into the surface.
Temperature Dependent Overload Protection
In normal conditions of use, the power tool cannot be overloaded. If the power tool is overloaded or not kept within the permitted battery temperature range, the speed is reduced or the power tool switches off. At reduced speed, the power tool will run again at full speed once the permitted battery temperature is reached or the load is reduced. During automatic shut-down, switch off the power tool, allow the battery to cool down, then switch the power tool back on.
English | 19
Recommendations for Optimal Handling of the Battery
Protect the battery against moisture and water.
Store the battery only within a temperature range between
–20 °C and 50 °C. As an example, do not leave the battery in the car in summer.
A significantly reduced working period after charging indicates that the battery is used and must be replaced.
Observe the notes for disposal.
Maintenance and Service
Maintenance and Cleaning
Before any work on the machine itself (e. g. maintenance, tool change, etc.) as well as during transport and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating the On/Off switch.
For safe and proper working, always keep the machine and ventilation slots clean.
Clean Riff application tools (accessory) regularly with a wire brush.
After-sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions concerning our products and their accessories.
In all correspondence and spare parts orders, please always include the 10-digit article number given on the nameplate of the product.
Great Britain
Robert Bosch Ltd. (B.S.C.) P.O. Box 98
Broadwater Park
North Orbital Road Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
20 | Français
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126 E-Mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: bsc.dur@za.bosch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pts@za.bosch.com
Transport
The contained lithium-ion batteries are subject to the Dangerous Goods Legislation requirements. The user can transport the batteries by road without further requirements.
When being transported by third parties (e.g.: air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required.
Dispatch batteries only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe possibly more detailed national regulations.
Disposal
The machine, rechargeable batteries, accessories
and packaging should be sorted for environmentalfriendly recycling.
Do not dispose of power tools and batteries/rechargeable batteries into household waste!
Only for EC countries:
According to the European Guideline 2012/19/EU, power tools that are no longer usable, and according to the European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environmentally correct manner.
Batteries no longer suitable for use can be directly returned at:
Great Britain
Robert Bosch Ltd. (B.S.C.) P.O. Box 98
Broadwater Park
North Orbital Road Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com
Battery packs/batteries:
Li-ion:
Please observe the instructions in section “Transport”, page 20.
Subject to change without notice.
Français
Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.
Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments.
Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.
Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.
Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.
Français | 21
Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues.
S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer.
Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.
Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.
Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.
Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Utilisation des outils fonctionnant sur batteries et précautions d’emploi
Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries.
N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
22 | Français
Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circui- tage des bornes d’une batterie entre elles peut causer des brûlures ou un feu.
Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
Maintenance et entretien
Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Instructions de sécurité pour les découpeursponceurs sans fil
Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’organe de coupe peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.
N’utiliser l’outil électroportatif que pour un travail à sec. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.
Attention ! Risque d’incendie ! Eviter la surchauffe des matériaux travaillés et de la ponceuse. Vider toujours le bac de récupération des poussières avant de faire une pause de travail. Les particules de poussière se trouvant dans le sac à poussières, le microfiltre, le sac en papier (ou dans le sac à poussières en tissu ou le filtre de l’aspirateur) peuvent s’enflammer d’elles-mêmes dans des conditions défavorables, p. ex. projection d’étincelles lors du ponçage de pièces en métal, ceci notamment lorsque les particules de poussières sont mélangées à des résidus de vernis, de polyuréthane ou d’autres substances chimiques et que les matériaux travaillés sont très chauds après avoir été travaillés pendant une période assez longue.
Garder les mains à distance de la zone de sciage. Ne pas passer les mains sous la pièce à travailler. Lors d’un contact avec la lame de scie, il y a risque de blessures.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels.
Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
Ne pas ouvrir l’accu. Risque de court-circuit.
Protéger l’accu de toute source de chaleur, comme p. ex. l’exposition directe au soleil, au feu, à l’eau et à l’humidité. Il y a risque d’explosion.
En cas d’endommagement et d’utilisation non conforme de l’accu, des vapeurs peuvent s’échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
N’utiliser l’accu qu’avec votre outil électroportatif Bosch. Seulement ainsi l’accu est protégé contre une surcharge dangereuse.
Les objets pointus comme un clou ou un tournevis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut en résulter un court-circuit interne et l’accu risque de s’enflammer, de dégager des fumées, d’exploser ou de surchauffer.
Porter des gants de protection pour remplacer les outils de travail. Les outils de travail se chauffent lors d’une utilisation prolongée.
Ne grattez pas de matériaux humidifiés (p.ex. papiers peints) et pas sur une surface humide. La pénétration d’eau à l’intérieur d’un outil électrique augmente le risque de choc électrique.
Ne traitez pas la surface à travailler avec des liquides contenant des solvants. Des vapeurs nuisibles à la santé peuvent être générées si les matériaux s’échauffent lors du grattage.
Soyez extrêmement vigilant lors de la manipulation du racloir. L’outil est très tranchant, il y a danger de blessure.
Description et performances du produit
Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.
Dépliez le volet sur lequel l’appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d’utilisation.
Utilisation conforme
Cet outil électroportatif est destiné à scier et tronçonner le bois, les matières plastiques, le plâtre, les métaux non-fer- reux et les éléments de fixation (p. ex. clous non durcis, agrafes). Il est également approprié pour travailler du carrelage mural tendre ainsi qu’au ponçage à sec et au grattage de petites surfaces. Il est particulièrement bien approprié pour travailler près du bord et bord à bord. N’utiliser l’outil électroportatif qu’avec des accessoires Bosch.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.
1 Interrupteur Marche/Arrêt
2 Ouïes de ventilation
3 Touche de déverrouillage de l’accumulateur
4 Molette de réglage présélection de la vitesse
5 Accu*
6 Voyant lumineux indiquant l’état de charge de l’accu*
7Touche du voyant lumineux indiquant l’état de charge de l’accu*
8 Levier SDS pour déverrouillage de l’outil
9 Porte-outil
10Poignée (surface de préhension isolante)
11Lame de scie à plongée*
12Plateau de ponçage
13Feuille abrasive*
14Bague en feutre de l’aspiration des poussières*
15Clip de retenue de l’aspiration des poussières*
16Raccord d’aspiration des poussières*
17Dispositif d’aspiration de poussières*
18Tuyau d’aspiration*
19Adaptateur d’aspiration*
*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.
Caractéristiques techniques
Découpeur-ponceur sans fil |
|
GOP 14,4/18 V-EC |
N° d’article |
|
3 601 HB0 0.. |
Tension nominale |
V= |
14,4/18 |
Vitesse à vide n0 |
tr/min |
8000–20000 |
Angle d’oscillation gauche/ |
|
|
droite |
° |
1,4 |
Poids suivant |
|
|
EPTA-Procedure 01/2003 |
kg |
1,7/1,7* |
Plage de températures |
|
|
autorisées |
°C |
0...+45 |
– pendant la charge |
||
– pendant le fonctionne- |
°C |
–20...+50 |
ment** et pour le stockage |
||
Accus recommandés |
|
GBA 14,4V ... |
|
|
GBA 18V ... |
Chargeurs recommandés |
|
AL 18.. |
|
|
GAL 3680 |
* selon l’accumulateur utilisé
** Performances réduites à des températures <à 0 °C
Caractéristiques techniques déterminées avec l’accu fourni avec l’appareil.
Français | 23
Niveau sonore et vibrations
Valeurs d’émissions sonores déterminées selon la norme EN 60745-2-4.
Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 80 dB(A) ; niveau d’intensité acoustique 91 dB(A). Incertitude K=3 dB.
Porter une protection acoustique !
Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745-2-4 :
Ponçage : ah =3,5 m/s2, K=1,5 m/s2,
Sciage avec lame plongeante : ah =9,7 m/s2, K=1,5 m/s2, Sciage avec lame segment : ah =6,0 m/s2, K=1,5 m/s2, Déjointage : ah =8,5 m/s2, K=1,5 m/s2.
Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2004/108/CE (jusqu’au 19 avril 2016), 2014/30/UE (à partir du 20 avril 2016), 2006/42/CE et leurs modifications ainsi qu’avec les normes suivantes : EN 60745-1,
EN 60745-2-4.
Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 19.02.2015
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
24 | Français
Montage
Chargement de l’accu
N’utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Seuls ces chargeurs sont adaptés à l’accu Lithium-Ion de votre outil électroportatif.
Note : L’accu est fourni en état de charge faible. Afin de garantir la puissance complète de l’accu, chargez complètement l’accu dans le chargeur avant la première mise en service.
La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’interrompre le processus de charge n’endommage pas la batterie.
Retirer l’accu
L’accu 5 dispose de 2 positions de verrouillage qui doivent éviter que l’accu puisse sortir si l’on appuie sur la touche de déverrouillage de l’accu 3 par mégarde. Tant que l’accu reste en place dans l’outil électroportatif, un ressort le maintient en position.
Pour sortir l’accu 5, appuyez sur la touche de déverrouillage 3 et sortez l’accu par derrière de l’outil électroportatif. Ne forcez pas.
Voyant lumineux indiquant l’état de charge de l’accu
Les trois LED vertes du voyant lumineux 6 indiquent l’état de charge de l’accu 5. Pour des raisons de sécurité, l’interrogation de l’état de charge n’est possible que quand l’outil électroportatif est à l’arrêt.
Appuyez sur la touche 7 pour indiquer l’état de charge. Ceci est possible même si l’accu 5 a été retiré.
LED |
Capacité |
Lumière permanente 3 x verte |
2/3 |
Lumière permanente 2 x verte |
1/3 |
Lumière permanente 1 x verte |
<1/3 |
Lumière clignotante 1 x verte |
Réserve |
Si aucune LED n’est allumée après que la touche 7 a été appuyée, l’accu est défectueux et doit être remplacé.
Changement d’outil
Avant d’effectuer des travaux sur l’appareil (p.ex. travaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt.
Portez des gants de protection lors du changement d’outil. Lors d’un contact avec les outils de travail, il y a un risque de blessures.
Choix de l’outil de travail |
|
|
Outil de travail |
Matériau |
|
Lame de scie segMatériaux en bois, |
||
mentée HCS |
matière plastique |
|
bois* |
|
|
Lame de scie segMatériaux en bois, |
||
mentée bimétal* |
matières plas- |
|
|
tiques, métaux non- |
|
|
ferreux |
|
Lames de scie à |
Matériaux en bois, |
|
plongée HCS |
matières plas- |
|
bois* |
tiques, plâtre et |
|
|
d’autres matériaux |
|
|
tendres |
|
Lames de scie à |
Métal (p. ex. clous |
|
plongée bimétal |
non durcis, vis, pe- |
|
métal* |
tits profilés), mé- |
|
|
taux non-ferreux |
|
Lame de scie à |
Bois, métal, métaux |
|
plongée bimétal |
non-ferreux |
|
bois et métal* |
|
|
Lame de scie segInterstice de ciment, |
||
mentée HM Riff* |
carrelage mural |
|
|
tendre, matières |
|
Lame delta |
plastiques renfor- |
|
cées de fibre de |
||
HM Riff* |
||
verre et d’autres ma- |
||
|
||
|
tériaux abrasifs |
|
Racloir, rigide* |
Tapis, revêtements |
|
Racloir, flexible* |
Silicone et autres |
|
|
matériaux élas- |
|
|
tiques |
|
Plaque de pon- |
En fonction de la |
|
çage pour lames |
lame de scie |
|
de scie de la série |
|
|
Delta 93 mm* |
|
* Accessoires en option ; vous trouverez la gamme complète d’accessoires dans le programme d’accessoires Bosch.
Montage/Changement d’outil
Le cas échéant, enlevez un outil de travail éventuellement déjà monté.
Ouvrez à cet effet le levier SDS 8 jusqu’à la butée (pas plus) et retirez l’outil de travail.
Montez l’outil de travail souhaité (p.ex. lame de scie à plongée 11 dans le porte-outil 9 de sorte que le coude soit orienté vers le bas (voir figure sur la page des graphiques, l’inscription de l’outil de travail est lisible par le haut).
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Français | 25
Tournez l’outil de travail dans la position favorable pour le travail respectif et faites-le s’encliqueter dans les cames du porte-outil 9. Douze positions, décalées de 30° les unes par rapport aux autres, sont possibles.
Fermez le levier SDS 8 de sorte qu’il vienne en contact avec le carter de l’outil électroportatif.
Contrôler si l’accessoire est bien serré. Les accessoires incorrectement fixés peuvent se détacher pendant l’utilisation et vous mettre en danger.
Montage de la lame de scie sur la plaque de ponçage/remplacement de la lame de scie
Le plateau de ponçage 12 est équipée d’un revêtement autoaggripant, ce qui permet de fixer rapidement et facilement les feuilles abrasives.
Tapotez légèrement sur le revêtement auto-agrippant du plateau de ponçage 12 avant de monter la feuille abrasive 13 afin d’obtenir une adhésion optimale.
Choix de la feuille abrasive
Placez la feuille abrasive 13 de façon à la faire coïncider avec un bord du plateau de ponçage 12 et appuyez sur la feuille abrasive par un léger mouvement de rotation dans le sens des aiguilles d’une montre.
Afin de garantir une bonne aspiration de poussières, assurezvous que les trous perforés de la feuille abrasive et du plateau de ponçage coïncident.
Pour retirer la feuille abrasive 13, prenez-la par un coin et re- tirez-la du plateau de ponçage 12.
Il est possible d’utiliser toutes les lames de scie ou feutres de polissage et de nettoyage de la série Delta 93 mm du programme d’accessoires Bosch.
Montez les accessoires de ponçage tels que les non-tissé ou les feutres à polir de la même manière sur le plateau de ponçage.
En fonction du matériau à travailler et du travail demandé, il existe différentes feuilles abrasives :
Feuille abrasive Matériau |
Utilisation |
Grains |
|
|
|
– Tous les bois (p.ex. bois |
Pour le dégrossissage p. ex. de poutres et planches ru- |
grossier |
40 |
|
dur, bois tendre, pan- |
gueuses, non rabotées |
|
60 |
|
neaux agglomérés, pan- |
Pour la rectification (plane) et le nivellement de petites |
moyen |
80 |
|
neaux muraux) |
rugosités |
|
100 |
|
– Matériaux en métal |
|
|
120 |
|
|
Pour la rectification de parachèvement et le ponçage du |
fin |
180 |
|
|
bois |
|
240 |
|
|
|
|
320 |
|
|
|
|
400 |
|
|
|
|
|
|
– Peinture |
Pour retirer des couches de peinture |
grossier |
40 |
|
– Vernis |
|
|
60 |
|
– Masse de remplissage |
Pour poncer les couches de base de peinture (p.ex. enlever |
moyen |
80 |
|
– Spatule |
les traits de pinceau, les gouttes de peinture et les nez) |
|
100 |
|
|
|
|
120 |
|
|
Pour le finissage d’apprêts avant l’application de la peinture |
fin |
180 |
|
|
laquée |
|
240 |
|
|
|
|
320 |
|
|
|
|
400 |
|
|
|
|
|
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.
–Si possible, utilisez un dispositif d’aspiration des poussières approprié au matériau.
–Veillez à bien aérer la zone de travail.
–Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.
Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
26 | Français
Raccordement de l’aspiration des poussières (voir figure A)
Utilisez toujours une aspiration des poussières pour les travaux de ponçage.
Pour monter l’aspiration des poussières 17 (accessoire), enlevez l’outil de travail.
Le cas échéant, assemblez les éléments de l’aspiration des poussières 17 conformément aux indications sur la figure. Placez l’aspiration des poussières montée sur le porte-outil 9 sur l’outil électroportatif. Tournez l’aspiration des poussières de sorte que les cames de l’aspiration des poussières s’encliquettent dans les cames correspondantes du carter. Fixez l’aspiration des poussières, conformément aux indications sur la figure, au moyen du clip de retenue 15 sur l’outil électroportatif.
Veillez à ce que la bague en feutre 14 ne soit pas endommagée et repose bien sur le plateau de ponçage 12. Remplacez immédiatement une bague en feutre endommagée.
Suivant la version, montez un tuyau d’aspiration 18 (accessoire) directement sur la tubulure d’aspiration 16 ou coupez un bout de tuyau, vissez l’adaptateur d’aspiration 19 (accessoire) sur le bout de tuyau et puis montez-le directement sur la tubulure d’aspiration 16. Raccordez le tuyau d’aspiration 18 à un aspirateur (accessoire). Vous trouverez un tableau pour le raccordement aux différents aspirateurs à la fin des ces instructions d’utilisation.
L’aspirateur doit être approprié au matériau à travailler.
Pour l’aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.
Mise en marche
Mise en service
Montage de l’accu
N’utilisez que des accus à ions lithium d’origine Bosch dont la tension correspond à celle indiquée sur la plaque signalétique de l’outil électroportatif. L’utilisation de tout autre accumulateur peut entraîner des blessures et des risques d’incendie.
Note : L’utilisation d’accus non appropriés pour votre outil électroportatif peut entraîner des dysfonctionnements ou endommager l’outil électroportatif.
Introduisez l’accu chargé 5 par l’arrière dans le pied de l’outil électroportatif. Enfoncez complètement l’accu dans le pied jusqu’à ce que le trait rouge ne soit plus visible et que l’accu soit bien verrouillé.
Mise en Marche/Arrêt
Pour mettre en marche l’outil électroportatif, poussez l’interrupteur Marche/Arrêt 1 vers l’avant de sorte que « I » apparaisse sur l’interrupteur.
Pour éteindre l’outil électroportatif, poussez l’interrupteur Marche/Arrêt 1 vers l’arrière de sorte que le chiffre « 0 » apparaisse sur l’interrupteur.
Afin d’économiser l’énergie, ne mettez l’outil électroportatif en marche que quand vous l’utilisez.
Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus.
Note : Si l’outil électroportatif s’arrête automatiquement parce que l’accu est déchargé ou surchauffé, mettez l’outil électroportatif hors marche au moyen de l’interrupteur Marche/Arrêt 1. Rechargez l’accu ou laissez-le refroidir avant de remettre en marche l’outil électroportatif. L’accu risque sinon d’être endommagé.
Présélection de la vitesse
La molette de réglage présélection de la vitesse 4 permet de présélectionner la vitesse nécessaire (même durant le travail de ponçage).
La vitesse nécessaire dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.
Instructions d’utilisation
Avant d’effectuer des travaux sur l’appareil (p.ex. travaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt.
Avant de déposer l’outil électroportatif, attendez que celui-ci soit complètement à l’arrêt.
Note : Ne pas bloquer les ouïes de ventilation 2 de l’outil électroportatif lors du travail, autrement la durée de vie de l’outil électroportatif est réduite.
Principe de fonctionnement
L’entraînement oscillant fait que l’outil électroportatif oscille jusqu’à 20000 fois par minute de 2,8°. Ceci permet un travail précis dans un endroit étroit.
Travaillez en exerçant une faible pression uniforme afin de ne pas réduire le rendement de travail ou bloquer l’outil de travail.
Déplacez de temps en temps l’outil électroportatif lors du travail pour éviter tout réchauffement excessif ou blocage de l’outil de travail.
Le sciage
N’utiliser que des lames de scie en parfait état. Les lames de scie déformées ou émoussées peuvent se casser, avoir des effets négatifs sur la qualité de la coupe ou causer un contrecoup.
Lors du sciage de matériaux de construction légers, respectez les dispositions légales ainsi que les recommandations du fabricant du matériau.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
Le procédé de coupes en plongée ne peut être appliqué que pour des matériaux tendres tels que le bois, les plaques de plâtre, etc. !
Avant de scier avec des lames de scie HCS dans le bois, les panneaux agglomérés, les matériaux de construction etc., vérifiez si ceux-ci contiennent des corps étrangers tels que clous, vis etc. Le cas échéant, enlevez les corps étrangers ou utilisez des lames de scie bimétal.
Le tronçonnage
Note : Lors du tronçonnage de carrelages muraux, tenez compte que les outils s’usent rapidement lors d’une utilisation prolongée.
Le ponçage
La puissance d’enlèvement de matière ainsi que l’état de la surface dépendent en grande partie du choix de la feuille abrasive, de la vitesse de rotation présélectionnée ainsi que de la pression exercée sur l’appareil.
Seules des feuilles abrasives impeccables assurent un bon travail de ponçage et ménagent l’outil électroportatif.
Veillez à ce que la pression de travail soit régulière, afin d’augmenter la durée de vie des feuilles abrasives.
Une pression trop élevée exercée sur l’appareil n’améliore pas la puissance de ponçage mais augmente considérablement l’usure de l’outil électroportatif et de la feuille abrasive.
Pour poncer avec une précision extrême dans les coins, sur des bords et dans des endroits d’accès difficile, il est également possible de ne travailler qu’avec la pointe ou le bord du plateau de ponçage.
Lors de travaux de ponçage ponctuel, la feuille abrasive peut fortement chauffer. Réduisez alors la vitesse et la pression, et laissez la feuille abrasive régulièrement refroidir.
Une feuille abrasive avec laquelle on a travaillé du métal, ne doit pas être utilisée pour d’autres matériaux.
N’utilisez que des accessoires de ponçage d’origine Bosch.
Utilisez toujours une aspiration des poussières pour les travaux de ponçage.
Grattage
Choisissez une vitesse élevée pour le grattage.
Travaillez sur une surface souple (p.ex. bois) avec un angle plat et une pression minimale. Sinon, le racloir peut couper dans la surface.
Protection contre surcharge en fonction de la température
Si l’outil électroportatif est utilisé de manière conforme, tout risque de surcharge est exclu. En cas de trop forte sollicitation de l’outil ou de surchauffe de l’accu, il y a soit réduction de la vitesse de rotation, soit arrêt automatique de l’outil électroportatif. En cas de réduction de la vitesse de rotation, l’outil électroportatif se remet à fonctionner à pleine vitesse dès que la température de l’accu repasse dans la plage des températures admissibles ou que l’outil est moins sollicité. En cas d’arrêt automatique, éteignez l’outil électroportatif, laissez refroidir l’accu et remettez l’outil en marche.
Français | 27
Indications pour le maniement optimal de l’accu
Protégez l’accu de l’humidité et de l’eau.
Ne stockez l’accu que dans la plage de température de
–20 °C à 50 °C. Ne stockez pas l’accu trop longtemps dans une voiture par ex. en été.
Si l’autonomie de l’accu diminue considérablement après les recharges effectuées, cela signifie que l’accu est usagé et qu’il doit être remplacé.
Respectez les indications concernant l’élimination.
Entretien et Service Après-Vente
Nettoyage et entretien
Avant d’effectuer des travaux sur l’appareil (p.ex. travaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt.
Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr.
Nettoyez les outils de travail Riff (accessoire) régulièrement au moyen d’une brosse métallique.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres indiqué sur la plaque signalétique du produit.
France
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122
(coût d’une communication locale) Fax : (01) 49454767
E-Mail : contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
28 | Español
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : outillage.gereedschap@be.bosch.com
Suisse
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
Transport
Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L’utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.
Lors d’une expédition par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l’emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l’envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.
N’expédiez les accus que si le carter n’est pas endommagé. Recouvrez les contacts non protégés et emballez l’accu de manière à ce qu’il ne puisse pas se déplacer dans l’emballage. Veuillez également respecter les règlementations supplémentaires éventuellement en vigueur.
Élimination des déchets
Les outils électroportatifs et les accus, ainsi que leurs
accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne 2012/19/UE, les équipements électriques dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les accus/piles usés ou défectueux doivent être isolés et suivre une voie de recyclage appropriée.
Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :
Suisse
Batrec AG
3752 Wimmis BE
Batteries/piles :
Lithium ion :
Respectez les indications données dans le chapitre « Transport », page 28.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
Español | 29
Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Trato y uso cuidadoso de herramientas accionadas por acumulador
Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
Servicio
Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Bosch Power Tools |
1 609 92A 117 | (7.4.15) |
30 | Español
Instrucciones de seguridad para Multi-Cutter a batería
Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el útil pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.
Solamente emplee la herramienta eléctrica para lijar en seco. La penetración de agua en el aparato eléctrico comporta un mayor riesgo de electrocución.
¡Atención! Peligro de incendio. Evite el sobrecalentamiento de la pieza y de la propia lijadora. Vacíe siempre el depósito de polvo antes de cada pausa. El material en polvo acumulado en el saco colector de polvo, Microfiltro, bolsa de papel (o la bolsa filtrante o filtro del aspirador) puede llegar a autoincendiarse bajo unas condiciones desfavorables, como, p. ej., al proyectarse chispas al lijar metal. La probabilidad de que esto ocurra es mayor si el material va mezclado con partículas de pintura, poliuretano u otras sustancias químicas y si éste se hubiese calentando tras un uso intenso de la herramienta.
Mantenga alejadas las manos del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra.
Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
Trabajar sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
No intente abrir el acumulador. Podría provocar un cortocircuito.
Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión.
Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia.
Los vapores pueden llegar a irritar las vías respiratorias.
Únicamente utilice el acumulador en combinación con su herramienta eléctrica Bosch. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
Utilice unos guantes de protección al cambiar los útiles. Los útiles se calientan tras un uso prolongado.
No trate de rascar materiales humedecidos (p. ej. papel de empapelar) y no trabaje sobre firmes húmedos.
Existe el peligro de recibir una descarga eléctrica si penetra agua en la herramienta eléctrica.
No trate la superficie a trabajar con líquidos que contengan disolventes. Al calentarse el material al rascarlo puede producirse un vapor tóxico.
Proceda con especial cautela al trabajar con el rascador. El útil está muy afilado y corre riesgo a lesionarse.
Descripción y prestaciones del producto
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para serrar o dividir materiales de madera, plástico, escayola, metales no férricos y elementos de sujeción (p. ej., clavos sin templar, grapas). Es adecuada asimismo para tratar azulejos de baja dureza en paredes, así como para lijar y raspar en seco pequeñas superficies. Es especialmente apropiada para realizar trabajos cerca de bordes y para enrasar. La herramienta eléctrica deberá emplearse exclusivamente con accesorios Bosch.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Interruptor de conexión/desconexión
2 Rejillas de refrigeración
3 Botón de extracción del acumulador
4 Rueda de ajuste para preselección del nº de oscilaciones 5 Acumulador*
6 Indicador del estado de carga del acumulador*
7 Tecla del indicador de estado de carga*
8 Palanca SDS para extracción del útil
9 Alojamiento del útil
10Empuñadura (zona de agarre aislada)
11Hoja de sierra de inmersión*
12Placa lijadora
13Hoja lijadora*
14Anillo de fieltro del dispositivo de aspiración de polvo*
15Clip de sujeción del dispositivo de aspiración de polvo*
16Boquilla de aspiración*
17Dispositivo de aspiración de polvo*
18Manguera de aspiración*
19Adaptador para aspiración de polvo*
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
1 609 92A 117 | (7.4.15) |
Bosch Power Tools |
