Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 92A 0LW (2014.01) O / 224 EURO
GOF Professional
1250 CE | 1250 LCE
cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás ru Оригинальное руководство
по эксплуатации
uk Оригінальна інструкція з експлуатації
kk Пайдалану нұсқаулығының түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
2 |
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 103 Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 109 Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 116 Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 123 Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 131 Қазақша . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Бет 139 Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 146 Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 152
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
3 | |
|
|
|
|
|
GOF 1250 LCE |
|
||
|
|
|
1 |
2 |
GOF 1250 CE |
|
|
|
|
|
24 |
|
|
|
|
23 |
|
|
|
|
22 |
|
|
|
|
21 |
|
|
3 |
25 |
20 |
|
|
4 |
|
19 |
|
|
|
26 |
18 |
|
|
5 |
|
17 |
|
|
|
|
|
|
6 |
|
|
16 |
|
|
|
|
|
|
7 |
|
|
15 |
|
|
|
|
|
|
|
|
|
14 |
|
|
8 |
|
13 |
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
11 |
10 |
9 |
|
|
27 |
|
|
|
|
1 |
|
|
|
|
28 |
|
|
|
19 |
|
|
|
|
|
|
|
|
7 |
|
29 |
|
|
|
1 609 92A 0LW | (21.1.14) |
|
|
|
Bosch Power Tools |
4 | |
|
|
|
A |
|
B |
|
|
|
6 |
|
4 |
|
|
|
30 |
|
|
31 |
|
|
|
|
|
|
|
13 |
|
|
|
29 |
C |
22 |
D |
24 |
|
|
|
23 |
|
|
22 |
|
|
|
20 |
|
|
|
16 |
|
|
|
17 |
|
|
|
15 |
|
|
|
14 |
|
|
|
10 |
|
|
|
9 |
|
E |
24 |
F |
|
|
23 |
|
5 |
22 |
|
|
|
|
|
|
|
25 |
|
|
|
26 |
|
|
|
15 |
|
|
|
14 |
|
|
|
10 |
|
|
|
9 |
|
|
|
1 609 92A 0LW | (21.1.14) |
|
Bosch Power Tools |
|
5 |
G
H
32
35
34 36
33
37 38 7
I
K
41 11 13
|
|
|
42 |
39 |
40 |
11 |
13 |
L M
42
11
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 609 92A 0LW | (21.1.14) |
|
|
|
Bosch Power Tools |
|
6 |
N
43 |
44 |
11 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
Česky
Bezpečnostní upozornění
Všeobecná varovná upozornění pro elektronářadí
VAROVÁNÍ |
Čtěte všechna varovná upozornění a |
|
pokyny. Zanedbání při dodržování va- |
||
|
rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).
Bezpečnost pracovního místa
Udržujte Vaše pracovní místo čisté a dobře osvětlené.
Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
Česky | 103
S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.
Elektrická bezpečnost
Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.
Bezpečnost osob
Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.
Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
104 | Česky
Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.
Svědomité zacházení a používání elektronářadí
Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.
Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.
Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí.
Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést.
Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.
Servis
Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.
Bezpečnostní upozornění pro frézování
Držte elektronářadí pouze na izolovaných uchopovacích plochách, poněvadž fréza může zasáhnout vlastní síťový kabel. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem.
Obrobek upevněte a zajistěte pomocí svěrek či jiným způsobem na stabilním podkladu. Když držíte obrobek jenom rukou nebo proti Vašemu tělu, zůstává nestabilní, což může vést ke ztrátě kontroly.
Dovolený počet otáček nasazeného nástroje musí být minimálně tak vysoký jako nejvyšší počet otáček uvedený na elektronářadí. Příslušenství, jež se otáčí rychleji než je dovoleno, se může zničit.
Frézovací nástroje nebo další příslušenství musí přesně lícovat do nástrojového držáku (upínací kleštiny) Vašeho elektronářadí. Nástroje, které přesně nelícují do nástrojového držáku elektronářadí, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly.
Elektronářadí veďte proti obrobku pouze zapnuté. Jinak existuje nebezpečí zpětného rázu, pokud se nasazený nástroj v obrobku vzpříčí.
Nesahejte svýma rukama do prostoru frézování a na frézovací nástroj. Svou druhou rukou držte přídavnou rukojeť nebo těleso motoru. Pokud oběma rukama držíte frézku, pak Vaše ruce nemohou být zraněny frézovacím nástrojem.
Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Frézovací nástroj se může poškodit a vést ke zvýšeným vibracím.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem.
Nepoužívejte žádné tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou být svírány a vést k házivosti.
Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji.
Než jej odložíte, počkejte až se elektronářadí zastaví.
Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po-
ranění.
Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.
Určené použití
Stroj je určen k frézování drážek, hran, profilů a podélných otvorů při pevné opoře do dřeva, plastu a lehkých stavebních hmot a též ke kopírovacímu frézování.
Při sníženém počtu otáček a s příslušnými frézami lze opracovávat i neželezné kovy.
Světlo tohoto elektronářadí (GOF 1250 LCE) je určené k osvětlení bezprostřední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti.
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
|
|
|
|
|
|
|
|
Česky | 105 |
|
Zobrazené komponenty |
23 |
Stupnice jemného nastavení hloubky frézování |
|||||||
Číslování zobrazených komponent se vztahuje na zobrazení |
24 |
Otočný knoflík pro jemné nastavení hloubky frézování |
|||||||
elektronářadí na grafické straně. |
25 |
Stupnice nastavení hloubky frézování(GOF 1250 CE) |
|||||||
1 |
Rukojeť pravá (izolovaná plocha rukojeti) |
26 |
Šoupátko s indexovací značkou(GOF 1250 CE) |
||||||
2 |
Aretační tlačítko spínače |
27 |
Nastavovací kolečko předvolby počtu otáček |
||||||
3 |
Světelný kroužek (GOF 1250 LCE) |
28 |
Spínač |
|
|
|
|||
4 |
Převlečná matice s kleštinou |
29 |
Přípojka odsávací hadice |
|
|||||
5 |
Frézovací nástroj* |
30 |
Stranový klíč, otvor klíče 19 mm |
|
|||||
6 |
Páčka aretace vřetene |
31 |
Odsávací hadice (Ø 35 mm)* |
|
|||||
7 |
Šroub pro vodicí tyče podélného dorazu (2x) |
32 |
Podélný doraz |
|
|||||
8 |
Ochrana proti třískám |
33 |
Vodicí tyč pro podélný doraz (2x) |
|
|||||
9 |
Stupňovitý doraz |
34 |
Křídlový šroub pro jemné nastavení podélného dorazu |
||||||
10 |
Seřizovací šrouby stupňovitého dorazu |
|
|
(2x) |
|
|
|
||
11 |
Kluzná deska |
35 |
Křídlový šroub pro hrubé nastavení podélného dorazu |
||||||
12 |
Upnutí vodících tyčí podélného dorazu |
|
|
(2x) |
|
|
|
||
36 |
Otočný knoflík pro jemné nastavení podélného dorazu |
||||||||
13 |
Základová deska |
||||||||
37 |
Přestavitelná dorazová lišta podélného dorazu |
||||||||
14 |
Hloubkový doraz |
||||||||
38 |
Odsávací adaptér pro podélný doraz* |
|
|||||||
15 |
Šroub pro upevnění hloubkového dorazu |
|
|||||||
39 |
SDS adaptér kopírovacího pouzdra |
|
|||||||
16 |
Tlačítko nulového bodu hloubkového dorazu |
|
|||||||
40 |
Upevňovací šroub adaptéru kopírovacího pouzdra (2x) |
||||||||
|
(GOF 1250 LCE) |
||||||||
17 |
Spínač digitálního ukazatele hloubky (GOF 1250 LCE) |
41 |
Odjišťovací páčka adaptéru kopírovacího pouzdra |
||||||
18 |
Rozsah jemného nastavení hloubky frézování |
42 |
Kopírovací pouzdro |
|
|||||
19 |
Rukojeť levá (izolovaná plocha rukojeti) |
43 |
Šroub s válcovou hlavou pro upevnění kluzné desky (5x) |
||||||
20 |
Displej(GOF 1250 LCE) |
44 |
Středící trn |
|
|
|
|||
21 |
Kryt prostoru pro baterii(GOF 1250 LCE) |
*Zobrazené nebo popsané příslušenství nepatří k standardnímu |
|||||||
22 |
Odjišťovací páčka |
obsahu dodávky. Kompletní příslušenství naleznete v našem pro- |
|||||||
gramu příslušenství. |
|
||||||||
Technická data |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
Horní frézka |
|
|
|
|
GOF 1250 CE |
GOF 1250 LCE |
|||
Objednací číslo |
|
|
|
|
3 601 F26 0.. |
|
3 601 F26 1.. |
||
Jmenovitý příkon |
|
|
W |
|
1250 |
|
1250 |
||
Otáčky naprázdno |
|
|
min-1 |
|
10000 – 24000 |
|
10000 – 24000 |
||
Předvolba počtu otáček |
|
|
|
|
|
|
|
||
Konstantní elektronika |
|
|
|
|
|
|
|
||
Pozvolný rozběh |
|
|
|
|
|
|
|
||
Přípojka pro odsávání prachu |
|
|
|
|
|
|
|
||
Digitální ukazatel hloubky |
|
|
|
|
– |
|
|
||
Světelný kroužek |
|
|
|
|
– |
|
|
||
Nástrojový držák |
|
|
mm |
|
6 – 8 |
|
6 – 8 |
||
|
|
|
|
inch |
|
¼ |
|
¼ |
|
Zdvih frézovacího koše |
|
|
mm |
|
60 |
|
60 |
||
Hmotnost podle EPTA-Procedure 01/2003 |
|
|
kg |
|
3,6 |
|
3,7 |
||
Třída ochrany |
|
|
|
|
/II |
|
/II |
||
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
106 | Česky
Informace o hluku a vibracích
Naměřené hodnoty hluku zjištěny podle EN 60745.
Hodnocená hladina hluku stroje A činí typicky: hladina akustického tlaku 76 dB(A); hladina akustického výkonu
87 dB(A). Nepřesnost K=3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745:
ah =7,0 m/s2, K=1,5 m/s2.
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo
s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí
a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Prohlášení o shodě
Na výhradní zodpovědnost prohlašujeme, že výrobek popsaný v části „Technická data“ odpovídá následujícím normám nebo normativním dokumentům: EN 60745 podle ustanovení směrnice 2009/125/ES (nařízení 1194/2012), 2011/65/EU, 2004/108/ES, 2006/42/ES.
Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM 9
D-70745 Leinfelden-Echterdingen
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen 10.07.2013
Montáž
Nasazení frézovacího nástroje (viz obr. A)
Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Při nasazování a výměně frézovacího nástroje je doporučeno nosit ochranné rukavice.
Podle účelu nasazení jsou k dispozici frézovací nástroje v nejrůznějších provedeních a jakostech.
Frézovací nástroje z vysokovýkonné rychlořezné ocel jsou vhodné pro opracování měkkých materiálů jako např. měkké dřevo a plast.
Frézovací nástroje s tvrdokovovými břity jsou zvláště vhodné pro tvrdé a abrazívní materiály jako např. tvrdé dřevo a hliník.
Originální frézovací nástroje z rozsáhlého programu příslušenství Bosch obdržíte u svého odborného prodejce.
Nasaďte pouze bezvadné a čisté frézy.
–Otočte páčku aretace vřetena 6 proti směru hodinových
ručiček až nadoraz (
). Případně otočte vřeteno motoru ručně, až slyšitelně zaskočí.
–Povolte převlečnou matici 4 stranovým klíčem 30 (otvor klíče 19 mm) otáčením po směru hodinových ručiček
(
).
–Zasuňte frézu do upínací kleštiny. Stopka frézy musí být do kleštiny zasunutá minimálně po značku.
–Utáhněte převlečnou matici 4 stranovým klíčem 30 (otvor klíče 19 mm) otáčením proti směru hodinových ručiček. Úplně utáhněte páčku aretace vřetena 6.
Nepoužívejte frézy s průměrem větším než 50 mm. Tyto frézy neprojdou základovou deskou.
Upínací kleštinu s převlečnou maticí nikdy pevně neutahujte, pokud není namontován žádný frézovací nástroj. Jinak se může upínací kleština poškodit.
Odsávání prachu/třísek (viz obr. B)
Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
–Pokud možno používejte pro daný materiál vhodné odsávání prachu.
–Pečujte o dobré větrání pracovního prostoru.
–Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.
Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.
Připojení odsávání prachu (viz obr. B)
Nasaďte odsávací hadici (Ø 35 mm) 31 (příslušenství) na přípojku 29 v základové desce 13. Spojte odsávací hadici 31 s vysavačem (příslušenství).
Elektronářadí lze připojit přímo do zásuvky víceúčelového vysavače Bosch s dálkovým spínáním. Ten se při zapnutí elektronářadí automaticky nastartuje.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
Provoz
Uvedení do provozu
Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V.
GOF 1250 LCE: Po zapnutí síťového napětí svítí trvale světelný kroužek 3 pro osvětlení povrchu obrobku.
Předvolba počtu otáček
Pomocí nastavovacího kolečka předvolby počtu otáček 27 můžete předvolit potřebný počet otáček i během provozu.
1 – 2 nízký počet otáček
3 – 4 střední počet otáček
5 – 6 vysoký počet otáček
Potřebné otáčky závisí na materiálu a pracovních podmínkách a lze je zjistit praktickou zkouškou.
Po delší práci s malými otáčkami by jste měli stroj k ochlazení nechat běžet naprázdno ca. 3 minuty při maximálních otáčkách.
Zapnutí – vypnutí
Před zapnutím nastavte hloubku frézování, viz odstavec „Nastavení hloubky frézování“.
K uvedení elektronářadí do provozu stlačte spínač 28 a podržte jej stlačený.
K aretaci stlačeného spínače 28 stlačte aretační tlačítko 2.
K vypnutí elektronářadí spínač 28 uvolněte popř. je-li aretačním tlačítkem 2 zaaretován, spínač 28 krátce stlačte a potom jej uvolněte.
Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte.
Konstantní elektronika
Konstantní elektronika udržuje počet otáček při běhu naprázdno a při zatížení téměř konstantní a zaručuje rovnoměrný pracovní výkon.
Pozvolný rozběh
Elektronický pozvolný rozběh omezuje kroutící moment při zapnutí a zvyšuje životnost motoru.
Ochrana proti přetížení
Ochrana proti přetížení zabraňuje při extrémním přetížení nepřípustně vysokému odběru proudu. Může to vést ke snížení otáček motoru a výkonu, v extrémním případě k zastavení motoru.
Po snížení zatížení elektronářadí se motor okamžitě rozběhne na pracovní otáčky, resp. se znovu spustí.
Ochrana proti znovurozběhu
Ochrana proti znovurozběhu zabraňuje nekontrolovanému znovurozběhnutí elektronářadí po přerušení přívodu proudu.
Pro znovuuvedení do provozu dejte spínač 28 do vypnuté polohy a elektronářadí znovu zapněte.
Odjišťovací páčka (viz obr. C)
Odjišťovací páčka 22 se při uvolnění vrátí automaticky do výchozí polohy. Pro lepší přídržnou sílu je nutné odjišťovací páč-
Česky | 107
ku 22 zatáhnout zpět až nadoraz. Přídržnou sílu lze v případě potřeby seřídit. Za tímto účelem zasuňte klíč na vnitřní šestihran (4 mm) do otvoru v rukojeti. Pro zvětšení přídržné síly otáčejte klíčem na vnitřní šestihran po směru hodinových ručiček, pro zmenšení otáčením proti směru hodinových ručiček.
Nastavení hloubky frézování (viz obr. D a E)
Nastavení hloubky frézování se smí provádět jen při vypnutém elektronářadí.
Pro hrubé nastavení hloubky frézování postupujte následovně:
–Posaďte elektronářadí s namontovaným frézovacím nástrojem na opracovávaný obrobek.
–Umístěte dráhu jemného nastavení pomocí otočného knoflíku 24 doprostřed. K tomu otáčejte knoflíkem 24, až se shodují značky 18 jak je ukázáno na obrázku. Poté otočte stupnici 23 na „0“.
18
–Nastavte stupňovitý doraz 9 na nejnižší stupeň; stupňovitý doraz citelně zapadne.
–Povolte šroub 15 na hloubkovém dorazu 14 tak, aby byl hloubkový doraz 14 volně pohyblivý.
–Stiskněte odjišťovací páčku 22 dozadu a veďte horní frézku pomalu dolů, až se fréza 5 bude dotýkat povrchu obrobku. Pro zafixování této polohy odjišťovací páčku 22 znovu uvolněte.
–Zatlačte hloubkový doraz 14 dolů, aby dosedl na stupňovitý doraz 9.
GOF 1250 LCE: Zapněte digitální ukazatel hloubky na spínači 17. Stiskněte tlačítko 16 pro nastavení nulového bodu hloubkového dorazu 14.
GOF 1250 CE: Nastavte šoupátko s indexovací značkou 26 na polohu „0“ na stupnici hloubky frézování 25.
–Nastavte hloubkový doraz 14 na požadovanou hloubku frézování a utáhněte šroub 15 na hloubkovém dorazu 14. GOF 1250 CE: Dbejte na to, abyste šoupátko s indexovací značkou 26 již neposunuli.
–Stlačte odjišťovací páčku 22 a veďte horní frézku do nejvyšší polohy.
Při větších hloubkách frézování byste měli vykonat více cyklů opracování pokaždé s malým úběrem třísky. S pomocí stupňovitého dorazu 9 můžete frézovací proces rozdělit na více stupňů. K tomu nastavte požadovanou hloubku frézování s nejnižším stupněm stupňovitého dorazu a zvolte pro první cykly opracování nejprve vyšší stupně. Odstup stupňů lze změnit přetočením seřizovacích šroubů 10.
Po zkušebním frézování můžete otáčením otočného knoflíku 24 nastavit hloubku frézování přesně na požadovaný rozměr; pro zvětšení hloubky frézování otáčejte po směru hodinových ručiček, pro zmenšení hloubky frézování otáčejte proti směru hodinových ručiček. Stupnice 23 slouží pro orientaci. Jedna otáčka odpovídá změně nastavení o 2,0 mm, jeden dílek na
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
108 | Česky
dolním okraji stupnice 23 odpovídá změně nastavení o 0,1 mm. Maximální změna nastavení činí ± 8 mm.
Příklad: Požadovaná hloubka frézování má být 10,0 mm, při zkušebním frézování byla zjištěna hloubka frézování 9,6 mm.
–Otočte stupnici 23 na „0“.
–Otočte otočný knoflík 24 o 0,4 mm/4 dílky (rozdíl mezi požadovanou a skutečnou hodnotu) pro směru hodinových ručiček.
–Zkontrolujte zvolenou hloubku dalším zkušebním frézováním.
GOF 1250 CE: Po nastavení hloubky frézování již neměňte polohu šoupátka 26 na hloubkovém dorazu 14, abyste mohli kdykoli odečíst momentální hloubku frézování na stupnici 25.
GOF 1250 LCE: Momentální hloubka frézování se zobrazuje na displeji 20.
Pracovní pokyny
Chraňte frézu před úderem a nárazem.
Směr a proces frézování (viz obr. F)
Proces frézování musí být vždy proveden proti směru otáčení frézovacího nástroje 5 (nesousledně). Při frézování ve směru otáčení (sousledně) se Vám může elektronářadí vytrhnout z ruky.
–Nastavte požadovanou hloubku frézování, viz odstavec „Nastavení hloubky frézování“.
–Posaďte elektronářadí s namontovaným frézovacím nástrojem na opracovávaný obrobek a elektronářadí zapněte.
–Stiskněte odjišťovací páčku 22 dozadu a veďte horní frézku pomalu dolů, dokud není dosažena nastavená hloubka frézování. Pro zafixování této hloubky zanoření odjišťovací páčku 22 znovu uvolněte.
–Proveďte proces frézování s rovnoměrným posuvem.
–Po ukončení procesu frézování uveďte horní frézku zpět do nejvyšší polohy.
–Elektronářadí vypněte.
Frézování s pomocným dorazem (viz obrázek G)
Pro opracování velkých obrobků, příkladně při frézování drážek můžete na obrobek upevnit jako pomocný doraz prkno nebo lištu a vést horní frézku podél pomocného dorazu. Horní frézku veďte podél pomocného dorazu zploštělou stranou kluzné desky.
Frézování hran nebo tvarů
Při frézování hran nebo tvarů bez podélného dorazu musí být frézovací nástroj vybaven vodícím čepem nebo kuličkovým ložiskem.
–Přiložte zapnuté elektronářadí z boku na obrobek až vodící čep nebo kuličkové ložisko frézovacího nástroje přilehne na opracovávanou hranu obrobku.
–Elektronářadí veďte oběma rukama podél hrany obrobku. Dbejte přitom na přiložení ve správném úhlu. Příliš silný přítlak může hranu obrobku poškodit.
Frézování s podélným dorazem (viz obr. H)
Nasuňte podélný doraz 32 s vodicími tyčemi 33 do základové desky 13 a utáhněte ho šrouby 7 na potřebnou míru. Pomocí
křídlových šroubů 34 a 35 můžete podélný doraz ještě nastavit do délky.
Pomocí otočného knoflíku 36 můžete po uvolnění obou křídlových šroubů 34 délku jemně nastavit. Jedno otočení přitom odpovídá dráze přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 36 odpovídá změně dráhy přestavení o 0,1 mm.
Pomocí dorazové lišty 37 můžete změnit účinnou dotykovou plochu podélného dorazu.
Zapnuté elektronářadí veďte s rovnoměrným posuvem a bočním tlakem na podélný doraz podél hrany obrobku.
Při frézování s podélným dorazem 32 by se mělo odsávání prachu/třísek provádět pomocí speciálního odsávacího adaptéru 38.
Frézování s kružítkovým adaptérem (příslušenství)
Pro kruhové frézování můžete použít kružítkový adaptér.
Frézování s vodicí lištou (příslušenství)
Pomocí vodicí lišty a adaptéru pro vodicí lištu můžete provádět rovné frézování.
Frézování s kopírovacím pouzdrem (viz obrázky I–L a obrázek N)
S pomocí kopírovacího pouzdra 42 můžete přenášet na obrobek obrysy z předloh popř. šablon.
Pro použití kopírovacího pouzdra 42 musí být napřed nasazen adaptér kopírovacího pouzdra 39 do kluzné desky 11.
Adaptér kopírovacího pouzdra 39 posaďte seshora na kluznou desku 11 a pevně jej přišroubujte pomocí 2 upevňovacích šroubů 40. Dbejte na to, aby byla odjišťovací páčka adaptéru kopírovacího pouzdra 41 volně pohyblivá.
Podle tloušťky šablony či předlohy vyberte vhodné kopírovací pouzdro. Kvůli přesahující výšce kopírovacího pouzdra musí mít šablona minimální tloušťku 8 mm.
Zatlačte odjišťovací páčku 41 a vložte kopírovací pouzdro 42 zespodu do adaptéru kopírovacího pouzdra 39. Kódovací výstupky přitom musí citelně zapadnout do vybrání kopírovacího pouzdra.
Průměr frézovacího nástroje zvolte menší než je vnitřní průměr kopírovacího pouzdra.
Tím, že vzdálenost středu frézování a okraje kopírovacího pouzdra je všude stejná, mohou být kopírovací pouzdro a kluzná deska, je-li to nutné, vůči sobě vystředěny.

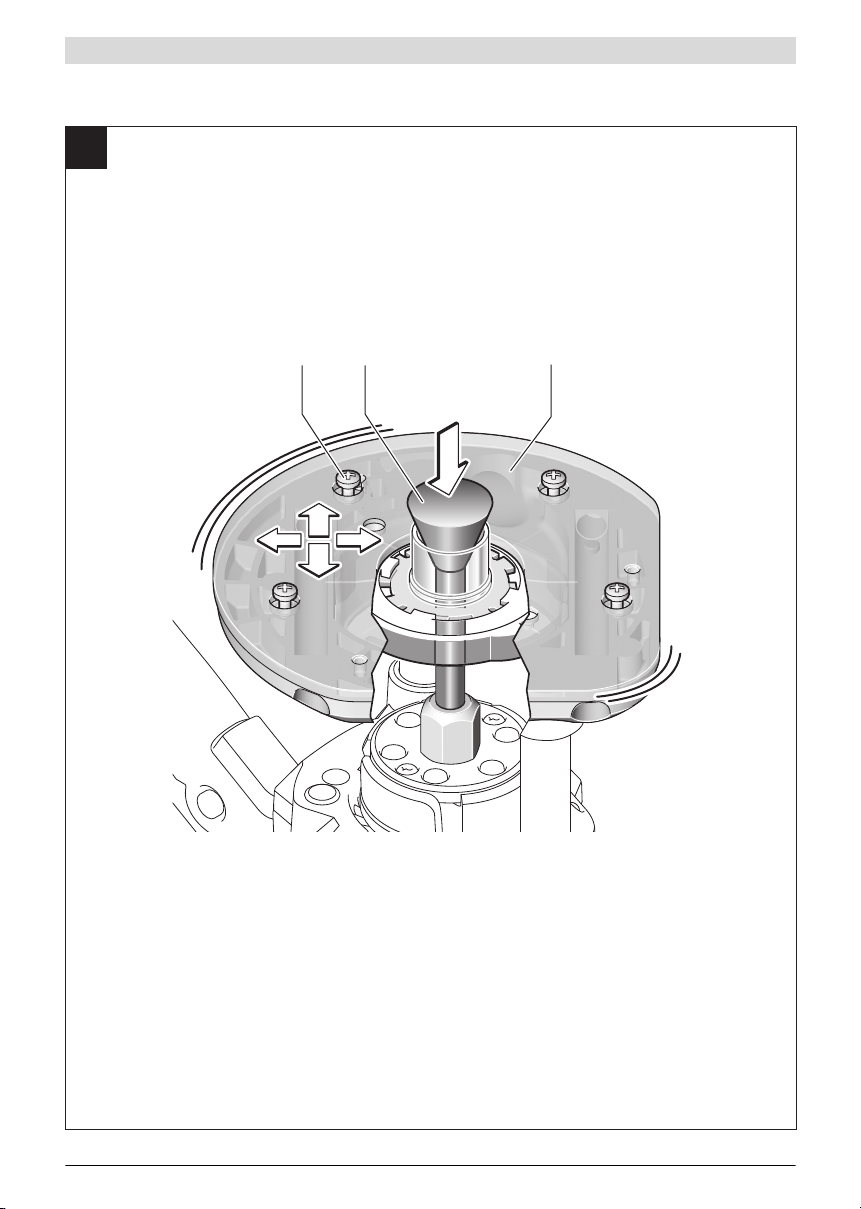

–Stiskněte odjišťovací páčku 22 dozadu a veďte horní frézku až nadoraz směrem k základové desce 13. Pro zafixování této hloubky zanoření uvolněte odjišťovací páčku 22.
–Povolte šrouby s válcovou hlavou 43 tak, aby byla kluzná deska 11 volně pohyblivá.
–Vsaďte středící trn 44 do nástrojového držáku jak je ukázáno na obrázku. Rukou utáhněte převlečnou matici tak, aby středící trn byl ještě volně pohyblivý.
–Vyrovnejte kopírovací pouzdro 42 mírným posunutím kluzné desky 11 na středicím trnu.
–Šrouby s válcovou hlavou 43 utáhněte.
–Středící trn 44 odstraňte z nástrojového držáku.
–Stlačte odjišťovací páčku 22 a veďte horní frézku do nejvyšší polohy.
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
K frézování s kopírovacím pouzdrem 42 postupujte následovně:
–Zapnuté elektronářadí s kopírovacím pouzdrem přiložte na šablonu.
–Stiskněte odjišťovací páčku 22 dozadu a veďte horní frézku pomalu dolů, dokud není dosažena nastavená hloubka frézování. Pro zafixování této hloubky zanoření odjišťovací páčku 22 znovu uvolněte.
–Veďte elektronářadí s přesahujícím kopírovacím pouzdrem s bočním tlakem podél šablony.
Výměna baterie (GOF 1250 LCE) (viz obr. M)
Posuňte kryt prostoru pro baterii 21 nahoru a vyjměte baterii. Vložte novou baterii (typ LR44/SR44). Kladný pól baterie musí směřovat dopředu ke krytu prostoru pro baterii 21. Zavřete kryt prostoru pro baterii 21.
Údržba a servis
Údržba a čištění
Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně.
Při extrémních podmínkách nasazení používejte podle možnosti vždy odsávací zařízení. Často vyfukujte větrací otvory a předřaďte proudový chránič (FI). Při opracování kovů se může uvnitř elektronářadí usazovat vodivý prach. Ochranná izolace elektronářadí může být omezena.
Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.
Czech Republic
Robert Bosch odbytová s.r.o. Bosch Service Center PT
K Vápence 1621/16 692 01 Mikulov
Na www.bosch-pt.cz si můžete objednat oprava Vašeho stroje online.
Tel.: 519 305700
Fax: 519 305705
E-Mail: servis.naradi@cz.bosch.com www.bosch.cz
Zpracování odpadů
Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte elektronářadí do domovního odpadu!
Slovensky | 109
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být už neupotřebitelná elektronářadí rozebraná shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
Slovensky
Bezpečnostné pokyny
Všeobecné výstražné upozornenia a bezpečnostné pokyny
POZOR |
Prečítajte si všetky Výstražné upozorne- |
|
nia a bezpečnostné pokyny. Zanedbanie |
||
|
dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Bezpečnosť na pracovisku
Pracovisko vždy udržiavajte čisté a dobre osvetlené.
Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím.
Elektrická bezpečnosť
Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry.
Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
110 | Slovensky
Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.
Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Bezpečnosť osôb
Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.
Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.
Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu.
Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Starostlivé používanie ručného elektrického náradia a manipulácia s ním
Ručné elektrické náradie nikdy nepreťažujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.
Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.
Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.
Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.
Servisné práce
Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
Bezpečnostné pokyny pre frézovanie
Držte ručné elektrické náradie za izolované rukoväte, pretože fréza by mohla zasiahnuť vlastnú sieťovú šnúru náradia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť tak zásah elektrickým prúdom.
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
Obrobok upevňujte a zaisťujte pomocou zvierok alebo iným spôsobom na nejakej stabilnej podložke. Keď budete pridržiavať obrobok iba rukou, alebo si ho budete pritískať o svoje telo, zostane labilný, čo môže vyvolať stratu kontroly nad náradím.
Prípustný počet obrátok pracovného nástroja musí byť minimálne taký vysoký ako maximálny počet obrátok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, by sa mohlo zničiť.
Frézovacie nástroje alebo iné príslušenstvo sa musia presne hodiť do upínacieho mechanizmu (do klieštiny) ručného elektrického náradia. Pracovné nástroje, ktoré presne nepasujú do upínacieho mechanizmu ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mať za následok stratu kontroly nad náradím.
K obrobku prisúvajte elektrické náradie iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
Nedávajte ruky do pracovného priestoru frézy ani k frézovaciemu nástroju. Druhou rukou držte prídavnú rukoväť náradia alebo teleso motora. Keď držíte elektrickú frézu oboma rukami, frézovací nástroj Vám ich nemôže poraniť.
Nikdy nefrézujte cez kovové predmety, klince alebo skrutky. Frézovací nástroj by sa mohol poškodiť a to by malo za následok zvýšené vibrácie.
Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
Nepožívajte tupé ani poškodené frézovacie nástroje.
Tupé alebo poškodené frézovacie nástroje spôsobujú zvýšené trenie, môžu sa zaseknúť a mať za následok nevyváženosť.
Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie.
Počkajte na úplné zastavenie ručného elektrického náradia, až potom ho odložte. Pracovný nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím.
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Slovensky | 111
Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie.
Používanie podľa určenia
Toto náradie je s pevnou inštaláciou určené na frézovanie drážok, hrán, profilov a pozdĺžnych otvorov do dreva, plastu a ľahkých stavebných hmôt, ako aj na kopírovacie frézovanie. Pri redukovanom počte obrátok a s primeranými frézovacími nástrojmi sa dá používať aj na obrábanie neželezných kovov.
Svetlo tohto elektrického náradia (GOF 1250 LCE) je určené na osvetlenie bezprostrednej pracovnej oblasti elektrického náradia a nie je vhodné na osvetlenie priestoru v domácnosti.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane tohto Návodu na používanie.
1 Rukoväť vpravo (izolovaná plocha rukoväte)
2 Aretačné tlačidlo vypínača
3 Svetelný prstenec (GOF 1250 LCE)
4 Presuvná matica s upínacou klieštinou
5 Frézovací nástroj*
6 Aretačná páčka vretena
7 Skrutka pre vodiace tyče paralelného dorazu (2x)
8 Chránič proti trieskam
9 Stupňový doraz
10Aretačné skrutky pre stupňový doraz
11Klzná doska
12Upevnenie vodiacich tyčiek paralelného dorazu
13Základná doska
14Hĺbkový doraz
15Skrutka na zafixovanie hĺbkového dorazu
16Tlačidlo pre nulový bod hĺbkového dorazu (GOF 1250 LCE)
17Vypínač pre digitálne zobrazenie hĺbky (GOF 1250 LCE)
18Rozsah prestavovania – jemné nastavenie hĺbky frézovania
19Rukoväť vľavo (izolovaná plocha rukoväte)
20Displej(GOF 1250 LCE)
21Kryt priehradky na batériu(GOF 1250 LCE)
22Uvoľňovacia páčka
23Stupnica na jemné nastavenie frézovacej hĺbky
24Otočný gombík na jemné nastavenie frézovacej hĺbky
25Stupnica na nastavenie frézovacej hĺbky (GOF 1250 CE)
26Posúvač s indexovou značkou(GOF 1250 CE)
27Nastavovacie koliesko predvoľby počtu obrátok
28Vypínač
29Prípojka odsávacej hadice
30Vidlicový kľúč veľkosti 19 mm
31Odsávacia hadica (Ø 35 mm)*
32Paralelný doraz
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
112 | Slovensky
33Vodiaca tyč pre paralelný doraz (2x)
34Krídlová skrutka na jemné nastavenie paralelného dorazu (2x)
35Krídlová skrutka na približné nastavenie paralelného dorazu (2x)
36Otočný gombík na jemné nastavenie paralelného dorazu
37Prestaviteľná dorazová lišta pre paralelný doraz
38Odsávací adaptér pre paralelný doraz*
39SDS-adaptér kopírovacej objímky
40Upevňovacia skrutka pre adaptér kopírovacej objímky (2x)
41Uvoľňovacia páčka pre kopírovaciu objímku
42Kopírovacia objímka
43Skrutka s valcovou hlavou na zafixovanie klznej platničky (5x)
44Centrovací tŕň
*Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
Horná fréza |
|
GOF 1250 CE |
GOF 1250 LCE |
Vecné číslo |
|
3 601 F26 0.. |
3 601 F26 1.. |
Menovitý príkon |
W |
1250 |
1250 |
Počet voľnobežných obrátok |
min-1 |
10000 – 24000 |
10000 – 24000 |
Predvoľba počtu obrátok |
|
|
|
Konštantná elektronika |
|
|
|
Pozvoľný rozbeh |
|
|
|
Prípojka pre odsávanie prachu |
|
|
|
Digitálne zobrazenie hĺbky |
|
– |
|
Svetelný prstenec |
|
– |
|
Skľučovadlo |
mm |
6 – 8 |
6 – 8 |
|
palce |
¼ |
¼ |
Zdvih frézovacieho koša |
mm |
60 |
60 |
Hmotnosť podľa EPTA-Procedure 01/2003 |
kg |
3,6 |
3,7 |
Trieda ochrany |
|
/II |
/II |
Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.
Informácia o hlučnosti/vibráciách
Namerané hodnoty hluku zistené podľa normy EN 60745.
Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 76 dB(A); Hodnota hladiny akustického tlaku 87 dB(A). Nepresnosť merania K=3 dB.
Používajte chrániče sluchu!
Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 60745: ah =7,0 m/s2, K=1,5 m/s2.
Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745
a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia
a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Vyhlásenie o konformite
Na vlastnú zodpovednosť vyhlasujeme, že výrobok opísaný v časti „Technické údaje“ je v zhode s nasledujúcimi normami alebo normatívnymi dokumentmi: EN 60745 podľa nariadení smerníc 2009/125/ES (nariadenie 1194/2012), 2011/65/EÚ, 2004/108/ES, 2006/42/ES.
Súbor technickej dokumentácie (2006/42/ES) sa nachádza u:
Robert Bosch GmbH, PT/ETM 9 D-70745 Leinfelden-Echterdingen
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen 10.07.2013
Montáž
Vloženie frézovacieho nástroja (pozri obrázok A)
Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.
Pri vkladaní frézovacieho nástroja odporúčame používať pracovné rukavice.
Podľa druhu používania sú k dispozícii pracovné nástroje v rôznom vyhotovení a v rôznej kvalite.
Frézovacie nástroje z vysoko výkonnej rýchloreznej ocele sú vhodné na obrábanie mäkkých materiálov ako je napr. mäkké drevo alebo plasty.
Frézovacie nástroje (frézky), ktoré majú hrany zo spekaného karbidu, sú špeciálne vhodné na obrábanie špeciálne tvrdých a abrazívnych materiálov, ako je napríklad tvrdé drevo a hliník.
Originálne frézovacie nástroje z rozsiahlej ponuky príslušenstva Bosch si môžete kúpiť u svojho odborného predajcu výrobkov Bosch.
Používajte vždy iba bezchybné a čisté frézovacie nástroje.
–Otočte aretačnú páčku vretena 6 proti smeru hodinových
ručičiek, až na doraz (
). V prípade potreby otáčajte vreteno motora rukou, až pokiaľ počuteľne nezaskočí.
–Uvoľnite presuvnú maticu 4 vidlicovým kľúčom 30 (veľkosť kľúča 19 mm), otáčaním v smere hodinových ručičiek (
).
–Posuňte frézovací nástroj do upínacej klieštiny. Stopka frézovacieho nástroja musí byť zasunutá aspoň po značku do upínacej klieštiny.
–Dotiahnite presuvnú maticu 4 vidlicovým kľúčom 30 (veľkosť kľúča je 19 mm), otáčaním proti smeru hodinových ručičiek. Úplne uzatvorte aretačnú páčku vretena 6.
Nepoužívajte frézovacie nástroje s priemerom väčším ako 50 mm. Takéto frézovacie nástroje sa nezmestia cez základnú dosku.
Upínaciu klieštinu s presuvnou maticou v žiadnom prípade neuťahujte dovtedy, kým nie je namontovaný frézovací nástroj. Upínacia klieština by sa totiž mohla poškodiť.
Odsávanie prachu a triesok (pozri obrázok B)
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracov-
Slovensky | 113
níka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s ďalšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
–Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné.
–Postarajte sa o dobré vetranie svojho pracoviska.
–Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.
Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu sa môžu ľahko vznieť.
Pripojenie odsávania (pozri obrázok B)
Nasuňte odsávaciu hadicu (Ø 35 mm) 31 (príslušenstvo) na prípojku 29 v základnej doske 13. Spojte odsávaciu hadicu 31 s vysávačom (príslušenstvo).
Elektrické náradie sa dá pripojiť priamo na zásuvku univerzálneho vysávača Bosch, ktorý je vybavený diaľkovým spúšťaním. Pri spustení ručného elektrického náradia sa vysávač automaticky zapne.
Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.
Prevádzka
Uvedenie do prevádzky
Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Výrobky označené pre napätie 230 V sa smú používať aj s napätím 220 V.
GOF 1250 LCE: Po privedení sieťového napätia trvalo svieti svetelný prstenec 3 na osvetlenie povrchu obrobku.
Predvoľba počtu obrátok
Pomocou nastavovacieho kolieska predvoľby počtu obrátok 27 môžete nastaviť požadovaný počet obrátok aj počas chodu ručného elektrického náradia.
1 – 2 nízky počet obrátok
3 – 4 stredný počet obrátok
5 – 6 vysoký počet obrátok
Potrebné otáčky sú závislé od materiálu a pracovných podmienok a dajú sa zistiť praktickým vyskúšaním.
Po dlhšej práci s nízkym počtom obrátok by ste mali ručné elektrické náradie ochladiť cca 3-minútovým chodom s maximálnym počtom obrátok bez zaťaženia.
Zapínanie/vypínanie
Pred zapnutím náradia nastavte požadovanú frézovaciu hĺbku, pozri odsek „Nastavenie frézovacej hĺbky“.
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
114 | Slovensky
Na zapnutie ručného elektrického náradia stlačte vypínač 28 a držte ho stlačený.
Na aretáciu stlačeného vypínača 28 stlačte aretačné tlačidlo
2.
Ak chcete ručné elektrické náradie vypnúť uvoľnite vypínač 28 a v takom prípade, ak je zaaretovaný aretačným tlačidlom 2, stlačte vypínač 28 na okamih a potom ho znova uvoľnite.
Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate.
Konštantná elektronika
Konštantná elektronika udržiava počet obrátok pri voľnobehu a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.
Pozvoľný rozbeh
Elektronicky regulovaný pozvoľný rozbeh obmedzuje krútiaci moment náradia pri zapnutí a predlžuje životnosť motora.
Ochrana proti preťaženiu
Ochrana proti preťaženiu zabraňuje neprípustne vysokému odberu prúdu pri extrémnom preťažení. To môže viesť
k zníženiu otáčok motora a poklesu výstupného výkonu, v extrémnom prípade až k zastaveniu motora.
Po odľahčení elektrického náradia prejde motor ihneď na úroveň pracovných otáčok alebo sa opäť rozbehne.
Ochrana proti opätovnému rozbehnutiu
Ochrana proti opätovnému rozbehnutiu zabraňuje nekontrolovanému rozbehu ručného elektrického náradia po prerušení prívodu elektrického prúdu (napr. výpadok siete).
Na opätovné uvedenie náradia do chodu prepnite vypínač
28 do vypnutej polohy a potom náradie znova zapnite.
Uvoľňovacia páčka (pozri obrázok C)
Návrat uvoľňovacej páčky 22 do pôvodnej pozície nasleduje automaticky pri jej uvoľnení. Pre lepšie držanie sa musí uvoľňovacia páčka 22 potiahnuť dozadu až na doraz. Sila držania sa dá v prípade potreby dodatočne nastavovať. Na tento účel zasuňte inbusový kľúč (4 mm) do otvoru v rukoväti. Na zvýšenie sily držania otáčajte inbusový kľúč v smere hodinových ručičiek, na zníženie sily držania ho otáčajte proti smeru hodinových ručičiek.
Nastavenie frézovacej hĺbky (pozri obrázok D a E)
Nastavenie frézovacej hĺbky sa smie vykonávať len vtedy, keď je ručné elektrické náradie vypnuté.
Pri hrubom nastavení frézovacej hĺbky postupujeme nasledovne:
–Priložte ručné elektrické náradie s namontovaným frézovacím nástrojom na obrobok, ktorý budete obrábať.
–Polohu jemného nastavenia nastavte pomocou otočného gombíka 24 do stredu. Na tento účel otáčajte otočný gombík 24 dovtedy, kým sa budú značky 18 zhodovať, ako to vidieť na obrázku. Napokon otočte stupnicu 23 na hodnotu „0“.
18
–Stupňový doraz 9 nastavte na najnižší stupeň; stupňový doraz počuteľne zaskočí.
–Uvoľnite skrutku 15 na hĺbkovom doraze 14 tak, aby bol hĺbkový doraz 14 voľne pohyblivý.
–Zatlačte uvoľňovaciu páčku 22 dozadu a veďte hornú frézu pomaly smerom nadol, až pokiaľ sa frézovací nástroj 5 nedotkne povrchu obrobku. Opäť uvoľnite uvoľňovaciu páčku 22, aby ste túto pozíciu zafixovali.
–Zatlačte hĺbkový doraz 14 nadol, až pokiaľ nedosadne na stupňovom doraze 9.
GOF 1250 LCE: Zapnite digitálne nastavenie hĺbky pomocou vypínača 17. Stlačte tlačidlo 16 na nastavenie nulového bodu hĺbkového dorazu 14.
GOF 1250 CE: Nastavte posúvač s indexovou značkou 26 na pozíciu „0“ na stupnici pre hĺbku frézovania 25.
–Nastavte hĺbkový doraz 14 na želanú hĺbku frézovania a pevne dotiahnite skrutku 15 na hĺbkovom doraze 14. GOF 1250 CE: Dávajte pozor na to, aby ste posúvač
s indexovou značkou 26 už neprestavili.
–Zatlačte uvoľňovaciu páčku 22 a veďte hornú frézu smerom hore do najvyššej polohy.
Ak je potrebná frézovacia hĺbka väčšia, mali by ste vykonať viacero pracovných krokov s menším úberom triesky. Pomocou stupňového dorazu 9 môžete frézovanie rozdeliť na viac pracovných krokov, resp. stupňov. Nastavte na tento účel požadovanú frézovaciu hĺbku s najnižším stupňom stupňového dorazu a zvoľte pre prvé pracovné kroky najprv vyššie stupne. Vzdialenosť stupňov sa dá otáčaním aretačných skrutiek 10 meniť.
Po skúšobnom frézovaní môžete otáčaním otočného gombíka 24 nastaviť hĺbku frézovania presne na želaný rozmer; na zväčšenie hĺbky frézovania otáčajte v smere hodinových ručičiek, na zmenšenie hĺbky frézovania otáčajte proti smeru hodinových ručičiek. Stupnica 23 pritom slúži na orientáciu. Jedna otáčka zodpovedá dráhe prestavenia 2,0 mm, jeden dielik na spodnom okraji stupnice 23 zodpovedá zmene dráhy prestavenia o 0,1 mm. Maximálna dráha prestavenia je
± 8 mm.
Príklad: Želaná hĺbka frézovania má byť 10,0 mm, skúšobným frézovaním bola zistená hĺbka frézovania 9,6 mm.
–Otočte stupnicu 23 na hodnotu „0“.
–Otáčajte otočný gombík 24 o 0,4 mm/4 dieliky (rozdiel požadovanej a skutočnej hodnoty), v smere hodinových ručičiek.
–Skontrolujte predvolenú frézovaciu hĺbku vykonaním ďalšej skúšky frézovania.
GOF 1250 CE: Po nastavení hĺbky frézovania už nemeňte pozíciu posúvača 26 na hĺbkovom doraze 14, aby ste na stupnici 25 mohli vždy odčítať momentálnu hĺbku frézovania.
GOF 1250 LCE: Momentálna hĺbka frézovania sa zobrazuje na displeji 20.
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
Pokyny na používanie
Chráňte frézovacie nástroje pred nárazom a úderom.
Smer frézovania a priebeh frézovania (pozri obrázok F)
Smer frézovania musí byť vždy opačný ako smer otáčania frézovacieho nástroja 5 (beh opačným smerom). Pri frézovaní v smere otáčania (súbežný beh) sa Vám môže ručné elektrické náradie vytrhnúť z ruky.
–Nastavte požadovanú frézovaciu hĺbku, pozri odsek „Nastavenie frézovacej hĺbky“.
–Priložte ručné elektrické náradie s namontovaným frézovacím nástrojom na obrobok, ktorý budete obrábať, a ručné elektrické náradie zapnite.
–Zatlačte uvoľňovaciu páčku 22 dozadu a veďte hornú frézu pomaly smerom nadol, až pokiaľ sa nedosiahne nastavená hĺbka frézovania. Opäť uvoľnite odisťovaciu páčku 22, aby ste túto hĺbku zanorenia zafixovali.
–Frézovanie vykonávajte s rovnomerným posuvom.
–Po skončení frézovania dajte hornú frézu späť do najvyššej polohy.
–Vypnite ručné elektrické náradie.
Frézovanie s pomocným dorazom (pozri obrázok G)
Pri obrábaní väčších obrobkov resp. pri frézovaní drážok môžete ako pomocný doraz upevniť na obrobok nejakú dosku alebo lištu a potom viesť hornú frézku pozdĺž tohto pomocného dorazu. Veďte hornú frézu pozdĺž pomocného dorazu sploštenou stranou klznej dosky.
Frézovanie hrán alebo tvarové frézovanie
Pri frézovaní hrán alebo tvarovom frézovaní bez paralelného dorazu musí byť frézovací nástroj vybavený vodiacim kolíkom alebo guľôčkovým ložiskom.
–Zapnuté ručné elektrické náradie prisúvajte k obrobku zboku, až kým vodiaci kolík alebo guľôčkové ložisko frézovacieho nástroja priliehajú k obrábanej hrane obrobka.
–Ručné elektrické náradie veďte oboma rukami pozdĺž hrany obrobka. Dávajte pritom pozor na to, aby priliehalo v pravom uhle. Príliš silný tlak môže poškodiť hranu obrobka.
Frézovanie s paralelným dorazom (pozri obrázok H)
Zasuňte paralelný doraz 32 s vodiacimi tyčami 33 do základnej dosky 13 a dotiahnite ho skrutkami 7 podľa požadovaného rozmeru. Krídlovými skrutkami 34 a 35 môžete paralelný doraz dodatočne nastaviť na dĺžku.
Pomocou otočného gombíka 36 môžete po uvoľnení oboch krídlových skrutiek 34 vykonať jemné nastavenie dĺžky. Jedna obrátka zodpovedá prestaveniu o 2,0 mm, jeden dielik stupnice otočného gombíka 36 zodpovedá zmene nastavenia o 0,1 mm.
Pomocou dorazovej lišty 37 môžete zmeniť účinnú dosadaciu plochu paralelného dorazu.
Zapnuté ručné elektrické náradie veďte pozdĺž hrany obrobka rovnomerným posuvom a bočným tlakom na paralelný doraz.
Pri frézovaní s paralelným dorazom 32 by sa malo vykonávať odsávanie prachu/triesok s použitím špeciálneho odsávacieho adaptéra 38.
Slovensky | 115
Frézovanie s kruhovým adaptérom (Príslušenstvo)
Na kruhové frézovanie je možné použiť kruhový adaptér.
Frézovanie s vodiacou koľajničkou (Príslušenstvo)
Pomocou vodiacej koľajničky a adaptéra pre vodiace koľajničky môžete vykonávať pracovné úkony s rovným priebehom.
Frézovanie s kopírovacou objímkou (pozrite si obrázky I – L a obrázok N)
Pomocou kopírovacej objímky 42 môžete prenášať obrysy z predlôh resp. z rôznych šablón na obrobky.
Ak chcete použiť kopírovaciu objímku 42 musíte najprv vložiť adaptér kopírovacej objímky 39 do klznej dosky 11.
Položte adaptér kopírovacej objímky 39 zhora na klznú dosku 11 a priskrutkujte ho pomocou 2 upevňovacích skrutiek 40. Dávajte pritom pozor na to, aby sa dala uvoľňovacia páčka pre adaptér kopírovacej objímky 41 voľne pohybovať.
Zvoľte vhodnú kopírovaciu objímku podľa hrúbky šablóny resp. podľa hrúbky predlohy. Kvôli presahujúcej výške kopírovacej objímky musí mať však šablóna minimálnu hrúbku 8 mm.
Zatiahnite za uvoľňovaciu páčku 41 a vložte kopírovaciu objímku 42 zdola do adaptéra kopírovacej objímky 39. Kódovacie výstupky musia pritom počuteľne zaskočiť do výrezov kopírovacej objímky.
Zvoľte priemer frézovacieho nástroja tak, aby bol menší ako vnútorný priemer kopírovacej objímky.
Takto bude vzdialenosť stredu frézky a okraja kopírovacej objímky všade rovnaká a v prípade potreby sa dajú kopírovacia objímka a klzná doska navzájom vycentrovať.
–Zatlačte uvoľňovaciu páčku 22 dozadu a veďte hornú frézu až na doraz v smere základnej dosky 13. Uvoľňovaciu páčku 22 opäť uvoľnite aby sa táto hĺbka zanorenia zafixovala.
–Uvoľnite skrutky s valcovou hlavou 43 tak, aby bola klzná doska 11 voľne pohyblivá.
–Do upínacieho mechanizmu vložte centrovací tŕň 44 podľa obrázka. Presuvnú maticu utiahnite rukou tak, aby sa dal centrovací tŕň ešte voľne pohybovať.
–Vyrovnajte kopírovaciu objímku 42 miernym posunutím klznej dosky 11 na centrovacom tŕni.
–Skrutky s valcovou hlavou 43 utiahnite.
–Odstráňte centrovací tŕň 44 z upínacieho mechanizmu.
–Zatlačte uvoľňovaciu páčku 22 a veďte hornú frézu smerom hore do najvyššej polohy.
Pri frézovaní s kopírovacou objímkou 42 postupujte nasledovne:
–Prisúvajte zapnuté ručné elektrické náradie s kopírovacou objímkou k šablóne.
–Zatlačte uvoľňovaciu páčku 22 dozadu a veďte hornú frézu pomaly smerom nadol, až pokiaľ sa nedosiahne nastavená hĺbka frézovania. Opäť uvoľnite odisťovaciu páčku 22, aby ste túto hĺbku zanorenia zafixovali.
–Ručné elektrické náradie s prečnievajúcou kopírovacou objímkou veďte bočným tlakom pozdĺž šablóny.
Výmena batérie (GOF 1250 LCE) (pozri obrázok M)
Posuňte kryt priehradky na batériu 21 smerom nahor
a vyberte batériu. Vložte novú batériu (typ LR44/SR44).
Bosch Power Tools |
1 609 92A 0LW | (21.1.14) |
116 | Magyar
Kladný pól batérie musí smerovať dopredu ku krytu priehradky na batériu 21. Uzatvorte kryt priehradky na batériu 21.
Údržba a servis
Údržba a čistenie
Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.
Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Pri používaní za extrémnych pracovných podmienok používajte podľa možnosti vždy odsávacie zariadenie. Vetracie štrbiny náradia častejšie prefúkajte a zapínajte ho cez ochranný spínač pri poruchových prúdoch (FI). Pri obrábaní kovov sa môže vnútri ručného elektrického náradia usádzať jemný dobre vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektrického náradia.
Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručného elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia.
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:
www.bosch-pt.com
Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.
Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com www.bosch.sk
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.
Neodhadzujte ručné elektrické náradie do komunálneho odpadu!
Len pre krajiny EÚ:
Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické náradia zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Zmeny vyhradené.
Magyar
Biztonsági előírások
Általános biztonsági előírások az elektromos kéziszerszámokhoz
FIGYELMEZTETÉS |
Olvassa el az összes bizton- |
|
sági figyelmeztetést és elő- |
||
|
írást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.
Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják.
Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.
Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
1 609 92A 0LW | (21.1.14) |
Bosch Power Tools |
Loading...
