ПОРТАТИВНЫЙ MPEG4
DVD - Проигрыватель
XORO HSD 706
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Спецификации
Маркировка безопасности
Справочнаяинформация
Обязательные требования безопасной эксплуатации
Дополнительныетребования безопасной эксплуатации
Комплектация
Основные операции управления проигрывателем
ПОДКЛЮЧЕНИЕ
Подключениепроигрывателяк телевизору
Подключениенаушников
Подключениек дополнительномуаудио оборудованию
Подключениек стерео усилителю
Подключениек усилителюDolby Pro Logic Surround Sound
Подключениек 5.1AVресиверу
УПРАВЛЕНИЕВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Органы управления DVD проигрывателя и ПДУ
Включение питания
POWER, STANDBY- включить,отключить питание
Загрузка диска в проигрыватель
OPEN/PUSH- открыть/закрыть загрузчик дисков
Основное управление процессом воспроизведения
MENU - меню диска
PLAY- воспроизведение
STOP- остановка воспроизведения
PAUSE/STEP- пауза/воспроизведение по кадрам
TITLE - оглавление фильма
PRGM - программа воспроизведения
Выбор главы фильма или трека на диске
1-0, 10+ - числовые кнопки
Переходк следующейили предыдущейзаписи
1-0, 10+ - числовые кнопки
Переходк следующейили предыдущейзаписи
uu|, |tt - следующая запись, предыдущая запись
Ускоренноеили замедленноевоспроизведение
uu , tt -ускоренно вперед,ускоренно назад
SLOW - замедленное воспроизведение
Повторноевоспроизведение
REPEAT- повторное воспроизведениезаписи
А-В - повтор фрагментаА-В
Информация о воспроизведении
DISPLAY-информация о воспроизведении диска
Функция поиска
GOTO - поиск
Выбор языка речевых диалогов фильма
AUDIO - язык речевых диалогов в фильме
Выбор языка субтитров фильма
SUB-T - язык субтитров к фильму
.......................................................................................................................4
.....................................................................................................5
......................................................................................................5
.........................................................................................................................8
........................................................................11
.....................................................................................................12
.................................................................................13
.....................................................................................14
..............................................................................................................16
..........................................................................................16
........................................................................................................16
................................................................................................17
.............................................................................17
...........................................................................................17
....................................................................................18
............................................................................19
.............................................................................................19
.............................................................................................
.......................................................................20
...............................................................................................20
...........................................................................................20
........................................................................................21
....................................................................................................................22
..................................................................................................................22
............................................................................23
.........................................................................................23
..................................................................................23
.........................................................6
.....................................................7
..............................................................9
11
....................................................13
.........................................13
.................................................................15
......................................................16
.........................................................16
.........................................................16
.......................................................17
.................................................................
.................................................................
..........................................................
................................................................
...................................................................
............................................................20
........................................................21
...................................................................23
15
19
19
19
19
19
19
4
2
СОДЕРЖАНИЕ
Смена ракурса съемки сцены фильма
ANGLE - выбор ракурса съемки сцены
Регулировкагромкости
MUTE - отключение звука
Масштабирование изображения на экране
Zoom - масштабирование видеоизображения
Воспроизведениедисков KODAK Picture CD, JPEG, MP3, MPEG4
Воспроизведениедисков KODAK Picture CD

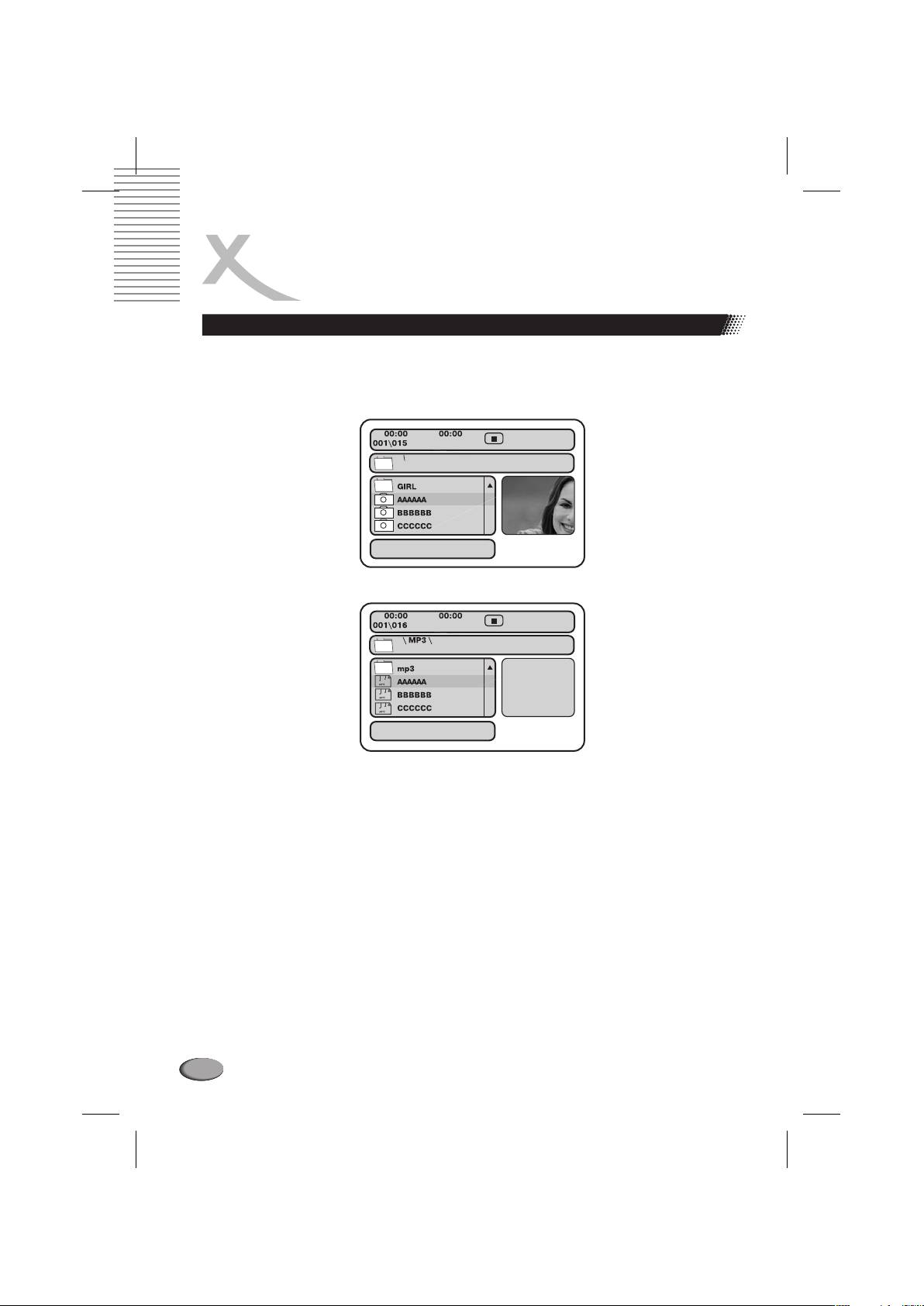

Воспроизведениедисков JPEG, MP3 26
Установказащиты фильмов от просмотра детьми 27
Установкавозрастного ценза и пароля 27
МЕНЮ НАСТРОЕК DVD ПРОИГРЫВАТЕЛЯ 28
Общие правила работы с меню настроек 28
SETUP - меню настроек проигрывателя 28
Выбор раздела меню настроек 28
Выбор и регулировка отдельного пункта меню настроек 28
Выходиз меню настроек проигрывателя 28

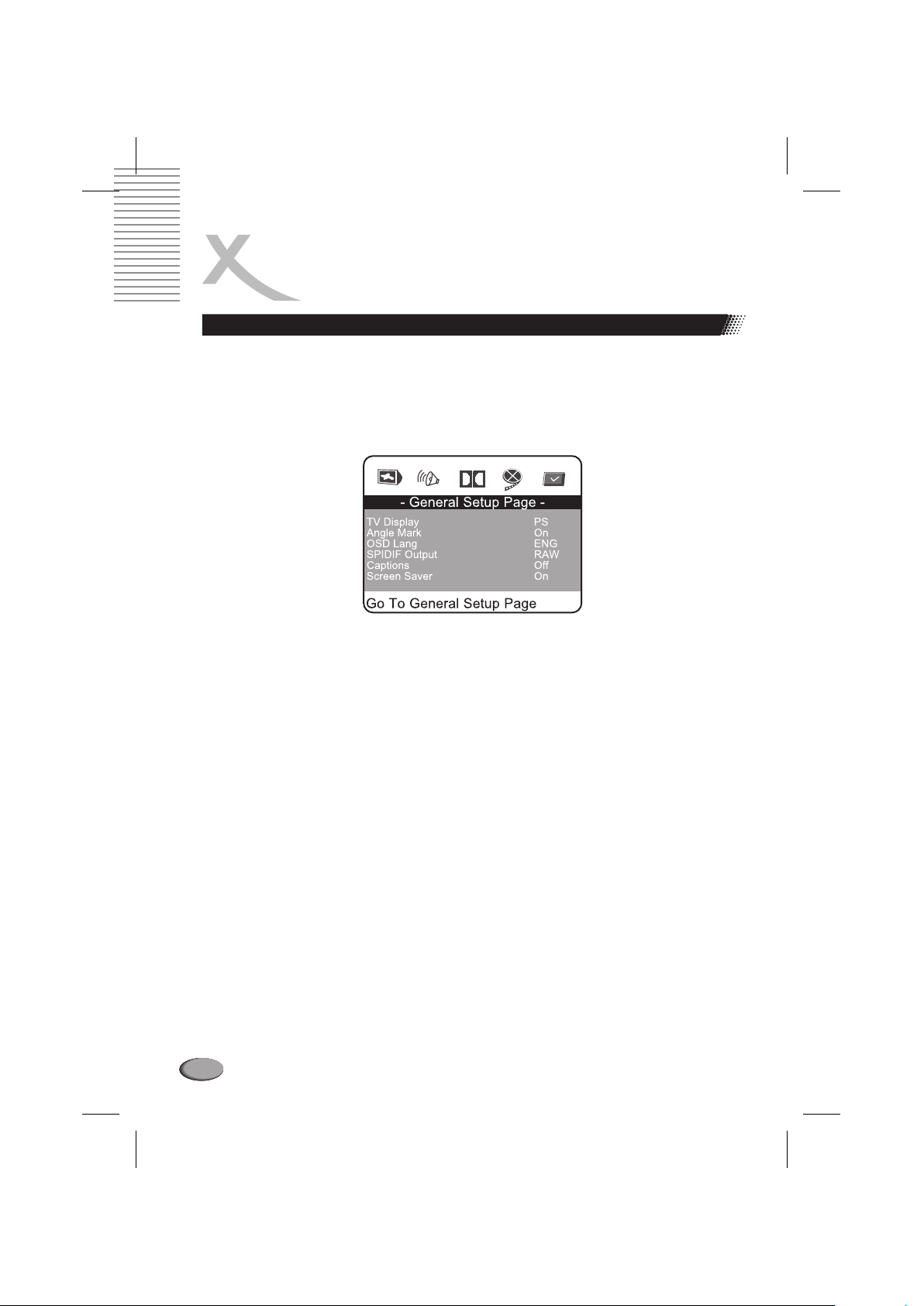

Основные настройки 29
TV DISPLAY - тип экрана 29
ANGLE MARK - маркер ракурсов съемки сцены 29
OSD LAND -язык меню настроек 29
SPDIF OUTPUT - форматсигнала на цифровомвходе 29
CAPITONS - отображение субтитров к фильму на экране 29
SCREEN SAVER - экранная заставка 29
Настройки звука 30
DOWNMIX - микширование 5.1 аудио сигнала 30
Настройки DOLBY DIGITAL 30
DUALMONO - селектор аудиоканалов 30
DYNAMIC - сжатие динамического диапазона 30
Настройки изображения 31
SHARPNESS - регулировка резкости изображения
BRIGHTNESS - регулировка яркости изображения
CONTRAST - регулировка контрастности изображения
SATURATIONS- регулировка насыщенности изображения
Дополнительныенастройки 32
AUDIO - язык диалогов в фильма 32
SUBTITLE - язык субтитров к фильму 32
DISC MENU -язык меню диска 32
PARENTAL- возрастной ценз 32
PASSWORD- пароль 32
DEFAULT- возвратк фабричным настройкам 32
........................................................................................................24
..............................................................................................24
...........................................................................................................
................................................................................................
...................................................................................................................
.................................................................................................
......................................................................................................
................................................................................................
....................................................................................................
................................................................................23
.........................................................................23
........................................................................24
.............................................................24
...............................................................25
MPEG4, WMA
, ..................................................
...........................................................................
.....................................................................................
.................................................................................
..................................................................................
...........................................................................
.....................................................................................
........................................................................................
.............................................................
.........................................................................
.......................................................................
......................................................................
...........................................................
..........................................................................
.............................................................
........................................................................
.............................................................
.....................................................
.....................................................
..............................................................
...................................25
.............................................
................................................
.........................................
..............................................
........................................
31
31
31
31
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ АККУМУЛЯТОРА 33
Подключениеаккумулятора 33
Обслуживание аккумулятора 34
НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ 35
................................................................................................
..............................................................................................
3
ВВЕДЕНИЕ
Спецификации
Поддерживаемые форматы записей DVD/VCD/SVCD/MPEG4/CD-DA/JPEG/KODAK Picture/WMA
CD/MP3
Поддерживаемые виды носителей DVD-R/RW, DVD+R/RW, CD-R/RW
Встроенные декодеры Стерео декодер
Встроенные динамики 2 динамика (Стерео)
Параметры ЖК экрана 5” TFT LCD; соотношение сторон 4:3;
разрешение 320 х 234
Системы цветности NTSC/PAL
Видео разъемы Композитный; S-Video
Аналоговые аудио разъемы Линейный стереофонический и стерео выход для
подключения наушников
Цифровые аудио выходы Коаксиальный выход DTS/AC3/PCM/RAW
Параметры ЦАП-ов Аудио 24 бит / 96 кГц; Видео 10 бит
Диапазон воспроизводимых частот DVD (PCM 96 кГц): 20Гц-20кГц (±1dB);
DVD (PCM 48 кГц): 20Гц-20кГц (±1dB);
CD: 20Гц-20кГц (±1dB)
Соотношение сигнал/шум >90 dB (DVD); >80 dB (CD)
Динамический диапазон >90 dB (DVD); >90 dB (CD)
Емкость перезаряжаемого Ni-MH Приблизительно 2.5 часа работы в режиме
аккумулятора воспроизведения
Электропитание Универсальный AC/DC адаптер с выходным
напряжением 12 Вольт и диапазоном входных напряжений от 100 до 240 Вольт
Потребляемая мощность Примерно 9 Вт
Габаритные размеры 152 х140 х 38 мм
Вес Примерно 1.8 кг с аккумулятором
Электрические параметры выходов Линейный аудио (1.0-2.0)Vrms (на 50 кОм);
(при частотах переменного тока от 47 до 63Гц).
Видео / Коаксиальный (1.0± 0.2)V ;
S-Video Y: (700±140)mV, C: (300±60)mV;
Выход для наушников: примерно 40mV
p-p
4
ВВЕДЕНИЕ
Маркировка безопасности
Этот знак предупреждает
пользователя о наличии важных
эксплуатационных и сервисных
инструкций в приложенных
материалах.
Эта маркировка означает, что устройство соответствует требованиям
раздела15 предписаний FCC, и в частности условию отсутствиявредных
излучений.
Этот знак предупреждает пользователя о
наличии «опасного напряжения» внутри
устройства, которое может быть
достаточным по величине для получения
человеком электрического удара.
Справочная информация
Портативный DVD проигрыватель HSD 706 был разработан для
воспроизведения всех основных типов компакт дисков, содержащих
мультимедийную, аудио и видео информацию.
DVD, VCD, MPEG4 диски для просмотра фильмов. CD Audio, MP3 и WMA
диски для прослушивания музыкальных записей. JPEG и Kodak Photo CD
диски для просмотрафотографий.
Специальный компактный дизайн и встроенный жидкокристаллический
экран позволяют использовать проигрыватель повсюду.
Во внутренних схемах проигрывателя реализованы новейшие аудио и
видео технологии, обеспечивающие возможность воспроизведения
видеофильмов, музыкальных записей и фотографий с высоким
качеством.
HSD 706 также оснащен дополнительными выходами для подключения
к внешним устройствам обработки аудио и видео информации с целью
обеспечения ещё большего
5
ВВЕДЕНИЕ
Обязательные требования безопасной эксплуатации
l Не подвергайте устройство воздействию повышенной влажности, так как это увеличивает
риск самовозгорания устройства и поражения электрическим током.
l
Не снимайте крышку корпуса устройства, так как в электрических цепях устройства
присутствуетвысокое напряжение.
l
Не пытайтесь самостоятельно ремонтировать устройство все ремонтные работы должны
выполняться только квалифицированными сотрудниками сервисных центров.
l
l При воспроизведении диск вращается с большой скоростью, поэтому старайтесь не
перемещать проигрыватель во время воспроизведения, чтобы не допустить повреждение
диска.
l
Проигрыватель оснащен системой считывания информации лазерным лучом. Излучение
лазера может повредить зрение. Поэтому, перед тем как открыть крышку загрузчика
дисков, убедитесьв том, что воспроизведениебыло полностью остановлено.
Проигрыватель прошел тестовые испытания и соответствует ограничениям для цифровых
приборов класса “B” согласно части 15 предписаний FCC. Эти ограничения были разработаны
с целью обеспечения надежной защиты от вредных излучений при установке электронных
устройств в жилых помещениях.
Проигрыватель генерирует, использует и способен излучать электромагнитные волны и, если
установлен и эксплуатируется без соблюдения приведенных рекомендаций, может вызвать
помехи в работе радиосистем.
Также, нет полной гарантии, что в отдельных случаях правильной установки проигрыватель не
будет генерировать радиочастотныепомехи.
Если Вы заметили, что во время эксплуатации проигрыватель отрицательно влияет на работу
радио или телевизионных систем, рекомендуем Вам предпринять следующие меры:
l
Переориентируйте или расположите в другом месте принимающую антенну.
l
Разместите проигрыватель на большем удалении от приемников радио и телевизионных
сигналов.
l
Подключитепроигрывательк другойрозетке сети питания.
l
Проконсультируйтесь с дилером или квалифицированным специалистом сервисного
центра.
В соответствиис требованиями предписаний FCC для коммутации проигрывателя необходимо
использовать экранированные кабели. Работа с несертифицированным оборудованием или
применение кабелей без экрана может привести к нестабильной работе радио или
телевизионныхприемников.
ПРОИГРЫВАТЕЛЬ КОМПЛЕКТУЕТСЯ NI-MH АККУМУЛЯТОРОМ. ПРИ
НЕПРАВИЛЬНОЙ ЭКСПЛУАТАЦИИ ВОЗРАСТАЕТ РИСК САМОВОЗГОРАНИЯ
АККУМУЛЯТОРА. ПОЖАЛУЙСТА, НЕ РАЗРУШАЙТЕ ИЗОЛЯЦИОННЫЙ СЛОЙ И
КОНТАКТЫ РАЗЪЕМОВ ШНУРОВ ПИТАНИЯ, И НЕ ЗАМЫКАЙТЕ МЕЖДУ СОБОЙ.
ТАКЖЕ, НЕ ДОПУСКАЕТСЯ РАЗМЕЩЕНИЕ БЛОКА ПИТАНИЯ ВБЛИЗИ
ИСТОЧНИКОВ ТЕПЛА И ПОВЫШЕННОЙ ВЛАЖНОСТИ ИЛИ БРЫЗГ. НЕ
РЕМОНТИРУЙТЕ САМОСТОЯТЕЛЬНО АККУМУЛЯТОРИ ШНУРЫ ПИТАНИЯ.
6
ВВЕДЕНИЕ
Дополнительные требования безопасной эксплуатации
Для правильной эксплуатации проигрывателя, пожалуйста, внимательно прочтите данное
1.
руководствоперед началомэксплуатации.
Пожалуйста, сохраните руководствопо эксплуатации для того, чтобы иметь возможность в
2.
будущемуточнять отдельныеправила эксплуатации.
Соблюдайте требования и ограничения, которые перечислены на знаках специальной
3.
маркировки проигрывателя и устройств, к которым подключен проигрыватель.
Старайтесь придерживаться всех правил, перечисленных в руководстве по эксплуатации
4.
проигрывателя.
При необходимости очистить поверхность проигрывателя, сначала следует полностью
5.
обесточить проигрыватель. Не используйте чистящие жидкости и аэрозоли
воспользуйтеськусочком влажнойткани.
Не подключайтек проигрывателюустройства, которые не рекомендованы производителем
6.
для подключения к проигрывателю.
Не размещайте проигрыватель вблизи источников повышенной влажности и водяных
7.
брызг.
Не размещайте проигрывательна неровных и неустойчивых поверхностях.
8.
При необходимости переместить проигрыватель, пожалуйста, делайте это осторожно, без
9.
резких рывков.
Не устанавливайте проигрыватель в плохо вентилируемыхместах.
10.
Перед подключением проигрывателя к сети электропитания необходимо убедиться в
11.
соответствии качества электропитания требованиям, приведенным в спецификации
проигрывателя.
Не допускайте пережим и нарушение изоляционного покрытия шнуров электропитания
12.
проигрывателя.
При необходимости замены коннектора шнура питания, который соединяет блок питания
13.
проигрывателяс электросетью, после ремонта шнура в сервисном центре убедитесь в том,
что конфигурация нового коннектора соответствуетконфигурации штатногоконнектора.
Если Вы не пользуетесь проигрывателем в течение длительного времени, вынимайте
14.
сетевойшнур питанияиз розеткиэлектросети.
Постарайтесь не допускать перегрузку розеток электросети и внутренней проводки
15.
приборами, потребляющими электроэнергию.
Не допускайте попадание внутрь корпуса проигрывателя каких-либо предметов и
16.
жидкостей.
При любых повреждениях проигрывателянемедленно отключите его от электросети.
17.
В случаях, когда требуется техническое обслуживание проигрывателя, пожалуйста,
18.
обратитесь в авторизованный сервисный центр XORO в Вашем городе, или свяжитесь с
центральным сервисным центром XORO по телефонам или E-mail, указанным в
гарантийном талоне.
После любых ремонтов проигрывателя в сервисных центрах, потребуйте произвести
19.
проверку работоспособности проигрывателяв Вашем присутствии.
Не размещайте проигрывательвблизиисточников тепла.
20.
При необходимости замены аккумулятора учитывайте, что выходное напряжение
21.
аккумулятора не должно быть ниже 12 вольт.
7
ВВЕДЕНИЕ
Комплектация *
После покупки, обязательно проверьтекомплектацию. В коробке HSD 706 должны находиться:
1. DVD проигрыватель 1 шт.
2. Аудио кабельMINI JACK - RCA 1 шт.
(с одной стороны разъем MINI JACK, с другой - два RCA разъема белого и красного
цвета)
3. S-Video кабель MINI JACK MINI DIN 1 шт.
(с одной стороны разъем MINI JACK, с другой - разъем MINI DIN)
4. Видео/Коаксиальный кабель MINI JACK - RCA 1 шт.
(с одной стороны разъем MINI JACK, с другой два RCA разъема желтого и
о
ранжевого цвета)
5. Ni-MH аккумулятор 1 шт.
6. Пультдистанционного управления 1 шт.
7. Блок питания 1 шт.
8. Адаптер для автомобильногоприкуривателя 1 шт.
9. Стерео наушники 1 шт.
10. Руководствопользователя 1 шт.
Если что-либо из перечисленного выше списка отсутствует в комплектации проигрывателя,
незамедлительно обратитесь к продавцу.
Постарайтесь сохранить все комплектующие на будущее, так как некоторые из них в случае
потеримогут оказать недоступными для отдельногозаказа.
.....................................................................................................
....................................................................................
...........................................................................
...........................................................
.......................................................................................................
.............................................................................
................................................................................................................
............................................................
.........................................................................................................
..........................................................................................
* Самостоятельные изменения комплектации проигрывателя могут привести к потере
возможностигарантийного обслуживания в сервисных центрах XORO.
8
ВВЕДЕНИЕ
Основные операции управления проигрывателем
1. Подключение электропитания
Подключите блок питания (из комплектации проигрывателя) к
проигрывателю, а сетевой шнур (также поставляемый вместе с
проигрывателем)к блоку питания и к розеткесети электропитания.
2. Откройте верхнюю защитную панель проигрывателя
Верхняя панель проигрывателяоткрываетсямаксимум на 135 .
3. Нажмите кнопку OPEN, чтобы открыть загрузчик дисков
4. Разместите диск в загрузчике дисков, и закройте его
В центре загрузчика, на шпинделе находится механизм фиксации диска.
Необходимо совместить центр диска со шпинделем, и аккуратно нажать
на диск сверху вниз, для того чтобы зафиксировать диск на шпинделе.
После этого необходимоаккуратно закрыть крышку загрузчикадисков.
5. Включите проигрыватель
На левой боковой поверхности проигрывателя находится выключатель
питания с двумя крайними положениями ON и OFF. Положение ON
соответствуетвключению проигрывателя.
Выключатель питания
ON/OFF
6. Нажмите кнопку PLAY для начала воспроизведения диска
0
Кнопка Open
Кнопка Play
9
ВВЕДЕНИЕ
Основные операции управления проигрывателем
В большинстве случаев, воспроизведение дисков начинается автоматически после
загрузки диска (при включенном плеере) или после включения плеера (если перед этим
диск был загружен).
7. Для остановки воспроизведения, нажмите кнопку STOP
Кнопка
STOP
8. Выключите проигрыватель
Для этого необходимо перевести выключатель питания (расположен на левой боковой
панели проигрывателя) в положение OFF.
10
Выключатель питания
ON/OFF
Проигрыватель автоматически выключается примерно через 3-5 минут после
остановки воспроизведения. Для включения проигрывателя после автоматического
выключения, необходимо сначала перевести выключатель питания в положение
OFF, а потом в положение ON.
ПОДКЛЮЧЕНИЕ
Подключение проигрывателя к телевизору
1.2.Подключите коннектор MINI JACK аудио кабеля (из комплектации проигрывателя) к
разъему AUDIO на правой боковой панели проигрывателя, а белый и красный разъемы
RCAаудио кабеля к аудиовходам телевизора.
Если у Вашего телевизора только один аудио вход (моно), используйте любой (белый или
красный) разъем RCA аудио кабеля для подключения к аудио входу телевизора. При этом
необходимо для пункта «Dual Mono» раздела «Dolby» меню настроек проигрывателя
установить одно из двух значений «L-Mono» или «R-Mono». Тогда сигналы всех каналов
записи будут полностью микшироваться в левый (L-Mono) или в правый (R-Mono) выходной
канал проигрывателя, и соответственно поступят в телевизор с моно аудио входом без
потерь.
Подключите коннектор MINI JACK видео/коаксиального кабеля (из комплектации
проигрывателя) к разъему VIDEO/COAXIAL на правой боковой панели проигрывателя. А
желтый коннектор RCA видео/коаксиального кабеля к видео входу телевизора. Для
телевизоров, у которых есть видео вход S-VIDEO, лучше использовать подключение SVIDEO кабелем. Для этого необходимо подключить MINI JACK коннектор S-VIDEO кабеля
(из комплектации проигрывателя) к разъему S-VIDEO на правой боковой панели
проигрывателя,а MINI-DIN коннектор S-VIDEO кабеля к S-VIDEO входу телевизора.
Разъем
AUDIO
белый желтый
красный
Рис. А. Подключение к VIDEO входу
телевизора
Перед подключением к телевизору, необходимо полностью обесточить DVD
проигрыватель. Если Вы подключаете DVD проигрыватель к телевизору с помощью
S-VIDEO кабеля, пожалуйста, НЕ подключайте при этом желтый коннектор RCA
видео/коаксиального кабеля к VIDEO входу телевизора. Лучшее качество
изображения обеспечивается при подключении DVD проигрывателяк S-VIDEO входу
телевизора.
Разъем
VIDEO/COAXIAL
Разъем
AUDIO
белый красный
Рис. B. Подключение к S-VIDEO входу
телевизора
Разъем
S-VIDEO
11
ПОДКЛЮЧЕНИЕ
Подключение наушников
1. Подключите наушники к проигрывателю
Для этого необходимо подключить коннектор MINI-JACK наушников к разъему для
подключения наушников, который расположен на правой боковой панели проигрывателя.
2. Установите необходимый уровень громкости наушников
Регулятор громкости находится рядом с разъемом для подключения наушников, на правой
панели проигрывателя.
Регулятор
громкости
Установка чрезмерно высокого уровня громкости может повредить слух.
Разъем
подключения
наушников
12
ПОДКЛЮЧЕНИЕ
Подключение к дополнительному аудио оборудованию
1. Подключение к обычному стерео усилителю, или к стерео усилителю, оснащенному
системой Dolby Pro Logic Surround Sound.
Подключите коннектор MINI JACK аудио кабеля к разъему AUDIO на правой боковой панели
проигрывателя, а белый и красный разъемы RCA аудио кабеля к соответствующим разъемам
стерео входа усилителя. Подключите коннектор MINI JACK видео/коаксиального кабеля к
разъему VIDEO/COAXIAL на правой боковой панели проигрывателя. А желтый коннектор RCA
видео/коаксиального кабеля к видео входу телевизора.
Разъем AUDIO
Стерео аудио
входы усилителя
Левый фронт Правый фронт
Левый тыл Правый тыл
ТВ
Центр
Разъем VIDEO/COAXIAL
Стерео усилитель, оснащенный системой
Dolby Pro LogicSurround Sound
Перед подключением и отключением DVD проигрывателя к усилителю необходимо
выключить усилитель.
13
ПОДКЛЮЧЕНИЕ
Подключение к дополнительному аудио оборудованию
2. Подключение к 5.1 AVресиверу, оснащенному цифровым аудио входом.
Форматы Dolby Digital 5.1 и DTS обеспечивают передачу звука на внешние аудио устройства в
виде пяти раздельных каналов (два фронтальных, два тыловых, центральный), и
дополнительного канала спецэффектов (сабвуфер). При воспроизведении звука в формате
5.1 обеспечивается высокий уровень достоверности передачи звуковой сцены фильма,
записанного на DVD диске. Для передачи 5.1 звука, на Вашем проигрывателе HSD 705
предусмотрен специальный 5.1 цифровой коаксиальный выход (разъем VIDEO/COAXIAL на
правой боковой панели). Также, для воспроизведения 5.1 звука Вам понадобится 5.1 AV
ресивер со встроенным декодером Dolby Digital 5.1 / DTS.
Подключите коннектор MINI JACK видео/коаксиального кабеля к разъему VIDEO/COAXIAL на
правой боковой панели проигрывателя, желтый коннектор RCA видео/коаксиального кабеля к
видео входу телевизора, а оранжевый коннектор RCA видео/коаксиального кабеля к
цифровому аудио входуресивера.
Разъем VIDEO/COAXIAL
Цифровой вход
5.1 AV ресивера
14
ТВ
Левый фронт
Центр
Левый тыл Правый тыл
Перед подключением и отключением DVD проигрывателя к усилителю необходимо
выключить усилитель. Пожалуйста, прочтите руководство по эксплуатации 5.1 AV
ресивера, для того чтобы правильно выбрать значение (RAW или PCM) пункта
«SPDIF output» в разделе«General Setup» меню настроек проигрывателя.
Правый фронт
Сабвуфер
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Органы управления DVD проигрывателя и ПДУ
Open/Push
1. Открыть/Закрыть загрузчик дисков
Enter
2. Подтверждение ввода
t p u q
3. Управление курсором
Zoom
4. Масштабирование изображения
Pause
5. Пауза
Stop
6. Остановка воспроизвдения
8
7
6
5
4
3
Next
7. Следующая запись
Previous
8. Предыдущая запись
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
2
Standby
1. Включить/отключить питание
15
16
17
18
19
20
21
22
23
24
25
26
27
Setup
2. Меню настроек проигрывателя
Display
3. Информация о воспроизведении
Title
4. Оглавление фильма
Reverse
5. Ускоренно назад
Forward
6. Ускоренно вперед
Pause/Stop
7. Пауза/воспроизведение по кадрам
Previous |
8. Предыдущая запись
Next |
9. Следующая запись
Repeat
10. Повторное воспроизведение (*)
A-B
11. Повтор фрагмента А-В (*)
Angle
12. Выбор ракурса съемки
Zoom
13. Масштабирование изображения (*)
1-9
14. Числовые кнопки
Mute
15. Отключение звука
Menu
16. Меню диска
Goto
17. Поиск
Subtitle
18. Язык субтитров к фильму
Play
19. Воспроизведение
t p u q
20. Управление курсором
Enter
21. Подтверждение ввода
Stop
22. Остановка воспроизвдения
Audio
23. Язык речевых диалогов к фильму (*)
Slow
25. Замедленное воспроизведение (*)
Shift
26. Выбор функций клавиш ПДУ
tt
uu
tt
uu
Для активизации функций кнопок ПДУ, отмеченных в описании значком (*),
сначала необходимо нажать кнопку SHIFT.
15
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Включение питания
POWER, STANDBY - включить/отключить питание
На левой боковой поверхности проигрывателя находится выключатель питания POWER, с
двумя крайними положениями ON и OFF. Если перед началом воспроизведения выключатель
находился в положении OFF, переведите его в положение ON, которое соответствует
включению питания.
Кнопка STANDBY находится на ПДУ проигрывателя. Если перед началом воспроизведения
проигрыватель находился в режиме энергосбережения (обесточены схемы, но выключатель
питания POWER в положении ON), нажмите кнопку STANDBY на ПДУ проигрывателя для
подачипитания на внутренние схемы.
Загрузка диска в проигрыватель
OPEN/PUSH - открыть/закрыть загрузчикдисков
Нажмите кнопку OPEN/PUSH на кнопочной панели проигрывателя. При этом на экране должна
появиться надпись OPEN. Аккуратно положите диск в центре лотка загрузчика рабочей
стороной с записью вниз (на двухстороннихдисках обе стороны с записью), и зафиксируйте его
легким нажатием на центральную часть диска. Затем аккуратно закройте крышку загрузчика.
При этом на экране должна появиться сначала надпись CLOSE, затем LOADING, после чего
проигрывательавтоматическиначнетвоспроизведение диска*.
Основное управление процессом воспроизведения
Для DVD, SVCD и VCD2.0 дисков основное управление воспроизведением осуществляется
через меню диска, которое записывается на диск вместе с фильмом. Меню диска
отображается на экране при нажатии кнопки на ПДУ проигрывателя. Также, для
управления воспроизведением можно воспользоватьсякнопкой
MENU
PLAY
для началавоспроизведения диска или для продолжения воспроизведенияпосле паузы,
кнопкой для предварительной или полной остановки воспроизведения, кнопкой
PAUSE/STEP
кадрам, кнопками (оглавление фильма) и (программа воспроизведения) на ПДУ
проигрывателя.
MENU
Для отображения меню диска на экране необходимо нажать кнопку MENU на ПДУ
проигрывателя. В зависимости от типа диска на экране будет отображено корневое меню DVD
диска, или PBC меню (с меньшим числом опций) для SVCD и VCD2.0 дисков.
При работе с корневым меню DVD диска можно пользоваться кнопками управления курсором
на ПДУ проигрывателя для выбора любого пункта меню. При работе с PBC меню дисков SVCD
или VCD2.0 необходимо пользоваться числовыми кнопками на ПДУ проигрывателя для
переходак определенномутреку диска.
После выбора пункта меню диска нажмите кнопку ENTER (подтверждение ввода) или PLAY
(воспроизведение) для перехода к подразделам выбранного пункта меню, или для начала
воспроизведениявыбранного фрагментафильма соответственно.
Для возврата к корневому меню диска во время воспроизведения достаточно нажать кнопку
MENU на ПДУ проигрывателя.
Примечани :е
* Для начала воспроизведения некоторых дисков, после загрузки необходимо дополнительно нажать
STOP
для временной остановки воспроизведения и воспроизведения фильма по
TITLE PRGM
- меню диска
кнопку PLAY или ENTER на ПДУ проигрывателя или на кнопочной панелипроигрывателя.
16
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Основное управление процессом воспроизведения
PLAY воспроизведение
Нажатие кнопки на ПДУ проигрывателя позволяет начать воспроизведение диска без
активизации корневого меню диска. Как после загрузки диска в проигрыватель, так и после
временной остановки воспроизведения при нажатии кнопки или после остановки
воспроизведенияпри нажатии кнопки .
Функцию PLAY выполняет также кнопка , расположенная на кнопочной панели
проигрывателя,справа от крышки загрузчика дисков.
STOP - остановка воспроизведени
При воспроизведении дисков DVD, SVCD, VCD2.0, первое нажатие кнопки приведет к
временной остановке воспроизведения и отображению на экране фирменной заставки
проигрывателя. Продолжение воспроизведения при этом возможно с точки остановки
воспроизведения,нажатием кнопки PLAY.
Двойное нажатие кнопки приведет к полной остановке воспроизведения. Продолжение
воспроизведенияпри этомвозможно только с начала фильма.
При бездействии проигрывателя в течение 3-5 минут после остановки воспроизведения,
автоматически включается режим энергосбережения, при котором внутренние цепи
обесточиваются.
Для выхода из режима энергосбережения необходимо нажать кнопку на ПДУ
проигрывателя. Или, сначала перевести выключатель питания на левой боковой
панелипроигрывателяв положение OFF,а затемв положение ON.
STOP
Кнопка также имеется на кнопочной панели проигрывателя,справа от крышки загрузчика
дисков.
PAUSE/STEP- пауза/воспроизведение по кадрам
При воспроизведении дисков DVD, SVCD, VCD2.0, первое нажатие кнопки на
ПДУ проигрывателя приведет к временной остановке воспроизведения с отображением на
экране кадра фильма, который соответствовал моменту нажатия кнопки PAUSE/STEP.
Каждое последующее нажатие кнопки приведет к воспроизведению следующего
кадра фильма.
Нажатие кнопки приведет к продолжению воспроизведения фильма в нормальном
режиме.
PAUSE
Кнопка (только функция паузы, без воспроизведения по кадрам) также имеется на
кнопочной панели проигрывателя, справа от крышки загрузчика дисков.
PLAY
PAUSE/STEP
STOP
ENTER
я
STOP
STOP
STANDBY
POWER
PAUSE/STEP
PAUSE/STEP
PLAY
- оглавление фильма
TITLE
При нажатии кнопки TITLE на ПДУ проигрывателя во время воспроизведения DVD дисков на
экране будет отображено оглавление фильма в виде набора пиктограмм (уменьшенных копий
кадров) отдельных сцен фильма. Воспользуйтесь кнопками управление курсором на ПДУ
проигрывателя для выбора сцены фильма, с которой необходимо начать воспроизведение, и
нажмите кнопку ENTER (подтверждение ввода) на ПДУ проигрывателя для начала
воспроизведения.
17
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Основное управление процессом воспроизведения
PRGM - программа воспроизведения
Эта кнопка предназначена для программирования последовательности воспроизведения
треков, записанных на диске. Нажмите кнопку PRGM на ПДУ проигрывателя, в результате чего
на экране появится окно программы воспроизведения.
Затем воспользуйтесь кнопками управления курсором для
выбора ячейки памяти программы, и числовыми кнопками,
для того чтобы задать номер раздела и главы (или трека)
диска. Для перехода ко второму окну программы
воспроизведения необходимо подвести курсор к пункту
NEXT, и нажать кнопку ENTER на ПДУ проигрывателя.
После добавления записей в программу воспроизведения,
в окне программы появится дополнительный пункт START.
Для начала воспроизведения запрограммированной
последовательности, подведите курсор к пункту START
окна программы, и нажмите кнопку ENTER
(подтверждениеввода) на ПДУ проигрывателя.
Для обнуления всей запрограммированной
последовательности воспроизведения,подведите курсор к
пункту STOP окна программы и нажмите кнопку ENTER
(подтверждениеввода) на ПДУ проигрывателя.
Чтобы изменить программную последовательность
воспроизведения диска, воспользуйтесь кнопками
управления курсором на ПДУ проигрывателя для выбора
ячейки памяти программы, значение которой необходимо
изменить, и числовыми кнопками, чтобы задать новые
значения номера разделаи главы (или трека) диска.
18
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Выбор главы фильма или трека на диске
1-0; 10+,- числовые кнопки
Чтобы перейти к воспроизведению определенной главы фильма, нажмите одну из числовых
кнопок на ПДУ проигрывателя в соответствии с номером главы фильма, когда на экране
телевизора отображается меню диска или оглавление фильма. Также можно перейти к
определенной главе фильма во время воспроизведения, без активизации меню диска или
оглавления фильма. Для этого необходимо нажать одну из числовых кнопок на ПДУ
проигрывателяв соответствии с номером главы фильма.
1
Переход к следующей или предыдущей записи
- следующая запись, предыдущая запись
|,|
uu tt
Чтобы перейти к началу следующей или предыдущей записи (трек диска, или раздел, глава
фильма) необходимо нажать одну из кнопок или соответственно. Если в данный
момент воспроизводится последний трек диска, нажатие кнопки приведет к остановке
воспроизведения.
На корпусе DVD проигрывателя, справа от крышки загрузчика дисков, также имеются кнопки
перехода к следующей и предыдущей записи. Для перехода к следующей записи
предназначенакнопка NEXT, к предыдущей записи кнопкаPREVIOUS.
Ускоренное или замедленное воспроизведение
Режимы ускоренного и замедленного воспроизведения представляют оптимальный способ
поиска фрагмента записи в пределахглавы фильма или трека диска.
uu tt
При первом нажатии кнопки или на ПДУ проигрывателя, воспроизведение ускоряется в
два раза (х2) в направлениях вперед или назад соответственно. При последующих нажатиях
кнопки или воспроизведение ускоряется в четыре (х4), восемь (х8) и шестнадцать
(х16) раз соответственно. Если нажать кнопку или при максимальной скорости
воспроизведения(х16), воспроизведениевернется к обычной скорости (х1).
- ускоренно вперед, ускоренно назад
uu tt
uu
tt
||
uu tt
uu tt
uu
2
|
При переходе воспроизведения в ускоренном режиме к следующей или предыдущей главе
фильма, воспроизведение вернетсяк обычной скорости (х1).
Примечания:
1. При необходимости ввода значения >10 на ПДУ проигрывателя, сначала необходимо
нажать кнопку «10+», а потом одну из кнопок от 1 до 9. Например, для ввода числа 15,
необходимопоследовательно нажать кнопки «10+» и «5».
2. Для восстановления обычной скорости воспроизведения, при ускоренном
воспроизведении вперед или назад, а также при замедленном воспроизведении,
достаточно нажать кнопку PLAY на ПДУ проигрывателя. Звук при ускоренном и
замедленном воспроизведении отключается.
19
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Ускоренное или замедленное воспроизведение
SLOW
- замедленное воспроизведение
При первом нажатии кнопки SLOW на ПДУ проигрывателя, воспроизведение замедляется в
два раза (х1/2). При последующих нажатиях кнопки SLOW воспроизведение замедляется в
четыре(х1/4), восемь (х1/8), и шестнадцать (х1/16) раз соответственно.
Если продолжить последовательные нажатия кнопки SLOW при скорости воспроизведения
(х1/16) в прямом направлении, проигрыватель перейдет к замедленному воспроизведению
(х1/2, х1/4, и т.д.) в обратном направлении.
Для возврата к обычной скорости воспроизведения,достаточно нажать кнопку PLAY.
Повторное воспроизведение
REPEAT
При необходимости повторного воспроизведения раздела и главы фильма на DVD диске, или
отдельного трека и всей папки на диске MP3, или отдельных треков и всего диска CD-DA/VCD,
нажмите во время воспроизведениякнопку REPEATна ПДУ проигрывателя.
Последовательные нажатия кнопки REPEAT позволяют выбрать один из списка всех
допустимых для данного диска режимов повторного воспроизведения. Например, для фильма
на DVD диске, при последовательном нажатии кнопки REPEAT можно выбрать повтор текущей
главы (CHAPTER) фильма, повтор текущего раздела (TITLE) диска, или повтор всего диска
(ALL).
A-B повтор фрагмена A-B
Первое нажатие кнопкиA-B на ПДУ проигрывателя при воспроизведении приведет к установке
меткиначала фрагмента (A) для повторноговоспроизведения.
Повторное нажатие кнопки A-B приведет к установке метки конца фрагмента (B), и началу
циклического воспроизведения выделенного(A-B) фрагмента записи.
Для прекращения циклического воспроизведения фрагмента, необходимо ещё раз нажать
кнопкуA-B.
- повторное воспроизведениезаписи
-
20
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Информация о воспроизведении
DISPLAY - информация о воспроизведении диска
При первом нажатии кнопки DISPLAY на ПДУ проигрывателя во время воспроизведения DVD
диска, на экран выводится информации о воспроизведении раздела диска: «Текущий раздел
диска/Всего разделов на диске», «Текущая глава фильма/Всего глав в фильме», «Время с
начала воспроизведения текущего раздела диска». При повторном нажатии кнопки DISPLAY,
вместо времени с начала воспроизведения текущего раздела выводится «Время, оставшееся
до конца воспроизведения текущего раздела диска». При третьем нажатии кнопки DISPLAY
«Время с начала воспроизведения текущей главы фильма». При четвертом нажатии кнопки
DISPLAY «Время, оставшееся до конца воспроизведения текущей главы фильма».

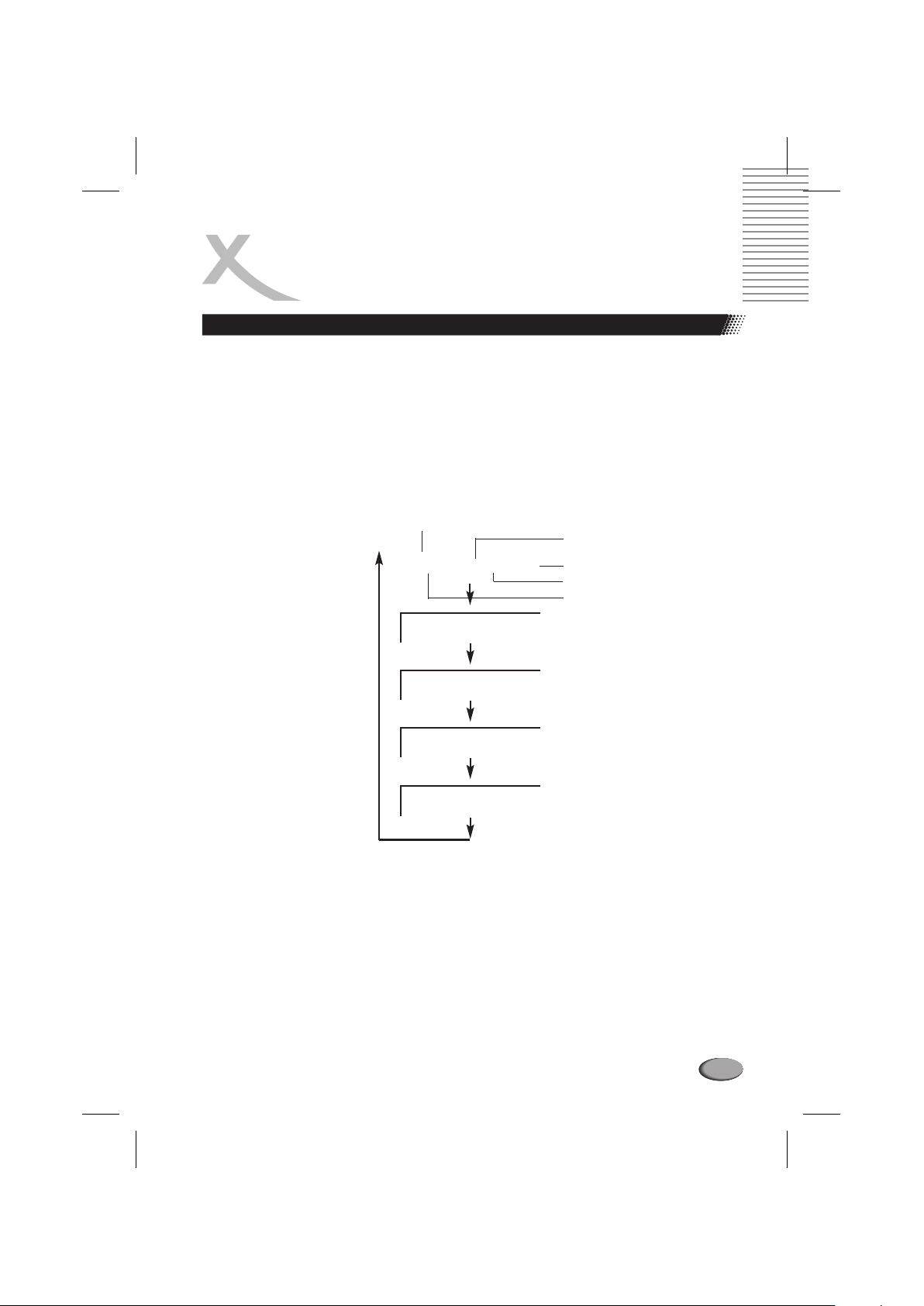

Текущий раздел диска
Title Elapsed
TT 01/12 CH 006/039 0:02:20
Title Remain
TT 01/12 CH 006/039 0:18:50
Chapter Elapsed
TT 01/12 CH 006/039 0:03:50
Chapter Remain
TT 01/12 CH 006/039 0:10:40
Display Off
Текущая глава фильма
Время воспроизведения
Всего глав в фильме
Всего ра зделов на диске
Структура информации о воспроизведении дисков с музыкальными записями аналогичная, но
вместо номера текущего раздела диска, общего количества разделов на диске, номера
текущей главы фильма и общего количества глав в фильме, отображается информация о
треках (отдельных записях) на диске.
При первом нажатии кнопки DISPLAY- «Номер текущего трека/Общее число треков на диске»,
«Время с начала воспроизведения текущего трека». При втором нажатии кнопки DISPLAY
вместо времени с начала воспроизведения текущего трека отображается «Время, оставшееся
до конца воспроизведения текущего трека». При третьем нажатии кнопки DISPLAY - «Время с
начала воспроизведения диска». При четвертом нажатии кнопки DISPLAY - «Время,
оставшееся до конца воспроизведениядиска».
21
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Функция поиска
С помощью функции поиска Вы можете быстро выбрать для воспроизведения номер
Раздела/Главы/Трека диска, или указать время фильма/диска, с которого необходимо
продолжить воспроизведение. Кроме того, при воспроизведении DVD дисков, в окне функции
поиска можно поменять некоторые из основных параметров воспроизведения и посмотреть
текущий битрейт записи.
GOTO
- поиск
При первом нажатии кнопки GOTO на ПДУ проигрывателя во время воспроизведения DVD
дисков, на экран выводится специальное окно поиска и регулирования параметров
воспроизведения.
В верхней части окна отображается уменьшенный экран воспроизведенияфильма.
В нижней части окна отображается список параметров поиска («Номер текущего раздела
диска», «Номер текущей главы фильма», «Время с начала воспроизведения текущего раздела
диска», «Время с начала воспроизведения текущей главы фильма»), список параметров
воспроизведения(«Язык речевых диалогов в фильме», «Включение/Отключение отображения
субтитров», «Выбор ракурса съемки сцены», «Режим повторного воспроизведения»), и
значение текущего битрейта.
Для перехода к определенному разделу (TITLE) диска и главе (CHAPTER) фильма, или по
тайм-коду фильма (TT TIME или CH TIME), необходимовоспользоваться кнопками управления
курсором, чтобы подвести курсор к соответствующей строке. После этого необходимо нажать
кнопку ENTER на ПДУ проигрывателя и ввести с помощью числовых кнопок требуемые
значения.
Для регулирования параметров воспроизведения, таких как язык речевых диалогов фильма
(AUDIO), включение/отключение отображения субтитров (SUBTITLE), выбор ракурса съемки
сцены (ANGLE), режим повторного воспроизведения (REPEAT), необходимо также
воспользоваться кнопками управления курсором, чтобы подвести курсор к соответствующей
строке. После этого необходимо нажать кнопку ENTER на ПДУ проигрывателя и ввести с
помощью числовых кнопок требуемые значения, или выбрать одно значение из списка
возможныхвариантов.
Битрейт записи отображаетсятолько как справочная информация.
Повторное нажатие кнопки GOTO на ПДУ проигрывателя позволяет выйти из окна функции
поиска в режим нормального воспроизведения.
При первом нажатии кнопки GOTO во время воспроизведения дисков с музыкальными
записями, на экране отображается DISC GO TO. Воспользуйтесь числовыми кнопками на ПДУ
проигрывателя, чтобы задать время от начала диска. При повторном нажатии кнопки GOTO
отображается строка TRACK GO TO, для задания времени от начала текущего трека. При
третьем нажатии кнопки GOTO на экране отображается строка SELECT TRACK, для задания
номера трека, к воспроизведению которогонеобходимоперейти.
22
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Выбор языка речевых диалогов фильма
AUDIO
- язык речевых диалогов в фильме
Последовательные нажатия кнопки AUDIO позволяют менять текущий язык речевых
диалогов фильма на любой другой из набора записанных на диске для данного фильма.
Выбор языка субтитров фильма
- язык субтитров к фильму
SUB-T
Последовательные нажатия кнопки SUB-T позволяют отключать отображения субтитров, или
менять текущий язык субтитров к фильму на любой другой, из набора записанных на диске
для данного фильма.
Смена ракурса съемки сцены фильма
ANGLE
На некоторых DVD дисках отдельные сцены фильма могут быть записаны в нескольких
вариантах, каждый из которых отснят при различных положениях камеры относительно
сцены (ракурсах съемки).
В этом случае, во время воспроизведения на экране мигает специальный значок.
Для того чтобы выбрать воспроизведение сцены с ракурсом съемки, отличным от текущего,
необходимо сначала нажать кнопку ANGLE на ПДУ проигрывателя, а затем нажать одну из
числовых кнопок для выбора определенного ракурса съемки из общего числа возможных для
данной сцены фильма.
- выбор ракурса съемки сцены
23
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Регулировка громкости
MUTE
- отключение звука
При нажатии кнопки MUTE на ПДУ проигрывателя, подача звукового сигнала на встроенные
стерео динамики, и аудио выходы проигрывателя прекращается. Это одинаково относится к
воспроизведению фильмов и музыкальных записей. При этом на экране отображается MUTE.
Повторное нажатие кнопки MUTE на ПДУ проигрывателя возобновляет подачу звукового
сигнала на встроенные стерео динамики и аудиовыходы.
Масштабирование изображения на экране
- масштабирование видеоизображения
ZOOM
Последовательные нажатия кнопки ZOOM позволяют увеличивать или уменьшать
изображение при выводе на экран.
Следует учитывать, что чем больше увеличение, тем более заметны артефакты изображений,
обусловленные алгоритмом сжатия JPEG, который лежит в основе любого фильма или
картинки на DVD, SVCD, VCD, и JPEG дисках.
С помощью кнопок управления курсором на ПДУ проигрывателя можно «смещать» область
экрана вправо, влево, вверх или вниз для просмотра участков изображения, которые при
увеличенииисходного изображения «выходят» за пределывидимой областикадра.
Кнопка ZOOM также имеется на кнопочной панели проигрывателя, справа от крышки
загрузчика дисков.
24
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
В 3, MPEG4, WMAоспроизведение дисков KODAK, PICTURE CD, JPEG, MР
Воспроизведение дисков KODAK Picture CD
После загрузки диска KODAK Picture CD, проигрыватель автоматически начинает
воспроизводить на экране файлы изображений, в виде слайд-шоу. При этом каждая картинка
дополнительно масштабируется таким образом, чтобы занимать как можно большую часть
областиэкрана.
Для большего удобства предусмотрены 16 вариантов смены картинок в слайд-шоу. Чтобы
выбрать один из вариантов смены картинок, необходимо последовательно нажимать кнопку
GOTO на ПДУ проигрывателя.
Для того чтобы просматривать картинки в статическом режиме, необходимо при просмотре в
режиме слайд-шоу нажать кнопку PAUSE/STEP на ПДУ проигрывателя. Для перехода к
следующей или предыдущей картинке в режиме статического просмотра необходимо
нажимать кнопки или соответственно.
Для того чтобы вернуться из статического режима просмотра картинок в режим слайд-шоу,
необходимонажать кнопку ENTER на ПДУ проигрывателя.
Нажимая кнопки управления курсором при просмотре картинок, можно воспользоваться
дополнительными эффектами трансформации изображений Инвертирование (кнопка вверх),
Зеркальное отображение (кнопка вниз), Поворот против часовой стрелки (кнопка влево),
Поворот по часовой стрелке (кнопка вправо). Трансформация изображений невозможна при
масштабировании изображений.
После завершения слайд-шоу на экране отображается «фотоальбом» в виде набора
уменьшенных копий исходных изображений по12 изображений на одном кране. При этом, для
того чтобы возобновить просмотр в режиме слайд-шоу, необходимо нажать кнопку на ПДУ
проигрывателя. А для перехода к следующему экрану «фотоальбома» необходимо нажать
uu
кнопку .
|
uu tt
||
tt
|
Нажатие кнопки MENU на ПДУ проигрывателя в режиме полной остановки воспроизведения
также приводит к отображению «фотоальбома» на экране.
25
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Воспроизведение дисков KODAK, PICTURE CD, JPEG, M 3, MPEG4, WMAР
Воспроизведение дисков JPEG, MP3, MPEG4, WMA
Для управления воспроизведением файлов в форматах JPEG, MP3, MPEG4, WMA
предусмотрено специальное экранное меню, которое активизируется после загрузки диска
MP3 в проигрыватель.
В левой части окна экранного меню отображается список папок (директорий) и файлов на
диске. В правой части экранного меню отображается уменьшенная копия файла JPEG, на
котором установлен курсор в данный момент времени.
Для перемещения по списку папок необходимо использовать кнопки управления курсором
«Вверх» и «Вниз».
Для начала воспроизведения выбранного файла (JPEG, MP3, MPEG4, или WMA) необходимо
нажать кнопку ENTER на ПДУ проигрывателя.
26
УПРАВЛЕНИЕ
ВОСПРОИЗВЕДЕНИЕМ ДИСКОВ
Установка защиты фильмов от просмотра детьми
Установкавозрастного ценза и пароля
Функция защиты DVD диска от просмотра детьми работает только в том случае, если при
записи диска на него нанесли специальную метку возрастного ценза, в настройках
проигрывателя установлен определенный возрастной ценз и пароль, а возрастной ценз диска
превышаетвозрастной ценз, установленный в настройках проигрывателя.
Работафункции защиты фильма от просмотра детьми заключаетсяв том, что при загрузке DVD
диска с меткой более высокого возрастного ценза, чем в настройках проигрывателя, на экране
появляетсязапрос ввода специального пароля для началавоспроизведения диска.
Для того чтобы установитьвозрастной ценз и пароль в настройках Вашего DVD проигрывателя,
необходимо сначала остановить воспроизведение нажатием кнопку STOP, после этого нажать
кнопку SETUP на ПДУ проигрывателя,и воспользоваться кнопкой вправо управления курсором
для перемещения на крайнюю правую закладку (Preference Page) меню настроек
проигрывателя.
D
olb
y
После этого необходимо воспользоваться кнопкой вниз управления курсором для перехода к
пункту Parental меню настроек, и нажать кнопку вправо управления курсором для перехода к
списку всех возможных значений возрастного ценза. Выберите один из возрастных цензов,
который впоследствии будет минимально допустимым для просмотра фильмов без ввода
пароля, и нажмите кнопку ENTER на ПДУ проигрывателя.
Далее необходимо ввести пароль (любые четыре цифры), и нажать кнопку ENTER на ПДУ
проигрывателя.
Для выхода из меню настроек необходимонажать кнопку SETUP на ПДУ проигрывателя.
По умолчанию на фабрике устанавливаетсяпароль 3308.
27
МЕНЮ НАСТРОЕК DVD ПРОИГРЫВАТЕЛЯ
Общие правила работы с меню настроек
SETUP меню настроек проигрывателя
Для активизации меню настроек DVD проигрывателя необходимо нажать кнопку SETUP на
ПДУ проигрывателя. После этого на экране появится основное окно меню настроек.
D
olb
y
Выбор раздела меню настроек
В верхней строке окна меню настроек находятся пиктограммы отдельных разделов меню.
Слева направо:
Основные настройки (General Setup Page),
l
Настройки звука (Speaker Setup Page),
l
Настройки Dolby Digital (Dolby Digital Setup),
l
Настройки изображения (Video Setup Page),
l
Дополнительныенастройки (Preference Page).
l
Для перехода между разделами меню необходимо пользоваться кнопками вправо и влево
управления курсором на ПДУ проигрывателя. При этом необходимо учитывать, что все
разделыменю настроек проигрывателя будут доступны, только если перед активизацией меню
настроек воспроизведение диска было полностью остановлено. При активизации меню
настроек во время воспроизведениядиска, некоторые разделы меню окажутся недоступными.
Выбор и регулировка отдельногопункта меню настроек
После выбора раздела меню настроек, воспользуйтесь кнопкой вниз управления курсором на
ПДУ проигрывателя для выбора отдельного пункта меню в данном разделе. И кнопкой ENTER
или вправо для перехода к регулировке выбранного пункта меню. Значения пунктов меню
настроек регулируются кнопками вверх и вниз управления курсором, когда необходимо
выбрать одно значение из списка, или числовыми кнопками когда необходимо ввести
числовое значение. Подтверждение установки нового значения осуществляется нажатием
кнопки ENTER на ПДУ.
Выход из меню настроек проигрывателя
Осуществляется нажатием кнопки SETUP на ПДУ проигрывателя.
28
МЕНЮ НАСТРОЕК DVD ПРОИГРЫВАТЕЛЯ
Основные настройки
TV DISPLAY
В зависимости от типа экрана, можно выбрать один из вариантовнастройки.
l
l
l
ANGLE MARK
Если Вы хотите, чтобы на экране отображался маркер наличия нескольких ракурсов съемки для фильмов на
DVD дисках, установите значение ON для пункта ANGLE MARK меню настроек. Пир выборе значения OFF
маркер ракурсов съемки не будет отображаться на экране даже для фильмов, в которых отдельные сцены
записаны в нескольких вариантах, с разными положениями камеры.
OSD LANG
Выберите один из языков, который следует использовать для отображения меню настроек проигрывателя.
По умолчанию на фабрике устанавливается значение ENGLISH (английский язык).
SPDIF OUTPUT
В соответствии с вариантом подключения проигрывателя к дополнительному аудио оборудованию через
цифровой коаксиальный выход, выберите один из форматов сигнала для цифрового коаксиального выхода
проигрывателя.
При выборе значения SPDIF/RAW на коаксиальный выход проигрывателя подается нераскодированный
цифровой 5.1 аудиосигнал.
При выборе значения SPDIF/PCM на коаксиальный выход проигрывателя подается раскодированный
цифровой 5.1 аудиосигнал.
Выбор значения SPDIF OFF отключает подачу цифрового аудио сигнала на коаксиальный выход
проигрывателя.
CAPTIONS
При выборе значения ON субтитры к фильму будут отображаться на экране. При выборе значения OFF
отображениесубтитров отключается.
SCREEN SAVER
Выбор значения ON для этого пункта меню настроек приведет к тому, что при простое проигрывателя во
включенном состоянии, на экране телевизора будет отображаться специальная экранная заставка. Выбор
значения OFF отключаетотображение экранной заставки.
- тип экрана
NORMAL/PS - рекомендуется выбирать для просмотра фильмов с соотношением сторон кадра 4:3
фильмов на экранах с соотношением сторон 4:3;
NORMAL/LB - рекомендуется выбирать для просмотра широкоформатных с соотношением сторон
кадра 16:9 и более фильмов на экранах с соотношением сторон 4:3;
WIDE - рекомендуетсявыбирать для широкоформатных экранов с соотношением сторон16:9.
- маркер ракурсов съемки сцены
- язык меню настроек
- формат сигнала на цифровомвыходе
- отображение субтитров к фильму на экране
- экранная заставка
29
МЕНЮ НАСТРОЕК DVD ПРОИГРЫВАТЕЛЯ
Настройки звука
DOWNMIX
Если в системе Вашего домашнего кинотеатра нет 5.1 акустики, выберите один из вариантов
микширования 5.1 аудио сигнала в формат «фронт + центр + сабвуфер», или в стерео формат.
При выборе значения LT/RT сигналы тыловых каналов суммируются с сигналами
фронтальных каналов.
При выборе значения STEREO сигнал 5.1 микшируетсяв стерео вариант.
- микширование 5.1 аудиосигнала
Настройки DOLBY DIGITAL
DUAL MONO
Регулировка этого пункта меню актуально, если в стерео записи оба канала записаны в виде
двух независимых друг от друга дорожек. Например, когда один канал содержит английскую
версию записи, а другой русскую.
При выборе значения STEREO, стерео запись будет передана на выходы проигрывателя без
изменений.
Значения L-MONO или R-MONO следует устанавливать, если на оба канала стерео выхода
проигрывателя необходимо подавать только левый или правый канал стерео записи
соответственно.
При выборе значения MIX MONO оба канала стерео записи микшируются и подаются на
выходыпроигрывателяв виде моно записи.
- селектор аудио каналов
DYNAMIC
Регулировка сжатия динамического диапазона позволяет устанавливать допустимые уровни
пиковых значенийаудио сигнала. Например, ограничиватьпики для ночных киносеансов.
Выбор значения FULL приведет к тому,что уровни пиков аудио сигнала будут минимальными. В
то время как противоположное значение OFF снимает всякие ограничения для уровня пиков
аудиосигнала.
- сжатие динамического диапазона
30
МЕНЮ НАСТРОЕК DVD ПРОИГРЫВАТЕЛЯ
Настройки изображения
SHARPNESS
Для установки уровня резкости предусмотрены три значения High (максимальная), Medium
(средняя), Low (низкая).
BRIGHTNESS, CONTRAST, SATURATION
изображения
Для регулировки этих пунктов меню необходимо воспользоваться кнопками вправо и влево
на пультедистанционного управления проигрывателя.
- регулировка резкости изображения
:
- регулировка яркости, контраста, и насыщенности
“”“”
31
МЕНЮ НАСТРОЕК DVD ПРОИГРЫВАТЕЛЯ
Дополнительные настройки
AUDIO
- язык диалогов в фильмах
Укажите один из языков, который следует выбирать по умолчанию для озвучивания диалогов
фильма, если на диске диалоги записаны на нескольких языках, один из которых соответствует
текущему значению AUDIO.
SUBTITLE
Укажите один из языков, который следует выбирать по умолчанию для отображения субтитров
к фильму, если на диске субтитры записаны на нескольких языках, один из которых
соответствуеттекущему значению SUBTITLE.
DISC MENU
Укажите один из языков, который следует выбирать по умолчанию для отображения меню
диска, если на диске меню записано на нескольких языках, один из которых соответствует
текущему значению DISC MENU.
PARENTAL
Описание этого пункта меню настроек приведено в разделе «УСТАНОВКА ЗАЩИТЫ
ФИЛЬМОВ ОТ ПРОСМОТРАДЕТЬМИ».
PASSWORD
Установка и смена пароля актуальна, когда Вы хотите защитить отдельные DVD диски от
просмотра детьми. Для этого сначала необходимо ввести текущий пароль (по умолчанию на
фабрике установлен 3308). А после этого - новый пароль в виде комбинации любых четырех
чисел.
Следуетучитывать, что защита DVD диска от просмотра детьми возможна только в том случае,
если при записи диска на него нанесли специальную метку возрастного ценза, а в настройках
проигрывателяустановленпароль и определенный возрастной ценз.
DEFAULT
При выборе этого пункта меню настроек все изменения, которые ранее были осуществлены
пользователем обнулятся, и вместо них для всех настроек будут установлены значения,
соответствующие фабричным.
- язык субтитров к фильму
- язык меню диска
- возрастной ценз
- пароль
- возврат к фабричным настройкам
32
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ
АККУМУЛЯТОРА
Подключение аккумулятора
Перед подключением аккумулятора необходимо убедиться в том, что DVD проигрыватель
обесточен.
Для стыковки аккумулятора с проигрывателем необходимо держать проигрыватель и
аккумулятор верхними панелями вверх, состыковать четыре направляющие,
расположенные на задней поверхности аккумуляторе (там же, где находятся контакты
питания), с соответствующими пазами на задней поверхности проигрывателя. Таким образом,
чтобы корпус аккумулятора прилегал к корпусу проигрывателя. После этого
необходимо потянуть аккумулятор в направлении «на себя», до упора, пока не
услышите щелчок замка фиксатора на аккумуляторе.
Для того чтобы отсоединить аккумулятор от проигрывателя, необходимо держать
проигрыватель нижней панелью вверх, отодвинуть язычок замка фиксатора,
расположенный на нижней панели аккумулятора в направлении от проигрывателя, плавно
потянуть аккумулятор в направлении «на себя», до упора, и отсоединить аккумулятор в
направлении от проигрывателя.
Для перезарядки аккумулятора необходимо при выключенном питании проигрывателя
(выключатель POWER на левой боковой поверхности проигрывателя должен находится в
положении OFF) подключить шнур питания, идущий от блока питания, к разъему питания на
аккумуляторе. При этом, индикатор заряда аккумуляторабудетсветиться красным цветом.
плавно
Пожалуйста, зарядите аккумулятор перед первым включением в
качестве автономного питанияDVD проигрывателя.
плотно
полностью
аккуратно
плавно
Индикатор заряда аккумулятора
Разъем питания на аккумуляторе
33
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ
АККУМУЛЯТОРА
Обслуживание аккумулятора
Обычно, полное время зарядки аккумулятора составляет 4-5 часов. Первую зарядку
аккумулятора желательно осуществлять в течениепримерно 12 часов, и полностью соблюдать
требования по температуре и влажности окружающей среды для первых трех перезарядок
аккумулятора. При выходе температуры окружающей среды за пределыот +10 до +35 градусов
по Цельсию, время зарядкиаккумулятора увеличивается.
При полной зарядке аккумулятора, цвет индикатора заряда аккумулятора меняется на
зеленый.
Аккумулятор рассчитан примерно на 300 циклов перезарядки. Одной зарядки аккумулятора
хватаетпримерно на 2.5 часа работыпроигрывателяв режиме воспроизведения.
Пожалуйста, никогда не включайте перезарядку аккумулятора, если перед этим он был
полностью заряжен.
Для обеспечения максимального срока эксплуатацииаккумулятора, заряд аккумулятора перед
следующейперезарядкой необходимовырабатывать полностью.
Хранить аккумулятор необходимо при температуре от -20 до +45 градусов по Цельсию, при
влажности не более 85%. Следует учитывать, что при длительном хранении заряд
аккумулятора теряется.
При длительном хранении без интенсивной эксплуатации, необходимо перезаряжать
аккумулятор не реже одногораза в год.
34
НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ
Отсутствует питание
Отсутствует изображение или звук
Качество видеоизображения
заметно ухудшено
Черно-белое изображение при
воспроизведении цветного
фильма
Проигрыватель не воспроизводит
диски
Проверьте подключение сетевого шнура блока
питания, и шнура питания, идущего от блока питания
к проигрывателю.
При воспроизведении через телевизор, проверьте
правильность подключения к телевизору аудио
кабеля, и обычного видео или S-Video кабеля.
При воспроизведении через телевизор, проверьте
правильность настройки системы цветности
PAL/NTSC на телевизоре.
При воспроизведении через телевизор, проверьте
отсутствие повреждений контактов разъемов видео
кабеля.
Проверьте совместимость проигрывателя с форматов
записи на диске.
Проверьте правильность загрузки диска в
проигрыватель (стороной записи вниз).
Очистите поверхность записи диска от пыли.
Произведите «сброс» всех параметров меню
настроек проигрывателя к первоначальным
фабричным установкам.
Примечание:
l Срок службы данного изделия составляет 5 лет.
35
XORO by MAS Elektronik AG
Blohmstrasse 16/20
21079 Hamburg, Germany
Tel.: +49 (040) 77 11 09 17
Fax: +49 (040) 76 73 35 15
xoro@mas.de
www.xoro.de
Loading...
