l Встроенный декодер Dolby Digital, обеспечивающий в домашних условиях качество звука
аналогичное кинотеатральному.
l Уникальная система защиты лазерной головки от перегрузок, удваивающая срок
эксплуатации системы.
l Специальный пылезащищенный антистатический корпус DVD проигрывателя с системой
форсированной коррекции ошибок и повышенной прочностью.
l Полнофункциональная операционная система DVD проигрывателя поддерживающая
множество полезных функций и дружественный интерфейс пользователя.
l Интегрированный DVD проигрыватель и шести канальный усилитель мощности класса Hi-Fi.
О Вашем DVD проигрывателе
Следующая информация поможет Вам получить наибольшее удовольствие от использования
Вашего домашнего кинотеатра.
Наилучшее расположение
Устрой ство следует разместить на проч ной, ровной поверхности вдали от
видеомагнитофонов, стерео систем, радиоприемников или больших громкоговорителей, так
как магнитный поток от этих устройств может стать причиной искажения звука и плохого
изображения. Если устройство разместили в шкафу, убедитесь, что, по крайней мере, одна
сторона полностью открыта для необходимой вентиляции.
Сохранение наилучшего качества изображения
DVD проигрыватель это технически сложное устройство. Если оптические собирающие линзы
и части механизма загрузки дисков загрязняются или изнашиваются, то качество изображения
ухудшается. Для сохранения наилучшего качества изображения регулярная проверка и
техническое обслуживание рекомендуются каждые 1000 часов использования (в зависимости
от среды эксплуатации). Для разъяснения деталей обращайтесь к дилерам.
Используемые диски
Этот DVD проигрыватель использует следующие типы дисков: DVD, DVD+R(W), DVD-R(W),
MPEG4, MP3, CD, CD-R и CD-RW с возможностью коррекции ошибок. Он также способен
воспроизводить картинки с CD дисков и цифровые фотоальбомы. Проигрыватель
поддерживает 8 языков меню, до 32 языков субтитров и обеспечивает возможность
рассматривать воспроизводимое изображение под разными углами зрения. Он легко
настраивается с помощью экранного меню. Проигрыватель содержит полноценный процессор,
поддерживающий обновление программного обеспечения.
Цифровой аудио выход
Наличие у проигрывателя коаксиального цифрового выхода позволяет при помощи
единственного кабеля подсоединять внешний шестиканальный усилитель мощности или
процессор со встроенным декодером Dolby Digital с Вашим DVD проигрывателем.
Аналоговый аудио выход
Встроенный шестиканальный усилитель мощности и легко подключаемая система
громкоговорителей избавляют Вас от необходимости использовать дополнительный внешний
усилитель.
Система защиты лазерной головки от перегрузки
Чтобы продлить срок службы лазерной головки, устройство содержит уникальную систему
защиты лазерной головки от перегрузки, гарантирующей постоянный лазерный поток.
Значок молнии в треугольнике означает
предупреждение пользователя о высоком
напряжении внутри корпуса, которое может
привести к удару электрическим током.
Значок восклицательного знака в треугольнике
напоминает пользователю о необходимости
внимательного чтения инструкции для
правильного управления системой.
Предостережение: Во избежание риска возникновения пожара или поражения электрическим
током не допускайте использования этой системы под дождем или в сыром месте. Никогда не
вскрывайте аппаратуру, так как это может привести к контакту с деталями, находящимися под
высоким напряжением. При необходимости ремонта обращайтесь к квалифицированным
специалистам сервисного центра.
Внимание: Во избежание поражения электрическим током плотно вставляйте вилку шнура
электропитания в розетку электропитания.
Внимание: DVD проигрыватель содержит лазерную систему. Чтобы предотвратить прямое
попадание на Вас лазерного луча, не вскрывайте корпус прибора. Видимая лазерная радиация
присутствует, только когда корпус открыт. Не вглядывайтесь пристально в луч лазера. Кроме
того, применение регулировок, настроек или выполнение операций отличных от тех, которые
описаны в руководстве, может привести к опасному радиационному воздействию.
Чтобы быть уверенным в правильной эксплуатации системы, пожалуйста, прочтите
внимательно это руководство пользователя и сохраняйте его как справочную информацию.
Основные требования безопасности
5
6
КОМПЛЕКТАЦИЯ
Комплектация проигрывателя аксессуарами
Откройте упаковку и убедитесь в наличии следующих аксессуаров:
POWERPOWERPOWER
OPEN/CLOSEPLAY/PAUSE STOP PREV NEXT
DVD проигрыватель
5.1 акустическая система
Акустические провода
Аудио / Видео кабель RCA
USBCARD
DVD/USB/CARD
VOL+VOL-
MIC
1 2
Пульт дистанционного
управления (ПДУ)
Два Элемента питания
Тип “ААА”, 1.5 В
Руководство по эксплуатации
FM антеннаAM антенна
Гарантийный талон
7
ИСПОЛЬЗОВАНИЕ ДИСКОВ
Эта страница содержит полезную информацию относительно оперирования, чистки и
хранения дисков, используемых в этом проигрывателе.
Правила работы с дисками
l Не прикасайтесь к проигрываемой стороне диска.
l Не прикрепляйте бумагу или липкую ленту к дискам.
l Ничего не приклеивайте и не пишите на поверхности диска. Предохраняйте диск от следов
пальцев.
l Всегда берите диск за центр и края.
Чистка
l Следы пальцев и загрязнения на диске могут стать причиной ухудшения изображения
и/или звука. Протрите диск от центра к краям при помощи мягкой ткани. Всегда содержите
диск чистым.
l Если Вы не можете стереть загрязнение, легкими движениями протрите его слегка
увлажненной мягкой тканью и напоследок протрите сухой.
l Не используйте любой тип растворителя, например: растворители красок, бензол, серийно
выпускаемые очистители или спрей-антистатик для виниловых покрытий.
Хранение
l Не храните диски в местах прямого попадания солнечных лучей или вблизи источников
тепла.
l Не храните диски в местах повышенной влажности и повышенного содержания пыли.
l Храните диски в вертикальном положении в коробке. Складирование или размещение
различных предметов снаружи около коробки с дисками может привести к их
деформированию.
8
КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ
Фронтальная панель
POWERPOWER
POWERPOWER
OPEN/C LOSE
OPEN/C LOSE
PLAY/PAU SE
PLAY/PAU SE
PREV NEXT
STOP
PREV NEXT
STOP
USBCARD
DVD/US B/CAR D
DVD/US B/CAR D
VOL+VOL-
MIC
1 2
12
1. Кнопка включения и выключения питания
Перед тем как подключить сетевой шнур к розетке электропитания, убедитесь в
правильности подсоединения всех компонентов домашнего кинотеатра.
Для вк л ючен ия питан ия нажми те кнопк у PO WER на фронтально й п анел и
проигрывателя.
При первом включении системы могут возникнуть помехи от других электронных
приборов, подключенных к той же электрической сети. В этом случае, подключите
сетевой шнур проигрывателя к другой розетке электропитания, не несущей
дополнительной нагрузки.
2. OPEN/CLOSE
Эта кнопка используется для управления загрузчиком дисков в режиме DVD.
3. PLAY/PAUSE
Эта кнопка используется для начала воспроизведения или паузы во время
воспроизведения в режиме DVD.
4. STOP
Остановка воспроизведения. Нажатие после кнопки Play позволяет возобновить
воспр оизведени е последнего фрагмента. Повторное нажат ие останавл ива ет
воспроизведени
5. PREV
Переход к предыдущему разделу/треку в режиме DVD.
6. NEXT
Переход к следующему разделу/треку в режиме DVD.
7. Источник входного сигнала.
Эта кнопка используется для определения источника входного сигнала. (Примечание:
Выбираемый источник должен соответствовать одному из фактически использованных
разъемов на задней панели проигрывателя).
8. Громкость
Эта ручка используется для регулирования уровня громкости. Она изменяет уровень
громкости сразу всех шести каналов одновременно.
9. MIC VOLUME
Регулировк а уровня громкости микрофонных входов
10. Порт USB
Порт USB для считывания данных с внешнего носителя.
11. Слот для карт памяти.
12. Входы для подключения микрофонов.
9
КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ
Задняя панель
1. Разъем электропитания
Разъем для подключения сетевого шнура. Перед подключением сетевого шнура к
розетк е электр опита ния проверьте целост ность его вилки. Не до пуск а йте
пере к ручива н ия ш нура или его зажим а по с торонни м и пр едметами. Ваша
электрическая сеть должна удовлетворять следующим параметрам: переменный ток
100-240 В, частота 50~60Гц.
2. Центральный канал и канал сабвуфера
Четыре разъема для подключения центрального громкоговорителя и сабвуфера.
3. Тыловые каналы
Четыре разъема для подключения левого и правого тыловых громкоговорителей
окружающего звучания.
4. Фронтальные каналы
Четыре разъема для подключения левого и правого фронтальных или основных
громкоговорителей.
5. Вход для подключения внешней 5.1 акустической системы
6. Y, Cb/Pb, Cr/Pr. Компонентный видео выход.
7. Композитный (CVBS) видео выход
8. MR/ML. Стерео аудио выход
9. COAXIAL. Коаксиальный цифровой аудио выход.
10. S-VIDEO видео выход.
11. Оптический цифровой аудио выход
12. Антенна. Разъемы для подключения FM/AM антенны.
13. Разъем SCART.
10
КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ
Пульт дистанционного управления (ПДУ)
1. OPEN/CLOSE: открыть/закрыть загрузчик дисков
2. TUNER: выбор радио тюнера в качестве активного
источника аудио сигнала
3. D/U/C: последовательное нажатие выбирает режимы
работы устройства ; D - DVD проигрыватель, U - USB
порт, C - устройство считывания карт памяти
4. p: перемещение курсора вверх
5. FM MODE: выбор режима вещания в диапазоне FM
(стерео или моно)
6. t: перемещение курсора влево
7. q: перемещение курсора вниз
8. MEMO: сохранения радиостанции в памяти
проигрывателя
9. PLAY: начало воспроизведения диска
10. PAUSE/STEP: пауза при воспроизведении диска
11. VOL+/-: увеличение/уменьшение общей громкости
12. NEXT: переход к предыдущей записи
13. PREV: переход к следующей записи
14. ZOOM: масштабирование изображения на экране
15. PROG: программирование последовательности
воспроизведения записей
16. TITLE: оглавление фильма (меню разделов)
17. GOTO: переход к другому разделу фильма
18. N/P: выбор системы цветности NTSC/PAL
19. SUBTITLE: выбор языка субтитров к фильму на
диске
20. RESUME: продолжение воспроизведения с момента
на котором воспроизведение было приостановлено
21. RETURN: возврат к предыдущему разделу меню
22. REPEAT: повторное воспроизведение главы /
раздела / диска
23. STANDBY: режим ожидания
24. EQ: выбор режимов эквалайзера
25. MUTE: отключение звука
26. 0-9, +10: числовые кнопки
27. SETUP: вызов меню настроек DVD проигрывателя
28. PRE/TUN: включение/выключение режима
прослушивания сохраненных радиостанций.
29. u: перемещение курсора вправо
30. ENTER: подтверждение выбора
31. AUTO: автоматический поиск радио станций
32. SТОР: остановка воспроизведения диска
33. CH+/CH-: следующий/предыдущий канал
34. FWD: ускоренное воспроизведение в прямом
направлении
35. FBW: ускоренное воспроизведение в обратном
направлении
36. А-В: выбор и повторное воспроизведение фрагмента
записи от точки А до В
37. SLOW: замедленное воспроизведение в прямом и
обратном направлениях
38. MENU: экранное меню диска
39. DISPLAY: вывод на экран информации о
воспроизведении
40. AUDIO: выбор языка речевых диалогов в фильме
41. ANGLE: выбор ракурса съемки
42. CH.SET: регулировка громкости каналов
43. PROLOGIC: изменение звукового поля с 2х
канального на 5.1 канальное
44. R/L: выбор правого или левого канала для Караоке
11
КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ
Подготовка ПДУ к работе
Установка элементов питания
Примечания к эксплуатации ПДУ
1. ПД У н ео бх о д и мо н ап ра вл я ть
непосредственно на инфракрасный
сенсор DVD проигрывателя.
2. Не бросайте и не подвергайте ударам
ПДУ.
3. Не оставляйте ПДУ вблизи источников
повы ш енной те мперат уры или
влажности.
4. Не допускайте попадания жидкости на
ПДУ.
5. Не разбирайте ПДУ.
Условия работоспособности ПДУ
POWERPOWERPOWER
Примечания к элементам питания ПДУ
Неправильная эксплуатация элементов
питания может привести к вытеканию
электролита и коррозии элементов питания.
Для правильной эксплуатации:
1. Не устанавливайте элементы питания в
ПДУ с нарушением полярности.
2. Не используйте для совместной установки
в ПДУ элементы питания разных типов
или сочетание старых и новых.
3. Если ПДУ не используется в течение
длительного времени, удалите элементы
питания из ПДУ.
4. Если ПДУ работает некорректно,
замените элементы питания на новые.
5. Если из элементов питания вытек
электролит, аккуратно протрите отсек
элементов питания в ПДУ и установите
новые элементы питания.
OPEN/CLOSEPLAY/PAUSE STOP PREV NEXT
USB CARD
DVD/USB/CARD
VOL+VOL-
MIC
1 2
12
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Телевизор
DVD проигрыватель
КОМПОНЕНТНЫЙ
ВИДЕО ВЫХОД
ЛИНЕЙНЫЙ
ВЫХОД НА
САБВУФЕР
КОМПОЗИТНЫЙ
ВИДЕО ВЫХОД
S-VIDEO ВЫХОД
Рекордер
КОАКСИАЛЬНЫЙ
СТЕРЕО АУДИО
ВЫХОД
Notes:
l Разъемы у DVD проигрывателя находятся на тыловой панели. Внимательно читайте и следуйте
инструкциям пользователя у видео и аудио устройств, которые хотите подсоединить к этому
проигрывателю; Не подсоединяйте аппаратуру к электросети, пока всё не будет должным образом
соединено;
l Красный разъем (обозначенный R) используется для подсоединения правой колонки. Белый разъем
(обозначенный L) используется для подсоединения левой колонки. Желтый разъем для видео сигнала.
Убедитесь в правильном соединении. Неправильное подсоединение может стать причиной шума,
плохого изображения или стать причиной поломки аппаратуры;
l Не перекручивайте AV шнур с другими кабелями, такими как шнур электропитания или шнуры
громкоговорителей, так как это может стать причиной плохого изображения и/или некачественного
звука.
АУДИО ВЫХОД
ОПТИЧЕСКИЙ АУДИО ВЫХОД
13
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Громкоговорители
Конфигурация и регулировка громкоговорителей системы окружающего звучания
является важным моментом. Чтобы правильно соединить громкоговорители с
послед ующи м полу чени ем макс имального удо вол ьствия от про слуш иван ия,
обратитесь к главе “Регулировка громкоговорителей” в этом руководстве.
Система окружающего звучания.
Фронтальные или основные правый и левый громкоговорители; центральный
громкоговоритель.
l Эти три громкоговорителя обеспечивают формирование пространственного звук а и
формируют динамический эффект. Основное речевое сопровождение фильмов
воспроизводится через эти громкоговорители.
Тыловые громкоговорители.
l Эти два громкоговорителя обеспечивают аудио динамический эффект 3-D и
создают особую атмосферу, так как создают тыловой звуковой фон.
Сабвуфер.
l Обеспечивает глубокий и мощный бас, добавляя яркий аспект реализма.
Примечание:
l Для получения оптимального эффекта окружающего звучания фонограмма,
запи с анная для центра л ьного гром к о говори теля и сабву ф ера, должн а
транслироваться и для фронтальных и для тыловых 3-D громкоговорителей.
14
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Регулировка громкоговорителей
Иде альн ая конфи гура ция гром кого вори тел ей окру жающего звучани я может
существенно различаться в зависимости от размеров помещения и материала стен.
Советы:
l Фронтальные или основные громкоговорители и центральный громкоговоритель
следует размещать на одном и том же уровне и таким образом, чтобы звук был
ориентирован в сторону ушей слушателя.
l 3D круговой звук или тыловые громкоговорители следует размещать на 60-90см
выше уровня ушей слушателя.
l Сабвуфер может быть расположен в любом месте помещения, так как его
положение создает небольшой эффект на восприятие слушателя. Чтобы получить
оптимальный эффект от звучания басов, присутствие сабвуфера рекомендуется
для комплекта домашнего кинотеатра.
1. Телевизор или экран
2. Фр о н та л ьн ый ил и ос н о вн ой ле в ы й
громкоговоритель
3. Сабвуфер
4. Центральный громкоговоритель
5. Фронталь н ы й или основной п равый
громкоговоритель
6. Левый громкоговоритель 3-D кругового
звучания (тыловой)
7. Правый громкоговоритель 3-D кругового
звучания (тыловой)
8. Позиция наблюдателя
1
3
2
6
4
8
5
7
15
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подсоединение громкоговорителей
Ваш DVD проигрыватель обеспечивает оптимальное
качество звука, когда импеданс (сопротивление)
используемых громкоговорител ей соответствует
параметрам усиления.
Важно
l Минимальное сопротивление для каждого из пяти
сателлитных громкоговорителей - 4 Ом; для
сабвуфера 8 Ом;
l Если Вы хотите испол ьзовать только один
громкоговоритель или слушать монофоническую
м у з ыку, н е под с ое ди няйт е п арал л ел ьн о
громкоговорители к левому и правому терминалам.
Пояснения смотрите на рисунке.
Подсоединение кабелей громкоговорителей
1. Снимите примерно 1 см. изоляции кабеля (Рис.1).
2. Закрутите конец провода (Рис.2).
3. Откройте блочный кабельный соединитель нажатием
на наконечник (Рис.3).
4. Вставьте конец кабеля в разъем (Рис.4).
5. Освободите наконечник; убедитесь, что кабель прочно
вошел в разъем (Рис.5).
Примечание: Чтобы избежать короткого замыкания и повреждения схемы, нужно правильно
сориентировать + и - у кабелей громкоговорителей.
ТЫЛОВОЙ
ГРОМКОГОВОРИТЕЛЬ
ОСНОВНОЙ
ГРОМКОГОВОРИТЕЛЬ
16
ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
УСИЛИТЕЛЬ
САБВУФЕРА
ТЫЛОВОЙ
ГРОМКОГОВОРИТЕЛЬ
ОСНОВНОЙ
ГРОМКОГОВОРИТЕЛЬ
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подсоединение антенны
В некоторых зданиях и при определенных условиях поймать радиосигналы бывает трудно. В
таких случаях помогают специальные антенны. Они предназначены для использования только
внутри помещения.
Рамочная антенна AM диапазона.
Рамочная антенна AM диапазона должна устанавливаться в том направлении, которое
обеспечит наиболее чистый прием. Размещайте ее как можно дальше от DVD проигрывателя,
телевизора, громкоговорителей и кабелей питания. Если прием все-таки плохой, то Вам
необходима внешняя антенна.
Подсоединение рамочной антенны
AM диапазона.
1. Удерживайте рычажок антенны
2. Вставьте конец кабеля в гнездо
3. Отпустите рычажок
Определите позицию антенны для
наилучшего приема.
Антенна FM диапазона.
Антенну FM диапазона нужно растянуть на максимальную длину в направлении,
обеспечивающем наиболее чистый сигнал. Закрепите антенну так, чтобы ее концы были
направлены в сторону, где искажения минимальны. Если прием все-таки плохой, то Вам
необходима внешняя антенна.
Коаксиальный кабель (75 ОМ)
FM
Коаксиальный кабель (75 ОМ)
Внешняя антенна
FM диапазона
1
AM
FM
2
3
Внешняя антенна
AM диапазона
17
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подсоединение к электросети
POWER
POWERPOWER
OPEN/C LOSE
PLAY/PAU SE
PREV NEXT
STOP
USBCARD
DVD/US B/CAR D
VOL+VOL-
MIC
1 2
Перед тем как подключить сетевой шнур к розетке электропитания, убедитесь в
правильности подсоединения всех компонентов домашнего кинотеатра.
Для включения питания нажмите кнопку POWER на фронтальной панели DVD
прои г р ы в а т ел я . При эт о м должен засветиться дисплей проигры в ателя,
расположенный на фронтальной панели.
При первом включении системы могут возникнуть помехи от других электронных
приборов, подключенных к той же электрической сети. В этом случае, подключите
сетевой шнур проигрывателя к другой розетке электропитания, не несущей
дополнительной нагрузки.
ОСНОВНЫЕ ОПЕРАЦИИ
Выбор источника сигнала.
1. Для выбора нужного источника аудио сигнала, нажмите на ПДУ системы одну из
кнопок: D/U/C, TUNER. Соответствующий выбранному источнику символ появится
на дисплее проигрывателя.
2. После нажатия кнопки TUNER, начнется воспроизведение сигнала последней
прослушиваемой радиостанции.
Примечание: Сигнал от источника не будет воспроизводиться проигрывателем, пока
источник этого сигнала не будет активирован при помощи одной из указанных кнопок.
Регулировка уровня звука
Необходимый уровень громкости можно установить либо при помощи ручки
регулировки громкости, расположенной на фронтальной панели проигрывателя, либо
при помощи соответствующих кнопок на ПДУ системы.
Отключение звука
Для временного отключения звука используется кнопка MUTE на ПДУ системы.
Повторное нажатие этой кнопки возобновляет звуковой сопровождение.
18
ОСНОВНЫЕ ОПЕРАЦИИ
Использование радио тюнера
Ручной поиск, настройка и сохранение радиостанций.
1. Нажмите несколько раз кнопку TUNER для выбора
требуемого диапазона (AM или FM).
2. При помощи кнопок p / q настройтесь на
радиостанцию. Радиочастота будет изменяться при
каждом нажатии на кнопку. После настройки на одну
из станций, ее сигнал будет отображен на дисплее
проигрывателя.
3. Для быстрого автоматического поиска ближайшей
станции в данн ом диапазоне нажмите и
удерживайте одну из кнопок p / q около 2 секунд. Проигрыватель
начнет автоматический поиск следующей станции и остановится
после ее обнаружения.
4. Для сохранения найденной станции в памяти проигрывателя
нажмите кнопку MEMO. После это порядковый номер, выделяемый
проигрывателем для сохраняемой станции, будет несколько секунд
мигать на дисплее. Нажмите кнопку MEMO еще раз для
подтверждения сохранения.
5. Для уменьшения помех при приеме неустойчивых программ в
диапазоне FM-stereo, нажмите кнопку FM MODE. При этом слово
STEREO исчезнет с дисплея. Выбранная программа будет
воспроизводиться в монофоническом режиме с подавлением
посторонних шумов. Для возобновления воспроизведения
программы в стереофоническом режиме нажмите кнопку FM MODE
еще раз.
Кнопка TUNER
Числовые кнопки
Автоматический поиск радиостанций.
Ваш проигрыватель может сохранять в памяти до 40 радиостанций в диапазоне AM или 50
радиостанций в диапазоне FM.
1. Нажмите кнопку uu FWD. На дисплее появится слово AUTO и проигрыватель начнет
автоматический поиск и сохранение в памяти радиостанций.
2. Найденные радиостанции будут сохраняться под возрастающими порядковыми
номерами, пока их общее количество в активном диапазоне не достигнет 50. При
сохранении в памяти очередной найденной радиостанции на дисплее несколько секунд
будет мигать ее порядковый номер и частота вещания.
3. После того как общее количество сохраненных радиостанций в активном диапазоне (AM
или FM) достигнет 40 , поиск остановится и ни одна дополнительная радиостанция не
сможет быть сохранена.
Прослушивание сохраненных радиостанций.
1. Нажмите несколько раз кнопку TUNER для выбора требуемого диапазона (AM или FM).
2. Нажмите кнопку PRE/TUN.
3. Выберете нужную вам радиостанцию, набрав при помощи цифровых кнопок ее номер.
Например, для прослушивания радиостанции с номером 5 просто нажмите кнопку «5». Для
прослушивания радиостанции с номером 17 нажмите последовательно кнопки «1» и «7».
4. Выбрать нужную станцию вы можете и при помощи кнопок.
4. Выбрать нужную станцию вы можете и при помощи кнопок p / q.
19
ОСНОВНЫЕ ОПЕРАЦИИ
Основные операции с DVD проигрывателем
Подключив к DVD проигрывателю телевизор или любое другое воспроизводящее
оборудование, Вы сможете наслаждаться просмотром DVD фильмов и прослушиванием
Ваших любимых аудио CD дисков и MP3 файлов.
Воспроизведение DVD дисков
Включите питание на телевизоре и включите на нем режим воспроизведения от источника A/V.
Если телевизор подключен к DVD проигрывателю при помощи кабеля SCART, убедитесь, что в
меню настроек телевизора в качестве источника сигнала установлен именно разъем SCART.
Если для качественного воспроизведения звукового сопровождения к DVD проигрывателю
подключен внешний усилитель мощности, то включите на нем питание и установить в меню
настроек один из режимов AC-3 или DVD.
Воспроизведение аудио дисков
Включите питание на аудио системе и
выберите в качестве источника звука
разъем, к которому подключен ваш DVD
проигрыватель. Если Ваша аудио система
не поддерживает формата окружающего
звучания Dolby Digital, то в меню настроек
DVD проигрывателя измените значение
параметра SPDIF с OUTPUT на OFF.

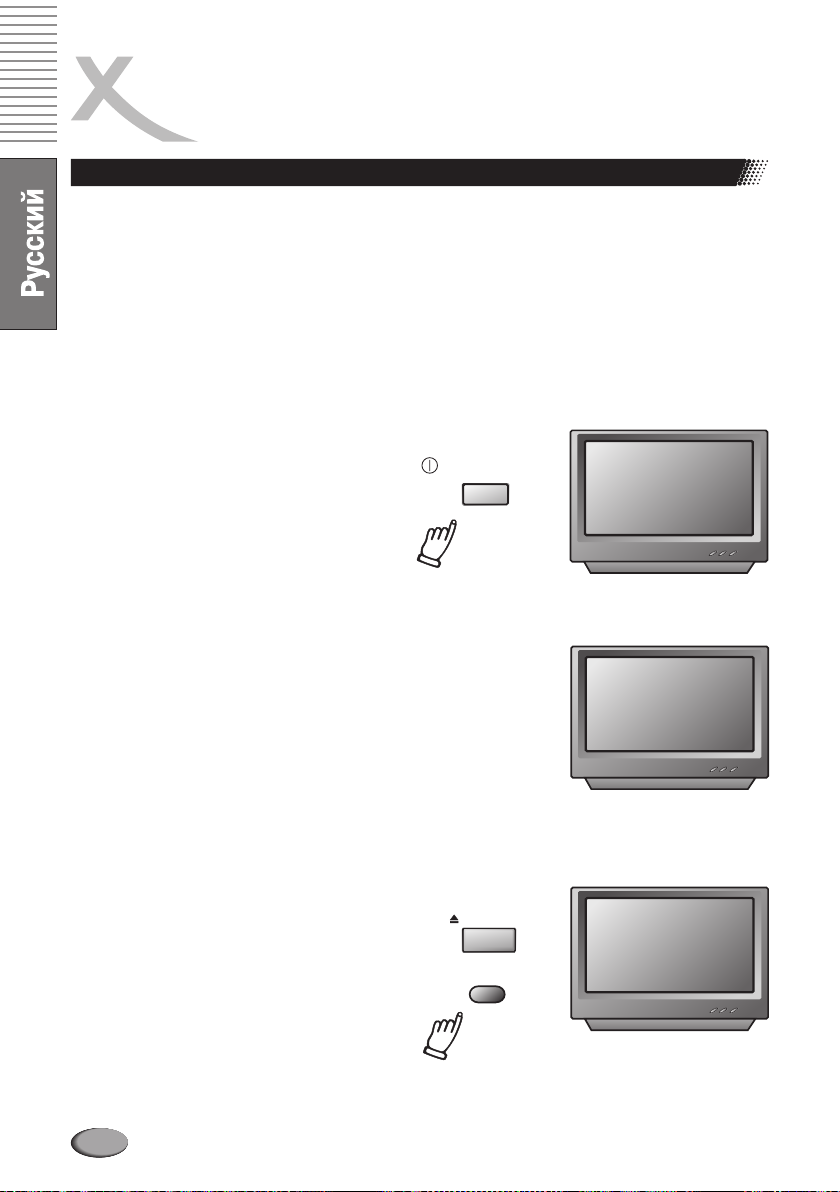

1. Н а ж м ит е к н о п к у P OW E R н а
ф р о н т а л ь н о й п а н е л и D V D
проигрывателя. На экране телевизора
(или другой воспроизводящей системы)
появится сообщение DISC LOADING.
Если в DVD про и г рывателе не
установлено никакого диска, то появится
сообщение NO DISC.
POWER
LOADING
NO DISC
2. Нажмите кнопку OPEN/CLOSE на
ф р о н т а л ь н о й п а н е л и D V D
проигрывателя или на ПДУ. Из DVD
проигрывателя выдвинется лоток
загрузчика дисков.
3. Аккуратно положите диск в лоток
загрузчика дисков. Сторона диска,
содержащая запись, должна оказаться
внизу.
Фронтальная панель
4. Нажмите кнопку OPEN/CLOSE на
ф р о н т а л ь н о й п а н е л и D V D
проигрывателя или на ПДУ для загрузки
диска в проигрыватель. Лоток загрузчика
дисков задвинется обратно в DVD
проигрыватель, и через некоторое время
в пр а в ом верх н е м углу э крана
отобразится тип загружаемого диска.
20
ПДУ
OPEN/CLOSE
OPEN/CLOSE
OPEN
ОСНОВНЫЕ ОПЕРАЦИИ
Основные операции с DVD проигрывателем
Как только проигрыватель распознает тип диска, он автоматически начнет его
воспроизведение. Если воспроизводится DVD диск, то на экране либо появится экранное DVD
меню либо сразу же начнется воспроизведение видеоряда. Аудио треки на CD аудио диске
будут воспроизводиться последовательно один за другим.
Примечания:
l Неаккуратная установка диска в лоток
загрузчика дисков может привести к его
повреждению. Это может вызвать и
некорректную работу самого DVD
проигры вателя. Не прилагайте
чрезмерных усилий при установке диска
в лоток загрузчика и не пытайтесь
установить в него ничего другого кроме
стандартных 5” DVD или CD дисков
.
Фронтальная панел ь
l Ник о гда не перемещ а й т е D V D
п р о и г р ы в а т е л ь в о в р е м я
воспроизведения, поскольку это может
привести к повреждению диска или
самого проигрывателя. Никогда не
прилагайте механических усилий для
выдвижения или задвижки лотка
загрузчика дисков. Используйте для
этой цели только кнопки OPEN/CLOSE
н а ф рон т а льн о й па н ел и DVD
проигрывателя или на ПДУ.
Фронтальная панель

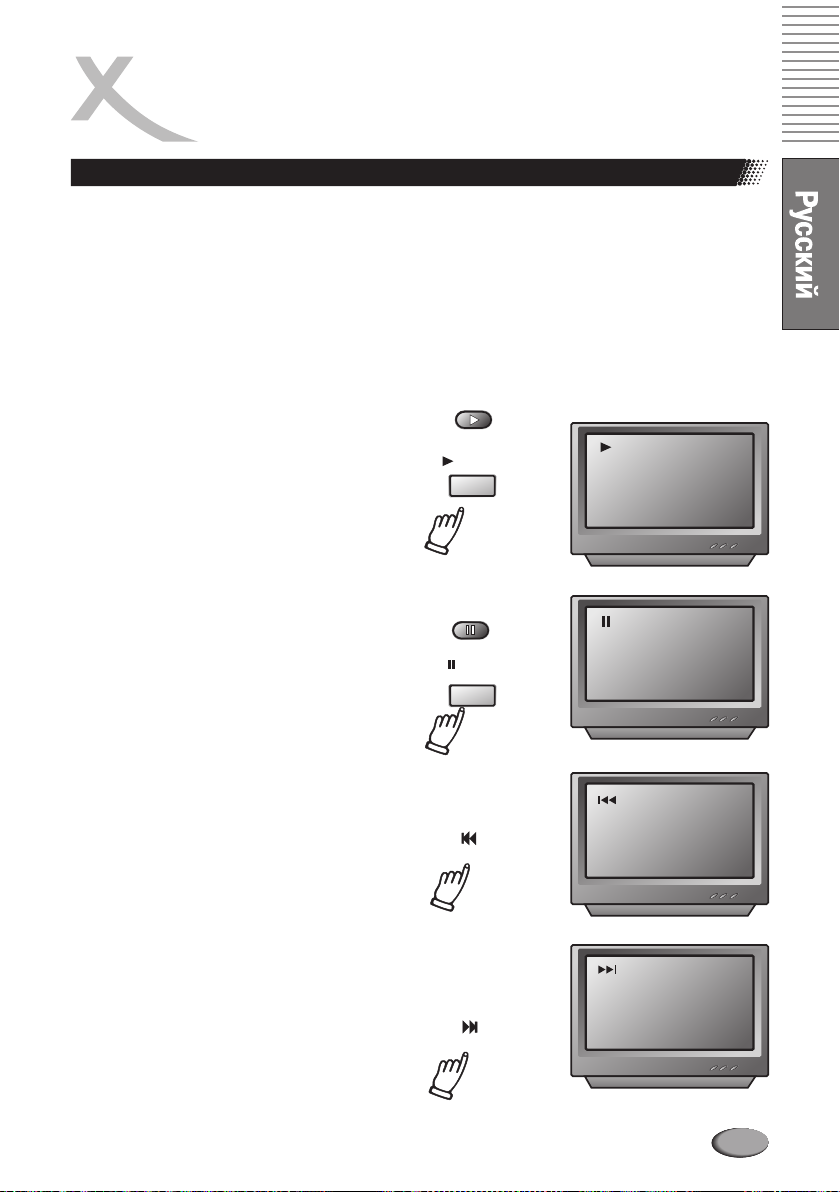

PLAY
ПДУ
PLAY
PAUSE
ПДУ
PAUSE
Д л я в р е м е н н о й п р и о с т а н о в к и
воспроизведения нажмите кнопку PAUSE.
5. Выбор трека для воспроизведения.
Для перехода к следующему или
п р еды дущ е му т ре к у н а жм и те
соответственно кнопку | NEXT или
PRE V |. Для возоб новл ения
tt
uu
воспроизведения нажмите кнопку PLAY.
Переход к предыдущему треку:
Переход к следующему треку:
ПДУ
ПДУ
21
ОСНОВНЫЕ ОПЕРАЦИИ
Основные операции с DVD проигрывателем
6. Быстрое воспроизведение в прямом или
обратном направлении.
Ваш DVD проигрыватель поддерживает
быстрое воспроизведение в прямом или
обратном направлении со скоростями
2х, 4х, 8х, 16х. Для активации данной
функции достаточно просто нажать одну
из кнопок FWD или FBW на ПДУ.
uutt
Скорость воспроизведения меняется
циклически при каждом следующем
нажатии на выбранную кнопку. Для
возобновления нормальной скорости
воспроизведения нажмите кнопку PLAY.
Запоми нани е места приостан овки
воспроизведения
Ва ш DV D пр оигрыватель позволяет
остановить воспроизведение в любой
момент времени, а затем возобновить
воспроизведение непосредственно его с
места остановки. Нажмите кнопку STOP на
ПДУ для остановки воспроизведения.
Проигрыватель запомнит место остановки
воспроизведения. Для возобновления
просмотра наж мите кнопку PLAY и
проигрыватель продолжит воспроизведение
точно с место его остановки. (Эта функция
не работает при воспроизведении MP3
дисков).
При воспроизведении DVD дисков иногда
бывает необходимо вызвать меню диска при
помощи нажатия кнопки MENU или кнопки
TITLE. В этом случае проигрыватель также
з а п о м н и т м е с т о о с т а н о в к и
воспроизведения. Для возобновления
просмотра просто нажмите кнопку PLAY и
проигрыватель продолжит воспроизведение
точно с место его остановки.
2X
2X
PLAY
Замедленное воспроизведение
Ваш DVD проигрыватель поддерживает
замедленное воспроизведение в прямом
или обратном направлении со скоростями
1/2, 1/4, 1/8 1/16, нормальная. Скорость
воспроизведения меняется циклически при
каждом следующем нажатии на кнопку
SLOW. Для возобновления нормальной
скорости воспроизведения нажмите кнопку
PLAY.
22
SLOW
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Отображение информации о воспроизводимом контексте
Во время воспроизведения содержимого диска можно отобразить на экран различную
информацию о разделах и главах диска и времени их воспроизведения.
1. Нажмите кнопку DISPLAY одни раз, и на
э к р а н е т е л е в и з о р а и л и
воспроизводящей системы отобразится
информация о во спро изводимом
разделе, воспроизводимой главе и
времени воспроизведения.
2. Нажмите кнопку DISPLAY еще раз, и на
экране отобразится оставшееся время
воспроизведения текущего раздела.
3. Нажмите кнопку DISPLAY третий раз, и
на э к ране о т о браз и тс я в ре мя
воспроизведения текущей главы.
4. Нажмите кнопку DISPLAY четвертый раз,
и на экране отобразится оставшееся
время воспроизведения текущей главы.
5. Нажмите кнопку DISPLAY еще раз, и вся
дополнительная информация исчезнет с
экрана.
23
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Системы цветности NTSC/PAL
Этот DVD проигрыватель поддерживает системы цветности, такие как NTSC и PAL. Если
в установках проигрывателя система цветности выбрана неверно, то это может вызвать
дрожание изображение или неверную цветопередачу. Обычно система NTSC
используется в Северной Америке, а система PAL в Европе. Для получения более
подробной информации о системах цветности обратитесь к руководству пользователя,
прилагаемому к Вашему телевизору.
Субтитры
Ваш DVD проигрыватель может отображать субтитры на 32 языках.
1. Нажмите кнопку SUBTITLE. На экране
появится меню субтитров. Выберете
нужный язык, нажимая кнопку SUBTITLE.
2. Нажимайте кнопку SUBTITLE пока меню
субтитров не исчезнет с экрана.
Примечание:
l Для использования данной функции,
диск должен содержать субтитры.
Угол обзора
Возможность изменять угол обзора позволяет зрителю полностью управлять просмотром и
наблюдать фильм с разных ракурсов.
1. Нажмите кнопку ANGLE на ПДУ. При
каждом нажатии угол обзора будет
изменяться.
2. Кнопку можно нажимать только в тот
момент, когда на экране мерцает иконка
наличия нескольких углов обзора для
данной сцены.
Примечание:
l Изменение угла обзора возможно
только для дисков содержащих сцены,
снятые под несколькими ракурсами.
ANGLE
1/4
24
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Язык речевых диалогов
Ваш DVD проигрыватель может воспроизводить фильмы со звуковым сопровождением на
разных языках.
1. Нажмите кнопку AUDIO. На экране
появится меню выбора языка речевых
диалогов. Выберете нужный язык,
нажимая кнопку AUDIO.
Примечание:
l Диск должен содержать речевые
диалоги на нескольких языках.
Разделы и главы диска
DVD диск обычно делится на разделы и главы. Ваш проигрыватель может быстро находить
требуемые разделы. Разделы могут быть найдены при помощи меню разделов, если оно
существует на этом DVD диске или при помощи прямого указания номера конкретного раздела.
Меню разделов диска
1. Нажмите кнопку TITLE. На экране появится меню разделов.
2. При помощи клавиш управления курсором / / / выберите нужный раздел. Можно
выбрать нужный раздел и набрав его номер при помощи цифровых клавиш ПДУ.
3. Нажмите кнопку ENTER. Начнется воспроизведение первой главы выбранного раздела.
p q t u
Примечание:
l Некоторые диски могут не поддерживать этой функции. Если на экране появятся
инструкции, отличные от изложенных, то следуйте им для выбора требуемого раздела.
Приведенная здесь последовательность действий соответствуют стандартным дискам.
Обычно последовательность действий сильно зависит от содержимого DVD диска. При
воспроизведении дисков в формате VCD 2.0, кнопка TITLE может использоваться для
возврата на верхний уровень экранного меню.
25
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Отображение времени воспроизведения
Этот DVD проигрыватель во время воспроизведения диска может отображать на экран
телевизора или воспроизводящей системы различную информацию. Для отображения
подобной информации надо нажать кнопку DISPLAY на ПДУ.
1. Нажмите эту кнопку один раз, и на экране
появится информация о разделах и
главах диска.
2. Нажмите эту кнопку еще раз, и на экране
появится время воспроизведения
текущей главы диска.
Режим выбора звукового трека MENU/PBC
При включенном режиме PBC выбрать для
воспроизведения звуковой трек можно
только из меню.
При выключенном режиме PBC выбрать для
воспроизведения звуковой трек можно,
набрав его номер при помощи цифровых
клавиш.
При воспроизведении DVD диска, нажатие
кнопки MENU обеспечивает вывод на экран
контекстного меню этого диска.
26
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Повторы
Ваш DVD проигрыватель позволяет при
помощи нажатия одной кнопки на ПДУ,
повторять воспроизведение последнего
раздела, главы/трека или отдельной сцены.
Возможно даже переключаться с повторения
раздела на повторение главы и т.д.
1. Выберите элемент, который собираетесь
повторить.
2. Нажмите кнопку REPEAT.
Каждое следующее нажатие кнопки REPEAT
вызывает циклическую смену режима
повтора: повтор раздела, повтор главы,
повтор всего диска, отключение режима
повтора.
Регулировка громкости каналов
Нажмите кнопку CH.SET на ПДУ и на экране
телевизора или отображающей системы
появится следующее сообщение:
VOL_L +00db
Нажмите кнопку CH.SET еще раз и на экране
появится сообщение:
VOL_R +00db
Нажмите кнопку CH.SET еще раз третийседьмой раз и на экране будут появляться
следующие сообщения:
При необходимости регулировки звука
одного из каналов, необходимо несколько
раз н а ж а т ь к н оп к у C H .S ET д л я
отображения на экране информации о
громкости этого канала и затем при
помощи кнопок VOL+ и VOL- установить
необходимый уровень громкости.
27
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Масштабирование
При обычном или замедленном воспроизведении фильма при помощи режима
масштабирования изображение может быть увеличено в четыре раза. Нажмите кнопку
ZOOM один раз для увеличения изображения в два раза. Следующее нажатия кнопки
ZOOM увеличивает изображение в 3 и в 4 раза соответственно. Последующие нажатия
кнопки ZOOM будут соответственно уменьшать изображение в 1/2, 1/3 и 1/4 раза.
Седьмое нажатие кнопки ZOOM восстановит нормальный масштаб изображения.
Общая громкость звучания
Громкость звучания DVD проигрывателя легко регулируется при помощи кнопок ПДУ.
Нажатие кнопки VOL+ увеличивает громкость, а нажатие кнопки VOL- уменьшает
громкость. Для временного отключения звука надо нажать кнопку MUTE. Повторное
нажатие кнопки MUTE возобновляет звучание с прежним уровнем громкости.
Порядок воспроизведения
Ваш DVD проигрыватель позволяет устанавливать порядок воспроизведения
отдельных треков прослушиваемого диска. Нажмите кнопку PROG, и на экране
появится специальное меню. Установите порядок воспроизведения при помощи
цифровых кнопок. Выберите раздел меню START и нажмите кнопку ENTER для начала
воспроизведения треков в установленном порядке. Для выхода из данного режима
воспроизведения нажмите кнопку PROG еще раз.
28
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Порядок работы с меню настроек
А) Нажмите кнопку SETUP, и на экране появится
основное меню настроек.
B) Используя кнопки / выберите нужную
страницу, и нажмите одну из кнопок / для
активации выбранной страницы. Например,
если вы хотите изменить параметры видео
отображения, нажмите один раз кнопку > для
выбора страницы и на экране появится ее
содержание.
С) При помощи кнопки выберите нужный
параметр. Нажмите кнопку ENTER и кнопку ,
после чего на экране появятся возможные
значения для выбранн ого п араметра.
Например, нажимая кнопку , выберите
параметр BRIGHTNESS (ЯРКОСТЬ) и нажмите
кнопку ENTER для подтверждения выбора.
Справа на экране появится меню с возможными
значениями этого параметра.
D) Для выхода из меню настроек выберите при
помощи кнопок / опцию меню Exit Setup и
нажмите кнопку ENTER или просто нажмите
кнопку MENU на ПДУ.
l DISC - CD или DVD диск,
l USB - внешнее USB устройство,
l CARDREADER - устройство чтения карт
памяти.
СИСТЕМА ЦВЕТНОСТИ
Этот параметр необходимо установить в
соответствии с системой цветности, используемой
в подключенном телевизоре.
Примечание:
l NTSC, в основном, используется в США.
Выберите PAL или AUTO.
ВИДЕО
Этот параметр необходимо установит ь в
соответствии с разъемом, к которому подключен
телевизор:
l P-SCAN YPbPr,
l INTERLACE-YUV,
l TV-RGB,
l S-VIDEO.
30
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка основных параметров
РЕЖИМ ОТОБРАЖЕНИЯ
В соответствии с режимом, установленным на
телевизоре, необходимо выбрать одно из значений
данного параметра :
l 16:9,
l 4:3LB,
l 4:3PS.
ПАРОЛЬ
Изначально режим пароля не активирован, и Вы не
можете устанавливать уровень родительского
контроля или изменять пароль. Чтобы иметь
возможность установки уровня родительского
контроля, необходимо сначала активировать режим
пароля. Для этого следует при помощи цифровых
кнопок ПДУ ввести пароль, установленный в
системе по умолчанию. Это 6666. Затем нажмите
кнопку ENTER для подтверждения. При изменении
пароля сначала система сначала предложит Вам
ввести старый пароль, и только потом предложит
ввести новое значение пароля. Введ ите
четырехзначное число (это Ваш пароль). Нажмите
подтверждение Вашего пароля, теперь он будет
работать по умолчанию. Но обращение к
PASSWO RD воз врати т прои з водс твенну ю
настройку.
УРОВЕНЬ РОДИТЕЛЬСКОГО КОНТРОЛЯ
Уровень родительского контроля или рейтинг - это
система ограничения доступа к воспроизведению
дисков. Она работает с DVD дисками, для которых
установлен рейтинг, что помогает контролировать
типы DVD дисков, просматриваемых членами
Вашей семьей.
31
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка основных параметров
УСТАНОВКА ПАРАМЕТРОВ ПО УМОЛЧАНИЮ
Эта опция восстанавливает значения всех
параметров, установленные на заводе.
Если Ваша система домашнего кинотеатра
работает не должным образом, то это может быть
результатом установки неправильных значений
системных параметров. В таком случае, прежде
всего, попробуйте активировать эту опцию, чтобы
посмот реть, во сста нови ло ли устр ойст во
нормальный рабочий режим.
Настройка языковых параметров
Доступные для настройки языковые параметры
показаны ниже:
ЯЗЫК ОСНОВНОГО МЕНЮ
Выберите опцию OSD LANGUAGE и, используя
кнопки / , выберите нужный язык основного
pq
меню. Для подтверждения нажмите кнопку ENTER,
и меню будет выведено на нужном выбранном
языке.
ЯЗЫК РЕЧЕВЫХ ДИАЛОГОВ В ФИЛЬМАХ
Выберите опцию AUDIO LANG и, используя кнопки
pq
/ , выберите нужный язык для речевых
диалогов. Для подтверждения нажмите кнопку
ENTER. Если на воспроизводимом диске доступен
выбранный язык, то он будет использован в
звуковом сопровождении.
32
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка языковых параметров

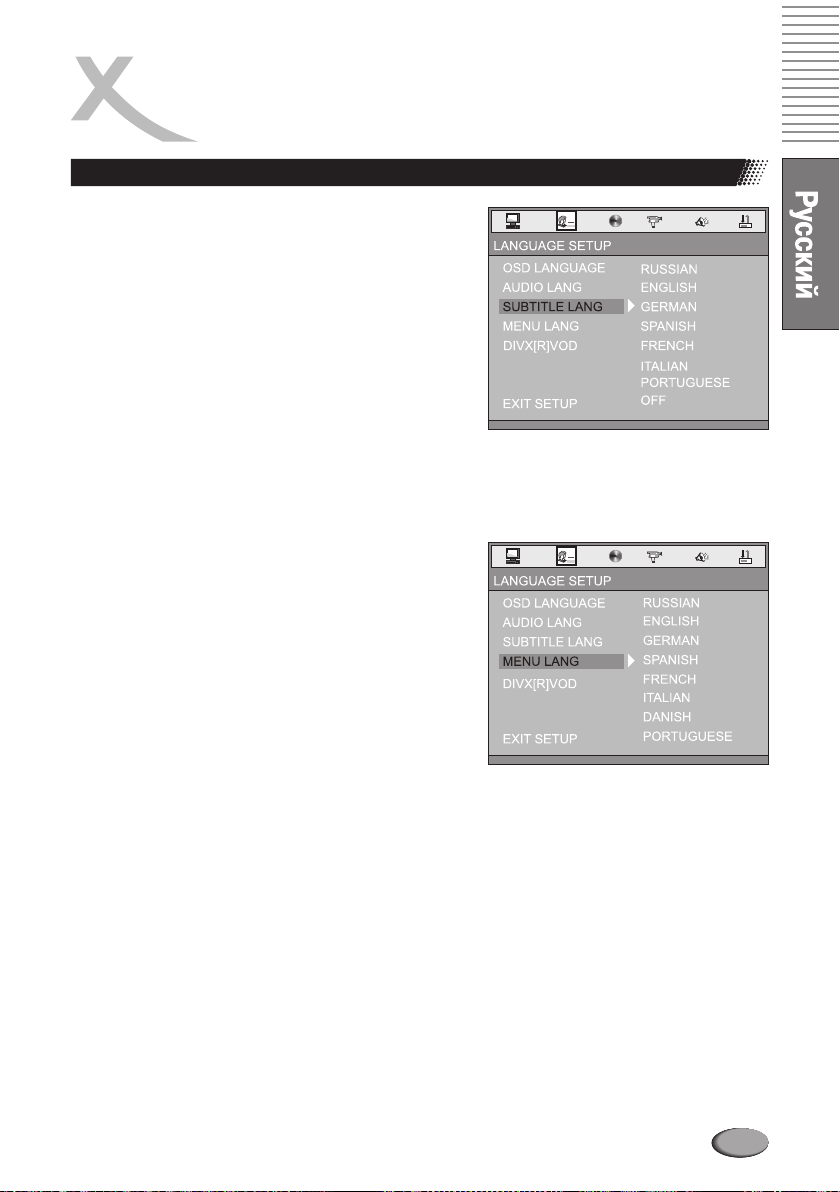

ЯЗЫК СУБТИТРОВ К ФИЛЬМУ
Выберите опцию SUBTITLE LANG и, используя
p q
кнопки / , выберите нужный язык субтитров. Для
подтверждения нажмите кнопку ENTER. Если на
воспроизводимом диске доступен выбранный язык,
то субтитры будут выводится на этом языке.
ЯЗЫК МЕНЮ ДИСКА
Выберите е опцию MENU LANG и, используя кнопки
p q
/ , выберите нужный язык для меню диска. Для
подтверждения нажмите кнопку ENTER. Если на
воспроизводимом диске доступен выбранный язык,
то меню диска будет выведено на нем.
Примечание:
l Если выбранный язык не поддерживается
диском, то будет и с п ользован яз ы к ,
установленный по умолчанию.
33
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ

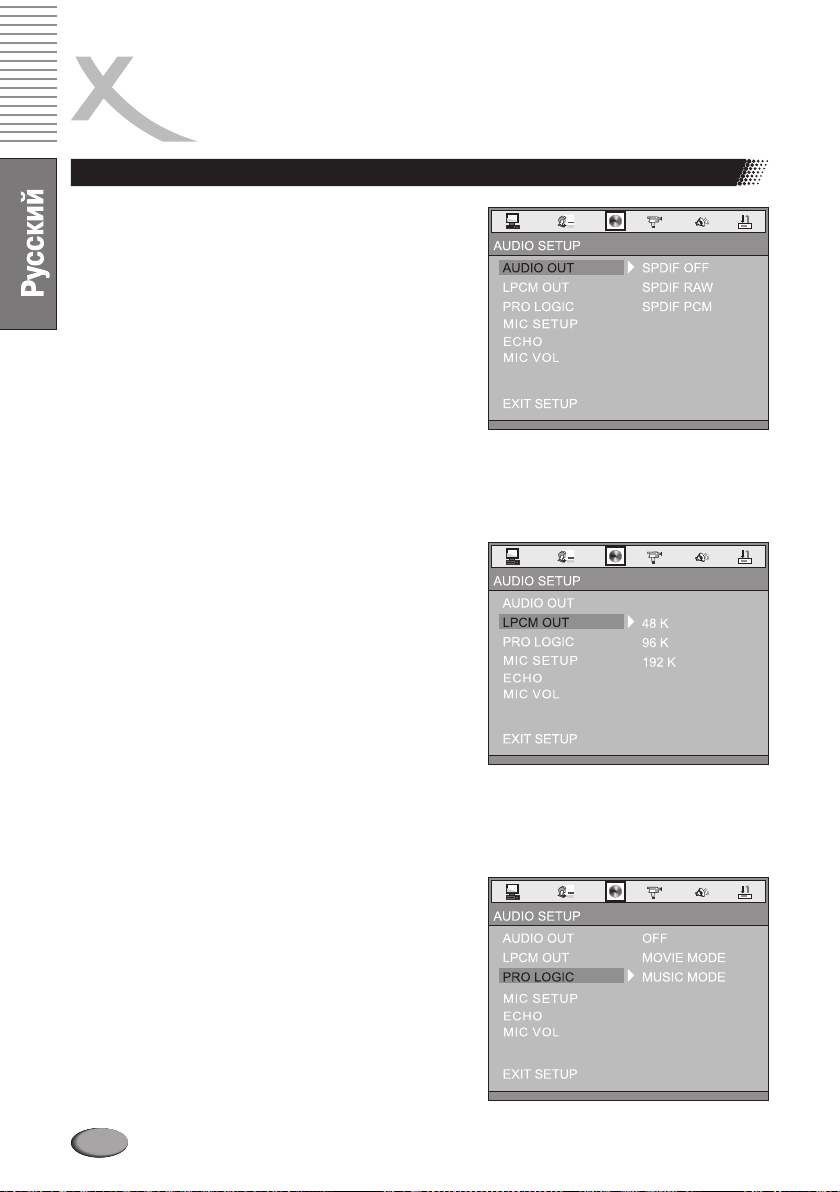

Настройка параметров звука
Доступные для настройки параметры звука
показаны ниже:
АУДИО ВЫХОДЫ
Выберите опцию AUDIO OUT и, используя
кнопки / , выберите нужное значение
параметра аудио выхода. Для подтверждения
н а жми т е к н оп к у E N TE R . И м еетс я т р и
возможных значения этого параметра:
l SPDIF/OF F - цифровой а удио вы х о д
l SPDIF/RAW,
l SPDIF/PCM.
ВЫХОД LPCM
Используйте кнопки p / q для установки
значения данного параметра, т.е. частоты
д ис к р е т и за ц и и д ля п р ео б р а з о ва н и я
аналогового звука в цифровой.
pq
отключен,
PROLOGIC
Имеется т р и во з можных значени я эт о го
параметра:
l MOVIE MODE (режим фильма),
l MUSIC MODE (режим музыки),
l OFF (выключено).
34
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка параметров звука

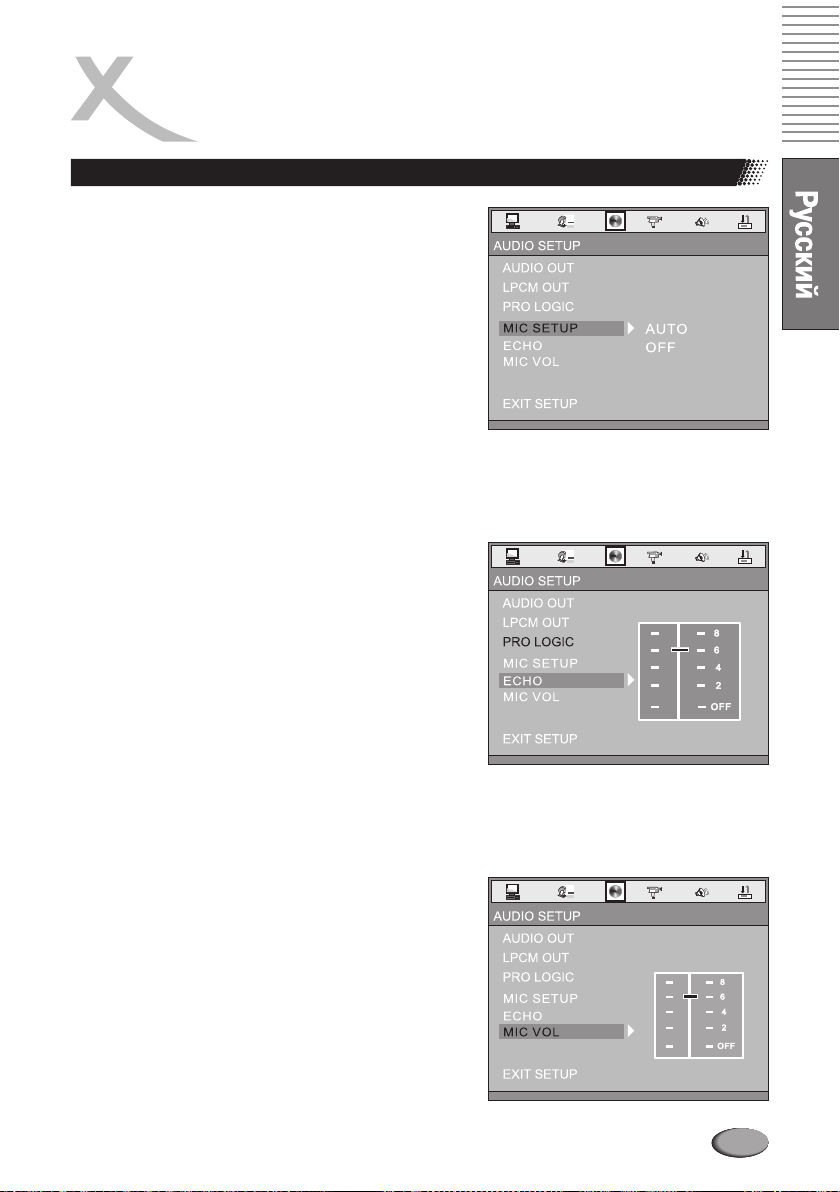

МИКРОФОН
Используйте кнопки / , чтобы выбрать одно из
имеющихся значений:
l MIC AUTO (автоматический режим),
l OFF (выключено).
ЭХО
Используйте кнопки / для установки уровня
данного параметра.
p q
p q
ГРОМКОСТЬ МИКРОФОНА
Используйте кнопки / для установки уровня
данного параметра.
p q
35
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка параметров видео
Доступные для настройки параметры видео
показаны ниже:
ЗАСТАВКА
Используйте кнопки / для выбора заставки.p q
ЯРКОСТЬ
Используйте кнопки / для установки уровня
яркости.
p q
36
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка параметров видео
КОНТРАСТНОСТЬ
Используйте кнопки / для установки уровня
контрастности.
ЦВЕТОВОЙ ТОН
Используйте кнопки / для установки уровня
цветового тона.
p q
p q
НАСЫЩЕННОСТЬ
Используйте кнопки / для установки уровня
насыщенности.
p q
37
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка параметров аудио системы
Доступные для настройки параметры аудио
системы показаны ниже:

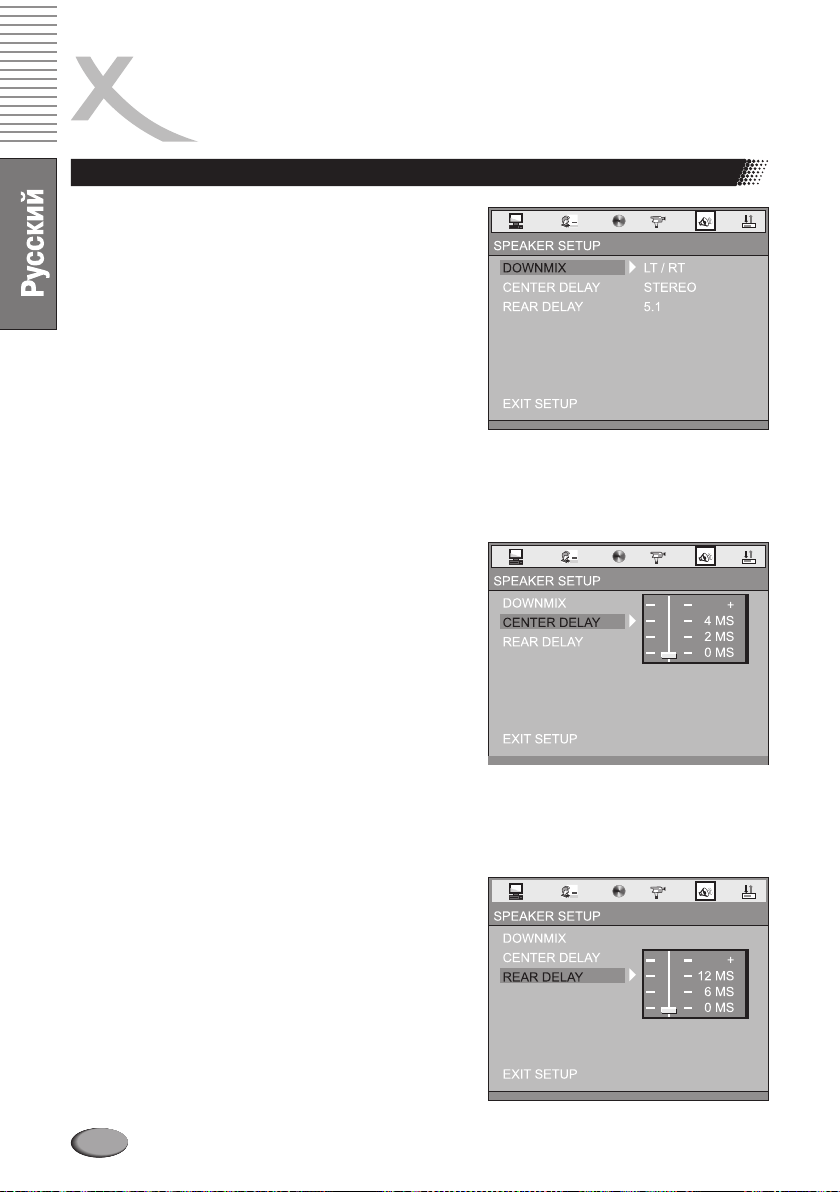

РЕЖИМ РАБОТЫ АУДИО ВЫХОДА
l LT/RT - Выберите это значение, если вы
подс о е д и н ил и DVD проигр ы в а т ель к
двухк анальной аналоговой аудио системе.
l STEREO - Выберите это значение, если вы
подс о е д и н ил и DVD проигр ы в а т ель к
телевизору.
l 5.1 CH - Выберите это значение, если вы
подсоединили DVD проигрыватель к 5.1
аудио системе.
ЗАДЕРЖКА ЦЕНТРАЛЬНОГО КАНАЛА
Используйте кнопки / для установки
времени задержки.
pq
ЗАДЕРЖКА ТЫЛОВЫХ КАНАЛОВ
Используйте кнопки / для установки
времени задержки.
pq
38
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Настройка параметров цифрового аудио
Д о ст у пн ы е д ля на стр о йк и п ар а мет р ы
цифрового аудио показаны ниже:
ДИНАМИЧЕСКИЙ ДИАПАЗОН
Чтобы не беспокоить ночью соседей, Вы можете
использовать этот параметр для уменьшения
уровня звука без изменения оригинального
тона.
ДВОЙНОЕ МОНО
(ЛЕВЫЙ + ПРАВЫЙ КАНАЛЫ)
Значение этого параметра определяет режим
раб оты ле вого и правого канал ов аудио
системы. Имеется четыре значения данного
параметра:
1
6/8
4/8
2/8
0
l STEREO (стерео режим),
l MONO-L (только левый канал),
l MONO-R (только правый канал),
l MIX MONO (монофоническое
воспроизведение через оба канала).
39
УСТАНОВКА ПАРАМЕТРОВ СИСТЕМЫ
Некоторые замечания по работе с проигрывателем
1. Для увеличения срока службы DVD проигрывателя соблюдайте 30-ти секундный интервал
времени между последовательным включением и выключением проигрывателя.
2. Отключайте шнур питания из розетки электросети, если DVD проигрыватель не
используется длительное время.
3. DVD проигрыватель можно подключать только к электрической сети с параметрами,
указанными в спецификации проигрывателя. Попытка подключения проигрывателя к
электросети с другими параметрами приведет к неизбежной его поломке.
4. DVD проигрыватель не может воспроизводить некоторые защищенные диски.
5. Если DVD проигрыватель внезапно прекратил воспроизведение, то необходимо вынуть
диск и выключить электропитание проигрывателя. Подождите 10 минут и включите
проигрыватель снова.
КАРАОКЕ
1. Подсоединение микрофона.
Пожалуйста, подключите Ваш микрофон к разъемы MIC на фронтальной панели DVD
проигрываетля.
2. Начало работы.
А. Загрузите DVD или VCD диск в проигрыватель.
В. Нажмите кнопку L/R на ПДУ для выбора правого или левого канала.
40
ВОСПРОИЗВЕДЕНИЕ ФАЙЛОВ MP3 И JPEG
При загрузке в DVD проигрыватель дисков MP3 или JPEG на экране телевизора или другого
устройства отображения появится следующая таблица:
И м я в ыбр а нн ой
папки
Вос про изводится
аудио файл MP3
И м я в ыбр а нн ой
папки
Вос про изводится
аудио файл MP3
Используйте кнопки / для перехода между окном папок и окном файлов.
Используйте кнопки / для выбора воспроизводимого файла в окне файлов.
t u
p q
Имя выбранного
файла MP3/JPEG.
Для того, чтобы
файлы,
записанные в
формате JPEG
Воспроизводились
DVD проигрывателем, они должны
иметь расширение
JPEG.
Область
переключения
типа файла:
Отображает типа
воспроизводимого
файла
и переключение.
Воспроизводится
аудио файл JPEG.
Имя выбранного
файла MP3/JPEG.
Для того, чтобы
файлы, записанные
в формате JPEG
Воспроизводились
DVD проигрывателем, они должны
иметь расширение
JPEG.
Область
переключения
типа файла:
Отображает типа
воспроизводимого
файла
и переключение.
Воспроизводится
аудио файл JPEG.
Примечания:
l При воспроизведении дисков MP3 кнопки FWD и FBW не работают.
l DVD проигрыватель не сможет распознать и воспроизвести MP3 диск в следующих
случаях:
-нестандартный формат файлов на диске (убедитесь, что файлы записаны в
формате MP3);
-диск поцарапан;
-диск поврежден или испачкан;
-диск не форматирован.
41
ФАЙЛЫ JPEG
Файлы цифровых фотографий хранятся в формате JPEG. Ваш DVD проигрыватель позволяет
просматривать такие файлы, а также диски с архивами цифровых фотографий (KODAK Picture
CD).
Примечания:
l Реальное содержание диска может существенно варьироваться от диска к диску.
l При загрузке в DVD проигрыватель диска JPEG, на экране автоматически начинает
воспроизводится слайд-шоу из содержимого диска. Каждое изображение будет выведено в
таком масштабе, чтобы оно там полностью уместилось на экране. Нажмите кнопку STOP,
чтобы остановить слайд-шоу и войти в библиотеку изображений. Используйте кнопки
курсора (стрелки) для выбора изображения в библиотеке и нажмите кнопку PLAY для
отображения выбранного изображения. При этом слайд-шоу возобновится с выбранного
вами изображения.
l Используйте кнопки курсора (стрелки) для поворота изображения на экране. Эта операция
будет выполняться пока изображение присутствует на экране и будет автоматически
прервана при переходе к следующем слайду.
l Используйте кнопку ZOOM для масштабирования (увеличения или уменьшения)
изображения. В режиме масштабирования используйте курсоры (стрелки) / / / для
перемещения изображения по экрану. Нажмите кнопку PLAY для выхода из режима
масштабирования и возобновления слайд-шоу. После выходи из режима
масштабирования очередное изображение будет опять адаптировано под полный экран.
Ограничения JPEG:
l Файлы JPEG, использующие CMYK цвета, не могут воспроизводится данным DVD
проигрывателем.
l Для достижения максимального качества отображения, разрешение изображения не
должно превышать 3840 Х 3840.
p q t u
42
USB И УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ
КАРТ ПАМЯТИ
Разъем USB
Этот DVD проигрыватель имеет разъем USB. Поэтому при отсутствии в загрузчике CD
и DVD дисков, к проигрывателю можно подключить USB диск или MP3 проигрыватель
для воспроизведения, записанных на них файлов MP3 или JPEG. Все функции
проигрывателя выполняются точно так же, как и при воспроизведении обычных MP3 и
JPEG дисков.
Устройство для считывания карт памяти
Ваш DVD проигрыватель имеет встроенное устройство для считывания карт памяти
различных стандартов. Поэтому при отсутствии в загрузчике CD и DVD дисков, в это
считывающее устройство можно вставить карту для воспроизведения, записанных на
ней файлов MP3 или JPEG. Все функции проигрывателя выполняются точно так же,
как и при воспроизведении обычных MP3 и JPEG дисков.
Считывающее устройство поддерживает карты памяти следующих форматов:
lMMC,
lSD,
lMS.
43
НЕИСПРАВНОСТИ
И СПОСОБЫ ИХ УСТРАНЕНИЯ
Данная таблица поможет Вам установить причины возникших неисправностей и найти
способы их устранения. Если Вы не смогли самостоятельно устранить возникшие
неисправности, то обратитесь в авторизованный сервисный центр Xoro.
Неисправность
Устройство не работает
Нет изображения
Нет звука
Качество
видеоизображения
заметно ухудшено при
нормальной скорости
воспроизведения.
DVD- проигрыватель не
воспроизводит диск
Возможная причина
Сетевой шнур плеера не подключен
к электросети.
Не нажата кнопка POWER
В настройках телевизора неверно
выбран видеовход, к которому
подключен DVD-проигрыватель.
Плохое подключение шнура
видеосигнала к входным разъемам
телевизора или выходным разъемам
DVD-проигрывателя.
Некорректный выбор системы
цветности на DVD-проигрывателе и
телевизоре (PAL, NTSC).
Плохое подключение шнура аудио
сигнала.
Не включено питание аудиосистемы,
к которой подключен DVDпроигрыватель.
Неправильно установлен формат
вывода аудио сигнала в настройках
DVD- проигрывателя.
Загрязнена поверхность записи
диска.
DVD-проигрыватель находится в
режиме быстрой прокрутки
изображения вперед или назад.
Диск не загружен в DVDпроигрыватель.
Формат загруженного диска не
поддерживается DVDпроигрывателем.
Способы устранения
Подключите сетевой шнур
DVD-проигрывателя к
электросети.
Нажмите кнопку POWER на
фронтальной панели.
Выберите в настройках
телевизора в качестве
источника сигнала видеовход,
к которому подключен DVDпроигрыватель.
Проверьте подключение
шнура видеосигнала к
входным разъемам
телевизора или выходным
разъемам DVDпроигрывателя.
Проверьте корректность
выбора системы цветности на
DVD-проигрывателе и
телевизоре (PAL, NTSC).
Проверьте подключение
аудио-шнура.
Включите питание
аудиосистемы, к которой
подключен DVD
проигрыватель.
Проверьте корректность
выбора формата вывода
аудио сигнала в настройках
DVD-проигрывателя.
Необходимо удалить пыль и
грязь с поверхности записи
диска.
Обычно нарушается качество
изображения только на малой
части экрана. Это не является
признаком неисправности
DVD-проигрывателя.
Загрузите диск.
Установите диск, формат
которого поддерживается
DVD-проигрывателем.
Проверьте выбор системы
цветности на проигрывателе и
телевизоре (PAL, NTSC).
44
НЕИСПРАВНОСТИ
И СПОСОБЫ ИХ УСТРАНЕНИЯ
Неисправность
DVD- проигрыватель не
воспроизводит диск
Нет звука в одной из
фронтальных или тыловых
колонок.
Нет звука в центральной
колонке.
Нет звука во фронтальных
колонках.
Нет звука в тыловых
колонках.
Возможная причина
Неправильно загружен диск.
Загрязнена поверхность записи
диска.
На экране отображается меню опций
DVD-проигрывателя.
Сбой питания.
Нет соединения между источником
сигнала и акустической системой.
Нет соединения между колонками и
сабвуфером.
Уровень громкости центрального
канала установлен на минимум.
Не подключены провода к
центральной колонке.
Отсутствует входной сигнал для
центрального канала.
Уровень громкости фронтальных
каналов установлен на минимум.
Не подключены провода к
фронтальным колонкам.
Уровень громкости тыловых каналов
установлен на минимум.
Не подключены провода к тыловым
колонкам.
Способы устранения
При загрузке сторона
поверхности записи диска
должна быть внизу.
Необходимо удалить пыль и
грязь с поверхности записи
диска.
Нажмите кнопку SETUP на
ПДУ для выхода из меню
опций DVD-проигрывателя.
Выключите и снова включите
питание проигрывателя
кнопкой POWER на его
передней панели. Проверьте
подключение сетевого шнура
DVD-проигрывателя к
электросети.
Проверить соединение между
источником сигнала и
акустической системой.
Проверить соединение между
колонками и сабвуфером.
Настройте уровень громкости.
Подключить соответствующие
провода.
Это нормально при
воспроизведения сигнала от
источника, подключенного
через разъемы AUX и для
воспроизведения в стерео
режиме.
Настройте уровень громкости.
Подключить соответствующие
провода.
Настройте уровень громкости.
Подключить соответствующие
провода.
45
НЕИСПРАВНОСТИ
И СПОСОБЫ ИХ УСТРАНЕНИЯ
Ваш DVD проигрыватель обеспечивает воспроизведение как оригинальных, так и
самостоятельно перезаписанных дисков. Тем не менее, мы оставляем за собой права не
принимать претензии, возникающие по причине использования некорректно записанных
дисков.
Предлагаем Вам несколько правил, которые необходимо соблюдать, чтобы избежать
преждевременного обращения в сервисную службу.
1. Используйте только диски с высоким качеством записи. На рынке существует огромное
число дешевых низкокачественных дисков. Низкокачественные CD и DVD диски при
записи на них информации могут порождать ошибки, которые будут проявляться при
воспроизведении этих дисков на DVD проигрывателе.
2. Перед использованием диска убедитесь, что он чистый и не содержит повреждений. (Это
относится и к оригинальным дискам).
3. Убедитесь, что вы записываете DVD корректно, с правильной скоростью записи.
4. Убедитесь, что ваша система записи поддерживает форматы дисков (DVD-R, DVD+R) и
файлов (DivX) , которые Вы собираетесь использовать для дальнейшего воспроизведения
на этом DVD проигрывателе.
46
СПЕЦИФИКАЦИИ
DVD проигрыватель
Системы цветностиPAL/NTSC
Совместимые диски/форматыDVD, DVD+-R(W),VCD, MPEG4, MP3, JPEG,
Разрешающая способностьБолее 500 линий
Отношение сигнал-шум для видео сигнала65 дБ
Частотные характеристики96 кГц / 24 бит., 4 Гц ~ 44 кГц +/- 2 дБ
Отношение сигнал-шум для аудио сигнала95 дБ
Коэффициент гармонических < 0,01%
ЦАП192 кГц / 24 бит.
Уровень сигнала на композитном выходе1Vp-p, 75 OM
Уровень сигнала S-VideoY - 1Vp-p (75 OM); C 0.3Vp-p (75 OM)
Аудио выходстерео (SCART), 5.1 аналоговый (RCA), 5.1
Диапазон настройки522-1620 кГц
Отношение сигнал-шум 35 дБ
THD3%
ПДУ
ПередатчикИнфракрасный луч
Максимальная удаленность от приемника~ 5 м
Источник питания2 батарейки ААА
Общие характиристики
Напряжение питанияПеременный ток 100-240 В, 50~60Гц
Энергопотребление130 Вт
CD-R(W)
аналоговый усиленный (зажимы)
Video, разъемы аудио выхода 5.1, 2
микрофонных входа.
Примечание:
l Поскольку наша продукция непрерывно совершенствуется, мы оставляем за собой
право вносить изменения в дизайн и/или спецификации без предварительного
уведомления.
47
КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ
5.1
Многоканальная 5.1 звуковая дорожка содержит в
закодированном виде звуковую информацию 5-ти
раздельных каналов (левый фронт, правый фронт,
центральный канал, левый тыл, правый тыл) и
допо лнител ь ного канала низкоч а стот ны х
спецэффектов. Данная схема представления
звуковой информации соответствует естественному
восприятию в большей степени, чем широко
распространенный формат Stereo.
5.1 звуковая дорожка присутствует в обоих
форматах Dolby Digital 5.1 и DTS . При этом следует
учитывать, что формат Dolby Digital 5.1 допускает
больший коэффициент сжатия исходной звуковой
информации чем формат DTS . Таким образом,
качество звучания записи в формате DTS в
большинстве случаев заметно превосходит формат
Dolby Digital 5.1.
CD (Compact Disc)
Представляет собой пластиковый диск с тонким
металлизированным покрытием. Диаметр диска - 12
см., толщина - примерно 1,2 мм. Этот вид носителя
цифровой информации был разработан совместно
компаниями Sony и Philips в 1985. Цифровой способ
записи музыки в большинстве случаев обеспечивает
более точную передачу исходной звуковой
информации. Кроме того, CD обеспечивает более
компактный и долговременный способ хранения
записей.
В настоящее время на основе технологии CD
разработано 12 различных видов носителей. Из них
наиболее часто используются CD-DA (Compact Disc Digital Audio), CD-ROM (Compact Disc - Read Only
Memory), и DVD (Digital Versatile Disc).
Максимальная продолжительность аудио записи на
CD колеблется от 74 до 80 мин. Это эквивалентно
объему информации от 650 до 700 Мб.
CVBS
Интерфейс д ля передачи к ом по з и т н о го
видеосигнала. Видеосигнал передается по одному
каналу. Этот интерфейс следует использовать
только в том случае, если Ваше устройство
воспроизведения видео не оснащено интерфейсами
S-Video, SCART или RGB, которые обеспечивают
более высокое качество изображения. Интерфейс
CVBS можно легко узнать по желтому цвету гнезда
типа RCA.
Dolby Digital 5.1
Dolby Digital 5.1 - это формат передачи и хранения
многокан ал ьной 5.1 звуковой информации,
применяемый при записи фильмов на DVD и при
трансляции цифрового и спутникового телевидения.
В отличие от предшествовавших Dolby Surround и
Pro Logic , которые не предполагают раздельного
многоканального кодирования, в формате Dolby
®
®
®
®
®®
®
®
®
®
®
Digital звуковая запись кодируется в виде 6-ти
независимых каналов с переменным от 1/3 до 1/9
коэффициентом сжатия исходного материала.
DSP
Цифровой процессор сигналов. Микропроцессор
для цифровой обработки сигналов. С его помощью, к
примеру, достигается э ффект виртуального
пространственного (объемного) звучания.
®
DTS
Аналогичный Dolby Digital 5.1 формат передачи и
хранения мн ог о к а на л ь н о й 5. 1 зву ко во й
инфо рмации . От личие в ф иксиров анном
коэффициентом сжатия исходного материала - 1/3,
что в конечном итоге обеспечивает более высокое
качество воспроизведения исходной звуковой
информации. В соответствии со спецификациями
формата DTS применяется 20-битное кодирование
с диапазоном частот от 20Гц до 20кГц для
фронтального, центрального и тыловых каналов, и
до 80Гц - для канала низкочастотных спецэффектов.
DVD
DVD (Digital Versatile Disk) был впервые представлен
в 1995г. в качестве носителя больших объемов
информации. В то время как стандартный CD
допускал запись до 650 Мб данных, на 1 DVD диск
допускается запись до 9 Гб информации. Носители
такой большой емкости наиболее актуальны для
потокового видео (фильмов с высоким качеством) со
звуковым сопровождением на нескольких языках.
Photo-CD (JPEG CD)
Специальный формат хранения графической
информации (JPEG, BMP, и т.д.)на CD-ROM с
возможностью мультисессионной записи.
GUI
Графический интерфейс пользователя. См. раздел
«OSD».
HDCD
Формат HDCD (High Definition Compatible Digital) был
разработан компанией Pacific Microsonics для записи
на о бы ч ный C D отдель ны х фр аг ментов
му зы кальной информа ции с мак симальной
детализацией звука (с качеством исходной “мастерзаписи”).
MINI-DIN
Специальный “4-pin” разъем для подключения к SVideo видео выходу.
Чересстрочная развертка видео сигнала. На экран
ТВ выводятся сначала все нечетные, затем - все
четные строки, формирующие кадр изображения.
Это традиционный формат для 50 Гц ТВ.
Kodak Picture CD
Формат хранения графической информации,
аналогичный Photo-CD (JPEG CD). Отличие состоит
в более высоком разрешении изображений (1024 х
1536 пикселей).
Примечание:
Существуют также диски Kodak Photo CD , который
не воспроизводится на Вашем DVD-проигрывателе.
Component-Signal
lСм. раздел «YUV».
Contrast (Контраст)
Это величина яркости, на которую различаются стерео.
самый яркий и самый темный пиксели изображения
на экране.Progressive Scan (Прогрессивная развертка)
LPCMвсе изображение за один этап, тогда как обычное
Linear Pulse Code Modulation (линейная импульсно- чересс троч ное теле визионное и зо бр ажение
кодовая модуляция) - стандарт кодирования аудио составляется из двух половинок. Прогрессивная
информации без сжатия, применяемый при записи развертка обеспечивает значительно лучшее
Audio CD.кач еств о и зобр ажен ия, ос обен но п ри е е
MP3мониторах и жидкокристаллических телевизорах.
MPEG 1 Layer 3 Codec, или сокращенно, MР3 разработанный в 1987г. алгоритм сжатия аудио
данных, который впоследствии стал частью
спецификации формата MPEG1. Обеспечивая
высокое качество звучания при максимальном
сжатии, этот алгоритм на сегодняшний день
является одним из наиболее популярных при записи
музыки на CD. Для записи 1 минуты музыки в
формате МР3 требуется примерно 1 Мб памяти на
носителе.
NTSC
Ши рок о р асп рос тра нен ный тел еви зио нны й
стандарт, особенно в США и странах Азии. Его
особенности 525 строк (480 видимых) и частота
регенерации изображения 60 Гц. Стандарт задает
параметры передачи видеоданных (яркость, цвет,
частоту регенерации и т.д.). В Европе этот
видеостандарт можно встретить только на
импортных носителях (например, американских
DVD дисках).
OSD
Экранное диалоговое меню, отображаемое на
экране телевизора для осуществления настроек.
®
®
Е в ро пей с ки й т ел ев из и о нн ый ст анд а рт.
Аббревиатура «PAL» означает «Phase Alternation
Line» [Передача строк с чередованием фаз]. Частота
регенерации изображения: 50 Гц, разрешение: 625
строк (576 видимых). Стандарт задает параметры
передачи видеоданных (яркость, цветность, частоту
регенерации и т.д.).
PBC
Стандарт управления воспроизведением дисков
формата Video CD (VCD) с помощью экранных меню.
Dolby Pro Logic
Алгоритм матричного декодирования 4-х каналов
звуковой информации, содержащихся в стереозаписях, сделанных с использованием технологии
Dolby Surround . При прослушивании таких записей
на проигрывателе, не поддерживающем функцию
Dolby Pro Logic, звук воспроизводится как обычное
®
®
Прогрессивная (построчная) развертка экспонирует
использовании в видеопроекторах, компьютерных
RGB
Аббревиатура, расшифровываемая как «Red Green
Blue» [Красный, зеленый, синий]. Формат передачи и
отображения видеосигналов. Три цветовые
составляющие сигнала, используемые в системах
телевидения, красная, зеленая и синяя передаются
по отдельности. При использовании в соединении
устройства воспроизведения с телевизором данный
формат обеспечивает качество, аналогичное
формату YUV.
RS232
Широко и з вестный и распро ст ра н е нный
компьютерный интерфейс для передачи данных. В
бытовых развлекательных устройствах обычно
применяется для перепрограммирования или
загрузки нового микропрограммного обеспечения.
S/PDIF
S/P DIF (S ony/ Phil ips Di gita l Inte rfac e) -
разработанный совместно компаниями Sony и
Philips стандарт передачи цифрового потока аудио
без потери качества.
49
КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ
S-VideoVideo CD (VCD)
Ф о рм ат п ер едачи виде о си гна л ов . П ри
использовании формата S-Video данные яркости и
цветности передаются по отдельности. Интерфейс
S-Video можно легко узнать по 4 портам в круглом
соединителе.
SECAM
Французский телевизионный стандарт. Также
используется за пределами Франции в некоторых
странах Восточной Европы. Частота регенерации
изображения та же, что и для стандарта PAL (50 Гц).
Телевизионный сигнал формирует 625 строк.
Aspect ratio: 4:3 and 16:9
Соотношение сторон телевизионного экрана в
пропорции 4:3 (телевизионный стандарт) или 16:9
(создан для более точной передачи формата кадра
кинокамеры).
Super Video CD (SVCD)
Super Video CD - аналогичный Video CD (VCD)
стандарт записи. Позволяет записать на обычный
CD до 60 мин. видео высокого качества с 2-мя
вариантами звукового сопровождения в стерео
формате и до 4-х вариантов субтитров к фильму.
VCD (Video Compact Disc) - первый стандарт записи
на CD фильмов в формате MPEG1 со звуковым
сопровождением (стерео). Продолжительность
записи на одном VCD - до 80 мин.
VGA
Стандарт для передачи видеосигналов в аппаратной
среде ПК.
YPbPr (1/2)
См. раздел «YUV».
YUV
Видеосигнал с раздельной передачей данных
цветности и яркости. Так же, как и в формате RGB,
сигнал передается по трем отдельным кабелям типа
RCA. Такой сигнал также называют компонентным.
Формат YUV обеспечивает наилучшее качество
передачи аналогового сигнала.
