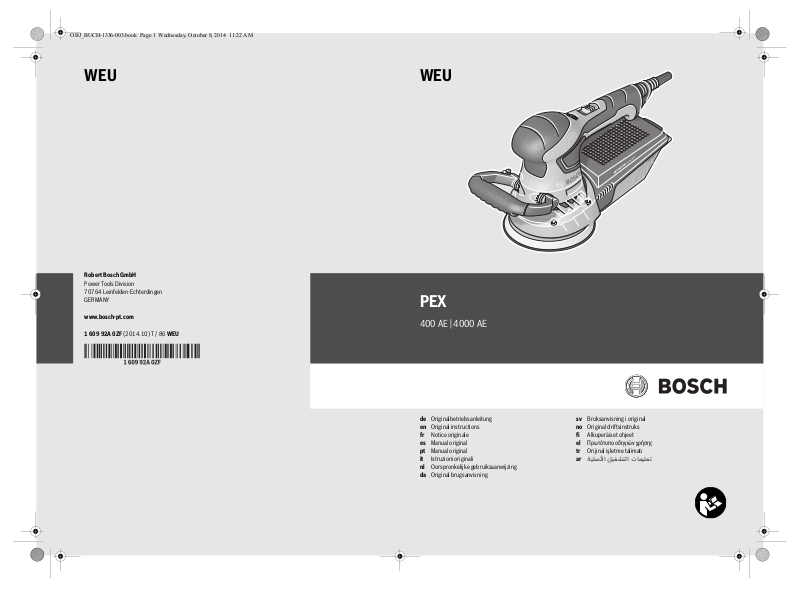

OBJ_BUCH-1336-003.book Page 1 Wednesday, October 8, 2014 11:22 AM
WEU |
WEU |
System
Microfilter
Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-pt.com
PEX
400 AE | 4000 AE
1 609 92A 0ZF (2014.10) T / 86 WEU
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
de |
Originalbetriebsanleitung |
sv |
Bruksanvisning i original |
|
|
||||||||
|
|
en |
Original instructions |
no |
Original driftsinstruks |
|
|
||||||||
|
|
fr |
Notice originale |
fi |
Alkuperäiset ohjeet |
|
|
||||||||
|
|
es |
Manual original |
el |
Πρωτότυπο οδηγιών χρήσης |
|
|
||||||||
|
|
pt |
Manual original |
tr |
Orijinal işletme talimatı |
|
|
||||||||
|
|
it |
Istruzioni originali |
ar |
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ |
|
|
||||||||
|
|
nl |
Oorspronkelijke gebruiksaanwijzing |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
da |
Original brugsanvisning |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 2 Wednesday, October 8, 2014 11:42 AM
2 |
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Seite |
6 |
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Page |
11 |
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Page |
17 |
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Página |
23 |
Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Página |
29 |
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Pagina |
35 |
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Pagina |
41 |
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Side |
47 |
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Sida |
52 |
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. Side |
56 |
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. .Sivu |
61 |
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Σελίδα |
66 |
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Sayfa |
72 |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
79 |
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 3 Wednesday, October 8, 2014 11:24 AM
| 3
2
1
System
Microfilter
3
5
6
5
4
PEX 400 AE / PEX 4000 AE
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 4 Wednesday, October 8, 2014 11:24 AM
4 |
A B
C D
E F
1 609 92A 0ZF | (8.10.14) |
Bosch Power Tools |
OBJ_BUCH-1336-003.book Page 5 Wednesday, October 8, 2014 11:24 AM
| 5
G H
3
12 |
3 |
I J
14
13
(Ø 19 mm)
11 |
5 |
|
15
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 6 Wednesday, October 8, 2014 11:24 AM
6 | Deutsch
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaugund -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 7 Wednesday, October 8, 2014 11:24 AM
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Schleifer
Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Achten Sie darauf, dass keine Personen durch Funkenflug gefährdet werden. Entfernen Sie brennbare Materialien aus der Nähe. Beim Schleifen von Metallen entsteht Funkenflug.
Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.
Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Deutsch | 7
Produktund Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen.
Elektrowerkzeuge mit elektronischer Regelung sind auch geeignet zum Polieren.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Stellrad Schwingzahlvorwahl
2 Ein-/Ausschalter
3 Staubbox komplett (Microfilter System)
4 Schleifteller
5 Zusatzgriff (isolierte Grifffläche)
6 Handgriff (isolierte Grifffläche)
7 Schleifblatt*
8 Justierhilfe für Schleifblatt*
9 Schrauben für Schleifteller
10Schleiftellerträger
11Ausblasstutzen
12Filterelement (Microfilter System)
13Absaugschlauch*
14Flügelmutter
15Schraube für Zusatzgriff
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
Exzenterschleifer |
|
PEX 400 AE |
|
|
PEX 4000 AE |
Sachnummer |
|
3 603 CA4 ... |
Schwingzahlvorwahl |
|
|
Nennaufnahmeleistung |
W |
350 |
Leerlaufdrehzahl n0 |
min-1 |
2000–10600 |
Leerlaufschwingzahl |
min-1 |
4000–21200 |
Schwingkreisdurchmesser |
mm |
5 |
Schleiftellerdurchmesser |
mm |
125 |
Gewicht entsprechend |
|
|
EPTA-Procedure 01/2003 |
kg |
1,9 |
Schutzklasse |
|
/II |
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 8 Wednesday, October 8, 2014 11:24 AM
8 | Deutsch
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN 60745-2-4.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 80 dB(A); Schallleistungspegel 91 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745: ah = 8,0 m/s2, K= 1,5 m/s2.
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit unterschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:
EN 60745-1, EN 60745-2-4.
Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 23.09.2014
Montage
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Wahl des Schleifblattes
Wählen Sie ein Schleifblatt mit passender Körnung entsprechend dem gewünschten Abtrag der Oberfläche. Bosch-Schleifblät- ter sind für Farbe, Holz und Metall geeignet.
Abtragen |
(Grobschliff) |
Vorbereiten |
(Zwischenschliff) |
Feinschliff |
|
|
|
Einsatz |
Anwendung |
Körnung |
|
– grobe Abtragsarbeiten mit |
– alte Farbe, Lacke und Füller abschleifen |
extra grob |
40 |
hohem Materialabtrag |
|
|
|
– dünne Farbe entfernen |
grob |
60 |
|
– alte Farbe entfernen |
– raue, ungehobelte Oberflächen vorschleifen |
|
|
– leichte Abtragsarbeiten |
– Unebenheiten plan schleifen |
mittel |
80 |
– Oberflächen für die spätere |
– Bearbeitungsspuren des Grobschliffs |
|
|
Weiterbearbeitung anschleifen |
beseitigen |
|
|
|
– Ausbessern vor dem Farboder Lackauftrag |
fein |
120 |
– Lackzwischenschliff |
– Fasern von der Oberfläche entfernen |
sehr fein |
180 |
– Lackfehler anschleifen |
– Feinschleifen vor der Beize oder Lasur |
|
|
|
– Grundierung vor dem Lackieren anschleifen |
extra fein |
240 |
Schleifblatt wechseln (siehe Bilder A–B)
Zum Abnehmen des Schleifblattes 7 heben Sie es seitlich an und ziehen es vom Schleifteller 4 ab.
Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes Schmutz und Staub vom Schleifteller 4, z.B. mit einem Pinsel.
Die Oberfläche des Schleiftellers 4 besteht aus einem Klettgewebe, damit Sie Schleifblätter mit Kletthaftung schnell und einfach befestigen können.
Drücken Sie das Schleifblatt 7 fest auf die Unterseite des Schleiftellers 4 auf.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 9 Wednesday, October 8, 2014 11:24 AM
Achten Sie zur Gewährleistung einer optimalen Staubabsaugung darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen am Schleifteller übereinstimmen.
Zum genauen Justieren des Schleifblattes 7 auf dem Schleifteller 4 können Sie die Justierhilfe 8 nutzen. Legen Sie das Schleifblatt mit dem Klettgewebe nach oben auf die Justierhilfe. Drücken Sie die Nocken der Justierhilfe in zwei Bohrungen des Schleiftellers und rollen Sie das Schleifblatt von der Justierhilfe ab. Drücken Sie das Schleifblatt gut fest.
Wahl des Schleiftellers
Je nach Anwendung kann das Elektrowerkzeug mit Schleiftellern unterschiedlicher Härte ausgestattet werden:
–Schleifteller mittel (schwarz): geeignet für alle Schleifarbeiten, universell einsetzbar.
–Schleifteller weich (grau, Zubehör): geeignet für Zwischenund Feinschliff, auch an gewölbten Flächen.
Schleifteller wechseln (siehe Bilder C–D)
Hinweis: Wechseln Sie einen beschädigten Schleifteller 4 sofort aus.
Ziehen Sie das Schleifblatt bzw. Polierwerkzeug ab. Drehen Sie die vier Schrauben 9 vollständig heraus und nehmen Sie den Schleifteller 4 ab.
Reinigen Sie die Oberseite des neuen Schleiftellers 4. Fetten Sie den im Bild grau schraffierten Außenring dünn mit synthetischem Fett ein.
Setzen Sie den neuen Schleifteller 4 auf und ziehen Sie die vier Schrauben wieder fest.
Hinweis: Ein beschädigter Schleiftellerträger 10 darf nur von einer autorisierten Kundendienststelle für Bosch-Elektro- werkzeuge gewechselt werden.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichenoder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
–Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
–Sorgen Sie für gute Belüftung des Arbeitsplatzes.
–Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Deutsch | 9
Eigenabsaugung mit Staubbox (siehe Bilder E–H)
Setzen Sie die Staubbox 3 auf den Ausblasstutzen 11 auf, bis sie einrastet.
Der Füllstand der Staubbox 3 kann durch den transparenten Behälter leicht kontrolliert werden.
Zum Entleeren der Staubbox 3 ziehen Sie diese drehend nach unten ab.
Vor dem Öffnen der Staubbox 3 sollten Sie mit der Staubbox wie im Bild gezeigt auf eine feste Unterlage klopfen, um den Staub vom Filterelement zu lösen.
Halten Sie die Staubbox 3 fest, klappen Sie das Filterelement 12 nach oben weg und entleeren Sie die Staubbox. Reinigen Sie die Lamellen des Filterelements 12 mit einer weichen Bürste.
Hinweis: Um eine optimale Staubabsaugung zu gewährleisten, leeren Sie die Staubbox 3 rechtzeitig und reinigen Sie das Filterelement 12 regelmäßig.
Halten Sie das Elektrowerkzeug beim Arbeiten an senkrechten Flächen so, dass die Staubbox 3 nach unten zeigt.
Fremdabsaugung (siehe Bild I)
Stecken Sie einen Absaugschlauch 13 auf den Ausblasstutzen 11. Verbinden Sie den Absaugschlauch 13 mit einem Staubsauger. Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.
Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.
Halten Sie das Elektrowerkzeug beim Arbeiten an senkrechten Flächen so, dass der Absaugschlauch nach unten zeigt.
Zusatzgriff (siehe Bild J)
Der Zusatzgriff 5 ermöglicht eine bequeme Handhabung und optimale Kraftverteilung, vor allem bei hohem Schleifabtrag.
Zum randnahen Schleifen können Sie den Zusatzgriff abnehmen. Schrauben Sie die Flügelmutter 14 ab und ziehen Sie die Schraube 15 aus dem Gehäuse. Ziehen Sie dann den Zusatzgriff 5 nach vorn ab.
Zur erneuten Montage des Zusatzgriffs 5 schieben Sie diesen so von vorn auf das Gehäuse, dass die Stege des Zusatzgriffs in den Aussparungen am Gehäuse einrasten. Schrauben Sie den Zusatzgriff mit der Schraube 15 und der Flügelmutter 14 gut fest.
Betrieb
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 10 Wednesday, October 8, 2014 11:24 AM
10 | Deutsch
Ein-/Ausschalten
Zum Einschalten des Elektrowerkzeugs schieben Sie den Ein-/ Ausschalter 2 nach vorn, sodass am Schalter „1“ erscheint.
Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter 2 nach hinten, sodass am Schalter „0“ erscheint.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.
Schwingzahl vorwählen
Mit dem Stellrad Schwingzahlvorwahl 1 können Sie die benötigte Schwingzahl auch während des Betriebes vorwählen.
1–2 niedrige Schwingzahl
3–4 mittlere Schwingzahl
5–6 hohe Schwingzahl
Die erforderliche Schwingzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Nach längerem Arbeiten mit kleiner Schwingzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Schwingzahl im Leerlauf drehen lassen.
Arbeitshinweise
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.
Flächen schleifen
Schalten Sie das Elektrowerkzeug ein, setzen Sie es mit der ganzen Schleiffläche auf den zu bearbeitenden Untergrund und bewegen Sie es mit mäßigem Druck über das Werkstück.
Die Abtragsleistung und das Schliffbild werden im Wesentlichen durch die Wahl des Schleifblattes, die vorgewählte Schwingzahlstufe und den Anpressdruck bestimmt.
Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schonen das Elektrowerkzeug.
Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen.
Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Elektrowerkzeuges und des Schleifblattes.
Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wurde, nicht mehr für andere Materialien.
Verwenden Sie nur original Bosch-Schleifzubehör.
Grobschliff
Ziehen Sie ein Schleifblatt grober Körnung auf.
Drücken Sie das Elektrowerkzeug nur leicht an, sodass es mit höherer Schwingzahl läuft und ein größerer Materialabtrag erreicht wird.
Feinschliff
Ziehen Sie ein Schleifblatt feinerer Körnung auf.
Durch leichtes Variieren des Anpressdruckes bzw. Änderung der Schwingzahlstufe können Sie die Schleiftellerschwingzahl reduzieren, wobei die Exzenterbewegung erhalten bleibt.
1 609 92A 0ZF | (8.10.14)
Bewegen Sie das Elektrowerkzeug mit mäßigem Druck flächig kreisend oder wechselnd in Längsund Querrichtung auf dem Werkstück. Verkanten Sie das Elektrowerkzeug nicht, um ein Durchschleifen des zu bearbeitenden Werkstückes, z. B. Furniere, zu vermeiden.
Nach Beendigung des Arbeitsvorganges schalten Sie das Elektrowerkzeug aus.
Polieren
Zum Aufpolieren von verwitterten Lacken oder Nachpolieren von Kratzern (z. B. Acrylglas) kann das Elektrowerkzeug mit entsprechenden Polierwerkzeugen wie Lammwollhaube, Polierfilz oder -schwamm (Zubehör) ausgestattet werden.
Wählen Sie beim Polieren eine niedrige Schwingzahl (Stufe 1–2), um eine übermäßige Erwärmung der Oberfläche zu vermeiden.
Tragen Sie die Politur auf eine etwas kleinere Fläche auf, als Sie polieren möchten. Arbeiten Sie das Poliermittel mit einem geeigneten Polierwerkzeug mit Kreuzgangoder Kreisbewegungen und mäßigem Druck ein.
Lassen Sie das Poliermittel nicht auf der Oberfläche austrocknen, die Oberfläche kann sonst beschädigt werden. Setzen Sie die zu polierende Fläche nicht der direkten Sonnenstrahlung aus.
Reinigen Sie die Polierwerkzeuge regelmäßig, um gute Polierergebnisse zu sichern. Waschen Sie die Polierwerkzeuge mit mildem Waschmittel und warmem Wasser aus, verwenden Sie keine Verdünnungsmittel.
Anwendungstabelle
Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte.
Die für die Bearbeitung günstigste Kombination lässt sich am besten durch praktischen Versuch ermitteln.
Anwendung |
Körnung (Grobschliff/ Feinschliff) |
Schwingzahlstufe |
Lacke anschleifen |
180/240 |
2/3 |
Lacke ausbessern |
120/240 |
4/5 |
Lacke entfernen |
40/60 |
5 |
Weichholz |
40/240 |
5/6 |
Hartholz |
60/240 |
5/6 |
Furnier |
180/240 |
2– 4 |
Aluminium |
80/240 |
4/5 |
Stahl |
40/240 |
5 |
Stahl entrosten |
40/120 |
6 |
rostfreier Stahl |
80/240 |
5 |
Stein |
80/240 |
5/6 |
Bosch Power Tools
OBJ_BUCH-1336-003.book Page 11 Wednesday, October 8, 2014 11:24 AM
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Deutschland
Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsberatung.pt@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
English | 11
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
English
Safety Notes
General Power Tool Safety Warnings
WARNING |
Read all safety warnings and all in- |
|
structions. Failure to follow the warnings |
and instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.
Work area safety
Keep work area clean and well lit. Cluttered or dark areas invite accidents.
Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is earthed or grounded.
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 12 Wednesday, October 8, 2014 11:24 AM
12 | English
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.
Use of the power tool for operations different from those intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
Safety Warnings for Sander
Use the machine only for dry sanding. Penetration of water into the machine increases the risk of an electric shock.
Pay attention that no persons are put at risk through sparking. Remove any combustible materials in the vicinity. Sparking occurs when sanding metal materials.
Caution, fire hazard! Avoid overheating the object being sanded as well as the sander. Always empty the dust collector before taking breaks. In unfavourable conditions, e. g., when sparks emit from sanding metals, sanding debris in the dust bag, micro filter or paper sack (or in the filter sack or filter of the vacuum cleaner) can self-ignite. Particularly when mixed with remainders of varnish, polyurethane or other chemical materials and when the sanding debris is hot after long periods of working.
When working with the machine, always hold it firmly with both hands and provide for a secure stance. The power tool is guided more secure with both hands.
Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand.
Products sold in GB only: Your product is fitted with a BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere.
Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 13 Wednesday, October 8, 2014 11:24 AM
Product Description and Specifications
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.
Intended Use
The machine is intended for dry sanding of wood, plastic, metal, filler as well as coated surfaces.
Machines with electronic control are also suitable for polishing.
Product Features
The numbering of the product features refers to the illustration of the machine on the graphics page.
1 Thumbwheel for orbit frequency preselection
2 On/Off switch
3 Dust box, complete (Microfilter System)
4 Sanding plate
5 Auxiliary handle (insulated gripping surface)
6 Handle (insulated gripping surface)
7 Sanding sheet*
8 Alignment aid for sanding sheet*
9 Screws for sanding plate
10Sanding-plate base
11Extraction outlet
12Filter element (Microfilter System)
13Vacuum hose*
14Wing nut
15Screw for auxiliary handle
*Accessories shown or described are not part of the standard delivery scope of the product. A complete overview of accessories can be found in our accessories program.
Technical Data
Random Orbital Sander |
|
PEX 400 AE |
|
|
PEX 4000 AE |
Article number |
|
3 603 CA4 ... |
Preselection of orbital |
|
|
stroke rate |
|
|
Rated power input |
W |
350 |
No-load speed n |
min-1 |
2000–10600 |
0 |
|
|
No-load orbital stroke rate |
min-1 |
4000–21200 |
Orbit diameter |
mm |
5 |
Sanding plate diameter |
mm |
125 |
Weight according to |
|
|
EPTA-Procedure 01/2003 |
kg |
1.9 |
Protection class |
|
/II |
The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.
English | 13
Noise/Vibration Information
Sound emission values determined according to EN 60745-2-4.
Typically the A-weighted noise levels of the product are: Sound pressure level 80 dB(A); Sound power level 91 dB(A). Uncertainty K =3 dB.
Wear hearing protection!
Vibration total values ah (triax vector sum) and uncertainty K determined according to EN 60745:
ah = 8.0 m/s2, K= 1.5 m/s2.
The vibration level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure. The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or insertion tools or is poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.
Declaration of Conformity
We declare under our sole responsibility that the product described under “Technical Data” is in conformity with all relevant provisions of the directives 2011/65/EU, 2014/30/EU, 2006/42/EC including their amendments and complies with the following standards: EN 60745-1, EN 60745-2-4.
Technical file (2006/42/EC) at: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 23.09.2014
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 14 Wednesday, October 8, 2014 11:24 AM
14 | English
Assembly
Before any work on the machine itself, pull the mains plug.
Selecting the Sanding Sheet
Select a sanding sheet with the appropriate grain as required for the desired surface removal rate. Bosch sanding sheets are suitable for paint, wood and metal.
Removal |
(coarsesanding) |
|
Preparation |
(intermediate |
sanding) |
Fine Sanding |
|
|
|
|
|
Operational area |
Application |
Grain size |
|
– Coarse sanding down with high |
– Sanding old paint, varnish and filler |
extra coarse |
40 |
material removal |
|
|
|
– Removal of thin coats |
coarse |
60 |
|
– Removal of old paint |
– Pre-sanding rough, unplaned surfaces |
|
|
– Light sanding down |
– Face sanding and planing of irregularities |
medium |
80 |
– Light sanding of surfaces for |
– Removing score marks from coarse-sanding |
|
|
continued processing |
|
|
|
– Evening out/touching up before applying |
fine |
120 |
|
|
paint/varnish |
|
|
– Intermediate varnish sanding |
– Removal of fibres from surfaces |
very fine |
180 |
– Light sanding of coating de- |
– Fine sanding before staining or glazing |
|
|
fects |
|
|
|
– Light sanding of primer prior to coating |
extra fine |
240 |
Replacing the Sanding Sheet (see figures A–B)
To remove the sanding sheet 7, lift it from the side and pull it off of the sanding plate 4.
When attaching a new sanding sheet, remove any dust or debris from the sanding plate 4, e. g., with a brush.
The surface of the sanding plate 4 is fitted with Velcro backing for quick and easy fastening of sanding sheets with Velcro adhesion.
Press the sanding sheet 7 firmly against the bottom side of the sanding plate 4.
To ensure optimum dust extraction, pay attention that the punched holes in the sanding sheet match with the holes in the sanding plate.
The alignment aid 8 can be used for alignment of the sanding sheet 7 on the sanding plate 4. Place the sanding sheet with the Velcro facing upward on the alignment aid. Press the cams of the alignment aid into two holes of the sanding plate and roll off the sanding sheet from the alignment aid. Press the sanding sheet firmly against the sanding plate.
Selection of the Sanding Plate
Depending on the application, the machine can be equipped with sanding plates of different hardness:
–Sanding plate, medium (black): Suitable for all sanding work; universally usable.
–Sanding plate, soft (grey, accessory): Suitable for intermediate and fine sanding, incl. on convex surfaces.
Replacing the Sanding Plate (see figures C–D)
Note: Replace a damaged sanding plate 4 immediately.
Pull off the sanding sheet or the polishing accessory. Unscrew the four screws 9 completely and remove the sanding plate 4.
Clean the upper side of the new sanding plate 4. Apply a thin coat of synthetic grease to the outer ring hatched grey in the figure.
Attach the new sanding plate 4 and tighten the four screws again.
Note: A damaged sanding-plate base 10 may be changed only by an authorised after-sales service agent for Bosch power tools.
Dust/Chip Extraction
Dusts from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dusts can cause allergic reactions and/or lead to respiratory infections of the user or bystanders.
Certain dusts, such as oak or beech dust, are considered as carcinogenic, especially in connection with wood-treat- ment additives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists.
–As far as possible, use a dust extraction system suitable for the material.
–Provide for good ventilation of the working place.
–It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the materials to be worked.
Prevent dust accumulation at the workplace. Dusts can easily ignite.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 15 Wednesday, October 8, 2014 11:24 AM
Integrated Dust Extraction with Dust Box (see figures E–H)
Attach the dust box 3 onto the extraction outlet 11 until it latches.
The filling level of the dust box 3 can easily be checked through the transparent container.
To empty the dust box 3, pull it off toward the bottom with a twisting motion.
Before opening the dust box 3, it is recommended to loosen the dust from the filter element by gently striking it against a firm support (as shown in the figure).
Hold the dust box 3 firmly, fold the filter element 12 upward and empty the dust box. Clean the thin plates of the filter element 12 with a soft brush.
Note: To ensure optimum dust extraction, empty the dust box 3 in good time and clean the filter element 12 at regular intervals.
When working vertical surfaces, hold the power tool in such a manner that the dust box 3 faces downward.
External Dust Extraction (see figure I)
Mount a vacuum hose 13 onto the extraction outlet 11. Connect the vacuum hose 13 with a vacuum cleaner. An overview for the connection of various vacuum cleaners can be found at the end of these instructions.
The vacuum cleaner must be suitable for the material being worked.
When vacuuming dry dust that is especially detrimental to health or carcinogenic, use a special vacuum cleaner.
When working vertical surfaces, hold the power tool in such a manner that the vacuum hose faces downward.
Auxiliary Handle (see figure J)
The auxiliary handle 5 enables convenient handling and optimal distribution of power, especially at high removal rates.
For sanding close to edges, the auxiliary handle can be removed. Unscrew wing nut 14 and pull screw 15 out of the housing. Now, pull off the auxiliary handle 5 toward the front.
To remount the auxiliary handle 5, slide it from the front onto the housing in such a manner that the studs of the handle engage into the recesses of the housing. Firmly tighten the auxiliary handle with the screw 15 and the wing nut 14.
Operation
Starting Operation
Observe correct mains voltage! The voltage of the power source must agree with the voltage specified on the nameplate of the machine. Power tools marked with 230 V can also be operated with 220 V.
Switching On and Off
To start the machine, push the On/Off switch 2 forward so that the “1” is indicated on the switch.
To switch off the machine, push the On/Off switch 2 toward the rear so that the “0” is indicated on the switch.
To save energy, only switch the power tool on when using it.
English | 15
Preselecting the Orbital Stroke Rate
With the thumbwheel for preselection of the orbital stroke rate 1, you can preselect the required orbital stroke rate, even during operation.
1–2 Low stroke rate
3–4 Medium stroke rate
5–6 High stroke rate
The required stroke rate depends on the material and the working conditions and can be determined through practical testing.
After longer periods of working at low stroke rate, allow the machine to cool down by running it for approx. 3 minutes at maximum stroke rate with no load.
Working Advice
Before any work on the machine itself, pull the mains plug.
Wait until the machine has come to a standstill before placing it down.
Sanding Surfaces
Switch the machine on, place it with the complete sanding surface on the surface to be worked and move the machine with moderate pressure over the workpiece.
The removal capacity and the sanding pattern are mainly determined by the selection of the sanding sheet, the preselected orbital stroke rate and the applied pressure.
Only flawless sanding sheets achieve good sanding capacity and extend the service life of the machine.
Pay attention to apply uniform sanding pressure; this increases the working life of the sanding sheets.
Intensifiying the sanding pressure does not lead to an increase of the sanding capacity, but to increased wear of the machine and the sanding sheet.
A sanding sheet that has been used for metal should not be used for other materials.
Use only original Bosch sanding accessories.
Rough Sanding
Attach a sanding sheet with coarse grain.
Apply only light pressure to the machine so that it runs at a higher stroke rate and high material removal is achieved.
Fine Sanding
Attach a sanding sheet with fine grain.
By lightly varying the application pressure or changing the orbital stroke rate, the sanding plate stroke rate can be reduced whereby the orbital action is maintained.
With moderate pressure, move the machine in a circular pattern or alternately in lengthwise and crosswise directions over the workpiece. Do not tilt the machine to avoid sanding through the workpiece (e.g. when sanding veneer).
After finishing the working procedure, switch the power tool off.
Polishing
For the polishing of weathered paint or buffing out scratches (e.g., acrylic glass), the machine can be equipped with appro-
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 16 Wednesday, October 8, 2014 11:24 AM
16 | English
priate polishing accessories such as lamb’s wool bonnet, polishing felt or sponge (accessories).
Select a low stroke rate (setting 1–2) for polishing in order to avoid excessive heating of the surface.
Apply the polish onto a somewhat smaller surface than you intend to polish. Work the polishing agent in with a suitable polishing tool applying it crosswise or with circular motion and moderate pressure.
Do not allow the polishing agent to dry out on the surface, otherwise the surface can become damaged. Do not subject the surface to be polished to direct sunlight.
Clean the polishing accessories regularly to ensure good polishing results. Wash out polishing accessories with a mild detergent and warm water; do not use paint thinner.
Application Table
The data in the following table are recommended values.
The most favourable combination for working is best determined by practical testing.
Application |
Grain Size (course sanding/ fine sanding) |
Oscillation Rate |
Roughening varnish |
180/240 |
2/3 |
Touching up varnish |
120/240 |
4/5 |
Removing varnish |
40/60 |
5 |
Softwood |
40/240 |
5/6 |
Hardwood |
60/240 |
5/6 |
Veneer |
180/240 |
2– 4 |
Aluminium |
80/240 |
4/5 |
Steel |
40/240 |
5 |
Derusting steel |
40/120 |
6 |
Stainless steel |
80/240 |
5 |
Masonry, stone |
80/240 |
5/6 |
Maintenance and Service
Maintenance and Cleaning
Before any work on the machine itself, pull the mains plug.
For safe and proper working, always keep the machine and ventilation slots clean.
If the replacement of the supply cord is necessary, this has to be done by Bosch or an authorized Bosch service agent in order to avoid a safety hazard.
After-sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions concerning our products and their accessories.
In all correspondence and spare parts order, please always include the 10-digit article number given on the type plate of the machine.
Great Britain
Robert Bosch Ltd. (B.S.C.) P.O. Box 98
Broadwater Park
North Orbital Road Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0844) 7360109
E-Mail: boschservicecentre@bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126 E-Mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: bsc.dur@za.bosch.com
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 17 Wednesday, October 8, 2014 11:24 AM
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pts@za.bosch.com
Disposal
The machine, accessories and packaging should be sorted for environmental-friendly recycling.
Do not dispose of power tools into household waste!
Only for EC countries:
According to the European Guideline 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally correct manner.
Subject to change without notice.
Français
Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
AVERTISSEMENT |
Lire tous les avertissements |
|
de sécurité et toutes les ins- |
tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.
Français | 17
Sécurité électrique
Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.
Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.
Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.
Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.
Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues.
S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 18 Wednesday, October 8, 2014 11:24 AM
18 | Français
Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer.
Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.
Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.
Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.
Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Instructions de sécurité pour meuleuses
N’utiliser l’outil électroportatif que pour un travail à sec. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.
Veiller à ce que personne ne soit exposé à un danger en raison des projections d’étincelles. Enlever les matériaux inflammables se trouvant à proximité. L’usinage des métaux génère des étincelles.
Attention ! Risque d’incendie ! Eviter la surchauffe des matériaux travaillés et de la ponceuse. Vider toujours le bac de récupération des poussières avant de faire une pause de travail. Les particules de poussière se trouvant dans le sac à poussières, le microfiltre, le sac en pa-
pier (ou dans le sac à poussières en tissu ou le filtre de l’aspirateur) peuvent s’enflammer d’elles-mêmes dans des conditions défavorables, p. ex. projection d’étincelles lors du ponçage de pièces en métal, ceci notamment lorsque les particules de poussières sont mélangées à des résidus de vernis, de polyuréthane ou d’autres substances chimiques et que les matériaux travaillés sont très chauds après avoir été travaillés pendant une période assez longue.
Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
Description et performances du produit
Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.
Utilisation conforme
L’outil électroportatif est conçu pour le ponçage à sec des surfaces en bois, en matières plastiques, en métal et en mastic ainsi que des surfaces vernies.
Les outils électroportatifs disposant d’un réglage électronique sont également appropriés au polissage.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.
1 Molette de réglage présélection de la vitesse
2 Interrupteur Marche/Arrêt
3Bac de récupération des poussières, complet (Microfilter System)
4 Plateau de ponçage
5Poignée supplémentaire (surface de préhension isolante)
6 Poignée (surface de préhension isolante)
7 Feuille abrasive*
8 Dispositif d’ajustage pour feuille abrasive*
9 Vis pour plateau de ponçage
10Porte-plateau
11Sortie d’aspiration
12Filtre (Microfilter System)
13Tuyau d’aspiration*
14Ecrou papillon
15Vis de la poignée supplémentaire
*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 19 Wednesday, October 8, 2014 11:24 AM
Caractéristiques techniques
Ponceuse excentrique |
|
PEX 400 AE |
|
|
PEX 4000 AE |
N° d’article |
|
3 603 CA4 ... |
Présélection de la vitesse |
|
|
Puissance nominale absor- |
|
|
bée |
W |
350 |
Vitesse à vide n0 |
tr/min |
2000–10600 |
Vitesse d’oscillation à vide |
min-1 |
4000–21200 |
Diamètre d’amplitude d’os- |
|
|
cillation |
mm |
5 |
Diamètre du plateau de pon- |
|
|
çage |
mm |
125 |
Poids suivant |
|
|
EPTA-Procedure 01/2003 |
kg |
1,9 |
Classe de protection |
|
/II |
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Niveau sonore et vibrations
Valeurs d’émissions sonores déterminées selon la norme EN 60745-2-4.
Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 80 dB(A) ; niveau d’intensité acoustique 91 dB(A). Incertitude K=3 dB.
Porter une protection acoustique !
Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745 :
ah = 8,0 m/s2, K= 1,5 m/s2.
Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il
Français | 19
est également approprié pour une estimation préliminaire de la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE et leurs modifications ainsi qu’avec les normes suivantes : EN 60745-1, EN 60745-2-4.
Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 23.09.2014
Montage
Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.
Choix de la feuille abrasive
Sélectionnez le grain de la feuille abrasive en fonction de la capacité d’enlèvement souhaitée. Les feuilles abrasives Bosch sont conçues pour les peintures, le bois et le métal.
Enlèvement |
(ponçage grossier) |
|
|
Applications |
Utilisation |
Grains |
|
– travaux grossiers avec impor- |
– enlevement de veille peinture, laque et masse |
extra gros |
40 |
tant enlèvement de matière |
de remplissage |
|
|
– décapage de la vieille peinture |
|
|
|
– décapage de couches légères de peinture |
grossier |
60 |
|
|
– ponçage préliminaire de surfaces rugueuses, |
|
|
|
non rabotées |
|
|
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 20 Wednesday, October 8, 2014 11:24 AM
20 | Français
Préparation |
(ponçage intermédiaire) |
Ponçage de finition |
|
|
|
Applications |
Utilisation |
Grains |
|
– faible enlèvement de matière |
– ponçage des inégalités |
moyen |
80 |
– ponçage de surfaces pour trai- |
– élimination des traces du ponçage grossier |
|
|
tement ultérieur |
|
|
|
– réparation d’applications de peinture ou de |
fin |
120 |
|
|
vernis |
|
|
– Ponçage avant application de |
– elimination de fibres de la surface |
très fin |
180 |
vernis |
– ponçage de finition avant l’application de tein- |
|
|
– ponçage des défauts de vernis- |
tures ou de lasures |
|
|
sage |
|
|
|
– ponçage des sous-couches avant l’application |
extra fin |
240 |
|
|
du vernis |
|
|
Changement de la feuille abrasive (voir figures A–B)
Pour enlever la feuille abrasive 7, soulevez-la par le côté et re- tirez-la du plateau de ponçage 4.
Avant de monter une nouvelle feuille abrasive, éliminez les poussières et impuretés se trouvant sur le plateau de ponçage 4 à l’aide d’un pinceau p.ex.
La surface du plateau de ponçage 4 est équipée d’un revêtement auto-aggripant ce qui permet de fixer rapidement et facilement les feuilles abrasives à système auto-aggripant.
Pressez la feuille abrasive 7 sur la surface inférieure du plateau de ponçage 4.
Afin de garantir une bonne aspiration des poussières, assu- rez-vous que les perforations de la feuille abrasive et du plateau de ponçage coïncident.
Pour un ajustage précis de la feuille abrasive 7 sur le plateau de ponçage 4, vous pouvez utiliser le dispositif d’ajustage 8. Montez la feuille abrasive sur le dispositif d’ajustage, le revêtement auto-aggripant orienté vers le haut. Introduisez les ergots du dispositif d’ajustage dans deux trous d’aspiration du plateau de ponçage et déroulez la feuille abrasive du dispositif d’ajustage. Veillez à ce que la feuille abrasive adhère correctement au plateau de ponçage.
Choix du plateau de ponçage
Suivant l’utilisation, il est possible de monter des plateaux de ponçage de différentes duretés sur l’outil électroportatif :
–Plateau de ponçage de dureté moyenne (noir) : approprié pour tous les travaux de ponçage, à utilisation universelle.
–Plateau de ponçage souple (gris, disponible en accessoire) : approprié pour le ponçage intermédiaire et de finition, également pour les surfaces bombées.
Changement du plateau de ponçage (voir figures C–D)
Note : Remplacez immédiatement un plateau de ponçage 4 endommagé.
Retirez la feuille abrasive ou l’outil de polissage. Desserrez les quatre vis 9 complètement et retirez le plateau de ponçage 4.
Nettoyez la surface du nouveau plateau de ponçage 4. Lubrifiez légèrement l’anneau extérieur, en hachuré gris, illustré sur la figure, avec de la graisse synthétique.
Montez le nouveau plateau de ponçage 4 et resserrez les quatre vis.
Note : Un porte-plateau 10 endommagé ne doit être remplacé que par une station de service après-vente agréée pour outillage Bosch.
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.
–Si possible, utilisez un dispositif d’aspiration des poussières approprié au matériau.
–Veillez à bien aérer la zone de travail.
–Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.
Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer.
Aspiration interne avec bac de récupération des poussières (voir figures E –H)
Montez le bac de récupération des poussières 3 sur la sortie d’aspiration 11 et faites-le s’encliqueter.
Le récipient transparent permet de contrôler facilement le niveau de remplissage du bac de récupération des poussières
3.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 21 Wednesday, October 8, 2014 11:24 AM
Pour vider le bac de récupération des poussières 3, retirez-le vers le bas en effectuant un mouvement de rotation.
Avant d’ouvrir le bac de récupération des poussières 3 il est recommandé de détacher les poussières du filtre en frappant le bac sur un support stable.
Tenez bien le bac de récupération des poussières 3, relevez le filtre 12 vers le haut et videz le bac de récupération des poussières. Nettoyez les lamelles du filtre 12 à l’aide d’une brosse douce.
Note : Afin d’assurer une aspiration des poussières optimale, videz le bac de récupération des poussières 3 à temps et nettoyez le filtre 12 régulièrement.
Lors du travail sur des surfaces verticales, tenez l’outil électroportatif de sorte que le bac de récupération des poussières 3 soit dirigé vers le bas.
Aspiration externe de copeaux (voir figure I)
Montez un tuyau d’aspiration 13 sur la sortie d’aspiration 11. Raccordez le tuyau d’aspiration 13 à un aspirateur. Vous trouverez un tableau pour le raccordement aux différents aspirateurs à la fin des ces instructions d’utilisation.
L’aspirateur doit être approprié au matériau à travailler.
Pour l’aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.
Lors du travail sur des surfaces verticales, tenez l’outil électroportatif de sorte que le tuyau d’aspiration soit dirigé vers le bas.
Poignée supplémentaire (voir figure J)
La poignée supplémentaire 5 permet une maniabilité aisée et un guidage optimal de l’appareil.
Il est possible de retirer la poignée supplémentaire pour poncer près du bord. Desserrez l’écrou papillon 14 et retirez la vis 15 du carter. Retirez ensuite la poignée supplémentaire 5 vers l’avant.
Pour remonter la poignée supplémentaire 5, introduisez celle-ci par l’avant sur le carter de sorte que les tiges de la poignée supplémentaire s’encliquettent dans les encoches du carter. Serrez bien la poignée supplémentaire à l’aide de la vis 15 et de l’écrou papillon 14.
Mise en marche
Mise en service
Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.
Mise en Marche/Arrêt
Pour mettre en marche l’outil électroportatif, poussez l’interrupteur Marche/Arrêt 2 vers l’avant de sorte que le chiffre
« 1 » apparaisse sur l’interrupteur.
Français | 21
Pour éteindre l’outil électroportatif, poussez l’interrupteur Marche/Arrêt 2 vers l’arrière de sorte que le chiffre « 0 » apparaisse sur l’interrupteur.
Afin d’économiser l’énergie, ne mettez l’outil électroportatif en marche que quand vous l’utilisez.
Présélection de la vitesse
La molette de réglage présélection de la vitesse 1 permet de présélectionner la vitesse nécessaire (même durant le travail de ponçage).
1–2 vitesse basse
3–4 vitesse moyenne
5–6 vitesse élevée
La vitesse nécessaire dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.
Après avoir travaillé à une petite vitesse pendant une période relativement longue, faites travailler l’outil électroportatif à vide à la vitesse maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.
Instructions d’utilisation
Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.
Avant de déposer l’outil électroportatif, attendez que celui-ci soit complètement à l’arrêt.
Ponçage de surfaces
Mettre en marche l’outil électroportatif, le poser de sorte que toute la surface abrasive repose sur le matériau à travailler et l’avancer sur la pièce à travailler en exerçant une pression modérée.
La puissance d’enlèvement de matière ainsi que l’état de la surface dépendent en grande partie du choix de la feuille abrasive, de la vitesse présélectionnée ainsi que de la pression exercée sur l’appareil.
Seules des feuilles abrasives impeccables assurent un bon travail de ponçage et ménagent l’outil électroportatif.
Veillez à ce que la pression de travail soit régulière, afin d’augmenter la durée de vie des feuilles abrasives.
Une pression trop élevée exercée sur l’appareil n’améliore pas la puissance de ponçage mais augmente considérablement l’usure de l’outil électroportatif et de la feuille abrasive.
Une feuille abrasive avec laquelle on a travaillé du métal, ne doit pas être utilisée pour d’autres matériaux.
N’utilisez que des accessoires de ponçage d’origine Bosch.
Ponçage grossier
Montez une feuille abrasive à gros grains.
N’exercez qu’une légère pression sur l’outil électroportatif afin de le faire tourner à une vitesse plus élevée et d’obtenir un meilleur enlèvement de matière.
Ponçage de finition
Montez une feuille abrasive à grains fins.
En variant légèrement la pression exercée ou en modifiant la vitesse, il est possible de réduire la vitesse du plateau de ponçage tout en maintenant le mouvement excentrique.
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 22 Wednesday, October 8, 2014 11:24 AM
22 | Français
Tout en appliquant une pression modérée, guidez l’appareil sur la pièce à travailler en effectuant des mouvements circulaires ou en alternant les passes longitudinales et transversales. Ne coincez pas l’outil électroportatif afin d’éviter d’endommager la pièce à travailler p.ex. les bandes de lisière.
Une fois l’opération de travail terminée, arrêtez l’outil électroportatif.
Le polissage
Pour les travaux de polissage de peintures altérées sous l’effet des intempéries ou pour faire disparaître des rayures (p. ex. verre acrylique), il est possible d’équiper l’outil électroportatif d’outils de ponçage appropriés tels que disque en peau de mouton, feutre ou éponge à polir (accessoires).
Pour le polissage, choisissez une faible vitesse (niveau 1 – 2) pour éviter un réchauffement excessif de la surface.
Appliquez le produit lustrant sur une surface plus petite que celle que vous voulez polir. Etalez le produit lustrant à l’aide d’un outil de polissage approprié par des mouvements croisés ou circulaires et en appliquant une pression modérée.
Ne laissez pas sécher le produit lustrant sur la surface, ceci risque d’endommager la surface. N’exposez pas la surface à polir directement au soleil.
Nettoyez régulièrement les outils de polissage pour garantir de bons résultats de polissage. Lavez les outils de polissage avec un détergent doux et de l’eau chaude, n’utilisez pas de diluants.
Applications
Les indications se trouvant dans le tableau ci-après sont des valeurs recommandées.
Pour déterminer la combinaison la plus appropriée au travail, effectuez des essais pratiques.
Utilisation |
Grains (dégrossissage/ ponçage definition) |
Vitesse |
Ponçage de vernis |
180/240 |
2/3 |
Réparation de vernis |
120/240 |
4/5 |
Elimination de vernis |
40/60 |
5 |
Bois tendre |
40/240 |
5/6 |
Bois dur |
60/240 |
5/6 |
Contreplaqué |
180/240 |
2–4 |
Aluminium |
80/240 |
4/5 |
Acier |
40/240 |
5 |
Dérouillage de l’acier |
40/120 |
6 |
Acier inoxydable |
80/240 |
5 |
Pierre |
80/240 |
5/6 |
Entretien et Service Après-Vente
Nettoyage et entretien
Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.
Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr.
Dans le cas où un remplacement de la fiche de raccordement s’avère nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d’éviter des dangers de sécurité.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.
France
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122
(coût d’une communication locale) Fax : (01) 49454767
E-Mail : contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : outillage.gereedschap@be.bosch.com
Suisse
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 23 Wednesday, October 8, 2014 11:24 AM
Élimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ne jetez pas les outils électroportatifs avec les ordures ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA |
Lea íntegramente estas adverten- |
|
cias de peligro e instrucciones. En |
caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con
Español | 23
una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 24 Wednesday, October 8, 2014 1:54 PM
24 | Español
permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Servicio
Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Instrucciones de seguridad para lijadoras
Solamente emplee la herramienta eléctrica para lijar en seco. La penetración de agua en el aparato eléctrico comporta un mayor riesgo de electrocución.
Preste atención a que las chispas proyectadas no puedan lesionar a ninguna persona. Retire los materiales combustibles que se encuentren cerca. Al lijar metales se proyectan chispas.
¡Atención! Peligro de incendio. Evite el sobrecalentamiento de la pieza y de la propia lijadora. Vacíe siempre el depósito de polvo antes de cada pausa. El material en polvo acumulado en el saco colector de polvo, Microfiltro, bolsa de papel (o la bolsa filtrante o filtro del aspirador) puede llegar a autoincendiarse bajo unas condiciones desfavorables, como, p. ej., al proyectarse chispas al lijar metal. La probabilidad de que esto ocurra es mayor si el material va mezclado con partículas de pintura, poliuretano u otras sustancias químicas y si éste se hubiese calentando tras un uso intenso de la herramienta.
Trabajar sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia.
Descripción y prestaciones del producto
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para lijar y pulir en seco madera, plástico, metal y superficies emplastecidas o pintadas.
Las herramientas eléctricas dotadas con un regulador electrónico de las revoluciones son adecuadas también para pulir.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 25 Wednesday, October 8, 2014 11:24 AM
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Rueda de ajuste para preselección del nº de oscilaciones 2 Interruptor de conexión/desconexión
3 Caja colectora de polvo completa (Microfilter System)
4 Plato lijador
5 Empuñadura adicional (zona de agarre aislada)
6 Empuñadura (zona de agarre aislada)
7 Hoja lijadora*
8 Dispositivo de centrado de la hoja lijadora*
9 Tornillos del plato lijador
10Portaplato
11Boquilla de expulsión
12Elemento filtrante (Microfilter System)
13Manguera de aspiración*
14Tuerca de mariposa
15Tornillo para empuñadura adicional
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
Lijadora excéntrica |
|
PEX 400 AE |
|
|
PEX 4000 AE |
Nº de artículo |
|
3 603 CA4 ... |
Preselección del nº de osci- |
|
|
laciones |
|
|
Potencia absorbida nominal |
W |
350 |
Revoluciones en vacío n0 |
min-1 |
2000–10600 |
Nº de oscilaciones en vacío |
min-1 |
4000–21200 |
Diámetro del círculo de |
|
|
oscilación |
mm |
5 |
Diámetro del plato lijador |
mm |
125 |
Peso según EPTA-Procedure |
|
|
01/2003 |
kg |
1,9 |
Clase de protección |
|
/II |
Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.
Español | 25
Información sobre ruidos y vibraciones
Valores de emisión de ruidos determinados según EN 60745-2-4.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 80 dB(A); nivel de potencia acústica 91 dB(A). Tolerancia K=3 dB.
¡Usar unos protectores auditivos!
Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745:
ah = 8,0 m/s2, K= 1,5 m/s2.
El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con accesorios diferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Datos técnicos” cumple con todas las disposiciones correspondientes de las directivas 2011/65/UE, 2014/30/UE, 2006/42/CE inclusive sus modificaciones y está en conformidad con las siguientes normas: EN 60745-1, EN 60745-2-4.
Expediente técnico (2006/42/CE) en: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker |
Helmut Heinzelmann |
Executive Vice President |
Head of Product Certification |
Engineering |
PT/ETM9 |
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 23.09.2014
|
Bosch Power Tools |
|
|
1 609 92A 0ZF | (8.10.14) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OBJ_BUCH-1336-003.book Page 26 Wednesday, October 8, 2014 11:24 AM
26 | Español
Montaje
Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
Selección de la hoja lijadora
Seleccione una hoja lijadora de granulación adecuada al arranque de material deseado. Las hojas lijadoras Bosch son apropiadas para lijar pintura, madera y metal.
Desbaste |
(lijado basto) |
Preparación |
(lijado intermedio) |
Lijado fino |
|
|
|
Aplicación |
Aplicación |
Grano |
|
– Trabajos de desbaste con ele- |
– Lijado de áreas pintadas, barnizadas y enma- |
Muy basto |
40 |
vado arranque de material |
silladas |
|
|
– Decapado de pintura |
|
|
|
– Decapado fino de pintura |
Basto |
60 |
|
|
– Lijado previo de superficies en bruto sin cepi- |
|
|
|
llar |
|
|
– Arranque leve de material |
– Alisado de superficies |
Mediana |
80 |
– Lijado de superficies para su |
– Eliminación de las marcas de desbaste |
|
|
posterior elaboración |
|
|
|
– Retoques antes de pintar o barnizar |
Fino |
120 |
|
– Lijado intermedio entre cada |
– Eliminación superficial de fibras |
Muy fino |
180 |
mano de pintura |
– Lijado fino previo a la aplicación de tintes o la- |
|
|
– Lijado superficial de defectos |
sures |
|
|
de pintura |
|
|
|
– Lijado leve de la imprimación antes de pintar |
Extra fino |
240 |
Cambio de la hoja lijadora (ver figuras A–B)
Para desprender la hoja 7 de la placa lijadora 4 levántela por el borde en cualquier punto, y tire de ella.
Antes de montar una hoja lijadora nueva, elimine la suciedad y el polvo depositado sobre el plato lijador 4, p. ej., con un pincel.
La placa lijadora 4 va recubierta con un tejido de cardillo (Velcro) que permite sujetar de forma rápida y sencilla las hojas lijadoras con cierre de cardillo.
Presione firmemente la hoja lijadora 7 contra la base del plato lijador 4.
Para que la eficacia en la aspiración de polvo sea óptima, cuide que las perforaciones en la hoja lijadora coincidan con los taladros del plato lijador.
Para centrar exactamente la hoja lijadora 7 sobre el plato lijador 4 puede Ud. utilizar el dispositivo de centrado 8. Coloque la hoja lijadora con el tejido de cardillo (Velcro) boca arriba sobre el dispositivo de centrado. Inserte los resaltes del dispositivo de centrado en dos de los orificios del plato lijador y despliegue la hoja lijadora del dispositivo. Presione con firmeza la hoja lijadora contra la base.
Selección del plato lijador
Según la aplicación pueden montarse en la herramienta eléctrica platos lijadores de diferentes durezas:
–Plato lijador normal (negro): apto para todo tipo de trabajos de lijado; de uso general.
–Plato lijador blando (gris, accesorio opcional): adecuado para el lijado intermedio y fino, también para superficies abombadas.
Cambio del plato lijador (ver figuras C–D)
Observación: Cambie inmediatamente un plato lijador 4 deteriorado.
Desprenda la hoja lijadora o el accesorio para pulir. Desenrosque completamente los cuatro tornillos 9 y retire el plato lijador 4.
Limpie la cara superior del plato lijador 4 nuevo. Aplique una capa ligera de grasa sintética al anillo exterior rayado en gris en la figura.
Monte el plato lijador nuevo 4 y vuelva a apretar firmemente los cuatro tornillos.
Observación: Un portaplato 10 defectuoso solamente deberá ser sustituido por un servicio técnico autorizado para herramientas eléctricas Bosch.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.
–A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
–Observe que esté bien ventilado el puesto de trabajo.
|
1 609 92A 0ZF | (8.10.14) |
|
|
Bosch Power Tools |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
