User’s Manual / Benutzerhandbuch / Gebruikershandleiding / Manuel de l’utilisateur Manual do utilizador / Manual del usuario
Manuale dell’utente /
Руководство по эксплуатации
411618800
English
All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Seiko Epson Corporation. No patent liability is assumed with respect to the use of the information contained herein. While every precaution has been taken in the preparation of this book, Seiko Epson Corporation assumes no responsibility for errors or omissions. Neither is any liability assumed for damages resulting from the use of the information contained herein.
Neither Seiko Epson Corporation nor its affiliates shall be liable to the purchaser of this product or third parties for damages, losses, costs, or expenses incurred by purchaser or third parties as a result of: accident, misuse, or abuse of this product or unauthorized modifications, repairs, or alterations to this product, or (excluding the U.S.) failure to strictly comply with Seiko Epson Corporation’s operating and maintenance instructions.
Seiko Epson Corporation shall not be liable against any damages or problems arising from the use of any options or any consumable products other than those designated as Original Epson Products or Epson Approved Products by Seiko Epson Corporation.
EPSON is a registered trademark of Seiko Epson Corporation in Japan and other countries/regions. NOTICE: The contents of this manual are subject to change without notice.
Copyright © 2009 by Seiko Epson Corporation, Nagano, Japan.
English
EMC and Safety Standards Applied
Product Name: TM-T58
Model Name: M237A/B
The following standards are applied only to the printers that are so labeled. (EMC is tested using the EPSON power supplies.)
Europe: |
CE marking |
|
|
Safety: EN 60950-1 |
|
North America: |
EMI: |
FCC/ICES-003 Class A |
|
Safety: UL 60950-1/CSA C22.2 |
|
|
|
No.60950-1 |
Japan: |
EMC: |
VCCI Class A |
Oceania: |
EMC: |
AS/NZS CISPR22 Class B |
Russia: |
GOST-R (IEC 90650-1, CISPR22) |
WARNING
The connection of a non-shielded printer interface cable to this printer will invalidate the EMC standards of this device. You are cautioned that changes or modifications not expressly approved by Seiko Epson Corporation could void your authority to operate the equipment.
CE Marking
The printer conforms to the following Directives and Norms:
Directive 2004/108/EC EN 55022 Class B EN 55024
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-11
FCC Compliance Statement
For American Users
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense.
For Canadian Users
This Class A digital apparatus complies with Canadian ICES-003.
Safety Precautions
This section presents important information intended to ensure safe and effective use of this product. Please read this section carefully and store it in an accessible location.
WARNING:
Shut down your equipment immediately if it produces smoke, a strange odor, or unusual noise. Continued use may lead to fire. Immediately unplug the equipment and contact your dealer or a Seiko Epson service center for advice.
Never attempt to repair this product yourself. Improper repair work can be dangerous.
Never disassemble or modify this product. Tampering with this product may result in injury or fire.
Be sure to use the specified power source (EPSON AC Adapter. C, Model number: M235A). Connection to an improper power source may cause fire.
Do not allow foreign matter to fall into the equipment. Penetration by foreign objects may lead to fire.
If water or other liquid spills into this equipment, unplug the power cord immediately, and then contact your dealer or a Seiko Epson service center for advice. Continued usage may lead to fire.
2 TM-T58 User’s Manual
English
Do not use aerosol sprayers containing flammable gas inside or around this product. Doing so may cause fire.
CAUTION:
Be sure to set this equipment on a firm, stable, horizontal surface. The product may break or cause injury if it falls.
Do not use in locations subject to high humidity or dust levels. Excessive humidity and dust may cause equipment damage or fire.
Do not place heavy objects on top of this product. Never stand or lean on this product. Equipment may fall or collapse, causing breakage and possible injury.
Take care not to injure your fingers on the manual cutter
•When you remove printed paper
•When you perform other operations such as loading/replacing roll paper
Do not pull out roll paper while the printer cover is closed. Doing so may cause a breakdown.
To ensure safety, unplug this product before leaving it unused for an extended period. When moving this product, make sure to unplug the power cable and all other wires.
Restriction of Use
When this product is used for applications requiring high reliability/ safety such as transportation devices related to aviation, rail, marine, automotive etc.; disaster prevention devices; various safety devices etc.; or functional/precision devices etc., you should use this product only after giving consideration to including fail-safes and redundancies into your design to maintain safety and total system reliability. Because this product was not intended for use in applications requiring extremely high reliability/safety such as aerospace equipment, main communication equipment, nuclear power control equipment, or medical equipment related to direct medical care etc., please make your own judgment on this product’s suitability after a full evaluation.
Caution Labels
CAUTION:
The thermal head is hot when in use or right after use. Touching the thermal head may cause a burn. Wait until the head is cool enough before cleaning, etc.
TM-T58 User’s Manual 3
English
CAUTION:
Be careful when handling the manual cutter.
Purpose of this Manual
This manual provides basic information on how to handle the product properly and safely.
Downloading Drivers, Utilities, and Manuals
Drivers, utilities, and manuals can be downloaded from the following URL:
http://www.epson-pos.com/
Unpacking
The following items are included with the standard specification printer. If any item is damaged, contact your dealer.
|
Printer |
|
Interface cable |
|
AC adapter C |
|
User’s Manual (this manual) |
Part Names
Printer cover
Cover open lever (back side)
Control panel
Power switch
Interface connector Drawer kick-out connector Power connector
4 TM-T58 User’s Manual
English

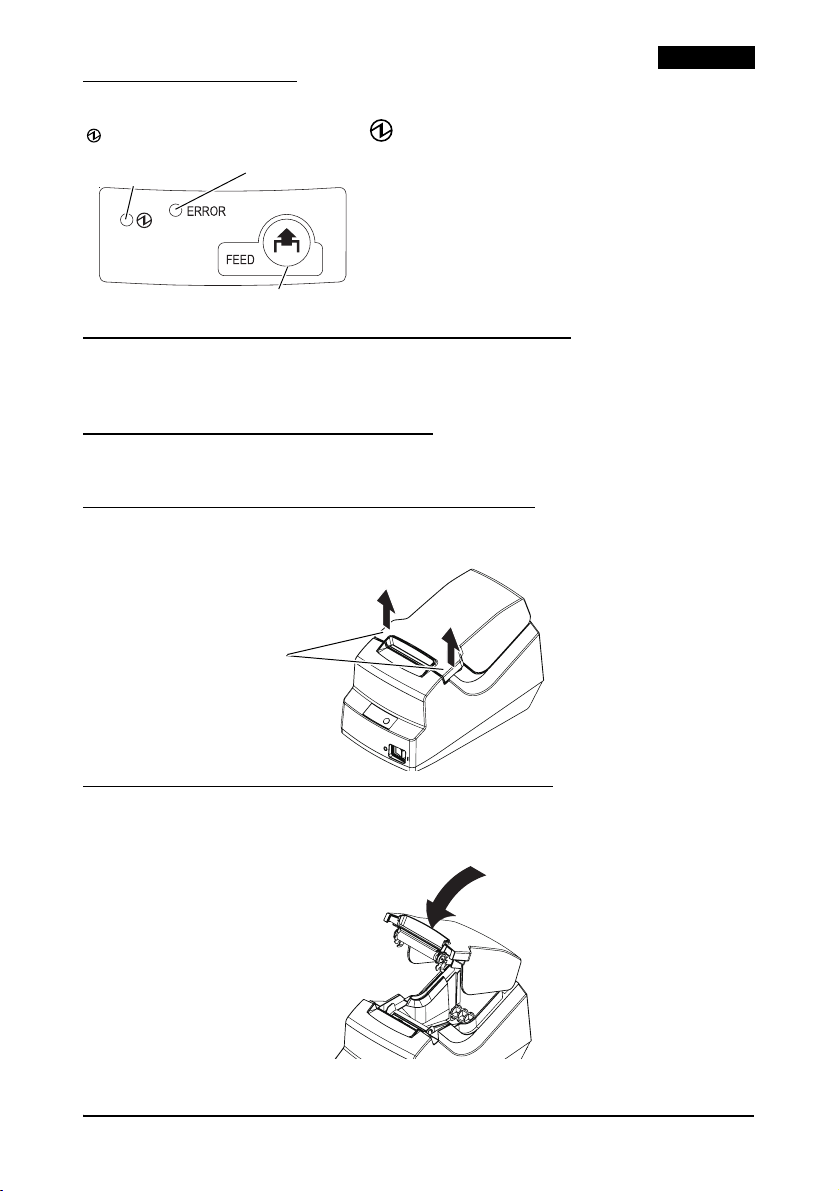

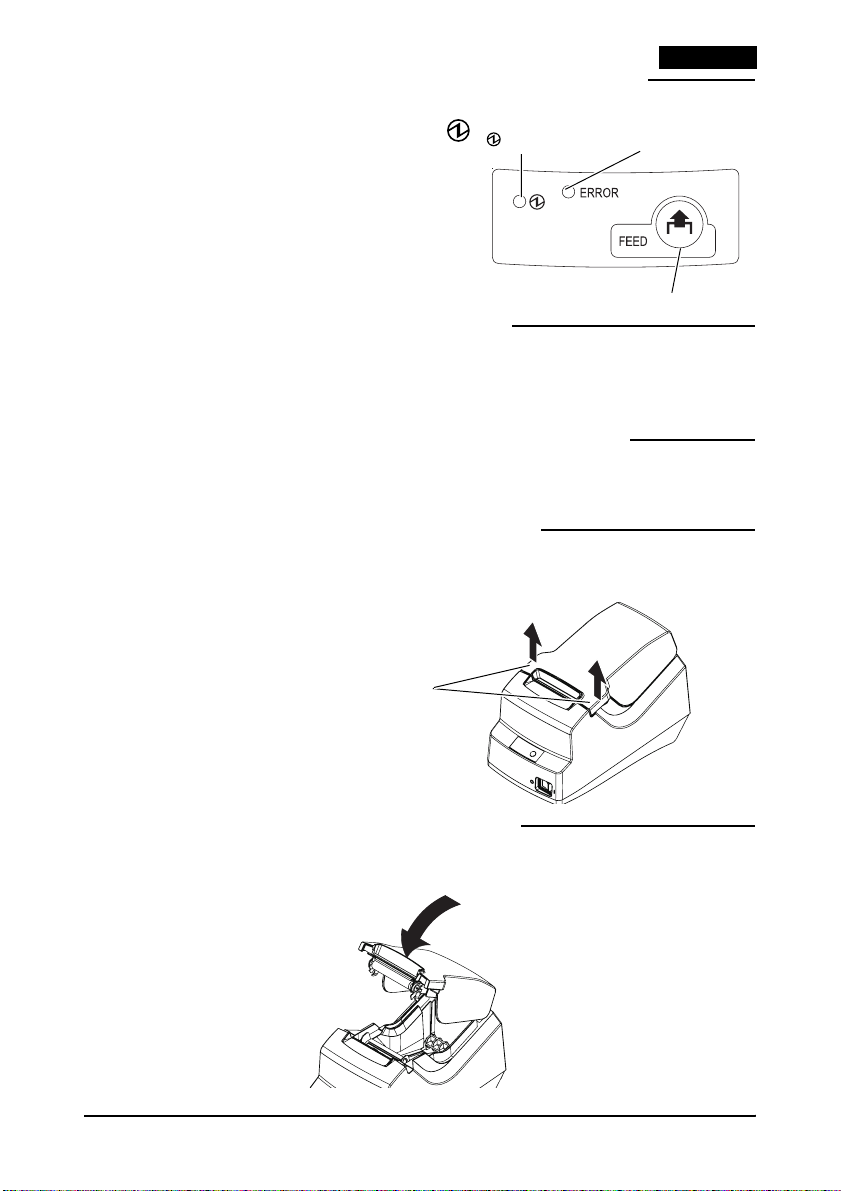

Control Panel
Power LED |
ERROR LED |
FEED button
(Power) LED
This LED is on when the printer is on.
ERROR LED
This indicates an error.
FEED button
This button feeds paper.
Important Installation Notes
Install the driver before connecting the printer.
Make sure to use the interface cable that was included in the package.
Installing the Printer
You can install the printer only horizontally.
How to Open the Printer Cover
Raise the cover open lever to open the printer cover.
Cover open lever (back side)
How to Close the Printer Cover
Hold down the central part of the cover to close the printer cover.
TM-T58 User’s Manual 5
English

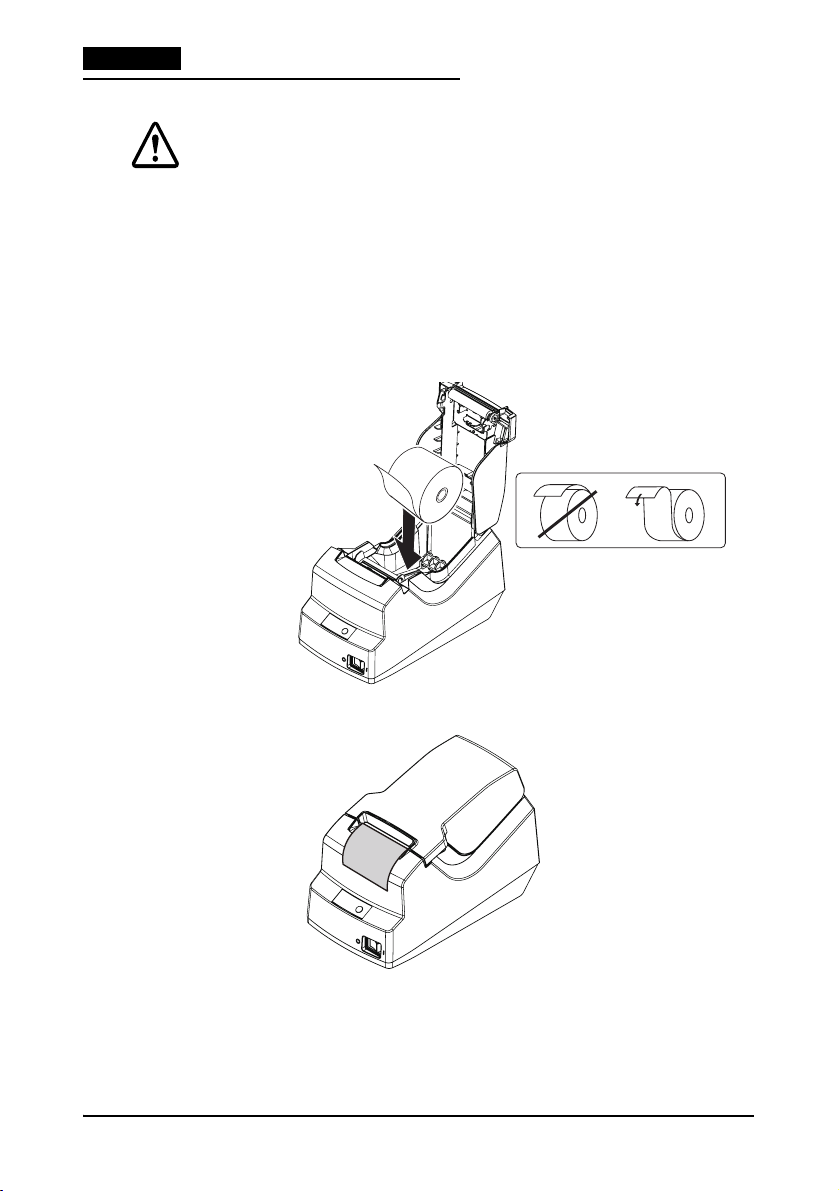

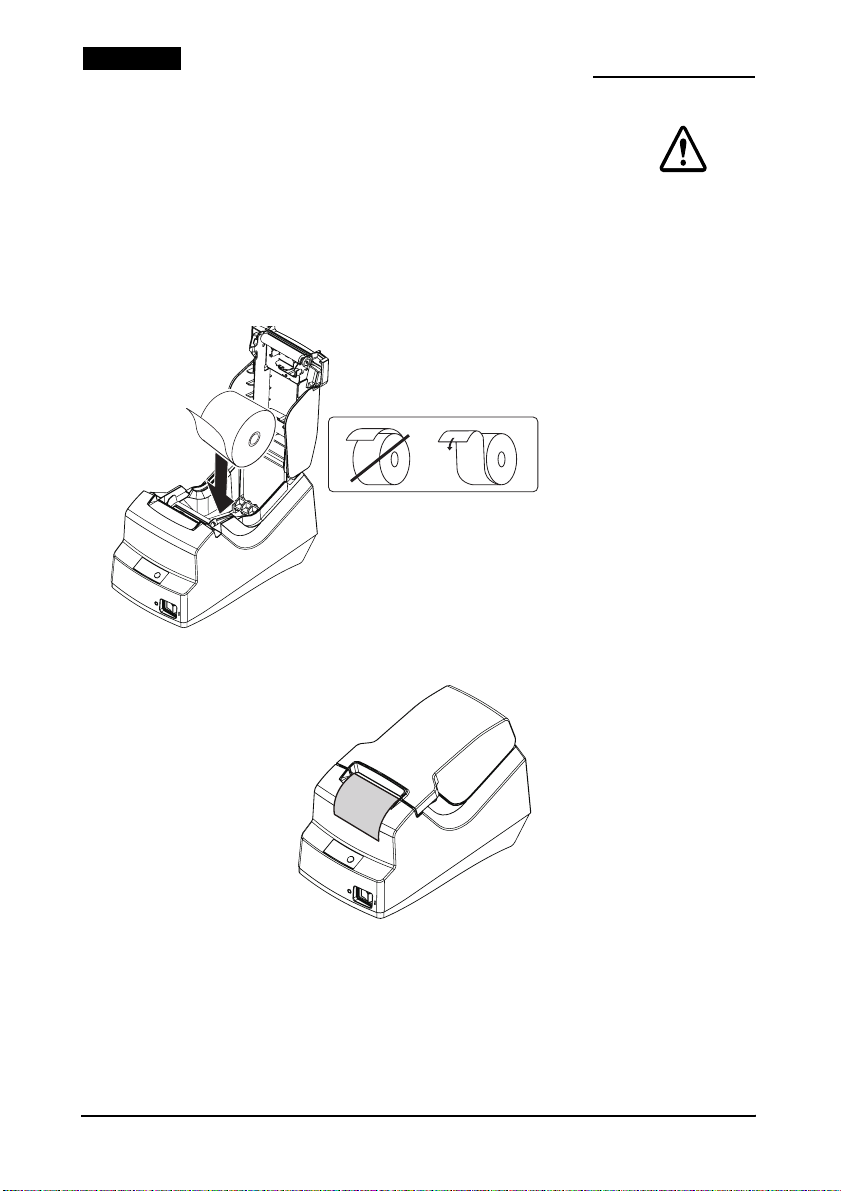

Installing Roll Paper
CAUTION:
Use only the specified paper. Using paper other than those designated as Original Epson Products may affect the print results or may cause a breakdown.
Specified original paper: TF50KS-E, P350, PD150R/160R, F5041, KF50
1.Open the printer cover. (Refer to “How to Open the Printer Cover” on page 5.)
2.Remove any used roll paper core.
3.Refer to the figure below, and set the roll paper in the correct direction.
4.Pull out a small amount of the roll paper and close the printer cover. (Refer to “How to Close the Printer Cover” on page 5.)
6 TM-T58 User’s Manual
English
5.Cut off the excess paper.
Setting the Memory Switch
With Memory switch, you can set the following:
Selecting the transmission speed (serial interface only): 9600bps (default)/19200bps
Selecting darkness/lightness of the print results (only available at the print speed of 70 mm/s): 100% (default)/110%
Selecting print speed: 100 mm/s (default)/70 mm/s
To set the memory switch, follow the steps below.
1.Open the printer cover and turn ON the printer while pressing the FEED button.
2.Press the FEED button twice and close the printer cover.
3.Setting items and operation method will be printed. To set the memory switch, follow the instruction.
4.When the initial setting is complete, the settings are saved and the printer is initialized.
5.The printer is ready to print once the initialization is complete.
Note:
The print speed of raster bit image and barcode cannot be set to 100mm/s.
Cleaning the Thermal Head
To ensure print quality of receipts, periodical maintenance on the thermal head is recommended (once every 3 months).
CAUTION:
After printing, the thermal head can be very hot. Be careful not to touch it and to let it cool before you clean it. Do not damage the thermal head by touching it with your fingers or any hard object.
TM-T58 User’s Manual 7
English
Turn off the printer, open the printer cover, and clean the thermal elements (thin black lines) of the thermal head with a cotton swab moistened with an alcohol solvent (ethanol or IPA).
Thermal head
Troubleshooting
No lights on the control panel
Check the power supply cable connections and the power outlet.
ERROR LED on (not flashing) with no printing
Either one of the following is the cause.
Roll paper is not set.
Roll paper is finished.
The printer cover is not closed properly.
ERROR LED flashing with no printing (and no paper jam)
Printing stops if the head overheats and resumes automatically when it cools.
If printing is not resumed, turn the printer off, and after 10 seconds, back on.
Unclear printing result
The thermal head is dirty. Clean the thermal head. (Refer to “Cleaning the Thermal Head.”)
Removing Jammed Paper
CAUTION:
Do not touch the thermal head because it can be very hot after printing.
1.Turn the printer off and press the cover open button.
2.Remove jammed paper, reinstall the roll, and close the cover.
8 TM-T58 User’s Manual
English
ESC/POS Command List
Command |
Hexadecimal code |
Function |
|
|
|
|
|
LF |
0A |
|
Print and line feed |
|
|
|
|
CR |
OD |
Print and carriage return |
|
|
|
|
|
ESC ! |
1B |
21 n |
Select print mode(s) |
|
|
|
|
ESC $ |
1B |
24 nL nH |
Set absolute print position |
|
|
|
|
ESC * |
1B |
2A m nL nH d1... dk |
Select bit-image mode |
|
|
|
|
ESC 2 |
1B |
32 |
Select default line spacing |
|
|
|
|
ESC 3 |
1B |
33 n |
Set line spacing |
|
|
|
|
ESC @ |
1B |
40 |
Initialize printer |
|
|
|
|
ESC J |
1B |
4A n |
Print and feed paper |
|
|
|
|
ESC R |
1B |
52 n |
Select an international character set |
|
|
|
|
ESC p |
1B |
70 m t1 t2 |
Generate pulse |
|
|
|
|
ESC t |
1B |
74 n |
Select character code table |
|
|
|
|
GS H |
1D 48 n |
Select print position of HRI |
|
|
|
|
characters |
|
|
|
|
GS V |
1D 56 m n |
Select cut mode and cut paper |
|
|
|
|
|
GS h |
1D 68 n |
Set bar code height |
|
|
|
|
|
GS k |
1D 6B m d1...dk 00 |
Print bar code |
|
|
|
|
|
|
1D 6B m n d1...dk |
Print bar code |
|
|
|
|
|
GS v 0 |
1D 76 30 m xL xH yL yH d1...dk |
Print raster bit image |
|
|
|
|
|
GS w |
1D 77 n |
Set bar code width |
|
|
|
|
|
Note:
For the details of the commands, refer to TM-T58 ESC/POS Application Programming Guide.
Specifications
Printing method |
Thermal line printing |
Dot density |
203 dpi × 203 dpi |
|
|
Printing direction |
Unidirectional with friction feed (no backfeeding) |
|
|
Printing width |
48 mm {1.89"}, 384 dots |
|
|
Characters per line |
Font A (12 × 24): 32 |
|
Thai/Vietnam character font (12 × 24): 32 |
|
|
Character spacing |
0.25 mm {0.01"} (2 dots) |
|
|
Character size |
Standard/Double-height/Double-width/Double-width and Double-height |
|
Font A: 1.25 × 3.0 mm/1.25 × 6.0 mm/2.5 × 3.0 mm/2.5 × 6.0 mm {0.05 × |
|
0.12"/0.05 × 0.24"/0.10 × 0.12"/0.10 × 0.24"} |
|
Thai/Vietnam character font: 1.25 × 3.0 mm/1.25 × 6.0 mm/2.5× 3.0 mm/2.5 |
|
× 6.0 mm {0.05 × 0.12"/0.05 × 0.24"/0.10 × 0.12"/0.10 × 0.24"} |
|
|
Number of characters |
Alphanumeric characters: 95; International characters: 1; Extended |
|
graphics: ANK model: 128 × 4 pages, South Asia model:128 × 6 pages |
|
|
TM-T58 User’s Manual 9
English
Printing method |
Thermal line printing |
|
|
Printing speed |
Maximum 100 mm/s {3.9"/s} |
|
Raster bit image/barcodes: 70 mm/s {2.8"/s} |
|
The values are when the printer prints with density "Normal" at 24 V and |
|
25 °C {77°F} |
|
|
Paper feed speed |
Approx. 100 mm/s {3.9"/s} (continuous paper feed) |
|
|
Line spacing (default) |
3.75 mm {1/7"} |
|
|
Character structure |
Font A: 12 × 24 (including 2-dot horizontal spacing) |
|
Thai/Vietnam character font: 12 × 24 |
|
|
Roll Paper (single-ply) |
Width: 57.5 ± 0.5 mm {2.26 ± 0.02"} |
|
Maximum outside diameter: 83 mm {3.26"} |
|
Minimum Roll Paper spool diameter: Outside: 18 mm {0.71"} |
|
|
Thermal paper type |
Specified: Mitsubishi HiTec F5041, NIPPON Paper Industries Co., Ltd. TF50KS- |
|
E, Kanzaki Specialty Papers P350, OJI Paper Mfg. Co., Ltd. PD150R/160R, |
|
Kanzan KF50 |
|
|
Interface |
Serial (RS-232), Parallel (IEEE1284) |
|
|
Receive buffer |
2 KB |
|
|
Supply voltage |
DC + 24V ± 5% |
|
|
Current consumption |
1.1A |
|
|
Life |
Mechanism: 6,000,000 lines |
|
Thermal head: 50 million pulses, 50km |
|
(When printing the specified pattern) |
|
|
MTBF |
180,000 hours |
|
|
MCBF |
15,000,000 lines |
|
(Average failure interval based on failures relating to wearout and |
|
random failures up to the life of 6 million lines.) |
|
|
Temperature |
Operating: 5 to 45 °C {41 to 113 °F} |
|
Storage: -10 to 50 °C {14 to 122 °F}, except for roll paper |
|
|
Humidity |
Operating: 10 to 90% RH |
|
Storage: 10 to 90% RH, except for roll paper |
|
|
Overall dimensions |
137 × 116 × 204 mm {5.39 × 4.57 × 8.03"} (H × W × D) |
|
|
Weight (mass) |
Approx. 1.3 kg {2.9 lb}, except for roll paper |
|
|
dpi: dots per 25.4 mm (dots per inch)
10 TM-T58 User’s Manual
Deutsch
Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne ausdrückliche schriftliche Genehmigung der Seiko Epson Corporation nicht reproduziert, in einem Abrufsystem gespeichert oder in beliebiger Form und auf jedwede Weise übermittelt werden, weder durch Fotokopieren, Aufzeichnen, noch auf elektronische, mechanische oder sonstige Weise. Für die hierin enthaltenen Informationen wird keine Patenthaftung übernommen. Obgleich bei der Zusammenstellung dieser Anleitung mit Sorgfalt vorgegangen wurde, übernimmt die Seiko Epson Corporation keine Verantwortung für Fehler und Auslassungen. Zudem wird keine Haftung übernommen für Schäden, die aus der Verwendung der hierin enthaltenen Informationen entstehen.
Weder die Seiko Epson Corporation noch ihre Tochtergesellschaften sind dem Käufer dieses Produkts oder Drittparteien gegenüber für Schäden, Verluste, Kosten oder Ausgaben haftbar, die für den Käufer oder etwaige Drittparteien aufgrund von Unfall, Mißbrauch oder Zweckentfremdung dieses Produkts, nicht autorisierten Modifikationen, Reparaturen oder Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versäumnisses anfallen, die Bedienungsund Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten.
Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.
EPSON ist ein eingetragenes Warenzeichen der Seiko Epson Corporation in Japan und anderen Ländern/ Gebieten.
HINWEIS: Änderungen am Inhalt dieser Anleitung ohne Vorankündigung vorbehalten.
Copyright © 2009 Seiko Epson Corporation, Nagano, Japan.
Deutsch
Angewendete EMSund Sicherheitsnormen
Produktname: TM-T58
Modellname: M237A/B
Die folgenden Normen gelten nur für entsprechend gekennzeichnete Drucker. (EMC wurde mit den EpsonNetzteilen getestet.)
Europa: |
CE-Zeichen |
|
|
Sicherheit: EN 60950-1 |
|
Nordamerika: |
EMI: |
FCC/ICES-003 Klasse A |
|
Sicherheit: UL 60950-1/CSA C22.2 |
|
|
|
No.60950-1 |
Japan: |
EMC: |
VCCI Class A |
Ozeanien: |
EMC: |
AS/NZS CISPR22 Klasse B |
Russland: |
GOST-R (IEC 90650-1, CISPR22) |
WARNUNG
Die EMC-Normen für dieses Gerät werden ungültig, wenn ein nicht abgeschirmtes DruckerSchnittstellenkabel an den Drucker angeschlossen wird. Bitte beachten Sie, dass durch Änderungen oder Modifikationen, die nicht ausdrücklich von der Seiko Epson Corporation genehmigt wurden, die Bedienung des Geräts unter Umständen unzulässig wird.
CE-Zeichen
Der Drucker entspricht den folgenden Vorschriften und Normen:
Direktive 2004/108/EC EN 55022 Klasse B EN 55024
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-11
GERÄUSCHPEGEL
Gemäß der Dritten Verordnung zum Gerätesicherheitsgesetz (Maschinenlärminformations- Verordnung-3. GSGV) ist der arbeitsplatzbezogene Geräusch-Emissionswert kleiner als 70 dB(A) (basierend auf ISO 7779).
Sicherheitshinweise
Dieser Abschnitt enthält wichtige Informationen für die sichere und effective Verwendung dieses Produkts. Lesen Sie diesen Abschnitt sorgfältig durch und bewahren Sie ihn gut zugänglich auf.
WARNUNG:
Schalten Sie das Gerät sofort aus, wenn Sie Rauch bzw. Ungewöhnliche Gerüche oder Geräusche bemerken. Wenn das Gerät weiter verwendet wird, kann dies zu einem Brand führen. Ziehen Sie den Netzstecker des Gerätes sofort aus der Netzsteckdose und benachrichtigen Sie Ihren Händler oder ein Seiko Epson Service Center.
Versuchen Sie niemals, dieses Produkt eigenständig zu reparieren. Unsachgemäße Reparaturarbeiten können gefährlich sein.
Zerlegen oder modifizieren Sie dieses Produkt nicht. Unsachgemäße Arbeiten an diesem Produkt können zu Verletzungen oder einem Brand führen.
Stellen Sie sicher, dass Sie die für dieses Produkt geeignete Stromquelle verwenden (EPSON AC Netzteil C, Modellnummer: M235A). Der Anschluss an eine ungeeignete Stromquelle kann zu einem Brand führen.
Vermeiden Sie das Eindringen von Fremdobjekten in dieses Produkt. Das Eindringen von Fremdobjekten kann zu einem Brand führen.
Wenn Wasser oder andere Flüssigkeiten in dieses Produkt eindringen, ziehen Sie sofort den Netzstecker heraus und benachrichtigen Sie einen Fachhändler oder Ihr Seiko Epson Service Center. Wenn das Gerät weiter verwendet wird, kann dies einen Brand verursachen.
Verwenden Sie im oder um dieses Produkt keine Aerosol-Spraydosen, die brennbares Gas enthalten. Das kann sonst zu einem Brand führen.
12 TM-T58 Benutzerhandbuch
Deutsch
VORSICHT:
Stellen Sie dieses Gerät unbedingt auf einer festen, stabilen, horizontalen Fläche auf. Das Produkt kann beim Fallen beschädigt werden oder Verletzungen verursachen.
Verwenden Sie das Gerät nicht an Orten mit hohem Feuchtigkeitsoder Staubgehalt. Eine übermäßige Feuchtigkeitsoder Staubentwicklung kann das Gerät beschädigen oder einen Brand verursachen.
Stellen Sie keine schweren Gegenstände auf dieses Produkt. Stellen Sie sich nie auf das Produkt und lehnen Sie sich nicht dagegen. Das Gerät kann fallen oder beschädigt werden und dabei Gegenstände beschädigen oder Personen verletzen.
Verletzen Sie Ihre Finger nicht am manuellen Papierschneider, wenn Sie:
•das bedruckte Papier entfernen
•andere Tätigkeiten durchführen, wie z. B. Einführen/Ersetzen des Rollenpapiers
Ziehen Sie bei geschlossener Druckerabdeckung das Rollenpapier nicht heraus. Das kann sonst zu einer Betriebsstörung führen.
Wird dieses Produkt für einen längeren Zeitraum nicht verwendet, sollte zur Sicherheit die Stromzufuhr getrennt werden. Stellen Sie sicher, dass beim Umsetzen Netzstecker, Stromkabel und sämtliche anderen Kabel entfernt wurden.
Verwendungshinweise
Wenn dieses Produkt für Anwendungen verwendet wird, bei denen es auf hohe Zuverlässigkeit/Sicherheit ankommt, wie z.B. Transportvorrichtungen beim Flug-,Zug-, Schiffsund Kfz-Verkehr usw., Vorrichtungen zur Katastrophenverhinderung, verschiedene Sicherheitsvorrichtungen oder Funktions-/Präzisionsgerät usw., sollten Sie dieses Produkt erst verwenden, wenn Sie Fail-Safe-Vorrichtungen und Redundanzsysteme in Ihr Design mit einbezogen haben, um die Sicherheit und Zuverlässigkeit des gesamten Systems zu gewährleisten. Da dieses Produkt nicht für den Einsatz bei Anwendungen vorgesehen ist, bei denen es auf extrem hohe Zuverlässigkeit/ Sicherheit ankommt, wie beispielsweise in der Raumfahrt, bei primären Kommunikationseinrichtungen, Kernenergiekontrollanlagen oder medizinischen Vorrichtungen für die direkte medizinische Pflege usw., überlegen Sie bitte nach umfassender Evaluierung genau, ob das Produkt für Ihre Zwecke geeignet ist.
Warnschilder
VORSICHT:
Unmittelbar nach oder während der Benutzung ist der Thermodruckkopf heiß. Diesen heißen Thermodruckkopf zu berühren, kann zu Verbrennungen führen. Vor der Reinigung usw. sollte der Druckkopf ausreichend abgekühlt sein.
TM-T58 Benutzerhandbuch 13
Deutsch
VORSICHT:
Gehen Sie beim Umgang mit dem manuellen Papierschneider behutsam vor.
Zweck dieses Handbuches
Dieses Handbuch stellt grundlegende Informationen für den korrekten und sicheren Gebrauch des Produktes bereit.
Herunterladen von Treibern, Dienstprogrammen und Handbüchern
Treiber, Tools und Handbücher können unter folgender Webadresse heruntergeladen werden:
http://www.epson-pos.com/
Auspacken
Folgende Teile sind im Lieferumfang des Druckers mit Standardspezifikationen enthalten. Falls eine der Systemkomponenten beschädigt ist, wenden Sie sich bitte an Ihren Fachhändler.
|
Drucker |
|
Schnittstellenkabel |
|
AC-Netzteil C |
|
Benutzerhandbuch (dieses Handbuch) |
Druckerkomponenten
Druckerabdeckung
Lösehebel für Abdeckung (Rückseite)
Bedienfeld
Ein/Aus-Schalter
Schnittstellenanschluss |
Netzanschluss |
|
|
|
Papierlade Kick-Out-Anschluss |
14 TM-T58 Benutzerhandbuch
Bedienfeld
Betriebsanzeige Fehleranzeige
Papiervorschubtaste
Deutsch
Betriebsanzeige
Die Betriebsanzeige leuchtet, wenn der Drucker eingeschaltet ist.
Fehleranzeige (ERROR LED)
Dieses Lämpchen leuchtet, wenn am Gerät ein Fehler aufgetreten ist.
Papiervorschubtaste (FEED)
Schiebt Papier vor.
Wichtige Hinweise zur Installation
Vor dem Anschluss des Druckers muss der Treiber installiert werden.
Verwenden Sie das mitgelieferte Schnittstellenkabel.
Installation des Druckers
Der Drucker kann nur horizontal aufgestellt werden.
Öffnen der Druckerabdeckung
Heben Sie den Lösehebel für die Druckerabdeckung an, um die Druckerabdeckung zu öffnen.
Lösehebel der Ab deckung
(Rückseite)
Schließen der Druckerabdeckung
Drücken Sie den mittleren Teil der Abdeckung nach unten, um die Druckerabdeckung zu schließen.
TM-T58 Benutzerhandbuch 15
Deutsch
Einlegen von Rollenpapier
VORSICHT:
Verwenden Sie nur geeignetes Papier. Die Verwendung von anderem Papier, als original Epson-Papier, kann das Druckergebnis beeinflussen oder zu einer Störung führen.
Geeignetes Originalpapier: TF50KS-E, P350, PD150R/160R, F5041, KF50
1.Öffnen Sie die Druckerabdeckung. (Siehe “Öffnen der Druckerabdeckung” auf Seite 15.)
2.Entfernen Sie vorhandene Rollenpapierhülsen.
3.Legen Sie das Rollenpapier, wie unten gezeigt, in die korrekte Richtung ein.
4.Ziehen Sie das Rollenpapier ein wenig heraus und schließen Sie die Druckerabdeckung. (Siehe “Schließen der Druckerabdeckung” auf Seite 15.)
16 TM-T58 Benutzerhandbuch
Deutsch
5.Schneiden Sie das überstehende Papier ab.
Einstellung des Memory Switch
Mit dem Memory Switch können Sie Folgendes einstellen:
Auswahl der Übertragungsgeschwindigkeit (nur bei serieller Schnittstelle): 9600 bps (Standard)/19200 bps
Auswahl von Dunkelheit/Helligkeit des Druckergebnisses (nur verfügbar bei Druckgeschwindigkeiten von 70 mm/s). 100 % (Standard)/ 110 %
Auswahl der Druckgeschwindigkeit: 100 mm/s (Standard)/70 mm/s Beachten Sie für die Einstellung des Memory Switch die folgenden Schritte.
1.Öffnen Sie die Druckerabdeckung und schalten Sie den Drucker EIN, während Sie die Taste FEED drücken.
2.Drücken Sie die Taste FEED zweimal und schließen Sie die Druckerabdeckung.
3.Einstellungsdaten und Betriebsart werden ausgedruckt. Beachten Sie für die Einstellung des Memory Switch die Anleitung.
4.Nach Fertigstellung der Ersteinrichtung, werden die Einstellungen gespeichert und der Drucker wird initialisiert.
5.Der Drucker steht zum Drucken bereit, nachdem die Initialisierung abgeschlossen ist.
Hinweis:
Die Druckgeschwindigkeit von Rasterbildformaten und Barcode kann nicht auf 100 mm/s eingestellt werden.
Reinigung des Thermodruckkopfes
Um die Druckqualität der Quittungen zu gewährleisten, sollte der Thermodruckkopf einer regelmäßigen Wartung unterzogen werden (alle drei Monate).
TM-T58 Benutzerhandbuch 17
Deutsch
VORSICHT:
Nach dem Drucken ist der Thermokopf unter Umständen sehr heiß. Den Thermokopf nicht berühren und vor dem Reinigen abkühlen lassen. Um eine Beschädigung des Thermokopfes zu vermeiden, berühren Sie diesen nicht mit den Fingern oder harten Gegenständen.
Schalten Sie den Drucker aus, öffnen Sie die Druckerabdeckung und reinigen Sie die Thermoelemente (dünne, schwarze Linien) des Thermodruckkopfes mit einem in Alkohollösung getauchten Wattestäbchen (Ethanol oder Isopropylalkohol).
Thermokopf
Fehlersuche
Auf dem Bedienfeld leuchten keine Lämpchen
Kabelverbindungen und
Netzanschluss prüfen.
FEHLER-LED (ERROR) leuchtet (konstant-nicht blinkend); das Gerät druckt nicht
Diese Möglichkeiten kommen als Ursache in Frage:
Rollenpapier nicht eingestellt.
Rollenpapier ist zu Ende.
Die Druckerabdeckung ist nicht vollständig geschlossen.
FEHLER-LED blinkt und das Gerät druckt nicht (und es liegt kein Papierstau vor)
Der Druckvorgang wird unterbrochen, wenn der Druckkopf zu heiß wird, und wird nach dem Abkühlen des Druckkopfes wieder fortgesetzt.
Wird der Druck nicht wieder aufgenommen, schalten Sie den Drucker aus und nach 10 Sekunden wieder ein.
Unscharfes Druckergebnis
Der Thermodruckkopf ist verschmutzt. Reinigen Sie den Thermodruckkopf. (Siehe “Reinigung des Thermodruckkopfes.”)
18 TM-T58 Benutzerhandbuch
Deutsch
Entfernen eines Papierstaus
VORSICHT:
Den Thermokopf nicht berühren; er kann nach dem Drucken sehr heiß sein.
1.Schalten Sie den Drucker aus und drücken Sie auf den Knopf zum Öffnen der Abdeckung.
2.Nehmen Sie das verklemmte Papier heraus, legen Sie die Rolle neu ein und schließen Sie die Abdeckung.
ESC/POS Befehlsliste
Befehl |
Hexadezimal-Code |
Funktion |
|
|
|
|
|
LF |
0A |
|
Druck und Zeilenvorschub |
|
|
|
|
CR |
OD |
Druck und Wagenrücklauf |
|
|
|
|
|
ESC ! |
1B |
21 n |
Auswahl der/des Druckmodus |
|
|
|
|
ESC $ |
1B |
24 nL nH |
Einstellung der absoluten Druckposition |
|
|
|
|
ESC * |
1B |
2A m nL nH d1... dk |
Auswahl des Bitabbildmodus |
|
|
|
|
ESC 2 |
1B |
32 |
Auswahl des Standard-Zeilenabstandes |
|
|
|
|
ESC 3 |
1B |
33 n |
Einstellung des Zeilenabstandes |
|
|
|
|
ESC @ |
1B |
40 |
Drucker initialisieren |
|
|
|
|
ESC J |
1B |
4A n |
Papier bedrucken und Vorschub |
|
|
|
|
ESC R |
1B |
52 n |
Auswahl eines internationalen Zeichensatzes |
|
|
|
|
ESC p |
1B |
70 m t1 t2 |
Taktgenerierung |
|
|
|
|
ESC t |
1B |
74 n |
Auswahl der Zeichentabelle |
|
|
|
|
GS H |
1D 48 n |
Auswahl der Druckposition von HRI-Zeichen |
|
|
|
|
|
GS V |
1D 56 m n |
Auswahl von Schneidmodus und Schneiden von |
|
|
|
|
Papier |
|
|
|
|
GS h |
1D 68 n |
Einstellung der Barcodehöhe |
|
|
|
|
|
GS k |
1D 6B m d1...dk 00 |
Barcode drucken |
|
|
|
|
|
|
1D 6B m n d1...dk |
Barcode drucken |
|
|
|
|
|
GS v 0 |
1D 76 30 m xL xH yL yH d1...dk |
Drucken von Rasterbildformaten |
|
|
|
|
|
GS w |
1D 77 n |
Einstellung der Barcodebreite |
|
|
|
|
|
Hinweis:
Einzelheiten bezüglich der Befehle, siehe TM-T58 ESC/POS in der Anleitung zur Anwendungsprogrammierung.
Technische Daten
Druckmethode |
Thermozeilendrucker |
|
|
Punktdichte |
203 dpi × 203 dpi |
|
|
Druckrichtung |
Unidirektional mit Reibungsvorschub (kein Rückschub) |
|
|
Druckbreite |
48 mm {1,89"}, 384 Punkte |
|
|
TM-T58 Benutzerhandbuch 19
Deutsch
Zeichen pro Zeile |
Schrift A (12 × 24): 32 |
|
Thai/Vietnam Zeichensatz (12 × 24): 32 |
|
|
Zeichenabstand |
0.25 mm {0,01”} (2 Punkte) |
|
|
Zeichengröße |
Standard/Doppelte Höhe/Doppelte Breite/Doppelte Breite und Doppelte |
|
Höhe |
|
Schriftart A: 1,25 × 3,0 mm/1,25 × 6,0 mm/2,5 × 3,0 mm/2,5 × 6,0 mm {0,05 × |
|
0,12”/0,05 × 0,24”/0,10 × 0,12”/0,10 × 0,24”} |
|
Thai/Vietnam Zeichensatz: 1,25 × 3,0 mm/1,25 × 6,0 mm/2,5× 3,0 mm/2,5 × |
|
6,0 mm {0,05 × 0,12”/0,05 × 0,24”/0,10 × 0,12”/0,10 × 0,24”} |
|
|
Zeichenzahl |
Alphanumerische Zeichen: 95; Internationale Zeichen: 1; Erweiterte |
|
Grafiken: ANK-Modell: 128 × 4 Seiten, Modell Südasien:128 × 6 Seiten |
|
|
Druckgeschwindigkeit |
Maximal 100 mm/s {3,9”/s} |
|
Rasterbildformat/Barcodes: 70 mm/s {2,8”/s} |
|
Die Werte liegen beim Druck mit Dichte “Normal” bei 24 V und |
|
25 °C {77°F} |
|
|
Papiervorschubge- |
Ca. 100 mm/s {3,9”/s} (kontinuierliche Papierzuführung) |
schwindigkeit |
|
|
|
Zeilenabstand |
3,75 mm {1/7”} |
(Standard) |
|
|
|
Zeichenstruktur |
Schriftart A: 12 × 24 (einschließlich 2-Punkte-Horizontalabstand) |
|
Thai/Vietnam Zeichensatz: 12 × 24 |
|
|
Rollenpapier (einlagig) |
Breite: 57,5 ± 0,5 mm {2,26 ± 0,02”} |
|
Maximaler Außendurchmesser: 83 mm {3,26”} |
|
Maximaler Papierrollendurchmesser: Außen: 18 mm {0,71”} |
|
|
Thermopapierart |
Geeignet: Mitsubishi HiTec F5041, NIPPON Paper Industries Co., Ltd. TF50KS- |
|
E, Kanzaki Specialty Papers P350, OJI Paper Mfg. Co., Ltd. PD150R/160R, |
|
Kanzan KF50 |
|
|
Schnittstelle |
Serial (RS-232), Parallel (IEEE1284) |
|
|
Empfangspuffer |
2 KB |
|
|
Betriebsspannung |
DC + 24 V ± 5 % |
|
|
Stromaufnahme |
1,1 A |
|
|
Lebensdauer |
Mechanik: 6.000.000 Zeilen |
|
Thermodruckkopf: 50 Millionen Takte, 50 km |
|
(Bei Druck der vorgegebenen Bilder) |
|
|
Mittlere Ausfallzeit |
180.000 Stunden |
(MTBF) |
|
|
|
MCBF |
15.000.000 Zeilen |
|
(Durchschnittlicher Zeitabstand zwischen Störungen in Bezug auf |
|
Verschleiß und zufallsbedingte Störungen bei bis zu 6 Millionen Zeilen.) |
|
|
Temperatur |
Betrieb: 5 bis 45 °C {41 bis 113 °F} |
|
Lagerung: -10 bis 50 °C {14 bis 122 °F}, Ausnahme Rollenpapier |
|
|
Luftfeuchtigkeit |
Betrieb: 10 bis 90 % RL |
|
Lagerung: 10 bis 90 % RL, Ausnahme Rollenpapier |
|
|
Gesamtmaße |
137 × 116 × 204 mm {5,39 × 4,57 × 8,03”} (H × B × T) |
|
|
Gewicht (Masse) |
Ca. 1,3 kg {2,9 lb}, Ausnahme Rollenpapier |
|
|
dpi: Punkte pro 25,4 mm (dots per inch)
20 TM-T58 Benutzerhandbuch
Nederlands
Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of openbaar worden gemaakt in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopiëren, opnamen of enige andere manier, zonder voorafgaande schriftelijke toestemming van Seiko Epson Corporation. Er wordt geen aansprakelijkheid voor octrooien aanvaard in verband met gebruik van de informatie in deze uitgave. Hoewel bij het samenstellen van deze uitgave de grootste zorgvuldigheid is betracht, aanvaardt Seiko Epson Corporation geen aansprakelijkheid voor fouten of omissies. Noch wordt aansprakelijkheid aanvaard voor schade die voortvloeit uit gebruik van de informatie in deze uitgave.
Noch Seiko Epson Corporation noch een van haar dochterondernemingen kan aansprakelijk worden gesteld door de koper of door derden voor schade, verliezen of kosten die door de koper of derden zijn gemaakt als gevolg van ongelukken, onjuist gebruik of misbruik van dit product of door onbevoegden uitgevoerde modificaties, reparaties of wijzigingen van dit product of (tevens in de VS) het niet in acht nemen van de aanwijzingen voor gebruik en onderhoud van Seiko Epson Corporation.
Seiko Epson Corporation is niet aansprakelijk voor schade of problemen die voortvloeien uit gebruik van andere optionele producten of verbruiksgoederen dan die welke door Seiko Epson Corporation zijn aangemerkt als “originele Epson-producten” of als “door Epson goedgekeurde producten”.
EPSON is een gedeponeerd handelsmerk van Seiko Epson Corporation in Japan en andere landen/gebieden. BEKENDMAKING: Wijzigingen in de inhoud van deze handleiding onder voorbehoud.
Copyright © 2009 by Seiko Epson Corporation, Nagano, Japan.
Nederlands
Normen voor elektromagnetische compatibiliteit en veiligheid
Naam product: TM-T58 Naam model: M237A/B
De volgende normen gelden alleen voor printers die van de desbetreffende aanduiding zijn voorzien. (EMC getest met Epson-voedingen.)
Europa: |
CE-keur |
|
|
Veiligheid:EN 60950-1 |
|
Noord-Amerika: EMI: |
FCC/ICES-003 Class A |
|
|
Veiligheid:UL60950-1/CSA C22.2 |
|
|
|
No.60950-1 |
Japan: |
EMC: |
VCCI Class A |
Oceanië: |
EMC: |
AS/NZS CISPR22 Class B |
Rusland: |
GOST-R (IEC 90650-1, CISPR22) |
WAARSCHUWING
Bij aansluiting van een niet-afgeschermde printerverbindingskabel op deze printer voldoet de printer niet aan de geldende normen voor EMC. U
wordt erop gewezen dat wijzigingen of aanpassingen die niet uitdrukkelijk door Seiko Epson Corporation zijn goedgekeurd, u het recht op gebruik van de apparatuur kunnen ontnemen.
CE-keurmerk
De printer voldoet aan de volgende richtlijnen en normen:
Richtlijn 2004/108/EC EN 55022 klasse B EN 55024
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-11
Veiligheidsmaatregelen
Dit gedeelte bevat belangrijke informatie voor veilig en effectief gebruik van dit product. Lees dit gedeelte aandachtig door en bewaar het op een goed toegankelijke plaats.
WAARSCHUWING:
Het apparaat onmiddellijk uitschakelen wanneer het rook, een vreemde geur of ongebruikelijk geluid afgeeft. Doorgaan met gebruik kan leiden tot brand of elektrische schokken. De stekker onmiddellijk uit het stopcontact trekken en contact opnemen met de leverancier of een servicecentrum van Seiko Epson voor advies.
Probeer niet zelf het product te repareren. Onjuist uitgevoerde reparaties kunnen gevaar veroorzaken.
Dit product niet demonteren of wijzigen. Wijzigen van dit product kan letsel of brand veroorzaken.
Zorg er voor dat u de juiste voedingsbron gebruikt (EPSON AC Adapter. C, Model number: M235A). Aansluiten op een onjuiste voedingsbron kan brand veroorzaken.
Voorkomen dat er voorwerpen in het apparaat vallen. Binnendringen van vreemde voorwerpen kan brand veroorzaken.
Als er water of andere vloeistoffen in het apparatuur terechtkomt, de stekker onmiddellijk uit het stopcontact trekken en contact opnemen met de leverancier of een Seiko Epson servicecentrum voor advies.
Doorgaan met gebruik kan leiden tot brand.
Gebruik geen spuitbussen die brandbare gassen bevatten in of om dit apparaat. Dat kan brand veroorzaken.
22 TM-T58 Gebruikershandleiding
Nederlands
LET OP:
Dit apparaat moet op een stevige, stabiele en horizontale ondergrond geplaatst worden. Het product kan beschadigd raken of ongelukken veroorzaken als het valt.
Niet gebruiken op plaatsen met een hoge vochtigheidsgraad of veel stof. Overmatig vocht en/of stof kan apparatuurschade of brand tot gevolg hebben.
Geen zware voorwerpen boven op dit product plaatsen. Nooit op dit product gaan staan of leunen. De apparatuur kan defect raken of in elkaar klappen, wat breuk en eventueel letsel kan veroorzaken.
Let op dat u uw vingers niet verwondt aan de handmatige snijder
•Als u een afdruk verwijdert
•Als u andere handelingen verricht zoals het laden of vervangen van een rol papier
Trek het papier er niet uit als de printerkap gesloten is. Dat kan een defect veroorzaken.
Uit veiligheidsoverwegingen moet u de stekker er uit trekken voordat u het apparaat gedurende een langere periode niet gebruikt. Als u het apparaat verplaatst, moet u de stekker en alle andere kabels er ook uit trekken.
Gebruiksbeperkinge
Wanneer dit product gebruikt wordt voor toepassingen die een hoge mate van betrouwbaarheid/veiligheid vereisen zoals bijv. transportapparatuur voor vliegtuigen, treinen, schepen, auto’s enz.; ramppreventievoorzieningen; diverse soorten beveiligingsapparatuur enz.; of functionele/precisieapparatuur, mag u dit product alleen gebruiken indien uw ontwerp voorziet in redundantie en failsafes ten einde de veiligheid en betrouwbaarheid van het complete systeem te waarborgen. Omdat dit product niet bestemd is voor toepassingen die een uitermate hoge mate van betrouwbaarheid/veiligheid vereisen zoals luchtvaartapparatuur, primaire communicatieapparatuur, regelapparatuur voor kerninstallaties of medische apparatuur voor directe medische zorg, wordt u geacht uw eigen oordeel te hanteren aangaande de geschiktheid van dit product, op basis van grondige evaluatie.
Waarschuwingsetiketten
WAARSCHUWING:
De thermische kop is tijdens en direct na het gebruik heet. Het aanraken van deze kop kan een brandwond veroorzaken. Wacht tot de kop is afgekoeld voordat u deze schoonmaakt enzovoort.
TM-T58 Gebruikershandleiding 23
Nederlands
WAARSCHUWING:
Wees voorzichtig bij de omgang met de handmatige snijder.
Doel van deze handleiding
Deze handleiding geeft basisinformatie over het juiste en veilige gebruik van het product.
Downloaden van stuuren hulpprogramma’s en gebruiksaanwijzingen
Stuuren hulpprogramma’s en handleidingen kunnen van de volgende URL gedownload worden.:
http://www.epson-pos.com/
Uitpakken
De printer met standaard specificaties omvat de volgende items. Neem contact op met de leverancier als er onderdelen beschadigd zijn.
Printer |
Interface-kabel |
Voedingsadapter C |
Gebruikershandleiding (deze handleiding) |
Namen van onderdelen
Printerdeksel
Hendel voor openen deksel (achterkant)
Bedieningspaneel
Voedingsschakelaar
Interface-aansluiting Aansluiting la openen |
Voedingsaansluiting |
|
24 TM-T58 Gebruikershandleiding
Bedieningspaneel
Aan/Uit-lampje ERROR-lampje
FEED-knop
Nederlands
Aan/Uit-lampje
Dit lampje brandt als de printer aanstaat.
ERROR-lampje
Geeft aan dat er een fout is.
FEED-knop
Deze knop voert het papier in.
Belangrijke informatie over installatie
Installeer het stuurprogramma voordat u de printer aansluit.
Gebruik de interface-kabel die met de printer is meegeleverd.
De printer installeren
U kunt de printer alleen horizontaal installeren.
Het deksel van de printer openen
Trek de hendel voor het openen van het deksel omhoog om het deksel te openen.
Hendel voor openen deksel
(achterkant)
Het deksel van de printer sluiten
Druk op het middelste deel van het deksel om dit te sluiten.
TM-T58 Gebruikershandleiding 25
Nederlands
Een rol papier installeren
WAARSCHUWING:
Gebruik alleen het opgegeven papier. Het gebruik van ander papier dan is aangewezen als Original Epson Products kan de afdrukresultaten beïnvloeden of schade veroorzaken.
Opgegeven origineel papier: TF50KS-E, P350, PD150R/160R, F5041, KF50
1.Open het deksel van de printer. (Zie “Het deksel van de printer openen” op pagina 25.)
2.Verwijder de kern van de gebruikte rol papier.
3.Zie onderstaande afbeelding en plaats de rol papier in de juiste richting.
4.Trek een stukje van de rol papier naar buiten en sluit het deksel. (Zie “Het deksel van de printer sluiten” op pagina 25.)
26 TM-T58 Gebruikershandleiding
Nederlands
5.Snij het overtollige papier af.
De geheugenschakelaar instellen
Met de geheugenschakelaar kunt u het volgende instellen:
De overdrachtsnelheid (alleen seriële interface ): 9600bps (standaard)/ 19200bps
Donkerte/helderheid van het resultaat (alleen beschibaar voor de afdruksnelheid van 70 mm/s): 100% (standaard)/110%
De afdruksnelheid: 100 mm/s (standaard)/70 mm/s
Ga als volgt te werk om de geheugenschakelaar in te stellen.
1.Open het printerdeksel en schakel de printer IN terwijl u de FEED-knop ingedrukt houdt.
2.Druk tweemaal op de FEED-knop en sluit het deksel.
3.De ingestelde items en de werkmethode worden afgedrukt. Volg de aanwijzingen voor het instellen van de geheugenschakelaar.
4.Als de eerste instelling voltooid is, worden de instellingen opgeslagen en de printer geïnitialiseerd.
5.De printer is klaar om af te drukken nadat de initialisatie is afgerond.
Opmerking:
U kunt de afdruksnelheid voor rasterafbeeldingen en barcode instellen op 100mm/s.
De thermische kop schoonmaken
Om de afdrukkwaliteit van ontvangstbonnen te garanderen, is regelmatig onderhoud van de thermische kop aanbevolen (eenmaal per drie maanden).
LET OP:
Na het afdrukken kan de thermische kop zeer heet zijn. Raak hem niet aan en wacht totdat hij is afgekoeld voordat u hem schoonmaakt. Beschadig de thermische kop niet door hem met uw vingers of harde voorwerpen aan te raken.
TM-T58 Gebruikershandleiding 27
