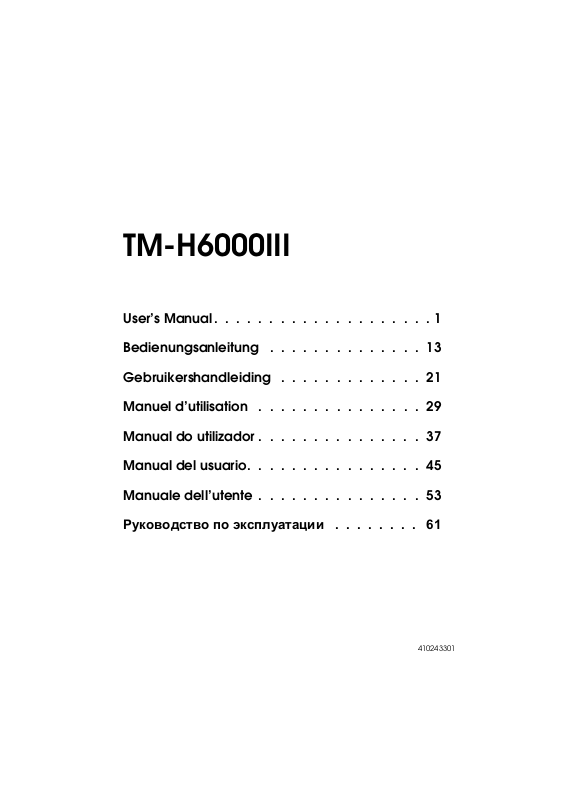

TM-H6000III

User’s Manual. . . . . . . . . . . . . . . . . . . . 1 Bedienungsanleitung . . . . . . . . . . . . . . 13 Gebruikershandleiding . . . . . . . . . . . . . 21 Manuel d’utilisation . . . . . . . . . . . . . . . 29 Manual do utilizador . . . . . . . . . . . . . . . 37 Manual del usuario. . . . . . . . . . . . . . . . 45 Manuale dell’utente . . . . . . . . . . . . . . . 53

Руководство по эксплуатации . . . . . . . . 61

410243301

Labels / Etiketten / Etiketten / Étiquettes / Etiquetas / Etiquetas / Etichette / Предупреждающие наклейки

DIP Switch Tables

Serial

SW	Function	ON	OFF

1-1	Data receive error	Ignored	Prints “?”

1-2	Receive buffer	45 bytes	4 KB
	capacity

1-3	Handshaking	XON/XOFF	DTR/DSR

1-4	Data word length	7 bits	8 bits

1-5	Parity check	Enabled	Disabled

1-6	Parity selection	Even	Odd

1-7	Transmission speed (See table below.)
1-8

2-1	Handshaking	Receive	Offline or Receive
	(BUSY condition)	buffer full	buffer full

2-2	Customer display	Connected	Not connected
	connection

2-3	Print density	See Table A.
2-4

2-5	Internal use. Fixed to Off.
2-6

2-7	I/F pin 6 reset	Enabled	Disabled

2-8	I/F pin 25 reset	Enabled	Disabled


Transmission speed (bps)-bits per second				1-7	1-8

4800				ON	ON

9600				OFF	ON

19200				ON	OFF

38400				OFF	OFF

Parallel

SW	Function	ON	OFF

1-1	Auto line feed	Always	Always disabled
		enabled

1-2	Receive buffer	45 bytes	4 KB
	capacity

1-3~	Reserved. Fixed to Off.
1-8

2-1	Handshaking	Receive	Offline or Receive
	(BUSY condition)	buffer full	buffer full

2-2	Internal use. Do not change setting. Fixed to Off.

2-3	Print density	See Table A.
2-4

2-5	Internal use. Fixed to Off.
2-6

2-7	Reserved (for serial interface) Fixed to Off.

2-8	I/F pin 31 reset signal. Do not change setting.
	Fixed to On.

Table A

Print density/low power	SW 2-3	SW 2-4

1 Print density (Light)	ON	ON

2	OFF	OFF

3	ON	OFF

4 Print density (Dark)	OFF	ON

English

TM-H6000III

User’s Manual

All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Seiko Epson Corporation. No patent liability is assumed with respect to the use of the information contained herein. While every precaution has been taken in the preparation of this book, Seiko Epson Corporation assumes no responsibility for errors or omissions. Neither is any liability assumed for damages resulting from the use of the information contained herein.

Neither Seiko Epson Corporation nor its affiliates shall be liable to the purchaser of this product or third parties for damages, losses, costs, or expenses incurred by purchaser or third parties as a result of: accident, misuse, or abuse of this product or unauthorized modifications, repairs, or alterations to this product, or (excluding the U.S.) failure to strictly comply with Seiko Epson Corporation’s operating and maintenance instructions.

Seiko Epson Corporation shall not be liable against any damages or problems arising from the use of any options or any consumable products other than those designated as Original Epson Products or Epson Approved Products by Seiko Epson Corporation.

Epson and ESC/POS are registered trademarks of Seiko Epson Corporation.

NOTICE: The contents of this manual are subject to change without notice.

TM-H6000III User’s Manual 1

EMC and Safety Standards Applied

Product Name: TM-H6000III Model Name: M147G

The following standards are applied only to the printers that are so labeled. (EMC is tested using the Epson power supply.)

Europe:	CE marking
	Safety:	EN 60950
North America:	EMI:	FCC/ICES-003 Class A
	Safety:	UL 1950/CSA C22.2 No. 950
Japan:	EMI:	VCCI Class A
Oceania:	EMC:	AS/NZS CISPR22 Class B

WARNING

The connection of a non-shielded printer interface cable to this printer will invalidate the EMC standards of this device.

You are cautioned that changes or modifications not expressly approved by Seiko Epson Corporation could void your authority to operate the equipment.

CE Marking

The printer conforms to the following Directives and Norms:

Directive 89/336/EEC EN 55022

M147G Class B

EN 55024

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8

IEC 61000-4-11

FCC Compliance Statement For American Users

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.

This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.

Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense.

For Canadian Users

This Class A digital apparatus complies with Canadian ICES-003.

Safety Precautions

This section presents important information intended to ensure safe and effective use of this product. Please read this section carefully and store it in an accessible location.

WARNING:

Shut down your equipment immediately if it produces smoke, a strange odor, or unusual noise. Continued use may lead to fire. Immediately unplug the equipment and contact your dealer or a Seiko Epson service center for advice.

Never attempt to repair this product yourself. Improper repair work can be dangerous.

2 TM-H6000III User’s Manual

Never disassemble or modify this product. Tampering with this product may result in injury or fire.

Be sure to use the specified power source. Connection to an improper power source may cause fire.

Do not allow foreign matter to fall into the equipment. Penetration by foreign objects may lead to fire.

If water or other liquid spills into this equipment, unplug the power cord immediately, and then contact your dealer or a Seiko Epson service center for advice. Continued usage may lead to fire.

CAUTION:

Do not connect cables in ways other than those mentioned in this manual. Different connections may cause equipment damage and burning.

Be sure to set this equipment on a firm, stable, horizontal surface. Product may break or cause injury if it falls.

Do not use in locations subject to high humidity or dust levels. Excessive humidity and dust may cause equipment damage or fire.

Do not place heavy objects on top of this product. Never stand or lean on this product. Equipment may fall or collapse, causing breakage and possible injury.

To ensure safety, unplug this product before leaving it unused for an extended period.

Do not touch the thermal head or paper feed motor. Wait for the head and the motor to be cool. The head and the motor can be very hot after printing for a long time. Touching them may cause burns.

Labels

WARNING:

Do not connect a telephone line to the drawer kick-out connector or the display module connector; otherwise the printer and the telephone line may be damaged.

CAUTION:

Thermal head and paper feed motor for the thermal section are hot.

CAUTION:

Caution label for autocutter blade.

Unpacking

The following items are included with the standard specification printer. If any item is damaged, contact your dealer.

Printer

Thermal roll paper

Dedicated ribbon cassette [ERC-32]

Power switch cover

User’s manual (This manual)

TM-H6000III User’s Manual 3

Connectors

interface

drawer kick-out

power

Important Installation Notes

For a serial interface, use a null modem cable.

For a parallel interface, use an IEEE 1284 cable.

For a USB interface, install the driver before connecting the printer.

Downloading Drivers, Utilities, and Manuals

Drivers, utilities, and manuals can be downloaded from one of the following URLs.

For customers in North America, go to the following web site: http://www.epsonexpert.com/ and follow the on-screen instructions.

For customers in other countries, go to the following web site: http://www.epson-pos.com/

Select the product name from the “Select any product” pulldown menu.

4 TM-H6000III User’s Manual

Installing the Paper Roll

Note:

Do not use paper rolls that have the paper glued or taped to the core because they might cause a paper jam.

To prevent paper jams, make sure that nothing obstructs paper coming out of the paper exit, and do not pull the paper out of the printer.

TM-H6000III User’s Manual 5

Installing the Ribbon

Epson recommends the use of genuine Epson ribbon cassettes.

1.Turn on the printer. Turn the knob on the ribbon cartridge. Open the front

cover of the printer, and insert the new ribbon.

2.Turn the knob 2 or 3 times and check the ribbon position.

6 TM-H6000III User’s Manual

Inserting Slip Paper

Troubleshooting

Error light on or blinking.

Make sure that the printer cover is properly closed.

Turn off the printer and check for a paper jam.

The autocutter is jammed or the paper roll cover will not open.

1.Turn off the printer and open the unit cover.

2.Then turn the knob until you see a pin in the opening.

knob

TM-H6000III User’s Manual 7

Cleaning the Print Head

CAUTION:

After printing, the print head can be very hot. Be careful not to touch it. Also let it cool before you clean it. Do not damage the print head by touching it with your fingers or any hard object.

Open the paper roll cover, and clean the thermal element (the green part) of the print head with a cotton swab moistened with an alcohol solvent (ethanol, methanol, or IPA).

Clean the thermal head periodically (generally every 3 months) to maintain receipt print quality.

MICR and Endorsement Printing (Factory installed options)

Reading MICR Characters On Personal Checks

CAUTION:

Do not insert checks with staples in them. This may cause paper jams, MICR reading errors, and damage to the MICR head.

Be sure the checks are flat, without curls, folds, or wrinkles.

1.Wait until the SLIP light blinks. Then insert the check face up with the right side of the check against the right side of the paper guide as far as it will go. Be sure that the MICR characters are on the right.

MICR characters on this side face up

8 TM-H6000III User’s Manual

2.The printer will detect the check and start drawing it in. When the printer starts drawing it in, let go of the check immediately. When the printer ejects the check and the SLIP light starts blinking again; remove the check by pulling it straight up; do not pull it at an angle.

Cleaning the MICR Mechanism

Approximately every 12 months clean the MICR head with a moistened cleaning sheet.

Use the following or an equivalent commercially available cleaning sheet: PRESAT brand (KIC) “CHECK READER CLEANING CARD.”

Note:

Be sure not to use an adhesive cleaning sheet.

Follow the steps below:

1.Load a paper roll in the printer; turn off the power; then open the paper roll cover and turn the power back on while holding down the RELEASE button.

2.Press the RELEASE button 7 times; then close the paper roll cover. The printer prints the following message on receipt paper and the SLIP light flashes.

3.Insert the cleaning sheet like a standard check.

CAUTION:

Be sure that the sheet is inserted with the correct side up and that it is inserted in the correct direction.

Use a cleaning sheet only one time; then discard it.

4.When the sheet is ejected, press the RELEASE button, and remove the sheet from the printer.

Notes on using the MICR reader

Do not install the printer near any magnetic fields. Be especially careful where you install your display device and be sure to check the recognition rate of the MICR reader with the display device in place.

Make sure that the printer is not subjected to any impact or vibration when it is performing a MICR reading.

TM-H6000III User’s Manual 9

Endorsement Printing

If your printer has the optional endorsement printing mechanism, install the endorsement ribbon following the steps below:

Note:

Be sure to turn on the power before installing a ribbon cassette.

1.Turn the ribbon cassette knob. Then open the unit cover. Inside the printer, push the levers backward to open the unit.

Note:

Do not open the unit during printing.

2.Insert the ribbon into the printer in the position shown and turn the knob again to seat the ribbon. Then close the printer.

10 TM-H6000III User’s Manual

Epson Ecology Label

This product is in compliance with the Epson ecology label requirements. Please see the following link for detailed information on label criteria: http://www.epson.co.jp/e/

TM-H6000III Specifications

Print method	Receipt: Thermal line
	Slip: 9-pin serial impact dot matrix
	Endorsement: 8-pin shuttle impact dot matrix

Print font	Receipt: 9 × 17 / 12 × 24
	Slip: 5 × 9 / 7 × 9
	Endorsement: 5 × 7

Columns	Receipt: 56/42
	Slip: 60/45
	Endorsement: 40

Character size	Receipt:	0.99 × 2.40 mm {0.04 × 0.09"}
(W × H)		1.41 × 3.39 mm {0.06 × 0.13"}
	Slip:	1.56 × 3.1 mm {0.06 × 0.12"}
		1.24 × 3.1 mm {0.05 × 0.12"}
	Endorsement:	1.1 × 2.42 mm {0.04 × 0.10"}

Character sets	95 alphanumeric, 37 international characters
	128 × 11 (slip: 12) pages extended graphic characters

Print speed	Receipt: 63, Slip: 5.14, Endorsement: 1.9 (lines per second)

Paper dimensions	Receipt: Thermal roll paper 79.5 ± 0.5 × 83 mm {3.1 ± 0.02 × 3.3"}
	Slip/endorsement: 70 ~148 × 150 ~ 210 mm {2.8 ~ 5.8 × 5.9 ~ 8.3"} (W × L)

Paper thickness	Slip (single-ply): 0.09 ~ 0.2 mm {0.0035 ~ 0.0079"}
	Endorsement: 0.09 ~ 0.2 mm {0.0035 ~ 0.0079"}

Copy capability	Receipt/Endorsement: Single-ply
	Slip: 1 original + 3 copies

Inked ribbon	Slip: ERC-32
	Endorsement: ERC-41

Ribbon life	Slip: 4 million characters
	Endorsement: 8000,000 characters

Interface (compatible)	RS-232C/Bi-directional parallel/RS-485 (dealer option)

Data buffer	Selectable for 45 bytes or 4 KB using DIP switch

D.K.D. function	2 drives

Power supply	+24 VDC ± 10%

TM-H6000III User’s Manual 11

Current consumption	Slip: Approximately 1.7 A (mean)
	Receipt: Approximately 1.8 A (mean)

Temperature	Operating: 5 to 45°C {41 to 113°F}
	Storage: −10 to 50°C {14 to 122°F}

Humidity	10 to 90% without condensation

Reliability	Receipt: MTBF: 360,000 hours, MCBF: 72 million lines
	Slip: MTBF: 180,000 hours, MCBF: 18 million lines

Overall dimensions	185 × 186 × 298 mm {7.28 × 7.32 × 11.73"} (H × W × D)

Mass	Approximately 5.3 kg {11.7 lb}

12 TM-H6000III User’s Manual

Deutsch

TM-H6000III

Bedienungsanleitung

DIP-Schaltereinstellungen

Informationen zu den DIP-Schaltereinstellungen sind auf der vorderen Innenseite des Umschlags dieser Anleitung zu finden.

Abbildungen

Dieses Handbuch ist in 8 Abschnitte unterteilt, einen pro Sprache. Die meisten Abbildungen sind im ersten Abschnitt zu finden und werden nicht wiederholt. Jeder Abschnitt enthält jedoch Seitenverweise auf die Abbildungen.

Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne ausdrückliche schriftliche Genehmigung der Seiko Epson Corporation nicht reproduziert, in einem Abrufsystem gespeichert oder in beliebiger Form und auf jedwede Weise übermittelt werden, weder durch Fotokopieren, Aufzeichnen, noch auf elektronische, mechanische oder sonstige Weise. Für die hierin enthaltenen Informationen wird keine Patenthaftung übernommen. Obgleich bei der Zusammenstellung dieser Anleitung mit Sorgfalt vorgegangen wurde, übernimmt die Seiko Epson Corporation keine Verantwortung für Fehler und Auslassungen. Zudem wird keine Haftung übernommen für Schäden, die aus der Verwendung der hierin enthaltenen Informationen entstehen.

Weder die Seiko Epson Corporation noch ihre Tochtergesellschaften sind dem Käufer dieses Produkts oder Drittparteien gegenüber für Schäden, Verluste, Kosten oder Ausgaben haftbar, die für den Käufer oder etwaige Drittparteien aufgrund von Unfall, Mißbrauch oder Zweckentfremdung dieses Produkts, nicht autorisierten Modifikationen, Reparaturen oder Produktumbauten sowie (mit Ausnahme USA) aufgrund des Versäumnisses anfallen, die Bedienungsund Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten.

Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.

EPSON und ESC/POS sind eingetragene Warenzeichen der Seiko Epson Corporation.

HINWEIS: Änderungen am Inhalt dieser Anleitung ohne Vorankündigung vorbehalten.

TM-H6000III Bedienungsanleitung 13

Geltende EMCund Sicherheitsnormen

Produktname: TM-H6000III Typenname: M147G

Die folgenden Normen gelten nur für entsprechend gekennzeichnete Drucker. (Die EMC-Prüfung erfolgt anhand der EPSON Stromversorgung.)

Europa:	CE-Plakette
	Sicherheit:	EN 60950
Nordamerika:	EMI:	FCC / ICES-003 Klasse A
	Sicherheit:	UL 1950 / CSA C22.2 No. 950
Japan:	EMI:	VCCI Klasse A
Ozeanien:	EMC:	AS/NZS CISPR22 Klasse B

WARNUNG

Die EMC-Normen für dieses Gerät werden ungültig, wenn ein nicht isoliertes Drucker-Schnittstellenkabel an den Drucker angeschlossen wird.

Bitte beachten Sie, daß durch Änderungen oder Modifikationen, die nicht ausdrücklich von der SEIKO EPSON Corporation genehmigt wurden, die Bedienung des Geräts unter Umständen unzulässig wird.

CE-Plakette

Der Drucker entspricht den folgenden Direktiven and Normen:

Direktive 89/336/EEC	EN 55022
	M147G Klasse B
	EN 55024

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8

IEC 61000-4-11

GERÄUSCHPEGEL

Gemäß der Dritten Verordnung zum Gerätesicherheitsgesetz (Maschinenlärminformations- Verordnung-3. GSGV) ist der arbeitsplatzbezogene Geräusch-Emissionswert kleiner als 70 dB(A) (basierend auf ISO 7779).

Sicherheitsvorkehrungen

Dieser Abschnitt enthält wichtige Informationen, die beachtet werden müssen, damit dieses Produkt sicher und effektiv funktioniert. Bitte lesen Sie diese Informationen sorgfältig durch, und bewahren Sie sie leicht erreichbar auf.

WARNUNG:

Schalten Sie das Gerät bei Rauchentwicklung, Abgabe eines eigenartigen Geruchs oder ungewöhnlichen Geräuschs sofort aus. Bei weiterer Verwendung besteht Feuergefahr. Ziehen Sie den Netzstecker des Gerätes sofort aus der Netzsteckdose und benachrichtigen Sie Ihren Händler oder ein SEIKO EPSON Service Center.

Versuchen Sie keinesfalls das Gerät selbst zu reparieren. Falsch durchgeführte Reparaturarbeiten können Gefahren mit sich bringen.

Das Produkt keineswegs auseinandernehmen oder umbauen. Nach unbefugten Eingriffen in dieses Produkt sind Verletzungsund Feuergefahr nicht auszuschließen.

Verwenden Sie nur das für dieses Produkt spezifizierte Netzteil. Beim Anschluss an das falsche Netzteil besteht Brandgefahr.

14 TM-H6000III Bedienungsanleitung

Keine Fremdkörper in das Gerät fallen lassen. Beim Eindringen von Fremdkörpern besteht Feuergefahr.

Falls Wasser oder sonstige Flüssigkeiten in das Gerät gelangen, sofort den Netzstecker ziehen und den Händler oder den SEIKO EPSON Kundendienst zu Rate ziehen. Bei weiterer Verwendung besteht Feuergefahr.

VORSICHT:

Schließen Sie Kabel nur auf die in diesem Handbuch beschriebene Weise an. Andere Kabelverbindungen können das Gerät beschädigen und einen Brand verursachen.

Stellen Sie dieses Gerät unbedingt auf einer festen, stabilen, horizontalen Fläche auf. Das Produkt kann beim Fallen beschädigt werden oder Verletzungen verursachen.

Verwenden Sie das Gerät nicht an Orten mit hohem Feuchtigkeitsoder Staubgehalt. Eine übermäßige Feuchtigkeitsoder Staubentwicklung kann das Gerät beschädigen oder einen Brand verursachen.

Stellen Sie keine schweren Gegenstände auf dieses Produkt. Stellen Sie sich nie auf das Produkt und lehnen Sie sich nicht dagegen. Das Gerät kann fallen oder beschädigt werden und dabei Gegenstände beschädigen oder Personen verletzen.

Aus Sicherheitsgründen ziehen Sie bitte den Netzstecker aus der Netzsteckdose wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden.

Den Thermodruckkopf und den Papiervorschubmotor nicht berühren. Warten, bis sich der Kopf bzw. Motor abgekühlt hat. Wenn das Gerät über längere Zeit hinweg im Einsatz ist, können der Kopf und der Motor sehr heiß sein. Eine Berührung kann zu Verbrennungen führen.

Etiketten

WARNUNG:

Kein Telefonkabel an die Schnappsteckerbuchse oder an die DisplaymodulBuchse anschließen, da sonst der Drucker und die Telefonkabel beschädigt werden können.

VORSICHT:

Der Thermokopf und der Papiervorschubmotor des Thermoabschnittes sind heiß.

VORSICHT:

Warnetikett für automatischen Papierabschneider.

Entpacken

Die folgenden Artikel sind standardmäßig im Lieferumfang des Druckers enthalten. Wenn Artikel beschädigt sind, verständigen Sie bitte Ihren Fachhändler.

Drucker

Thermopapierrolle

Dedizierte Bandkassette [ERC-32]

Netzschalterabdeckung

Benutzerhandbuch (das vorliegende Handbuch)

TM-H6000III Bedienungsanleitung 15

Anschlüsse

Netz

Schnittstelle

Schnappsteckerbuchse

Wichtige Hinweise zur Installation

Bei Verwendung einer seriellen Schnittstelle verwenden Sie ein Nullmodemkabel.

Bei Verwendung einer parallelen Schnittstelle verwenden Sie ein IEEE 1284Kabel.

Bei Verwendung einer USB-Schnittstelle installieren Sie den Treiber, bevor Sie den Drucker anschließen.

Herunterladen von Treibern, Dienstprogrammen und Handbüchern

Treiber, Dienstprogramme und Handbücher können von folgenden Webadressen heruntergeladen werden.

Für Kunden in Nordamerika: Besuchen Sie die Website http://www.epsonexpert.com/ und befolgen Sie die auf dem Bildschirm angezeigten Anweisungen.

Kunden in anderen Ländern besuchen die Website http://www.epson-pos.com/ Wählen Sie den Namen des Produkts im Menü “Select any product” aus.

EPSON Ökologie-Plaketten

Dieses Produkt entspricht den Anforderungen für die EPSON Ökologie-Plaketten. Unter dem folgenden Link finden Sie detaillierte Informationen über Plakettenkriterien: http://www.epson.co.jp/e/

16 TM-H6000III Bedienungsanleitung

Einlegen der Papierrolle

Hinweis:

Keine Papierrollen verwenden, bei denen das Papier mit Klebstoff oder Klebeband an der Rolle befestigt ist. Andernfalls kann es zu einem Papierstau kommen.

Um Papierstaus zu verhindern, sicherstellen, daß das aus dem Drucker austretende Papier nicht behindert wird. Das Papier nicht aus dem Drucker herausziehen.

Siehe Abbildungen auf Seite 5.

Einlegen des Farbbandes

EPSON empfiehlt die Verwendung von Original-EPSON-Farbbandkassetten.

1.Den Drucker einschalten. Den Knopf an der Bandkassette drehen. Die vordere Abdeckung des Druckers öffnen und ein neues Band einlegen. Siehe Abbildungen auf Seite 6.

2.Den Knopf zweioder dreimal drehen und die Bandposition überprüfen. Siehe Abbildung auf Seite 6.

Einlegen von Papierblättern

Siehe Abbildungen auf Seite 7.

Fehlerbehebung

Fehlerlämpchen leuchtet oder blinkt.

Sicherstellen, daß das Druckergehäuse richtig geschlossen ist.

Den Drucker ausschalten und prüfen, ob ein Papierstau vorliegt.

Blockierung im automatischen Papierschneider oder Papierrollenabdeckung läßt sich nicht öffnen.

1.Den Drucker ausschalten und die Abdeckung der Einheit öffnen.

2.Den Drehknopf drehen, bis ein Stift in der Öffnung zu sehen ist. Siehe Abbildungen auf Seite 7 (Stift, Drehknopf).

Reinigung des Druckkopfes

VORSICHT:

Nach dem Drucken kann der Druckkopf sehr heiß sein. Daher nicht berühren. Vor dem Reinigen abkühlen lassen. Den Druckkopf nicht durch Berühren mit den Fingern oder harten Gegenständen beschädigen.

Papierrollenabdeckung öffnen und das Thermoelement (der grüne Teil) des Druckkopfes mit einem Wattestäbchen reinigen, das in alkoholhaltiges Lösungsmittel (Äthanol, Methanol oder Isopropylalkohol) getaucht wurde. Siehe Abbildungen auf Seite 8.

Den Thermokopf regelmäßig reinigen (im allgemeinen alle 3 Monate), damit die Druckqualität erhalten bleibt.

TM-H6000III Bedienungsanleitung 17

MICRund Indossierdruck (werksseitig installierte Optionen)

Lesen von MICR-Zeichen auf Schecks

VORSICHT:

Keine Schecks mit Heftklammern einlegen. Andernfalls kann es zu Papierstaus, MICR-Lesefehlern und einer Beschädigung des MICR-Kopfes kommen.

Sicherstellen, daß die Schecks flach und nicht gewellt, gefalzt oder verknittert sind.

1.Warten, bis das Lämpchen SLIP blinkt. Dann den Scheck so einlegen, daß die Scheckvorderseite nach oben zeigt und die rechte Seite des Schecks so weit wie möglich an der rechten Seite der Papierführung anliegt. Sicherstellen, daß sich die MICR-Zeichen rechts befinden. Siehe Abbildungen auf Seite 8.

2.Der Drucker erkennt den Scheck und beginnt, ihn einzuziehen. Den Scheck sofort loslassen. Wenn der Drucker den Scheck auswirft und die Lampe SLIP erneut zu blinken beginnt, den Scheck gerade nach oben herausziehen - der Scheck darf nicht abgewinkelt herausgezogen werden!

Reinigen des MICR-Mechanismus

Den MICR-Kopf alle 12 Monate mit einem angefeuchteten Reinigungsblatt reinigen.

Das folgende Produkt oder ein gleichwertiges kommerziell erhältliches Reinigungsblatt verwenden:

PRESAT brand (KIC) “CHECK READER CLEANING CARD” [Scheckleser-Reinigungskarte der Marke PRESAT (KIC)]

Hinweis:

Kein Reinigungsblatt mit haftender Oberfläche verwenden.

Folgende Schritte durchführen:

1.Eine Papierrolle in den Drucker einlegen, den Drucker ausschalten, die Papierrollenabdeckung öffnen, die Taste RELEASE gedrückt halten und den Drucker wieder einschalten.

2.Die Taste RELEASE siebenmal drücken und dann die Papierrollenabdeckung schließen. Der Drucker druckt die folgende Meldung auf Bonpapier, und die Lampe SLIP blinkt.

3.Das Reinigungsblatt wie einen normalen Scheck einlegen.

VORSICHT:

Darauf achten, daß das Blatt mit der richtigen Seite nach oben und in der richtigen Richtung eingelegt wird.

Das Reinigungsblatt nur einmal verwenden und dann entsorgen.

4.Wenn das Blatt ausgeworfen wird, die Taste RELEASE drücken und das Blatt aus dem Drucker herausnehmen.

18 TM-H6000III Bedienungsanleitung

Hinweise zur Verwendung des MICR-Lesers

Den Drucker nicht in der Nähe von Magnetfeldern installieren. Besondere Sorgfalt empfiehlt sich bei der Installation der Bildschirmanzeige. Nach Installation der Anzeige die Erkennungsrate des MICR-Lesers überprüfen.

Sicherstellen, daß der Drucker bei MICR-Lesevorgängen keinen Erschütterungen ausgesetzt ist.

Indossierdruck

Wenn der Drucker mit dem optionalen Indossierdruckmechanismus ausgestattet ist, das Indossierfarbband wie folgt installieren:

Hinweis:

Vor Installation einer Farbbandkassette muß der Drucker eingeschaltet werden.

1.Den Knopf an der Bandkassette drehen. Die Abdeckung der Einheit öffnen. Im Inneren des Druckers die Hebel nach hinten schieben, um die Einheit zu öffnen. Siehe Abbildungen auf Seite 10.

Hinweis:

Die Einheit nicht während des druckens öffnen.

2.Das Farbband wie abgebildet in den Drucker einlegen und den Knopf erneut drehen, damit das Farbband richtig positioniert wird. Dann den Drucker schließen. Siehe Abbildung auf Seite 10.

Technische Daten des TM-H6000III

Druckmethode	Quittung: Thermozeile
	Blatt: 9-poliger serieller Dot-Matrix-Anschlag
	Indossierung: 8-poliger Dot-Matrix-Shuttle-Anschlag

Druckfont	Quittung: 9 × 17 / 12 × 24
	Blatt: 5 × 9 / 7 × 9
	Indossierung: 5 × 7

Spalten	Quittung: 56 / 42
	Blatt: 60 / 45
	Indossierung: 40

Zeichengröße	Quittung:	0,99 × 2,40 mm {0,04 × 0,09"}
(B × H)		1,41 × 3,39 mm {0,06 × 0,13"}
	Blatt:	1,56 × 3,1 mm {0,06 × 0,12"}
		1,24 × 3,1 mm {0,05 × 0,12"}
	Indossierung:	1,1 × 2,42 mm {0,04 × 0,10"}

Zeichensätze	95 alphanumerische, 37 internationale Schriftzeichen
	128 × 11 (Blatt: 12) Seiten erweiterte Grafikzeichen

Druckgeschwindigkeit	Quittung: 63; Blatt: 5,14; Indossierung: 1,9 (Zeilen pro Sekunde)

Papierabmessungen	Quittung: Thermopapierrolle 79,5 ± 0,5 × 83 mm {3,1 ± 0,02 × 3,3"}
	Blatt/Indossierung: 70 ~148 × 150 ~ 210 mm {2,8 ~ 5,8 × 5,9 ~ 8,3"} (B × L)

Papierstärke	Blatt (Eine Lage): 0,09 ~ 0,2 mm {0,0035 ~ 0,0079"}
	Indossierung: 0,09 ~ 0,2 mm {0,0035 ~ 0,0079"}

Kopierfähigkeit	Quittung/Indossierung: Eine Lage
	Blatt: 1 Original + 3 Kopien

Farbband	Blatt: ERC-32, Indossierung: ERC-41

Lebensdauer	Blatt: 4 Millionen Schriftzeichen, Indossierung:
d. Farbbandes	8000.000 Schriftzeichen

TM-H6000III Bedienungsanleitung 19

Schnittstelle (kompatibel)	RS-232C / bidirektional-parallel / RS-485 (Händleroption)

Datenpuffer	45 Byte oder 4 K Byte – mit DIP-Schalter wählbar

D.K.D.-Funktion	2 Laufwerke

Stromversorgung	+24 V Gleichstrom ±10 %

Stromverbrauch	Blatt: ~ 1,7 A (mittel)
	Quittung: ~ 1,8 A (mittel)

Temperatur	Betrieb: 5 bis 45°C {41 bis 113°F}
	Lagerung: -10 bis 50°C {14 bis 122°F}

Luftfeuchtigkeit	10 bis 90 % kondensationsfrei

Zuverlässigkeit	Quittung: Mittlerer Ausfallabstand: 360.000 Stunden,
	MCBF: 72 Millionen Zeilen
	Blatt: Mittlerer Ausfallabstand: 180.000 Stunden,
	MCBF: 18 Millionen Zeilen

Gesamtabmessungen	185 × 186 × 298 mm {7,28 × 7,32 × 11,73"} (H × B × T)

Gewicht	~ 5.3 kg {11.7 lb}

20 TM-H6000III Bedienungsanleitung

Nederland

TM-H6000III

Gebruikershandleiding

DIP-switches

Zie binnenkant vooromslag van deze handleiding voor informatie over instelling van de DIP-switches.

Illustraties

Deze handleiding is verdeeld is 8 delen, een voor elke taal. De illustraties bevinden zich in het eerste gedeelte en worden niet herhaald. Echter de pagina referenties in de andere delen verwijzen naar de illustraties in het eerste deel.

Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of openbaar worden gemaakt in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, opnamen of enige andere manier, zonder voorafgaande schriftelijke toestemming van Seiko Epson Corporation. Er wordt geen aansprakelijkheid in verband met octrooien aanvaard bij gebruik van de informatie in deze uitgave. Ondanks alle aan de samenstelling van de tekst bestede zorg kan Seiko Epson Corporation geen aansprakelijkheid aanvaarden voor fouten of omissies. Noch wordt aansprakelijkheid aanvaard voor schade die zou kunnen voortvloeien uit gebruik van de informatie in deze uitgave.

Noch Seiko Epson Corporation, noch haar dochterondernemingen zijn aansprakelijk, tegenover de koper van dit product of derden, voor schade, verliezen, of kosten die door de koper of derden worden opgelopen als resultaat van: ongelukken, oneigenlijk gebruik of misbruik of onbevoegde aanpassing, reparatie of wijziging van dit product of (behalve in de VS) niet nauw in acht nemen van de door Seiko Epson Corporation verstrekte aanwijzingen voor gebruik en onderhoud.

Seiko Epson Corporation is niet aansprakelijk voor schade of problemen die voortvloeien uit gebruik van andere optionele onderdelen of verbruiksgoederen dan die welke door Seiko Epson Corporation zijn voorzien van de aanduiding “Original Epson Products” of “Epson Approved Products”.

EPSON en ESC/POS zijn gedeponeerde handelsmerken van Seiko Epson Corporation.

BEKENDMAKING: Wijzigingen in de inhoud van deze handleiding onder voorbehoud.

TM-H6000III Gebruikershandleiding 21

Elektromagnetische compatibiliteit en veiligheidsnormen

Naam product: TM-H6000III Naam model: M147G

De volgende normen gelden alleen voor printers die van de desbetreffende aanduiding zijn voorzien. (EMC getest met EPSON voeding.)

Europa:	CE-keur
	Veiligheid:	EN 60950
Noord-Amerika:	EMI:	FCC/ICES-003 klasse A
	Veiligheid:	UL 1950/CSA C22.2
		No. 950
Japan:	EMI:	VCCI klasse A
Oceanië:	EMC:	AS/NZS CISPR22 klasse B

WAARSCHUWING

Aansluiten van een niet-afgeschermde printerkabel op deze printer maakt de EMC-normen voor dit apparaat ongeldig.

U wordt erop gewezen dat wijzigingen of aanpassingen die niet uitdrukkelijk door SEIKO EPSON Corporation zijn goedgekeurd, u het recht op gebruik van de apparatuur kunnen ontnemen.

CE-keurmerk

De printer voldoet aan de volgende richtlijnen en normen:

Richtlijn 89/336/EEC EN 55022

M147G klasse B

EN 55024

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8

IEC 61000-4-11

WAARSCHUWING

M147C is een product van klasse A. In een residentiële omgeving kan dit product radiostoring veroorzaken; in dat geval zal de gebruiker soms aanvullende maatregelen moeten treffen.

Veiligheidsmaatregelen

Dit gedeelte bevat belangrijke informatie voor veilig en effectief gebruik van dit product. Lees dit gedeelte zorgvuldig door en bewaar het op een goed toegankelijke plaats.

WAARSCHUWING:

Schakel de apparatuur onmiddellijk uit wanneer hij rook, een vreemde lucht of ongebruikelijk lawaai produceert. Verder gebruik kan tot brand leiden. Trek de stekker van het apparaat onmiddellijk uit het stopcontact en neem contact op met de leverancier of een servicecentrum van SEIKO EPSON.

Niet proberen om zelf dit product te repareren. Onjuist uitgevoerde reparaties kunnen gevaarlijk zijn.

Dit product nooit demonteren of wijzigen. Knoeien met dit product kan letsel of brand veroorzaken.

22 TM-H6000III Gebruikershandleiding

+ 56 hidden pages
