HD DVB-T Receiver with USB, PVR Ready &

HD Media Player

HRT 7520

Bedienungsanleitung

User Manual

Manuel d’emploi

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

INHALTSANGABE

Sicherheitshinweise 4 Recycling Informationen 7 Zubehör, Eigenschaften und Standardeinstellungen 8

Bedienelemente 9 Fernbedienung 10 Verbindung

TV / Antenne 12 Externer Audio-Decoder oder Verstärker 13

Erstinstallation 14 Funktionen

Wichtige Tasten und deren Funktionen 15

Rekorder

Timerprogrammierung 18 Aufnahme 18 Aufnahmeliste 19

USB Anschluss 20 USB Media Player 21

Foto 22 Musik 23 Filme 24 Unterstützte Formate 26

Einstellungen

Programm - Sender bearbeiten 27 Bildeinstellung 30 Sendersuche 31 Zeit 32 Optionen 33 System 34 USB 35 PVR Einstellung 36 Formatieren 37

Problemlösung 38 Spezifikation 39 Gewährleistungsbedingungen 40

Deutsch

HRT 7520 3

Deutsch

SICHERHEITSHINWEISE

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.

2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVB-T Empfänger könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

6. Wenn Sie den Stecker aus der S teckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen o der sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

4 HRT 7520

SICHERHEITSHINWEISE

11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingefüh rt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

12. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

13. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

Verwendung

1. Empfang von digitalen Programmen via Antenne (DVB-T).

2. Aufnahme von DVB-T Sendungen auf USB Speicher.

3. Abspielen von Aufnahmen

4. Abspielen von unterstützten Video-, Bild- und Musikdateien

Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder

3. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem

4. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung

5. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies

6. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät

7. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese

8. Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert

9. Vermeiden Sie Hitzestau am Gerät.

10. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

11. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

12. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies

USB

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

zu Schäden am Bildschirm führen. könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt. länger nicht nutzen. müssen immer frei gehalten werden. werden.

beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Deutsch

HRT 7520 5

SICHERHEITSHINWEISE

Antenne

Der DVB-T Empfänger wird an eine Antenne angeschlossen.

1. Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte das Gerät vorher aus und ziehen Sie den Netzstecker aus der Steckdose. Andernfalls könnte es zu Schädigungen der angeschlossen Geräte kommen.

2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,

Deutsch

dass diese entsprechend der Vorschriften geerdet ist.

Servicefall

1. Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

3. Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder

4. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnum-

5. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaret-

tenrauch werden nicht im Rahmen der Gewährleistung behoben.

dies immer qualifiziertem Personal. a. Wenn das Netzteil oder Netzkabel defekt ist.

b. Wenn Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät mit Wasser in Berührung gekommen ist. d. Wenn das Gerät trotz richtiger Anwendung nicht funktio-

niert. .

e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwan-

kungen aufweist. Feuer und anderen Pannen führen. mern.

6 HRT 7520

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

Deutsch

HRT 7520 7

Zubehör / Eigenschaften

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

Deutsch

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.

• Überp rüfen Sie direkt nach dem Kauf die Vollständigkeit des Zub ehörs. Sollte Zubeh ör fehlen,

wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Eigenschaften

• HD DVB-T Empfänger für hoch auflösendes, digitales Antennenfernsehen (MPEG2, MPEG4 h.264)

• HDMI Schnittstelle

• Electronic Programm Guide (EPG) und Videotext

• USB Anschluss

• PVR Ready, nimmt DVB-T Sendungen auf USB Speicher

• HD USB Media Player zur Wiedergabe von Film-, Musik und Videodateien

• RGB Videoausgabe bei SCART

• HRT 7520

• Fernbedienung

• Bedienungsanleitung

Standardeinstellungen

OSD Sprache Englisch Seitenverhältnis AUTO Videoausgang: HDMI (720p/50Hz), SCART (RGB, PAL)

8 HRT 7520

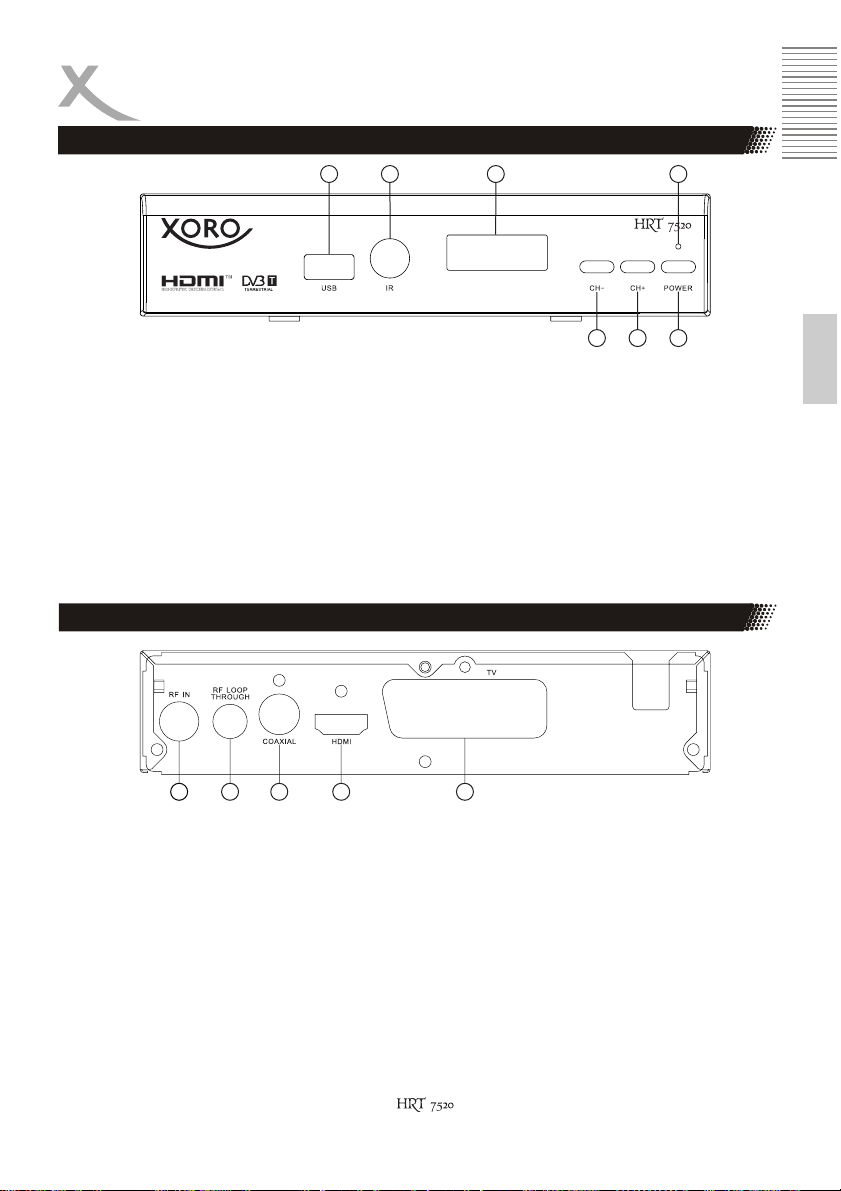

Bedienelemente

Vorderseite

USB Anschluss für USB Speichergeräte IR Empfänger für Fernbedienungssignale CH-/CH+ Tasten zum Wechseln des Programmplatzes POWER Taste zum Ein-/Ausschalten des Gerätes LED Grün: Eingeschaltet, Rot: Bereitschaftsbetrieb (Stand By)

Rückseite

Deutsch

RF IN Antenneneingang RF LOOP Antennenausgang COAXIAL Digitaler Audio-Ausgang (SPDIF elektrisch) HDMI HDMI Ausgang TV SCART Ausgang

Hinweis:

Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz getrennt ist.

HRT 7520 9

Fernbedienung

Einlegen der Batterie und Operationsradius

1. Legen Sie die Batterien in das F ach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).

2. Schieben Sie die Batterieklappe wieder auf (Abbildung).

3. Richten Sie die Fernbedienung immer auf das

Deutsch

Sensorfeld (IR) des Gerätes.

4. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.

5. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät eine längere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.

2. Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.

3. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.

4. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einem Arzt aufsuchen.

10 HRT 7520

Fernbedienung

Bereich 1 POWER (Gerät Ein-/Ausschalten) SUB/SWP (Untertitel aufrufen) LANG (Tonspuren wechseln) MUTE (Ton aus-/einschalten) EPG (Elektronische Programmzeitschrift aufrufen) GOTO (Zu einer bestimmten Wiedergabezeit springen) PAGE +/- (Seitenweise Listen blättern)

TTX (Videotext einblenden) REPEAT (Wiederholungsmodus bei Wiedergabe ändern)

Bereich 2 MENU (Hauptmenü einblenden) CH+/CH- (Programme umschalten, Menüauswahl hoch/

runter)

EXIT (Menü verlassen, zum höheren Menü wechseln) VOL+/VOL- (Lautstärke ändern, Menüauswahl rechts/

links)

FAV (Favoritenlisten einblenden) TV/RRADIO (Umschalten zwischen TV- und Radio Mo-

dus)

OK (Auswahl bestätigen, Senderliste anzeigen) Bereich 3

Zifferntasten (0-9, Zahleneingabe) RECALL (vorherigen Programmplatz aufrufen, zum höhe-

ren Verzeichnis wechseln)

INFO (Informationen anzeigen, A-B Wiederholung) Bereich 4

  (Bildsuchlauf rückwärts/vorwärts) I I (Vorherige/Nächste Datei)  (Wiedergabe starten)

|| (Pause)

■ (Wiedergabe stoppen)

● (Aufnahme)

PVR (PVR-Aufnahmen anzeigen, rote Taste) V-FORMAT (HDMI Auflösung ändern, grüne Taste) ASPECT (Seitenverhältnis ändern, gelbe Taste) TIMER (Timer-Liste anzeigen, blaue Taste)

Deutsch

Hinweis: Die Funktion einiger Tasten steht nur dann zur Verfügung, wenn der entsprechende Betriebsmodus vorher aktiviert wurde. Beispiel: Die GOTO Funktion oder die REPEAT Funktion stehen nur dann zur Verfügung, wenn der Media Player aktiviert wurde. Beachten Sie dazu die weiteren Beschreibungen im Handbuch und die Hinweise auf dem Bildschirm.

HRT 7520 11

Verbindung

Zu einem Fernseher und der Antenne

Allgemeine Informationen:

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.

• Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheits-

hinweise.

• Achten Sie auf eine sorgfältigen Anschluss der Steckverbindungen.

• Bitte achten Sie auf die Einstellungen bei der Videoausgabe.

Deutsch

Verbinden zu einem TV Fernsehgerät und einer Antenne

Die Zeichnung zeigt die Verbindungen des HRT 7520 zu der Antenne und zu dem Fernsehgerät.

Vorgehensweise:

• Verbinden Sie mit einem HDMI- oder SCART- Kabel den HDMI- bzw. SCART- Ausgang

des Receivers mit dem entsprechenden HDMI- bzw. SCART- Eingang Ihres Fernsehgerätes.

• Verbinden Sie das Antennenkabel mit dem Antenneneingang (RF IN) des HRT 7520.

• Verbinden Sie nun den HRT 7520 mit dem Stromnetz.

• Schalten Sie den DVB-T Empfänger und den Fernseher ein.

• Wählen Sie am Fernsehgerät den entsprechenden Eingang (SCART oder HDMI)

Hinweis:

Der HRT 7520 enthält einen so genannten „Loop through“ Antennenausgang (RF LOOP THROUGH). Damit können Sie von dem DVB-T Empfänger weitere DVB-T Empfangsgeräte an-

schließen.

12 HRT 7520

Verbindung

Zu einem externen Soundsystem

Sie haben die Möglichkeit, die digitalen Audiosignale zu Ihrem externen Decoder oder Verstärker zu übertragen. Dazu können Sie den SPDIF (Koaxial) Anschluss benutzen.

Einrichten der Verbindung:

1. Schalten Sie alle Geräte aus.

2. Trennen Sie auch die Geräte von dem Stromnetz.

3. Verbinden Sie den HRT 7520 mit einem koaxialen Kabel mit Ihren externen Decoder oder Verstärker.

4. Schalten Sie beide Geräte an.

5. Aktivieren Sie bei dem externen Decoder oder Verstärker den koaxialen Eingang.

Hinweise:

• Die Kabel sind nicht Teil des Lieferumfangs.

• Auf Seite 33 wird beschrieben, wie Sie das Ausgabeformat (Stereo oder Raumklang) des

digitalen Ausgangs festlegen.

• Nur einige TV-Programme übertragen digitalen Raumklang

• Drücken Sie die LANG Taste, um verfügbare Tonspuren anzuzeigen.

Deutsch

HRT 7520 13

Erstinstallation

Bei der ersten Inbetriebnahme des HRT 7520 erscheint auf dem TV-Bildschirm das Installationsmenü. Dieses Menü enthält drei Optionen:

1. OSD Sprache (OSD Language)

2. Land (Country)

3. Sendersuche

Deutsch

Mit den Pfeiltasten CH+/CH- ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten VOL+/VOL- ◄/► anpas- sen.

OSD Sprache (OSD Language)

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Im deutschen Teil dieser Bedienungsanleitung beziehen sich Texte und Abbildungen auf die deutsche OSD Sprache

Land (Country)

Wählen Sie aus, in welchem Land Sie den DVB-T Receiver betreiben wollen

Sendersuche

Starten Sie die Sendersuche mit der OK Taste. Das Gerät wechselt das Bild und zeigt den Fortschritt des Suchlaufes.

Die gefundenen TV Sender und Radio-Sender werden in die TV und Radio Liste gespeichert. Das Gerät wechselt automatisch in den ersten TV Sender.

Achtung: In Deutschland werden in den meisten Gebieten keine DVB-T Radiosender übertragen!

14 HRT 7520

Funktionen

Wichtige Tasten und deren Funktionen

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf. Bedienung der Senderliste: ▲/▼ Vorheriger bzw. nächster Sender PAGE-/PAGE+ Vorherige bzw. nächste Seite der Sender liste

OK Aktivieren des ausgewählten Senders EXIT Beenden der Kanalliste

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUB-T Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.

Hinweis:

In Deutschland werden häufig keine Untertitel bei DVB-T übertragen.

Audio Einstellung des TV Senders

Nach dem Drücken der LANG Taste wird eine Liste mit verfügbaren Tonspuren angezeigt. Einige Sender übertragen Tonspuren in unterschiedlichen Sprache oder in unterschiedlichen Tonformaten (Stereo/Raumklang). Wählen Sie mit den Tasten ▲/▼ eine der verfügbaren Tonspuren aus und bestätigen Sie Ihre Auswahl mit OK.

Seitenverhältnis

Sie haben während des Fernsehens die Möglichkeit das Seitenverhältnis des Bildes zu ändern. Drücken Sie dazu die ASPECT Taste auf der Fernbedienung und das Seitenverhältnis ändert sich mit jedem Tastendruck. Beachten Sie zu den Seitenverhältnissen auch Seite 30.

Deutsch

HRT 7520 15

Funktionen

Wichtige Tasten und deren Funktionen

Information

Wenn Sie die INFO Taste drücken, erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktuelles TV Programm, nächstes TV Programm usw.

Deutsch

Erneutes Drücken der INFO Taste zeigt weitere Information des aktuellen TV Programms an. Daneben finden Sie die Informationen zu der Frequenz, Bandbreite des TV Senders und dem Parameter „Qualität“.

Tele- / Videotext

Videotext aktivieren Sie über die TTX Taste. Navigation im Videotextfenster:

• Zifferntasten (0-9) zur direkten Eingabe der Videotextseite

• ◄/► Blättern zwischen Unterseiten

• Die Funktion der Farbtasten ROT, GRÜN,

BLAU und GELB wird am unteren Bildschirmrand eingeblendet

• EXIT beendet den Videotext

Lautstärke

Mit den Tasten ◄/► (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-T Empfänger.

Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke des SPDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.

Senderwechsel

Mit den Tasten ▲(CH+)/▼ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.

Auflösung

Sie haben während des Fernsehens die Möglichkeit die Auflösung des HDMI Ausgangs zu ändern. Drücken Sie dazu die V-FORMAT Taste auf der Fernbedienung und die Auflösung ändert sich mit jedem Tastendruck. Beachten Sie zu der HDMI-Auflösung auch Seite 33.

16 HRT 7520

Funktionen

Wichtige Tasten und deren Funktionen

EPG

Drücken Sie die EPG Taste, der elektronische Programmführer wird aktiviert. Folgende Abbildung erscheint auf dem Bildschirm:

Das EPG Fenster ist wie folgt aufgeteilt:

Links Oben Rechts Oben Rechts Unten

Die Bedienung erfolgt mit den Tasten:

OK Markiertes TV Programm wird in die Timerprogrammierung übernommen INFO Zeigt die Timer-Liste an

▲/▼ Vorherige bzw. nächste TV Sendung ◄/► Wechsel des TV Kanals

EXIT Beenden des EPG Fensters

Favoriten

Wenn Sie Favoriten eingerichtet haben, können Sie mit der FAV Taste auf der Fernbedienung direkt auf die Favoritenlisten zugreifen. Die Bedienung innerhalb der Favoritenlisten sieht wie folgt aus:

▲/▼ TV Programm auswählen ◄/► Favoritenliste auswählen

OK Ausgewähltes Programm aufrufen EXIT Beenden der Favoritenlisteanzeige

Hinweis: Das Einrichten von Favoritenprogrammen wird auf Seite 29 beschrieben.

Senderliste, Wechsel mit den ◄/► Tasten

Aktuelles Datum und aktuelle Uhrzeit

Kurzinformation zu dem markierten Programm

Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.

Deutsch

HRT 7520 17

Rekorder

Timerprogrammierung

Wenn Sie in der EPG Anzeige die OK Taste bei einer markierten Sendung gedrückt haben, wird diese Sendung in die Timerprogrammierung übernommen. Die Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Deutsch

Es ist in der Regel ratsam, die Startzeit und Endzeit um einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sendungen selten pünktlich beginnen. Weitere Parameter sind Wiederholung und Mode. Die Option Wiederholung definiert ob eine Sendung einmalig oder regelmäßig aufgenommen werden soll. Die Option Mode muss für eine Aufnahme auf RECORD belassen werden. Zum Speichern drücken Sie die Taste OK. Die nun programmierte Sendung erschient in der Timerprogrammliste. Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmaliges Drücken dieser Taste blendet schließlich auch das EPG Fenster aus.

Hinweis:

• Vergessen Sie nicht, einen USB Speicher anzu-

schließen (siehe Seite 20).

• Einstellung Mode: Wählen Sie RECORD, wenn eine Aufnahme auf einem USB-Gerät erfol-

gen soll. Wählen Sie VIEW, wenn sich der Receiver zur eingestellten Startzeit einschalten soll, ohne eine Aufnahme durchzuführen.

Aufnahme

Wenn Sie das aktuelle TV Programm aufnehmen möchten, schließen zuerst einen USB Speicher am USB Anschluss an und drücken Sie dann die ● Taste. Durch mehrfaches Drücken der ● Taste können Sie eine Zeit vorgeben, nach der die Aufnahme automatisch beendet werden soll. Manuell beenden können Sie die Aufnahme durch das Drücken der ■ Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Aufnahmeprogrammierung

Sie haben die Möglichkeit während des Fernsehens eine Aufnahme zu programmieren. Drücken Sie dazu die BLAUE Taste und die Timer-Liste erscheint auf dem Bildschirm.

Drücken Sie die ROTE Taste, es erscheint ein Einstellungsfenster (Timer Neu) mit allen relevanten Optionen (siehe oben).

Hinweise zum USB-Anschluss: Seite 20

18 HRT 7520

Rekorder

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die PVR Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

Die Bedienung in der Aufnahmeliste erfolgt über die Tasten: ▲/▼ Wechsel zur vorherigen bzw. nächsten Aufnahme

OK Startet die Wiedergabe im Vorschaufenster ROT Wechsel zwischen Vorschau- und Vollbild-Anzeige GRÜN Aufnahme umbenennen GELB Aufnahme löschen

Datei wiedergeben

Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:

►► Schneller Vorlauf ◄◄ Schneller Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort EXIT/STOP Beenden der Wiedergabe, wechseln zu der Aufnahmeliste

Deutsch

HRT 7520 19

Rekorder

Datei umbenennen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die GRÜNE Taste, auf dem Bildschirm erscheint eine OSD Tastatur. Wählen Sie mit Hilfe der Navigationstasten ◄/►/▲/▼ die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste.

Ist der neue Name fertig, dann navigieren Sie zu dem OK-Feld und drücken Sie die OK Taste. Die

Deutsch

Datei wird umbenannt.

Aufnahme löschen

Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die GELBE Taste drücken, dann können Sie die entsprechende Datei von dem USB Speicher löschen. Die ausgewählte Datei wird jetzt mit einem „Häkchen“ markiert. Rücken Sie jetzt die OK Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste und die Datei wird von dem USB Speicher gelöscht.

USB Anschluss

Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. Der Receiver benötigt evtl. etwas Zeit, bis der USB-Stick vollständig eingelesen und betriebsbereit ist.

Entnehmen Sie den USB Stick erst dann, wenn alle Aufnahmen oder Wiedergaben beendet sind

Hinweise:

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht vom HRT 7520 erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.

• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USBSpezifikationen und dürfen nicht mit dem HRT 7520 verbunden werden.

• USB Speicher bis 320GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität zum HRT 7520 nicht unter allen Umständen garantiert werden.

• Es werden nur FAT-, FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird dieses nicht erkannt.

• Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

20 HRT 7520

USB Media Player

Wenn Sie Bilder, Musik oder Filme von Speicher abspielen möchten, rufen Sie dazu den USB Media Player des Gerätes auf. Schließen Sie zuerst den USB Speicher an und drücken Sie die MENU Taste.

Drücken Sie so oft die ◄/► Tasten, bis das Menü USB angezeigt wird. Drücken Sie die ▲/▼ Taste bis die Option USB Media Player hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl.

Der Media-Player startet mit folgenden Öffnungsbildschirm. Sie sehen in diesem die vier Auswahlmöglichkeiten. Diese sind:

• Musik

• Foto

• Film

• PVR

Wechseln Sie zwischen den einzelnen Option mit den ◄/► Tasten und bestätigen Sie die Auswahl mit der OK Taste.

Deutsch

HRT 7520 21

USB Media Player

Foto

Wenn Sie Fotos mit dem HRT 7520 anzeigen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Foto auf.

Nach erfolgreichen Auslesen des USB Speicher wird im Dateibrowser die Verzeichnisstruktur angezeigt. Wählen Sie mit den ▲/▼ Tasten den

Deutsch

entsprechenden Ordner aus und öffnen Sie diesen mit der OK Taste.

Befinden sich in diesem Ordern Bilder, so werden diese in dem Dateibrowser aufgelistet und das erste Bild auf der rechten Seite als Vorschaubild dargestellt.

Navigationshilfen im Dateibrowser

OK Anzeige des Bildes in Vollbild PLAY (►) Starten der Diavorführung aller Bilder in diesem Ordner

▲/▼ Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

RECALL Navigation zu dem über geordneten Ordner EXIT Rückkehr ins Multimedia Menü

Vorschau-Anzeige

Die Mosaikübersicht hat eine ähnliche Funktionsweise wie der Dateibrowser:

▲/▼ Wechsel zum oberen bzw. unteren Bild ◄/► Wechsel zum vorherigen bzw. nächsten Bild

OK Startet die Wiedergabe des Bildes EXIT Beendet die Vorschaubildanzeige und wech-

selt direkt ins Hauptmenü zurück

Wiedergabe

Starten Sie die Wiedergabe in der Diavorführung mit der PLAY ► Taste. Die Diavorführung läuft entsprechend den Foto-Einstellungen im USB Menü ab. Folgende Operationen stehen Ihnen zur Verfügung:

►►| Anzeige des nächsten Bildes |◄◄ Anzeige des vorherigen Bildes ROT Vergrößern bzw. Verkleinern des Bildes GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn GELB Rotation des Bild um 90° im Uhrzeigersinn INFO Information des Bildes mit Dateiname, Auflösung und Größe der Datei RECALL/EXIT Beenden der Wiedergabe und Rückkehr zum Dateibrowser

22 HRT 7520

USB Media Player

Foto

Musikwiedergabe während der Bildanzeige

Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück auswählen und dann zu den Bildern wechseln.

Unterstützte Formate

Folgende Formate werden unterstützt:

• JPEG Format (Base line: max. 15360 x 8640, Progressiv: 1024x768)

• BMP Format (max. 9600 x 6400)

• PNG Format (max. 9600 x 6400)

Hinweise: Das Darstellen von Fotos mit max. Auflösung kann viel Zeit in Anspruch nehmen!

Musik

Wenn Sie Musikdateien mit dem HRT 7520 abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Musik auf.

Nach erfolgreichen Auslesen des USB Speicher wird dann im Dateibrowser Verzeichnisstruktur angezeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und aktivieren Sie diesen mit der OK Taste.

Befinden sich in diesem Ordern Musikdateien, so werden diese in dem Dateibrowser aufgelistet.

Navigationshilfen im Dateibrowser

OK / PLAY (►) Abspielen des ausgewählten Musikstückes STOP Beendet die Musikwiedergabe ►►| Wechsel zum nächsten Musikstück |◄◄ Wechsel zum vorherigen Musikstück || / PAUSE Unterbricht die Musikwiedergabe

▲/▼ Wechsel zum vorherigen bzw. nächsten Musikdatei

RECALL Navigation zu dem über geordneten Ordner EXIT Rückkehr ins Multimedia Menü

Schneller Vorlauf bzw. Rücklauf

Wenn Sie während der Musikwiedergabe die >> oder die << Taste drücken, dann starten Sie den schnellen Vorlauf bzw. schneller Rücklauf. Jedes Drücken der Taste erhöht die Geschwindigkeit.

Deutsch

HRT 7520 23

USB Media Player

Musik

Lautstärke ändern

Während der Musikwiedergabe können Sie die Lautstärke mit den ◄/► Tasten ändern.

Unterstützte Formate

Der HRT 7520 unterstützt folgende Parameter bei den Musikdateien: Format: MP3, AAC, WMA

Sampling Frequenz: 32 - 48 kHz (MP3) , 8 - 48 kHz (AAC, WMA)

Deutsch

Bitrate: 32 bis 320 kb/s (MP3) , 24 bis 320 kb/s (AAC), 128 bis 320 kb/s (WMA)

Film

Wenn Sie Filmdateien mit dem HRT 7520 abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Film auf.

Bitte beachten Sie die folgenden Regeln

1. Die Auflösung der Filmdateien sollten maximal 1920 x 1080 Pixel betragen.

2. Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.

3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „_“ Zeichen.

4. Folgende Video-Container werden unterstützt: AVI, DIVX, MKV, MP4, MPG, VOB, MOV.

5. Verschiedene Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-

14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

6. Folgende Transportströme werden unterstützt: MPG, TS und TRP.

Bitte beachten Sie Seite 26 zu den unterstützten Formaten

Hinweis:

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Video-Containern und PC Programme kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil einzeln betrachtet unterstützt wird, kann eine Kombination dieser zu nicht abspielbaren Dateien führen.

24 HRT 7520

USB Media Player

Film

Nach erfolgreichen Auslesen des USB Speicher werden die Ordner/Dateien angezeigt. Wählen Sie im Dateibrowser einen Ordner mit den Filmdateien mit der OK Taste aus. Die Dateien werden dann im Dateibrowser in eine Liste angezeigt.

Navigationshilfen im Dateibrowser

▲/▼ Wechsel zum vorherigen bzw. nächsten Datei bzw. Ordner OK Startet die Wiedergabe der Datei bzw. öffnet den Ordner RECALL Steuert das übergeordnete Ver- zeichnis an

ROT Vorschau/Vollbild EXIT Beendet die Filmwiedergabe und springt direkt ins Hauptmenü zurück

Abspielfunktionen während der Wiedergabe

Wenn Sie einen Film ausgesucht haben und diesen mit der OK Taste gestartet haben, dann wird der Film in dem Vorschaufenster auf der rechten Seite dargestellt. Mit der ROTEN Taste können

Sie in den Vollbildmodus wechseln. Eine direkte Wiedergabe in Vollbild erreichen Sie mit der PLAY Taste. Alle Funktionen werden nachstehend kurz aufgelistet.

OK Wiedergabe im Vorschaufenster ► Wiedergabe in Vollbild

ROT Wechsel zwischen Vollbild und Vorschaufenster INFO Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname,

Dateigröße, Auflösung, Bildrate

LANG Wechsel des Tonspur SUB-T 1x Untertitelauswahl anzeigen, 2x Untertiteleinstellungen ändern MENU Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster RECALL Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster GOTO Sprung zu einem selbst definierten Zeitpunkt ◄◄ / ►► Schneller Rücklauf bzw. schneller Vorlauf |◄◄ Vorheriger Film ►►| Nächster Film || Unterbricht die Wiedergabe (Pause) STOP Beendet die Wiedergabe REPEAT Wiederholungsmodus (Einzelne bzw. alle Dateien in einem Ordner wiederholen)

Wiedergabe fortsetzen

Für einige Dateiformate kann der HRT 7520 die Position speichern, an der Sie beim letzten Abspielen einer Videodatei die Wiedergabe gestoppt haben. Konnte der HRT 7520 die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der Wiedergabe am oberen Bildschirmrand die Auswahl Fortsetzen/[EXIT]: Abbrechen an.

• Fortsetzen: Die Wiedergabe an der gespeicherten Position fortsetzen.

• [EXIT]: Abbrechen: Wiedergabe am Anfang der Datei starten.

Die Auswahl zwischen den Optionen erfolgt mit den Taste ▲/▼, bestätigen Sie Ihre Auswahl mit OK.

Deutsch

HRT 7520 25

Unterstützte Formate

Endung Container Video

mpg, mpeg MPG,

Ts, trp, m2ts MPEG2-TS,

Deutsch

MPEG

H264-TS

USB Media Player

Codec

Mpeg 1,2 1920x 1080/30P MP2,MP3,

MPEG2, H.264

Max. Auflösung Audio

Codec

AC3,LPCM

1920x 1080/30P MP2,MP3,

AC3,AAC

Profil

Main

vob MPEG2-PS MPEG2 720x576/30P MP2,MP3,

MP4 AVI, MP4 MPEG4,

mkv MKV H.264,

divx, avi AVI

(1.0,2.0), DMF0,1,2

Divx 3.11, Divx 4.12, Divx 5.x, Divx 6, Xvid 1.00, Xvid 1.01, Xvid1.02, Xvid 1.03, Xvid 1.10beta 1/2, H.264

MPEG 1,2,4

MPEG2, MPEG4 Divx 3.11, Divx

4.Divx 5, Divx 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10beta1/2 H.264

1920x1080/30P MP3, AAC H264: Main Profile

1920x1080/30P MP2,MP3,

AC3,LPCM

AC3,AAC

Main

and High Profile @Level 4.0 MPEG4: Simple Profile and Advanced Simple Profile @Level 5

H264: Main Profile and High Profile @ Level 4.0 MPEG4: Simple Profile and Advanced Simple Profile @Level 5

MPEG2: Main Profile MPEG4: Simple Profile and Advanced Simple Profile @Level 5

Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 20Mbit/sec. Seitenverhältnis: 4/3, 16/9

Irrtum und technische Änderungen vorbehalten.

26 HRT 7520

Einstellungen

Das Hauptmenü des DVB-T Empfängers rufen Sie über die MENU Taste auf. :

Programm

Das Menü Programm enthält die Untermenüs Sender bearbeiten, EPG, Sortieren und LCN.

Sender bearbeiten

Mit dem Untermenü haben Sie die Möglichkeit die gefundenen Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten. Sie erhalten nur dann Zugang zu diesem Menü, wenn Sie bei der Passwortabfrage das richtige Passwort eingeben (Standard: 0 0 0 0 0 0, Siehe Seite

34).

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Bewegen

• Überspringen

• Verriegeln

• Löschen

• Favorit

• Umbenennen

Wenn Sie die Programmbearbeitung verlassen, dann werden die Änderungen gespeichert.

Deutsch

HRT 7520 27

Einstellungen

Programm

Bewegen mit ▲/▼

• Wählen Sie mit den Tasten ▲/▼ ein Programm aus, das Sie auf eine andere Programm- nummer verschieben wollen.

• Drücken Sie die ROTE Taste, das Programm wird für das Verschieben markiert.

• Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie das markierte Programm ver-

Deutsch

schieben wollen.

• Drücken Sie die OK, das Programm wird bei dem gewählten Platz in die Senderliste einge- fügt.

Überspringen

Programme, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH+/- übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.

• Wählen Sie mit den Tasten ▲/▼ ein Programm aus, das Sie "überspringen" möchten.

• Drücken Sie die GRÜNE Taste, das Programm wird für das Überspringen markiert.

• Drücken Sie erneut die GRÜNE Taste, das um "Überspringen" aufzuheben.

Sperren (Verriegeln)

Der Receiver fragt nach dem Passwort, bevor ein gesperrtes Programm angeschaut werden kann.

• Wählen Sie mit den Tasten ▲/▼ ein Programm aus, das Sie sperren möchten.

• Drücken Sie die GELBE Taste, das Programm wird für das Sperren markiert.

• Drücken Sie erneut die GELBE Taste, das um die Sperrung aufzuheben.

Löschen

• Wählen Sie mit den Tasten ▲/▼ ein Programm aus, das Sie löschen möchten.

• Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage wird angezeigt.

• Drücken Sie die OK, das markierte Programm wird gelöscht

28 HRT 7520

Einstellungen

Programm

Favorit

Sie können Ihre bevorzugten Sender zu Favoritenlisten hinzufügen.

• Wählen Sie mit den Tasten ▲/▼ ein Programm aus, das Sie zu einer Favoritenliste hinzu- fügen wollen.

• Drücken Sie die FAV Taste, die verfügbaren Favoritenlisten werden aufgelistet.

• Wählen Sie mit den Tasten ▲/▼ die Favoritengruppe aus, zu der Sie das im ersten Schritt

gewählte Programm hinzufügen wollen. Drücken Sie zum Hinzufügen die Taste OK.

• Möchten Sie das im ersten Schritt gewählte Programm mehreren Gruppen hinzufügen, wählen Sie mit den Tasten ▲/▼ weitere Favoritengruppen aus und fügen Sie das Pro gramm mit der Taste OK hinzu. Der Eintrag Ausschalten löscht das gewählte Programm aus allen Favoritenlisten.

• Wenn Sie das gewählte Programm allen gewünschten Favoritenlisten hinzugefügt haben, blenden Sie die Favoritenliste mit der Taste EXIT aus.

Hinweis:

-Programme, die Favoritenlisten hinzugefügt worden sind, werden in den Senderlisten mit einem Sternsymbol markiert

Sender umbenennen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die RECALL Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten ◄/►/▲/

▼ die Buchstaben aus und bestätigen Sie den Buchstabe mit der OK Taste. Ist der neue Sender - name komplett, dann navigieren Sie zu dem OK-Feld und drücken Sie dort die OK Taste. Der Sender erhält dann den neuen Namen.

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (LCN, ONID, Name usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren.

LCN (Logische Kanalnummerierung) Mit dieser Option können Sie die logischen Kanalnummern anzeigen lassen. In Deutschland werden diese Informationen nicht mit dem DVB-T Datenstrom übertragen, so dass diese Option in Deutschland ohne Wirkung bleibt. Mit den ◄/► Taste können Sie die Option aktivieren oder deaktivieren.

Deutsch

HRT 7520 29

Einstellungen

Bildeinstellung

Das Menü Bild enthält die Optionen für:

• Seitenverhältnis

• Auflösung (HDMI)

• Farbsystem/V-Frequenz

• Signalart (SCART)

Deutsch

Seitenverhältnis

Die Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.

• AUTO (für 16/9 Fernsehe r, 4:3- oder "Wide Screen"-Inhalte werden ggf. bildschirmfüllend

aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen)

• 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenverhältnis ab weichende Inhalte werden

nach Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)

• 4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unver-

zerrt aber ggf. mit "schwarzen Balken" dargestellt.)

• 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden

unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)

• 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden Bildschirmfüllend und

unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt. Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren)

Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Seitenverhältnissen umschalten.

Auflösung

Hier definieren Sie die Auflösung, die über dem HDMI ausgegeben wird. Die Optionen sind:

• 576i (PAL) / 480i (NTSC)

• 576p (PAL) / 480p (NTSC)

• 720p

• 1080i/1080p

Hinweis:

Bitte beachten Sie das Handbuch ihres Fernsehers bzgl. der richtigen Auflösung

Farbsystem/V-Frequenz

Bestimmt das Farbsystem für den SCART Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI Ausgang (50Hz oder 60Hz)

Signalart (SCART)

Mit dieser Option legen Sie fest, welche Signalart an der SCART-Buchse verfügbar ist. RGB bietet i.d.r. die beste Bildqualität. Beachten Sie auch das Handbuch ihres Fernsehers.

30 HRT 7520

Einstellungen

Kanalsuche

Das Menü Kanalsuche enthält folgende Einstellungen:

• Auto-Sendersuchlauf

• Manueller Suchlauf

• Land

• Stromversorgung für aktive Ant.

Auto-Sendersuchlauf

Bei Aktivierung dieser Option startet die automatische Suche von selbst. Die Parameter Sprache und Land werden aus den vorgegebenen Einstellungen entnommen. Bitte lesen Sie ab Seite 14 in dieser Anleitung.

Manueller Suchlauf

Falls bei der Suche ein TV Sender oder mehrere TV Sender nicht gefunden wurden, dann haben Sie die Möglichkeit einen manuellen Suchlauf zu starten.

1. Mit den ◄/► Tasten wählen Sie den Kanal (Frequenzkanal), welchen Sie nach Sendern durchsuchen wollen.

2. Die Anzeige "Qualität" zeigt die Empfangsqualität des gewählten Kanals an. Wird eine geringe Qualität angezeigt, ist der Empfang für einen erfolgreichen Sendersuchlauf ggf. nicht ausreichend.

3. Starten Sie den manuellen Suchlauf, in dem Sie die OK Taste drücken.

4. Jetzt wechselt das Fenster zu dem Suchlauf und die Suchergebnisse werden angezeigt.

Land

Wählen Sie aus, in welchem Land Sie den DVB-T Receiver betreiben wollen .

Stromversorgung für aktive Ant.

Verwenden Sie eine Antenne, die eine Stromversorgung über das Antennenkabel benötigt, aktivieren Sie bitte diese Funktion.

Deutsch

HRT 7520 31

Einstellungen

Zeiteinstellung

Die Zeiteinstellung enthält folgende Optionen:

• Zeitzoneneinstellung

• Land Region

• Zeitzone

• EuP Auto-Stand By

Deutsch

Der HRT 7520 stellt seine Uhr automatisch, sobald ein DVB-T Sender empfangen wird. Damit der Receiver die Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden.

Zeitzoneneinstellung

Auto Der HRT 7520 bestimmt die Zeitzone auf Grundlage des eingestellten Landes (siehe Seite 31) selbst. Manuell Sie können die Zone selbst festlegen.

Land Region Wenn "Zeitzoneneinstellung: Auto" eingestellt ist, wird hier die Stadt bzw. das Land angezeigt, das der Receiver für seine Bestimmung der Zeitzone zu Grunde legt. Diese Einstellungen kann nicht verändert werden.

Zeitzone

Wenn "Zeitzoneneinstellung: Manuell" eingestellt ist, können Sie hier die Zeitzone festlegen. Für Deutschland ist es MGZ +1.

EuP Auto Stand By

Energiesparen nach Vorgabe einer EU-Richtlinie (EuP). Der Receiver schaltet nach der ausgewählten Zeit ab, wenn keine Benutzeraktivität (drücken von Tasten usw.) festgestellt wird.

32 HRT 7520

Einstellungen

Optionen

Das Menü Optionen enthält die Einstellungen für:

• OSD Sprache

• Untertitel Sprache

• Audio Sprache

• Digital Audio Ausgabe

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Untertitel Sprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Hinweis:

Viele Sender übertragen keine Untertitel.

Audio Sprache

Wählen Sie die bevorzugte Sprache für Tonspuren.

Digital Audio

Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am SPDIF (COAX) und/oder HDMI Ausgang zur Verfügung steht:

• PCM: digitaler Stereo Ton (HDMI und SPDIF COAX)

• RAW HDMI Aus: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-

Tonspur verfügt, wird dieses Tonformat über den SPDIF (COAX) Ausgang ausgegeben. Über den HDMI-Ausgang steht weiterhin PCM-Stereo zur Verfügung.

• RAW HDMI An: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital- Tonspur verfügt, wird dieses Tonformat über den SPDIF- (COAX) und den HDMI-Ausgang ausgegeben. Sollten Sie keinen Ton über den Fernseher hören können, wählen Sie bitte die Einstellung "PCM" oder "RAW HDMI Aus"!

Achtung: Der HRT 7520 kann nur Dolby Digital Raumklang dekodieren und als analoges oder PCM-Stereo ausgeben. Andere Raumklangformate können ggf. als Bitstream (RAW) über SPDIF oder HDMI ausgegeben werden, analoger oder PCM Stereo-Ton steht dann jedoch nicht zu Verfügung.

Bitte benutzen Sie die LANG Taste, um eine ggf. verfügbare Dolby Digital Tonspur eines Fernsehsenders zu wählen. Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke des SPDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.

Deutsch

HRT 7520 33

Einstellungen

System

Die Systemeinstellungen enthalten die Optionen für:

• Kindersicherung

• Passwort einrichten

• Auslieferzustand wiederherstellen

Deutsch

• Information

• Software Update

Kindersicherung

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Fernsehprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zu Alterfreigabe von DVB-Programmen werden in Deutschland nicht übertragen.

Passwort ändern

Hier können Sie das Passwort ändern. Nach dem Aktivieren der Option müssen zuerst das alte Passwort eingeben. Das Standardpasswort ist 0 0 0 0 0 0. Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier ein neues sechsstellige Passwort ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal das sechsstellige Passwort eingeben.

Falls alle Eingaben richtig sind, wird das neue Passwort sofort übernommen. Hinweis: Sollten Sie Ihr Passwort vergessen haben, können Sie das Super-Passwort verwenden,

um ein neues Passwort zu vergeben. Super Passwort: 8 8 8 8 8 8

Auslieferzustand wiederherstellen

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein.

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann a uch ferner den Suchlauf erneut durchführen.

Information

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

Software Update

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Update-Anleitung bereitgestellt.

34 HRT 7520

Einstellungen

USB

Das Menü USB enthält die Optionen für:

• USB Media Player

• Foto-Einstellungen

• Untertitel-Einstellungen

• PVR Einstellungen

USB Media Player

Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 21 ff).

Foto-Einstellungen

Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden.

Dia-Dauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Dia Show angezeigt wird.

Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden

• Beibehalten (Bilder werden unverzerrt dargestellt)

• Verwerfen (Bilder werden an den Bild- schirm angepasst, dabei kann es jedoch zu Verzerrungen kommen)

Deutsch

HRT 7520 35

Einstellungen

USB

Untertitel Einstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung der externen Untertitel. Die Optionen dazu sind:

Untertitelgröße

Bestimmt die Schriftgröße von Untertiteln im Media Player.

Deutsch

Untertitelhintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media Player angezeigt werden.

Untertitelzeichenfarbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

Formate

Folgende Untertitelformate für externe Untertiteldateien werden unterstützt:

• Micro DVD mit der Endung SUB

• Subrip mit der Endung SRT

• Sami mit der Endung SMI

Bitte beachten Sie auf die Notation der Untertiteldatei. Untertitel und Film müssen den gleichen Namen haben, wie z.B.:

• Film.avi

• Film.srt

Sie können auch zwei Sprachen verwenden. Die Notation dazu lautet:

• Film.avi

• Film.ger.srt

• Film.eng.srt

Sollten einige Schriftzeichen nicht korrekt dargestellt werden, speichern Sie bitte Ihre Untertiteldatei im Format "Unicode" erneut ab.

PVR Einstellungen

Aufnahmegerät

Dieses Menü zeigt Informationen (Größe und Dateisystem) über das angeschlossene USB-Gerät an. Sollte das USB Massenspeichergerät über mehrere Partitionen verfügen, können Sie mit der Tasten ◄/► zwischen den Verfügbaren Partitionen wählen. Drücken Sie die Taste OK, um die gewählte Partition für die Aufnahme zu bestimmen.

Die Einstellungen TMS Speicher legt fest, wie viel Speicherplatz max. von der Time Shift Funktion belegt wird.

36 HRT 7520

Einstellungen

USB

. Formatieren

• Wählen Sie in der Zeile "Formatieren" das USB-Gerät bzw. die Partition aus, die Sie forma- tieren wollen

• Wählen Sie in der Zeile "Dateisystem" das gewünschte Dateisystem aus.

• Bestätigen Sie Ihre Auswahl und die folgende Sicherheitsabfrage mit OK.

Achtung

Beim Formatieren d.h. erstellen eines Dateisystems werden alle Dateien und Verzeichnisse gelöscht, die sich auf dem USB Speichergerät befinden. Formatieren Sie keine Datenträger, auf denen noch wichtige Dateien gespeichert sind!

Hinweis:

Das Dateisystem FAT32 ist mit nahezu allen Computern und Geräten der Unterhaltungselektronik kompatibel. Jedoch ist die max. Dateigröße auf 4GB beschränkt. Datenträger die größer als 32GB sind, werden uneffizient durch FAT32 genutzt.

NTFS kann von einigen Betriebssystem und Geräten der Unterhaltungselektronik nicht gelesen werden. Bei NTFS sind Dateien über 4GB möglich.

Deutsch

HRT 7520 37

Problembehebung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/MAS:

• Tel.: 040 77 11 09 17

• Fax: 040 76 73 35 15

• Internet: www.xoro.de/service

Deutsch

Symptom Ursache und Lösung

Kein DVB-T Empfang / Bildstörungen mit starken Mosaiken oder Artefakten / Eingefrorene Bilder

Kein Bild / kein farbiges Bild

Fernbedienung arbeitet nicht

Kein Ton

Audio oder Untertitel ohne Funktion

Keine Aufnahme oder schlechte Aufnahme

USB Gerät wird nicht erkannt

• Kein DVB-T Empfang in Ihrer Gegend.

• Richten Sie die Antenne richtig aus

• Achten Sie auf die Parameter bei der Kanalsuche

• Wiederholen Sie den Suchlauf.

• Kaufen Sie eine leistungsfähige Antenne

• Überprüfen Sie die Verbindung zum TV Fernsehgerät.

• Überprüfen Sie die Videoeinstellungen (Seite 30, V-

FORMAT-Taste Seite 16).

• TV Programm ist verschlüsselt

• Wechseln Sie die Batterien.

• Benutzen Sie die Fernbedienung in der spezifizierten Reich-

weite (max. 5 Meter und 30 °)

• Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.

• Schalten Sie die Stummschaltung ab (MUTE Taste)

• Erhöhen Sie vorsichtig die Lautstärke (VOL +)

• Überprüfen Sie die Verbindung zum TV oder externen Ver-

stärker.

• Beachten Sie Seite 33 für die Einstellungen zum digitalen Ton.

• Drücken Sie die LANG Taste. Keine weitere Tonspur verfüg- bar.

• Drücken Sie die SUBTITLE Taste. Oder keine Untertitel verfügbar.

• Kein USB-Speicher angeschlossen

• Kein freier Speicherplatz auf dem Medium vorhanden

• USB-Gerät ist zu langsam

• Bitte beachten Sie die Hinweise auf Seite 20, USB Anschluss

Gerät zeigt die Falsche Uhrzeit

Der Receiver geht nach 3 Stunden aus.

Bild ist zu klein oder verzerrt

38 HRT 7520

• Bitte beachten Sie die Hinweise auf Seite 32, Zeitzoneneinstellung

• Siehe Seite 32, Einstellung EuP Auto-Stand By

• Siehe Seite 30, Seitenverhältnis, ASPECT-Taste

Spezifikationen

Allgemeines Spannung AC 220-240V bei 50/60Hz Verbrauch 6W / < 1W Größe 168 x 38 x 95 mm Gewicht 0.41 kg (mit Fernbedienung)

TV-Tuner Frequenzbereich VHF 174 - 230MHz, UHF 470 - 862MHz Impedanz 75 W Modulation QPSK, 16QAM, 64 QAM Bandbreite 7 oder 8 MHz

Video Decoder Standard MPEG4 AVC/H.264 HP@L4 Seitenverhältnis 4:3/16:9 Auflösung up to 1920 x 1080p

Audio Decoder Standard ISO/IEC 11172 Layer I & II, AC3, AC3+ Sample Frequenz 32, 44.1 & 48 kHz

Anschlüsse

Video HDMI, SCART Audio SPDIF (Coaxial) Andere USB 2.0 High Speed

Front Panel

Display LED Tasten CH+/-, Stand By Fernbedienung Infrarot, 43 Tasten

Media Player Speichergerät USB Massenspeichergeräte mit FAT32/NTFS Container AVI, MKV, TS, MPG, mp4, mov Video Codes (1080p) MPEG1, MPEG2, MPEG4 (SP/ASP/H264) Audio Codes MPEG, MP3, AC3, AAC

Betriebsbedingungen

Temperatur 0 - 40° C Feuchtigkeit 5 - 90% (non condensing)

Hinweis:

Irrtum und technische Änderungen vorbehalten.

Deutsch

HRT 7520 39

Gewährleistungsbedingungen

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu

Deutsch

oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind. Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerät einen

eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen g esetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batterieauslauf, Fälschung. Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von sogenannter höherer Ge walt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro. de/service/ oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie des Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG Pollhornbogen 19 21107 Hamburg

Support E-Mail: support@ersservice.de Hotline: +49 (0) 40 - 77 11 09 - 17 Fax: +49 (0) 40 - 76 73 35 –15

40 HRT 7520

HD DVB-T Receiver with USB, PVR Ready &

HD Media Player

HRT 7520

User Manual

Table of Content

Safety information 4 Recycling Information 7 Accessories 8 Features 8 Default Setting 8

Control Elements

Front Panel 9 Rear Panel 9

Remote Control

Insert battery and operation 10 Buttons 11

Connection

TV / Aerial 12 HiFi system 13

First time installation 14

Important Keys & Functions 15

List / Subtitles / Audio / Aspect Ratio 15 Info / Teletext / Volume / Resolution 16 EPG / Favorite 17

Recorder

Timer / Recording 18 Recording List 19

English

Multimedia Player

USB 20 Photos 21 Music 22 Movie 23

Settings 24 Program 24 Picture Setting 26 Channel Search 27 Time 28 Options 28 System 29 USB 30

Troubleshooting 32 Specification

Limited Warranty 34

SAFETY INFORMATION

The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user of the presence of un-insulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the

English

User Manual

1. All the safety and operating instructions should be read before the product is operated.

2. Retain Instructions - The safety and operating instructions should be retained for future

3. All warnings on the product and in the operating instructions should be adhered to.

4. All operating and use instructions should be followed.

Power Supply

1. Never touch the plug with wet hands.

2. If you want to pull the plug out of the plug socket, always pull directly on the plug. Never pull

3. Make sure that the power cable is not bent, caught or run over and that it does not come

4. Make sure that the power cable is not wound around the device while in operation.

5. Never place the machine on the power cable while it is being operated.

6. Only use extension cables that are designed for the power consumption level of the

7. Keep the appliance away from rain and any moisture.

8. Only operate the machine if the electrical voltage stated on the type plate beneath the

9. Do not stand vases etc. on the appliance. Water could seep into the appliance.

10. Do not open the appliance.

11. Pull out the mains plug if the appliance is not to be used over a longer period of time.

12. Take care that nobody can trip over the power supply cable.

literature accompanying the appliance.

reference.

on the cable as it could tear.

into contact with heat sources.

machine.

machine agrees with the voltage on your plug socket. The wrong voltage can destroy the machine.

SAFETY INFORMATION

Use for...

1. Reception of digital channels via antenna (DVB-T).

2. Recording of DVB-T broadcast on USB storages.

3. Playback of recorded content from USB storage.

4. Playback of supported movie, picture and audio files from USB storage.

Operation and Position

1. Do not connect accessories on the player which are not defined by the manufacture.

2. Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may fall, causing serious injury to a child or adult, and serious damage to the product. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the product. Any mounting of the product should follow the manufacturer's instructions, and should use a mounting accessory recommended by the manufacturer.

3. A product and cart combination should be move d with care. Quick stops, excessive force, and uneven surfaces may cause the product and cart combination to overturn.

4. The device is able to show a still image on the TV screen or monitor over an unlimited period of time. This can cause damage to the screen. It is t screen saver. Or switch the player off, if the device is not in use.

5. Do not use the device permanent in the 4:3 mode. This can cause damage to the TV screen.

6. Do not increase the volume when the player is just playing very quiet sections. This cold damage the speaker if very loud passages starts all of a sudden after the quiet section.

7. Switch the player off by the Off/On switch if it is not going to used for a longer period of time.

8. Disconnect the main plug during thunderstorms.

9. Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation of the product and to protect it from overheating, and these openings must not be blocked or covered.

10. The openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface.

11. This product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer's instructions have been adhered to.

12. Protect the device against weather influences, moistures and high temperature.

13. Never spill liquid of any kind on the product.

14. Do not expose the device and the remote control to direct sunlight.

herefore advisable to activate the

English

USB Port

Due to the legal requirements of CE-conformity, the customer is asked to only connect USB-Sticks to the USB port.

SAFETY INFORMATION

Antenna

The device can be connected to an antenna.

1. Unplug the power cord cable from the mains outlet before connecting or disconnecting the DVB-T to/from the antenna, otherwise both might be damaged.

2. If an outside antenna or cable system is connected to the product, be sure the antenna or cable system is grounded so as to provide some protection against voltage surges and built

-up static charges.

Defect

1. Servicing - Do not attempt to service this product yourself as opening or removing covers

English

may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.

2. Damage Requiring Service - Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions: a. When the power-supply cord or plug is damaged. b. If liquid has been spilled, or objects have fallen into the product. c. If the product has been exposed to rain or water. d. If the product does not operate normally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal operation. e. If the product has been dropped or damaged in any way, and

3. When the product exhibits a distinct change in performance this indicates a service.

4. When replacement parts are required, be sure the service technician has used replacement parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.

5. Nicotine can damage the electronic components. In case of service regarding too much nicotine, than the warranty/guarantee expired.

6. Please read in the section Troubleshooting our service address and phone number.

need for

Dolby

Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories. Confidential Unpublished works. 1992-1997 Dolby Laboratories, Inc. All rights reserved.

Recycling Informationen

Recycling of electronic devices

This product is designed and manufactured with high quality materials and components which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household waste. Please, dispose of this equipment at your local community waste collection/recycling

centre. In the European Union there are separate collection systems for used electrical and electronic product. Please, help us to conserve the environment we live in!

Recycling of paper and carton

The material recycling symbol on the carton and user manual denotes that they are recyclable. Dispose them not with the normal household waste.

Recycling of plastic parts

The material recycling symbol on the plastic parts denotes that they are recyclable. Dispose them not with the normal household waste.

Green Dot

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.

English

Notes

Accessoires

When opening the package of this Portable-DVD player please make sure that the following accessories are included:

x HRT 7520 x Remote Control x Batteries for the Remote Control x User Manual

x

Notes:

x If any item should be damaged or missing, please contact your dealer without delay.

English

x Keep the packaging materials, you may need them to transport your player in the future. x Always transport or send the player in its original packing. x Do not change or modify any components of the device or accessories.

Features

x High Definition DVB-T Receiver x HDMI port x Electronic programm guide (EPG) and teletext x USB 2.0 High Speed connection x Playback of video files (MPEG-4 ASP, MPEG-4 AVC(H.264), MPEG-2 via USB x Supporting multiple video-containers (AVI, MKV, MP4, TS, MPG) x Supporting multiple audio-containers (MP3, WMA, AAC) x Displaying ID-tag information x Supporting image-containers (JPEG, Bitmap [BMP], PNG) x RGB video out (SCART)

Default settings

OSD language English aspect ratio AUTO Video out HDMI 720p

Front Panel

CONTROL ELEMENTS

1. Change Channel (CH-)

2. Change Channel (CH+)

3. Power Button

4. Power Indication Light (Red: Stand-by, Green: Switched on)

5. LED Display

6. IR Receiver

7. USB Port

Note:

The unit is automatically ready to work as soon as the power supply is applied. Description of the elements:

Rear Panel

1. Aerial Input

2. Loop Out Aerial output

3. Digital Audio output

4. HDMI Output

5. SCART

English

Remote Control

Insert batteries and operationradius

x

Insert the battery into the receptacle of the remote.

x For the best results, aim the remote towards

at the player. Stay within 5 meter and angles of 60 degrees or less.

x Remove battery during storage or when you

are not using the device for a long time.

English

Notes:

1. Remove and exchange old batteries. Leaking out battery acid can damage your health and the remote control.

2. Clean leaking out battery acid with a cloth

3. In case of skin contact immediately wash the affected area.

4. Please contact a medic after swallowing the battery oder battery acid immediately

5. Seek medical advice if battery acid has been swallowed. In case of contact with your eyes wash out the eyes and seek medical advice.

Buttons

Remote Control

Buttons of the remote control

POWER button Subtitle button (SUB-T) Audio button (LANG) MUTE button EPG button Videotext (TTX) GOTO button REPEAT button PAGE+ / PAGE– buttons MENU button Exit button Navigation Cross (UP, DOWN, LEFT, RIGHT) OK button Favorite Button (FAV) TV / Radio button Numeric Buttons (0 … 9) RECALL button Information button (INFO) Fast Rewind button ( ) Fast Forward button ( ) Previous button ( ) Next button ( ) PLAY button ( ) PAUSE / TIMESHIFT button ( ) STOP button ( ) Record button ( ) RED / PVR Button GREEN / V-FORMAT button YELLOW / ASPECT button BLUE / TIMER button

English

Note:

The same buttons on the remote control and the front panel have the same functions; either alternative shall work.

Connection

Connecting to an Aerial and TV

General information

x Assure that the device is switched off and unplugged. x Read the manual of your TV and attend to the safety instructions. x Please establish an accurate connection. x Please check the video output settings. If your TV has a SCART input, choose CVBS/RGB

in “Menu -> Picture -> Video Output.

The schematic picture shows the connection of the HRT 7520 to the antenna and the TV

English

1. Connect a SCART (or HDMI) cable to the DVB-T receiver.

2. Connect the aerial cable to the aerial input (ANT IN) of the HRT 7520.

3. Connect the power cable and the plug to the wall outlet.

4. Switch on your DVB-T receiver and the TV

5. Choose the correct input SCART (or HDMI) at your TV

Note:

By using the loop through connector you can connect for example a second DVB-T Receiver.

Connection

To external decoder or amplifier

You have the possibility to transmit the digital audio signal to a decoder or amplifier. Therefore use the Coaxial output.

1. Switch off and unplug all devices

2. Connect the receiver and the TV with a SCART or HDMI cable

3. Connect the HRT 7520 to the decoder or amplifier (RCA cable)

4. Switch on all devices

5. Activate the Digital Input at your decoder or amplifier

English

Note:

x The Cables are not part of the accessories x You can gain information about the audio signal by pressing the AUDIO key on your

remote control

First steps

First Time Installation

After all connections have been made properly, switch on TV and make sure the receiver is connected to the MainPower. Press POWER button to switch receiver on.

If you are using the receiver for the first time or restored to Factory Default, the Main Menu willappear on yourTV screen.

OSD Language

2. Country

3. Channel Search

English

Navigate with the arrow keys UP and DOWN to each settings and change the options by pressing the LEFT and RIGHT button. Press the EXIT button to leave the setup menu.

OSD Language

Choose a language by using the LEFT and RIGHT button.

Country

Choose the country by using the LEFT and RIGHT button.

Channel Search

Start the channel search by pressing the OK button on the remote control. The device changes the picture and shows the channel search progress.

All found TV or Radio channel will be saved into the TV or Radio list. After finishing the channel search the device changes to the live picture of the first TV channel.

Functions

Important keys and functions

Program list

Retrieve the program list by pressing OK button.

/ Next/previous program

PAGE+/PAGE- Next/previous page OK Activating the chosen program EXIT Exit the program list

Note:

TV and Radio list are very similar to handle.

Subtitles

Pressing SUB-T enables subtitles. If subtitles are available for this program you can enable them with OK

Audio settings of TV programs

You can press the LANG button to access the audio settings. Change language (only certain programs), choose another audio track (if available) or choose between the audio settings (left / right channel, stereo)

English

Aspect ratio

When viewing live pictures you have the possibility to change the aspect ratio directly via the remote control. For changing aspect ratio press ASPECT. The available modes are AUTO, 16:9 Pillar box, 16:9 Pan & Scan, 16:9 Wide screen, 4:3 Letter box, 4:3 Pan & Scan, 4:3 Full.

Important keys and functions

Information

Pressing INFO shows a lot of information. By pressing the INFO button the first time the overview shows up: TV program name, active TV programs, availability of teletext, etc.

Pressing it twice shows the EPG information of the current program. Aside is information about frequency of the TV programs, bandwidth and signal quality.

English

Teletext

The teletext is activated via the TTX button.

Navigation:

Numeric for entering teletext sites

/ Next/previous page

RED, GREEN, BLUE and YELLOW for the shown sites EXIT for closing teletext

Functions

Volume

Change the volume by pressing the

TV and Radio List

To switch from TV to the Radio list, please press the TV/RADIO button.

Change Program

To switch program please press the / (Up/Down) button.

Navigation in the Setup Settings

To navigate in settings please use the buttons of the navigation cross (

Resolution

To change the video output resolution please press the V-FORMAT button on the remote control. The sequence changes from the resolution 720p to 1080i to 1080p to 576i to 576p and back to 720p.

LEFT /RIGHT

button.

/ / / ).

Functions

Important keys and functions

EPG

The EPG is an on-screen TV guide that shows scheduled programs seven days in advance for every tuned channel. Press the EPG button on the Remote Control to access guide.

You can use the UP/DOWN key to select the preferred program.

If there is more than one page of information, use the BLUE button for pageup and the YELLOW buttonfor page down.

Additional buttons to navigate are:

OK Apply to timer programming INFO Shows timer programming

Ÿ/ź Next/previous program Ż/Ź Change TV program

EXIT Exit timer programming

Favourite

If you have configured favourites FAV shows the list of favourites.

OK Starting chosen TV program

Ÿ/ź Next/previous program Ż/Ź Next/previous page of favourites

EXIT Exit favourites list FAV Changes favourites list

English

Recorder

Timer

Select a programme on the EPG menu and press the OK button. This programme will be taken over in the Timer programming.

It is advisable to set the starting and stopping time of recording some minutes before/after the broadcast because they never begin in time. Other options are Repeat and Mode. Repeat defines if the broadcast is recorded once or continuous. Mode has to be set to Record if you want to record a broadcast.

English

The programmed broadcast show up in the Timer program list.

Note:

Recordings assume connected USB media!

Recording

If you want to record the current TV programme, please connect a USB storage to the USB port.

After the storage is recognized by the device, press the REC button on the remote control.

You can define duration of the recording by pressing the REC button repeatedly. The duration will be

shown on the screen. The recording starts immediately. To abort the recording, please press the button and confirm the security query with the OK button.

To abort the recording, please press the button and confirm the security query with the OK button.

Program a

You can also program the record schedule from the Live picture. Please press the BLUE button on the remote control and the Timer programming appears on the screen.

Press the RED button to add a schedule and modify the options (see picture above).

record schedule

Recorder

Recording list

All recorded broadcast can be access by the PVR button on the remote control. The record list appears on the screen.

The navigation are: OK Starting chosen recording in preview window Ÿ/ź Next/previous recording

English

RED Switch full screen/preview RECALL Changes layer YELLOW Delete recording

GREEN Rename recording EXIT Exit recording list

|| Pause, pressing || again continues playing EXIT/STOP Exit playing, changing back to recording list

Rename recordings

Choose a recording from the list and press GREEN navigating to OK and pressing OK

Deleting recordings

Choose a recording from the list and press YELLOW. Now the recording is marked with a checkmark and OK will finally delete the recording von the USB media.

Fast forward

Fest rewind

. Enter the new name and finish renaming by

Multimedia Player

USB Port

You can connect USB Flash drives via the USB Port.

Supported file formats

Pictures (JPEG), Music (MP3, WMA) or video files (MPEG-1, MPEG-2, MPEG-4)

Supported Media

The USB port supports a set of different sizes of flashdrives. Use a USB flashdrive with a

English

minimum of 8GB for recording. Smaller media are maybe too slow for recording.

Note:

Due to CE-policies it is only allowed to connect USB-Sticks (Flashdrives) to the HRT7520.

If you want to play music, videos or pictures von USB media connect the USB media, press MENU and choose USB with Ż/Ź. Enter the USB menu with OK.

Now choose Multimedia with Ÿ/ź and enter with OK.

The media-player starts with the screen on the right. Possible menu items are:

x Music x Photo x Movie x PVR

Choose between these items with Ż/Ź and enter with OK.

Multimedia Player

Photos

For viewing photos with the HRT 7520 connect the USB media and enter the menu item Photo.

After initialising the USB media the directory structure is shown. Choose the directory with Ÿ/ ź and enter with OK. If there are pictures in this directory they are listed in the file browser and a preview is shown on the right. It is possible to play music while browsing in the pictures. Choose a music file before you go to the picture browser.

Navitaging in the file browser OK Show picture in fullscreen Play (>) Start slide show (all pictures in the directory) GOTO Show pictures in small previews

Ÿ/ź Next/Previous picture

RECALL Previous directory EXIT Exit to multimedia menu

Thumbnail View

Ÿ/ź Next/Previous picture Ż/Ź Next/Previous picture

OK Show picture in fullscreen

Slide show

Start the slide show with PLAY or OK. The slide show will proceed according to the settings in the USB menu.

English

Next picture Previous picture

RED Zomm picture (Normal -> x2 -> x4 -> x8 -> Normal -> x1/4 -> x1/2) GREEN Rotate picture 90° in counterclockwise direction YELLOW Rotate picture 90° in clockwise direction INFO Show information of the picture like file name, resolution and file size RECALL Exit to file browser EXIT Exit to file browser

Playback Music during Picture Slideshow

It is possible to play music while browsing in the pictures. Choose a music file before you go to the picture browser.

Supportet formats

The supported picture formats are JPEG, BMP and PNG.

Multimedia Player

Music

For listening music with the HRT 7520 connect the USB media and enter the menu item Music.

After initialising the USB media the directory structure is shown. Choose the directory with Ÿ/ ź and enter with OK. If there are music files in this directory they are listed in the file browser. ID Tags are also shown.

OK / PLAY Play STOP Stop

English

|| / PAUSE Pause REPEAT Repeating modes (Single track, directory, random directory) EXIT Exit to multimedia menu

Ż/Ź Increase / Decrease volume

Fast Forward If you press while playing music the BLUE button, then you start the fast forward. Each press the BLUE button increases the speed. Switch to normal speed with >> or << The zooms change as

follows:

Supported formats

Formats: MP3, WMA, AAC Sampling frequencies: 8-48kHz (MP3) or 32 - 48kHz (WMA) Bitrate: 8 - 320 kbps (MP3) or 32 - 192 kbps (WMA)

Next track Previous track

x1 —> x2 —> x3 —> x4 —> x8 —> x16 —> x32 —> x1

Movies

For playing movies with the HRT 7520 connect the USB media and enter the menu item Movies. Please pay attention to following rules:

1. The resolution of the movies should be not exceeding 1920 x 1080

2. The file name should not be exceeding 15 letters

3. Supported containers: AVI, DIVX, MKV, MP4, MPG, VOB, MOV.

4. Supported codex: Should be created with established standards. MPEG-2: ISO/IEC13818, MPEG-4 ISO/IEC 14496

5. Supported transport streams: MPG, TS, TRP

6. Supported subtitles: Subrip (SRT), Micro-DVD (SUB), Sami (SMI). Internal subtitles are not supported

7. Supported audio formats are:

x MPEG-4 files: AC3, MP3, AAC (LC or HE) x MPEG-2: MP2/MPA, AC3

Notes:

The variety of different video codes, audio codes, video container and PC programs, it is possible that some video files are not supported. Although each part considered individually (e.g., H.264,

AC3, MP4) which can lead to a combination of non-playable files.

Multimedia Player

Movies

After initialising the USB media the directory structure is shown. Choose the directory with Ÿ/ ź and enter with OK.

If there are movie files in this directory they are listed in the file browser.

Navigating in the file browser

Ÿ/ź Next/Previous file

OK Play / Open directory RECALL Previous directory RED Preview / Full screen EXIT Exit to multimedia menu

Navigating while playing If you press OK the movie is shown in the preview window on the right. Switch to full screen with RED.PressPLAY for playing directly in full screen .

OK Play in preview window PLAY Play in full screen RED Switch preview / full screen INFO Show information like play time (current and over all) file name etc LANG Switch audio track SUB-T Switch (off) Subtitles MENU Exit to file browser (the movie continues in preview window) RECALL Exit to file browser (the movie continues in preview window) GOTO Jump to a certain (self defined) time

/ Fast forward/backward

Previous movie Next movie

|| Pause STOP Stop REPEAT Repeating modes (Single track, directory, random directory)

Fast forward/backward

It is possible to speed up and down the playback with >> or <<. The velocities change as follows

English

x1 —> x2 —> x4 —> x8 —> x16 —> x32 —> x1

GOTO function

Press GOTO to type a time of the movie and OK to jump to this time.

Settings

Press MENU for the main menu. The submenu are:

Program with Program Edit, EPG, Sort and LCN

Picture with Aspect Ratio, Resolution, TV Format and Video Output

Channel Search with Auto/Manual Search, Country and Antenna Power

Time with Time Offset, Country Region and Time Zone and Sleep

Option with OSD-, Subtitle-, Audio Language and Digital Audio

System with Parental Guidance, Password, Default Setting and Information

USB with Multimedia, Movie Settings and PVR Settings

English

If you are inside of one of the menus, so you can return with the EXIT button always in the parent menu until you are finally back in the live image.

Program

The submenus are Program Edit, EPG, Sort and LCN.

Program Edit

You have the possibility to sort / edit the channels as you wish. You need a password for access (8 8 8 8 8 8).

Following tools are available in Program Edit:

Move

Skip

Lock

Delete

Favourites

Rename

When you exit the program edit, then the changes are saved.

Settings

Program

Move Channels

you wish to move a channel press RED. Now choose the channel you want to move with and press RED. The chosen channel is marked with a arrow symbol. Move the channel to the new position with and press OK. The channel is dropped on this position.

Skip Channels

If you wish skip a channel press GREEN. Now choose the channel you want to skip with and press GREEN. The chosen channel is highlighted now with “SKIP”.

Notes:

Lock channels

If you wish to lock a channel press YELLOW. Now choose channel you want to move with press YELLOW. The chosen channel is marked with a lock symbol now. If you want to watch to a locked channel you have to ty (0 0 0 0 0 0).

Delete Channels

If you wish to delete a channel press BLUE. Now choose the channel you want to delete with and press BLUE. A security query appears if you really want to delete the channel or not. To confirm press OK, to decline press EXIT. After confirming the channel is deleted instantly.

This channel can not be chosen with /

You can only choose it by typing its channel number

pe the password after choosing the channel

/ and

English

Favourites

If you wish to define a channel as favourite press FAVOURITE. Now choose the channel you want to add to favourites with and press FAVOURITE and choose a category (Video, News, Sport, Music). Press OK to add the channel to the chosen category. The channel is now highlighted with a heart symbol.

Rename Channels

If you wish to rename a channel press and press RECALL

Sort Channels

This option sorts the channels according to the specifications (Service name, Service ID, LCN, ONID).

LCN

With this option you can display the logical channel numbers. Using the / button to activate the option on or off.

RECALL

. Now type in the new name and navigate to the OKfield and confirm with OK

. Now choose channel you want to rename with


Following settings are available in Picture:

Aspect Ratio

Resolution

TV Format

Video Output

Aspect Ratio

With this menu you set the type of your TV. Please mind your aspect ratio of your TV.

English

Auto

16:9 Pillar box

16:9 Pan & Scan

4:3 Letter box

4:3 Pan & Scan

4:3 Full

16:9 Wide screen

Note:

Usually AUTO affords the optimal effect.

Resolution

Define the HDMI output resolution

576i (PAL) / 480i (NTSC)

576p (PAL) / 480p (NTSC)

720p

1080i / 1080p

Settings

Note:

Please use the resolution of your TV e.g.: 720p for HD-Ready TVs or 1080i for Full-HD TVs.

TV Format

Choose between PAL, NTSC.

Video Output

Choose the type of SCART output. You can choose between RGB and FBAS (CVBS). If your TV supports RGB you should choose RGB because it affords a better video quality than FBAS.

Channel Search

The setting Channel Search includes the options:

Auto Search Manual Search Country Antenna Power

Auto Search

Enabling this option will start the automatic search of itself, the language and country parameters are taken from the default settings. Please read from page 14 in this manual.

Manual Search

If one or more TV channels could not be found, you have the possibility of staring a manual scan.

Settings

English

Input the Frequency channel with the buttons on dialogue window of the manual search. The Frequency and the Bandwidth will be automatically adapted.

The quality scalar bar shows signal quality of the chosen channel.

Press the OK button to start the manual search. A searching window will be opened displaying the searching results.

Country

Using the / keys to change the country.

Antenna Power

With this option you can activate voltage at the antenna output on or off.

Settings

Time

Following settings are available in

Time:

x Time Offset x Country Region x Time Zone x Sleep

Time Offset

If you enable this function the time is extracted from the digital data constantly.

Time Zone

English

Define the time zone you are in.

Country Region

This parameter can be changed only if there is one country in different time zones. If you have chosen Germany here, it will always have the attitude displayed here in Berlin. This can not be changed.

Sleep

The unit will goto standby mode in desired time after the last user interaction.

Options

Following settings are available in

Option:

x OSD Language x Subtitle Language x Audio Language x Digital Audio

OSD / Subtitle / Audio Language

Define the OSD / Audio / Subtitle language.

Digital Audio

Here you can switch on/off the digital audio output and choose the type of digital audio. Off: Deactivate digital audio PCM: Digital audio output (PCM format) RAW: All types digital audio

Settings

System

Following settings are available in System:

Parental Guidance

Set Password

Restore Factory Default

Information

Parental Guidance

You can selecte the suitability of a program for children or adults.

Set Password

Change your password. At first you have to confirm the old password (standard 8 8 8 8 8 8). After confirming the old password type in the new password and repeat it. If all data was correct the new password is active.

Restore Factory Default

Restore factory defaults by all settings. All changes in the settings will be lost.

Information

Shows information about soft– and hardware.

English

USB

Following settings are available in USB:

Multimedia

Photo Configure

Movie Configure

PVR Configure

Multimedia

Opens the multimedia Player (Page 20)

Photo Configure

Slide Time

Define the duration for every picture in the slide mode (1-8sek)

Slide Mode

There are 59 different types of slide effects. Random is also

Aspect Ratio

Choose wether the aspect ratio of your pictures should be original or changed to fullscreen (DISCARD). DISCARD can cause deformations

English

of the pictures.

Notes:

We recommend following settings: Slide Time: 8second

Slide Mode: Random

Aspect Ratio: Keep

possible.

Movie Configure

These settings are only for external Subtitles.

Settings

Subtitle Specific

Define the size of subtitles

Subtitle BG

Choose between transparent and coloured background

Subtitle Letters

Define the colour of the subtitle letters

Please be sure that movie and subtitle are named equal e.g.: Movie.avi, Movie.srt It is also possible to use 2 languages: Movie.avi, Movie.ger.srt, Movie.eng.srt

Settings

PVR Configure

Information about USB media is shown here. You can also format you USB media.

Recorde Device

On the sub menu Record Device you can define the Time shift size. Information on the Media type, Disk Total Spare and Disk free space are displayed here.

Format

On the sub menu Format you can format your storage.

Important Note:

Due to CE-policies it is only allowed to connect USB-Sticks (Flash drives) to the HRT 7520

English

Troubleshooting

Check the following guide for the possible cause of a problem before contacting service. Technical Support of Xoro/MAS:

x Tel.: +49 (40) 77 11 09 17 x Fax: +49 (40) 76 73 35 15 x Internet: www.xoro.de/support

Symptom Correction

English

No DVB-T reception / serious distortion by mosaics or artefacts/ freeze pictures

No power

Can not scan programs

No picture / no coloured pictures

Remote control does not work

No sound

Audio / Subtitle without function or can no choose

No Recording

Recording has jerkings or other mal functions

x No DVB-T reception in your region. x Realign the antenna. Please pay attention to the

direction of the antenna.

x Please use a bigger antenna or an aerial antenna. x Retry the Auto Scan.

x Plug the power cord into the outlet tightly and turn on

the power.

x Adjust the dish x Refer settings for searching

x Control the connection to the TV set. x Control the video output mode in the setup. x TV channel or program is scrambled

x Change the batteries. x Operate within normal range (max. 5 meters, 30 °) x The sensor is pointed to by bright light.

x Cancel Mute. Press MUTE button x Increase volume. Press VOL+ button x Pay attention to connection to TV set or amplifier.

x Change audio track (press LANG button) x Change subtitle track (press SUB-T x Other audio track is not supported x Subtitles are not supported by broadcaster

x No USB is connected. x No free space on the storage.

x The connected storage is too slow. Please use only

USB-Sticks with 8 GB or higher.

x Please control the reception quality of the antenna and

align them for getting better quality.

utton)

Specification

High Frequency Tuner

VHF: 174 — 230 MHz (Channel 5—12) UHF: 470 — 862 MHz (Channel 21—69) Bandwidth: 6 or 7 or 8MHz Input Signal Level: -78 - -20 dBm

Impedance: 75 Ohm

Demodulation Mode

Waveform: COFDM˄Code Orthogonal Frequency Division Multiplexing˅ Demodulation: QPSK, QAM16, QAM64 Transmission Mode: 2K, 8K, FFT, SFN und MFN Guard interval: 1/4, 1/8, 1/16, 1/32 Code rate: 1/2, 2/3, 3/4 ,5/6 ,7/8

Video, Audio Decoding

Video Standard: ISO/IEC13818-2 MPEG2 (MP@ML) und (MP@HL)

MPEG-4 (H.264) High Profile Level 4 Video Resolution: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Aspect Ratio: 4:3 PS & LB, 16:9 Teletext: Support DVB-ETS300472 Audio Standard: ISO/IEC 11172 Layer I & II, MP3 Audio Sample rate: 32, 44.1, 48 KHz

Power

Input: AC 220—240 Volt, 50/60 Hz Consumption: < 6 Watt Consumption in Stand-By: < 1 Watt (without in waiting for recording)

English

Ambient condition

Temperature: 0—40° Celsius Humidity: 90%

Connector

USB Port: USB 2.0 High Speed Video: HDMI, SCART Audio: Coaxial Cinch

Device

Weight: 0,5 kg (inclusive remote control) Dimensions: 168 x 95 x 38 mm

Note:

Weight and dimensions are not absolutely exact values. Specifications are subject to change

Limited Warranty

In case the products delivered are not free from defects in material or workmanship, MAS Elektronik AG has the right to either repair or replace the defective product at its choice. MAS Elektronik AG manufactures and repairs goods using components which are new or equivalent to new in accordance with industry standards and practice. The warranty for wearing parts (e.g. rechargeable batteries) is limited to 6 months.

In case the device is equipped with internal data storage (e.g. hard disc drive, Flash drive), the customer is responsible to backup his data before sending the device. MAS Elektronik AG is not liable for any data loss on returned devices. MAS Elektronik AG reserves the right to reset returned devices to factory defaults. Please note your personal settings for this reason.

MAS Elektronik AG is not liable for any accessories not belonging to original package content such as DVDs, hard disc drives, Flash storage devices, batteries, etc.

This limited warranty covers the warranty requirements set by authorities in your country. This limited warranty only is valid in the coThis limited warranty does not cover finishes,

accessories or batteries, nor does it cover damage resulting from accident, misuse, abuse, dirt, water, battery leakage, tampering, servicing performed or attempted by unauthorized service agencies. This limited warranty does not cover damages resulting from firmware upgrades. Onl y in case of firmware upgrades needed to add functions promised at time of purchase, such damages are covered by this limited warranty. For a correct and frictionless completion of warranty or repairs you need a RMA No. You may obtain a RMA on the internet at www.mas.de/ FAQ or by telephone. Please send the device in its original packing material, all standard accessories and a copy of the invoice, a description of defect and the RMA No. to following address. Please note the RMA number clear and in large numbers on the outer package.

MAS Elektronik AG Pollhornbogen 19 21107 Hamburg Germany

Support e-mail: support@ersservice.de Hotline: +49 (0) 40 - 77 11 09 - 17 Fax: +49 (0) 40 - 76 73 35 - 15 untry the product was purchased.

HD DVB-T Receiver with USB, PVR Ready &

HD Media Player

HRT 7520

Manuel d’emploi

TABLE DES MATIERES

Consignes de sécurité 4 Recyclage 7 Accessoires 8 Caractéristiques 8 Réglages par défaut 8

Interfaces et Commandes

Face avant 9 Panneau arrière 9

Télécommande

Batteries 10 Commandes 11

Connectique

Téléviseur / Antenne 12 Chaîne HiFi 13

Première installation 14 Touches et fonctions importantes 15

Liste / Sous-titres / Audio / Format de l’image 15 Information / Télétexte / Volume / Résolution 16 EPG / Favoris 17

Enregistrement

Minuterie / Enregistrement 18 Liste des enregistrements 19

Lecture multimédia USB 20 Photos 21 Musique 22 Film 23

Configuration 24 Chaînes 24 Image 26 Recherche des chaînes 27 Heure 28 Options 28 Système 29 USB 30

Dépannage 32 Spécifications 33 GARANTIE LEGALE 34

Français

HRT 7 5 2 0 3

CONSIGNES DE SÉCURITÉ IMPORTANTES

Ce symbole indique la présence d'un courant électrique dans cet appareil, qui présente un risque de décharge électrique et d'accident.

Ce symbole indique que des instructions importantes accompagnent cet appareil et qu'il est important de consulter le mode d'emploi et d'entretien.

Manuel d’utilisation

1. Toutes les instructions d’utilisation et les consignes de sécurité d evraient être lues avant l’utilisation de cet appareil.

2. Les instructions d’utilisation et les consignes de sécurité devraient être

conservées pour une utilisation future.

3. Tous les avertissements sur le produit et dans ce manuel devraient être pris en compte.

Français

4. Toutes les instructions d’utilisation devraient être suivies.

Alimentation

1. Ne jamais toucher la prise avec les mains mouillées

2. Si vous voulez débrancher la prise, toujours tirer directement sur la fiche et jamais sur le câble, qui pourrait être endommagé.

3. Vérifier que le câble électrique n’est pas plié, coincé ou en contact avec une source de chaleur.

4. Vérifier que le câble électrique n’est pas enroulé autour de l’appareil lorsque celui-ci est allumé.

5. Ne jamais placer l’appareil en fonctionnement sur le câble électrique.

6. Toujours utiliser des rallonges électriques conçues pour le niveau de consommation électrique de l’appareil.

7. Mettre l’appareil à l’abri de la pluie et de l’humidité.

8. Utiliser l’appareil seulement si le voltage de votre habitation corres pond à celui spécifié sur l’étiquette de l’appareil. Un mauvais voltage pourrait endommager sérieusement l’appareil.

9. Ne jamais poser de vases ou autre contenant sur l’appareil; de l’eau pourrait s’infiltrer dedans.

10. Ne jamais ouvrir l’appareil.

11. Toujours débrancher toutes les prises de l’appareil si celui-ci n’est pas utiliser pendant une longue période.

12. Faire attention à ce que personne ne puisse tomber à cause des câbles.

4 HRT 7 5 2 0

CONSIGNES DE SÉCURITÉ IMPORTANTES

Fonctionnement

1. Réception de la télévision numérique terrestre (TNT)

2. Enregistrement de la TNT sur support externe via USB

3. Lecture des des enregistrements depuis le support externe via USB

4. Lecture des fichiers photos, audio et vidéo depuis un support externe via USB

Fonctionnement et emplacement

1. Ne pas connecter les accessoires non recommandés par le fabricant sur l’appareil.

2. Ne pas poser ce produit sur roulette, trépieds, socle, support ou table instable. Le produit peut tomber causant une blessure sérieuse à un enfant ou un adulte et être endommagé. Utiliser le produit avec roulette, trépieds, socle, support ou table recommandé par le fabricant ou vendu avec le produit. Toute fixation du produit doit suivre les instructions du fabricant en utilisant un accessoire de fixation recommandé par le fabricant.

3. Le produit utilisé avec une roulette doit être manipulé avec précaution. Un arrêt brusque, une force excessive ou une surface accidentée peut provoquer le renversement du produit.

4. L’appareil peut afficher une image fixe sur l’écran du téléviseur ou du moniteur durant un temps illimité. Ceci peut endommager l’écran. En conséquence, il est conseillé d’activer l’écran de veille ou d’éteindre l’appareil, lorsque celui-ci n’est plus en utilisation.

5. Ne pas utiliser l’appareil en mode 4:3 en permanence. Ceci peut endommager l’écran du téléviseur (bandes latérales noires).

6. Ne pas augmenter le volume alors que l’app areil lit une séquence à faible volume sonore. Ceci peut endommager le haut-parleur si la séquence suivante démarre avec un volume sonore très fort.

7. Eteindre l’appareil par le bouton Off/On situé à l’arrière s’il ne sera pas utilisé pendant une longue période.

8. Débrancher la prise secteur pendant un orage.

9. Les huis et ouvertures sur le coffret de l’appareil sont pratiqués pour l’aération de celui-ci et pour assurer son bon fonctionnement contre tout emballement thermique. Ces huis et ouvertures ne doivent pas être bouchés ou couverts.

10. Ces ouvertures ne doivent pas être bouchées en posant l’appareil sur un matelas, un canapé, un tapis ou sur tout autre matière similaire.

11. Ce produit ne doit pas être encastré que ce soit dans un meuble ou dans un rack à moins qu’une ventilation appropriée soit i nstallée au pr éalable o u que le fabricant indique que ceci est possible.

12. Protéger l’appareil contre toute exposition au changement climatique, à l’humidité ou à une température excessive.

13. Ne pas verser du liquide de quelque nature que ce soit sur le produit.

Français

HRT 7 5 2 0 5

CONSIGNES DE SÉCURITÉ IMPORTANTES

14. Ne pas exposer l’appareil ou la télécommande au soleil.

Port USB

Dans le cadre légal lié à la conformité aux normes CE, il est demandé au consommateur de ne brancher sur le port USB que la clé USB.

Antenne

Cet appareil peut être utilisé avec une antenne.

1. Débrancher le câble d’ alimentation de la prise murale avant de connecter

2. Si une antenne extérieure ou un système de réception par câble est

Défaut

1. N'essayez pas de réparer cet appareil vous-même, en l'ouvrant et en

2. Dommages nécessitant une réparation - Débranchez l'appareil de la prise

Français

murale et référez-vous au personnel de maintenance qualifié sous certaines conditions :

3. Si votre lecteur montre un changement important de ses performances,

4. Pièces de rechange Lorsque le remplacement de certaines pièces est nécessaire, assurez-vous que le technicien de maintenance a utilisé des pièces de rechang e spécifiées par le constructeur ou des pièces qui ont les mêmes caractéristiques que les pièc es d’origine. Le remplacement p ar des pièces non reconnues pouvant en traîner des risques d'incendie, de

6 HRT 7 5 2 0

ou enlever la prise antenne, autrement les deux équipements peuvent être endommagés.

connecté au produit, vérifier que cette antenne ou ce système par câble est bien mis à la masse pour préve nir toute surtension ou charge statistique.

retirant le couvercle, vous vous exposez à un courant important. La maintenance de votre lecteur est strictement réservée aux techniciens de maintenance qualifiés.

a. Lorsque le cordon d'alimentation ou la prise électrique sont endommagés b. Si du liquide ou un objet est tombé dans l'appareil c. Si l'appareil a été exposé à l'eau ou à la pluie d. Si l' appareil ne fonctionne pas co rrectement en suivant les conseils d'utilis ation. Ajuster uniquement les commandes qui sont couvertes par les conseils d'utilisation. Tout ajustement impropre des autres commandes pourra entraîner des dommages et nécessitera un travail supplémentaire de la part d'un technicien qualifié pour réparer l'appareil. e. Si l'appareil est tombé ou s'il a été endommagé de quelque faço n que se soit et que l'appareil montre une modification de ses performances, ceci indique qu'une réparation ou un contrôle est nécessaire.

ceci indique qu’une réparation ou vérification est nécessaire.

CONSIGNES DE SÉCURITÉ IMPORTANTES

décharge électrique et d'autres dommages.

5. La nicotine peut endommager les composa nts électroniques. Si le service

après-vente découvre une q uantité trop importante de nicotine à l’intérieur de l’appareil, il sera considéré comme hors garantie.

6. Merci de lire la section « Dépannage », vous y trouverez nos coordonnées

pour le Service Après Vente.

Dolby

Construit sous le permis des laboratoires dolby. Le « dolby » et le symbole double-D sont des marques déposées des laboratoires dolby. Travaux non publiés confidentiels. 1992-1997 laboratoires dolby, inc. Tous droits réservés.

Recyclage

Recyclage de équipements électriques

Ce produit est conçu et fabriqué avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés. Ce symbole signifie qu’en fin de vie, les équipements électriques et électroniques doivent être rapportés dans des zones de recyclage et ne doivent pas être jetés avec les ordures ménagères. Merci de déposer cet équipement dans votre centre de recyclage ou chez votre revendeur. En Europe, il existe des systèmes de recyclage différents pour les produits électriques et électroniques usagés. Merci de nous aider à prendre soin de notre environnement.

Recyclage de papier et carton

Le symbole de recyclage sur le carton et le manuel d’utilisation montre qu’ils sont également recyclables. Merci de le déposer dans un point de collecte « papier », autre que les ordures ménagères.

Recyclage de plastique

Le symbole de recyclage sur les parties plastiques montre qu’ell es sont recyclables. Merci de les déposer dans un point de collecte « plastique », autre que les ordures ménagères.

Point Vert

Le logo “Point Vert” indique que MAS Elektronik est en accord avec les règles de recyclage européenne et cotise auprès des organismes compétents.

Français

HRT 7 5 2 0 7

Notes

Accessoires

Lorsque vous ouvrez l’emballage pour la première fois, vérifiez qu’il contient bien tous les éléments suivants :

• HRT 7520

• Télécommande avec piles

• Manuel d’utilisation

Notes:

• S’il manque un des accessoires mentionnés ci-dessus, contactez votre revendeur.

• Conservez l’emballage original au cas où vous devriez retourner l’appareil au

revendeur.

• Toujours transporter ou renvoyer l’appareil dans son emballage d’origine

• Ne changer ni modifier aucun composant du lecteur ou des accessoires.

Caractéristiques

• Récepteur TNT HD

Français

• Prise HDMi 1.3 (1080p)

• Guide Electronique de Programme et Télétexte

• Port USB 2.0 High Speed

• Lecture des fichiers vidéo (MPEG-4 ASP, MPEG-4 AVC/H.264, MPEG-2) via USB

• Prise en charge des containers vidéo AVI, MKV, MP4, TS, MPG et audio MP3,

WMA, AAC

• Prise en charge des containers photo JPEG, BMP, PNG

• Enregistrement de la TNT sur support externe USB

• Connectique vidéo: HDMI, Péritel (TV en RVB)

Réglages par défaut

• Langue OSD Anglais

• Format de l’image Auto

• Sortie vidéo HDMI 720p

8 HRT 7 5 2 0

Interfaces et Commandes

Face avant

1. Chaîne suivante (CH+)

2. Chaîne précédente (CH-)

3. Mise en marche/veille

4. Témoin lumineux (Rouge: veille, Vert: marche)

5. Affichage LED

6. Récepteur infrarouge

7. Port USB

Note: L’appareil est prêt à fonctionner dès sa mise sous tension.

Connectique:

Panneau arrière

1. Entrée d’antenne

2. Sortie d’antenne

3. Sortie audio numérique coaxiale

4. Prise HDMI

5. Prise Péritel

Français

HRT 7 5 2 0 9

Télécommande

Batteries

• Placer les batteries dans le compartiment en faisant attention à bien respecter la

polarité (+/-).

• Pour un meilleur résultat, toujours diriger la télécommande vers le capteur

infrarouges du lecteur, en respectant une distance maximum de 5m et un angle maximal de 60°.

• Retirer les batteries si l’appareil ne sera pas utilisée pour une longue période.

Français

Notes:

1. Retirer les batteries de la télécommande dès qu’elles sont usées. Les fuites d’acide provenant des batteries usées peuvent être dangereuses pour la santé et causer des dommages à la télécommande.

2. Si les batteries ont coulé, nettoyer l’acide avec un chiffon avant de remettre des batteries neuves.

3. En cas de contact avec votre peau, laver immédiatement la zone concernée.

4. Consulter votre médecin si de l’acide a été ingéré.

5. Si de l’acide est entré en contact avec vos yeux, laver les abondamment et consulter un médecin.

10 HRT 7 5 2 0

Commandes

TÉLÉCOMMANDE

Touches de la télécommande

POWER (Marche/Veille) SUB-T (Sous-titres) LANG (Langue Audio) MUTE (Sourdine) EPG (Guide Electronique des Programmes) TTX (Télétexte) GOTO (Aller à) REPEAT (Répétition) PAGE+/PAGE- (Page suivante et page précédente dans le Télétexte) MENU (Menu principal) EXIT (Sortie) Croix de navigation (Haut / Bas / Gauche / Droite) OK (Confirmation) FAV (Liste des chaînes favorites) TV/RADIO (Navigation entre TV et Radio) Touches numériques (0—9) RECALL (Retour) INFO (Affichage de l’information sur la chaîne ou la lecture en cours)

<< (Retour rapide) >> (Avance rapide) l<< (Piste précédente) >>l (Piste suivante)

 (Lecture)

|| (Pause / TIMESHIFT)

■ (Stop)

● (Enregistrement)

ROUGE (Fonctions différentes dans le Télétexte / PVR Liste des enregistrements) VERT (Fonctions différentes dans le Télétexte / V-FORMAT Résolution vidéo) JAUNE (Fonctions différentes dans le Télétexte / ASPECT Format de l’image) BLEU (Fonctions différentes dans le Télétexte / TIMER Minuterie enregistrement)

Note: Les mêmes touches sur la télécommande et sur la face avant ont les mêmes fonctions.

Français

HRT 7 5 2 0 11

Connectique

Téléviseur / Antenne

Information Générale

• S’assurer que la prise murale est débranchée et que l’appareil est hors tension.

• Consulter le manuel d’utilisation du téléviseur et observer scrupuleusement les

instructions.

• Vérifier que les branchements sont corrects.

• Vérifier les réglages de sortie vidéo. Si le téléviseur dispose d’une entrée Péritel,

sélectionner CVBS/RVB dans le menu principal, rubrique « Image », option « Sortie Vidéo ».

L’illustration ci-dessous montre la connexion du HRT 7520 à l’antenne et au téléviseur.

Français

1. Brancher un câble Péritel (ou HDMI) au récepteur.

2. Brancher le câble d’antenne à l’entrée d’antenne (ANT IN) du HRT 7520.

3. Brancher le câble d’alimentation à la prise murale.

4. Mettre le HRT 7520 et le téléviseur en marche.

5. Sélectionner la bonne entrée (Péritel ou HDMI) sur le téléviseur. Note:

En utilisant la sortie d’antenne du récepteur, il est possible de connecter un deuxième appareil ayant une réception TNT.

12 HRT 7 5 2 0

Connectique

Chaîne Hi-Fi

Il est possible de transmettre le signal audio numérique à un décodeur ou à un amplificateur. Pour ce faire, il suffit d’utiliser la connexion Coaxiale.

1. Débrancher et éteindre tous les appareils.

2. Connecter le HRT 7520 au téléviseur via un câble Péritel ou HDMI.

3. Connecter le HRT 7520 au décodeur ou à l’amplificateur via un câble RCA.

4. Mettre tous les appareils en marche.

5. Sélectionner l’entrée audio numérique du décodeur ou de l’amplificateur. Note:

• Les câbles ne font pas partie des accessoires.

• Pour afficher les informations sur le signal audio, appuyer sur la touche LANG de la

télécommande.

Français

HRT 7 5 2 0 13

Première installation

Lorsque tous les branchements ont été réalisés, mettre le téléviseur sous tension et vérifier que le récepteur est branché à la prise secteur. Appuyer sur la touche POWER de la télécommande pour le mettre en marche.

S’il s’agit de la première utilisation ou d’une restauration, le menu d’installation s’affichera sur l’écran.

1. Langue OSD

2. Pays

3. Recherche des chaînes

A l’aide de la croix de navigation (Haut / Bas), aller à chacune de ces options et sélectionner la bonne option en utilisant la croix de navigation (Gauche / Droite). Appuyer sur la touche EXIT pour quitter le menu d’installation.

Langue OSD

Français

Sélectionner la langue souhaitée en appuyant à plusieurs reprises sur la touche Gauche ou Droite.

Pays

Sélectionner le pays dans lequel le HRT 7520 sera utilisé en appuyant à plusieurs reprises sur la touche Gauche ou Droite.

Recherche des chaînes

Démarrer la recherche des chaînes en appuyant sur la touche OK de la télécommande. L’appareil change d’affichage et montre la progression de la recherche.

Toutes les chaînes TV et Radio trouvées seront mémorisées dans la liste des chaînes TV et des stations Radio. Lorsque la recherche est achevée, le récepteur affichera l’émission de la première chaîne TV.

14 HRT 7 5 2 0

Touches et fonctions importantes

Liste

Afficher la liste des chaînes en appuyant sur la touche OK de la télécommande.

▼ / ▲ Chaîne suivante/précédente

PAGE+ / PAGE- Page suivante/précédente OK Confirmer la sélection EXIT Quitter la Liste des chaînes

Note: Les listes des chaînes TV et des stations Radio fonctionnent de manière similaire.

Sous-titres

Appuyer sur la touche SUB-T pour activer le sous-titrage. Si les sous-titres sont disponibles pour l’émission en cours, activer à le sous-titrage à l’aide de la touche OK.

Langue audio

Pour accéder au réglage audio, appuyer sur la touche LANG. Changer la langue audio (uniquement pour les émissions diffusées en multilangue), sélectionner une autre piste audio (si disponible) ou sélectionner Gauche / Droite / Stéréo.

Format de l’image

Il est possible de changer le format de l’image directement depuis la télécommande pendant le visionnage d’une émission. Appuyer sur la touche ASPECT. Les formats disponibles sont: AUTO, 16:9 Pillar Box, 16:9 Pan&Scan, 16:9 Wide Screen, 4:3 Letter Box, 4:3 Pan&Scan et 4:3 Full.

Français

HRT 7 5 2 0 15

Touches et fonctions importantes

Information

En appuyant sur la touche INFO, un certain nombre d’informations seront affichées.

Au premier appui, l’information globale sera affichée: le nom de chaîne, l’émission en cours, l’émission suivante, la disponibilité du Télétexte, etc.

En appuyant une seconde fois, l’information du Guide Electronique des Programmes sur l’émission en cours sera affichée ainsi que les données concernant la fréquence de la chaîne, sa largeur de bande et la qualité du signal.

Télétexte

Le Télétexte est activé via la touche TTX. Pour naviguer dans le Télétexte:

• Touches numériques pour aller à la page

Français

• ◄ / ► Page précédente/suivante

• ROUGE, VERT, JAUNE, BLEU pour

• EXIT pour fermer le Télétexte

Volume

Modifier le volume sonore en appuyant sur la touche ◄ (VOL-) ou ► (VOL+).

Liste TV / Radio

Passer de la liste des chaînes TV à la liste des stations Radio à l’aide de la touche TV/ RADIO.

Changement de chaîne

Pour aller à la chaîne précédente ou à la chaîne suivante, appuyer sur la touche ▼ (CH-) ou ▲ (CH+).

Navigation dans le menu configuration

Utiliser la croix de navigation (◄ / ► / ▼ / ▲ ) pour sélectionner une rubrique ou une option dans le menu configuration

Résolution

Pour modifier la résolution de la sortie vidéo, appuyer sur la touche V-FORMAT de la télécommande. Les séquences sont les suivantes: de 720p à 1080i, à 1080p, à 576i, à 576p, puis à nouveau à 720p, ainsi de suite.

désirée

atteindre directement les pages indiquées

16 HRT 7 5 2 0

Touches et fonctions importantes

EPG

L’EPG ou le Guide Electronique des Programmes est un guide TV sur écran affichant les programmes TV sur 7 jours pour chacune des chaînes. Appuyer sur la touche EPG de la télécommande pour afficher le Guide.

Utiliser la touche ▼ / ▲ pour aller à l’émission souhaitée.

Si le Guide dispose de plusieurs pages, utiliser la touche BLEU pour aller à la page du dessus et la touche JAUNE pour aller à la page du dessous.

D’autres touches permettent d’activer les fonctions suivantes:

OK pour programmer l’émission dans la minuterie de programmation d’enregistrement INFO pour afficher la minuterie de programmation d’enregistrement

▲ / ▼ émission précédente/suivante ◄ / ► chaîne précédente/suivante

EXIT pour quitter la minuterie de programmation d’enregistrement

Favoris

Si une liste des chaînes favorites a été établie au préalable, la touche FAV permet d’afficher cette liste.

OK visionner la chaîne sélectionnée

▲ / ▼ chaîne précédente/suivante ◄ / ► page précédente/suivante de la liste

EXIT fermer la liste des chaînes favorites FAV changer de liste des chaînes favorites

Français

HRT 7 5 2 0 17

Enregistrement

Minuterie

Sélectionner une émission dans le menu EPG et appuyer sur la touche OK. Cette émission sera insérée dans la Minuterie de programmation d’enregistrement.

Il est recommandé de modifier l’heure de début et l’heure de fin de quelques minutes avant et après pour prévoir une avance ou un retard dans la diffusion. D’autres options telles que « Répétition » ou « Mode » sont disponibles. La « Répétition » permet de définir si l’émission doit être enregistrée une fois ou de manière répétitive. Le « Mode » doit être réglé à enregistrement si l’émission est à enregistrer.

Après validation, l’émission programmée appraraîtra dans la Liste de programmation.

Note: L’enregistrement se déclenchera uniquement si

Français

un support de stockage USB est connecté!

Enregistrement

Pour enregistrer l’émission TV en cours, connecter le support de stockage USB au port USB du récepteur. Dès que le support est reconnu par le récepteur, appuyer sur la touche ● de la télécommande. Pour programmer la durée de l’enregistrement, appuyer de manière répétitive sur la touche ●. La durée sera affichée à l’écran. L’enregistrement démarre immédiatement. Pour arrêter l’enregistrement, appuyer sur la touche ■ et confirmer l’arrêt dans la boîte de dialogue à l’aide de la touche OK.

Programmation manuelle Il est possible également de programmer un enregistrement sans passer par l’EPG. Appuyer sur la touche BLEU de la télécommande et la Minuterie de programmation apparaîtra à l’écran.

Appuyer sur la touche ROUGE pour ajouter une programmation et pour modifier les options (voir illustrations ci-dessus).

18 HRT 7 5 2 0

Enregistrement

Liste des enregistrements

Toutes les émissions enregistrées sont accessibles à partir de la touche PVR de la télécommande. La liste des enregistrements apparaîtra sur l’écran.

Pour naviguer: OK Démarrer la lecture de l’enregistrement sélectionné dans le fenêtre de prévisualisation ▼/▲ Enregistrement suivant/précédent

ROUGE Permuter entre la prévisualisation et le plein écran RECALL Changer de dossier JAUNE Supprimer l’enregistrement VERT Renommer l’enregistrement EXIT Quitter la liste des enregistrements

<< Retour rapide  Avance rapide ǁ Pause. Appuyer une nouvelle fois et le lecture reprend

EXIT/STOP Arrêter la lecture et revenir à la liste des enregistrements Renommer un enregistrement

Sélectionner un enregistrement dans la liste et appuyer sur la touche VERT. Renseigner, à l’aide du clavier virtuel, le nouveau nom puis aller à « OK » puis confirmer en appuyant sur la touche OK.

Supprimer un enregistrement

Sélectionner un enregistrement dans la liste et appuyer sur la touche JAUNE. L’enregistrement sélectionné sera coché. Appuyer sur la touche OK et l’enregistrement sera définitivement supprimé du support de stockage USB.

Français

HRT 7 5 2 0 19

Lecture multimédia

Port USB

En connectant un support de stockage USB au port USB du récepteur, il est possible de lire les fichiers multimédia qui y sont stockés.

Formats de fichier pris en charge

Photos (JPEG, BMP, PNG, GIF), musique (MP3, WMA) et vidéo (MPEG-1, MPEG-2, MPEG-4).

Supports pris en charge

Le port USB prend en charge tous types et tailles de support de stockage. Il est recommandé de ne pas utiliser un support de stockage d’une taille inférieure à 8 Go car en-deçà le support risque d’être trop petit pour un enregistrement.

Note:

Dans le cadre légal lié à la conformité aux normes CE, il est demandé au consommateur de ne brancher sur le port USB que la clé USB.

Pour lire la musique, les photos ou les

Français

vidéos depuis un support de stockage USB connecté au port USB du récepteur, appuyer sur la touche MENU et aller à USB à l’aide de la touche ◄/►. Entrer dans le menu USB en appuyant sur la touche OK.

Sélectionner « Multimédia » à l’aide de la touche ▲/▼ puis confirmer avec OK.

Le lecteur démarre par l’écran illustré à droite. Les rubriques sont:

• Musique

• Photo

• Film

• PVR

Sélectionner l’une des rubriques à l’aide de la touche ◄/► et confirmer avec OK.

20 HRT 7 5 2 0

Lecture multimédia

Photos

Pour visionner les photos sur le HRT 7520, connecter le support de stockage USB au port USB du récepteur puis dans le Menu aller à USB puis Multimédia puis Photo. En entrant dans le menu Photo, le répertoire du support de stockage s’affiche. Sélectionner un dossier à l’aide de la touche ▼/▲ et l’ouvrir en appuyant sur OK. S’il y a des photos dans ce répertoire, elles apparaîtront dans la liste et la prévisualisation affichée dans la fenêtre de droite. Il est possible de lire la musique pendant le visionnage des photos. Sélectionner un fichier musical avant d’aller au répertoire des photos.

Naviguer dans le répertoire OK Afficher la photo plein écran

 Démarrer le diaporama (toutes les photos du répertoire) GOTO Afficher les photos en mode prévisualisation ▲/▼ Photo suivante/précédente

RECALL Répertoire précédent EXIT Retourner au menu Multimédia

Mode indexe

▲/▼ Photo suivante/précédente ◄/► Photo suivante/précédente

OK Afficher la photo plein écran Diaporama

Démarrer le diaporama en appuyant sur le touche OK ou . Le diaporama s e déroulera suivant les réglages effectués dans le menu USB.

►►Ɩ Photo suivante Ɩ◄◄ Photo précédente

ROUGE Zoom (Normal →x2→x4→x8→Normal→x1/4→x1/2) VERT Rotation de la photo à 90° dans le sens contraire à l’aiguille d’une montre JAUNE Rotation de la photo à 90° dans le sens de l’aiguille d’une montre INFO Affichage de l’information sur la photo: nom, résolution et taille RECALL Quitter le navigateur EXIT Quitter le navigateur

Lire la musique pendant un diaporama

Il est possible de lire la musique pendant le visionnage des photos. Sélectionner un fichier musical avant d’aller au répertoire des photos.

Formats photo pris en charge Les formats pris en charge sont: JPEG, BMP et PNG.

HRT 7 5 2 0 21

Français

Lecture multimédia

Musique

Pour écouter la musique via le HRT 7520, connecter le support de stockage USB au port USB du récepteur puis dans le Menu aller à USB puis Multimédia puis Musique. En entrant dans le menu Musique, le répertoire du support de stockage s’affiche. Sélectionner un dossier à l’aide de la touche ▼/▲ et l’ouvrir en appuyant sur OK. S’il y a des fichiers musicaux dans ce répertoire, ils apparaîtront dans la liste ainsi que leur ID-tag.

OK /  Lecture STOP Arrêter la lecture

►►Ɩ Piste suivante Ɩ◄◄ Piste précédente ǁ / PAUSE Pause

REPEAT Mode de r épétition (Piste, Répertoire, Aléatoire) EXIT Revenir au menu Multimédia ◄ / ► Augmenter / diminuer le volume

Avance rapide

En appuyant sur la touche BLEU pendant la lecture de la musique, l’avance rapide est enclenchée. Chaque pression sur la touche BLEU augmente la vitesse de défilement. Revenir à la vitesse normale en appuyant sur la touche  ou . Les séquences sont:l

Français

Formats pris en charge

Formats: MP3, WMA, AAC Fréquences d’échantillonnage: 8-48kHz (MP3) ou 32-48kHz (WMA) Taux de transfert: 8-320kbps (MP3) ou 32-192kbps (WMA)

Film

Pour regarder un film sur le HRT 7520, connecter le support de stockage USB au port USB du récepteur puis dans le Menu aller à USB puis Multimédia puis Film. Observer les règles suivantes:

1. La résolution du film ne doit pas excéder 1920x1080.

2. Le nom du fichier ne doit pas excéder 15 lettres.

3. Les containers pris en charge sont: AVI, DIVX, MKV, MP4, MPG, VOB, MOV.

4. Les codecs pris en charge doivent être créés dans les standards établis. MPEG-2:

5. Les flux de transport pris en charge: MPG, TS, TRP.

6. Les sous-titres pris en charge: Subrip (SRT), Micro-DVD (SUB), Sami (SM). Les

7. Les formats audio pris en charge:

• Fichiers MPEG-4: AC3, MP3, AAC (LC ou HE)

• MPEG-2: MP2/MPA, AC3

Note: Compte tenu du nombre de codecs vidéo, audio, de containers vidéo et de programmes PC, il es possible que certains fichiers ne seront pas pris en charge. Même si chaque partie du fichier pris individuellement est compatible, leur assemblage peut ne pas être reconnu.

x1→x2→x3→x4→x8→x16→x32→x1

ISO/IEC 13818, MPEG-4: ISO/IEC 14496.

sous-titres internes ne sont pas pris en charge.

22 HRT 7 5 2 0

Lecture multimédia

Film

En entrant dans le menu Film, le répertoire du support de stockage s’affiche. Sélectionner un dossier à l’aide de la touche ▼/▲ et l’ouvrir en appuyant sur OK. S’il y a des films dans ce répertoire, ils apparaîtront dans la liste.

Naviguer dans le répertoire

▼/▲ Fichier suivant/précédent

OK Lecture/ouverture du répertoire RECALL Répertoire précédent ROUGE Prévisualisation/plein écran EXIT Revenir au menu Multimédia

Naviguer pendant la lecture

En appuyant sur la touche OK, le film est lu dans la fenêtre de prévisualisation à droite. Passer en mode plein écran à l’aide de la touche ROUGE. Appuyer sur la touche  pour lire directement en mode plein écran.

OK Lire dans la fenêtre de prévisualisation  Lire en mode plein écran ROUGE Passer de la prévisualisation au mode plein écran INFO Afficher les informations tels que temps (actuel et total), nom de fichier, etc. LANG Changer de piste audio SUB-T Activer/désactiver le sous-titre MENU Retour au répertoire (la lecture continue dans la fenêtre de prévisualisation) RECALL Retour au répertoire (la lecture continue dans la fenêtre de prévisualisation) GOTO Sauter en avant un certain temps (prédéfini)

►►/◄◄ Avance/retour rapide ►►Ɩ Film suivant

Ɩ◄◄ Film précédent ǁ Pause

STOP Arrêt REPEAT Mode de répétition (Fichier, Répertoire, Aléatoire)

Avance/retour rapide

Il est possible d’accélérer la lecture ou le retour en utilisant les touches  et . Les vitesses changent selon la séquence suivante:

Fonction GOTO

Appuyer sur la touche GOTO pour entrer un temps dans le film puis sur OK pour sauter vers ce temps.

x1→x2→x4→x8→x16→x32→x1

Français

HRT 7 5 2 0 23

Configuration

Appuyer sur la touche MENU pour accéder au menu principal. Les sous-menus sont:

• Chaîne avec Modification chaîne, EPG, Tri et LCN

• Image avec Format de l’image, Résolution, Format TV et Sortie vidéo

• Recherche des chaînes avec Recherche Auto/Manuelle, Pays et Alimentation

antenne

• Heure avec Réglage horaire, Pays (Région), Fuseau horaire et Veille

• Option avec Langue OSD, Langue sous-titre, Langue audio et Audio numérique

• Système avec Contrôle parental, Mot de passe, Réglage par défaut et Information

• USB avec Multimédia, Configuration photo, Configuration film, Configuration PVR

Pour sortir d’un de ces sous-menus, appuyer sur la touche EXIT pour revenir au niveau précédent jusqu’à quitter le menu principal.

Chaîne

Les sous-menus sont Modification chaîne, EPG, Tri et LCN.

Modification chaîne

Il est possible de trier ou modifier les chaînes de plusieurs manières. Pour ce faire, le mot de passe est nécessaire (8 8 8 8 8 8).

Français

Les outils suivants sont disponibles dans la Modification chaîne:

• Déplacer

• Sauter

• Verrouiller

• Supprimer

• Favoris

• Renommer

En quittant la Modification chaîne, les changements sont sauvegardés.

24 HRT 7 5 2 0

Configuration

Chaîne

Déplacer les chaînes

Pour déplacer une chaîne, appuyer sur la touche ROUGE. Sélectionner la chaîne à déplacer à l’aide de la touche ▼/▲ et ROUGE. La chaîne sélectionnée sera marquée d’une flèche. Déplacer la chaîne à sa nouvelle place à l’aide de la touche ▼/▲ et appuyer sur OK. La chaîne est positionnée à la nouvelle place.

Sauter les chaînes Pour sauter une chaîne, appuyer sur la touche VERT. Sélectionner la chaîne à sauter à l’aide de la touche ▼/▲ et VERT. La chaîne sélectionnée sera marquée « SKIP ». Note:

• Cette chaîne ne sera pas accessible via la touche ▼/▲

• Pour regarder la chaîne, il faut entrer son numéro à l’aide des touches numériques

Verrouiller les chaînes Pour verrouiller une chaîne, appuyer sur la touche JAUNE. Sélectionner la chaîne à verrouiller à l’aide de la touche ▼/▲ et JAUNE. La chaîne sélectionnée sera marquée d’un verrou. Pour regarder une chaîne verrouillée, il faut entrer le mot de passe après avoir sélectionné la chaîne (0 0 0 0 0 0).

Supprimer les chaînes Pour supprimer une chaîne, appuyer sur la touche BLEU. Sélectionner la chaîne à supprimer à l’aide de la touche ▼/▲ et BLEU. Une boîte de dialogue apparaît pour la confirmation de la suppression. Pour confirmer, appuyer sur OK et, pour annuler, appuyer sur EXIT. Après confirmation, la chaîne sera immédiatement et définitivement supprimée.

Favoris Pour définir une chaîne favorite, appuyer sur la touche FAV. Sélectionner la chaîne à définir en chaîne favorite à l’aide de la touche ▼/▲ et FAV puis sélectionner une catég orie (Vidéo, Actualités, Sport, Musique). Appuyer sur OK pour ajouter la chaîne dans la catégorie souhaitée. La chaîne sera marquée d’un cœur.

Renommer les chaînes Pour renommer une chaîne, appuyer sur la touche RECALL. Sélectionner la chaîne à renommer à l’aide de la touche ▼/▲ et RECALL. Entrer le nouveau nom et aller dans le champ OK et confirmer avec la touche OK.

Tri des chaînes

Cette option trie les chaînes suivant les spécifications (Nom de Service, ID Service, LCN, ONID).

LCN

Cette option permet de classer les chaînes dans leur ordre logique. Utiliser la touche ◄/► pour activer/désactiver le classement.

Français

HRT 7 5 2 0 25

Configuration


Les réglages suivants sont disponibles dans le menu Image:

• Format de l’image

• Résolution

• Format TV

• Sortie vidéo

Format de l’image

Dans ce menu, il est possible d’ajuster le format de l’image au type de téléviseur.

• AUTO

• 16:9 Pillar Box

• 16:9 Pan & Scan

• 4:3 Letter Box

• 4;3 Pan & Scan

• 4:3 Full

• 16:9 Wide Screen

•

Note:

L’option AUTO permet d’obtenir l’effet optimal en toutes circonstances.

Résolution

Français

Permet de définir la résolution de sortie HDMI.

• 576i (PAL) / 480i (NTSC)

• 576p (PAL) / 480p (NTSC)

• 720p

• 1080i / 1080p

Note: Ajuster toujours la résolution de sortie à la résolution du téléviseur; par exemple, 720p pour une dalle HD ready ou 1080p pour une dalle Full HD.

Format TV

Sélectionner entre PAL et NTSC.

Sortie vidéo

Pour sélectionner le type de sortie Péritel entre RVB et FBAS (CVBS). Si le téléviseur offre une entrée Péritel RVB, sélectionner RVB car la qualité vidéo est supérieure à FBAS.

26 HRT 7 5 2 0

Xoro HRT 7520 User Manual [ru, de, fr, en]

Specifications and Main Features

Frequently Asked Questions

User Manual
