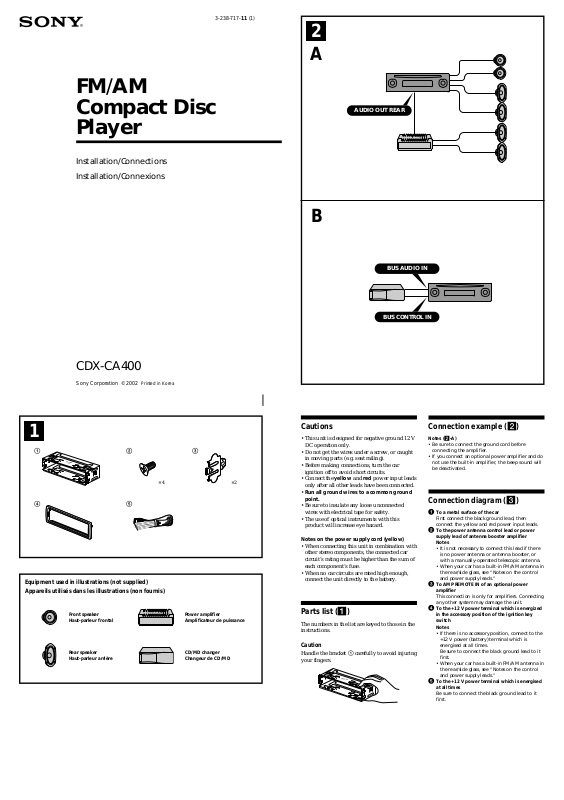

Page 1
TOP
FM/AM
3-238-717-11 (1)
2
A
Compact Disc
Player
Installation/Connections
Installation/Connexions
AUDIO OUT REAR
B
BUS AUDIO IN
CDX-CA400
Sony Corporation © 2002 Printed in Korea
1
1
TOP
4 5
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Front speaker
Haut-parleur frontal
Rear speaker
Haut-parleur arrière
2
× 4
3
× 2
Power amplifier
Amplificateur de puissance
CD/MD changer
Changeur de CD/MD
BUS CONTROL IN
Cautions
•This unit is designed for negative ground 12 V
DC operation only.
•Do not get the wires under a screw, or caught
in moving parts (e.g. seat railing).
•Before making connections, turn the car
ignition off to avoid short circuits.
•Connect the yellow and red power input leads
only after all other leads have been connected.
•Run all ground wires to a common ground
point.
•Be sure to insulate any loose unconnected
wires with electrical tape for safety.
•The use of optical instruments with this
product will increase eye hazard.
Notes on the power supply cord (yellow)
•When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
•When no car circuits are rated high enough,
connect the unit directly to the battery.
Parts Iist (1)
The numbers in the list are keyed to those in the
instructions.
Caution
Handle the bracket 1 carefully to avoid injuring
your fingers.
Connection example (2)
Notes (2-A)
• Be sure to connect the ground cord before
connecting the amplifier.
• If you connect an optional power amplifier and do
not use the built-in amplifier, the beep sound will
be deactivated.
Connection diagram (3)
1 To a metal surface of the car
First connect the black ground lead, then
connect the yellow and red power input leads.
2 To the power antenna control lead or power
supply lead of antenna booster amplifier
Notes
• It is not necessary to connect this lead if there
is no power antenna or antenna booster, or
with a manually-operated telescopic antenna.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
3 To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
4 To the +12 V power terminal which is energized
in the accessory position of the ignition key
switch
Notes
• If there is no accessory position, connect to the
+12 V power (battery) terminal which is
energised at all times.
Be sure to connect the black ground lead to it
first.
• When your car has a built-in FM/AM antenna in
the rear/side glass, see “Notes on the control
and power supply leads.”
5 To the +12 V power terminal which is energised
at all times
Be sure to connect the black ground lead to it
first.
Page 2
3
3
BUS AUDIO IN
from car antenna
de l’antenne de la voiture
RCA pin cord (not supplied)
Cordon à broche RCA (non fourni)
Supplied with the CD/MD changer
Fourni avec le changeur de CD/MD
L
R
AUDIO OUT
BUS
REAR
AUDIO
Left
Gauche
Right
Droit
Left
Gauche
3
AUDIO OUT
REAR
AMP REM
Max. supply current 0.3 A
Courant max. fourni 0,3 A
White
Blanc
White/black striped
Rayé blanc/noir
Gray
Gris
Gray/black striped
Rayé gris/noir
Green
Vert
Green/black striped
Rayé vert/noir
Fuse (10 A)
Fusible (10 A)
5
Blue/white striped
Rayé bleu/blanc
CONTROL IN
Black
Noir
Blue
Bleu
Red
Rouge
BUS
ANT REM
Max. supply current 0.1 A
Courant max. fourni 0,1 A
1
2
4
Right
Droit
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies
+12 V DC when you turn on the tuner.
• When your car has built-in FM/AM antenna in the
rear/side glass, connect the power antenna control
lead (blue) or the accessory power input lead (red)
to the power terminal of the existing antenna
booster. For details, consult your dealer.
• A power antenna without relay box cannot be
used with this unit.
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition key is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms,
and with adequate power handling capacities to
avoid its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the ground lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
• To avoid a malfunction, do not use the built-in
speaker wires installed in your car if the unit shares
a common negative (–) lead for the right and left
speakers.
• Do not connect the unit’s speaker cords to each
other.
Purple
Mauve
Purple/black striped
Rayé blanc/noir
Précautions
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec
masse négative.
•Veiller à ne pas coincer de fils entre une vis et
la carrosserie de la voiture ou cet appareil ou
encore entre des pièces mobiles comme les
glissières des sièges, etc.
•Avant d’effectuer des raccordements, éteignez
le moteur pour éviter les courts-circuits.
•Brancher les fils d’entrée d’alimentation jaune
et rouge seulement après avoir terminé tous
les autres branchements.
•Rassembler tous les fils de terre en un point
de masse commun.
•Veillez à isoler tout fil ou câble non connectés
avec du ruban électrique approprié.
Remarques sur le cordon d’alimentation
(jaune)
•Lorsque cet appareil est raccordé à d’autres
éléments stéréo, la valeur nominale des circuits
de la voiture raccordée doit être supérieure à la
somme des fusibles de chaque élément.
•Si aucun circuit de la voiture n’est assez
puissant, raccordez directement l’appareil à la
batterie.
Liste des composants (1)
Les numéros de l’illustration correspondent à
ceux des instructions.
Attention
Manipulez précautionneusement le support 1
pour éviter de vous blesser aux doigts.
TO
P
Yellow
Jaune
Exemple de raccordement (2)
Remarques (2-A)
• Raccordez d’abord le fil de masse avant de
connecter l’amplificateur.
• Si vous raccordez un amplificateur de puissance en
option et que vous n’utilisez pas l’amplificateur
intégré, le bip sonore est désactivé.
Schéma de raccordement (3)
1 À un point métallique de la voiture
Branchez d‘abord le fil de masse noir et, ensuite,
les fils d‘entrée d‘alimentation jaune et rouge.
2 Vers le fil de commande de l‘antenne électrique
ou le fil d‘alimentation de l‘amplificateur
d‘antenne
Remarque
• Il n'est pas nécessaire de raccorder ce fil s'il n'y
a pas d'antenne électrique ni d'amplificateur
d'antenne. Il n’est pas non plus nécessaire de le
raccorder à une antenne télescopique
manuelle.
• Si votre voiture est équipée d'une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
“Remarques sur les fils de commande et
d'alimentation”.
3 Pour effectuer le raccordement à AMP REMOTE
IN de l’amplificateur de puissance en option
Cette connexion s’applique uniquement aux
amplificateurs. Le branchement de tout autre
système risque d’endommager l’appareil.
4 À la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarque
• S'il n'y a pas de position accessoires, raccordez
la borne d'alimentation (batterie) +12 V qui
est en permanence sous tension.
Raccordez d‘abord le fil de masse noir.
• Si votre voiture est équipée d'une antenne FM/
AM intégrée dans la vitre arrière/latérale, voir
“Remarques sur les fils de commande et
d'alimentation”.
5 À la borne +12 V qui est alimentée en
permanence
Raccordez d‘abord le fil de masse noir.
5
Remarques sur les fils de commande et
d'alimentation
• Le fil de commande de l’antenne électrique (bleu)
fournit une alimentation de + 12 V CC lorsque vous
mettez l’appareil sous tension.
• Lorsque votre voiture est équipée d’une antenne
FM/AM intégrée dans la vitre arrière/latérale,
raccordez le fil de commande de l’antenne (bleu)
ou le fil de l’entrée d’alimentation des accessoires
(rouge) à la borne de l’amplificateur d’antenne
existant. Pour plus de détails, consultez votre
détaillant.
• Une antenne électrique sans boitier de relais ne
peut pas être utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le fil d’entrée d’alimentation jaune est
raccordé, le circuit de la mémoire est alimenté en
permanence même si la clé de contact est sur la
position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez
l’appareil hors tension.
• Utilisez des haut-parleurs ayant une impédance de
4 à 8 ohms avec une capacité de manipulation
adéquate pour éviter de les endommager.
• Ne raccordez pas les bornes du système de hautparleur au châssis de la voiture et ne raccordez pas
les bornes du haut-parleur droit à celles du hautparleur gauche.
• Ne raccordez pas le câble de masse de cet appareil
à la borne négative (–) du haut-parleur.
• N’essayez pas de raccorder les haut-parleurs en
parallèle.
• Raccordez uniquement des haut-parleurs passifs.
Le raccordement de haut-parleurs actifs (avec
amplificateurs intégrés) aux bornes des hautparleurs peut endommager l’appareil.
• Pour éviter tout dysfonctionnement, n’utilisez pas
les fils des haut-parleurs intégrés installés dans
votre voiture si l’appareil partage un fil négatif
commun (–) pour les haut-parleurs droit et gauche.
• Ne raccordez pas entre eux les cordons des hautparleurs de l’appareil.
Page 3
4 AB
(RELEASE)
(OFF)
A
B
5
1 2 3
182 mm
TO
P
1
with the TOP marking up
avec l’inscription TOP vers le haut
53 mm
Precautions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or near
heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 60°.
How to detach and attach the
front panel (4)
Before installing the unit, detach the front
panel.
4-A To detach
Before detaching the front panel, be sure to
press (OFF). Press (RELEASE), then pull it off
towards you.
4-B To attach
Attach part A of the front panel to part B of the
unit as illustrated and push the left side into
position until it clicks.
Mounting example (5)
Installation in the dashboard
Bend these claws outward
for a tight fit, if necessary.
Plier ces griffes pour assurer une
prise correcte si nécessaire.
Mounting the unit in a Japanese
car (6)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with the
supplied screws 2.
Warning when installing in a car
without ACC (accessory)
position on the ignition key
switch
Be sure to press (OFF) on the unit for two
seconds to turn off the clock display after
turning off the engine.
When you press (OFF) only momentarily, the
clock display does not turn off and this causes
battery wear.
RESET button
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after removing the
front panel.
2
3
3
2
3
2
Précautions
•Choisir soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le chauffeur pendant la conduite.
•Eviter d’installer l’appareil dans un endroit
exposé à des températures élevées, comme en
plein soleil ou à proximité d’une bouche d’air
chaud, ou à de la poussière, saleté ou à des
vibrations violentes.
•Pour garantir un montage sûr, n’utiliser que le
matériel fourni.
Réglage de l’angle de montage
Ajuster l’inclinaison à un angle inférieur à 60°.
Retrait et pose de la façade
(4)
Avant d’installer l’appareil, déposer la façade.
4-A Pour retirer
Avant de déposer la façade, ne pas oublier
d’appuyer sur (OFF). Appuyer ensuite sur
(RELEASE), puis tirez la façade vers vous.
4-B Pour attacher
Fixez la partie A de la façade sur la partie B de
l’appareil, comme indiqué sur l’illustration, puis
poussez le côté gauche pour le mettre en place
jusqu’au déclic.
Exemple de montage (5)
Installation dans le tableau de bord
4
Dashboard
Tableau de bord
1
4
TOP
Installation de l’appareil dans
une voiture japonaise (6)
Cet appareil ne peut pas être installé dans
certaines voitures japonaise. Consultez, dans ce
cas, votre détaillant Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez
uniquement les vis fournies 2 pour le montage.
Avertissement en cas
d’installation dans une voiture
dont le contact ne comporte
pas de position ACC
(accessoires)
N’oubliez pas d’appuyer sur le bouton
(OFF) de l’appareil pendant deux
secondes après avoir coupé le moteur de
façon à désactiver l’affichage de l’horloge.
Si vous appuyez brièvement sur (OFF),
l’affichage de l’horloge n’est pas désactivé, ce
qui provoque une décharge de la batterie.
Touche RESET
Après avoir retiré le panneau avant, une fois que
l’installation et les raccordements sont terminés,
appuyez sur la touche RESET avec un stylo à
bille ou un autre objet pointu.
Page 4
6 A TOYOTA
B NISSAN
max. size
5 × 8 mm
7
(
/32 × 11/32 in.)
Dimension
max. 5 × 8 mm
7
(
/32 × 11/32 po.)
2
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
to dashboard/center console
au tableau de bord/console centrale
2
max. size
5 × 8 mm
7
/32 × 11/32 in.)
(
Dimension
max. 5 × 8 mm
(7/32 × 11/32 po.)
Bracket
Support
max. size
5 × 8 mm
7
/32 × 11/32 in.)
(
Dimension
max. 5 × 8 mm
(7/32 × 11/32 po.)
2
to dashboard/center console
au tableau de bord/console centrale
Bracket
Support
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Bracket
Support
2
max. size
5 × 8 mm
7
/32 × 11/32 in.)
(
Dimension
max. 5 × 8 mm
(7/32 × 11/32 po.)
Loading...
