FANUC Series 0*-TC
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
B-64114RU/01
S Размножение данного руководства, включая частичное, запрещено. S Право на внесение изменений сохраняется.
Дляэкспорта данного изделиянеобходимо официальноеразрешение страны-экспортера.
Вданномруководствемыпопыталисьнаилучшимобразомописатьвсе возможные темы и действия.
Виду большого числа возможностей, мы не можем затронуть все, что является невозможным либо недопустимым.
Поэтому как невозможное должно рассматриваться все, что не особо обозначено в данном руководстве как возможное.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Вданномразделеописанымерыпредосторожности, связанныесиспользованиемустройствЧПУ. Соблюдение этих мер предосторожности пользователями необходимо для обеспечения безопасной работы станков, оснащенных устройством ЧПУ (все описания в данном разделе предполагают данную конфигурацию). Обратите внимание на то, что некоторые меры предосторожности относятся только к отдельным функциям, и, таким образом, могут быть неприменимы к определенным устройствам ЧПУ.
Пользователи также должны соблюдать меры безопасности, относящиеся к станку, как описано в соответствующем руководстве, предоставляемом изготовителем станка. Перед началом работы со станком или созданием программы для управления работой станка оператор должен полностью ознакомиться ссодержанием данного руководства и соответствующего руководства, предоставляемого изготовителем станка.
Содержание
1. |
ОПРЕДЕЛЕНИЕ ТЕРМИНОВ ”ПРЕДУПРЕЖДЕНИЕ”, |
|
|
”ПРЕДОСТОРЕЖЕНИЕ” И ”ПРИМЕЧАНИЕ” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
М-2 |
2. |
ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ . . . . . . . . . . . . . . . . . . |
М-3 |
3. |
ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ, ОТНОСЯЩИЕСЯ |
|
|
К ПРОГРАММИРОВАНИЮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
М-5 |
4. |
ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ, ОТНОСЯЩИЕСЯ К |
|
|
ОБРАЩЕНИЮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
М-7 |
5. |
ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ, ОТНОСЯЩИЕСЯ |
|
|
К ЕЖЕДНЕВНОМУ ТЕХОБСЛУЖИВАНИЮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
М-9 |
М-1
|
|
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
B-64114RU/01 |
|
|
|
|
|
|
1 |
ОПРЕДЕЛЕНИЕ ТЕРМИНОВ ”ПРЕДУПРЕЖДЕНИЕ”, |
|||
”ПРЕДОСТЕРЕЖЕНИЕ” И ”ПРИМЕЧАНИЕ” |
|
|
||
|
|
|
|
|
Данное руководство включает меры предосторожности для защиты пользователя и предотвращения повреждения станка. Меры предосторожности подразделяются на предупреждения и предостережения в соответствии с уровнем опасности, на который они указывают. Кроме того, в качестве примечания приводится дополнительная информация. Внимательно читайте предупреждения, предостережения и примечание до начала работы со станком.
ОПАСНО
Применяется тогда, когда при несоблюдении утвержденной процедуры существует опасность травмирования пользователя или вместе с тем возможно повреждение оборудования.
ОСТОРОЖНО
Применяется тогда, когда при несоблюдении утвержденной процедуры существует опасность повреждения оборудования.
ПРИМЕЧАНИЕ
Примечание используется для указания дополнительной информации, отличной от относящейся к предупреждению и предостережению.
` Внимательно прочитайте данное руководство и храните его в надежном месте.
М-2
B-64114RU/01 |
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
|
|
|
|
2 |
ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ |
|
|
|
|
|
|
|
ОПАСНО
1.Никогда не приступайте к обработке заготовки на станке без предварительной проверки работы станка. До начала рабочего прогона убедитесь, что станок функционирует должным образом, выполнив пробный прогон с использованием, например, единичного блока, ручной коррекции скорости подачи, функции блокировки станка или приступив к работе со станком без установленных инструмента и заготовки. Отсутствие подтверждения надлежащей работы станка может привести к непрогнозируемой его работе, в том числе к повреждению заготовки и/или станка в целом или травмированию пользователя.
2.До начала работы со станком тщательно проверьте введенные данные. Работа на станке с неверно заданными данными может привести к непрогнозируемой работе станка, в том числе к повреждению заготовки и/или станка или травмированию пользователя.
3.Убедитесьвтом, чтозаданнаяскоростьподачисоответствуетнамеченнойоперации. Как правило, для каждого станка существует максимально допустимая скорость подачи. Соответствующая скоростьподачименяется взависимости отнамеченной операции. Смотрите прилагаемое к станку руководство для определения максимально допустимой скорости подачи. Если станок работает на неверной скорости, это может привести к непрогнозируемой работе станка, в том числе к повреждению заготовки и/или станка в целом или травмированию пользователя.
4.При использовании функции компенсации на инструмент тщательно проверяйте направление и величину компенсации. Работа на станке с неверно заданными данными может привести к непрогнозируемой работе станка, в том числе к повреждению заготовки и/или станка или травмированию пользователя.
5.Параметры для ЧПУ и ППУ устанавливаются производителем. Как правило, в их изменениинетнеобходимости. Вместестем, еслиизменениюпараметранетдругой альтернативы, перед внесением изменения убедитесь в том, что полностью понимаетеназначениепараметра. Невернаяустановкапараметраможетпривестик непрогнозируемой работе станка, в том числе к повреждению заготовки и/или станка или травмированию пользователя.
6.Непосредственнопослевключенияэлектропитаниянеприкасайтеськклавишамна панеливводаданныхвручную(MDI) допоявлениянаустройствеЧПУотображения положения или экрана аварийных сигналов. Некоторые клавиши на панели ввода данных вручную предназначены для техобслуживания и других специальных операций. Нажатие любой из этих клавиш может привести к аномальному состоянию ЧПУ. Запуск станка в данном состоянии может привести к непрогнозируемой его работе.
7.Руководство по эксплуатации и руководство по программированию, предостав- ляемые вместе с устройством ЧПУ, представляют полное описание всех функций станка, включая опциональные функции. Обратите внимание на то, что опцио- нальные функции меняются в зависимости от модели станка. Следовательно, некоторые функции, описанные в данных руководствах, могут отсутствовать в конкретной модели. При сомнении смотрите спецификацию станка.
М-3
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
B-64114RU/01 |
|
|
ОПАСНО
8.Некоторые функции могли быть установлены по требованию производителя станка. При использовании подобных функций для получения более подробной информации смотрите руководство, предоставляемое изготовителем станка, и соответствующие предупреждения.
ПРИМЕЧАНИЕ
Программы, параметры и переменные макропрограммы сохраняются в энергонезависимой памяти устройства ЧПУ. Обычно они сохраняются даже при отключении питания. Однако такие данные могут быть удалены по неосторожности или могут подлежать обязательному удалению из энергонезависимой памяти для восстановления работоспособности системы после включения.
Во избежание повторения описанных выше последствий и для быстрого восстановления удаленных данных выполняйте резервное копирование всех важных данных и храните резервную копию в безопасном месте.
М-4
B-64114RU/01 |
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
|
|
|
|
3 |
ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ, |
|
ОТНОСЯЩИЕСЯ К ПРОГРАММИРОВАНИЮ |
||
|
|
|
Данный раздел охватывает наиболее важные меры предосторожности, относящиеся к программированию. Перед началом выполнения программирования внимательно прочитайте прилагаемые руководство по эксплуатации и руководство по программированию, так, чтобы полностью ознакомиться с их содержанием.
ОПАСНО
1. Установка системы координат
При неправильной установке систем координат станок может вести себя непрогнозируемым образом, что является результатом программы, выдающей невернуюкомандуперемещения. Такаянепрогнозируемаяработаможетпривестик повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
2. Позиционирование с помощью нелинейной интерполяции
При выполнении позиционирования с помощью нелинейной интерполяции (позиционирования с помощью нелинейного перемещения между начальной и конечной точками) необходимо внимательно проверять траекторию перемещения инструмента до выполнения программирования.
Позиционирование включает в себя ускоренный подвод. Если инструмент столкнетсяс заготовкой, это может привестик повреждению инструмента, станкав целом, заготовки или травмированию пользователя.
3. Функция, включающая ось вращения
При программировании интерполяции в полярных координатах или управлении нормальным (перпендикулярным) направлением обращайте особое внимание на скорость вращения оси. Неверное программирование может привести к слишком высокой скорости оси вращения, вследствие чего центробежная сила может привести к ослаблению захвата зажимного патрона на заготовке, если последняя закреплена непрочно. Подобное, скорее всего, приведет к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
4. Перевод дюймы/метры
Переход при вводе с дюймов на метры и наоборот не приведет к переводу единиц измерения таких данных, как коррекция исходной позиции заготовки, параметр и текущаяпозиция. Поэтомудозапускастанкаустановите, какиеединицыизмерения используются. Попытка выполнения операции с неверно установленными данными может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
5. Контроль постоянства скорости резания
Когда ось, подвергаемая постоянному управлению скоростью резания, выходит на начало системы координат заготовки, скорость шпинделя может стать слишком высокой. Поэтому необходимо установить максимально допустимую скорость. Неправильная установка максимально допустимой скорости может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
М-5
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
B-64114RU/01 |
|
|
ОПАСНО
6. Проверка длины хода
После включения электропитания необходимо вручную выполнить возврат в референтную позицию. Проверка длины хода невозможна до выполнения вручную возврата в референтную позицию. Обратите внимание на то, что когда проверка длины хода отключена, сигнал тревоги не выдается даже при превышении предельногозначениядлиныхода, чтоможетпривестикповреждениюинструмента, станка в целом, заготовки или травмированию пользователя.
7. Абсолютный/инкрементный режим
Если программа, созданная с абсолютными значениями, работает в инкрементном режиме или наоборот, станок может вести себя непрогнозируемым образом.
8. Выбор плоскости
Если для круговой интерполяции, винтовой интерполяции или постоянного цикла плоскость задана некорректно, станок может вести себя непрогнозируемым образом. Подробную информацию смотрите в описаниях соответствующих функций.
9. Пропуск предельного значения крутящего момента
Перед пропуском предельного значения крутящего момента задайте это значение. Если пропуск предельного значения крутящего момента задается без заданного в данный момент значения, команда перемещения будет выполнена без пропуска.
10.Функция коррекции
Если команда, основанная на системе координат станка, или команда возврата в референтную позицию выдается в режиме функции компенсации, компенсация временно отменяется, что приводит к непрогнозируемому поведению станка.
Следовательно, до выдачи любой из вышеуказанных команд всегда отменяйте режим функции коррекции.
М-6
B-6 11 RU/01 |
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
|
|
|
|
4 |
ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ, |
|
ОТНОСЯЩИЕСЯ К ОБРАЩЕНИЮ |
||
|
|
|
В данном разделе описаны меры предосторожности, относящиеся к обращению с инструментами станка. Перед началом работы со станком внимательно прочитайте предоставляемые руководство по эксплуатации и руководство по программированию, так, чтобы полностью ознакомиться с их содержанием.
ОПАСНО
1. Ручная операция
При работе со станком вручную установите текущую позицию инструмента и заготовки и убедитесь в том, что ось перемещения, направление и скорость подачи были заданы верно. Некорректная работа станка может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
2. Ручной возврат в референтную позицию
После включения электропитания необходимо вручную выполнить возврат в референтнуюпозицию. Еслиработанастанкеосуществляетсябезпредварительного выполнения возврата в референтную позицию вручную, станок может работать непрогнозируемым образом. Проверка длины хода невозможна до выполнения возврата в референтную позицию вручную.
Непрогнозируемая работа станка может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
3. Ручная подача с помощью рукоятки
Ручная подача с помощью рукоятки с применением высокого коэффициента вращения, например, 100, приводит к быстрому вращению инструмента и стола. Небрежное обращение со станком может привести к повреждению инструмента и/или станка или травмированию пользователя.
4. Отключенная ручная коррекция
Еслиручнаякоррекцияотключена(всоответствиисоспецификациейвпеременной макропрограммы) во время нарезания резьбы, жесткого или другого нарезания резьбы, то скорость невозможно спрогнозировать, что может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
5. Начальная/предварительно заданная операция
Как правило, не следует приступать к начальной/предварительно заданной операции, когда станок работает под программным управлением. В противном случае станок может работать непрогнозируемым образом, что может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
М-7
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
B-64114RU/01 |
|
|
ОПАСНО
6. Сдвиг системы координат заготовки
Ручное вмешательство, блокировка станка или зеркальное отображение могут привести к сдвигу системы координат заготовки. Перед началом работы на станке под программным управлением внимательно проверьте систему координат.
Если станок работает под программным управлением без допусков на какой-либо сдвиг системы координат заготовки, станок может вести себя непрогнозируемым образом, что может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
7. Программные панель оператора и переключатели меню
С помощью программных панели и переключателей меню, а также панели ввода данных вручную можно задать операции, ввод которых не предусмотрен с панели оператора станка, такие, как изменение режима работы, изменение величины ручной коррекциииликомандыручнойнепрерывнойподачи. Вместестемобратитевнимание на то, что при небрежной работе с клавишами панели ввода данных вручную станок может работать непрогнозируемым образом, что может привести к повреждению инструмента, станка в целом, заготовки или травмированию пользователя.
8. Ручное вмешательство
Если ручное вмешательство выполняется во время выполнения запрограммиро- ванной операции, траектория перемещения инструмента может измениться при последующем перезапуске станка. Поэтому перед перезапуском станка после ручного вмешательства подтвердите установки ручных абсолютных переклю- чателей, параметров и абсолютного/инкрементного командного режима.
9. Останов подачи, ручная коррекция и единичный блок
Функции останова подачи, ручной коррекции и единичного блока могут быть отключены с помощью системной переменной макропрограммы пользователя #3004. В данном случае будьте внимательны при работе на станке.
10.Холостой ход
Обычно холостой ход используется для подтверждения надлежащей работы станка. Во время холостого хода станок работает со скоростью холостого хода, которая отличается от соответствующей запрограммированной скорости подачи. Обратите внимание на то, что скорость холостого хода иногда может быть выше запрограммированной скорости подачи.
11.Коррекция на радиус вершины инструмента в режиме ручного ввода данных
Обращайтеособоевниманиенатраекториюперемещенияинструмента, задаваемую командой в режиме ввода данных вручную, так как в этом режиме не применяется коррекция на радиус вершины инструмента. Когда с помощью ввода данных вручную вводится команда прерывания автоматического режима работы в режиме коррекции на радиус вершины инструмента, обращайте особое внимание на траекторию перемещения инструмента при последующем возобновлении автоматического режима работы. Подробную информацию смотрите в описаниях соответствующих функций.
12.Редактирование программы
Если станок останавливается и после этого программа механической обработки редактируется (изменение, вставка или удаление), станок может вести себя непрогнозируемым образом, если механическая обработка возобновляется при управлениитакойпрограммой. Неизменяйте, невставляйтеинеудаляйтекоманды из программы механической обработки во время ее использования.
М-8
B-64114RU/01 |
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
|
|
|
|
5 |
ПРЕДОСТЕРЕЖЕНИЯ, ОТНОСЯЩИЕСЯ К |
|
ЕЖЕДНЕВНОМУ ТЕХОБСЛУЖИВАНИЮ |
||
|
|
|
ОПАСНО
1. Замена резервных батарей памяти
Во время замены резервных батарей памяти следите за тем, чтобы питание станка (ЧПУ) было включено, и применяйте аварийную остановку станка. Поскольку эта работа выполняется при включенном питании и при открытом корпусе, эту работу может выполнять только персонал, прошедший санкционированное обучение технике безопасности и техобслуживанию.
При замене батарей будьте осторожны и не прикасайтесь к цепям высокого напряжения (маркированным и имеющим изоляционное покрытие). Прикосновение к неизолированным цепям высокого напряжения чрезвычайно опасно, так как может привести к удару током.
ПРИМЕЧАНИЕ
Вустройстве ЧПУ используются батареи для защиты содержимого его памяти, таккак внемдолжнысохранятьсятакиеданные, какпрограммы, коррекцииипараметры, даже если не используется внешний источник электропитания.
Если падает напряжение батареи, на пультеили экранеоператора станкаотображается аварийный сигнал о низком напряжении.
Вслучае отображения аварийного сигнала о низком напряжении батареи следует заменить в течение недели. В противном случае содержимое памяти устройства ЧПУ будет потеряно.
Обращайтесь к разделу по техобслуживанию данного руководства за подробной информацией по порядку замены батарей.
М-9
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
B-64114RU/01 |
|
|
ОПАСНО
2. Замена батареи абсолютного импульсного шифратора
Во время замены резервных батарей памяти следите за тем, чтобы питание станка (ЧПУ) было включено, и применяйте аварийную остановку станка. Поскольку эта работа выполняется при включенном питании и при открытом корпусе, эту работу может выполнять только персонал, прошедший санкционированное обучение технике безопасности и техобслуживанию.
При замене батарей будьте осторожны и не прикасайтесь к цепям высокого напряжения (маркированным и имеющим изоляционное покрытие). Прикосновение к неизолированным цепям высокого напряжения чрезвычайно опасно, так как может привести к удару током.
ПРИМЕЧАНИЕ
Вабсолютном импульсном шифраторе используются батареи для сохранения его абсолютном положении.
Если падает напряжение батареи, на пультеили экранеоператора станкаотображается аварийный сигнал о низком напряжении.
Вслучае отображения аварийного сигнала о низком напряжении батареи следует заменить в течение недели. В противном случае данные об абсолютном положении, хранящиеся в импульсном шифраторе, будут потеряны.
СмотритеруководствопотехническомуобслуживаниюСЕРВОМОТОРFANUC серии αi для получения более подробной информации о процедуре, связанной с заменой батареи.
М-10
B-64114RU/01 |
МЕРЫ ПРЕДОСТОРОЖНОСТИ |
|
|
ОПАСНО
3. Замена плавкого предохранителя
Для некоторых устройств в главе по ежедневному техобслуживанию в руководстве оператора или руководстве по программированию описывается порядок замены плавкого предохранителя.
Перед заменой перегоревшего плавкого предохранителя необходимо обнаружить и устранить причину, по которой перегорел предохранитель.
Поэтойпричинеэтуработуможетвыполнятьтолькототперсонал, которыйпрошел санкционированную подготовку по безопасности и техническому обслуживанию. При замене предохранителя с открытым корпусом будьте осторожны и не прикасайтесь к цепям высокого напряжения (маркированным и имеющим изоляционное покрытие).
Прикосновение к неизолированным цепям высокого напряжения чрезвычайно опасно, так как может привести к удару током.
М-11
B-64114RU/01 |
Содержание |
|
МЕРЫ ПРЕДОСТОРОЖНОСТИ ........................................ |
М-1 |
|
I. ОБЩИЕ СВЕДЕНИЯ |
|
|
1. ОБЩИЕ СВЕДЕНИЯ .................................................. |
3 |
|
1.1 |
ОБЩАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ НА СТАНКЕ С ЧПУ . . . . . . . . . . . . . . . . |
6 |
1.2 |
ПРЕДОСТЕРЕЖЕНИЯ ПО ПРОЧТЕНИЮ ДАННОГО РУКОВОДСТВА . . . . . . . . . . . . |
8 |
1.3 |
ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ РАЗЛИЧНЫХ ВИДОВ ДАННЫХ . . . . . . . . . |
8 |

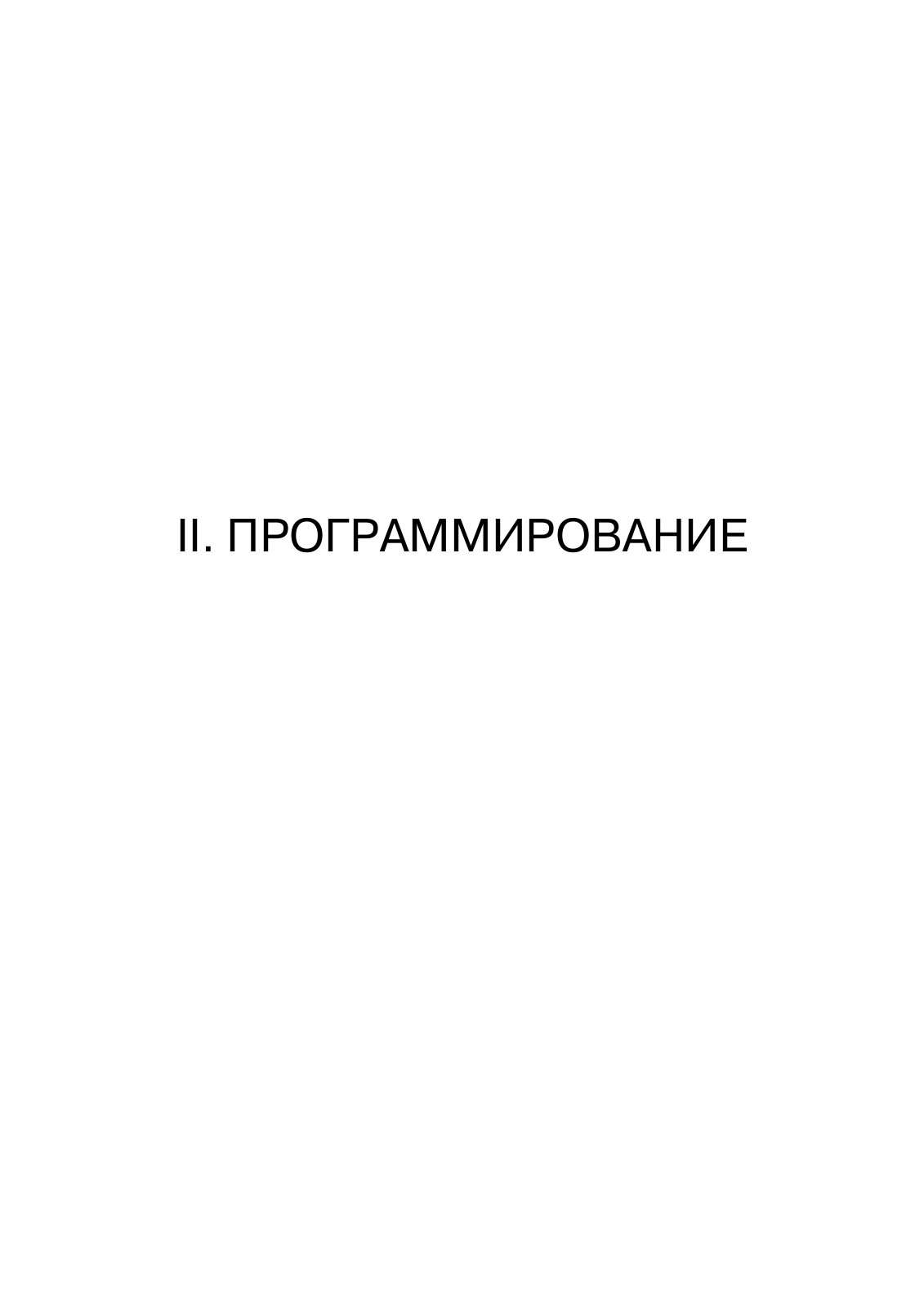

II. ПРОГРАММИРОВАНИЕ

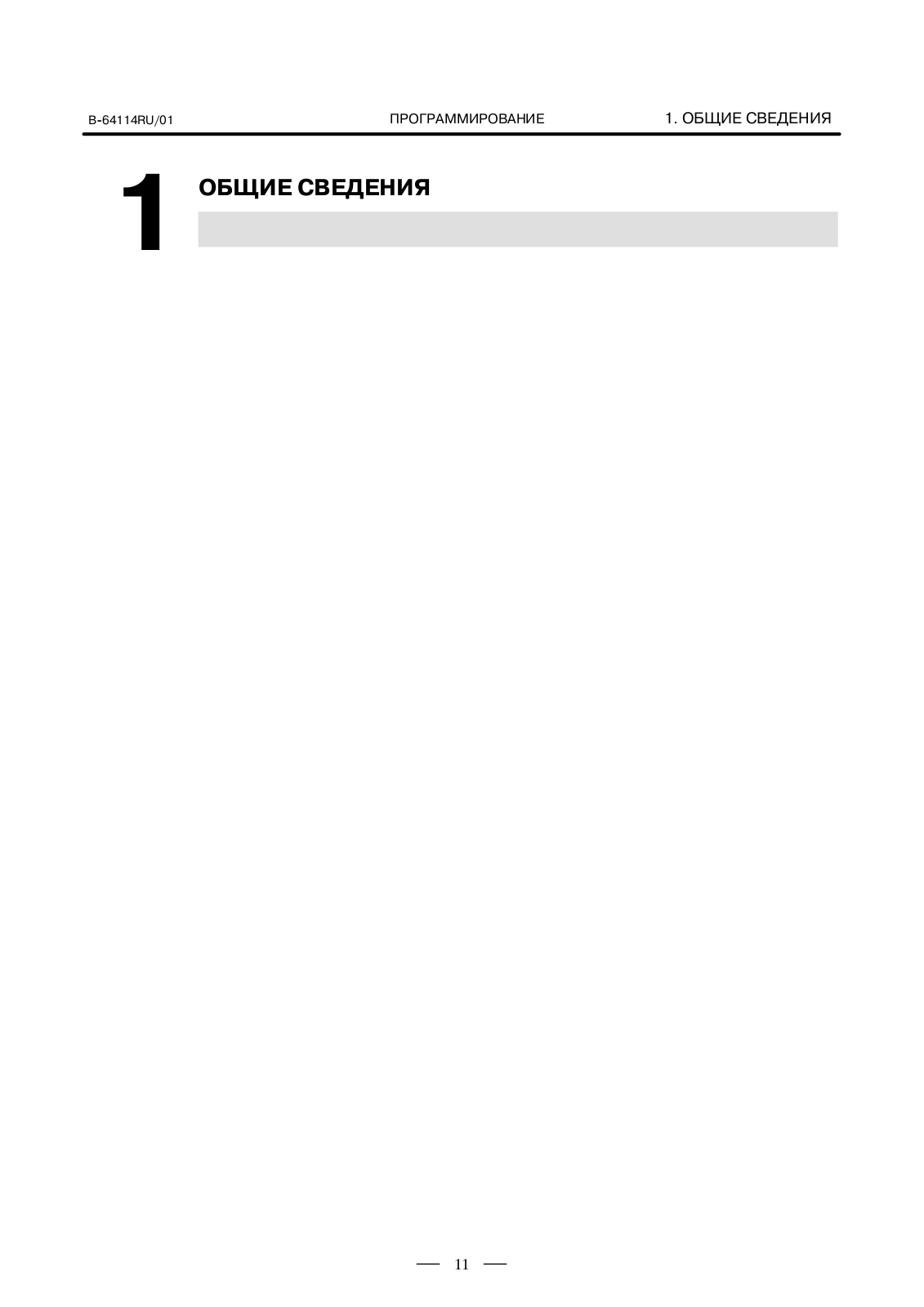

1. ОБЩИЕ СВЕДЕНИЯ ..................................................
1.1 ПЕРЕМЕЩЕНИЕ ИНСТРУМЕНТА ВДОЛЬ ОБРАБАТЫВАЕМЫХ ЗАГОТОВОК -
ФИГУРНАЯ ИНТЕРПОЛЯЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 ПОДАЧА - ФУНКЦИЯПОДАЧИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 ЧЕРТЕЖ ДЕТАЛЕЙ И ПЕРЕМЕЩЕНИЕ ИНСТРУМЕНТА . . . . . . . . . . . . . . . . . . . . . . .
1.3.1 Референтная позиция (специальная позиция станка) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

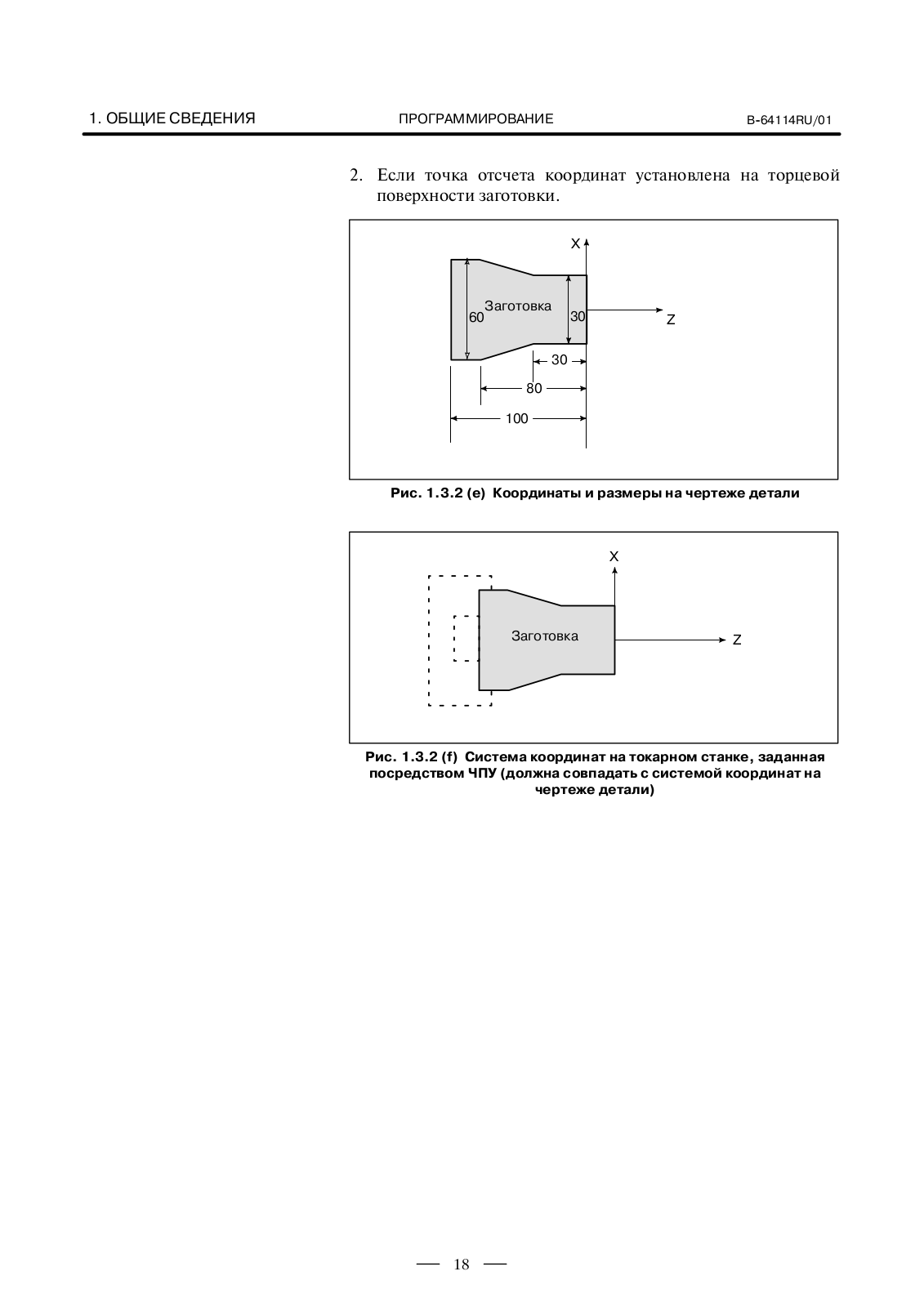

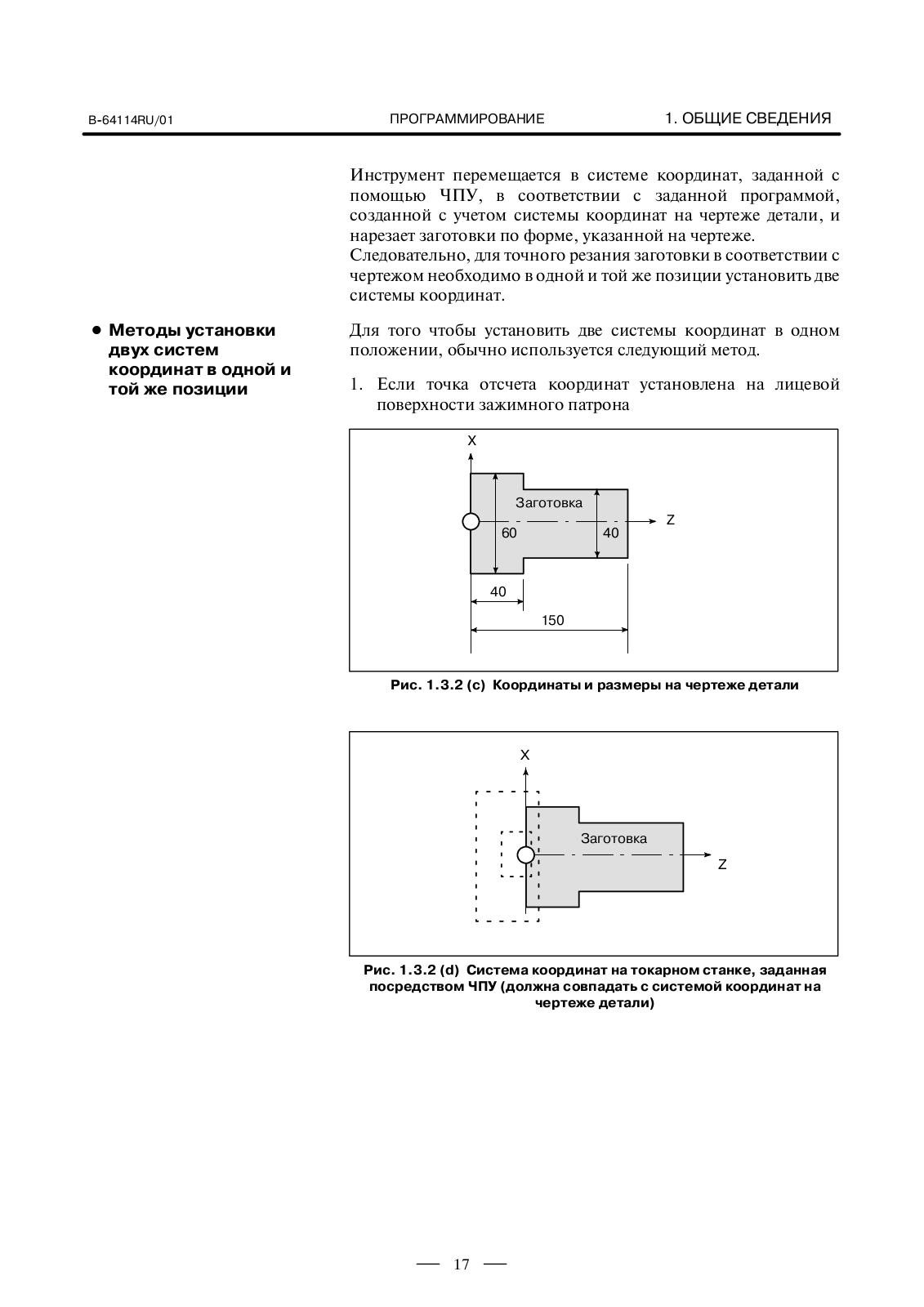

1.3.2 Система координат на чертеже детали и система координат, задаваемая устройством ЧПУ - Система координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

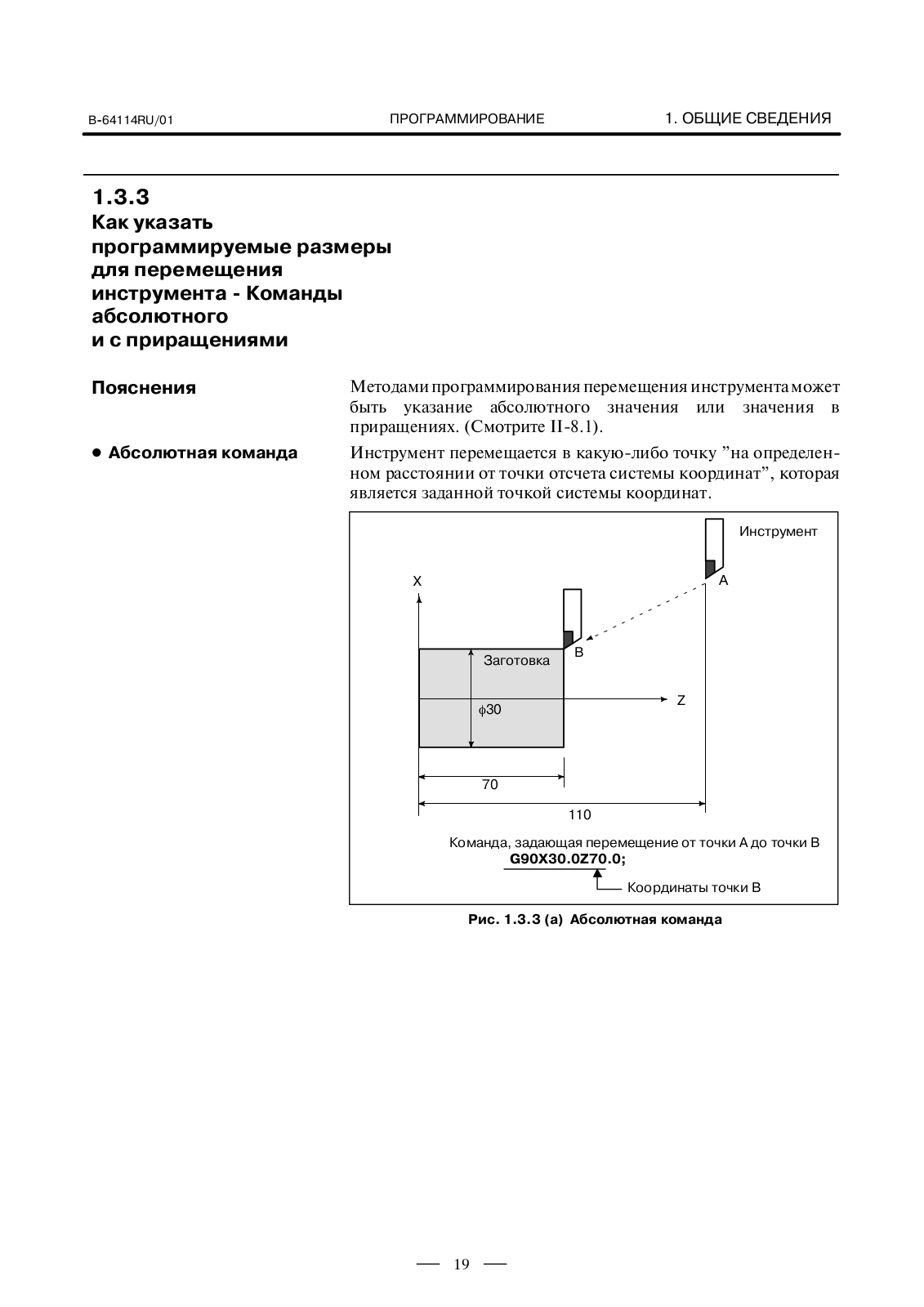

1.3.3 Как указать программируемые размеры для перемещения инструмента - Команды абсолютного перемещения и перемещения с приращениями . . . . . . . . . . . . . . . . .
1.4 СКОРОСТЬ РЕЗАНИЯ - ФУНКЦИЯ СКОРОСТИ ШПИНДЕЛЯ . . . . . . . . . . . . . . . . . . .
1.5 ВЫБОР ИНСТРУМЕНТА, ИСПОЛЬЗУЕМОГО ДЛЯ РАЗЛИЧНЫХ ВИДОВ ОБРАБОТКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.6 КОМАНДА ДЛЯ ОПЕРАЦИЙ НА СТАНКЕ - СМЕШАННАЯ ФУНКЦИЯ . . . . . . . . . .

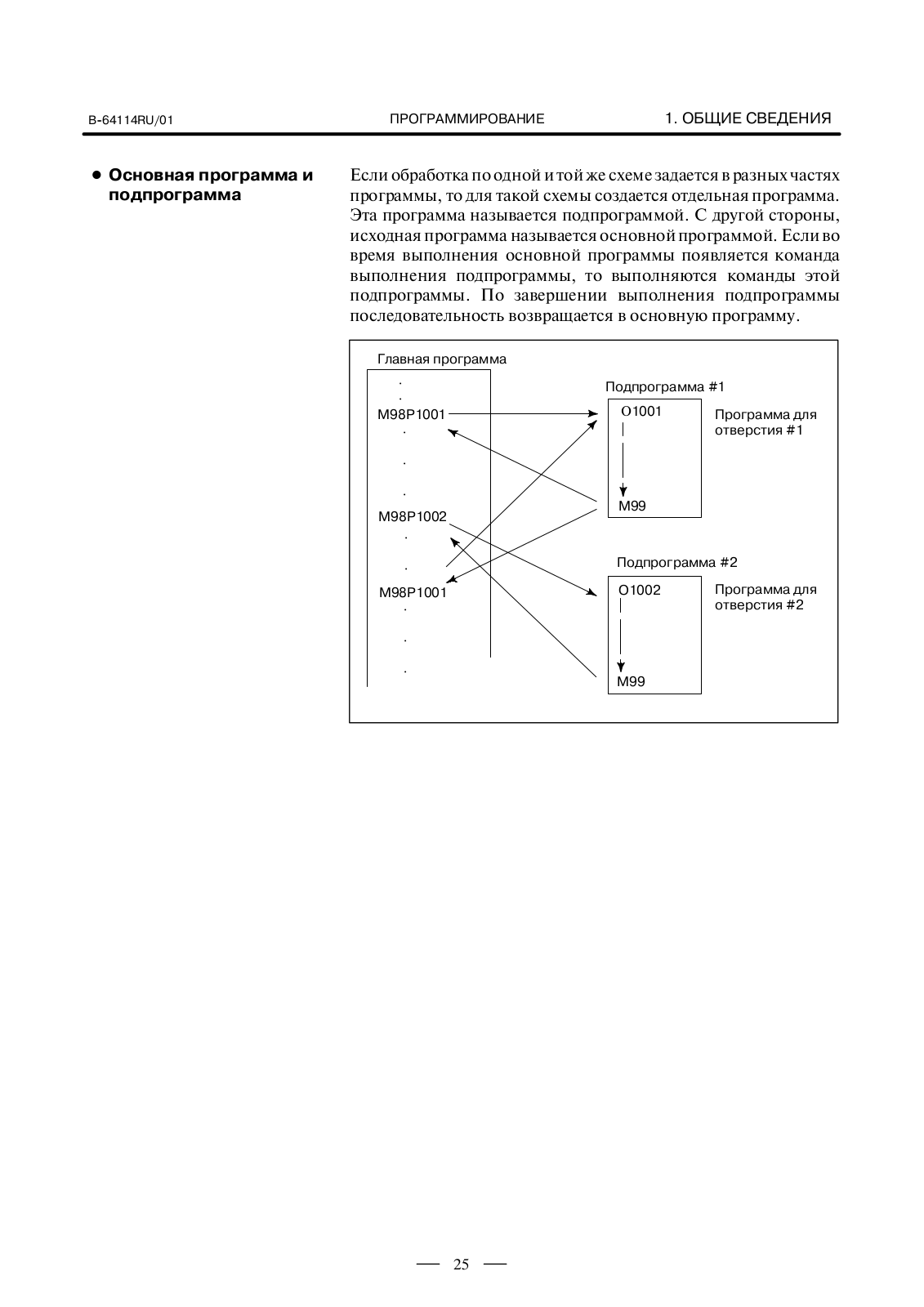

1.7 КОНФИГУРАЦИЯ ПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

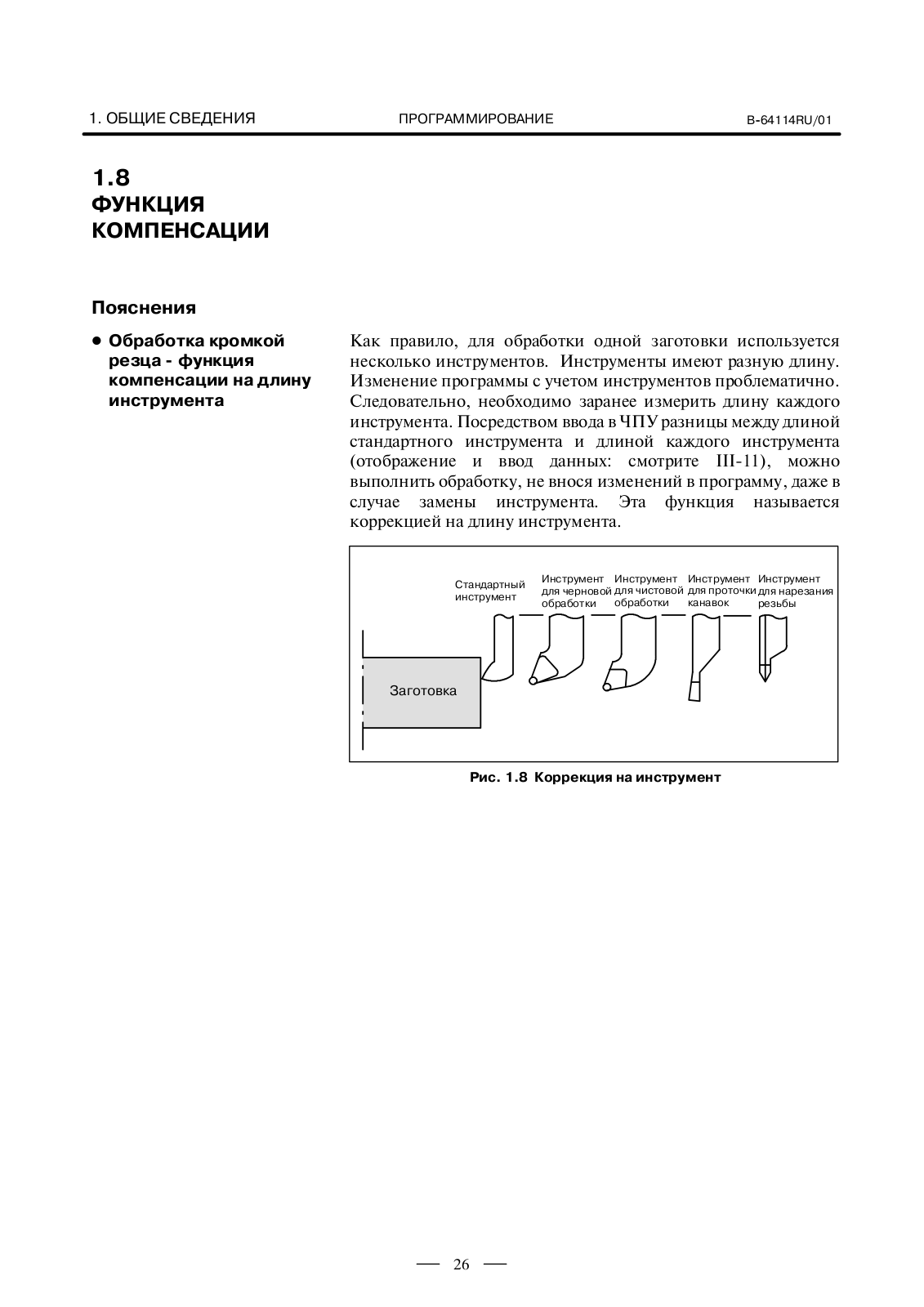

1.8 ФУНКЦИЯ КОМПЕНСАЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.9 ЗОНА ПЕРЕМЕЩЕНИЯ ИНСТРУМЕНТА - ХОД . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
12
14
15
15
16
19
21
22
22
23
26
27
2. УПРАВЛЯЕМЫЕ ОСИ ................................................. |
28 |
|
2.1 |
УПРАВЛЯЕМЫЕ ОСИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
2.2 |
НАЗВАНИЕ ОСЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
2.3 |
СИСТЕМА ПРИРАЩЕНИЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
30 |
2.4 |
МАКСИМАЛЬНЫЕ ХОДЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
31 |

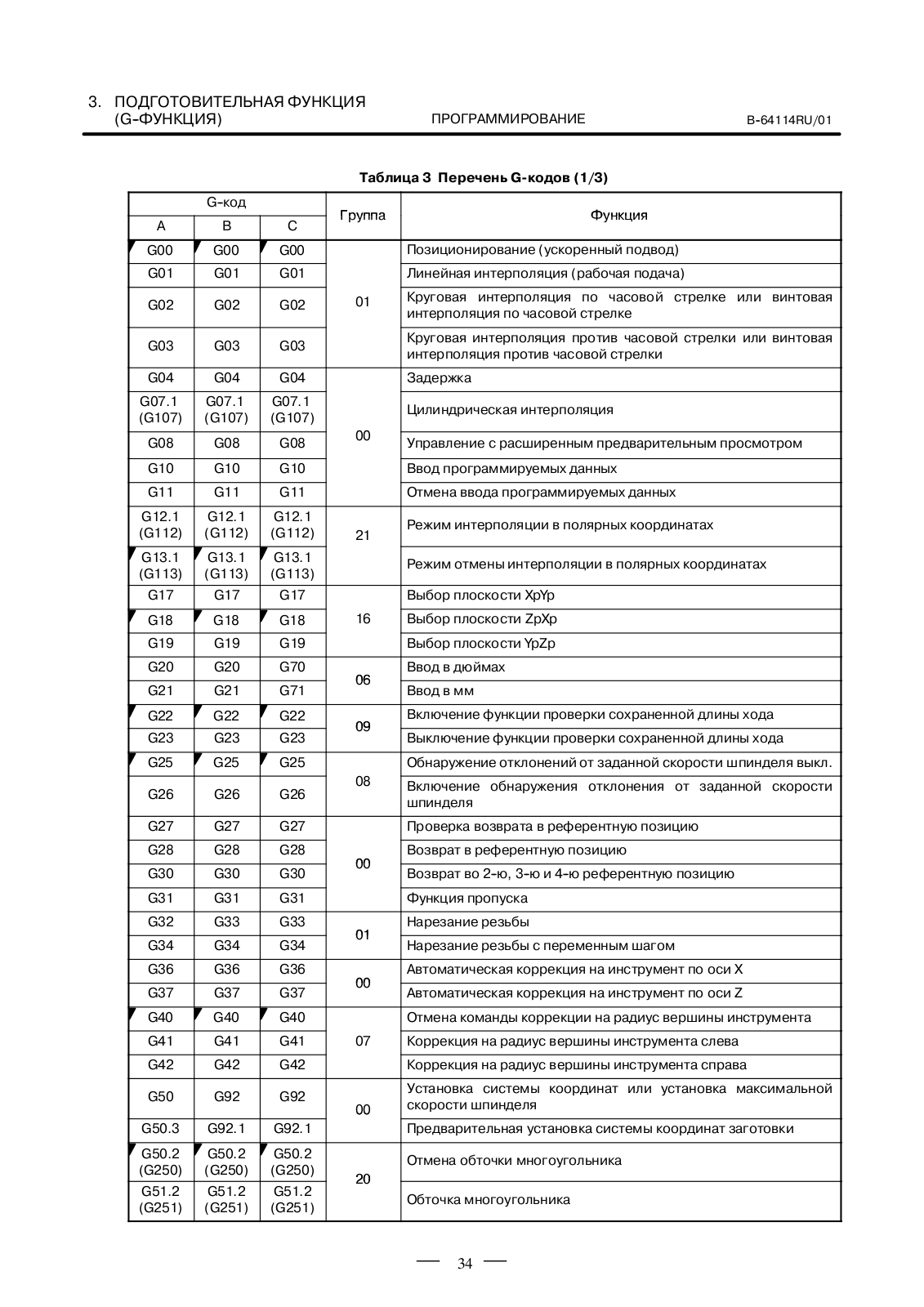

3. ПОДГОТОВИТЕЛЬНАЯ ФУНКЦИЯ (G-ФУНКЦИЯ) ..................... |
32 |
|
4. ФУНКЦИИ ИНТЕРПОЛЯЦИИ ......................................... |
37 |
|
4.1 |
ПОЗИЦИОНИРОВАНИЕ (G00) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
38 |
4.2 |
ЛИНЕЙНАЯ ИНТЕРПОЛЯЦИЯ (G01) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
40 |
4.3 |

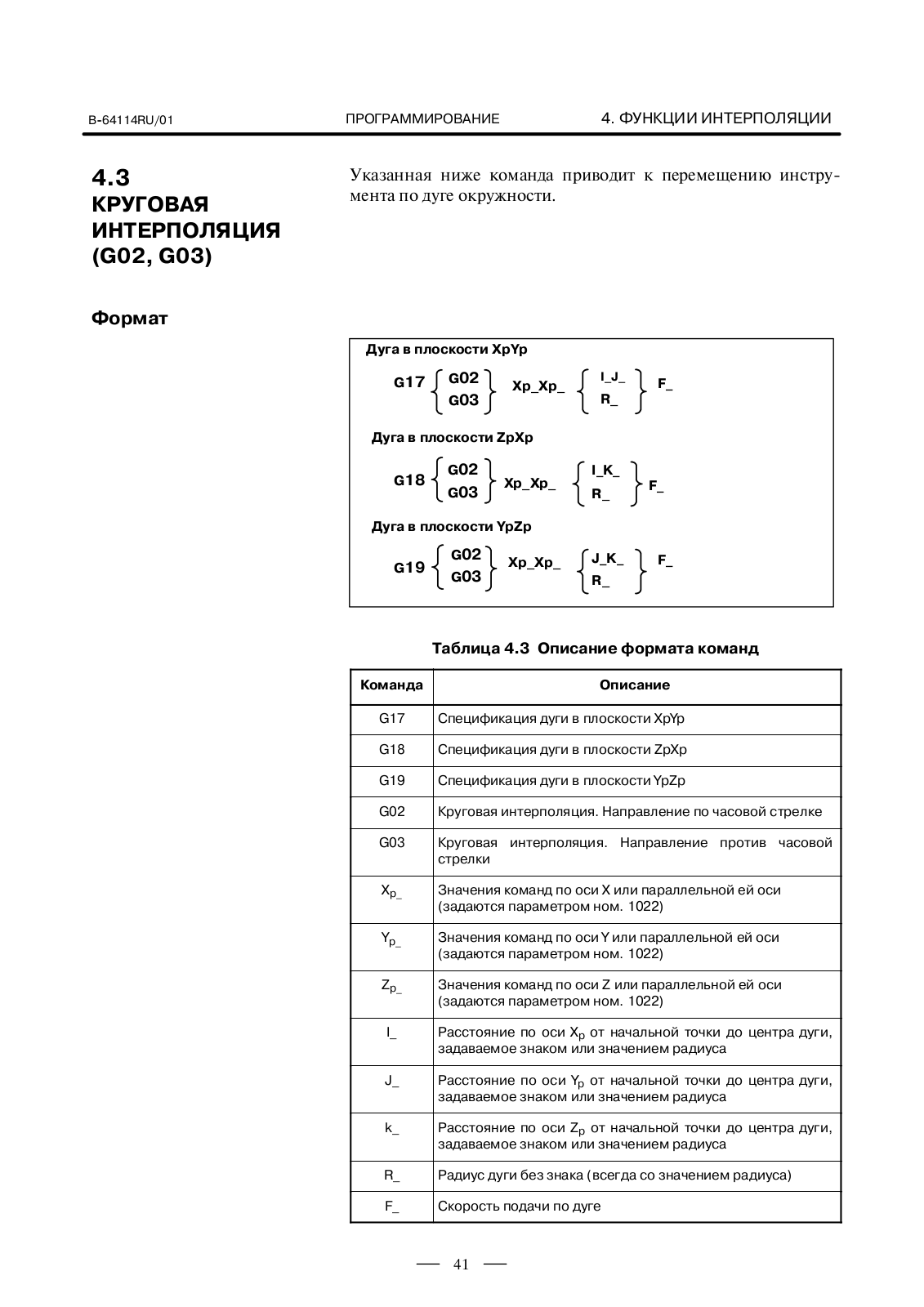

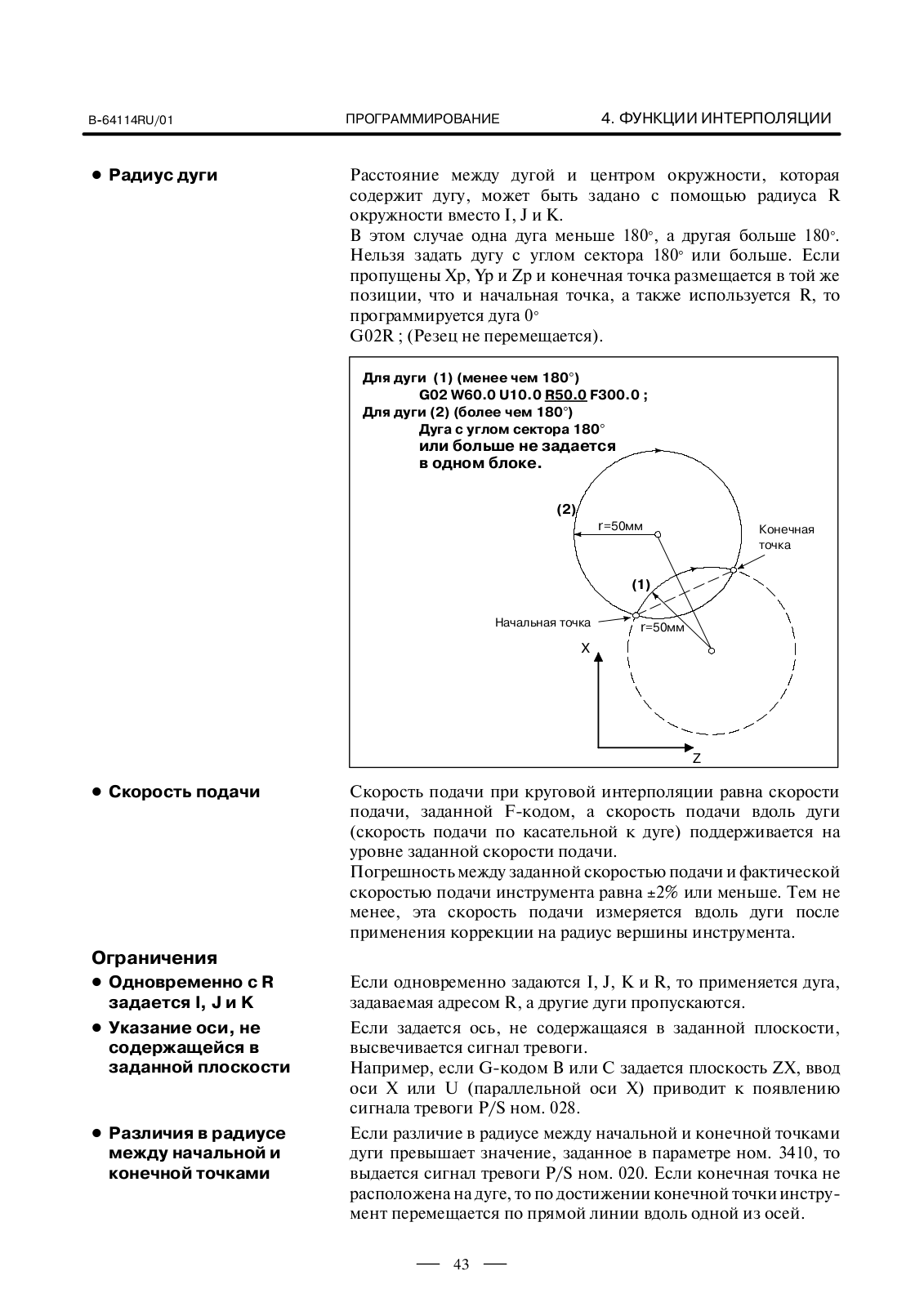

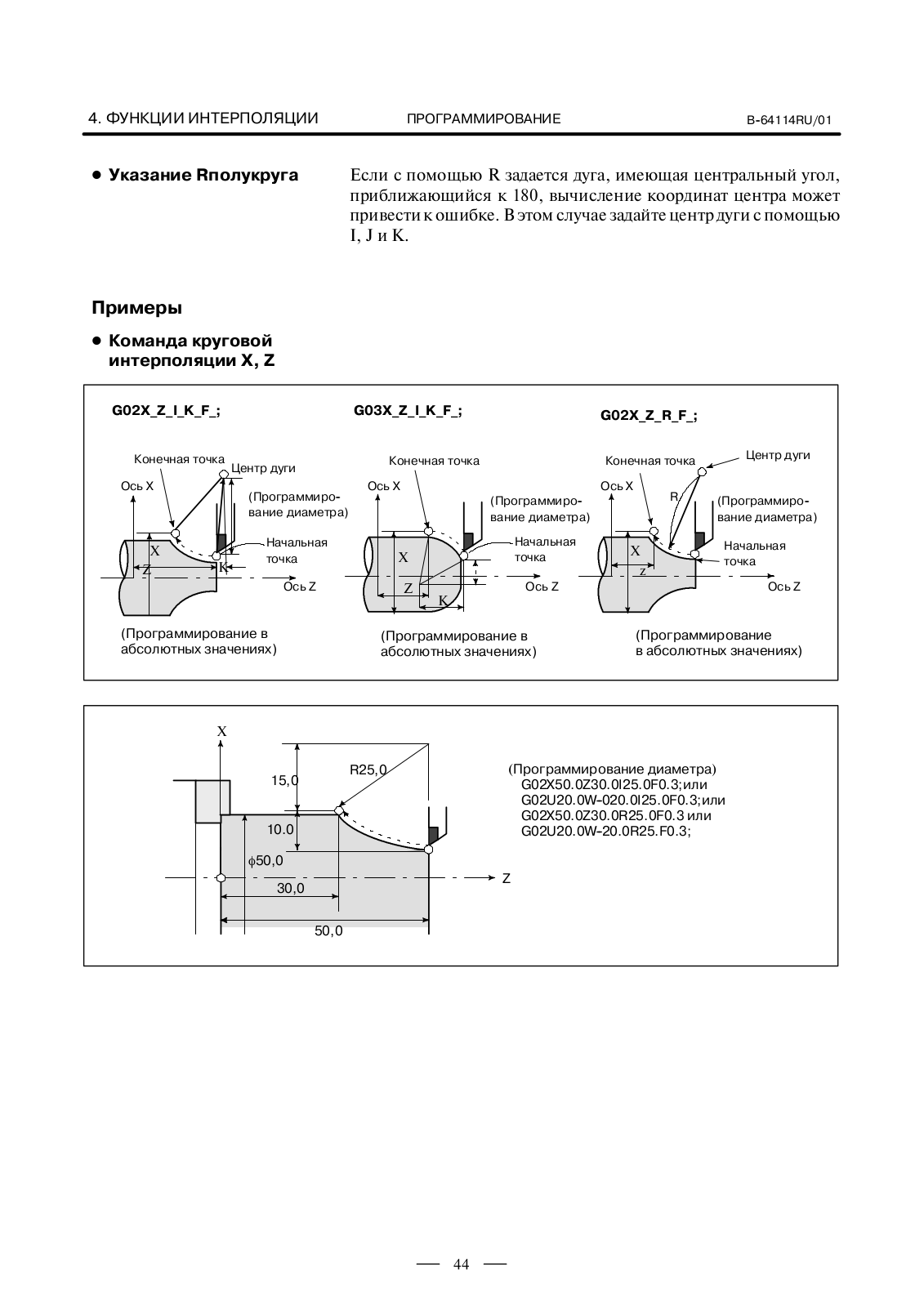

КРУГОВАЯ ИНТЕРПОЛЯЦИЯ (G02, G03) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
41 |
4.4 |
ВИНТОВАЯ ИНТЕРПОЛЯЦИЯ (G02, G03) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
45 |
4.5 |

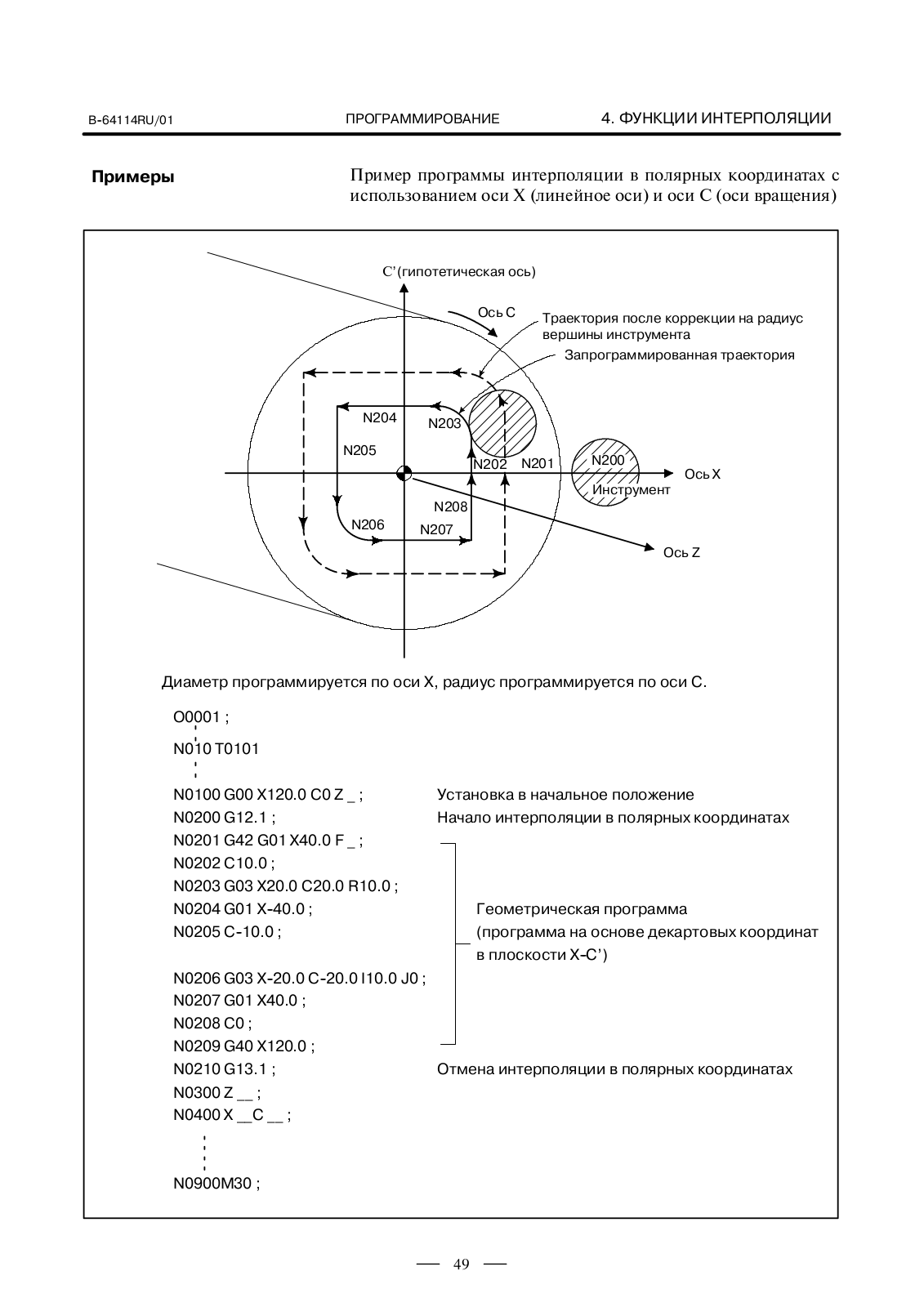

ИНТЕРПОЛЯЦИЯ В ПОЛЯРНЫХ КООРДИНАТАХ (G12.1, G13.1) . . . . . . . . . . . . . . . . |
46 |
4.6 |
ЦИЛИНДРИЧЕСКАЯ ИНТЕРПОЛЯЦИЯ (G07.1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
50 |
4.7 |
НАРЕЗАНИЕ РЕЗЬБЫ С ПОСТОЯННЫМ ШАГОМ (G32) . . . . . . . . . . . . . . . . . . . . . . . . |
54 |
4.8 |
НАРЕЗАНИЕ РЕЗЬБЫ С ПЕРЕМЕННЫМ ШАГОМ (G34) . . . . . . . . . . . . . . . . . . . . . . . . |
58 |
4.9 |
НЕПРЕРЫВНОЕ НАРЕЗАНИЕ РЕЗЬБЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
59 |
c-1
Содержание |
B-64114RU/01 |
|
|
4.10 |
НАРЕЗАНИЕ МНОГОЗАХОДНОЙ РЕЗЬБЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
60 |
4.11 |
ФУНКЦИЯ ПРОПУСКА (G31) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
62 |
4.12 |
МНОГОЭТАПНЫЙ ПРОПУСК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
64 |
4.13 |
ПРОПУСК ПРИ ОГРАНИЧЕНИИ КРУТЯЩЕГО МОМЕНТА (G31 P99) . . . . . . . . . . . . |
65 |
5. ФУНКЦИИ ПОДАЧИ .................................................. |
67 |
|
5.1 |
ОБЩИЕ СВЕДЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
68 |
5.2 |
УСКОРЕННЫЙ ПОДВОД . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
69 |
5.3 |
РАБОЧАЯ ПОДАЧА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
70 |
5.4 |

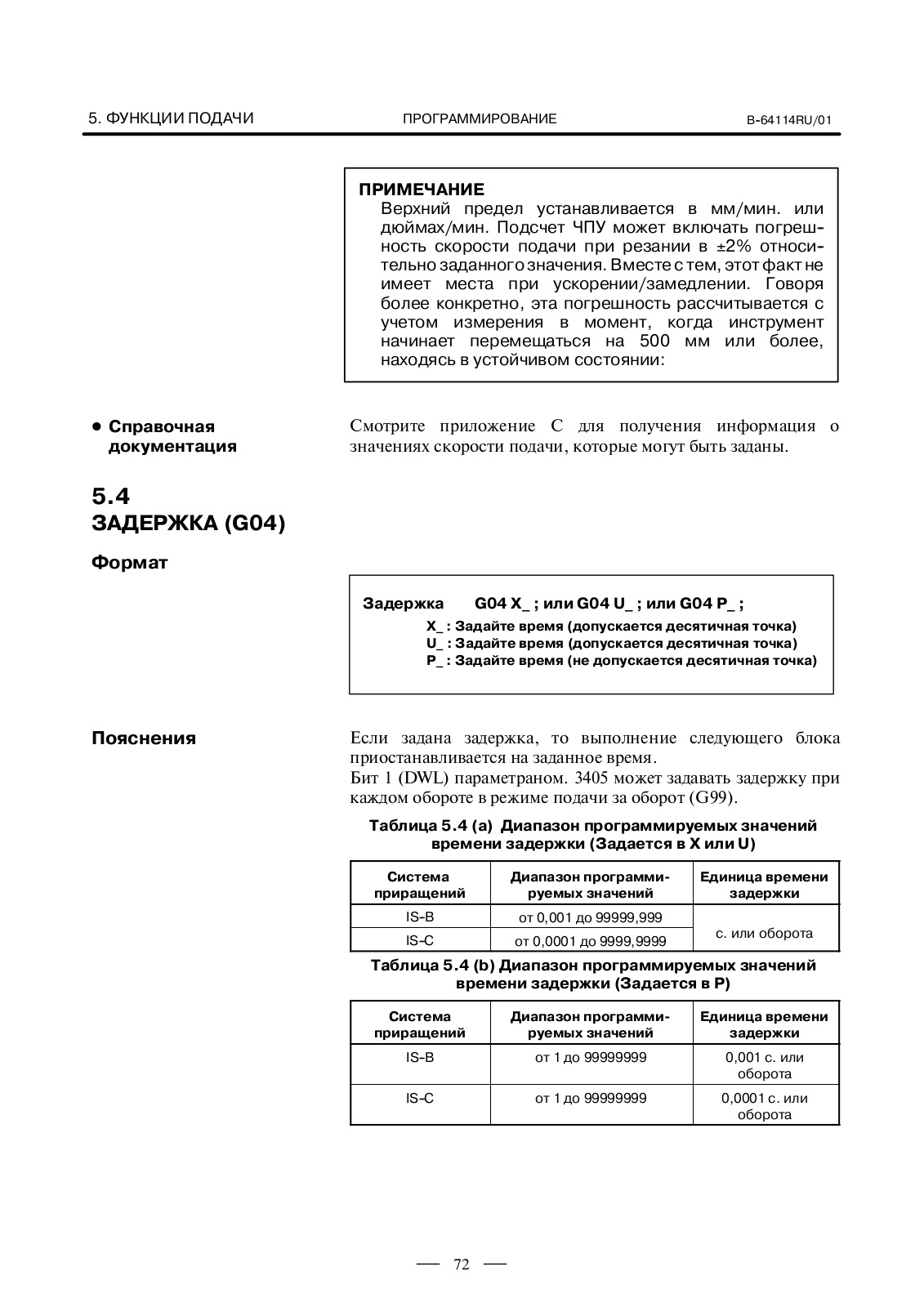

ЗАДЕРЖКА (G04) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
72 |
6. РЕФЕРЕНТНАЯ ПОЗИЦИЯ ........................................... |
73 |
|
6.1 |
ВОЗВРАТ В РЕФЕРЕНТНУЮ ПОЗИЦИЮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
74 |
7. СИСТЕМА КООРДИНАТ .............................................. |
77 |
|
7.1 |
СИСТЕМА КООРДИНАТ СТАНКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
78 |
7.2 |
СИСТЕМА КООРДИНАТ ЗАГОТОВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
79 |
|
7.2.1 Установка системы координат станка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
79 |
|
7.2.2 Выбор системы координат заготовки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
81 |
|
7.2.3 Изменение системы координат заготовки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
82 |
|
7.2.4 Предварительная установка системы координат заготовки (G92.1) . . . . . . . . . . . . . . . . . . . . . |
84 |
|
7.2.5 Смещение системы координат заготовки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
86 |
7.3 |
ЛОКАЛЬНАЯ СИСТЕМА КООРДИНАТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
87 |
7.4 |
ВЫБОР ПЛОСКОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
89 |
8. ЗНАЧЕНИЕ КООРДИНАТ И РАЗМЕРЫ ................................
8.1 ПРОГРАММИРОВАНИЕ АБСОЛЮТНЫХ ЗНАЧЕНИЙ И ПРИРАЩЕНИЙ
(G90, G91) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.2 ПРЕОБРАЗОВАНИЕ ДЮЙМЫ/МЕТРЫ (G20, G21) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.3 ПРОГРАММИРОВАНИЕ ДЕСЯТИЧНОЙ ТОЧКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.4 ПРОГРАММИРОВАНИЕ ДИАМЕТРА И РАДИУСА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
90
91
92
93
94
9. ФУНКЦИЯ СКОРОСТИ ШПИНДЕЛЯ ..................................
9.1 ПРОГРАММИРОВАНИЕ СКОРОСТИ ШПИНДЕЛЯ С ПОМОЩЬЮ КОДА . . . . . . . .
9.2 НЕПОСРЕДСТВЕННЫЙ ВВОД ЗНАЧЕНИЯ СКОРОСТИ ШПИНДЕЛЯ
(S5-ЦИФРОВАЯ КОМАНДА) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.3 КОНТРОЛЬ ПОСТОЯНСТВА СКОРОСТИ РЕЗАНИЯ (G96, G97) . . . . . . . . . . . . . . . . . .
9.4 ФУНКЦИЯ ОБНАРУЖЕНИЯ ОТКЛОНЕНИЙ ОТ ЗАДАННОЙ СКОРОСТИ ШПИНДЕЛЯ (G25, G26) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.5 ФУНКЦИЯ ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.5.1 Ориентация шпинделя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.5.2 Позиционирование шпинделя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.5.3 Отмена позицио нирования шпинделя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
95
96
96
97
101
104
104
104
106
10. ФУНКЦИЯ ИНСТРУМЕНТА (T-ФУНКЦИЯ) ........................... 107
10.1 ВЫБОР ИНСТРУМЕНТА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 10.2 УПРАВЛЕНИЕ РЕСУРСОМ ИНСТРУМЕНТА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
c-2
B-64114RU/01 |
Содержание |
|
|
10.2.1 |
Программа данных ресурса инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
109 |
10.2.2 |
Исчисление ресурса инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
112 |
10.2.3 |
Ввод группы инструментов в программу обработки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
113 |
11. ВСПОМОГАТЕЛЬНАЯ ФУНКЦИЯ ................................... 114
11.1 ВСПОМОГАТЕЛЬНАЯ ФУНКЦИЯ (M-ФУНКЦИЯ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 11.2 МНОГОКРАТНЫЕ М-КОМАНДЫ В ЕДИНИЧНОМ БЛОКЕ . . . . . . . . . . . . . . . . . . . . . . 116 11.3 ВТОРОСТЕПЕННЫЕ ВСПОМОГАТЕЛЬНЫЕ ФУНКЦИИ (B-КОДЫ) . . . . . . . . . . . . . 117
12. КОНФИГУРАЦИЯ ПРОГРАММЫ .................................... 118
12.1 |
КОМПОНЕНТЫ ПРОГРАММЫ, КРОМЕ ПРОГРАММНЫХ РАЗДЕЛОВ . . . . . . . . . . . |
120 |
12.2 |
КОНФИГУРАЦИЯ ПРОГРАММНОГО РАЗДЕЛА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
123 |
12.3 |
ПОДПРОГРАММА (M98, M99) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
129 |
13. ФУНКЦИИ ДЛЯ УПРОЩЕНИЯ ПРОГРАММИРОВАНИЯ .............. 132
13.1 ПОСТОЯННЫЙ ЦИКЛ (G90, G92, G94) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.1.1 Постоянный цикл резания по внешнему/внутреннему диаметру (G90) . . . . . . . . . . . . . . . . .
13.1.2 Цикл нарезания резьбы (G92) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.1.3 Цикл обточки торцевой поверхности (G94) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.1.4 Как применять постоянные циклы (G90, G92, G94) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2 МНОГОКРАТНО ПОВТОРЯЕМЫЙ ЦИКЛ (G70-G76) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.1 Удаление припуска при точении (G71) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.2 Удаление припуска при торцевой обработке (G71) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.3 Повтор схемы (G73) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.4 Цикл чистовой обработки (G70) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.5 Цикл сверления торцевой поверхности с периодическим выводом сверла (G74) . . . . . . . . .
13.2.6 Цикл сверления по внешнему/внутреннему диаметру (G75) . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.7 Цикл нарезания многозаходной резьбы (G76) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.2.8 Примечания, касающиеся многократно повторяющегося цикла (G70-G76) . . . . . . . . . . . . .
13.3 ПОСТОЯННЫЙ ЦИКЛ СВЕРЛЕНИЯ (G80-G89) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.3.1 Цикл сверления на лицевой поверхности (G83)/
Цикл сверления на боковой поверхности (G87) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.3.2 Цикл нарезания резьбы метчиком на лицевой поверхности (G84) /
Цикл нарезания резьбы метчиком на боковой поверхности (G88) . . . . . . . . . . . . . . . . . . . . .
13.3.3 Цикл растачивания на лицевой поверхности (G85) /
Цикл растачивания на боковой поверхности (G89) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.3.4 Отмена постоянного цикла сверления (G80) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.3.5 Меры предосторожности, предпринимаемые оператором . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.4 ПОСТОЯННЫЙ ЦИКЛ ШЛИФОВАНИЯ (ДЛЯ ШЛИФОВАЛЬНОГО СТАНКА) . . . .
13.4.1 Цикл шлифования на-проход (G71) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.4.2 Цикл шлифования на-проход с непосредственным применением
фиксированных размеров (G72) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.4.3 Цикл виброшлифования (G73) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.4.4 Цикл виброшлифования с непосредственным применением
фиксированных размеров G72 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.5 СНЯТИЕ ФАСКИ И СКРУГЛЕНИЕ УГЛОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.6 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ ДВОЙНОЙ РЕВОЛЬВЕРНОЙ ГОЛОВКИ
(G68, G69) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.7 ПРОГРАММИРОВАНИЕ НЕПОСРЕДСТВЕННО ПО РАЗМЕРАМ ЧЕРТЕЖА . . . . . .
13.8 ЖЕСТКОЕ НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13.8.1 Цикл жесткого нарезания резьбы метчиком на лицевой поверхности (G84)/
Цикл жесткого нарезания резьбы метчиком на боковой поверхности (G88) . . . . . . . . . . . . .
13.8.2 Отмена жесткого нарезания резьбы (G80) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
133
133
135
138
141
143
143
147
148
149
152
153
154
158
159
163
166
168
169
170
171
171
172
173
174
175
178
179
184
185
187
c-3
Содержание |
B-64114RU/01 |
|
|
14.ФУНКЦИЯ КОРРЕКЦИИ ............................................ |
188 |
|
14.1 КОРРЕКЦИЯ НА ИНСТРУМЕНТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
189 |
|
14.1.1 |
Коррекция на геометрические размеры инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
189 |
14.1.2 |
T-код для коррекции на инструмент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
190 |
14.1.3 |
Выбор инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
190 |
14.1.4 |
Номер коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
190 |
14.1.5 |
Коррекция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
191 |
14.1.6 |
Команды G53, G28 и G30, если применяется коррекция положения инструмента . . . . . . . |
194 |
14.2 ОБЗОР КОРРЕКЦИИ НА РАДИУС ВЕРШИНЫ ИНСТРУМЕНТА . . . . . . . . . . . . . . . . . |
197 |
|
14.2.1 |
Вершина воображаемого инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
197 |
14.2.2 |
Направление вершины воображаемого инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
199 |
14.2.3 |
Номер коррекции и величина коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
200 |
14.2.4 |
Положение заготовки и команда перемещения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
202 |
14.2.5 |
Примечания, касающиеся коррекции на радиус вершины инструмента . . . . . . . . . . . . . . . . |
207 |
14.3 ЭЛЕМЕНТЫ КОРРЕКЦИИ НА РАДИУС ВЕРШИНЫ ИНСТРУМЕНТА . . . . . . . . . . . |
210 |
|
14.3.1 |
Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
210 |
14.3.2 |
Перемещение инструмента при запуске . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
212 |
14.3.3 |
Перемещение инструмента в режиме коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
214 |
14.3.4 |
Перемещение инструмента при отмене режима коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . |
227 |
14.3.5 |
Проверка наличия столкновения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
230 |
14.3.6 |
Перерез при коррекции на радиус вершины инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
235 |
14.3.7 |
Коррекция при снятии фаски и угловых дугах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
236 |
14.3.8 |
Ввод команды с панели ввода данных вручную . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
238 |
14.3.9 |
Общие меры предосторожности при операциях коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . |
239 |
14.3.10 |
Команды G53, G28 и G30 в режиме коррекции на радиус режущей кромки инструмента . |
240 |
14.4 ЗНАЧЕНИЯ КОРРЕКЦИИ НА ИНСТРУМЕНТ, НОМЕР ВЕЛИЧИНЫ |
|
|
КОРРЕКЦИИ И ВВОД ЗНАЧЕНИЙ ИЗ ПРОГРАММЫ (G10) . . . . . . . . . . . . . . . . . . . . . |
249 |
|
14.4.1 |
Коррекция на инструмент и номер коррекции на инструмент . . . . . . . . . . . . . . . . . . . . . . . . . |
249 |
14.4.2 |
Изменение значения коррекции на инструмент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
250 |
14.5 АВТОМАТИЧЕСКАЯ КОРРЕКЦИЯ НА ИНСТРУМЕНТ (G36, G37) . . . . . . . . . . . . . . . |
251 |
|
15.МАКРОПРОГРАММА ПОЛЬЗОВАТЕЛЯ ............................. |
254 |
||
15.1 |
ПЕРЕМЕННЫЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
255 |
|
15.2 |
СИСТЕМНЫЕ ПЕРЕМЕННЫЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
259 |
|
15.3 |
АРИФМЕТИЧЕСКАЯ И ЛОГИЧЕСКАЯ ОПЕРАЦИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
266 |
|
15.4 |
ОПЕРАТОРЫ МАКРОПРОГРАММ И ОПЕРАТОРЫ ЧУ . . . . . . . . . . . . . . . . . . . . . . . . . . |
271 |
|
15.5 |
ПЕРЕХОД И ПОВТОР . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
272 |
|
15.5.1 |
Безусловный переход (оператор GOTO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
272 |
|
15.5.2 |
Условный переход (оператор IF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
273 |
|
15.5.3 |
Повтор (оператор цикла) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
274 |
|
15.6 |
ВЫЗОВ МАКРОПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
277 |
|
15.6.1 |
Простой вызов (G65) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
278 |
|
15.6.2 |
Модальный вызов (G66) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
282 |
|
15.6.3 Вызов макропрограммы с использованием G-кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
284 |
||
15.6.4 Вызов макропрограммы с использованием М-кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
285 |
||
15.6.5 Вызов подпрограммы с использованием М-кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
286 |
||
15.6.6 Вызовы подпрограммы с использованием Т-кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
287 |
||
15.6.7 |
Образец программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
288 |
|
15.7 |
ОБРАБОТКА МАКРООПЕРАТОРОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
290 |
|
15.8 |
РЕГИСТРАЦИЯ МАКРОПРОГРАММ ПОЛЬЗОВАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . |
292 |
|
15.9 |
ОГРАНИЧЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
293 |
|
15.10 |
КОМАНДЫ ВЫВОДА ДАННЫХ НА ВНЕШНЕЕ УСТРОЙСТВО . . . . . . . . . . . . . . . . . . |
295 |
|
c-4
B-64114RU/01 |
Содержание |
|
|
15.11 |
МАКРОПРОГРАММА ПОЛЬЗОВАТЕЛЯ ТИПА ПРЕРЫВАНИЯ . . . . . . . . . . . . . . . . . . . |
299 |
|
15.11.1 |
Метод ввода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
300 |
|
15.11.2 |
Описание функций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
301 |
|
16. ВВОД ПРОГРАММИРУЕМЫХ ПАРАМЕТРОВ (G10) ................. |
308 |
||
17. ОПЕРАЦИИ В ПАМЯТИ В ФОРМАТЕ ЛЕНТЫ Серии 10/11 .......... |
311 |
||
17.1 |
АДРЕС И ДИАПАЗОН ЗАДАВАЕМЫХ ЗНАЧЕНИЙ ДЛЯ ФОРМАТА ЛЕНТЫ |
|
|
|
Серии 10/11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
312 |
|
17.2 |
НАРЕЗАНИЕ РЕЗЬБЫ С РАВНЫМ ШАГОМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
313 |
|
17.3 |
ВЫЗОВ ПОДПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
314 |
|
17.4 |
ПОСТОЯННЫЙ ЦИКЛ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
315 |
|
17.5 |
МНОГОКРАТНО ПОВТОРЯЮЩИЙСЯ ПОСТОЯННЫЙ ЦИКЛ ТОЧЕНИЯ . . . . . . . |
316 |
|
17.6 |
ФОРМАТЫ ПОСТОЯННЫХ ЦИКЛОВ СВЕРЛЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
318 |
|
18. ФУНКЦИИ ДЛЯ ВЫСОКОСКОРОСТНОГО РЕЗАНИЯ ................ |
322 |
||
18.1 |
УПРАВЛЕНИЕ С ПРЕДВАРИТЕЛЬНЫМ ПРОСМОТРОМ (G08) . . . . . . . . . . . . . . . . . . |
323 |
|
19. ФУНКЦИЯ ОСЕВОГО УПРАВЛЕНИЯ ................................ |
329 |
||
19.1 |
ОБТОЧКА МНОГОУГОЛЬНИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
330 |
|
19.2 |
ВЫХОД ЗА ПРЕДЕЛЫ КООРДИНАТ КРУГОВЫХ ОСЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . |
335 |
|
19.3 |
ПРОСТОЕ УПРАВЛЕНИЕ СИНХРОНИЗАЦИЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
336 |
|
19.4 |
ТАНДЕМНОЕ УПРАВЛЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
338 |
|
19.5 |
УПРАВЛЕНИЕ УГЛОВОЙ ОСЬЮ/УПРАВЛЕНИЕ ПРОИЗВОЛЬНОЙ ОСЬЮ . . . . . . . |
339 |
|
20.ФУНКЦИЯ ВВОДА ДАННЫХ СХЕМЫ ................................ |
341 |
||
20.1 |
ОТОБРАЖЕНИЕ МЕНЮ СХЕМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
342 |
|
20.2 |
ОТОБРАЖЕНИЕ ДАННЫХ СХЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
346 |
|
20.3СИМВОЛЫ И КОДЫ, ИСПОЛЬЗУЕМЫЕ С ФУНКЦИЕЙ ВВОДА ДАННЫХ СХЕМЫ 350
III.РАБОТА
1. ОБЩИЕ СВЕДЕНИЯ ................................................. |
355 |
||
1.1 |
РУЧНЫЕ ОПЕРАЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
356 |
|
1.2 |
ПЕРЕМЕЩЕНИЕ ИНСТРУМЕНТА С ПОМОЩЬЮ |
|
|
|
ПРОГРАММИРОВАНИЯ - АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ . . . . . . . . . . . . . . . . . . . . |
358 |
|
1.3 |
АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
359 |
|
1.4 |
ТЕСТИРОВАНИЕ ПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
361 |
|
|
1.4.1 Проверка при работе станка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
361 |
|
|
1.4.2 Как просмотреть отображение изменений положения без работы станка . . . . . . . . . . . . . . . |
362 |
|
1.5 |
РЕДАКТИРОВАНИЕ ПРОГРАММЫ ОБРАБОТКИ ДЕТАЛЕЙ . . . . . . . . . . . . . . . . . . . . . |
363 |
|
1.6 |
ОТОБРАЖЕНИЕ И УСТАНОВКА ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
364 |
|
1.7 |
ОТОБРАЖЕНИЕ ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
367 |
|
|
1.7.1 |
Отображение программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
367 |
|
1.7.2 |
Отображение текущего положения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
368 |
|
1.7.3 |
Отображение сигнала тревоги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
368 |
|
1.7.4 Отображение количества деталей, отображение времени обработки . . . . . . . . . . . . . . . . . . . . |
369 |
|
c-5
Содержание |
B-64114RU/01 |
|
|
1.7.5 Отображение графической информации (смотрите раздел III-12) . . . . . . . . . . . . . . . . . . . . . |
369 |
1.8 ВЫВОД ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
370 |
2. РАБОЧИЕ УСТРОЙСТВА .............................. ...............
2.1 УСТРОЙСТВА ВВОДА И ОТОБРАЖЕНИЯ ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.1 7.2″ Устройство монохромного/8.4″ цветного ЖК-дисплея/ пульт ручного ввода данных (горизонтального типа) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.2 7.2″ Устройство монохромного/8.4″ цветного ЖК-дисплея/ пульт ручного ввода данных (вертикального типа) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.3 Местоположение клавиши ручного ввода данных (ЖК-дисплей/пульт ручного ввода данных горизонтального типа) . . . . . . . . . . . . . . . . . . . . .
2.1.4 Местоположение клавиши ручного ввода данных (ЖК-дисплей/пульт ручного ввода данных вертикального типа) . . . . . . . . . . . . . . . . . . . . . . .
2.2 ОПИСАНИЕ КЛАВИАТУРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3 ФУНКЦИОНАЛЬНЫЕ И ДИСПЛЕЙНЫЕ КЛАВИШИ . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.1 Общие операции на экране . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.2 Функциональные клавиши . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.3 Дисплейные клавиши . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.4 Буфер ввода данных с клавиатуры и буфер ввода данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3.5 Предупреждающие сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4 ВНЕШНИЕ УСТРОЙСТВА ВВОДА-ВЫВОДА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4.1 FANUC Handy File . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5.1 Включение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5.2 Экран, отображаемый при включении питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5.3 Отключение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
371
372
373
374
375
376
377
379
379
380
381
397
398
399
401
402
402
403
404
3. РУЧНЫЕ ОПЕРАЦИИ ................................................ |
405 |
3.1 РУЧНОЙ ВОЗВРАТ В РЕФЕРЕНТНУЮ ПОЗИЦИЮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 406 3.2 РУЧНАЯ НЕПРЕРЫВНАЯ ПОДАЧА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408 3.3 ПОДАЧА С ПРИРАЩЕНИЯМИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 410 3.4 РУЧНАЯ ПОДАЧА С ПОМОЩЬЮ МАХОВИЧКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 411 3.5 ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПОЛНОСТЬЮ РУЧНОГО РЕЖИМА . . . . . . . . . . . . 414
4. АВТОМАТИЧЕСКИЕ ОПЕРАЦИИ ..................................... |
419 |
||
4.1 |
ОПЕРАЦИЯ В ПАМЯТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
420 |
|
4.2 |
ОПЕРАЦИЯ РУЧНОГО ВВОДА ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
423 |
|
4.3 |
ОПЕРАЦИЯ С ГРУППОВЫМ ЧПУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
426 |
|
4.4 |
ПЕРЕЗАПУСК ПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
428 |
|
4.5 |
ФУНКЦИЯ ПЛАНИРОВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
436 |
|
4.6 |
ФУНКЦИЯ ВЫЗОВА ПОДПРОГРАММЫ (M198) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
441 |
|
4.7 |
РУЧНОЕ ПРЕРЫВАНИЕ С ПОМОЩЬЮ МАХОВИЧКА . . . . . . . . . . . . . . . . . . . . . . . . . . |
443 |
|
4.8 |
ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
446 |
|
4.9 |
РУЧНОЕ ВМЕШАТЕЛЬСТВО И ВОЗВРАТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
448 |
|
4.10 |
РЕЖИМ ПЦУ С КАРТОЙ ПАМЯТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
450 |
|
|
4.10.1 |
Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
450 |
|
4.10.2 |
Операции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
451 |
|
|
4.10.2.1 Операция с групповым ЧПУ (DNC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
451 |
|
|
4.10.2.2 Вызов подпрограммы (M198) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
452 |
c-6
B-64114RU/01 |
Содержание |
|
|
4.10.3 |
Ограничение и примечания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
453 |
4.10.4 |
Параметр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
453 |
4.10.5 Процедура по установке карты памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
453 |
|
5. ПРОВЕРОЧНАЯ ОПЕРАЦИЯ ......................................... |
455 |
|
5.1 БЛОКИРОВКА СТАНКА И БЛОКИРОВКА ВСПОМОГАТЕЛЬНОЙ ФУНКЦИИ . . . . 456 5.2 РУЧНАЯ КОРРЕКЦИЯ СКОРОСТИ ПОДАЧИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 458 5.3 РУЧНАЯ КОРРЕКЦИЯ УСКОРЕННОГО ПОДВОДА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 459 5.4 ХОЛОСТОЙ ХОД . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 460 5.5 ЕДИНИЧНЫЙ БЛОК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 461
6. ФУНКЦИИ БЕЗОПАСНОСТИ ......................................... |
464 |
6.1 АВАРИЙНАЯ ОСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 465 6.2 ПЕРЕБЕГ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 466 6.3 ПРОВЕРКА СОХРАНЕННОГО ХОДА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 467 6.4 БАРЬЕРЫ ДЛЯ ЗАЖИМНОГО ПАТРОНА И ЗАДНЕЙ БАБКИ . . . . . . . . . . . . . . . . . . . . 471 6.5 ПРОВЕРКА ОГРАНИЧЕНИЯ ХОДА ДО ВЫПОЛНЕНИЯ ПЕРЕМЕЩЕНИЯ . . . . . . . 478
7. СИГНАЛ ТРЕВОГИ И ФУНКЦИИ САМОДИАГНОСТИКИ ............... 481
7.1 ОТОБРАЖЕНИЕ СИГНАЛАТРЕВОГИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 482 7.2 ОТОБРАЖЕНИЕ ЖУРНАЛА СИГНАЛОВ ТРЕВОГИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 484 7.3 ПРОВЕРКА С ПОМОЩЬЮ ЭКРАНА САМОДИАГНОСТИКИ . . . . . . . . . . . . . . . . . . . . 485
8. ВВОД/ВЫВОД ДАННЫХ ............................................ |
488 |
8.1 |
ФАЙЛЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
489 |
|
8.2 |
ПОИСК ФАЙЛА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
491 |
|
8.3 |
УДАЛЕНИЕ ФАЙЛА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
493 |
|
8.4 |
ВВОД/ВЫВОД ПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
494 |
|
|
8.4.1 |
Ввод программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
494 |
|
8.4.2 |
Вывод программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
497 |
8.5 |
ВВОД И ВЫВОД ДАННЫХ КОРРЕКЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
499 |
|
|
8.5.1 |
Ввод данных коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
499 |
|
8.5.2 |
Вывод данных коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
500 |
8.6 |
ВВОД И ВЫВОД ПАРАМЕТРОВ И ДАННЫХ КОРРЕКЦИИ |
|
|
|
ПОГРЕШНОСТИ ШАГА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
501 |
|
|
8.6.1 |
Ввод параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
501 |
|
8.6.2 |
Вывод параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
502 |
|
8.6.3 Ввод данных коррекции на погрешность шага . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
503 |
|
8.6.4Вывод данных коррекции на погрешность шага . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 504
8.7ВВОД/ВЫВОД ОБЩИХ ПЕРЕМЕННЫХ МАКРОПРОГРАММЫ ПОЛЬЗОВАТЕЛЯ . 505
|
8.7.1 Ввод общих переменных макропрограмм пользователя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
505 |
|
|
8.7.2 Вывод общей переменной макропрограмм пользователя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
506 |
|
8.8 |
ОТОБРАЖЕНИЕ КАТАЛОГА ГИБКОГО ДИСКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
507 |
|
|
8.8.1 |
Отображение каталога . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
508 |
|
8.8.2 |
Считывание файлов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
511 |
|
8.8.3 |
Вывод программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
512 |
|
8.8.4 |
Удаление файлов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
513 |
8.9 |
ВЫВОД СПИСКА ПРОГРАММ ДЛЯ ЗАДАННОЙ ГРУППЫ . . . . . . . . . . . . . . . . . . . . . . |
515 |
|
c-7
Содержание |
B-64114RU/01 |
|
|
8.10 |
ОБЩИЙ ЭКРАН ВВОДА-ВЫВОДА ДАННЫХ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
516 |
|
8.10.1 Установка параметров, относящихся к вводу-выводу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
517 |
|
8.10.2 Ввод и вывод программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
518 |
|
8.10.3 Ввод и вывод параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
522 |
|
8.10.4 Ввод и вывод данных коррекции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
524 |
|
8.10.5 Вывод общих переменных макропрограмм пользователя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
526 |
|
8.10.6 Ввод и вывод файлов гибкого диска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
527 |
8.11 |
ВВОД/ВЫВОД С ПОМОЩЬЮ ПЛАТЫ ПАМЯТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
532 |
9. РЕДАКТИРОВАНИЕ ПРОГРАММ ..................................... |
544 |
||
9.1 |
ВСТАВКА, ИЗМЕНЕНИЕ И УДАЛЕНИЕ СЛОВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
545 |
|
|
9.1.1 |
Поиск слова . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
546 |
|
9.1.2 |
Присвоение заголовка программе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
548 |
|
9.1.3 |
Вставка слова . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
549 |
|
9.1.4 |
Изменение слова . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
550 |
|
9.1.5 |
Удаление слова . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
551 |
9.2 |
УДАЛЕНИЕ БЛОКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
552 |
|
|
9.2.1 |
Удаление блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
552 |
|
9.2.2 |
Удаление нескольких блоков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
553 |
9.3 |
ПОИСК НОМЕРА ПРОГРАММЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
554 |
|
9.4 |
ПОИСК НОМЕРА ПОСЛЕДОВАТЕЛЬНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
555 |
|
9.5 |
УДАЛЕНИЕ ПРОГРАММ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
557 |
|
|
9.5.1 |
Удаление одной программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
557 |
|
9.5.2 |
Удаление всех программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
557 |
|
9.5.3 Удаление нескольких программ с указанием диапазона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
558 |
|
9.6 |
РАСШИРЕННАЯ ФУНКЦИЯ РЕДАКТИРОВАНИЯ ПРОГРАММЫ |
|
|
|
ОБРАБОТКИ ЗАГОТОВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
559 |
|
|
9.6.1 |
Копирование целой программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
560 |
|
9.6.2 |
Копирование части программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
561 |
|
9.6.3 |
Перемещение части программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
562 |
|
9.6.4 |
Объединение программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
563 |
|
9.6.5 Дополнительные пояснения для копирования, перемещения и объединения . . . . . . . . . . . |
564 |
|
|
9.6.6 Замена слов и адресов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
566 |
|
9.7 |
РЕДАКТИРОВАНИЕ МАКРОПРОГРАММ ПОЛЬЗОВАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . |
568 |
|
9.8 |
ФОНОВОЕ РЕДАКТИРОВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
569 |
|
9.9 |
ФУНКЦИЯ ПАРОЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
570 |
|
10. СОЗДАНИЕ ПРОГРАММ ........................................... |
572 |
||
10.1СОЗДАНИЕ ПРОГРАММ С ПОМОЩЬЮ ПАНЕЛИ РУЧНОГО ВВОДА ДАННЫХ . . 573
10.2 АВТОМАТИЧЕСКАЯ ВСТАВКА НОМЕРОВ ПОСЛЕДОВАТЕЛЬНОСТИ . . . . . . . . . . .
10.3 СОЗДАНИЕ ПРОГРАММ В РЕЖИМЕ TEACH IN (РЕЖИМ ОБУЧЕНИЯ) (ОТРАБОТКА УПРАВЛЯЮЩЕЙ ПРОГРАММЫ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10.4 ВВОД ДАННЫХ ПРИ ПРОГРАММИРОВАНИИ В ДИАЛОГОВОМ РЕЖИМЕ С ФУНКЦИЕЙ ГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ . . . . . . . . . . . . . . . . . . . .
574
576
579
11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ ........................... |
583 |
|
11.1 ЭКРАНЫ, ОТОБРАЖАЕМЫЕ С ПОМОЩЬЮ |
|
|
ФУНКЦИОНАЛЬНОЙ КЛАВИШИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
592 |
|
11.1.1 |
Отображение положения в системе координат заготовки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
592 |
11.1.2 |
Отображение положения в относительной системе координат . . . . . . . . . . . . . . . . . . . . . . . . . |
593 |
c-8
B-64114RU/01 |
Содержание |
|
|
11.1.3 |
Отображение общего положения . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
595 |
11.1.4 |
Предварительная установка системы координат заготовки . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
596 |
|
11.1.5 |
Отображение фактической скорости подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
597 |
|
11.1.6 |
Отображение времени работы и числа деталей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
599 |
|
11.1.7 |
Отображение контроля за работой . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
600 |
11.2 ЭКРАНЫ, ОТОБРАЖАЕМЫЕ С ПОМОЩЬЮ ФУНКЦИОНАЛЬНОЙ КЛАВИШИ |
|
||
|
(В РЕЖИМЕ MEMORY ПАМЯТИ) ИЛИ MDI (РУЧНОГО ВВОДА ДАННЫХ) . . |
602 |
|
11.2.1 |
Отображение содержимого программы |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
602 |
11.2.2 |
Экран отображения текущего блока . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
603 |
11.2.3 |
Экран отображения следующего блока . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
604 |
11.2.4 |
Экран проверки программы . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
605 |
11.2.5 |
Экран программы для операции ручного ввода данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
606 |
|
11.3 ЭКРАНЫ, ОТОБРАЖАЕМЫЕ С ПОМОЩЬЮ |
|
||
ФУНКЦИОНАЛЬНОЙ КЛАВИШИ |
(В РЕЖИМЕ EDIT) . . . . . . . . . . . . . . . . . . . . . . |
607 |
|
11.3.1 |
Отображение используемой памяти и списка программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
607 |
|
11.3.2 |
Отображение списка программ для заданной группы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
610 |
|
11.4 ЭКРАНЫ, ОТОБРАЖАЕМЫЕ С ПОМОЩЬЮ |
|
||
ФУНКЦИОНАЛЬНОЙ КЛАВИШИ |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
613 |
|
11.4.1 |
Установка и отображение величины коррекции на инструмент . . . . . . . . . . . . . . . . . . . . . . . . |
614 |
|
11.4.2 |
Прямой ввод величины коррекции на инструмент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
617 |
|
11.4.3 |
Прямой ввод измеренной коррекции на инструмент B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
619 |
|
11.4.4 |
Ввод величины коррекции на основе показаний счетчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
622 |
|
11.4.5 |
Установка величины сдвига системы координат заготовки . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
623 |
|
11.4.6 |
Смещение по оси Y . . . . . . . . . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
625 |
11.4.7 |
Отображение и ввод данных установки . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
628 |
11.4.8 |
Сравнение номеров последовательности и остановка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
630 |
|
11.4.9 |
Отображение и установка времени работы, числа деталей и времени . . . . . . . . . . . . . . . . . . . |
632 |
|
11.4.10 |
Установка и отображение величины коррекции начала координат заготовки . . . . . . . . . . . . |
634 |
|
11.4.11 |
Прямой ввод измеренных коррекций начала координат заготовки . . . . . . . . . . . . . . . . . . . . . |
635 |
|
11.4.12 |
Отображение и установка общих переменных макропрограмм пользователя . . . . . . . . . . . . |
637 |
|
11.4.13 |
Отображение данных схем и меню схем |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
638 |
11.4.14 |
Отображение и настройка пульта оператора программного обеспечения . . . . . . . . . . . . . . . . |
640 |
|
11.4.15 |
Отображение и установка данных управления ресурсом инструмента . . . . . . . . . . . . . . . . . . |
642 |
|
11.5 ЭКРАНЫ, ОТОБРАЖАЕМЫЕ С ПОМОЩЬЮ |
|
||
ФУНКЦИОНАЛЬНОЙ КЛАВИШИ |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
645 |
|
11.5.1 |
Установка и отображение параметров . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
646 |
11.5.2Отображение и установка данных компенсации погрешности шага . . . . . . . . . . . . . . . . . . . . 648
11.6ОТОБРАЖЕНИЕ НОМЕРА ПРОГРАММЫ, НОМЕРА ПОСЛЕДОВАТЕЛЬНОСТИ, СОСТОЯНИЯ И ПРЕДУПРЕЖДАЮЩИХ
СООБЩЕНИЙ ДЛЯ УСТАНОВКИ ДАННЫХ ИЛИ ОПЕРАЦИЙ ВВОДА-ВЫВОДА . 651
11.6.1 Порядок отображения номера программы и номера последовательности . . . . . . . . . . . . . . .
11.6.2 Отображение состояния и предупреждающих сообщений для установки данных или для операции ввода-вывода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.7 ЭКРАНЫ, ОТОБРАЖАЕМЫЕ С ПОМОЩЬЮ ФУНКЦИОНАЛЬНОЙ КЛАВИШИ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.7.1 Отображение журнала внешних сообщений для оператора . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.8 ОЧИСТКА ЭКРАНА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.8.1 Стирание отображения экрана ЭЛТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11.8.2 Автоматическое стирание отображения экрана . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
651
652
654
654
656
656
657
c-9
Содержание |
B-64114RU/01 |
|
|
12. ГРАФИЧЕСКАЯ ФУНКЦИЯ ......................................... |
658 |
12.1 ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 659 12.2 ДИНАМИЧЕСКИЙ ГРАФИК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 664
13. ФУНКЦИЯ СПРАВКИ ............................................... 665 14. ЭКРАННАЯ ДОКУМЕНТАЛЬНАЯ КОПИЯ ............................ 670
IV. MANUAL GUIDE 0i
1. MANUAL GUIDE 0i ................................................... |
675 |
|||
1.1 |
КРАТКИЙ ОБЗОР . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
676 |
||
1.2 |
ВВЕДЕНИЕ |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
677 |
|
1.3 |
ОПРОЦЕСС СОЗДАНИЯ ПРОГРАММ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
678 |
||
|
1.3.1 |
Запуск |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
678 |
|
1.3.2 |
Запуск |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
679 |
|
1.3.3 |
Создание новой программы обработки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
680 |
|
|
1.3.4 |
Вспомогательные клавиши . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
682 |
|
|
1.3.5 |
Клавиша справки по G-коду . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
684 |
|
|
1.3.6 |
Клавиша справки по M-коду . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
687 |
|
1.4 ПОСТОЯНННЫЙ ЦИКЛ MEXAНООБРАБОТКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
689 |
|||
|
1.4.1 |
Операция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
690 |
|
|
1.4.2 |
Данные для каждого постоянного цикла . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
692 |
|
|
|
1.4.2.1 Блок, содержащий тип меxанообработки для сверления на токарном станке . . . . . . |
692 |
|
|
|
1.4.2.2 |
Блок, содержащий тип меxанообработки, при снятии припусков при точении . . . . |
693 |
|
|
1.4.2.3 Блок, содержащий тип меxанообработки для чистовой обработки при точении . . . . |
693 |
|
|
|
1.4.2.4 Фигурный блок снятия припусков при точении и чистовой обработки . . . . . . . . . . . |
694 |
|
|
|
1.4.2.5 Блок, содержащий тип меxанообработки для черновой обработки канавок |
|
|
|
|
|
при точении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
695 |
|
|
1.4.2.6 Блок, содержащий тип меxанообработки для чистовой обработки канавок при |
|
|
|
|
|
точении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
695 |
|
|
1.4.2.7 Фигурный блок для проточки канавок при точении . . . . . . . . . . . . . . . . . . . . . . . . . . . |
696 |
|
|
|
1.4.2.8 Блок, содержащий тип меxанообработки для нарезания резьбы . . . . . . . . . . . . . . . . . |
697 |
|
|
|
1.4.2.9 Фигурный блок нарезания резьбы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
698 |
|
1.5 |
ПРОГРАММИРОВАНИЕ ПО КОНТУРУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
699 |
||
|
1.5.1 |
Операции в программировании по контуру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
700 |
|
|
|
1.5.1.1 Вызов окна программирования по контуру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
700 |
|
|
|
1.5.1.2 Выбор метода редактирования программы написанной в режиме |
|
|
|
|
|
программирования по контуру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
701 |
|
|
1.5.1.3 Ввод программы программирования по контуру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
702 |
|
|
|
1.5.1.4 |
Проверка фигур контуров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
706 |
|
|
1.5.1.5 Преобразование в программу ЧПУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
707 |
|
|
1.5.2 |
Подробный обзор данных, касающихся фигуры контура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
709 |
|
|
|
1.5.2.1 |
Дуга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
709 |
|
|
1.5.2.2 |
Угол R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
709 |
|
|
1.5.2.3 |
Снятие фасок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
710 |
|
|
1.5.2.4 Выбор точки пересечения фигуры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
710 |
|
|
1.5.3 |
Подробности касающиеся расчета контура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
711 |
|
|
|
1.5.3.1 |
По линии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
711 |
c-10
B-64114RU/01 |
Содержание |
|
|
1.5.3.2 Дуга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.3.3 Линия, касательная к двум дугам . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.3.4 Дуга, которая контактируют с обеими пересекающимися линиями и дугами . . . . . .
1.5.3.5 Дугу, которая контактирует с непересекающейся линией и дугой . . . . . . . . . . . . . . . .
1.5.3.6 Дуга, которая контактирует с 2 не непересекающимися дугами . . . . . . . . . . . . . . . . . .
1.5.4 Более подроб ное описание вспомогательного расчета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.4.1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.4.2 Начальная точка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.4.3 По линии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.4.4 Дуга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.5 Другие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.5.1 Расчет данных ввода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.5.2 Примечания, на которые следует обратить внимание при программировании по контуру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5.5.3 Примечания, на которые следует обратить внимание при работе с исполнителем макросов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.6 ПАРАМЕТР . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.7 СИГНАЛЫ ТРЕВОГИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
714
718
719
720
721
722
722
723
728
730
732
732
733
733
734
741
V. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. МЕТОД ЗАМЕНЫ БАТАРЕЙ .........................................
1.1 БАТАРЕЯ ДЛЯ РЕЗЕРВНОГО ПИТАНИЯ ПАМЯТИ (3 V DC) . . . . . . . . . . . . . . . . . . . . .
1.2 БАТАРЕЯ ДЛЯ АВТОНОМНЫХ АБСОЛЮТНЫХ ИМПУЛЬСНЫХ ШИФРАТОРОВ
(6 V DC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 БАТАРЕЯ ДЛЯ АБСОЛЮТНОГО ИМПУЛЬСНОГО ШИФРАТОРА,
ВСТРОЕННОГО В ДВИГАТЕЛЬ (6 V DC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
745
746
750
751
ПРИЛОЖЕНИЕ
A. ПЕРЕЧЕНЬ КОДОВ ЛЕНТЫ .......................................... 755 B. ПЕРЕЧЕНЬ ФУНКЦИЙ И ФОРМАТ ЛЕНТЫ ........................... 758 C. ДИАПАЗОН ПРОГРАММИРУЕМЫХ ЗНАЧЕНИЙ ...................... 763
D. НОМОГРАММЫ ..................................................... 766
D.1 НЕВЕРНАЯ ДЛИНА РЕЗЬБЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 767 D.2 ПРОСТОЕ ВЫЧИСЛЕНИЕ НЕВЕРНОЙ ДЛИНЫ РЕЗЬБЫ . . . . . . . . . . . . . . . . . . . . . . . 769 D.3 ТРАЕКТОРИЯ ДВИЖЕНИЯ ИНСТРУМЕНТА В УГЛУ . . . . . . . . . . . . . . . . . . . . . . . . . . . 771 D.4 ПОГРЕШНОСТЬ В НАПРАВЛЕНИИ РАДИУСА ПРИ РЕЗАНИИ ПО ОКРУЖНОСТИ 774
E. СТАТУС ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ,
ОЧИСТКЕ ДАННЫХ ИЛИ СБРОСЕ ...................................
F. ТАБЛИЦА СООТВЕТСТВИЙ СИМВОЛОВ И КОДОВ ..................
G. СПИСОК СИГНАЛОВ ТРЕВОГИ ......................................
775
777
778
c-11
I. ОБЩИЕ СВЕДЕНИЯ
4RU/01 |
ОБЩИЕ СВЕДЕНИЯ |
1. ОБЩИЕ СВЕДЕНИЯ |
B-64 |
ОБЩИЕ СВЕДЕНИЯ |
|
|
|
|
|
|
|
О настоящем руководстве
Настоящее руководство состоит из следующих частей:
I. ОБЩИЕ СВЕДЕНИЯ
Описаны: структура главы, применимые модели, соответст- вующие руководства и примечания по прочтению данного руководства.
II.ПРОГРАММИРОВАНИЕ
Описаны все функции: Формат, используемый для программирования функций на языке ЧПУ, характеристики и ограничения.
III. РАБОТА
Описана работа со станком в автоматическом и ручном режимах, процедуры ввода/вывода данных и процедуры редактирования программы.
IV. MANUAL GUIDE 0i
Oписывается MANUAL GUIDE 0i .
V. ТЕХОБСЛУЖИВАНИЕ
Описаны процедуры замены батарей.
ПРИЛОЖЕНИЕ
Содержит список кодов ленты, действительные диапазоны данных и коды ошибок.
Некоторые функции, описанные в данном руководстве, нельзя применить к некоторым изделиям. Подробную информацию смотрите в руководстве ОПИСАНИЯ (B-64112EN).
Вданном руководстве параметры не описываются подробно. Подробнуюинформациюпопараметрам, упомянутымвданном руководстве, смотрите в руководстве по параметрам
(B-64120EN).
Вданном руководстве описываются все опциональные функции. В данном руководстве, составленном изготовителем станка, найдите опции, включенные в Вашу систему.
Моделями, описанными в данном руководстве, и их аббревиатурами являются:
Название продукта |
|
Сокращения |
|
|
|||
Серия FANUC 0i-TC |
0i-TC |
|
Серия 0i |
|
|||
|
|
|
|
3
1. ОБЩИЕ СВЕДЕНИЯ |
ОБЩИЕ СВЕДЕНИЯ |
B-64114RU/01 |
|
|
|
Специальные
обозначения
D IP _
D ;
Соответствующие
руководства
серии 0i-C/0i Mate-C
В данном руководстве используются следующие обозначения:
Отображает комбинацию таких осей, как X__ Y__ Z (используемых при ПРОГРАММИРОВАНИИ).
Отображает конец блока. Соответствует коду LF системы ISO или коду CR системы EIA.
В следующей таблице приведен список руководств, относящихся к серии 0i-C 0i Mate-C. Настоящее руководство отмечено звездочкой(*).
Название руководства |
Номер |
|
спецификации |
|
|
|
|
|
DESCRIPTIONS |
B-64112EN |
|
CONNECTION MANUAL (HARDWARE) |
B-64113EN |
|
CONNECTION MANUAL (FUNCTION) |
B-64113EN-1 |
|
РУКОВОДСТВО ОПЕРАТОРА серии 0i-TC |
B-64114RU |
* |
Series 0i-MC OPERATOR’S MANUAL |
B-64124EN |
|
Series 0i Mate-TC OPERATOR’S MANUAL |
B-64134EN |
|
Series 0i Mate-MC OPERATOR’S MANUAL |
B-64144EN |
|
MAINTENANCE MANUAL |
B-64115EN |
|
PARAMETER MANUAL |
B-64120EN |
|
РУКОВОДСТВО ПО ПРОГРАММИРОВАНИЮ |
|
|
Macro Compiler/Macro Executor |
B-61803E-1 |
|
PROGRAMMING MANUAL |
|
|
FANUC MACRO COMPILER (For Personal Computer) |
B-66102E |
|
PROGRAMMING MANUAL |
|
|
PMC |
|
|
PMC Ladder Language PROGRAMMING MANUAL |
B-61863E |
|
PMC C Language PROGRAMMING MANUAL |
B-61863E-1 |
|
Сеть |
|
|
Profibus-DP Board OPERATOR’S MANUAL |
B-62924EN |
|
Ethernet Board/DATA SERVER Board |
B-63354EN |
|
OPERATOR’S MANUAL |
|
|
FAST Ethernet Board/FAST DATA SERVER |
B-63644EN |
|
OPERATOR’S MANUAL |
|
|
DeviceNet Board OPERATOR’S MANUAL |
B-63404EN |
|
ОТКРЫТОЕ ЧПУ |
|
|
FANUC OPEN CNC OPERATOR’S MANUAL |
B-62994EN |
|
(Basic Operation Package (For Windows 95/NT)) |
|
|
FANUC OPEN CNC OPERATOR’S MANUAL |
B-63214EN |
|
(Operation Management Package) |
|
|
4
Loading...
