TC-TS 315 U

DOriginalbetriebsanleitung Tischkreissäge

GB Original operating instructions

Bench-type circular saw

FInstructions d’origine Scie circulaire à table

IIstruzioni per l’uso originali Sega circolare da banco

DK/ Original betjeningsvejledning

N Bordrundsav

SOriginal-bruksanvisning Bordscirkelsåg

CZ Originální návod k obsluze

Stolní kotoučová pila

9

Art.-Nr.: 43.405.56 I.-Nr.: 11018

Anl_TC_TS_315_U_SPK9-1.indb 1

23.03.2020 09:15:54

1	39		51		2		1	23

5

4

41

11

42

21

13

44 8 28

12

20

7

10

31

30

29

2a

37

33

3

2b

23

27

														24							25
														26							26
														12
											42										20
13		16			50 49				10		34
													- 2 -

Anl_TC_TS_315_U_SPK9-1.indb 2

23.03.2020 09:16:03

2c

2d

15

2

																				48						5
29					31				30
2e														39			2f										32
									43
					21																						35
																											36
												28
41																											38
3a											29						3b
									1

			11
32,35				35,36,38
										32,35,35,36,38
			29
			- 3 -

Anl_TC_TS_315_U_SPK9-1.indb 3

23.03.2020 09:16:05

3c
29	30
31
3e
50
16
49
3g
	43
43
Anl_TC_TS_315_U_SPK9-1.indb	4

3d
32,35,35,36,38
	13
	29
3f
39
4a
42	42
	32,35,35,36,38
- 4 -
	23.03.2020	09:16:07

4b							4c	32,35,35,36,38
								21				29
42
		34

4d

4f

32,35,36,38

41

4e
	32,35,36,38
	28
4g	28

- 5 -

Anl_TC_TS_315_U_SPK9-1.indb 5

23.03.2020 09:16:12

5															6
		51					2
5		18										1			17			6
							4			6

7

4

40

8

14

	19
9	10

37		19		5
							33		37
						- 6 -

Anl_TC_TS_315_U_SPK9-1.indb 6

23.03.2020 09:16:18

11

19		5		40		4

13		25
		23
41		12
		20
		28 22
15	27	41

25

12	23	27
41
		12
		20
	28 22 24
14
	45°

16 9

45

46 47

44 8

16

- 7 -

Anl_TC_TS_315_U_SPK9-1.indb 7

23.03.2020 09:16:27

17			18
			3

19

20

10

21a			21b

- 8 -

Anl_TC_TS_315_U_SPK9-1.indb 8

23.03.2020 09:16:33

22	23
	52
24
105	101

100

102

104

- 9 -

Anl_TC_TS_315_U_SPK9-1.indb 9

23.03.2020 09:16:41

25a
	103						100
	104
	101
	102
25b	112
							106
				111		107	108
	113
	114					116	109
	115			110
26a						26b
	101	106	100	107	116	109	117
						108
	108
						- 10 -
Anl_TC_TS_315_U_SPK9-1.indb		10					23.03.2020	09:16:43

26c

102

103					104

112, 113, 114

26d	110				111		26e

112, 2x 113, 114, 115

102

104 112, 113, 114

26f

27

A B

- 11 -

Anl_TC_TS_315_U_SPK9-1.indb 11

23.03.2020 09:16:46

D

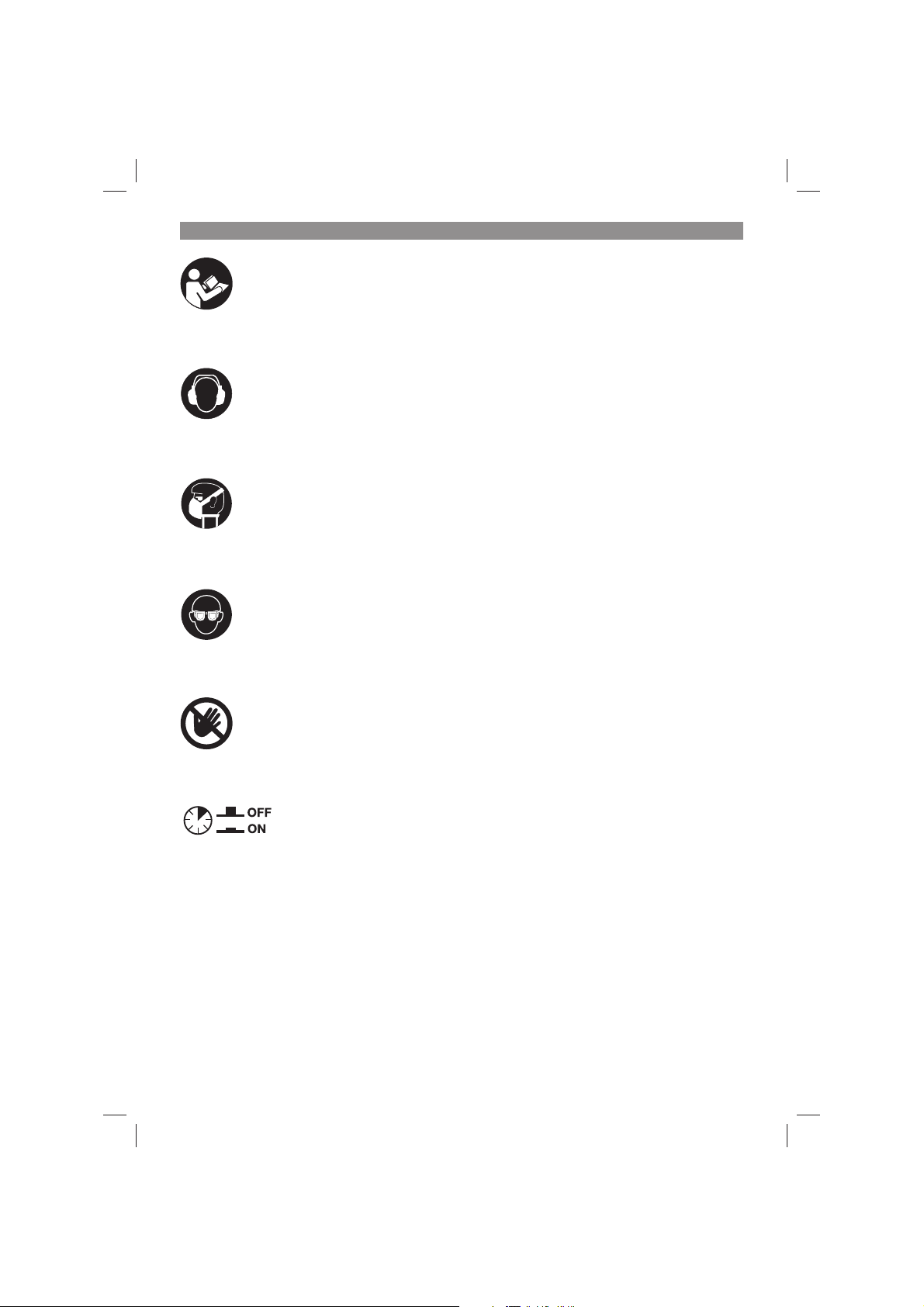

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Überlastschalter

- 12 -

Anl_TC_TS_315_U_SPK9-1.indb 12

23.03.2020 09:16:52

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung

2.1.1 Tischkreissäge (Abb. 1-19)

1.Sägetisch

2.Sägeblattschutz

3.Schiebestock

4.Sägeblatt

5.Spaltkeil

6.Tischeinlage

7.Parallelanschlag, komplett

8.Handrad

9.Einstellund Feststellgri

10.Schiebeblock

11.Ein-/ Ausschalter

12.Feststellgri Schnittbreite

13.Gummifuß

14.Spalt

15.Schraube für Sägeblattschutz

16.Absaugadapter

17.Senkkopfschraube

18.Loch (Spaltkeil)

19.Befestigungsschraube

20.Feststellgri Schnittwinkel

21.Fahrgestell

22.Skala Parallelanschlag

23.Anschlagschiene

24.Halter

25.Schlitz hochkant

26.Rändelschraube

27.Schlitz flachkant

28.Führungsschiene Parallelanschlag

29.Standbein

30.Querstrebe

31.Längsstrebe

32.Sechskantschraube

33.Stirnlochschlüssel

34.Werkzeughaken

35.Unterlegscheibe

36.Federring

37.Ringschlüssel 16/19mm

38.Mutter

39.Tischverlängerung

40.Sägeblattflansch

41.Führungsschiene Queranschlag

42.Handgri

43.Strebe für Tischverlängerung

44.Gehäuse

45.Skala Sägeblattwinkel

46.Zeiger Sägeblattwinkel

47.Justierschraube

48.Feststellgri Sägeblattschutz

49.Schraube für Absaugadapter

50.Abdeckung für Absaugadapter

51.Kappe am Sägeblattschutz

52.Überlastschalter

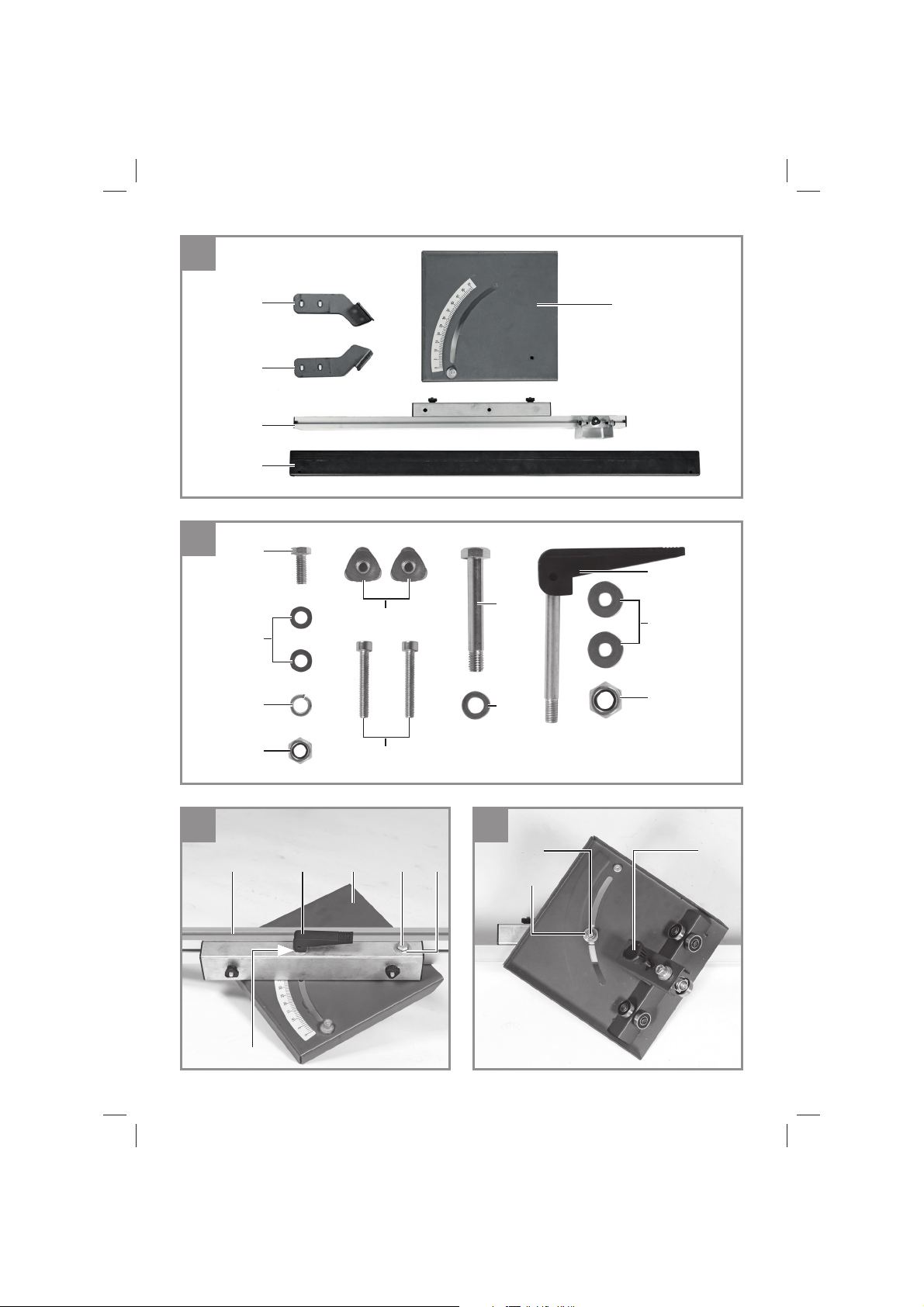

2.1.2 Schiebeschlitten (Sonderzubehör – Schiebeschlitten: bei TC-TS 315 U (Art.- Nr.: 43.405.56) nicht im Lieferumfang enthalten.) (Abb. 24-26)

100.Schlittenplatte mit Skala

101.Anschlagschiene mit Profil

102.Führungsschiene

103.Winkel, hinten

104.Winkel, vorne

105.Anschlag für Querschneiden

106.Klemmhebel, für Winkeleinstellung

107.Sechskantschraube groß

108.Unterlegscheibe groß

109.Selbstsichernde Mutter

110.Innensechskantschraube

111.Feststellgri

112.Sechskantschraube klein

113.Unterlegscheibe klein

114.Federring klein

115.Mutter klein

- 13 -

Anl_TC_TS_315_U_SPK9-1.indb 13

23.03.2020 09:16:52

116.Unterlegscheibe mittel

117.Feststellschraube

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

•Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

•Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

•Überprüfen Sie, ob der Lieferumfang vollständig ist.

•Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

•Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststo beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungsund Erstickungsgefahr!

2.2.1 Tischkreissäge

•Sägeblattschutz

•Schiebestock

•Spaltkeil

•Schiebeblock

•Feststellgriff Schnittbreite

•Gummifuß (4x)

•Schraube für Sägeblattschutz

•Absaugadapter

•Feststellgriff Schnittwinkel

•Fahrgestell

•Anschlagschiene

•Halter

•Standbein (4x)

•Querstrebe (2x)

•Längsstrebe (2x)

•Sechskantschraube (58x)

•Stirnlochschlüssel

•Werkzeughaken

•Unterlegscheibe (112x)

•Federring (58x)

•Ringschlüssel 16/19mm

D

•Mutter (58x)

•Tischverlängerung

•Handgriff (2x)

•Strebe für Tischverlängerung (2x)

•Schraube für Absaugadapter (4x)

•Abdeckung für Absaugadapter

•Originalbetriebsanleitung

•Sicherheitshinweise

2.2.2 Lieferumfang

(Sonderzubehör – Schiebeschlitten: bei TCTS 315 U (Art.-Nr.: 43.405.56) nicht im Lieferumfang enthalten.):

•Schlittenplatte mit Skala

•Anschlagschiene mit Profil

•Führungsschiene

•Winkel, hinten

•Winkel, vorne

•Klemmhebel, für Winkeleinstellung

•Sechskantschraube groß

•Unterlegscheibe groß (2x)

•Selbstsichernde Mutter

•Innensechskantschraube (2x)

•Feststellgriff (2x)

•Sechskantschraube klein (8x)

•Unterlegscheibe klein (12x)

•Federring klein (8x)

•Mutter klein (4x)

•Unterlegscheibe mittel

3.Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längsund Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerksoder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter (HModer CV-Sägeblätter) verwendet

- 14 -

Anl_TC_TS_315_U_SPK9-1.indb 14

23.03.2020 09:16:52

D

werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

•Berührung des Sägeblattes im nicht abgedeckten Sägebereich.

•Eingreifen in das laufende Sägeblatt (Schnittverletzung)

•Rückschlag von Werkstücken und Werkstückteilen.

•Sägeblattbrüche.

•Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.

•Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

•Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor..................	220-240V ~ 50Hz
Leistung P...............................	S6 40% 2000 Watt
Leerlaufdrehzahl n0 .............................		2950 min-1
Hartmetallsägeblatt..........	Ø 315 x Ø 30 x 2,8 mm
Anzahl der Zähne.............................................		40
Tischgröße ....................................	800 x 550 mm
Tischverlängerung .........................	740 x 400 mm
Schnitthöhe max...............................	85 mm / 90°
Höhenverstellung..........................................................	55 mm / 45°
	stufenlos	0 - 85 mm
Sägeblatt schwenkbar .............	stufenlos 0° - 45°
max. Werkstückbreite..................................		1,6 m
Absauganschluss ............................	Ø100/36 mm
Gewicht ohne Schiebeschlitten..............		ca. 52 kg
Gewicht mit Schiebeschlitten.................		ca. 57 kg

Schutzklasse: .....................................................	I
Dicke des Spaltkeils:................................	2,5 mm

Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 40% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen.

Gefahr!

Geräusch und Vibration

Die Geräuschund Vibrationswerte wurden entsprechend EN 1870-19 ermittelt.

Betrieb	95,1 dB(A)
Schalldruckpegel LpA...........................
Unsicherheit KpA.......................................	3 dB(A)
Schallleistungspegel LWA ...................	109,1 dB(A)
Unsicherheit KWA ......................................	3 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissionsund Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

•Verwenden Sie nur einwandfreie Geräte.

•Warten und reinigen Sie das Gerät regelmäßig.

•Passen Sie Ihre Arbeitsweise dem Gerät an.

•Überlasten Sie das Gerät nicht.

•Lassen Sie das Gerät gegebenenfalls überprüfen.

•Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

- 15 -

Anl_TC_TS_315_U_SPK9-1.indb 15

23.03.2020 09:16:52

D

Vorsicht! Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1.Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2.Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

•Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen

•Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.

•Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

•Das Sägeblatt muß frei laufen können.

•Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw achten.

•Bevor Sie den Ein- / Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

6. Montage

Gefahr! Vor allen WartungsUmrüstund Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen.

6.1Montage Untergestell und Tischverlängerung (Abb. 1, 3a-g)

Gefahr! Beachten Sie das Maschinengewicht und nehmen Sie falls notwendig eine weitere Person zur Hilfe.

•Drehen Sie die Tischkreissäge um und legen Sie die Säge auf den Boden oder eine andere Arbeitsunterlage. Hinweis!

	Legen Sie zwischen Tischoberfläche und
	Untergrund eine geeignete Unterlage
	(z.B. Verpackungsmaterial), damit die
•	Tischoberfläche nicht beschädigt wird.
	Verschrauben Sie die Standbeine (29)
	mit den Sechskantschrauben (32),
	Unterlegscheiben (35), Federringen (36) und
•	Muttern (38) locker am Sägetisch (1).
	Verschrauben Sie die Querstreben (30) und
	Längsstreben (31) mit Sechskantschrauben
	(32), Unterlegscheiben (35), Federringen
	(36) und Muttern (38) locker an den
	Standbeinen. Achten Sie darauf, dass die
	Bohrungen in den montierten Querstreben
	nach oben zeigen, für spätere Montage
	der Tischverlängerung. Achten Sie
	außerdem darauf, dass die Feder-Nut-
	Verbindung zwischen Strebe und Standfuß
•	bestimmungsgemäß ineinandergreift.
	Verschrauben Sie die Gummifüße (13)
	mit den Sechskantschrauben (32),
	Unterlegscheiben (35), Federringen (36) und
•	Muttern (38) fest an den Standbeinen.
	Verschrauben Sie den Absaugadapter (16)
	mit den Schrauben (49) an der Maschine.
	Hinweis! Der seitliche Anschlussstutzen des
	Absaugadapters (16) muss nach rechts zei-
•	gen.
	Verschrauben Sie die Tischverlängerung (39)
	mit den Sechskantschrauben (32), Unterleg-
	scheiben (35), Federringen (36) und Muttern
•	(38) am Sägetisch (1).
	Verschrauben Sie die Streben (43) mit den
	Sechskantschrauben (32), Unterlegscheiben
	(35), Federringen (36) und Muttern (38)
	an der Tischverlängerung (39) und an der
•	hinteren Querstrebe (30).
	Drehen Sie die Maschine so, dass sie
	auf den Standbeinen steht. Die Maschine
	muss auf einem ebenen Untergrund
	platziert werden. Ziehen Sie dann alle losen
	Schraubverbindungen fest.
6.2	Montage für Handgri e, Werkzeughaken
•	und Fahrgestell (Abb. 1, 4a-d)
	Verschrauben Sie die Handgriffe (42) mit den
	Sechskantschrauben (32), Unterlegscheiben
	(35), Federringen (36) und Muttern (38) an
•	den vorderen Standbeinen.
	Verschrauben Sie den Werkzeughacken (34)
	am vorderen rechten Standbein.
	Hinweis! Wenn Sie nicht verwendet werden,
	können der Stirnlochschlüssel (33), Ring-
	schlüssel (37), Schiebestock (3) sowie der
	Schiebeblock (10) am Werkzeughacken (34)

- 16 -

Anl_TC_TS_315_U_SPK9-1.indb 16

23.03.2020 09:16:53

D

aufbewahrt werden.

•Verschrauben Sie das Fahrgestell (21) mit den Sechskantschrauben (32), Unterlegscheiben (35), Federringen (36) und Muttern

(38)an den hinteren Standbeinen.

•Vorsicht! Der Abstand der Reifen zum Untergrund soll mittels Langloch im Fahrgestell (21) so gewählt werden, dass die Maschine beim Transport für den Benutzer nicht zu hoch gehoben werden muss

•Montieren Sie die kurze Führungsschiene für den Parallelanschlag (28) an der Vorderseite des Sägetisches (1) (vgl. Bild 4e); sowie die lange Führungsschiene für den Queranschlag

(41)an der linken Seite des Sägetisches (1) (vgl. Bild 4f).

•Dazu zuerst die Schraube (32), Unterlegscheibe (35), Federring (36) und Mutter (38) locker in die beiden Löcher am Sägetisch befestigen. Der Schraubenkopf muss sich ohne Unterlegscheibe auf der Außenseite des Sägetisches (1) befinden.

•Schieben Sie nun wie in Bild 4g gezeigt, die Führungsschiene (28) mit der Nut über die beiden Schraubenköpfe soweit vor, bis dass die rechte Seite der Führungsschiene (28) bündig mit der rechten Seite des Sägetisches

(1)ist.

•Entsprechend zur Führungsschiene für den Parallelanschlag montieren Sie die lange Führungsschiene für den Queranschlag (41). Die Führungsschiene (41) soll sich mittig zum Sägetisch (1) befinden.

•Ziehen Sie nun die losen Schraubverbindungen fest.

Hinweis! Die Höhe der beiden Führungsschienen soll so gewählt werden, dass:

•Sie parallel zum Sägetisch sind,

•der Parallelanschlag (7) beim Verschieben nicht durch den Sägetisch (1) blockiert wird,

•jedoch kein zu großer Spalt zwischen Führungsschiene und Parallelanschlag (7) erkennbar ist.

6.3 Tischeinlage montieren/demontieren

•	(Abb. 6)
	Bei Verschleiß oder Beschädigung ist die
	Tischeinlage zu tauschen, ansonsten besteht
•	erhöhte Verletzungsgefahr.
	Sägeblattschutz (2) abnehmen (6.5).
	Die Senkkopfschraube (17) entfernen.
•	Die verschlissene Tischeinlage (6) heraus-
•	nehmen.
•	Die Montage der neuen Tischeinlage erfolgt
	in umgekehrter Reihenfolge

6.4	Spaltkeil montieren / demontieren
•	(Abb. 7-9)
	Gefahr! Netzstecker ziehen.
	Sägeblatt (4) auf max. Schnitttiefe einstellen,
•	in die 0° Stellung bringen und arretieren.
•	Sägeblattschutz demontieren (siehe 6.5.)
	Tischeinlage (6) herausnehmen (siehe 6.3)
•	Die Befestigungsschraube (19) lockern.
•	Hinweis! Befestigungsschraube (19) nur
	soweit öffnen bis der Spalt (14) ca. 5mm
	beträgt. Die Befestigungsschraube (19) muss
	nicht demontiert werden, um den Spaltkeil (5)
•	zu befestigen.
	Stecken Sie nun den Spaltkeil (5) in den Spalt
	(14). Stellen Sie sicher, dass der Spaltkeil
•	gerade und nicht wacklig montiert ist.
	Der Spaltkeil (5) muss sich zentrisch auf
	einer gedachten verlängerten Linie hinter
	dem Sägeblatt (4) befinden, sodass kein
•	Verklemmen des Schnittguts möglich ist.
	Der Abstand zwischen Sägeblatt (4) und
	Spaltkeil (5) soll 3-8 mm sein.
•	Die Befestigungsschraube (19) wieder fest-
	ziehen, Tischeinlage (6) und Sägeblattschutz
•	(2) montieren.
	Der Spaltkeil (5) darf in vertikaler Richtung
	nicht tiefer als 2mm zum Sägeblatt eingestellt
•	werden.
	Die Demontage erfolgt in umgekehrter Rei-
	henfolge.

6.5	Sägeblattschutz montieren / demontieren
•	(Abb. 1,5)
	Sägeblattschutz (2) auf den Spaltkeil (5)
	aufsetzen, so daß die Schraube durch das
•	Loch (18) des Spaltkeils paßt.
	Schraube (15) und Feststellgriff (48) nicht zu
	fest anziehen; der Sägeblattschutz muss frei
•	beweglich bleiben.
	Die Demontage erfolgt in umgekehrter
	Reihenfolge.

Warnung! Vor Sägebeginn muß der Sägeblattschutz (2) auf das Sägegut abgesenkt werden.

- 17 -

Anl_TC_TS_315_U_SPK9-1.indb 17

23.03.2020 09:16:53

D

6.6	Montage/Wechsel des Sägeblattes (Abb.
•	10/11)
	Vor Austausch des Sägeblattes: Netzstecker
	ziehen!
•	Tragen Sie beim Sägeblattwechsel Hand-
	schuhe, um Verletzungen zu vermeiden!
•	Sägeblatt (4) auf max. Schnitttiefe einstellen,
	in die 0° Stellung bringen und arretieren.
•	Sägeblattschutz (2), Tischeinlage (6) und
	Spaltkeil (5) demontieren (siehe 6.5, 6.3, 6.4).
•	Setzen Sie den Stirnlochschlüssel (33) am
	Sägeblattflansch (40) an um Gegenzuhalten,
	und Lösen Sie die Schraube mit dem Ring-
•	schlüssel (37).
	Vorsicht! Schraube in Rotationsrichtung des
	Sägeblattes drehen.
•	Äußeren Flansch abnehmen und altes Säge-
	blatt (4) vom inneren Flansch abziehen.
•	Sägeblattflansche vor der Montage des neu-
	en Sägeblattes sorgfältig reinigen.
•	Das neue Sägeblatt in umgekehrter Reihen-
	folge wieder einsetzen und festziehen.
•	Achtung! Laufrichtung beachten, die Schnitt-
	schräge der Zähne muss in Laufrichtung, d.h.
	nach vorne zeigen (siehe Pfeil auf dem Säge-
•	blattschutz).
	Spaltkeil (5), Tischeinlage (6) sowie Säge-
	blattschutz (2) wieder montieren und einstel-
•	len (siehe 6.4, 6.3, 6.5).
	Bevor Sie mit der Säge wieder arbeiten, ist
	die Funktionsfähigkeit der Schutzeinrichtun-
•	gen zu prüfen.
	Warnung! Nach jedem Sägeblattwechsel
	prüfen, ob der Sägeblattschutz (2) nach den
	Anforderungen öffnet und wieder schließt.
	Zusätzlich prüfen, ob das Sägeblatt (4) frei in
•	dem Sägeblattschutz (2) läuft.
	Warnung! Nach jedem Sägeblattwechsel
	prüfen, ob das Sägeblatt (4) in senkrechter
	Stellung sowie auf 45° gekippt, frei in der
•	Tischeinlage (6) läuft.
	Warnung! Eine verschlissene oder beschä-
	digte Tischeinlage (6) muss umgehend aus-
•	getauscht werden (siehe 6.3).
	Warnung! Das Wechseln und Ausrichten des
	Sägeblattes (4) muss ordnungsgemäß aus-
	geführt werden.
6.7	Anschluss für Staubabsaugung

Eine Anschlussmöglichkeit zur Staubabsaugung ist am Absaugadapter (16) am Gehäuse sowie am Sägeblattschutz (2) gegeben.

6.7.1 Absaugung mit Absauganlage

•Absauganlage nicht im Lieferumfang enthalten, als Zubehör erhältlich.

•Schließen Sie den Absaugschlauch der Absauganlage am Durchmesser 100mm des Absaugadapters (16) an.

6.7.2 Absaugung mit Absauganlage und Ab-

•	saugadapterset (Abb. 22)
	Absaugadapterset mit Absaugschlauch
	sowie Absauganlage nicht im Lieferumfang
•	enthalten, als Zubehör erhältlich.
	Schließen Sie den Absaugschlauch der Ab-
	sauganlage am Durchmesser 100mm des
•	Absaugadapters (16) an.
	Öffnen Sie die Schraube auf der Kappe (51)
	am Sägeblattschutz (2) mit einem Kreuz-
•	schlitzschraubendreher.
	Nehmen Sie die Kappe (51) vom Sägeblatt-
	schutz (2) ab.
•	Nehmen Sie die Abdeckung für den Absaug-
	adapter (50) ab.
•	Verbinden Sie nun den Sägeblattschutz (2)
	und den seitlichen Anschlussstutzen des Ab-
	saugadapters (16) mit dem Absaugschlauch.

6.7.3 Empfohlene Anforderungen an die Absauganlage

Um eine zufriedenstellende Förderung von Staub und Spänen von der Entstehungsstelle zur Absauganlage sicherzustellen, soll die verwendete Absauganlage folgende Anforderungen erfüllen:

•Anschlussmöglichkeit wie in 6.7.1 bzw. 6.7.2 beschrieben

•Notwendige Luftmenge: 850 m3/h

•Unterdruck am Absaugadapter: maximal 1500 Pa

•Empfohlene Luftgeschwindigkeit im Schlauch: 20 m/s

6.8	Montage des Zubehör-Schiebeschlittens
•	(Abb. 24, 26)
	Der Schiebeschlitten ist für das Modell
	TC-TS 315 U als Sonderzubehör zu dieser
	Maschine im Handel erhältlich – nicht im
•	Lieferumfang enthalten.
	Demontieren Sie die Führungsschiene (41)
	für den Queranschlag und nehmen Sie die
	Schrauben (32), Unterlegscheiben (35), Fe-
•	derringe (36) und Muttern (38) ab.
	Montieren Sie die Schlittenplatte (100) mit
	der Anschlagschiene (101). Verwenden Sie
	dazu am Drehpunkt die Sechskantschraube
	groß (107) und Unterlegscheibe mittel (116).
	Außerdem den Klemmhebel (106) mit zwei

- 18 -

Anl_TC_TS_315_U_SPK9-1.indb 18

23.03.2020 09:16:53

	Unterlegscheiben groß (108) und der selbst-
	sichernden Mutter (109) befestigen.
	Hinweis! Der Klemmhebel (106) muss so
	montiert werden, dass der Anschlag bei
	gelöstem Klemmhebel beweglich ist und
	bei angezogenem Klemmhebel arretiert ist.
	Justieren Sie die Spannkraft mit der selbstsi-
•	chernden Mutter (109).
	Montieren Sie die beiden Winkel (103, 104)
	an der Führungsschiene (102) mit den Un-
	terlegscheiben (113), Federringen (114) und
•	Sechskantschrauben (112).
	Danach die Winkel (103, 104) zusammen
	mit der Führungsschiene (102) an den linken
	Standbeinen (29) der Tischkreissäge befesti-
	gen. Verwenden Sie dazu jeweils die Sechs-
	kantschraube (112), zwei Unterlegscheiben
	(113), die Federring (114) und die Mutter
•	(115).
	Die Schlittenplatte (100) zusammen mit An-
	schlagschiene (101) von vorne auf die Füh-
•	rungsschiene (102) aufsetzen.
	Ist Spiel zwischen Führungsschiene und
	Lauflagern der Schlittenplatte vorhanden
	müssen die beiden unteren Lager mittels der
	Schraube (A) sowie der Exzenterschraube
	(B) nachjustiert werden, damit der Schlitten
•	spielfrei gleitet.
	Die Innensechskantschrauben (110) mit
	Feststellgriff (111) vorne und hinten an der
	Führungsschiene (102) montieren, sie dienen
•	als Endanschlag.
	Die Anschlagschiene (101) muss sich in ca.
	1 mm Abstand parallel zum Sägetisch bewe-
	gen. Dazu Schrauben für Winkel (103, 104)
	lockern. Danach so justieren, dass Schiene in
	jeder Stellung 1mm Abstand zum Sägetisch
•	hat und Halterungen wieder festschrauben.
	Bitte beachten Sie, dass lieferbedingt trotz
	korrekter Montage des Schiebeschlittens
	(Sonderzubehör!) lose Schrauben/Unterleg-
	scheiben übrigbleiben können, z.B., weil an
	der Tischkreissäge selbst diese schon vor-
	handen sind.

D

7. Bedienung

Schalten Sie die Absauganlage ein, bevor die Bearbeitung beginnt.

7.1 Ein-/ Ausschalter (Abb. 1 / Pos. 11)

•	Durch Drücken der grünen Taste „I“ kann die-
	Säge eingeschaltet werden. Vor Beginn des
	Sägens abwarten, bis das Sägeblatt seine
•	maximale Drehzahl erreicht hat.
	Um die Säge wieder auszuschalten, muß die
	rote Taste „0“ gedrückt werden.

Überlastschalter (Abb. 23)

Der Motor dieses Geräts ist mit einem Überlastschalter (52) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter (52) das Gerät aus.

•Lassen Sie das Gerät mehrere Minuten abkühlen.

•Drücken Sie den Überlastschalter (52).

•Schalten Sie das Gerät durch Drücken der grünen Taste „I“ ein.

7.2 Schnitttiefe (Abb 1)

Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt werden.

Entgegen dem Uhrzeigersinn: größere Schnittiefe

Im Uhrzeigersinn: kleinere Schnittiefe

7.3 Parallelanschlag

7.3.1 Anschlaghöhe (Abb. 12-14, 2b)

•Verwenden Sie den Halter (24) zusammen mit der Anschlagschiene (23) als Parallelanschlag.

•Die mitgelieferte Anschlagschiene besitzt zwei verschieden hohe Führungsflächen.

•Je nach Dicke der zu schneidenden Materialien muß die Anschlagschiene (23) nach Abb. 12, für dickes Material und nach Abb. 13 für dünnes Material verwendet werden.

•Zum Umstellen der Anschlagschiene (23) auf die niedere Führungsfläche, müssen die beiden Rändelschrauben (26) gelockert werden, um die Anschlagschiene (23) vom Halter (24) zu lösen.

•Die beiden Rändelschrauben (26) durch den einen Schlitz (25) in der Anschlagschiene

- 19 -

Anl_TC_TS_315_U_SPK9-1.indb 19

23.03.2020 09:16:53

D

(23)herausnehmen und in den anderen Schlitz (27) wieder einsetzen.

•Anschlagschiene (23) wieder auf den Halter

(24)montieren.

•Die Umstellung auf die hohe Führungsfläche muß analog durchgeführt werden.

7.3.2 Schnittbreite (Abb. 12/13)

•Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden.

•Der Parallelanschlag (7) kann auf der rechten Seite des Sägetisches (1) montiert werden.

•Der Parallelanschlag (7) muß in die Führungsschiene (28) des Sägetisches (1) eingesetzt werden.

•Mittels der Skala (22) auf dem Tisch kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden.

•Fixieren Sie den Parallelanschlag (7) in der Führungsschiene (28) und damit die gewünschte Schnittbreite mittels dem Feststellgriff (12).

7.3.3 Anschlaglänge einstellen (Abb. 14)

•Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar.

•Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft.

•Benötigte Schnittbreite einstellen

-Rändelschrauben (26) lockern und Anschlagschiene (23) so weit vorschieben, bis die gedachte 45° Linie berührt wird.

-Rändelschrauben (26) wieder festziehen.

Warnung! Der Abstand zwischen Sägetisch

(1) und Unterseite der Anschlagschiene (23) darf nicht zu groß sein, damit ein Verklemmen des Schnittguts verhindert werden kann. Um den Abstand einzustellen muss zuerst der Parallelanschlag (7) mit dem Feststellgri (12) fixiert werden. Danach die Rändelschrauben (26) lockern, die Anschlagschiene (23) auf den Sägetisch (1) absenken und Rändelschrauben (26) wieder fixieren.

7.4	Queranschlag (Abb. 15)
•	Verwenden Sie den Halter (24) zusammen
	mit der Anlageschiene (23) als Queranschlag.
•	Schieben Sie den Queranschlag in die
	Führungsschiene (41) links am Sägetisch.
•	Feststellgriff (20) lockern.
•	Anlageschiene (23) drehen, bis der Pfeil auf

das gewünschte Winkelmaß zeigt.

•Feststellgriff (20) wieder festziehen.

Achtung!

•Anschlagschiene (23) nicht zu weit in Richtung Sägeblatt schieben.

•Der Abstand zwischen Anschlagschiene (23) und Sägeblatt (4) sollte ca. 2 cm betragen.

7.5	Winkeleinstellung (Abb. 16)
•	Lösen Sie den Feststellgriff (9) an der Vorder-
	und Rückseite des Gehäuses (44).
•	Bewegen Sie das Gehäuse (44) soweit
	bis der Zeiger (46) auf das gewünschte
•	Winkelmaß auf der Skala (45) zeigt.
	Arretieren Sie diese Einstellung mit dem
	Feststellgriff (9) an der Vorderund Rückseite
•	des Gehäuses (44).
	Bei Bedarf kann der Endanschlag für die
	Winkeleinstellung des Sägeblattes bei 0°
	nachjustiert werden. Dies erfolgt durch
	einstellen der Justierschraube (47).

7.6 Zubehör-Schiebeschlitten als Winkelan-

•	schlag/ Queranschlag (Abb. 27)
	Analog zum Universalanschlag kann der
	Schiebeschlitten als Winkelanschlag/Queran-
•	schlag verwendet werden (siehe 6.8).
	Klemmhebel (106) lockern.
	Anschlagschiene (101) drehen, bis das
•	gewünschte Winkelmaß erreicht ist. 0° für
	Verwendung als Queranschlag (90° Schnitte)
•	– andere Winkel für Winkelschnitte.
	Klemmhebel (106) wieder festziehen.
	Hinweis! Anschlagschiene nicht zu weit in
•	Richtung Sägeblatt (5) schieben. Der Ab-
	stand zwischen Anschlagschiene und Säge-
	blatt sollte ca. 2 cm betragen.

8. Betrieb

Warnung!

•Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.

•Nach dem Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.

•Achtung beim Einschneiden!

•Betreiben Sie das Gerät nur mit Absaugung.

•Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

- 20 -

Anl_TC_TS_315_U_SPK9-1.indb 20

23.03.2020 09:16:54

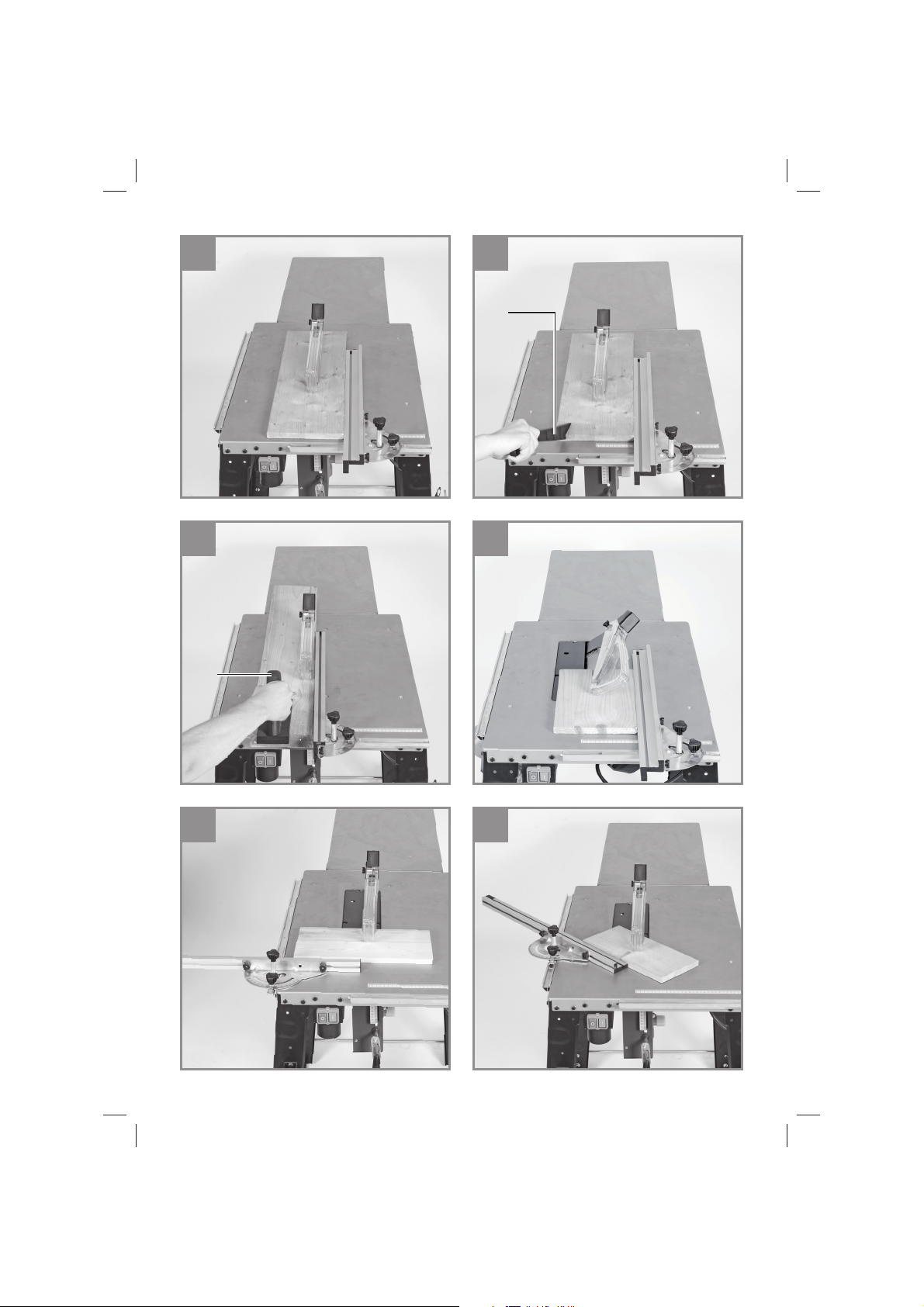

8.1Ausführen von Längsschnitten (Abb. 17)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die flache Seite auf dem Sägetisch (1) aufliegt.

Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden.

Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

•Parallelanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.)

•Säge einschalten

•Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4) schieben.

•Seitliche Führung mit der Hand nur bis zur Schutzhaubenvorderkante.

•Werkstück immer bis zum Ende des Spaltkeils (5) durchschieben.

•Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.

•Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

8.1.1 Schneiden schmaler Werkstücke (Abb. 18)

Längsschnitte von Werkstücken mit einer Breite von weniger als 150 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (3) durchgeführt werden.Schiebestock ist im Lieferumfang enthalten.Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.2 Schneiden sehr schmaler Werkstücke

•	(Abb. 19)
	Für Längsschnitte von sehr schmalen
	Werkstücken mit einer Breite von 50 mm und
	weniger ist unbedingt ein Schiebeholz/Schie-
•	beblock (10) zu verwenden.
	Dabei ist die niedrige Führungsfläche des
	Parallelanschlages zu bevorzugen.
•	Schiebeblock (10) ist im Lieferumfang ent-
	halten.
•	Verschlissenes Schiebeholz/Schiebeblock
	rechtzeitig ersetzen.

D

8.2 Ausführen von Schrägschnitten (Abb. 16/20)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchgeführt.

•Sägeblatt (4) auf das gewünschte Winkelmaß einstellen. (siehe 7.5.)

•Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3)

•Schnitt entsprechend der Werkstückbreite durchführen (siehe 8.1.1 und 8.1.2)

8.3Ausführung von Querschnitten (Abb. 21, 27)

Querschnitte werden grundsätzlich unter der Verwendung des Halters (24) zusammen mit der Anschlagschiene (23) als Queranschlag (siehe 7.4) durchgeführt, zusätzlich können Querschnitte auch mit dem Zubehör-Schiebeschlitten als Queranschlag (siehe 7.6) durchgeführt werden. Hierbei wird ein Werkstück in seiner Querrichtung durchschnitten.

•Queranschlag bzw. Zubehör-Schiebeschlitten auf das gewünschte Winkelmaß einstellen (siehe 7.4 bzw. 7.6).

•Werkstück fest gegen die Anschlagschiene (23 bzw. 101) drücken.

•Säge einschalten.

•Queranschlag bzw. Zubehör-Schiebeschlitten und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt auszuführen.

•Warnung! Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.

•Queranschlag bzw. Zubehör-Schiebeschlitten immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.

•Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

9.Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

- 21 -

Anl_TC_TS_315_U_SPK9-1.indb 21

23.03.2020 09:16:54

D

9.1	Reinigung
•	Halten Sie Schutzvorrichtungen, Luftschlitze
	und Motorengehäuse so staubund schmutz-
	frei wie möglich. Reiben Sie das Gerät mit
	einem sauberen Tuch ab oder blasen Sie es
•	mit Druckluft bei niedrigem Druck aus.
	Wir empfehlen, dass Sie das Gerät direkt
	nach jeder Benutzung reinigen.
•	Reinigen Sie das Gerät regelmäßig mit einem
	feuchten Tuch und etwas Schmierseife. Ver-
	wenden Sie keine Reinigungsoder Lösungs-
	mittel; diese könnten die Kunststoffteile des
	Gerätes angreifen. Achten Sie darauf, dass
	kein Wasser in das Geräteinnere gelangen
	kann. Das Eindringen von Wasser in ein Elek-
	trogerät erhöht das Risiko eines elektrischen
	Schlages.

9.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

9.3 Ersatzteilund Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

•Typ des Gerätes

•Artikelnummer des Gerätes

•Ident-Nummer des Gerätes

•Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von

! www.kwb.eu [e-mail]

9.4 Transport

Transportieren Sie die Maschine nur durch Anheben am Sägetisch und an den Handgri en (42). Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

Für den Transport mit verbautem Schiebeschlitten (Sonderzubehör) muss der Schiebeschlitten mit der Feststellschraube (117) fixiert werden, damit dieser in einer Position bleibt und nicht verrutschen kann.

9.5 Weitere Wartungshinweise

Prüfen Sie vor jeder Benutzung

•dass der Ein-/Ausschalter die Maschine sicher ausschalten kann.

•die Bremszeit nach dem Ausschalten (<10 Sekunden)

Sollte der Ein-/ Ausschalter defekt sein oder die Bremszeit über 10 Sekunden liegen, verwenden Sie die Maschine nicht weiter und wenden Sie sich an den Kundendienst.

Platzieren Sie während Transport, Montage, Demontage, Unbrauchbarmachung und Verschrottung die Maschine stets auf festem Untergrund, so dass sie nicht in einer unkontrollierten Art und Weise kippen oder umfallen oder sich bewegen kann.

10.Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto und ist somit wieder verwendbar oder kann dem Rohsto kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststo e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

- 22 -

Anl_TC_TS_315_U_SPK9-1.indb 22

23.03.2020 09:16:54

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeau orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaftsund Abfallgesetze durchführt. Nicht betro en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 23 -

Anl_TC_TS_315_U_SPK9-1.indb 23

23.03.2020 09:16:54

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteilund Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie	Beispiel
Verschleißteile*	Kohlebürsten, Keilriemen, Tischeinlage,
	Schiebestock
Verbrauchsmaterial/ Verbrauchsteile*	Sägeblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

•Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

- 24 -

Anl_TC_TS_315_U_SPK9-1.indb 24

23.03.2020 09:16:55

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1.Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2.Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Materialoder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerksoder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3.Von unserer Garantie ausgenommen sind:

-Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungsund Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.

-Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

-Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4.Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5.Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchsund Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 25 -

Anl_TC_TS_315_U_SPK9-1.indb 25

23.03.2020 09:16:55

D

Sehr geehrte Kundin, sehr geehrter Kunde,

um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

•

•

•

•

•

•

•

Ersatzteile bestellen Aktuelle Preisauskünfte

Verfügbarkeiten der Ersatzteile Servicestellen Vorort für Benzingeräte Defekte Geräte anmelden

Garantieverlängerungen (nur bei bestimmten Geräten) Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 26 -

Anl_TC_TS_315_U_SPK9-1.indb 26

23.03.2020 09:16:55

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-mu s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of sight.

Caution! Risk of injury! Do not reach into the running saw blade.

Overload switch

- 27 -

Anl_TC_TS_315_U_SPK9-1.indb 27

23.03.2020 09:16:56

GB

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger!

Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, fire and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

2. Layout and items supplied

2.1 Layout

2.1.1 Bench-type circular saw (Figs. 1-19)

1.Saw table

2.Saw blade guard

3.Push stick

4.Blade

5.Splitter

6.Table insert

7.Complete parallel stop

8.Hand wheel

9.Adjusting and locking grip

10.Push block

11.On/O switch

12.Locking grip for cutting width

13.Rubber foot

14.Gap

15.Screw for saw blade guard

16.Extractor adapter

17.Countersunk head screw

18.Hole (splitter)

19.Fastening screw

20.Locking grip for cutting angle

21.Chassis

22.Scale for parallel stop

23.Stop rail

24.Holder

25.Slot (upright)

26.Knurled screw

27.Slot (flat)

28.Guide rail for parallel stop

29.Leg

30.Cross strut

31.Longitudinal strut

32.Hexagon screw

33.Face spanner

34.Tool hook

35.Washer

36.Spring washer

37.16/19mm ring wrench

38.Nut

39.Table length extension

40.Saw blade flange

41.Guide rail system for cross stop

42.Handle

43.Strut for table length extension

44.Housing

45.Scale for saw blade angle

46.Pointer for saw blade angle

47.Adjusting screw

48.Locking grip for saw blade guard

49.Screw for extractor adapter

50.Cover for extractor adapter

51.Cap on saw blade guard

52.Overload switch

2.1.2 Slide

(Special accessories – slide: for

TC-TS 315 U (Art. No.: 43.405.56) not supplied.) (Figs. 24-26)

100.Slide plate with scale

101.Stop rail with profile

102.Guide rail system

103.Angle (rear)

104.Angle (front)

105.Stop for cross cutting

106.Clamping lever for angle setting

107.Hexagon screw (large)

108.Washer, large

109.Self-locking nut

110.Socket head screw

111.Locking grip

112.Hexagon screw (small)

113.Washer (small)

114.Spring washer (small)

115.Nut (small)

116.Washer (medium)

117.Locking screw

- 28 -

Anl_TC_TS_315_U_SPK9-1.indb 28

23.03.2020 09:16:56

GB

2.2 Items supplied

Please check that the article is complete as specified in the scope of delivery. If parts are missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

•Open the packaging and take out the equipment with care.

•Remove the packaging material and any packaging and/or transportation braces (if available).

•Check to see if all items are supplied.

•Inspect the equipment and accessories for transport damage.

•If possible, please keep the packaging until the end of the guarantee period.

Danger!

The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or su ocating!

2.2.1 Bench-type circular saw

•Saw blade guard

•Push stick

•Splitter

•Push block

•Locking grip for cutting width

•Rubber foot (4x)

•Screw for saw blade guard

•Extractor adapter

•Locking grip for cutting angle

•Chassis

•Stop rail

•Holder

•Leg (4x)

•Cross strut (2x)

•Longitudinal strut (2x)

•Hex screw (58x)

•Face spanner

•Tool hook

•Washer (112x)

•Spring washer (58x)

•16/19mm ring wrench

•Nut (58x)

•Table length extension

•Handle (2x)

•Strut for table length extension (2x)

•Screw for extractor adapter (4x)

•Cover for extractor adapter

•Original operating instructions

•Safety information

2.2.2 Items supplied

(Special accessories – slide: for TC-TS 315 U (Art. No.: 43.405.56) not supplied.):

•Slide plate with scale

•Stop rail with profile

•Guide rail system

•Angle (rear)

•Angle (front)

•Clamping lever for angle setting

•Hexagon screw (large)

•Washer (large) (2x)

•Self-locking nut

•Socket head screw (2x)

•Locking grip (2x)

•Hexagon screw (small) (8x)

•Washer (small) (12x)

•Spring washer (small) (8x)

•Nut (small) (4x)

•Washer (medium)

3. Proper use

The bench-type circular saw is designed for the slitting and cross-cutting (only with the cross stop) of all types of timber commensurate with the machine‘s size. The equipment is not to be used for cutting any type of round wood.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

The equipment is to be operated only with suitable saw blades (saw blades made of HM or CV) It is prohibited to use any type of HSS saw blade and cutting-o wheel.

To use the equipment properly you must also observe the safety information, the assembly instructions and the operating instructions to be found in this manual.

All persons who use and service the equipment

- 29 -

Anl_TC_TS_315_U_SPK9-1.indb 29

23.03.2020 09:16:56

GB

have to be acquainted with these operating instructions and must be informed about the equipment‘s potential hazards. It is also imperative to observe the accident prevention regulations in force in your area. The same applies for the general rules of health and safety at work.

The manufacturer will not be liable for any changes made to the equipment nor for any damage resulting from such changes. Even when the equipment is used as prescribed it is still impossible to eliminate certain residual risk factors.

The following hazards may arise in connection with the machine‘s construction and design:

•Contact with the saw blade in the uncovered saw zone.

•Reaching into the running saw blade (cut injuries).

•Kick-back of workpieces and parts of workpieces.

•Saw blade fracturing.

•Catapulting of faulty carbide tips from the saw blade.

•Damage to hearing if essential ear-muffs are not used.

•Harmful emissions of wood dust when used in closed rooms.

4. Technical data

AC motor ..................................	220-240V ~ 50Hz
Power P ......................................	S6 40% 2000 W
Idle speed n0 ........................................	2950 rpm
Carbide saw blade ..........	Ø 315 x Ø 30 x 2.8 mm
Number of teeth ...............................................	40
Table size ......................................	800 x 550 mm
Table length extension ..................	740 x 400 mm
Cutting height max............................	85 mm / 90°
Height........................................................adjustment	55 mm / 45°
	infinite 0 - 85 mm
Tilting saw blade ..........................	infinite 0° - 45°
Max. workpiece width .................................	1.6 m
Extractor connection .......................	Ø100/36 mm
Weight without slide ......................	approx. 52 kg
Weight with slide ...........................	approx. 57 kg
Protection class: .................................................	I
Thickness of the splitter: .........................	2.5 mm

Operating mode S6 40%: Continuous operation with idling (cycle time 10 minutes). To ensure that the motor does not become excessively hot, it may only be operated for 40% of the cycle at the

specified rating and must then be allowed to idle for 60% of the cycle.

Danger!

Sound and vibration

Sound and vibration values were measured in accordance with EN 1870-19.

Operation	95,1 dB(A)
LpA sound pressure level
KpA uncertainty ........................................	3 dB(A)
LWA sound power level .....................	109,1 dB(A)
KWA uncertainty ........................................	3 dB(A)

The quoted values are emission values and not necessarily reliable workplace values. Although there is a correlation between emission and immission levels it is impossible to draw any certain conclusions as to the need for additional precautions. Factors with a potential influence on the actual immission level at the workplace include the duration of impact, the type of room, and other sources of noise etc., e.g. the number of machines and other neighboring operations. Reliable workplace values may also vary from country to country. With this information the user should at least be able to make a better assessment of the dangers and risks involved.

Wear ear-mu s.

The impact of noise can cause damage to hearing.

Keep the noise emissions and vibrations to a minimum.

•Only use appliances which are in perfect working order.

•Service and clean the appliance regularly.

•Adapt your working style to suit the appliance.

•Do not overload the appliance.

•Have the appliance serviced whenever necessary.

•Switch the appliance off when it is not in use.

Caution! Residual risks

Even if you use this electric power tool in accordance with instructions, certain residual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:

1.Lung damage if no suitable protective dust mask is used.

2.Damage to hearing if no suitable ear protection is used.

- 30 -

Anl_TC_TS_315_U_SPK9-1.indb 30

23.03.2020 09:16:56
