*9000512210* 9000512210 K |
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
||||||||||
Ú Installation instructions |
î Инструкция по монтажу |
|||||||||||||||
ë Instrukcja montażu |
ô Montaj kılavuzu |
|||||||||||||||
í Instrucţiuni de montaj |
õ Інструкція з монтажу |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
en
Safety precautions
Read the appliance instructions before installing and using.
The graphics in these Assembly instructions are given as a guide only.
The manufacturer is exempt from all liability if this manual's requirements are not complied with.
All operations relating to installation, regulation and conversion to other gas types must be carried out by an authorised installation engineer, respecting all applicable regulations, standards and the specifications of the local gas and electricity providers.
You are recommended to contact the Technical Assistance Service to convert to another gas type.
Before you begin, turn off the appliance's electricity and gas supply.
This appliance has been designed for home use only, not for commercial or professional use. This appliance cannot be installed on yachts or in caravans. The warranty will only be valid if the appliance is used for the purpose for which it was designed.
Before installing, check that local distribution conditions (gas type and pressure) and the appliance's adjustment are compatible (see table I). The appliance's adjustment conditions are written on the label or the specifications plate.
This appliance can only be installed in a well-ventilated place in accordance with existing regulations and ventilation specifications. The appliance must not be connected to a combustion product removal device.
The supply cable must be attached to the unit to prevent it from touching hot parts of the oven or hob.
Appliances with electrical supply must be earthed.
Do not tamper with the appliance's interior. If necessary, call our Technical Assistance Service.
Before installing
This appliance is class 3 type, according to the EN 30-1-1 regulation for gas appliances: built-in appliance.
The units next to the appliance must be made of non-flammable materials. The laminated covering and glue for adhering it must be heat resistant.
This appliance cannot be installed above fridges, washing machines, dishwashers or similar.
An oven must have forced ventilation to install a hob above it. Check the dimensions of the oven in the installation manual.
If an extractor fan is installed, you must follow the installation manual's instructions, always keeping a minimum distance of 650 mm to the hob.

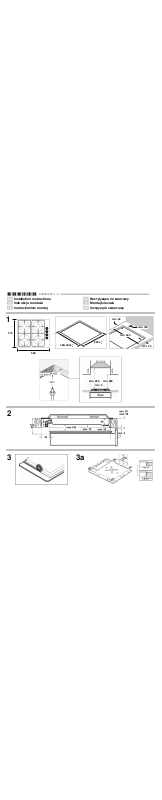

Preparation of the kitchen unit (fig. 1-2)
Make an appropriate size cut in the work surface.
If the hob is electric or mixed (gas and electricity) and there is no oven below, place a non-flammable separator (e.g. metal or plywood) 10 mm from the bottom of the hob. This will prevent access to the base of the hob.If the hob is gas, it is recommendable to place the separator at the same distance.
On wood work surfaces, varnish the cutting surfaces with a special glue. This protects them from moisture which could collect under the work surface.
Installation of appliance
Depending on the model, the adhesive seal may be factoryfitted. If this is the case, it should not be removed under any circumstances, since the adhesive seal prevents leaks. If the seal has not been factory-fitted, apply it to the underside of the hob. Fig. 3.
Fitting the appliance onto the kitchen unit:
1.Remove the clips from the accessory bag and screw them into the position indicated so that they can turn freely.
2.Insert and centre the hob.
Press the sides of the hob until it is supported around its entire perimeter.
3.Turn the clips and tighten them fully.
The position of the clips depends on how thick the work surface is. Fig. 3a.
Removal of hob
Turn off the appliance's electricity and gas supply.
Unscrew the clips and proceed in the reverse order to installation.
Gas connection (fig. 4)
The end of the inlet connection point of the gas hob has a 1/2” (20.955 mm) thread that allows for:
■fixed connection.
■connection using a flexible metal pipe (L min. 1 m - max. 3 m).
The watertight seal (034308) supplied must be inserted between the manifold outlet and the gas supply.
You must prevent the pipe from coming into contact with moving parts of the kitchen unit (for example, a drawer) and prevent access to any spaces which might become obstructed.
If you need to connect the gas supply horizontally, our Technical Assistance Service can supply you with an L-tube (code 173018) and a seal (code 034308).
Do not move the L-tube from the factory-fitted position, regardless of the connection type.
ã=Danger of leaks!
If any connection is handled, check the seal.
The manufacturer is not liable for any connection leaking, after being handled.
Electric connection (fig. 5)
Check that the voltage and power of the appliance are compatible with the electrical installation.
The hobs are supplied with a power cable with or without a wall socket plug.
Provide an omnipolar cut-off switch with a minimum contact opening of 3 mm (except for plug connections, if the user has access to it).
Appliances with plugs must only be connected to sockets that have earth wires correctly installed.
This appliance is type “Y”: the supply cable can only be changed by the Technical Assistance Service and not the user. The cable type and minimum cross-section must be respected.
Changing the gas type
If the country's regulations allow, this appliance can be adapted to other types of gas (see specifications plate). The components required for this are in the transformation kit supplied (depending on the model) or are available from our Technical Assistance Service. The following steps should be taken:
A) Changing the nozzles (fig. 6):
1.Remove the pan supports, burner caps and diffusers.
2.Change the nozzles using the spanner provided by our Technical Assistance Service (code 340847 or 340808 for double-flame burners), see table II, taking special care to ensure that the nozzle does not fall when it is removed from or fitted to the burner.
Ensure that it is completely tightened in order to guarantee the seal.
Primary air adjustment is not necessary with these burners.
3.Position the diffusers and burner caps on the corresponding rings. The pan supports must also be positioned correctly.
B) Adjusting the taps
1.Set the control knobs to minimum.
2.Remove the control knobs from the taps. Fig. 7.
It has a flexible rubber valve reinforcing ring. Simply press on this seal with the tip of a screwdriver to allow access to the tap adjusting screw. Fig. 7a. Never remove the valve reinforcing ring.
3.Adjust the minimum ring setting by turning the by-pass screw using a flat head screwdriver.
Depending on the gas to which your appliance is going to be adapted, see table III, carry out the corresponding action:
A:firmly tighten the by-pass screws.
B:loosen the by-pass screws until the gas flow from the burners is correct: when adjusting the control knob between maximum and minimum, the burner does not go out, nor is there a flame backdraught created.
C:the by-pass screws need to be changed by an authorised engineer.
D:do not touch the by-pass screws.
If the by-pass screw cannot be accessed, disassemble the grease drip tray, which is fitted to the hob with a series of screws. The following steps must be taken to remove it:
1.Remove all pan supports, burner caps, diffusers and control knobs.
2.Remove the screws from the burners.
3.To reinstall the appliance, proceed in the reverse order to disassembly.
All valve reinforcing rings must be in position to ensure watertightness. These devices are essential for the correct operation of the appliance as they prevent liquids and dirt from entering the appliance.
Never remove the tap spindle (Fig. 8). In the event of a malfunction, change the whole tap.
Caution!
After finishing, the sticker indicating the new type of gas must be placed close to the specifications plate.
pl
ë
Wskazówki dotyczące bezpieczeństwa
Przed przystąpieniem do instalacji i użytkowania urządzenia, należy zapoznać się z instrukcją.
Ilustracje przedstawione w niniejszej Instrukcji montażu służą wyłącznie jako przykład.
Producent nie ponosi jakiejkolwiek odpowiedzialności w przypadku, gdy zalecenia zawarte w niniejszej instrukcji nie są przestrzegane.
Wszystkie czynności związane z instalacją, regulacją i dostosowaniem urządzenia do innych rodzajów gazu powinny być wykonywane przez uprawnionego instalatora serwisu technicznego, z uwzględnieniem wszystkich norm i przepisów prawnych obowiązujących w danym kraju oraz zaleceń lokalnych dostawców energii elektrycznej i gazu.
W celu dostosowania urządzenia do zasilania innymi rodzajami gazu, zaleca się kontakt z naszym Serwisem Technicznym.
Przed wykonaniem jakiejkolwiek czynności należy odciąć zasilanie elektryczne i dopływ gazu do urządzenia.
Urządzenie zostało zaprojektowane wyłącznie do użytku domowego; niedozwolone jest jego użytkowanie w zastosowaniach handlowych lub profesjonalnych. Nie należy instalować urządzenia na jachtach ani w przyczepach kempingowych. Gwarancja będzie ważna wyłącznie w przypadku przestrzegania przewidzianego sposobu użytkowania urządzenia.
Przed instalacją urządzenia, należy upewnić się, że parametry gazu dostarczanego przez lokalnego dostawcę (rodzaj i ciśnienie gazu) są zgodne z wymaganymi dla urządzenia (patrz tabela I). Parametry urządzenia można odczytać z etykiety lub z tabliczki znamionowej.
To urządzenie może zostać zainstalowane wyłącznie w pomieszczeniu posiadającym dobrą wentylację, zgodnie z obowiązującymi przepisami i zarządzeniami w zakresie wentylacji. Nie należy podłączać urządzenia do sprzętu służącego do usuwania produktów spalania.
Przewód zasilający powinien zostać przymocowany do urządzenia w ten sposób, aby zapobiec jego zetknięciu z gorącymi częściami piekarnika lub płyty kuchenki.
Urządzenia korzystające z zasilania elektrycznego powinny obowiązkowo posiadać uziemienie.
Nie należy wykonywać żadnych czynności we wnętrzu urządzenia. W razie potrzeby należy skontaktować się z naszym Serwisem Technicznym.
Przed zainstalowaniem
Urządzenie spełnia wymogi klasy 3, zgodnie z normą EN 30-1-1 dotyczącą urządzeń gazowych: urządzenie do zabudowy.
Meble znajdujące się w pobliżu urządzenia powinny być wykonane z materiałów niepalnych. Pokrycia z laminatu oraz klej używany do ich zamocowania powinny być odporne na wysoką temperaturę.
Urządzenie nie może być instalowane na lodówkach, pralkach, zmywarkach lub podobnym sprzęcie.
Aby móc zainstalować płytę kuchenki na piekarniku, piekarnik powinien być wyposażony w system wymuszonej wentylacji.
Sprawdzić wymiary piekarnika w instrukcji montażu.
W czasie instalacji wyciągu kuchennego, należy przestrzegać zaleceń zawartych w jego instrukcji montażu i zachować minimalną odległość 650 mm w pionie od płyty kuchenki.
Przygotowanie mebla (rys. 1-2)
Wykonać w blacie wycięcie o podanych wymiarach.
Jeżeli pod elektryczną lub mieszaną (gazowo-elektryczną) płytą kuchenki nie jest zainstalowany piekarnik, należy zastosować element oddzielający z materiału niepalnego, na przykład ze sklejki lub z metalu, w odległości 10 mm od podstawy zabudowy płyty kuchenki. W ten sposób uniemożliwia się dostęp do dolnej części płyty.W przypadku płyty kuchenki gazowej, zalecane jest umieszczenie elementu oddzielającego w tej samej odległości.
W blatach wykonanych z drewna, należy powlec powierzchnie cięcia specjalnym klejem, w celu ochrony przed wilgocią.
Instalacja urządzenia
W zależności od modelu urządzenia, uszczelka samoprzylepna może zostać przymocowana fabrycznie. Nie należy jej wówczas w żadnym wypadku zdejmować, ponieważ uszczelka samoprzylepna zapobiega sączeniu. Jeżeli uszczelka nie została założona fabrycznie, należy ją nakleić na dolnym brzegu płyty kuchenki. Rys. 3.
W celu zamocowania urządzenia w meblu:
1.Wyjąć uchwyty z torebki z akcesoriami i przykręcić we wskazanym położeniu, tak by mogły swobodnie się obracać.
2.Wsunąć płytę kuchenki i ustawić centralnie w wycięciu mebla.
Przycisnąć brzegi płyty kuchenki w ten sposób, aby całym swoim obwodem spoczywała na podstawie.
3.Obrócić uchwyty i docisnąć je do końca.
Położenie uchwytów zależy od grubości blatu. Rys. 3a.
Demontaż płyty kuchenki
Odłączyć urządzenie od prądu i odciąć dopływ gazu.
Odkręcić uchwyty i wykonać czynności montażu w odwrotnej kolejności.
Podłączanie gazu (rys. 4)
Zakończenie kolektora wejściowego płyty kuchenki gazowej jest wyposażone w złącze kolankowe z gwintem o wymiarze 1/2” (20,955 mm), które umożliwia:
■sztywne połączenie
■połączenie za pomocą elastycznego przewodu z metalu (L min. 1 m - max. 3 m).
Niezbędne jest założenie dostarczonej uszczelki (034308) między wyjście kolektora a przewód doprowadzający gaz.
Należy zapobiec stykaniu się przewodu z ruchomymi częściami zabudowy (na przykład szufladą) i przechodzeniu przez miejsca, które mogą zostać zajęte przez blokujące przestrzeń przedmioty.
Jeśli wymagane jest wykonanie poziomego podłączenia gazu, nasz Serwis Techniczny oferuje odpowiednie złącze kolankowe (kod produktu 173018) i uszczelkę (kod produktu 034308).
Bez względu na rodzaj połączenia, nie należy nigdy poruszać ani obracać złączem kolankowym, zmieniając jego położenie fabryczne.
ã=Niebezpieczeństwo ulatniania się gazu!
Po przeprowadzeniu jakichkolwiek czynności przy elementach podłączenia gazu, należy sprawdzić szczelność połączeń.
Producent nie ponosi odpowiedzialności w przypadku, gdy połączenie utraci szczelność na skutek wykonanych operacji.
Podłączanie prądu (rys. 5)
Upewnić się, że parametry urządzenia są zgodne z napięciem i mocą instalacji elektrycznej.
Płyty kuchenki są dostarczane wraz z przewodem zasilania zaopatrzonym we wtyczkę lub bez niej.
Należy pamiętać o wielobiegunowym wyłączniku odcinającym zasilanie z przynajmniej 3-milimetrowym odstępem stykowym (nie dotyczy podłączenia za pomocą wtyczki, gdy jest ona dostępna dla użytkownika).
Urządzenia wyposażone we wtyczkę można podłączać wyłącznie do puszek z gniazdkiem posiadających prawidłowo zainstalowane uziemienie.
Jest to urządzenie typu “Y”: przewód wejściowy nie może być wymieniany przez użytkownika, lecz wyłącznie przez Serwis Techniczny. Należy zachować odpowiedni rodzaj przewodu oraz minimalny przekrój.
Zmiana rodzaju gazu
Jeśli zezwalają na to przepisy obowiązujące w danym kraju, urządzenie można dostosować do zasilania innymi rodzajami
