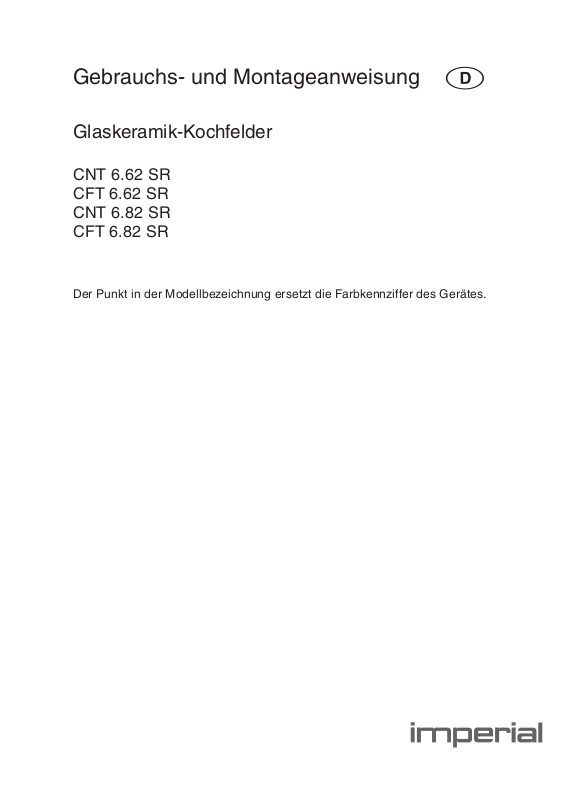

Gebrauchsund Montageanweisung D
Glaskeramik-Kochfelder
CNT 6.62 SR
CFT 6.62 SR
CNT 6.82 SR
CFT 6.82 SR
Der Punkt in der Modellbezeichnung ersetzt die Farbkennziffer des Gerätes.
Inhalt
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 CNT 6462 SR / CFT 6462 SR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 CNT 6482 SR / CFT 6482 SR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Kochzonensteuerung und -anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Kochzonendaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Aktiver Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Vor dem ersten Benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Vorinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Erste Reinigung und erstes Aufheizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Sensorschaltfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Einstellbereiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Zuschalten des zweiten Heizkreises . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Ausschalten und Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Kochgeschirr auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Tipps zum Energiesparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Sicherheitseinrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Verriegelung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Sicherheitsabschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Überhitzungsschutz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Was tun, wenn ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Kundendienst, Typenschild. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2
Inhalt
Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Sicherheitshinweise zum Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Rahmenkochfelder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Flächenbündige Kochfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Schutzboden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Dichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Anschlussleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 Anschlussschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
3
Gerätebeschreibung
CNT 6462 SR / CFT 6462 SR
Kochfeld
ac Zweikreis-Kochzonen
bd Einkreis-Kochzonen
e Bedienfeld
Bedienfeld
Sensorschaltfelder für:
f Verriegelung
g EIN/AUS des Kochfeldes h Kochzonensteuerung
i Zuschaltung des zweiten Heizkreises
Kontrollleuchten für:
j Zuschaltung des zweiten Heizkreises k Verriegelung
4
Gerätebeschreibung
CNT 6482 SR / CFT 6482 SR
Kochfeld
a Zweikreis-Kochzone
bd Einkreis-Kochzonen
c Multi-Zone
e Bedienfeld
Bedienfeld
Sensorschaltfelder für:
f Verriegelung
g EIN/AUS des Kochfeldes h Kochzonensteuerung
i Zuschaltung des zweiten Heizkreises
Kontrollleuchten für:
j Zuschaltung des zweiten Heizkreises k Verriegelung
5
Gerätebeschreibung
Kochzonensteuerung und -anzeige
l Kochzonensymbol
mAnzeige:
0 = Betriebsbereitschaft der Kochzone
1 bis 9 = Leistungsstufe H = Restwärme
F = Fehlermeldung (siehe Kapitel "Sicherheitsabschaltung")
n Kontrollleuchte für Ankochautomatik
o Sensorschaltfelder zum Einstellen der Leistungsstufe
Kochzonendaten
|
|
|
|
|
Kochzone |
CNT 6462 SR / CFT 6462 SR |
CNT 6482 SR / CFT 6482 SR |
||
|
C in cm |
Leistung in Watt |
C in cm |
Leistung in Watt |
|
|
bei 230 V |
|
bei 230 V |
t |
14,5 / 21,0 |
1000 / 2000 |
12,0 / 21,0 |
750 / 2200 |
|
|
|
|
|
q |
14,5 |
1200 |
14,5 |
1200 |
|
|
|
|
|
r |
12,0 / 18,0 |
700 / 1700 |
17,0 / |
1500 / 2400 |
|
|
|
17,0 x 26,5 |
|
|
|
|
|
|
s |
14,5 |
1200 |
18,0 |
1800 |
|
|
|
|
|
|
|
Gesamt: 6100 |
|
Gesamt: 7600 |
|
|
|
|
|
|
|
|
|
|
6
Sicherheitshinweise und Warnungen
Technische Sicherheit
Das Gerät darf nur von einer Elektrofachkraft eingebaut und ange-
schlossen werden. Beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig einhält. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet,
wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist.
Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.
Der Anschluss des Gerätes an das Elektronetz darf nicht über eine
Verlängerungsleitung erfolgen. Verlängerungsleitungen gewähren nicht die nötige Sicherheit des Gerätes.
Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.
Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.
Nur bei Facettenkochfeldern (mit geschliffenem Glasrand):
In den ersten Tagen nach dem Einbau kann noch ein kleiner Spalt zwischen Kochfeld und Arbeitsplatte sichtbar sein. Er wird sich durch die Benutzung verringern. Die elektrische Sicherheit Ihres Gerätes ist trotz des kleinen Spaltes stets gewährleistet.
7
Sicherheitshinweise und Warnungen
Sachgemäßer Gebrauch
Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsan-
weisung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihrem Gerät.
Benutzen Sie das Gerät nur im eingebauten Zustand. Nur so ist si-
chergestellt, dass Sie nicht mit Strom führenden Teilen in Berührung kommen.
Dieses Gerät ist nur für die Verwendung im Haushalt, nicht für ge-
werbliche Zwecke bestimmt.
Benutzen Sie das Gerät nur zur Zubereitung von Speisen. Andere An-
wendungsarten sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Verwenden Sie das Gerät nicht zum Heizen von Räumen. Durch
die hohen Temperaturen können leicht entzündliche Gegenstände in der Nähe zu brennen beginnen. Darüber hinaus würde sich die Lebensdauer des Gerätes verringern.
Bei längerer, intensiver Benutzung des Gerätes kann sich das Bedien-
feld erwärmen. Dies ist ein normaler Vorgang, keine Fehlfunktion.
8
Sicherheitshinweise und Warnungen
Kinder im Haushalt
Nutzen Sie die Verriegelung, damit Kinder das Gerät nicht unbeauf-
sichtigt einschalten oder Einstellungen ändern können.
Das Gerät ist für die Benutzung durch Erwachsene bestimmt, die
den Inhalt dieser Gebrauchsanweisung genau kennen. Kinder können die Gefahren, die im Umgang mit dem Gerät bestehen, oft nicht ausreichend erkennen. Sorgen Sie daher für die nötige Beaufsichtigung der Kinder.
Ältere Kinder dürfen das Gerät nur benutzen, wenn ihnen die Bedie-
nung so erklärt wurde, dass sie das Gerät sicher handhaben und mögliche Gefahren einer falschen Bedienung erkennen können.
Lassen Sie Kinder nicht mit dem Gerät spielen.
Das Gerät wird bei Betrieb heiß und bleibt es noch einige Zeit nach
dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein
könnten, in Stauräumen über oder hinter dem Gerät auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungsgefahr!
Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heiße
Töpfe und Pfannen herunterzuziehen. Es besteht Verbrennungsund Verbrühungsgefahr! Ein spezielles Kinderschutzgitter (im Fachhandel erhältlich) reduziert die Gefahr.
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reich-
weite von Kindern auf und entsorgen Sie sie so schnell wie möglich.
Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführenden elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstel-
len.
9
Sicherheitshinweise und Warnungen
Schutz des Gerätes vor Beschädigungen
Achten Sie darauf, dass keine Gegenstände oder Kochgeschirre auf
die Glaskeramikfläche fallen. Auch leichte Gegenstände (z. B. Salzstreuer) können Risse oder Brüche in der Glaskeramikscheibe verursachen.
Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem Boden (z. B. aus Guss) oder mit Graten. Diese können die Glaskeramikscheibe
verkratzen. Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
Vermeiden Sie, dass Zucker in fester oder flüssiger Form, Kunststoff oder Alufolie auf die heißen Kochzonen gelangen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Erkalten Risse, Brüche oder andere bleibende Veränderungen in der Glaskeramikscheibe verursachen. Sind die oben
genannten Stoffe versehentlich doch auf die heißen Kochzonen gelangt, schalten Sie das Gerät bitte aus und entfernen Sie sie sofort, also im heißen Zustand, mit einem Glasschaber. Vorsicht:
Da die Kochzonen heiß sind, besteht Verbrennungsgefahr!
Die Kochzonen anschließend im kalten Zustand nachreinigen.
Um das Einbrennen von Rückständen zu vermeiden, entfernen Sie
Verschmutzungen so schnell wie möglich und achten Sie beim Aufsetzen von Kochgeschirr darauf, dass der Geschirrboden sauber, fettfrei und trocken ist.
Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der
Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
Verwenden Sie kein Geschirr mit zu dünnem Boden und erhitzen Sie
niemals Geschirr ohne Inhalt, es sei denn, der Geschirrhersteller erlaubt diese Anwendung ausdrücklich. Bei Nichtbeachtung kann das Kochfeld beschädigt werden.
Stellen Sie keinesfalls heiße Töpfe oder Pfannen im Bereich des Be-
dienfeldes ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.
10
Sicherheitshinweise und Warnungen
Schutz vor Verbrennungen und Verbrühungen
Das Gerät wird bei Betrieb heiß und bleibt es auch noch einige Zeit
nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr.
Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit wärmeisolierten Handschuhen, Topflappen
oder Ähnlichem. Achten Sie darauf, dass diese Textilien nicht nass oder feucht sind. Dadurch wird ihre Wärmeleitfähigkeit erhöht, und es kann zu Verbrennungen kommen.
Erhitzen Sie keine geschlossenen Behälter, z. B. Konservendosen,
auf den Kochzonen. Durch den entstehenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsund Verbrühungsgefahr!
Benutzen Sie das Gerät nicht als Ablagefläche. Bei versehentlichem
Einschalten oder vorhandener Restwärme besteht die Gefahr, dass das Ablagegut - je nach Material - sich erhitzt (Verbrennungsgefahr!), zu schmelzen oder zu brennen beginnt.
Decken Sie das Gerät nie mit einem Tuch oder einer Herdschutzfo-
lie ab. Bei versehentlichem Einschalten besteht Brandgefahr.
Lassen Sie das Gerät bei Arbeiten mit heißem Fett oder Öl nicht unbe-
aufsichtigt. Überhitztes Fett oder Öl kann sich entzünden und dabei sogar die Dunstabzugshaube in Brand setzen. Brandgefahr!
Sollte sich heißes Fett oder Öl dennoch einmal entzünden, versuchen Sie keinesfalls, mit Wasser zu löschen!
Ersticken Sie das Feuer, z. B. mit Hilfe eines Kochgeschirrdeckels, eines feuchten Geschirrtuches oder Ähnlichem.
Flambieren Sie niemals unter einer Dunstabzugshaube. Die Flammen
können die Dunstabzugshaube in Brand setzen.
11
Sicherheitshinweise und Warnungen
Bei einem Gerätedefekt
Sollten Sie einen Defekt des Gerätes feststellen, schalten Sie zuerst das Gerät und anschließend auch die
Sicherung aus. Schmelzsicherungen müssen ganz herausgedreht sein. Ist das Gerät nicht fest eingebaut und nicht fest angeschlossen, müssen Sie danach noch die Netzanschlussleitung vom Elektronetz trennen. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern, falls vorhanden, am Netzstecker. Benachrichtigen Sie den Kundendienst.
Sorgen Sie dafür, dass das Gerät vor Abschluss der Reparatur keine Verbindung zum Elektronetz hat.
Schalten Sie das Gerät auch bei Brüchen, Sprüngen oder Rissen in
der Glaskeramikscheibe sofort aus und trennen Sie es vom Elektronetz wie zuvor beschrieben. Andernfalls besteht Stromschlaggefahr!
Reparaturen dürfen nur von einer Elektrofachkraft durchgeführt werden. Unsachgemäße Reparaturen können erhebliche Gefahren für Sie bedeu-
ten und Schäden am Gerät nach sich ziehen. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.
Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst
besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Schutz vor weiteren Gefahren
Achten Sie beim Benutzen einer Steckdose in Gerätenähe darauf, dass die Netzanschlussleitung des jeweiligen Elektrogerätes nicht mit dem heißen Gerät in Berührung kommt. Die Leitungsisolierung könnte beschädigt
werden. Stromschlaggefahr!
Erhitzen Sie Speisen immer ausreichend. Evtl. vorhandene Keime in
den Speisen werden nur durch genügend hohe Temperaturen und eine ausreichend lange Einwirkzeit abgetötet.
Benutzen Sie kein Geschirr aus Kunststoff oder Alufolie. Es
schmilzt bei hohen Temperaturen. Darüber hinaus besteht Brandgefahr!
Gelangt ein Haustier auf das Kochfeld, kann es dabei ein Sensor-
schaltfeld berühren und dadurch eine Kochzone einschalten. Halten Sie deshalb Haustiere grundsätzlich vom Gerät fern.
Befindet sich unter dem Gerät eine Schublade, dürfen darin weder
Spraydosen noch leicht entzündliche Flüssigkeiten noch andere brennbare Materialien aufbewahrt werden. Eventuell vorhandene Besteckkästen müssen aus hitzebeständigem Material sein.
12
Aktiver Umweltschutz
Entsorgung der Verpackung
Die Verpackung ist nötig, da sie das Gerät vor Transportschäden schützt. Ihr Händler nimmt die Verpackung im Allgemeinen zurück. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoffcenters oder Recyclinghofes bei Ihrer Gemeindeoder Stadtverwaltung.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".
13
Vor dem ersten Benutzen
Vorinformationen
Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".
Wir empfehlen, die Telefonnummer des für Sie zuständigen Kundendienstes (siehe beigefügtes Adressenverzeichnis) im Kapitel "Kundendienst" zu notieren.
Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.
14
Vor dem ersten Benutzen
Erste Reinigung und erstes Aufheizen
Vor dem ersten Benutzen sollten Sie Ihr Gerät mit einem feuchten Tuch abwischen und danach trockenreiben.
Verwenden Sie zur Reinigung der Glaskeramikfläche kein Spülmittel, da dadurch bleibende bläuliche Verfärbungen entstehen können.
Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung.
Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.
15
Bedienung
Sensorschaltfelder
Das Bedienfeld Ihres GlaskeramikKochfeldes ist mit elektronischen Sensorschaltfeldern ausgestattet. Diese reagieren auf Fingerkontakt.
Sie bedienen die Kochzonen, indem Sie mit dem Finger die entsprechenden Sensorschaltfelder berühren. Jede Reaktion der Schaltfelder wird mit einem akustischen Signal quittiert.
Achten Sie darauf, nur die gewünschten Sensorschaltfelder mittig mit senkrechtem Finger zu berühren, und das Bedienfeld frei von Verschmutzungen und abgelegten Gegenständen zu halten. Die Schaltfelder reagieren andernfalls nicht, oder es kommt zu unbeabsichtigten Schaltvorgängen, ggf. sogar zum automatischen Abschalten des Kochfeldes (siehe Kapitel "Sicherheitsabschaltung").
Stellen Sie keinesfalls heißes Kochgeschirr auf den Schaltfeldern ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.
Einschalten
Sie müssen erst das Kochfeld und dann die gewünschte Kochzone einschalten.
So schalten Sie das Kochfeld ein:
^Berühren Sie das EIN-/AUS-Schalt- feld s.
In den Anzeigen aller Kochzonen erscheint eine 0. Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach wenigen Sekunden wieder ab.
So schalten Sie eine Kochzone ein:
^Stellen Sie durch Berühren der Schaltfelder - oder + die gewünschte Leistungsstufe zwischen 1 und 9 ein.
Falls Sie mit - beginnen, wählen Sie das Kochen mit Ankochautomatik (siehe Kapitel "Ankochautomatik"). Falls Sie mit + beginnen, wählen Sie das Kochen ohne Ankochautomatik.
Möchten Sie eine weitere Kochzone einschalten, bei der die 0 bereits erloschen ist, berühren Sie einmal kurz - oder +. Die 0 erscheint, und Sie können eine Leistungsstufe (mit oder ohne Ankochautomatik) wählen.
16
