HEIDENHAIN ND 1100 QUADRA-CHEK Quick Reference Manual

ND 1100
QUADRA-CHEK

Quick Reference Guide
Kurzanleitung
Guide de Démarrage rapide
Guida rapida
Guía rápida de referencia
Snabbreferensguide
Beknopte handleiding

Stručná referenční příručka

Guia de referência rápida
Krótka instrukcja

Краткое руководство
Hõzlõ Başvuru Kõlavuzu

クイックリファレンスガイド

快速參考手冊

Software Version

2.15.x

11/2009

ND 1100 QUADRA-CHEK

Front panel

Rear side

Side view

1

ND 1100 QUADRA-CHEK English

Setup

For detailed description, see www.heidenhain.de

Before Power up

Electrical connection

Line voltage: 100 V~ to 240 V~

(–15 % to +10 %)
Line frequency: 43 Hz to 63 Hz
Line fuse: T1600 mA, 250 V

5 x 20 mm

Power connector wiring

L: Line voltage (brown)
N: Neutral (blue)

Earth ground (yellow/green)

Danger of electrical shock!

Do not open the enclosure•
Never use 3-wire to 2-wire adapters •
or allow the ground connection to
the ND 1100 to be interrupted or
disconnected.

Caution

Changes to the power cable may be
made only by an electrical technician.

Caution

Do not connect encoders or other
equipment to the ND 1100 when the
power is on.

Safety Considerations

General accepted safety precautions
must be followed when operating the
ND 1100. Failure to observe these
precautions could result in damage to
the equipment, or injury to personnel.
It is understood that safety rules within
individual companies vary. If a confl ict
exists between the material contained
in this guide or the and the rules of a
company using this system, the more
stringent rules should take precedence.

Controls and Displays

A LCD screen
B

Soft keys: Change to support

functions

C

Axis keys: Zero or preset datums

D

Command keys: Control

measurement

E

Arrow cursor keys: Menu

navigation

F

Fast track keys: Programmable

for frequently used functions

G

Numeric keypad: Enter numeric

data

H

Send key: Transmit

measurement data to PC, USB
printer or USB drive

I

LCD on/off key: Turn LCD on or

off, clear data, datums and skew
alignments

Connections rear side

1 Power switch
2 Power connection with fuse
3

Ground (protective ground)

4

Encoder inputs, X, Y, Z, Q axis

for linear and rotary encoders.
Interface specifi ed at the time of
purchase.

5

RS-232-C interface for PC

connection. RS-232 cable must
not include crossovers.

6 Touch probe connector

(optional)

7 Unused

Connections side view

8

Audio out, for 3,5 mm

headphone /speaker jack,
monaural, 8 Ohm

9

USB type A interface for printer

or data storage

10

Remote accessory interface

RJ-45 for optional foot switch or
keypad accessory. Two optional
remote accessories can be used
simultaneously using an RJ-45
splitter.

Mounting

The ND 1100 is secured to the swivel
slots of the mounting stand or arm
mount by a shoulder screw, a cap
screw mount is shown and associated
washers.

Initial power up

Press the • POWER SWITCH to power
the ND 1100. The startup screen is
displayed.
Press the • FINISH key to display the
current axis positions on the DRO
screen.

Software setup

The operating parameters of the
ND 1100 must be confi gured prior
to using it for the fi rst time, and any
time measurement, reporting or
communication requirements change.

Settings will be retained until:

The data-backup battery is changed•
The data and settings are cleared•
Software upgrades are performed•

Caution

Setup parameters control the operation
of the ND 1100 and are password­protected. Only qualifi ed personnel
should be given password access to
setup screens.

Access setup menu1.

Press the MENU key and then press
the SETUP soft key. The setup menu is
displayed.

Very important
Please note
For your information

2

Preparing to probe position

Power up the ND 11001.

Check connections to the ND 1100.•
Press the • POWER SWITCH to power
the ND 1100. Then press the FINISH
key to display the DRO screen.

Find machine zero (otional)2.

Move the stage to cross reference
marks or fi nd hard stops if your system
was set up to establish machine zero at
startup.

Note:

A repeatable machine zero is required
when SLEC error correction is used.
Refer to the User’s Guide for detailed
information.

Select a unit of measure3.

Press the IN/MM soft key to toggle
between inches and mm.

Select a datum4.

Press the ABS/INC soft key to toggle
between absolute and incremental
datum.

Creating a datum

A current probe position can be zeroed
or preset to a value and then used as a
datum.

Zero a position1.

Move the crosshairs
or touch probe to the
desired datum position
and press an AXIS key to
zero the position on the
corresponding axis.

Preset a position2.

Move the crosshairs or touch probe to •
the desired datum position and press
the PRESET soft key.
Press the Axis key corresponding to •
the axis to be preset.
Enter a preset value and press the •
ENTER key.

Probing a position

Position is probed with crosshairs or
with a touch probe.

Probing with crosshairs1.

Move the stage to position the crosshairs
over the desired point. The position will
be shown on the LCD screen.

Probing with touch probe2.

Move the touch probe to the desired •
point. The position will be shown on
the LCD screen.
When• PRINT EDGES is enabled in the
PRINT setup screen, the position will
be printed upon touch probe contact.

Reporting Results

Press the SEND key to print
probed positions on a USB
printer or send position data
to a PC over the RS-232 serial
connection. The report format
is specifi ed in the PRINT Setup
screen.

Operation

ND 1100 QUADRA-CHEK

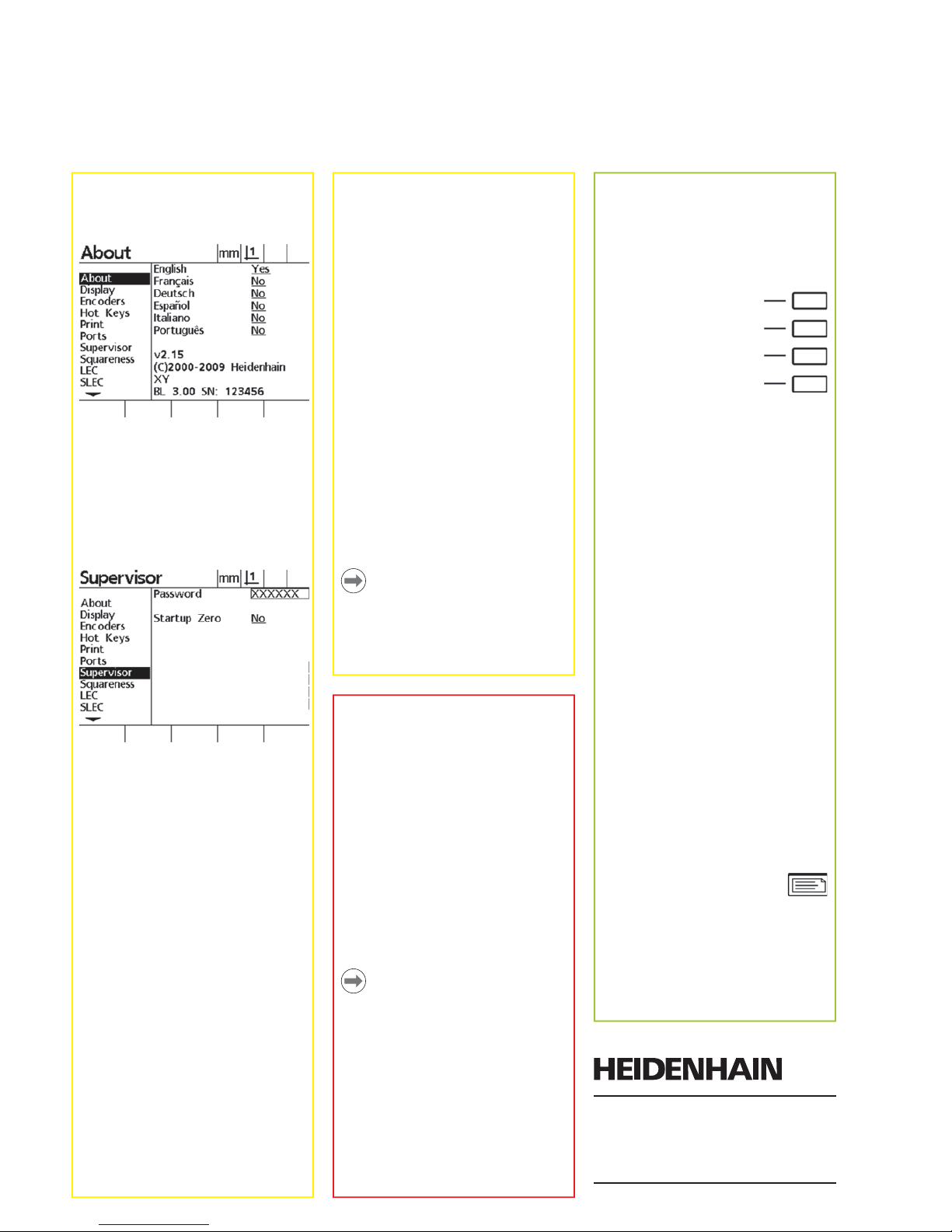

Setup

Select the language2.

Highlight the desired language fi eld
press the YES soft key and then press
the ENTER key.

Enter Password3.

Use the • ARROW CURSOR keys to
navigate to the SUPERVISOR setup
screen.
Highlight the • PASSWORD fi eld,
enter the password and then press
the ENTER key.
Enable • STARTUP ZERO if a machine
zero will be used for SLEC error
correction.

Encoder setup4.

Use the • ARROW CURSOR keys to
navigate to the ENCODERS setup
screen.
Select an axis and enter the required •
encoder parameters
Repeat setup for all axes.•

Touch probe printing (optional)5.

When touch probes are used, positions
can be printed upon probe contact.

Use the • ARROW CURSOR keys to
navigate to the PRINT setup screen.
Enter the desired edge detection •
parameters for printing axis position
when the probe makes contact.

Calibrate stage squareness6.

Align the squareness calibration •
artifact to the reference axis.
Press the • MENU soft key, press the
SETUP soft key and then navigate to
the Squareness screen.
Choose a • MASTER AXIS, enter the
calibration artifact ANGLE, and press
the TEACH soft key.
Follow instructions on the screen.•

Error correction7.

Linear and segmented linear error
correction methods can be used to
compensate for encoder and machine
errors. Refer to the ND 1100 User Guide
for instructions.

Measurement scaling8.

Linear measurement scaling can be
applied when measuring parts that
expand or shrink.

Press the • MENU soft key, press the
SETUP soft key and then navigate to
the SCALE FACTOR screen.
Enter the desired • MULTIPLIER,
highlight the ACTIVE fi eld and press
the YES soft key to enable scaling.

Display formatting9.

Press the • MENU soft key, press the
SETUP soft key and then navigate to
the DISPLAY SCREEN.
Enter the desired display resolutions •
and other parameters.

Note:

Many more setup functions are available
beyond the minimum parameters
discussed here. Refer to the ND 1100
User Guide for detailed instructions.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Deutsch

Einrichten

Eine genaue Beschreibung fi nden Sie unter www.heidenhain.de

Vor der Inbetriebnahme

Elektrischer Anschluss

Netzspannung: 100 V~ bis 240 V~

(–15 % bis +10 %)
Netzfrequenz: 43 bis 63 Hz
Netzsicherung: T1600 mA, 250 V

5 x 20 mm

Anschluss des Netzsteckers

L: Phase (braun)
N: Nullleiter (blau)

Schutzleiter (gelb/grün)

Stromschlaggefahr!

Gerät nicht öffnen!•
Schutzleiter darf nie unterbrochen •
sein, auch nicht bei Anschluss über
Adapter.

Achtung

Änderungen am Netzkabel nur durch
Elektrofachkraft!

Achtung

Keine Messgeräte oder anderen Geräte
anschließen, während die ND 1100
eingeschaltet ist.

Sicherheitsvorkehrungen

Für den Betrieb der ND 1100 gelten
die allgemein anerkannten Sicherheits­vorkehrungen. Nichtbeachtung dieser
Sicherheitsvorkehrungen kann Schäden
am Gerät oder Verletzungen zur Folge
haben. Die Sicherheitsvorschriften
können je nach Unternehmen variieren.
Im Falle eines Konfl ikts zwischen dem
Inhalt dieser Kurzanleitung und den
internen Regelungen eines Unterneh­mens, in dem dieses Gerät verwendet
wird, sollten die strengeren Regelungen
gelten.

Anzeige- und Bedienelemente

A LCD-Anzeige
B

Softkeys: funktionsabhängig

C

Achstasten: nullen oder Bezugs-

punkte setzen

D

Befehlstasten: Messungen

steuern

E

Pfeiltasten: Navigation durch die

Menüs

F

Schnellzugriffstasten: pro-

grammierbar für häufi g genutzte
Funktionen

G

Zahlenblock: Eingabe von

Zahlen

H

Taste SENDEN: Messdaten an

einen PC, USB-Drucker oder
USB-Speicher senden

I

LCD Ein/Aus-Taste: LCD-Anzei-

ge ein- oder ausschalten, Daten,
Bezugspunkte und Ausrichtungen
löschen

Anschlüsse auf der Gerä­terückseite

1 Netzschalter
2 Netzanschluss mit Sicherung
3

Erdungsanschluss (Schutzer-

dung)

4

Messgeräte-Eingänge, X-, Y-, Z,

Q-Achse für Längenmessgeräte
und Drehgeber. Schnittstelle wird
beim Kauf spezifi ziert.

5

Schnittstelle V.24/RS-232-C für

PC-Anschluss. Kabel für
V.24/RS-232 darf keine gekreuz­ten Adern haben.

6 Anschluss für Tastsystem

(optional)

7 Nicht belegt

Anschlüsse auf der Seite

8

Audio-Ausgang für Kopfhörer

3,5 mm / Lautsprecherbuchse,
Einohr, 8 Ohm

9

USB-Schnittstelle, Typ A, für

Drucker oder Datenspeicherung

10 Schnittstelle RJ-45 für Fernbe-

dienungselemente für optiona-

len Fußschalter oder externes
Bedienfeld. Mithilfe eines RJ-45­Splitters können zwei Fernbe­dienungsoptionen gleichzeitig
genutzt werden.

Montage

Die ND 1100 wird mit einer Passschrau­be, einer Kopfschraube und passenden
Unterlegscheiben in den Schwenk­schlitzen des Montagefußes oder -arms
befestigt.

Erstinbetriebnahme

Zum Einschalten der ND 1100 den •
NETZSCHALTER drücken. Es er­scheint der Startbildschirm.
Zur Anzeige der aktuellen Achspositio-•
nen Taste FINISH drücken.

Software-Setup

Die Betriebsparameter der ND 1100
müssen vor der ersten Anwendung und
bei jeder Änderung der Forderungen
für Messungen, Berichterstellung und
Kommunikation konfi guriert werden.

Die Einstellungen werden beibehalten
bis:

Die Batterie für das Daten-Backup •
gewechselt wird
Die Daten und Einstellungen gelöscht •
werden
Software-Upgrades durchgeführt •
werden

Achtung

Die Setup-Parameter steuern die Bedie­nung der ND 1100 und sind passwortge­schützt. Das Passwort für die Setup-Me­nüs sollte nur an qualifi zierte Personen
weitergegeben werden.

Menü „Setup“ öffnen1.

MENÜ-Taste und dann Softkey SETUP
drücken. Das Menü „Setup“ wird
angezeigt.

unbedingt beachten
wichtig
informativ

2

Positionserfassung vorbereiten

ND 1100 einschalten1.

Anschlüsse der ND 1100 überprüfen.•
Zum Einschalten der ND 1100 den •
NETZSCHALTER drücken. Danach
Taste FINISH drücken, um die Anzeige
„IST-Position“ zu öffnen.

Maschinen-Bezugspunkt fi nden 2.
(Option)

Den Tisch verfahren, um die Referenz­marken zu überfahren oder Anschläge
zu fi nden, wenn das System so einge­richtet ist, dass beim Start ein Maschi­nen-Bezugspunkt festgelegt wird.

Hinweis:

Bei Verwendung der Fehlerkompensation
SLEC ist ein reproduzierbarer Maschinen­Bezugspunkt (Nullpunkt) erforderlich.
Siehe auch Geräte-Handbuch ND 1100.

Maßeinheit auswählen3.

Softkey ZOLL/MM drücken, um zwischen
Zoll und Millimeter umzuschalten.

Bezugspunkt wählen4.

Mit dem Softkey ABS/INK schalten Sie
zwischen den beiden Betriebsarten um.

Bezugspunkt festlegen

Eine aktuelle Tasterposition kann genullt
oder es kann ein Wert gesetzt und dieser
dann als Bezugspunkt verwendet werden.

Positionswert nullen1.

Fadenkreuz oder Tastsy­stem auf die gewünschte
Bezugspunktposition be­wegen und zum Nullen der
Position auf der Achse die
entsprechende ACHS-Taste
drücken.

Wert setzen2.

Fadenkreuz oder Tastsystem auf die •
gewünschte Bezugspunktposition be­wegen und Softkey PRESET drücken.
Achstaste für die Achse drücken, für •
die der Wert gesetzt werden soll.
Einen Wert eingeben und Taste •
ENTER drücken.

Position erfassen

Eine Position wird mit dem Fadenkreuz
oder einem Tastsystem erfasst.

Punktaufnahme mittels Fadenkreuz1.

Den Tisch so verschieben, dass sich das
Fadenkreuz über dem gewünschten
Punkt befi ndet. Die Position erscheint
auf der LCD-Anzeige.

Erfassung mittels Tastsystem2.

Das Tastsystem auf den gewünschten •
Punkt bewegen. Die Position erscheint
auf der LCD-Anzeige.
Wenn die Funktion • DRUCKE KANTE
im Setup-Untermenü DRUCKEN akti­viert ist, wird die Position bei Taster­kontakt gedruckt.

Ergebnisberichte

Taste SENDEN drücken, um die
erfassten Positionen auf einem
USB-Drucker auszudrucken
oder die Positionsdaten über die
serielle Schnittstelle V.24/RS-232
an einen PC zu senden. Das
Format des Ausdrucks/Berichts
wird im Setup-Untermenü
DRUCKEN festgelegt.

Bedienung

ND 1100 QUADRA-CHEK

Einrichten

Sprache einstellen2.

Das gewünschte Sprachenfeld markie­ren, Softkey JA drücken und mit Taste
ENTER bestätigen.

Passwort eingeben3.

Mit den • PFEILTASTEN zum Untermenü
PASSWORT navigieren.
Das Feld • PASSWORT markieren, Pass­wort eingeben und ENTER drücken.
Bei Verwendung eines Maschinen-•
Bezugspunkts für die abschnittsweise
lineare Fehlerkompensation (SLEC)
NULLEN AM START aktivieren.

Messgerät-Setup4.

Mit den • PFEILTASTEN zum Untermenü
MESSGERÄT navigieren.
Achse auswählen und Messgerät-•
Parameter eingeben.
Setup für alle Achsen wiederholen.•

Drucken mit Tastsystem (optional)5.

Bei Einsatz von Tastsystemen können
die Positionen bei Tasterkontakt gedruckt
werden.

Mit den • PFEILTASTEN zum Untermenü
DRUCKEN navigieren.
Kantenerkennungsparameter zum •
Drucken der Achsenposition bei
Tasterkontakt eingeben.

Rechtwinkligkeit kalibrieren6.

Messnormal für die Kalibrierung der •
Rechtwinkligkeit an der Referenzachse
ausrichten.
MENÜ-• Taste, danach Softkey SETUP
drücken und zum Untermenü RWK
navigieren.
MASTER-ACHSE• wählen, WINKEL
für das Messnormal eingeben und
Softkey LERNEN drücken.
Den Anweisungen auf dem Bild-•
schirm folgen.

Fehlerkompensation7.

Zur Korrektur von Messgerät- und
Maschinenfehlern kann die lineare oder
abschnittsweise lineare Fehlerkompen­sation angewendet werden (siehe auch
Geräte-Handbuch ND 1100).

Maßfaktor8.

Der lineare Maßfaktor kann bei der Mes­sung von Teilen angewendet werden,
die sich ausweiten oder schrumpfen.

MENÜ-• Taste, danach Softkey
Setup drücken und zum Untermenü
MASSFAKTOR navigieren.
Den gewünschten • FAKTOR eintragen,
das Feld AKTIV markieren und zur
Aktivierung des Maßfaktors Softkey
JA drücken.

Anzeigeformat9.

MENÜ-• Taste, danach Softkey SETUP
drücken und zum Untermenü ANZEIGE
navigieren.
Anzeigeaufl ösungen und weitere •
Parameter eingeben.

Hinweis:

Neben diesen Mindestparametern
fi nden Sie weitere Setup-Funktionen im
Geräte-Handbuch ND 1100.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Français

Installation

Manuel d'utilisation complet disponible sous www.heidenhain.de

Avant la mise en service

Raccordement électrique

Tension secteur: 100 V~ à 240 V~

(–15 % à +10 %)
Fréquence secteur: 43 à 63 Hz
Fusible secteur: T1600 mA, 250 V

5 x 20 mm

Raccordement de la prise
secteur

L: Phase (brun)
N: Conducteur neutre (bleu)

Terre (jaune/vert)

Danger de choc électrique

Ne pas ouvrir l'appareil!•
Le conducteur de protection ne •
doit pas être interrompu, même par
l'intermédiaire d'un adaptateur

Attention

Seul un électricien qualifi é peut modifi er
le câble d'alimentation!

Attention

Ne connecter aucun système de
mesure ou autre appareil lorsque le
ND 1100 est en service.

Instructions de sécurité

La mise en service du ND 1100 est
soumise aux instructions de sécurité
générales connues. Le non respect
des recommandations de sécurité peut
occasionner des dégâts à l'appareil
ou provoquer des blessures Les
instructions de sécurité peuvent varier
d'une entreprise à une autre. En cas
de différences entre le contenu de
ce manuel abrégé et les instructions
internes de l'entreprise dans laquelle
est utilisé cet appareil, les instructions
les plus contraignantes doivent être
considérées.

Ecran et éléments de
commande

A Ecran LCD
B

Softkeys: dépendant des

fonctions

C

Touches d'axe: remise à zéro ou

initialisation pt origine

D

Touches de sélection:

commandes de fonctions

E

Flèches de déplacement:

navigation dans les menus

F

Touches ATOUT: programmables

pour fonctions fréquentes

G

Clavier numérique: introduction

de nombres

H

Touche ENVOI: envoyer les

données de mesure à un PC, une
imprimante USB ou une clé USB

I

Ecran marche/arrêt: mettre

en/hors service l''écran, effacer
les données, les origines et les
confi gurations

Raccordements à l'arrière du
coffret

1 Interrupteur d'alimentation
2 Raccordement secteur avec

fusible

3

Mise à la terre (terre de
protection)

4 Entrées des systèmes de

mesure, axes X, Y, Z, Q pour

systèmes de mesure linéaire et
encodeur. L'interface doit être
spécifi ée lors de la commande

5

Interface V.24/RS-232-C pour

raccordement à un PC. Le câble
V.24/RS-232 ne doit pas être
croisé.

6 Raccordement pour palpeur

(en option)

7 Non raccordé

Raccordements sur le coté du
coffret

8

Sortie audio pour écouteur

3,5 mm / prise casque, uni
auriculaire, 8 Ohm

9

Interface USB, type A, pour

imprimante ou clé USB

10 Port RJ-45 pour commandes à

distance pour un déclencheur à

pied ou un clavier de commande
à distance. A l'aide d'un
séparateur, deux options de
commande à distance peuvent
être utilisées en même temps

Montage

Le ND 1100 est fi xé au pied ou au bras
de montage avec une vis réglable,
une vis à tête et des rondelles
correspondantes.

Première mise en service

Pour la mise en service du ND 1100 •
appuyer sur L'INTERRUPTEUR
SECTEUR L'écran de démarrage
s'affi che
Pour affi cher la position actuelle des •
axes, appuyer sur la touche FINISH

Paramétrer le logiciel

Les paramètres du ND 1100 doivent être
confi gurés avant la première utilisation
et à chaque modifi cation des conditions
de mesures, de création de rapports et
de communication.

Les paramètres restent en mémoire
jusqu'à ce que :

La batterie pour la sauvegarde des •
données soit remplacée
Les données et paramètres soient •
effacés
Une mise à jour du logiciel soit •
effectuée

Attention

Les paramètres de Setup détermine
l'utilisation du ND 1100 et sont protégés
par un mot de passe. Le mot de passe
pour le menu Setup ne doit être donné
qu'à des personnes qualifi ées.

Ouvrir les menu „Setup“1.

APPUYER SUR LA TOUCHE MENU et
ensuite sur la softkey SETUP Le menu
„Setup“ s'affi che

à respecter obligatoirement
important
pour info

2

Préparation de l'acquisition de
la mesure

Mise sous tension du ND 11001.

Vérifi er les raccordements du ND 1100.•
Pour mettre en service le ND 1100, •
appuyer sur L'INTERRUPTEUR
SECTEUR Appuyer ensuite sur la
touche FINISH, pour ouvrir l'affi chage
„Position EFF.“

Retrouver les origines machine (en 2.
option)

Déplacer la table, pour passer sur les
marques de référence ou aller sur les
butées, si le système est confi guré pour
qu'une origine machine soit déterminée
au démarrage.

Remarque :

L'utilisation de la compensation
segmentée nécessite un point d'origine
machine (point zéro) reproductible.
Voir également le manuel d'utilisation
ND 1100.

Choisir l'unité de mesure3.

Appuyer sur la softkey INCH/MM pour
commuter entre l'affi chage pouce et
millimètre.

Choisir le point de référence4.

La softkey ABS/INC vous permet de
commuter entre les deux modes de
fonctionnement.

Défi nir le point de référence

Une position actuelle du palpeur
peut être soit remise à zéro ou
présélectionnée à une valeur et peut
être considérée comme point de
référence.

Remise à zéro de la position1.

Déplacer le réticule ou le
palpeur à la position de
référence souhaitée et
pour remettre à zéro la
position de l'axe, appuyer
sur la touche d'AXE
correspondante.

Présélectionner une valeur2.

Déplacer le réticule ou le palpeur à •
la position de référence souhaitée et
appuyer sur la softkey PRESET.
Appuyer sur la touche de l'axe dont •
on veut présélectionner la valeur.
Introduire une valeur et appuyer sur la •
touche ENTER.

Enregist. positions

Une position est saisie avec un réticule
ou un palpeur.

Saisie d'un point avec un réticule1.

Déplacer la table jusqu'à ce que le
réticule se trouve au dessus du point
choisi. La position apparaît dans
l'affi chage LCD.

Saisie avec un palpeur2.

Déplacer le palpeur au point souhaité. •
La position apparaît dans l'affi chage
LCD.
Quand la fonction • IMPRIM. POINT du
sous-menu IMPRESSION est activée,
la position au point de palpage est
imprimé.

Rapports de mesure

Appuyer sur la touche ENVOI
pour imprimer les données de
positions à une imprimante
USB ou les envoyer à un PC via
le port série V.24/RS-232. Le
format d'impression du rapport
de mesure est défi ni dans le
sous-menu IMPRESSION

Utilisation

ND 1100 QUADRA-CHEK

Installation

Paramétrer la langue2.

Marquer le champ de la langue souhaité,
appuyer sur OUI et confi rmer avec la
touche ENTER.

Introduire le mot de passe3.

Se positionner sur le sous-menu •
MOT DE PASSE avec les TOUCHES
FLÉCHÉES.
Marquer • le champMOT DE PASSE,
saisir le mot de passe et appuyer.sur
ENTER
Lors de l'utilisation d'un point de •
référence machine pour une
correction linéaire segmentée (SLEC),
UNE REMISE À ZÉRO doit être
activée au démarrage.

Paramétrer les systèmes de mesure4.

Se positionner sur le sous-menu •
ENCODEURS avec les TOUCHES
FLÉCHÉES.
Choisir l'axe et introduire les •
paramètres du système de mesure.
Répéter l'opération pour tous les axes.•

Impression avec le palpeur (en option)5.

Lors de l'utilisation avec un palpeur,
les positions mesurées au contact du
palpeur peuvent être imprimées.

Naviguer • avecLES TOUCHES
FLÉCHÉES dans le sous-menu
IMPRESSION
Introduire les paramètres du palpeur •
d'arête pour l'impression des positions
d'axe lors du palpage.

Déterminer la perpendicularité6.

Dégauchir une cale étalon suivant •
l'axe de référence pour déterminer la
perpendicularité.
APPUYER SUR LA TOUCHE MENU •
puis sur la softkey SETUP et naviguer
dans le sous-menu Equerrage
Choisir un • AXE PRINCIPAL, INTRO­DUIRE L'ANGLE de la cale étalon et
appuyer sur la softkey ETALON.
Suivre les indications de l'écran.•

Compensation d'erreurs7.

Pour la correction d'erreur des systèmes
de mesure ou de la machine, on peut
utiliser la compensation d'erreur linéaire
ou linéaire segmentée (voir également
le manuel utilisateur ND 1100).

Facteur échelle8.

Le facteur d'échelle linéaire peut être
utilisé pour les mesures de pièces qui
se dilatent ou se contractent.

Appuyer sur la touche • MENU, ensuite
sur la softkey SETUP et naviguer dans
le sous-menu ECHELLE
Introduire le • FACTEUR souhaité,
marquer le champ ACTIF et pour
activer le facteur d'échelle, appuyer
sur la Softkey OUI.

Format d'affi chage9.

APPUYER SUR LA TOUCHE MENU• ,
puis sur la softkey SETUP et naviguer
dans le sous-menu AFFICHAGE.
Introduire les résolutions d'affi chage •
et autres paramètres.

Remarque :

Vous trouverez d'autres fonctions de
paramétrage dans le manuel utilisateur
ND 1100.

HEIDENHAIN FRANCE sarl

2 avenue de la Cristallerie

92310 Sèvres, France

{ 0141143000
| 0141 143030

E-Mail: [e-mail]
www.heidenhain.fr

1

ND 1100 QUADRA-CHEK Italiano

Confi gurazione

Per la descrizione dettagliata vedere www.heidenhain.it

Prima dell'accensione

Collegamento elettrico

Tensione di linea: da 100 V~ a 240 V~

(da –15 % a +10 %)
Frequenza di linea: da 43 a 63 Hz
Fusibile di linea: T1600 mA, 250 V

5 x 20 mm

Cablaggio del connettore di
alimentazione

L: fase (marrone)
N: neutro (blu)

messa a terra (giallo/verde)

Pericolo di scosse elettriche!

Non aprire lo strumento!•
Non staccare mai la messa a terra, •
nemmeno collegando adattatori.

Attenzione

Far eseguire modifi che sul cavo di
alimentazione soltanto da un elettricista
esperto.

Attenzione

Non collegare sistemi di misura o altri
strumenti all'ND 1100 con alimentazione
inserita.

Norme di sicurezza

Le norme di sicurezza generalmente
riconosciute dovrebbero essere
osservate durante il funzionamento
del sistema ND 1100. La mancata
osservanza di tali norme potrebbe
danneggiare lo strumento o procurare
lesioni al personale. Le norme di
sicurezza all'interno delle singole
aziende sono naturalmente diverse.
Se sussiste un confl itto tra quanto
riportato nella presente guida e le norme
dell'azienda che utilizza il sistema, sono
prioritarie le disposizioni più severe.

Comandi e visualizzazioni

A Schermo LCD
B

Softkey: a seconda delle funzioni

C

Tasti asse: azzeramento o

impostazione origini

D

Tasti di comando: controllo delle

misurazioni

E

Tasti freccia: navigazione nei

menu

F

Tasti di scelta rapida:

programmabili per funzioni di uso
frequente

G

Tastiera numerica: inserimento

di dati numerici

H

Tasto INVIO/STAMPA:

tramissione dei dati di misura
a PC, stampante USB o chiave
USB

I

Tasto LCD On/Off: accensione

o spegnimento dello schermo
LCD, cancellazione di dati, origini
e allineamenti

Collegamenti sul retro dello
strumento

1 Interruttore di accensione
2 Collegamento di alimentazione

con fusibile

3

Messa a terra (messa a terra di

protezione)

4

Ingressi encoder, asse X, Y, Z e

Q per sistemi di misura lineari
e trasduttori rotativi. Interfaccia
specifi cata al momento
dell'acquisto

5

Interfaccia V.24/RS-232-C per

collegamento PC. Il cavo per
V.24/RS-232 non deve presentare
trefoli incrociati

6 Collegamento per sistema di

tastatura (opzionale)

7 Libero

Collegamenti sul lato dello
strumento

8

Uscita audio per jack audio/

cuffi e da 3,5 mm, mono, 8 Ohm

9

USB, interfaccia tipo A per

stampante o memoria dati

10 Interfaccia RJ-45 per elementi

di comando remoti per

interruttore a pedale o pannello
di comando remoto. I due
accessori di comando remoti
possono essere utilizzati
contemporaneamente mediante
uno splitter RJ-45.

Montaggio

Il visualizzatore ND 1100 è fi ssato
alle aperture orientabili della base di
montaggio o del braccio di supporto con
vite di spallamento, vite con testa
e relative rondelle.

Accensione iniziale

Premere l'• INTERRUTTORE DI
ALIMENTAZIONE per accendere
l'ND 1100. Viene visualizzata la videata
di avvio.
Premere il tasto • FINISH per
visualizzare le posizioni attuali degli
assi.

Confi gurazione del software

I parametri operativi del visualizzatore
ND 1100 devono essere confi gurati
prima di utilizzarlo per la prima volta e
ogni volta che cambiamo i requisiti per
misurazioni, rapporti e comunicazione.

Le impostazioni rimangono attive fi nché:

si cambia la batteria di backup dei dati•
si cancellano i dati e le impostazioni•
vengono eseguiti aggiornamenti •
software

Attenzione

I parametri di confi gurazione controllano
il funzionamento del visualizzatore
ND 1100 e sono protetti da password.
Soltanto personale qualifi cato deve
essere a conoscenza della password per
accedere ai menu di confi gurazione.

Accesso al menu di confi gurazione1.

Premere il tasto MENU e quindi il
softkey SETUP. Viene visualizzato il
menu di confi gurazione.

Da osservare
Importante
A titolo informativo

2

Operazioni preliminari al
rilevamento di posizione

Accensione di ND 11001.

Controllare i collegamenti del •
visualizzatore ND 1100.
Premere l'• INTERRUTTORE DI
ALIMENTAZIONE per accendere
l'ND 1100. Premere quindi il tasto
FINISH per visualizzare la "Posizione
REALE".

Defi nizione origine macchina 2.
(opzionale)

Spostare la tavola per superare gli indici di
riferimento e defi nire gli zero meccanici
se il sistema è stato confi gurato per
defi nire l'origine macchina all'avvio.

Nota

L'origine macchina (punto zero) ripetibile
è richiesta quando si impiega la
correzione errore SLEC. Vedere anche il
manuale utente ND 1100.

Selezione dell'unità di misura3.

Premere il softkey INCH/MM per passare
da pollici a millimetri e viceversa.

Selezione origine4.

Premere il softkey ASS/INC per passare
da una modalità all'altra e viceversa.

Defi nizione dell'origine

La posizione attuale del tastatore può
essere azzerata oppure è possibile
impostare un valore e utilizzarlo come
origine.

Azzeramento del valore di 1.
posizione

Spostare il reticolo o il
sistema di tastatura sulla
posizione desiderata
dell'origine e premere il
relativo tasto ASSE per
azzerare la posizione
sull'asse.

Defi nizione del valore2.

Spostare il reticolo o il sistema di •
tastatura sulla posizione desiderata
dell'origine e premere il softkey
PRESET.
Premere il tasto del relativo asse per •
impostare il valore.
Inserire un valore e premere il tasto •
ENTER.

Rilevamento di posizione

La posizione viene rilevata con il reticolo
o con il sistema di tastatura.

Rilevamento con reticolo1.

Spostare la tavola per posizionare il
reticolo sul punto desiderato. La posizione
viene visualizzata sullo schermo LCD.

Rilevamento con sistema di 2.
tastatura

Spostare il sistema di tastatura sul •
punto desiderato. La posizione viene
visualizzata sullo schermo LCD.
Se la funzione • STAMPA BORDI è
attiva nel sottomenu di confi gurazione
STAMPA, la posizione viene stampata
al contatto del tastatore.

Rapporti dei risultati

Premere il tasto INVIO/STAMPA
per stampare le posizioni
rilevate su una stampante USB
oppure per trasmettere i dati
di posizione tramite interfaccia
seriale V.24/RS-232 a un PC.
Il formato di stampa/rapporto
è defi nito nel sottomenu di
confi gurazione STAMPA.

Funzionamento

ND 1100 QUADRA-CHEK

Confi gurazione

Selezione della lingua2.

Evidenziare la lingua desiderata, premere
il softkey SÌ e confermare con il tasto
ENTER.

Inserimento della password3.

Utilizzare i tasti • FRECCIA per passare
al sottomenu PASSWORD.
Evidenziare il campo • PASSWORD,
inserire la password e premere ENTER.
Se si utilizza uno zero macchina per la •
correzione errore lineare a segmenti
(SLEC) attivare ZERO AVVIO.

Confi gurazione del sistema di misura4.

Utilizzare i tasti • FRECCIA per passare
al sottomenu ENCODERS.
Selezionare l'asse e inserire i •
parametri dell'encoder.
Ripetere la confi gurazione per tutti gli •
assi.

Stampa con sistema di tastatura 5.
(opzionale)

In caso di impiego di sistemi di tastatura
le posizioni possono essere stampate al
contatto del tastatore.

Utilizzare i tasti • FRECCIA per passare
al sottomenu STAMPA.
Inserire i parametri di rilevamento •
spigoli per la stampa delle posizioni
degli assi al contatto del tastatore.

Calibrazione della quadratura6.

Allineare il master di calibrazione della •
quadratura all'asse di riferimento.
Premere il tasto MENU e quindi •
il softkey SETUP e passare al
sottomenu Quadratura.
Scegliere un • ASSE PRINC, inserire
il master di calibrazione ANGOLO e
premere il softkey CALIBRA.
Seguire le istruzioni visualizzate sullo •
schermo.

Correzione errore7.

I metodi di correzione errore lineare o
lineare a segmenti possono essere
utilizzati per compensare gli errori di
sistema di misura e macchina (vedere
anche manuale utente ND 1100).

Fattore di scala8.

Il fattore di scala lineare può essere
applicato quando i pezzi da misurare
devono essere ingranditi o ridotti.

Premere il tasto • MENU e quindi
il softkey SETUP e passare al
sottomenu FATT. SCALA.
Inserire il • FATTORE desiderato,
evidenziare il campo ATTIVO e
premere il softkey SÌ per attivare il
fattore di scala.

Formato di visualizzazione9.

Premere il tasto• MENU, quindi
il softkey SETUP e passare al
sottomenu DISPLAY.
Inserire le risoluzioni di visualizzazione •
e altri parametri.

Nota

Nel manuale utente ND 1100 sono
descritte altre funzioni di confi gurazione
oltre ai parametri minimi qui illustrati.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Español

Ajuste

Podrán disponer de una descripción exacta en www.heidenhain.de

Antes de la puesta en marcha

Conexión eléctrica

Tensión de red: 100 V~ hasta 240 V~

(–15 % hasta +10 %)
Frecuencia de red: 43 hasta 63 Hz
Fusible de red: T1600 mA, 250 V

5 x 20 mm

Conexión del conector de red

L: Fase (marrón)
N: Conductor neutro (azul)

Conductor de protección (amarillo/
verde)

¡Peligro de descarga!

¡No abrir el aparato!•
El conductor de protección no puede •
estar nunca interrumpido, ni cuando
la conexión se realice mediante cable
adaptador.

Atención

¡Modifi caciones en el cable de red
sólo a través de personal electrónico
cualifi cado!

Atención

No conectar ningún sistema de medida
ni ningún otro aparato mientras el
ND 1100 esté conectado.

Precauciones de seguridad

Para el funcionamiento del ND 1100
son válidas las prescripciones de
seguridad reconocidas generalmente.
La no consideración de estas
prescripciones de seguridad puede
tener como consecuencia daños en el
aparato o lesiones en las personas. Las
prescripciones de seguridad pueden
variar según cada empresa. En el caso
de confl icto entre el contenido de esta
guía rápida y las regulaciones internas
de una empresa en la que vaya a
utilizarse este aparato deben acatarse
siempre las regulaciones más severas.

Elementos indicadores y del
panel

A Pantalla LCD
B

Softkeys: dependientes de la

función

C

Teclas de eje: poner a cero o fi jar

el origen

D

Teclas de comando: controlar

mediciones

E

Teclas de cursor: navegación a

través de los menús

F

Teclas de acceso rápido:

programables para las funciones
utilizadas más frecuentemente

G

Bloque numérico: introducción

de números

H

Tecla ENVIAR: enviar datos de

medición a un PC, impresora o
memória USB

I

Tecla On/Off LCD: conectar o

desconectar la pantalla LCD, borrar
datos, orígenes y orientaciones

Conexiones en la parte
posterior del aparato

1 Conmutador de red
2 Conector de red con fusible
3

Conexión a tierra (protección

por toma de tierra)

4 Entradas sistemas de medida,

ejes X, Y, Z, y Q para sistemas
lineales de medida y generadores
rotativos de impulsos. El interfaz
se especifi cará durante la compra.

5 Conexión de datos V.24/RS-232-C

para la conexión al PC
El cable para la V.24/RS-232
no puede tener conductores
cruzados.

6 Conexión para palpador

(opcional)

7 Sin conexión

Conexiones en el lateral

8

Salida de audio para auriculares

3,5 mm / altavoces, Einohr,
8 Ohm

9

Interfaz USB, Tipo A, para

impresora o almacenado de
datos

10 Interfaz RJ-45 para elementos

a control remoto para

conmutadores de pie o
paneles externos opcionales.
Con la ayuda de un splitter
RJ-45 pueden utilizarse
simultáneamente dos opciones
de control remoto.

Montaje

El ND 1100 se sujeta a las entalladuras
de basculación del brazo o del pie de
montaje con un tornillo de ajuste o
calibrado, un tornillo de cabeza y las
arandelas adecuadas.

Primera puesta en marcha

Para conectar el ND 1100 pulsar •
el CONECTOR DE RED. Aparece
entonces la pantalla de inicio.
Para visualizar las posiciones de •
los ejes actuales pulsar la tecla
FINALIZAR.

Instalación del software

Los parámetros de funcionamiento del
ND 1100 deben ser confi gurados antes
del primer uso y en cada modifi cación
de los requerimientos para mediciones,
preparaciones de informes y de
comunicación.

Los ajustes se guardan hasta:

que se cambia la batería para el •
backup de datos
que se borran los datos y ajustes•
que se tramita una actualización del •
software

Atención

Los parámetros de instalación
controlan el manejo del ND 1100 y
están protegidos por una contraseña.
La contraseña para los menús de
instalación sólo debe trasmitirse a
personas cualifi cadas.

Abrir menú "Instalación"1.

PULSAR LA TECLA DE MENÚ y
entonces la softkey INSTALACIÓN.
Se visualizará el menú "Instalación".

tener siempre en consideración
importante
informativo

2

Preparar el cálculo de la
posición

Conectar el ND 11001.

Comprobar las conexiones del ND 1100.•
Para conectar el ND 1100 pulsar •
el CONECTOR DE RED. Después
pulsar la tecla FINALIZAR para abrir la
pantalla "posición REAL"

Encontrar punto de referencia en la 2.
máquina (opcional)

Mover la mesa, para sobrepasar las
marcas de referencia o encontrar
limitadores o topes, si el sistema ha sido
preparado para que al inicio se determine
un punto de referencia de la máquina

Nota:

Con la utilización de la compensación
de error SLEC se requiere un punto de
referencia de la máquina (cero pieza)
que sea reproducible. Consultar también
el modo de empleo del ND 1100

Seleccionar unidad3.

Pulsar la softkey PULG/MM para
conmutar entre pulgadas y milímetros.

Selección del punto de referencia4.

Con la softkey ABS/INC se conmuta
entre ambos modos de funcionamiento.

Determinar el punto de
referencia

La posición actual del palpador puede
ponerse como cero o puede fi jarse un
valor y utilizarlo después como punto de
referencia.

Poner a cero el valor de la posición1.

Desplazar el cursor en cruz
o el palpador al punto de
referencia deseado y para
poner a cero la posición en
el eje pulsar la tecla EJE
correspondiente.

Fijar valores2.

Desplazar el cursor en cruz o el •
palpador al punto de referencia
deseado y pulsar la softkey PRESET
Pulsar la tecla del eje para el eje para •
el que deba ser fi jado el valor.
Introducir un valor y pulsar la tecla •
ENTER.

Generar posiciones

Una posición se genera con la cruceta o
un sistema de palpación.

Registro de un punto mediante la 1.
cruceta

Desplazar la mesa hasta que la cruceta
se encuentre sobre el punto que
se desee. La posición aparece en la
pantalla LCD.

Registro de un punto mediante un 2.
sistema de palpación

Mover el palpador hasta el punto que •
se desee. La posición aparece en la
pantalla LCD.
Si la función • IMP.PERFIL está
activada en el submenú de instalación
IMPRIMIR, la posición se imprime
con un contacto con el palpador.

Informes de resultado

Pulsar la tecla ENVIAR para
imprimir las posiciones
generadas en una impresora
USB o para enviar los datos de
posición a un PC a través de la
interfaz en serie V.24/RS-232.
El formato de impresión en el
que se desee el informe se
especifi ca en el submenú de
instalación IMPRIMIR.

Manejo

ND 1100 QUADRA-CHEK

Ajuste

Ajustar idioma2.

Marcar el campo del idioma que se
desee, pulsar la softkey SI y confi rmar
con la tecla ENTER.

Introducir contraseña3.

Navegar mediante las • TECLAS
DE CURSOR hasta el submenú
CONTRASEÑA.
Marcar el campo • CONTRASEÑA,
introducir la contraseña y pulsar ENTER.
Si se utiliza un punto de referencia •
de la máquina para la compensación
de error lineal por lotes (SLEC) activar
PONER A CERO al inicio.

Instalación del sistema de medida4.

Navegar mediante las • TECLAS DE
CURSOR hasta el submenú SISTEMA
DE MEDIDA.
Seleccionar eje e introducir los •
parámetros del sistema de medida.
Repetir la instalación para todos los ejes•

Impresión con sistema de 5.
palpación (opcional)

En aplicaciones con sistemas de palpación
pueden imprimirse las posiciones
mediante el contacto del palpador.

Navegar mediante las • TECLAS DE
CURSOR HASTA EL SUBMENÚ
imprimir.
Introducir los parámetros para el •
reconocimiento de las aristas para la
impresión de las posiciones del eje
mediante el contacto del palpador.

Calibrar la rectangularidad6.

Alinear la normal de la medición para •
la calibración de la rectangularidad en
el eje de referencia.
PULSAR LA TECLA DE • Menú y
entonces la softkey INSTALACIÓN y
navegarhasta el submenú RWK.
Seleccionar un • EJE MAESTRO,
INTRODUCIR EL ÁNGULO para la
normal de la medición y pulsar la
softkey APRENDER.
Seguir las indicaciones en pantalla.•

Compensación de errores7.

Para la corrección de los errores en
máquina y de los sistemas de medida
puede utilizarse la compensación del
error lineal o lineal por lotes (consultar
también el modo de empleo del ND 1100).

Factor de escala8.

El factor de escala lineal puede utilizarse
durante la medición de piezas que se
ensanchan o contraen.

Pulsar la tecla de • MENÚ y entonces
la softkey INSTALACIÓN y navegar
hasta el submenú FACTOR DE
ESCALA
Introducir el • FACTOR deseado. marcar
el campo ACTIVO y para la activación
del factor de escala, pulsar la softkey SI.

Formato de visualización9.

PULSAR LA TECLA DE • Menú y
entonces la softkey INSTALACIÓN
y navegar hasta el submenú
VISUALIZACIÓN
Introducir las resoluciones de las •
visualizaciones y otros parámetros

Nota:

Junto a estos parámetros mínimos
están a su disposición más funciones de
instalación en el modo de empleo del
ND 1100

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Svenska

Inställning

En noggrannare beskrivning fi nner du på www.heidenhain.de

Före uppstart

Elektrisk anslutning

Nätspänning: 100 V~ till 240 V~

(–15 % till +10 %)
Nätfrekvens: 43 till 63 Hz
Nätsäkring: T1600 mA, 250 V

5 x 20 mm

Anslutning av nätkontakten

L: Fas (brun)
N: Nolla (blå)

Skyddsjord (gul/grön)

Risk för elektrisk stöt!

Öppna inte enheten!•
Skyddsjorden får inte vara bruten, inte •
heller vid anslutning via adapter.

Varning

Ändringar i nätkabeln får endast utföras
av en elektriker!

Varning

Anslut inte mätsystem eller annan
utrustning när ND 1100 är påslagen.

Säkerhetsåtgärder

För användande av ND 1100 gäller
allmänt vedertagna säkerhetsåtgärder.
Att inte följa dessa säkerhetsåtgärder
kan resultera i förstörd utrustning eller
personskada. Säkerhetsföreskrifterna
kan variera mellan olika företag. Om
det fi nns en konfl ikt mellan innehållet i
denna guide och de interna reglerna på
företaget där enheten används, skall de
mer restriktiva reglerna gälla.

Indikeringar och
manöverknappar

A LCD-bildskärm
B

Softkeys: funktionsberoende

C

Axelknappar: Nollställ eller ställ

in utgångspunkter

D

Kommandoknappar: Styr

mätningar

E

Pilknappar: Navigering i menyer

F

Snabbknappar: Programmerbara

för vanligt förekommande
funktioner

G

Numerisk knappsats: Inmatning

av siffror

H

Knapp SÄND: Skicka mätdata till

en PC, USB-skrivare eller USB­minne

I

LCD på/av-knapp: Stänger av

eller slår på LCD-bildskärmen,
raderar data, utgångspunkter eller
justeringar för snedställning

Anslutningar på baksidan

1 Strömbrytare
2 Nätanslutning med säkring
3

Jordanslutning (Skyddsjord)

4

Mätsystemsingångar, X-,

Y-, Z, Q-axel för linjära och
roterande mätsystem. Interface
specifi ceras i samband med
inköpet.

5

Datasnitt V.24/RS-232-C för

anslutning till PC. Kabel för
V.24/RS-232 får inte ha några
korsade ledare.

6

Anslutning för prob (tillval)

7 Används ej

Anslutningar på sidan

8

Audio utgång för 3,5 mm hörlur-/

högtalarkontakt, mono, 8 Ohm

9

USB-interface, typ A, för

skrivare eller datalagring

10 Interface RJ-45 för

fjärrstyrningstillbehör för

tillbehör fotbrytare eller
extern knappsats. Med hjälp
av en RJ-45-splitter kan två
fjärrstyrningsoptioner användas
samtidigt.

Montage

ND 1100 fästs i montagefotens eller

-armens vridspår med en styrskruv, en
skruv med skalle och passande bricka.

Initial uppstart

Tryck på • STRÖMBRYTAREN för att
starta ND 1100. Uppstartsbilden visas.
Tryck på knappen • FINISH för att visa
de aktuella axelpositionerna.

Programvaruinställning

Driftparametrarna i ND 1100 måste
konfi gureras innan den kan användas
första gången, och varje gång ändringar
beträffande mätning, rapportering eller
kommunikation behövs.

Inställningarna bibehålls tills:

Batteriet för databackup byts•
Data och inställningarna raderas•
Uppdatering av programvara utförs•

Varning

Inställningsparametrarna styr
handhavandet i ND 1100 och är
skyddade med ett lösenord. Endast
behörig personal skall ha tillgång till
lösenordet till inställningsmenyn.

Öppna meny "Inställning"1.

TRYCK PÅ MENY-knappen och
sedan softkey INSTÄLLNING. Meny
"Inställning" visas.

Mycket viktigt
Observera
Information

2

Förbereda positionsregistrering

Starta ND 11001.

Kontrollera anslutningarna till ND 1100.•
Tryck på • STRÖMBRYTAREN för
att starta ND 1100. Tryck sedan
på knappen FINISH för att öppna
presentationen "ÄR-Position".

Söka maskinens utgångspunkt 2.
(tillval)

Förfl ytta bordet för att passera
referensmärkena eller till mekaniskt
stopp om ditt system är inställt på att
fastställa maskinens utgångspunkt vid
uppstart.

Observera:

En repeterbar maskinutgångspunkt
(nollpunkt) krävs när SLEC
felkompensering används. Se även
bruksanvisning ND 1100.

Välj måttenhet3.

Tryck på softkey TUM/MM, för att växla
mellan tum och millimeter.

Välja utgångspunkt4.

Med softkey ABS/INK växlar du mellan
de båda driftarterna.

Inställning av utgångspunkt

Den aktuella prob-positionen kan
nollställas eller ett värde kan ställas in
och detta kan sedan användas som
utgångspunkt.

Nollställa positionsvärde1.

Flytta hårkorset
eller proben till den
önskade positionen för
utgångspunkten och tryck
på respektive AXEL-knapp
för att nolla positionen i
axeln.

Sätta värde2.

Flytta hårkorset eller proben till den •
önskade positionen för utgångspunkten
och tryck på softkey PRESET.
Tryck på axelknappen för den axel •
som värdet skall ställas in i.
Ange värdet och tryck på knappen •
ENTER.

Registrera position

En position registreras med hårkorset
eller med en prob.

Punktregistrering med hjälp av 1.
hårkors

Flytta bordet så att hårkorset befi nner
sig över den önskade punkten.
Positionen visas i LCD-skärmen.

Registrering med hjälp av prob2.

Flytta proben till den önskade •
punkten. Positionen visas i LCD­skärmen.
När funktionen • SKRIV UT TOL i
inställningsmenyn SKRIV UT är
aktiverad, skrivs positionen ut vid
probkontakt.

Resultatrapport

Tryck på knappen SKICKA, för
att skriva ut de registrerade
positionerna på en USB-skrivare
eller att skicka positionsdata
via det seriella datasnittet
V.24/RS-232 till en PC.
Utskriftens/rapportens format
bestäms i inställningsundermenyn
SKRIV UT.

Handhavande

ND 1100 QUADRA-CHEK

Inställning

Inställning av språk2.

Markera det önskade språkfältet, tryck
på softkey JA och bekräfta med knappen
ENTER.

Ange lösenord3.

Bläddra till undermenyn • LÖSENORD
med PILKNAPPARNA.
Markera fältet • LÖSENORD, ange
lösenord och tryck på ENTER .
Vid användning av en •
maskinutgångspunkt för segmenterad
linjär felkompensering (SLEC)
AKTIVERA NOLLA VID start.

Mätsystemsinställning4.

Bläddra till undermenyn • MÄTSYSTEM
med PILKNAPPARNA.
Välj axel och mata in •
mätsystemsparametrarna.
Upprepa inställningen för alla axlar.•

Utskrift med prob (tillval)5.

Vid användning av prob kan positionerna
skrivas ut vid probkontakt.

Bläddra till undermenyn • SKRIV UT
med PILKNAPPARNA.
Ange parametrar för detektering av •
kant för utskrift av axelpositioner vid
probkontakt.

Kalibrera rätvinklighet6.

Rikta upp kalibreringsnormalen •
för kalibrering av rätvinklighet i
referensaxeln.
TRYCK PÅ MENY-• knappen, sedan
softkey INSTÄLLNING och bläddra till
undermenyn RWK.
Välj en • MASTERAXEL, ANGE VINKEL
för kalibreringsnormalen och tryck på
softkey LÄRA.
Följ anvisningarna i bildskärmen.•

Felkompensering7.

Linjär eller segmenterad linjär
felkompensering kan användas för att
kompensera för avvikelser i mätsystem
och maskin (se även Bruksanvisning
ND 1100).

Skalfaktor8.

Den linjära skalfaktorn kan användas vid
mätning av detaljer som utvidgas eller
krymper.

Tryck på • MENY-knappen, sedan
softkey INSTÄLLNING och bläddra till
undermenyn SKALFAKTOR.
Ange önskad • FAKTOR, markera fältet
AKTIV och tryck på softkey JA för att
aktivera skalfaktorn.

Presentationsformat9.

TRYCK PÅ MENY-• knappen, sedan
softkey INSTÄLLNING och bläddra till
undermenyn BILDSKÄRM.
Ange presentationsupplösning och •
andra parametrar.

Observera:

Många fl er inställningsfunktioner
fi nns beskrivna i bruksanvisning
ND 1100 utöver de absolut viktigaste
parametrarna som beskrivs här.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Nederlands

Instellen

Een uitvoerige beschrijving vindt u onder www.heidenhain.de

Vóór de ingebruikname

Elektrische aansluiting

Netspanning: 100 V~ tot 240 V~

(–15 % tot +10 %)
Netfrequentie: 43 tot 63 Hz
Netzekering: T1600 mA, 250 V

5 x 20 mm

Aansluiting van de netstekker

L: fase (bruin)
N: nulleider (blauw)

Aardleiding (geel/groen)

Gevaar voor elektrische

schokken!

Apparaat niet openen!•
De aardleiding mag nooit onderbroken •
zijn, ook niet bij aansluiting via een
adapter.

Let op

Wijzigingen aan de netkabel mogen
uitsluitend door een elektricien worden
uitgevoerd.

Let op

Geen meetsystemen of andere
apparaten aansluiten terwijl de ND 1100
is ingeschakeld.

Veiligheidsmaatregelen

Op het gebruik van de ND 1100
zijn de algemeen erkende
veiligheidsmaatregelen van toepassing.
Wanneer deze veiligheidsmaatregelen
niet worden opgevolgd, kan er schade
aan het apparaat of letsel optreden.
De veiligheidsvoorschriften kunnen
per onderneming verschillen. Indien
de inhoud van deze korte instructie
confl icteert met de bedrijfsinterne
regels van een onderneming waarin dit
apparaat wordt gebruikt, dan gelden de
strengste regels.

Weergave- en
bedieningselementen

A LCD-display
B

Softkeys: functieafhankelijk

C

Astoetsen: op nul zetten of

referentiepunt vastleggen

D

Commandotoetsen: metingen

regelen

E

Pijltoetsen: navigeren door de

menu's

F

Sneltoetsen: programmeerbaar

voor vaak gebruikte functies

G

Numeriek toetsenblok: invoer

van cijfers

H

Toets VERZENDEN:

meetgegevens naar een pc,
USB-printer of USB-geheugen
verzenden

I

Aan/uit-toets van LCD: LCD-

display in- of uitschakelen,
gegevens, referentiepunten en
oriëntaties wissen

Aansluitingen aan de
achterzijde van het apparaat

1 Netschakelaar
2 Netaansluiting met zekering
3 Aardaansluiting

(veiligheidsaarding)

4

Meetsysteemingangen, X-, Y-, Z,

Q-as voor lengtemeetsystemen
en impulsgevers. Interface wordt
bij de aanschaf gespecifi ceerd.

5

Interface V.24/RS-232-C voor

pc-aansluiting. Kabel voor
V.24/RS-232 mag geen gekruiste
aders hebben.

6 Aansluiting voor tastsysteem

(optioneel)

7 Niet bezet

Aansluitingen aan de zijkant

8

Audio-uitgang voor koptelefoon

3,5 mm / luidsprekerbus, één oor,
8 ohm

9

USB-interface, type A, voor

-printer of data-opslag

10 Interface RJ-45 voor

afstandsbedieningselementen

voor optionele voetschakelaar
of extern bedieningspaneel.
Met behulp van een RJ-45­splitter kunnen twee
afstandsbedieningsopties
gelijktijdig worden gebruikt.

Montage

De ND 1100 wordt met een pasbout,
een tapbout en bijbehorende
onderlegringen in de zwenksleuven van
de montagevoet of -arm bevestigd.

Eerste ingebruikname

Druk op de • NETSCHAKELAAR om
de ND 1100 in te schakelen. Het
beginscherm verschijnt.
Druk voor weergave van de actuele •
asposities op de toets FINISH.

Software-instellingen

De bedrijfsparameters van de ND 1100
moeten vóór de eerste ingebruikname
en bij iedere wijziging van de vereisten
voor metingen, rapportage en
communicatie worden geconfi gureerd.

De instellingen blijven gehandhaafd tot:

De batterij voor de gegevensback-up •
wordt vervangen
De gegevens en instellingen worden •
gewist
Software-upgrades worden •
uitgevoerd

Let op

Met de setup-parameters wordt de
bediening van de ND 1100 geregeld. Ze
zijn met een wachtwoord beveiligd. Het
wachtwoord voor de setup-menu's mag
alleen aan gekwalifi ceerde personen
worden bekendgemaakt.

Menu "Setup" openen1.

MENU-toets en dan softkey SETUP
indrukken. Het menu "Setup" verschijnt.

absoluut opvolgen
belangrijk
ter informatie

2

Positiemeting voorbereiden

ND 1100 inschakelen1.

Aansluitingen van de ND 1100 •
controleren.
Druk op de • NETSCHAKELAAR om
de ND 1100 in te schakelen. Daarna
de toets FINISH indrukken om de
weergave "Actuele positie" te openen.

Machinereferentiepunt zoeken 2.
(optie)

De tafel verplaatsen om de
referentiemerken te passeren of
aanslagen te zoeken, wanneer het
systeem zo is ingesteld dat bij het
starten een machinereferentiepunt
wordt vastgelegd.

Aanwijzing:

Bij gebruik van de foutcompensatie
SLEC is een reproduceerbaar
machinereferentiepunt (nulpunt) vereist.
Zie ook apparaathandboek ND 1100.

Maateenheid selecteren3.

Softkey INCH/MM indrukken om tussen
inch en millimeter om te schakelen.

Referentiepunt selecteren4.

Met de softkey ABS/INC kunt u tussen
de beide werkstanden omschakelen.

Referentiepunt vastleggen

Een actuele tasterpositie kan op
nul worden gezet of er kan een
waarde worden ingesteld die dan als
referentiepunt wordt gebruikt.

Positiewaarde op nul zetten1.

Draadkruis of tastsysteem
naar de gewenste
referentiepuntpositie
verplaatsen en op de
desbetreffende AS-toets
drukken om de positie op
nul te zetten.

Waarde instellen2.

Draadkruis of tastsysteem naar de •
gewenste referentiepuntpositie
verplaatsen en op de softkey PRESET
drukken.
Op de astoets drukken voor de as •
waarvoor de waarde moet worden
ingesteld.
Een waarde invoeren en op de •
ENTER-toets drukken.

Positie registreren

Een positie wordt met het draadkruis of
een tastsysteem geregistreerd.

Puntopname met draadkruis1.

De tafel zo verplaatsen dat het
draadkruis zich boven het gewenste
punt bevindt. De positie verschijnt op
het LCD-display.

Registratie door tastsysteem2.

Het tastsysteem naar het gewenste •
punt verplaatsen. De positie verschijnt
op het LCD-display.
Wanneer de functie • AFDR. GRENS
in het setup-submenu AFDRUKKEN
is geactiveerd, wordt de positie bij
contact van de taster afgedrukt.

Resultaatrapporten

Op de toets VERZENDEN
drukken om de geregistreerde
posities op een USB­printer af te drukken of de
positiegegevens via de seriële
interface V.24/RS-232 naar een
pc te zenden. Het formaat
van de afdruk of het rapport
wordt in het setup-submenu
AFDRUKKEN vastgelegd.

Bediening

ND 1100 QUADRA-CHEK

Instellen

Taal instellen

Het gewenste Taalveld selecteren,
softkey JA indrukken en met de ENTER­toets bevestigen.

Wachtwoord invoeren2.

Met de • PIJLTOETSEN naar het
submenu WACHTWOORD navigeren.
Het veld • WACHTWOORD selecteren,
wachtwoord invoeren en op ENTER
drukken.
Bij gebruik van een machinereferen-•
tiepunt voor de stapsgewijze lineaire
foutcompensatie (SLEC) OP NUL
ZETTEN BIJ START activeren.

Instelling van meetsysteem3.

Met de • PIJLTOETSEN naar het
submenu MEETSYSTEEM navigeren.
As selecteren en parameters van •
meetsysteem invoeren.
Instelling voor alle assen herhalen.•

Afdrukken met tastsysteem 4.
(optioneel)

Bij gebruik van tastsystemen kunnen de
posities bij contact van de taster worden
afgedrukt.

Met de • PIJLTOETSEN naar het
submenu AFDRUKKEN navigeren.
Kantherkenningsparameters voor het •
afdrukken van de aspositie bij contact
van de taster invoeren.

Haaksheid kalibreren5.

Meetnormaal voor kalibratie van de •
haaksheid bij de referentieas uitrichten.
MENU-• toets, daarna softkey SETUP
indrukken en naar het submenu RWK
navigeren.
MASTER-AS• selecteren, HOEK voor
meetnormaal invoeren en de softkey
LEREN indrukken.
De instructies op het beeldscherm •
volgen.

Foutcompensatie6.

Voor correctie van meetsysteem- en
machinefouten kan de lineaire of
stapsgewijze lineaire foutcompensatie
worden gebruikt (zie ook
apparaathandboek ND 1100).

Maatfactor7.

De lineaire maatfactor kan worden
gebruikt bij de meting van delen die
worden vergroot of verkleind.

MENU-• toets, daarna softkey SETUP
indrukken en naar het submenu
MAATFACTOR navigeren.
De gewenste • FACTOR invoeren, het
veld ACTIEF selecteren en op de
softkey JA drukken om de maatfactor
te activeren.

Weergaveformaat8.

MENU-• toets, daarna softkey SETUP
indrukken en naar het submenu
WEERGAVE navigeren.
Weergaveresoluties en overige •
parameters invoeren.

Aanwijzing:

Behalve deze minimaal vereiste
parameters vindt u nog meer setup­functies in het apparaathandboek
ND 1100.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Česky

Seřizování

Přesný popis najdete na adrese www.heidenhain.de

Před uvedením do provozu

Elektrické připojení

Síťové napětí: 100 V~ až 240 V~

(–15 % až +10 %)
Síťová frekvence: 43 až 63 Hz
Síťové pojistky: T1600 mA, 250 V

5 x 20 mm

Připojení síťové zástrčky

L: fáze (hnědá)
N: nulový vodič (modrý)

zemnicí vodič (žluto/zelený)

Nebezpečí úrazu elektrickým

proudem!

Přístroj neotevírejte! •
Ochranný vodič nesmí být nikdy •
přerušený, ani při připojení přes
adaptér.

Pozor

Změny na síťovém kabelu smí provádět
pouze odborník na elektriku!

Pozor

Je-li ND 1100 zapnuté, tak nepřipojujte
žádné měřicí či jiné přístroje.

Bezpečnostní opatření

Při provozu ND 1100 platí obecně
platná bezpečnostní opatření.
Nedodržení těchto opatření může
mít za důsledek poškození přístroje
nebo zranění. Bezpečnostní opatření
se mohou v různých podnicích lišit.
V případě konß iktu mezi obsahem
tohoto zkráceného návodu a interními
směrnicemi podniku, kde se tento
přístroj používá, platí přísnější pravidla.

Zobrazovací a ovládací prvky

A Displej LCD
B Softtlačítka: závislá na funkci
C Osová tlačítka: nulování nebo

nastavení vztažných bodů

D Tlačítka s příkazy: Řízení

měření

ESměrová tlačítka: Pohyb v

nabídkách

F Klávesové zkratky:

Programovatelné pro často
používané funkce

G Číslicový blok: Zadávání čísel
H Tlačítko POSLAT (SENDEN):

Odeslání měřicích dat k PC,
tiskárně USB nebo na ß ashdisk
USB

I Tlačítko Zap / Vyp LCD: Zapnutí

či vypnutí indikace LCD, smazání
dat, vztažných bodů a vyrovnání

Konektory na zadní straně
přístroje

1Síťový vypínač
2Síťové napájení s pojistkami
3Připojení uzemnění (ochranné

zemnění)

4 Vstupy měřicích přístrojů, osy

X, Y, Z, Q pro lineární odměřovací
systémy a snímač úhlové polohy.
Rozhraní se speciÞ kuje při koupi.

5 Rozhraní V.24/RS-232-C pro

připojení k PC. Kabel pro V.24/
RS-232 nesmí mít křížené
vodiče.

6Přípojka pro dotykovou sondu

(opční)

7 Neobsazeno

Konektory na boční straně

8 Výstup audio pro sluchátka

3,5 mm / konektor pro
reproduktor, jedno sluchátko,
8 Ohm

9 Rozhraní USB, typ A, pro

tiskárnu nebo ukládání dat

10 Rozhraní RJ-45 pro dálkové

ovládání s opčním nožním

spínačem nebo externím
ovládacím panelem. Pomocí
rozdělovače RJ-45 se mohou
používat současně dvě opční
dálková ovládání.

Montáž

ND 1100 se upevní pomocí lícovaného
šroubu, hlavy šrouby a vhodné podložky
do zářezů montážní patky nebo ramene.

První uvedení do provozu

ND 1100 zapněte stisknutím •
SÍŤOVÉHO VYPÍNAČE. Objeví se
úvodní obrazovka.
Pro zobrazení aktuálních pozic os •
stiskněte tlačítko UKONČIT (Finish).

Nastavení softwaru

Provozní parametry ND 1100 se musí
nastavit před prvním použitím a při
každé změně požadavků na měření,
přípravu hlášení a komunikaci.

Nastavení se zachovávají v těchto
případech:

Výměna baterie pro zálohování dat •
Smazání dat a nastavení •
Aktualizace softwaru •

Pozor

Parametry nastavení řídí ovládání
ND 1100 a jsou chráněné heslem. Heslo
pro přístup do nabídek Nastavení by se
mělo předávat pouze kvaliÞ kovaným
osobám.

Otevřete nabídku „Nastavení“ 1.
(Setup)

STISKNĚTE TLAČÍTKO Nabídky a
poté softklávesu NASTAVIT. Zobrazí se
nabídka „Nastavení“.

Bezpodmínečně dodržovat!
Důležité
Pro informaci

2

Příprava zjištění pozice

Zapněte ND 11001.

Zkontrolujte přípojky ND 1100. •
ND 1100 zapněte stisknutím •
SÍŤOVÉHO VYPÍNAČE . Poté
stiskem tlačítka UKONČIT (Finish)
otevřete zobrazování „Aktuální pozice“
(IST-Position).

Nalezení strojního vztažného bodu 2.
(opce)

Přejeďte stolem k nalezení referenčních
bodů nebo dorazů, pokud je systém
nastaven tak, aby byl při startu určen
strojní vztažný bod.

Upozornění:

Při používání chybové kompenzace
SLEC je potřebný reprodukovatelný
vztažný bod stroje (Nulový bod). Viz
také příručka ND 1100.

Volba měrových jednotek3.

Stiskněte softklávesu PALCE / MM
(ZOLL / MM) a přepněte na palce či mm.

Zvolení vztažného bodu4.

Softklávesou ABS / INK můžete přepínat
mezi oběma provozními režimy.

DeÞ nice vztažného bodu

Můžete vynulovat aktuální pozici
dotykové sondy nebo se může zadat
hodnota a ta se pak použije jako vztažný
bod.

Vynulování pozice1.

Přesuňte zaměřovací kříž
nebo dotykovou sondu na
požadovaný vztažný bod
a k vynulování pozice v
ose stiskněte příslušnou
klávesu OSY.

Zadání hodnoty2.

Přesuňte zaměřovací kříž nebo •
dotykovou sondu na požadovaný
vztažný bod a stiskněte softklávesu
PŘEDVOLBA (Preset).
Stiskněte tlačítko té osy, pro kterou se •
má hodnota zadat.
Zadejte hodnotu a stiskněte klávesu •
ENTER.

Zjištění pozice

Pozice se zjišťuje nitkovým křížem nebo
dotykovou sondou.

Sejmutí bodu pomocí nitkového kříže1.

Posuňte stůl tak, aby se nitkový kříž
nacházel nad požadovaným bodem.
Pozice se objeví na displeji LCD.

Sejmutí pomocí dotykové sondy2.

Přesuňte dotykovou sondu na •
požadovaný bod. Pozice se objeví na
displeji LCD.
Je-li aktivní funkce • TISK HRANICE
(Dr. Grenze) v další úrovni nabídky
Nastavení (Setup) v bodu TISKNOUT
(Drucken), tak se pozice při kontaktu
dotykové sondy vytiskne.

Výsledkové protokoly

Stiskněte klávesu POSLAT
(Senden) k vytisknutí zjištěných
pozic na tiskárně USB nebo
k odeslání pozičních dat přes
sériové rozhraní V.24/RS-232 k
PC. Formát výtisku / Protokolu
se určí v další úrovni nabídky
Nastavení (Setup) v bodu
TISKNOUT (Drucken).

Ovládání

ND 1100 QUADRA-CHEK

Seřizování

Nastavení jazyka2.

Označte požadované Políčko jazyka,
stiskněte softklávesu ANO a potvrďte
volbu klávesou ENTER.

Zadání hesla3.

Přejděte pomocí • SMĚROVÝCH
KLÁVES do další úrovně nabídky do
bodu HESLO.
Označte políčko • HESLO, zadejte ho a
stiskněte ENTER.
Používáte-li strojní vztažný bod pro •
lineární kompenzaci chyby na úseku
(SLEC), tak aktivujte NULY PŘI
STARTU.

Nastavení měřicího přístroje4.

Přejděte pomocí • SMĚROVÝCH
KLÁVES do další úrovně nabídky do
bodu MĚŘICÍ PŘÍSTROJ.
Vyberte osy a zadejte parametry •
měřicího přístroje.
Opakujte nastavení pro všechny osy. •

Tisk pozic dotykové sondy (opce)5.

Při použití dotykové sondy můžete
pozice při kontaktu sondy vytisknout.

Přejděte pomocí • SMĚROVÝCH
KLÁVES do další úrovně nabídky do
bodu TISKNOUT.
Zadejte parametry rozpoznávání hran •
pro tisk pozic os při kontaktu osy.

Zkalibrujte pravoúhlost6.

Laboratorní standard pro kalibraci •
pravoúhlosti vyrovnejte podle
referenční osy.
STISKNĚTE TLAČÍTKO NABÍDKA • ,
poté softklávesu NASTAVENÍ a
přejděte do další úrovně nabídky RWK.
Zvolte • HLAVNÍ OSU, ZADEJTE ÚHEL
laboratorního standardu a stiskněte
softklávesu NAUČIT (Lernen).
Postupujte podle příkaz

ů na obrazovce. •

Kompenzace chyb7.

Ke korekci chyb měřicího přístroje a
stroje se může použít lineární nebo
úseková lineární korekce chyb (viz také
příručka ND 1100).

KoeÞ cient změny měřítka8.

Lineární koeÞ cient změny měřítka se
může používat při měření dílů, které se
mají prodloužit nebo zkrátit.

Stiskněte tlačítko • NABÍDKA, poté
softklávesu NASTAVENÍ a přejděte
do další úrovně nabídky do bodu
KOEFICIENT MĚŘÍTKA.
Zadejte požadovaný • KOEFICIENT,
označte políčko AKTIVNÍ (Aktiv) a pro
aktivaci koeÞ cientu měřítka stiskněte
softklávesu ANO.

Formát zobrazování9.

STISKNĚTE TLAČÍTKO NABÍDKA • ,
poté softklávesu NASTAVENÍ a
přejděte do další úrovně nabídky do
bodu ZOBRAZENÍ.
Zadejte rozlišení zobrazování a další •
parametry.

Upozornění:

Vedle těchto minimálních parametrů
najdete další funkce Nastavení (Setup) v
příručce ND 1100.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Português

Ajustar

Pode encontrar uma descrição pormenorizada em www.heidenhain.de

Antes da colocação em
funcionamento

Ligação eléctrica

Tensão da rede: 100 V~ até 240 V~

(–15 % até +10 %)
Frequência da rede: 43 até 63 Hz
Fusível de rede: T1600 mA, 250 V

5 x 20 mm

Ligação da fi cha de rede

L: Fase (castanho)
N: Condutor neutro (azul)

Condutor de protecção/terra
(amarelo/verde)

Perigo de choque eléctrico!

Não abrir o aparelho!•
O condutor de protecção nunca pode •
ser interrompido, nem em caso de
ligação através de adaptador.

Atenção

Alterações ao cabo de rede apenas
por técnicos especializados em
electricidade!

Atenção

Não conectar aparelhos de medição ou
outros aparelhos, enquanto o ND 1100
estiver ligado.

Precauções de segurança

As precauções de segurança
geralmente reconhecidas aplicam-se à
operação do ND 1100. A inobservância
destas precauções de segurança pode
ter provocado danos no aparelho ou
lesões. As precauções de segurança
podem variar de empresa para empresa.
Em caso de confl ito entre o conteúdo
deste guia rápido e os regulamentos
internos de uma empresa, na qual este
aparelho seja utilizado, aplicar-se-ão as
regras mais rigorosas.

Elementos de exibição e
operação.

A Mostrador LCD
B

Softkeys: depende da função

C

Teclas de eixo: defi nir os pontos

de referência ou zeros

D

Teclas de comando: controlar as

medições

E

Teclas das setas: navegação

pelos menus

F

Teclas de acesso rápido:

programáveis para funções mais
frequentes

G

Bloco numérico: digitação de

números

H

Tecla ENVIAR: Enviar dados

medidos para um PC, impressora
USB ou dispositivo de
armazenamento USB

I

Tecla de ligar/desligar LCD:

Ligar ou desligar o mostrador
LCD, eliminar dados, pontos de
referência e ajustes

Ligações na parte de trás do
aparelho

1 Interruptor de rede
2 Ligação à rede com fusível
3

Ligação à terra (terra de protecção)

4 Entradas dos aparelhos de

medição, Eixo X, Y, Z, Q para

aparelhos de medição do
comprimento e codifi cadores.
A interface é especifi cada na
compra.

5

Interface V.24/RS-232-C para

ligação a PC. O cabo para
V.24/RS-232 não pode ter
condutores cruzados.

6 Ligação para sistema de teclas

(opcional)

7 Não usado

Ligações na parte lateral do
aparelho

8

Saída áudio para auscultadores

3,5 mm / fi cha de altifalante,
auricular, 8 Ohm

9

Interface USB, tipo A, para

impressora ou armazenamento
de dados

10 Interface RJ-45 para elementos

de controlo remoto, interruptor

de pedal opcional ou painel de
controlo externo Recorrendo a
splitters RJ-45 podem ser usadas
duas opções de controlo remoto
em simultâneo.

Montagem

O ND 1100 é fi xo às ranhuras de articu­lação do pé ou do braço de montagem
com um parafuso ajustado, um parafuso
de cabeça e respectivas anilhas.

Primeira colocação em
funcionamento

Para ligar o ND 1100 carregar no •
INTERRUPTOR DE REDE. Surge o
ecrã de início.
Para a indicação das posições actuais •
dos eixos pressionar a tecla FINISH.

Confi guração do software

Os parâmetros de funcionamento do
ND 1100 têm que ser confi gurados
antes da primeira utilização e aquando
de cada alteração dos requisitos para
medições, geração de relatórios e
comunicação.

As defi nições são mantidas até:

A bateria para a salvaguarda de dados •
ser trocada
Os dados e defi nições serem •
eliminados
Se proceder a actualizações de •
software

Atenção

Os parâmetros de confi guração
controlam a utilização do ND 1100 e são
protegidos por palavra-passe. A palavra­passe para os menus de confi guração
só deve ser transmitida a pessoas
qualifi cadas.

Abrir o menu "Setup"1.

PREMIR A TECLA MENU e depois a
softkey SETUP. É mostrado o menu
"Setup".

observar obrigatoriamente
importante
informativo

2

Preparar a recolha da posição

Ligar o ND 11001.

Verifi car as ligações do ND 1100.•
Para ligar o ND 1100 carregar no •
INTERRUPTOR DE REDE. Depois
premir a tecla FINISH, para abrir a
indicação "Posição EFECTIVA".

Encontrar o ponto de referência da 2.
máquina (opção)

Deslocar a mesa para passar por cima
das marcas de referência ou encontrar
os pontos de embate, com o sistema
defi nido para determinar um ponto de
referência durante o arranque.

Aviso:

Para utilizar a compensação de erros
SLEC é necessário um ponto de
referência da máquina (ponto zero)
reproduzível. Ver também o manual do
aparelho ND 1100.

Seleccionar a unidade de medição3.

Premir a softkey POLEGADA/MM para
alternar entre polegadas e milímetros.

Seleccionar o ponto de referência4.

Comute com a softkey ABS/INK entre
os dois modos de funcionamento.

Determinar o ponto de
referência

Uma posição actual do botão pode ser
anulada ou pode ser-lhe atribuído um
valor sendo este usado como ponto de
referência.

Anular o valor da posição1.

Mover a cruz de fi o ou
o sistema de contacto
para a posição do ponto
de referência desejado e
premir a tecla de EIXO para
anular a posição no eixo
correspondente.

Defi nir o valor2.

Mover a cruz de fi o ou o sistema de •
contacto para a posição do ponto de
referência desejado e premir a softkey
PRESET.
Pressionar a tecla de eixo relativa ao •
eixo para o qual pretende defi nir o
valor.
Introduzir um valor e pressionar a •
tecla ENTER.

Recolher a posição

Uma posição pode ser recolhida com
a cruz de fi o ou com um sistema de
contacto.

Determinar um ponto através da 1.
cruz de fi o

Deslocar a mesa de forma que a cruz de
fi o fi que por cima do ponto desejado. A
posição aparece no mostrador LCD.

Recolha através de um sistema de 2.
contacto

Movimentar o sistema de contacto •
até ao ponto desejado. A posição
aparece no mostrador LCD.
Se a função • FRONTEIRA IMP. estiver
activa no sub-menu de confi guração
IMPRIMIR, a posição é impressa
quando o contacto por toque
estabeleça o contacto.

Relatórios de resultado

Premir a tecla ENVIAR para
imprimir as posições recolhidas
numa impressora USB para
enviar os dados das posições
para um PC através da interface
de série V.24/RS-232. O formato
da impressão/do relatório
é defi nido no sub-menu de
confi guração IMPRIMIR.

Comando

ND 1100 QUADRA-CHEK

Ajustar

Defi nir o idioma2.

Marcar o campo de idioma desejado,
premir a softkey SIM e confi rmar com a
tecla ENTER.

Introduzir a palavra-passe3.

Navegar com as • TECLAS DAS SETAS
até ao sub-menu PALAVRA-PASSE.
Marcar o campo • PALAVRA-PASSE,
introduzir a palavra-passe e premir
ENTER .
Quando utilizar um ponto de referência •
da máquina para a compensação de
erros linear seccionada (SLEC), active
os ZEROS NO INÍCIO.

Confi guração do dispositivo de 4.
medição

Navegar com as • TECLAS DAS SETAS
até ao sub-menu DISPOSITIVO DE
MEDIÇÃO.
Seleccionar o eixo e introduzir os •
parâmetros do dispositivo de medição.
Repetir a confi guração para todos os •
eixos.

Imprimir com o sistema de 5.
contacto (opcional)

As posições de contacto por toque
podem ser impressas com a inclusão de
sistemas de contacto.

Navegar com as • TECLAS DA SETAS
até ao sub-menu IMPRIMIR.
Introduzir o parâmetro de •
reconhecimento de arestas para a
impressão da posição dos eixos no
contacto por toque.

Calibrar os ângulos rectos6.

Montar a bitola para a calibração dos •
ângulos rectos no eixo de referência.
PREMIR A TECLA MENU• , depois
premir a softkey SETUP e navegar até
ao sub-menu RWK.
Seleccionar um • EIXO MESTRE,
INTRODUZIR O ÂNGULO para a
bitola e premir a softkey APRENDER.
Seguir as instruções no ecrã.•

Compensação de erros7.

Para a correcção de erros dos
dispositivos de medição ou da máquina
pode ser usada a compensação de erros
linear ou linear seccionada (ver também
manual do aparelho ND 1100).

Factor de escala8.

O factor de medição linear pode ser
usado na medição de peças, que se
estiquem ou encolham.

Premir a tecla • MENU, depois premir
a softkey SETUP e navegar até ao
menu FACTOR DE ESCALA.
Introduzir o • FACTOR desejado, marcar
o campo ACTIVO e premir a softkey
SIM para a activação do factor de
escala.

Formato de exibição9.

PREMIR A TECLA MENU• , depois
premir a softkey SETUP e navegar até
ao menu VISUALIZAÇÃO.
Introduzir as resoluções de exibição e •
restantes parâmetros.

Aviso:

Além destes parâmetros mínimos
encontrará funções de confi guração
adicionais no manual do aparelho
ND 1100.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Język polski

Nastawienie

Dokładny opis znajduje się pod adresem www.heidenhain.de

Przed włączeniem do
eksploatacji

Podłączenie do instalacji
elektrycznej

Napięcie sieciowe: 100 V~ do 240 V~

(–15 % do +10 %)
Częstotliwość
sieciowa: od 43 do 63 Hz
Zabezpieczenie
sieciowe: T1600 mA, 250 V

5 x 20 mm

Podłączenie wtyczki sieciowej

L: faza (brązowy)
N: przewód zerowy (niebieski)

przewód ochronny (żółty/zielony)

Niebezpieczeństwo porażenia

prądem!

Nie otwierać urządzenia! •
Przewód ochronny nie może być •
przerwany, również nie w przypadku
podłączenia przez adapter.

Uwaga

Zmiany w kablu sieciowy tylko przez
fachowy personel!

Uwaga

Nie podłączać przyrządów pomiarowych
lub innych urządzeń, podczas gdy
włączony jest ND 1100.

Srodki ostrożności

Dla eksploatowania urządzenia ND 1100
obowiązują ogólnie przyjęte środki
ostrożności. Niestosowanie się do tych
zasad może spowodować uszkodzenia
urządzenia lub szkody zdrowotne
personelu. Przepisy bezpieczeństwa
pracy mogą być rożnie sformułowane,
w zależności od przedsiębiorstwa.
W przypadku niezgodności
pomiędzy treścią tej krótkiej instrukcji
i wewnętrznymi przepisami w
przedsiębiorstwie, w którym stosowane
jest niniejsze urządzenie, powinny
obowiązywać bardziej zaostrzone
przepisy bezpieczeństwa.

Elementy wyświetlacza i
elementy obsługi

A Ekran LCD
B Softkeys: w zależności od funkcji
C Klawisze osiowe: zerowanie lub

wyznaczenie punktu odniesienia

D Klawisze polecenia: sterowanie

pomiarami

E Klawisze ze strzałką: nawigacja

przez menu

F Klawisze szybkiego dostępu:

programowalne dla często
używanych funkcji

G Blok cyfr: zapis wartości

liczbowych

H Klawisz WYSŁAC: wysyłanie

danych pomiarowych do PC,
na drukarkę USB lub na nośnik
pamięci USB

I LCD klawisz on/off: włączenie

lub wyłączenie ekranu LCD,
usuwanie danych, punktów
odniesienia lub ustawień

Porty na tylnej stronie
obudowy

1Wyłącznik sieciowy
2 Podłączenie do sieci z

bezpiecznikiem

3 Uziemienie (uziemienie

ochronne)

4Wejścia enkoderów, X-, Y-, Z-,

Q-osie dla enkoderów liniowych
i dla enkoderów kątowych.
Interfejs jest specyÞ kowany przy
zakupie.

5 Interfejs V.24/RS-232-C dla

podłączenia PC. Kabel dla
V.24/RS-232 nie może mieć
skrzyżowanych żył.

6Wejście dla sondy pomiarowej

(optionalnie)

7 Nie zajęte

Porty na tylnej stronie
obudowy

8Wyjście audio dla słuchawek

3,5 mm / gniazdo głośników,
jednouszkowe, 8 Ohm

9 USB-port, typ A, dla drukarki lub

zapisu danych na nośnik

10 Interfejs RJ-45 dla

elementów obsługi zdalnej

dla opcjonalnego wyłącznika
nożnego lub przenośnego
pulpitu obsługi. Przy pomocy
rozgałęźnika RJ-45 można
wykorzystywać jednocześnie
dwie opcje obsług zdalnej.

Montaż

ND 1100 zostaje zamocowany przy
pomocy śruby pasowanej, śruby z łbem
i odpowiednich krążków podkładkowych
w otworach uchylnych nóżki montażowej
lub ramienia montażowego.

Pierwsze włączenie do
eksploatacji

Dla włączenia ND 1100 nacisnąć •
WŁĄCZNIK SIECIOWY. Pojawia się
ekran rozruchowy.
Dla wyświetlenia aktualnych pozycji •
osi nacisnąć klawisz FINISH.

Setup software

Parametry eksploatacyjne ND 1100
muszą być konÞ gurowane przed
pierwszym użyciem i przy każdej
zmianie wymogów, dotyczących
pomiarów przedmiotów, zestawiania
protokołu i komunikacji.

Nastawienia pozostają zachowane do:

zmiany baterii dla kopii zapasowej •
danych
usunięcia danych i nastawień •
przeprowadzenia aktualizacji software •

Uwaga

Parametry setupu sterują obsługą
ND 1100 i są zabezpieczone
hasłem. Hasło dla menu setupu
powinno być w posiadaniu wyłącznie
wykwaliÞ kowanego personelu.

Otworzyć menu „Setup“1.

KLAWISZmenu a następnie softkey
SETUP nacisnąć. Zostaje wyświetlane
menu „Setup“.

koniecznie uwzględnić
ważne
informatywne

2

Przygotowanie określania
pozycji

ND 1100 włączyć1.

Sprawdzić kontakty ND 1100. •
Dla włączenia ND 1100 nacisnąć •
WŁĄCZNIK SIECIOWY. Następnie
nacisnąć klawisz FINISH, aby
otworzyć wskazanie „AKT-pozycja“.

Szukanie punktu bazowego 2.
maszyny (opcja)

Przemieścić stół, aby przejechać
znacznik referencyjny lub znaleźć
punkty zderzenia, jeśli system tak jest
nastawiony, iż przy starcie zostaje
ustalony punkt odniesienia maszyny.

Wskazówka:

Przy zastosowaniu kompensacji błędów
SLEC konieczny jest reprodukowalny
punkt bazowy maszyny (punkt zerowy).
Ppatrz także instrukcja obsługi
urządzenia ND 1100.

Wybrać jednostkę miary3.

Nacisnąć softkey CALE/MM, aby
przełączać pomiędzy calami i milimetrami.

Wybrać punkt odniesienia4.

Przy pomocy softkey ABS/INK
przełączamy pomiędzy tymi obydwoma
trybami pracy.

Określenie punktu odniesienia
(bazy)

Aktualna pozycja sondy może zostać
wyzerowana lub można wyznaczyć
wartość, która będzie wykorzystywana
jako punkt odniesienia.

Wyzerowanie wartości pozycji1.

Przemieścić kursor
krzyżowy lub sondę
na wymaganą pozycję
punktu odniesienai i dla
wyzerowania pozycji na
osi nacisnąć odpowiedni
klawisz OSIOWY.

Wyznaczenie wartości2.

Przemieścić kursor krzyżowy lub •
sondę na wymaganą pozycję punktu
odniesienia oraz nacisnąć softkey
PRESET.
Nacisnąć klawisz osiowy dla osi, •
dla której ma zostać wyznaczona ta
wartość.
Zapisać wartość i nacisnąć klawisz •
ENTER.

Określenie pozycji

Pozycja zostaje określona za pomocą
kursora krzyżowego lub sondy
pomiarowej.

Ustalanie punktów za pomocą 1.
kursora krzyżowego

Tak przesunąć stół, aby kursor krzyżowy
znajdował się nad wymaganym punktem.
Pozycja pojawia się we wskazaniu LCD.

Określanie za pomocą sondy 2.
pomiarowej

Przemieścić sondę pomiarową na •
wymagany punkt. Pozycja pojawia się
we wskazaniu LCD.
Jeśli funkcja • DR. GRANICY w
podmenu setupu DRUKOWAĆ jest
aktywowana, to pozycja zostaje
wydrukowana przy kontacie sondy.

Protokoły wyniku

Klawisz WYSŁAĆ nacisnąć, aby
wydrukować ustalone pozycje
na drukarce USB lub przesłać
dane pozycji poprzez szeregowy
interfejs V.24/RS-232 do PC.
Format wydruku/raportu zostaje
określony w podmenu setupu
DRUKOWAĆ.

Obsługa

ND 1100 QUADRA-CHEK

Nastawienie

Nastawienie języka2.

Wymagane pole językowe zaznaczyć,
softkey TAK nacisnąć i klawiszem
ENTER potwierdzić.

Wprowadzenie hasła3.

Przy pomocy • KLAWISZY ZE
STRZAŁKĄ przejść do podmenu
HASŁO.
Pole • HASŁO zaznaczyć, zapisać
hasło i ENTER nacisnąć.
W przypadku wykorzystywania punktu •
bazowego maszyny, dla częściowej
liniowej kompensacji błędów (SLEC)
ZEROWAĆ PRZY STARCIE
aktywować.

Setup enkodera4.

Przy pomocy • KLAWISZY ZE
STRZAŁKĄ przejść do podmenu
ENKODER.
Wybrać oś i zapisać parametry •
enkodera.
Powtórzyć setup dla wszystkich osi. •

Drukowanie przy pomocy sondy 5.
pomiarowej (optionalnie)

Podczas użycia sond pomiarowych
można drukować pozycje przy kontacie
sondy.

Przy pomocy • KLAWISZY ZE
STRZAŁKĄ przejść do podmenu
DRUKOWAĆ.
Zapisać parametry rozpoznawania •
krawędzi dla drukowania pozycji osi
przy kontakcie sondy.

Kalibrowanie prostokątności6.

Nastawić normalną pomiarową dla •
kalibrowania prostokątności na osi
referencyjnej.
KLAWISZ • menu, a następnie softkey
SETUP nacisnąć i do podmenu RWK
nawigować.
Wybrać • OŚ

MASTER, ZAPISAĆ KĄT
dla normalnej pomiarowej i softkey
NAUCZYĆ nacisnąć.
Wykonywać instrukcje na ekranie. •

Kompensacja błędów7.

Dla korygowania błędów enkoderów i
maszyny można stosować liniową lub
fragmentaryczną liniową kompensację
błędów (patrz instrukcja obsługi
urządzenia ND 1100).

Współczynnik skalowania8.

Liniowy współczynnik skalowania może
być używany dla pomiaru przedmiotów,
które się rozszerzają lub skurczają.

KLAWISZ • menu, następnie
softkey SETUP nacisnąć i przejść
do podmenu WSPÓŁCZYNNIK
SKALOWANIA.
Zapisać wymagany • WSPÓŁCZYNNIK,
pole AKTYWNY zaznaczyć i softkey
TAK nacisnąć, aby aktywować
współczynnik skalowania.

Format wskazania9.

KLAWISZ • menu, następnie softkey
SETUP nacisnąć i do podmenu
WSKAZANIE nawigować.
Zapisać rozdzielczoś

ci wskazania i •

dalsze parametry.

Wskazówka:

Oprócz tych podstawowych parametrów
można znaleźć dalsze funkcje setupu w
instrukcji obsługi ND 1100.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Русский

Настройки

Более подробное описание можно найти на сайте www.heidenhain.ru

Перед включением
Подключение к электросети

Линейное
напряжение: от 100 В~ до 240 В~

(от –15 % до +10 %)
Частота се ти: от 43 до 63 Гц
Предохранитель: T1600 мA, 250 В

5 x 20 мм

Разводка разъема питания

L: фаза (коричневый)
N: нейтраль (голубой)

заземление (желтый/з еленый)

Опасность удара током!

Не открывайте прибор •
Никогда не используйте 2-х •
проводной адаптер вместо 3-х
проводного и не допускайте
разрыва или отключения кабеля
заземления ND 1100.

Внимание

Изменения в кабеле питания
могут производиться т о лько
профессиональным электриком.

Внимание

Не подключайте измерительные
датчики или другие приборы к
ND 1100, ко гда он включен.

Обеспечение безопасности

При работе с ND 1100 действ уют
признанные меры по обеспечению
безопасности. Несоблюдение этих
мер может привести к повреждению
прибора или травмам. Разумеется,
меры обеспечения безопасности
могут различа ться в ра зных компаниях.
В случае о т личий внутренних правил
компании, в которой испо льз у е т ся
данный прибор, от предписаний
краткого руково дства действуют
более строгие правила.

Экран и элементы
управления

A LCD монитор
B Softkey: многофункциональные

клавиши, зависят от функций

C Кнопки осей: обнуление или

установка точек прив язки

D Кнопки команд: управление

измерениями

E Кнопки со стрелками:

навигация по меню

F Кнопки быстрого доступа:

программируются по д часто
используемые функции

G Цифровая клавиатура: ввод

цифровых значений

H Кнопка ОТПРАВИТЬ:

передача измеренных
значений на ПК, USB-принтер
или USB-накопитель

I Кнопка

LCD вкл/выкл:

включение или выключение
монитора, удаление данных,
точек привязки и настроек

Разъемы на задней панели

1 Выключатель питания
2 Разъем питания с

предохранителем

3 Земля (защитное заземление)
4 Входы датчиков: оси X,

Y, Z, Q для линейных или
круговых датчиков. Интерфейс
определяе т ся при покупке.

5 Интерфейс RS-232-C для

связи с ПК. Каб е ль RS-232 не
должен иметь перекрестных
жил.

6 Разъем кромочного щупа

(опция)

7 Не использ уется

Разъемы на боковой
стороне

8 Звуковой выход, для

наушников 3,5 мм/джэк,
монофонический, 8 Ом

9 USB-интерфейс типа A для

принтера или сохранения
данных

10 Интерфейс RJ-45 для

удаленного управ ления
с помощью ножног о
выключателя или внешней
клавиатуры. Разделитель RJ-45
позволяет использование дв ух
опций удаленного управления
одновременно.

Монтаж

Как показано на рисунке ниже
ND 1100 крепит ся на подставке или

монтажном рычаге с помощью винта
с бур тиком, стяжног о винта и шайбы.

Первое включение

Включите • ВЫКЛЮЧАТЕЛЬ
ПИТАНИЯ для запу ска ND 1100.
На экране отобра зится заставка.
Нажмите кнопку • FINISH для
отображения текущих коор дина т
положения осей.

Настройки ПО

Параметры ND 1100 должны
быть определены перед первым
использованием и должны
конфигурироваться каждый раз при
изменении требований к измерениям,
созданию отче т ов и переда чи данных.

Настройки сохраняются до:

смены батарейки для резервных •
копий
удаления данных и настроек •
обновления программного •
обеспечения

Внимание

Настройки параметров управ ляют
работой ND 1100 и защищены
паролем. Пароль для доступа к этим
настройкам должен передава ться
только квалифицированному
персоналу .

Доступ к меню "Настройки"1.

Нажмите кнопку MENU, а за тем
нажмите Softkey НАСТР ОЙКИ.
На экране отобра зятся настройки.

Очень важно
На заме тку
Для информации

2

Подготовка к измерению
координаты

Включение ND 11001.

Проверь т е подсоединения ND 1100. •
Для включения ND 1100 включите •
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ.
Затем, чтобы о т образить текущую
позицию, нажмите кнопку FINISH.

Обнуление (опция)2.

Перемещайте координату до
пересечения с референтной меткой
или до упоров, если система была
настроена для обнуления при
включении.

Замечание:

При использовании сегментной
линейной и не линейной компенсации
погрешностей (SLEC и NLEC)
необходимо иметь воспроизво димую
точку привязки станка (нулевую точку).
Более подробное описание можно
найти в руководстве по льзов а те ля.

Выбор единиц измерения3.

Нажмите Softkey ДЮЙМЫ/ММ для
переключения между миллиме трами
и дюймами.

Выбор точки привязки4.

Нажмите Softkey ABS/INC для
переключения между абсо лю тным и
инкрементальным режимом рабо ты.

Задание точки привязки

Текущая координата положения
щупа может быть обнулена или
установлена в определенное
значение, которое может быть
использовано в качестве точки
привязки.

Обнуление значения позиции1.

Переместите
перекрестие или щуп к
желаемой координа т е
точки привязки и
нажмите кнопку ОСИ
для обнуления позиции
соответств ующ ей оси.

Ввод позиции2.

Переместите перекрестие или •
щуп к желаемой координа те
точки привязки и нажмите Softkey
ЗАДАТЬ.
Нажмите кнопку оси, для которой •
Вы хотите ввести позицию.
Введите значение позиции и •
нажмите ENTER.

Измерение то чки

Координату то чки можно измерить с
помощью перекрестия или щупа.

Измерение с помощью 1.
перекрестия

Переместите ось так, чтобы
перекрестие находилось над точкой
касания. Координата то чки будет
отображена на экране.

Измерение с помощью щупа2.

Переместите щуп к выбранной •
точке. Координата точки будет
отображена на экране.
Если функция • ПЕЧАТЬ КООРД.
КРОМОК в

меню ПРИНТ активна,
то координаты будут печататься
при касании.

Отчеты

Нажмите кнопку ОТПРАВИТЬ
для печати координат через
USB-принтер или чтобы
послать их на ПК через порт
RS-232. Место назначения
указывается в меню ПЕЧАТЬ.

У прав ление

ND 1100 QUADRA-CHEK

Настройки

Выбор языка2.

Выделите же лаемый Язык, нажмите
Softkey ДА, а затем нажмите ENTER.

Ввод пароля3.

С помощью • КНОПКИ СО С ТРЕЛКОЙ
перейдите в меню ПАРОЛЬ.
Перейдите в по ле • ПАРОЛЬ,
введите паро ль и нажмите ENTER.
В меню ИЗМЕРЕНИЯ активируйте •
ОБНУЛ. ПРИ СТАРТЕ, если для
компенсации погрешности будет
использоваться точка привязки
станка.

Настройки датчика4.

С помощью • КНОПКИ СО С ТРЕЛКОЙ
перейдите в меню ДАТЧИКИ .
Выберите ось и введите •
необходимые параметры датчика.
Повторите настройки для всех осей. •

Печать измерений кромочного 5.
щупа (опция)

Если используется кромочный щуп,
то измеренные значения могут быть
напечатаны через вывод щупа.

С помощью • КНОПКИ СО С ТРЕЛКОЙ
перейдите в меню ПЕЧАТЬ.
Введите параме тры распознавания •
ребра для пе ча ти координат оси
при касании щупа.

Калибровка перпендикулярности6.

Выровняйте концевую мер у для •
калибровки перпендикулярности
вдоль оси.
Нажмите кнопку • MENU, нажмите
Softkey НАСТРОЙКИ, а затем
перейдите в по дменю Корр. угла.
Выберите • ГЛАВНАЯ ОСЬ, введите
УГОЛ для концевой меры и
нажмите

Softkey ЗАПОМНИТЬ.

Следуйте инструкциям, •
отображаемым на экране.

Компенсация погрешностей7.

Для компенсации погрешности датчика
и погрешности измерений станка
можно использова ть компенсацию
линейной погрешности, компенсацию
линейной погрешности на сегменте
и нелинейности. Бо лее подробное
описание можно найти в руководстве
пользователя по ND 1100.

Масштабирование8.

Линейное масштабирование может
применяться при измерении де т алей,
которые растянуты или сжаты.

Нажмите кнопку • MENU, зат ем

Softkey НАСТРОЙКИ и перейдите

в

меню КОЭФ. МАСШТ АБ.
Введите желаемый • МНОЖИТЕЛЬ,
выделите по ле АКТИВЕН и вве дит е
с помощью Softkey ДА.

Настройки дисплея9.

Нажмите кнопку • MENU, зат ем
Softkey НАСТРОЙКИ и перейдите в

меню ИНДИКАЦИЯ.
Введите желаемое разрешение •
дисплея и другие параметры.

Замечание:

Помимо описанных здесь основных
параметров настройки сущ еств ую т
также другие параме тры. Их полное
описание можно найти в руководстве
пользователя по ND 1100.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK Türkçe

Düzenleme

Daha ayrõntõlõ bir açõklama için bakõnõz www.heidenhain.de

İşletime almadan önce

Elektrik bağlantõsõ

Şebeke gerilimi: 100 V~ ila 240 V~

(% –15 ila % + 10)

Şebeke frekansõ: 43 ila 63 Hz
Şebeke sigortasõ: T1600 mA, 250 V

5 x 20 mm

Şebeke Þ şi bağlantõsõ

L: Faz (kahverengi)
N: Nötr hatt (mavi)

Toprak hattõ (sarõ/yeşil)

Elektrik çarpmasõ tehlikesi!

Cihazõ açmayõn!•
Toprak hattõ, adaptör üzerinden •
yapõlan bağlantõda dahi, asla
kesilmemelidir.

Dikkat

Şebeke kablosunda değişiklikler,
sadece elektronik uzmanlarõ tarafõndan
gerçekleştirilmelidir!

Dikkat

ND 1100 devrede olduğunda hiçbir
ölçüm cihazõ ya da başka cihazlar
bağlamayõn.

Güvenlik tedbirleri

ND 1100'ün işletimi için bilinen genel
güvenlik tedbirleri geçerlidir. Bu güvenlik
tedbirlerinin dikkate alõnmamasõ, cihazda
hasarlara ya da yaralanmalara yol
açabilir. Güvenlik tedbirleri işletmelere
göre değişebilir. Bu kõsa talimatõn içeriği
ve bu cihazõn kullanõlacağõ işletmenin
kendi düzenlemeleri arasõndaki
bir çelişkide, daha kapsamlõ olan
düzenlemeler geçelidir.

Gösterge ve kullanõm
elemanlarõ

A LCD Göstergesi
BYazõlõm tuşlarõ: İşleve bağlõ
C Eksen tuşlarõ: Sõfõrlama ya da

referans noktalarõnõn girişi

D Komut tuşlarõ: Ölçümlerin

kumanda edilmesi

E Ok tuşlarõ: Menüler üzerinden

navigasyon

FHõzlõ erişim tuşlarõ: Sõk

kullanõlan fonksiyonlar için
programlanabilir

G Sayõ bloğu: Sayõlarõn girişi
H GÖNDER tuşu: Ölçüm verilerinin

bir PC'ye, USB baskõya ya da
USB belleğe gönderimi

I LCD açõk/kapalõ tuşu: LCD

göstergesini açma veya kapama,
verileri, referans noktalarõnõ ve
do

ğrultmalarõ silme

Bağlantõlar cihaz arkasõndadõr

1 Şebeke şalteri
2 Sigortalõ şebeke bağlantõsõ
3 Topraklama bağlantõsõ (koruma

topraklamasõ)

4 Ölçüm cihazlarõ girişi, uzunluk

ölçüm cihazlarõ ve devir vericisi
için X, Y, Z, Q eksenleri. Arayüz
satõşta özelleştirilir.

5 Arayüz V.24/RS-232-C, PC

bağlantõsõ için. V.24/RS-232
kablosunda çapraz damarlar
olmamalõdõr.

6 Tarama sistemi için bağlantõ

(opsiyonel)

7 Dolu değil

Bağlantõlar yandadõr

8 Audio çõkõşõ 3,5 mm kulaklõk/

hoparlör girişi, tek kulaklõk,
8 Ohm için

9 USB arayüzü, tip A, baskõ veya

veri kaydedici için

10 Uzaktan kumanda elemanlarõ

için RJ-45 arayüzü, opsiyonel

ayak kumandasõ ya da harici
kumanda alanõ için. Bir RJ-45
ayõrõcõ yardõmõyla iki uzaktan
kumanda opsiyonu aynõ anda
kullanõlabilir.

Montaj

ND 1100, bir alõştõrma cõvatasõ, bir başlõ
vida ya da uygun bir montaj pulu ile
montaj ayağõnõn veya kolunun hareket
deliklerine sabitlenir.

İlk işletim

ND 1100'ü devreye almak için •
ŞEBEKE ŞALTERINE basõn. Start
ekranõ görünür.
Güncel eksen pozisyonlarõnõ •
göstermek için FINISH tuşuna basõn.

Yazõlõm Setup'õ

ND 1100'ün işletim parametreleri ilk
uygulamadan önce ve ölçümler için,
rapor hazõrlama ve iletişim için yapõlan
taleplerin her değişiminde konÞ güre
edilmelidir.

Ayarlar şu duruma kadar korunur:

Batarya veri yedeklemesi için •
değiştirilene kadar
Veriler ve ayarlar silinene kadar•
Yazõlõm güncellemeleri •
gerçekleştirilene kadar

Dikkat

Setup parametreleri ND 1100'ün
kullanõmõnõ kumanda eder ve parola
korumasõna sahiptir. Setup menüleri
için gerekli parola sadece yetkin kişilere
verilmelidir.

"Setup" menüsünün açõlmasõ1.

MENÜ tuşuna ve ardõndan SETUP
yazõlõm tuşuna basõn. "Setup" menüsü
gösterilir.

mutlaka dikkate alõn
önemli
bilgilendirici

ND1100_Rev_tr.indd Abs1:1ND1100_Rev_tr.indd Abs1:1 19.10.2009 14:13:3819.10.2009 14:13:38

2

Pozisyon belirlemenin
hazõrlanmasõ

ND 1100'ü devreye alõn1.

ND 1100'ün bağlantõlarõnõ kontrol edin.•
ND 1100'ü devreye almak için •
ŞEBEKE ŞALTERINE basõn. "Gerçek
pozisyon" göstergesini açmak için
ardõndan FINISH tuşuna basõn.

Makine referans noktasõnõn 2.
bulunmasõ (opsiyonel)

Referans işaretleri üzerinden geçmek ya
da dayanma yerlerini bulmak için, sistem
startta bir makine referans noktasõnõ
belirlemek üzere düzenlendiyse tezgahõ
sürün.

Uyarõ:

SLEC hata kompanzasyonunun
kullanõmõnda yeniden üretilebilir bir
makine referans noktasõ (sõfõr noktasõ)
gereklidir. Bakõnõz Cihazlar El Kitabõ
ND 1100.

Ölçü birimini seçin3.

İnç ve milimetre arasõnda geçiş yapmak
için İNÇ/MM yazõlõm tuşuna basõn.

Referans noktasõnõ seçin4.

ABS/INK yazõlõm tuşuyla her iki işletim
türü arasõnda geçiş yaparsõnõz.

Referans noktasõnõ belirleyin

Güncel bir tarama pozisyonu sõfõrlanabilir
ya da bir değer ayarlanabilir ve bu değer
referans noktasõ olarak kullanõlabilir.

Pozisyon değerinin sõfõrlanmasõ1.

Artõ imleci ya da tarama
sistemini istenen referans
noktasõ pozisyonuna
hareket ettirin ve eksendeki
pozisyonun sõfõrlanmasõ
için uygun EKSEN tuşuna
basõn.

Değer girilmesi2.

Artõ imlecini ya da tarama sistemini •
istenen referans noktasõna hareket
ettirin ve PRESET yazõlõm tuşuna
basõn.
Değer girilecek eksen için eksen •
tuşuna basõn.
Bir değer girin ve • ENTER tuşuna
basõn.

Pozisyonun tespit edilmesi

Bir pozisyon artõ imleci ya da bir tarama
sistemi ile tespit edilir.

Artõ imleci ile nokta kabulü1.

Tezgahõ, artõ imleci istenen nokta
üzerinde bulunacak şekilde kaydõrõn.
Pozisyon, LCD ekranõnda belirir.

Tarama sistemiyle belirleme2.

Tarama sistemini istenen noktaya •
hareket ettirin. Pozisyon, LCD
ekranõnda belirir.
DR. SINIR• fonksiyonu, BASKI Setup
alt menüsünde etkinleştirildiğinde
pozisyon, tarama temasõnda basõlõr.

Sonuç raporlarõ

Belirlenen pozisyonlarõ bir
USB baskõda basmak için
ya da pozisyon verilerini seri
arayüzü V.24/RS-232 üzerinden
bir PC'ye göndermek için
GÖNDER tuşuna basõn. Baskõ/
rapor formatõ BASKI Setup alt
menüsünde tespit edilir.

Kullanõm

ND 1100 QUADRA-CHEK

Düzenleme

Dili ayarlama2.

İstenen dil alanõnõ işaretleyin, EVET
yazõlõm tuşuna basõn ve ENTER tuşuyla
onaylayõn.

Parolayõ girin3.

OK TUŞLARIYLA• PAROLA alt
menüsüne yönlendirin.
PAROLA• alanõnõ işaretleyin, parolayõ
girin ve ENTER'a basõn.
Bölüm bölüm doğrusal hata •
kompanzasyonu (SLEC) için
bir makine referans noktasõ
kullanõldõğõnda BAŞLATMADA
SIFIRLAMA'yõ etkinleştirin.

Ölçüm cihazõ Setup'õ4.

OK TUŞLARIYLA• ÖLÇÜM CIHAZI alt
menüsüne yönlendirin.
Ekseni seçin ve ölçüm cihazõ •
parametresini girin.
Setup'õ bütün eksenler için tekrarlayõn.•

Tarama sistemi ile baskõ (opsiyonel)5.

Tarama sistemlerinin kullanõmõnda
pozisyonlar tarama temasõnda
basõlabilir.

OK TUŞLARIYLA• BASKI alt
menüsüne yönlendirin.
Kenar tanõma parametrelerini, tarama •
temasõnda eksen konumlarõnõ basmak
için girin.

Dik açõlarõn kalibrasyonu6.

Referans eksende dik açõnõn •
kalibrasyonu için ölçüm normu
düzenleyin.
MENÜ • tuşuna, ardõndan SETUP
yazõlõm tuşuna basõn ve RWK alt
menüye yönlendirme yapõn.
Bir • MASTER EKSEN seçin, ölçüm
normu için açõ girin ve ÖĞRENME
yazõlõm tuşuna basõn.
Ekrandaki talimatlarõ takip edin.•

Hata kompanzasyonu7.

Ölçüm cihazõ ve makine hatalarõnõn
düzeltilmesi için doğrusal veya
bölüm bölüm doğrusal olan hata
kompanzasyonu uygulanabilir (bakõnõz
Cihazlar El Kitabõ ND 1100).

Ölçü faktörü8.

Doğrusal ölçü faktörü, genişleyen ya
da büzülen parçalarõn ölçümünde
uygulanabilir.

MENÜ• tuşuna, ardõndan SETUP
yazõlõm tuşuna basõn ve ÖLÇÜ
FAKTÖRÜ alt menüye yönlendirme
yapõn.
İstenen • FAKTÖRÜ girin, ETKIN
alanõnõ işaretleyin ve ölçü faktörünün
etkinleştirilmesi için EVET yazõlõm
tuşuna basõn.

Gösterge formatõ9.

MENÜ• tuşuna, ardõndan SETUP
yazõlõm tuşuna basõn ve GÖSTERGE
alt menüye yönlendirme yapõn.
Gösterge çözünürlüğü ve diğer •
parametreleri girin.

Uyarõ:

Bu asgari parametrelerin dõşõnda, Cihaz
El Kitabõ ND 1100'de başka Setup
fonksiyonlarõ bulabilirsiniz.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

ND1100_Rev_tr.indd Abs1:2ND1100_Rev_tr.indd Abs1:2 19.10.2009 14:13:4219.10.2009 14:13:42

1

ND 1100 QUADRA-CHEK Nihongo

設定

詳細は、弊社ホームページ www.heidenhain.de をご参照ください

電源投入前

電気的接続

電源電圧： 100 V~ ～ 240 V~

(–15 % ～ +10 %)

商用電源周波数： 43 Hz ～ 63 Hz
ヒューズ： T1600 mA, 250 V

5 x 20 mm

電気接続配線

L: 電源電圧 (茶)
N: ニュートラル (青)

グランド (黄/緑)

電気的ショックに注意!

本体のカバーを開けないこと •
3線から2線へのアダプタを使用しないで •
ください。また、必ずND 1100にアース接
続をしてください。

注意
電気技術者以外は、電源ケーブルへの変
更を行わないでください。

注意
通電時には、エンコーダや他の機器を
ND 1100に接続しないでください。

安全性についての注意

ND 1100を操作する際には、必ず一般的
に認められた安全注意事項に従ってくださ
い。これらの注意事項に従わないと、機器
にダメージを受けたりユーザーが怪我をし
たりする場合があります。安全規則は企
業ごとに違いがあります。このガイドの内
容と、このシステムをご使用になる企業の
規則に違いがある場合には、厳しいほう
の規則を優先してください。

操作および表示

A 液晶画面
B ソフトキー： 各種機能への切替え
C 軸キー： 軸をゼロにして、データム

を設定する

D コマンドキー： 測定のコントロール
E 矢印カーソルキー： メニューナビゲ

ーション

F ファストトラックキー： よく使用する

機能をプログラム可能

G テンキー： 数値データ入力
H データ送出キー： 測定されたデー

タをPC、USBプリンター、USBドライ
ブへ送出

I 液晶画面　オン/オフ　キー：画面

のオン/オフ、またはデータ、デー
タム、そしてスキューアラインメント
のクリア

接続 (背面)

1 電源スイッチ
2 電源接続（ヒューズ）
3 アース
4 エンコーダ入力、 リニアエンコ

ーダおよびロータリエンコーダ用
X,Y,Z,Q軸。ご購入時にインターフェ

ースを指定してください。

5 RS-232-Cインターフェース PC接

続用。RS-232ケーブルは、クロス
オーバーを含まないこと（ストレー
ト接続）。

6 タッチプローブコネクタ(オプション)
7 使用しない

接続 (側面)

8 音声出力、 3.5mmヘッドフォン/

スピーカー用差し込み口、モノラ
ル、8Ω

9 USB タイプAインターフェース、プリ

ンターまたはデータ保存用

10 リモートアクセサリ・インターフェー

ス RJ-45、光学フットスイッチまた
はキーボード用。RJ-45スプリッタ
ーを使用すると、オプションの2つ
のリモートアクセサリを同時に使用
することができます。

取付け

ND 1100は、首振りスロットの取付けスタ
ンドまたはアームマウントに、ショルダース
クリュー、キャップスクリュー、ワッシャーで

固定します。

初期立ち上げ

電源スイッチを押してND 1100の電源を •
入れます。初期画面が表示されます。
FINISH • キーを押すと、DRO画面に各軸
の現在値が表示されます。

ソフトウェアの設定

ND 1100の操作パラメータは、最初にシス
テムを使用する前、および測定、レポー
ト、データ送出内容の変更毎に設定しなけ
ればなりません。

設定は、下記のことが行われるまで保持
されます：

データバックアップ・バッテリーの交換 •
データおよび設定の消去 •
ソフトウェアのアップグレード •

注意
設定パラメータは、ND 1100の操作をコン
トロールし、パスワードで保護されていま
す。設定画面へアクセスするためのパス
ワードは、権限を持つ者だけに与えてくだ
さい。

設定メニューへのアクセス1.
MENUキーを押し、その後SETUPソフ
トキ－を押します。設定メニューが表示さ
れます。

重要

注意

参考

2

位置プロービングの準備

ND 1100の起動1.
ND 1100への接続をチェックしてくださ •

い。
電源スイッチ • を押してND 1100の電源を
入れてください。次に FINISH キーを押
して、DRO画面を表示させます。

機械原点の検出 (オプション)2.
ステージを動かして原点を通過させます。
または、システム起動時に機械原点を検
出するように設定されている場合は停止
位置を見つけます。

注：
SLEC(部分直線誤差補正）を使用する場
合には、繰り返して使用できる機械原点
が必要です。詳細は、ユーザーガイドをご
参照ください。

測定単位の選択3.
IN/MMソフトキーを押すことにより、インチ
とmmを切り替えることができます。

データムの選択4.
ABS/INCソフトキーを押すことにより、アブ
ソリュートおよびインクリメンタルデータム
を切り替えることができます。

データムの作成

現在のプローブ位置をゼロに合わせるか
値をプリセットして、データムとして使用す
る事ができます。

位置のゼロ化1.
照準またはタッチプローブ
を希望の基準位置に移動さ
せ、AXISキーを押して対応
する軸の基準位置をゼロに
します。

位置のプリセット2.

照準またはタッチプローブを希望の基 •

準位置に移動させ、PRESETソフトキー

を押してください。

プリセットしたい軸の軸キーを押してく •

ださい。

プリセット値を入力し、 • ENTERキーを押

してください。

位置のプロービング

位置は照準またはタッチプローブでプロー

ビングします。

照準でのプロービング1.
ステージを移動させて、照準を測定したい
ポイントの上に重ねてください。 液晶画面
に、位置が表示されます。

タッチプローブでのプロービング2.

タッチプローブを、測定したいポイントへ •

移動させてください。 液晶画面に、位置

が表示されます。

PRINT • 設定画面でPRINT EDGESが有効

である場合は、タッチプローブが接触し

た位置が印刷されます。

結果のレポート

SENDキーを押して、USBプリンタ
ーでプローブした位置を印刷、ま
たはRS-232シリアル接続でPCへ
位置データを送信してください。
レポートのフォーマットは、PRINT
設定画面で詳細設定ができます。

操作

ND 1100 QUADRA-CHEK

設定

言語の設定2.

希望の言語フィールドを反転表示させて

YESソフトキーを押し、その後ENTERキー
を押します。

パスワード入力3.
ARROW CURSOR • を使用し
て、SUPERVISOR設定画面を表示させ
ます。

Password • フィールドを反転表示させて
パスワードを入力し、ENTERキーを押

します。
機械原点をSLEC誤差補正で使用する •
場合は、Startup Zeroを有効にします。

エンコーダ設定4.
ARROW CURSOR • を使用し
て、ENCODERS設定画面を表示させ
ます。
軸を選択し、必要なエンコーダのパラメ •
ータを入力します。
全ての軸に設定を繰り返します。 •

タッチプローブ印刷 (オプション)5.
タッチプローブ使用時に、プローブが接触
した位置を印刷することができます。

Arrow cursor • キーを使用して、 PRINT

設定画面を表示させます。

プローブが接触した際に軸の位置を印 •

刷するための、希望するエッジ検出パラ

メータを入力します。

ステージ直角度の校正6.

直角度校正アーティファクトを基準軸に •

合わせます。

MENU • ソフトキーを押し、設定ソフトキー

を押し、「直角度」画面を表示させます。

MASTER AXIS • を選択して、校正

アーティ

ファクト ANGLEを入力し、TEACHソフト

キーを押します。

画面の指示に従ってください。 •

誤差補正7.
エンコーダと機械の誤差を補正するため
に、直線および部分直線誤差補正が使用
できます。ND 1100ユーザーガイドをご参
照ください。

測定スケーリング8.
直線測定スケーリングは、伸縮する部品
を測定する場合に適用することができま
す。

MENU • ソフトキー、 SETUPソフトキー

を押し、矢印カーソルキーを使用して

SCALE FACTOR画面を表示させます。

希望する • MULTIPLIERを入力

し、ACTIVEフィールドを反転表示

し、YESソフトキーを押して、スケーリン

グを有効にします。

表示形式の設定9.

MENU • ソフトキーを押し、SETUPソフト

キーを押し、矢印カーソルキーを使用

してDISPLAY SCREEN画面を表示させ

ます。

希望する分解能およびその他のパラメ •

ータを入力します。

注：
ここに記載しているのは最小限のパラメー
タ設定のみです。その他にもたくさんの機
能設定が可能です。詳細は、ND 1100ユ
ーザーガイドをご参照ください。

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

1

ND 1100 QUADRA-CHEK

ND 1100 QUADRA-CHEK Zhongwen (zh_TW)

設定

有關詳細說明，請參閱 www.heidenhain.de

開機之前

開機之前

電氣連接

電氣連接

電壓： 100 V~ 至 240 V~

(–15 % 至 +10 %)
頻率： 43 Hz至63 Hz
保險絲： T1600 mA，250 V

5 x 20 mm

電力接頭配線

電力接頭配線

L： 線電壓(棕色)
N： 中性(藍色)

接地(黃色/綠色)

觸電的危險！

觸電的危險！

請勿開啟外殼•
切勿使用3線轉換2線式電源接頭，或•
者中斷或拆離 ND 1100的接地連接。

注意

注意

只有電氣技師可以更換電源線。

注意

注意
在電源已開啟時，請勿將編碼器或其他
設備連接至ND 1100。

安全考量

安全考量

若未確實遵守這些注意事項，會造成設
備損壞或人員受傷。不過要知道，每家
公司的安全規則都不相同。若本指南內
含教材與公司規則之間有衝突，以較嚴
格的規則為準。

控制器與顯示器

控制器與顯示器

A LCD螢幕

LCD螢幕

B 軟鍵：

軟鍵：變更至支援的功能

C 軸按鍵：

軸按鍵：歸零或預設工件原點

D 指令按鍵：

指令按鍵：控制量測

E 游標方向鍵：

游標方向鍵：功能表導覽

F 快捷鍵：

快捷鍵：程式編輯經常使用的
功能

G 數字鍵盤組：

數字鍵盤組：輸入數字資料

H 傳送鍵：

傳送鍵：將量測資料傳輸至

PC、USB印表機或USB隨身碟

I LCD開/關按鍵：

LCD開/關按鍵：開啟或關閉LCD，

清除資料、工件原點和歪斜校準

背面的連接

背面的連接

1 電源開關

電源開關

2 含保險絲的電源接頭

含保險絲的電源接頭

3 接地

接地(保護接地)

4 編碼器輸入

編碼器輸入，X、Y、Z軸用於光學
尺，Q軸用於旋轉編碼器。介面於
購買時指定。

5 RS-232-C介面

RS-232-C介面，PC連線專用。不
可為跳線式RS-232纜線。

6 接觸式探針介面

接觸式探針介面 (選擇性)

7 未使用

未使用

側面的連接

側面的連接

8 聲音輸出

聲音輸出，適用於3.5 mm耳機/喇
叭插頭，單耳，8 Ohm

9 USB type A介面，

USB type A介面，用於連接印表

機或資料儲存裝置

1010遠端配件介面

遠端配件介面 RJ-45，適用於選
配的腳開關或鍵盤配件。使用
RJ-45分配器就可同時使用兩種選
配的遠端配件。

安裝

安裝

ND 1100用軸肩螺絲固定至安裝座或固定
臂的旋轉槽上，圖示為帽螺絲以及隨附
的墊片。

初次開機

初次開機

按下 • 電源開關 啟動 ND 1100. 顯示
開機畫面.
按下• FINISH鍵在DRO畫面上顯示目前的
軸位置。

軟體設定

軟體設定

在第一次使用 ND 1100之前以及任何時
間工件量測、報表或通訊需求變更時，
都必須先設置其操作參數。

設定將保留至：

已更換資料備份電池•
已清除資料和設定•
已執行軟體升級•

注意

注意
設定參數控制 ND 1100的操作，並且受
到密碼保護。只有合格的人員有密碼進
入設定畫面。

進入設定功能表

進入設定功能表1.

按下MENU鍵，然後按下設定軟鍵，此時
顯示設定功能表。

非常重要
請注意
供您參考

2

準備偵測位置值

準備偵測位置值

ND 1100開機

ND 1100開機1.

檢查與 ND 1100的連接。•
按下 • 電源開關 啟動 ND 1100 。然

後按下 FINISH 鍵顯示DRO畫面。

找尋加工原點(選擇性)

找尋加工原點(選擇性)2.

若系統已經設定成開機時建立加工原
點，則將工作平台移動超過原點參考記
號處或找尋強制停止歸零。

注意：

注意：
當使用SLEC錯誤修正時，則需要可重複
使用的機械原點。有關詳細資訊，請參
閱「使用指南」。

選擇量測單位

選擇量測單位3.
按下 IN/MM軟鍵來在英制與公制之間切
換。

選擇工件原點

選擇工件原點4.
按下 ABS/INC 軟 鍵在絕對與增量座標
之間切換。

建立工件原點

建立工件原點

目前的偵測位置值可以歸零或是預設座

標值。

歸零位置值

歸零位置值1.

移動工作平台將十字線定
位在所要的位置座標上，
然後按下軸 鍵歸零位置值

於對應的軸。

預設座標值

預設座標值2.

移動工作平台將十字線定位在所要的•
位置座標上，然後按下 預設 鍵。

按下軸鍵預設位置值於對應的軸。•
輸入預設座標值然後按下• ENTER 鍵。

偵測位置值

偵測位置值

使用十字線或是接觸式探針探測位置值

使用十字線探測

使用十字線探測1.

移動工作平台將十字線定位在所要的位
置點上。 位置值可以顯示於LCD螢幕。

使用接觸式探針

使用接觸式探針2.

移動工作平台將移動接觸式探針在所•
要的位置點上。 位置值可以顯示於
LCD螢幕。

當• 列印邊緣 功能啟動於列印 設定
畫面，則位置值可由探針碰觸而列印
報表。

回報結果

回報結果

按下 傳送鍵列印偵測位置值至
USB印表機或是經由RS-232傳送

位置值至PC端。 報表格式可由
列印 設定畫面內指定。

操作

ND 1100 QUADRA-CHEK

ND 1100 QUADRA-CHEK

設定

選擇語言

選擇語言2.
請在 語言 欄位反白並按下 YES 軟鍵及
按下ENTER鍵。

輸入密碼

輸入密碼3.

使用• 方向鍵來導覽至管理者設定畫
面。
請在 • 密碼 欄位反白並按下 ENTER
鍵。
若將使用機械原點進行SLEC錯誤修•
正，則啟用啟動歸零 。

編碼器設定

編碼器設定4.

使用• 方向鍵來導覽至編碼器設定畫
面。
選擇軸並輸入所需的編碼器參數•
重覆設定所有軸。•

接觸式探針列印 (選擇性)

接觸式探針列印 (選擇性)5.
當接觸式探針已經使用，則位置值可由
探針碰觸而列印報表。

使用• 方向 鍵 來導覽至 列印 設定畫
面。
輸入所需要的邊緣偵測參數值可由探•
針碰觸而列印軸位置值。

校正工作平台的方正度

校正工作平台的方正度6.

將方正度校正設備對準參考軸。•
按下 • MENU 鍵、按下 設定 軟鍵，然
後導覽至「方正度」畫面。
選擇• 主控軸，輸入校準設備 角度 並
按下 教導 軟鍵。
請遵照畫面上的指示。•

誤差修正

誤差修正7.

線性、線段以及非線性誤差修正法可用
來補正編碼器與工具機量測誤差。相

關指示說明，請參閱「ND 1100使用指
南」。

量測比例縮放

量測比例縮放8.
當量測放大或縮小的工件時，請套用線
性量測比例縮放。

按下 • MENU 鍵、按下設定 軟鍵，然後
導覽至 比例縮放係數 畫面。
輸入所要的• 倍數、將啟用欄位反白並
按下YES軟鍵啟用比例縮放。

顯示格式化

顯示格式化9.

按下• MENU鍵、按下設定軟鍵，然後導
覽至顯示畫面。
輸入所要的顯示解析度與其他參數。•

注意：

注意：
除了此處所討論的最少參數外，還有許
多設定功能可供設定。相關詳細指示說
明，請參閱「ND 1100使用指南」。

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

200

158.75

203.2
M5

260

A

Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm

mm

ND 1100 QUADRA-CHEK

4
XYZQ » 1 V

PP

4 12 2 10 1 9 3 11 14 7 5/6/8/

13/15

» 1 V

SS

U

P

Sensor

U

P

0 V Sensor

0 V

A+ A– B+ B– R+ R– /

5
V.24/RS-232-C

123456789

/ TXD RXD DTR Signal

GND

DSR RTS CTS /

6
KT-130
Touch probe

12345

LED In Gnd + 12 Vdc + 5 Vdc

7
Parallel Input/Output Port

23456789114161718

Data

Out 1

Data

Out 2

Data

Out 3

Data

Out 4

Data

Out 5

Data

Out 6

Data

Out 7

Data

Out 8

Data

Out 9

Data

Out 10

Data

Out 11

Data

Out 12

Signal

GND

15 13 12 11 10 19 20 21 22 23 24 25 –

Data

In 1

Data

In 2

Data

In 3

Data

In 4

Data

In 5

Signal

GND

Signal

GND

Signal

GND

Signal

GND

Signal

GND

Signal

GND

Signal

GND

/

4
XYZQ « TTL

762345981

« TTL U

P

0 V U

a1



U

a2

£

U

a0

¤

/

9
USB Type A
Data I/O

1234

/ Data (-) Data (+) Data

GND

10
RJ-45
Remote Footswitch

12345678

Signal

GND

S-2
NO

S-1
NO

/ S-1 and S-2

CO

///

8
Audio out

12

Out Signal GND

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

Technical support | [phone]
Measuring systems { [phone]

E-mail: [e-mail]

TNC support { [phone]

E-mail: [e-mail]

NC programming { [phone]

E-mail: [e-mail]

PLC programming { [phone]

E-mail: [e-mail]

Lathe controls { [phone]

E-mail: [e-mail]

www.heidenhain.de

PH Machinebanks` Corporation

Quezon City, Philippines 1113
E-mail: [e-mail]

PL APS

02-489 Warszawa, Poland
www.apserwis.com.pl

PT FARRESA ELECTRÓNICA, LDA.

4470 - 177 Maia, Portugal
www.farresa.pt

RO HEIDENHAIN Reprezentant¸a˘ Romania

Bras¸ov, 500338, Romania
www.heidenhain.ro

RS Serbia − BG

RU OOO HEIDENHAIN

125315 Moscow, Russia
www.heidenhain.ru

SE HEIDENHAIN Scandinavia AB

12739 Skärholmen, Sweden
www.heidenhain.se

SG HEIDENHAIN PACIFIC PTE LTD.

Singapore 408593
www.heidenhain.com.sg

SK KOPRETINA TN s.r.o.

91101 Trencin, Slovakia
www.kopretina.sk

SL Posredništvo HEIDENHAIN

NAVO d.o.o.

2000 Maribor, Slovenia
www.heidenhain-hubl.si

TH HEIDENHAIN (THAILAND) LTD

Bangkok 10250, Thailand
www.heidenhain.co.th

TR T&M Mühendislik San. ve Tic. LTD. S¸TI·.

34728 Ümraniye-Istanbul, Turkey
www.heidenhain.com.tr

TW HEIDENHAIN Co., Ltd.

Taichung 40768, Taiwan R.O.C.
www.heidenhain.com.tw

UA Gertner Service GmbH Büro Kiev

01133 Kiev, Ukraine
www.gertner.biz

US HEIDENHAIN CORPORATION

Schaumburg, IL 60173-5337, USA
www.heidenhain.com

VE Maquinaria Diekmann S.A.

Caracas, 1040-A, Venezuela
E-mail: [e-mail]

VN AMS Advanced Manufacturing

Solutions Pte Ltd

HCM City, Viêt Nam
E-mail: [e-mail]

ZA MAFEMA SALES SERVICES C.C.

Midrand 1685, South Africa
www.heidenhain.co.za

ES FARRESA ELECTRONICA S.A.

08028 Barcelona, Spain
www.farresa.es

FI HEIDENHAIN Scandinavia AB

02770 Espoo, Finland
www.heidenhain.fi

FR HEIDENHAIN FRANCE sarl

92310 Sèvres, France
www.heidenhain.fr

GB HEIDENHAIN (G.B.) Limited

Burgess Hill RH15 9RD, United Kingdom
www.heidenhain.co.uk

GR MB Milionis Vassilis

17341 Athens, Greece
www.heidenhain.gr

HK HEIDENHAIN LTD

Kowloon, Hong Kong
E-mail: [e-mail]

HR Croatia − SL

HU HEIDENHAIN Kereskedelmi Képviselet

1239 Budapest, Hungary
www.heidenhain.hu

ID PT Servitama Era Toolsindo

Jakarta 13930, Indonesia
E-mail: [e-mail]

IL NEUMO VARGUS MARKETING LTD.

Tel Aviv 61570, Israel
E-mail: [e-mail]

IN HEIDENHAIN Optics & Electronics

India Private Limited

Chennai – 600 031, India
www.heidenhain.in

IT HEIDENHAIN ITALIANA S.r.l.

20128 Milano, Italy
www.heidenhain.it

JP HEIDENHAIN K.K.

Tokyo 194-0215, Japan
www.heidenhain.co.jp

KR HEIDENHAIN Korea LTD.

Gasan-Dong, Seoul, Korea 153-782
www.heidenhain.co.kr

ME Montenegro − SL

MK Macedonia − BG

MX HEIDENHAIN CORPORATION MEXICO

20235 Aguascalientes, Ags., Mexico
E-mail: [e-mail]

MY ISOSERVE Sdn. Bhd

56100 Kuala Lumpur, Malaysia
E-mail: [e-mail]

NL HEIDENHAIN NEDERLAND B.V.

6716 BM Ede, Netherlands
www.heidenhain.nl

NO HEIDENHAIN Scandinavia AB

7300 Orkanger, Norway
www.heidenhain.no

AR NAKASE SRL.

B1653AOX Villa Ballester, Argentina
www.heidenhain.com.ar

AT HEIDENHAIN Techn. Büro Österreich

83301 Traunreut, Germany
www.heidenhain.de

AU FCR Motion Technology Pty. Ltd

Laverton North 3026, Australia
E-mail: [e-mail]

BA Bosnia and Herzegovina − SL

BE HEIDENHAIN NV/SA

1760 Roosdaal, Belgium
www.heidenhain.be

BG ESD Bulgaria Ltd.

Sofi a 1172, Bulgaria
www.esd.bg

BR DIADUR Indústria e Comércio Ltda.

04763-070 – São Paulo – SP, Brazil
www.heidenhain.com.br

BY Belarus

GERTNER Service GmbH

50354 Huerth, Germany
www.gertner.biz

CA HEIDENHAIN CORPORATION

Mississauga, OntarioL5T2N2, Canada
www.heidenhain.com

CH HEIDENHAIN (SCHWEIZ) AG

8603 Schwerzenbach, Switzerland
www.heidenhain.ch

CN DR. JOHANNES HEIDENHAIN

(CHINA) Co., Ltd.

Beijing 101312, China
www.heidenhain.com.cn

CZ HEIDENHAIN s.r.o.

102 00 Praha 10, Czech Republic
www.heidenhain.cz

DK TP TEKNIK A/S

2670 Greve, Denmark
www.tp-gruppen.dk

DE HEIDENHAIN Technisches Büro Nord

12681 Berlin, Deutschland
{ 030 54705-240

HEIDENHAIN Technisches Büro Mitte

08468 Heinsdorfergrund, Deutschland
{ 03765 69544

HEIDENHAIN Technisches Büro West

44379 Dortmund, Deutschland
{ 0231 618083-0

HEIDENHAIN Technisches Büro Südwest

70771 Leinfelden-Echterdingen, Deutschland
{ 0711 993395-0

HEIDENHAIN Technisches Büro Südost

83301 Traunreut, Deutschland
{ 08669 31-1345

Vollständige und weitere Adressen siehe www.heidenhain.de

For complete and further addresses see www.heidenhain.de

Zum Abheften hier falzen! / Fold here for fi ling!

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{ [phone]
| [phone]

E-mail: [e-mail]

www.heidenhain.de

!"#$%& ((%)%*!

690 339-92 · Ver02 · 3 · 11/2009 · Printed in USA
