Руководство
пользователя
TL-WN721N
TL-WN722N
150 Mbps Беспроводной USB-адаптер серии N
TL-WN721N |
TL-WN722N |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ред.:1.0.0 1910010742
АВТОРСКОЕ ПРАВО И ТОВАРНЫЕ ЗНАКИ
Технические характеристики могут быть изменены без предварительного уведомления.
является зарегистрированным товарным знаком TP-LINK TECHNOLOGIES CO., LTD. Другие бренды и название товаров являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев.
Запрещено воспроизведение любой части данных технических характеристики в любой форме или с помощью любых средств, или использование для получения такого производного продукта, как перевод, изменение или адаптация без получения разрешения от TP-LINK TECHNOLOGIES CO., LTD. Охраняется авторским правом © 2012 TP-LINK TECHNOLOGIES CO., LTD. Все права защищены.
http://www.tp-linkru.com
ЗАЯВЛЕНИЕ ФКС
Данное оборудование прошло испытание и было признано соответствующим ограничениям для цифрового устройства Класса B в соответствии с частью 15 Правил ФКС. Данные ограничения предназначены для обеспечения разумной защиты от вредных помех в случае установки в жилых помещениях. В данном оборудовании генерируется, используется и может создаваться энергия радиоизлучения, и оно, если установлено и используются без соблюдения приведенных в инструкции указаний, может становиться источником вредных помех для средств радиосвязи. Тем не менее, нет гарантий того, что в определенных условиях установки такие помехи не возникнут. Если данное оборудование становится источником вредных помех приема радио или телесигнала, что можно установить при помощи включения и выключения оборудования, то пользователь может попытаться устранить помехи при помощи следующих мер:
•Измените ориентацию или положение приемной антенны.
•Увеличьте расстояние между оборудованием и приемником.
•Подключите оборудование к электрической розетке, в цепь которой не включен приемник.
•Обратитесь за помощью к дилеру или к опытному радио и теле мастеру. Данное устройство соответствует требованиям Части 15 Правил ФКС. Эксплуатация зависит от соблюдения следующих двух условий:
1)Данное устройство может не являться источником вредных помех.
2)Данное устройство должно выдерживать любые принимаемые помехи, в том числе помехи, которые могут стать причиной нежелательного срабатывания.
Любые внесение изменений или модификаций, не получивших явного одобрения от ответственной за соблюдение требований стороны, может привести к лишению пользователя прав эксплуатации данного оборудования.
Примечание: Завод-изготовитель не несет ответственности за любые радио или теле помехи, вызванные несанкционированными изменениями данного оборудования. Такие изменения могут привести к лишению пользователя прав эксплуатации данного оборудования.
Заявление ФКС о воздействии высокочастотного излучения
Данное оборудование соответствует ограничениям ФКС на воздействие РЧ излучений для неконтролируемой обстановки. Запрещается размещение или эксплуатация данного устройства и его антенны рядом с другой антенной или передатчиком.
“Для обеспечения соответствия требованиям о соответствии ограничениям ФКС на воздействие РЧ излучения, данное разрешение может применяться только для мобильных конфигураций. Используемая для данного передатчика антенна должна быть установлена с обязательным соблюдением минимального расстояния от людей в 20 см, и не допускается ее совместное расположение или эксплуатация с другой антенной или передатчиком".
Предупреждение о маркировке CE
Это продукт класса B. В бытовых условиях данный продукт может являться источником радиопомех, в случае чего от пользователя может потребоваться принятие адекватных мер.
Продукт сертифіковано згідно с правилами системи УкрСЕПРО на відповідність вимогам нормативних документів та вимогам, що передбачені чинними законодавчими актами України.
Правила безопасности
zЕсли устройство имеет кнопку включения/выключения питания, то с её помощью можно быстро отключить питание устройства. Если кнопки питания на устройстве нет, единственный способ полностью обесточить устройство - отключить адаптер питания от электросети.
zНе разбирайте устройство и не производите его ремонт самостоятельно, в этом случае компания вправе снять с себя гарантийные обязательства, кроме того, вы подвергаетесь риску поражения электрическим током.
zНе допускайте попадания влаги внутрь устройства.
Устройство предназначено для использования в следующих странах:
AT |
BG |
BY |
CA |
CZ |
DE |
DK |
EE |
|
|
|
|
|
|
|
|
ES |
FI |
FR |
GB |
GR |
HU |
IE |
IT |
|
|
|
|
|
|
|
|
LT |
LV |
MT |
NL |
NO |
PL |
PT |
RO |
|
|
|
|
|
|
|
|
RU |
SE |
SK |
TR |
UA |
|
|
|
|
|
|
|
|
|
|
|
TP-LINK TECHNOLOGIES CO., LTD
ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ
Для следующего оборудования:
Описание продукта: 150 Mbps Беспроводной USB-адаптер серии N
Модель №: TL-WN721N/TL-WN722N
Марка: TP-LINK
Под собственную ответственность мы подтверждаем, что перечисленные выше продукты удовлетворяют всем техническим нормам, применимым к данному продукту в рамках директив Совета:
Директивы 1999/5/EC, директивы 2006/95/EC, директивы 1999/519/EC и директивы
2011/65/ЕС
Указанный выше продукт удовлетворяет требованиям следующих стандартов или других нормативных документов:
ЕИСС EN 300 328 ред. 1. 7.1: 2006
ЕИСС EN 301 489-1 V1.8.1:2008 и ЕИСС EN 301 489-17 V2.1.1:2009 EN60950-1:2006+A11:2009+A1:2010+A12:2011
EN62311:2008
На данный продукт нанесен знак CE:
Лицо несет ответственность за нанесение маркировки данной декларации:
Ян Йонлян Менеджер по продукту отдела международной торговли
Дата выпуска: 2012
TP-LINK TECHNOLOGIES CO., LTD.
Building 24 (floors 1, 3, 4, 5), and 28 (floors 1-4) Central Science and Technology Park,
Shennan Rd, Nanshan, Shenzhen, China
СОДЕРЖАНИЕ
Содержимое упаковки........................................................................................... |
1 |
||
Глава 1 |
Обзор продукта ................................................................................... |
2 |
|
1.1 |
Введение................................................................................................................ |
2 |
|
1.2 |
Характеристики...................................................................................................... |
2 |
|
1.3 |
Обзор аппаратного обеспечения ......................................................................... |
3 |
|
Глава 2 |
Подключение....................................................................................... |
4 |
|
2.1 |
Подключение устройства...................................................................................... |
4 |
|
2.2 |
Установка программного обеспечения................................................................ |
4 |
|
Глава 3 Подключение к беспроводной сети................................................. |
9 |
||
3.1 |
Подключение с помощью Утилита настройки обеспроводного соединения |
||
TP-LINK........................................................................................................................... |
|
9 |
|
3.2 |
Подключение с помощью WPS .......................................................................... |
12 |
|
|
3.2.1 Метод Настройка нажатием кнопки....................................................... |
13 |
|
|
3.2.2 |

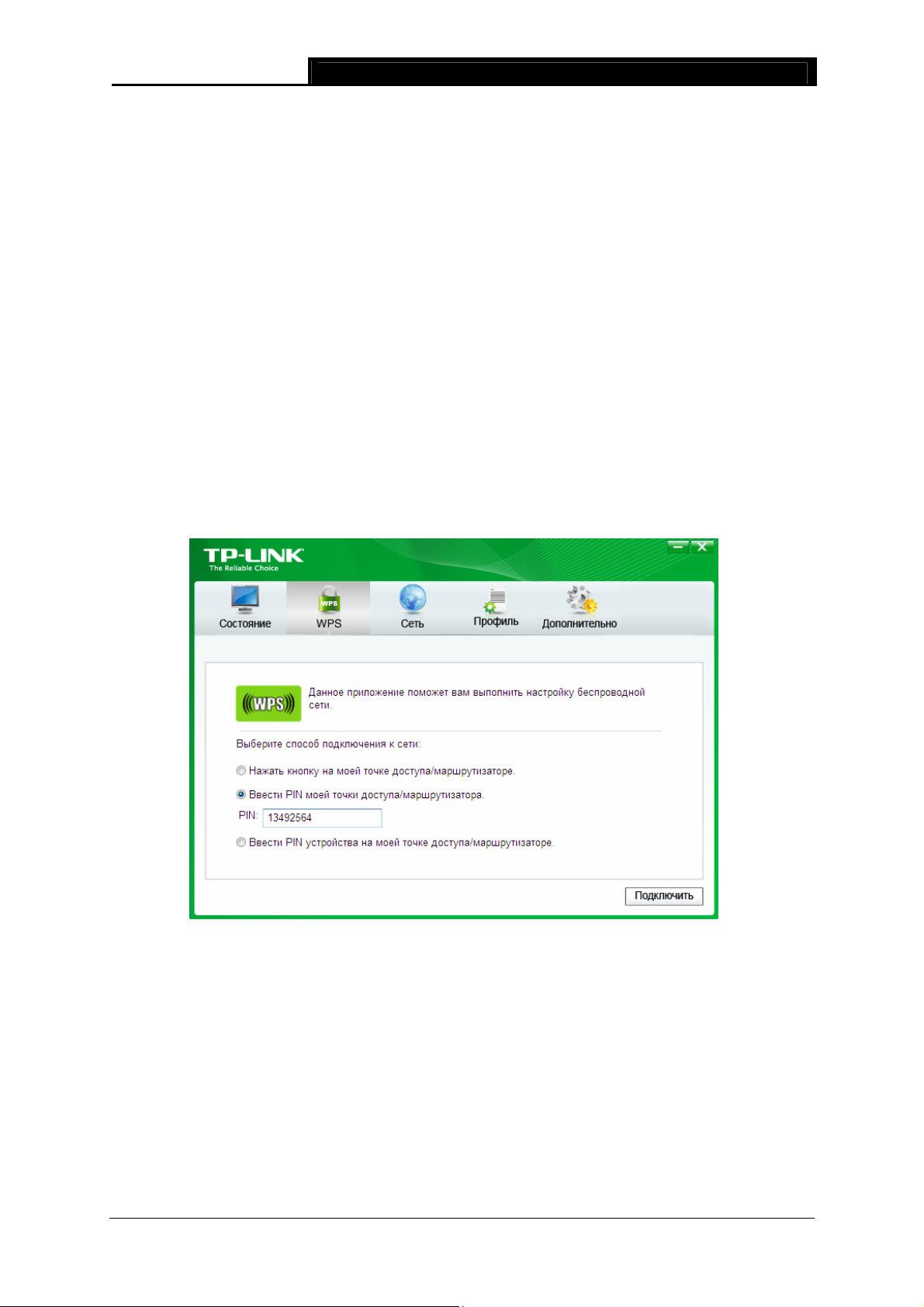

Метод PIN................................................................................................ |
15 |
3.3 |
Подключение с помощью внутренней утилиты беспроводной сети Windows 18 |
||
|
3.3.1 |
Для Windows 7 ........................................................................................ |
18 |
|
3.3.2 |
Для Windows Vista .................................................................................. |
19 |
|
3.3.3 |

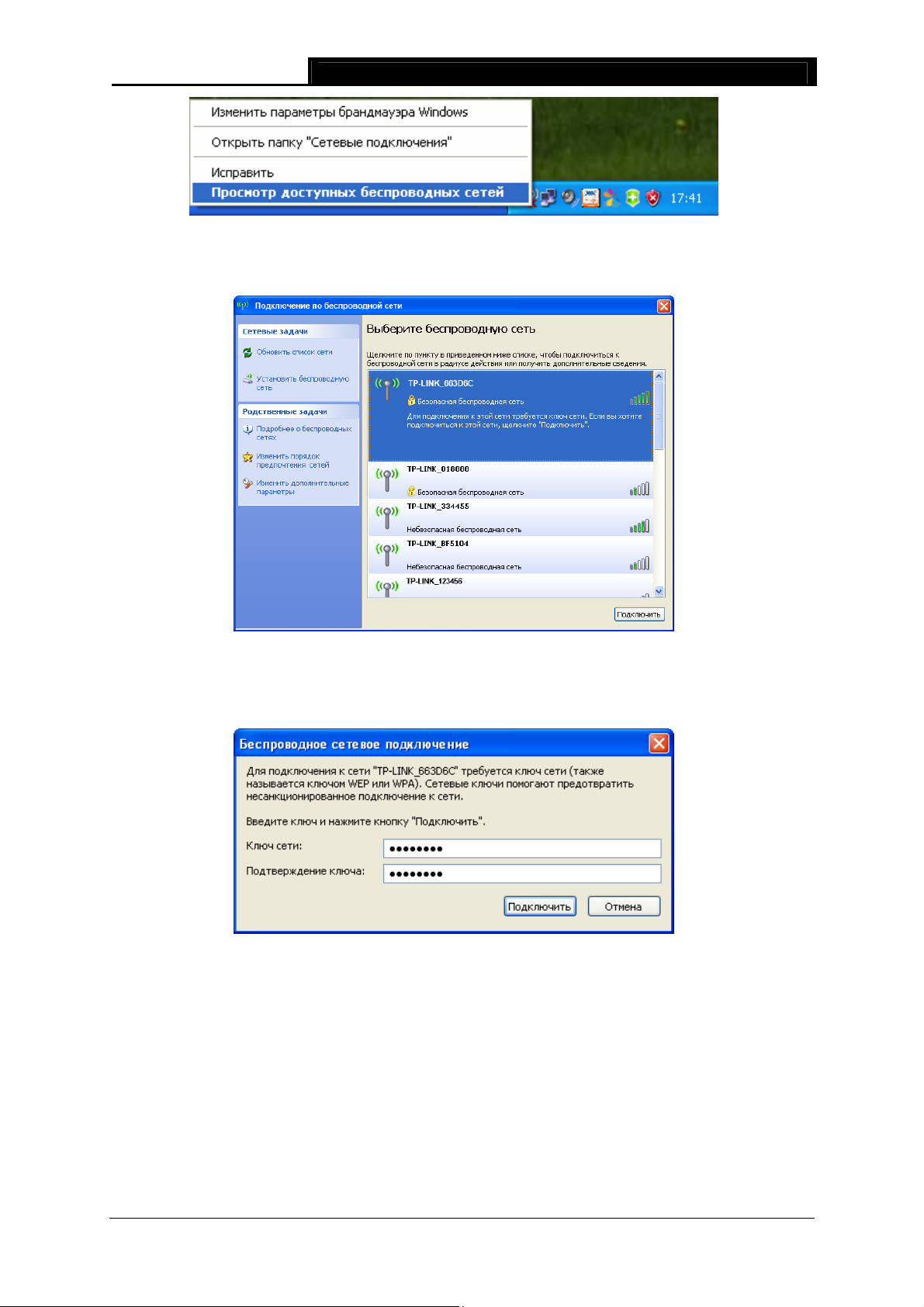

Для Windows XP ..................................................................................... |
21 |
Глава 4 |
Управление ........................................................................................ |
24 |
|
4.1 |

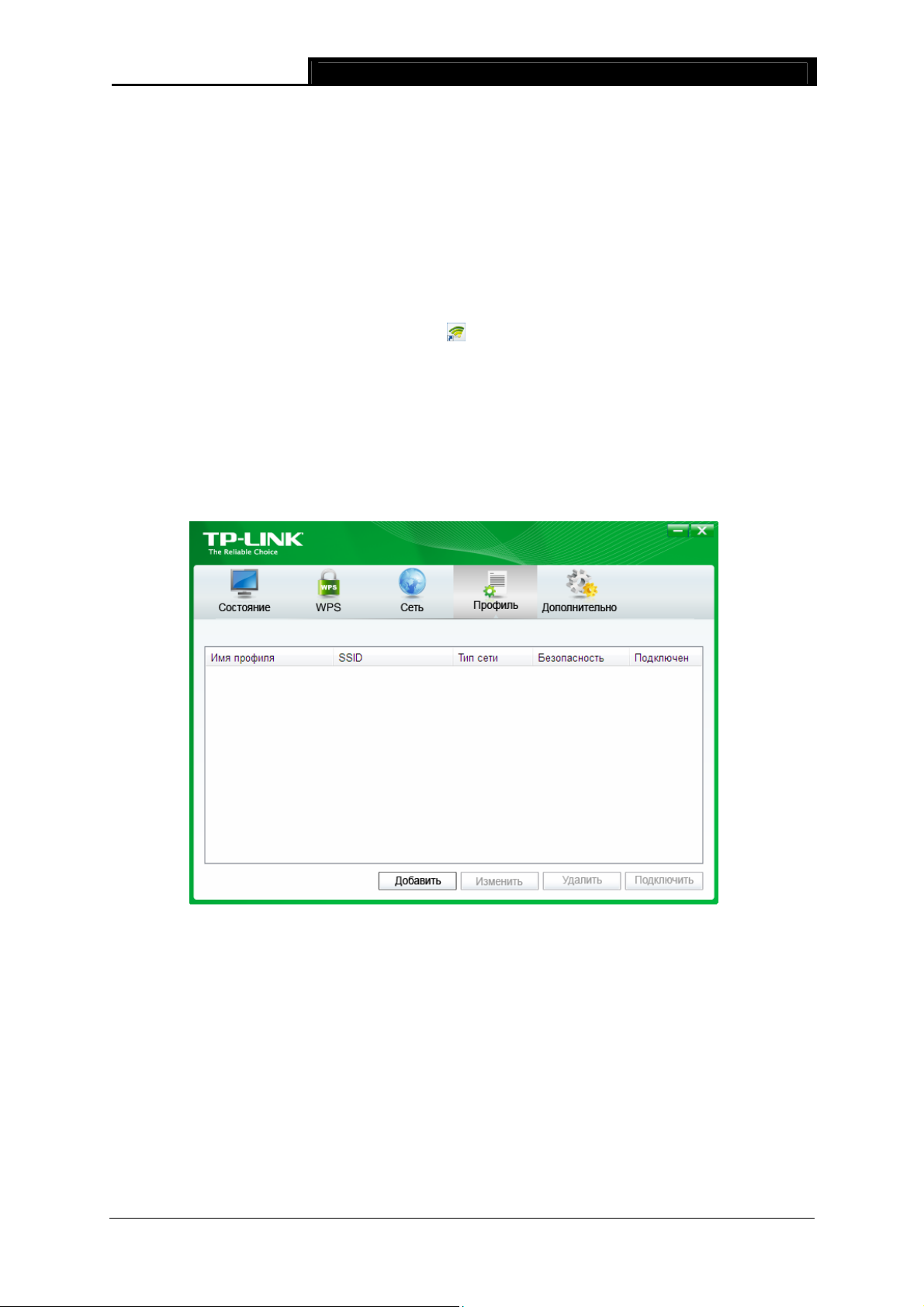

Профиль............................................................................................................... |
24 |
|
|
4.1.1 |
Добавить профиль.................................................................................. |
24 |
|
4.1.2 |
Изменить профиль................................................................................. |
26 |
|
4.1.3 |
Удалить профиль ................................................................................... |
27 |
4.2 |
Дополнительные настройки................................................................................ |
27 |
|
4.3 |
О программе........................................................................................................ |
28 |
|
Глава 5 Режим AP (Только для ОС Windows 7) .......................................... |
30 |
||
Глава 6 Удалить программное обеспечение.............................................. |
33 |
||
6.1 |

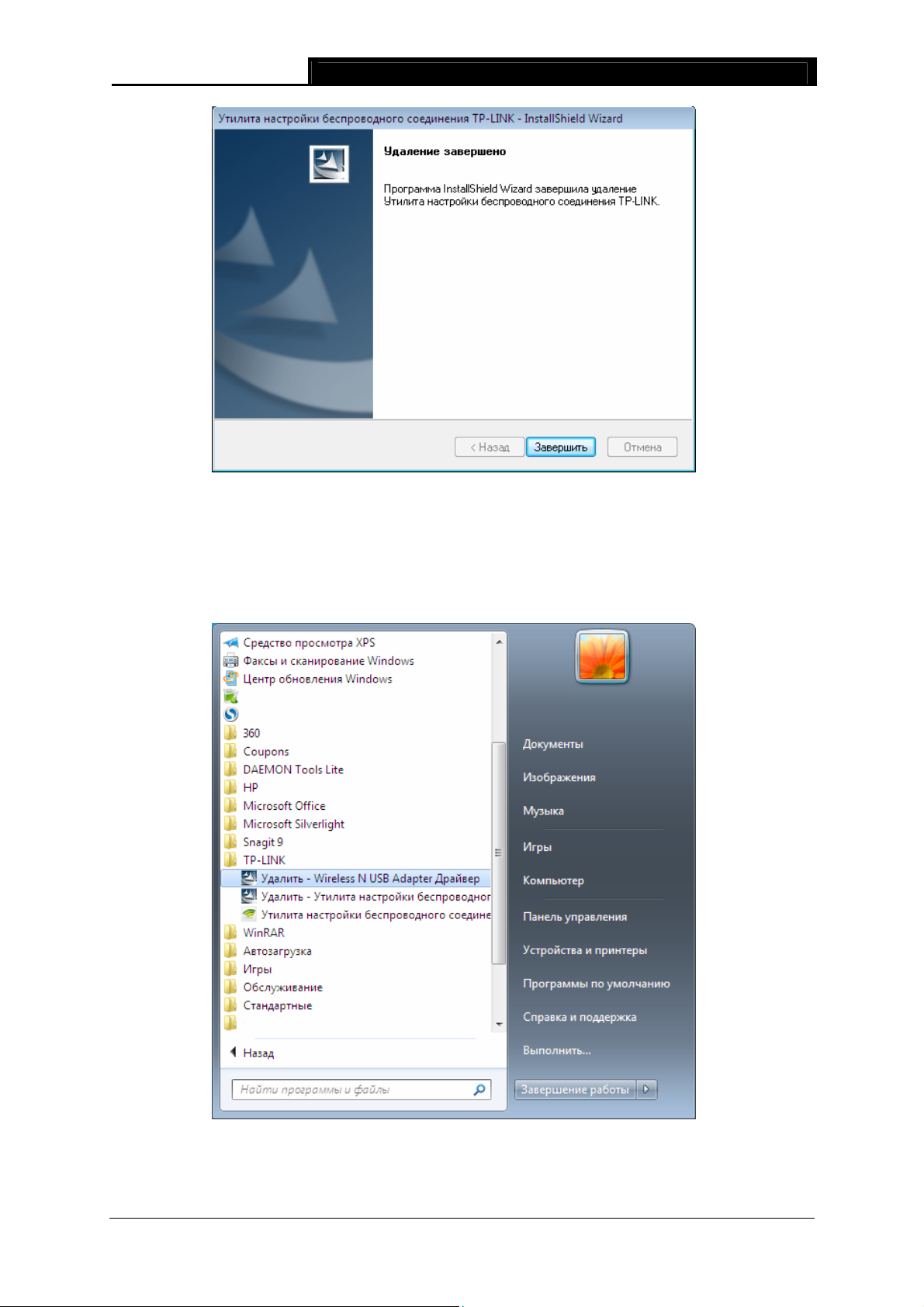

Удалить программное обеспечение утилиты с вашего ПК .............................. |
33 |
|
6.2 |
Удалить программное обеспечение драйвера с вашего ПК............................ |
34 |
|
Приложение A: Технические характеристики.................................................. |
35 |
||
Приложение B: Глоссарий.................................................................................. |
36 |
||
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
Содержимое упаковки
Убедитесь в том, что перечисленные ниже предметы имеются внутри упаковки.
¾Один TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
¾Руководство по быстрой установке
¾Один USB-кабель
¾Один компакт-диск с данными для TL-WN722N, в том числе:
•Утилита настройки обеспроводного соединения TP-LINK и драйверы
•Руководство пользователя
•Другая полезная информация
Убедитесь в том, что перечисленные выше предметы имеются внутри упаковки. В случае повреждения или отсутствия любого из указанных выше предметов, обратитесь к своему дистрибьютору.
) Примечание:
В дальнейшем в данном руководстве под словом "адаптер" будет подразумеваться 150 Mbps беспроводной USB-адаптер повышенной мощности TL-WN721N/TL-WN722N. В качестве примера в данном руководстве рассматривается модель TL-WN722N.
1
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
Глава 1 Обзор продукта
1.1Введение
Данный адаптер является клиентским устройством стандарта 802.11n, предназначенным для подключения к настольному компьютеру и получения высокоскоростного и непревзойденного по качеству беспроводного доступа к сети. Благодаря более высокой скорости беспроводной связи становится удобнее пользоваться ресурсами Интернета, например, загрузкой файлов, играми, просматривать потоковое видео.
Благодаря технологии 802.11n, расширению полосы пропускания при помощи MIMO (антенн для многоканального входа и многоканального выхода), встроенная в TL-WN722N функция автоматического опознавания позволяет обеспечить высокую скорость передачи пакетов до 150 Mbps для достижения максимальной пропускной способности. Адаптер имеет хорошую защиту от помех, а также имеется возможность совместной работы с другими беспроводными продуктами (802.11b). Адаптер поддерживает шифрование WEP, WPA и WPA2 для предотвращения проникновения извне и защиты вашей личной информации от раскрытия.
Адаптер прост в подключении и управлении при помощи Quick Setup Wizard (Мастер быстрой установки), который в пошаговом режиме помогает провести процесс установки и
Утилита настройки обеспроводного соединения TP-LINK выводит указания по быстрой настройке беспроводного подключения.
Благодаря отличным рабочим параметрам, уровню приема и защиты TL-WN722N является лучшим вариантом для простого добавления или модернизации функции беспроводной связи на вашем настольном компьютере.
1.2Характеристики
¾Соответствует стандартам IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
¾Поддержка защиты данных WPA/WPA2, авторизация по IEEE802.1x, шифрование
TKIP/AES, шифрование WEP
¾Поддерживается высокая скорость передачи данных до 150 Mbps для обеспечения максимальной пропускной способности, поддерживается автоматическая настройка к низким скоростям из-за расстояния или других эксплуатационных ограничений.
¾Имеется USB интерфейс
¾Поддержка режимов Ad-Hoc и Infrastructure (Инфраструктура)
¾Хорошая защита от помех
¾Поддержка роуминга между точками доступа в режиме Infrastructure (Инфраструктура)
¾Легкая настройка и доступ к контрольной информации
¾Поддержка Windows XP, Windows Vista и Windows 7
¾Две встроенные внутренние антенны формата 2х2 для двух приемников и двух передатчиков
2
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
1.3Обзор аппаратного обеспечения
Состояние СИД:
|
Состояние |
|
Рабочий статус |
|
|
|
|
|
Выкл. |
Драйвер не установлен. |
|
|
|
Радиотракт адаптера выключен. |
|
|
|
|
|
|
|
|
|
|
Медленное мигание |
|
Драйвер установлен, но передача или получение данных не |
|
|
|
происходит. |
|
|
|
|
|
Быстрое мигание |
|
Происходит передача или получение данных. |
|
|
|
|
) Примечание:
если адаптер не смог подключиться к беспроводной сети, то СИД может быть выключен. Выберите свою сеть и повторите попытку подключения.
3
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
Глава 2 Подключение
2.1Подключение устройства
Существует два способа подключения Адаптера:
1.Подключите Адаптер непосредственно к USB порту вашего компьютера.
2.Соедините Адаптер и ваш компьютер через USB-кабель из комплекта поставки.
) Примечание:
В случае правильного подключения Адаптера появится всплывающее окно Мастер нового оборудования (Найдено новое оборудование). Нажмите Отмена.
2.2Установка программного обеспечения
Утилита Setup Wizard (Мастер настройки) адаптера помогут выполнить процедуру подключения для Windows 7, Windows Vista и Windows XP. Данные процедуры для разных систем практически идентичны, поэтому, например, приводится процедура подключения для Windows 7.
1.Установите компакт-диск с данными в устройство чтения компакт-дисков, после чего появится приведенное ниже окно. Выберите модель TL-WN722N. Будет доступно следующее меню: Установить Драйвер и Утилиту и Руководство пользователя.
Для начало процедуры нажмите на кнопку Установить Драйвер и Утилиту.
Рис. 2-1
4
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
2.Отобразится окно InstallShield Wizard (Мастер установки). Для продолжения нажмите на кнопку Далее.
Рис. 2-2
3.Выберите тип установки. Рекомендуется выбрать Установить драйвер и утилиту настройки беспроводной. Если выбрать вариант Установить только длрайвер,
то будет выполнена установка только драйвера. Для продолжения нажмите на кнопку Далее.
Рис. 2-3
5
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
4.Нажмите на кнопку Изменить... чтобы выбрать место установки программного обеспечения, или можно оставить вариант по умолчанию. Для продолжения нажмите на кнопку Далее на приведенном ниже экране.
Рис. 2-4
5.Для продолжение установки нажмите на кнопку Установить.
Рис. 2-5
6
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
6.Будет выполнена установка утилиты и драйвера. Данный процесс займет 1~2 минуты.
Рис. 2-6
7.После завершения всех приведенных выше действий появится приведенный ниже экран. Для продолжения процесса установки нажмите на кнопку Завершить.
Рис. 2-7
8.Послу подключения автоматически откроется всплывающая страница настройки утилиты как показано на следующем рисунке, и на панели оповещения появится значок
. Для подключения к сети см. Глава 3. Подключение к беспроводной сети.
7
TL-WN722N 150 Mbps беспроводной USB-адаптер повышенной мощности
Рис. 2-8
8
