CEILING SPOTLIGHTS

2356 / 042L

CEILING SPOTLIGHTS

Operation and Safety Notes

MENNYEZETI FÉNYSZÓRÓ

Kezelési és biztonsági utalások

STROPNÍ BODOVÉ SVÍTIDLO

Pokyny pro obsluhu a bezpečnostní pokyny

STROPNA SVJETILJKA

Upute za posluživanje i za Vašu sigurnost

LAMPA SUFITOWA

Wskazówki dotyczące obsługi i bezpieczeństwa

STROPNI REFLEKTOR

Navodila za upravljanje in varnostna opozorila

STROPNÝ ŽIARIČ

Pokyny pre obsluhu a bezpečnostné pokyny

DECKENSTRAHLER

Bedienungs- und Sicherheitshinweise

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

Pred branjem stran s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim funkcijama uređaja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB Operation and Safety Notes Page 5 PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 11 HU Kezelési és biztonsági utalások Oldal 17 SI Navodila za upravljanje in varnostna opozorila Stran 23 CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 29 SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 35 HR Upute za posluživanje i za Vašu sigurnost Stranica 41 DE / AT Bedienungs- und Sicherheitshinweise Seite 47

11 10

3 4 5

89 7

Table of content

Introduction

Proper use ..................................................................................................................... Page 6

Included items ............................................................................................................... Page 6

Description of parts ...................................................................................................... Page 6

Technical information ................................................................................................... Page 6

Safety

Safety advice ................................................................................................................ Page 6

Preparation

Required tools and materials ....................................................................................... Page 7

Before installation ............................................................................................ Page 7

Preparations for use

Fitting the light ............................................................................................................... Page 8

Directing the spotlights ................................................................................................. Page 8

Changing the bulbs ...................................................................................................... Page 8

Maintenance and Cleaning ....................................................................... Page 8

Disposal ...................................................................................................................... Page 9

Information

Guarantee ..................................................................................................................... Page 9

Manufacturer / Service ................................................................................................ Page 9

Declaration of Conformity ........................................................................................... Page 9

5 GB

Introduction / Safety

Ceiling spotlights

Introduction

Please read carefully and completely

through these operating instructions. Fold

out the page with the illustrations. These instructions form part of the product and contain important information about bringing the product into use and its handling. Always observe all the safety advice. Check that the correct mains voltage is available and that all the parts have been properly assembled before bringing into use. Should you have any questions or be uncertain as to how to operate the device, please get in touch with your dealer or service point. Please keep these instructions in a safe place and hand them on to a third party if necessary.

Proper use

This light is designed only for use indoors, in dry and enclosed rooms. The light can be fitted to all normal inflammable surfaces. Any use other than that described above or modification to the lamp is not permitted and may lead to damage to people or property. Moreover, there is the risk of injury or loss of life and that the lamp may develop technical faults such as short circuit or fire or give an electric shock. This lamp is intended for use only in a domestic environment.

2 Screws 2 Dowels 1 Tool (bent wire) 1 Operating instructions

Description of parts

Mains connection cable (external)

Terminal block

Connection enclosure

Spotlight

Lamp shade

Bulb

Rubber ring

Threaded ring

Tool (bent wire)

Screws

Mounting bracket with elongated holes

Technical information

Operational voltage: 230 - 240 V ~ 50 Hz Bulb: 230 - 240 V, 7 W E 14;

(not dimmable) energysaving bulb (supplied)

230 - 240 V, 40 W, E 14 ,

(not included) Maximum nominal output: 4 x 40 W Protection category: I

Included items

Check that all the items and accessories are present and that the lamp is in perfect condition immediately after unpacking.

1 Ceiling spotlights, Model 2356 / 042L

(4-light spotlight) 4 Bulb E 14, 7 W 4 Rubber rings 4 Threaded rings 4 Lamp shades

6 GB

Safety

Safety advice

The right to claim under the guarantee shall be rendered invalid in respect of damage caused by the non-observance of these operating instructions! No liability is accepted for consequent damage! No liability is accepted for damage to property or persons caused by improper handling or nonobservance of the safety advice!

Safety / Preparation / Before installation

To avoid danger to life

from electric shock

J Ensure that a qualified electrician or a person

trained to carry out electrical installations per-

forms the electrical installation.

J Never use the light if you discover that it is

damaged in any way.

J In the event of damage, repairs or other problems

with the lamp please contact the service centre

or an electrician.

J Before fitting, switch the electricity off at the

fuse box or remove the screw retention devices

in the fuse box.

J Never let the lamp come into contact with

water or other liquids.

J Never open any electrical fittings such as in-line

switches, transformers etc. or allow any object

to be inserted into them. This sort of interference

can lead to a serious danger to life from

electric shock.

J Before installation ensure that the available

mains voltage agrees with the operating volt-

age specified for the lamp (230 - 240 volt ~).

To avoid danger of

fire and injury

J RISK OF INJURY! Check every bulb and

lampshade for damage immediately upon un-

packing. Do not fit the light if the bulbs and/or

lampshades are faulty. If they are, contact the

service point for a replacement.

J RISK OF INJURY FROM BURNS! Ensure

the lamp has been switched off and allowed to

cool before you touch it. In this way you will

avoid the danger of burns. Bulbs give off a lot

of heat around the top of the lamp.

J Allow the lamp to cool for at least 15 minutes

before replacing a defective bulb.

J Replace any faulty bulbs with new ones imme-

diately. Before replacing the bulb, always re-

move the fuse or switch the automatic cutout off.

J FIRE HAZARD! Fit the light so that it is at least

0.5 m away from the material illuminated. Fire

can result from the development of too much heat.

J Do not allow the lamp or the packaging materials

to lie around unattended. Plastic film or bags, Styrofoam etc. can turn into dangerous toys for children.

Working safely

J Only use 230 - 240 V ~ bulbs with a E 14 base

and a maximum output of 40 Watts.

J Install the light so that it is protected from

moisture and dirt.

J Make careful preparations for the assembly

and take sufficient time. Clearly lay out all components and any additional tools or materials that might be required so that they are readily to hand.

J Remain alert at all times and always watch

what you are doing. Always proceed with caution and do not assemble the lamp if you cannot concentrate or feel unwell.

Preparation

Required tools and materials

The tools and materials mentioned are not included in the delivery. The details and values given are non-binding and for guidance only. The nature of the material depends on the individual circumstances on site.

- Pencil / Marking tool

- Voltage tester

- Screwdriver

- Drill

- Edge cutter

- Ladder

Before installation

Important: The electrical connection must be

carried out by a qualified electrician or someone trained to perform electrical installations. This person must be familiar with the features of the light and the connection requirements.

7 GB

Before installation / Preparations for use / Maintenance and Cleaning

J Familiarise yourself with all instructions and

diagrams in this manual as well as with the

light before installation.

J Before installation, ensure that the cable that

the light is to be attached to is not live. Remove

its fuse or switch off the automatic cutout in the

fuse box (0 position).

J Use the voltage tester to check that there is no

voltage.

Preparations for use

Fitting the light

j Remove the screws 10 visible on the side of the

terminal housing

frame

and take the installation

on the back off (see diagram).

j Mark the boreholes using the slotted holes

provided for the screws in the installation

frame

j Now drill the screw holes (approx. 6 mm,

depth approx. 40 mm). Ensure that the feed

cable is not damaged.

j Insert the wall plugs into the drilled holes.

Firmly attach the installation frame

with the

screws provided.

j Connect the light’s connection cable to the

mains connection cable

screw joint

(see diagram).

using the insulating

j Ensure that the cables have been connected in

line with the correct colour coding.

j Now connect the earthed conductor (green-

yellow) to the earth terminal

terminal housing

(see diagram).

j Screw the light onto the installation frame

using the screws

j Push the lamp shade

fasten it in place with the rubber ring

threaded ring

j Then turn the bulb

using the tool 9 (see Fig.).

into the socket. Check

labelled in the

over the socket and

and the

that it is correctly seated.

j Your light is now ready for operation.

Directing the spotlights

j Change the direction of the spotlights 4 only

after the light has been switched off.

Allow the light to cool down completely.

j Turn the individual spotlights at their bases in

the desired direction. The spotlights can be turned through approx. 270°.

Changing the bulbs

c CAUTION! DANGER OF ELECTRIC

SHOCK! To replace the bulb, first of all iso-

late the lamp from the mains circuit. Remove its fuse or switch off the automatic cutout in the fuse box (0 position).

j Allow the lamp to cool down completely. j Only change the bulb when it has completely

cooled down. Use a clean, lint-free cloth when changing light bulbs.

j Only use 230 - 240 V ~ halogen light bulbs,

maximum 40 W and with a E 14 base.

j Now turn the new bulb

into the socket.

Check that it is correctly seated.

Maintenance and Cleaning

c CAUTION! DANGER OF ELECTRIC

SHOCK! Before cleaning the lamp make sure

that it is isolated from the mains supply. Remove its fuse or switch off the automatic cutout in the fuse box (0 position).

j Allow the lamp to cool down completely.

c CAUTION! DANGER OF ELECTRIC

SHOCK! For reasons of electrical safety, the

light must never be cleaned with water or other fluids or be immersed in water. When cleaning, only use a dry, lint-free cloth.

j Do not use any solvents, petrol or similar. This

would cause damage to the light.

8 GB

Disposal

Disposal / Information

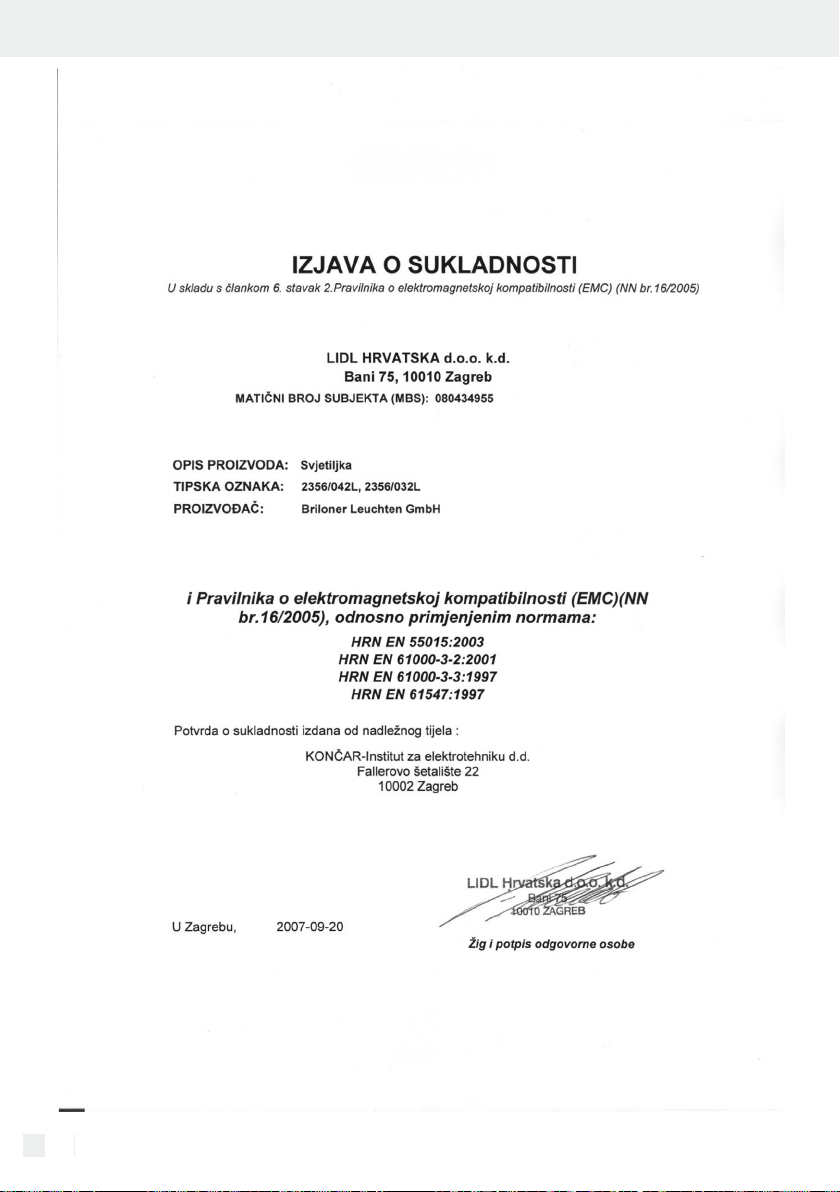

Declaration of Conformity

The packaging and ancillary packing consist entirely of environmentally-friendly materials. They can be disposed of at your local recycling facility. If you decide to separate them from the article, make sure that you dispose of them in accordance with the requirements applicable at the time. Advice is available from your local council. Return the batteries and/or the device through the appropriate collection facilities.

Information

Guarantee

You receive a 24 month warranty on this product, valid from the date of purchase. The device has been carefully produced under strict quality control. Within the warranty period we shall rectify without charge all material and manufacturing defects. In the event of a defect arising during the warranty period, please send the device to the listed Service Centre address, making reference to the following article number: 2356 / 042L. Wear parts (such as bulbs) and damage caused by improper handling, non-observance of the operating instructions or unauthorised interference are excluded from the warranty. The performance of services under the warranty does not extend or renew the warranty period.

This product fulfils the requirements of the applicable European and national directives (Electromagnetic Compatibility 2004 / 108 / EG, Low Voltage Directive 2006 / 95 / EG). Conformity has been demonstrated. The relevant declarations and documents are held by the manufacturer.

Manufacturer / Service

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Germany Tel.: +49 (0) 29 61 / 97 12 - 0 Fax: +49 (0) 29 61 / 97 12 - 1 99 E-mail: Info@briloner.de

9 GB

Spis zawartości

Wstęp

Użytkowanie urządzenia zgodne z przeznaczeniem .............................................. Strona 12

Zakres dostawy ............................................................................................................ Strona 12

Opis części .................................................................................................................... Strona 12

Dane techniczne ........................................................................................................... Strona 12

Bezpieczeństwo

Wskazówki dotyczące bezpieczeństwa .................................................................... Strona 13

Przygotowanie

Potrzebne narzędzia i materiał ................................................................................... Strona 14

Przed zainstalowaniem ............................................................................... Strona 14

Uruchomienie

Montaż oprawy oświetleniowej ................................................................................... Strona 14

Ustawienie spotów ...................................................................................................... Strona 14

Wymiana źródła światła ............................................................................................. Strona 15

Konserwacja i czyszczenie ........................................................................ Strona 15

Usuwanie .................................................................................................................. Strona 15

Informacje

Gwarancja .................................................................................................................... Strona 15

Producent / S erwis ........................................................................................................ Strona 15

Deklaracja zgodności .................................................................................................. Strona 16

11 PL

Wstęp

Lampa suﬁtowa

Wstęp

Proszę dokładnie przeczytać całą niniej-

szą instrukcję obsługi. Proszę wypiąć

stronę z rysunkami. Iniejsza instrukcja obsługi należy do produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i posługiwania się produktem. Zawsze należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. Przed uruchomieniem proszę sprawdzić, czy występuje prawidłowe napięcie, i czy wszystkie części są prawidłowo zamontowane. Jeżeli mielibyście Państwo pytania lub bylibyście niepewni co do obchodzenia się z urządzeniem, to proszę skontaktować się ze sprzedawcą lub punktem serwisowym. Proszę starannie przechowywać niniejszą instrukcję obsługi, a w razie oddania urządzenia osobom trzecimprzekazać ją wraz z nim.

Użytkowanie urządzenia

zgodne z przeznaczeniem

Niniejsza oprawa oświetleniowa nadaje się wyłącznie do pracy w obszarze wewnętrznym, w suchych i zamkniętych pomieszczeniach. Oprawa oświetleniowa może zostać zamontowana na wszystkich normalnie zapalnych powierzchniach. Inne zastosowanie niż opisane powyżej lub dokonanie zmiany w urządzeniu jest niedozwolone i prowadzi do jego uszkodzenia. Skutkiem mogą być ponadto dalsze zagrożenia niebezpieczne dla życia i obrażenia ciała oraz nieprawidłowe funkcjonowanie techniczne (na przykład zwarcie, pożar, porażenie prądem elektrycznym). Niniejsze urządzenie jest przewidziane do stosowania wyłącznie w prywatnych gospodarstwach domowych.

Zakres dostawy

Bezpośrednio po wypakowaniu należy zawsze skontrolować dostawę pod względem kompletności oraz nienagannego stanu urządzenia.

1 lampa suﬁtowa, model 2356 / 042L

0322

(4-płomieniowa lampa typu spot) 4 źródło światła E 14, 7 W 4 pierścienie gumowe 4 pierścienie gwintowane 4 klosze lampy 2 kołki 2 śruby 1 narzędzie (gięty drut) 1 instrukcja obsługi

Opis części

Kabel sieciowy (zewnętrzny)

Łącznik świecznikowy

Obudowa przyłącza

Spot (lampa punktowa)

Klosz szklany

Żarówka

Pierścień gumowy

Pierścień gwintowany

Narzędzie (gięty drut)

Śruby

Kątownik montażowy z podłużnymi otworami

Dane techniczne

Napięcie robocze: 230 - 240 V ~ 50 Hz Źródło światła: 230 - 240 V, 7 W, E 14

(nieściemniana) żarówka energooszczędna (objęta dostawą) lub 230 - 240 V , 40 W, E14,

(nieobjęta dostawą) Moc znamionowa maksymalna: 4 x 40 W Klasa ochrony: I

12 PL

Bezpieczeństwo

Wskazówki dotyczące

bezpieczeństwa

W przypadku szkód, które powstały wskutek nieprzestrzegania niniejszej instrukcji obsługi wygasa roszczenie gwarancyjne! Za szkody pośrednie nie ponosimy żadnej odpowiedzialności! W przypadku szkód materialnych lub osobowych, które powstały wskutek niewłaściwego obchodzenia się z urządzeniem lub nieprzestrzegania wskazówek dotyczących bezpieczeństwa nie ponosimy żadnej odpowiedzialności!

Unikać zagrożenia życia

wskutek porażenia prądem elektrycznym

J Wykonanie instalacji elektrycznej należy zlecić

wyszkolonemu elektrykowi lub osobie wdrożonej do wykonywania instalacji elektrycznych.

J Nigdy nie należy używać oprawy oświetlenio-

wej, jeżeli zostaną stwierdzone jakiekolwiek uszkodzenia.

J W przypadku uszkodzeń, napraw lub innych

problemów z oprawą oświetleniową należy zwrócić się do punktu serwisowego lub fachowca-elektryka.

J Przed montażem usuń bezpiecznik lub wyłącz

wyłącznik ochronny linii w skrzynce bezpiecznikowej (położenie 0).

J Należy bezwzględnie unikać kontaktu oprawy

oświetleniowej z wodą lub innymi cieczami.

J Nigdy nie należy otwierać żadnej elektrycznej

części roboczej lub wtykać do niej jakichkolwiek przedmiotów. Tego rodzaju ingerencje oznaczają zagrożenie życia wskutek porażenia prądem elektryczny.

J Przed montażem należy upewnić się, że istnie-

jące napięcie sieci jest zgodne z wymaganym napięciem roboczym oprawy oświetleniowej (230 - 240 V ~).

Bezpieczeństwo

Unikać zagrożenia pożarowego

i zagrożenia obrażeniami ciała

J ZAGROŻENIE OBRAŻENIAMI CIAŁA!

Bezpośrednio po wypakowaniu należy skontrolować każde źródło światła i klosz pod względem uszkodzeń. Proszę nie montować oprawy oświetleniowej z uszkodzonymi źródłami światła i/lub kloszami. W takim przypadku w celu otrzymania części zamiennej należy wać się z punktem serwisowym.

J ZAGROŻENIE OPARZENIEM! Aby unik-

nąć oparzenia należy upewnić się przed dotknięciem lampy, że jest ona wyłączona i ochłodzona. Źródła światła wytwarzają w obrębie głowicy lampy silne gorąco.

J Lampa musi się zupełnie ochłodzić. J Uszkodzone źródła światła należy natychmiast

wymienić na nowe. Przed wymianą źródła światła należy zawsze usunąć najpierw bezpiecznik lub wyłączyć wyłącznik zabezpieczenia linii.

J ZAGROŻENIE POŻAROWE! Oprawę

oświetleniową należy zamontować w odległości co najmniej 0,5 m od oświetlanych przez nią materiałów. Nadmierne wytwarzanie ciepła może prowadzić do powstania pożaru.

J Nie pozostawiać lampy lub materiału opako-

waniowego w nieładzie. Folie/woreczki plastykowe, części plastykowe itp. mogą stać się niebezpieczną zabawką dla dzieci.

Sposób prawidłowego

postępowania

J Należy stosować wyłącznie źródła światła

230 - 240 V ~ z cokołem E 14 i o maksymalnej mocy 40 W.

J Oprawę oświetleniową należy zamontować w

taki sposób, żeby była chroniona przed wilgocią i zanieczyszczeniem.

J Proszę starannie przygotować montaż i zare-

zerwować sobie wystarczającą ilość czasu. Wszystkie pojedyncze części oraz dodatkowo potrzebne narzędzia należy uprzednio rozłożyć w przejrzysty sposób i w zasięgu ręki.

skontakto-

13 PL

Bezpieczeństwo / Przygotowanie / Przed zainstalowaniem / Uruchomienie

J Proszę stale uważać i zawsze zwracać uwagę

na swoje zachowanie. Proszę postępować rozsądnie i nie montować lampy w przypadku dekoncentracji lub złego samopoczucia.

Przygotowanie

Potrzebne narzędzia i materiał

Wymienione narzędzia i materiały nie są objęte dostawą. Chodzi przy tym o niewiążące dane i wartości orientacyjne. Właściwości materiału zależą od indywidualnych warunków na miejscu.

- ołówek/narzędzie do oznaczania

- wskaźnik napięcia

- śrubokręt

- wiertarka

- szczypce do cięcia drutu

- drabina

Przed zainstalowaniem

Ważne: wykonanie podłączenia elektrycznego

należy zlecić wyszkolonemu elektrykowi lub osobie wdrożonej do wykonywania instalacji elektrycznych. Osoba ta musi posiadać wiedzę o właściwościach oprawy oświetleniowej i przepisach dotyczących podłączania.

J Przed zainstalowaniem należy zapoznać się

ze wszystkimi instrukcjami i rysunkami zawartymi w niniejszej instrukcji oraz z samą oprawa oświetleniową.

J Przed zainstalowaniem należy upewnić się, że

linia, do której ma być podłączona oprawa oświetleniowa nie znajduje się pod napięciem. W tym celu należy usunąć bezpiecznik lub wyłączyć wyłącznik zabezpieczenia linii w skrzynce bezpiecznikowej (położenie 0).

J Brak napięcia należy stwierdzić za pomocą

wskaźnika napięcia.

Uruchomienie

Montaż oprawy oświetleniowej

j Usunąć widoczne z boku na obudowie przyłą-

czeniowej kątownik montażowy

śruby 10 i zdjąć z tylnej strony

(patrz rysunek).

j Oznaczyć otwory do nawiercenia za pomocą

otworów wzdłużnych przewidzianych pod śruby, które znajdują się w kątowniku montażowym

j Teraz należy wywiercić otwory mocujące

(około 6 mm, głębokość około 40 mm). Upewnić się, że nie zostaną uszkodzone przewody doprowadzające.

j Wprowadzić kołki do wywierconych otworów.

Zamocować kątownik montażowy

z pomocą podanych śrub.

j Teraz należy połączyć kabel przyłączeniowy

oprawy oświetleniowej, korzystając ze znajdującego się w dostawie łącznika świecznikowe-

, z kablem przyłączeniowym sieci 1

(patrz rysunek).

j Zwrócić uwagę na właściwe łączenie ze sobą

przewodów na podstawie ich kolorów.

j Teraz proszę podłączyć przewód ochronny

(zielono-żółty) z oznakowanym na obudowie przyłączeniowej

zaciskiem ziemi

(patrz

rysunek).

j Za pomocą śrub

oświetleniową z kątownikiem montażowym

j Wsunąć klosz szklany

połączyć następnie oprawę

przez oprawę i za-

mocować go za pomocą pierścienia gumowe-

i pierścienia gwintowanego 8 używa-

jąc do tego narzędzia

j Następnie wkręcić żarówkę

(patrz ilustracja).

do oprawy.

Sprawdzić prawidłowe osadzenie.

j Lampa jest teraz gotowa do użycia.

Ustawienie spotów

j Ustawienie spotów 4 można zmieniać tylko

wtedy, gdy oprawa oświetleniowa jest wyłączona. Lampa musi się zupełnie ochłodzić.

j Wkręcić poszczególne spoty (lampy punktowe)

przy stopce ustawiając je w żądaną stronę. Lampy punktowe można obracać o 270°.

14 PL

Uruchomienie / Konserwacja i czyszczenie / Usuwanie / Informacje

Wymiana źródła światła

c OSTROŻNIE! NIEBEZPIECZEŃSTWO

PORAŻENIA PRĄDOWEGO! Aby wymie-

nić źródła światła należy najpierw odłączyć oprawę oświetleniową od sieci prądowej. W tym celu należy usunąć bezpiecznik lub wyłączyć wyłącznik zabezpieczenia linii w skrzynce bezpiecznikowej (położenie 0).

j Lampa musi się zupełnie ochłodzić. j Żarówki można wymieniać tylko po ich całko-

witym ostygnięciu. Do wymiany żarówek używać czystej ściereczki niepozostawiającej strzępków.

j Stosować tylko żarówki 230 - 240 V~ o mocy

maks. 40 W i gwincie E14.

j Nową żarówkę

wkręcić do oprawki.

Sprawdzić jej prawidłowe osadzenie.

Konserwacja i czyszczenie

c OSTROŻNIE! NIEBEZPIECZEŃSTWO

PORAŻENIA PRĄDOWEGO! Aby oczy-

ścić oprawę oświetleniową należy najpierw odłączyć ją od sieci prądowej.

j W tym celu należy usunąć bezpiecznik lub wy-

łączyć wyłącznik zabezpieczenia linii w skrzynce bezpiecznikowej (położenie 0).

j Lampa musi się zupełnie ochłodzić.

c OSTROŻNIE! NIEBEZPIECZEŃSTWO

PORAŻENIA PRĄDOWEGO! Do czysz-

czenia należy używać tylko niepozostawiającej nitek suchej szmatki. Ze względu na bezpieczeństwo elektryczne nigdy nie wolno czyścić oprawy oświetleniowej wodą lub innymi cieczami, ani tym bardziej zanurzać jej w wodzie.

j Nie używać żadnych rozpuszczalników,

benzyny itp. Oprawa oświetleniowa mogłaby zostać przy tym uszkodzona.

Usuwanie

Opakowanie i materiał opakowania składają się wyłącznie z materiałów przyjaznych dla środowiska. Mogą być one utylizowane w lokalnych pojemnikach do recyklingu. Jeśli chcieliby Państwo pozbyć się artykułu, proszę utylizować go na podstawie obowiązujących aktualnie przepisów. Informacji udzielą Państwu lokalne władze gminne i miejskie. Proszę zwrócić baterie i / lub urządzenie za pośrednictwem zalecanych punktów zbiórki.

Informacje

Gwarancja

W momencie zakupu otrzymują Państwo na to urządzenie 24 miesiące gwarancji. Urządzenie zostało wyprodukowane starannie i poddane dokładnej kontroli jakościowej. Jeśli mimo wszystko w okresie gwarancji ujawnione zostaną wady, proszę przesłać urządzenie na podany adres serwisowy z uwzględnieniem następującego numeru artykułu: 2356 / 042L

0322.

W czasie trwania okresu gwarancji usuniemy bezpłatnie wszystkie wady materiałowe i produkcyjne. Gwarancji nie podlegają uszkodzenia spowodowane przez nieprawidłowe użytkowanie, nieprzestrzeganie instrukcji obsługi lub ingerencję nieautoryzowanych osób, a także części szybkozużywające się (jak np. źródła światła). Usługa gwarancyjna nie przedłuża ani nie odnawia okresu gwarancji.

Producent / Serwis

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Niemcy Tel.: +49 (0) 29 61 / 97 12 - 0 Faks: +49 (0) 29 61 / 97 12 - 199 E-mail: Info@briloner.de

15 PL

Sicherheit / Bedienung

Informacje

Deklaracja zgodności

Niniejszy produkt spełnia wymagania obowiązujących dyrektyw europejskich i krajowych (Odpowiedniość elektromagnetyczna2004/108/EG, Dyrektywa dla niskich napięć 2006/95/EG). Zgodność została wykazana. Odpowiednie objaśnienia i podkładki dokumentacyjne są zdeponowane u producenta.

16 PL

Tartalomjegyzék

Bevezetés

Rendeltetésszerű használat ....................................................................................... Oldal 18

Szállítmány .................................................................................................................. Oldal 18

Részek leírása ............................................................................................................. Oldal 18

Műszaki adatok .......................................................................................................... Oldal 18

Biztonság

Biztonsági utalások .................................................................................................... Oldal 18

Előkészítés

Szükséges szerszámok és anyagok .......................................................................... O ldal 19

A felszerelés előtt ............................................................................................ Oldal 20

Üzembevétel

A lámpa felszerelése .................................................................................................. Oldal 20

A spot beállítása ......................................................................................................... Oldal 20

Izzók cseréje ............................................................................................................... Oldal 20

Karbantartás és tisztítás ........................................................................... Oldal 20

Mentesítés .............................................................................................................. Oldal 21

Információk

Garancia ..................................................................................................................... O l d al 21

Gyártó / Szer viz ......................................................................................................... Oldal 21

Konformitásnyilatkozat ............................................................................................... Oldal 21

17 HU

Bevezetés / Biztonság

Mennyezeti fényszóró

Bevezetés

Kérjük olvassa el ezt a kezelési utmutatót

teljes egészében és alaposan. Nyissa fel

az ábrákat tartalmazó oldalt. Ez az utasítás ehhez a termékhez tartozik és fontos utalásokat tartalmaz az üzembevétellel és a kezeléssel kapcsolatban. Vegye mindig mindegyik biztonségi utalást ﬁgyelembe. Az üzembevétel előtt vizsgálja meg, hogy a megfelelő feszültség rendelkezésre áll e és hogy mindegyik rész helyesen van e összeszerelve. Amennyiben a készülék kezelésével kapcsolatos kérdései lennének, vegye fel a kapcsolatot a kereskedőjével vagy a szervizzel. Őrizze meg jól ezt az utasítást és adott esetben kézbesítse ezt harnadiknak.

Rendeltetésszerű használat

Ez a lámpa kizárólag belterületen, száraz és zárt helyiségekben való üzemelésre alkalmas. A lámpa minden normálisan gyúlékony felületre felrősíthető. Az előbb leirtaktól eltérő alkalmazás, vagy a készülék megváltoztatása nem engedélyezett és károsodásokhoz vezet. Ezenkívül a következmények további életveszélyes helyzetek és sérülések, valamint műszaki hibák (pld. rövidzárlat, tűz, áramütés) lehetnek. Ez a készülék csak privát háztartásokban való alkalmazásra készült.

2 Csavar 1 Szerszám (meghajlított drót) 1 Kezelési utasítás

Részek leírása

Hálózati csatlakozó kábel (külső)

Csillárkapocs

Csatlakozó ház

Spot

Lámpaüveg

Izzó

Gumigyűrű

Menetes gyűrű

Szerszám (meghajlított drót)

Csavarok

Szerelővas hosszlyukakkal

Műszaki adatok

Üzemi feszültség: 230 - 240 V ~ 50 Hz Izzó: 230 - 240 V, 7 W - E 14

energiatakarékos izzó (része a szállítmánynak) vagy 230 - 240 V , 40 W, E14,

(nem része a szállítmánynak) Maximális névleges teljesítmény: 4 x 40 W Védettségi osztály: I

Szállítmány

Közvetlenül a kicsomagolás után vizsgálja meg a szállítmányt teljesség, valamint a készülék kifogástalan állapota szempontjából.

1 Mennyezeti fényszóró, 2356 / 042L

0322 modell

(4-égős spotlámpa) 4 E 14, 7 W-os izzó 4 Gumigyűrűk 4 Menetes gyűrű 4 Lámpaüvegek 2 Tipli

18 HU

Biztonság

Biztonsági utalások

Károkra, amelyeket ennek a kezelési utmutatónak a nem ﬁgyelembevétele okoz, a garanciaigeny érvénytelen! Következménykárokért nem vállalunk felelősséget! Tárgyi vagy személyi sérülé-sekért, amelyeket szakszerűtlen kezelés, vagy a biztonsági utalások nem ﬁgyelembevétele okozott, a gyártó nem áll jót!

Biztonság / Előkészítés

Kerülje az áramütés

általi életveszélyt

J Végeztesse a villamos szerelést egy szakképzett

villanyszerelővel, vagy egy villanyszerelési

munkákra betanított személlyel.

J Sohase használja a lámpát, ha rajta valamiféle

sérüléseket fedez fel.

J Sérülések, javítások vagy a lámpával kapcsola-

tos más problémák esetén forduljon a szerviz-

hez vagy egy villamos szakemberhez.

J A felszerelés előtt távolítsa el a biztosíték do-

bozból a biztosítékot, vagy kapcsolja ki benne

a vezetékvédő kapcsolót (0-helyzet).

J Feltétlenül kerülje el a lámpának vízzel vagy

más folyadékokkal való érintkezését.

J Sohase nyissa ki egyik üzemelési eszközt sem

vagy ne dugdosson azokba valamiféle tárgyakat.

Az ilyen beavatkozások áramütés általi életve-

szélyt jelentenek.

J A felszerelés előtt bizonyosodjon meg arról,

hogy a rendelkezésre álló feszültség megegye-

zik e a lámpa üzemeléséhez szükséges feszült-

séggel (230 - 240 Volt ~).

Kerülje a tűz és

sérülésveszélyeket

J SÉRÜLÉSVESZÉLY! Közvetlenül a kicsoma-

golás után vizsgálja meg mindegyik izzót

károsodások szempontjából. Ne szerelje fel a

lámpát hibás izzóval. Ezekben az esetekben

vegye fel a kapcsolatot a szervizzel.

J ÉGÉSI SÉRÜLÉSEK VESZÉLYE! Égési sérü-

lések elkerüléséhez bizonyosodjon meg róla,

hogy mielőtt a lámpát megérinti az ki legyen

kapcsolva és le legyen hűlve. Az izzók a lám-

pafej környékén erős hőt hoznak létre.

J Hagyja a lámpát teljesen lehűlni. J A hibás izzókat cserélje ki azonnal újakra. Az

izzók cseréje előtt távolítsa el előbb a biztosítót,

vagy kapcsolja ki a vezetékvédő automatát.

J TŰZVESZÉLY! A lámpát minimum 0,5 m

távolságra szerelje azoktól az anyagoktól,

amelyekre az rásugároz. Egy túlzott hőképző-

dés tűz ktöréséhez vezethet.

J Ne hagyja az asztali lámpát vagy a csomago-

lóanyagokat gondtalanul széjjel. A műanyagfóliák / -zacskók, sztiroporrészek, stb. a gyerekek számára veszélyes játékszerekké válhatnak.

Így jár el helyesen

J Csak 230 - 240 V ~ -os E 14-es foglalati résszel

rendelkező és 40 Watt maximális teljesítménynyel rendelkező izzókat alkalmazzon.

J Szerelje fel úgy a lámpát, hogy az nedvesség-

től és piszoktól védve legyen.

J Készítse elő gondosan a szerelést és áldozzon

arra elég időt. Helyezze el előbb az összes alkatrészeket, valamint a szükséges szerszámokat, vagy anyagokat áttekinthetően és elérhetően a közelbe.

J Legyen állandóan ﬁgyelmes! Ügyeljen mindig

arra amit tesz és járjon el mindig értelmesen. Semmi esetre se szerelje a lámpát, ha nem tud koncentrálni vagy nem érzi magát jól.

Előkészítés

Szükséges szerszámok és anyagok

Az említett szerszámok és anyagok nem részei a szállítmánynak. Ebben az esetben nem kötelező, tájékoztató jellegűek megadásokról és értékekről van szó. A felhasználandó anyagok jellege a helyi adottságoktól függ.

- Ceruza / markírozó szerszám

- Feszülségvizsgáló

- Csavarhúzó

- Fúrógép

- Fúró

- Szélvágó szerszám

- Létra

19 HU

A felszerelés előtt / Üzembevétel / Karbantartás és tisztítás

A felszerelés előtt

Fontos: Az elektomos csatlakoztatást egy

szakképzett villanyszerelőnek, vagy egy villanyszerelésre betanított személynek kell elvégezni. Az illetőnek a lámpa tulajdonságait és a csatlakoztatási előírásokat ismernie kell.

rögzítse azt a szerszámy segítségével és a 9 gumigyűrűvel

(lásd az ábrát).

j Befejezésül csavarja az izzót

Vizsgálja meg a helyes fekvését.

j A lámpája most készen áll az üzemelésre.

valamint a menetes gyűrűvel

a foglalatba.

A felszerelés előtt ismerje meg az összes ebben

az utasításban található utasítást és ábrát,

valamint magát a lámpát.

A felszerelés előtt biztosítsa, hogy a vezeték,

amelyhez a lámpát csatlakoztatja nem áll

feszültség alatt. Ehhez távolítsa el a biztosító-

dobozban a biztosítóbetétet, vagy kapcsolja

ki a vezetékvédő kapcsolót (0-helyzet).

Ellenőrizze a feszültségmentességet a

feszültségvizsgálóval.

Üzembevétel

A lámpa felszerelése

j Távolítsa el a csatlakozó ház 3 oldalsó részén

látható csavarokat

láról a szerelő szögvasat

és vegye lea hátsó olda-

(lásd az ábrát).

j Jelőlje meg a furatok helyét a szerelő szögva-

son

a csavarok számára való hosszlyukak

segítségével.

j Most fúrja ki a rögzítő lyukakat (kb. 6 mm,

mélység kb. 40 mm). Biztosítsa, hogy a falban

található vezetéket ne sérthesse meg.

j Helyezze a tipliket a kifúrt lyukakba.

Rögzítse fel a szerelő szögvasat

a szállít-

mánybeli csavarok segítségével.

j Most a mellékelt csillárkapcsok

segítségével kösse össze a lámpa csatlakozó kábelét a hálózati csatkalozó kábellel

(lásd az ábrát).

j Ügyeljen a csatlakoztatott vezetékek színbeli

megegyezésére.

j Csatlakoztassa a védővezetéket (zöld-sárga) a

csatlakozó ház kapcsához

j Csavarozza a csavarok

lámpát a szerelő szögvashoz

j Tolja a lámpaüveget

megjelölt földelő

(lásd az ábrát).

segítségével a

a foglalat fölé és

A spot beállítása

j A spot 4 g beállítását csak akkor változtassa,

ha a lámpa ki van kapcsolva. Hagyja a lámpát teljesen lehűlni.

j Forgassa az egyes spotokat a lábuknál fogva

a kívánt irányba. A spotok kb. 270°-ig elforgathatók.

Izzók cseréje

c VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE! Az

izzó cseréjéhez válassza le előbb a lámpát az áramellátó hálózatról. Ehhez a biztosítószekrényben távolítsa el a biztosítót vagy kapcsolja ki a vezetékvédő kapcsolót (0-helyzet).

Hagyja a lámpát teljesen lehűlni.

j Az izzót is csak akkor cserélje ki, amikor az

teljesen lehűlt. A kicseréléshez használjon egy száraz szöszmentes kendőt.

j Csak 230 - 240 Volt~-os, maximálisan

40 Wattos és E14 foglalati résszel rendelkező izzót használjon.

j Csavarja az új izzót

a foglalatba. Vizsgálja

meg a helyes fekvését.

Karbantartás és tisztítás

c VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE! A

tisztításhoz válassza le előbb a lámpát az áramellátó hálózatról.

Ehhez a biztosítószekrényben távolítsa el a

biztosítót vagy kapcsolja ki a vezetékvédő kapcsolót. (0-helyzet)

Hagyja a lámpát teljesen lehűlni.

20 HU

Karbantartás és tisztítás / Mentesítés / Információk

c VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE!

Elektromos biztonsági okok miatt a lámpának nem szabad vízzel vagy más folyadékokkal tisztítani vagy akár vízbe meríteni. A tisztításhoz csak egy száraz szöszmentes törlőruhát használjon.

Ne használjon oldószereket, benzint vagy

hasonlókat. A lámpát ezekkel megkárosíthatja.

Mentesítés

A csomagolás és a csomagolóanyagok kizárólag környezetbarát anyagokból állnak. Azokat a helyi újraértékesítési tartályokban lehet mentesíteni. Ha az árucikktől szeretne megválni, mentesítse azt mentesítés időpontjában érvényes előírások szerint. Az erre vonatkozó Információkat a községe vagy városa illetékes hivatala bocsátja a rendelkezésére. Szolgáltassa vissza az elemeket és / vagy a készüléket a felajánlott gyűjtőintézményeken keresztül.

Információk

Gyártó / Szerviz

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Németország Tel.: +49 (0) 29 61 / 97 12 - 0 Fax: +49 (0) 29 61 / 97 12 - 199 E-mail: Info@briloner.de

Konformitásnyilatkozat

Ez a termék kielégíti az érvényes európai és nemzeti irányelvek követelményeit (Elektromagnetikai összeférhetőség 2004/108/EG, Alacsonyfeszültségi irányelv 2006/95/EG). A konformitás bizonyított. Az ezzel kapcsolatos nyilatkozatok és iratok letétben, a gyártónál találhatók.

Garancia

Erre a készülékre a vásárlás időpontjától számított 24 havi garanciában részesül. A készüléket gondosan gyártották és pontos minőségi vizsgálatnak vetették alá. A garanciaidő alatt minden anyag és gyártási hibát díjmentesen elhárítunk. Ha a garanciaidő alatt mégis hiányosságokat fedez fel, kérjük küldje a készüléket a megadott szerviz címre a következő cikk szám feltüntetésével: 2356 / 042L

0322.

A garanciából kizártak azok a károsodások, amelyeket szakszerűtlen kezelés, a Kezelési utasítás ﬁgyelmen kívül hagyása, vagy nem feljogosított személyek beavatkozása okozott, valamint a kopási részek (mint pld. az izzók). A garanciateljesítmény a garanciaidőt nem hosszabbítja meg és nem újítja fel.

21 HU

Uvod

Pravilna uporaba .........................................................................................................S tran 24

Vsebina dobave ............................................................................................................Stran 24

Opis sestavnih delov .................................................................................................... Stran 24

Tehnični podatki ............................................................................................................Stran 24

Varnost

Varnostna opozorila .....................................................................................................Stra n 24

Priprava

Potrebno orodje in material .........................................................................................Stra n 25

Pred inštalacijo ....................................................................................................Stran 25

Kazalo

Začetek obratovanja

Montaža svetilke ..........................................................................................................St ran 26

Usmeritev reflektorjev ...................................................................................................S tran 26

Menjava žarnic .............................................................................................................St ran 26

Vzdrževanje in čiščenje ................................................................................S tran 26

Odstranjevanje ....................................................................................................Stra n 27

Informacije

Garancija ......................................................................................................................St ran 27

Izdelovalec / S ervis ......................................................................................................S tran 27

Izjava o skladnosti ........................................................................................................Str an 27

23 SI

Uvod / Varnost

Stropni reﬂektor

Uvod

Prosimo vas, da natančno in v celoti

preberete navodila za uporabo izdelka.

Odprite stran s slikami. Navodila so sestavni del izdelka in vsebujejo pomembna navodila za njegovo uporabo in ravnanje z njim. Vedno upoštevajte vsa varnostna navodila. Pred pričetkom uporabe se prepričajte, če je omrežna napetost ustrezna in če so vsi deli pravilno montirani. Če bi imeli glede uporabe izdelka kakršnokoli vprašanje, se obrnite na svojega prodajalca ali na pooblaščen servis. Navodila skrbno shranite in jih vedno izročite morebitni tretji osebi skupaj z izdelkom.

Pravilna uporaba

Svetilka je primerna izključno za uporabo v notranjih, suhih in zaprtih prostorih. Svetilko lahko pritrdite na vse običajno vnetljive površine. Drugačna uporaba od zgoraj opisane ali spreminjanje izdelka ni dovoljeno in lahko povzroči škodo. Poleg tega tako dejanje lahko predstavlja življenjske nevarnosti in poškodbe, kot tudi tehnične okvare delovanja (npr. kratki stik, požar, električni udar). Izdelek je namenjen le za uporabo v zasebnih gospodinjstvih.

Opis sestavnih delov

priključni kabel (eksterni)

lestenčna spojka

priključno ohišje

ohišje reﬂektorja

steklo svetilke

žarnica

gumijast obroček

obroček z navojem

orodje (upognjena žica)

vijaka

kotnik za montažo s podolgovatima vrtinama

Tehnični podatki

Omrežna napetost: 230 - 240 V ~ 50 Hz Žarnica: 230 - 240 V, 7 W, E 14;

(brez možnosti zatemnitve) energijska žarnica (vsebovana v obsegu dobave)

ali

230 - 240 V , 40 W, E 14, (ni

vsebovana v obsegu dobave) Maksimalna nazivna moč: 4 x 40 W Zaščitni razred: I

Varnost

Vsebina dobave

Takoj ko izdelek vzamete iz ovojnine, preverite, če ste prejeli vse sestavne dele in se prepričajte, če so vsi deli nepoškodovani.

1 stropni reﬂektor, model 2356 / 042L

(reﬂektor z 4 žarnico) 4 žar nica E 14, 7 W 4 gumijast obroček 4 obroček z navojem 4 steklo svetilke 2 vijaka 2 zatiča 1 orodje (upognjena žica) 1 navodilo za uporabo

24 SI

Varnostna opozorila

V primeru škode, ki bi nastala zaradi neupoštevanja navodil za uporabo, garancijski zahtevek ni mogoč. Za posredno škodo ne prevzemamo odgovornosti! Za materialno škodo ali za poškodbe oseb, ki bi jih povzročila nepravilna uporaba ali neupoštevanje varnostnih opozoril, ne prevzemamo odgovornosti!

Varnost / Priprava / Pred inštalacijo

Preprečite življenjsko nevar-

nost zaradi električnega udara

J Elektroinštalacijska dela sme izvajati le kvaliﬁci-

ran električar ali oseba, usposobljena za izva-

janje elektroinštalacij.

J Svetilke nikoli ne uporabljate, če ste na njej

odkrili kakršnekoli poškodbe.

J V primeru poškodb, popravil ali drugih težav s

svetilko se obrnite na servisno mesto ali na kva-

liﬁciranega električarja.

J Pred montažo v omarici z varovalkami izklopite

električni tokokrog ali v električni omarici z

varovalkami odvijte varovalke.

J Na vsak način preprečite stik svetilke z vodo

ali drugimi tekočinami.

J Nikoli ne odpirajte nobenega dela električne

opreme in vanj nikoli ne vtikajte nobenih pred-

metov. Tovrstni posegi predstavljajo življenjsko

nevarnost zaradi električnega udara.

J Pred montažo se prepričajte, da se razpoložlji-

va omrežna napetost ujema s potrebno delov-

no napetostjo svetilke (230 - 240 Volt ~).

Preprečite nevarnost

požara in poškodb

nje lahko povzroči požar.

J Svetilke ali ovojnine ne pustite ležati naokoli.

Plastične folije in vrečke, plastični deli itd. bi lahko otrokom postali nevarna igrača.

Tako ravnate pravilno

J Uporabljajte le žarnice 230-240 V ~ s podstav-

kom E 14 z visoko zmogljivostjo 40 Watt.

J Svetilko montirajte tako, da je zaščitena pred

vlago in umazanijo.

J Na montažo se skrbno pripravite in vzemite si

dovolj časa. Vnaprej si pripravite vse posamezne sestavne dele in poleg tega tudi potrebno orodje ali material, tako da je vse pregledno in na dosegu.

J Ves čas bodite pozorni! Pazite na to, kar dela-

te in ves čas postopajte razumno. Svetilke v nobenem primeru ne montirajte, če niste zbrani ali se ne počutite dobro.

Priprava

Potrebno orodje in material

J NEVARNOST POŠKODB! Takoj, ko izde-

lek vzamete iz ovojnine, vse svetilke in steklene

nastavke preglejte in se prepričajte, da niso

poškodovani. Svetilke ne montirajte s pokvarje-

nimi žarnicami in / ali poškodovanimi steklenimi

nastavki. V tem primeru se obrnite na servis in

se dogovorite za nadomestne dele.

J NEVARNOST OPEKLIN! Preprečite nasta-

nek opeklin, tako da se vedno prepričate, da

je svetilka izklopljena in ohlajena, preden se je

dotaknete. Svetilke se na zgornjem delu močno

segrejejo.

J Priporočamo,da pred zamenjavo žarnice pustite

svetilko vsaj 15 minut, da se ohladi.

J Pokvarjene žarnice takoj nadomestite z novimi.

Pred menjavo žarnice vedno najprej odstranite

varovalko ali izklopite varovalno stikalo.

J NEVARNOST POŽARA! Svetilko montiraj-

te na mesto, ki je od osvetljevanih materialov

oddaljeno najmanj 0,5 m. Prekomerno segreva-

Navedeno orodje in material nista priložena izdelku. Gre za neobvezujoča priporočila in vrednosti za orientacijo. Kakovost materiala je odvisna od posameznih danosti na kraju samem.

- Svinčnik / orodje za označevanje

- Indikator napetosti

- Izvijač

- Vrtalni stroj

- Vrtalnik

- Klešče

- Vodnik

Pred inštalacijo

Pomembno: Električni priključek lahko opravi le

kvaliﬁciran električar ali oseba, usposobljena za elektroinštalacije. Ta oseba mora poznati lastnosti svetilke in določb električnih priključkov.

25 SI

Pred inštalacijo / Začetek obratovanja / Vzdrževanje in čiščenje

J Pred inštalacijo preberite in se dobro seznanite

z vsemi navodili in slikami v teh navodilih,

dobro spoznajte tudi svetilko samo.

J Pred inštalacijo se prepričajte, da v napeljavi,

na katero boste priključili svetilko, ni električne

napetosti. Odstranite varovalko ali izklopite

varovalno stikalo v električni omarici z varoval-

kami (položaj 0).

J Preverite odsotnost električne napetosti z

indikatorjem napetosti.

Začetek obratovanja

Montaža svetilke

j Odstranite na ohišju priključka 3 stranske vi-

dne vijake

in snemite montažni kot 11 na

hrbtni strani (glej sliko).

j Označite mesta vrtanja s pomočjo

montažnega kota

, kjer so predvidene vodo-

ravne luknje za vijake.

j Izvrtajte luknje za pritrditev (ca. 6 mm, globina

ca. 40 mm). Prepričajte se, da ne boste

poškodovali dovodnih kablov.

j V izvrtane luknje dajte čepe. Montažni kot

pritrdite s priloženimi vijaki.

j Povežite priključni kabel svetilke s priloženo

sponko lestenca

kabel

(glej sliko).

na omrežni priključni

j Bodite pozorni na barvno povezanost

priključene napeljave.

j Povežite varnostno žilo (zeleno-rumena) z

označeno ozemljilno sponko, ki je v ohišju

priključka

j Privijte svetilko z vijaki

kotom

j Steklo svetilke

s pomočjo orodja

obročkom

(glej sliko)

potisnite preko okova ter ga

in obročkom z navojem 8

z montažnim

pritrdite z gumijastim

(glejte sl.).

j Takoj nato v okov privijte žarnico

. Preverite,

da se pravilno prilega.

j Vaša svetilka je zdaj pripravljena za uporabo.

Usmeritev reﬂektorjev

j Usmeritev reﬂektorjev 4 spreminjajte samo,

kadar je svetilka izklopljena

Pustite svetilko, da se popolnoma ohladi.

j Posamezni reﬂektor primite za vznožje in ga

zavrtite v želeno smer. Reﬂektor se lahko zavrti za ca. 270°.

Menjava žarnic

c POZOR! NEVARNOST UDARA ELEK-

TRIČNEGA TOKA! Pred menjavo žarnice

najprej svetilko izklopite iz električnega omrežja tako, da odstranite varovalko ali izklopite varovalno stikalo (položaj 0).

j Naj se svetilke popolnoma ohladijo. j Žarnico zamenjajte le tedaj, ko je popolnoma

ohlajena. Pri menjavi žarnice uporabite čisto krpo, ki ne pušča kosmov.

j Uporabite le 230 – 240 V ~ halogenske žarni-

ce z največ 40 Watt in E 14-podstavkom.

j Zdaj novo žarnico

da se pravilno prilega.

Vzdrževanje in čiščenje

privijte v okov. Preverite,

c POZOR! NEVARNOST UDARA ELEK-

TRIČNEGA TOKA! Pred menjavo žarnice

najprej svetilko izklopite iz električnega omrežja tako, da odstranite varovalko ali izklopite varovalno stikalo (položaj 0).

j Naj se svetilke popolnoma ohladijo.

c POZOR! NEVARNOST UDARA ELEK-

TRIČNEGA TOKA! Zaradi električne varnosti

svetilke nikoli ne smete čistiti z vodo ali z drugimi tekočinami ali jo celo potopiti v vodo. Za čiščenje uporabite suho krpo, ki ne pušča kosmov.

j Ne uporabljajte razredčil, bencina ali podobna

sredstva. Svetilka bi se poškodovala.

26 SI

Odstranjevanje / InformacijePred inštalacijo / Začetek obratovanja / Vzdrževanje in čiščenje

Odstranjevanje

Embalaža in embalažni material sestojita izključno iz okolju prijaznih materialov. Lahko ju odvržete v krajevne zbiralnike za recikliranje. Če izdelka ne želite obdržati, ga lahko zavržete skladno s trenutno veljavnimi določili. Informacije boste dobili pri vaši občinski ali mestni upravi. Baterije in / ali napravo vrnite na ponujenih zbirnih mestih.

Informacije

Garancija

Za to napravo dobite 24 mesecev garancije od datuma nakupa. Naprava je bila skrbno izdelana in vestno testirana. V času garancije brezplačno popravimo vse napake v materialu ali izdelavi. Če bi se v času garancije kljub temu pokazale okvare, napravo pošljite na navedeni naslov servisa z navedbo naslednje številke artikla: 2356 / 042L. Iz garancije je izključena škoda, ki je posledica neustrezne uporabe, neupoštevanja navodila za uporabo ali posegov v napravo s strani nepooblaščenih oseb, ter deli, ki se hitro obrabijo (npr. žarnice). V primeru uveljavljanja garancije se čas garancije niti ne podaljša niti ne obnovi.

Izjava o skladnosti

Ta izdelek zadošča zahtevam veljavnih evropskih in nacionalnih direktiv ( Elektromagnetna združljivost 2004/108/ES, Direktiva o nizkonapetostni opremi 2006/95/ES). Skladnost je bila dokazana. Ustrezne izjave in dokumenti so shranjeni pri izdelovalcu.

Izdelovalec / Servis

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Nemčija Tel.: +49 (0) 29 61 / 97 12-0 Faks: +49 (0) 29 61 / 97 12-1 99 E-mail: Info@briloner.de

27 SI

Seznam obsahu

Úvod

Použití ke stanovenému účelu ...................................................................................... Strana 30

Rozsah dodávky ........................................................................................................... Strana 30

Popis dílů ....................................................................................................................... Strana 30

Technické údaje ............................................................................................................ Strana 30

Bezpečnost

Bezpečnostní pokyny ................................................................................................... Strana 30

Příprava

Potřebné nástroje a materiál ........................................................................................ Strana 31

Před instalací ......................................................................................................... Strana 32

Uvedení do provozu

Namontování svítidla ................................................................................................... Strana 32

Seřízení bodových světel ............................................................................................. Strana 32

Výměna svíticího prostředku ........................................................................................ Strana 32

Údržba a čistění .................................................................................................. Strana 32

Zlikvidování ........................................................................................................... Strana 33

Informace

Záruka ........................................................................................................................... Strana 33

Výrobce / Servis ............................................................................................................ Strana 33

Evropské prohlášení o shodě .......................................................................................... Strana 33

29 CZ

Úvod / Bezpečnost

Stropní bodové svítidlo

Úvod

Přečtěte si laskavě kompletně a pečlivě

tento návod k obsluze. Rozevřete strán-

ku s obrázky. Tento návod patří k tomuto výrobku a obsahuje důležitá upozornění k uvedení zařízení do provozu a k zacházení s ním. Řiďte se vždy bezpečnostními pokyny. Před uvedením do provozu přezkoušejte, je-li k dispozici správné napětí a jsou-li všechny díly namontované. V případě, že máte dotazy nebo si nejste jisti se zacházením se zařízením, spojte se laskavě se svým prodejcem nebo místem servisu. Návod pečlivě uschovejte a předejte jej případně třetímu.

Použití ke stanovenému účelu

Svítidlo je výhradně určeno pro provoz ve vnitřní oblasti, v suchých a uzavřených místnostech. Svítidlo lze upevnit na všech normálních nehořlavých povrchových plochách. Jiné než předtím popsané použití nebo změna výrobku nejsou povoleny a vedou k poškození. Kromě toho mohou být následkem další nebezpečí a poranění, jakož i technické chybné funkce (např. zkrat nebo požár, úraz elektrickým proudem). Tento přístroj se hodí jen pro použití v soukromých domácnostech.

Rozsah dodávky

2 Šrouby 1 Nářadí (ohnutý drát) 1 Návod k obsluze

Popis dílů

Kabel k připojení k síti (externí)

Svorka svítidla

Připojovací pouzdro

Bodové svítidlo

Sklo lampy

Svíticí prostředek

Pryžový kroužek

Kroužek se závitem

Nářadí ( ohnutý drát)

Šrouby

Montážní úhelník spodlouhlými dírami

Technické údaje

Provozní napětí: 230 - 240 V ~ 50 Hz Svíticí prostředek: 230 - 240 V, 7 W, E 14

(nelze tlumit) žárovka s úsporou energie (není zahrnuta v rozsahu dodávky) nebo 230 - 240 V , 40 W, E14, (není zahrnuta v rozsahu

dodávky) Jmenovité napětí, maximálně: 4 x 40 W Ochranná třída: I

Bezprostředně po vybavení vždy zkontrolujte úplnost rozsahu dodávky a bezvadný stav přístroje.

1 Stropní bodové svítidlo, model 2356 / 042L

(4 plamenné bodové svítidlo) 4 Svítící prostředek E 14, 7 W 4 Pryžové kroužky 4 Kroužky se závitem 4 Skla lampy 2 Hmoždíky

30 CZ

Bezpečnost

Bezpečnostní pokyny

0322

U škod způsobených nedodržováním tohoto návodu k obsluze zaniká nárok na záruku. Za následovné škody se nepřevezme záruka! U věcných škod nebo poškození osob, které byly způsobeny neodborným zacházením nebo nedbáním bezpečnostních pokynů, se nepřevezme záruka!

Bezpečnost / Příprava

Zabraňte ohrožení života

v důsledku úrazu elektrickým proudem

J Elektroinstalaci nechejte provést jen vyškoleným

elektrotechnikem nebo osobou poučenou o

instalaci.

J Nikdy nepoužívejte svítidlo, zjistíte-li nějaká po-

škození.

J Obraťte se při poškozeních, opravách nebo ji-

ných problémech na svítidle na servisní středis-

ko nebo elektrotechnického odborníka.

J Před montáží odstraňte pojistku nebo vypněte

ochranný spínač vedení ve skříňce s pojistkami

(poloha 0).

J Bezpodmínečně se vyhněte dotyku svítidla s

vodou nebo jinými kapalinami.

J Nikdy neotvírejte některý z elektrických pro-

vozních prostředků, nebo do nich nestrkejte

nějaké předměty. Takové zásahy znamenají

ohrožení života v důsledku úrazu elektrickým

proudem.

J Před montáží se ujistěte, že dané síťové napětí

souhlasí s potřebným provozním napětím svíti-

dla (230 - 240 V~).

Vyhněte se nebezpečí

požáru a poranění

J NEBEZPEČÍ PORANĚNÍ! Okamžitě po vy-

balení přezkoušejte každý svíticí prostředek a

sklo lampy vzhledem k poškozením. Svítidlo ne-

montujte se závadnými skly lampy nebo svíticí-

mi prostředky. V tomto případě se pro nasaze-

ní spojte s místem servisu.

J NEBEZPEČÍ POPÁLENÍ! Abyste se vyhnuli

popálením, ujistěte se, že je svítidlo vypnuté a

ochlazené, předtím než se jej dotknete. Svíticí

prostředky vyvinou v oblasti hlavy svítidla silné

vedro.

J Stolní lampu nechejte úplně vychladnout. J Vadné svíticí prostředky okamžitě nahraďte no-

vými. Před výměnou svíticího prostředku oka-

mžitě odstraňte nejprve pojistku nebo vypněte

vypínač jištění vedení.

J NEBEZPEČÍ POŽÁRU! Svítidlo namontujte

v odstupu aspoň 0,5m k ozařovaným materiá-

lům. Nadměrné vyvinutí tepla může vést k vyvinutí požáru.

J Svítidlo a obalový materiál nenechejte jen tak

se povalovat. Plastové fólie /pytlíky, umělohmotné díly atd. by mohly být pro děti nebezpečnou hračkou.

Tak se budete bezpečně chovat

J Použijte jen svíticí prostředky 230 - 240 V ~ s

paticí E 14 a maximálním napětí 40 wattů.

J Svítidlo namontujte tak, aby bylo chráněné

před vlhkostí a znečištěním.

J Montáž pečlivě připravte a věnujte jí dostateč-

nou časovou dobu. Položte předtím všechny jednotlivé díly a přídavné nástroje nebo materiál přehledně a připraveny k uchopení.

J Buďte vždy pozorní! Dbejte vždy na to, co

činíte a postupujte vždy s rozumem. Nikdy nepoužívejte svítidla, nejste-li soustředěný nebo dokonce necítíte-li se dobře.

Příprava

Potřebné nástroje a materiál

Vyjmenované nástroje a materiály nejsou zahrnuty v rozsahu dodávky. Jedná se přitom o nezávazné údaje a hodnoty k orientaci. Vlastnost materiálu se řídí podle individuálních vlastností na místě.

- tužka/nástroj k označení

- zkoušečka napětí

- šroubovák

- vrtačka

- vrták

- boční břit

- žebřík

31 CZ

Před instalací / Uvedení do provozu / Údržba a čistění

Před instalací

Důležité: Elektrické připojení nechejte provést jen

vyškoleným elektrotechnikem nebo osobou poučenou o instalaci. Musí mít znalosti o vlastnostech svítidla a ustanovení přípojek.

J Před instalací se seznamte se všemi instrukcemi

a obrázky v tomto návodě, jakož i se svítidlem.

J Před instalací se ujistěte, že na vedení,

k němuž se má svítidlo připojit, není

přiloženo napětí. Odstraňte k tomu pojistku

nebo vypněte vypínač jištění vedení ve skříňce

pojistek (poloha 0).

J Přezkoušejte zkoušečkou napětí, že není napětí

přiloženo.

Uvedení do provozu

Namontování svítidla

j Odstraňte bočně na připojovacím pouzdru 3

viditelné šrouby

úhelník

a odejměte montážní

na zadní straně (viz obr.).

j Označte vrtací díry pomocí montážního úhelní-

pro podélné díry plánované pro šrouby.

j Nyní vyvrtejte upevňovací díry (cca. 6 mm,

hloubka cca. 40 mm).

Ujistěte se, že nepoškodíte přívodní vedení.

j Zaveďte hmoždíky do děr pro vývrty.

Upevněte montážní úhelník

danými šrouby.

j Spojte síťový připojovací kabel svítidla prostřed-

nictvím přiložené svítidlové svorkovnice

síťovým přívodním vedením

(viz obr.).

j Dbejte na barevné spojení připojených vedení. j Spojte nyní ochranný vodič (zeleno-žlutý) se

zemnicí svorkou označenou v připojovacím

pouzdru

j Nyní přišroubujte svítidlo pomocí šroubů

montážním úhelníkem

j Sklo lampy přesuňte

něte je pryžovým kroužkem

závitem

j Pak zašroubujte svíticí prostředek

(viz obr.).

přes objímku a upev-

a kroužkem se

prostřednictvím nástroje 9 (viz obr.).

do objím-

ky. Přezkoušejte správné usazení.

j Vaše svítidlo je nyní připraveno kprovozu.

Seřízení bodových světel

j Seřízení bodových světel 4 změňte jen tehdy,

je-li svítidlo vypnuté. Stolní lampu nechejte úplně vychladnout.

j Otočte jednotlivá bodová svítidla na podstavci

do žádoucího směru. Bodová svítidla lze otočit o cca. 270°.

Výměna svíticího prostředku

c POZOR! NEBEZPEČÍ ÚRAZU ELEKTRIC-

KÝM PROUDEM! K výměně nejprve odpojte

svítidlo od proudové sítě. K tomu odstraňte pojistku nebo vypněte vypínač jištění vedení ve skříňce pojistek (poloha 0).

j Stolní lampu nechejte úplně vychladnout. j Svíticí prostředek vyměňte jen tehdy, je-li úplně

ochladlý. Kvýměně použijte čistou tkaninu bez nitek.

j Použijte jen svíticí prostředek 230 - 240 V~ s

výkonem nanejvýš 40 W a objímkou E14.

j Pak zašroubujte nový svíticí prostředek

objímky. Přezkoušejte správné usazení.

Údržba a čistění

c POZOR! NEBEZPEČÍ ÚRAZU ELEKTRIC-

KÝM PROUDEM! K čistění nejprve odpojte

svítidlo d proudové sítě. Odstraňte proto pojistku nebo vypněte vypínač jištění vedení ve skříňce pojistek (poloha 0).

j Stolní lampu nechejte úplně vychladnout.

c POZOR! NEBEZPEČÍ ÚRAZU ELEKTRIC-

KÝM PROUDEM! K čistění použijte jen

suché tkaniny bez nitek. Z důvodů elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami nebo dokonce ponořit do vody.

j Nepoužívejte ředidel, benzínu apod.

Svítidlo by se tím poškodilo.

32 CZ

Zlikvidování / Informace

Zlikvidování

Obal a obalový materiál se skládají výhradně z ekologicky vhodných materiálů. Lze je zlikvidovat v místních recyklačních nádobách. Chcete-li se s výrobkem rozloučit, zlikvidujte jej podle aktuálně platných ustanovení. Informace získáte u své obce nebo městské správy. Odevzdejte baterie a / nebo zařízení prostřednictvím nabízených sběren zpět.

Informace

Záruka

K okamžiku koupě obdržíte na toto zařízení záruku po dobu 24 měsíců. Zařízení bylo svědomitě vyrobeno a podrobeno přesné kontrole jakosti. Během záruční doby odstraníme bezplatně všechny chyby materiálu a výrobce. V případě, že se však během záruční doby vyskytnou nedostatky, zašlete laskavě zařízení na uvedenou adresu servisu při udání následujícího čísla sort. položky: 2356 / 042L

0322.

Ze záruky vyloučeny škody vzhledem k neodbornému zacházení, nedbání na návod k obsluze nebo zásahu neautorizovanou osobou, jakož i poškození rychleopotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba ani neprodlouží ani neobnoví.

Evropské prohlášení o shodě

Tento výrobek splňuje požadavky platných evropských a národních směrnic (Elektromagnetická kompatibilita 2004 / 108 / EG a směrnice o bezpečnosti elektrického zařízení nízkého napětí 2006 / 95 / EG). Shoda byla dokázána. Příslušné vysvětlivky a podklady jsou deponovány u výrobce.

Výrobce / Servis

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Německo Tel.: +49 (0) 29 61 / 97 12 - 0 Fax: +49 (0) 29 61 / 97 12 - 199 E-mail: Info@briloner.de

33 CZ

Zoznam obsahu

Úvod

Použitie k určenému účelu .......................................................................................... Strana 36

Rozsah dodávky ......................................................................................................... Strana 36

Popis dielov ................................................................................................................. Strana 36

Technické údaje .......................................................................................................... Strana 36

Bezpečnosť

Bezpečnostné pokyny ................................................................................................ Strana 36

Príprava

Potrebné náradie a materiál ...................................................................................... Strana 37

Pred inštaláciou ................................................................................................ Strana 38

Uvedenie do prevádzky

Montáž svietidla ......................................................................................................... Strana 38

Centrovanie bodového svetla .................................................................................... Strana 38

Výmena žiarovky ........................................................................................................ Strana 38

Údržba a čistenie ............................................................................................. Strana 38

Likvidácia ............................................................................................................... Strana 39

Informácie

Záruka ......................................................................................................................... Strana 39

Vyhlásenie v ýrobcu / Ser vis ....................................................................................... Strana 39

Prehlásenie o zhode ................................................................................................... Strana 39

35 SK

Úvod / Bezpečnosť

Stropný žiarič

Úvod

Prosím prečítajte si dôkladne a pozorne

tento návod na obsluhu. Otvorte si pro-

sím stranu z obrázkami. Tento návod patrí k tomuto výrobku a obsahuje dôležité pokyny pre uvedenie do prevádzky a manipuláciu. Dodržiavajte vždy všetky bezpečnostné pokyny. Pred uvedením do prevádzky prekontrolujte, či je k dispozícii správne napätie a či sú všetky diely správne namontované. Ak by ste mali otázky, alebo ste si neboli istý, čo sa týka manipulácie s prístrojom, spojte sa prosím so svojím obchodníkom alebo servisným strediskom svojej krajiny. Tento návod starostlivo uschovajte a prípadne ho postúpte tretej osobe.

Použitie k určenému účelu

Svietidlo je určené výhradne na prevádzku v interiéri, v suchých a uzatvorených priestoroch. Svietidlo môže byť upevnené na všetky normálne horľavé povrchy. Iné použitie ako bolo predtým popísané, alebo zmena prístroja nie je prípustná a vedie k poškodeniu. To môže mať za následok ďalšie život ohrozujúce nebezpečenstvá a zranenia ako aj technicky chybné funkcie (napr. skrat, požiar, úder elektrickým prúdom). Tento prístroj je určený len na použitie v súkromných domácnostiach.

2 príchytka 2 skrutky 1 náradie (ohnutý drôt) 1 návod na obsluhu

Popis dielov

kábel sieťovej prípojky (externý)

svorka lustra

prípojné puzdro

bodové svetlo

sklo lampy

svietidlá

gumový krúžok

závitový krúžok

náradie (ohnutý drôt)

skrutky

montážny uholník spozdĺžnymi dierami

Technické údaje

Prevádzkové napätie: 230 - 240 V ~ 50 Hz Žiarovka: 230 - 240 V, 7 W, E 14

(bez funkcie stmievania) úsporná žiarovka (je obsahom dodávky) alebo 230 - 240 V , 40 W, E14,

(nie je obsahom dodávky) Menovitý výkon maximálny: 4 x 40 W Trieda ochrany: I

Rozsah dodávky

Bezprostredne po vybalení skontrolujte, či je dodávka úplná ako aj, či je kompletný prístroj.

1 stropný žiarič, model 2356 / 042L

0322

(4-žiarovkové bodové svietidlo) 4 osvetľovací prostriedok E 14, 7 W 4 gumové krúžky 4 závitové krúžky 4 sklo lampy

36 SK

Bezpečnosť

Bezpečnostné pokyny

Pri škodách, ktoré budú zapríčinené nedodržiavaním tohto návodu na obsluhu, zaniká nárok na záruku! Pri následných škodách nepreberáme záruku! Pri vecných škodách alebo zraneniach osôb, ktoré boli zapríčinené neodbornou manipuláciou alebo

Bezpečnosť / Príprava

nedodržiavaním bezpečnostných pokynov, nepreberáme žiadnu záruku!

Vyhnite sa ohrozeniu života

úderom elektrického prúdu

J Elektrickú inštaláciu nechajte vykonať zaškole-

nému elektrikárovi alebo osobe zaškolenej pre

elektroinštalácie.

J Svietidlo už nepoužívajte, ak ste zistili nejaké

poškodenia.

J Pri poškodeniach, opravách alebo iných prob-

lémoch na svietidle sa obráťte na servisné

stredisko alebo elektroodborníka.

J Před montáží odstraňte pojistku nebo vypněte

ochranný spínač vedení ve skříňce s pojistkami

(poloha 0).

J Bezpodmienečne zabráňte kontaktu svietidla s

vodou alebo inými tekutinami.

J Nikdy neotvárajte elektrické prevádzkové

prostriedky, alebo do neho nestrkajte dajaké

predmety. Takéto zásahy znamenajú ohrozenie

života úderom elektrického prúdu.

J Pred montážou sa uistite, že sa existujúce sieťo-

vé napätie zhoduje s potrebným prevádzko-

vým napätím lampy (230 - 240 V ~).

Vyhnite sa nebezpečenstvu

požiaru a poranení

J NEBEZPEČENSTVO PORANENIA! Bez-

prostredne po vybalení prekontrolujte poškode-

nia každej žiarovky a lampového skla. Svieti-

dlo nikdy nemontujte s chybnými žiarovkami

a/alebo lampovým sklom. Spojte sa v tomto

prípade kvôli výmene so servisným strediskom.

J NEBEZPEČENSTVO POPÁLENIA!

Zabezpečte, aby bolo svietidlo vypnuté a vy-

chladené, predtým ako sa ho dotknete, aby

ste zabránili popáleniam. Žiarovky vytvárajú v

oblasti hlavy lampy silné teplo.

J Nechajte svietidlo úplne ochladnúť. J Chybné žiarovky ihneď vymeňte za nové. Pred

výmenou žiarovky vždy najskôr odstráňte poist-

ku, alebo vypnite istič vedenia.

J NEBEZPEČENSTVO POŽIARU! Svietidlo

namontujte vo vzdialenosti najmenej 0,5 m od

ožarovaných materiálov. Nadmerná tvorba tepla môže viesť k vzniku požiaru.

J Nikdy nenechajte ležať svietidlo alebo obalový

materiál bez dozoru. Plastové fólie/vrecká, plastové diely, atď. by pre deti mohli byť nebezpečnou hračkou.

Tak postupujte správne

J Používajte len žiarovky 230 - 240 V ~ s päticou

E 14 a maximálnym výkonom 40 Wattov.

J Svietidlo namontujte tak, aby bolo chránené

pred vlhkom a znečistením.

J Montáž si starostlivo pripravte a doprajte si

dostatok času. Dopredu si pripravte všetky jednotlivé diely a dodatočne potrebné náradie alebo materiál prehľadne a na dosah ruky.

J Vždy buďte pozorný! Dávajte vždy pozor na to,

čo robíte a vždy postupujte s rozumom. Svietidlo v žiadnom prípade nemontujte vtedy, keď nie ste koncentrovaný, alebo sa necítite dobre.

Príprava

Potrebné náradie a materiál

Menovaný materiál a nástroje nie sú súčasťou dodávky. Jedná sa pritom o nezáväzné údaje a hodnoty pre orientáciu. Charakter materiálu sa riadi podľa individuálnych daností na mieste.

- ceruzka / značkovací nástroj

- skúšačka napätia

- skrutkovač

- vŕtačka

- vrták

- kliešte na drôt

- rebrík

37 SK

Pred inštaláciou / Uvedenie do prevádzky / Údržba a čistenie

Pred inštaláciou

Dôležité: Elektrické pripojenie musí vykonať vy-

školený elektrikár alebo osoba zaškolená pre elektroinštalácie. Táto musí mať znalosti o vlastnostiach svietidla a predpisoch o pripojení.

j Hneď potom zatočte svietidlo 6 do objímky.

Preskúšajte správne uloženie.

j Vaša lampa je teraz schopná prevádzky.

Centrovanie bodového svetla

J Pred inštaláciou sa oboznámte so všetkými

pokynmi a obrázkami v tomto návode ako aj

so svietidlom samotným.

J Pred inštaláciou zabezpečte, aby na vedení,

na ktoré sa má pripojiť svietidlo, nebolo žiadne

napätie. Na to odstráňte poistku alebo vypnite

istič vedenia v skrinke na poistky (0-poloha).

J Beznapäťovosť prekontrolujte pomocou

skúšačky napätia.

Uvedenie do prevádzky

Montáž svietidla

j Odstráňte skrutky 10, ktoré sú viditeľné na

boku krytu pripojenia

uhol

na zadnej strane.

a zložte montážny

j Označte si otvory na vyvŕtanie pomocou

vyvŕtaných otvorov, ktoré sú určené pre skrutky

v montážnom uhle

(pozri obr.).

j Teraz vyvŕtajte otvory na upevnenie

(cca. 6 mm, hĺbka cca. 40 mm).

Zabezpečte, aby ste nepoškodili prívod.

j Príchytky zasuňte do vyvŕtaných otvorov. Mon-

tážny uhol

upevnite pomocou uvedených

skrutiek.

j Teraz spojte pripájací kábel svietidla pomocou

priloženej svorky stropného svietidla

sieťovým káblom

(pozri obr.).

j Dbajte o farebné prepojenie pripojených

vodičov.

j Teraz spojte ochranný vodič (zeleno-žltý) s

uzemňovacou svorkou označenou na kryte

pripojenia

j Teraz svietidlo zoskrutkujte pomocou skrutiek

s montážnym uhlom

j Sklo lampy

gumeným krúžkom

prostredníctvom náradia

(pozri obr.).

potlačte nad objímku aupevnite

azávitovým krúžkom

(viď obrázok).

j Orientáciu bodových svetiel 4 meňte len

vtedy, keď je svietidlo vypnuté.

j Nechajte svietidlo úplne ochladnúť. j Otočte jednotlivé bodové svetlá na podstavci

do smeru, ktorý si želáte. Bodové svetlá sa dajú otáčať occa. 270°.

Výmena žiarovky

c POZOR! NEBEZPEČENSTVO ZASIAH-

NUTIA ELEKTRICKÝM PRÚDOM! Pre

výmenu žiaroviek najskôr svietidlo odpojte od siete.

Na to odstráňte poistku alebo vypnite istič

vedenia v skrinke na poistky (0-poloha).

j Nechajte svietidlo úplne ochladnúť. j Svietidlá vymieňajte iba vtedy, keď sú úplne

ochladené. Pri výmene užívajte handričku, ktorá nepúšťa chĺpky.

j Užívajte iba 230 - 240 Volt~ svietidlá sna-

najvýš 40 Wattmi a E14 soklom.

j Zatočte teraz nové svietidlá

do objímky.

Preskúšajte správne uloženie.

Údržba a čistenie

c POZOR! NEBEZPEČENSTVO ZASIAH-

NUTIA ELEKTRICKÝM PRÚDOM! Pre

čistenie najskôr odpojte svietidlo od siete. Na to odstráňte poistku alebo vypnite istič vedenia v skrinke na poistky (0-poloha).

j Nechajte svietidlo úplne ochladnúť.

c POZOR! NEBEZPEČENSTVO ZASIAH-

NUTIA ELEKTRICKÝM PRÚDOM! Na

čistenie používajte výhradne suchú handru, ktorá nepúšťa vlákna. Z dôvodov elektrickej bezpečnosti sa svietidlo nikdy nesmie čistiť

38 SK

vodou alebo inými tekutinami alebo sa dokon-

ca ponárať do vody.

j Nepoužívajte žiadne rozpúšťadlá, benzín a

pod. Svietidlo by sa pri tom mohlo poškodiť.

Likvidácia

Obal a obalový materiál pozostávajú výlučne z ekologických materiálov. Môžu sa zlikvidovať v miestnych recyklačných nádobách. Ak chcete prístroj zlikvidovať, postupujte podľa aktuálne platných ustanovení. Informácie vám poskytne vaša obecná alebo mestská správa. Batérie a / alebo prístroj odovzdajte na uvedených zberných miestach.

Informácie

Záruka

Na tento prístroj dostanete záruku 24 mesiacov od dátumu kúpy. Prístroj bol starostlivo vyrobený a podrobený dôkladnej kontrole kvality. V rámci záručnej doby bezplatne opravíme všetky chyby materiálu a výroby. Ak by sa počas záručnej doby vyskytli ďalšie nedostatky, pošlite prístroj na uvedenú adresu servisu a uveďte nasledujúce číslo výrobku: 2356 / 042L

0322.

Zo záruky sú vylúčené škody spôsobené neodbornou manipuláciou, nedodržaním návodu na obsluhu alebo zásahom neautorizovanej osoby, ako aj diely podliehajúce opotrebeniu (napr. žiarovky). Poskytnutím záruky sa záručná doba nepredlžuje ani neobnovuje.

Údržba a čistenie / Likvidácia / Informácie

Prehlásenie o zhode

Tento výrobok spĺňa požiadavky platných európskych a národných smerníc (smernica o elektromagnetickej kompatibilite 2004/108/ES, smernica týkajúca sa el. zariadení určených na používanie vrámci určitých limitov napätia 2006/95/ES). Zhoda bola preukázaná. Príslušné vysvetlenia a podklady sú uložené u výrobcu.

Vyhlásenie výrobcu / Servis

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Nemecko Tel.: +49 (0) 2961/9712-0 Fax: +49 (0) 2961/9712-199 E-mail: Info@briloner.de

39 SK

Popis sadržaja

Stropna svjetiljka

Upute za pravilno korištenje .....................................................................................Stranica 42

Obim isporuke ...........................................................................................................Stranica 42

Opis dijelova ..............................................................................................................Stranica 42

Tehnički podaci ..........................................................................................................Stranica 42

Sigurnost

Upute za Vašu sigurnost............................................................................................Stranica 42

Priprema

Potreban alat i materijal ............................................................................................Stranica 43

Prije instalacije .................................................................................................. Stranica 44

Stavljanje u pogon

Montaža svjetiljke ......................................................................................................Stranica 44

Podešavanje reflektora .............................................................................................Stranica 44

Zamjena žarulje ......................................................................................................... Stranica 44

Održavanje i čišćenje ..................................................................................Stranica 44

Zbrinjavanje ........................................................................................................Stranica 45

Informacije

Jamstveni list ............................................................................................................... Stranica 45

Proizvo đač / Servis .................................................................................................... Stranica 45

Izjava o sukladnosti ................................................................................................... Stranica 45

41 HR

Uvod / Sigurnost

Stropna svjetiljka

Uvod

Molimo da ovu uputu za korištenje

pročitate u cjelosti i pažljivo. Otvorite

stranicu sa slikama. Uputstvo pripada ovom proizvodu i sadrži važne upute za stavljanje u funkciju i za rukovanje. Obratite pažnju na upute za Vašu sigurnost. Prije stavljanja u funkciju, provjerite da li postoji ispravan napon i da li su svi djelovi ispravno montirani. Ako imate pitanja ili ste nesigurni u odnosu na rukovanje uređaja, molimo da stupite u kontakt s Vašim trgovcem ili mjestom servisa. Pažljivo sačuvajte ovo uputstvo i predajte ga po potrebi trećim osobama.

Upute za pravilno korištenje

Ova svjetiljka namijenjena je korištenju isključivo u unutarnjim prostorima, u suhim i zatvorenim prostorijama. Svjetiljka se može pričvrstiti na svim stropnim površinama na kojima se normalno mogu priključiti rasvjetna tijela. Druga upotreba od one naprijed opisane ili izmjena na uređaju nije dopuštena i vodi do oštećenja. Osim toga može to biti uzrok za druge situacije opasne po život i može dovesti do povrede kao i tehnički pogrešnih funkcija (npr. kratki spoj, požar, električni udar). Ovaj uređaj je isključivo namijenjen za korištenje u privatnim domaćinstvima.

2 zaglavica 1 alat (savijena žica) 1 upute za uporabu

Opis dijelova

priključni kabel za struju (vanjski)

stezaljka za svjetiljke

priključno kućište

reﬂektor

staklo svjetiljke

žarulja

gumeni prstenčić

vijčani prstenčić

alat (savijena žica)

vijci

kutnici za montažu sa duguljastim rupama

Tehnički podaci

Napon mreže: 230 - 240 V ~ 50 Hz Žarulja: 230 - 240 V, 7 W, E 14;

(neprigušiva) štedna žarulja

(nije sadržana u pošiljci) ili 230 - 240 V , 40 W, E 14, (nije sadržana u pošiljci) Nominalna snaga maksimalna: 4 x 40 W Klasa zaštite: I

Obim isporuke

Uvijek kontrolirajte, odmah nakon raspakiranja uređaja, da li je sve kompletno u paketu i da li je uređaj u besprijekornom stanju.

1 stropna svjetiljka, model 2356 / 042L

(svjetiljka sa 4-spot žarulje) 4 žar ulja E 14, 7 W 4 gumeni prstenčić 4 vijčani prstenčić 4 staklo svjetiljke 2 vijci

42 HR

Sigurnost

Upute za Vašu sigurnost

Kod štete uzrokovane zbog nepoštivanja ovih uputa za upotrebu, jamstvo prestaje važiti! Za posljedice koje iz toga proizlaze ne preuzimamo nikakvu odgovornost! U slučaju materijalnih šteta i ozljeda osoba izazvanih zbog nestručnog rukovanja ili nepoštivanja sigurnosnih uputa ne preuzimamo nikakvu odgovornost!

Sigurnost / Priprema

Ne dovodite sebe i druge u

životnu opasnost uslijed električnog udara.

J Izvođenje električne instalacije prepustite struč-

nom električaru ili osobi koja se razumije u

električnu instalaciju.

J Svjetiljku nikada ne koristite ukoliko na njoj

ustanovite neka oštećenja.

J Kod oštećenja, popravaka ili drugih problema

na svjetiljci obratite se servisnom mjestu ili nad-

ležnoj osobi elektro struke.

J Isključite prije montaže strujni krug u ormariću

za osigurače ili izvadite navojne osigurače iz

ormarića za osigurače.

J Svakako izbjegavajte dodir svjetiljke s vodom

ili drugim tekućinama.

J Nikad ne otvarajte jedan od električnih dijelova

svjetiljke, niti gurajte bilo koje predmete u iste.

Takva vrsta zahvata predstavlja po život opa-

snu radnju zbog strujnog udara.

J Uvjerite se prije montaže u to, da postojeći

napon mreže odgovara potrebnom pogon-

skom naponu svjetiljke (230 - 240 Volt ~).

Izbjegavajte opasnost od

požara ili povrede

J OPASNOST OD POVREDE! Provjerite od-

mah nakon otpakiranja svakog rasvjetnog tijela

i staklo lampe u odnosu na oštećenja. Nemojte

montirati svjetiljku sa neispravnim žaruljama

i / ili staklom svjetiljke. U tom slučaju stupite u

vezu s mjestom servisa radi zamjene istog.

J OPASNOST OD OPEKOTINA! Prije nego

što dirate svjetiljku, provjerite da li je ista isklju-

čena i da li se ista ohladila, kako bi spriječili

opekotine. Rasvjetna tijela

glave lampe jaku toplinu.

J Prije izmijene oštećene žarulje, ostavite da se

svjetiljka ohladi najmanje 15 minuta.

J Odmah zamijenite neispravne žarulje s novi-

ma. Prije zamjene žarulje uvijek najprije ukloni-

te osigurač ili isključite zaštitni automat vodiča.

J OPASNOST OD POŽARA! Montirajte

svjetiljku na udaljenosti od najmanje 0,5 m od

osvijetlje nih materijala. Prekomjerno razvijanje

topline može dovesti do nastanka požara.

razvija

ju na području

J Nemojte nepažljivo ostavljati svjetiljku ili amba-

lažu. Plastične folije / vrećice, plastični dijelovi itd. mogu postati opasne igračke za djecu.

Tako se ponašate sigurno

J Koristite samo žarulje za 230 – 240 V i s E 14

grlom i maksimalnom snagom od 40 watta.

J Svjetiljku montirajte tako da je zaštićena od

vlage i nečistoće.

J Pažljivo pripremite montažu i rezervirajte do-

voljno vremena za to. Najprije pripremite sve pojedine dijelove i dodatno potreban alat ili materijal i posložite ih pregledno i na dohvat ruke.

J Budite uvijek prisebni! Pazite uvijek na to,

što radite i radite uvijek s razumom. Niti u kojem slučaju ne montirajte svjetiljku ako ste nekoncentrirani ili ako se ne osjećate dobro.

Priprema

Potreban alat i materijal

Niže navedeni alati i materijali nisu sadržani u obimu isporuke. Radi se pri tome o neobaveznim podacima i orijentacijskim vrijednostima. Svojstvo materijala ovisi o dotičnim okolnostima na licu mjesta.

- Olovka / alat za označavanje

- Ispitivač napona

- Odvijač

- Bušilica

- Kliješta za sječenje žice

- Ljestve

43 HR

Prije instalacije / Stavljanje u pogon / Održavanje i čišćenje

Prije instalacije

Važno: Električni priključak mora izvesti educirani

električar ili za elektro instalacije poučena osoba. Ista mora imati znanje o svojstvu svjetiljke i odredbama o priključku.

Prije instalacije upoznajte se sa svim uputama

slikama kao i sa samom svjetiljkom.

J Prije instalacije provjerite da na vodiču na koji

želite priključiti svjetiljku, nema više napona.

U tu svrhu uklonite osigurač ili isključite zaštitni

automat vodiča u ormariću za osigurače

(položaj 0).

J Pomoću ispitivača napona provjerite da nema

više napona.

Stavljanje u pogon

Montaža svjetiljke

j Uklonite bočno na kućištu za priključak 3 vid-

ljive vijke

te izvadite kutnik za montažu 11

sa stražnje strane (vidi sliku).

j Označite rupe za bušenje pomoću kutnika za

montažu

na kojem su predviđeni dugački

provrti za vijke.

j Potom izbušite rupe za pričvršćenje (cca 6 mm,

dubina cca 40 mm). Pripazite da ne oštetite

dovodni vodič od struje.

j Stavite tiple u izbušene rupe. Pričvrstite kutnik

za montažu

s predviđenim vijcima.

j Sada spojite priključni kabel svjetiljke pomoću

priložene redne stezaljke za svjetiljke

priključnim strujnim kabelom

(vidite sliku).

j Pazite kod spajanja na ispravnost priključenih

vodova prema bojama.

j Zatim spojite zaštitni vodič (zeleno-žuto) sa ste-

zaljkom za uzemljenje označenom u kućištu za

priključak

(vidite sliku).

j Sada pričvrstite svjetiljku pomoću vijaka

kutnikom za montažu

j Povucite staklo svjetiljke

preko grla žarulje, te prčvrstite s pomoć gumenog prstenčića vijčanog prstenčića

j Konačno uvijte žarulju

i alata 9 (vidi prikaz).

u grlo žarulje, te

provjerite njenu dobru postavu.

j Vaša svjetiljka je sada spremna za uporabu.

Podešavanje reﬂektora

j Promijenite smjerove reﬂektora 4 samo kada

je svjetiljka ugašena.

Ostavite da se svjetiljka u potpunosti ohladi.

j Okrenite pojedine reﬂektore na podnožju

svjetiljke u željene smjerove. Reﬂektori se mogu zakrenuti za oko 270°.

Zamjena žarulje

c PAŽNJA! OPASNOST OD UDARA

STRUJE! Za zamjenu žarulje, prethodno

isključite svjetiljku iz električne mreže. U tu svrhu uklonite osigurač ili isključite zaštitni automat vodiča u ormariću za osigurače (položaj 0).

j Ostavite da se svjetiljka u potpunosti ohladi. j Također žarulju zamijenite samo kada se ista

potpuno ohladila. Koristite za zamjenu neku krpu koja ne pušta vlakna.

j Koristite samo 230 - 240 V ~ halogenske

žarulje od najviše 40 watta i E 14-grlom.

j Uvijte sada novu žarulju

provjerite njenu dobru postavu.

Održavanje i čišćenje

c PAŽNJA! OPASNOST OD UDARA

STRUJE! Za čišćjene, prethodno odvojite svje-

tiljku od mreže električne energije. U tu svrhu uklonite osigurač ili isključite zaštitni automat vodiča u ormariću za osigurače (položaj 0).

j Ostavite da se svjetiljka u potpunosti ohladi.

c PAŽNJA! OPASNOST OD UDARA

STRUJE! Iz razloga električne sigurnosti,

svjetiljka se nikada ne smije čistiti s vodom ili drugim tekućinama, a nikako se ista ne smije uroniti u vodu. Za čišćenje koristite samo suhu krpu koja ne pušta vlakna.

j Nemojte koristiti otapala, benzin ili slično.

Svjetiljka bi se pri tome oštetila.

u grlo žarulje, te

44 HR

Zbrinjavanje / Informacije

Zbrinjavanje

Ambalaža se sastoji isključivo iz materijala koji ne ugrožavaju okoliš. Može biti zbrinuta u mjesnim kontejnerima za reciklažu. Ukoliko želite baciti proizvod, zbrinite ga prema trenutno važećim odredbama. Informacije o tome dobit ćete u svojoj općini ili gradskoj upravi. Baterije i / ili uređaj vratite preko ponuđenih skupljališta.

Informacije

Jamstveni list

Pri kupnji ovog proizvoda dobivate 24 mjesečnu garanciju. Ovo jamstvo vrijedi za područje Republike Hrvatske. Uređaj je pažljivo proizveden i prije isporuke brižljivo kontroliran. Jamstvo se priznaje samo uz predočenje računa. Jamstvo vrijedi samo za greške u materijalu i izradi, a ne za potrošne dijelove ili za oštećenja lomljivih dijelova, npr. žarulja ili baterija. Proizvod je namijenjen isključivo za privatnu, a ne za gospodarsku upotrebu. U slučaju zloupotrebe ili nenamjenske upotrebe, kao i primjene sile jamstvo prestaje vrijediti. Ovo jamstvo ne utječe na potrošačka prava u odnosu na prodavača važeća u državi kupnje.

Izjava o sukladnosti

Ovaj proizvod udovoljava zahtjevima važećih europskih i međunarodnih pravilnika (elektromagnetska kompatibilnost 2004 / 108 / EG, pravilnik o niskom naponu 2006 / 95 / EG). Sukladnost je dokazana. Odgovarajuće izjave i dokumentacije dostupne su kod proizvođača.

Proizvođač / Servis

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Njemačka Tel.: +49 (0) 29 61 / 97 12 - 0 Fax: +49 (0) 29 61 / 97 12 - 199 E-mail: Info@briloner.de

45 HR

Informacije

46 HR

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäße Verwendung ............................................................................. Seite 48

Lieferumfang ................................................................................................................. Seite 48

Teilebeschreibung ......................................................................................................... Seite 48

Technische Daten .......................................................................................................... Seite 48

Sicherheit

Sicherheitshinweise....................................................................................................... Seite 49

Vorbereitung

Benötigtes Werkzeug und Material ............................................................................ Seite 50

Vor der Installation .......................................................................................... Seite 50

Inbetriebnahme

Leuchte montieren ......................................................................................................... Seite 50

Spots ausrichten ............................................................................................................ Seite 50

Leuchtmittel auswechseln ............................................................................................. Seite 50

Wartung und Reinigung ............................................................................... Seite 51

Entsorgung............................................................................................................... Seite 51

Informationen

Garantie ........................................................................................................................ Seite 51

Hersteller / Service ....................................................................................................... Seite 51

Konformitätserklärung .................................................................................................. Seite 51

47 DE/AT

Einleitung

Deckenstrahler

Einleitung

Bitte lesen Sie diese Bedienungsanlei-

tung vollständig und sorgfältig durch.

Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entﬂammbaren Oberﬂächen befestigt werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Gerätes ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen sowie technische Fehlfunktionen (z. B. Kurzschluss, Brand, elektrischer Schlag) die Folge sein. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang

1 Dec kenstrahle r, Modell 2356 / 042L

(4-ﬂammige Spotleuchte) 4 Leuchtmittel E 14, 7 W 4 Gummiringe 4 Schraubringe 4 Lampengläser 2 Schrauben 2 Dübel 1 Werkzeug (gebogener Draht) 1 Bedienungsanleitung

Teilebeschreibung

Netzanschlusskabel (extern)

Lüsterklemme

Anschlussgehäuse

Spot

Lampenglas

Leuchtmittel

Gummiring

Schraubring

Werkzeug (gebogener Draht)

Schrauben

Montagewinkel mit Langlöchern

Technische Daten

Betriebsspannung: 230 - 240 V ~ 50 Hz Leuchtmittel: 230 - 240 V, 7 W, E 14;

(nicht dimmbar) Energiesparlampe (im Lieferumfang enthalten) oder 230 - 240 V , 40 W, E 14,

(nicht im Lieferumfang enthalten) Nennleistung maximal: 4 x 40 W Schutzklasse: I

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

48 DE/AT

Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser

Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!

Bei Sach- oder Personenschäden, die durch

unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr

durch elektrischen Schlag

J Lassen Sie die Elektroinstallation durch einen

ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.

J Benutzen Sie Ihre Leuchte niemals, wenn Sie

irgendwelche Beschädigungen feststellen.

J Wenden Sie sich bei Beschädigungen, Repara-

turen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.

J Schalten Sie vor der Montage den Stromkreis

am Sicherungskasten aus oder entfernen Sie die Schraubsicherungen im Sicherungskasten.

J Vermeiden Sie unbedingt die Berührung der

Leuchte mit Wasser oder anderen Flüssigkeiten.

J Öﬀnen Sie niemals eines der elektrischen

Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriﬀe bedeuten Lebensgefahr durch elektrischen Schlag.

J Vergewissern Sie sich vor der Montage, dass

die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230 - 240 V ~).

Vermeiden Sie Brand- und

Verletzungsgefahr

J VERLETZUNGSGEFAHR! Überprüfen Sie

unmittelbar nach dem Auspacken jedes Leuchtmittel und Lampenglas auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten

Leuchtmitteln und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

J VERBRENNUNGSGEFAHR! Stellen Sie

sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze.

J Lassen Sie die Leuchte vor dem Ersetzen eines

defekten Leuchtmittels mindestens 15 Minuten auskühlen.

J Ersetzen Sie defekte Leuchtmittel sofort durch

neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus.

J BRANDGEFAHR! Montieren Sie die Leuchte

mit einer Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

J Lassen Sie die Leuchte oder Verpackungsmate-

rial nicht achtlos liegen. Plastikfolien /-tüten, Styroporteile, etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

So verhalten Sie sich richtig

J Verwenden Sie nur 230 - 240 Volt ~ Leuchtmittel

mit einem E 14 Sockel und einer Höchstleistung von 40 Watt.

J Montieren Sie die Leuchte so, dass sie vor

Feuchtigkeit und Verschmutzung geschützt ist.

J Bereiten Sie die Montage sorgfältig vor und

nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griﬀbereit zurecht.

J Seien Sie stets aufmerksam! Achten Sie immer

darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

49 DE/AT

Vorbereitung / Vor der Installation / Inbetriebnahme

Vorbereitung

Benötigtes Werkzeug

und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaﬀenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

- Bleistift / Markierwerkzeug

- Spannungsprüfer

- Schraubendreher

- Bohrmaschine

- Bohrer

- Seitenschneider

- Leiter

Vor der Installation

Wichtig: Der elektrische Anschluss muss durch

einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

J Machen Sie sich vor der Installation mit allen

Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.

J Stellen Sie vor der Installation sicher, dass an

der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).

J Überprüfen Sie die Spannungsfreiheit mittels

Spannungsprüfer.

den Montagewinkel

auf der Rückseite ab

(siehe auch Abb.).

j Markieren Sie die Bohrlöcher mit Hilfe der in

dem Montagewinkel

für die Schrauben vor-

gesehenen Langlöcher.

j Bohren Sie nun die Befestigungslöcher (Ø ca.

6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.

j Führen Sie die Dübel in die Bohrlöcher ein.

Befestigen Sie den Montagewinkel

mit den

mitgelieferten Schrauben.

j Verbinden Sie nun das Anschlusskabel der

Leuchte mittels der beigefügten Lüsterklemme mit dem Netzanschlusskabel

(siehe Abb.).

j Achten Sie auch auf den farblichen Zusammen-

schluss der angeschlossenen Leitungen.

j Verbinden Sie nun den Schutzleiter (grün-gelb)

mit der im Anschlussgehäuse neten Erdungsklemme

gekennzeich-

(siehe Abb.).

j Verschrauben Sie nun die Leuchte mittels der

Schrauben

j Schieben Sie das Lampenglas

sung und befestigen es mit dem Gummiring und dem Schraubring

mit dem Montagewinkel 11.

über die Fas-

mittels Werkzeug 9

(siehe Abb.).

j Drehen Sie abschließend das Leuchtmittel

die Fassung. Überprüfen Sie den richtigen Sitz.

j Ihre Leuchte ist nun betriebsbereit.

Spots ausrichten

j Verändern Sie die Ausrichtung der Spots 4

nur, wenn die Leuchte ausgeschaltet ist.

Lassen Sie die Leuchte vollständig abkühlen.

j Drehen Sie die einzelnen Spots am Fuß in die

gewünschte Richtung. Die Spots lassen sich um ca. 270° drehen.

Inbetriebnahme

Leuchte montieren

j Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Schrauben 10 und nehmen Sie

50 DE/AT

Leuchtmittel auswechseln

m VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zum Auswechseln von Leuchtmitteln die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).

Inbetriebnahme / Wartung und Reinigung / Entsorgung / Informationen

j Lassen Sie die Leuchte vollständig abkühlen. j Wechseln Sie auch das Leuchtmittel nur dann

aus, wenn es vollständig abgekühlt ist. Benutzen Sie zum Auswechseln ein sauberes fusselfreies Tuch.

j Verwenden Sie nur 230 - 240 Volt ~ Leuchtmittel

mit höchstens 40 Watt und E 14 Sockel.

j Drehen Sie nun das neue Leuchtmittel

Fassung. Überprüfen Sie den richtigen Sitz.

Wartung und Reinigung

c VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).

j Lassen Sie die Leuchte vollständig abkühlen.

c VORSICHT! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Verwenden Sie zur Reinigung nur ein trockenes fusselfreies Tuch.

j Benutzen Sie keine Lösungsmittel, Benzin o.ä.

Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden. Wenn Sie sich vom Artikel trennen möchten, entsorgen Sie ihn nach den derzeit gültigen Bestimmungen. Auskunft erteilt Ihnen Ihre Gemeinde- oder Stadtverwaltung. Geben Sie die Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

in die

Informationen

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 24 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 2356 / 042L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriﬀ durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Hersteller / Service

Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Deutschland Tel.: 02961/ 9712-0 Fax: 02961 / 9712-199 E-mail: Info@briloner.de

Konformitätserklärung

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektromagnetische Verträglichkeit 2004 / 108 / EG, Niederspannungsrichtlinie 2006 / 95 / EG). Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

51 DE/AT

Art. Nr.: 40795

Briloner Leuchten GmbH

Im Kissen 2 D-59929 Brilon

Last Information Update · Stan informacji · Információk állása Stanje informacij · Stav informací · Stav informácií · Stanje informacija Stand der Informationen: 07 / 2008 · Ident.-No.: 2356 / 042L072008-4

Livarno 2356-042L User Manual [de, pl, en, cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
