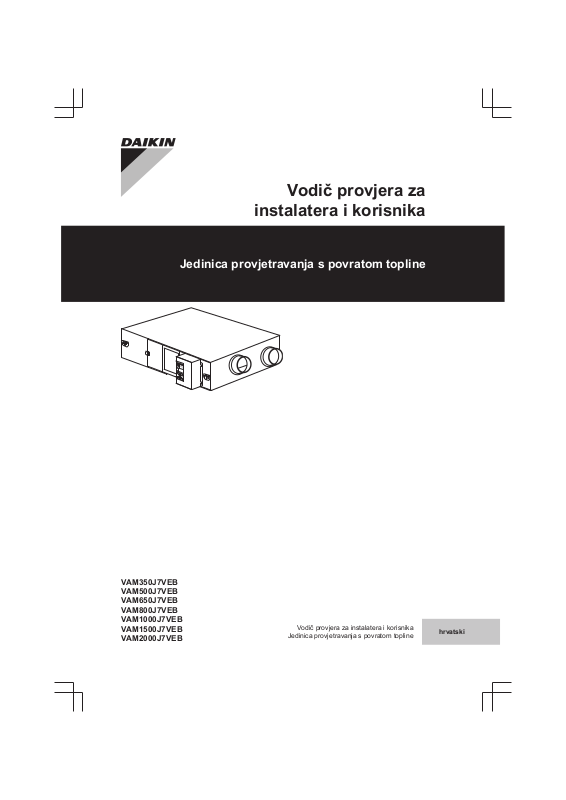

Daikin VAM350J7VEB, VAM500J7VEB, VAM650J7VEB, VAM800J7VEB, VAM1000J7VEB Installer reference guide [hr]

Vodič provjera za

instalatera i korisnika

Jedinica provjetravanja s povratom topline

Name Plate

VAM350J7VEB
VAM500J7VEB
VAM650J7VEB
VAM800J7VEB
VAM1000J7VEB	Vodič provjera za instalatera i korisnika
VAM1500J7VEB		hrvatski
VAM2000J7VEB	Jedinica provjetravanja s povratom topline

Sadržaj

Sadržaj	7.3	Sustav upravljanja spregnutog rada...........................................	23
	7.4	Sustav centralnog upravljanja ....................................................	23
8	Konfiguracija		24

1 Opće mjere opreza			3
1.1	O dokumentaciji.........................................................................		3
	1.1.1	Značenje upozorenja i simbola ...................................	3
1.2	Za korisnika ...............................................................................		3
1.3	Za instalatera.............................................................................		3
	1.3.1	Općenito......................................................................	3
	1.3.2	Mjesto postavljanja .....................................................	4
	1.3.3	Rashladno sredstvo ....................................................	5
	1.3.4	Slana voda ..................................................................	6
	1.3.5	Voda............................................................................	6
	1.3.6	Električno ....................................................................	6

2	O dokumentaciji		7
	2.1	O ovom dokumentu ...................................................................	7
Za instalatera			8
3	O pakiranju		8
	3.1	Pregled: O pakiranju..................................................................	8
	3.2	Jedinica provjetravanja s povratom topline ...............................	8
		3.2.1 Vađenje jedinice iz ambalaže .....................................	8
		3.2.2 Za uklanjanje pribora ..................................................	9
		3.2.3 Postupanje s jedinicom provjetravanja s povratom
		topline .........................................................................	10
4	O jedinicama i opcijama		10

8.1	Postupak rada ............................................................................		24
	8.1.1	Za promjenu postavki...................................................	24
8.2	Popis podešavanja .....................................................................		26
8.3	Postavke za sve konfiguracije ....................................................		32
	8.3.1	O postavkama 19(29)-0-04 i 19(29)-0-05 ....................	33
	8.3.2	Nezavisni sustav ..........................................................	33
	8.3.3	1-grupni povezani upravljački sustav ...........................	33
	8.3.4	Povezani sustav upravljanja za više od 2 grupe ..........	33
	8.3.5	Izravno spojeni kanal ...................................................	34
	8.3.6	Sustav centralnog upravljanja......................................	34
8.4	O upravljaču ...............................................................................		36
	8.4.1	Upravljač za klima uređaj s VRV sustavom .................	36

8.4.2Upravljač za jedinice provjetravanja s povratom

		topline ..........................................................................	37
8.5	Detaljno objašnjenje postavki.....................................................		38
	8.5.1	Za praćenje rada jedinice.............................................	38
	8.5.2	O postupku osvježavanja.............................................	38
	8.5.3	O radu vanjskog prigušnika .........................................	39
	8.5.4	O osjetniku CO2...........................................................	39
	8.5.5	O radu besplatnog noćnog hlađenja ............................	41
	8.5.6	O funkciji pred-hlađenja i pred-grijanja ........................	41
	8.5.7	O sprječavanju osjećaja propuha.................................	42
	8.5.8	Oko 24-satnog provjetravanja......................................	42
	8.5.9	O ultra-slaboj postavci .................................................	42
	8.5.10	O radu električnog grijača ............................................	42
	8.5.11	O ulazu vanjskih poveznica .........................................	42
	8.5.12	O provjeri zagađenosti filtra .........................................	42

	4.1	Pregled: O jedinicama i opcijama..............................................		10	9 Puštanje u rad			42
	4.2	Identifikacija		10
					9.1	Pregledni prikaz: Puštanje u rad		42
		4.2.1	Identifikacijska naljepnica: Jedinica provjetravanja s
					9.2	Mjere opreza kod puštanja u rad		42
			povratom topline	10
					9.3	Kontrolni popis prije puštanja u pogon		42
	4.3	O jedinici provjetravanja s povratom topline		10
					9.4	Kontrolni popis tijekom puštanja u pogon		43
	4.4	Kombiniranje jedinica i opcija		11
						9.4.1	O pokusnom radu	43

4.4.1Moguće opcije za jedinicu provjetravanja s povratom

			topline .........................................................................	11	10	Predaja korisniku		43
5	Priprema			11	11	Održavanje i servisiranje		43
	5.1	Pregled: Priprema		11
						11.1	Pregled: održavanje i servisiranje	43
	5.2	Priprema mjesta ugradnje		11
						11.2	Mjere opreza pri održavanju	43
		5.2.1 Zahtjevi za mjesto postavljanja jedinice
							11.2.1 Sprječavanje udara struje	43
			provjetravanja s povratom topline	11
						11.3	Popis provjera za održavanje jedinice provjetravanja s
	5.3	Priprema jedinice		12
							povratom topline	44
		5.3.1 Za instaliranje opcijske tiskane pločice adaptera		12
					12	Uklanjanje problema		44
		5.3.2 Za instaliranje spojeva kanala.....................................		13
	5.4	Priprema električnog ožičenja ...................................................		13		12.1	Pregled: uklanjanje problema.....................................................	44
		5.4.1	Priključenje ožičenja ...................................................	13		12.2	Mjere opreza kod otklanjanja smetnji .........................................	44
		5.4.2	električne specifikacije komponenti.............................	13		12.3	Rješavanje problema na osnovi kôdova grešaka.......................	44
		5.4.3 Specifikacije lokalno nabavljenih osigurača i žica.......		14			12.3.1 Kôdovi grešaka: Pregledni prikaz ................................	44
	5.5	Priprema instalacije kanala .......................................................		14	13	Odlaganje na otpad		45
6	Instalacija			15
					14	Tehnički podaci		45
	6.1	Servisni prostor: Jedinica provjetravanja s povratom topline ....		15
	6.2	Orijentacija uređaja		15		14.1	Shema ožičenja: Jedinica provjetravanja s povratom topline.....	45
	6.3	Postavljanje vijaka za vješanje..................................................		16
	6.4	Spojevi kanala		16
					Za korisnika			46
	6.5	Električno ožičenje ....................................................................		17
		...........6.5.1 Mjere opreza pri spajanju električnog ožičenja		17	15	Upravljač		46
		6.5.2	Otvaranje razvodne kutije ...........................................	17
		6.5.3 Električni priključci za dodatni vanjski prigušnik			16	Prije puštanja u rad		46
			lokalne nabave	20
		6.5.4 Spoj električnog napajanja, stezaljke upravljačkih		20	17	Štednja energije i optimalan rad		46
			žica i sklopki na tiskanoj pločici...................................		18	Održavanje i servisiranje		46
		6.5.5 Smjernice za spajanje električnog ožičenja ................		21
7	Konfiguracija sustava			21		18.1	Održavanje filtra za zrak.............................................................	46
						18.2	Održavanje elementa izmjenjivanja topline	47

7.1	O sustavima upravljanja ............................................................	21
7.2	Nezavisni sustav .......................................................................	22

19 Otklanjanje smetnji

47

Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
2	Jedinica provjetravanja s povratom topline
	4P487293-1B – 2019.02

1 Opće mjere opreza

20Premještanje

21Odlaganje na otpad

22Rječnik

48

48

48

▪Uređaj smiju koristiti djeca starija od 8 godina i osobe sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima, ili s nedostatnim iskustvom i znanjem, ako imaju nadzor ili dobivaju upute o uporabi od uređaja na siguran način i razumiju uključene rizike. Djeca se NE SMIJU igrati s uređajem. Čišćenje i korisničko održavanje NE SMIJU obavljati djeca bez nadzora.

1 Opće mjere opreza

1.1O dokumentaciji

▪Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

▪Mjere opreza opisane u ovom dokumentu obuhvaćaju vrlo važne teme, stoga ih pažljivo slijedite.

▪Postavljanje sustava i sve aktivnosti opisane u priručniku za postavljanje i u referentnom vodiču za instalatera MORA izvesti ovlašteni instalater.

1.1.1Značenje upozorenja i simbola

OPASNOST

Označuje situaciju koja rezultira smrću ili teškom ozljedom.

OPASNOST: RIZIK OD STRUJNOG UDARA SA

SMRTNIM POSLJEDICAMA

Označuje situaciju koja bi mogla rezultirati strujnim udarom

opasnim po život.

OPASNOST: RIZIK OD OPEKLINA

Označuje situaciju koja bi mogla rezultirati opeklinama

zbog ekstremno visokih ili niskih temperatura.

OPASNOST: RIZIK OD EKSPLOZIJE

Označuje situaciju koja bi mogla rezultirati eksplozijom.

UPOZORENJE

Označuje situaciju koja bi mogla rezultirati smrću ili teškom ozljedom.

UPOZORENJE: ZAPALJIVI MATERIJAL

OPREZ

Označuje situaciju koja bi mogla rezultirati manjom ili srednje teškom ozljedom.

OBAVIJEST

Označuje situaciju koja bi mogla rezultirati oštećenjem opreme ili imovine.

INFORMACIJE

Označuje korisne savjete ili dodatne informacije.

Simbol

Objašnjenje

Prije postavljanja, pročitajte priručnik za postavljanje i rukovanje, i list uputa za ožičenje.

Prije izvođenja radova na održavanju i servisnih zadataka, pročitajte servisni priručnik.

Za više informacija pogledajte referentni vodič za instalatera i korisnika.

1.2Za korisnika

▪Ako NISTE sigurni kako se rukuje uređajem, obratite se instalateru.

UPOZORENJE

Za sprečavanje strujnog udara ili požara:

▪NE ispirite jedinicu vodom.

▪NE rukujte jedinicom mokrim rukama.

▪NE stavljajte nikakve predmete s vodom na jedinicu.

OBAVIJEST

▪NE stavljajte nikakve predmete ili opremu na gornju ploču jedinice.

▪NE sjedite i NE stojte na jedinici te se NE penjite na nju.

▪Uređaji su označeni sljedećim simbolom:

To znači da se električni i elektronički proizvodi NE SMIJU miješati s ostalim nerazvrstanim kućanskim otpadom. Sustav NE pokušavajte rastaviti sami: rastavljanje sustava, postupanje s rashladnim sredstvom, uljem i svim ostalim dijelovima morate prepustiti ovlaštenom instalateru koji će to obaviti u skladu s važećim zakonima.

Uređaji se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu, recikliranje i uklanjanje. Osiguravanjem pravilnog odlaganja ovog proizvoda pomažete u sprečavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje. Više informacija zatražite od svog instalatera ili nadležnih lokalnih tijela.

▪ Baterije su označene sljedećim simbolom:

To znači da se baterije NE SMIJU miješati s ostalim nerazvrstanim kućanskim otpadom. Ako je ispod simbola otisnut kemijski simbol, taj kemijski simbol znači da baterija sadrži teške metale iznad određene koncentracije.

Moguće oznake kemikalija su: Pb: olovo (>0,004%).

iskorištene baterije se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu. Osiguravanjem pravilnog odlaganja iskorištenih baterija pomažete u sprječavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje.

1.3Za instalatera

1.3.1Općenito

Ako NISTE sigurni kako se uređaj instalira ili kako se njime rukuje, obratite se svom zastupniku.

OBAVIJEST

Nepravilno postavljanje ili pričvršćivanje opreme ili dodatnog pribora može izazvati strujni udar, kratki spoj, curenje, požar ili druga oštećenja opreme. Upotrebljavajte samo dodatni pribor, opcionalnu opremu i rezervne dijelove koje je proizvela ili odobrila tvrtka Daikin.

UPOZORENJE

Pobrinite se da postavljanje, testiranje i upotrijebljeni materijali udovoljavaju važećim zakonima (povrh uputa opisanih u dokumentaciji tvrtke Daikin).

VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	3
4P487293-1B – 2019.02

1 Opće mjere opreza

OPREZ

Nosite odgovarajuću osobnu zaštitnu opremu (zaštitne rukavice, sigurnosne naočale…) prilikom instalacije, održavanja ili servisiranja sustava.

UPOZORENJE

Rasparajte i bacite plastične vrećice za pakiranje kako se nitko ne bi njima igrao, a pogotovo djeca. Mogući rizik: gušenje.

OPASNOST: RIZIK OD OPEKLINA

▪Tijekom i odmah nakon rada NE dodirujte cjevovod rashladnog sredstva ili vode te unutarnje dijelove. Mogli bi biti prevrući ili prehladni. Ostavite ih da se vrate na normalnu temperaturu. Ako ih morate dirati, nosite pritom zaštitne rukavice.

▪NE dodirujte nikakva rashladna sredstva koja slučajno isteku.

▪Na mjestima gdje postoji opasnost od požara zbog curenja zapaljivih plinova (primjer: razrjeđivač ili benzin), ugljičnih vlakana, zapaljive prašine.

▪Na mjestima gdje nastaju korozivni plinovi (primjer: sumporovodik). Korozija bakrenih cijevi ili zavarenih dijelova može prouzročiti istjecanje rashladnog sredstva.

Upute za opremu koja koristi rashladno sredstvo R32

Ako je primjenjivo.

UPOZORENJE

▪NEMOJTE probušiti ili spaliti.

▪NEMOJTE koristiti nikakva sredstva za ubrzavanje odleđivanja ili čišćenje, osim onih koje je preporučio proizvođač.

▪Imajte na umu da rashladno sredstvo R32 ne sadrži nikakav miris.

UPOZORENJE

Poduzmite odgovarajuće mjere kako jedinica ne bi postala sklonište malim životinjama. U kontaktu s električnim dijelovima male životinje mogu izazvati neispravnosti u radu, pojavu dima ili vatre.

OPREZ

NE dirajte ulaz zraka ni aluminijska krilca uređaja.

OBAVIJEST

▪NE stavljajte nikakve predmete ili opremu na gornju ploču jedinice.

▪NE sjedite i NE stojte na jedinici te se NE penjite na nju.

UPOZORENJE

Uređaj treba biti pohranjen tako da se spriječi mehaničko oštećenje i u dobro provjetravanoj prostoriji u kojoj nema stalno uključenih izvora paljenja (primjer: otvoreni plamen, uključeni plinski uređaj ili uključeni električni grijač) i koja ima dolje navedenu veličinu prostora.

OBAVIJEST

▪NEMOJTE ponovo koristiti spojeve koji su već bili korišteni.

▪Spojevi u instalaciji napravljeni između dijelova rashladnog sustava trebaju biti dostupni u svrhu održavanja.

OBAVIJEST

Radove na vanjskoj jedinici najbolje je obavljati po suhom vremenu kako biste izbjegli prodiranje vode.

U skladu s važećim zakonima proizvodu ćete možda morati priložiti zapisnik koji sadrži barem informacije o održavanju, popravcima, rezultatima testova, razdobljima mirovanja,…

Također, na dostupnom mjestu uz proizvod MORA SE navesti barem sljedeće podatke:

▪upute za isključivanje sustava u slučaju nužde

▪naziv i adresu vatrogasaca, policije i bolnice

▪naziv, adresu te brojeve dnevnih i noćnih telefona za dobivanje usluge.

U Europi se u standardu EN378 nalaze potrebne smjernice za ovaj zapisnik.

1.3.2Mjesto postavljanja

▪Osigurajte dovoljno prostora oko uređaja za servisiranje i strujanje zraka.

▪Uvjerite se da mjesto instaliranja može podnijeti težinu i vibracije uređaja.

▪Osigurajte dobro prozračivanje prostora. NEMOJTE zapriječiti ni jedan otvor za provjetravanje.

▪Pazite da je uređaj niveliran.

UPOZORENJE

Sa sigurnošću utvrdite da su instalacija, servisiranje, održavanje i popravci u skladu s uputama iz Daikin i s važećim zakonskim propisima (na primjer s nacionalnim pravilnikom za plinove) i da su ih izvršili samo ovlaštene osobe.

Minimalne udaljenosti instalacije

OBAVIJEST

▪Cjevovod mora biti zaštićen od fizičkog oštećenja.

▪Instalacija cjevovoda mora biti minimalne duljine.

UPOZORENJE

Ako uređaj sadrži rashladno sredstvo R32, tada površina poda prostorije u kojoj se uređaj postavlja, radi i sprema MORA biti veća od minimalne površine poda definirane u donjoj tablici A (m2). To se odnosi na:

▪Unutarnje jedinice bez osjetnika za curenje rashladnog sredstva; kod unutarnje jedinice sa osjetnikom za curenje rashladnog sredstva, pogledajte Priručnik za postavljanje

▪Vanjske jedinice postavljene ili pohranjene u zatvorenom prostoru (primjerice: zimski vrt, garaža, strojarnica)

▪Cjevovod u neprovjetravanim prostorima

Uređaj NE postavljajte na slijedećim mjestima:

▪U potencijalno eksplozivnom okruženju.

▪Na mjestima gdje strojevi stvaraju elektromagnetske valove. Elektromagnetski valovi mogu poremetiti sustav upravljanja i prouzročiti greške u radu opreme.

Određivanje minimalne površine poda
1 Odredite ukupno punjenje rashladnog sredstva u		sustavu
(= tvorničko punjenje rashladnog sredstva	+	količina
dodatnog punjenja).

Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
4	Jedinica provjetravanja s povratom topline
	4P487293-1B – 2019.02

Contains fluorinated greenhouse gases
R32	1	=	kg
GWP: xxx	2	=	kg
2
1	1 + 2 =		kg
	GWP × kg		tCO2eq
	1000	=

2Odredite koji graf ili tablicu želite upotrijebiti.

▪Za unutarnje jedinice: Je li uređaj postavljen na strop, zid ili stoji na podu?

▪Za vanjske jedinice postavljene ili spremljene u zatvorenom prostoru, i cjevovode u neprovjetravanim prostorijama, to ovisi o visini postavljanja:

Ako je visina postavljanja…	Tada koristite graf ili tablicu za…
<1,8 m	Jedinice koje stoje na podu
1,8≤x<2,2 m	Jedinice postavljene na zid
≥2,2 m	Jedinice postavljene na strop

3 Koristite graf ili tablicu da odredite minimalnu površinu poda.

Amin (m2)

550
	540
530
	520
510
	500
490
	480
470
	460
450
	440
430
	420
410																													(c)
	400
390																												unit
	380
																											standing
350360																										-
370
330	340																								Floor
	320
310
	300
290
	280
270
	260
250
	240
230
	220
210
	200
190
	180
170
	160
150
	140
130
	120
110
	100
90
	80
70
	60																														unit		(b)
50																									Wall		-	mounted
	40
30
																																		(a)
	20																											-mounted					unit
10																									Ceiling
	0
			1.8			2.2		2.6		3		3.4		3.8		4.2		4.6		5		5.4		5.8 6.2				6.6 7			7.4 7.8
	2 2.4 2.8 3.2 3.6 4																4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8.0 m (kg)
	1.843																															7.956

1 Opće mjere opreza

Ceiling-mounted						Wall-mounted						Floor-standing
		unit(a)					unit(b)							unit(c)
m (kg)				Amin (m2)		m (kg)				Amin (m2)		m (kg)				Amin (m2)
≤1.842				—		≤1.842				—		≤1.842				—
1.843				3.64		1.843				4.45		1.843				28.9
2.0				3.95		2.0				4.83		2.0				34.0
2.2				4.34		2.2				5.31		2.2				41.2
2.4				4.74		2.4				5.79		2.4				49.0
2.6				5.13		2.6				6.39		2.6				57.5
2.8				5.53		2.8				7.41		2.8				66.7
3.0				5.92		3.0				8.51		3.0				76.6
3.2				6.48		3.2				9.68		3.2				87.2
3.4				7.32		3.4				10.9		3.4				98.4
3.6				8.20		3.6				12.3		3.6				110
3.8				9.14		3.8				13.7		3.8				123
4.0				10.1		4.0				15.1		4.0				136
4.2				11.2		4.2				16.7		4.2				150
4.4				12.3		4.4				18.3		4.4				165
4.6			13.4			4.6			20.0			4.6			180
4.8			14.6			4.8			21.8			4.8			196
5.0			15.8			5.0			23.6			5.0			213
5.2			17.1			5.2			25.6			5.2			230
5.4			18.5			5.4			27.6			5.4			248
5.6			19.9			5.6			29.7			5.6			267
5.8			21.3			5.8			31.8			5.8			286
6.0			22.8			6.0			34.0			6.0			306
6.2			24.3			6.2			36.4			6.2			327
6.4			25.9			6.4			38.7			6.4			349
6.6			27.6			6.6			41.2			6.6			371
6.8			29.3			6.8			43.7			6.8			394
7.0			31.0			7.0			46.3			7.0			417
7.2			32.8			7.2			49.0			7.2			441
7.4			34.7			7.4			51.8			7.4			466
7.6			36.6			7.6			54.6			7.6			492
7.8			38.5			7.8			57.5			7.8			518
7.956			40.1			7.956			59.9			7.956			539

m	Ukupno punjenje rashladnog sredstva u sustavu
Amin	Minimalna površina poda

(a)Ceiling-mounted unit (= Jedinica postavljena na strop)

(b)Wall-mounted unit (= Jedinica postavljena na zid)

(c)Floor-standing unit (= Jedinica koja stoji na podu)

1.3.3Rashladno sredstvo

Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili referentni vodič za instalatera uređaja.

OBAVIJEST

Pobrinite se da cjevovod za rashladno sredstvo udovoljava važećim zakonima. U Europi vrijedi standard EN378.

OBAVIJEST

Pazite da vanjske cijevi i priključci NE BUDU izloženi naprezanju.

UPOZORENJE

Tijekom testiranja NIKAD proizvod ne izlažite tlaku višem od maksimalnog dopuštenog (kao što je naznačeno na nazivnoj pločici jedinice).

UPOZORENJE

U slučaju istjecanja rashladnog sredstva poduzmite odgovarajuće mjere opreza. Ako rashladni plin curi, odmah prozračite prostor. Mogući rizici:

▪Prekomjerna koncentracija rashladnog sredstva u zatvorenoj prostoriji može prouzročiti manjak kisika.

▪Ako rashladni plin dođe u kontakt s vatrom, može nastati otrovni plin.

VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	5
4P487293-1B – 2019.02

1 Opće mjere opreza

OPASNOST: RIZIK OD EKSPLOZIJE

Prepumpavanje – Curenje rashladnog sredstva. Ako želite prepumpati sustav, a postoji curenje u krugu rashladnog sredstva:

▪NEMOJTE koristiti funkciju automatskog ispumpavanja kojom možete sve rashladno sredstvo iz sustava skupiti u vanjsku jedinicu. Moguća posljedica:

Samoizgaranje i eksplozija kompresora zbog ulaska zraka u kompresor tijekom rada.

▪Koristite zasebni sustav sakupljanja tako da jedinica kompresora NE mora raditi.

UPOZORENJE

UVIJEK prikupite otpadna rashladna sredstva. NE ispuštajte ih izravno u okoliš. Za vakuumiranje instalacije upotrijebite vakuumsku sisaljku.

OBAVIJEST

Nakon priključivanja svih cijevi provjerite ne curi li negdje plin. Za detekciju istjecanja plina upotrijebite dušik.

OBAVIJEST

▪Da se izbjegne prekid rada kompresora, NEMOJTE puniti rashladno sredstvo preko navedene količine.

▪Pri otvaranju rashladnog sustava, s rashladnim sredstvom se MORA postupati u skladu s važećim propisima.

UPOZORENJE

U sustavu ne smije biti kisika. Rashladno sredstvo može se puniti tek nakon testa curenja i vakuumskog isušivanja.

▪Ako je potrebno ponovno punjenje, pogledajte nazivnu pločicu na jedinici. Nazivna pločica sadrži tip i potrebnu količinu rashladnog sredstva.

▪Ova jedinica tvornički je napunjena rashladnim sredstvom. Ovisno o veličini i duljini cijevi neki sustavi zahtijevaju dodatno punjenje rashladnog sredstva.

▪Upotrebljavajte alate isključivo za vrstu rashladnog sredstva koja se rabi u sustavu kako biste osigurali otpor tlaka i spriječili ulazak stranih tvari u sustav.

▪Tekuće rashladno sredstvo punite na sljedeći način:

Ako	Tada
Postoji sifonska cijev	Punite tako da je cilindar u
(tj. na cilindru je oznaka	uspravnom položaju.
"opremljen sifonom za punjenje
tekućine")
NEMA sifonske cijevi	Punite tako da je cilindar okrenut
	naopako.

▪Polako otvorite cilindre rashladnog sredstva.

▪Napunite tekućim rashladnim sredstvom. Dodavanje sredstva u plinovitom obliku moglo bi onemogućiti ispravan rad.

OPREZ

Pri dovršetku postupka punjenja rashladnog sredstva ili u stanci, odmah zatvorite ventil spremnika rashladnog sredstva. Ako ventil NIJE odmah zatvoren, preostali tlak može napuniti dodatno rashladno sredstvo. Moguća posljedica: Pogrešna količina rashladnog sredstva.

1.3.4Slana voda

Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili referentni vodič za instalatera uređaja.

UPOZORENJE

Odabir slane vode MORA biti u skladu s važećim propisima.

UPOZORENJE

U slučaju istjecanja slane vode poduzmite odgovarajuće mjere opreza. Ako slana voda istječe, odmah prozračite prostor i obratite se svom lokalnom dobavljaču.

UPOZORENJE

Temperatura u okolini unutar jedinice može postati puno veća od sobne temperature, npr. 70°C. U slučaju istjecanja slane vode, vrući dijelovi unutar jedinice mogu dovesti do opasne situacije.

UPOZORENJE

Upotreba i instalacija uređaja MORA biti u skladu sa sigurnosnim mjerama opreza i mjerama za zaštitu okoliša utvrđenima primjenjivim propisima.

1.3.5Voda

Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili referentni vodič za instalatera uređaja.

OBAVIJEST

Kvaliteta vode mora biti u skladu sa EU Direktivom 98/83 EZ.

1.3.6Električno

OPASNOST: RIZIK OD STRUJNOG UDARA SA

SMRTNIM POSLJEDICAMA

▪Potpuno isključite napajanje prije skidanja poklopca s razvodne kutije, spajanja bilo kakvih elektroinstalacija ili dodirivanja električnih dijelova.

▪Prije servisiranja odspojite napajanje, pričekajte više od

1 minute pa izmjerite napon na stezaljkama električnog kondenzatora glavnog strujnog kruga ili električnim komponentama. Napon MORA biti manji od 50 V DC da biste mogli dodirnuti električne komponente. Lokaciju stezaljki potražite u shemi ožičenja.

▪NE dodirujte električne komponente mokrim rukama.

▪NE ostavljajte jedinicu bez nadzora kada je s nje uklonjen servisni poklopac.

UPOZORENJE

Ako NIJE tvornički ugrađen, u fiksno ožičenje MORA se ugraditi glavni prekidač ili drugi uređaj za odspajanje kod kojega dolazi do razdvajanja kontakata na svim polovima, čime se jamči potpuno odspajanje propisano za prenaponsku kategoriju III.

		Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
6			Jedinica provjetravanja s povratom topline
			4P487293-1B – 2019.02

2 O dokumentaciji

UPOZORENJE

▪Upotrebljavajte SAMO bakrene žice.

▪Uvjerite se da je vanjsko ožičenje u skladu s važećim zakonima.

▪Sva ožičenja MORAJU biti provedena u skladu sa shemom ožičenja koja se isporučuje s proizvodom.

▪NIKADA ne stišćite višežilne kabele te se pobrinite da kabeli NE dolaze u dodir s cijevima i oštrim rubovima. Pazite da nema vanjskog naprezanja na priključne stezaljke.

▪Obavezno instalirajte uzemljenje. NE uzemljujte uređaj na vodovodnu cijev, stabilizator napona ili uzemljenje telefona. Nepotpuno uzemljenje može prouzročiti strujni udar.

▪Obavezno primijenite zaseban strujni krug. NIKADA ne dijelite izvor napajanja s nekim drugim uređajem.

▪Provjerite jeste li postavili potrebne osigurače ili prekidače strujnog kruga.

▪Obavezno instalirajte zaštitu od dozemnog spoja. Propuštajući da to učinite možete uzrokovati udar struje ili požar.

▪Pri postavljanju zaštite od dozemnog spoja provjerite je li ona kompatibilna s inverterom (otporna na električne smetnje visokih frekvencija) kako bi se izbjeglo nepotrebno otvaranje zaštite od dozemnog spoja.

OPREZ

Prilikom spajanja električnog napajanja, spoj na uzemljenje mora biti izveden prije spajanja na napon. Kod odvajanja voda električnog napajanja, spojevi pod naponom se moraju rastaviti prije rastavljanja spoja na uzemljenje. Duljina vodiča između sidrenja električnog napojnog kabela i same redne stezaljke mora biti takva da se vodiči pod naponom zategnu prije vodiča uzemljenja u slučaju da se naponski vodič izvuče iz obujmice sidrenja.

OBAVIJEST

Mjere opreza prilikom postavljanja ožičenja napajanja:

▪NEMOJTE povezivati ožičenje različitih debljina s rednim stezaljkama (labavi dijelovi u ožičenju napajanja mogu prouzročiti neuobičajenu toplinu).

▪Kada spajate žice koje su iste debljine, činite to kako je prikazano na gornjoj slici.

▪Za ožičenje upotrijebite namjensku žicu napajanja i dobro pričvrstite, a zatim osigurajte kako izvodna ploča ne bi bila pod vanjskim pritiskom.

▪Za pričvršćivanje vijaka izvoda upotrijebite odgovarajući odvijač. Vijak s malom glavom oštetit će glavu pa odgovarajuće zatezanje neće biti moguće.

▪Prekomjernim zatezanjem terminalnih vijaka možete ih oštetiti.

UPOZORENJE

▪Po završetku radova na elektrici provjerite jesu li sve električne komponente i priključak u kutiji s električnim dijelovima dobro spojeni.

▪Uvjerite se da su svi poklopci zatvoreni prije pokretanja jedinice.

OBAVIJEST

Postavljanje je moguće samo ako je napajanje trofazno, a kompresor se može uključiti, odnosno isključiti.

Ako postoji mogućnost reverzne faze nakon kratkotrajnog nestanka struje te ponovnog uključivanja napajanja tijekom rada uređaja, krug zaštite reverzne faze priključite lokalno. Rad uređaja u reverznoj fazi može pokvariti kompresor i druge dijelove.

2 O dokumentaciji

2.1O ovom dokumentu

INFORMACIJE

Provjerite ima li korisnik tiskanu dokumentaciju i zamolite ga/je da je čuva za buduću upotrebu.

Ciljana publika

Ovlašteni instalateri + krajnji korisnici

INFORMACIJE

Ovaj uređaj namijenjen je za upotrebu od strane stručnjaka ili obučenih korisnika u trgovinama, lakoj industriji i na poljoprivrednim dobrima ili za upotrebu u poslovne svrhe od strane laika.

Komplet dokumentacije

Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:

▪Opće mjere opreza:

▪Sigurnosne upute koje MORATE pročitati prije postavljanja

▪Format: Papir (u vrećici s priborom jedinice provjetravanja s povratom topline)

▪Priručnik za postavljanje i rukovanje jedinicom provjetravanja s povratom topline:

▪Upute za postavljanje i upotrebu

▪Format: Papir (u vrećici s priborom jedinice provjetravanja s povratom topline)

▪Vodič provjera za instalatera i korisnika:

▪Priprema za instaliranje, dobre prakse, referentni podaci,…

▪Detaljne upute korak-po-korak i informacije kao podloga za osnovno i napredno korištenje

▪Format: Digitalne datoteke na http://www.daikineurope.com/ support-and-manuals/product-information/

Najnovije revizije priložene dokumentacije možete pronaći na regionalnim internetskim stranicama tvrtke Daikin ili zatražiti od trgovca.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

Tehničko-inžinjerski podaci

▪Podset najnovijih tehničkih podataka dostupan je na regionalnim Daikin internetskim stranicama (javno dostupno).

▪Potpuni set najnovijih tehničkih podataka dostupan je na Daikin extranetu (potrebna autentikacija).

VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	7
4P487293-1B – 2019.02

3 O pakiranju

Za instalatera

3 O pakiranju

3.1Pregled: O pakiranju

Modeli 650~1000

Ovo poglavlje opisuje što trebate učiniti nakon što se kutija s jedinicom provjetravanja isporuči na mjesto postavljanja.

Imajte na umu slijedeće:

▪ Prilikom isporuke, MORA se pregledati ima li jedinica oštećenja. Svako oštećenje MORA se odmah prijaviti otpremnikovom agentu za reklamacije.

▪ Dopremite zapakiranu jedinicu što bliže mjestu konačnog postavljanja da bi se spriječilo oštećenje prilikom transporta.

▪ Kod rukovanja uređajem, treba uzeti u obzir slijedeće:

Lomljivo, pažljivo rukujte uređajem.

Držite uređaj uspravno, da se izbjegne oštećenje.

▪ Priredite unaprijed putanju po kojoj će se jedinica unijeti.

3.2 Jedinica provjetravanja s povratom topline

3.2.1 Vađenje jedinice iz ambalaže

Modeli 350+500

		Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
8			Jedinica provjetravanja s povratom topline
			4P487293-1B – 2019.02

3 O pakiranju

Modeli 1500+2000

3.2.2Za uklanjanje pribora

1	Modeli 350+500

Modeli 650~1000

2

Modeli 1500+2000

3

a

b

c

d

e

a Priključnica za dodatni vanjski prigušnik

b	Opće mjere opreza
c Priručnik za postavljanje i upotrebu
d Spojevi kanala (modeli 350~1000 4×,modeli 1500+2000
	8×)
VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	9
4P487293-1B – 2019.02

4 O jedinicama i opcijama

eVijci (modeli 350+500 16×, modeli 650~1000 24×, modeli 1500+2000 48×)

3.2.3Postupanje s jedinicom provjetravanja s povratom topline

OBAVIJEST

Kada vadite jedinicu provjetravanja s povratom topline iz ambalaže, NEMOJTE stavljati usisnu ili izlaznu stranu jedinice na pod. Moguća posljedica: Izobličenje usisnog ili izlaznog otvora i oštećenje ekspandiranog polistirena dijelova jedinice.

OPREZ

Da se izbjegnu ozljede, NE dodirujte otvor za izlaz zraka ni lopatice jedinice.

▪ S ambalažom.

4 O jedinicama i opcijama

4.1Pregled: O jedinicama i opcijama

Ovo poglavlje sadrži informacije o:

▪Identifikacija jedinice

▪Kombiniranje jedinice s opcijama

4.2Identifikacija

OBAVIJEST

Ako istovremeno postavljate ili servisirate više jedinica,

pazite da NE zamijenite servisne ploče između različitih

modela.

U slučaju 350+500, NEMOJTE za dizanje koristiti omče ili viličara. U slučaju modela 650~2000, upotrijebite viličara.

4.2.1Identifikacijska naljepnica: Jedinica provjetravanja s povratom topline

Lokacija

Name Plate

▪ Bez ambalaže.

Identifikacija modela

Nosite modele 350~1000 polako kao što je prikazano:

Primjer: V A M 500 J 7 VE B [*]

						Kôd	Objašnjenje
						V	Ventilacija
						A	Zrak
						M	Zidni tip
						500	Nazivna stopa strujanja zraka (m³/h)
						J	Većinska kategorija dizajna (Kategorija dizajna za
							primjenu u EZ)
						7	Manjinska kategorija dizajna
						VE	Električno napajanje: 1~, 50 Hz 220~240 V
							Električno napajanje: 1~, 60 Hz 220 V
						B	Europsko tržište
						[*]	Naznaka manje promjene modela

Nosite modele 1500+2000 polako kao što je prikazano:

4.3	O jedinici provjetravanja s
	povratom topline
Jedinica provjetravanja s povratom topline namijenjena je za
unutarnju instalaciju.
	OBAVIJEST
	UVIJEK koristite filtre za zrak. Ako se NE upotrijebe filtri za
	zrak, elementi izmjenjivača topline se mogu začepiti, što
	može uzrokovati loš rad, a kasnije i kvar.
Raspon rada		Temperatura	–10°C DB~46°C DB
Vanjski zrak + zrak u		Relativna vlaga	≤80%
prostoriji
Vodič provjera za instalatera i korisnika			VAM350~2000J7VEB
10		Jedinica provjetravanja s povratom topline
			4P487293-1B – 2019.02

5 Priprema

Raspon rada	Temperatura	0°C DB~40°C DB
Lokacija jedinice	Relativna vlaga	≤80%

Moguće je da uslijed kondenzacije papirnati izmjenjivač topline oslabi kada jedinica radi u uvjetima visoke unutarnje vlage u kombinaciji s niskom vanjskom temperaturom. Ako se javi takva kombinacija uvjeta kroz duže razdoblje moraju se poduzeti potrebne mjere opreza da se spriječi kondenzacija. Primjer: postavite predgrijač da se vanjski zrak ugrije.

Kada je jedinica provjetravanja s povratom topline postavljena okrenuta naopako, minimalna dopuštena temperatura vanjskog zraka je 5°C. ako se to ne može zajamčiti, MORATE ugraditi grijač da ugrije vanjski zraka na 5°C.

4.4Kombiniranje jedinica i opcija

4.4.1Moguće opcije za jedinicu provjetravanja s povratom topline

Tiskana pločica adaptera

Opcije BRP4A50A i KRP2A51.

Pri temperaturama ispod –10°C, obavezna je upotreba električnog pred-grijača. Taj grijač je povezan s opcijom tiskane pločice BRP4A50A.

OPREZ

Ako je instaliran električni grijač, upotrijebite nezapaljivi kanal. Iz sigurnosnih razloga, obavezno držite razmak od najmanje 2 m između grijača i jedinice provjetravanja s povratom topline.

Kada instalirate bilo koju od ovih opcija na model 650, priredite ploču za postavljanje (EKMP65VAM).

Kada instalirate bilo koju od ovih opcija na modele 1500 ili 2000, priredite ploču za postavljanje (EKMPVAM).

kada instalirate opciju KRP2A51, priredite instalacijsku kutiju (KRP1BA101).

Filtar

Kada. Ova opcija može biti obavezna. Provjerite lokalne zakonske odredbe. Preporučuje se na mjestima s lošom kakvoćom vanjskog zraka.

Gdje. Ugradite filtar iza elementa izmjenjivača topline bilo na strani dovoda zraka ili na izlazu zraka. Standardni filtar ostavite na njegovom mjestu. Standardni filtar uklonite SAMO kada je opcijski filtar stavljen i ispred i iza elementa izmjenjivača topline.

Kako. Za upute o postavljanju pogledajte priručnik za postavljanje pribora filtra.

Pad tlaka na filtru. Potražite u knjizi s tehničkim podacima krivulje pada tlaka za svaki razred kapaciteta jedinice i svaki razred filtra.

Model	Razred	350+500	650	800~2000
	filtra
EKAFVJ50F6	M6	O	—	—
EKAFVJ50F7	F7	O	—	—
EKAFVJ50F8	F8	O	—	—
EKAFVJ65F6	M6	—	O	—
EKAFVJ65F7	F7	—	O	—
EKAFVJ65F8	F8	—	O	—
EKAFVJ100F6	M6	—	—	O
EKAFVJ100F7	F7	—	—	O
EKAFVJ100F8	F8	—	—	O

Kutija (EKPLEN200)

Kada. Kutija je opcija za modele 1500+2000. Ta se opcija može koristiti da se olakša instalacija jedinice provjetravanja s povratom topline.

Gdje. Zamijenite 2 spoja kanala od Ø250 mm s kutijom i spojem kanala od Ø350 mm.

Kako. Za upute o postavljanju pogledajte priručnik za postavljanje pribora kutije.

Osjetnik CO2 (BRYMA*)

Kada. Osjetnik CO2 je opcija. Ta se opcija može koristiti da se prilagodi stopa provjetravanja prema koncentraciji CO2.

Gdje. Ugradite osjetnik CO2 u jedinicu provjetravanja s povratom topline. Za modele 1500+2000, ugradite osjetnik CO2 u jedinicu provjetravanja s povratom topline.

Kako. Upute o postavljanju potražite pod naslovom "8.5.4 O osjetniku CO2" na stranici 39.

5 Priprema

5.1Pregled: Priprema

Ovo poglavlje opisuje što trebate učiniti i znati prije odlaska na mjesto postavljanja.

Daje informacije o:

▪Priprema mjesta ugradnje

▪Priprema jedinice

▪Priprema električnog ožičenja

▪Priprema instalacije kanala

5.2Priprema mjesta ugradnje

Jedinicu NE instalirajte na mjestima koja se često upotrebljavaju za rad. U slučaju građevinskih radova (npr. brušenje), pri kojima se stvara dosta prašine, jedinicu se MORA pokriti.

Odaberite mjesto za instaliranje s dovoljno prostora za donošenje i odnošenje jedinice s mjesta.

Jedinicu provjetravanja s povratom topline ili rešetku za usis/ispust zraka NEMOJTE postavljati na slijedećim mjestima:

▪U strojarskim ili kemijskim postrojenjima, gdje se stvaraju plinovi koji sadrže škodljive ili korozivne komponente materijala kao što su kiseline, lužine organska otapala i boje.

▪Gdje je izložen vlazi, mjesta kao što je kupaonica. Vlaga može dovesti do električnog udara, električnog pražnjenja i drugih neispravnosti.

▪Gdje bi bili izloženi visokoj temperaturi ili izravnom plamenu.

▪Mjesta izložena velikoj količini čađe. Čađa se hvata na filtar za zrak i na elemente izmjenjivača topline, i onesposobljava ih.

5.2.1Zahtjevi za mjesto postavljanja jedinice provjetravanja s povratom topline

INFORMACIJE

Pročitajte također opće zahtjeve: za mjesto instaliranja.

Vidi poglavlje "Opće mjere sigurnosti".

VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	11
4P487293-1B – 2019.02

5 Priprema

OPREZ

▪Uređaj je predviđen kao ugradbeni uređaj. Ovaj uređaj NE smije biti javno dostupan. Treba poduzeti odgovarajuće mjere da se spriječi pristup svima osim kvalificiranim osobama.

▪Provjerite može li mjesto postavljanja podnijeti težinu uređaja. Loše postavljanje je opasno. To također može uzrokovati vibracije ili nenormalnu buku u radu.

▪Osigurajte dovoljno prostora za servisiranje i otvore za pregled. Otvori za pregled su potrebni za održavanje filtra za zrak, elemenata izmjenjivača topline i lamela.

▪NEMOJTE postavljati uređaj tako da dodiruje strop ili zid, jer to može izazvati vibracije.

OPREZ

Uređaj nije za javnu uporabu, postavite ga u čuvani prostor, zaštitite ga od lakog pristupa.

Ova jedinica prikladna je za instalaciju u komercijalnom i lakom industrijskom okruženju.

Za modele 800~2000

OBAVIJEST

Ovo je proizvod klase A. U kućanstvu taj proizvod može prouzročiti radijske smetnje, u kojem slučaju korisnik treba poduzeti odgovarajuće mjere.

Prostor za servisiranje

Vidi "6.1 Servisni prostor: Jedinica provjetravanja s povratom topline" na stranici 15.

5.3Priprema jedinice

5.3.1Za instaliranje opcijske tiskane pločice adaptera

Za modele 350-500-800-1000

b

f

c

f	a

g f

aBRP4A50A (opcijski pribor)

bKRP2A51 (opcijski pribor)

cKRP1BA101 (kutija za postavljanje)

fVijak

gVijak (isporučuju se s kutijom za postavljanje)

1Uklonite vijke sa jedinice.

2Postavite opcijsku tiskanu pločicu adaptera (KRP2A51) u kutiju za postavljanje (KRP1BA101).

3Slijedite upute za postavljanje isporučene s opcijskim priborom (BRP4A50A, KRP2A51 i KRP1BA101).

4Provedite žicu tiskane pločice kroz predviđene rupe i učvrstite ju prema uputi u "6.5.2 Otvaranje razvodne kutije" na stranici 17.

5Učvrstite opcije na jedinicu, kao što je prikazano na slici.

6Nakon što su žice spojene, pričvrstite poklopac električnog pretinca.

Za model 650

b

c f

a	d
f	g f

aBRP4A50A (opcijski pribor)

bKRP2A51 (opcijski pribor)

cKRP1BA101 (kutija za postavljanje)

dEKMP65VAM (noseća ploča)

fVijak

gVijak (isporučuju se s kutijom za postavljanje)

1Uklonite vijke sa jedinice.

2Učvrstite opcijsku noseću ploču (EKMP65VAM) na jedinicu.

3Postavite opcijsku tiskanu pločicu adaptera (KRP2A51) u kutiju za postavljanje (KRP1BA101).

4Slijedite upute za postavljanje isporučene s opcijskim priborom (BRP4A50A, KRP2A51 i KRP1BA101).

5Provedite žicu tiskane pločice kroz predviđene rupe i učvrstite ju prema uputi u "6.5.2 Otvaranje razvodne kutije" na stranici 17.

6Učvrstite opcije na opcijsku noseću ploču, kao što je prikazano na slici.

7Nakon što su žice spojene, pričvrstite poklopac električnog pretinca.

Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
12	Jedinica provjetravanja s povratom topline
	4P487293-1B – 2019.02

5 Priprema

Za modele 1500+2000

b

f

g

c

f

b + c

f

a	e

aBRP4A50A (opcijski pribor)

bKRP2A51 (opcijski pribor)

cKRP1BA101 (kutija za postavljanje)

eEKMPVAM (noseća ploča)

fVijak

gVijak (isporučuju se s kutijom za postavljanje)

1Uklonite vijke sa sredine ploče koja spaja 2 jedinice.

2Učvrstite opcijsku noseću ploču (EKMPVAM) na vrh ploče koja spaja 2 jedinice.

3Postavite opcijsku tiskanu pločicu adaptera (KRP2A51) u kutiju za postavljanje (KRP1BA101).

4Slijedite upute za postavljanje isporučene s opcijskim priborom (BRP4A50A, KRP2A51 i KRP1BA101).

5Provedite žicu tiskane pločice kroz predviđene rupe i učvrstite ju prema uputi u "6.5.2 Otvaranje razvodne kutije" na stranici 17.

6Učvrstite opcije na opcijsku noseću ploču, kao što je prikazano na slici.

7Nakon što su žice spojene, pričvrstite poklopac električnog pretinca.

5.3.2Za instaliranje spojeva kanala

1Postavite spojeve kanala preko otvora za kanale.

2Učvrstite spojeve kanaIa pomoću priloženih vijaka (dio pribora).

2

1

Model	Broj priloženih	Broj priloženih
	vijaka	spojeva kanala
500	16	4× Ø200 mm
650	24	4× Ø250 mm
800	24	4× Ø250 mm
1000	24	4× Ø250 mm
1500	48	8× Ø250 mm
2000	48	8× Ø250 mm

5.4Priprema električnog ožičenja

5.4.1Priključenje ožičenja

UPOZORENJE

U fiksno ožičenje MORA biti ugrađena glavna sklopka ili drugi uređaj za prekidanje, koja ima razdvajanje kontakta na svim polovima, u skladu s važećim propisima.

Za električno napajanje jedinica istog sustava možete koristiti jednu sklopku. Ipak, sklopke za grananje i prekidači za grananje MORAJU biti pažljivo odabrani.

Ožičenje napajanja za svaku jedinicu opremite sklopkom i osiguračem kako je prikazano na crtežu dolje.

Primjer cijelog sustava

c	a
	d
	b
	e
	b
	e

Model	Broj priloženih	Broj priloženih
	vijaka	spojeva kanala
350	16	4× Ø200 mm

aVRV vanjska jedinica

bVRV unutarnja jedinica

cElektrično napajanje

dGlavna sklopka

eUpravljač

5.4.2električne specifikacije komponenti

Model	350	500	650	800		1000	1500	2000
		Električno napajanje
50 Hz				198~264 V
60 Hz				198~242 V
MCA (A)	1,56	2,08	2,80	4,39		4,90	8,78	9,80
MFA (A)	16	16	16	16		16	16	16
		Motor ventilatora
P (kW)	0,08×2	0,08×2	0,106×2	0,21×2		0,21×2	0,21×4	0,21×4
FLA (A)	0,62×2	0,83×2	1,12×2	1,76×2		1,96×2	1,76×4	1,96×4

VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	13
4P487293-1B – 2019.02

5 Priprema

MCA Minimalna jakost struje u krugu

MFA Maksimalna jakost osigurača

P Nazivno opterećenje motora

FLA Puna jakost struje napajanja

OBAVIJEST

Pri upotrebi prekidača kruga na rezidualnu struju, obavezno primijenite brzi tip 300 mA nazivne rezidualne struje.

OBAVIJEST

Električno napajanje MORA biti zaštićeno potrebnim sigurnosnim uređajima, tj. glavnim prekidačem, sa sporim osiguračem na svakoj fazi i s uzemljenom zaštitnom sklopkom sukladno važećim propisima.

OBAVIJEST

U knjizi s tehničkim podacima (Engineering Data Book) potražite daljnje pojedinosti.

Primjer ožičenja

a

d

b

d

Out

L N

1

2

L

N

	VRV
L N	1 2 1 2 P1 P2 F1 F1 T1 T1
c

e

		HRV
P2	P1	F1 F2	JC	J1	J2	J3	L	N

f

5.4.3Specifikacije lokalno nabavljenih osigurača i žica

	Ožičenje napajanja
Osigurači koje	16 A
ne isporučuje
Daikin
Žica	H05VV-U3G
Veličina	Žica MORA zadovoljavati važeće propise.
	Prijenosno ožičenje
Ožičenje	Obložene žice (2 žice)
Veličina	0,75~1,25 mm²

Mjere opreza

Kada priključujete više od jedne žice na ožičenje izvora napajanja, upotrijebite žicu dimenzija 2 mm² (Ø1,6 mm).

Kada koristite 2 žice za napajanje veće od 2 mm² (Ø1,6 mm), vodove izvan razvodne ploče razvedite prema standardima za električnu opremu. Razvod MORA biti zaštićen kako bi se osigurao jednak ili veći stupanj izolacije nego na samom ožičenju napajanja.

Neka ukupna struja ožičenja između unutarnjih jedinica bude manja od 12 A.

NEMOJTE spajati vodove različitog promjera na isti priključak uzemljenja. Labavi spojevi mogu smanjiti zaštitu.

Za ožičenje upravljača pogledajte priručnik za postavljanje upravljača koji se isporučuje s upravljačem.

	P1
	P2	P1	P2
		HRV
VRV		f

g P1 P2

aVanjska jedinica/BS jedinica

bRazvodna kutija

cUnutarnja jedinica

dElektrično napajanje 220-240 V~50 Hz

eUpravljač za VRV

fPrijenosno ožičenje

gUpravljač za jedinicu provjetravanja s povratom topline

▪Sve prijenosno ožičenje osim žica za upravljač, je polarizirano i MORA odgovarati simbolu na priključku.

▪Upotrijebite oklopljeni kabel za prijenosno ožičenje. Uzemljite oblogu obložene žice na na vijku za uzemljenje priključka s mandžetnom podloškom.

5.5Priprema instalacije kanala

INFORMACIJE

▪Savitljivi kanali sa zvučnom izolacijom učinkovito smanjuju šumove strujanja zraka.

▪Pri odabiru instalacijskog materijala, uzmite u obzir potrebnu zapreminu protoka zraka i prihvatljivu razinu šumova na toj instalaciji.

▪Kada se zrak iz prostorije zavuče u strop a temperatura i vlaga u stropu postanu visoke, izolirajte metalne dijelove jedinice.

▪Za pristup u unutrašnjost jedinice koristite SAMO otvor za pregled.

▪Razina tlaka zvuka je niža od 70 dBA.

OPREZ

▪Iz sigurnosnih razloga, potrebna minimalna duljina kanala je 1,5 m. Ako su kanali kraći ili ako nisu instalirani, tada MORATE ugraditi rešetke u otvore kanala ili otvore jedinice.

▪Sa sigurnošću utvrdite da u kanal ne može puhati vjetar.

		Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
14			Jedinica provjetravanja s povratom topline
			4P487293-1B – 2019.02

6 Instalacija

6 Instalacija

6.1Servisni prostor: Jedinica provjetravanja s povratom topline

A

a

B

150-250

>50

(mm)

a	Prostor za servisiranje
Modeli		A (mm)	B (mm)
VAM350+500		900	675
VAM650		1100	700
VAM800~2000		1100	850

6.2Orijentacija uređaja

Slijedeća ilustracija vam pomaže da jedinicu provjetravanja s

povratom topline instalirate u ispravnom položaju:

Standardno postavljanje

Postavljanje okrenuta naopako

Uspravno postavljanje

INFORMACIJE

Ako se jedinica postavlja uspravno, instalater mora osigurati oslonac ispod jedinice da se težina jedinice raspodijeli između oslonca i instalacijskih vijaka u zidu.

OBAVIJEST

Kada se jedinica provjetravanja s povratom topline postavlja uspravno u uvjetima niskih vanjskih temperatura, može doći do zaleđivanja ili orošavanja. Ako se očekuju takvi uvjeti, poduzmite odgovarajuće mjere opreza, npr. ugradite električni grijač.

Napomene za postavljanje:

▪Postavljanje jedinice okrenutu naopako omogućava zajedničku upotrebu otvora za pregled, smanjujući tako potreban prostor za održavanje. Na primjer, ako su 2 jedinice postavljene blizu jedna uz drugu, potreban je samo 1 otvor za pregled pri održavanju ili zamjeni filtara, elemenata izmjenjivača topline,…

a

c

b

aUpravljačka kutija

bServisni poklopac

cOtvor za pregled

OBAVIJEST

Kada je jedinica provjetravanja s povratom topline postavljena okrenuta naopako, minimalna dopuštena temperatura vanjskog zraka je 5°C. ako se to ne može zajamčiti, MORATE ugraditi grijač da ugrije vanjski zraka na 5°C.

VAM350~2000J7VEB	Vodič provjera za instalatera i korisnika
Jedinica provjetravanja s povratom topline	15
4P487293-1B – 2019.02

6 Instalacija

▪Imajte na umu da stropne kuke moraju biti okrenute za 180° kada je jedinica provjetravanja s povratom topline instalirana okrenuta naopako (vidi sliku).

b

a

6.4Spojevi kanala

Kanale NEMOJTE spajati kako slijedi:

Prekomjerno savijanje. Kanale NEMOJTE savijati više od 90°.

aStropna kuka

bServisni poklopac

6.3Postavljanje vijaka za vješanje

Preduvjet: Prije ugradnje sidrenih vijaka, uklonite iz kućišta ventilatora sva strana tijela, poput ostataka papira ili plastike.

1Postavite sidrene vijke (M10 do M12).

2Provucite metalni nosač ovjesa preko sidrenih vijaka.

3Stegnite vijke za vješanje s podloškom i maticom.

Za modele 350~1000:

a

b c

d

Za modele 1500+2000:

a

b c

Višestruko savijanje

Smanjeni promjer. NEMOJTE smanjivati promjer kanala.

▪Najmanji promjer savijanja za fleksibilne kanale je sljedeći: (Ø kanala/2)×1,5

▪Da biste spriječili ispuštanje zraka, omotajte aluminijskom trakom mjesta spojeva kanala.

▪Postavite otvor dovoda zraka što je moguće dalje od otvora sobnog zraka.

▪Koristite kanale s promjerom koji odgovara modelu jedinice. Vidi u knjizi s tehničkim podacima.

▪Dva vanjska kanala postavite s nagibom prema dolje (minimalno 1:50) za sprječavanje ulaza kiše. Također, na oba kanala postavite izolaciju za sprječavanje orošavanja. (Izolacioni materijal: 25 mm debela staklena vuna)

▪Ako je razina temperature i vlage unutar stropa uvijek visoka, unutar stropa ostvarite provjetravanje.

▪Kada metalni kanal treba proći kroz metalnu ili žičanu rešetku ili metalnu oblogu drvene konstrukcije zida, izvedite električnu izolaciju kanala i zida.

▪Kanale postavite na takav način da vjetar NE MOŽE puhati u kanale.

Modeli 350~1000

d

d

		a
a	Stropna kuka	b
b	Matica
c	Podloška	c
d	Dvostruke matice
OBAVIJEST		a

Jedinicu vješajte uvijek za njene ovjesne nosače.

		Vodič provjera za instalatera i korisnika	VAM350~2000J7VEB
16			Jedinica provjetravanja s povratom topline
			4P487293-1B – 2019.02
