HRS 8566
Bedienungsanleitung
User Manual
Inhaltsverzeichnis (DE) |
|
Sicherheitshinweise |
4 |
Kundendienst |
7 |
Recycling und Umwelt |
8 |
Lieferumfang/Eigenschaften |
9 |
Bedienelemente und Anschlüsse |
10 |
Fernbedienung |
11 |
Anschluss an den Fernseher |
13 |
Anschluss an die Satellitenempfangsanlage |
14 |
Anschluss an die Hi-Fi Anlage |
14 |
Verbinden von USB Massenspeichergeräten |
15 |

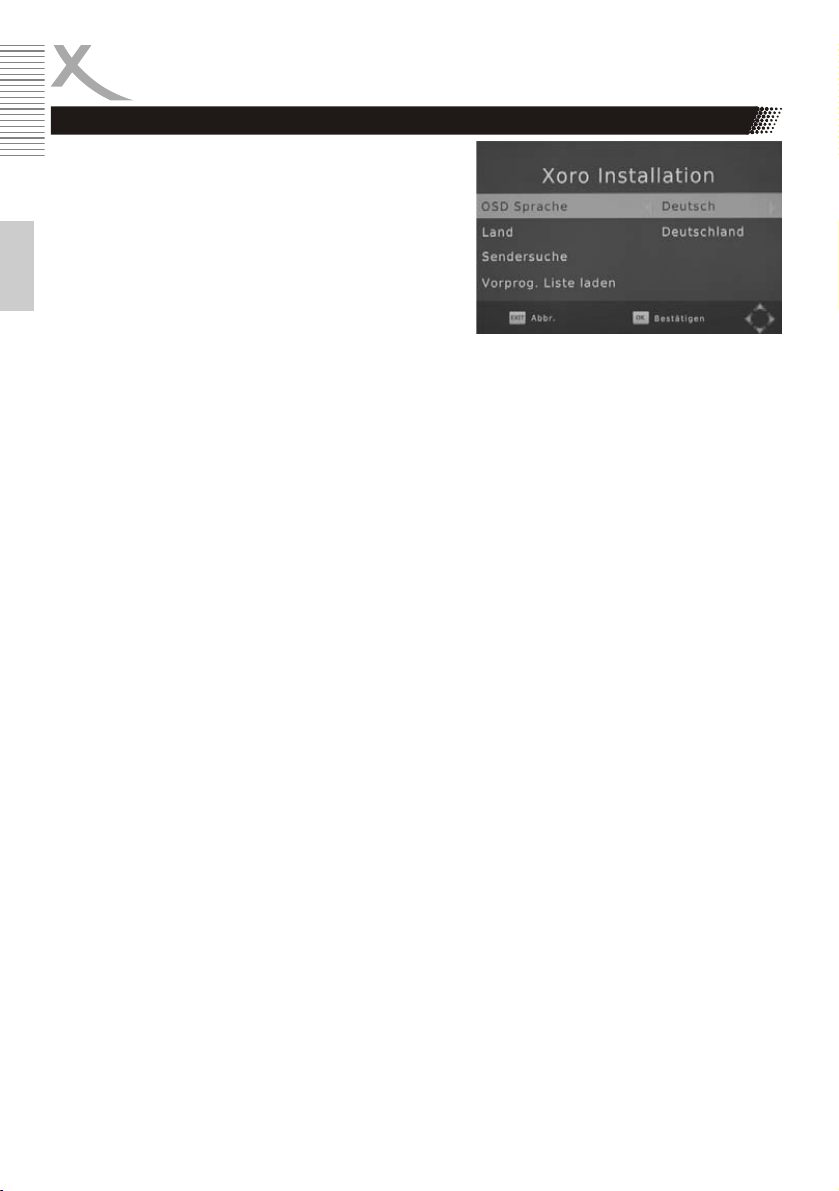

Installation |
16 |
Satelliteneinstellungen |
17 |
Sendersuche |
20 |
Tägliche Bedienung |
21 |
EPG (Elektronischer Programmführer) |
23 |

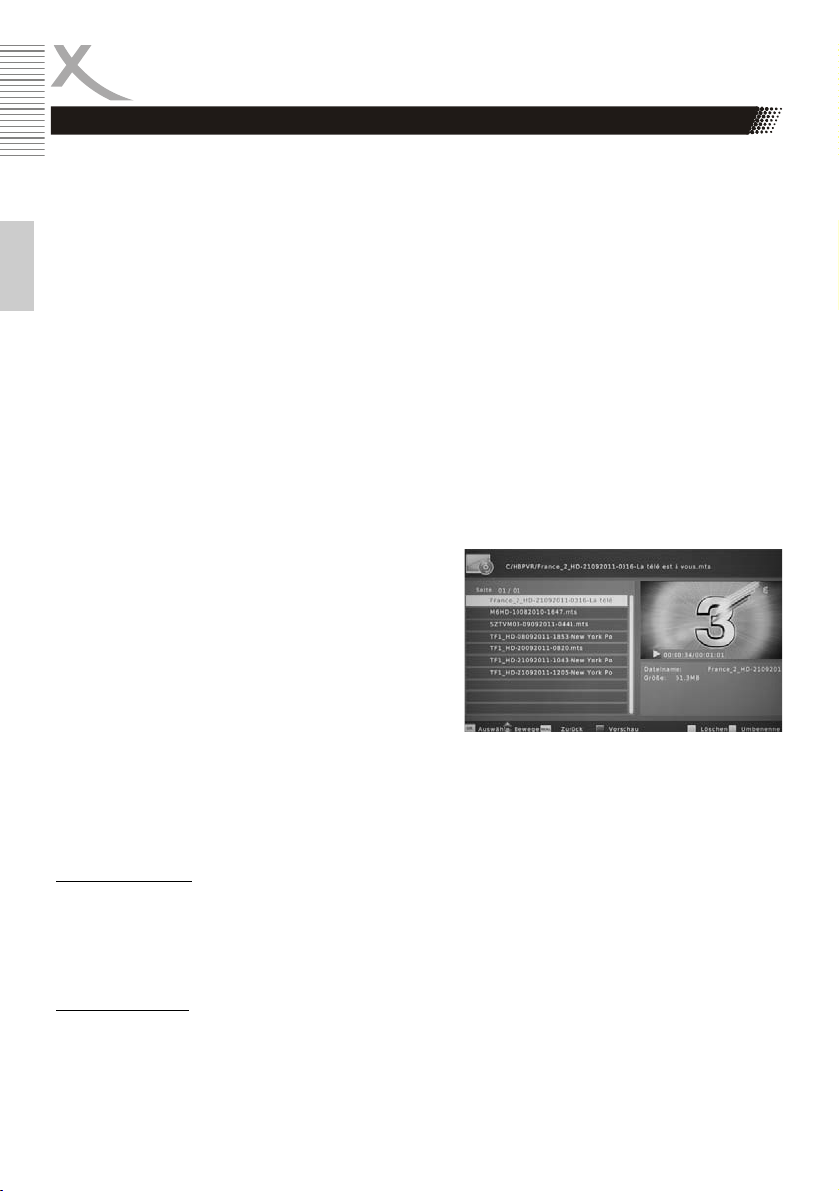

Rekorder |
24 |

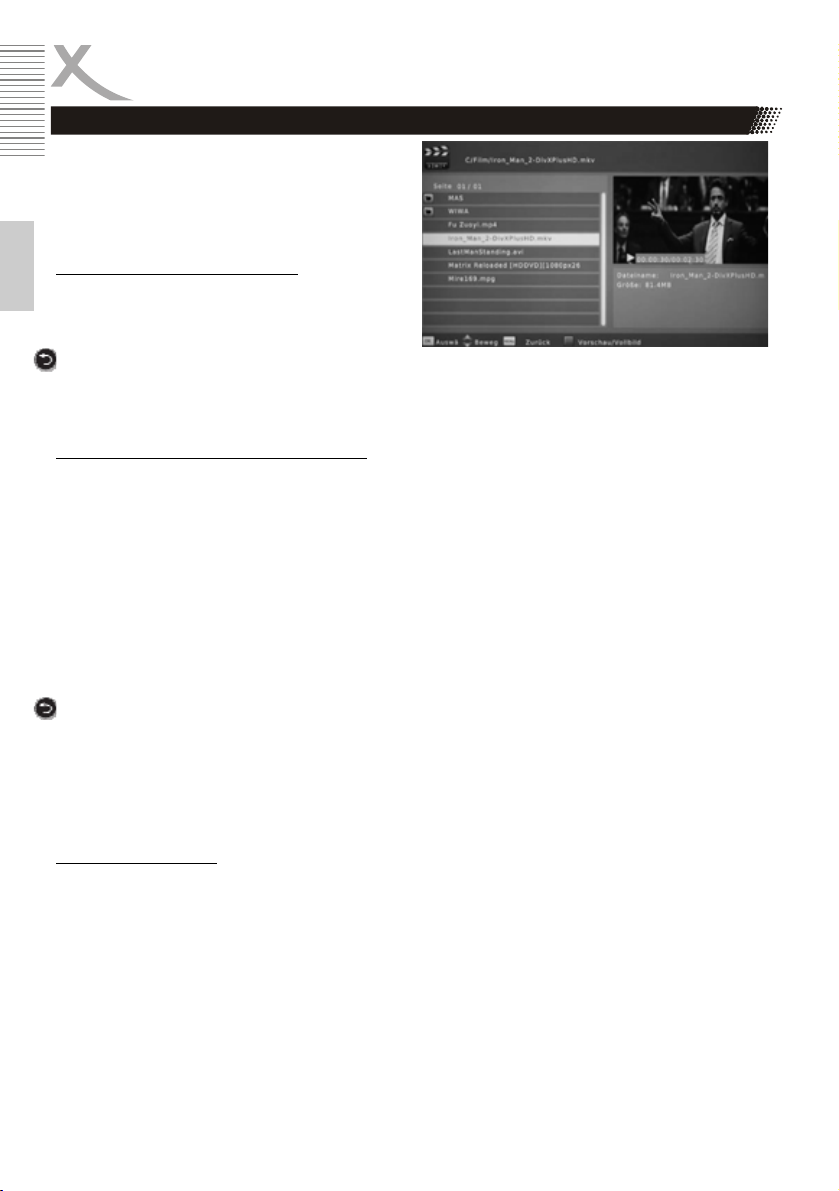

USB Media Player |
25 |
Einstellungen |
30 |
Sender - Senderlisten bearbeiten |
30 |
Bild |
32 |
Sendersuche |
33 |

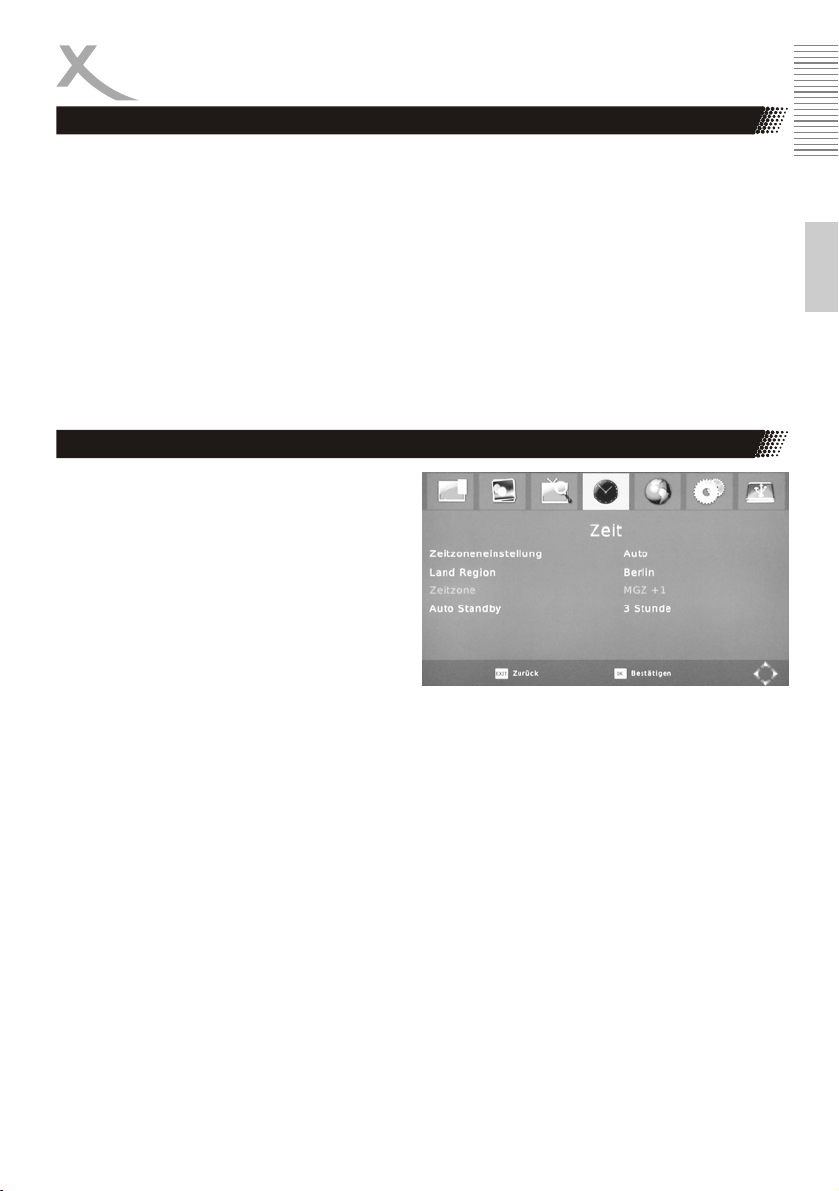

Zeit |
33 |
Präferenzen |
34 |
System |
35 |
Software Update |
35 |

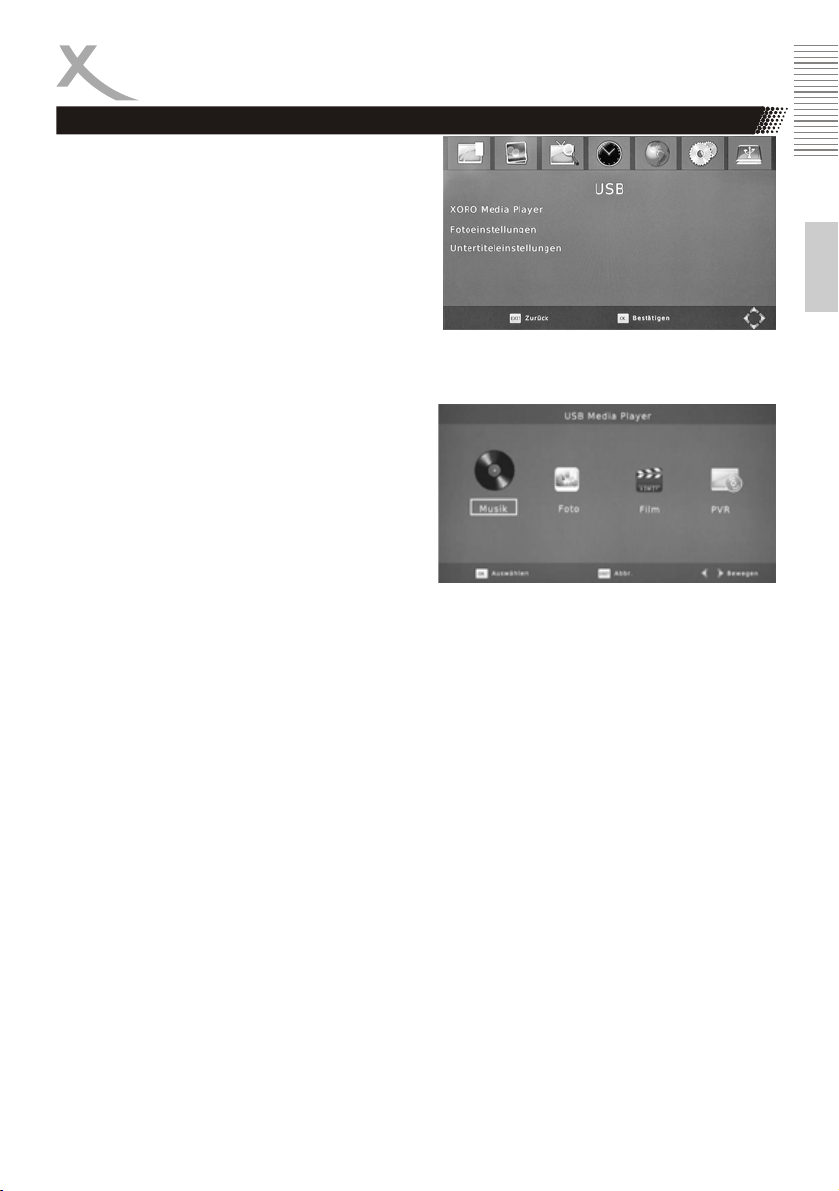

USB |
36 |
Problembehandlung |
38 |
Spezifikationen |
39 |
Gewährleistungsbedingungen |
40 |
Deutsch
DE 3
Sicherheitshinweise
Deutsch
Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungsund Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.
Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Einoder Ausschalten des Gerätes kommen.
Bedienungsanleitung
1.Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2.Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.
Satellitenempfangsanlage
Der XORO HRS 8566 ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen.
•Um Sachoder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.
•Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!
•Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangsproblemen kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb einmessen.
•Verwenden Sie hochwertige Antennenkabel.
•Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang aller aktuellen Satellitenprogramme geeignet. Lassen Sie ein LNB installieren, dass für den Empfang aller Programme geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).
•Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte den Receiver vorher aus und ziehen Sie den Netzstecker bzw. das Netzteil aus der Steckdose. Andernfalls könnte es zu Schädigungen der angeschlossen Geräte kommen.
Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.
Verwendung
1.Empfang von digitalen Sendern (DVB-S/S2).
2.Aufnahme von DVB-S/S2 Sendungen auf USB Speicher.
3.Abspielen von Aufnahmen.
4.Abspielen von unterstützten Video-, Bildund Musikdateien
DE 4
|
Sicherheitshinweise |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Stromversorgung |
|
|
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
1. |
Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an. |
|
|
2. |
Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. |
|
|
3. |
Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden. |
|
|
4. |
Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das |
|
Deutsch |
|
Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastun- |
|
|
|
gen des Kabels, insbesondere an Buchsen und Steckern. |
|
|
5. |
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Ste- |
|
|
|
cker und nicht am Kabel. Das Kabel könnte ansonsten reißen. |
|
|
6. |
Das Gerät hat einen Überlastungsschutz. Dieser darf nur von einem Fachmann ersetzt wer- |
|
|
|
den. |
|
|
7. |
Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es bei Gewitter vom Strom- |
|
|
|
und Kabelnetz trennen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt |
|
|
|
wird. |
|
|
8. |
Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen |
|
|
|
angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der |
|
|
|
Kontakt mit solchen Leitungen tödlich enden kann. |
|
|
9. |
Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu |
|
|
|
Bränden oder elektrischen Schocks führen kann.In die Öffnungen des Gerätes dürfen keine |
|
|
|
Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer |
|
|
|
oder einen Stromschlag hervorrufen kann. |
|
|
10. |
Ziehen Sie vor der Reinigung des Gerätes den Netzstecker aus der Steckdose. |
|
|
11. |
Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem |
|
|
|
feuchten Tuch gereinigt werden. |
|
|
USB Anschluss
Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
Weitere Details zum USB Anschluss entnehmen Sie bitte Seite 15.
DE 5
|
|
|
Sicherheitshinweise |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Aufstellung und Betrieb |
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
1. |
Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind. |
|
|
2. |
Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Per- |
|
|
|
|
sonen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen |
Deutsch |
|
|
angebracht werden oder von dem Hersteller bezogen werden. |
3. |
Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fern- |
||
|
|
|
seher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bild- |
|
|
|
schirmschoner oder schalten Sie das Gerät aus. |
|
4. |
Plasma/OLED/LCD-TV: Betreiben Sie das Gerät nie permanent im 4:3 Modus ("Pillar Box"). |
|
|
|
|
Dies könnte bei längere Benutzung zu Beeinträchtigungen am Bildschirm führen. Plasma und |
|
|
|
OLED-Fernseher sind für diese Effekte empfindlicher als LCD-Fernseher. Beachten Sie dazu |
|
|
|
das Handbuch Ihres Fernsehers. |
|
5. |
Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies |
|
|
|
|
könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt. |
|
6. |
Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger |
|
|
|
|
nicht nutzen. |
|
7. |
Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese |
|
|
|
|
müssen immer frei gehalten werden. |
|
8. |
Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert |
|
|
|
|
werden. |
|
9. |
Vermeiden Sie Hitzestau am Gerät. |
|
|
10. |
Schützen Sie das Gerät vor Feuchtigkeit, Zigarettenrauch und Witterungseinflüssen. |
|
|
11. |
Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät. |
|
|
12. |
Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beein- |
|
|
|
|
trächtigt die Funktion und könnte zu Schädigungen führen. |
|
13. |
Das Gerät ist für die Verwendung in privaten Haushalten konzipiert. |
DE 6
Servicefall |
Kundendienst |
|
|
|
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
1. |
Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem |
|
|
|
|
Personal. |
|
|
|
2. |
Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern: |
|
|
|
|
• |
Wenn das Netzteil oder Netzkabel defekt ist. |
|
Deutsch |
|
• |
Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. |
|
|
|
• |
Wenn Gegenstände in das Gerät gefallen sind. |
|
|
|
• |
Wenn das Gerät mit Wasser in Berührung gekommen ist. |
|
|
|
• |
Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankun- |
|
|
|
|
|
||
|
|
gen aufweist. |
|
|
3. |
Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feu- |
|
|
|
|
er und anderen Pannen führen. |
|
|
|
4. |
Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch |
|
|
|
|
Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben. |
|
|
Kontakt mit dem XORO-Kundendienst aufnehmen:
Telefon: 04161 800 24 24 (Mo.-Fr., 11.00Uhr bis 17.00Uhr)
E-Mail:support@ersservice.de
ERS GmbH Elektronik Repair Service Weidegrund 3/Halle1
21614 Buxtehude Deutschland
Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.
DE 7
Recycling und Umwelt
Deutsch
Wiederverwertung von Elektrogeräte
Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wieder verwendet werden. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie diese nicht mit dem normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Der "Grüne Punkt"
Der Grüne Punkt auf Verpackungen bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Batterien
Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
Bitte entsorgen Sie Batterien nicht im Hausmüll.
Konformität
Hiermit erklärt die MAS Elektronik AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMVRichtlinien 2004/108/EG und den Richtlinien für Niederspannungsgeräte 2006/95/ EG befindet.
Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökodesign Richtlinie 2009/125/EG.
DE 8
Lieferumfang / Eigenschaften
Lieferumfang
Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:
•XORO HRS 8566
•Fernbedienung
•Bedienungsanleitung
Hinweise:
•Das Gerät darf nur mit dem original Zubehör verwendet werden.
•Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.
Deutsch
Eigenschaften
•HD DVB-S2 Empfänger für hochauflösendes, digitales Satellitenfernsehen
•HDMI Schnittstelle
•SCART Ausgang
•Elektronischer Programmführer (EPG) und Videotext
•USB 2.0 High Speed Anschluss
•PVR Ready, nimmt DVB-S/S2 Sendungen auf USB Speicher auf
•Zeitversetztes Fernsehen (Timeshift)
•Wiedergabe von Bild-, Audiound Videodateien
DE 9
Vorderseite
Deutsch
Bedienelemente und Anschlüsse
7
4000
1 |
2 |
3 |
4 |
5 |
6 |
1)USB Anschluss (siehe Seite 15)
2)Empfänger für Fernbedienungssignale
3)LED-Anzeige: Zeigt Status, Sendernummer oder Uhrzeit
4)Zum vorhergehenden Sender umschalten (▼)
5)Zum nächsten Sender umschalten (▲)
6)Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)
7)Betriebs-LED (grün: eingeschaltet, rot: Standby/Bereitschaft)
Rückseite
A B C D E F
A)Antenneneingang (F-Buchse, IEC 169-24, 13V/18V max. 350mA)
B)Ausgang (F-Buchse, IEC 169-24)
C)Digitaler Audioausgang (S/PDIF koaxial)
D)HDMI Ausgang
E)SCART Ausgang
F)Netzkabel
DE 10
Fernbedienung
Einlegen der Batterien
•Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-).
•Schieben Sie die Batterieklappe wieder auf.
•Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.
Deutsch
Sicherheitshinweise:
•Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.
•Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
•Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
•Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.
•Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.
DE 11
Tastenbeschreibung
Deutsch
DE 12
Fernbedienung
Bereich 1
POWER (Gerät Ein-/Ausschalten) SUB-TITLE (Untertitel aufrufen) LANG/AUDIO (Tonspuren wechseln) MUTE (Ton aus-/einschalten)
EPG (Elektronische Programmzeitschrift aufrufen) GOTO (Zu einer bestimmten Wiedergabezeit springen)
1TTX (Videotext einblenden)
REPEAT (Wiederholungsmodus bei Wiedergabe ändern)
Bereich 2
MENU (Hauptmenü einblenden)
CH+/CH- (Programme umschalten, Menüauswahl hoch/ runter)PAGE (Seitenweise Listen blättern)
EXIT (Menü verlassen, zum höheren Menü wechseln)
2VOL+/VOLlinks) - (Lautstärke ändern, Menüauswahl rechts/
FAV (Favoritenlisten einblenden)
TV/RRADIO (Umschalten zwischen TVund Radio Modus)
OK (Auswahl bestätigen, Senderliste anzeigen)
Bereich 3
Zifferntasten (0-9, Zahleneingabe)
RECALL (vorherigen Programmplatz aufrufen, zum höhe-
3ren Verzeichnis wechseln)
INFO (Informationen anzeigen, A-B Wiederholung)
Bereich 4
(Bildsuchlauf rückwärts/vorwärts) I I (Vorherige/Nächste Datei)
(Wiedergabe starten)
||/TIMESHIFT (Wiedergabe pausieren/Timeshift starten) ■/USB (Wiedergabe stoppen, Media Player öffnen)
4● (Aufnahme)
PVR (PVR-Aufnahmen anzeigen, rote Taste) V-FORMAT (HDMI Auflösung ändern, grüne Taste) ASPECT (Seitenverhältnis ändern, gelbe Taste) TIMER (Timer-Liste anzeigen, blaue Taste)
Hinweis:
Die Funktion einiger Tasten steht nur dann zur Verfügung, wenn der entsprechende Betriebsmodus vorher aktiviert wurde. Beispiel: Die GOTO Funktion oder die REPEAT Funktion stehen nur dann zur Verfügung, wenn der Media Player aktiviert wurde. Beachten Sie dazu die weiteren Beschreibungen im Handbuch und die Hinweise auf dem Bildschirm.
