HD Satellitenreceiver

HRS 8664

HRS 8660

HRS 8659

HRS 8566v2

HRS 8556v2

Bedienungsanleitung

Inhaltsverzeichnis (DE)

Sicherheitshinweise

4

Kundendienst und Umwelt

6

Lieferumfang/Anschlüsse und Bedienelemente

7

Fernbedienung

8

Anschluss an den Fernseher

10

Anschluss an das Netzwerk

10

Anschluss an die Satellitenempfangsanlage

11

Anschluss an die Hi-Fi Anlage

11

Verbinden von USB-Massenspeichergeräten

12

Installation

13

Antenne und Suchlauf

14

Sendersuche

17

Tägliche Bedienung

18

EPG (Elektronischer Programmführer)

20

Rekorder*

21

USB Media Player

22

Einstellungen

25

Sender - Senderlisten bearbeiten

25

Bildausgabe

27

Sendersuche

28

Zeit

28

Präferenzen

29

System

29

Software aktualisieren

30

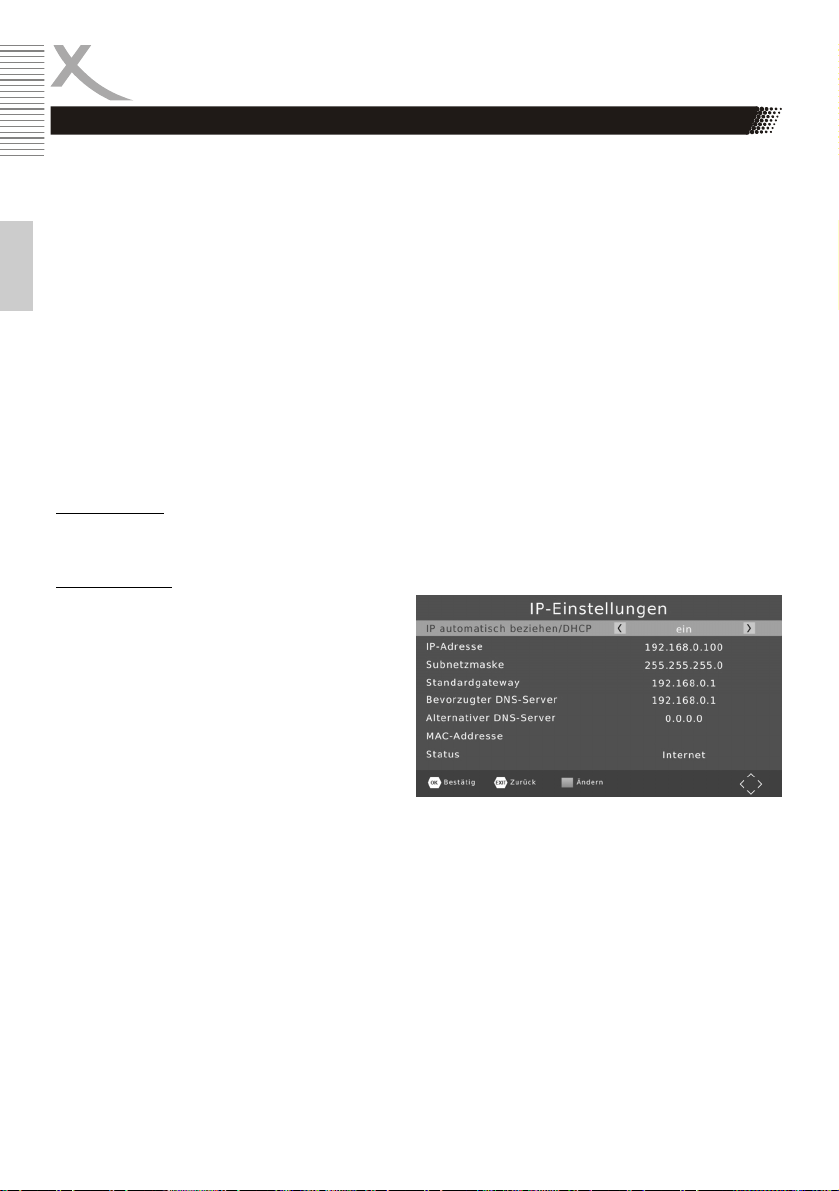

Netzwerkeinstellungen

30

USB und Apps

31

PVR Einstellungen*

31

Problembehandlung

33

Spezifikationen

34

Modelle und Funktionen

34

Gewährleistungsbedingungen

35

Please visit www.xoro.de for user manuals in other languages.

*Dieses Handbuch beschreibt die Bedienung mehrerer Gerätemodelle. Funktionen, die nicht bei allen Modellen verfügbar sind, werden mit dem Vermerk "Nur bestimmte Modelle" gekennzeichnet. In den Gerätespezifikationen am Ende des Handbuchs finden Sie eine Übersicht der pro Modell verfügbaren Funktionen.

DE 3

Deutsch

Sicherheitshinweise

Deutsch

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungsund Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Um Sachoder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.

Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.

Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangsproblemen (Meldung "Kein Empfang") kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb überprüfen und ausrichten.

Verwenden Sie hochwertige Antennekabel.

Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang aller aktuellen Satellitenprogramme geeignet. Lassen Sie ein LNB installieren, dass für den Empfang aller Programme geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).

Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.

Sicherheitshinweise

Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.

Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

Das Gerät hat einen Überlastungsschutz. Dieser darf nur vom einem Fachmann ausgetauscht werden.

Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Netzstecker aus der Steckdose und den Antennenstecker aus der Antennen-/Kabel-Anschlussbuchse. Dies verhindert Schäden aufgrund von Blitzschlag/Überspannung.

DE 4

Sicherheitshinweise

Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Deutsch Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen.

Plasma/OLED/LCD-TV: Betreiben Sie das Gerät nie permanent im 4:3 Modus (Pillar Box). Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen. Beachten Sie dazu das Handbuch des Fernsehers.

Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

Vermeiden Sie Hitzestau am Gerät.

Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Das Gerät erwärmt sich während des Betriebs. Bitte stellen Sie es nicht auf Wärmeempfindlichen Oberflächen.

USB-Buchse

Die USB-Buchse des Receivers eignen sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).

USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USBSpezifikationen und werden eventuell nicht vom Receiver erkannt.

Verwendung

Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

DE 5





Servicefall

Kundendienst & Umwelt



































































































Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem







Personal.





Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

Deutsch





a.

Wenn das Netzteil oder Netzkabel defekt ist.





d.

Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.







b.

Wenn Gegenstände in das Gerät gefallen sind.







c.

Wenn das Gerät mit Wasser in Berührung gekommen ist.







e.

Wenn das Gerät fallen gelassen wurde oder wenn das Produkt Leistungsschwan-









kungen aufweist.





Starker Tabakrauch beschädigt die Elektronik des Gerätes. Schäden durch Tabakrauch werden







nicht im Rahmen der Gewährleistung behoben.





Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen, Feuer oder







anderen Fehlfunktionen führen.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00Uhr bis 17.00Uhr)

Per eMail:[email protected]

ERS GmbH Elektronik Repair Service Weidegrund 3/Halle1

21614 Buxtehude - Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Konformität

Hiermit erklärt die MAS Elektronik AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/EG und den Richtlinien für Niederspannungsgeräte 2006/95/EG befindet.

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökodesign Richtlinie 2009/125/ EG.

DE 6

Lieferumfang/Anschlüsse

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

XORO HD-Satellitenreceiver

Fernbedienung

Bedienungsanleitung

Hinweise:

Das Gerät darf nur mit dem original Zubehör verwendet werden.

Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Deutsch

Anschlüsse und Bedienelemente - Vorderseite

7

4000

1

2

3

4

5

6

1)USB -Anschluss (siehe Seite 12)

2)Empfänger für Fernbedienungssignale

3)LED-Anzeige: Zeigt Status, Sendernummer oder Uhrzeit (Nur bestimmte Modelle)

4)Zum vorhergehenden Sender umschalten (▼)

5)Zum nächsten Sender umschalten (▲)

6)Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)

7)Betriebs-LED (grün: eingeschaltet, rot: Standby/Bereitschaft)

DE 7

Anschlüsse/Fernbedienung

Anschlüsse und Bedienelemente - Rückseite

Deutsch

A B C D E F

A)Antenneneingang (F-Buchse)

B)Netzwerkanschluss (RJ45-Buchse)

C)Digitaler Audioausgang (S/PDIF koaxial)

D)HDMI-Ausgang

E)SCART-Ausgang

F)Netzkabel

Fernbedienung

Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). Orientieren Sie sich hierzu an den Markierungen auf der Fernbedienung und den Batterien.

Legen Sie die Batterieklappe wieder auf.

Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Sicherheitshinweise:

Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.

Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.

Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.

Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.

DE 8

Fernbedienung

Tastenbeschreibung

POWER (Gerät ein-/ausschalten)

Mute (Ton stummschalten)

GOTO (Zu einer bestimmten Wiedergabezeit springen)

RPT/REPEAT (Wiederholungsmodus bei Wiedergabe ändern)

SUB-T/SUB-TITLE (Untertitel aufrufen)

AUDIO (Tonspuren wechseln)

(Bildsuchlauf rückwärts/vorwärts) I I (Vorherige/nächste Datei)

(Wiedergabe starten/fortsetzen) || (Wiedergabe pausieren/Timeshift*)

(Wiedergabe stoppen/Media Player aufrufen) (Aufnahme*)

ROT/PVR (Rote Funktionstaste, Aufnahmeliste anzeigen*) GRÜN/V-FORMAT (Grüne Funktionstaste, HDMI-Auflösung ändern) GELB/ASPECT (Gelbe Funktionstaste, Seitenverhältnis ändern) BLAU/TIMER (Blaue Funktionstaste, Timer-Liste anzeigen)

MENU (Hauptmenü einblenden) EXIT (Menü verlassen)

▲/▼/◄/►/CH+/CH- (Elemente im Bildschirmmenüs auswählen, Sender umschalten)

OK/LIST (Auswahl bestätigen, Senderliste anzeigen) i/INFO (Informationen anzeigen)

BACK/RECALL (vorherigen Sender aufrufen, zum übergeordneten Verzeichnis wechseln)

VOL+/VOL- (Lautstärke ändern)

EPG (Elektronischen Programmführer einblenden) TXT/TTX (Videotext einblenden)

PAGE +/- (Seitenweise durch Listen blättern)

0-9 (Zahleneingabe)

TV/RADIO (Umschalten zwischen TVund Radiomodus) FAV (Favoritenlistenauswahl einblenden)

*nur bestimmte Modelle

Hinweis: Die Receiver werden mit einer der beiden abgebildeten Fernbedienungen geliefert.

DE 9

Deutsch

Anschließen

Anschluss an den Fernseher

Vorbereitung:

Deutsch

Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind.

Lesen Sie die Bedienungsanleitung des Fernsehers und anderer Zubehörgeräte und beachten Sie die Sicherheitshinweise.

Verbinden Sie das Netzkabel zuletzt mit einer gut zugänglichen Steckdose.

Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCARTEingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

HDMI: Verbinden Sie den HDMI-Anschluss des Receivers mit einem freien HDMI-

Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht automatisch auf den HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung wird ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

SCART: Verbinden Sie den SCART (TV)-Anschluss des Receivers mit einem freien SCART-Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART-Ein- gang aufrufen. Für die Verbindung wird ein SCART-Kabel (vollbeschaltet) benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

Hinweise:

Der Receiver ist für den Anschluss an 16:9 Fernseher voreingestellt. Bitte lesen Sie auf Seite 27 nach, wie Sie die Einstellungen für einen 4:3 Fernseher anpassen können. Das Ändern der HDMI Auflösung und der Signalart für den SCART Anschluss wird dort ebenfalls beschrieben.

Verwenden Sie hochwertige Kabel. Minderwertige HDMI-Kabel (besonders ab Längen über 1,5m) können Bildfehler verursachen oder eine Bildübertragung unmöglich machen. Minderwertige SCART-Kabel mit schlechter Abschirmung können zu "Geisterbildern" oder Störgeräuschen im Ton führen.

Anschluss an das Netzwerk (LAN/Ethernet)

Verwenden Sie ein hochwertiges Netzwerkkabel, um den Receiver mit Ihrem Internet-Router zu verbinden.

DE 10

Anschließen

Anschluss an die Satellitenempfangsanlage

Deutsch

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des Receivers.

Hinweise:

Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang.

Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.

Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen verursachen.

Anschluss an die Hi-Fi Anlage

Für die digitale Verbindung zu einem Hi-Fi System benötigen Sie ein koaxiales Kabel für S/PDIFSignale. Diese Kabel gehört nicht zum Lieferumfang des Receivers. Verbinden Sie den S/PDIF Ausgang mit einem S/PDIF Eingang an Ihrem Hi-Fi System. Schauen Sie in Handbuch des Hi-Fi Systems nach, wie Sie den Audioeingang aufrufen.

Hinweis:

Der Receiver gibt digitale Signale im PCM- (Stereo) oder AC3-Bitstream Format (Dolby Digital) aus. Sollten Sie keinen Ton über Ihr Hi-Fi System beim Betrachten von Sendungen mit Dolby Digital-Tonspur hören, lesen Sie bitte auf Seite 29 nach, wie Sie das Ausgabeformat für den S/PDIF Ausgang ändern können.

Der Receiver stellt analogen Stereo-Ton nur an der SCART-Buchse bereit. Im Fachhandel sind passende Adapter (SCART zu Cinch) erhältlich.

DE 11
