HRT 7515
Bedienungsanleitung
Inhaltsverzeichnis (DE)
Sicherheitshinweise 4
Kontakt mit dem Xoro-Kundendienst aufnehmen 6
Recycling und Umwelt 7
Lieferumfang, Eigenschaften und Standardeinstellungen 8
Bedienelemente 9
Fernbedienung 10
Verbindung
Fernseher / Antenne 12
Externer Audio-Decoder oder Verstärker 13
Erstinstallation 14
Tägliche Bedienung
Wichtige Tasten und deren Funktionen 15
USB Rekorder

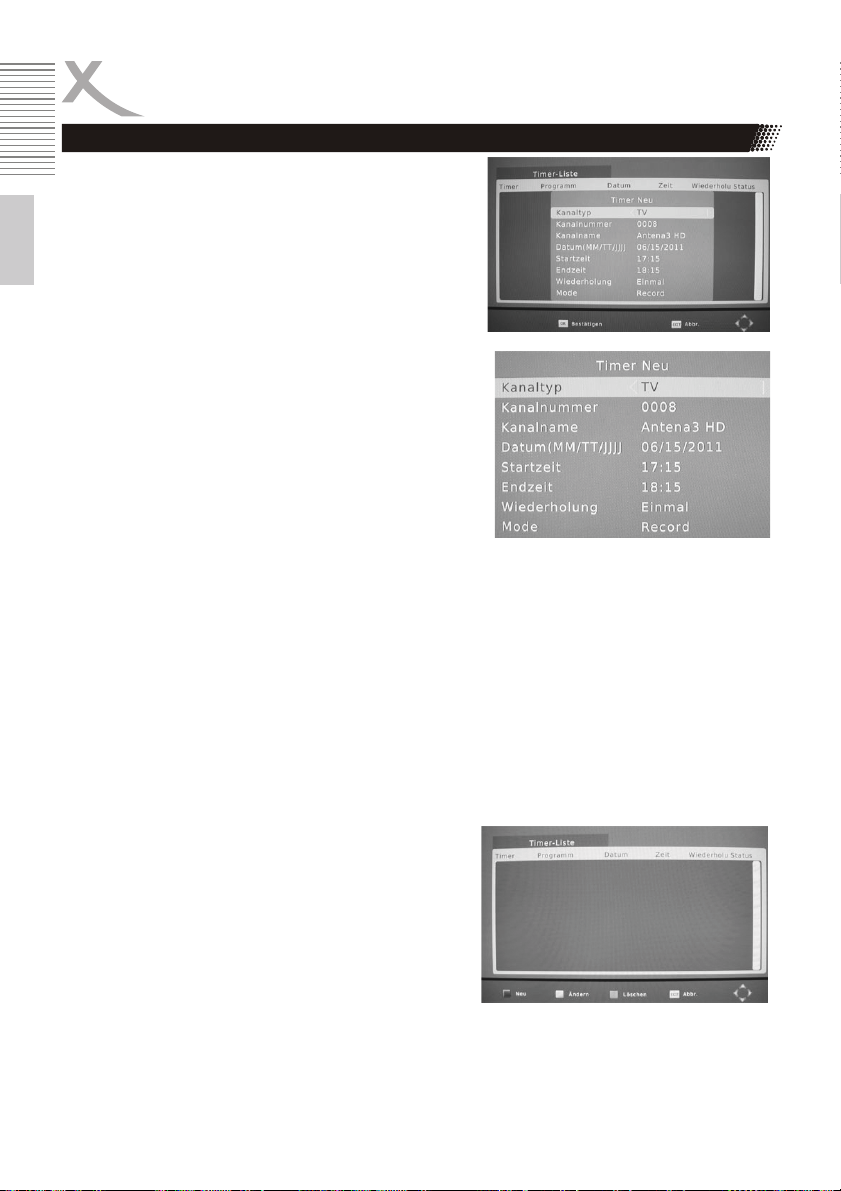

Timerprogrammierung 18
Aufnahme 18
Aufnahmeliste 19
USB Anschluss 20
USB Media Player 21
Foto 22
Musik 23
Filme 24
Unterstützte Formate 26
Einstellungen
Programm - Sender bearbeiten 27
Bildeinstellung 30
Sendersuche 31
Zeit 32
Optionen 33
System 34
USB 35
PVR Einstellung 36
Formatieren 37
Problemlösung 38
Spezifikation 39
Gewährleistungsbedingungen 40
Deutsch
DE-3
Sicherheitshinweise
Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an
Deutsch
Bedienungsanleitung
1. Folgen Sie den Sicherheitshin
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
Stromversorgung
1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden.
3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVB-T Empfänger könnte beschä-
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf
6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Ste-
7. Das Gerät hat einen Überladungsschutz. Sollte
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit
9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkrei-
10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies
einigen freiliegenden Bauteilen im Inneren des Gerätes hin.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt
werden sollten.
Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse
B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert,
kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder
Ausschalten des Gerätes kommen.
weisen und Instruktionen dieses Handbuches.
digt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große
Belastungen des Kabels, insbesondere an Buchsen und Steckern.
cker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor
einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt
auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.
unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies
verhindert Schäden aufgrund von Blitzschlägen.
sen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten,
da der Kontakt mit solchen Leitungen tödlich enden kann.
zu Bränden oder elektrischen Schocks führen kann.
DE-4
Sicherheitshinweise
11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen
Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
12. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
13. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem
feuchten Tuch gereinigt werden.
Verwendung
1. Empfang von digitalen Programmen via Antenne (DVB-T).
2. Aufnahme von DVB-T Sendungen auf USB Speicher.
3. Abspielen von Aufnahmen
4. Abspielen von unterstützten Video-, Bild- und Musikdateien
Aufstellung
1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder
Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
3. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem
Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den
Bildschirmschoner oder schalten Sie das Gerät aus.
4. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längerer Benutzung
zu Schäden am Bildschirm führen.
5. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies
könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
6. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät
länger nicht nutzen.
7. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese
müssen immer frei gehalten werden.
8. Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert
werden.
9. Vermeiden Sie Hitzestau am Gerät.
10. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
11. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
12. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies
beeinträchtigt die Funktion und könnte zu Schädigungen führen.
USB
Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.
Deutsch
DE-5
Sicherheitshinweise
Antenne
Der DVB-T Empfänger wird an eine Antenne angeschlossen.
1. Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte das Gerät
vorher aus und ziehen Sie den Netzstecker aus der Steckdose. Andernfalls könnte es zu
Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,
Deutsch
dass diese entsprechend der Vorschriften geerdet ist.
Servicefall
1. Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie
dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktio-
niert.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwan-
3. Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder
4. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnum-
5. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaret-
tenrauch
Kontakt mit
Per Telefon: 04161 800 24 24 (Mo.-Fr., 11.00Uhr bis 17.00Uhr)
Per eMail:support@ersservice.de
kungen aufweist.
Feuer und anderen Pannen führen.
mern.
werden nicht im Rahmen der Gewährleistung behoben.
dem Xoro-Kundendienst aufnehmen
ERS GmbH Elektronik Repair Service
Weidegrund 3
21614 Buxtehude
Deutschland
Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.
Bitte beachten Sie auch die Hinweise zur Fehlerbehebung am Ende des Handbuchs.
DE-6
Recycling und Umwelt
Wiederverwertung von Elektrogeräte
Das Produkt wurde mit hochwertigen Materialien und Komponenten hergestellt, diese
recyclingfähig sind und können wiederverwendet werden. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der
Europäischen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie nicht mit dem
normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie
recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Der Grüne Punkt
Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe
an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Batterien
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
Bitte entsorgen Sie Batterien nicht im Hausmüll.
Deutsch
DE-7
Zubehör / Eigenschaften
Lieferumfang
Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:
Deutsch
Hinweise:
x Das Gerät darf nur mit dem original Zubehör verwendet werden.
x Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen,
wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.
Eigenschaften
x HD DVB-T Empfänger für hoch auflösendes, digitales Antennenfernsehen (MPEG2,
MPEG4 h.264)
x HDMI Schnittstelle
x Electronic Programm Guide (EPG) und Videotext
x USB Anschluss
x PVR Ready, nimmt DVB-T Sendungen auf USB Speicher
x HD USB Media Player zur Wiedergabe von Film-, Musik und Videodateien
x RGB Videoausgabe bei SCART
x Geringer Energieverbrauch
Standardeinstellungen
x HRT 7515
x Fernbedienung
x Bedienungsanleitung
x Netzteil
OSD Sprache Englisch
Seitenverhältnis AUTO
Videoausgang: HDMI (720p/50Hz), SCART (RGB, PAL)
DE-8
Bedienelemente
Vorderseite
1) IR Empfänger für Fernbedienungssignale
2) LED Grün: Eingeschaltet, Rot: Bereitschaftsbetrieb (Stand By)
3) USB Anschluss für USB Speichergeräte
Rückseite
1 2 3
Deutsch
RF IN Antenneneingang
RF OUT Antennenausgang
COAXIAL Digitaler Audio-Ausgang (S/PDIF elektrisch)
HDMI HDMI Ausgang
R/L Analoger Audio-Ausgang (Stereo, 2,5mm Klinkenstecker)
TV SCART Ausgang
5V Anschluss für das mitgelieferte Netzteil
Hinweise:
x Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz
getrennt ist.
x Lesen Sie bitte auf Seite 31 nach, wie Sie die Versorgungsspannung für eine aktive Anten-
ne ohne eigenes Netzteil einschalten.
DE-9
Fernbedienung
Einlegen der Batterie und Operationsradius
1. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf
die richtige Polarität (+/-).
2. Schieben Sie die Batterieklappe wieder auf
(Abbildung).
3. Richten Sie die Fernbedienung immer auf das
Deutsch
Sensorfeld (IR) des Gerätes.
4. Die Entfernung zu dem Gerät sollte nicht mehr
als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
5. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät eine längere
Zeit nicht benutzen.
Hinweise:
1. Entfernen und erneuern Sie alte Batterien. Diese könnten auslaufen und die Fernbedienung
beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt
mit der Flüssigkeit.
3. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
4. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einem Arzt aufsuchen.
DE-10
Fernbedienung
XX
XX
X
Bereich 1
POWER (Gerät Ein-/Ausschalten)
SUB/SWP (Untertitel aufrufen)
LANG (Tonspuren wechseln)
MUTE (Ton aus-/einschalten)
EPG (Elektronische Programmzeitschrift aufrufen)
GOTO (Zu einer bestimmten Wiedergabezeit springen)
PAGE +/- (Seitenweise Listen blättern)
1
TTX (Videotext einblenden)
REPEAT (Wiederholungsmodus bei Wiedergabe ändern)
Bereich 2
MENU (Hauptmenü einblenden)
CH+/CH- (Programme umschalten, Menüauswahl hoch/
runter)
EXIT (Menü verlassen, zum höheren Menü wechseln)
VOL+/VOL- (Lautstärke ändern, Menüauswahl rechts/
2
links)
FAV (Favoritenlisten einblenden)
TV/RRADIO (Umschalten zwischen TV- und Radio Mo-
dus)
OK (Auswahl bestätigen, Senderliste anzeigen)
Bereich 3
Zifferntasten (0-9, Zahleneingabe)
RECALL (vorherigen Programmplatz aufrufen, zum höhe-
ren Verzeichnis wechseln)
3
INFO (Informationen anzeigen, A-B Wiederholung)
Bereich 4
WWX
IWWX
|| (Pause)
(Wiedergabe stoppen)
(Aufnahme)
4
PVR (PVR-Aufnahmen anzeigen, rote Ta s te )
V-FORMAT (HDMI Auflösung ändern, grüne Ta s te )
ASPECT (Seitenverhältnis ändern, gelbe Ta st e )
TIMER (Timer-Liste anzeigen, blaue Ta st e )
(Bildsuchlauf rückwärts/vorwärts)
I (Vorherige/Nächste Datei)
(Wiedergabe starten)
Deutsch
Hinweis:
Die Funktion einiger Tasten steht nur dann zur Verfügung,
wenn der entsprechende Betriebsmodus vorher aktiviert wurde. Beispiel: Die GOTO Funktion oder die REPEAT Funktion
stehen nur dann zur Verfügung, wenn der Media Player aktiviert wurde. Beachten Sie dazu die weiteren Beschreibungen
im Handbuch und die Hinweise auf dem Bildschirm.
DE-11
Verbindung
Zu einem Fernseher und der Antenne
Allgemeine Informationen:
x Stellen Sie sicher, das das Gerät ausgeschaltet und
von dem Stromnetz getrennt ist.
x Lesen Sie die Bedienungsanleitung des Fernsehers
und beachten Sie dort die Sicherheitshinweise.
x Achten Sie auf eine sorgfältigen Anschluss der Steck-
Deutsch
verbindungen.
x Bitte achten Sie auf die Einstellungen bei der Video-
ausgabe.
Verbinden zu einem TV Fernsehgerät und einer Antenne
Der HRT 7515 kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCARTEingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang
des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.
HDMI: Verbinden Sie den HDMI Anschluss des HRT 7515 mit einem freien HDMI-
Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie
den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.R. nicht
den HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung
wird ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Recei vers.
SCART: Verbinden Sie den TV SCART Anschluss des HRT 7515 mit einem freien
SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.R. automatisch auf
den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht
der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den
SCART Eingang aufrufen. Für die Verbindung wird ein SCART Kabel
(vollbeschaltet) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.
automatisch auf
x Verbinden Sie das Antennenkabel mit dem Antenneneingang (RF IN) des HRT 7515.
x Verbinden zunächst das Netzteil mit dem HRT 7515, anschließend stecken Sie das Netzteil
in eine Steckdose.
x Schalten Sie den DVB-T Empfänger und den Fernseher ein.
x Wählen Sie am Fernsehgerät den entsprechenden Eingang (SCART oder HDMI)
Hinweis:
Der HRT 7515 enthält einen so genannten „Loop through“ Antennenausgang (RF OUT). Damit
können Sie von dem DVB-T Empfänger weitere DVB-T Empfangsgeräte anschließen.
DE-12
Verbindung
Zu einem externen Soundsystem
Sie haben die Möglichkeit, die Audiosignale zu Ihrem externen Decoder oder Verstärker zu übertragen. Dazu können Sie den S/PDIF- (Koaxial, Digital Audio) oder den R/L- (analoger Stereo-Ton)
Anschluss benutzen.
Herstellen der Verbindung:
1. Schalten Sie alle Geräte aus.
2. Trennen Sie die Geräte von dem Stromnetz.
3. Verbinden Sie den HRT 7515 mit einem koaxialen Kabel für S/PDIF-Signale oder einem
Kabel für analoge Audio-Signale (z.B. 2,5mm Klinkenstecker auf Stereo-Cinch) mit Ihrem
externen Decoder oder Verstärker.
4. Schalten Sie beide Geräte an.
5. Aktivieren Sie bei dem externen Decoder oder Verstärker den entsprechenden Eingang.
Hinweise:
x Die Kabel sind nicht Teil des Lieferumfangs.
x Auf Seite 33 wird beschrieben, wie Sie das Ausgabeformat (Stereo oder Raumklang) des
digitalen Ausgangs festlegen.
x Nur einige TV-Programme übertragen digitalen Raumklang
x Drücken Sie die LANG Taste, um verfügbare Tonspuren anzuzeigen.
Deutsch
DE-13
Erstinstallation
Bei der ersten Inbetriebnahme des HRT 7515 erscheint auf dem TV-Bildschirm das Installationsmenü. Dieses Menü enthält drei Optionen:
1. OSD Sprache (OSD Language)
2. Land (Country)
3. Sendersuche
Deutsch
Mit den Pfeiltasten CH+/CH- / können Sie
zwischen den Menüpunkten wechseln. Wenn
ein Menüpunkt farblich hinterlegt ist, können Sie
diesen mit den Tasten VOL+/VOL- / anpas-
sen.
OSD Sprache (OSD Language)
Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.
Im deutschen Teil dieser Bedienungsanleitung beziehen sich Texte und Abbildungen auf die deutsche OSD Sprache
Land (Country)
Wählen Sie aus, in welchem Land Sie den DVB-T Receiver betreiben wollen
Sendersuche
Starten Sie die Sendersuche mit der OK Taste.
Das Gerät wechselt das Bild und zeigt den Fortschritt des Suchlaufes.
Die gefundenen TV Sender und Radio-Sender
werden in die TV und Radio Liste gespeichert.
Das Gerät wechselt automatisch in den ersten
TV Sender.
Achtung: In Deutschland werden in den meisten
Gebieten keine DVB-T Radiosender übertragen!
DE-14
Tägliche Bedienung
Wichtige Tasten und deren Funktionen
Senderliste
Rufen Sie die Senderliste durch das Drücken der OK
Taste auf. Bedienung der Senderliste:
/ Vorheriger bzw. nächster Sender
PAGE-/PAGE+ Vorherige bzw. nächste Seite der Sender- liste
OK Aktivieren des ausgewählten Senders
EXIT Beenden der Senderliste
Untertitel
Wenn Sie zu einem TV Programm Untertitel angezeigt haben
möchten, drücken Sie die SUB-T Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.
Hinweis:
In Deutschland werden häufig keine Untertitel bei DVB-T übertragen.
Tonspur/Sprache wechseln
Nach dem Drücken der LANG Taste wird eine Liste mit verfügbaren Tonspuren angezeigt. Einige Sender übertragen Tonspuren in
unterschiedlichen Sprache oder in unterschiedlichen Tonformaten
(Stereo/Raumklang). Wählen Sie mit den Tasten / eine der
verfügbaren Tonspuren aus und bestätigen Sie Ihre Auswahl mit
OK.
Seitenverhältnis
Sie haben während des Fernsehens die Möglichkeit das Seitenverhältnis des Bildes zu ändern.
Drücken Sie dazu die ASPECT Taste auf der Fernbedienung und das Seitenverhältnis ändert sich
mit jedem Tastendruck. Beachten Sie zu den Seitenverhältnissen auch Seite 30.
Deutsch
DE-15
Tägliche Bedienung
Wichtige Tasten und deren Funktionen
Informationen anzeigen
Wenn Sie die INFO Taste drücken, erhalten Sie eine
Vielzahl von Information. Bei dem ersten Drücken der
INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktuelles TV Programm, nächstes TV Programm
usw.
Deutsch
Erneutes Drücken der INFO Taste zeigt weitere Information des aktuellen TV Programms an. Daneben finden
Sie die Informationen zu der Frequenz, Bandbreite des
TV Senders und dem Parameter „Qualität“.
Videotext
Videotext aktivieren Sie über die TTX Taste. Navigation
im Videotextfenster:
x Zifferntasten (0-9) zur direkten Eingabe der Vi-
deotextseite
x / Blättern zwischen Unterseiten
x Die Funktion der Farbtasten ROT, GRÜN, BLAU
und GELB wird am unteren Bildschirmrand eingeblendet
x EXIT beendet den Videotext
Lautstärke
Mit den Tasten / (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-T Empfänger.
Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream
(RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke des
SPDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.
TV / Radio
Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.
Senderwechsel
Mit den Tasten (CH+)/ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.
Auflösung
Sie haben während des Fernsehens die Möglichkeit die Auflösung des HDMI Ausgangs zu ändern.
Drücken Sie dazu die V-FORMAT Taste auf der Fernbedienung und die Auflösung ändert sich mit
jedem Tastendruck. Beachten Sie zu der HDMI-Auflösung auch Seite 33.
DE-16
Tägliche Bedienung
Wichtige Tasten und deren Funktionen
EPG
Drücken Sie die EPG Taste, der elektronische
Programmführer wird aktiviert. Folgende Abbildung erscheint auf dem Bildschirm:
Das EPG Fenster ist wie folgt aufgeteilt:
Links Oben
Rechts Oben
Rechts
Unten
Die Bedienung erfolgt mit den Tasten:
OK Markiertes TV Programm wird in die Timerprogrammierung übernommen
INFO Zeigt die Timer-Liste an
/ Vorherige bzw. nächste TV Sendung
/ Wechsel des TV Kanals
EXIT Beenden des EPG Fensters
Favoriten
Wenn Sie Favoriten eingerichtet haben, können Sie mit der
FAV Taste auf der Fernbedienung direkt auf die Favoritenlisten zugreifen. Die Bedienung innerhalb der Favoritenlisten
sieht wie folgt aus:
/ Sender auswählen
/ Favoritenliste auswählen
OK Ausgewählten Sender aufrufen
EXIT Beenden der Favoritenlisteanzeige
Hinweis:
Das Einrichten von Favoritensendern wird auf Seite 29 beschrieben.
Senderliste, Wechsel mit den / Tasten
Aktuelles Datum und aktuelle Uhrzeit
Kurzinformation zu dem markierten Programm
Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.
Deutsch
DE-17
USB Rekorder
Timerprogrammierung
Wenn Sie in der EPG Anzeige die OK Taste bei einer
markierten Sendung gedrückt haben, wird diese Sendung
in die Timerprogrammierung übernommen. Die Informationen wie Sender, Datum und Uhrzeit werden automatisch
aus dem EPG übernommen.
Deutsch
Es ist in der Regel ratsam, die Startzeit und Endzeit um
einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sendungen selten pünktlich beginnen. Weitere Parameter sind
Wiederholung und Mode. Die Option Wiederholung definiert ob eine Sendung einmalig oder regelmäßig aufgenommen werden soll. Die Option Mode muss für eine Aufnahme auf RECORD belassen werden. Zum Speichern
drücken Sie die Taste OK. Die nun programmierte Sendung erschient in der Timerprogrammliste.
Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmaliges Drücken dieser Taste blendet
schließlich auch das EPG Fenster aus.
Hinweis:
x Vergessen Sie nicht, einen USB Speicher anzuschließen (siehe Seite 20).
x Einstellung Mode: Wählen Sie RECORD, wenn eine Aufnahme auf einem USB-Gerät erfol-
gen soll. Wählen Sie VIEW, wenn sich der Receiver zur eingestellten Startzeit einschalten
soll, ohne eine Aufnahme durchzuführen.
Aufnahme
Wenn Sie das aktuelle TV Programm aufnehmen möchten, schließen zuerst einen USB Speicher
am USB Anschluss an und drücken Sie dann die Taste. Durch mehrfaches Drücken der Taste
können Sie eine Zeit vorgeben, nach der die Aufnahme automatisch beendet werden soll. Manuell
beenden können Sie die Aufnahme durch das Drücken der Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.
Aufnahmeprogrammierung
Sie haben die Möglichkeit während des Fernsehens eine
Aufnahme zu programmieren. Drücken Sie dazu die
BLAUE Taste und die Timer-Liste erscheint auf dem
Bildschirm.
Drücken Sie die ROTE Taste, es erscheint ein Einstellungsfenster (Timer Neu) mit allen relevanten Optionen
(siehe oben).
Hinweise zum USB-Anschluss: Seite 20
DE-18
USB Rekorder
Aufnahmeliste
Die aufgenommenen Sendungen können Sie über die PVR Taste direkt erreichen. Alle bisherigen
Aufnahmen werden dort angezeigt.
Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:
/ Wechsel zur vorherigen bzw. nächsten Aufnahme
OK Startet die Wiedergabe im Vorschaufenster
ROT Wechsel zwischen Vorschau- und Vollbild-Anzeige
GRÜN Aufnahme umbenennen
GELB Aufnahme löschen
Datei wiedergeben
Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:
Schneller Vorlauf
Schneller Rücklauf
|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort
EXIT/STOP Beenden der Wiedergabe, wechseln zu der Aufnahmeliste
Deutsch
DE-19
USB Rekorder
Datei umbenennen
Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die
GRÜNE Taste, auf dem Bildschirm erscheint eine OSD Tastatur. Wählen Sie mit Hilfe der Navigationstasten /// die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden
Buchstaben mit der OK Taste.
Deutsch
Ist der neue Name fertig, dann navigieren Sie zu dem OK-Feld und drücken Sie die OK Taste. Die
Datei wird umbenannt.
Aufnahme löschen
Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die GELBE Taste drücken, dann
können Sie die entsprechende Datei von dem USB Speicher löschen. Die ausgewählte Datei wird
jetzt mit einem „Häkchen“ markiert. Rücken Sie jetzt die OK Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste und die Datei wird von dem USB Speicher gelöscht.
USB Anschluss
Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. Der Receiver benötigt evtl. etwas Zeit, bis der
USB-Stick vollständig eingelesen und betriebsbereit ist.
Entnehmen Sie den USB Stick erst dann, wenn alle Aufnahmen oder Wiedergaben beendet sind
Hinweise:
x Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entspre-
chenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB
Speichergerät nicht vom HRT 7515 erkannt werden, probieren Sie bitte einen anderen
USB-Speicher aus.
x USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-
Spezifikationen und dürfen nicht mit dem HRT 7515 verbunden werden.
x USB Speicher bis 320GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität
zum HRT 7515 nicht unter allen Umständen garantiert werden.
x Es werden nur FAT-, FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit
einem anderen Dateisystem formatiert ist, dann wird dieses nicht erkannt.
x Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt
wird.
DE-20
USB Media Player
Wenn Sie Bilder, Musik oder Filme von Speicher
abspielen möchten, rufen Sie dazu den USB Media
Player des Gerätes auf. Schließen Sie zuerst den
USB Speicher an und drücken Sie die MENU Taste.
Drücken Sie so oft die / Tasten, bis das Menü
USB angezeigt wird. Drücken Sie die / Taste bis
die Option USB Media Player hervorgehoben wird.
Bestätigen Sie mit der OK Taste die Auswahl.
Während des Fernsehens können Sie den Media
Player auch durch einen Druck auf die Taste STOP aufrufen.
Der Media Player startet mit folgenden Öffnungsbildschirm. Sie sehen in diesem die vier Auswahlmöglichkeiten. Diese sind:
x Musik
x Foto
x Film
x PVR
Wechseln Sie zwischen den einzelnen Option mit den / Tasten und bestätigen Sie die Auswahl
mit der OK Taste.
Deutsch
DE-21
USB Media Player
Foto
Foto
Wenn Sie Fotos mit dem HRT 7515 anzeigen möchten, schließen Sie einen USB Speicher an und rufen
Sie den Menüpunkt Foto auf.
Nach erfolgreichen Auslesen des USB Speichers
Deutsch
wird im Dateibrowser die Verzeichnisstruktur angezeigt. Wählen Sie mit den / Tasten den entsprechenden Ordner aus und öffnen Sie diesen mit der
OK Taste.
Befinden sich in diesem Ordner Bildatein, so werden
diese in dem Dateibrowser aufgelistet und das erste
Bild auf der rechten Seite als Vorschaubild dargestellt.
Funktionen der Tasten
OK Anzeige des Bildes in Vollbild
PLAY () Starten der Diavorführung aller Bilder in diesem Ordner
/ Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner
RECALL Navigation zu dem über geordneten Ordner
EXIT Rückkehr ins Multimedia Menü
Vorschau-Anzeige
Die Mosaikübersicht hat eine ähnliche Funktionsweise wie
der Dateibrowser:
/ Wechsel zum oberen bzw. unteren Bild
/ Wechsel zum vorherigen bzw. nächsten Bild
OK Startet die Wiedergabe des Bildes
EXIT Beendet die Vorschaubildanzeige und wech-
selt direkt ins Hauptmenü zurück
Wiedergabe
Starten Sie die Wiedergabe in der Diavorführung mit der PLAY Taste. Die Diavorführung läuft
entsprechend den Foto-Einstellungen im USB Menü ab. Folgende Operationen stehen Ihnen zur
Verfügung:
| Anzeige des nächsten Bildes
| Anzeige des vorherigen Bildes
ROT Vergrößern bzw. Verkleinern des Bildes
GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn
GELB Rotation des Bild um 90° im Uhrzeigersinn
INFO Information des Bildes mit Dateiname, Auflösung und Größe der Datei
RECALL/EXIT Beenden der Wiedergabe und Rückkehr zum Dateibrowser
DE-22
USB Media Player
Foto
Musikwiedergabe während der Bildanzeige
Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück auswählen und dann zu den Bildern wechseln.
Unterstützte Formate
Folgende Formate werden unterstützt:
x JPEG Format (Base line: max. 15360 x 8640, Progressiv: 1024x768)
x BMP Format (max. 9600 x 6400)
x PNG Format (max. 9600 x 6400)
Hinweis: Das Darstellen von Fotos mit max. Auflösung kann viel Zeit in Anspruch nehmen!
Musik
Wenn Sie Musikdateien mit dem HRT 7515 abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den
Menüpunkt Musik auf.
Nach erfolgreichen Auslesen des USB Speichers wird im
Dateibrowser die Verzeichnisstruktur angezeigt. Wählen Sie
mit den / Tasten den entsprechenden Ordner aus und
aktivieren Sie diesen mit der OK Taste.
Befinden sich in diesem Ordner Musikdateien, so werden diese in dem Dateibrowser aufgelistet.
Funktionen der Tasten
OK / PLAY () Abspielen des ausgewählten Musikstückes
STOP Beendet die Musikwiedergabe
| Wechsel zum nächsten Musikstück
| Wechsel zum vorherigen Musikstück
|| / PAUSE Unterbricht die Musikwiedergabe
/ Wechsel zum vorherigen bzw. nächsten Musikdatei
RECALL Navigation zu dem über geordneten Ordner
EXIT Rückkehr ins Multimedia Menü
Schneller Vorlauf bzw. Rücklauf
Wenn Sie während der Musikwiedergabe die >> oder die << Taste drücken, dann starten Sie den
schnellen Vorlauf bzw. schneller Rücklauf. Jedes Drücken der Taste erhöht die Geschwindigkeit.
Deutsch
DE-23
USB Media Player
Musik
.
Unterstützte Formate
Der HRT 7515 unterstützt folgende Parameter bei den Musikdateien:
Format: MP3, AAC
Sampling Frequenz: 32 - 48 kHz (MP3) , 8 - 48 kHz (AAC)
Deutsch
Bitrate: 32 bis 320 kb/s (MP3) , 24 bis 320 kb/s (AAC)
Film
Wenn Sie Videodateien mit dem HRT 7515 abspielen möchten, schließen Sie einen USB Speicher
an und rufen Sie den Menüpunkt Film auf.
Bitte beachten Sie die folgenden Regeln:
x Die Auflösung der Filmdateien sollten maximal 1920 x 1080 Pixel betragen.
x Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.
x Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle
dieses „_“ Zeichen.
x Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Stan-
dards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-
14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.
Bitte beachten Sie Seite 26 zu den unterstützten Formaten
Hinweis:
Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Video-Containern und PC Programme zur Erstellung von Dateien kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil einzeln betrachtet unterstützt wird, kann eine Kombination dieser
zu nicht abspielbaren Dateien führen.
DE-24
USB Media Player
Film
Nach erfolgreichen Auslesen des USB Speichers werden die Ordner/Dateien angezeigt. Wählen Sie im Dateibrowser einen Ordner mit Filmdateien / aus,
bestätigen Sie mit der OK Taste. Die Dateien werden
dann im Dateibrowser angezeigt.
Funktionen der Tasten
/ Wechsel zum vorherigen bzw.
nächsten Datei bzw. Ordner
OK Startet die Wiedergabe der Datei
bzw. öffnet den Ordner
RECALL Steuert das übergeordnete Verzeichnis an
ROT Vorschau/Vollbild
EXIT Beendet die Filmwiedergabe und springt direkt ins Hauptmenü zurück
Abspielfunktionen während der Wiedergabe
Wenn Sie eine Datei ausgewählt und diese mit der OK Taste gestartet haben, wird der Film in dem
Vorschaufenster auf der rechten Seite dargestellt. Mit der ROTEN Taste können Sie in den Vollbildmodus wechseln. Eine direkte Wiedergabe in Vollbild erreichen Sie mit der PLAY Taste. Alle Funktionen werden nachstehend kurz aufgelistet.
OK Wiedergabe im Vorschaufenster
Wiedergabe in Vollbild
ROT Wechsel zwischen Vollbild und Vorschaufenster
INFO Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname,
Dateigröße, Auflösung, Bildrate
LANG Wechsel des Tonspur
SUB-T 1x Untertitelauswahl anzeigen, 2x Untertiteleinstellungen ändern
MENU Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster
RECALL Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster
GOTO Sprung zu einem selbst definierten Zeitpunkt
/ Schneller Rücklauf bzw. schneller Vorlauf
| Vorheriger Film
| Nächster Film
|| Unterbricht die Wiedergabe (Pause)
STOP Beendet die Wiedergabe
REPEAT Wiederholungsmodus (Einzelne bzw. alle Dateien in einem Ordner wiederholen)
Wiedergabe fortsetzen
Für einige Dateiformate kann der HRT 7515 die Position speichern, an der Sie beim letzten Abspielen einer Videodatei die Wiedergabe gestoppt haben.
Konnte der HRT 7515 die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten
der Wiedergabe am oberen Bildschirmrand die Auswahl Fortsetzen/[EXIT]: Abbrechen an.
x Fortsetzen: Die Wiedergabe an der gespeicherten Position fortsetzen.
x [EXIT]: Abbrechen: Wiedergabe am Anfang der Datei starten.
Die Auswahl zwischen den Optionen erfolgt mit den Taste /, bestätigen Sie Ihre Auswahl mit
OK.
Deutsch
DE-25
Unterstützte Formate
Endung Container Video
mpg, mpeg MPG,
Deutsch
Ts, trp, m2ts MPEG2-TS,
MPEG
H264-TS
USB Media Player
Codec
Mpeg 1,2 1920x 1080/30P MP2,MP3,
MPEG2,
H.264
Max. Auflösung Audio
Codec
AC3,LPCM
1920x 1080/30P MP2,MP3,
AC3,AAC
Profil
Main
Main
vob MPEG2-PS MPEG2 720x576/30P MP2,MP3,
MP4 AVI, MP4 MPEG4,
mkv MKV H.264,
avi AVI
(1.0,2.0),
DMF0,1,2
Xvid 1.00,
Xvid 1.01,
Xvid1.02,
Xvid 1.03,
Xvid 1.10beta 1/2,
H.264
MPEG
1,2,4
MPEG2,
MPEG4
Xvid 1.00,
Xvid 1.01,
Xvid 1.02,
Xvid 1.03,
Xvid 1.10beta1/2
H.264
1920x1080/30P MP3, AAC H264: Main Profile
1920x1080/30P MP2,MP3,
1920x1080/30P MP2,MP3,
AC3,LPCM
AC3,AAC
AC3,AAC
Main
and High Profile
@Level 4.0
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5
H264: Main Profile
and High Profile @
Level 4.0
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5
MPEG2: Main Profile
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5
Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 20Mbit/sec. Seitenverhältnis: 4/3, 16/9
Irrtum und technische Änderungen vorbehalten.
DE-26
Einstellungen
Das Hauptmenü des DVB-T Empfängers rufen
Sie über die MENU Taste auf. :
Programm
Das Menü Programm enthält die Untermenüs
Sender bearbeiten, EPG, Sortieren und LCN.
Sender bearbeiten
Mit dem Untermenü haben Sie die Möglichkeit
die gefundenen Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten. Sie erhalten nur dann Zugang zu diesem Menü, wenn Sie
bei der Passwortabfrage das richtige Passwort eingeben (Standard: 0 0 0 0 0 0, Siehe Seite 34).
Folgende Werkzeuge stehen Ihnen zur Verfügung:
x Bewegen
x Überspringen
x Verriegeln
x Löschen
x Favorit
x Umbenennen
Wenn Sie die Programmbearbeitung verlassen,
dann werden die Änderungen gespeichert.
Deutsch
DE-27
Einstellungen
Programm
Bewegen mit /
x Wählen Sie mit den Tasten / einen Sender aus, das Sie auf eine andere Programm-
nummer verschieben wollen.
x Drücken Sie die ROTE Taste, der Sender wird für das Verschieben markiert.
Deutsch
x Wählen Sie mit den Tasten / den Platz aus, zu dem Sie den markierten Sender ver-
schieben wollen.
x Drücken Sie die OK, der Sender wird bei dem gewählten Platz in die Senderliste eingefügt.
Überspringen
Sender, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH+/übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.
x Wählen Sie mit den Tasten / einen Sender aus, den Sie "überspringen" möchten.
x Drücken Sie die GRÜNE Taste, der Sender wird für das Überspringen markiert.
x Drücken Sie erneut die GRÜNE Taste, das um "Überspringen" aufzuheben.
Sperren (Verriegeln)
Der Receiver fragt nach dem Passwort, bevor ein gesperrter Sender angeschaut werden kann.
x Wählen Sie mit den Tasten / einen Sender aus, den Sie sperren möchten.
x Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert.
x Drücken Sie erneut die GELBE Taste, das um die Sperrung aufzuheben.
Löschen
x Wählen Sie mit den Tasten / einen Sender aus, den Sie löschen möchten.
x Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage wird angezeigt.
x Drücken Sie die OK, der markierte Sender wird gelöscht
DE-28
Einstellungen
Programm
Favorit
Sie können Ihre bevorzugten Sender zu Favoritenlisten hinzufügen.
x Wählen Sie mit den Tasten / ein Programm aus, das Sie zu einer Favoritenliste hinzu-
fügen wollen.
x Drücken Sie die FAV Taste, die verfügbaren Favoritenlisten werden aufgelistet.
x Wählen Sie mit den Tasten / die Favoritengruppe aus, zu der Sie das im ersten Schritt
gewählte Programm hinzufügen wollen. Drücken Sie zum Hinzufügen die Taste OK.
x Möchten Sie das im ersten Schritt gewählte Programm mehreren Gruppen hinzufügen,
wählen Sie mit den Tasten / weitere Favoritengruppen aus und fügen Sie das Programm mit der Taste OK hinzu. Der Eintrag Ausschalten löscht das gewählte Programm
aus allen Favoritenlisten.
x Wenn Sie das gewählte Programm allen gewünschten Favoritenlisten hinzugefügt haben,
blenden Sie die Favoritenliste mit der Taste EXIT aus.
Hinweis:
Sender, die zu Favoritenlisten hinzugefügt wurden, werden in den Senderlisten mit einem Sternsymbol markiert
Sender umbenennen
Wählen Sie mit den / Tasten den gewünschten TV Sender aus und drücken Sie die RECALL
Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten /// die
Buchstaben aus und bestätigen Sie den Buchstaben mit der OK Taste. Ist der neue Sendername
komplett, dann navigieren Sie zu dem OK-Feld und drücken Sie dort die OK Taste. Der Sender
erhält dann den neuen Namen.
Sortieren
Mit dieser Option können Sie die Sender nach den Vorgaben (LCN, ONID, Name usw.) innerhalb
der Liste sortieren. Die vorherige Sortierung geht dabei verloren.
LCN (Logische Kanalnummerierung)
Mit dieser Option können Sie die logischen Kanalnummern anzeigen lassen. In Deutschland werden diese Informationen nicht mit dem DVB-T Datenstrom übertragen, so dass diese Option in
Deutschland ohne Wirkung bleibt. Mit den / Taste können Sie die Option aktivieren oder deaktivieren.
Deutsch
DE-29
Einstellungen
Bildeinstellung
Das Menü Bild enthält die Optionen für:
x Seitenverhältnis
x Auflösung (HDMI)
x Farbsystem/V-Frequenz
x Signalart (SCART)
Deutsch
Seitenverhältnis
Die Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.
x AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte werden ggf. bildschirmfüllend
x 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden
x 4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unver-
x 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden
x 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden Bildschirmfüllend und
Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Seitenverhältnissen umschalten.
Auflösung
Hier definieren Sie die Auflösung, die über dem HDMI ausgegeben wird. Die Optionen sind:
x 576i (PAL) / 480i (NTSC)
x 576p (PAL) / 480p (NTSC)
x 720p
x 1080i/1080p
Hinweis:
Bitte beachten Sie das Handbuch ihres Fernsehers bzgl. der richtigen Auflösung
Farbsystem/V-Frequenz
Bestimmt das Farbsystem für den SCART Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI Ausgang (50Hz oder 60Hz)
Signalart (SCART)
Mit dieser Option legen Sie fest, welche Signalart an der SCART-Buchse verfügbar ist. RGB bietet
i.d.r. die beste Bildqualität. Beachten Sie auch das Handbuch ihres Fernsehers.
aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen)
nach Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)
zerrt aber ggf. mit "schwarzen Balken" dargestellt.)
unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)
unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt.
Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren)
DE-30
Einstellungen
Kanalsuche
Das Menü Kanalsuche enthält folgende Einstellungen:
x Auto-Sendersuchlauf
x Manueller Suchlauf
x Land
x Stromversorgung für aktive Ant.
Auto-Sendersuchlauf
Bei Aktivierung dieser Option startet die automatische Suche von selbst. Die Parameter Sprache
und Land werden aus den vorgegebenen Einstellungen entnommen. Bitte lesen Sie ab Seite 14 in
dieser Anleitung.
Manueller Suchlauf
Falls bei der Suche ein Sender oder mehrere
Sender nicht gefunden wurden, dann haben Sie
die Möglichkeit einen manuellen Suchlauf zu
starten.
1. Mit den / Tasten wählen Sie den Kanal (Frequenzkanal), welchen Sie nach Sendern
durchsuchen wollen.
2. Die Anzeige "Qualität" zeigt die Empfangsqualität des gewählten Kanals an. Wird eine geringe Qualität angezeigt, ist der Empfang für einen erfolgreichen Sendersuchlauf ggf. nicht
ausreichend.
3. Starten Sie den manuellen Suchlauf, in dem Sie die OK Taste drücken.
4. Jetzt wechselt das Fenster zu dem Suchlauf und die Suchergebnisse werden angezeigt.
Land
Wählen Sie aus, in welchem Land Sie den DVB-T Receiver betreiben wollen
.
Stromversorgung für aktive Ant.
Verwenden Sie eine Antenne, die eine Stromversorgung über das Antennenkabel benötigt, aktivieren Sie bitte diese Funktion.
Deutsch
DE-31
Einstellungen
Zeiteinstellung
Die Zeiteinstellung enthält folgende Optionen:
x Zeitzoneneinstellung
x Land Region
x Zeitzone
Deutsch
x EuP Auto-Stand By
Der HRT 7515 stellt seine Uhr automatisch,
sobald ein DVB-T Sender empfangen wird. Damit der Receiver die Uhrzeit korrekt berechnen
kann, muss die richtige Zeitzone eingestellt werden.
Zeitzoneneinstellung
Auto Der HRT 7515 bestimmt die Zeitzone auf Grundlage des eingestellten
Landes (siehe Seite 31) selbst.
Manuell Sie können die Zone selbst festlegen.
Land Region
Wenn "Zeitzoneneinstellung: Auto" eingestellt ist, wird hier die Stadt bzw. das Land angezeigt,
das der Receiver für seine Bestimmung der Zeitzone zu Grunde legt. Diese Einstellungen kann
nicht verändert werden.
Zeitzone
Wenn "Zeitzoneneinstellung: Manuell" eingestellt ist, können Sie hier die Zeitzone festlegen. Für
Deutschland ist es MGZ +1.
EuP Auto Stand By
Energiesparen nach Vorgabe einer EU-Richtlinie. Der Receiver schaltet nach der ausgewählten Zeit
ab, wenn keine Benutzeraktivität (drücken von Tasten usw.) festgestellt wird.
DE-32
Einstellungen
Optionen
Das Menü Optionen enthält die Einstellungen für:
x OSD Sprache
x Untertitel Sprache
x Audio Sprache
x Digital Audio Ausgabe
OSD Sprache
Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.
Untertitel Sprache
Wählen Sie die bevorzugte Sprache für Untertitel.
Hinweis:
Viele Sender übertragen keine Untertitel.
Audio Sprache
Wählen Sie die bevorzugte Sprache für Tonspuren.
Digital Audio
Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAX) und/
oder HDMI Ausgang zur Verfügung steht:
x PCM: digitaler Stereo Ton (HDMI und SPDIF COAX)
x RAW HDMI Aus: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-
x RAW HDMI An: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-
Achtung: Der HRT 7515 kann nur Dolby Digital Raumklang dekodieren und als analoges oder
PCM-Stereo ausgeben. Andere Raumklangformate können ggf. als Bitstream (RAW) über S/PDIF
oder HDMI ausgegeben werden, analoger oder PCM Stereo-Ton steht dann jedoch nicht zu Verfügung.
Bitte benutzen Sie die LANG Taste, um eine ggf. verfügbare Dolby Digital Tonspur eines Fernsehsenders zu wählen.
Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream
(RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke des
S/PDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.
Tonspur verfügt, wird dieses Tonformat über den S/PDIF (COAX) Ausgang ausgegeben.
Über den HDMI-Ausgang steht weiterhin PCM-Stereo zur Verfügung.
Tonspur verfügt, wird dieses Tonformat über den S/PDIF- (COAX) und den HDMI-Ausgang
ausgegeben. Sollten Sie keinen Ton über den Fernseher hören können, wählen Sie bitte
die Einstellung "PCM" oder "RAW HDMI Aus"!
Deutsch
DE-33
Einstellungen
System
Die Systemeinstellungen enthalten die Optionen
für:
x Kindersicherung
x Passwort einrichten
Deutsch
x Auslieferzustand wiederherstellen
x Information
x Software Update
Kindersicherung
In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Fernsehprogramm Bild und Ton
erst nach Eingabe des Kennworts angezeigt werden.
Hinweis: Informationen zu Alterfreigabe von DVB-Programmen werden in Deutschland nicht übertragen.
Passwort ändern
Hier können Sie das Passwort ändern. Nach dem Aktivieren der Option müssen zuerst das alte
Passwort eingeben. Das Standardpasswort ist 0 0 0 0 0 0.
Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier ein neues sechsstellige Passwort ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal das sechsstellige Passwort eingeben.
Falls alle Eingaben richtig sind, wird das neue Passwort sofort übernommen.
Hinweis: Sollten Sie Ihr Passwort vergessen haben, können Sie das Super-Passwort verwenden,
um ein neues Passwort zu vergeben. Super Passwort: 8 8 8 8 8 8
Auslieferzustand wiederherstellen
Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie
die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein.
Hinweis:
Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut
durchführen.
Information
Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.
Software Update
Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Update-Anleitung bereitgestellt.
DE-34
Einstellungen
USB
Das Menü USB enthält die Optionen für:
x USB Media Player
x Foto-Einstellungen
x Untertitel-Einstellungen
x PVR Einstellungen
USB Media Player
Über diese Option gelangen Sie zu dem USB
Media Player (siehe Seite 21 ff).
Foto-Einstellungen
Mit diesen Einstellungen bestimmen Sie, wie
Fotos angezeigt werden.
Dia-Dauer
Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Dia Show angezeigt
wird.
Seitenverhältnis
Bestimmt, wie Bilddateien angezeigt werden
x Beibehalten (Bilder werden unverzerrt
x Verwerfen (Bilder werden an den Bild-
dargestellt)
schirm angepasst, dabei kann es jedoch
zu Verzerrungen kommen)
Deutsch
DE-35
Einstellungen
USB
Untertitel Einstellungen
Diese Einstellungen beziehen sich nur auf die Darstellung der externen Untertitel. Die Optionen
dazu sind:
Untertitelgröße
Bestimmt die Schriftgröße von Untertiteln im Media Player.
Deutsch
Untertitelhintergrund
Legt fest, auf welchem Hintergrund Untertitel im Media Player angezeigt werden.
Untertitelzeichenfarbe
Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.
Formate
Folgende Untertitelformate für externe Untertiteldateien werden unterstützt:
x Micro DVD mit der Endung SUB
x Subrip mit der Endung SRT
x Sami mit der Endung SMI
Bitte achten Sie auf die Notation der Untertiteldatei. Untertitel und Film müssen den gleichen Namen haben, wie z.B.:
x Film.avi
x Film.srt
Sie können auch zwei Sprachen verwenden. Die Notation dazu lautet:
x Film.avi
x Film.ger.srt
x Film.eng.srt
Sollten einige Schriftzeichen nicht korrekt dargestellt werden, speichern Sie bitte Ihre Untertiteldatei
im Format "Unicode" erneut ab.
PVR Einstellungen
Aufnahmegerät
Dieses Menü zeigt Informationen (Größe und Dateisystem) über das angeschlossene USB-Gerät
an.
Sollte das USB Massenspeichergerät über mehrere Partitionen verfügen, können Sie mit der Tasten / zwischen den Verfügbaren Partitionen wählen.
Drücken Sie die Taste OK, um die gewählte Partition für die Aufnahme zu bestimmen.
Die Einstellungen TMS Speicher legt fest, wie viel Speicherplatz max. von der Time Shift Funktion
belegt wird.
DE-36
Einstellungen
USB
. Formatieren
x Wählen Sie in der Zeile "Formatieren" das USB-Gerät bzw. die Partition aus, die Sie forma-
tieren wollen
x Wählen Sie in der Zeile "Dateisystem" das gewünschte Dateisystem aus.
x Bestätigen Sie Ihre Auswahl und die folgende Sicherheitsabfrage mit OK.
Achtung
Beim Formatieren d.h. erstellen eines Dateisystems werden alle Dateien und Verzeichnisse gelöscht, die sich auf dem USB Speichergerät befinden. Formatieren Sie keine Datenträger, auf
denen noch wichtige Dateien gespeichert sind!
Hinweis:
Das Dateisystem FAT32 ist mit nahezu allen Computern und Geräten der Unterhaltungselektronik
kompatibel. Jedoch ist die max. Dateigröße auf 4GB beschränkt. Datenträger die größer als 32GB
sind, werden ineffizient durch FAT32 genutzt.
NTFS kann von einigen Betriebssystem und Geräten der Unterhaltungselektronik nicht gelesen werden. Bei NTFS sind Dateien über 4GB möglich.
Deutsch
DE-37
Problembehebung
Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/MAS:
x Tel.: 04161 800 24 24
x Fax: 04161 800 24 61
x Internet: www.xoro.de/service
Deutsch
Symptom Ursache und Lösung
Kein DVB-T Empfang /
Bildstörungen mit starken Mosaiken oder Artefakten / Eingefrorene
Bilder
Kein Bild / kein farbiges
Fernbedienung arbeitet
nicht
Kein Ton
Audio oder Untertitel
ohne Funktion
Keine Aufnahme oder
schlechte Aufnahme
USB Gerät wird nicht
erkannt
x Kein DVB-T Empfang in Ihrer Gegend.
x Richten Sie die Antenne richtig aus
x Achten Sie auf die Parameter bei der Kanalsuche
x Wiederholen Sie den Suchlauf.
x Kaufen Sie eine leistungsfähige Antenne
x Überprüfen Sie die Verbindung zum TV Fernsehgerät.
x Überprüfen Sie die Videoeinstellungen (Seite 30, V-
FORMAT-Taste Seite 16).
x TV Programm ist verschlüsselt
x Wechseln Sie die Batterien.
x Benutzen Sie die Fernbedienung in der spezifizierten Reich-
weite (max. 5 Meter und 30 °)
x Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsen-
sor.
x Schalten Sie die Stummschaltung ab (MUTE Taste)
x Erhöhen Sie vorsichtig die Lautstärke (VOL +)
x Überprüfen Sie die Verbindung zum TV oder externen Ver-
stärker.
x Beachten Sie Seite 33 für die Einstellungen zum digitalen
Ton.
x Drücken Sie die LANG Taste. Keine weitere Tonspur verfüg-
bar.
x Drücken Sie die SUBTITLE Taste. Oder keine Untertitel
verfügbar.
x Kein USB-Speicher angeschlossen
x Kein freier Speicherplatz auf dem Medium vorhanden
x USB-Gerät ist zu langsam
x Bitte beachten Sie die Hinweise auf Seite 20, USB Anschluss
Gerät zeigt die Falsche
Uhrzeit
Der Receiver geht nach
3 Stunden aus.
Bild ist zu klein oder
verzerrt
DE-38
x Bitte beachten Sie die Hinweise auf Seite 32, Zeitzonenein-
stellung
x Siehe Seite 32, Einstellung EuP Auto-Stand By
x Siehe Seite 30, Seitenverhältnis, ASPECT-Taste
Spezifikationen
Allgemeine Daten
Spannungsversorgung 5V DC, max. 1500mA (Netzteil für den Betrieb an 100-240V AC 50/60Hz im
Lieferumfang enthalten)
Leistungsaufnahme 5W / <0,5W Stand-By
Abmessungen 155x34x90mm
Gewicht 0,26kg (inkl. Fernbedienung)
DVB-T Tuner
Frequenzbereich VHF 174 - 230MHz, UHF 470 - 862MHz
IF Bandbreite 6,7 oder 8 MHz
Modulation QPSK, 16QAM, 64QAM
Impedanz 75Ohm
Video
Videodekodierung MPEG4 AVC/H.264 HP@L4/MPEG 2 MP@HL
Video-Auflösung bis zu 1080p
Seitenverhältnis 4:3, 16:9
Audio Dekoder
Audiodekodierung ISO/IEC 11172 Layer I & II
Audiofrequenz 32, 44.1, 48 KHz
Anschlüsse
Video HDMI, SCART (RGB, FBAS)
Audio S/PDIF (Koaxial), Analog Audio (2,5mm Klinke)
Andere Antenne (Ein-/Ausgang) IEC 169-2, USB 2.0
Media Player
Speichermedien USB Massenspeicher mit FAT32/NTFS
Container AVI, MKV, TS, MPG, MP4, MOV
Video Codecs (1080p) MPEG1, MPEG2, MPEG4 (ASP/H264)
Audio Codecs MPEG, MP3, AAC
Bilder JPEG, BMP, PNG
PVR Ready
Speichermedien USB Massenspeicher mit FAT32/NTFS
Aufnahmeformat mTS-Datei (Auflösung, Video- und Audiokomprimierung entsprechen der
vom TV-Sender übertragenen Qualität)
Weitere Funktionen Time Shift, Timer-Aufnahme
Betriebsbedingungen
Temperatur 0 - 40° C
Feuchtigkeit < 90% (nicht kondensierend)
Hinweis:
Irrtum und technische Änderungen vorbehalten.
Deutsch
DE-39
Gewährleistungsbedingungen
Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die
vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach
ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im
Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseiti-
Deutsch
gung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu
oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.
Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerät einen
eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine
Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre per
Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).
Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.
Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen,
den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batterieauslauf, Fälschung.
Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und
Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war
erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.
Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des
Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund
der Benutzung des Gerätes od
den.
Für eine ordnun
benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/
oder telefonisch (s.u.)
Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie des
Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar
notieren!) an:
MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Kundendienst:
E-Mail: support@ersservice.de
Hotline: 04161 800 24 24
Internet: www.xoro.de
sönlichen Einstellun
gsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen
gen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem
er aufgrund von sogenannter höherer Gewalt oder sonstigen Grün-
DE-40
DE: V1_3
ENG: V1_3
FR:V1_5
FS: 12482
XORO by MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Deutschland
Tel: 04161 800 24 24
www.xoro.de
Loading...
