HRS 8540
Benutzerhandbuch (Deutsch)
Sicherheitshinweise
Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an
einigen freiliegenden Bauteilen im Inneren des Gerätes hin.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt
werden sollten.
Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse
B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert,
kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder
Ausschalten des Gerätes kommen.
Bedienungsanleitung
1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.
Satellitenempfangsanlage
Der Xoro HRS 8540 ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage
vorgesehen.
• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.
• Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!
• Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangs-
problemen kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb einmessen.
• Verwenden Sie hochwertige Antennenkabel.
• Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang
aller aktuellen Satellitensender geeignet. Lassen Sie ein LNB installieren, dass für den Empfang aller Sender geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).
Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.
Sicherheitshinweise
• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
• Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden.
Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem
feuchten Tuch gereinigt werden.
• Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das
Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
• Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden,
vergewissern Sie sich, dass das Gerät wieder sicher funktioniert.
3
Sicherheitshinweise
• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit
unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies
verhindert Schäden aufgrund von Blitzschlägen.
• Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen
angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der
Kontakt mit solchen Leitungen tödlich enden kann.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu
Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen
Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Per-
sonen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen
angebracht werden oder von dem Hersteller bezogen werden.
• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
• Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längerer Benutzung
zu Schäden am Bildschirm führen.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies
könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
• Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese
müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert
werden.
• Vermeiden Sie Hitzestau am Gerät.
• Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies be-
einträchtigt die Funktion und könnte zu Schädigungen führen.
USB Anschluss
Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichermedien (USB
Sticks) an.
Verwendung
Das Gerät ist für die Verwendung in Privathaushalten konzipiert.
Dolby
Hergestellt unter der Lizenz von Dolby Laboratories. Dolby und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories
4
Kundendienst & Umwelt
Servicefall
• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem
Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankun-
• Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder
• Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnum-
• Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaretten-
rauch werden nicht im Rahmen der Gewährleistung behoben.
Kontakt mit dem Xoro-Kundendienst aufnehmen:
Per Telefon: 040 - 77 11 09 17 (Mo-Fr, 11.00Uhr bis 17.00Uhr)
Per eMail:support@ersservice.de
ERS GmbH Elektronik Repair Service
Weidegrund 3
21614 Buxtehude
Deutschland
Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.
Wiederverwertung von Elektrogeräten
Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können
wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass
das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten
Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige
Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese
recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die
Kunststoffe nicht mit dem normalen Hausmüll.
Der Grüne Punkt
Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Batterien
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
Bitte entsorgen Sie Batterien nicht im Hausmüll.
gen aufweist.
Feuer und anderen Pannen führen.
mern.
5
Lieferumfang & Bedienelemente
Lieferumfang
Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:
Hinweise:
• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör
fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben ha ben.
Bedienelemente und Anschlüsse
Wichtig: Ziehen Sie zunächst die Netzstecker aller Geräte aus den Steckdosen. Verbinden Sie dann
den Receiver mit Ihrem Fernseher und ggf. HiFi-System, stellen Sie dann die Kabelverbindung zur
Antennenanlage her. Verbinden Sie als letztes das Netzkabel mit einer gut zugänglichen Steckdose.
A) Empfänger für Fernbedienungssignale (Reichweite max. 5m/Operationswinkel 60°)
B) Betriebsanzeige (blau: Gerät eingeschaltet, Empfang OK rot: kein Empfang oder Stand-
by)
C) Standby-Taste (ein-/ausschalten des Receivers)
D) Eingang für das Antennenkabel von der Satellitenantenne (F-Stecker, 13/18V, max.
300mA)
Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des
HRS 8540.
• HRS 8540
• Fernbedienung
• Anleitung
•
C
B A
D E F G H I
J
6
Bedienelemente & Anschlüsse
Hinweise:
• Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang.
• Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.
• Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen
verursachen.
E) SCART-Buchse zum Anschluss eines Fernsehers (Wahl der Signalart: siehe Seite 23)
Der HRS 8540 kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCARTEingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang
des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.
Verbinden Sie den TV SCART Anschluss des HRS 8540 mit einem freien SCART Eingang Ihres
Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers
nach, wie Sie den SCART Eingang aufrufen. Für die Verbindung wird ein SCART-Kabel
(vollbeschaltet) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.
F) HDMI-Buchse zum Anschluss eines Fernsehers (Wahl der Auflösung: siehe Seite 22)
Verbinden Sie den HDMI Anschluss des HRS 8540 mit einem freien HDMI-Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht
wird. Für die Verbindung wird ein HDMI-Kabel benötigt. Dieses gehört nicht zum Lieferumfang des
Receivers.
G) Digitaler Audio-Ausgang (Wahl des Ausgabeformates: siehe Seite 23)
Für die digitale Verbindung zu einem HiFi System benötigen Sie ein koaxiales Kabel für S/PDIFSignale. Dieses Kabel gehört nicht zum Lieferumfang des HRS 8540. Verbinden Sie den S/PDIF
Ausgang mit einem S/PDIF Eingang an Ihrem HiFi System. Schauen Sie in Handbuch des HiFiSystems nach, wie Sie den Audio-Eingang aufrufen und welche Signalformate unterstützt werden.
H) USB-Buchse
Folgende USB-Geräte werden unterstützt:
• USB Massenspeichergeräte
• Max. Kapazität: 512GB
• Dateisysteme: FAT32/NTFS
Hinweise:
• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.
• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USBSpezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem HRS 8540.
• Speichergeräte bis 512GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität
nicht und allen Umständen garantiert werden.
automatisch auf den HDMI-Eingang um, wenn der Receiver eingeschaltet
7
Anschlüsse und Fernbedienung
• Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie
dieses mit dem HRS 8540 verbinden.
• Für USB-Aufnahme und Timeshift ist ein entsprechend schnelles Speichergerät erforderlich.
Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen.
• Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren
Sie es erneut.
• Die USB-Buchse des Receivers eignet sich nicht zum Aufladen von Geräten mit eingebautem
Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).
I) Netzschalter
Nachdem Sie alle Kabelverbindungen hergestellt haben, schalten Sie den Receiver mit dem Netzschalter ein. Für den Startvorgang und das Laden der Software benötigt der Receiver einen kurzen
Augenblick.
J) Netzkabel
Verbinden Sie als letztes das Netzkabel mit einer gut zugänglichen Steckdose. Beachten Sie die
Sicherheitshinweise am Anfang des Handbuchs.
Fernbedienung
Vorbereitung
• Legen Sie die Batterien (1,5V Größe AAA) in das
Fach ein. Achten Sie bitte beim Einlegen der
Batterien auf die richtige Polarität (+/-).
• Schieben Sie die Batterieklappe wieder auf.
• Entfernen Sie die Batterien aus der Fernbedie-
nung, wenn Sie den Receiver eine längere Zeit
nicht benutzen.
Sicherheitshinweise:
• Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung
beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit
der Flüssigkeit.
• Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
• Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.
8
Fernbedienung
Stand By (Ein- und Ausschalten)
Mute (Ton stummschalten)
0-9 (Zahlentasten, Eingabe von Programmnummern,
Videotextseiten und anderen Zahlen)
TV/R (Wechseln zwischen TV- und Radiomodus)
SLEEP (Schaltuhr zum Ausschalten der Receiver stel-
len)
EPG (Elektronischen Programmführer aufrufen)
MENU (Bildschirmmenü aufrufen)
CH+/CH- (Zwischen Sendern wechseln, Menünavigati-
on aufwärts/abwärts)
VOL+/VOL- (Lautstärke einstellen, Menünavigation
links/rechts)
OK (Senderliste einblenden, aktuelle Auswahl bestätigen)
FAV (Favoritenlistenauswahl einblenden)
EXIT (Bildschirmmenüs und -anzeigen ausblenden,
aktuelle Funktion abbrechen)
ROT/FIND (Rote Funktionstaste, Menü zum Durchsuchen der Senderliste einblenden)
PAGE+/PAGE- (Seitenweise durch Listen blättern)
GRÜN/AUDIO (Grüne Funktionstaste, Tonspuren um-
schalten)
GELB/DISP (Gelbe Funktionstaste/HDMI-Auflösung
umschalten)
RECALL (Zum zuletzt gesehenen Sender umschalten)
BLAU/ZOOM (Blaue Funktionstaste, Bildschirmaus-
schnitt vergrößern)
INFO (Erweiterte Informationen anzeigen)
SUB (Untertitel aktivieren, Untertitelsprachen wählen)
DVR INFO (Info-Menü für PVR und Timeshift einblen-
ben, durch mehrfaches Drücken Aufnahmeliste anzeigen)
TXT (Videotext anzeigen)
(Bildsuchlauf rückwärts/vorwärts)
(Wiedergabe starten)
■/USB (Wiedergabe stoppen, erweiterte Aufnahmelis-
te aufrufen)
I I (Vorherige/Nächste Datei/Kapitel aufrufen)
|| (Pause, Timeshift siehe Seite 18, 27)
● (Aufnahme starten)
9
Erstinstallation
Bei der ersten Inbetriebnahme des HRS 8540 erscheint auf
dem TV-Bildschirm der Installationsassistent*. Die erste Seite
enthält mehrere Optionen für die Sprachen:
• Sprache (Anzeigesprache des Bildschirmmenüs)
• Erster Audiokanal (Bevorzugte Sprache für die Ton-
ausgabe)
• Zweiter Audiokanal (Zweite bevorzugte Sprache für die Tonausgabe, falls die erste nicht
verfügbar ist.)
• Videotext (Bevorzugte Sprache für den Videotext)
Mit den Pfeiltasten ▲/▼ (CH+/CH-) können Sie zwischen den Menüpunkten wechseln. Wenn ein
Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◄/► (VOL+/VOL-) anpassen.
Nachdem Sie die Spracheinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der
Schaltfläche Weiter, bestätigen Sie Ihre Auswahl mit OK.
Die zweite Seite enthält mehrere Optionen für die Uhrzeit:
• Region (Wählen Sie aus, in welchem Land Sie den
Receiver verwenden)
• GMT-Nutzung (Wählen Sie hier bitte
"Benutzerdefiniert" aus)
• Zeitzone (Damit der Receiver die korrekte Uhrzeit
berechnen kann, müssen Sie die richtige Zeitzone
wählen. Für Deutschland ist UTC +01:00 zu wählen)
• Sommerzeit (Wählen Sie während der Sommerzeit die Einstellung "An")
Hinweis: Trotz richtiger Einstellung werden ggf. an dieser Stelle noch nicht die korrekte Uhrzeit und
nicht das korrekte Datum angezeigt. Der Receiver wird Uhrzeit und Datum einstellen, wenn die Installation abgeschlossen ist!
Nachdem Sie die Zeiteinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der
Schaltfläche Weiter, bestätigen Sie ihre Auswahl mit OK.
Vorprogrammierte Senderliste verwenden?
In der Software des HRS 8540 ist ab Werk eine Liste der Fernsehsender für den Satelliten ASTRA hinterlegt. In dieser Liste
sind die deutschen Fernsehsender auf den vorderen Programmnummern abgelegt.
Wählen Sie mit den Tasten ◄/► JA aus, wenn Sie die vorprogrammierte Liste verwenden wollen.
Bestätigen Sie Ihre Auswahl mit OK. In den meisten Fällen ist die Installation des Receivers mit dem
Laden der Senderliste abgeschlossen.
Kunden mit "UniCable"-Empfangsanlagen lesen bitte Seite 14, Punkt 3.
* Sollte beim ersten Einschalten der Installationsassistent nicht angezeigt werde, lesen Sie bitte auf
Seite 25 nach, wie Sie den Receiver in den Auslieferzustand zurück setzen.
10
Erstinstallation
Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu
verwenden, erscheint das Hauptmenü auf dem Bildschirm.
Drücken Sie die Taste ▼CH-, um das Installationsmenü einzu-
blenden. Drücken Sie die OK Taste und Sie erhalten Zugriff auf
die Optionen des Installationsmenü.
Wenn ein Menüpunkt farblich hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die
einzelnen Optionen ändern Sie mit den Navigationstasten ◄/►. Die Menüs können Sie mit der EXIT
Taste verlassen.
Gehen Sie wie folg vor:
• Schritt 1: Antennenauswahl
Wählen Sie aus, ob Ihre Antenne durch einen Motor gedreht werden kann.
• Schritt 2: Satellitenliste
Empfangbare Satelliten wählen
• Schritt 3: Antenneneinstellung
DiSEqC- und LNB-Einstellungen vornehmen
• Schritt 4: Einzelsatellitensuche oder Mehrfachsatellitensuche
Sender auf allen oder einem einzelnen Satelliten suchen.
Um einen Sendersuchlauf erfolgreich durchführen zu können, müssen Ihnen einige Informationen
über Ihre Empfangsanlage bekannt sein:
• Auf welchen Satelliten ist Ihre Antenne ausgerichtet?
• Verfügen Sie über mehrere Antennen oder eine Antenne mit mehreren LNB, müssen Sie
wissen, welche Art von Umschalter (DiSEqC) Sie verwenden und an welchem Anschluss
welche Antenne/LNB angeschlossen ist.
• Bei einer UniCable/SCR EN50494 Empfangsanlage müssen Sie wissen, welches User Band
verfügbar ist und welche Bandfrequenz diesem zugeordnet ist.
Fragen Sie beim Installateur Ihrer Antennenanlage nach, falls Ihnen einige Parameter nicht bekannt
sein sollten.

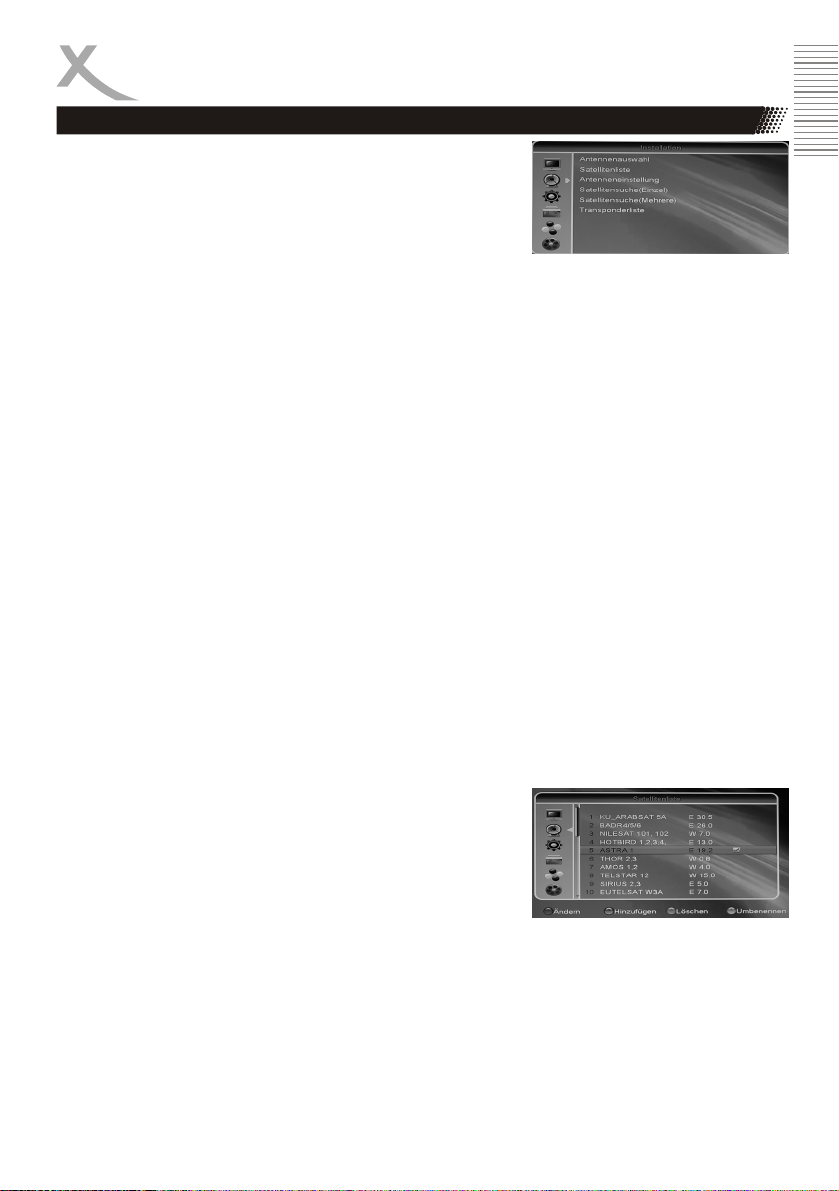

Satellitenliste
Suchen Sie den Satelliten mit den Pfeiltasten CH▲/CH▼ aus,
den Sie mit Ihrer Antennen empfangen können und markieren
Sie diesen mit der OK Taste.
Wenn Sie mehrere Satelliten empfangen können, wählen Sie alle
diese Satelliten aus und markieren Sie diese mit der Taste OK.
Die meisten Empfangsanlagen in Deutschland sind fest auf den Satelliten ASTRA 1 E19.2 ausgerichtet.
Sollte ein Satellit in der Liste fehlen, können Sie diesen durch Drücken der GRÜNEN
gen. Ein Fenster öffnet sich, tragen Sie den Wert für den Längengrad usw. ein. Geben Sie dem neuen Satelliten einen Namen. Wenn Sie einen neuen Satelliten hinzufügen, muss beim folgenden Sendersuchlauf der Suchmodus Blinde Suche verwendet werden.
Taste hinzufü-
11
Erstinstallation
Antenneneinstellung
In dieser Einstellung finden Sie eine Reihe von Parametern.
Satellit: ASTRA
LNB Frequenz: Universal (09750/10600)
Transponder: (1/103) ….
DiSEqC1.0: Ausgeschaltet
DiSEqC1.1: Ausgeschaltet
22KHz: Auto
Polarisation: Auto
Satellit
Wählen Sie den Satelliten, dessen Einstellungen Sie ändern wollen.
LNB-Frequenz
Hier definieren Sie den LNB-Typ. Nutzen Sie die Einstellung Universal (9750-10600). Nur erfahrene
Nutzer sollten diesen Wert verändern! Kunden mit "UniCable"-Empfangsanlagen lesen bitte Seite 14.
Transponder
Die Anzeigen ‘Signalstärke‘ und ‘Signalqualität‘ zeigen die Werte des hier ausgewählten Transponders an.
22KHz
Über das Zuschalten eines 22KHz-Signals kann der Receiver das LNB für den Empfang eines anderen Frequenzbandes umschalten. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist.
Standard: Auto
DiSEqC 1.0/1.1
DiSEqC-Umschalter haben zwei bis 16 Eingänge und ermöglichen es so, mehrere Antennen oder
LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der Anschlüsse der ausgewählte Satellit angeschlossen ist. Bitte sehen Sie im
Handbuch ihres Umschalters nach, welche Version (1.0, 1.1) unterstützt wird.
Polarisation
Die Einstellung bestimmt, mit welcher Spannung (13V/18V) die Antennenanlage versorgt wird. Die
Höhe der Spannung bestimmt, ob horizontal (18V) oder vertikal (13V) polarisierte Transponder empfangen werden. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche
Einstellung führt dazu, dass Sender fehlen oder gar kein Empfang möglich ist. Standard: Auto
Unterhalb der Einstellungen finden Sie zwei Balken mit Prozentangeben. Diese zeigen die Signalstärke und die Signalqualität an. Verlassen Sie die Antenneneinstellungen mit der EXIT Taste.
Sendersuchlauf
Für den Sendersuchlauf stehen zwei Menüs zur Verfügung.
• Satellitensuche(Einzel)
• Mehrfach-Satellitensuche(Mehrere)
In diesem Menü erfolgt der Suchlauf nur für den unter "Satellit" ausgewählten Satelliten.
In diesem Menü erfolgt der Suchlauf für alle Satelliten, welche im Menü "Satellitenliste" ausgewählt/zugewiesen wurden.
12
Erstinstallation
Satellit
Wählen Sie im Menü "Einzel-Satellitensuche" den Satelliten aus, für den der Suchlauf durchgeführt
werden soll.
Nur unverschlüsselte
Nein Der Suchlauf speichert alle gefun
denen Sender.
Ja Der Suchlauf speichert nur unver
schlüsselte Sender (kein Pay TV/
HD+)
Empfehlung:
Aktivieren Sie die Funktion ‘Nur unverschlüsselte'. Durch das Überspringen von verschlüsselten Sendern beim Suchlauf erhalten sie eine kürzere Senderliste; dies spart Zeit beim späteren Sortieren von
Sendern und Erstellen von Favoritenlisten.
Sendertyp
TV + Radio Der Suchlauf speichert gefundene Fernseh- und Radiosender
TV-Sender Der Suchlauf speichert nur Fernsehsender
Radio Der Suchlauf speichert nur Radiosender
Suchmodus
Standardsuche: Sender werden anhand einer im Receiver hinterlegten Transponderliste gesucht.
Dieser Suchmodus ist der Schnellste. Sender mit neuen Frequenzen oder von benutzerdefinierten
Satelliten werden nicht gefunden.
Blinde Suche: ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten
Transponderliste. Verwenden Sie die ‘Blinde Suche‘, falls bei der Standardsuche nicht alle Sender
gefunden werden.
Präzisionssuche: entspricht der blinden Suche. Die Präzisionssuche liefert bei schwachen Signalen
bessere Ergebnisse als die blinde Suche, benötigt dafür jedoch mehr Zeit.
Empfehlung:
Verwenden Sie Blinde Suche.
Suche
Starten Sie den Sendersuchlauf mit der Taste OK. Im Suchlauffenster werden gefundene Fernsehund Radiosender aufgelistet. Im unteren Teil des Bildschirm werden Informationen über Satelliten
und Transponder/Frequenzen angezeigt.
13
UniCable - Tägliche Bedienung
UniCable/SCR/Einkabel Einstellungen
1. Nehmen Sie im Menü ‘Antennenauswahl‘ die Einstellungen für
‘Antenne‘ vor. Für Unicable Empfangsanlagen darf jedoch nur
“Normale Antenne“ ausgewählt werden.
2. Wechseln Sie in das Menü ‘Satellitenliste‘ und wählen Sie den
Satelliten aus, von dem Sie Ihre TV-Sender empfangen.
3. Rufen Sie das Menü ‘Antenneneinstellungen‘ auf, wählen Sie
den Satelliten für Ihre Einkabel-Empfangsanlage aus.
4. Ändern Sie den Eintrag ‘LNB-Frequenz‘ auf ‘Einkabel (SCR) (9750-10600)‘. Es erscheint
das Fenster "Einkabel (SCR)". Dort müssen Sie die Einstellungen für Ihr Unicable LNB vornehmen:
User Band 1 bis 8
Bandfrequenz 1210, 1420, usw.
Sat Position A oder B
Die Werte für User Band und der Bandfrequenz entnehmen Sie der Beschreibung des
Unicable LNBs. Jeder Receiver in einer UniCable-Empfangsanlage benötigt seinen eigenes
User Band und die dazu passende Frequenz. Speichern Sie Ihre Werte in dem Sie auf das
"Speichern“ Feld navigieren und mit OK bestätigen.
Verlassen Sie das Menü ‘Antenneeinstellungen‘ mit der Taste EXIT und fahren Sie mit der
‘Einzel-Satellitensuche‘ fort, sofern Sie nicht bereits die vorprogrammierte Senderliste gela den haben.
Wichtige Tasten und Funktionen
Senderliste
Rufen Sie die Senderliste durch das Drücken der OK Taste auf.
▲/▼ Sender auswählen
OK Aktivieren des ausgewählten Senders
◄/► Satelliten-/Favoritenliste wählen, alle Sender anzei
gen
GRÜN Senderliste nach dem Alphabet sortieren
GELB Anzeigemodus der Liste ändern (z.B. nur HD-Sender
oder nur unverschlüsselte Senden anzeigen)
ROT Senderliste durchsuchen
PAGE+/- Vorherige bzw. nächste Seite der Senderliste
EXIT Ausblenden der Senderliste
Senderliste durchsuchen
Drücken Sie die ROTE Taste. Sie können den Name des gesuchten Senders eingeben. Die einzelnen Buchstaben wählen Sie mit den Pfeiltasten/OK aus. Die Senderliste wird mit jeder Eingabe gefiltert.
Favoriten
Wenn Sie Favoritenlisten angelegt haben, können Sie mit der FAV Taste darauf zugreifen.
▲/▼ Favoritenliste auswählen
OK Gewählte Favoritenliste aktivieren
EXIT Beenden der Favoritenlisteanzeige
14
Tägliche Bedienung
Wichtige Tasten und Funktionen
Senderwechsel
Mit den Tasten ▲/▼ oder durch Zahleneingabe (Tasten 0-9) können Sie den Sender wechseln.
Untertitel
Sofern ein Fernsehsender DVB Untertitel überträgt, können Sie diese mit der Taste SUB aufrufen.
Drücken Sie die Taste SUB und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Untertiteln aus. Wählen Sie OFF, um Untertitel abzuschalten.
Lautstärke
Mit den Tasten ◄/► (VOL+ / VOL-) ändern Sie die Lautstärke .
Stummschaltung
Drücken Sie die MUTE Taste auf der Fernbedienung.

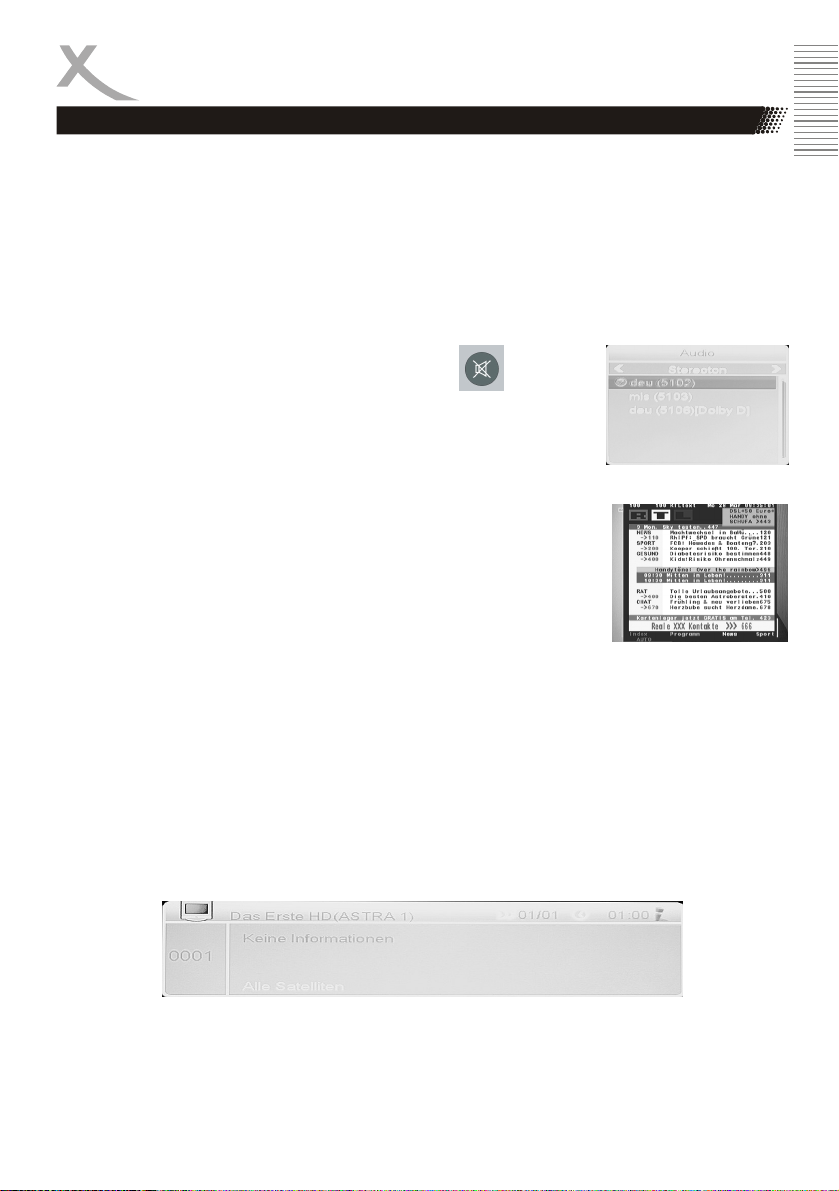

Tonspur/Sprache wählen
Sofern ein Fernsehsender mehrere Tonspuren überträgt, können Sie mit
der Taste AUDIO zwischen diesen wählen.
Drücken Sie die Taste AUDIO und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Tonspuren aus.
Videotext
Den Videotext aktivieren Sie mit der TXT Taste.
0 - 9 Seitenzahl eingeben
◄/► Zwischen Unterseiten umschalten
OK Videotext durchsichtig machen
EXIT Videotext ausblenden
Auflösung
Mit der Taste DISP können Sie die Auflösung für den HDMI-Ausgang ändern. Drücken Sie dazu die
Taste DISP mehrfach. Der Fernseher benötigt evtl. etwas Zeit, um die neue Auflösung zu erkennen.
Warten Sie daher einige Sekunden zwischen jedem Tastendruck (Siehe auch Seite 22).
Sleep Timer
Drücken Sie die SLEEP Taste um die Zeit einzustellen, nach der das Gerät ausgeschaltet werden
soll.
Information einblenden
Drücken Sie die Taste INFO mehrfach, um detaillierte Informationen zum aktuellen Sender, Programm und technischen Informationen angezeigt zu bekommen.
TV / Radio
Wenn Sie zwischen dem Fernseh- und Radiomodus wechseln möchten, dann drücken Sie die TV/R
Taste.
15
Tägliche Bedienung - USB Rekorder
EPG (Elektronischer Programmführer)
Drücken Sie die EPG Taste und die elektronische Programmzeitschrift erscheint auf dem Bildschirm.
Das EPG Fenster ist wie folgt aufgeteilt:
Titelzeile
Links Oben
Links
Rechts
Die Bedienung erfolgt mit den Tasten:
◄/►/▲/▼ Sender/Sendungen auswählen
OK Anzeige von detaillierten Informationen zur ausgewählten Sendung.
GRÜN Aufnahme-Timer für die gewählte Sendung programmieren (siehe auch Seite 17)
ROT Leiste zum schnellen Blättern durch das EPG anzeigen
EXIT EPG ausblenden
Hinweise:
• Die Fernsehsender bestimmen, in welchem Umfang Programminformationen zur Verfügung
• Es dauert evtl. einige Minuten, bis alle Programminformationen eines Senders geladen sind.
• Während einer laufenden Aufnahme ist EPG nicht verfügbar.
Aufnahme
Aufnahme
Drücken Sie die Taste ● (Aufnahme), um die Aufnahme des aktuellen Sender
zu starten. Der Receiver beendet die Aufnahme nach 2 Stunden automatisch.
Möchten Sie eine längere Sendung aufzeichnen, drücken Sie bitte die Taste ●
(Aufnahme) erneut und geben Sie die gewünschte Aufnahmedauer ein. Bestätigen Sie ihre Eingabe
mit der OK -Taste.
Zum Beenden der Aufnahme drücken Sie die Taste
Sie die Sicherheitsabfrage durch Wahl von “Ja“ bestätigen (◄/► , OK).
Hinweise:
• Für Aufnahme, Timer-Aufnahme und Time-Shift müssen Sie ein USB-Speichergerät anschlie-
• Für die Wiedergabe von vorhandenen Aufnahmen während einer laufenden Aufnahme benö-
• Sind die Funktionen "Time-Shift" und "Time-Shift Aufnahme" aktiviert (siehe Seite 27),
• Möchten Sie länger als 3 Stunden aufzeichnen, müssen Sie die Energiesparoption "Autom.
Datum und Uhrzeit
Aktuelle Sendung
Senderliste
Sendungen im Überblick
stehen. Einige Sender übertragen gar keine Programminformationen.
■/USB. Die Aufnahme wird erst beendet, wenn
ßen. Beachten Sie dazu Seite 7.
tigen Sie ein schnelles USB-Speichergerät. Ist das Speichergerät zu langsam, kommt es zu
Bildstörungen oder Abbrüchen.
nimmt der HRS 8540 das gesamte Programm aus dem Zwischenspeicher für Time-Shift nach
dem Drücken der Taste ● (Aufnahme) auf - die Aufnahme beginnt also nicht erst beim
Druck auf die Taste ● (Aufnahme)
Abschalten" ausschalten (Siehe Seite 24) .
16
USB Rekorder (Optional)
Timeraufnahmen programmieren
Es gibt zwei Möglichkeiten, Timeraufnahmen zu programmieren:
1. Wählen Sie im EPG die gewünschte Sendung aus und
drücken Sie die GRÜNE Taste (siehe Seite 16). Sender,
Datum und Uhrzeit werden aus dem EPG übernommen.
2. Rufen Sie das Menü "Timer programmieren" auf (MENU/
Präferenzen). Wählen Sie einen leeren Timer ("Aus") und
drücken Sie die Taste OK.
Einstellung Erklärung
Timer-Modus einmalig: Timer einmalig ausführen
Timer-Funktion Aufnahme: Sendung auf USB-Gerät aufnehmen
Sender Wählen Sie hier den Sender aus, den Sie aufnehmen möchten. Mit der Taste
Datum Wählen Sie hier, an welchem Tag der Timer ausgeführt werden soll.
Startzeit Wählen Sie hier, zu welcher Uhrzeit der Timer starten soll.
täglich: Timer jeden Tag ausführen
Mo-Fr: Timer Werkstags (Montag - Freitag) ausführen
Sa-So: Timer am Wochenende (Samstag - Sonntag) ausführen
wöchentlich: Timer jede Woche ausführen
monatlich: Timer jeden Monat ausführen
Senderwechsel: Receiver zur eingestellten Startzeit einschalten
OK können Sie eine Senderliste anzeigen lassen.
(JJJJ/MM/TT)
Dauer Hier legen Sie fest, wie lange der Timer aktiv bzw. wie lange aufgenommen
Nachdem Sie alle Einstellungen vorgenommen haben, rufen Sie mit den Tasten ▲/▼ die Schaltfläche "Speichern" auf, bestätigen Sie anschließend mit der Taste OK.
Beispiel:
Einmalige Aufnahme, Das Erste HD, 21.12.2013, 20:15 Uhr bis 21:00 Uhr:
Timer-Modus: einmal
Timer-Funktion: Aufnahme
Sender: Das Erste HD
Datum: 2013.12.21
Startzeit: 20:15
Dauer: 00:45
Hinweis:
Um einen Timer zu löschen, stellen Sie den Timer-Modus auf "Aus", rufen Sie dann mit den Tasten
▲/▼ die Schaltfläche "Speichern" auf und bestätigen Sie mit OK. Der Timer ist gelöscht.
werden soll.
17
USB Rekorder (Optional)
Aufnahmen abspielen
Drücken Sie die Taste ■/USB, um die Aufnahmeliste zu öffnen. Während Aufnahmen laufen, können
Sie mit der Taste DVR INFO eine vereinfachte Aufnahmeliste einblenden.
▲/▼ Aufnahme auswählen
ROT Aufnahme umbenennen. Sie können nur den
Sendernamen ändern, der Sendungstitel
(Thema) kann nicht verändert werden.
BLAU Aufnahme für Löschung markieren, danach mit
EXIT den Media Player beenden
GRÜN Aufnahme sperren, die Aufnahme kann erst nach Eingabe des Passworts abgespielt
werden.
OK Wiedergabe starten
Während der Wiedergabe:
|| Pause
► PLAY Wiedergabe
■ Beendet die Wiedergabe und Rückkehr in die Aufnahmeliste
<</>> schneller Rück- und Vorlauf
DVR INFO Informationsanzeige einblenden. Während diese
angezeigt wird, können Sie mit der Taste
PAGE+ eine Markierung setzen/löschen und mit der PAGE- Taste zu einer gesetzten
Markierung springen.
Hinweis: Der Receiver übernimmt beim Starten einer Aufnahme den Sendungstitel aus dem EPG.
Wird kein EPG übertragen, oder reichte die Zeit zum Laden vor dem Start der Aufnahme nicht aus,
erhält die Aufnahme keinen Sendungstitel. Wird beim Starten der Aufnahme z.B. der Titel der vorhergehenden Sendung noch immer im EPG übertragen, erhält die Aufnahme diesen Titel.
Time-Shift (Zeitversetztes Fernsehen)
Ist die Time-Shift Funktion eingeschaltet (siehe Seite 27), beginnt der HRS 8540 nach dem Umschalten auf einen Fernsehsender sofort damit, das Fernsehprogramm auf dem USB-Speichergerät zwischenzuspeichern. Folgende Funktionen stehen Ihnen dann zur Verfügung:
• II (Das laufende Fernsehprogramm wird angehalten)
• ► PLAY (Setzen Sie ein angehaltenes Programm lückenlos fort)
• ◄◄/ ►► (Schneller Rücklauf bzw. Vorlauf)
■/USB (Wiedergabe beenden)
•
Schalten Sie zu einem anderen Sender um, werden die zwischengespeicherten Daten verworfen.
Hinweis:
• Für Time-Shift ist ein ausreichend schneller USB-Speicher erforderlich. Abhängig vom USB-
Speicher kann es beim Umschalten bei aktivierter Time-Shift Funktion zu leichten Verzögerungen kommen. Verwenden Sie in diesem Fall einen schnelleren Speicher, ziehen Sie den
Speicher bei Nichtgebrauch ab oder deaktivieren Sie die Time-Shift Funktion.
18
HD Media Player
HD Media Player
Der HD Media Player des Xoro HRS 8540 gibt Audio-, Videound Bilddateien von USB-Speichergeräten wieder.
Unterstützte Formate
Fotos: BMP, JPEG
Musik: MP3, OGG
Video-Container: MPG, AVI, MKV, TS, MP4
Video-Codec: MPEG1/2, MPEG 4 ASP/h.264 (max.
1920x1080pixel, 30p, MP, HP, Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496,
GMC wird nicht unterstützt)
Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC Programme zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt
werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Dateien führen.
Media Player aufrufen und Dateien abspielen
• Schließen Sie ein USB-Speichergerät an den Receiver an. Warten Sie ab, bis das Gerät vom
Receiver erkannt wurde (Meldung "USB gefunden")
• Drücken Sie die Taste MENU.
• Wählen Sie mit dem Tasten ▲/▼ das Menü "USB und Wartung" aus.
• Drücken Sie die Taste OK.
• Wählen Sie mit dem Tasten ▲/▼ "USB Media Player" aus.
• Bestätigen Sie Ihre Auswahl mit der Taste OK, der Media Player öffnet sich.
Innerhalb des Media Players stehen folgende Tasten zur Verfügung:
▲/▼ Datei oder Ordner auswählen
OK Startet die Wiedergabe der Datei bzw. öffnet den Ordner
EXIT Rückkehr zum vorherigen Verzeichnis
GRÜN Dateien sortieren
ROT Einstellungen für Diashow ändern
GELB Wiedergabeliste anzeigen
BLAU Dateiwiederholung (einzelne Datei, alle Dateien im Ordner) wählen
0 Alle MP3-Dateien im ausgewählten Ordners zur Wiedergabeliste hinzufügen
1 Alle Bilder im ausgewählten Ordners zur Wiedergabeliste hinzufügen
FAV Ausgewählte Datei (Foto/Musik) zur Wiedergabeliste hinzufügen
Nachdem Sie die Wiedergabe einer Datei mit der Taste OK gestartet haben, stehen Ihnen folgende
Tasten zur Verfügung:
EXIT Wiedergabe beenden und Rückkehr zur Datei-/Ordnerliste
|| PAUSE Wiedergabe pausieren
◄◄/ ►► schneller Rück- und Vorlauf
AUDIO Wechsel des Tonspur (Nur bei Videowiedergabe)
SUB Wechsel bzw. Beenden der Untertitelanzeige (Nur bei Videowiedergabe)
INFO Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname usw.
BLAU Bei Videowiedergabe: Wiedergabeposition mit den Tasten 0-9 eingegeben (Goto).
▲/▼/◄/ ► Bei Fotowiedergabe: Vorherige/nächste Datei anzeigen und Foto rotieren.
19
Einstellungen
Hauptmenü
Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU Taste auf. Die Untermenüs sind:
• Sender bearb.
• Installation (siehe Seite 11)
• Präferenzen
• USB und Wartung
• Spiele
• USB Rekorder
Sie können alle Menüs mit der Taste EXIT verlassen.
Sender bearbeiten
Das Menü Sender bearbeiten enthält die Untermenüs TV-Senderliste, Radio-Senderliste und Alles
löschen
TV-Senderliste
In diesem Menü haben Sie die Möglichkeit, die gefundenen Sender
Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten.
Folgende Werkzeuge stehen Ihnen zur Verfügung:
• Favoriten
• Sperren
• Überspringen
• Bewegen
• Bearbeiten
Unter der Option Bearbeiten befinden sich die Bearbeitungsmöglichkeiten:
• Sortieren
• Umbenennen
• Löschen
Mit den Tasten ◄/► wählen Sie die Liste (Alle Satelliten, Favoriten usw.) aus, welche Sie bearbeiten
wollen. Wenn Sie die TV-Senderliste verlassen, dann werden die Änderungen gespeichert.
Favoritenlisten anlegen
Der HRS 8540 verfügt über 8 Favoritengruppen. Sie können jeden Sender einer oder mehreren Favoritengruppen zuweisen:
• Wählen Sie einen Sender aus, den Sie einer Favoritengruppe zuordnen wollen.
• Drücken Sie die Taste FAV.
• Wählen Sie die Favoritengruppe aus ▲/▼, zu der Sie den Sender hinzufügen wollen und
bestätigen Sie mit OK. Drücken Sie EXIT.
• Wählen Sie mit den Tasten ▲/▼ einen weiteren Sender aus, welchen Sie zu einer Favoriten-
gruppe hinzufügen wollen .
• Drücken Sie die Taste OK, wählen Sie aus, welcher Gruppe Sie den gewählten Sender zu-
ordnen wollen. Bestätigen Sie Ihre Auswahl mit OK und schließen Sie mit EXIT das Fenster
mit den Favoritengruppen.
• Drücken Sie die Taste EXIT, um die Senderliste zu speichern.
20
Einstellungen
Sender bearbeiten
Sender sperren
Wählen Sie mit den ▲/▼ Tasten den zu sperrenden Sender aus und drücken Sie die ROTE Taste.
Eine Passwortabfrage erscheint auf dem Bildschirm. Geben Ihr das Passwort ein. Der ausgewählte
Sender wir mit einem Schlosssymbol versehen. Drücken Sie die Taste EXIT, um die Senderliste zu
speichern.
Wenn Sie einen gesperrten Sender ansehen möchten, fragt der Receiver Sie nach Ihrem Kennwort.
Das Standardkennwort ist 0000. Zum Ändern des Kennworts beachten Sie Seite 24.
Sender überspringen
Wählen Sie mit den ▲/▼ Tasten den zu überspringenden Sender aus und drücken Sie die GRÜNE
Taste. Der ausgewählte TV Sender wird mit einem Pfeilsymbol versehen. Drücken Sie die Taste
EXIT, um die Senderliste zu speichern.
Hinweise:
• Haben Sie einen Sender für das Überspringen markiert, wird dieser übersprungen, wenn Sie
mit den Tasten CH▲/CH▼ durch die Senderliste schalten bzw. zappen.
• Wenn Sie einen Sender anschauen wollen, den Sie für das Überspringen markiert haben,
müssen Sie seine Programmnummer mit den Zifferntasten (0-9) eingeben
Verschieben bzw. Bewegen
• Wählen Sie mit den ▲/▼ Tasten den zu verschiebenden Sender aus.
• Drücken Sie die GELBE Taste. Der ausgewählte Sender wird mit einem "Bewegen"-Symbol
versehen.
• Mit den ▲/▼ Tasten können Sie den Sender auf die neue Position verschieben. Sie können
die neue Position auch über die Zifferntasten 0-9 direkt eingegeben.
• Drücken Sie die OK Taste.
• Der Sender wird dann an der neuen Position abgelegt.
Wenn Sie alle Sender an die gewünschte Position geschoben haben, beenden Sie die “Bewegen“Funktion durch drücken der Taste EXIT.
Hinweis: Sie können auch mehrere Sender auf einmal mit der gelben Taste markieren und diese
gemeinsam verschieben.
Bearbeiten
Drücken Sie zuerst die BLAUE Taste wenn Sie Sender automatisch sortieren, löschen oder umbe-
nennen möchten.
Sortieren
Mit dieser Option können Sie die Sender nach den Vorgaben (Name A-Z, Name Z-A, Frei/
Verschlüsselt und Sperren) innerhalb der Liste sortieren. Drücken Sie die ROTE Taste und wählen
Sie mit den Pfeiltasten ▲/▼ die Sortieroption aus. Drücken Sie nun die OK Taste und die Sender
werden sofort nach den Vorgaben sortiert.
Sender umbenennen
Möchten Sie einen Sender umbenennen, wählen Sie diesen mit den Tasten ▲/▼ aus und drücken
Sie die GRÜNE Taste. Geben Sie den neuen Namen über die Bildschirmtastatur ein.
Weitere Funktionen sind:
ROT Buchstaben löschen
GELB Groß-/Kleinschreibung
BLAU Speichern
EXIT Abbrechen ohne Speichern
21
Einstellungen
Sender bearbeiten
Sender löschen
Wählen Sie mit den ▲/▼ Tasten den zu löschenden Sender aus und drücken Sie die BLAUE Taste.
Der ausgewählte Sender wird für das Löschen vorgemerkt und mit einem Kreuzsymbol versehen.
Drücken Sie die EXIT Taste, der Receiver fragt, ob Sie die gemachten Änderungen (Sortierung, Umbenennung) speichern wollen. Bestätigen Sie die Abfrage mit JA (◄/► OK). Zum Löschen markierte
Sender werden jetzt gelöscht.
Radiosender-Liste
Die verschiedenen Optionen sind bei der Radio-Liste dieselben wie bei der TV-Liste.
Alle löschen
Mit dieser Funktion können Sie alle TV- und Radio-Sender in auf einmal löschen.
Wählen Sie diese Option und drücken Sie die OK Taste. Bevor alle Sender gelöscht werden, erscheint auf dem Bildschirm eine Sicherheitsabfrage. Bestätigen Sie diese (wenn Sie alle Sender
löschen möchten) in dem Sie das „Ja“ Feld gelb markieren (LINKE Taste) und dann die OK Taste
drücken.
Mehrmaliges Drücken der EXIT Taste beendet das Einstellungsmenü.
Präferenzen
Das Menü Präferenzen enthält die Optionen für:
• Sprache
• Audio/Videoausgabe
• Bildschirmeinstellungen
• Zeit und Datum
• Timer programmieren
• Kindersicherung
• OSD Einstellungen
• Favoritenlisten
• Erweiterte Einstellungen
Sprache
Sprache
Hier können Sie die Sprache für das Bildschirmmenü einstellen.
Audio Sprache (1. Ton und 2. Ton)
Hier können Sie die bevorzugte Audio-Sprache auswählen.
Videotext
Hier können Sie die bevorzugte Videotext-Sprache auswählen.
Audio/Videoausgabe
HMDI Auflösung
Hier können Sie die Auflösung der Videoausgabe über HDMI festlegen. Bitte lesen Sie im Handbuch
Ihres Fernsehers nach, welche Auflösungen unterstützt werden ("HD Ready"-Fernseher müssen
720p_50 und 1080i_50 unterstützten. "Full HD"-Fernseher unterstützen auch 1080p_50). Die Taste
DISP erlaubt das Umschalten der Auflösung während des Fernsehens.
22
Einstellungen
Präferenzen
Seitenverhältnis
AUTO Für Fernsehgeräte (16/9), die über SCART angeschlossen werden. Die Schaltspannung an
SCART Pin8 Signalisiert das Seitenverhältnis. Inhalte werden als Vollbild dargestellt.
4:3 PS Für 4/3 Fernseher. 16/9-Inhalte werden vergrößert, nach Möglichkeit ohne Balken dargestellt.
4:3 LB Für 4/3 Fernseher. 16/9-Inhalte nach Möglichkeit mit Balken dargestellt.
16:9PB Für 16/9 Fernseher. 4:3-Inhalte werden mit "schwarzen Balken" rechts und links dargestellt.
SCART Signal
Diese Einstellung legt fest, ob FBAS- oder auch RGB-Signale (höhere Qualität) über SCART zum
Fernseher übertragen werden. Werden über SCART RGB-Signale zum Fernseher übertragen, steht
die Ausgabe von HD-Signalen über HDMI nicht zur Verfügung.
Digitaltonausgabe
PCM Unterstützte Tonformate werden dekodiert und als Stereo-Ton über HDMI und
S/PDIF ausgegeben.
RAW Dolby Digital-Ton wird als Bitstream (RAW) über HDMI und S/PDIF ausgegeben.
Wählen Sie diese Einstellung, wenn Sie ein Gerät mit Dolby Digital Decoder
am HDMI oder S/PDIF-Ausgang angeschlossen haben.
Hinweise:
• Hören Sie bei Dolby Digital-Übertragungen keinen Ton, wählen Sie bitte PCM.
• Manche Fernsehsender übertragen mehrere Tonspuren gleichzeitig,. Evtl. müssen Sie zu-
Bildschirmeinstellungen
Mit den Bildschirmeinstellungen können Sie die Bildqualität beeinflussen. Ändern Sie die Werte für
Helligkeit, Kontrast und Sättigung mit den Tasten ◄/► .
Zeit und Datum
Region
Wählen Sie hier das Land, in dem Sie den Receiver verwenden.
GMT-Nutzung
Wählen Sie "aus", wenn Sie Datum und Uhrzeit von Hand eingeben wollen (nicht empfohlen), "Nach
Region", wenn der Receiver anhand der eingestellten Region die Zeitzone selbst ermitteln soll (nicht
empfohlen), "Benutzerdefiniert", wenn Sie die Einstellungen für Zeitzone und Sommerzeit selbst fest-
legen wollen (empfohlen).
Zeitzone
Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen.
Für Deutschland ist UTC +01:00 zu wählen.
Sommerzeit
Der Receiver kann nicht automatisch von Winter- auf Sommerzeit umschalten. Zu beginn der
Sommerzeit ändern Sie bitte die Einstellung von Aus zu An.
nächst während des Fernsehen die AUDIO-Taste drücken, um eine Dolby Digital Tonspur
auszuwählen.
23
Einstellungen
Präferenzen
Datum und Zeit
Sobald der Receiver ein Satellitensignal empfängt, stellt er Uhrzeit und Datum entsprechend der
gewählten Zeitzone korrekt ein. Sollten Sie die Einstellung GMT-Nutzung auf "aus" gestellt haben,
müssen Sie Uhrzeit und Datum nach jedem Start des Receivers von Hand eingeben.
Timer programmieren
siehe Seite 17.
Kindersicherung
Sie werden nach dem Passwort gefragt, bevor Sie das Menü "Kindersicherung" aufrufen können. Das
Passwort im Auslieferzustand ist: 0 0 0 0
Menü sperren
Sie haben die Möglichkeit das Menü zu sperren, damit keine Veränderungen an Ihren Einstellungen
ohne Passwortabfrage vorgenommen werden kann.
Sender sperren
Wenn diese Option angeschaltet ist (Ein), dann können Sie einzelne Sender sperren. Die Sender
werden in der TV-/Radiosenderliste (siehe Seite 21) gesperrt. Ist diese Option ausgeschaltet, wird die
Sperre einzelner Sender ignoriert.
Neues Passwort
Hier können Sie ein neues Passwort festlegen. Geben Sie mit den Zifferntasten eine vierstellige Zahl
ein. Danach müssen Sie erneut das neue Passwort bei der Option „Passwort bestätigen“ eingeben.
Danach ist das neue Passwort aktiv.
OSD Einstellungen
Einblenddauer
Mit dieser Option definieren Sie die Anzeigezeit von Informationen, Menüs oder Hinweisen während
des Fernsehens. Sie können zwischen 1 und 10 Sekunden auswählen.
Transparenz
Hiermit können Sie die Transparenz der Bildschirmmenüs und Meldungen beeinflussen.
Favoritenlisten
Mit dieser Option können Sie die vordefinierten Bezeichnungen der 8 Favoritenlisten ändern. Wählen
Sie eine Gruppe aus und drücken Sie die OK Taste. Geben Sie den neuen Namen mit der eingeblendeten Bildschirmtastatur ein.
Die GELBE Taste ändert die Buchstaben von Groß zu Kleinschreibung (und zurück). Mit der ROTEN
Taste können Sie Buchstaben löschen. Speichern Sie den neuen Namen mit der BLAUEN Taste.
Erweiterte Einstellungen
LNB-Versorgung
Sie können die Versorgungsspannung für die Satellitenantenne abschalten. Dies ist nur in Ausnahmefällen notwendig. In den meisten Fällen führt ein Abschalten der Spannung dazu, dass kein Empfang mehr möglich ist.
Autom. Abschalten
Entsprechend Ihrer Einstellung, schaltet Receiver nach 10-180min Laufzeit ohne einen Tastendruck
in den Stand-By Modus (Voreinstellung 180min entsprechend einer EU-Richtlinie).
24
Einstellungen
USB und Wartung
Über Xoro HRS 8540
Zeigt Informationen zur installierten Firmware an.
Auslieferzustand
Sie haben die Möglichkeit alle Einstellungen und Änderungen
rückgängig zu machen, in dem Sie die Werkseinstellungen
laden. Rufen Sie die Option auf und bestätigen Sie die Sicherheitsabfrage in dem Sie das „Ja“ Feld ansteuern und die OK Taste drücken.
Alle Einstellungen werden zurückgesetzt und alle Senderlisten werden gelöscht!
Firmware aktualisieren (USB)
In diesem Menü können Sie folgende Aufgaben durchführen:
• Die Software des Receivers aktualisieren
• Senderlisten sichern
• Senderlisten wiederherstellen
Die Software des Receivers aktualisieren
Sofern eine Aktualisierung der Software erforderlich ist, werden die dazu notwendigen Dateien und
Anleitungen auf www.xoro.de bereitgestellt.
Senderlisten sichern
• Verbinden Sie einen USB-Speicher mit dem Receiver
• Ändern ◄/► Sie die Einstellung Aufgabe auf Speichern
• Ändern ◄/► Sie die Einstellung Upgrade Modus auf userdb
• Wechseln ▲/▼ Sie zum Menüpunkt Start
• Starten Sie das sichern der Senderliste mit der Taste OK
• Der Receiver erzeugt die Datei user_database.udf im Wurzelverzeichnis des USB-Speichers,
der Vorgang ist abgeschlossen, wenn "Export abgeschlossen" angezeigt wird
Senderlisten wiederherstellen
• Ändern ◄/► Sie die Einstellung Aufgabe auf Update
• Ändern ◄/► Sie die Einstellung Modus auf Userdb
• Wechseln ▲/▼ Sie zum Menüpunkt Datei, wählen Sie die Datei user_database.udf ◄/►
aus
• Starten Sie das Wiederherstellen der Senderliste mit der Taste OK
• Beantworten Sie die Frage nach der Firmwareaktualisierung mit "ja"
• Der Vorgang ist abgeschlossen, wenn der Fortschrittsbalken auf 100% steht. Der Receiver
startet anschließend automatisch neu.
Hinweise:
-falsche Einstellungen im Menü Firmware aktualisieren können den Receiver beschädigen
-Während des Widerherstellens von Senderlisten darf der Receiver keinesfalls ausgeschaltet werden,
das Ausschalten während des Wiederherstellens kann kostenpflichtige Reparaturen zur Folge haben!
-Die Datei user_database.udf darf am PC umbenannt werden, jedoch muss die Endung *.udf erhalten
bleiben. Haben Sie die Datei umbenannt, müssen Sie den neuen Namen beim Menüpunkt Datei
auswählen.
-Die *.udf-Datei muss im Wurzelverzeichnis des USB-Speichers abgelegt werden; sie darf nicht in
einen Ordner verschoben werden.
25
Einstellungen
USB und Wartung
USB Media Player
Erlaubt den Zugriff auf den Media Player des Gerätes. Der Media-Player ist auf Seite 19 beschrieben.
USB Geräte sicher entfernen
Mit dieser Option sollten Sie den angeschlossenen USB Speicher zuerst von dem Receiver abmelden, bevor Sie diesen von dem USB Anschluss abziehen.
USB Rekorder (Optional)
Aufnahmeliste
siehe Seite 18.

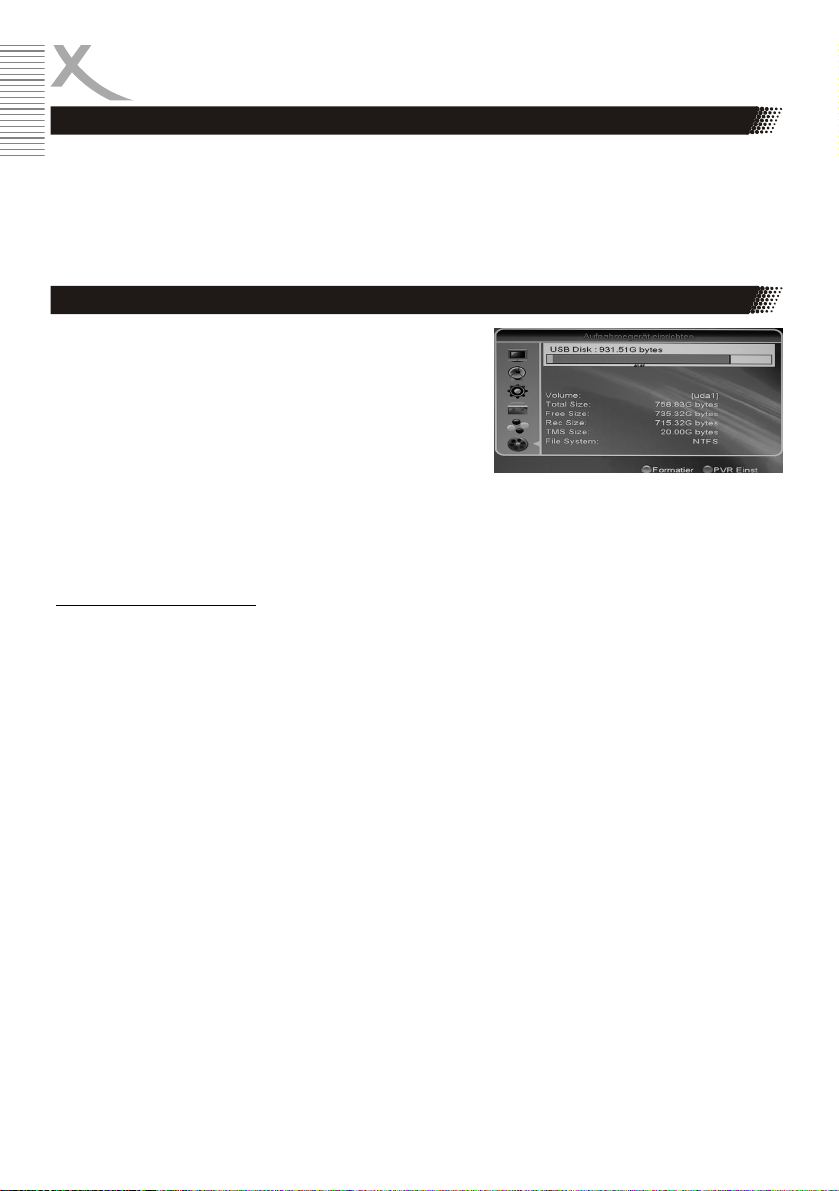

Aufnahmegerät einrichten
In diesem Menü können Sie bestimmen, welche Partition für
die Aufnahme/Time-Shift verwendet werden soll. Außerdem
können Sie Geräte oder Partitionen formatieren.
◄/► Sofern das Gerät mehrere Partitionen
(Volumes) enthält, können Sie zwischen
den Partitionen wechseln.
GELB Formatierungsdialog anrufen
BLAU PVR-Einstellungen aufrufen
Aufnahmepartition festlegen
• Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◄/►
aus, welche Partition für die Aufnahme und Timeshift verwendet werden soll.
• Drücken Sie die BLAUE Taste.
• Bestätigen Sie Ihre Einstellung mit OK.
USB-Geräte formatieren (alles löschen)
• Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◄/►
aus, welche Partition formatiert werden soll.
• Drücken Sie die GELBE Taste.
• Das Fenster "Formatieren" öffnet sich
• Wählen Sie mit den Tasten ◄/► das gewünschte Dateisystem (Disk Mode) aus.
• Nachdem Sie das Dateisystem bestimmt haben, drücken Sie die Taste ▼, um die Schaltflä-
che OK zu markieren.
• Bestätigen Sie Ihre Einstellung mit OK.
ACHTUNG: Beim Formatieren werden ALLE Daten gelöscht, die sich auf dem USB-Speichergerät
befinden! Nach dem Formatieren ist der USB-Speicher leer, alle Daten sind verloren!
Hinweis:
Das Dateisystem FAT32 wird von nahezu allen aktuellen Geräten und Computern erkannt. FAT32
unterstützt jedoch keine Dateien, die größer als 4GB sind. Für die Verwendung sehr großer Dateien
ist also das Dateisystem NTFS erforderlich. Schauen Sie in der Dokumentation zu Ihrem Computer
nach, ob dieser NTFS-Datenträger lesen kann.
26
Einstellungen - Technische Daten
USB Rekorder
Aufnahmeeinstellungen
Timeshift
Mit diesem Menüpunkt können Sie die Time-Shift-Funktion ein– und ausschalten (siehe auch S.18):
An Time Shift Funktion ist aktiv
Aus Time Shift Funktion ist ausgeschaltet
Timeshift Aufnahme
Mit dieser Einstellung legen Sie fest, zu welchem Zeitpunkt Aufnahmen beginnen, wenn Sie bei aktivierter Time-Shift Funktion die Taste ● (Aufnahme) drücken.
An Nach dem Drücken der Taste ● (Aufnahme) wird das gesamte Programm aus dem Time Shift Buffer als Aufnahme abgelegt und die Aufnahme fortgesetzt.
Aus Die Aufnahme beginnt auch bei aktivierter “Time Shift“- Funktion erst nach dem Drücken der
Taste ● (Aufnahme) . Das für Time Shift zwischengespeicherte Programm geht verloren.
Siehe auch Seite 18.
Technische Daten
Allgemeine Daten
Spannungsversorgung AC 220-240V bei 50/60Hz
Leistungsaufnahme Durchschnitt: 8W/ max.: 25W / Stand By: 0,8W
Abmessungen 180x100x34mm
Gewicht 420g (inkl. Fernbedienung)
DVB-S2 Tuner
Eingangsfrequenz 950 - 2150 MHz
Impedanz 75Ohm
LNB Versorgung 13/18 V, max. 300mA
Modulation QPSK, 8PSK
Speicherplätze 64 Satelliten, 3000 Transponder, 5000 Sender
Video
Videodekodierung MPEG1, MPEG2 (MP@ML), MPEG4 AVC / H.264 HP
Video-Auflösung bis zu 1920 x 1080p
Seitenverhältnis 4:3, 16:9
Audio Dekoder
Audiodekodierung ISO/IEC 11172 Layer I & II
Audiofrequenz 32, 44.1, 48 KHz
Anschlüsse
Video HDMI (bis 1080p), SCART (RGB/FBAS)
Audio S/PDIF (Koaxial)
Antenne LNB IN (F-Stecker)
USB 2.0
Betriebsbedingungen
Temperatur 0 - 40° C
Feuchtigkeit < 90% (nicht kondensierend)
27
Problembehebung
USB und Wartung
Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundendienst kontaktieren. Technischer Kundendienst für Xoro-Produkte:
Tel.: 040 77 11 09 17 Internet: www.xoro.de/service
Symptome Ursache und Lösung
Kein Suchlauf
Es werden nicht alle Sender gefunden
Kein Empfang
Bildstörungen mit starken
Mosaiken oder Artefakten , eingefrorene Bilder
Kein Strom
Kein Bild / kein farbiges
Kein Bild über HDMI
Kein Ton
Kein Ton über HDMI, kein
Raumklang über DigitalOut
Fernbedienung arbeitet
nicht
Keine Aufnahme
Aufnahme hat Aussetzer
oder ruckelt
USB-Gerät wird nicht
erkannt
Uhrzeit ist falsch
• Richten Sie die Satellitenschüssel richtig aus. Am Besten
lassen Sie das durch einen Techniker durchführen!
• Prüfen Sie, ob das LNB und/oder Ihr Multischalter richtig
angeschlossen sind.
• Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Empfang digitaler Programme ausgelegt ist.
• Setzen Sie das Gerät in den Auslieferzustand zurück (Seite
25) und beginnen Sie mit den Einstellungen und Sendersuchlauf erneut.
• Erkundigen Sie sich bei dem Installateur ihre Empfangsanlage nach den richtigen Einstellungen.
• Beachten Sie den Netzschalter auf der Rückseite!
• Überprüfen Sie die Verbindung zum TV Fernsehgerät.
• Überprüfen Sie die Videoeinstellungen (Seite 22/23, Audio/
Videoausgabe).
• TV Sender ist verschlüsselt.
• Wählen Sie den richtigen HDMI-Anschluss bei Ihrem Fernse-
her aus. Die Umschaltung erfolgt nicht automatisch.
• Probieren Sie ein anderes HDMI-Kabel aus.
• Wählen Sie eine andere Auflösung (Siehe Seite 22, Taste
DISP).
• Verbinden Sie den Receiver zunächst über SCART, um weitere Einstellungen testen zu können (siehe Seite 22/23)
• Erhöhen Sie vorsichtig die Lautstärke (VOL +).
• Überprüfen Sie die Verbindung zum TV oder externen Ver-
stärker.
• Bitte beachten Sie die Einstellung Digitaltonausgabe
(Seite 23).
• Wechseln Sie die Batterien.
• Benutzen Sie die Fernbedienung in der spezifizierten Reich-
weite (max. 5 Meter und 30 °)
• Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.
• Kein USB-Speicher angeschlossen
• Kein freier Speicherplatz auf dem Medium vorhanden
• Beachten Sie Seite 7, Seite 26.
• Speichermedium ist evt. zu langsam.
• Siehe Hinweise auf Seite 7.
• Bitte beachten Sie Seite 23 (Zeitzone, Sommerzeit).
28
Gewährleistungsbedingungen
Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die
vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach
ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im
Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder
neuwertig entsprechend dem jeweils üblichen Industriestandard sind.
Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das
Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für
Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei
eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit
dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).
Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die
Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.
Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen,
den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.
Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und
Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war
erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.
Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des
Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.
Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen
benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/
oder telefonisch (s.u.)
Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:
MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Kundendienst
E-Mail: support@ersservice.de
Kundendienst: 040 - 77 11 09 - 17
29
DE: V1_1
FS: www
XORO by MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Deutschland
Tel: 040 77 11 09 17
xoro@mas.de
www.xoro.de
Loading...
