Xoro HRS 2600, HRS 8555 User Manual [de]

DVB-S/S2 Receiver

HRS 2600

HRS 8555

HRS 8556

Bedienungsanleitung

User Manual

Inhaltsverzeichnis (DE)

Sicherheitshinweise 4
Kontakt mit dem Kundendienst aufnehmen 6
Recycling und Umwelt 7
Lieferumfang/Vergleichsübersicht 8

Bedienelemente und Anschlüsse 9
Fernbedienung 11

Anschluss an den Fernseher 13
Anschluss an die Satellitenempfangsanlage 14
Anschluss an die Hi-Fi Anlage 14
Verbinden von USB Massenspeichergeräten 15

Installation 16
Satelliteneinstellungen 17
Sendersuche 20

Tägliche Bedienung 21
EPG (Elektronischer Programmführer) 23

USB Media Player 24

Einstellungen 29
Sender - Senderlisten bearbeiten 29
Bild 31
Sendersuche 32
Zeit 32
Präferenzen 33
System 34
Software Update 34
USB 35

Problembehandlung 37

Spezifikationen 38

Gewährleistungsbedingungen 39

Deutsch

DE 3

Sicherheitshinweise

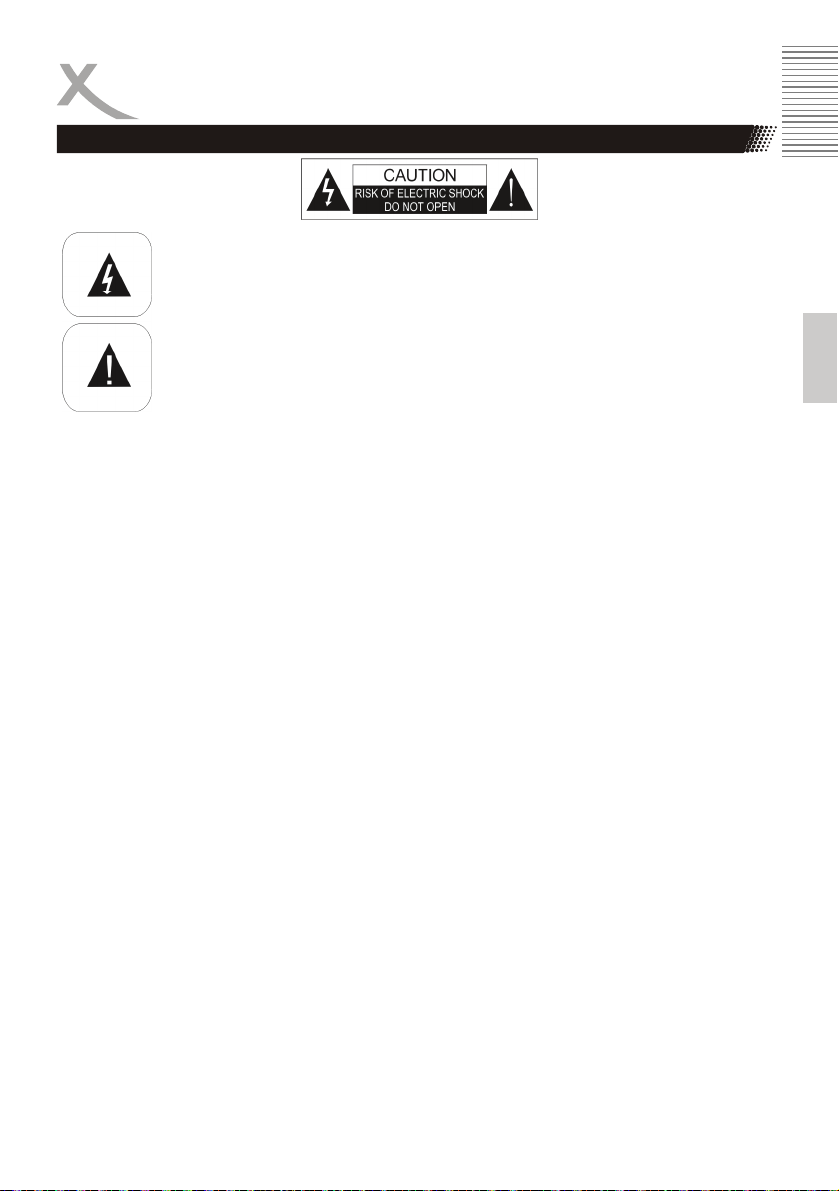

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an
einigen freiliegenden Bauteilen im Inneren des Gerätes hin.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt
werden sollten.
Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse

Deutsch

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.

2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.

Satellitenempfangsanlage

Der XORO DVB-S/S2 Receiver ist für den Betrieb an einer den Vorschriften entsprechenden Emp­fangsanlage vorgesehen.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewähr­leisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.

• Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!

• Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangs-

problemen kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhän­gig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb einmessen.

• Verwenden Sie hochwertige Antennenkabel.

• Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang

aller aktuellen Satellitenprogramme geeignet. Lassen Sie ein LNB installieren, dass für den
Empfang aller Programme geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).

• Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte den Receiver

vorher aus und ziehen Sie den Netzstecker bzw. das Netzteil aus der Steckdose. Andernfalls
könnte es zu Schädigungen der angeschlossen Geräte kommen.

Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die kor­rekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.

Verwendung

1. Empfang von digitalen Sendern (DVB-S/S2).

2. Abspielen von unterstützten Video-, Bild- und Musikdateien

USB Anschluss

Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB
Sticks) an.

Weitere Details zum USB Anschluss entnehmen Sie bitte Seite 15.

B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimi­schen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radio­wellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert,
kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder
Ausschalten des Gerätes kommen.

DE 4

Sicherheitshinweise

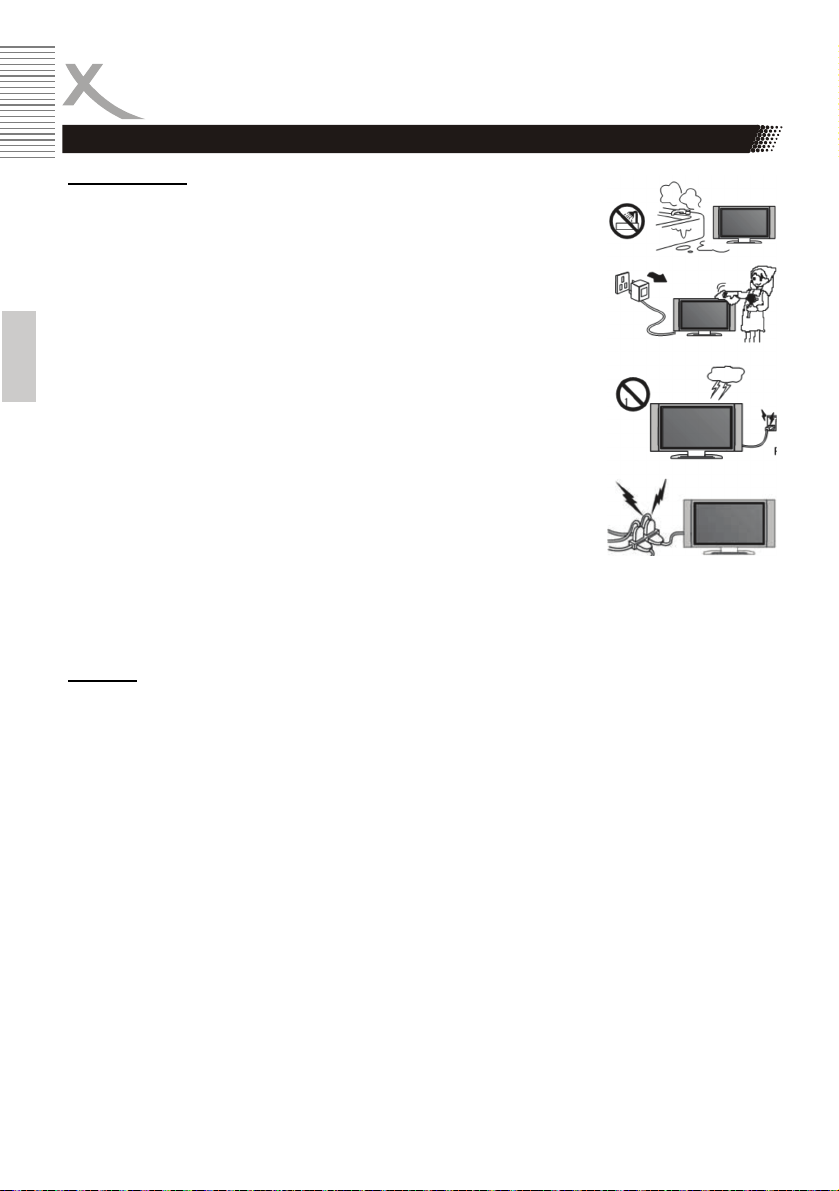

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät/Netzteil kann nur mit der auf der Rückseite beschriebenen Spannung betrieben
werden.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das
Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastun­gen des Kabels, insbesondere an Buchsen und Steckern.

5. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Ste­cker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

6. Das Gerät hat einen Überlastungsschutz. Dieser darf nur von einem Fachmann ersetzt wer­den.

7. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es bei Gewitter vom Strom­und Kabelnetz trennen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt
wird.

8. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen
angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der
Kontakt mit solchen Leitungen tödlich enden kann.

9. Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu
Bränden oder elektrischen Schocks führen kann. In die Öffnungen des Gerätes dürfen keine
Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer
oder einen Stromschlag hervorrufen kann.

10. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker aus der Steckdose.

11. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem
feuchten Tuch gereinigt werden.

Aufstellung und Betrieb

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Per­sonen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen
angebracht werden oder von dem Hersteller bezogen werden.

3. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fern­seher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bild­schirmschoner oder schalten Sie das Gerät aus.

4. 16:9 Plasma/LCD-TV/OLED: Betreiben Sie das Gerät nie permanent im 4:3 Modus (16:9
Pillar Box). Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen.

5. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies
könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

6. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät län­ger nicht nutzen.

7. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese
müssen immer frei gehalten werden. Netzteil und Gerät erwärmen sich im Betrieb.

8. Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert
werden. Vermeiden Sie Hitzestau am Gerät.

9. Schützen Sie das Gerät vor Feuchtigkeit, Zigarettenrauch und Witterungseinflüssen.

10. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

11. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies be­einträchtigt die Funktion und könnte zu Schädigungen führen.

12. Das Gerät ist für die Verwendung in privaten Haushalten konzipiert.

Deutsch

DE 5

Kundendienst

Servicefall

1. Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem
Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

• Wenn das Netzteil oder Netzkabel defekt ist.

• Wenn Gegenstände in das Gerät gefallen sind.

Deutsch

• Wenn das Gerät mit Wasser in Berührung gekommen ist.

• Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.

• Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankun-

gen aufweist.

3. Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feu­er und anderen Pannen führen.

4. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch

Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Telefon: [phone] (Mo.-Fr., 11.00Uhr bis 17.00Uhr)
E-Mail:[e-mail]

ERS GmbH Elektronik Repair Service
Weidegrund 3/Halle1
21614 Buxtehude
Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

DE 6

Recycling und Umwelt

Wiederverwertung von Elektrogeräte

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese
sind recyclingfähig und können wieder verwendet werden. Die durchkreuzte Mülltonne
auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäi­schen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsor­gung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen
Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung
alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzer­handbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie diese nicht mit
dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie re­cyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der "Grüne Punkt"

Der Grüne Punkt auf Verpackungen bedeutet, dass die MAS Elektronik AG eine
Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung
zahlt.

Batterien

Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien bei einer Sam­melstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer um­weltschonenden Entsorgung zugeführt werden können.
Bitte entsorgen Sie Batterien nicht im Hausmüll.

Konformität

Hiermit erklärt die MAS Elektronik AG, dass sich dieses Gerät in Übereinstimmung
mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMV­Richtlinien 2004/108/EG und den Richtlinien für Niederspannungsgeräte 2006/95/
EG befindet.
Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften
der Ökodesign Richtlinie 2009/125/EG.

Deutsch

DE 7

Lieferumfang/Vergleichsübersicht

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• XORO DVB-S/S2 Receiver (HRS 2600, HRS 8555 oder HRS 8556)

• Fernbedienung

• Bedienungsanleitung

• Netzteil (nur bei Receivern mit externem Netzteil)

Deutsch

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.

• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen,

wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Vergleichsübersicht

Modell LED-Display,

Gerätetasten

HRS 2600 nein nein extern

HRS 8555 nein ja extern

HRS 8556 ja ja eingebaut

Dolby Digital­Decoder

Netzteil

USB Rekorder
(PVR Ready)

nein

nein

nein

DE 8

Vorderseite

Bedienelemente und Anschlüsse

Deutsch

2

7

1

4000

3 5 4 6 1 2

1) USB Anschluss (siehe Seite 15)

2) Empfänger für Fernbedienungssignale

3) LED-Anzeige: Zeigt Status, Sendernummer oder Uhrzeit

4) Zum vorhergehenden Sender umschalten (▼)

5) Zum nächsten Sender umschalten (▲)

6) Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)

7) Betriebs-LED (grün: eingeschaltet, rot: Standby/Bereitschaft)

7

DE 9

Rückseite

Deutsch

Bedienelemente und Anschlüsse

A C D E B

A C D E B

A) Antenneneingang (F-Buchse, IEC 169-24)
B) Ausgang (F-Buchse, IEC 169-24)
C) Digitaler Audioausgang (S/PDIF koaxial)
D) HDMI Ausgang
E) SCART Ausgang
F) Netzkabel (nur HRS 8556)
G) Anschlussbuchse für das mitgelieferte Netzteil* (nur HRS 2600/HRS8555)

G

F

DE 10

Fernbedienung

Einlegen der Batterien

• Legen Sie die Batterien (1,5V Größe
AAA) in das Fach ein. Achten Sie
bitte beim Einlegen der Batterien auf
die richtige Polarität (+/-).

• Schieben Sie die Batterieklappe
wieder auf.

• Entfernen Sie die Batterien aus der
Fernbedienung, wenn Sie den Re­ceiver eine längere Zeit nicht benut­zen.

Sicherheitshinweise:

• Entfernen und erneuern Sie alte
Batterien. Sie könnten auslaufen
und die Fernbedienung beschädigen.

• Austretende Batterieflüssigkeit mit
einem Tuch entfernen. Vermeiden
Sie den Hautkontakt mit der Flüssig­keit.

• Bei Verschlucken der Batterie oder
Batterieflüssigkeit suchen Sie sofort
einen Arzt auf.

• Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

• Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.

Deutsch

DE 11

Tastenbeschreibung

Deutsch

Fernbedienung

Bereich 1
POWER (Gerät Ein-/Ausschalten)
SUB-TITLE (Untertitel aufrufen)
LANG/AUDIO (Tonspuren wechseln)
MUTE (Ton aus-/einschalten)
EPG (Elektronische Programmzeitschrift aufrufen)
GOTO (Zu einer bestimmten Wiedergabezeit springen)
PAGE (Seitenweise durch Listen blättern)

1

TTX (Videotext einblenden)
REPEAT (Wiederholungsmodus bei Wiedergabe ändern)

Bereich 2
MENU (Hauptmenü einblenden)
CH+/CH- (Sender umschalten, Menüauswahl hoch/runter)
EXIT (Menü verlassen, zum übergeordneten Menü wech-

seln)
VOL+/VOL- (Lautstärke ändern, Menüauswahl rechts/

2

links)

FAV (Favoritenlisten einblenden)
TV/RADIO (Umschalten zwischen TV- und Radiomodus)
OK (Auswahl bestätigen, Senderliste anzeigen)

Bereich 3
Zifferntasten (0-9, Zahleneingabe)
RECALL (vorherigen Programmplatz aufrufen, zum über-

geordneten Verzeichnis wechseln)
INFO (Informationen anzeigen, A-B Wiederholung)

3

Bereich 4

  (Bildsuchlauf rückwärts/vorwärts)
I I (Vorherige/Nächste Datei)
 (Wiedergabe starten)

|| (Pause)

■/USB (Wiedergabe stoppen, Media Player öffnen)
ROT (Rote Ta st e )
V-FORMAT (HDMI Auflösung ändern, grüne Ta s te )

4

ASPECT (Seitenverhältnis ändern, gelbe Ta st e )
TIMER (Timer-Liste anzeigen, blaue Ta st e )

Hinweis:
Die Funktion einiger Tasten steht nur dann zur Verfügung,
wenn der entsprechende Betriebsmodus vorher aktiviert wur­de. Beispiel: Die GOTO Funktion oder die REPEAT Funktion
stehen dann zur Verfügung, wenn der Media Player aktiviert
wurde. Beachten Sie dazu die weiteren Beschreibungen im
Handbuch und die Hinweise auf dem Bildschirm.

DE 12

Anschließen

Anschluss an den Fernseher

Vorbereitung:

• Stellen Sie sicher, dass alle Geräte
ausgeschaltet und von dem Stromnetz
getrennt sind.

• Lesen Sie die Bedienungsanleitung
des Fernsehers und beachten Sie die
Sicherheitshinweise.

• Verbinden Sie das Netzkabel bzw.
Netzteil zuletzt mit einer gut zugängli­chen Steckdose.

Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART­Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang
des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

HDMI: Verbinden Sie den HDMI Anschluss des Receivers mit einem freien HDMI-
Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie
den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht
HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung wird
ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

SCART: Verbinden Sie den TV SCART Anschluss des Receivers mit einem freien
SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den
SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall
sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART Ein­ gang aufrufen. Für die Verbindung wird ein SCART Kabel (vollbeschaltet) benötigt.
Dieses Gehört nicht zum Lieferumfang des Receivers.

Hinweise:

• Der Receiver ist für den Anschluss an 16:9 Fernseher voreingestellt. Bitte lesen Sie auf Seite
31 nach, wie Sie die Einstellungen für einen 4:3 Fernseher anpassen können. Das Ändern
der HDMI Auflösung und der Signalart für den SCART Anschluss wird dort ebenfalls be­schrieben.

• Verwenden Sie hochwertige Kabel. Minderwertige HDMI Kabel (besonders ab Längen über
1,5m) können Bildfehler verursachen oder eine Bildübertragung unmöglich machen. Minder­wertige SCART Kabel mit schlechter Abschirmung können zu "Geisterbildern" oder Störge­räuschen im Ton führen.

automatisch auf den

Deutsch

DE 13

Anschließen

Anschluss an die Satellienempfangsanlage

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des

Deutsch

Receivers.

Hinweise:

• Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang.

• Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.

• Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen

verursachen.

• Am Antennenausgang (LNB OUT) können Sie einen weiteren Satellitenreceiver anschließen.

Dies empfehlen wir nur sachkundigen Benutzern, da sich so verbundene Receiver gegensei­tig beeinflussen und nicht gleichzeitig alle Sender an beiden Geräten zur Verfügung stehen.

Anschluss an die Hi-Fi Anlage

Für die digitale Verbindung zu einem Hi-Fi System benötigen Sie ein koaxiales Kabel für S/PDIF­Signale. Diese Kabel gehört nicht zum Lieferumfang des Receivers. Verbinden Sie den S/PDIF Aus-
gang mit einem S/PDIF Eingang an Ihrem Hi-Fi System. Schauen Sie in Handbuch des Hi-Fi Sys­tems nach, wie Sie den Audio-Eingang aufrufen.

Hinweise:

• Der Receiver gibt digitale Signale im PCM- (Stereo) oder AC3-Bitstream Format (Dolby Digi­tal) aus. Sollten Sie keinen Ton über Ihr Hi-Fi System beim Betrachten von Sendungen mit
Dolby Digital-Tonspur hören, lesen Sie bitte auf Seite 33 nach, wie Sie das Ausgabeformat
für den S/PDIF Ausgang ändern können.

• Der Receiver stellt analogen Stereo-Ton nur an der SCART-Buchse bereit. Im Fachhandel
sind passende Adapter (SCART zu Cinch) erhältlich.

DE 14

Anschließen

Verbinden von USB Massenspeichergeräten

USB-Buchse:

Folgende USB-Geräte werden unterstützt:

• USB Massenspeichergeräte

• Max. Kapazität: 1024GB (1TB)

• Dateisysteme: FAT32/NTFS

Hinweise:

• Die Receiver HRS 2600/8555/8556 sind nicht PVR-Ready und kann daher keine Sendungen

aufnehmen! Möchten Sie Sendungen aufnehmen, benötigen Sie einen XORO-Receiver mit
USB-Rekorder-Funktion.

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen
nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät
nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.

• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzen die USB­Spezifikationen und funktionieren evtl. nicht fehlerfrei (Geräte werden nicht zuverlässig er­kannt, Festplatten können nicht starten usw.) zusammen mit dem Receiver.

• Speichergeräte bis 1024GB (1TB) werden unterstützt, bei höherer Kapazität kann die Kom­patibilität nicht unter allen Umständen garantiert werden.

• Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie
dieses mit dem Receiver verbinden.

• USB 3.0-Geräte und die dazugehörigen Kabel haben zusätzliche Kontakte zur schnellen
Datenübertragung in den Steckern. Diese Kontakte werden nicht verbunden, wenn diese
Geräte mit USB 2.0 Host-Controllern verbunden werden. So wird die Abwärtskompatibilität zu
USB 2.0 Host-Controllern sichergestellt. Der Receiver verfügt über einen USB 2.0 Host­Controller, daher wird max. USB 2.0-Geschwindigkeit erreicht.

• Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschä­digt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren
Sie es erneut.

• Die USB-Buchse des Receivers eignet sich nicht zum Aufladen von Geräten mit eingebautem
Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).

Deutsch

DE 15

Erstinstallation

Installation

Bei der ersten Inbetriebnahme des Receivers erscheint
auf dem TV-Bildschirm das XORO Installationsmenü*.
Dieses Menü enthält vier Optionen:

1. OSD Sprache

2. Land

3. Sendersuche

4. Vorprog. Liste laden

Deutsch

Mit den Pfeiltasten ▲/▼ können Sie zwischen den vier Menüpunkten wechseln. Wenn der Menü­punkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◄/► anpassen.

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Land

Wählen Sie aus, in welchem Land Sie den Receiver betreiben.

Sendersuche

Kunden, auf die folgendes zutrifft, können über das Menu "Sendersuche/Satelliteneinstellung" auf
erweiterte Einstellungen zugreifen und ein Suchlauf durchführen:

• Kunden mit drehbaren Satellitenantennen (Motor)

• Kunden mit mehreren Satellitenantennen oder LNB (DiSEqC)

• Kunden mit vom Standard abweichenden Empfangskomponenten

Die meisten Kunden können an dieser Stelle die Installation mit der Auswahl "Vorprog. Liste laden"
abschließen.

Vorprog. Liste laden (Vorprogrammierte Liste laden)

In der Software des Recveivers ist ab Werk eine Senderliste für den Satelliten ASTRA 19.2° hinter­legt. In dieser Liste sind die deutschen Fernsehsender auf den vorderen Programmnummern abge­legt.

In den meisten Fällen ist die Installation des Receivers mit dem Laden der Programmliste ab­geschlossen.

Passen Sie ggf. OSD Sprache und Land an und entscheiden Sie sich, ob Sie die vorprogrammierte
Senderliste nutzen wollen. Drücken Sie die Taste OK, um Ihre Auswahl zu bestätigen.

• Haben Sie sich entschieden, die vorprogrammierte Liste zu verwenden, erscheint jetzt der
erste Fernsehsender auf Ihrem Bildschirm. Sollten Sie nach dem Laden der hinterlegten
Senderliste keine Fernsehprogramme sehen können, überprüfen Sie bitte die Verkabelung,
Ihre Antenneneinstellungen und/oder führen Sie einen Sendersuchlauf durch.

• Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das
Menü "Antenneneinstellungen" auf dem Bildschirm.

*Sollte das Gerät nach dem ersten Einschalten nicht das Menü "XORO Installation" anzeigen, lesen
Sie bitte auf Seite 34 nach, wie Sie das Gerät wieder in den Auslieferzustand zurückversetzen.

DE 16

Erstinstallation

Satelliteneinstellungen - Vorbereitung

Vorbereitung:

Um einen Sendersuchlauf erfolgreich durchführen
zu können, müssen Ihnen einige Informationen zu
Ihrer Empfangsanlage bekannt sein:

• Auf welchen Satelliten ist ihre Antenne

ausgerichtet?

• Verfügen Sie über mehrere Antennen
oder eine Antenne mit mehreren LNB
müssen Sie wissen, welche Art von Um­schalter (Toneburst oder DiSEqC) Sie
verwenden und an welchem Anschluss welche Antenne/LNB angeschlossen ist.

• Bei einer UniCable/SCR EN50494 Empfangsanlage müssen Sie wissen, welches Benutzer­band verfügbar ist und welche Bandfrequenz diesem zugeordnet ist.

Fragen Sie beim Installateur Ihrer Antennenanlage nach, falls Ihnen einige Parameter nicht bekannt
sein sollten. Sollten Sie zur Miete wohnen, fragen Sie bitte Ihren Vermieter.

Beispiel:

Die meisten Satellitenantennen in Deutschland sind auf den Satelliten ASTRA 19.2° ausgerichtet und
verfügen über ein "Universal"- oder "Digital"- LNB. In diesen Fällen empfehlen wir, die vorprogram­mierte Senderliste zu nutzen.

Möchten Sie die vorprogrammierte Senderliste nicht verwenden, sind die üblichen Einstellungen für
ASTRA 19.2° Empfangsanlagen folgende:

Satellit: 019.2E ASTRA 1H,1KR, 1L, 1M
LNB-Type: 09750/10600
LNB Spannung: 13/18V
22KHz: Auto
Toneburst: Kein
DiSEqC 1.0/11: Kein
Motor: Kein

Deutsch

DE 17

Erstinstallation

Satelliteneinstellungen - Vorgehensweise

Auf der linken Seite des Bildschirmmenüs sehen
Sie eine Liste von Satelliten, für die der Receiver
vorbereitet ist.

Auf der rechten Seite sehen Sie die Einstellungen
für den Satelliten, den Sie auf der linken Seite
ausgewählt haben.

Deutsch

Vorgehensweise:

• Wählen Sie mit den Tasten ▲/▼ den ersten Satelliten aus, den Sie einrichten wollen.

• Drücken Sie die Taste OK. Ein Haken erscheint vor dem gewählten Satelliten. Der Haken

bewirkt, dass der Satellit beim folgenden Sendersuchlauf berücksichtigt wird.

• Drücken Sie die Pfeiltaste ►, um auf die rechte Seite zu wechseln.

• Mit den Tasten ▲/▼ wählen Sie die unterschiedlichen Einstellungen aus, mit den Tasten ◄/

► ändern Sie diese.

• Haben Sie alle Einstellungen für den Satelliten angepasst, drücken Sie die Taste MENU, um

wieder auf die linke Seite zu wechseln.

• Können Sie mit ihrer Empfangsanlage mehrere Satelliten empfangen, wählen Sie jetzt mit

den Tasten ▲/▼ einen weiteren Satelliten aus, drücken Sie auch für diesen die Taste OK
und nehmen Sie anschließend die Einstellungen auf der rechten Seite vor.

• Wiederholen Sie die Schritte für alle Satelliten, die Sie mit Ihrer Antennenanlage empfangen
können.

Hinweise:

• Im unteren Teil des Menüs wird, nachdem die Einstellungen für den gewählten Satelliten
korrekt ausgeführt wurden, der ungefähre Werte für die Signalqualität angezeigt.

• Sollte ein Satellit in der Liste fehlen, können Sie diesen durch Drücken der ROTEN Taste
hinzufügen. Ein Fenster öffnet sich, tragen Sie die Werte für den Längengrad, Ost/West und
das Band ein. Geben Sie dem neuen Satelliten einen Namen. Wenn Sie einen neuen Satelli­ten hinzufügen, muss beim folgenden Sendersuchlauf der Suchmodus "Blinde Suche" ver­wendet werden. Wenn Sie einen Satelliten der Liste hinzufügen, wird ggf. trotz korrekter Ein­stellungen keine Signalqualität angezeigt. Diese Anzeige ist nur für Satelliten verfügbar, für
die eine Transponderliste hinterlegt wurde.

• Mit der Taste GOTO zeigen Sie die für den gewählten Satelliten hinterlegten Transponder an.
Mit dem ROTEN Taste können Sie neue Transponder hinzufügen. Mit der OK Taste werden
ausgewählte Transponder für einen Suchlauf markiert.

DE 18

Erstinstallation

Satelliteneinstellungen - Erklärung der Parameter

LNB Typ: Wählen Sie aus, welche Oszillatorfrequenz ihr LNB verwendet. Den korrekten
Wert entnehmen Sie bitte dem Handbuch Ihres LNB. (Standard: 09750/10600)

Sollten Sie über eine Unicable/SCR EN50494 Empfangsanlage verfügen, wählen Sie

bitte den LNB Typ Unicable (A oder B, bei einer Unicable-Anlage für den Empfang
eines Satelliten ist A in der Regel die richtige Wahl). Wählen Sie jetzt ein freies
Benutzerband und die dazugehörige Bandfrequenz aus. Details entnehmen Sie
bitte der Anleitung zu Ihrer Unicable-Empfangsanlage. Fragen Sie Ihren Vermieter
nach dem freien Benutzerband, wenn der Anschluss in einer Mietwohnung zur Verfü­ gung gestellt wird.

LNB Versorgung: Die Einstellung bestimmt, mit welcher Spannung die Antennenanlage versorgt
wird. Die Höhe der Spannung bestimmt zudem, ob horizontal oder vertikal
polarisierte Transponder empfangen werden. Diese Einstellung muss nur in sehr
seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass
Sender fehlen oder gar kein Empfang möglich ist. (Standard: 13/18V)

22KHz: Über das Zuschalten eines 22KHz-Signals kann der Receiver das LNB für den
Empfang eines anderen Frequenzbandes umschalten. Diese Einstellung muss
nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu,
dass Sender fehlen oder gar kein Empfang möglich ist. (Standard: Auto)

Toneburst: Toneburst-Umschalter haben zwei Eingänge und ermöglichen es so, zwei
Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen
solchen Umschalter, müssen Sie wählen, an welchem der beiden Anschlüsse
(A oder B) der auf der linken Seite ausgewählte Satellit angeschlossen ist.

DiSEqC: DiSEqC-Umschalter haben zwei bis 16 Eingänge und ermöglichen es so, mehrere
Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen
solchen Umschalter, müssen Sie wählen, an welchem der Anschlüsse der auf
der linken Seite ausgewählte Satellit angeschlossen ist. Bitte sehen Sie im Hand­ buch ihres Umschalters nach, welche Version (1.0, 1.1) unterstützt wird.

Motor: Drehbare Antennenanlagen erfordern eine erweiterte Konfiguration. Wir empfehlen,
diese von Fachbetrieben durchführen zu lassen. Nehmen Sie die Einstellung ent­ sprechend Ihrer Antennenanlage vor. Mit der ROTEN bzw. GRÜNEN Taste öffnen
Sie die Menüs für die weiteren Einstellungen.

Nachdem Sie alle Einstellungen für alle empfangbaren Satelliten vorgenommen haben, drücken Sie
die BLAUE Taste, um das Menü für den Sendersuchlauf zu öffnen.

Deutsch

DE 19

Erstinstallation

Sendersuche

Nach dem Drücken der BLAUEN Taste im Menü Satelliteneinstellungen erscheint das Fernster
"Sendersuche".

In diesem Fenster können Sie drei Einstellungen verändern, die das Suchergebnis beeinflussen:

Suchmodus:

• Standard: Der Receiver verwendet in der Firmware hinterlegte Listen, um Sender zu finden.

Deutsch

Dieser Suchvorgang ist schnell, Sender auf zukünftig neuen Transpondern werden aber nicht
gefunden.

• Blinde Suche: Der Receiver sucht jede mögliche Frequenz nach Sendern ab. Dieser Vor-
gang dauert etwas länger, jedoch werden auch Sender auf Transpondern gefunden, die dem
Receiver noch nicht bekannt sind.

• Netzwerk: Der Receiver verwendet in der Firmware hinterlegte listen, um Sender zu finden.
Die Netzwerksuche kann durch Analyse von Daten aus bekannten Transponder die Frequenz
neuer Transponder ermitteln. Der Suchvorgang ist schneller als "Blinde Suche", jedoch kann
es auch hier noch zu fehlenden Sendern kommen.

Bitte nutzen Sie "Blinde Suche", die Suche dauert zwar etwas länger, das Ergebnis ist jedoch eine
vollständige Senderliste.
Haben Sie im Menu Satelliteneinstellungen einen neuen Satelliten erstellt, müssen Sie den Such­modus "Blinde Suche" verwenden, da für nachträglich hinzugefügte Satelliten noch keine Transpon­derliste vorhanden ist. Bei UniCable/Einkabelanlagen steht "Blinde Suche" nicht zur Verfügung.

Sender:

• Alle: Während der Sendersuche werden freie (unverschlüsselte) und Bezahlsender
(verschlüsselt, Pay-TV) zur Senderliste hinzugefügt

• Nur Freie: Die Programmsuche speichert nur unverschlüsselte Sender ab.

Der Receiver kann keine Pay-TV Programme entschlüsseln. Wählen Sie "FTA (freie) aus. Sie erhal­ten eine kürzere Programmliste und sparen Zeit beim Sortieren der Programme.

Sendertyp:

• Alle: Der Suchlauf speichert Fernseh- und Radio-
sender

• Fernsehs.: Der Suchlauf speichert nur Fernsehsen-
der

• Radio: Der Suchlauf speichert nur Radiosender

Drücken Sie die Taste OK, der Suchlauf beginnt.

Der Receiver wechselt zum ersten gefundenen Sender,
wenn die Sendersuche abgeschlossen ist.

DE 20

Tägliche Bedienung

Wichtige Tasten und deren Funktionen

Senderwechsel

Mit den Tasten CH▲/CH▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die
Sendernummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste
auf. Bedienung der Senderliste:

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders
PAGE Seitenweise durch die Liste blättern
TV/Radio Zwischen Radio- und Fernsehsenderliste

wechseln.

ROTE Taste Sender nach Sendernamen suchen
GOTO Sender nur für bestimmte Satelliten oder

alle Sender auflisten

EXIT Senderliste ausblenden

TV/Radio
Wenn Sie zwischen dem Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/
RADIO Taste.

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 29 ff.), können Sie mit der FAV Taste auf der Fern­bedienung auf die Favoritenlisten zugreifen. Die Bedienung innerhalb der Favoritenliste sieht wie
folgt aus:

◄/► Favoritenliste auswählen
▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders
EXIT Favoritenliste ausblenden

Untertitel

Wenn Sie Untertitel angezeigt haben möchten, drücken Sie die
SUB-T Taste.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Untertitelsprache
aus. Bestätigen Sie Ihre Auswahl mit OK. Überträgt ein Fernseh­sender keine Untertitel, wird nur die Auswahlmöglichkeit "aus"
angezeigt.

Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

Deutsch

DE 21

Tägliche Bedienung

Wichtige Tasten und deren Funktionen

Tonspur/Sprache wählen

Wenn Sie während des Fernsehens die AUDIO Taste auf der Fernbedie­nung drücken, haben Sie Zugriff auf die Audioeinstellungen des TV Senders.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. Audioformat
aus. Bestätigen Sie Ihre Auswahl mit OK.

Verlassen Sie das "Audio-Sprache"-Menü mit der Taste EXIT.

Deutsch

Hinweis: Der HRS 2600 kann keinen Dolby Digital-Ton dekodieren. Sollten Sie keinen Ton hören,
wählen Sie bitte eine andere Tonspur aus. Dolby Digital wird jedoch über den digitalen Audioausgang
ausgegeben. Beachten Sie dazu Seite 33.

Videotext

Den Videotext aktivieren Sie über die TXT Taste. Nutzen Sie die
Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite.

Verlassen Sie den Videotext mit der Taste EXIT.

Stummschaltung/Ton aus
Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die

MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke
Mit den Tasten ◄/► (VOL+ / VOL-) ändern Sie die Lautstärke.

Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF bzw. HDMI-Ausgang als
Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

Informationen

Drücken Sie die Taste i mehrfach, um unterschiedliche
Informationen zum aktuellen Programm anzuzeigen.

Seitenverhältnis (ASPECT)

Während des Fernsehens haben Sie die Möglichkeit, das Seitenverhältnis zu ändern, ohne das Menü
aufzurufen. Drücken Sie dazu die ASPECT (GELB) Taste, das Seitenverhältnis ändert mit jedem
Tastendruck (siehe auch Seite 31).

DE 22

Elektronischer Programmführer

EPG

Drücken Sie die EPG Taste, um den elektroni­schen Programmführer anzuzeigen. Bitte beach­ten Sie, dass nicht jeder Sender Daten für das
EPG bereitstellt. Der Receiver benötigt evtl. etwas
Zeit, um alle EPG-Daten zu laden. Bitte haben Sie
in diesem Fall einen Moment Geduld.

Das EPG Fenster ist wie folgt aufgeteilt:
Links oben
Rechts oben
Links
Rechts
Unten

Die Bedienung erfolgt mit den Tasten:

OK Um-/Einschalttimer programmieren
i Zeigt die Timer-Liste an

▲/▼ Sendung auswählen
◄/► Wechsel des Senders

GELB/BLAU Durch die Kurzinformation zur ausgewählten Sendung blättern
EXIT EPG-Fenster schließen

Um-/Einschalttimer programmieren

Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die
Timerprogrammierung übernommen. Informationen wie Sender, Datum und Uhrzeit werden automa­tisch aus dem EPG übernommen. Die Option Wiederholung definiert, ob zu einer Sendung einmalig
oder regelmäßig umgeschaltet werden soll.
Zum Speichern drücken Sie die Taste OK. Der nun programmierte Timer erscheint in der Timer-Liste.
Die Timer-Liste können Sie während des Fernsehens durch drücken der BLAUEN Taste aufrufen.
Mit Hilfe der Farbtasten können Sie vorhandene Timer bearbeiten/löschen oder neue Timer manuell
hinzufügen. Die Funktionen der Farbtasten werden auf dem Bildschirm beschrieben.

Sendername, Wechsel mit den ◄/► Tasten

Aktuelles Datum und aktuelle Uhrzeit

Sendungen des gewählten Senders

Kurzinformation zu dem markierten Programm

Beschreibung der Tastenfunktionen.

Deutsch

DE 23

XORO Media Player

Wenn Sie Bilder, Musik oder Filme von USB­Massenspeichergeräten abspielen möchten, rufen
Sie dazu den USB Media Player des Gerätes auf.
Schließen Sie zuerst den USB Speicher an und
drücken Sie die MENU Taste.

Drücken Sie so oft die ◄/► Tasten, bis das Menü
USB angezeigt wird. Drücken Sie die ▼ Taste bis

Deutsch

die Option XORO Media Player hervorgehoben wird.
Bestätigen Sie mit der OK Taste die Auswahl.

Hinweis: Während des Fernsehens können Sie den Media Player auch durch das Drücken der Taste

■/USB aufrufen.

Der Media Player startet mit folgenden Öffnungsbild­schirm. Sie sehen in diesem die drei Auswahlmög­lichkeiten. Diese sind:

• Musik

• Foto

• Film

Wechseln Sie zwischen den einzelnen Option mit
den ◄/► Tasten und bestätigen Sie die Auswahl
mit der OK Taste.

DE 24

XORO Media Player

Foto

Wenn Sie Fotos mit dem Receiver anzeigen möch­ten, schließen Sie einen USB Speicher an und rufen
Sie den Menüpunkt Foto auf.

Nach erfolgreichem Auslesen des USB-Speichers
wird im Dateibrowser die Verzeichnisstruktur ange­zeigt. Wählen Sie mit den ▲/▼ Tasten den entspre­chenden Ordner aus und öffnen Sie diesen mit der
OK Taste.

Befinden sich in diesem Ordern Bilder, so werden
diese in dem Dateibrowser aufgelistet und das erste
Bild auf der rechten Seite als Vorschaubild darge­stellt.

Navigationshilfen im Dateibrowser

OK Anzeige des Bildes in Vollbild
PLAY (►) Starten der Diavorführung aller Bilder in diesem Ordner

▲/▼ Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

RECALL Navigation zu dem über geordneten Ordner
EXIT Rückkehr ins Multimedia Menü

Vorschau-Anzeige
Die Mosaikübersicht hat eine ähnliche Funktionsweise wie der Dateibrowser:

▲/▼ Wechsel zum oberen bzw. unteren Bild
◄/► Wechsel zum vorherigen bzw. nächsten Bild

OK Startet die Wiedergabe des Bildes
EXIT Beendet die Vorschaubildanzeige und wechselt direkt ins Hauptmenü zurück

Wiedergabe
Starten Sie die Wiedergabe in der Diavorführung mit der PLAY ► Taste. Die Diavorführung läuft
entsprechend den Fotoeinstellungen im USB Menü ab. Folgende Operationen stehen Ihnen zur Ver­fügung:

►►| Anzeige des nächsten Bildes
|◄◄ Anzeige des vorherigen Bildes
ROT Vergrößern bzw. Verkleinern des Bildes
GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn
GELB Rotation des Bild um 90° im Uhrzeigersinn
i Information des Bildes mit Dateiname, Auflösung und Größe der Datei
RECALL/EXIT Beenden der Wiedergabe und Rückkehr zum Dateibrowser

Musikwiedergabe während der Bildanzeige
Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück
auswählen und dann zu den Bildern wechseln.

Unterstützte Formate
Folgende Formate werden unterstützt: JPEG, BMP

Hinweise: Das Darstellen von Fotos mit hoher Auflösung kann viel Zeit in Anspruch nehmen. Wir
empfehlen fernsehgerechte Auflösungen (z.B. 1280x720 oder 1920x1080 pixel)

DE 25

Deutsch

XORO Media Player

Musik

Wenn Sie Musikdateien mit dem Receiver abspielen möchten, schließen Sie einen USB Speicher an
und rufen Sie den Menüpunkt Musik auf.

Nach erfolgreichem Auslesen des USB-Speichers wird im Dateibrowser Verzeichnisstruktur ange­zeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und aktivieren Sie diesen mit
der OK Taste.

Befinden sich in diesem Ordern Musikdateien, so werden diese in

Deutsch

dem Dateibrowser aufgelistet.

Navigationshilfen im Dateibrowser

OK / PLAY (►) Abspielen der ausgewählten Datei
STOP Beendet die Musikwiedergabe
►►| Wechsel zum nächsten Musikstück
|◄◄ Wechsel zum vorherigen Musikstück
|| / PAUSE Unterbricht die Musikwiedergabe

▲/▼ Wechsel zum vorherigen bzw. nächsten Musikdatei

RECALL Navigation zu dem über geordneten Ordner
EXIT Rückkehr ins Multimedia Menü

Schneller Vorlauf bzw. Rücklauf
Wenn Sie während der Musikwiedergabe die >> oder die << Taste drücken, dann starten Sie den
schnellen Vorlauf bzw. schneller Rücklauf. Jedes Drücken der Taste erhöht die Geschwindigkeit.

Unterstützte Formate
Der Receiver unterstützt folgende Musikdateien:

Format: MP3
Sampling Frequenz: 32 - 48 kHz
Bitrate: 32 bis 320 kb/s

Film

Wenn Sie Filmdateien mit dem Receiver abspielen möchten, schließen Sie einen USB Speicher an
und rufen Sie den Menüpunkt Film auf.

Hinweise:
Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards
erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls
kann es zu Fehlern bei der Darstellung kommen.

Bitte beachten Sie Seite 28 zu den unterstützten Formaten

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC Pro­grammen zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt
werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombi­nation dieser Teile zu einer nicht abspielbaren Dateien führen.

DE 26

XORO Media Player

Film

Nach erfolgreichem Auslesen des USB-Speichers
werden die Ordner/Dateien angezeigt. Wählen Sie
im Dateibrowser einen Ordner mit Filmdateien mit
der OK Taste aus. Die Dateien werden dann im
Dateibrowser in einer Liste angezeigt.

Navigationshilfen im Dateibrowser
▲/▼ Wechsel zum vorherigen bzw.
nächsten Datei bzw. Ordner
OK Startet die Wiedergabe der
Datei bzw. öffnet den Ordner
RECALL Steuert das übergeordnete Ver-
zeichnis an

ROT Vorschau/Vollbild
EXIT Beendet die Filmwiedergabe

Abspielfunktionen während der Wiedergabe
Wenn Sie einen Film ausgesucht haben und diesen mit der OK Taste gestartet haben, dann wird der
Film in dem Vorschaufenster auf der rechten Seite dargestellt. Mit der ROTEN Taste können Sie in
den Vollbildmodus wechseln. Eine direkte Wiedergabe in Vollbild erreichen Sie mit der PLAY Taste.
Alle Funktionen werden nachstehend kurz aufgelistet.

OK Wiedergabe im Vorschaufenster
► Wiedergabe in Vollbild

ROT Wechsel zwischen Vollbild und Vorschaufenster
i Informationsanzeige wie Abspielzeit/Abspiellänge der Datei, Dateiname,

Dateigröße, Auflösung, Bildrate

AUDIO Wechsel der Tonspur
SUB-T 1x Untertitelauswahl anzeigen, 2x Untertiteleinstellungen ändern
MENU Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster
RECALL Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster
GOTO Sprung zu einem selbst definierten Zeitpunkt
◄◄ / ►► Schneller Rücklauf bzw. schneller Vorlauf
|◄◄/►►| Vorherige/nächste Datei
|| Unterbricht die Wiedergabe (Pause)
STOP Beendet die Wiedergabe
RPT Wiederholungsmodus (Einzelne bzw. alle Dateien in einem Ordner wiederholen)

Wiedergabe fortsetzen
Für einige Dateiformate kann der Receiver die Position speichern, an der Sie beim letzten Abspielen
die Wiedergabe gestoppt haben.
Konnte der Receiver die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der
Wiedergabe am oberen Bildschirmrand die Auswahl Letzte Pos./Start ein.

• Letzte Pos.: Die Wiedergabe an der gespeicherten Position fortsetzen.

• Start: Fortsetzen der Wiedergabe abbrechen und Datei von Anfang an wiedergeben.

Die Auswahl zwischen den Optionen erfolgt mit den Taste ▲/▼, bestätigen Sie Ihre Auswahl mit OK.

Deutsch

DE 27

Unterstützte Formate

XORO Media Player

Endung Container Video

MPG, MPEG MPG,

TS MPEG2-TS,

Deutsch

MP4 AVI, MP4 MPEG4,

MKV MKV H.264,

AVI AVI

MPEG

H264-TS

(1.0,2.0),
DMF0,1,2

Codec

Mpeg 1,2 1920x 1080/30P MP2,MP3 Main

MPEG2,
H.264

Xvid 1.00,
Xvid 1.01,
Xvid1.02,
Xvid 1.03,
Xvid 1.10­beta 1/2,
H.264

MPEG
1,2,4

MPEG2,
MPEG4
Xvid 1.00,
Xvid 1.01,
Xvid 1.02,
Xvid 1.03,
Xvid 1.10­beta1/2
H.264

Max. Auflösung Audio

Codec

1920x 1080/30P MP2,MP3 Main

1920x1080/30P MP3 H264: Main Profile

1920x1080/30P MP2,MP3 H264: Main Profile

1920x1080/30P MP2,MP3 MPEG2: Main Profile

Profil

and High Profile
@Level 4.0
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5

and High Profile @
Level 4.0
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5

MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5

Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 20Mbit/sec. Seitenverhältnis: 4/3, 16/9

Irrtum und technische Änderungen vorbehalten.

DE 28

Einstellungen

Hauptmenü

Das Hauptmenü des Receivers rufen Sie über die MENU
Taste auf.
Die Untermenüs sind:

• Sender

• Bild

• Sendersuche

• Zeit

• Präferenzen

• System

• USB

Sender

Hinweis:
Das Standardpasswort ist 000000. Sollten Sie das Passwort gerändert und vergessen haben, ge­ben Sie das Masterpasswort 888888 ein.

Senderliste bearbeiten

In diesem Menü können Sie die Reihenfolge der Sender ändern, Sender löschen und umbenennen
sowie Favoritengruppen zuordnen.

Bewegen mit ▲/▼

• Wählen Sie mit den Tasten ▲/▼ einen Sender
aus, den Sie auf eine andere Sendernummer ver­schieben wollen.

• Drücken Sie die ROTE Taste, der Sender wird für
das Verschieben markiert.

• Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu
dem Sie den markierten Sender verschieben wol­len.

• Drücken Sie die OK-Taste, der Sender wird bei dem gewählten Platz in die Senderliste ein-
gefügt.

Hinweis: Sie können mehrere Sender mit der ROTEN Taste für das Verschieben markieren.

Bewegen durch Eingabe der neuen Programmnummer

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf einen anderen Pro-
grammplatz verschieben wollen.

• Drücken Sie die ROTE Taste.

• Geben Sie den neuen Programmplatz mit den Zifferntasten 0-9 ein.

• Drücken Sie die OK, der Sender wird bei dem gewählten Platz in die Senderliste eingefügt.

Löschen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.

• Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage erscheint.

• Drücken Sie die OK, um die Abfrage zu bestätigen und den Sender zu löschen.

Deutsch

DE 29

Einstellungen

Sender

Verriegeln
Der Receiver fragt nach dem Passwort, bevor ein verriegelter Sender angeschaut werden kann.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.

• Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert.

• Drücken Sie erneut die GELBE Taste, um die Sperrung aufzuheben.

Überspringen

Deutsch

Sender, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH▲/▼
übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.

• Wählen Sie mit den Tasten ▲/▼ einer Sender aus, den Sie "überspringen" möchten.

• Drücken Sie die GRÜNE Taste, der Sender wird für das Überspringen markiert.

• Drücken Sie erneut die GRÜNE Taste, um das "Überspringen" aufzuheben.

Favoriten
Der Receiver verfügt über vier vordefinierte Favoritengruppen (Film, News, Sport, Musik). Sie können
jeden Sender jeder Favoritengruppe zuordnen. Ein Sender kann mehreren Gruppen zugeordnet wer­den.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie zu einer Favoritengruppen hin-

• Drücken Sie die Taste FAV. Das Menü "Favoriten" wird eingeblendet.

• Wählen Sie die Favoritengruppe aus ▲/▼ , zu der Sie den Sende hinzufügen wollen.

• Drücken Sie die Taste OK, vor der Favoritengruppe erscheint das entsprechende Symbol.

• Drücken Sie die Taste EXIT, um das "Favoriten"-Menü zu schließen.

Umbenennen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden Sender aus und drücken Sie die RECALL
Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten ◄/►/▲/▼ die
Buchstaben aus und bestätigen Sie den Buchstabe mit der OK Taste. Ist der neue Sendername kom­plett, dann navigieren Sie zu dem "OK"-Feld und drücken Sie dort die OK Taste. Der Sender erhält
dann den neuen Namen.

Hinweise:

• Mit der Taste TV/Radio können Sie zwischen TV- und Radioliste umschalten

• Mit der Taste GOTO können Sie Sender aller oder eines bestimmten Satelliten auflisten las-

• Die Änderungen an der Senderliste werden gespeichert, wenn Sie das Menü "Senderliste

zufügen wollen.

Sie können an dieser Stelle auch mehrere Favoritengruppen auswählen. "Ausschalten" hebt
die Auswahl aller Favoritengruppen auf.

sen.

bearbeiten" mit der Taste EXIT verlassen.

DE 30

Einstellungen

Sender

Sortieren
Mit dieser Option können Sie die Sender nach den Vorgaben (Verschlüsselung, Frequenz usw.) in­nerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren


Seitenverhältnis

Diese Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet
und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher
vom Receiver angepasst werden.

• AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte wer-

den ggf. bildschirmfüllend aber verzerrt dargestellt. Die weitere
Anpassung muss durch den Fernseher erfolgen)

• 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden nach

Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)

• 4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unver-

zerrt aber ggf. mit "schwarzen Balken" dargestellt.)

• 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden un-

verzerrt aber ggf. mit "schwarzen Balken" dargestellt.)

• 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden bildschirmfüllend und

unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt.
Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzei­ge von "schwarzen Balken" in diesem Fall zu reduzieren)

Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Sei­tenverhältnissen umschalten.

Auflösung

Hier definieren Sie die Auflösung, die über den HDMI-Ausgang ausgegeben wird. Die Optionen sind:

• 576i (PAL) / 480i (NTSC)

• 576p (PAL) / 480p (NTSC)

• 720p

• 1080i/1080p

Hinweis:

Bitte beachten Sie das Handbuch Ihres Fernsehers bzgl. der richtigen Auflösung.

Farbsystem/V-Frequenz

Bestimmt das Farbsystem für den SCART Ausgang (PAL oder NTSC) und die Bildwechselfrequenz
für den HDMI Ausgang (50Hz oder 60Hz)

Signalart (SCART)

Mit dieser Option legen Sie fest, welche Signalart an der SCART-Buchse verfügbar ist. RGB bietet
i.d.R. die beste Bildqualität. Beachten Sie auch das Handbuch ihres Fernsehers.

Informationsanzeige

Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach
dem Senderwechsel angezeigt wird.

.

Deutsch

DE 31

Einstellungen

Sendersuche

Satelliteneinstellungen

siehe Seite 17.

Senderliste sichern/laden

Mit dieser Funktion können Sie Ihre Senderliste auf einem USB-Speichergerät sichern (exportieren)
und zu einem späteren Zeitpunkt wieder auf dem Receiver installieren (importieren).

Laden: Der Receiver listet alle verfügbaren Datenbankdateien auf. Wählen Sie die Datei aus,

Deutsch

die Sie auf dem Receiver installieren wollen. Bestätigen Sie Ihre Auswahl mit OK.
Die Meldung "Load Database successfully" zeigt an, dass die gewählte Senderliste
korrekt installiert wurde.

Sichern: Speichert die aktuelle Senderliste des Receivers auf dem USB-Speicher. Die Daten­ bankdatei erhält folgenden Namen: HB_DATABASE_X_Y.DBM
"X" steht dabei für den aktuellen Monat, "Y" für den Tag.

Zeit

Der Receiver stellt seine Uhr automatisch, sobald
ein Satellitensender empfangen wird. Damit der
Receiver die lokale Uhrzeit korrekt berechnen
kann, muss die richtige Zeitzone eingestellt wer­den.

Zeitzoneneinstellung
Auto Der Receiver versucht, die Zeit-

zone selbstständig zu ermitteln.
Manuell Sie können die Zeitzone selbst
bestimmen.

Zeitzone

Sie können hier die Zeitzone festlegen, sofern "Zeitzoneneinstellung" auf "Manuell" eingestellt wurde.
Für Deutschland ist es MGZ +1, während der Sommerzeit ist es MGZ+2.

EuP Auto-Stand By

Energiesparen nach Vorgabe einer EU-Richtlinie (EuP). Der Receiver schaltet nach der ausgewähl­ten Zeit ab, wenn keine Benutzeraktivität (drücken von Tasten usw.) festgestellt wird.

Zeitanzeige in Stand By (Nur HRS 8556)

Diese Einstellung bestimmt, ob der Receiver die Uhrzeit im Display anzeigt, wenn er ausgeschaltet ist
(Standby).

DE 32

Einstellungen

Präferenzen

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bild­schirmmenüs angezeigt werden sollen.

Untertitel Sprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Hinweis:

Viele Sender übertragen keine Untertitel.

Audio-Sprache

Wählen Sie die bevorzugte Sprache für Tonspuren.

Digital Audio

Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAXIAL) und
am HDMI Ausgang zur Verfügung steht:

• PCM: digitaler Stereo Ton

• RAW: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-Tonspur ver-

fügt, wird dieses Tonformat über den S/PDIF und den HDMI-Ausgang ausgegeben. Sollten
Sie keinen Ton über den Fernseher hören können, wählen Sie bitte die Einstellung "PCM"!

Bitte benutzen Sie die AUDIO Taste, um eine ggf. verfügbare Dolby Digital Tonspur eines Fernseh­senders zu wählen.
Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF bzw. HDMI-Ausgang als
Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

Der HRS 2600 kann keinen Dolby Digital-Ton dekodieren. Wenn eine solche Tonspur gewählt wurde,
erfolgt keine Tonausgabe über den SCART-Anschluss und keine PCM-Ausgabe über den S/PDIF­Ausgang.

Display-Helligkeit (Nur HRS 8556)

Hier können Sie einstellen, wie hell die Displayanzeige des Receivers leuchten soll.

Deutsch

DE 33

Einstellungen

System

Kindersicherung

In diesem Menü legen Sie fest, ab welcher Alters­freigabe für ein Rundfunkprogramm Bild und Ton
erst nach Eingabe des Kennworts angezeigt wer­den.

Hinweis: Informationen zu Alterfreigabe von Rund­funkprogrammen werden in Deutschland nicht

Deutsch

übertragen.

Passwort ändern

Hier können Sie das Passwort ändern. Nach dem Aktivieren der Option müssen zuerst das alte Pass­wort eingeben. Das Standardpasswort ist 0 0 0 0 0 0.
Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier ein neues sechsstellige Passwort
ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal das sechsstellige Passwort eingeben.

Falls alle Eingaben richtig sind, wird das neue Passwort sofort übernommen.

Hinweis: Sollten Sie Ihr Passwort vergessen haben, können Sie das Masterpasswort verwenden, um
ein neues Passwort zu vergeben. Masterpasswort: 8 8 8 8 8 8

Auslieferzustand wiederherstellen

Sie haben die Möglichkeit, alle Einstellungen und Änderungen rückgängig zu machen, indem Sie die
Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein.

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch den Suchlauf erneut durch­führen.

Informationen

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

Verlauf

Diese Einstellung verändert die Funktion der RECALL-Taste. Ist die Funktion "Verlauf" ausgeschal­tet, wechselt das Receiver beim Drücken der Taste RECALL zurück zum zuletzt angeschauten Sen­der. Ist "Verlauf" eingeschaltet, wird nach dem Druck auf die Taste RECALL eine Liste der Sender
angezeigt, die Sie zuletzt angesehen haben.

Software Update

USB Upgrade

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung
bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter
geladen haben.

DE 34

Einstellungen

USB

Das Menü USB enthält die Optionen für:

• XORO Media Player

• Fotoeinstellungen

• Untertiteleinstellungen

XORO Media Player

Über diese Option gelangen Sie zu dem USB
Media Player (siehe Seite 24 ff).

Fotoeinstellungen

Mit diesen Einstellungen bestimmen Sie, wie Fo­tos angezeigt werden.

Anzeigedauer
Die Einstellungen bestimmt, wie lange ein einzel­nes Bild während einer Dia Show angezeigt wird.

Übergangseffekt
Wird eine andere Einstellung als "0" gewählt,
werden Übergangseffekte zwischen den Bildern
einer Dia Show angezeigt. Abhängig von der Auf­lösung der Bilder, kann es zu Verzögerungen
während der Dia Show kommen.

Seitenverhältnis
Bestimmt, wie Bilddateien angezeigt werden.

• Beibehalten (Bilder werden unverzerrt dargestellt)

• Verwerfen (Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrun-

gen kommen)

Deutsch

DE 35

Einstellungen

USB

Untertiteleinstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodateien.

Schriftgröße
Bestimmt die Schriftgröße von Untertiteln im Media Player.

Hintergrund
Legt fest, auf welchem Hintergrund Untertitel im Media Player angezeigt werden.

Deutsch

Schriftfarbe
Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

DE 36

Problembehandlung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservi­ce kontaktieren. Technischer Kundenservice für XORO-Geräte: siehe Seite 6

Symptom Ursache/Lösung

Kein Empfang / Bildstö­rungen mit starken Mosa­iken oder Artefakten /
Eingefrorene Bilder

Kein Bild / kein farbiges

Fernbedienung arbeitet
nicht

Kein Ton

Falsche Sprache: Ton
oder Untertitel

USB Gerät wird nicht
erkannt

Gerät zeigt die Falsche
Uhrzeit

Der Receiver geht nach 3
Stunden aus

Bild ist zu klein oder ver­zerrt

Keine USB-Aufnahme
bzw. Timeshift

• Richten Sie die Satellitenschüssel richtig aus

• Wählen Sie einen Satelliten aus, den Sie empfangen können

• Achten Sie auf die Parameter bei der Satelliteneinstellungen

• Wiederholen Sie den Suchlauf.

• Lassen Sie Ihre Antennenanlage von einem Fachmann über-

prüfen

• Beachten Sie die Hinweise auf Seite 4, 14 und Seite 16.

• Überprüfen Sie die Verbindung zum TV Fernsehgerät.

• Überprüfen Sie die Videoeinstellungen (Seite 31, V-FORMAT-

Taste Seite 12).

• Sender ist verschlüsselt

• Wechseln Sie die Batterien.

• Benutzen Sie die Fernbedienung in der spezifizierten Reichwei-

te (max. 5 Meter und 30 °)

• Schalten Sie die Stummschaltung ab (MUTE Taste)

• Erhöhen Sie vorsichtig die Lautstärke (VOL +)

• Überprüfen Sie die Verbindung zum TV oder externen Verstär-

ker.

• Beachten Sie Seite 33 für die Einstellungen zum digitalen Ton­ausgang S/PDIF.

• Der HRS 2600 kann keinen Dolby Digital-Ton dekodieren. Wäh­len Sie eine andere Tonspur (AUDIO Taste). Überprüfen Sie,
ob der gewünschte Fernsehsender ein zweites Mal in der Sen­derliste zu finden ist. Evtl. verfügt der zweite Sender (z.B. SD­Sender) über eine Tonspur im MPEG-Format. Sie können über
HDMI oder S/PDIF einen Fernseher oder HI-FI Receiver mit
Dolby Digital-Dekoder anschließen. In diesem Fall müssen Sie
die RAW-Ausgabe aktivieren (siehe Seite 33).

• Drücken Sie die AUDIO Taste, um aus verfügbaren Tonspuren
zu wählen.

• Drücken Sie die SUB-T Taste, um verfügbare Untertitel zu wäh-
len.

• Bitte beachten Sie die Hinweise auf Seite 15, USB Anschluss

• Bitte beachten Sie die Hinweise auf Seite 32, Zeitzoneneinstel-

lung

• Siehe Seite 32, Einstellung EuP Auto-Stand By

• Siehe Seite 22, 31 , Seitenverhältnis, ASPECT-Taste

• Die Geräte HRS 2600/8555/8556 haben keine Aufnahmefunkti-

on. Aufnahmen sind mit diesen Receivern nicht möglich.

Deutsch

DE 37

Spezifikationen

Allgemein HRS 2600

Stromversorgung 12V Gleichspannung,

Deutsch

Maße (mm) 155x34x90 168x40x118

Betriebsbedingungen: Temperatur 0-40°C, Feuchtigkeit: 5-90%
DVB Tuner: Eingangsfrequenz 950 - 2150 MHz

Video: Videodekodierung MPEG1, MPEG2

Audio: Audiodekodierung ISO/IEC 11172

Anschlüsse: Video HDMI (bis 1080p),

* Bitte beachten Sie die Angaben auf dem Receiver bzw. Netzteil zur Spannungshöhe, Stromaufnah­me und LNB-Versorgung

** Abhängig vom Strombedarf angeschlossener LNB und USB-Geräte.

*** Nur HRS 8555/8556. HRS 2600 kann kein AC3/Dolby Digital dekodieren.

Irrtum und technische Änderungen vorbehalten.

HRS 8555

max.1A über mitgeliefertes

Netzteil*

(6W Betrieb**, 0,5W

Standby)

Impedanz 75Ohm
LNB-Versorgung 13/18V*
Modulation QPSK, 8PSK
Suchmodus TP-Suche, Netzwerk,

Blind Scan
Speicherplätze 200 Satelliten, 3000
Transponder, 4000
Sender

Favoritengruppen 4
Weiteres Unterstützt Einkabel

empfangsanlagen (SCR
EN50494)

(MP@ML), MPEG4
AVC/H.264 HP

Video-Auflösung bis zu 1920 x 1080p
Seitenverhältnis 4:3, 16:9

Layer I & II, AAC,
AC3***
Abtastfrequenz 32, 44.1, 48 KHz

SCART (RGB/FBAS)

Audio S/PDIF (Koaxial)
Antenne LNB IN/OUT (F-Stecker)
USB 2.0

HRS 8556

Eingebautes Netzteil*

(6W Betrieb**, 0,5W

Standby)

DE 38

Gewährleistungsbedingungen

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die ver­einbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer
Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle
der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG
mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausge­tauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatz­lieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig
entsprechend dem jeweils üblichen Industriestandard sind.
Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das
Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kun­de für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für
Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei
eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher ge­gebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit
dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batte­rien).
Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die
Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.
Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen,
den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieaus­lauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und
Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war
erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermögli­chen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des
Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen
benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/
oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kauf­belegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notie­ren!) an:

MAS Elektronik AG
Weidegrund 3
21614 Buxtehude

Kundendienst
E-Mail: [e-mail]
Telefon: [phone] (Mo. - Fr. 11:00Uhr - 17:00Uhr)
Fax: [phone]

Deutsch

DE 39

DVB-S/S2 Receiver

HRS 2600

HRS 8555

HRS 8556

User Manual

Table of Content (ENG)

Safety information 5

Notes 9

Recycling Information 9
Accessories 10
Features 10

Control Elements 11
Front Panel 11
Rear Panel 12

Remote Control 13
Insert battery and operation 13
Buttons 14

Connection 15
Connecting to the TV 15
Connection to satellite dish 16
Connection to a Hi-Fi system 16
Connecting to USB storage 16

Initial Installation 17
Initial Installation 17
Dish Setup-preparation 18
Dish Setup-Procedure 19
Dish Setup-explanation of the parameters 20
Channel Search 21

Daily Use 22
Switch Channel 22
Channel List 22
Favourite 22
Subtitles 22
Audio settings of TV programs 23
Teletext 23
Mute 23
Change Volume 23
Information 23
Aspect Ratio 23
EPG 24
Timer Programming on EPG 24

English

ENG 3

Table of Content

USB Media Player 25
Supported file formats 25
Supported Media 25
Photos 26
Music 27
Movie 27
Supported Formats 29

Settings 30
Main Menu 30
Program 30
Picture 32

English

Channel Search 33
Time 33
Option 34
System 35
USB 36

Troubleshooting 37

Specifications 38

Warranty 39

ENG 4

SAFETY INFORMATION

The lightning flash with an arrowhead symbol within an equilateral triangle is intended
to alert the user of the presence of un-insulated "dangerous voltage" within the
product's enclosure that may be of sufficient magnitude to constitute a risk of electric
shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user of the
presence of important operating and maintenance (servicing) instructions in the
literature accompanying the appliance.

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS
SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1)THIS DEVICE MAY NOT
CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY
INTERFERENCE RECEIVED. INCLUDING INTERFERENCE THAT MAY CAUSE
UNDESIRED OPERATION.

User Manual

1. All the safety and operating instructions should be read before the product is operated.

2. Retain Instructions - The safety and operating instructions should be retained for future
reference.

3. All operating and use instructions should be followed.

Satellite dish

XORO DVB Receiver is designed for the connection to a regular satellite dish.

• Please have the satellite dish installed by a technician to insure a perfect function and avoid
damage.

• The Satellite dish will have to be grounded.

• If the dish fails to take the precise position, it will cause signal disturbance or other problems.

Please have the antenna measured by a technician.

• Please employ high quality antenna cable.

• If the LNB is too old, it might not be suitable for receiving current satellite program. Please

choose a LNB which fits all programs. (These LNBs bear often the label “Digital” or
“Universal”).

Please get informed of the correct dish position and program list from the web page of the satellite
operators or from specialized stores.

English

ENG 5

SAFETY INFORMATION

Power Supply

1. Never touch the plug with wet hands.

2. Do not stand vases etc. on the appliance. Water could seep into the
appliance.

3. Keep the appliance away from rain and any moisture.

4. If you want to pull the plug out of the plug socket, always pull directly
on the plug. Never pull on the cable as it could tear.

5. Make sure that the power cable is not bent, caught or run over and
that it does not come into contact with heat sources.

6. Make sure that the power cable is not wound around the device while
in operation.

7. Never place the machine on the power cable while it is being

English

operated.

8. Only use extension cables that are designed for the power
consumption level of the machine.

9. Only operate the machine if the electrical voltage stated on the type
plate beneath the machine agrees with the voltage on your plug
socket. The wrong voltage can destroy the machine.

10. Do not open the appliance.

11. Pull out the mains plug if the appliance is not to be used over a
longer period of time.

12. Take care that nobody can trip over the power supply cable.

USB port

Due to legal requirements of CE-conformity, the customer is asked to only connect USB Sticks
to the USB port.

Please refer to further details on USB on the page 16.

ENG 6

SAFETY INFORMATION

Position

1. Do not connect accessories on the player which are not defined
by the manufacture.

2. Do not place this product on an unstable cart, stand, tripod,
bracket, or table. The product may fall, causing serious injury to a
child or adult, and serious damage to the product. Use only with a
cart, stand, tripod, bracket, or table recommended by the
manufacturer, or sold with the product. Any mounting of the product should follow the
manufacturer's instructions, and should use a mounting accessory recommended by the
manufacturer.

3. A product and cart combination should be moved with care. Quick stops, excessive force, and
uneven surfaces may cause the product and cart combination to overturn.

4. The device is able to show a still image on the TV screen or monitor over an unlimited period
of time. This can cause damage to the screen. It is therefore advisable to activate the screen
saver. Or switch the player off, if the device is not in use.

5. Do not uses the device permanent in the 4:3 mode. This can cause damage to the TV screen.

6. Do not increase the volume when the player is just playing very quiet sections. This cold
damage the speaker if very loud passages starts all of a sudden after the quiet section.

7. Switch the player off by the Off/On switch if it is not going to used for a longer period of time.

8. Disconnect the main plug during thunderstorms.

9. Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation
of the product and to protect it from overheating, and these openings must not be blocked or
covered.

10. The openings should never be blocked by placing the product on
a bed, sofa, rug, or other similar surface.

11. This product should not be placed in a built-in installation such as
a bookcase or rack unless proper ventilation is provided or the
manufacturer's instructions have been adhered to.

12. Protect the device against weather influences, moistures and high
temperature.

13. Never spill liquid of any kind on the product.

14. Do not expose the device and the remote control to direct sunlight.

Operation

1. Reception of digital broadcast in SD or HD by satellite.

2. Playback of supported video, audio and picture files from USB storage.

The device is designed for private household.

English

ENG 7

AFTER-SALES SERVICES

1. Servicing - Do not attempt to service this product yourself as opening
or removing covers may expose you to dangerous voltage or other
hazards. Please turn to qualified service personnel.

2. Damage Requiring Service - Unplug this product from the wall outlet
and refer servicing to qualified service personnel under the following
conditions:
a. When the power-supply cord or plug is damaged.
b. If liquid has been spilled, or objects have fallen into the
product.
c. If the product has been exposed to rain or water.
d. If the product does not operate normally by following the operating instructions.

English

Adjust only those controls that are covered by the operating instructions as an improper
adjustment of other controls may result in damage and will often require extensive work by a
qualified technician to restore the product to its normal operation.
e. If the product has been dropped or damaged in any way, and

3. When the product exhibits a distinct change in performance this indicates a need for service.

4. When replacement parts are required, be sure the service technician has used replacement
parts specified by the manufacturer or have the same characteristics as the original part.
Unauthorized substitutions may result in fire, electric shock, or other hazards.

5. Nicotine can damage the electronic components. In case of service regarding too much
nicotine, than the warranty/guarantee expired.

Contact of the XORO customer service

Phone: [phone] (Mo-Fr, 11.00am - 5.00pm)
E-Mail:[e-mail]
Fax: [phone]

ERS GmbH Elektronik Repair Service
Weidegrund 3/Hall 1
21614 Buxtehude
Germany

It is our pleasure to help you in case of questions on utilization or functional problems. Please also
take note of the trouble shooting at the end of this manual.

ENG 8

Recycling & Environment

Recycling of electronic devices

This product is designed and manufactured with high quality materials and
components which can be recycled and reused.
This symbol means that electrical and electronic equipment, at their end-of-life,
should
be disposed of separately from your household waste.
Please, dispose of this equipment at your local community waste collection/recycling
centre. In the European Union there are separate collection systems for used
electrical and electronic product. Please, help us to conserve the environment we live
in!

Recycling of paper and carton

The material recycling symbol on the carton and user manual denotes that they are
recyclable. Dispose them not with the normal household waste.

Recycling of plastic parts

The material recycling symbol on the plastic parts denotes that they are recyclable.
Dispose them not with the normal household waste.

"Grüner Punkt Germany"

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the ”Society
for Waste Prevention and Secondary Resource Generation”.

Batteries

Every consumer is legally obliged to dispose the used batteries at the local
collection centres or stores or an environmentally sound disposal. Please
do not dispose the used batteries in house hold waste.

English

ENG 9

Notes

Accessoires

Please make sure that the following accessories are included:

• XORO DVB-S/S2 Receiver (HRS 2600, HRS 8555 or HRS 8556)

• Remote Control

• User Manual

• DC power adaptor (Only for Models with external power supply unit)

Notes:

• Please employ only the original accessories.

English

• Shall any item be damaged or missing, please contact directly the shop where you bought this

Features

product.

Model LED-Display,

Panel Keys

HRS 2600 No No External

HRS 8555 No Yes External

HRS 8556 Yes Yes Build in

Dolby Digital­Decoder

Power Supply

PVR & Timeshift

No

No

No

ENG 10

Front Panel

CONTROL ELEMENTS

2

7

1

4000

3 5 4 6 1 2

English

7

1. USB 2.0 port

2. IR receiver

3. LED Display: Shows the program number, clock or status information

4. CH- key: switch to previous channel

5. CH+ key: switch to next channel

6. Power button

7. LED indicator (Green: Power On, Red: Standby)

ENG 11

Rear Panel

HRS 2600 / HRS 8555:

CONTROL ELEMENTS

English

HRS 8556:

A) Aerial Input (LNB IN)
B) Aerial Output (LNB OUT)
C) Digital audio output (S/PDIF coaxial)
D) HDMI output
E) SCART output
F) AC power cord
G) DC power in

A C D E B G

F A C D E B

ENG 12

Remote Control

Insert batteries and operationradius

•

Insert the battery into the receptacle of the
remote.

• For the best results, aim the remote towards

at the player. Stay within 5 meter and angles
of 60 degrees or less.

• Remove battery during storage or when you

are not using the device for a long time.

Notes:

1. Remove and exchange old batteries. Leaking out battery acid can damage your health and

the remote control.

2. Clean leaking out battery acid with a cloth

3. In case of skin contact immediately wash the affected area.

4. Please contact a medic after swallowing the battery or battery acid immediately

5. Seek medical advice if battery acid has been swallowed. In case of contact with your eyes

wash out the eyes and seek medical advice.

English

ENG 13

English

Buttons

Remote Control

Buttons of the remote control

Power (on/off)
SUB-TITLE (subtitle)
AUDIO (change sound track)
MUTE (sound on/off)
EPG
GOTO (start play back from a certain point

defined by time)

PAGE (page up/down)
TTX (videotext)
REPEAT (Repeat)
MENU (to access main menu)
CH+/CH-(change channel, select menu up/

down)

EXIT (quit menu, to the higher menu)
VOL+/VOL-(change volume, select menu right/

left)

FAV (to access favorite list)
TV/RADIO ( switch between TV and Radio)
OK (confirming selection, to access program list)
0-9 (Numerical buttons)
RECALL (to previous program or higher

directory)
INFO (to access information page)

  ( fast rewind/fast forward)
  (previous/next file)
(start play back)

|| (Pause)

■ (Stop playback, access Media player)

V-FORMAT (change HDMI solution , green
button)

ASPECT (change aspect ratio, yellow button)
TIMER (display timer list, blue button)

Notes:
Some buttons function only as described above
in the corresponding mode. For example: the
GOTO button and the Repeat button function
only in media player mode. Please take note of
further descriptions in the manual and the notice
on the screen.

ENG 14

Connection

Connecting to the TV

General information

1. Assure that the device is switched off
and unplugged.

2. Read the manual of your TV and
attend to the safety instructions.

3. Connect the power cable at last with a

electronic socket.

The DVB-S/S2 receiver could be connected either through HDMI or AV to TV. Please connect the
receiver through HDMI if possible. The TV could only display the signal in high definition quality
through HDMI output.

HDMI: Connect the HDMI output of Receiver to a free HDMI input of the TV. Please read

SCART: Connect the TV SCART output of Receiver to a AV input of the TV. Please read the

Notes:

• The Receiver is designed for TV with 16:9 as aspect ratio. Please refer to the page 32 how to
set a TV with aspect ratio 4:3 to fit the receiver. It is also described there how to change the
HDMI resolution and signal type under the SCART connection.

• Please employ high quality cables. Low quality cables ( especially up 1,5 m length) might
cause picture failure or make an image transmission impossible. Poorly shielded cables might
result in “double image” or disturbing sound.

the manual of your TV to select the HDMI input. Generally the TV does not switch
automatically to the HDMI input upon connection. A HDMI cable is necessary for
this connection.

manual of the TV to select the SCART input. Generally the TV does not switch
automatically to the SCART input upon connection. A SCART cable is necessary for
this connection. It is not included in the delivery of the receiver.

English

ENG 15

Connection

Connection to satellite dish

Connect the cable of your satellite dish to the Antenna input LNB IN of
the Receiver.

Notes:

• Screw the so-called F plug together with the LNB IN.

• Please make sure to avoid short circuit at the F plug.

• Employ only high quality antenna cables . Low quality antenna

cables might cause disturbance
You can connect further satellite receivers onto the LNB out. We recommend it only to technically
experienced users, for the receivers connected this way affect each other and do not share the
complete program accessible to both receives.

English

Connection to a Hi- Fi system

A coaxial cable is necessary for the S/PDIF signals for the digital connection to a Hi-Fi system. This
cable is not included in the delivery of this receiver. Connect the S/PDIF out put with the S/PDIF
input of your Hi– Fi system. Please refer to the manual of the Hi-Fi system to select the audio input.

Notes:

The Receiver could output digital signals in PCM-(Stereo) or AC3-Bitstream (Dolby Digital). If your
Hi-Fi system provides no sound for programs with Dolby Digital sound track, please refer to page 34
to change the out put format of the S/PDIF out put.

Connecting to USB storage

The USB port is on the front side of the Receiver. It takes the receiver under circumstances some
time to recognize the USB and get ready for further operation.
Please remove the USB storage only after playback processes are completed.

Following USB devices will be supported:

• USB storage

• Max. capacity 1024GB

• File system: FAT32, NTFS

Notes:

• There are a variety of USB storages on the market. Not all of them conform the specification

of USB storage. If your USB storage could not be read by the Receiver, please try another

USB storage.

• If a USB device could not be read any more, please carry out a data storage medium analysis

with your computer or format the storage again.

• USB storages requiring higher electric current than 500mA (0,5A) do not conform the

specification of USB storage. These USB storages could possibly not work smoothly together

with Receiver.

• USB Storage up to 1024GB will be supported. USB storage of larger capacity could also be

used. However the compatibility of these USB storages with the Receiver could not be

guaranteed.

• Please always save all data on the USB before connection to the Receiver.

ENG 16

Initial Installation

Initial Installation

The XORO installation menu will be displayed by
initial operation of the DVB Receiver. This menu
contains four options:

1. OSD Language

2. Country

3. Channel search

4. Load the pre-inst.

Navigate with the arrow keys CH+ and CH– to high
light the option and make the selection with the

VOL– and VOL+ buttons.

OSD Language

Choose the menu language.

Country

Select the country where you use the DVB Receiver.

Channel Search

Please select “Channel Search/Satellite Setting” to define further parameters for a scanning, if your
satellite receiving system fulfill following criteria:

• System with rotatable antenna

• System with more than one antenna or LNB (DiSEqC)

• System with nonstandard components

Most of the customers could complete the installation by selecting “load the pre-inst.”.

Load the Pre-inst.

A program list of the satellite ASTRA 19.2° is saved in the factory firmware. German TV programs
top this list.

In most cases, the installation is completed with loading the program list.

Select the OSD language and country and decide
whether to load the pre installed program list.
Press OK to confirm.

• The first TV program will be shown on the
screen after loading the pre programmed list. If
there is no TV program to be seen, please
check the cable connection, Antenna Set up
and carry out the channel scanning.

• If you have chosen not to take the pre installed
list, there appears a “Dish Setup” menu on the
screen.

For the case there appears no “Installation Guide” menu after connection and power on, please
read the page 35 to reset the device.

English

ENG 17

Initial Installation

Dish Setup-preparation

Preparation:

You will have to be informed of following points to make a successful channel scanning.

• Towards which satellite does your antenna

• If you have more than one antenna or one

• For a Unicable/SCR EN50494, you will have to

English

Please ask the installer, if any of the parameter is not
known. If you live in a rental house or apartment,
please ask the renter.

Example for Germany:
The most satellite antennas orient satellite ASTRA 19.2° and have a “universal” or “Digital” LNB. We
recommend the pre installed list in the case.
If you would not like to use the pre programmed list, the common setup for ASTRA 19.2° is as
following:
Satellite: 019.2E Astra 1H.
LNB Type: 09750/10600
LNB voltage: 13/18V
22KHz: AUTO
Toneburst: None
DiSEqC 1.0/1.1: None
Motor: None

orient?

antenna with more than one LNB, you will have
to know which type of switch (Toneburst or
DISEqC) is employed and to which port is each
Antenna LNB connected.

know which IF-Channel is available and its
corresponding Frequency.

ENG 18

Initial Installation

Dish Setup-Procedure

On the left side of the screen there is a list of satellites for which the DVB Receiver is pre
programmed. Settings of the chosen satellite is displayed on the right side.

Process:

• Select the first satellite to be set up with CH+/CH

• Press the OK button. The chosen satellite is marked with a hook, confirming this satellite will

be considered in the coming channel scan.

• Press the button VOL+ to access to right side.

• Select the option with CH+/- and change the parameter with VOL+/-

• Press Menu after defining all parameters for this satellite to get back to the left side.

• If your satellite system can receive signals from a number of satellites, select a further satellite

with CH+/-. Press OK and define the parameter on the right side.

• Repeat this procedure for all satellites available for your receiver.

Notes:

• After a correct setting, an approximate value of the signal quality will be shown on the lower
part of the menu.

• If a satellite is missing on the list, press the RED button. A dialogue winter appears, input the
value for longitude, East/West and frequency, and choose “Blind Scan” in the coming channel
scan. If you add a satellite to the list, there will be no display of the signal quality for this
satellite, in spite of correct setting. Signal quality could only be displayed for satellites with pre
installed transponder lists.

• Press GOTO to display the Transponder of the chosen satellite. Add new transponder with
the RED button and mark the transponder for channel scan with OK.

English

ENG 19

Initial Installation

Dish Setup-explanation of the parameters

LNB Typ: define the oscillator frequency for your LNB . Please take the correct value from the

manual of your LNB (standard:09750/10600)
If you have a Unicalbe/SCR EN50494, select LNB type Unicable (A or B, A is generally the correct
choice by a Unicable system for satellite reception). Choose a free channel (IF channel) and the
corresponding frequency. Please refer to the manual of your Unicable system. Ask your renter for
the free channel, if the connection is provided in the rental house.

LNB Voltage: This parameter defines the voltage of the antenna, this voltage decides signal from
horizontal or vertical polarized transponder will be received. The setting will only have to be changed
in very rare cases. A false setting will result in missing program or no signal reception at all.
(standard:13/18V)

English

22KHz: The receiver can switch the LNB with 22 KHz signals for the reception of another
frequency band. The setting will only have to be changed in very rare cases. A false setting will
result in missing program or no signal reception at all. (standard: Auto)

Toneburst: Tone burst switcher has two input ports, enabling the connection of 2 antennas or
LNB to the receiver. If you have a Tone burst switcher, you will have to select one of the both
connections (A or B) for the satellite chosen on the left side.

DiSEqC: DiSEqC switcher has up to 16 input ports enabling the connection of multiple
antennas or LNB to the receiver. If you have a DiSEqC switcher, you will have to select one of
connections for the satellite chosen on the left side. Please check which version (1.0, 1.1) could be
supported in the manual of your switcher.

Motor: Rotatable Antennas require extended configurations. We recommend professional
installation from a technician. Please set up according to your antenna. You can open further set up
windows with the RED and the GREEN button.

After the set up has been done for all reachable satellites, please press the BLUE button to open the
menu for channel scan.

ENG 20

Initial Installation

Channel Search

There appears a window showing “Channel Search” upon pressing the BLUE button on the menu of
the Satellite Setting.

On this Window you can make three entries to affect the scan result.

Search Mode:

• Standard: The receiver scans channels according to a pre programmed list. This search
process goes quickly but without being able to find programs on new transponders.

• Blind search: The receiver scans every possible frequency. It takes a little bit more time than
standard scan. However it is possible to find programs from unknown transponders.

• Network: The receiver scans channels according to a pre programmed list. The frequency of a
new transponder could be found out through analysis of the known transponders. The scan
process is shorter than “blind scan”, but there might be possibly missing programs.

Please employ “Blind Scan”. It takes a little bit longer, but will result in a complete program list. If
you have added a new satellite on the menu of Satellite Setting, please employ “Blind scan”, for
there is no transponder list available for the newly added satellite. There is no “Blind scan” option in
case of UniCable system.

Encrypted:

• All programs: both free and encrypted programs (Pay TV)
will be added to the program list during the channel scan.

• FTA (free): The channel scan saves only free programs.

The XORO DVB Receiver can not decrypt Pay-TV programs.
Please select “FTA” (free programs), so that you will get a
shorter program list and save some time in sorting the programs.

Service Type:

• All: The channel scan saves both TV and Radio
programs.

• DTV: The channel scan saves only TV
programs.

• Radio: The channel scan saves only Radio
program.

Press the OK button to start the Channel scan.

After the channel scan is completed, live picture of the
first found channel will be shown on the screen.

English

ENG 21

Daily Use

Important keys and their functions

Switch Channel

To switch program please press the CH+/CH- buttons
or input the number of the wished program with the
numerical buttons 0-9 on the remote control.

Channel List
Access the Channel List by pressing OK

▲/▼ Next/previous program

OK Activating the chosen program
PAGE+/- Next/previous page
TV/Radio switch between Radio– and TV channel

English

RED Button search a channel after the name
GOTO Choose a satellite/show all programs
EXIT Exit the program list

Favourite

If you have defined favourite groups, you can access this list by pressing the FAV button. The
operation on the favourite list is as following:

FAV display favourite list

◄/► Next/previous favourite list
▲/▼ Next/previous program

OK Starting the chosen TV program
EXIT Exit favourite list

Subtitles

Press SUB-T to enable subtitles. Select a language for the subtitle
with ▲/▼ and confirm it with OK. If the program contains no subtitle,
there will be only one option: OUT.
To quit the “Subtitle language”, press EXIT.

list

ENG 22

Daily Use

Important keys and their functions

Audio settings of TV programs

Access the audio settings by pressing AUDIO.
Select a language and a audio track with ▲/▼. To confirm, press

OK.

Press EXIT to exit this menu.

Note: The XORO HRS 2600 does not support decoding of Dolby
Digital Audio. Please select another Audio Track or connect a
device with Dolby Digital Decoder by HDMI or S/PDIF.

Teletext

The teletext is activated via the TTX button. You may
use the numerical buttons 0-9 on the remote control for
a direct entry of the wished page.
To quit the teletext page press EXIT.

Mute

Press the MUTE button to switch off the tone. Press
the MUTE button once more, the tone will be turned on
again.

Change Volume

To increase or decrease the volume press the ◄/►(VOL+/VOL-) button.

If you output Dolby Digital or other surround sound formats as Bitstream through HDMI, the volume
is not regulated by the receiver.

Information

You will have the access to various of information by pressing the i button once or a multiple of
times.

Aspect Ratio

During a live program you may change the Aspect ratio without opening the main menu. Press the
ASPECT button and the Aspect Ratio will be changed with each pressing. (See also Page 32)

English

ENG 23

Important keys and their functions

EPG

Press the EPG button to display the program guide.

OK the marked program will be taken

INFO display the Timer list

▲/▼ select a TV program
◄/► switch program

EXIT quit EPG

English

Timer Programming on EPG

Select the program to be viewed with the ▲/▼
buttons and press OK. The program number, time
of begin and end will be taken over in the window
“Timer New”.

The option Repeat defines whether the program will
be viewed once or regularly. Press OK to save the
setting. The programmed broadcast appears now
on the timer list. Press EXIT to close a dialogue
window. Press EXIT repeatedly to quit EPG
window.

over in the Timer programming

Daily Use

ENG 24

USB Media Player

USB Media Player

The USB media player plays back movie, photos, and music files. There are two ways of accessing
the media player.

• Open the main menu with the MENU button. Press ◄/► repeatedly until USB menu is
shown on the screen. Press ▲/▼ to choose Multimedia and confirm with OK.

• Press the STOP button during live broadcast.

The media play is started. You have these four options:

• Music

• Photo

• Movie

Supported file formats

Pictures (JPEG, BMP), Music (MP3, WAV) or video files
(MPEG-1, MPEG-2, MPEG-4) and more.

Note

Due to the legal requirements of CE-conformity, the customer is asked to only connect USB
Sticks to the USB port.

If you want to play music, videos or pictures von USB
media connect the USB media, press MENU and
choose USB with ◄/►. Enter the USB menu with OK.

Now choose Multimedia with ▲/▼ and enter with OK.

English

ENG 25

USB Media Player

Photos

After initializing the USB media the directory
structure is shown. Choose the directory with ▲/▼
and enter with OK.
If there are pictures in this directory, they are listed
in the file browser and the preview of the first
picture is shown on the right.
▲/▼ Next/Previous folder or file

OK display a photo or open a folder
Play (►) Start slide show (all pictures in the

go to higher directory
GOTO Show pictures in small previews

English

EXIT back to multimedia menu

Preview Window

▲/▼ Next/Previous picture
◄/► Next/Previous picture

OK Start Slide show
EXIT quit the preview window

Display Photos

Start the slide show with PLAY or OK. The slide
show will proceed according to the settings in the
USB menu.

I Next picture
I Previous picture
RED Zoom picture
Green Rotate picture 90° in counter clock

YELLOW Rotate picture 90° in clockwise

i Show information of the picture like file name, resolution and file size

Exit photo display

EXIT Exit photo display

Music playback during the photo display

It is possible to play music while browsing in the pictures. Choose a music file before you go to the
picture browser.

Supported formats

The supported picture formats are: JPEG, BMP.

Notes: Displaying photos in the maximal resolution might take much time.

directory)

wise direction

direction

ENG 26

USB Media Player

Music

After initialising the USB media the directory
structure is shown. Choose the directory with ▲/▼
and enter with OK.

If there are music files in this directory, they are
listed in the file browser.

OK / PLAY Playback a music file
STOP Stop the playback
I Next track
I Previous track

|| Pause
▲/▼ choose a folder or a file

REPEAT Repeating single track or directory
EXIT back to multimedia menu

Supported formats

Format: MP3
Sampling Frequency: 32 - 48 kHz
Bitrate: 32 bis 320 kb/s

Movie

Notes:

• The maximal resolution of the movie file is 1920 x 1080 pixel.

• The file name should not contain more than 15 letters.

• If a character is not recognized correctly (for example special characters), there appears at

the place of this character an underline “_”.

• Following video containers are supported: AVI, MKV, MP4, MPG, VOB, MOV etc.

• Various codecs are supported. They will have to be created according to the established

standards. For MPEG-2 applies ISO/IEC13818 and for MPEG-4 applies ISO/IEC 14496.
Other wise there might be error at the playback.

Please take note of the supported formats on Page 29.

There exist a variety of video codecs, audio codecs, video containers and PC programs generating
these files. it is possible that some video files are not supported.

English

ENG 27

USB Media Player

Movies

After initializing the USB media, the directory structure is shown. Choose the directory with ▲/▼
and
enter with OK.

▲/▼ Next/Previous folder/file

OK Playback a file / Open a directory
RED Full screen display

to a higher directory
EXIT back to multimedia menu

If you have selected a movie and started the playback with OK, the movie is shown in the preview
window on the right. You can switch to full screen with RED. You can alternatively press PLAY to

English

playback the movie directly in full screen .

OK Playback in preview window
PLAY Playback in full screen
RED Switch preview / full screen

i Access information such as play back time/duration, file name, file size,

AUDIO Switch audio track
SUB-T 1x display subtitle alternatives, 2x change subtitle setting
MENU back to file browser (the movie continues in preview window)

back to file browser (the movie continues in preview window)
GOTO Jump to a certain (self defined) time

/ Fast forward/backward
I Previous movie
I Next movie
|| Pause
STOP Stop the play back
REPEAT Repeating modes (Single track or all files in a directory)

Resume play back

By some file formats the receiver can save the position where the previous play back is stopped. If
the receiver has saved the position, there will appear by restart on the upper edge of the screen the
alternatives: Continue/[EXIT]: break

• Continue: the play back starts from the saved position

• [EXIT]:break: the play back starts from the very beginning of the file

You can choose one of the options with the ▲/▼ buttons. Confirm the selection with OK.

resolution, picture frequency

ENG 28

Supported Formats

USB Media Player

Extension Container Video

MPG, MPEG MPG,

MPEG

TS MPEG2-TS,

H264-TS

MP4 AVI, MP4 MPEG4,

MKV MKV H.264,

AVI AVI

(1.0,2.0),
DMF0,1,2

Codec

Mpeg 1,2 1920x 1080/30P MP2,MP3 Main

MPEG2,
H.264

Xvid 1.00,
Xvid 1.01,
Xvid1.02,
Xvid 1.03,
Xvid 1.10­beta 1/2,
H.264

MPEG
1,2,4

MPEG2,
MPEG4
Xvid 1.00,
Xvid 1.01,
Xvid 1.02,
Xvid 1.03,
Xvid 1.10­beta1/2
H.264

Maximal
Resolution

1920x 1080/30P MP2,MP3 Main

1920x1080/30P MP3 H264: Main Profile

1920x1080/30P MP2,MP3 H264: Main Profile

1920x1080/30P MP2,MP3 MPEG2: Main Profile

Audio
Codec

Profile

English

and High Profile
@Level 4.0
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5

and High Profile @
Level 4.0
MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5

MPEG4: Simple
Profile and
Advanced Simple
Profile @Level 5

Notes: GMC will not be supported. Maximal Bitrate: 20 Mbit/sec. Aspect Ratio: 4/3, 16/9.

Specifications subject to mistakes and changes.

ENG 29

Main Menu

Press MENU for the main menu. The submenu are:

• Program

• Picture

• Channel Search

• Time

• Option

• System

• USB

English

Program

Notes:

The standard password is 000000.
Program Edit

You can sort, edit, delete, rename the program and build
favourite groups here.

Move the program with ▲/▼

• Select a program with ▲/▼ to be moved

• Press the RED button to mark the program

• Choose a position for the marked program with ▲/▼

• Press OK to move the program to the chosen place

Notes: You can mark multiple programs with the RED button.

Move the program through input of new program number

• Select a program with ▲/▼ to be moved.

• Press the RED button.

• Input the new position with the numerical button 0-9.

• Press ok to move the program to the given place.

Delete

• Choose a program to be deleted with ▲/▼.

• Press BLUE. A security query appears.

• Press OK to confirm deleting the program.

Settings

ENG 30

Settings

Program

Lock channels

The receiver will ask for the password before display a locked program.

• Select a program with ▲/▼ to be locked.

• Press the YELLOW button. The chosen channel is highlighted with a lock symbol.

• Press the YELLOW button again to unlock the channel.

Skip Channels

Programs marked with the Skip symbol will be skipped in channel switch with the CH+/- buttons.
They could only be accessed through entry of program number with the numerical buttons 0-9.

• Select a program with ▲/▼ to be “skipped”.

• Press GREEN. The chosen channel is marked with “SKIP”.

• Press GREEN again to withdraw.

Favourites

The receiver has four pre defined favourite groups (movie, news, sport, music). You can categorize
a channel as any favourite group and a channel may belong to multiple groups.

• Select a program with ▲/▼ to be categorized

• Press FAV to access the favourite menu.

• Select a favourite group with ▲/▼

• Press OK. The channel is marked with a “Star” symbol.

• You can choose mulitple favourite groups here. Power off at this time leaves the configuration

of favourite groups unsaved.

• Press EXIT once to close the Favourite window

Rename Channels

Choose a channel to be renamed with ▲/▼ and press RECALL. There appears a key board. Input
letters of the new name with ◄/►▲/▼ confirm each letter with the OK button. After completion of
the entry navigate to the OK field and confirm with the OK button.

Notes:

• To switch between TV and Radio, press the TV/Radio button.

• Press GOTO to list programs of all satellites or one certain satellite.

• Quit the Program edit menu with EXIT. The configuration will be saved.

English

ENG 31

Settings

Program

Sort Channels

This option sorts the channels on the channel list according to criteria as encryption, Frequency, etc.
The previous sort is replaced.


Aspect Ratio

This setting define the picture format of your TV and
how the content with different Aspect Ratio be
adapted for your TV.

• Auto (for 16/9 TV. 4:3 or wide screen content

English

will be full screen displayed with the picture
distorted. Further adaption will be done by the
TV.)

• 4:3 Pan Scan (for 4:3 TV. Content with
different Aspect Ratio will be possibly full­screen displayed, without distortion but with
information lost.)

• 4:3 Letterbox (for 4:3 TV. Content with different Aspect Ratio will be displayed without
distortion but with “black bar”.)

• 16:9 Pillar box ( for 16/9 TV, Content with different Aspect Ratio will be displayed without
distortion but with “black bar”.)

• 16:9 Pan scan (for 16/9 TV. 16/9 Broadcast will be full-screen displayed without distortion. 4/3
Broadcast will be displayed without distortion but with the picture enlarged. This setting is
especially suitable for 4/3 Letter box programs to reduce the “black bar”.)

You can switch among these alternatives with the ASPECT button during live program.

Resolution

Define the HDMI output resolution

• 576i (PAL) / 480i (NTSC)

• 576p (PAL) / 480p (NTSC)

• 720p

• 1080i

• 1080p

Note:

Please note the manual of your TV and the correction resolution.

TV Format

Define the colour system for the AV output (PAL or NTSC) and frame rate for the HDMI output (50
Hz or 60 Hz).

Video Output

You can define the signal type at the SCART port. Generally RGB offers the best picture quality.
Please note the manual of your TV.

ENG 32

Settings

Channel Search

Dish Setup

See page 18

Save/load channel list

With this option you can save the channel list on a USB (export) or load the channel list from the
USB storage (import).

Import: The receiver lists all available data. Choose the file to be installed and confirm with

Export: Save the current program list on the USB storage. The file contains following name:

Time

The receiver sets the time automatically, as soon as a satellite program is received. The Time Zone
will have to be set correctly so that the receiver could calculate the local time properly.

Time Zone setting

Auto The receiver set the Time Zone

Manual You can define the Time Zone.

Time Zone

You can define the Time Zone as long as the Time
Offset is given as “Manual”. For Germany it is
MGZ+1, and it is MGZ+2 during the European
Summer Time.

EuP Auto-Stand By

To save energy according the the EU Regulation (EuP), the receiver switches off after a certain time
without user interaction (such as pressing the buttons etc.).

OK. The message “load Database successfully” shows that the program list has
been installed correctly.

HB_DATABASE_X_Y.DBM. „X“ suggests the month. „Y“ suggests the date.

automatically

English

ENG 33

Settings

Option

OSD / Subtitle Language

Define the OSD / subtitle language.

Note: Many broadcasts do not contain subtitle
information.

Audio Language

Define the language to be spoken.

Digital Audio

English

You can define here the format of audio signals at SPDIF (COAX) and /or HDMI output.

PCM: Digital audio output (HDMI and SPDIF COAX)
RAW: If a broadcast or a vidoo file contains a Dolby Digital sound track, the tone format

Attention: The receiver could only decode Dolby Digital* surround sound and out put it as analogue
or PCM stereo. Other surround sound could be outputted under circumstances as Bitsteam (RAW)
though SPDIF or HDMI. In this case the analogue and PCM stereo tone are not available.

Please use the AUDIO button to choose the Dolby Digital Sound track of a program, if it is available.
If you output the Dolby Digital or other surround sound formats as Bitstream (RAW) through HDMI,
the receiver could not regulate the volume. The volume of the SPDIF (Coaxial) output could not be
changed with the VOL-/VOL+ buttons.

* XORO HRS 2600 does not support decoding of Dolby Digital Audio.

will be outputted through SPDIF(COAX) and HDMI. If you get no tone, please
choose “PCM“ .

ENG 34

Settings

System

Parental Guidance

You can define here whether a program will only be
displayed after a correct entry of the password.
Note: Information on the age limit of a DVB program
is not broadcasted in Germany.

Set Password

You can change your password here. At first you
have to confirm the old password (standard 0 0 0 0
0 0). After confirming the old password type in the
new password and repeat it. If all data was correct
the new password is active.

Note: For the case the password is forgotten, you can use the super password to set a new
password.
Super Password: 8 8 8 8 8 8

Restore Factory Default

You can cancel all settings and changes by restoring the factory default. Choose this option and
input the password.
Note: All settings will be cancelled. You will have to go through the channel scan once more.

Information

Access information on software and hardware.

Recall List

You can change the function of the RECALL button. If “off” is given, the receiver displays the last
program upon pressing the RECALL button. IF it is set “on”, a list of programs seen at last will be
displayed upon pressing RECALL.

Software update
USB upgrade

If an update is necessary, the update software and the update instruction are to be found on
www.xoro.de. Please install only the suitable XORO firmware. Installation of a false firmware may
make the receiver unusable and void your claim on warranty.

English

ENG 35

USB

USB Media Player

Opens the multimedia Player (see page 25).

Photo Configure

Configure the playback and Slideshow of picture
files

Slide Time

Define the duration for every picture in the slide
mode.

Aspect Ratio

• Keep (display without distortion)

English

• Discard (full screen display with distortion)

Subtitle Set up

This setting concerns only the display of an external
subtitle.
The options are:

Subtitle Specific
Define the size of subtitle in media player.

Subtitle Background
Define the background of the subtitle in media
player.

Subtitle Letters
Define the colour of subtitle letters

Settings

ENG 36

Troubleshooting

Troubleshooting

Check the following guide for the possible cause of a problem before contacting service.
Technical Support of Xoro/MAS:

• Tel.: [phone]

• Fax: [phone]

• Internet: www.xoro.de/service

Symptom Correction

No DVB-S reception /
serious distortion by
mosaics or artefacts/
freeze pictures

No power

Can not scan programs

No picture / no coloured
pictures

• No DVB-S reception in your region.

• Realign the dish. Please pay attention to the direction of the

satellite.

• Please use a bigger dish.

• Retry the Auto Scan.

• Plug the power cord into the outlet tightly and turn on the

power.

• Adjust the dish

• Refer settings for searching

• Control the connection to the TV set.

• Control the video output mode in the setup.

• TV channel or program is scrambled

English

Remote control does not
work

No sound

Audio / Subtitle without
function or can no choose

PVR Recording and
Timeshift do not work

• Change the batteries.

• Operate within normal range (max. 5 meters, 30 °)

• The sensor is pointed to by bright light.

• Cancel Mute. Press MUTE button

• Increase volume. Press VOL+ button

• Pay attention to connection to TV set or amplifier.

• The XORO HRS 2600 does not support decoding of Dolby

Digital Audio. Please select another sound track or connect
a device with Dolby Digital Decoder by HDMI or S/PDIF.

• Change audio track (press AUDIO button)

• Change subtitle track (press SUBTITLE button)

• Other audio track is not supported

• Subtitles are not supported by broadcaster

• HRS 2600/8555/8556 do not support PVR-Recording and

Timeshift

ENG 37

Specifications

Specifications

General HRS 2600

Power Supply Voltage:

Size (mm) 155x34x90 168x40x118
Conditions of Operation Temperature of Operation: 0 - 40° C

English

Receiver Frequency 950 - 2150 MHz

Video Video Decoding MPEG1, MPEG2

Audio Audio Decoding ISO/IEC 11172

Connectors Video HDMI (up to 1080p),

HRS 8555

DC12V 1A *

Power Consumption:

< 6W (Working)**

< 0.5W (Standby)

Humidity: 5 - 90% (non condensing)

Impedance 75Ohm
LNB-Voltage 13/18V*
Modulation QPSK, 8PSK
Search Mode TP-Scan, Network,

Blind Scan
Memory 200 Satellite, 3000
Transponder, 4000
Program

(MP@ML), MPEG4
AVC/H.264 HP

Video-Resolution up to 1920 x 1080p
Aspect Ratio 4:3, 16:9

Layer I & II, AAC,
AC3***
Sampling Frequency 32, 44.1, 48 KHz

SCART (RGB/CVBS)

Audio S/PDIF (Coaxial)
Antenna LNB IN/OUT (F-Type)
USB 2.0

HRS 8556

Build-in Power Supply

Unit*

Power Consumption:

< 6W (Working)**
< 0.5W (Standby)

* Please note the information printed to the rating label of the Receiver and Power Supply Unit
** Depend on LNB and USB device.
*** Only HRS 8555/8556, HRS 2600 does not support AC3 Decoding.

ENG 38

Warranty

In case the products delivered are not free from
defects in material or workmanship, MAS
Elektronik AG has the right to either repair or
replace the defective product at its choice. MAS
Elektronik AG manufactures and repairs goods
using components which are new or equivalent
to new in accordance with industry standards
and practice. The warranty for wearing parts
(e.g. rechargeable batteries) is limited to 6
months.

In case the device is equipped with internal
data storage (e.g. hard disc drive, Flash drive),
the customer is responsible to backup his data
before sending the device. MAS Elektronik AG
is not liable for any data loss on returned
devices. MAS Elektronik AG reserves the right
to reset returned devices to factory defaults.
Please note your personal settings for this
reason.

MAS Elektronik AG is not liable for any
accessories not belonging to original package
content such as DVDs, hard disc drives, Flash
storage devices, batteries, etc.

This limited warranty covers the warranty
requirements set by authorities in your country.
This limited warranty only is valid in the country
the product was purchased.

Warranty

This limited warranty does not cover finishes,
accessories or batteries, nor does it cover
damage resulting from accident, misuse, abuse,
dirt, water, battery leakage, tampering,
servicing performed or attempted by
unauthorized service agencies. This limited
warranty does not cover damages resulting
from firmware upgrades. Only in case of
firmware upgrades needed to add functions
promised at time of purchase, such damages
are covered by this limited warranty. For a
correct and frictionless completion of warranty
or repairs you need a RMA No. You may obtain
a RMA on the internet at www.xoro.de or by
telephone.

Please send the device in its original packing
material, all standard accessories and a copy of
the invoice, a description of defect and the RMA
No. to following address. Please note the RMA
number clear and in large numbers on the outer
package.

MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Germany

Support
e-mail: [e-mail]
Hotline: [phone]
Fax: [phone]

English

ENG 39

XORO by MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Deutschland

Telefon: [phone]

(Mo.-Fr. 11:00Uhr - 17:00Uhr)

Fax: [phone]

www.xoro.de

HRS2600/8555/8556
DE: V1
ENG: V2
FS: 12598
