DVB-S Receiver with USB, SD Card Reader and PVR Ready

HRS 3400

OPERATION MANUAL

BEDIENUNGSANLEITUNG

Inhaltsangabe

Sicherheitshinweise

4

Recycling Informationen

7

Zubehör und Eigenschaften

8

Bedienelemente



Vorderseite

9

Rückseite

9

Fernbedienung



Einlegen der Batterie und Operationsradius

10

Tasten

11

Verbindung



TV / Antenne

12

Externer Audio-Dekoder oder Verstärker

13

Erstinstallation



Erstinstallation

14

Funktionen



Wichtige Tasten und deren Funktionen

22

Multimedia-Player



USB Anschluss

28

Kartenleser

28

Meine Bilder

29

Meine Musik

31

Meine Filme

32

Rekorder



Aufnahme Einstellungen

34

Aufnahme Gerät

35

Aufnahme Liste

36

Time Shift

37

Einstellungen



Hauptmenü

38

TV

39

Multimedia

43

Einstellungen

43

Zubehör

48

Problemlösung

49

Spezifikation

51

Glossar

52

HRS 3400



Deutsch

3

SICHERHEITSHINWEISE

Deutsch

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungsund Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Einoder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1.Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.

2.Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.

3.Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Stromversorgung

1.Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2.Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3.Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4.Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVB-S Empfänger könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

5.Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

6.Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

7.Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

8.Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

4

HRS 3400

SICHERHEITSHINWEISE

9.Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

10.Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

11.In die Öffnungen des Gerätes dürfen keine Gegenstände eingefüHRS werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

12.Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

13.Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

Betrieb und Aufstellung

1.Empfang von digitalen Programmen via Satellit (DVB-S).

2.Jede andere Verwendung ist nicht gestattet.

3.Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

4.Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

5.Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

6.Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

7.Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.

8.Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

9.Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.

10.Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.

11.Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

12.Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

13.Vermeiden Sie Hitzestau am Gerät.

14.Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

15.Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

16.Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

USB

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

HRS 3400

Deutsch

5





SICHERHEITSHINWEISE



















Satellitenschüssel















Deutsch

Der DVB-S Empfänger wird an einer Satellitenschüssel angeschlossen.

1.

Wenn Sie die Verbindung erstellen oder entfernen möchten, bitte schalten Sie das

2.

Wenn Sie das Gerät mit einer Satellitenschüssel nutzen, vergewissern Sie sich,

Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.

dass diese geerdet ist.

Servicefall

1.Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2.Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a.Wenn das Netzteil oder Netzkabel defekt ist.

b.Wenn Gegenstände in das Gerät gefallen sind.

c.Wenn das Gerät mit Wasser in Berührung gekommen ist.

d.Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.

e.Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

3.Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

4.Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.

5.Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

6.Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

Positionieren oder richten Sie die Empfangs-Antenne anders aus.

Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.

Stecken Sie den Netzstecker des DVB-S Empfängers in eine andere Steckdose als das gestörte Gerät.

Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

6

HRS 3400

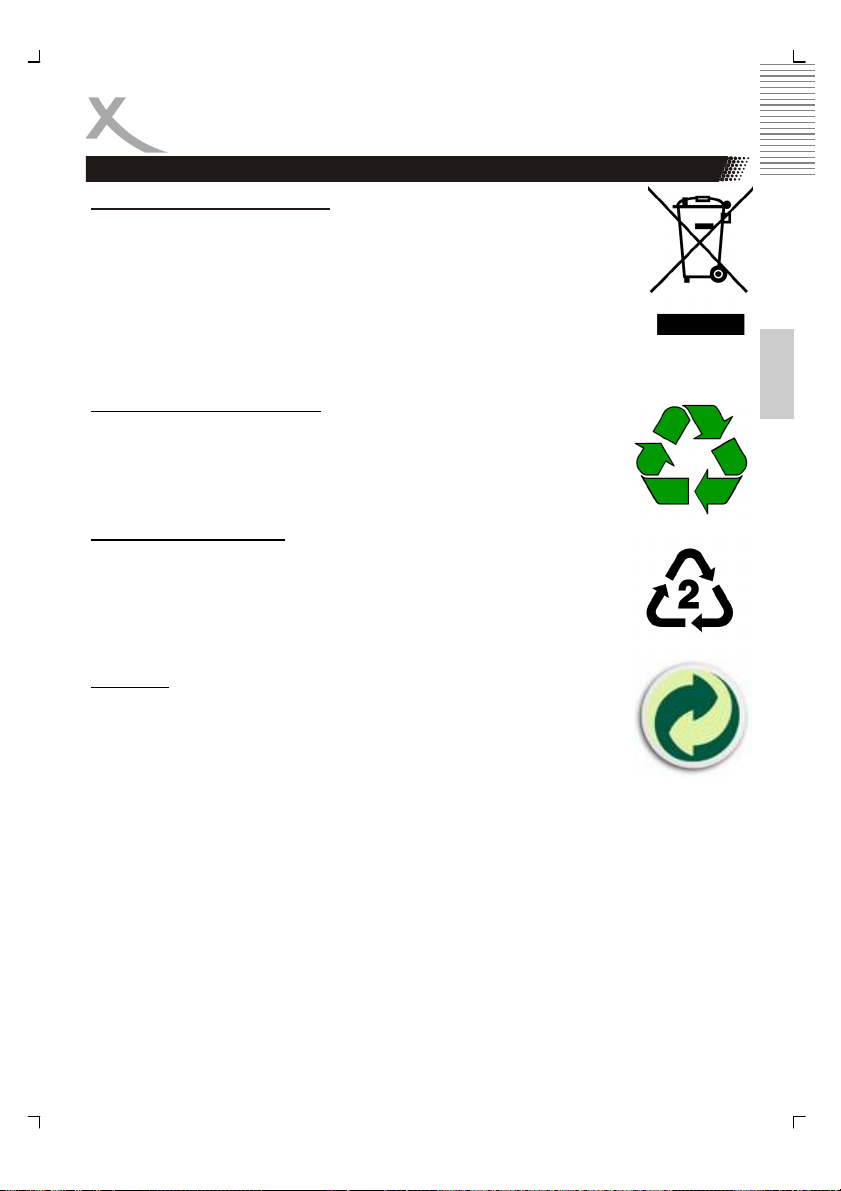

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

HRS 3400

Deutsch

7

Deutsch

Zubehör / Eigenschaften

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

HRS 3400

Fernbedienung

Bedienungsanleitung

Garantiekarte

Hinweise:

Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.

Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.

Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.

Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

DVB-S Empfänger für digitales Fernsehen durch Satellit

Electronic Programm Guide (EPG) und Videotext

USB Anschluss für die Wiedergabe von Video, Audio und Pictures

Kartenleser für SD, SDHC, MMC und MS Speicherkarten

Wiedergabe von Videos, Musikdateien und Bilder von Speicherkarte

PVR Ready, nimmt DVB-S Sendungen auf USB Speicher oder Speicherkarte (SD, SDHC, MMC, MS)

Time Shift Funktion

RGB Videoausgabe bei SCART

SCART Audio/Video Eingang

4800 Kanalspeicherplatz

64 vordefinierte Satelliten

Standardeinstellungen

OSD Sprache

Englisch

Seitenverhältnis

4:3 PS

Videoausgang

SCART RGB

LNB Typ

Universal / Digital

8

HRS 3400

Bedienelemente

Vorsderseite

Deutsch

1.An-/ Aus-Schalter

2.Kartenleser für SD, SDHC, MMC und MS Speicherkarten

3.Stromindikationsanzeige (ROT = Stand-BY, GRÜN = An)

4.LED Anzeige

5.Infrarotempfänger

6.Kanal wechseln Tasten (CH+ / CH-)

7.USB 2.0 Anschluss

Hinweis:

Mit dem AN-/Aus-Schalter können Sie das Gerät komplett ausschalten (jedoch können dann keine programmierten Aufnahmen ausgeführt werden).

Rückseite

1.RF Ausgang (Loop through)

2.Antenneneingang - IEC 60196-24 (F Typ)

3.SCART Eingang für z.B. VCR oder DVD-Player

4.SCART Ausgang TV

5.Digital Audioausgang (koaxial / elektrisch)

6.Stromkabel

Hinweis:

Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz getrennt ist.

HRS 3400

9







Fernbedienung





























Einlegen der Batterie und Operationsradius

































1.

Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie







auf die richtige Polarität (+/-).









Deutsch

2.

Schieben Sie die Batterieklappe wieder auf (Abbildung).



3.

nicht größer als 60° sein.





Richten Sie die Fernbedienung immer auf das Sensor-Feld des Gerätes. Die Entfer-







nung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel





4.

Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HRS 3400 eine











längere Zeit nicht benutzen.

Hinweise:

1.Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedienung beschädigen.

2.Austretende Batterieflüssigkeit mit einem Tuch entfernen.

3.Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.

4.Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.

5.Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

10

HRS 3400

Fernbedienung

Tasten der Fernbedienung

1.Stummschaltung (Mute)

2.Numerische Taste (0 .. 9)

3.Letzter TV-Kanal Taste (RECALL)

4.Informationstaste (INFO)

5.Untertitel Taste (SUBTITLE)

6.Beenden Taste (EXIT)

7.Kanal+ (CH+) Taste bzw. Navigation Oben

8.Lautstärke+ Taste bzw. Navigation Rechts

9.Bestätigen (OK)

10.Grüne Taste bei Videotext bzw. Aufnahmeliste Taste (RECLIST)

11.Rote Taste bei Videotext

12.Blaue Taste bei Videotext bzw. STOP Taste bei dem Abspielen

13.Gelbe Taste bei Videotext bzw. Wechsel zwischen TV und Radio (TV/RADIO)

14.Aufnahme Taste (RECORD)

15.Schneller Vorlauf Taste bei Timeshift oder Wiedergabe

16.SCART Eingang Taste (DTV/VCR)

17.STAND-BY Taste

18.Favoritentaste (FAV)

19.Audio Taste

20.Menü Taste (MENU)

21.EPG Taste

22.Lautstärke - Taste bzw. Navigation Links

23.Kanal- (CH-) Taste bzw. Navigation Unten

24.Videotext Taste (TETX)

25.Pause Taste

26.Schneller Rücklauf Taste bei Timeshift oder Wiedergabe

Hinweis:

Die Farbtasten Grün, Rot, Gelb und Blau haben in den verschiedenen Modi unterschiedliche Funktionen. Die Arbeitsweise der Tasten wird in den Modi immer erklärt und dargestellt.

Deutsch

HRS 3400

11







Verbindung





























Zu einem Fernseher und der Antenne

































Allgemeine Informationen:





Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt



Deutsch



ist.



Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Si-





cherheitshinweise.





Achten Sie auf eine sorgfältigen Anschluss der Steckverbindungen.





Bitte achten Sie auf die Einstellungen bei der Videoausgabe. Falls Ihr Fernseher







über SCART RGB-fähig ist, bitte wählen Sie bei die Option CVBS/RGB bei den







Einstellungen: “Setup -> TV-System -> Videoausgang”.

Verbinden zu einem TV Fernsehgerät und zu der Satellitenschüssel

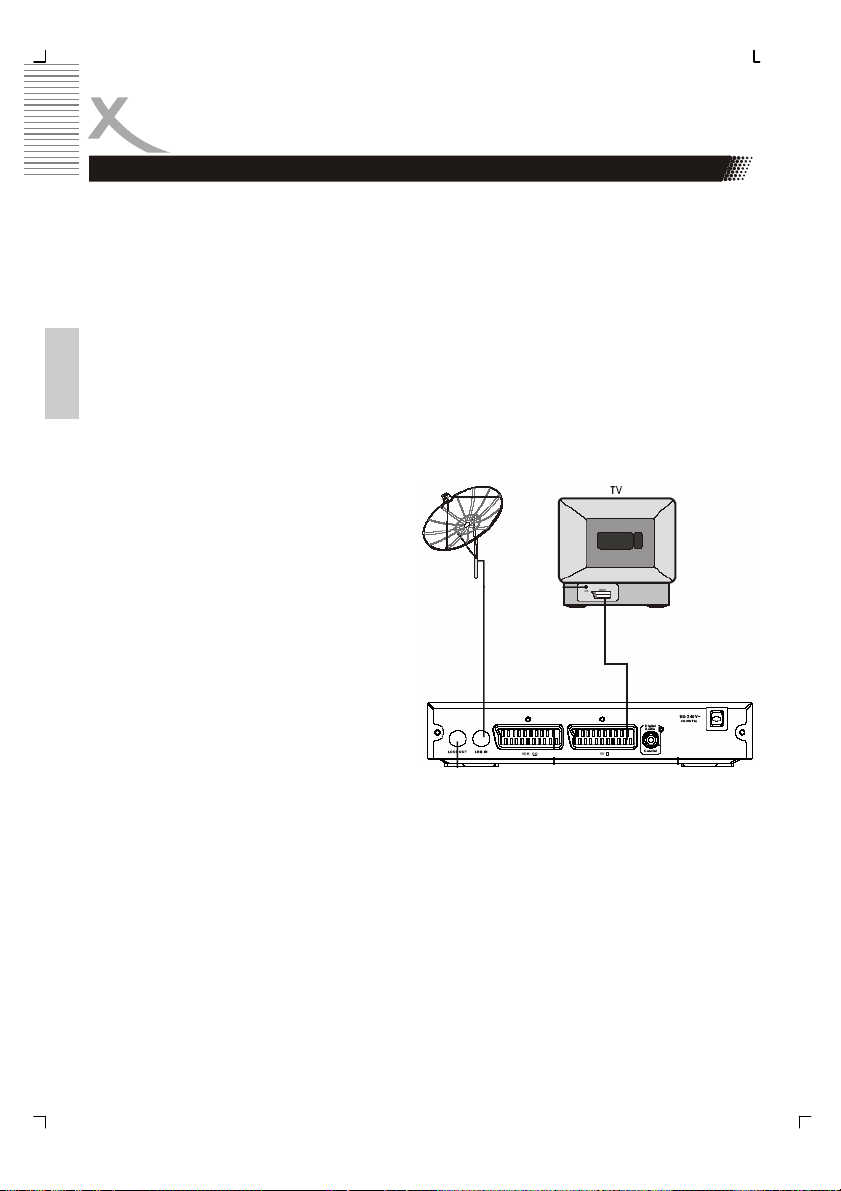

Die schematische Zeichnung zeigt die Verbindungen des HRS 3400 zu der Antenne und zu dem Fernsehgerät.

Vorgehensweise:

a.Verbinden Sie ein SCART Kabel mit dem DVB-S Empfänger an dem SCART Ausgang (SCART TV) und Ihrem Fernsehgerät.

b.Verbinden Sie das Antennenkabel mit dem Antenneneingang (LNB IN) des HRS 3400. Schrauben Sie den Stecker fest mit dem Eingang.

c.Achten Sie bitte auf einen fest Sitz der Stecker.

d.Verbinden Sie nun den HRS 3400 mit dem Stromnetz.

e.Schalten Sie den DVB-S Empfänger und Ihren Fernsehgerät ein.

f.Wählen Sie am Fernsehgerät den entsprechenden SCART-Eingang.

Hinweis:

Der HRS 3400 enthält einen so genannten „Loop through“ Antennenausgang (LNB OUT). Damit können Sie von dem DVB-S Empfänger weitere DVB-S Empfangsgeräte anschließen.

12

HRS 3400

Verbindung

Zu einem externen Audio-Dekoder oder Verstärker

Sie haben die Möglichkeit die digitalen Audiosignale auch zu Ihrem externen Decoder oder Verstärker zu übertragen. Dazu können Sie den koaxialen (elektrischen) Anschluss benutzen.

Einrichten der Verbindung:

1.Schalten Sie alle Geräte aus.

2.Trennen Sie auch die Geräte von dem Stromnetz.

3.Etablieren Sie die Video-Übertragung mittels eines SCART Kabels zu Ihren TV Fernsehgerät.

4.Verbinden Sie den HRS 3400 mit einem koaxialem Kabel zu Ihren externen Decoder oder Verstärker.

5.Schalten Sie beide Geräte an.

6.Aktivieren Sie bei dem externen Decoder oder Verstärker die koaxialen Eingang.

Hinweise:

Die Kabel sind nicht Teil des Lieferumfangs.

In Deutschland sind nur bei einigen TV Sender und auch nur bei einigen TV Programmen digitale Audiospuren vorhanden. Informationen wann und welche TV Programme digitale Audiosignale übertragen werden, können Sie in der Regel den TV Programmzeitschriften entnehmen.

Hinweise über die unterschiedlichen Tonspuren können Sie auch mittels den Informationen der AUDIO Taste erlangen.

HRS 3400

Deutsch

13

Deutsch

14

Erstinstallation

Einstellung

Installieren Sie vor dem Anschalten des Gerätes alle notwendigen Kabelverbindungen zu der Satellitenschüssel und zu dem Fernseher.

Bei der ersten Inbetriebnahme des HRS 3400 erscheint auf dem TV-Bildschirm das Einstellung - Installationsmenü. Dieses Menü enthält zwei Optionen:

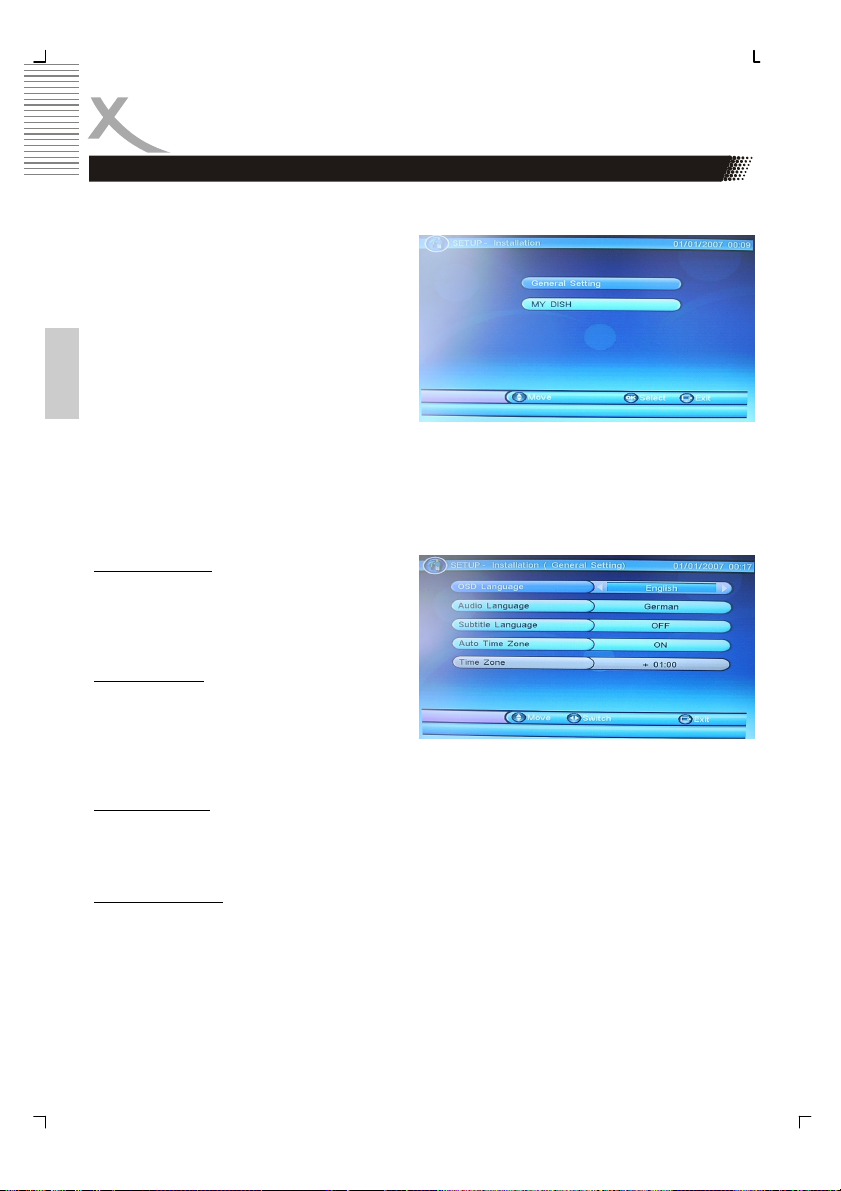

General Setting — Einstellung

My Dish — Empfang

Unter dem Menüpunkt General Setting (Einstellung) können Sie die Sprache und

andere Optionen einstellen. Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den beiden Menüpunkten wechseln. Wenn der Menüpunkt dunkelblau hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die einzelnen Optionen ändern Sie mit den Navigationstasten LINKS und RECHTS. Die Menüs können Sie mit der EXIT Taste verlassen.

General Setting (Einstellung)

Der Menüpunkt Einstellung enthält die Optionen für Sprache (OSD LANGUAGE), Audio und Untertitel Sprache, Auto Zeitzone (AUTO TIME ZONE) und Zeitzone (TIME ZONE).

Sprache (OSD Language)

Hier stellen Sie die OSD Sprache ein. Wechseln Sie einfach die Sprache in dem Sie die Navigationstasten LINKS oder RECHTS

nutzen. Drücken Sie solange eine der Tasten bis die gewünschte Sprache erscheint. Automatisch wechseln alle Menüs zu der ausgewählten Sprache.

Audio Srache (Audio Language)

Mit dieser Option definieren Sie die erste aktive Sprache bei den TV Programmen. Durch die Auswahl der OSD Sprache wird auch automatisch die AUDIO Sprache eingestellt.

Untertitelsprache (Subtitle Language)

Die Anzeige von Untertitel und welche Sprache angezeigt werden soll, wird mit dieser Option geschaltet. Wenn Sie die Option AUS wählen, dann werden keine Untertitel angezeigt.

Hinweis:

Die Untertitel werden nicht auf allen TV Sender und zu allen Sendungen ausgestrahlt. So kann es vorkommen, dass bei aktiver Anzeige trotzdem keine Untertitel vorhanden sind.

HRS 3400

Erstinstallation

Empfang

Auto Zeitzone (Auto Time Zone)

Mit dieser Option aktivieren Sie die automatische Einstellung der Zeitzone. Die Informationen werden dann aus dem EPG Datenstrom entnommen. Sie haben auch die Möglichkeit die Zeitzone manuell einzustellen. Schalten Sie die automatische Auswahl mit der Option AUS ab und dann wird der letzte Menüpunkt Zeitzone aktiv.

Zeitzone (Time Zone)

Dieser Menüpunkt ist nur dann aktiv und kann verändert werden, wenn die Option Auto Zeitzone abgeschaltet wurde. Dann erst können Sie die Zeitzone manuell verändern.

Drücken Sie dazu die Navigationstasten RECHTS und LINKS bis die gewünschte Zeit (in Abhängigkeit des Greenwich Null Meridian) erscheint. Pluswerte sind für Standorte in östlicher Richtung (von Greenwich) und Minuswerte für Standorte in westlicher Richtung.

Deutsch

Empfang (MY DISH)

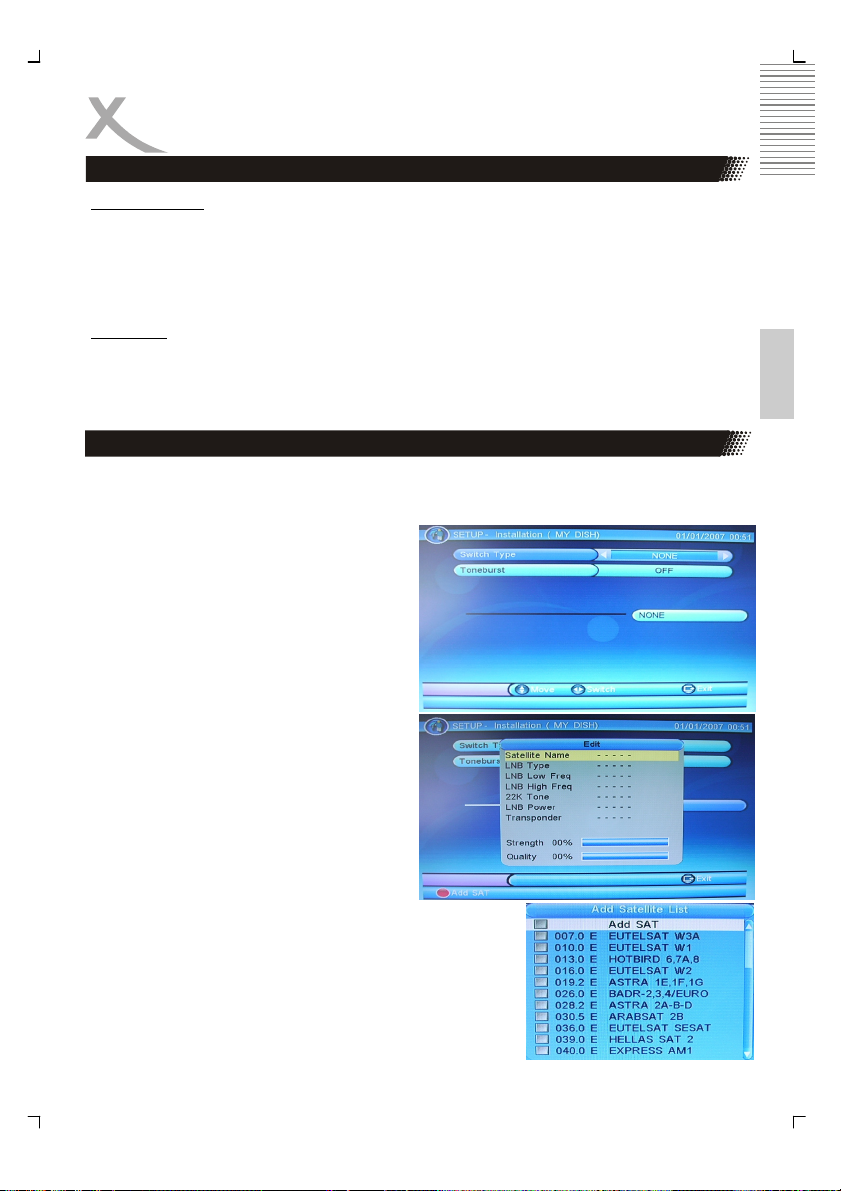

Bevor Sie bei den Einstellungen beginnen, sollten Sie sich über das installierten Satellitensystem im klaren sein. Es gibt hier eine Reihe von unterschiedlichen Optionen.

1.Eine einfache Verbindung zwi-

schen Satellit und Empfänger

Sie haben die Satellitenschüssel zu einem speziellen Satelliten ausgerichtet und nutzen entweder einen einfach LNB oder Mehrfach LNB. Jeder LNB wird direkt mit dem Satellitenempfänger verbunden.

Schalten Sie dazu die beiden Einstellungen

LNB Umschaltung (Switch Type) und Toneburst ab.

LNB Umschaltung

Keine

Toneburst

Aus

Gehen Sie nun mit den Navigationstasten UNTEN oder OBEN zu der dritten Einstellung bis diese dunkelblau hinterlegt ist. Aktivieren Sie die Option mit der OK Taste und Sie können jetzt einen Satelliten hinzufügen.

Drücken Sie jetzt die ROTE Taste auf der Fernbedienung und eine Auswahlliste der verschiedenen Satelliten erscheint auf dem Bildschirm. Suchen Sie mit der Navigationstaste UNTEN den gewünschten Satellit z.B. ASTRA 1E/1F/1G aus und bestätigen Sie die Auswahl mit der OK Taste.

HRS 3400

15

Deutsch

16

Erstinstallation

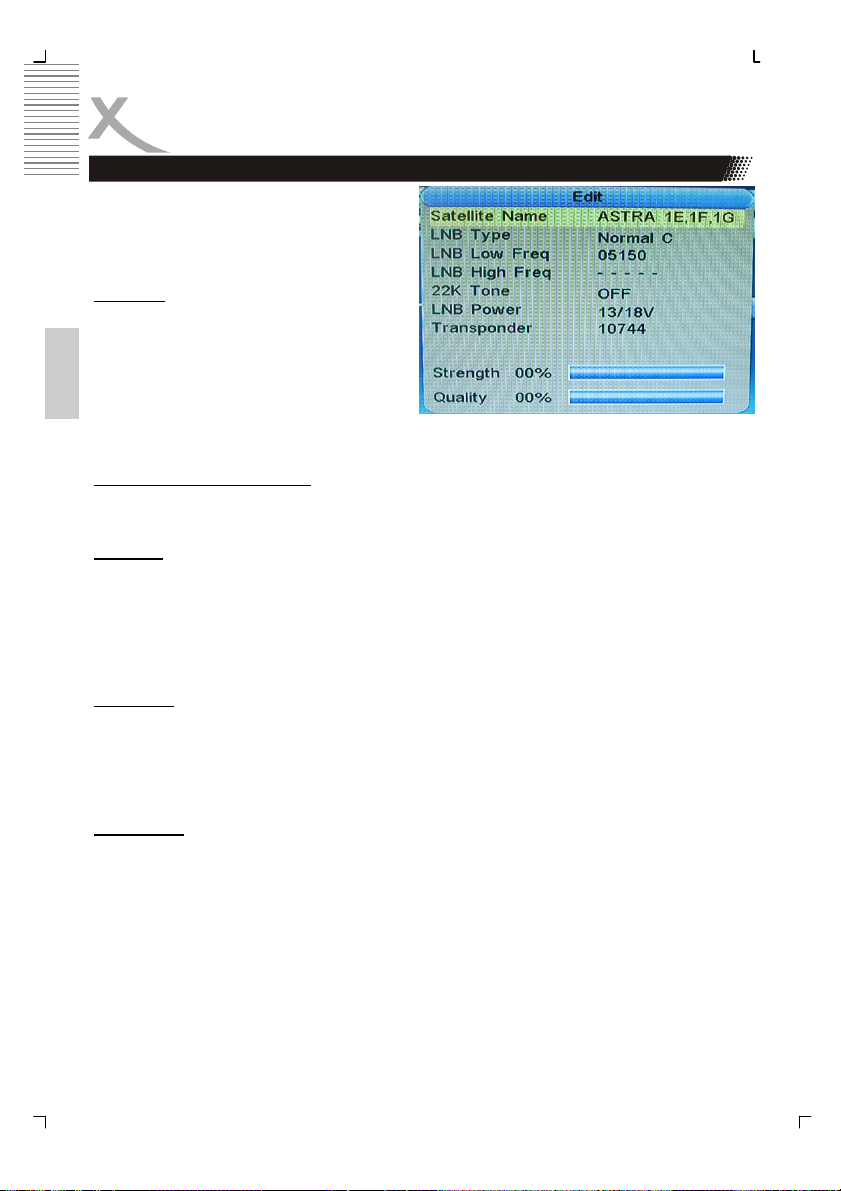

Empfang (MY DISH) — Einfache Verbindung Satellit-Empfänger

Jetzt erscheint auf dem Bildschirm die Parameter des ausgewählten Satelliten. Achten Sie darauf, dass der LNB Typ die Einstellung Digital (Universal) hat, denn Sie möchten ja digitale TV Programme anschauen.

LNB Typ







Die Optionen sind hier:





Normal C

Suchlauf

im

Frequenzbe-



reich analoger Programme

Normal Cu

Suchlauf

im

Frequenzbe-



reich analoger Programme

Digital

Suchlauf

für

analoge und



digitale TV Programme

Unt. und Ob. LNB Frequenz (LNB Low und High Freq)

Durch die Auswahl des LNB Types werden automatisch auch die Untere und obere LNB Frequenz definiert.

22K Ton

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astra-Satellitensystem (analog und digital) mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TVund Radiosignalen wird daher nur noch eine Set-Top- Box für das digitale Fernsehen, benötigt.

Die digitalen TV Sender befinden sich alle im oberen Frequenzband. Die Einstellung ist bei der Auswahl des LNB Type „Digital“ auf AUTO und kann nicht geändert werden.

LNB Spannung

Der LNB für digitale Programme wird in der Regel mit 13 und 18V Spannung versorgt. Die Option ist hier automatisch 13/18V.

Die LNB Spannung kann manuell verändert werden. Dies hat einen direkten Einfluss auf das Suchergebnis. Die Optionen sind Aus, 13V, 18V und 13/18V. Wird die Option Aus gewählt, dann wird der LNB nicht mehr von dem Empfänger mit Spannung versorgt. Es können auch dann keine Programme mehr empfangen werden.

Transponder

Transponder dienen im Prinzip dazu, ein Signal, das von einer Erdfunkstelle zu einem Satelliten kommt, so aufzubereiten, daß der Endverbraucher (Fernseher, Telefon, Computer) das ausgeschickte Signal optimal empfangen und verwerten kann. Ein Transponder arbeitet im ganzen gesehen quasi als Verstärker und Frequenzumsetzer. Er empfängt mehrere Signale mit einer bestimmten Frequenz von einer Erdfunkstelle, verstärkt diese, filtert Störungen heraus, setzt es um in andere (vom Empfänger abhängige) Frequenzebenen, verstärkt nochmals und sendet die Signale wieder zur Erde zurück.

Die Einstellungen müssen in der Regel nicht geändert werden.

HRS 3400

Erstinstallation

Empfang (MY DISH) — Einfache Verbindung Satellit-Empfänger

Stärke

Hier wird die Signalstärke in Prozent und in einem Balken angezeigt.

Qualität

Hier wird die Signalqualität in Prozent und in einem Balken angezeigt. Je kleiner der Wert ist, desto mehr Artefakte oder Bildstörungen hat das übertragene Signal.

Drücken Sie die OK Taste und Sie können dann die weiteren Parameter des Suchlaufs einstellen. Drücken Sie die BLAUE Taste auf der Fernbedienung und Sie erhalten Zugriff auf die letzten Parameter für den Suchlauf.

Den Suchlauf und die gefundenen TV Sender können Sie damit beeinflussen in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen

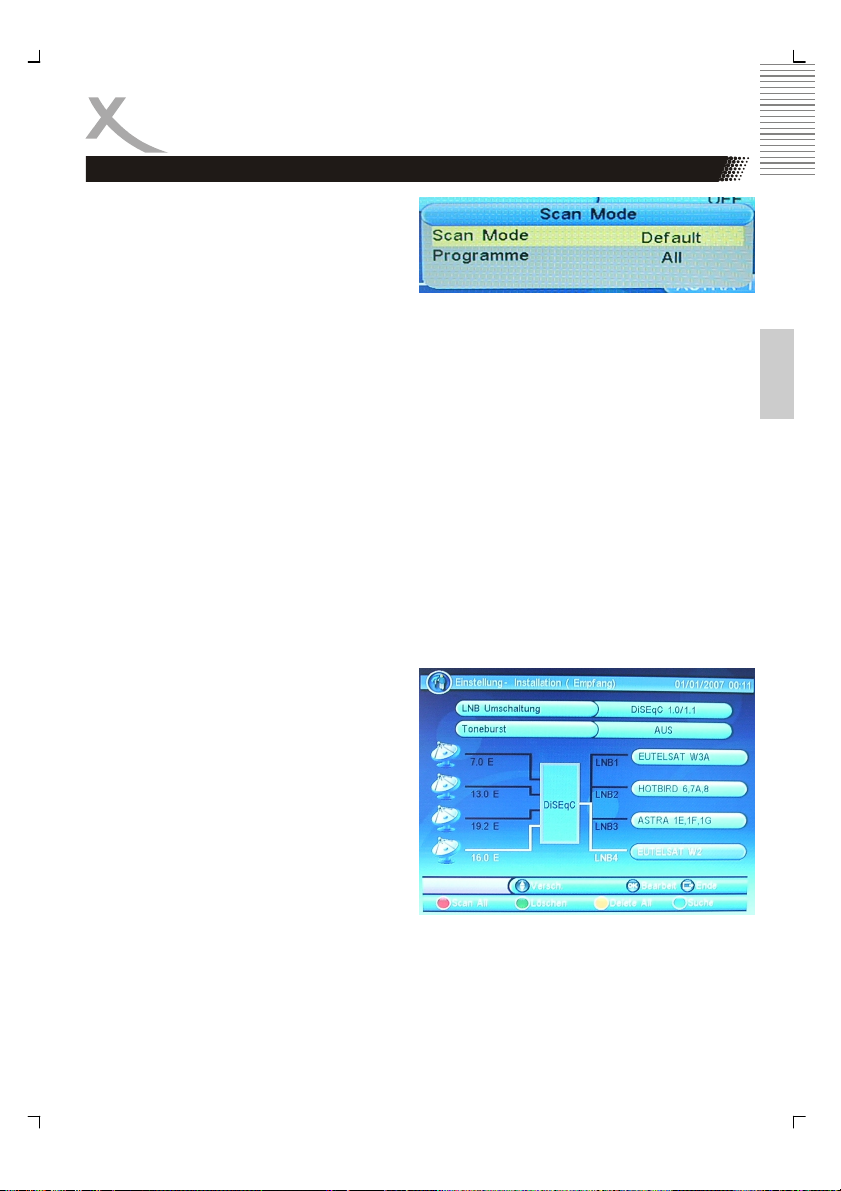

Scan-Mod.

Die beiden Optionen sind Standard oder

Blind-Detail.

Standard

Suchlauf findet nach den aktuell programmierten Transponderliste des Gerä-

(Default)

tes statt. Jedoch werden immer wieder mal TV Sender verschoben, entfernt



oder neu hinzugefügt. Der Standardsuchlauf muss nicht zwingend alle TV

Blind

Sender finden.

Mit dieser Option wird unabhängig von der vorgegebenen Transponderliste

Detail

alle Frequenzen innerhalb der eingestellten Satellitenparameter abgesucht.

Deutsch

Nutzen Sie die Option Blind-Detail.

Programme

Hiermit können Sie entscheiden, ob Sie nur Freie Sender oder auch Bezahlfernsehen suchen wollen. Das Bezahlfernsehen ist verschlüsselt und kann in der Regel nur zu ganz wenigen Zeiten unverschlüsselt gesehen werden. Ca. 2/3 aller TV Sender sind bei ASTRA verschlüsselt und können somit nicht mit dem Empfänger entschlüsselt gesehen werden.

Hinweis:

Bei der Auswahl Nur Freie ist nach erfolgreichen Suchlauf die TV Senderliste deutlich übersichtlicher.

HRS 3400

17

Deutsch

18

Erstinstallation

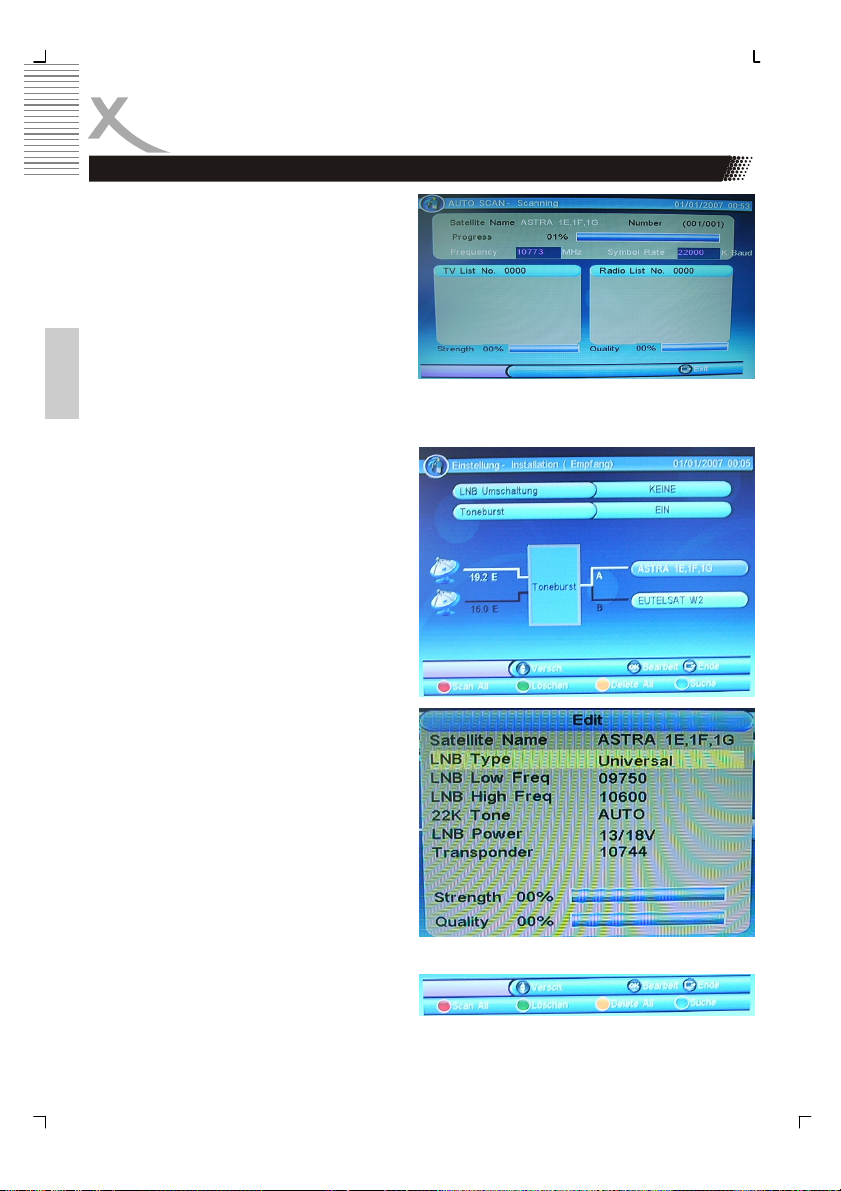

Empfang - Einfache Verbindung Satellit-Empfänger mit Toneburst

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

2.Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenschüssel unter Verwendung von Toneburst

Toneburst ist ein zusätzliches Schaltkriterium, welches Receiver liefern können. In diesem Signal sind keine digitalen Befehle enthalten, es kann aber dennoch von den meisten Schaltern zur Positionsumschaltung ausgewertet werden.

LNB Umschaltung

Keine

Toneburst

Ein

Jetzt erhalten Sie die Möglichkeit zwei Satelliten einzugeben.

Achten Sie auch hier bei den Einstellungen zu den einzelnen Satelliten, dass der LNB Typ richtig gewählt wurde. Für den Empfang digitaler TV Sender muss die Einstellung Digital (Universal) lauten.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

BLAUE Taste

Einzelsatellitensuche

ROTE Taste

Beide Satellitensuche in



einem Durchlauf

HRS 3400

Erstinstallation

Empfang - Verbindung Satellit-Empfänger via DiSEqC 1.0/1.1

Drücken Sie die ROTE oder BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 17 erklärt).

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

3.Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsat ist nur mittels DiSEqC™ (Digital Satellite Equipment Control, sprich: Deißäck) möglich, sofern nur ein Kabel zum Satellitenreceiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Schaltkriterien 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustände auf. In der einfachsten Version wird DiSEqC™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz-Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DiSEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z.B. vier 4/1 DiSEqC 1.0 Schalter, deren Ausgänge werden dann auf die Eingänge eines 4/1 DiSEqC 1.1 Schalters gelegt.

Eine Konfiguration nach Auswahl der Satelliten könnte so aussehen. Achten Sie auch hier bei den Einstellungen zu den einzelnen Satelliten, dass der LNB Typ richtig gewählt wurde. Für den Empfang digitaler TV Sender muss die Einstellung Digital (Universal) lauten.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

Deutsch

BLAUE Taste

Einzelsatellitensuche



ROTE Taste

Alle Satellitensuche in einem Durchlauf





HRS 3400

19

Deutsch

Erstinstallation

Empfang - Verbindung Satellit-Empfänger via DiSEqC 1.0/1.1

Weitere Tasten zum Bearbeiten der Liste sind:

GRÜNE Taste

Löschen des ausgewählten Satelliten

GELBE Taste

Löschen aller ausgewählten Satelliten

Drücken Sie die ROTE oder BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 17 erklärt).

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

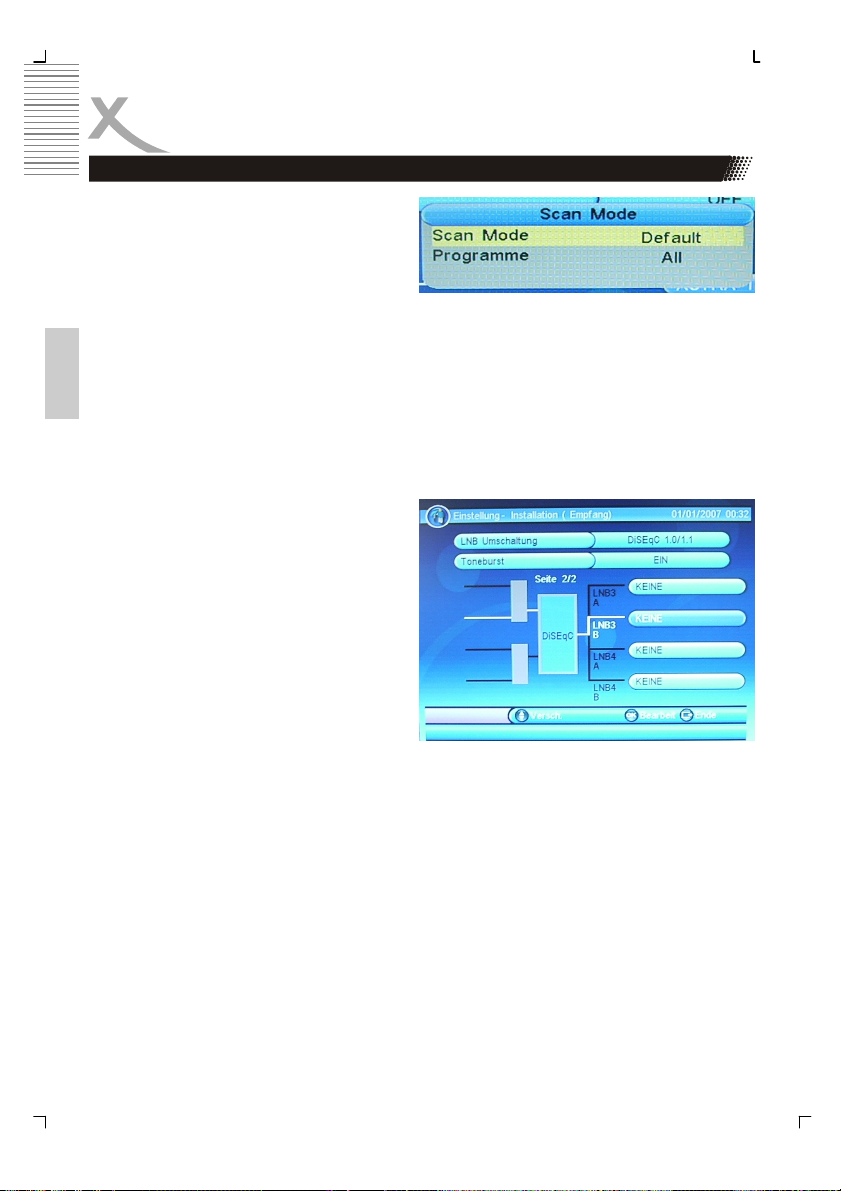

4.Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1 und Toneburst

In Kombination von DiSEqC 1.0/1.1 und Toneburst können Sie anstatt zwischen 4 Satelliten schon insgesamt 8 unterschiedliche Satelliten nutzen.

Wählen Sie alle Satelliten aus. Mit der Navigationstaste UNTEN können Sie die zweite Seite der Satelliten ansteuern.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

BLAUE Taste

Einzelsatellitensuche

ROTE Taste

Alle Satellitensuche



in einem Durchlauf

GRÜNE Taste

Löschen des ausge-



wählten Satelliten

GELBE Taste

Löschen aller ausgewählten Satelliten

Drücken Sie die ROTE oder BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 17 erklärt).

20

HRS 3400

Erstinstallation

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

5.Nutzung mehrerer Satelliten via DiSEqC 1.2/USALS

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Wählen Sie bei der Option LNB Umschaltung die Einstellung DiSEqC 1.2/USALS.

Sie haben nun zwei Möglichkeiten die Einstellungen vorzunehmen, entweder via DiSEqC 1.2 oder USALS.

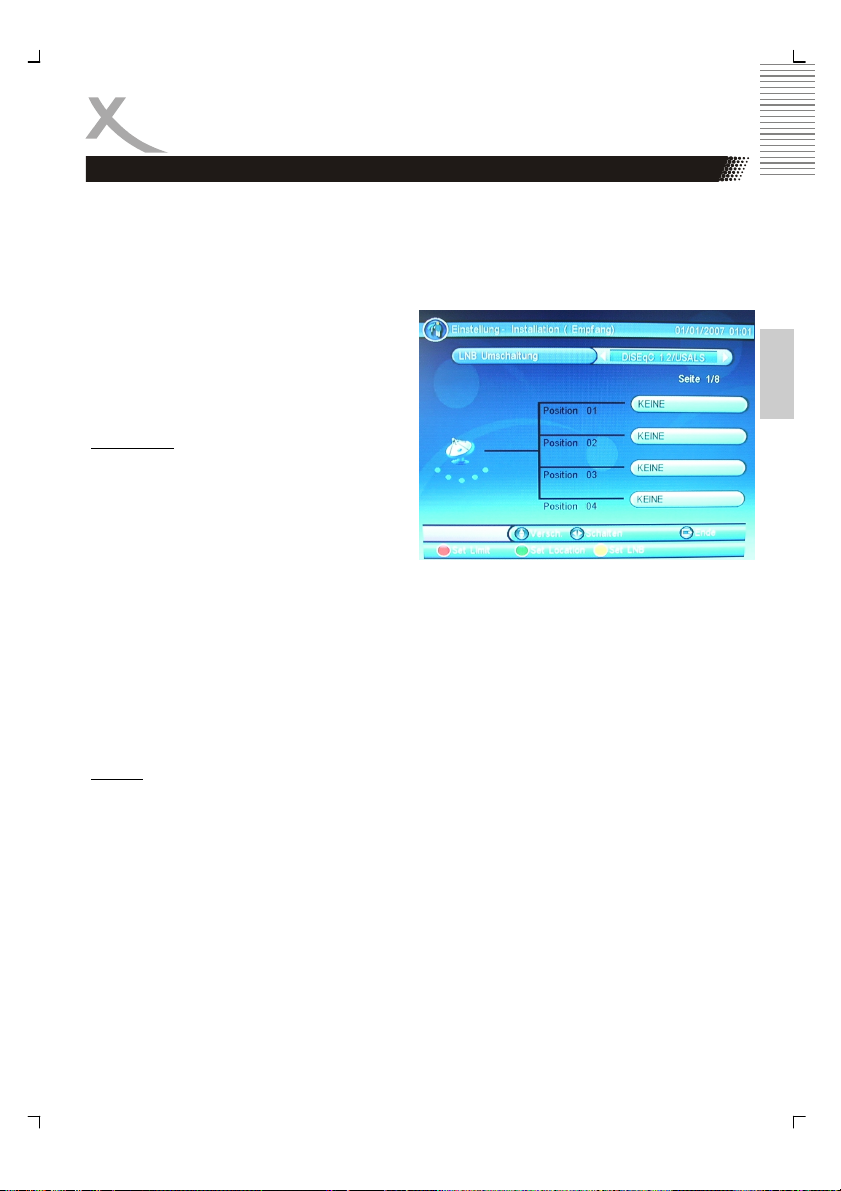

DiSEqC 1.2

Wählen sie die Satelliten aus, die Sie mit Ihrer motorbetriebenen Satellitenschüssel erreichen können.

Drücken Sie die BLAUE Taste und Sie können den Suchlauf und die gefundenen TV

Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 17 erklärt).

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

USALS

Definieren Sie die Suchparameter über die Optionen Setze Limit, Setze Ort und Setze LNB.

Setze Limit

Definition des Drehwinkels in westlicher und östlicher Richtung

Setze Ort

Auswahl des Standortes

Setze LNB

Auswahl der Grundparameter des LNBs



HRS 3400

Deutsch

21

Deutsch

22

Funktionen

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste:

▲/▼

Vorheriger

bzw.

nächster



Sender





◄/►

Vorherige

bzw.

nächste



Seite der Senderliste

GELB

Wechsel zu Favoriten

BLAU

Wechsel des Satelliten

OK

Umschalten zu dem ausge-



wählten TV Sender



EXIT

Beenden der Kanalliste

Hinweis:

Die TV und Radio Kanalliste verhalten sich bei der Bedienung sehr ähnlich.

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUBTITLE Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.

Hinweis:

In Deutschland werden häufig keine Untertitel bei DVB-S übertragen.

Audio Einstellung des TV Senders

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Es werden drei Optionen angezeigt, Kanal, AUDIO-PID und Ton Kanal. Die beiden Optionen beinhalten weitere Unteroptionen. Sie Können diese jeweils mit den ◄/► Tasten wechseln. Den Wechsel der beiden Haupt-

optionen Audio-Modus und Audio-Track können Sie über die ▲/▼ Tasten erreichen.

Audio-Track: Entweder Wechsel der Sprache (z.B. ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur.

AUDIO-PID: Adressierung der Tonspur innerhalb des Transportstromes Audio-Modus: Vorgabe der Tonausgabe (Stereo, Links, Rechts)

Hinweis:

Wenn Sie die Tonspur auf AC-3 wechseln, dann wird über SCART kein Ton ausgegeben. Den Ton erhalten Sie dann ausschließlich über den digitalen koaxialen Tonausgang in Verbindung mit einen externen Audio-Dekoder (Dolby Digital Verstärker).

HRS 3400

Funktionen

Wichtige Tasten und deren Funktionen

Information

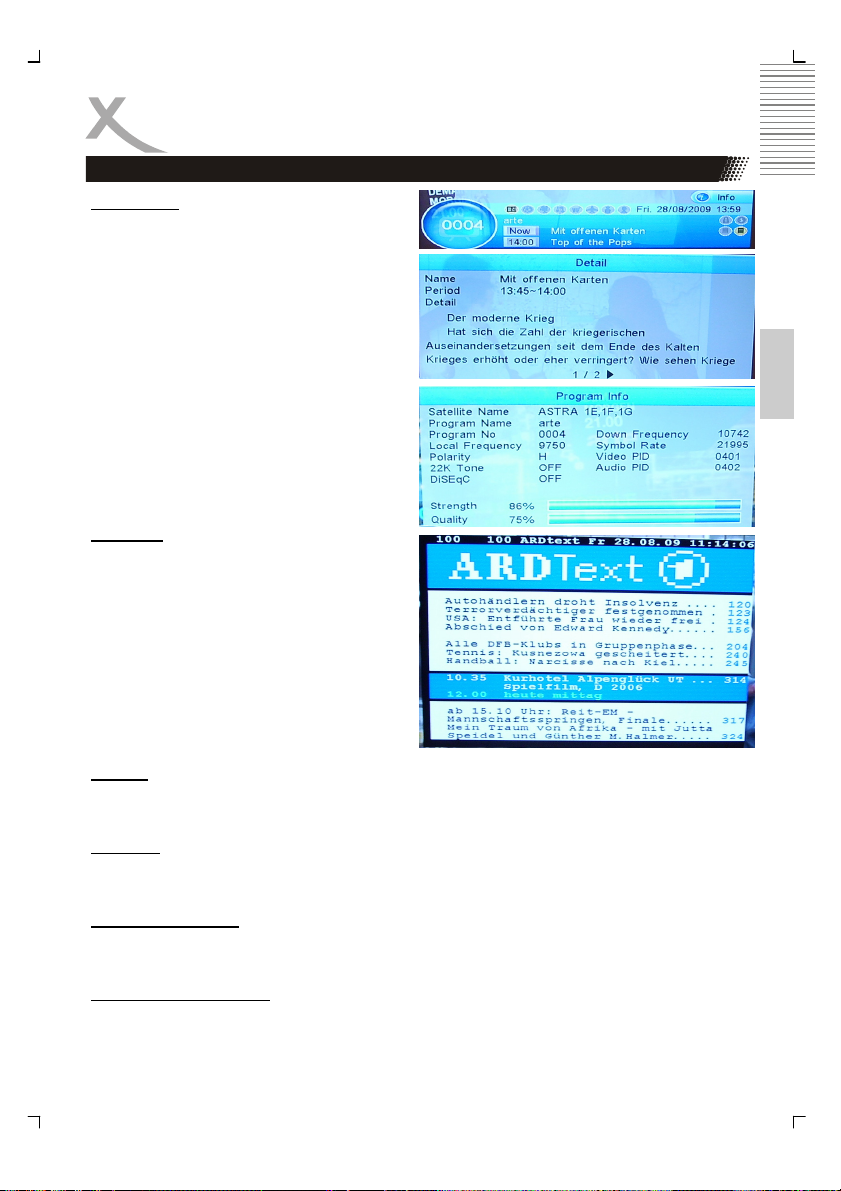

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nächstes TV Programm, ob Teletext verfügbar ist usw..

Erneute Drücken der INFO Taste zeigt die EPG Information des aktiven TV Programms an.

Bei nochmaligen Drücken der INFO Taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, spezielle Informationen der DVB-S Übertragung und den beiden weiteren wichtigen Parameter „Signalstärke“ und „Signalqualität“.

Tele- / Videotext

Videotext aktivieren Sie über die TEXT Taste. Navigation im Videotextfenster:

Numerische Taste zur direkten Eingabe der Videotextseite

◄/► Tasten für eine Seite rück– bzw. vorwärts

EXIT beendet das Videotextfenster

Deutsch

Lautstärke

Mit den Tasten ◄/► (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-S Empfänger.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.

Senderwechsel

Mit den Tasten ▲(CH+)/▼ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/► ) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

HRS 3400

23

Deutsch

Funktionen

Wichtige Tasten und deren Funktionen

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programmführer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm. Das EPG Fenster ist wie folgt aufgeteilt:

Rechts Oben

Aktuelles Datum und aktuel-

Links

le Uhrzeit

Senderliste

Mitte

Wochentag und Datum

Rechts

Livebild

Rechts Unten

7-Tage Übersicht des aktiven TV Senders

Unten

Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.

Die Bedienung erfolgt mit den Tasten:

▲/▼

Vorheriger bzw. nächster TV Sender

BLAU

Wechsel zu einem anderen Satelliten (wenn mehrere installiert sind)

◄/►

Wechsel von der Kanalliste in die 7-Tage Übersicht

EXIT

Beenden des EPG Fensters

7-Tage Übersicht

Mit den Tasten ◄/► wechseln von der Kanalliste in die 7-Tage Übersicht. Nun stehen Ihnen weitere Tasten und Funktionen für die Bedienung zur Verfügung.

▲/▼

Wechsel zur vorherigen bzw. nächsten Sendung.

◄/►

Anzeige der TV Sendungen des nächsten Tages. Durch mehrmaliges Drü-



cken der ◄/► Tasten können Sie Tag für Tag weiterblättern (max. 7 Tage)

OK

Anzeige der kompletten EPG Information für die ausgewählte Sendung

ROT

Die markierte TV Sendung wurde „gebucht“ und in die Timerprogrammie-



rung (Booking List) übernommen

EXIT

Zurück zu der Kanalliste

Detaillierte EPG Information einer Sendung

Wenn Sie in der 7-Tage Übersicht eine Sendung markiert haben und die OK Taste drücken, dann erscheint die vollständige Information der Sendung. Ist der Taxt größer als in dem Fenster hinein passt, so können Sie

mit den ◄/► Tasten in die weiteren Seiten blättern. Mit EXIT verlassen die die Detailansicht.

24

HRS 3400

Funktionen

Wichtige Tasten und deren Funktionen

Timerprogrammierung

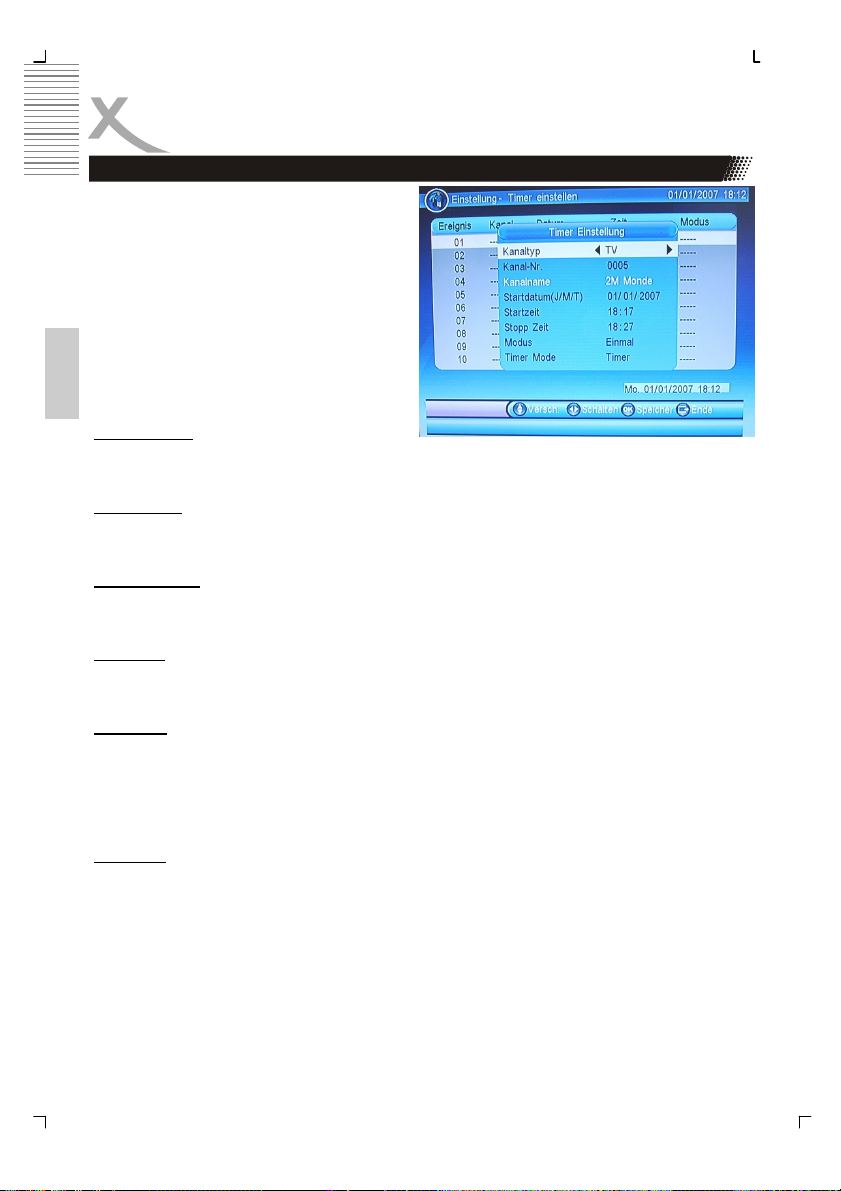

Wenn Sie aus der 7-Tage Übersicht die ROTE Taste bei einer markierten Sendung gedrückt haben, dann wird diese Sendung in die Timerprogrammierung übernommen. Die Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Es ist in der Regel ratsam, die Startzeit und

Stopp-Zeit um einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sendungen nie pünktlich beginnen.

Weitere Parameter sind Modus und Timer Mode. Der Modus definiert ob nun eine Sendung einmalige oder regelmäßig aufgenommen werden soll. Der Timer Mode sollte für eine Aufnahme von TIMER auf Aufnahme geändert werden. Die nun programmierte Sendung erschient in der Timerprogrammliste.

Hinweis:

Vergessen Sie nicht ein USB Speicher anzuschließen.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmalige Drücken dieser Taste beendet schließlich auch das allgemeine EPG Fenster.

Rot, Grün, Gelb und Blau

Diese Tasten haben auch bei den verschiedenen Menüs unterschiedliche Funktionen.

Aufnahme

Wenn Sie das aktuelle TV Programm einfach und schnell aufnehmen möchten, schließen zuerst ein USB Speicher am USB Anschluss an (oder legen Sie eine Speicherkarte in den Kartenleser ein) und drücken Sie dann die REC Taste. Die Aufnahme startet dann sofort. Beenden können Sie die Aufnahme durch das Drücken der STOP Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Die Aufnahme erfolgt in einer Datei mit der Endung TS.

HRS 3400

Deutsch

25

Deutsch

Funktionen

Wichtige Tasten und deren Funktionen

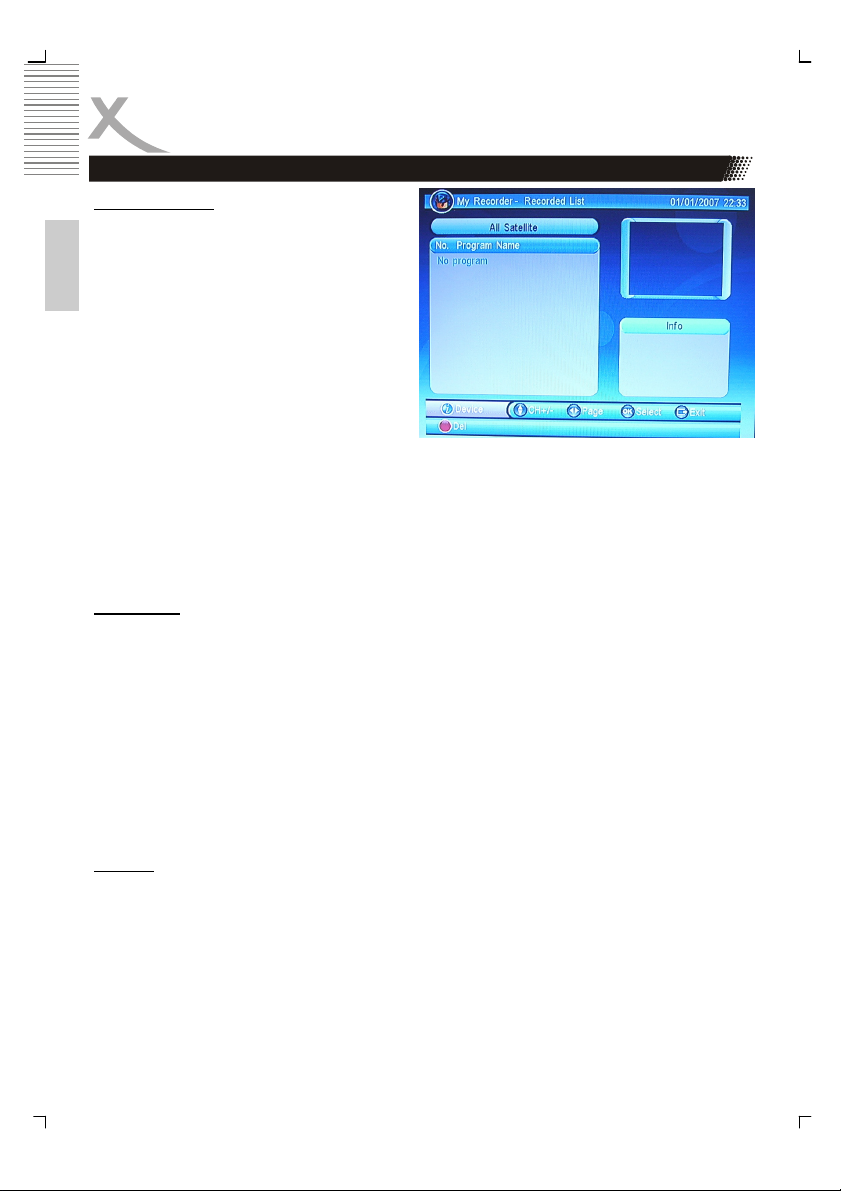

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die RECLIST Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:

▲/▼

Wechsel zur vorherigen bzw.



nächsten Aufnahme

◄/►

Blättern zur vorherigen oder nächsten Seite der Aufnahmeliste

OK

Startet die Wiedergabe im Vorschaufenster (ohne Ton)

ROT

Die markierte Aufnahme wird gelöscht

INFO

Informationsanzeige des angeschlossenen USB Speichers

EXIT

Beenden der Aufnahmeliste

Datei wiedergeben

Wenn Sie aus der Aufnahmeliste eine abspielen möchten, drücken Sie zweimal die OK Taste. Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:

GELB Sprung um 10% der Laufzeit rückwärts

BLAU Sprung um 10% der Laufzeit vorwärts

>>Schneller Vorlauf

<<Schneller Rücklauf

||Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort

▲/▼

Vorstopp mit Abfrage, ob Sie die Wiedergabe von der letzten Position star-



ten möchten (bestätigen mit OK) oder von Anfang an beginnen wollen (EXIT



drücken).

EXIT

Beenden der Wiedergabe

Speicherinformationen

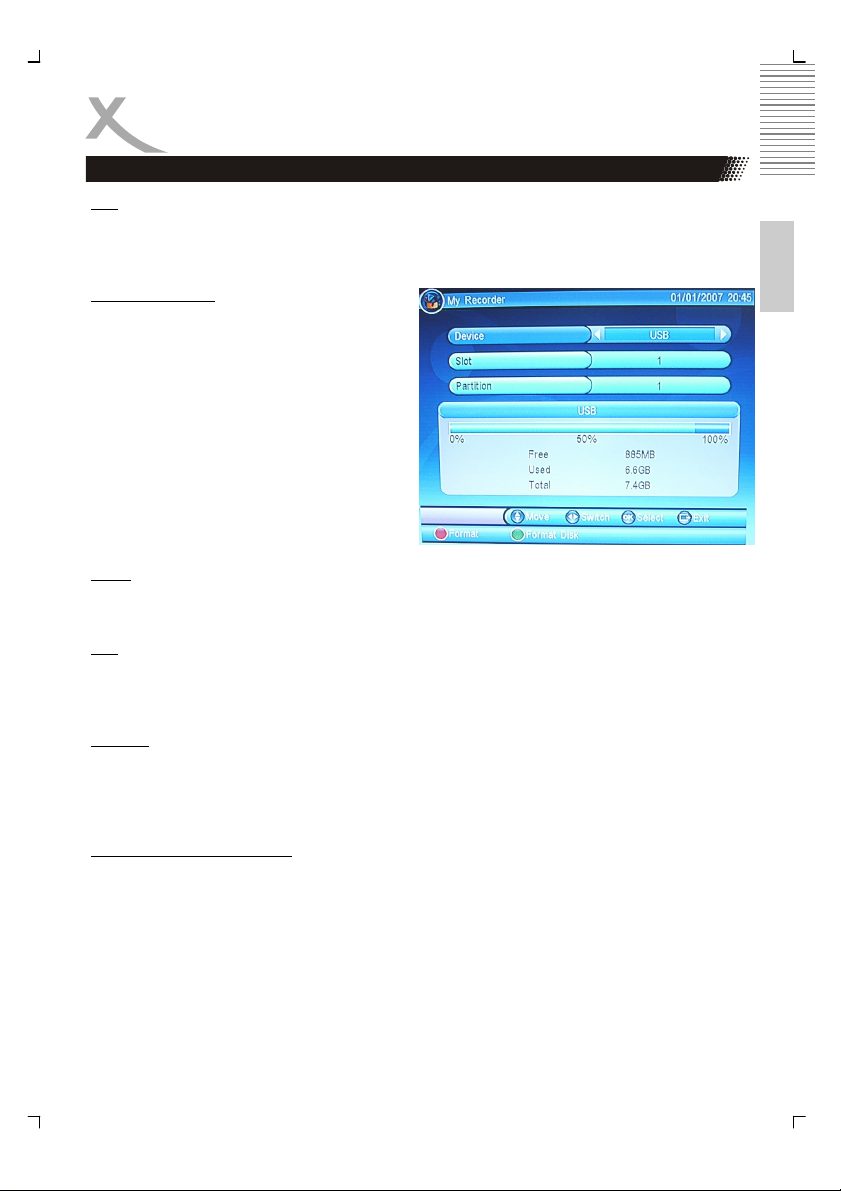

Wenn Sie in der Aufnahmeliste die INFO Taste drücken, dann erscheint auf dem Bildschirm eine Informationsfenster über den angeschlossenen Speicher.

Sie können hier den Speicher formatieren.

Mit der EXIT Taste beenden Sie die Anzeige.

26

HRS 3400

Funktionen

Wichtige Tasten und deren Funktionen

Aufnahme löschen

Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die ROTE Taste drücken, dann können Sie die entsprechende Datei von dem USB Speicher löschen. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste und die Datei wird von dem USB Speicher gelöscht.

Bild einfrieren

Sie haben die Möglichkeit das Livebild einzufrieren. Drücken Sie dazu die PAUSE Taste auf der Fernbedienung. Die Pause wird mit jeden weiteren Tastendruck beendet.

Favoriten

Wenn Sie Favoriten definiert haben, dann können Sie mit der FAV Taste auf der Fernbedienung direkt auf die Favoritenlist zugreifen. Die Bedienung innerhalb der Favoritenliste sieht wie folgt aus:

Deutsch

▲/▼

Wechsel zum vorherigen bzw. nächsten TV Programm

◄/►

Blättern zur vorherigen oder nächsten Seite der Programmliste

OK

Startet das TV Programm

GELB

Wechselt zwischen Favoritenliste(n) und Gesamtübersicht

BLAU

Wechselt zwischen Favoritenliste, Satellitenliste und Alle Satelliten

EXIT

Beenden der Favoritenlisteanzeige

HRS 3400

27

Multimediaplayer

Deutsch

28

USB Anschluss

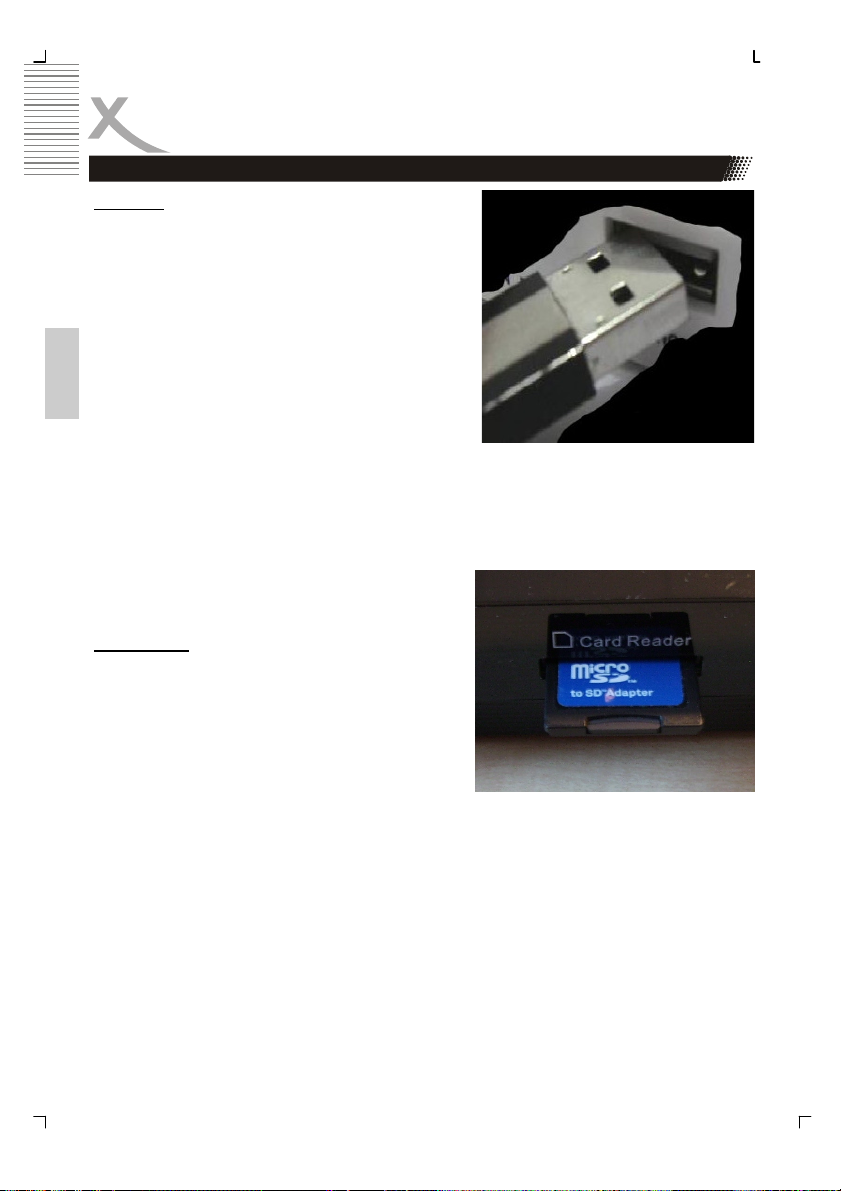

Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein.

Unterstützte Formate

Dies wären zum Beispiel Bilder (JPEG, GIF), Musikdateien (MP3, WMA) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB-Speicher von mindestens 8 GB. Kleinere USB-Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Kartenleser

Der Kartenleser kann Speicherkarten vom Typ SD,

SDHC, MMC und MS lesen.

Unterstützte Formate

Dies wären zum Beispiel Bilder (JPEG, GIF), Musikdateien (MP3, WMA) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).

Unterstützte Medien

Der Kartenleser unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme und für Time-Shift Speicherkarten ab 4 GB Größe.

Wir empfehlen ausschließlich die Nutzung von SDHC Speicherkarten.

HRS 3400

Multimediaplayer

Meine Bilder

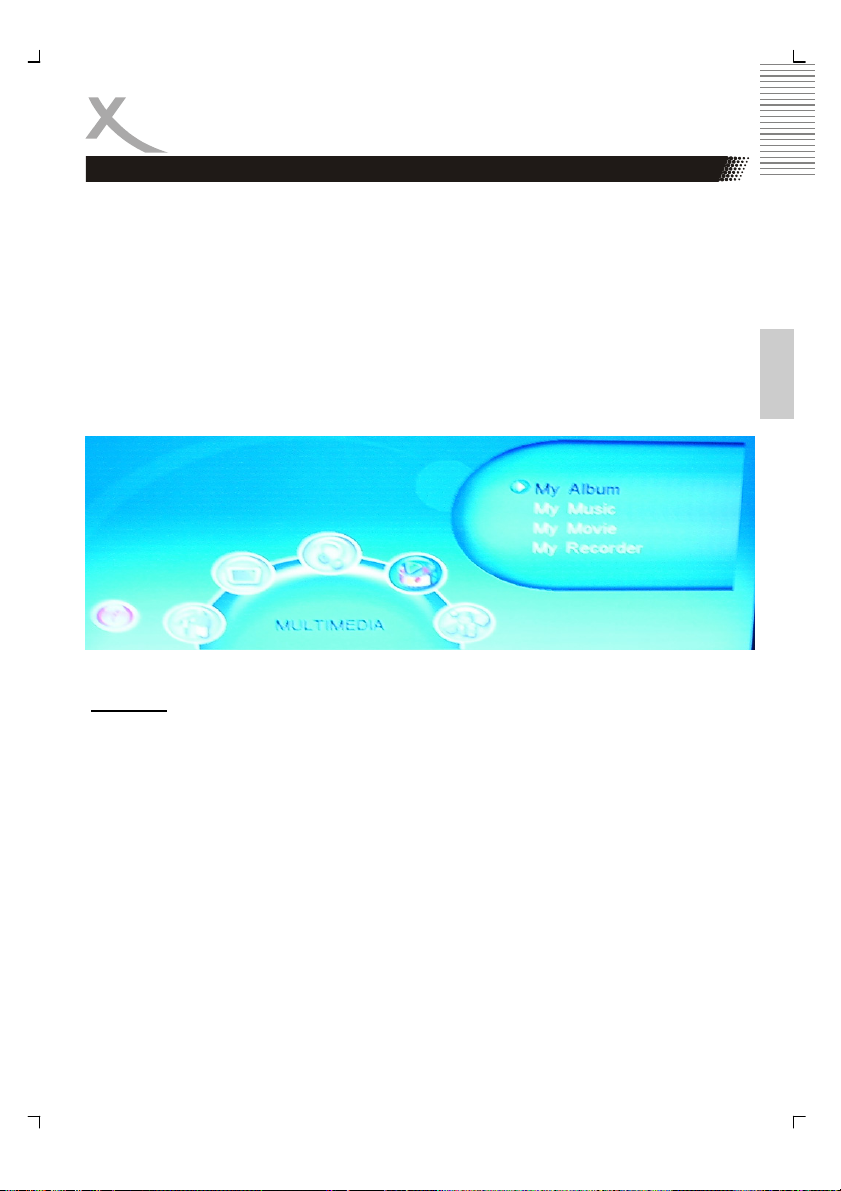

Wenn Sie Bilder, Musik oder Videos von Speicher abspielen möchten, rufen Sie dazu den Medienplayer des Gerätes auf. Schließen Sie zuerst den USB Speicher (oder Speicherkarte) an und drücken Sie während des Livebildes die MENU Taste.

Drücken Sie solange die ◄/► Tasten bis Multimedia angezeigt wird.

Die vier Untermenüs sind:

Meine Bilder (My Album)

Meine Musik (My Musik)

Meine Filme (My Movies)

Meine Aufnahmen (My Recorder)

Meine Bilder

Wenn Sie Bilder mit dem HRS 3400 anzeigen möchten, schließen Sie einen USB Speicher (oder Speicherkarte) an und rufen Sie den Menüpunkt Meine Bilder mit der OK Taste auf. Bitte organisieren Sie Ihren USB Speicher insofern, dass sich alle Bilder in einem Ordner befinden.

Nach erfolgreichen Auslesen des USB Speicher (oder Speicherkarte) werden Sie aufgefordert den Ordner anzugeben. Drücken Sie dazu die BLAUE Taste auf der Fernbedienung und wählen Sie dann im Dateibrowser den Ordner mit den Bilder mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt.

Deutsch

▲/▼

Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

◄/►

Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK

Startet die Wiedergabe des Bildes

INFO

Informationsanzeige des angeschlossenen USB Speichers

EXIT

Startet eine Thumbnailübersicht aller Bilder, die sich im ausgewählten Ord-



ner befinden

HRS 3400

29

Startet die Zoomfunktion in den Schritten 100% —> 150% —> 200% —> 25% —> 50% —> 100%
Dreht das Bild im Uhrzeiger– bzw. gegen den Uhrzeigersinn um jeweils 90° Spiegelt das Bild vertikal
Spiegelt das Bild horizontal
Wechsel zum vorherigen bzw. nächsten Bild Startet eine Musikdatei während der Bildwiedergabe Zurück zu der Thumbnailübersicht
Wechsel zum oberen bzw. unteren Bild Wechsel zum vorherigen bzw. nächsten Bild Startet die Wiedergabe des Bildes
Zurück zu dem Dateibrowser
Beendet die Thumbnailanzeige und wechselt direkt ins Hauptmenü zurück

Deutsch

30

Multimediaplayer

Meine Bilder

In der Thumbnailübersicht haben Sie eine ähnliche Funktionsweise wie in dem Dateibrowser:

▲/▼ ◄/►

OK BLAU EXIT

Bei vielen Bilddateien im Ordner kann es etwas dauern bis alle Bilder angezeigt werden. Sie werden über eine Statusanzeige (in Prozent) informiert.

Wenn Sie ein Bild mit der OK Taste gestartet haben, dann stehen Ihnen weitere Funktionen zur Verfügung.

ROT

◄/►

GELB BLAU

▲/▼

GRÜN EXIT

Zoomfunktion

Innerhalb der Zoomfunktion haben Sie die Möglichkeit bei Vergrößerungen das Bild mit den Pfeiltasten zu verschieben und somit andere Ausschnitte in das Zentrum zu rücken.

Musikwiedergabe während der Bildanzeige

Wenn Sie während der Bildwiedergabe die GRÜNE Taste gedrückt haben, dann erscheint der Dateibrowser auf dem Bildschirm. Suchen Sie einen Ordner mit Musikdateien aus. Starten Sie das ausgewählte Musikstück mit der OK Taste. Die weiteren Funktionen werden auf der nächsten Seite unter dem Punkt „Meine Musik“ beschrieben. Mit der EXIT Taste wechseln Sie wieder zu der Bildwiedergabe.

HRS 3400

Multimediaplayer

Meine Musik

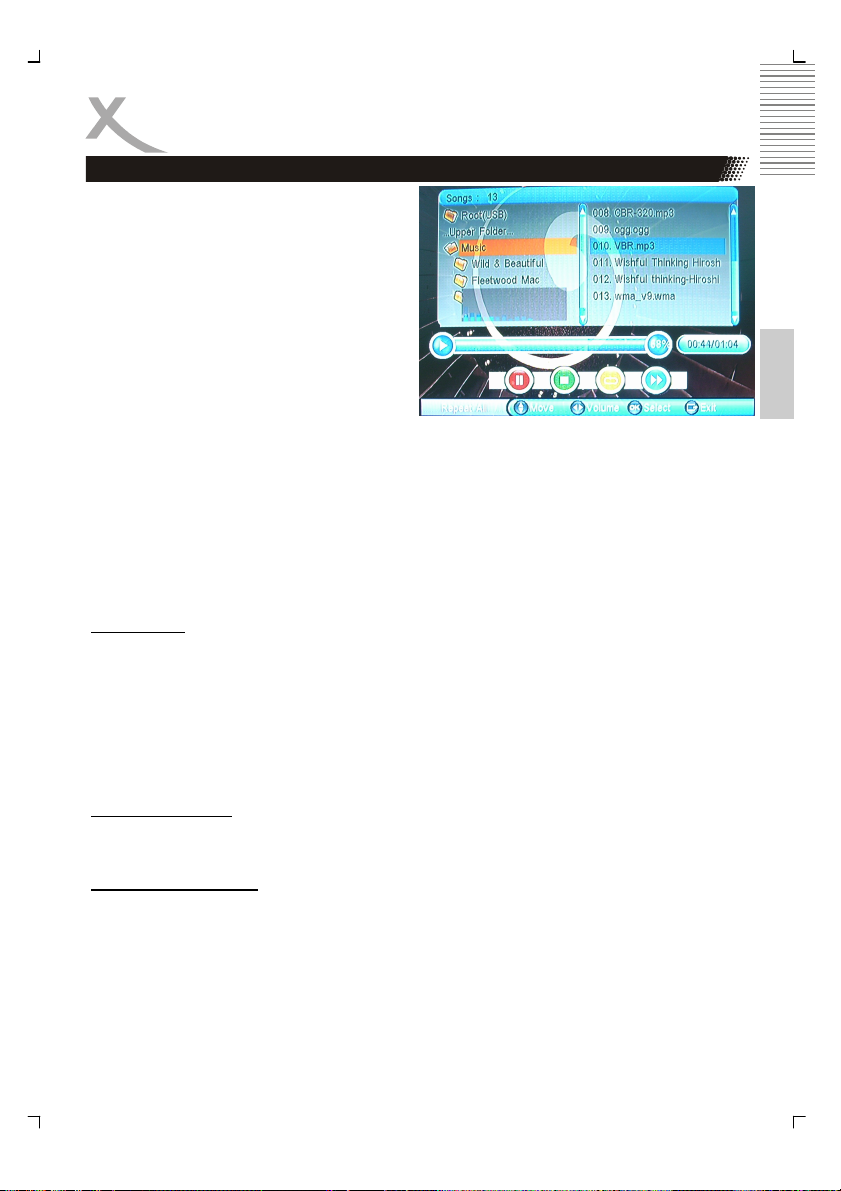

Wenn Sie Musikdateien mit dem HRS 3400 abspielen möchten, schließen Sie einen USB Speicher (oder Speicherkarte) an und rufen Sie den Menüpunkt Meine Musik mit der OK Taste auf. Nach erfolgreichen Auslesen des USB Speicher (oder Speicherkarte) werden Sie aufgefordert den Ordner anzugeben. Wählen Sie dann im Dateibrowser den Ordner mit den Musikdateien mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt. Linke Seite zeigt die Ordnerstruktur und die rechte Seite die Dateien an.

▲/▼

Wechsel zum vorherigen bzw. nächsten Stück bzw. Ordner

◄/►

Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK

Startet die Wiedergabe des Musikstückes

INFO

Informationsanzeige des angeschlossenen USB Speichers

EXIT

Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

ROT

Startet die Wiedergabe

GRÜN

Beendet die Musikwiedergabe

GELB

Definiert den Wiedergabemodus Einzel, Alle, Zufall usw.

BLAU

Schneller Vorlauf mit den Geschwindigkeiten x2, x3 und x4

Schneller Vorlauf

Wenn Sie während der Musikwiedergabe die BLAUE Taste drücken, dann starten Sie den schnellen Vorlauf. Jedes Drücken der BLAUEN Taste erhöht die Geschwindigkeit. Die Geschwindigkeiten ändern sich wie folgt:

x1 —> x2 —> x3 —> x4 —> x1

Hinweis:

Mit der BLAUEN Taste können Sie ausschließlich zu der normalen Abspielgeschwindigkeit zurückkehren.

Lautstärke ändern

Während der Musikwiedergabe können Sie die Lautstärke mit den ◄/► Tasten ändern.

Unterstützte Formate

Der HRS 3400 unterstützt folgende Parameter bei den Musikdateien:

Deutsch

Format:

MP3 und WMA

Sampling Frequenz:

8 - 48 kHz (MP3) oder 32 - 48 kHz (WMA)

Bitrate:

8 bis 320 kbps (MP3) oder 32—192 kbps (WMA)

HRS 3400

31

Startet die Wiedergabe der Datei Informationsanzeige des angeschlossenen Speichers
Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück
HRS 3400

Deutsch

32

Multimediaplayer

Meine Filme

Wenn Sie Filmdateien mit dem HRS 3400 abspielen möchten, schließen Sie einen USB Speicher (oder Speicherkarte) an und rufen Sie den Menüpunkt Meine Filme mit der OK Taste auf. Bitte beachten Sie die folgenden Regeln:

1.Die Auflösung der Filmdateien sollten maximal 720x576 Pixel betragen.

2.Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.

3.Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „_“ Zeichen.

4.Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommen.

5.Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien, dass Video und Audio nur mit der „interleave“ Option abgespielt werden können.

6.Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.

7.Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

8.Container Formate wie MKV, MP4 oder ähnliche werden nicht unterstützt.

9.Der Codec H.264 oder VC1 wird nicht unterstützt.

10.Unterstütze Audioformate in den MPEG-x Dateien sind:

MPEG-4:

AC3, MP3

MPEG-1/2:

MP2 / MPA

Sampling Frequenz:

8 - 48 kHz (MP3)

Bitrate:

8 bis 320 kbps (MP3)

Hinweis:

AC3 Ton in Filmdateien können ausschließlich nur über den digitalen Tonausgang und einem entsprechenden Dolby Digital Decoder wiedergeben werden. Nutzen Sie den nur den SCART Ausgang, dann hören Sie bei diesen Dateien keinen Ton.

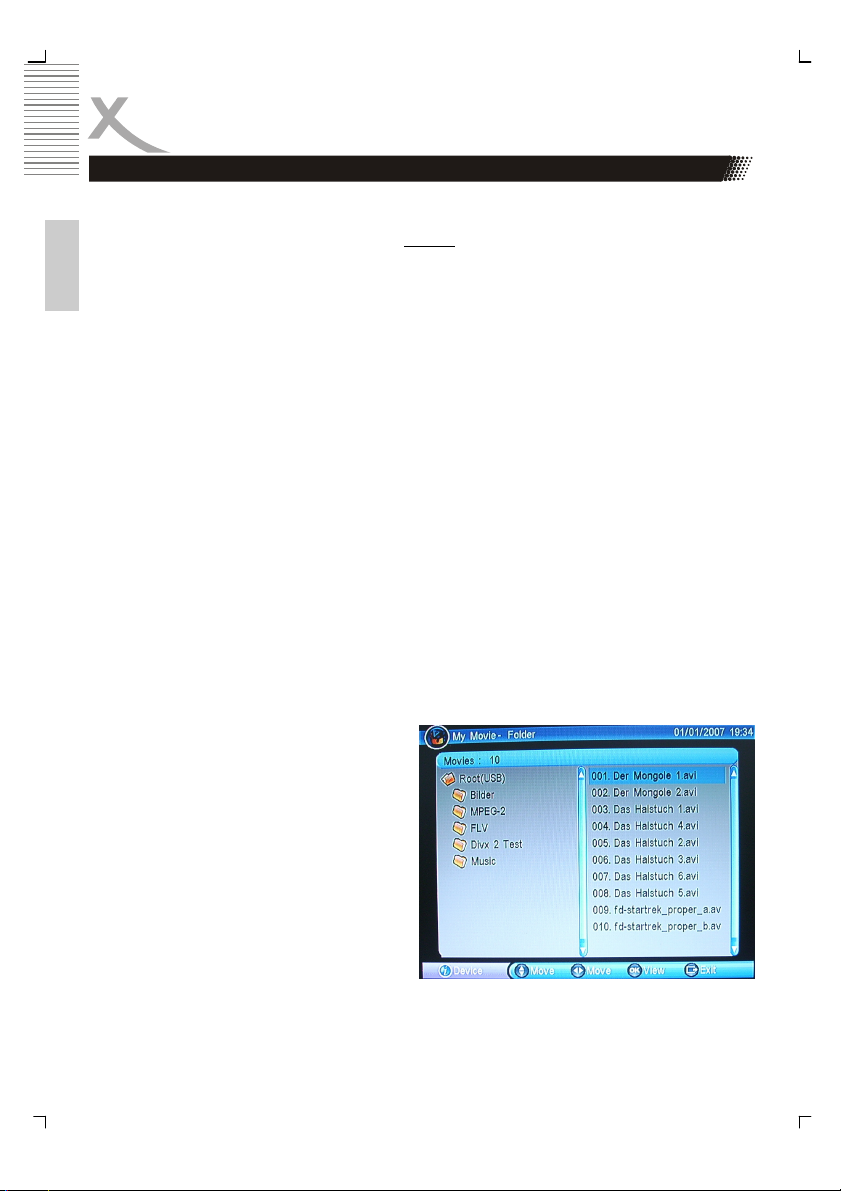

Nach erfolgreichen Auslesen des USB Speicher (oder Speicherkarte) werden Sie aufgefordert den Ordner anzugeben. Wählen Sie dann im Dateibrowser den Ordner mit den Filmdateien mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt. Linke Seite zeigt die Ordnerstruktur und die rechte Seite die Dateien an.

▲/▼ Wechsel zum vorherigen bzw. nächsten Datei bzw. Ordner

◄/► Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK

INFO

EXIT

Multimediaplayer

Meine Filme

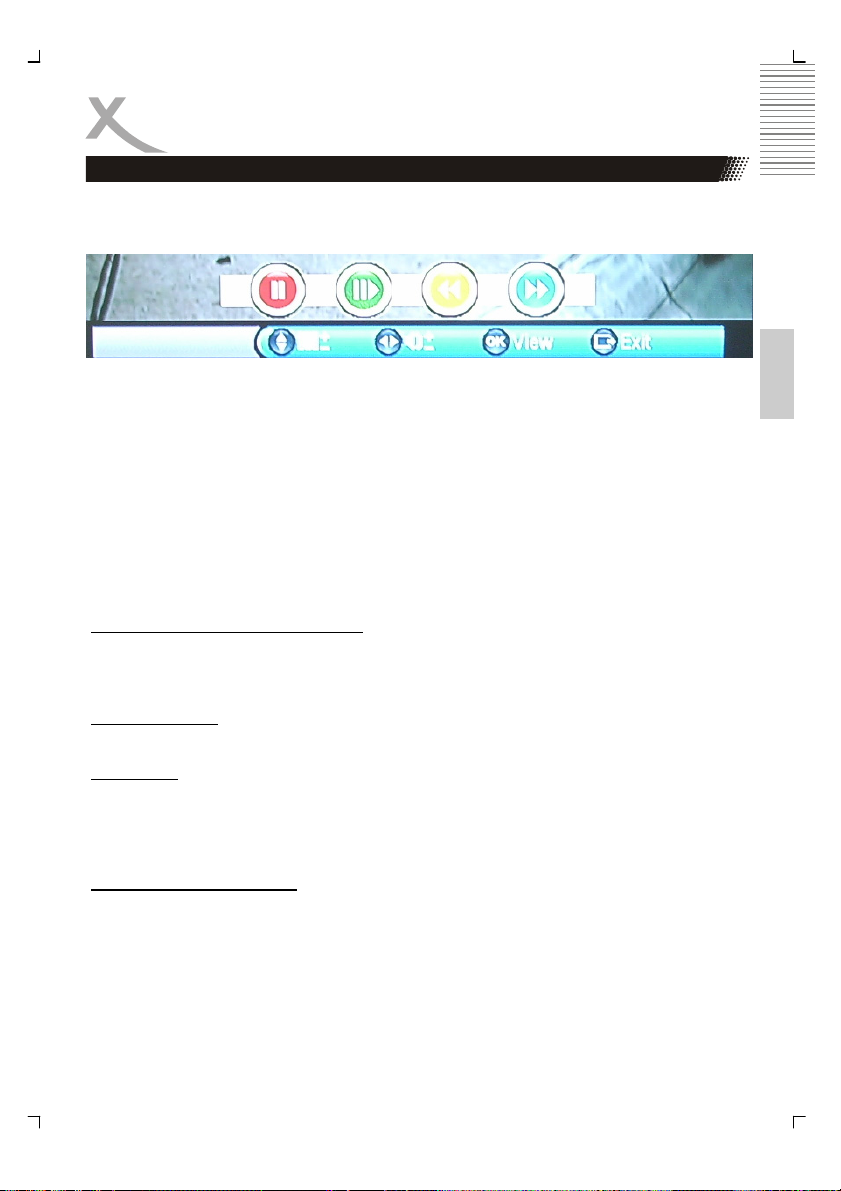

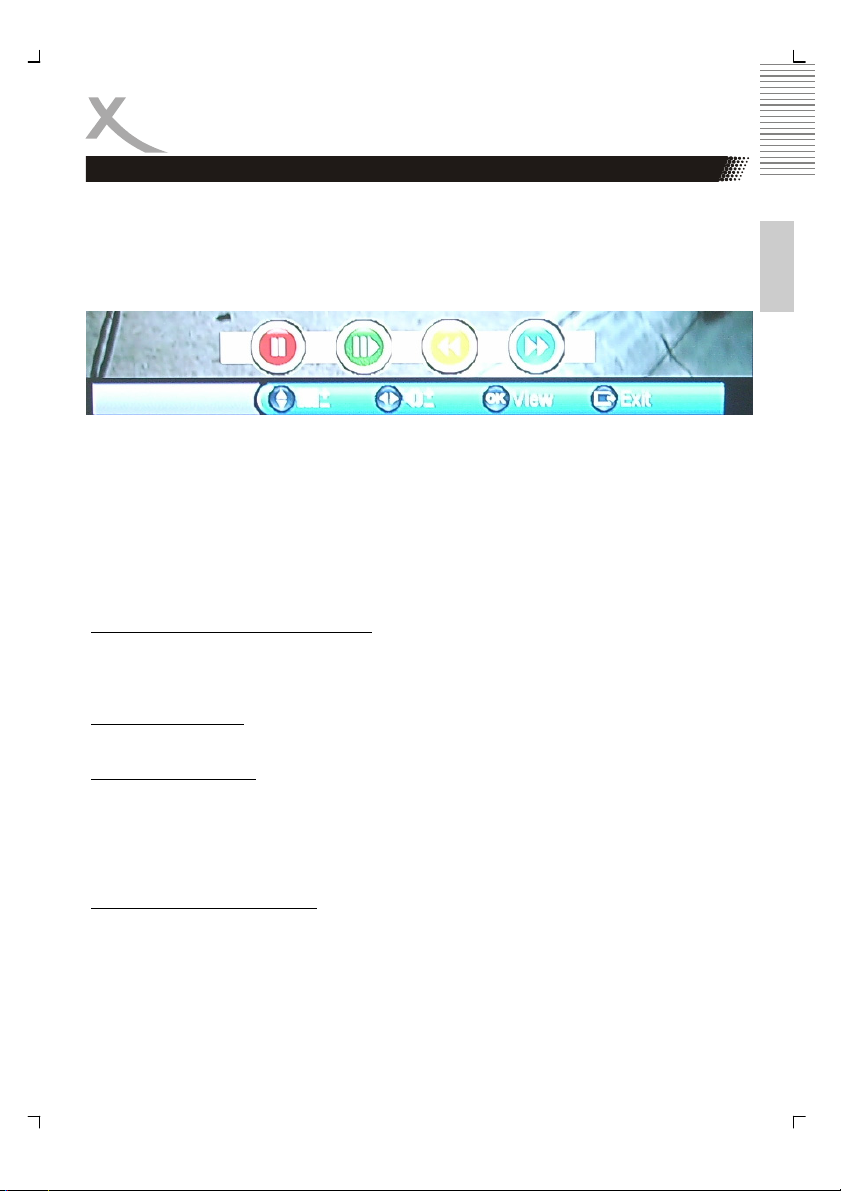

Wählen Sie einen Film aus und starten diesen mit der OK Taste. Oben Links wird der Dateiname, die bisher abgespielte Zeit und die Gesamtzeit angezeigt. Unter werden die Navigationshilfen eingeblendet. Sie können diese immer wieder mit der INFO Taste einblenden. Nach 10 Sekunden schaltet diese automatisch wieder ab.

Mit der EXIT Taste können Sie die Wiedergabe direkt beenden und in den Dateibrowser zurückkehren.

Die Navigationshilfen sind:

EXIT

Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

ROT

Startet die Wiedergabe / Pausiert die Wiedergabe

GRÜN

Langsame Wiedergabe

GELB

Schneller Rücklauf

BLAU

Schneller Vorlauf

◄/►

Ändert die Lautstärke

▲/▼

Wechsel zum vorherigen bzw. nächsten Film

Wiedergabe Starten bzw. Unterbrechen

Starten Sie die Wiedergabe eines Filmes mit der OK oder der ROTEN Taste. Erneutes Drücken der ROTEN Taste bewirkt, dass der Film unterbrochen wird und der Pausemodus aktiv ist. Die Wiedergabe können Sie mit der ROTEN Taste fortsetzen.

Wiedergabe beenden

Sie beenden die Wiedergabe mit der EXIT Taste.

Langsame Wiedergabe

Drücken Sie während der Wiedergabe die GRÜNE Taste, dann hält das Bild an. Mit der BLAUEN Taste können Sie die Geschwindigkeit für die langsame Wiedergabe bestimmen. Die Geschwindigkeiten ändern sich mit jeden Tastendruck wie folgt:

Pause —> x1/2 —> x1/4 —> x1

Schneller Vorlauf bzw. Rücklauf

Mit der GELBEN bzw. BLAUEN Taste können Sie innerhalb des Filmes schneller rückwärts bzw. vorwärts spulen. Die Geschwindigkeiten ändern sich mit jeden Tastendruck wie folgt:

x1 —> x2 —> x4 —> x8 —> x16 —> x32 —> x1

HRS 3400

Deutsch

33

+ 75 hidden pages
