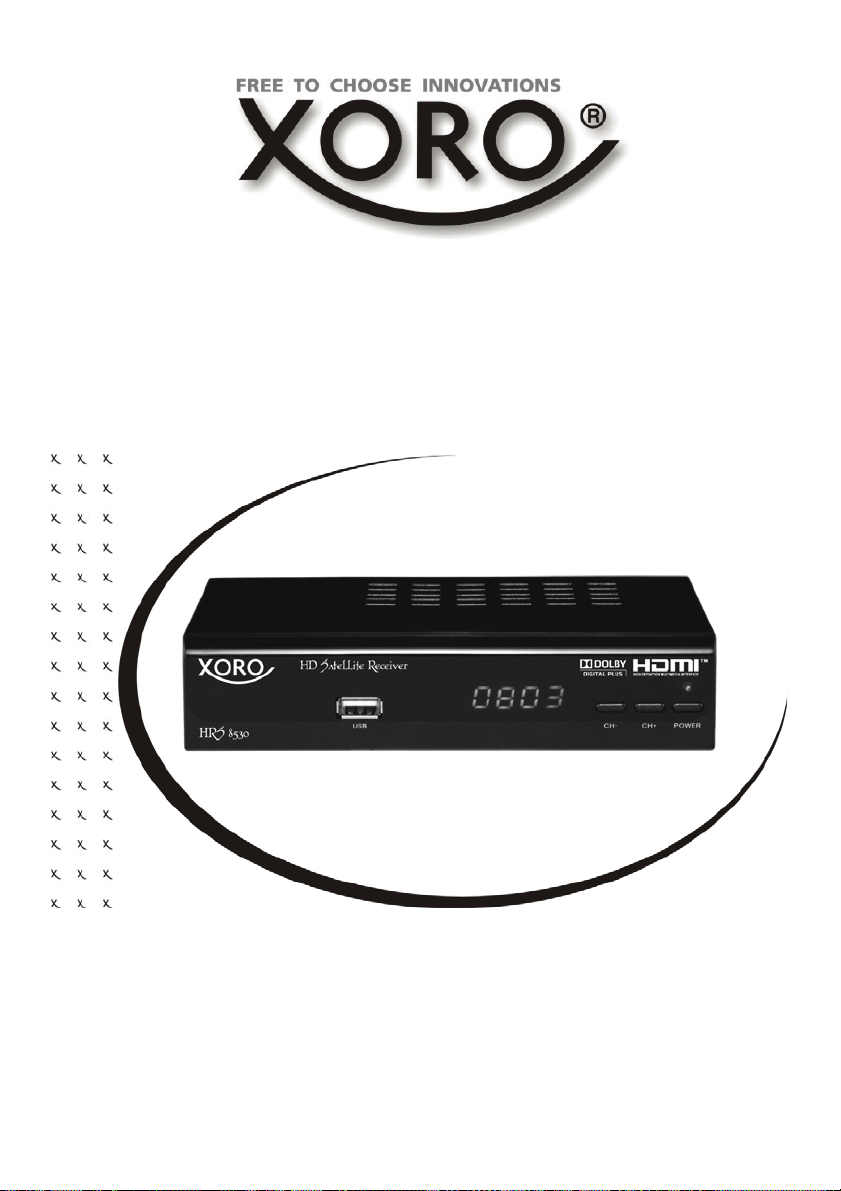

DVB-S2 Receiver

HRS 8530

Bedienungsanleitung

User Manual

Inhaltsverzeichnis (DE)

Sicherheitshinweise 4 Kontakt mit dem Kundendienst aufnehmen 7 Recycling Informationen 8 Lieferumfang/Eigenschaften 9

Bedienelemente und Anschlüsse 10 Fernbedienung 11

Anschluss an den Fernseher 13 Anschluss an die Satellitenempfangsanlage 14 Anschluss an die HI-FI Anlage 14 Verbinden von USB Massenspeichergeräten 15

Installation 16 Satelliteneinstellungen 17 Sendersuche 20

Tägliche Bedienung 21 EPG (Elektronischer Programmführer) 23 Rekorder (optional) 24

USB Media Player 25

Einstellungen 30 Programm - Sender bearbeiten 30 Bild 32 Sendersuche 33 Zeit 33 Optionen 34 System 35 Software Update 35 USB 36

Deutsch

Problembehandlung 39

Spezifikationen 40

Gewährleistungsbedingungen 41

HRS 8530 DE 3

Sicherheitshinweise

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an

Deutsch

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruk

2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.

Satellitenempfangsanlage

Der Xoro HRS 8530 ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen.

einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

tionen dieses Handbuches.

x Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewähr-

leisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.

x Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein! x Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangs-

problemen kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb einmessen.

x Verwenden Sie hochwertige Antennekabel. x Ist das LNB Ihrer Satellitenantenne zu alt, ist es möglicherweise nicht mehr für den Empfang

aller aktuellen Satellitenprogramme geeignet. Lassen Sie ein LNB installieren, Empfang aller Programme geeignet ist (häufig "Digital" oder "Universal" LNB bezeichnet).

Informieren Sie sich auf der Internetseite Ihres Satellitenbetreibers oder im Fachhandel über die korrekte Ausrichtung Ihrer Empfangsanlage und aktuelle Senderlisten.

DE 4 HRS 8530

dass für den

Sicherheitshinweise

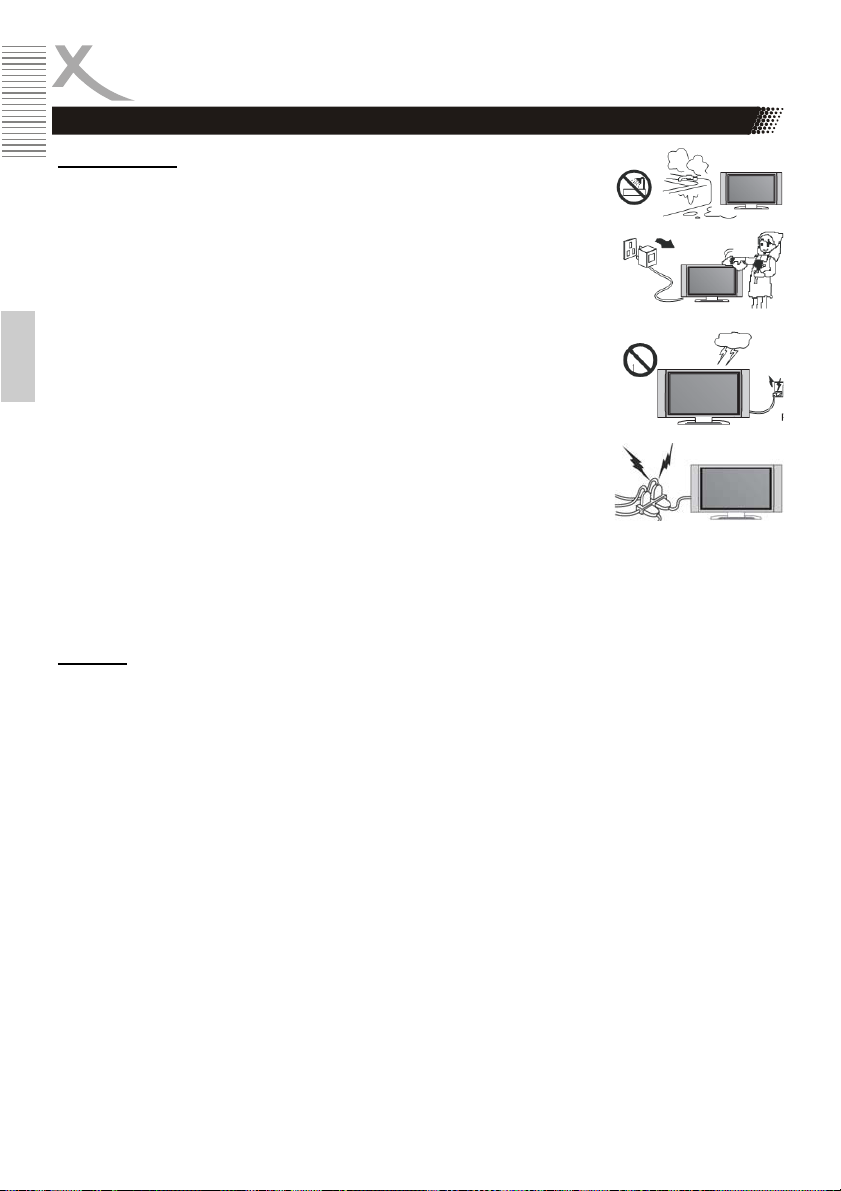

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Spannung nicht kennen, fragen Sie bitte einen Elektriker.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

5. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

6. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

7. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

10. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

Deutsch

USB Anschluss

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

Weitere Details zum USB Anschluss entnehmen Sie bitte Seite 15.

HRS 8530 DE 5

Sicherheitshinweise

Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

3. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bild-

Deutsch

schirmschoner oder schalten Sie das Gerät aus.

4. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.

5. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

6. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.

7. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

8. Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

9. Vermeiden Sie Hitzestau am Gerät.

10. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

11. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

12. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Verwendung

1. Empfang von digitalen Programmen via Satellit (DVB-S2)

2. Aufnahme und Wiedergabe von Satellitenfernsehen auf USB Speicher.

3. Zeitversetztes Satellitenfernsehen mittels eines angeschlossenen USB Speichers

4. Wiedergabe von unterstützten Video-, Audio- und Bild-Dateien von USB Speicher.

Das Gerät ist für die Verwendung in Privathaushalten ausgelegt.

Dolby

Hergestellt unter der Lizenz von Dolby Laboratories. Dolby und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories. .

DE 6 HRS 8530

Sicherheitshinweise

Servicefall

1. Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern: a. Wenn das Netzteil oder Netzkabel defekt ist. b. Wenn Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät mit Wasser in Berührung gekommen ist. d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankun-

gen aufweist.

3. Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

4. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

5. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaretten

rauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem Xoro-Kundendienst aufnehmen:

Per Telefon: 040 - 77 11 09 17 (Mo-Fr, 9.00Uhr bis 18.00Uhr) Per eMail:support@ersservice.de Per Fax: 040 - 76 73 35 15

ERS GmbH Elektronik Repair Service Pollhornbogen 19 21107 Hamburg Germany

Deutsch

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Bitte beachten Sie auch die Hinweise zur Fehlerbehebung am Ende des Handbuchs.

HRS 8530 DE 7

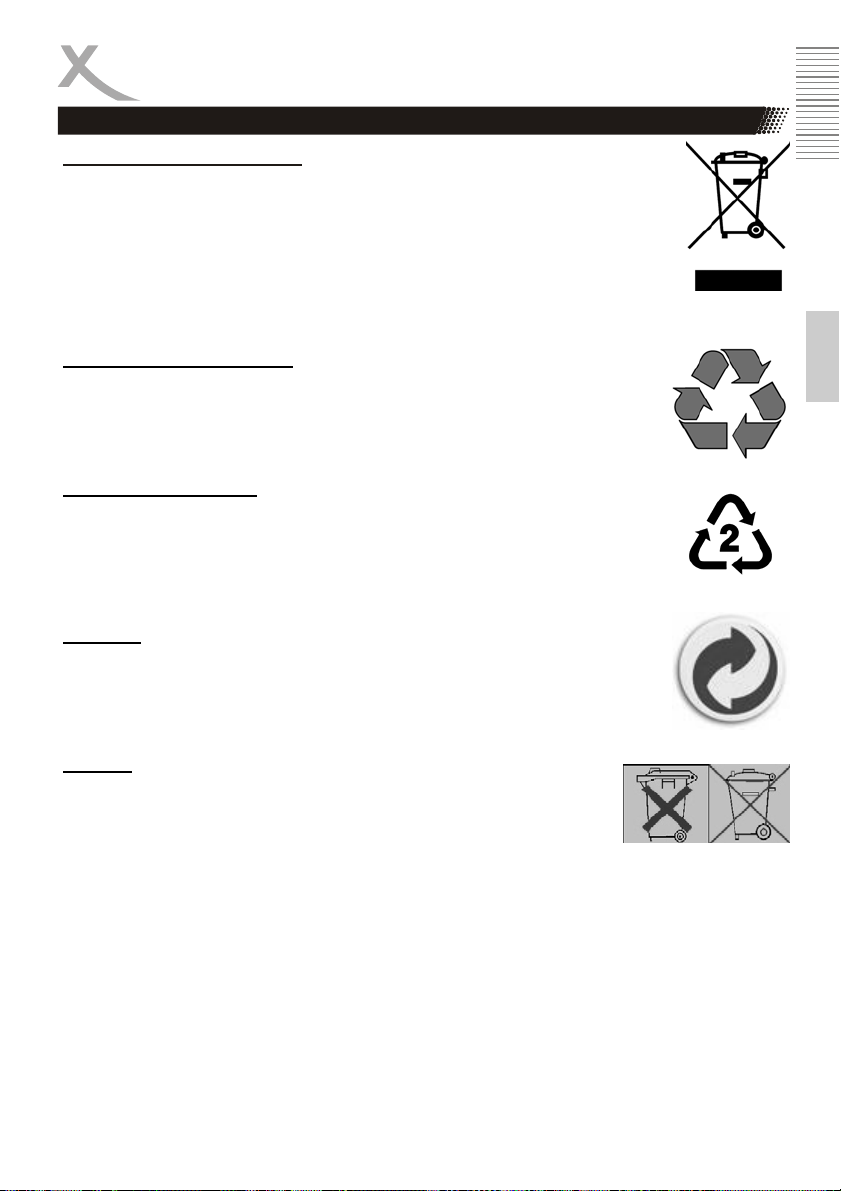

Recycling Informationen

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recylingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung

Deutsch

alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

DE 8 HRS 8530

Lieferumfang / Eigenschaften

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

x HRS 8530 x Fernbedienung x Bedienungsanleitung

Hinweise:

x Das Gerät darf nur mit dem original Zubehör verwendet werden. x Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen,

wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Eigenschaften

x HD DVB-S2 Empfänger für hochauflösendes, digitales Satellitenfernsehen x HDMI Schnittstelle x SCART Ausgang x Elektronischer Programmführer (EPG) und Videotext x USB 2.0 High Speed Anschluss x PVR Ready, nimmt DVB-S/S2 Sendungen auf USB Speicher auf x Zeitversetztes Fernsehen (Time Shift) x Wiedergabe von Bild-, Audio- und Videodateien

Deutsch

HRS 8530 DE 9

Bedienelemente und Anschlüsse

Vorderseite

Deutsch

1 2 3 54 6

1) USB 2.0 Anschluss

2) Empfänger für Fernbedienungssignale

3) LED-Anzeige (grün): Zeigt im eingeschalteten Zustand die Programmnummer an

4) Zum vorhergehenden Programm umschalten (CH-)

5) Zum nächsten Programm umschalten (CH+)

6) Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)

Rückseite

A C D EB F

A) Ausgang (F-Buchse, IEC 169-24) B) Antenneneingang (F-Buchse, IEC 169-24) C) Digitaler Audioausgang (S/PDIF koaxial) D) HDMI Ausgang E) SCART Ausgang F) Netzkabel

DE 10 HRS 8530

Fernbedienung

Einlegen der Batterien

1. Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).

2. Schieben Sie die Batterieklappe wieder auf .

3. Richten Sie die Fernbedienung immer auf den Receiver. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.

4. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.

2. Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.

3. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.

4. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

Deutsch

HRS 8530 DE 11

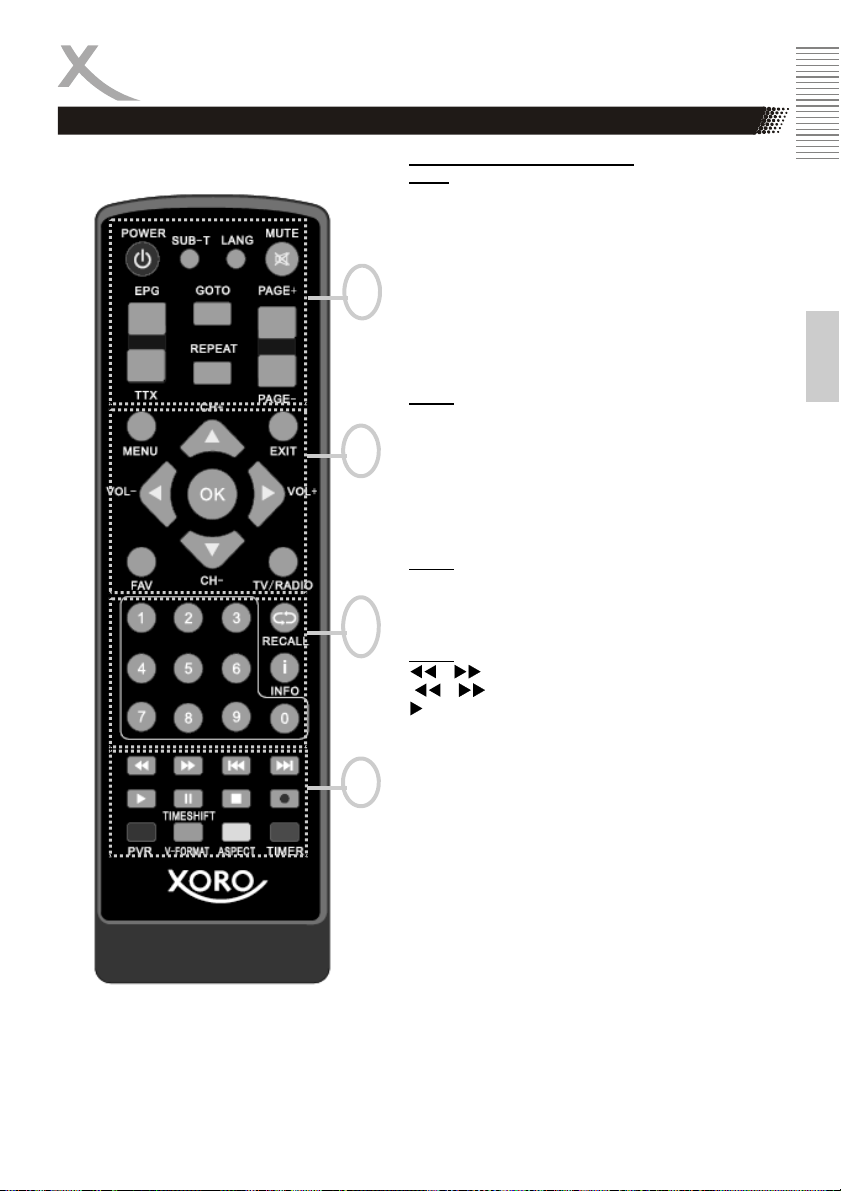

Kurzbeschreibung der Tasten

Deutsch

Fernbedienung

Bereich 1 POWER (Gerät Ein-/Ausschalten) SUB-T (Untertitel aufrufen) LANG (Tonspuren wechseln) MUTE (Ton aus-/einschalten) EPG (Elektronische Programmzeitschrift aufrufen) GOTO (Zu einer bestimmten Wiedergabezeit springen) PAGE +/- (Seitenweise Listen blättern)

TTX (Videotext einblenden) REPEAT (Wiederholungsmodus bei Wiedergabe ändern)

Bereich 2 MENU (Hauptmenü einblenden) CH+/CH- (Programme umschalten, Menüauswahl hoch/

runter)

EXIT (Menü verlassen, zum höheren Menü wechseln) VOL+/VOL- (Lautstärke ändern, Menüauswahl rechts/

links)

FAV (Favoritenlisten einblenden) TV/RADIO (Umschalten zwischen TV- und Radio Modus) OK (Auswahl bestätigen, Senderliste anzeigen)

Bereich 3 Zifferntasten (0-9, Zahleneingabe) RECALL (vorherigen Programmplatz aufrufen, zum höhe-

ren Verzeichnis wechseln)

INFO (Informationen anzeigen)

Bereich 4

WWXXX(Bildsuchlauf rückwärts/vorwärts) IWWX X (Wiedergabe starten)

|| (Pause, Time-Shift starten)

Ŷ (Wiedergabe stoppen, Media Player aufrufen) Ɣ (Aufnahme)

PVR (PVR-Aufnahmen anzeigen, rote Taste) V-FORMAT (HDMI Auflösung ändern, grüne Ta s te ) ASPECT (Seitenverhältnis ändern, gelbe Taste) TIMER (Timer-Liste anzeigen, blaue Ta st e )

Hinweis: Die Funktion einiger Tasten steht nur dann zur Verfügung, wenn der entsprechende Betriebsmodus vorher aktiviert wurde. Beispiel: Die GOTO Funktion oder die REPEAT Funktion stehen nur dann zur Verfügung, wenn der Media Player aktiviert wurde. Beachten Sie dazu die weiteren Beschreibungen im Handbuch und die Hinweise auf dem Bildschirm.

DE 12 HRS 8530

XI (Vorherige/Nächste Datei)

Anschließen

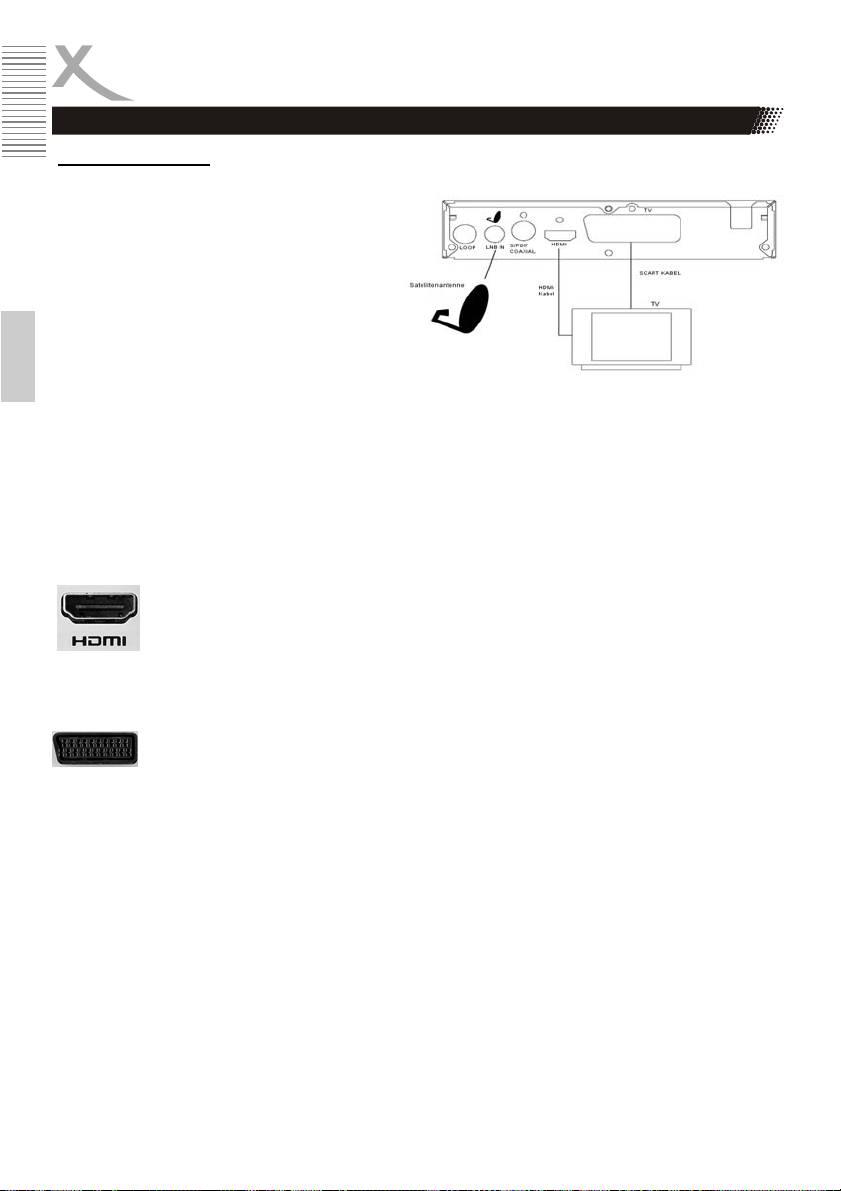

Anschluss an den Fernseher

Vorbereitung:

x Stellen Sie sicher, dass alle Geräte

ausgeschaltet und von dem Stromnetz getrennt sind.

x Lesen Sie die Bedienungsanleitung

des Fernsehers und beachten Sie die Sicherheitshinweise.

x Verbinden Sie das Netzkabel zuletzt

mit einer gut zugänglichen Steckdose.

Der HRS 8530 kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCARTEingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

HDMI: Verbinden Sie den HDMI Anschluss des HRS 8530 mit einem freien HDMI- Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung wird ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

automatisch auf den

Deutsch

SCART: Verbinden Sie den TV SCART Anschluss des HRS 8530 mit einem freien SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART Ein gang aufrufen. Für die Verbindung wird ein SCART Kabel (vollbeschaltet) benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

Hinweise:

x Der HRS 8530 ist für den Anschluss an 16:9 Fernseher voreingestellt. Bitte lesen Sie auf

Seite 32 nach, wie Sie die Einstellungen für einen 4:3 Fernseher anpassen können. Das Ändern der HDMI Auflösung und der Signalart für den SCART Anschluss wird dort ebenfalls beschrieben.

x Verwenden Sie hochwertige Kabel. Minderwertige HDMI Kabel (besonders ab Längen über

1,5m) können Bildfehler verursachen oder eine Bildübertragung unmöglich machen. Minderwertige SCART Kabel mit schlechter Abschirmung können zu "Geisterbildern" oder Störgeräuschen im Ton führen.

HRS 8530 DE 13

Anschließen

Anschluss an die Satellienempfangsanlage

Deutsch

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des HRS 8530.

Hinweise:

x Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang. x Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen. x Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen

verursachen.

Hinweis:

Am Antennenausgang (LNB OUT) können Sie einen weiteren Satellitenreceiver anschließen. Dies empfehlen wir nur sachkundigen Benutzern, da sich so verbundene Receiver gegenseitig beeinflussen und nicht gleichzeitig alle Programme an beiden Geräten zur Verfügung stehen.

Anschluss an die HI-FI Anlage

Für die digitale Verbindung zu einem HI-FI System benötigen Sie ein koaxiales Kabel für S/PDIFSignale. Diese Kabel gehört nicht zum Lieferumfang des HRS 8530. Verbinden Sie den S/PDIF Ausgang mit einem S/PDIF Eingang an Ihrem Hi-Fi System. Schauen Sie in Handbuch des HI-FI Systems nach, wie Sie den Audio Eingang aufrufen.

Hinweis:

Der HRS 8530 gibt digitale Signale im PCM- (Stereo) oder AC3 Sollten Sie keinen Ton über Ihr HI-Fi System beim betrachten von Sendungen mit Dolby DigitalTonspur hören, lesen Sie bitte auf Seite 34 nach, wie Sie das Ausgabeformat für den S/PDIF Ausgang ändern können.

DE 14 HRS 8530

-Bitstream Format (Dolby Digital) aus.

Anschließen

Verbinden von USB Massenspeichergeräten

Der USB Anschluss befindet sich an der Vorderseite des HRS 8530. Der Receiver benötigt evtl. etwas Zeit, bis das USB-Speichergerät vollständig eingelesen und betriebsbereit ist.

Entnehmen Sie das USB-Geräte erst dann, wenn alle Aufnahmen oder Wiedergaben beendet sind

Folgende USB-Geräte werden unterstützt:

x USB Massenspeichergeräte x Max. Kapazität: 320GB x Dateisysteme: FAT16, FAT32, NTFS

Hinweise:

Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht vom HRS 8530 erkannt werden, probieren Sie bitte einen anderen USB-Speicher.

x Sollte ein USB-Gerät nicht mehr erkannt werden, führen Sie bitte mit Hilfe Ihres Computers

eine Datenträgerdiagnose durch oder formatieren Sie das USB Speichergerät erneut.

x USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-

Spezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem HRS 8530.

x USB Massenspeicher bis 320GB werden unterstützt. Speichergeräte mit höherer Kapazität

können verwendet werden, jedoch kann die Kompatibilität zum HRS Umständen garantiert werden.

x Sichern Sie immer alle Daten von dem USB Speicher, bevor Sie diesen mit dem HRS 8530

verbinden.

x Für die Aufnahme von HD-Sendungen oder die Verwendung der Time-Shift Funktion ist ein

ausreichend schnelles USB-Speichergerät erforderlich. Sollte es bei diesen Funktionen zu Problemen kommen, verwenden Sie bitte ein USB-Speichergerät mit einer höheren Schreib-/ Lesegeschwindigkeit.

8530 nicht unter allen

Deutsch

HRS 8530 ED 15

Erstinstallation

Installation

Bei der ersten Inbetriebnahme des HRS 8530 erscheint auf dem TV-Bildschirm das Xoro Installationsmenü. Dieses Menü enthält vier Optionen:

1. OSD Sprache

2. Land

3. Sendersuche

4. Vorprog. Liste laden

Deutsch

Mit den Pfeiltasten CH+/CH- können Sie zwischen den vier Menüpunkten wechseln. Wenn der Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten

VOL+/VOL- anpassen.

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Land

Wählen Sie aus, in welchem Land Sie den HRS 8530 betreiben.

Sendersuche

Kunden, auf die Folgendes zutrifft, können über das Menu "Sendersuche/Satelliteneinstellung" auf erweiterte Einstellungen zugreifen und ein Suchlauf durchführen:

x Kunden mit drehbaren Satellitenantennen (Motor) x Kunden mit mehreren Satellitenantennen oder LNB (DiSEqC) x Kunden mit vom Standard abweichenden Empfangskomponenten

Die meisten Kunden können an dieser Stelle die Installation mit der Auswahl "Vorprog. Liste laden" abschließen.

Vorprog. Liste laden (Vorprogrammierte Liste laden)

In der Software des HRS 8530 ist ab Werk eine Programmliste für den Satelliten legt. In dieser Liste sind die deutschen Fernsehsender auf den vorderen Programmnummern abgelegt.

In den meisten Fällen ist die Installation des Receivers mit dem Laden der Programmliste abgeschlossen.

Passen Sie ggf. OSD Sprache und Land an und entscheiden Sie sich, ob Sie die vorprogrammierte Senderliste nutzen wollen. Drücken Sie die Taste OK, um Ihre Auswahl zu bestätigen.

x Haben Sie sich entschieden, die vorprogrammierte Liste zu verwenden, erscheint jetzt das

erste Fernsehprogramm auf Ihrem Bildschirm. Sollten Sie nach dem Laden der hinterlegten Programmliste keine Fernsehprogramme sehen können, überprüfen Sie bitte die Verkabelung, Ihre Antenneneinstellungen und führen Sie einen Sendersuchlauf durch.

x Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das

Menü "Antenneneinstellungen" auf dem Bildschirm.

Sollte das Gerät nach dem ersten Einschalten nicht bitte auf Seite 35 nach, wie Sie das Gerät wieder in den Auslieferzustand zurückversetzen.

DE 16 HRS 8530

das Menü "Xoro Installation" anzeigen, lesen Sie

ASTRA 19.2° hinter-

Erstinstallation

Satelliteneinstellungen - Vorbereitung

Vorbereitung:

Um einen Sendersuchlauf erfolgreich durchführen zu können, müssen Ihnen einige Informationen über Ihre Empfangsanlage bekannt sein:

x Auf welchen Satelliten ist ihre Antenne

ausgerichtet?

x Verfügen Sie über mehrere Antennen

oder eine Antenne mit mehreren LNB müssen Sie wissen, welche Art von Umschalter (Toneburst oder DiSEqC) Sie verwenden und an welchem An- schluss welche Antenne/LNB angeschlossen ist.

x Bei einer UniCable/SCR EN50494 Emp-

fangsanlage müssen Sie wissen, welcher IF-Channel verfügbar ist und welche Frequenz diesem zugeordnet ist.

Fragen Sie beim Installateur Ihrer Antennenanlage nach, falls Ihnen einige Parameter nicht bekannt sein sollten. Sollten Sie zur Miete wohnen, fragen Sie bitte Ihren Vermieter.

Beispiel:

Die meisten Satellitenantennen in Deutschland sind auf den Satelliten ASTRA 19.2° ausgerichtet und verfügen über ein "Universal"- oder "Digital"- LNB. In diesen Fälle mierte Senderliste zu nutzen.

n empfehlen wir, die vorprogram-

Deutsch

Möchten Sie die vorprogrammierte Liste nicht verwenden, sind die üblichen Einstellungen für ASTRA

19.2° Empfangsanlagen folgende:

Satellit: 019.2E ASTRA 1H, LNB-Type: 09570/10600 LNB Spannung: 13/18V 22KHz: Auto Toneburst: Kein

Motor: Kein

KeinDiSEqC 1.0/1.1:

HRS 8530 ED 17

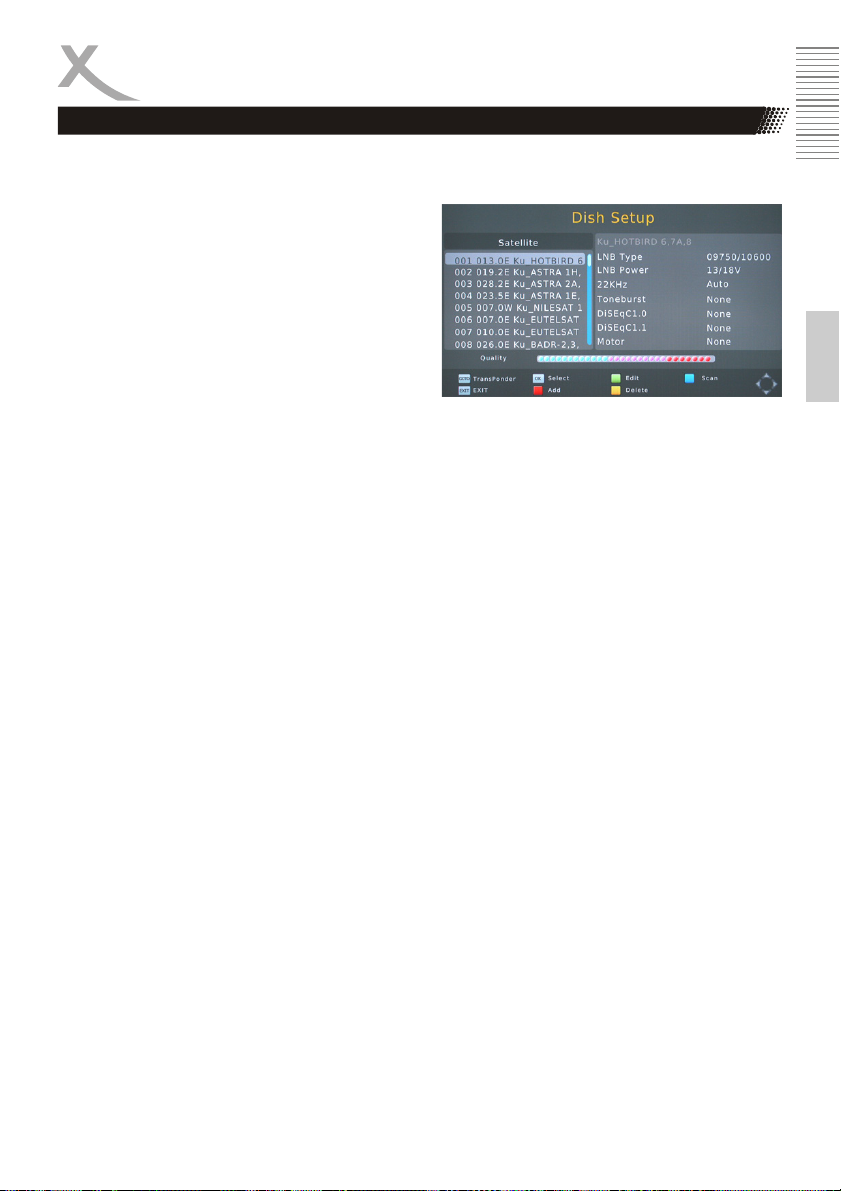

Erstinstallation

Satelliteneinstellungen - Vorgehensweise

Auf der linken Seite des Bildschirmmenüs sehen Sie eine Liste von Satelliten, für die der HRS 8530 vorbereitet ist.

Auf der rechten Seite sehen Sie die Einstellungen für den Satelliten, den Sie auf der linken Seite ausgewählt haben.

Deutsch

Vorgehensweise:

x Wählen Sie mit den Tasten CH+/CH- den ersten Satelliten aus, den Sie einrichten wollen. x Drücken Sie die Taste OK. Ein Haken erscheint vor dem gewählten Satelliten. Der Haken

bewirkt, dass der Satellit beim folgenden Sendersuchlauf berücksichtigt wird.

x Drücken Sie die Taste VOL+, um auf die rechte Seite zu wechseln. x Mit den Tasten CH+/- wählen Sie die unterschiedlichen Einstellungen aus, mit den Tasten

VOL+/- ändern Sie diese.

x Haben Sie alle Einstellungen für den Satelliten angepasst, drücken Sie die Taste MENU,um

wieder auf die linke Seite zu wechseln.

x Können Sie mit ihrer Empfangsanlage mehrere Satelliten empfangen, wählen Sie jetzt mit

den Tasten CH+/- einen weiteren Satelliten aus, und nehmen Sie anschließend die Einstellungen auf der rechten Seite vor.

x Wiederholen Sie die Schritte für alle Satelliten, die Sie mit Ihrer Antennenanlage empfangen

können.

drücken Sie auch für diesen die Taste OK

Hinweise:

x Im unteren Teil des Menüs wird, nachdem die Einstellungen für den gewählten Satelliten

korrekt ausgeführt wurden, der ungefähre Werte für die Signalqualität angezeigt.

x Sollte ein Satellit in der Liste fehlen, können Sie diesen durch Drücken der ROTEN Taste

hinzufügen. Ein Fenster öffnet sich, tragen Sie die Werte für den Längengrad, Ost/West und das Band ein. Geben Sie dem neuen Satelliten einen Namen. Wenn Sie einen neuen Satelliten hinzufügen, muss beim folgenden Sendersuchlauf der Suchmodus "Blind Scan" verwendet werden. Wenn Sie einen Satelliten der Liste hinzufügen, wird ggf. trotz korrekter Einstellungen keine Signalqualität angezeigt. Diese Anzeige ist nur für Satelliten eine Transponderliste hinterlegt wurde.

x Mit der Taste GOTO zeigen Sie die für den gewählten Satelliten hinterlegten Transponder an.

Mit dem ROTEN Taste können Sie neue Transponder hinzufügen. Mit der OK Taste werden ausgewählte Transponder für einen Suchlauf markiert.

DE 18 HRS 8530

verfügbar, für die

Erstinstallation

Satelliteneinstellungen - Erklärung der Parameter

LNB Typ: Wählen Sie aus, welche Oszillatorfrequenz ihr LNB verwendet. Den korrekten

Wert entnehmen Sie bitte dem Handbuch Ihres LNB. (Standard: 09750/10600)

bitte den LNB Typ Unicable (A oder B, bei einer Unicable-Anlage für den Empfang

Sollten Sie über eine Unicable/SCR EN50494 Empfangsanlage verfügen, wählen Sie

eines Satelliten ist A in der Regel die richtige Wahl). Wählen Sie jetzt einen freien

Kanal (IF-Channel) und die dazugehörige Frequenz aus. Details entnehmen Sie

bitte der Anleitung zu Ihrer Unicable Empfangsanlage. Fragen Sie Ihren Vermieter nach dem freien Kanal, wenn der Anschluss in einer Mietwohnung zur Verfügung gestellt wird.

LNB Versorgung: Die Einstellung bestimmt, mit welcher Spannung die Antennenanlage versorgt wird. Die Höhe der Spannung bestimmt zudem, ob horizontal oder vertikal polarisierte Transponder empfangen werden. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Programme fehlen oder gar kein Empfang möglich ist. (Standard: 13/18V)

22KHz: Über das Zuschalten eines 22KHz-Signals kann der Receiver das LNB für den Empfang eines anderen Frequenzbandes umschalten. Diese Einstellung muss nur in sehr seltenen Fällen geändert werden. Eine falsche Einstellung führt dazu, dass Programme fehlen oder gar kein Empfang möglich ist. (Standard: Auto)

Toneburst: Toneburst-Umschalter haben zwei Eingänge und ermöglichen es so, zwei Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der beiden Anschlüsse (A oder B) der auf der linken Seite ausgewählte Satellit angeschlossen ist.

DiSEqC: DiSEqC-Umschalter haben zwei bis 16 Eingänge und ermöglichen es so, mehrere Antennen oder LNB mit dem Receiver zu verbinden. Verfügen Sie über einen solchen Umschalter, müssen Sie wählen, an welchem der Anschlüsse der auf der linken Seite ausgewählte Satellit angeschlossen ist. Bitte sehen Sie im Hand buch ihres Umschalters nach, welche Version (1.0, 1.1) unterstützt wird.

Motor: Drehbare Antennenanlagen erfordern eine erweiterte Konfiguration. Wir empfehlen, diese von Fachbetrieben durchführen zu lassen. Nehmen Sie die Einstellung ent sprechend Ihrer Antennenanlage vor. Mit der ROTEN bzw. GRÜNEN Taste öffnen Sie die Menüs für die weiteren Einstellungen.

Deutsch

Nachdem Sie alle Einstellungen für alle empfangbaren Satelliten vorgenommen haben, drücken Sie die BLAUE Taste, um das Menü für den Sendersuchlauf zu öffnen.

HRS 8530 DE 19

Erstinstallation

Sendersuche

Nach dem Drücken der BLAUEN Taste im Menü Satelliteneinstellungen erscheint das Fernster "Sendersuche".

In diesem Fenster können Sie drei Einstellungen verändern, die das Suchergebnis beeinflussen:

Suchmodus:

x Standard: Der Receiver verwendet in der Firmware hinterlegte Listen, um Sender zu finden.

Deutsch

Dieser Suchvorgang ist schnell, Sender auf zukünftig neuen Transpondern werden aber nicht gefunden.

x Blinde Suche: Der Receiver sucht jede mögliche Frequenz nach TV-Programmen ab. Dieser

Vorgang dauert etwas länger, jedoch werden auch Programme auf Transpondern gefunden, die dem Receiver noch nicht bekannt sind.

x Netzwerk: Der Receiver verwendet in der Firmware hinterlegte listen, um Sender zu finden.

Die Netzwerksuche kann durch Analyse von Daten aus bekannten Transponder die Frequenz neuer Transponder ermitteln. Der Suchvorgang ist schneller als "Blinde Suche", jedoch kann es auch hier noch zu fehlenden Sendern kommen.

Bitte nutzen Sie "Blinde Suche", die Suche dauert zwar vollständige Senderliste. Haben Sie im Menu Satelliteneinstellungen einen neuen Satelliten erstellt, müssen Sie den Suchmodus "Blinde Suche" verwenden, da für nachträglich hinzugefügte Satelliten noch keine Transponderliste vorhanden ist. Bei UniCable/Einkabelanlagen steht "Blinde Suche" nicht zur Verfügung.

Verschlüsselt:

x Alle Sender: Während der Programmsuche werden freie (unverschlüsselte) und Bezahlsen-

der (verschlüsselt, Pay-TV) zur Senderliste hinzugefügt

x FTA (freie).: Die Programmsuche speichert nur unverschlüsselte Programme ab.

Der HRS 8530 kann keine Pay-TV Programme entschlüsseln. Wählen Sie "FTA (freie) aus. Sie erhalten eine kürzere Programmliste und sparen Zeit beim Sortieren der Programme.

Servicetyp:

x Alle: Die Programmsuche speichert Fernseh- und Radiosender x DTV: Die Programmsuche speichert nur Fernsehsender x Radio: Die Programmsuche speichert nur Radiosender

Drücken Sie die Taste OK, der Suchlauf beginnt.

Der Receiver wechselt zum ersten gefundenen TV Programm, we

nn die Programmsuche abgeschlossen ist.

etwas länger, das Ergebnis ist jedoch eine

DE 20 HRS 8530

Tägliche Bedienung

Wichtige Tasten und deren Funktionen

Senderwechsel

Mit den Tasten CH+/CH- können Sie den TV Sender wechseln. Über die Tasten 0-9 können Sie die Programmnummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste:

Ÿ/ź Sender auswählen

OK Aufrufen des ausgewählten Senders PAGE+/- Seitenweise durch die Liste blättern TV/Radio Zwischen Radio- und Fernsehsenderliste

wechseln.

ROTE Taste Sender nach Sendernamen suchen GOTO Sender nur für bestimmte Satelliten oder

alle Sender auflisten

EXIT Kanalliste ausblenden

TV/Radio

Wenn Sie zwischen dem Fernseh- und Radioprogrammen wechseln möchten, dann drücken Sie die

TV/RADIO Taste.

Favoriten

Wenn Sie Favoriten definiert haben, dann können Sie mit der FAV Taste auf der Fernbedienung auf die Favoritenlisten zugreifen. Die Bedienung innerhalb der Favoritenliste sieht wie folgt aus:

FAV Favoritenliste aufrufen

Ż/Ź Favoritenliste auswählen Ÿ/ź Sender auswählen

OK Aufrufen des ausgewählten Senders EXIT Favoritenliste ausblenden

Untertitel

Wenn

Sie zu einem TV Programm Untertitel angezeigt haben

möchten, drücken Sie die SUB-T Taste.

Deutsch

Wählen Sie mit den Tasten Ÿ/ź die gewünschte Untertitelsprache aus. Bestätigen Sie Ihre Auswahl mit OK. Überträgt ein Fernsehsender keine Untertitel, wird nur die Auswahlmöglichkeit "aus" angezeigt.

Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

HRS 8530 ED 21

Tägliche Bedienung

Wichtige Tasten und deren Funktionen

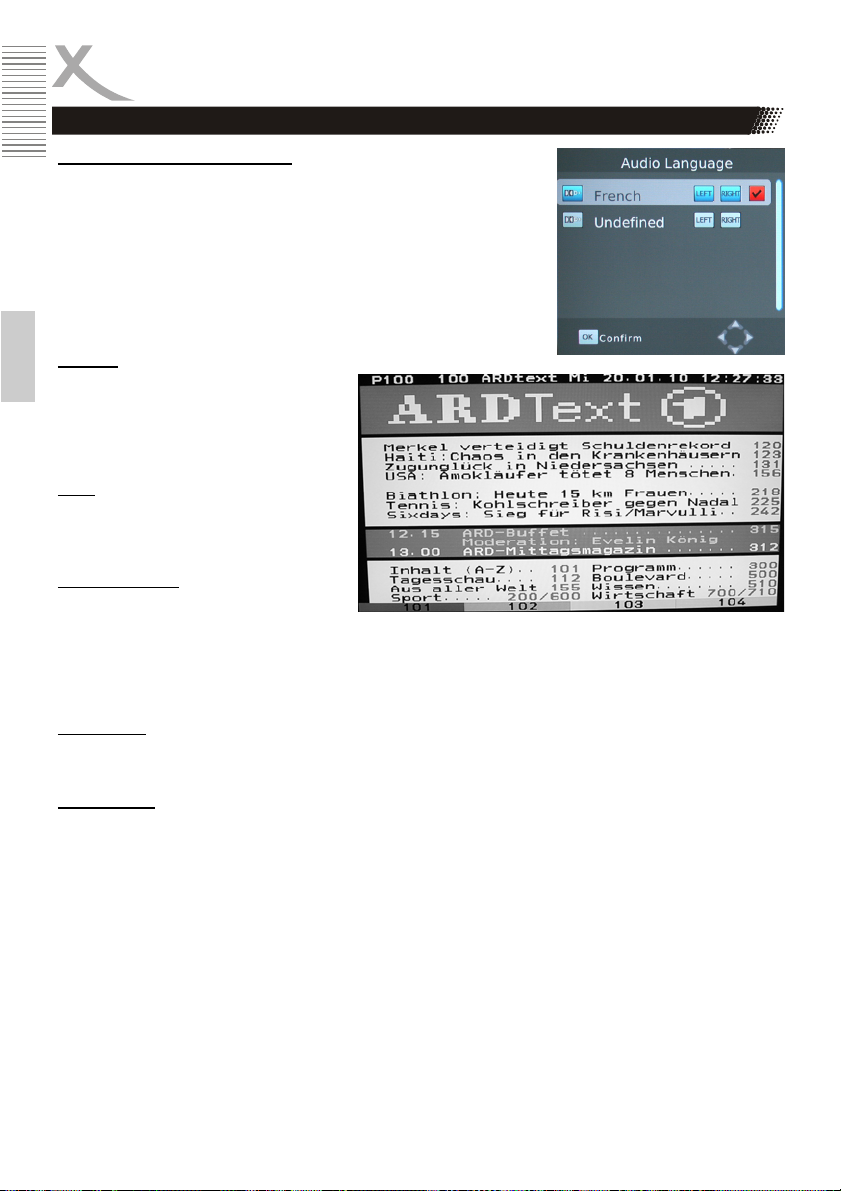

Tonspur/Sprache wählen

Wenn Sie während des Fernsehens die LANG Taste auf der Fernbedienung drücken, haben Sie Zugriff auf die Audioeinstellungen des TV Senders.

Wählen Sie mit den Tasten Ÿ/ź die gewünschte Sprache bzw. Audioformat aus. Bestätigen Sie Ihre Auswahl mit OK.

Verlassen Sie das "Audio-Sprache"-Menü mit der Taste EXIT.

Deutsch

Videotext

Den Videotext aktivieren Sie über die TTX Taste. Nutzen Sie die Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite.

Verlassen Sie den Videotext mit der Taste EXIT.

Stummschaltung/Ton aus Drücken Sie die MUTE Taste auf der Fernbedienung um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut um den Ton wieder anzuschalten.

Lautstärke Mit den Tasten Ż/Ź (VOL+ / VOL-) ändern Sie die Lautstärke.

Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke de SPDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.

Informationen

Drücken Sie die Taste INFO mehrfach, um unterschiedliche Informationen zum aktuellen Programm anzuzeigen:

Seitenverhältnis (ASPECT)

Während des Fernsehens haben Sie die Möglichkeit das Seitenverhältnis zu ändern, ohne das Menü aufzurufen. Drücken Sie dazu die ASPECT Taste, das Seitenverhältnis ändert mit jedem Tastendruck (siehe auch Seite 32).

DE 22 HRS 8530

Tägliche Bedienung

Wichtige Tasten und deren Funktionen

EPG

Zum einblenden des elektronischen Programmführers drücken Sie die EPG-Taste.

OK Markiertes TV Programm wird in die

INFO Zeigt die Timer-Liste an

Ÿ/ź TV-Sendung auswählen Ż/Ź Sender umschalten

EXIT EPG ausblenden

Timerprogrammierung aus EPG

Wählen Sie mit den Tasten Ÿ/ź die Sendung aus, die Sie aufnehmen möchten; drücken Sie die Taste OK. Programm-

nummer, Start- und Endzeit werden aus dem EPG in das Fenster "Timer Neu" übernommen.

Weitere Einstellungen sind Wiederholung und Mode. Die Option Wiederholung definiert ob eine Sendung einmalig oder regelmäßig aufgenommen werden soll. Die Option Mode muss für eine Aufnahme auf RECORD belassen werden. Zum Speichern drücken Sie die Taste OK. Die nun programmierte Sendung erschient in der Timerprogrammliste. Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmaliges Drücken dieser Ta schließlich auch das EPG Fenster aus.

Timerprogrammierung übernommen

ste blendet

Deutsch

Hinweis:

x Vergessen Sie nicht, einen USB Speicher anzuschließen (siehe Seite 15). x Einstellung Mode: Wählen Sie RECORD, wenn eine Aufnahme auf einem USB-Gerät erfol-

gen soll. Wählen Sie VIEW, wenn sich der Receiver zur eingestellten Startzeit einschalten soll, ohne eine USB-Aufnahme durchzuführen.

HRS 8530 ED 23

Rekorder (optional)

Sofortaufnahme und manuelle Timerprogrammierung, Aufnahmeliste

Aufnahme

Wenn Sie das aktuelle TV Programm aufnehmen möchten, schließen zuerst einen USB Speicher am USB Anschluss an und drücken Sie dann die Ɣ Taste. Durch erneutes Drücken der Ɣ Taste können Sie eine Zeit vorgeben, nach der die Aufnahme automatisch beendet werden soll. Manuell beenden können Sie die Aufnahme durch das Drücken der Ŷ Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Deutsch

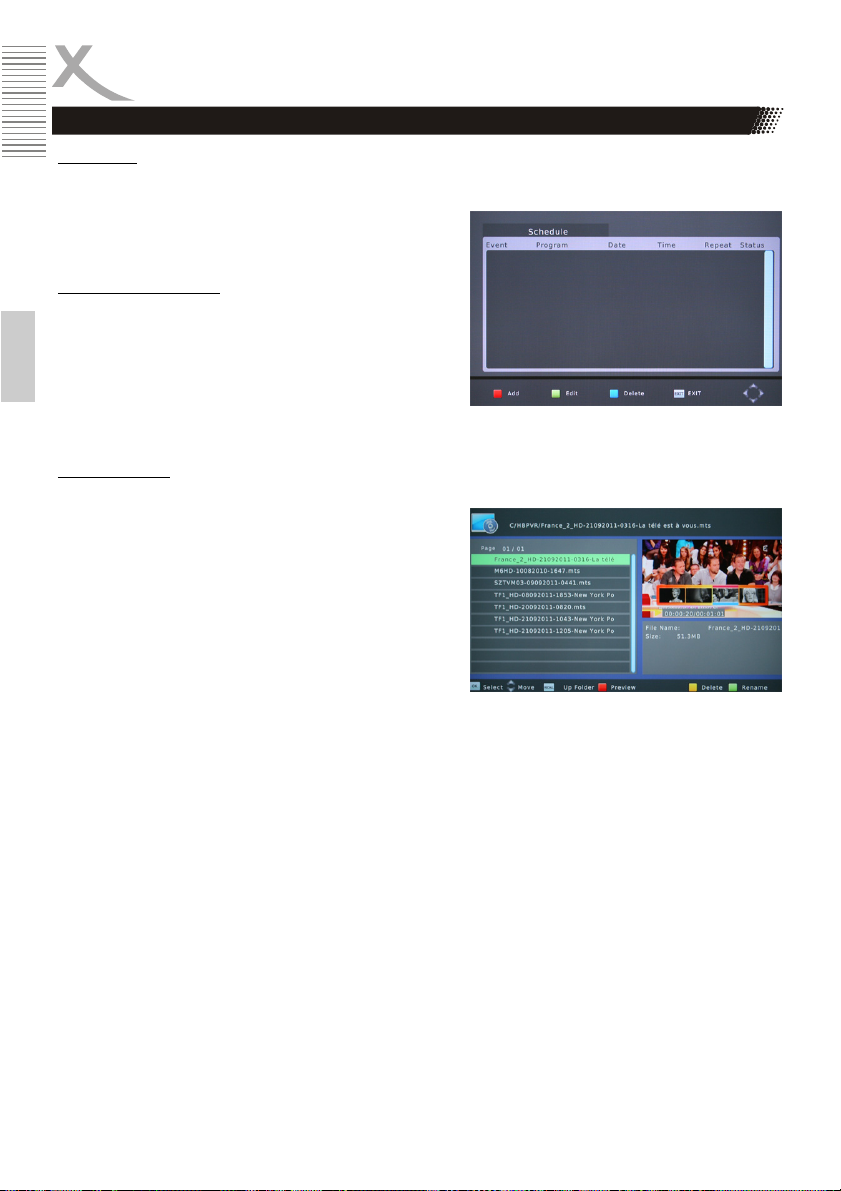

Aufnahmeprogrammierung

Sie haben die Möglichkeit während des Fernsehens eine Aufnahme zu programmieren. Drücken Sie dazu die BLAUE Taste und die Timer-Liste erscheint auf dem Bildschirm. Drücken Sie die ROTE Taste, es erscheint ein Einstellungsfenster (Timer Neu). Details zu Einstellungen im Fenster "Timer Neu" entnehmen Sie bitte Seite 23.

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die rote PVR Taste direkt erreichen. Alle bisherigen Aufnahmen wer

den dort angezeigt.

Ÿ/ź Wechsel zur vorherigen bzw. nächsten

OK Startet die Wiedergabe im Vorschau

ROT Wechsel zwischen Vorschau- und Voll

GRÜN Aufnahme umbenennen GELB Aufnahme löschen

Wiedergabe

ŹŹ Schneller Vorlauf ŻŻ Schneller Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort EXIT/STOP Beenden der Wiedergabe, wechseln zu der Aufnahmeliste

Datei umbenennen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die GRÜNE Taste, auf onstasten Ż/Ź/Ÿ/ź die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste. Ist der neue Name fertig, dann navigieren Sie zu dem OK-Feld und drücken Sie die OK Taste.

Aufnahme löschen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie löschen möchten. Drücken Sie die GELBE Taste. Die ausgewählte bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

DE 24 HRS 8530

Aufnahme

fenster

bild-Anzeige

dem Bildschirm erscheint eine OSD Tastatur. Wählen Sie mit Hilfe der Navigati-

Datei wird mit einem „Häkchen“ markiert. Drücken Sie die OK Taste und

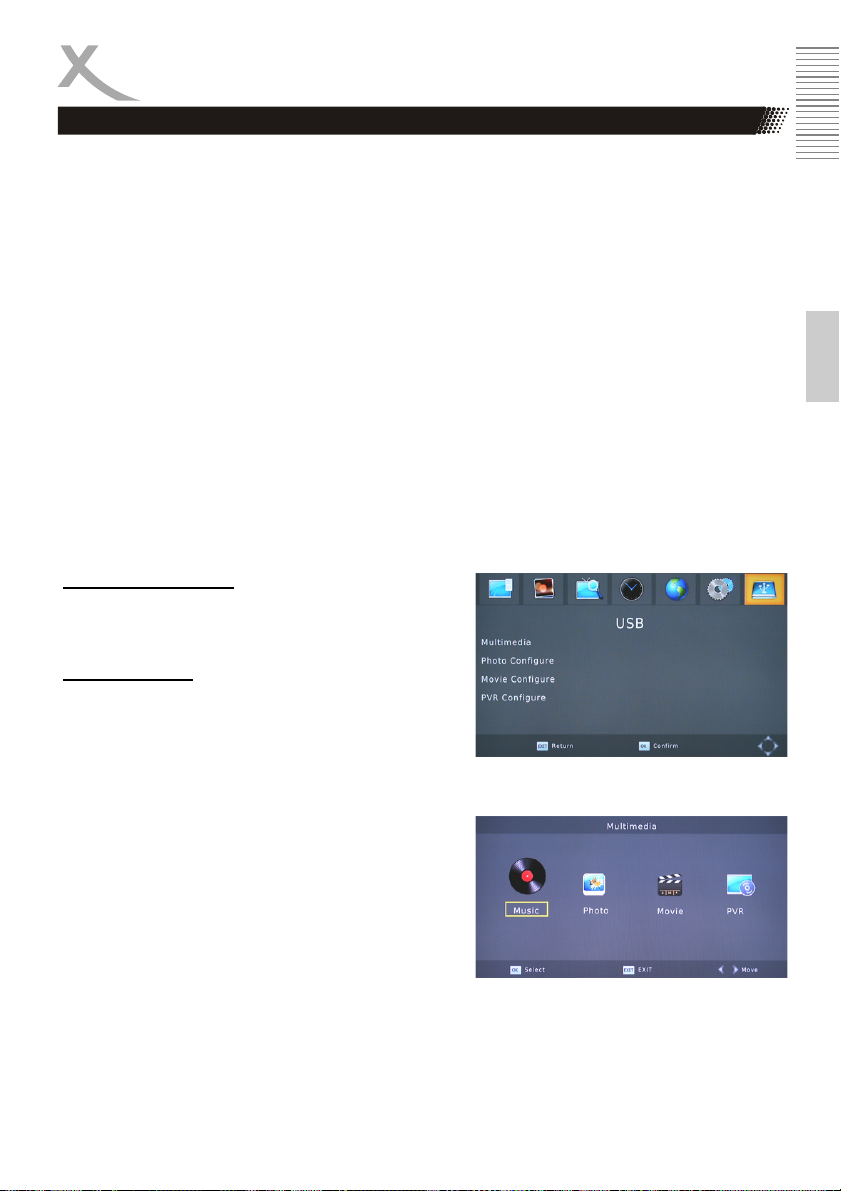

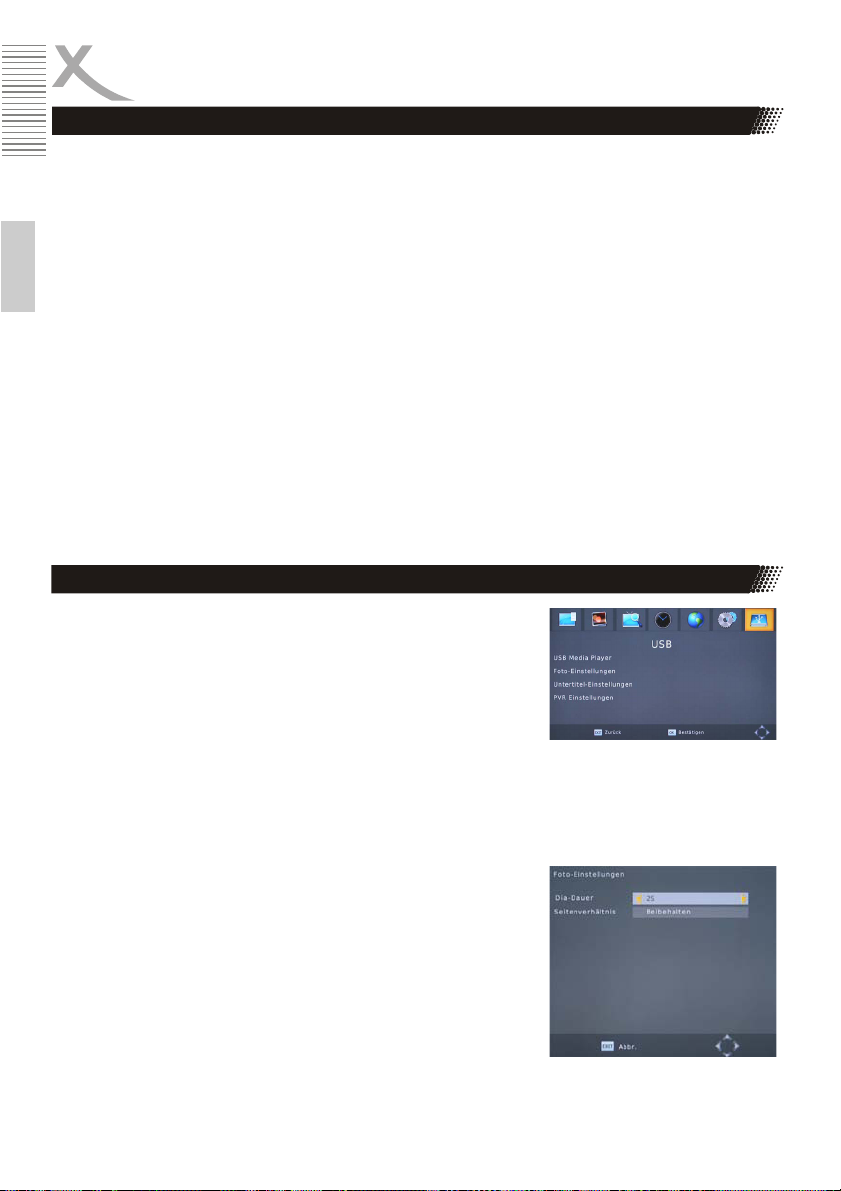

USB Media Player

Der USB Media Player gibt Filme, Fotos und Musik von USB Geräten wieder. Es gibt zwei Möglichkeiten, den Media Player aufzurufen:

x Öffnen Sie das Bildschirmmenü mit der Taste

MENU. Drücken Sie so oft die Ż/Ź Tasten, bis das Menü "USB" angezeigt wird. Drücken Sie die Ÿ/ź Taste bis die Option "USB Media Player" hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl.

x Drücken Sie während des Fernsehens die

STOP Taste.

Der Media-Player startet, Sie sehen in diesem die vier Auswahlmöglichkeiten:

x Musik x Foto x Film x PVR

Wechseln Sie zwischen den einzelnen Option mit den Ż/Ź Tasten und bestätigen Sie die Auswahl mit der OK Taste.

Deutsch

HRS 8530 ED 25

USB Media Player

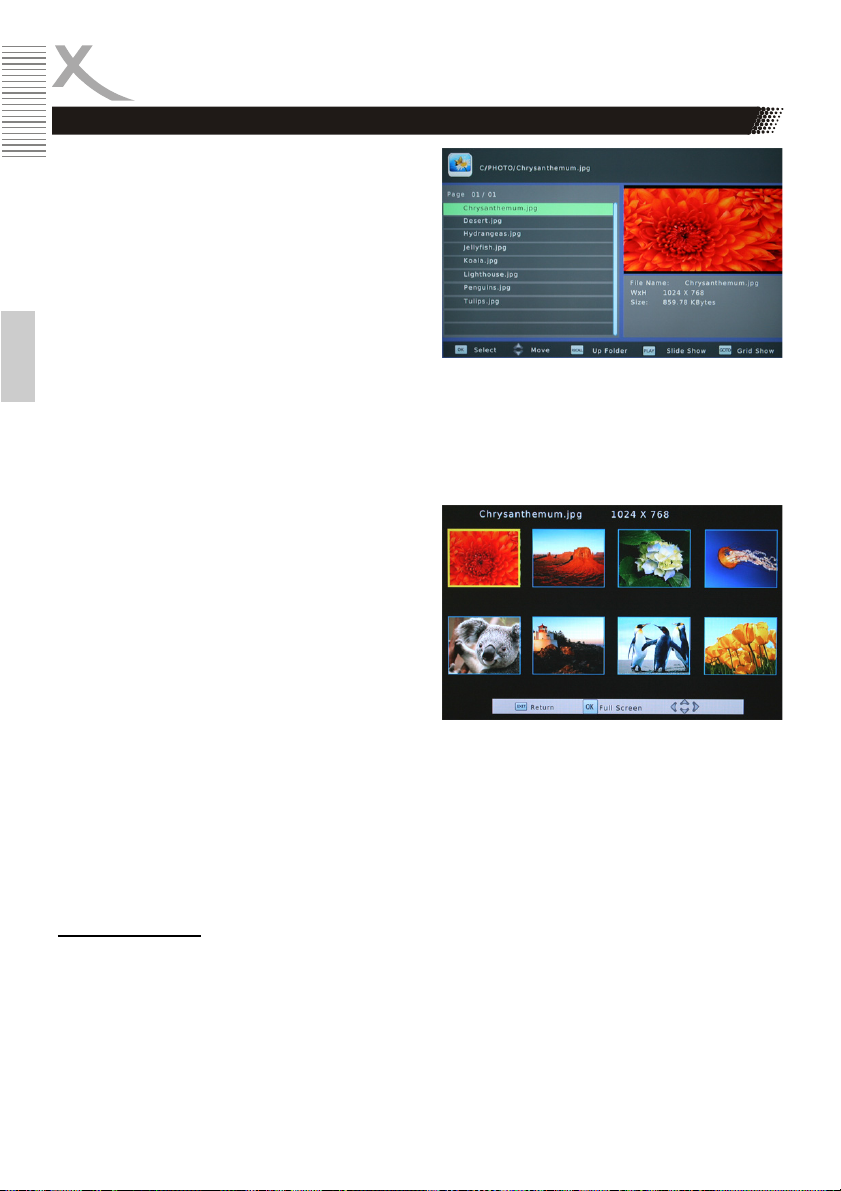

Foto

Nach erfolgreichen Auslesen des USB Speichers wird im Dateibrowser die Verzeichnisstruktur angezeigt. Wählen Sie mit den Ÿ/ź Tasten den ge- wünschten Ordner aus und öffnen Sie diesen mit der OK Taste.

Befinden sich in diesem Ordern Fotodateien, so werden diese in dem Dateibrowser aufgelistet und

Deutsch

das erste Bild auf der rechten Seite als Vorschaubild dargestellt.

Ÿ/ź Ordner bzw. Datei auswählen

OK Gewähltes Foto anzeigen, gewählten Ordner öffnen PLAY (Ź) Starten der Diavorführung aller Bilder in einem Ordner RECALL Zum übergeordneten Ordner wechseln GOTO Vorschauanzeige aktivieren EXIT Rückkehr ins Multimedia-Menü

Vorschauanzeige (Mosaik)

Ÿ/ź/Ż/Ź Foto auswählen

OK Starten der Diavorführung EXIT Vorschauanzeige beenden

Fotoanzeige

ŹŹ| Anzeige des nächsten Bildes |ŻŻ Anzeige des vorherigen Bildes ROT GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn GELB Ro INFO Information des Bildes mit Dateiname, Auflösung und Größe der Datei RECALL/EXIT Beenden der Fotoanzeige

Vergrößern bzw. Verkleinern des Bildes (Zoom)

tation des Bild um 90° im Uhrzeigersinn

Musikwiedergabe während der Bildanzeige

Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück auswählen und dann zu den Bildern wechseln.

Unterstützte Fotodateien

x JPEG Format (Base line: max. 15360 x 8640, Progressiv: 1024x768) x BMP Format (max. 9600 x 6400) x PNG Format (max. 9600 x 6400)

Hinweis: Das Darstellen von Fotos mit max. Auflösung kann sehr viel Zeit in Anspruch nehmen!

DE 26 HRS 8530

USB Media Player

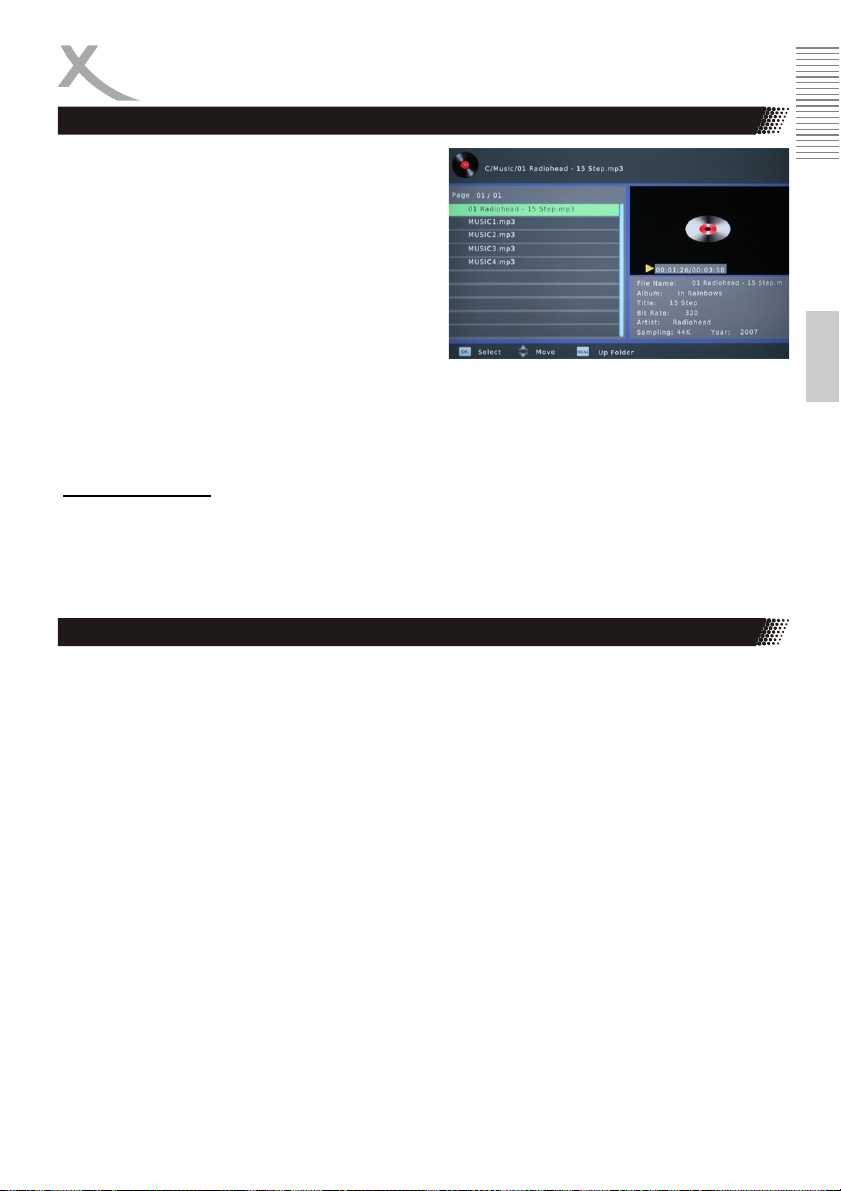

Musik

Nach erfolgreichen Auslesen des USB Speichers wird im Dateibrowser die Verzeichnisstruktur angezeigt. Wählen Sie mit den Ÿ/ź Tasten den gewünschten Ordner aus und öffnen Sie diesen mit der OK Taste.

Befinden sich in diesem Ordern Musikdateien, so werden diese in dem Dateibrowser aufgelistet und die erste Datei auf der rechten Seite als Vorschaubild dargestellt.

OK / PLAY (Ź) Abspielen des ausgewählten Musikstückes STOP Beendet die Musikwiedergabe ŹŹ| Wechsel zum nächsten Musikstück |ŻŻ Wechsel zum vorherigen Musikstück || Unterbricht die Musikwiedergabe

Ÿ/ź Ordner bzw. Datei auswählen

REPEAT Einzelne Datei oder Ordner wiederholen, Shuffle RECALL Zum übergeordneten Ordner wechseln EXIT Rückkehr ins Multimedia-Menü

Unterstützte Formate

Format: MP3, AAC, WMA Sampling Frequenz: 32 - 48 kHz (MP3) , 8 - 48 kHz (AAC, WMA) Bitrate: 32 bis 320 kb/s (MP3) , 24 bis 320 kb/s (AAC), 128 bis 320 kb/s (WMA)

Film

Hinweis:

x Die Auflösung der Filmdateien darf maximal 1920 x 1080 Pixel betragen. x Der Dateiname sollte nicht mehr als 15 Zeichen enthalten. x Falls ein Zeichen nicht richtig erkannt wi

Zeichens ein "_".

x Folgende Videocontainer werden unterstützt: AVI, MKV, MP4, MPG, VOB, MOV u.a. x Verschiedene Codecs werden unterstützt. Sie müssen nach dem anerkannten Standards

erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

rd (z.B. Sonderzeichen), erscheint an der Stelle des

Deutsch

Bitte beachten Sie Seite 29 zu den unterstützten Formaten.

Aufgrund der Vielzahl von unterschiedlichen Video- und Audioformaten, Videocontainern und der Software zum er stützt werden.

zeugen der Dateien kann es vorkommen, dass einzelne Videodateien nicht unter-

HRS 8530 ED 27

USB Media Player

Film

Ÿ/ź Ordner bzw. Datei auswählen OK Gewählte Datei wiedergeben,

Deutsch

ROT Vollbildanzeige aktivieren RECALL Zum übergeordneten Ordner

EXIT Rückkehr ins Multimedia-Menü

Wenn Sie einen Film ausgesucht haben und diesen mit der OK Taste gestartet haben, wird der Film in dem Vorschaufenster auf der rechten Seite dargestellt. Mit der ROTEN Taste können Sie in den Vollbildmodus wechseln. Eine direkte Wiedergabe in Vollbild erreichen Sie mit der PLAY Taste.

OK Wiedergabe im Vorschaufenster Ź Wiedergabe in Vollbild

ROT Wechsel zwischen Vollbild und Vorschaufenster INFO

LANG Wechsel SUB-T 1x Untertitelauswahl anzeigen, 2x Untertiteleinstellungen ändern MENU Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster RECALL Zurück zum Dateibrowser und der Wiedergabe im Vorschaufenster GOTO Sprung zu einem selbst definierten Zeitpunkt ŻŻ / ŹŹ Schneller Rücklauf bzw. schneller Vorlauf |ŻŻ Vorheriger Film ŹŹ| Nächster Film || Unterbricht die Wiedergabe (Pause) STOP Beendet die Wiedergabe REPEAT Wiederholungsmodus (Einzelne bzw. alle Dateien in einem Ordner wiederholen)

gewählten Ordner öffnen

wechseln

Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname, Dateigröße, Auflösung, Bildrate

des Tonspur

Wiedergabe fortsetzen

Für einige Dateiformate kann der HRS 8530 die Position speichern, an der Sie beim letzten Abspielen einer Videodatei die Wiedergabe gestoppt haben. Konnte der HRS 8530 die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der Wiedergabe am oberen Bildschirmrand die Auswahl Fortsetzen/[EXIT]: Abbrechen an.

x Fortsetzen: Die Wiedergabe an der gespeicherten Position fortsetzen. x [EXIT]: Abbrechen: Wiedergabe am Anfang der Datei starten.

Die Auswahl zwischen den Optionen erfolgt mit den Taste Ÿ/ź, bestätigen Sie Ihre Auswahl mit OK.

DE 28 HRS 8530

Unterstützte Formate

USB Media Player

Endung Container Video

mpg, mpeg MPG,

MPEG

Ts, trp, m2ts MPEG2-TS,

H264-TS

vob MPEG2-PS MPEG2 720x576/30P MP2,MP3,

mp4 AVI, MP4 MPEG4,

mkv MKV H.264,

divx, avi AVI

(1.0,2.0), DMF0,1,2

Codec

Mpeg 1,2 1920x 1080/30P MP2,MP3,

MPEG2, H.264

Divx 4.12, Divx 5.x, Divx 6, Xvid 1.00, Xvid 1.01, Xvid1.02, Xvid 1.03, Xvid 1.10beta 1/2, H.264

MPEG 1,2,4

MPEG2, MPEG4 Divx4, Divx 5, Divx 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10beta1/2 H.264

Max. Auflösung Audio

Codec

AC3,LPCM

1920x 1080/30P MP2,MP3,

AC3,AAC

AC3,LPCM

1920x1080/30P MP3, AAC H264: Main Profile

1920x1080/30P MP2,MP3,

AC3,AAC

1920x1080/30P MP2,MP3,

AC3,AAC

Profil

Main

and High Profile @Level 4.0 MPEG4: Simple Profile and Advanced Simple Profile @Level 5

H264: Main Profile and High Profile @ Level 4.0 MPEG4: Simple Profile and Advanced Simple Profile @Level 5

MPEG2: Main Profile MPEG4: Simple Profile and Advanced Simple Profile @Level 5

Deutsch

Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 20Mbit/sec. Seitenverhältnis: 4/3, 16/9

Irrtum und technische Änderungen vorbehalten.

HRS 8530 DE 29

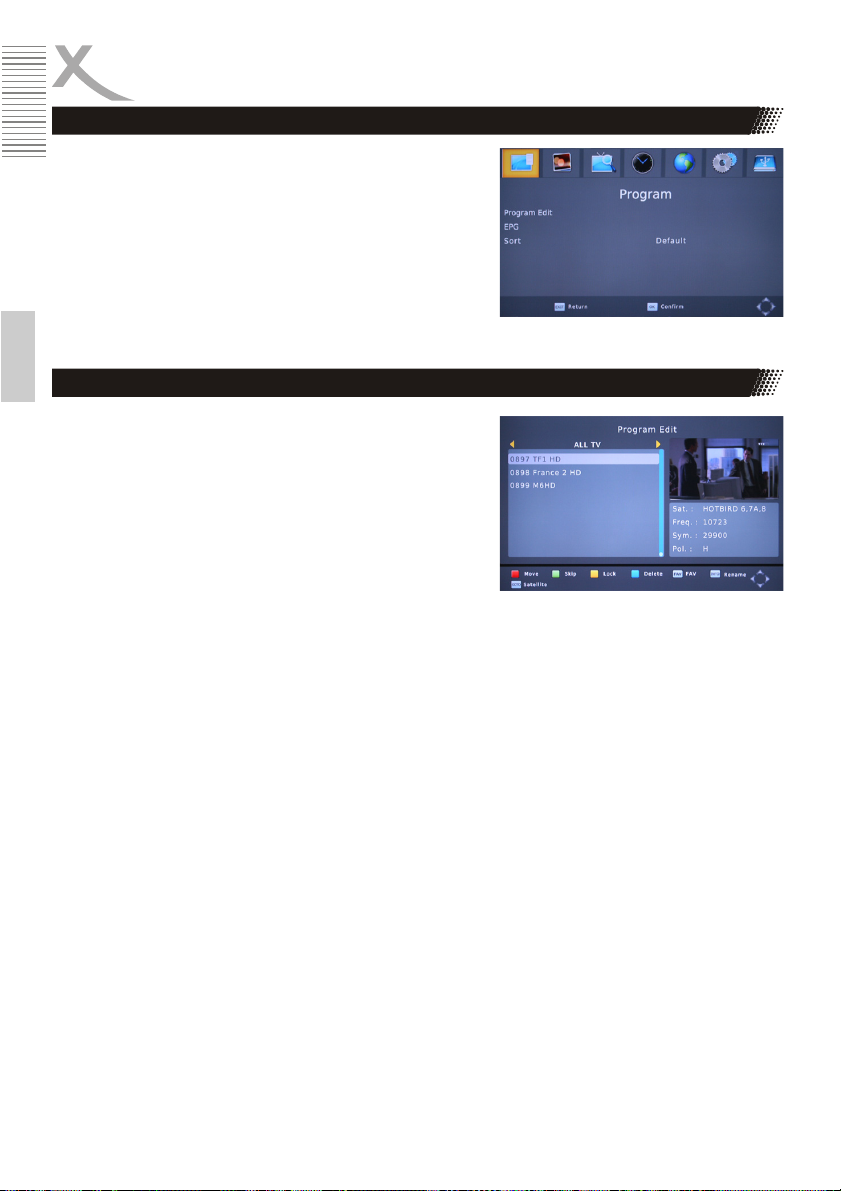

Einstellungen

Hauptmenü

Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf. Die Untermenüs sind:

x Programm x Bild x Sendersuche x Zeit x Optionen x System

Deutsch

x USB

Programm

Hinweis: Das Standardpasswort ist 000000.

Sender bearbeiten

In diesem Menü können Sie die Reihenfolge der Programme ändern, Programme löschen und umbenennen sowie Favoritengruppen zuordnen.

Bewegen mit Ÿ/ź

x Wählen Sie mit den Tasten Ÿ/ź ein Programm aus,

das Sie auf eine andere Programmnummer verschieben wollen.

x Drücken Sie die ROTE Taste, das Programm wird für

das Verschieben markiert.

x Wählen Sie mit den Tasten Ÿ/ź den Platz aus, zu

dem Sie das markierte Programm verschieben wollen.

x Drücken Sie die OK, das Programm wird bei dem

gewählten Platz in die Senderliste eingefügt.

Hinweis: Sie können mehrere Programme mit der ROTEN Taste markieren.

Bewegen durch Eingabe der neuen Programmnummer

x Wählen Sie mit den Tasten Ÿ/ź ein Programm aus, das Sie auf eine andere Programm-

nummer verschieben wollen.

x Drücken Sie die ROTE Taste. x Geben Sie den neuen Programmplatz mit den Zifferntasten 0-9 ein. x Drücken Sie die OK, das Programm wird bei dem gewählten Platz in die Senderliste einge-

fügt

Löschen

x Wählen Sie mit den Tasten Ÿ/ź ein Programm aus, das Sie löschen möchten. x Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage erscheint. x Drücken Sie die OK, um die Abfrage zu bestätigen und das Programm zu löschen.

DE 30 HRS 8530

Einstellungen

Programm

Verriegeln

Der Receiver fragt nach dem Passwort, bevor ein verriegeltes Programm angeschaut werden kann.

x Wählen Sie mit den Tasten Ÿ/ź ein Programm aus, das Sie sperren möchten. x Drücken Sie die GELBE Taste, das Programm wird für das Sperren markiert. x Drücken Sie erneut die GELBE Taste, das um die Sperrung aufzuheben.

Überspringen

Programme, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH+/- übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.

x Wählen Sie mit den Tasten Ÿ/ź ein Programm aus, das Sie "überspringen" möchten. x Drücken Sie die GRÜNE Taste, das Programm wird für das Überspringen markiert. x Drücken Sie erneut die GRÜNE Taste, das um "Überspringen" aufzuheben.

Favoriten

Der HRS 8530 verfügt über vier vordefinierte Favoritengruppen (Film, News, Sport, Musik). Sie können jedes Programm jeder Favoritengruppe zuordnen. Ein Programm kann mehreren Gruppen zugeordnet werden.

x Wählen Sie mit den Tasten Ÿ/ź ein Programm aus, dass Sie zu einer Favoritengruppen

hinzufügen wollen.

x Drücken Sie die Taste FAV. Das Menü "Favoriten" wird eingeblendet. x Wählen Sie die Favoritengruppe aus Ÿ/ź , zu der Sie das Programm hinzufügen wollen. x Drücken Sie die Taste OK, vor der Favoritengruppe erscheint das entsprechende Symbol.

Sie können an dieser Stelle auch mehrere Favoritengruppen auswählen. "Ausschalten" hebt die Auswahl aller Favoritengruppen auf.

x Drücken Sie die Taste EXIT, um das "Favoriten"-Menü zu schließen.

Umbenennen

Wählen Sie mit den Ÿ/ź Tasten den entsprechenden TV Sender aus und drücken Sie die INFO Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten Ż/Ź/Ÿ/ź die Buchstaben aus und bestätigen Sie den Buchstabe mit der OK Taste. Ist der neue Sendername kom- plett, dann navigieren Sie zu dem "OK"-Feld und drücken Sie dort die OK Taste. Der Sender erhält dann den neuen Namen.

Deutsch

Hinweise:

x Mit der Taste x Mit der Taste GOTO können Sie Programme aller oder eines bestimmten Satelliten auflisten

lassen

Die Änderungen an der Programmliste werden gespeichert, wenn Sie das Menü "Sender bearbeiten" mit der Taste EXIT verlassen.

TV/Radio können Sie zwischen TV- und Radioliste umschalten

HRS 8530 ED 31

Einstellungen

Programm

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Verschlüsslung, Frequnez usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren.


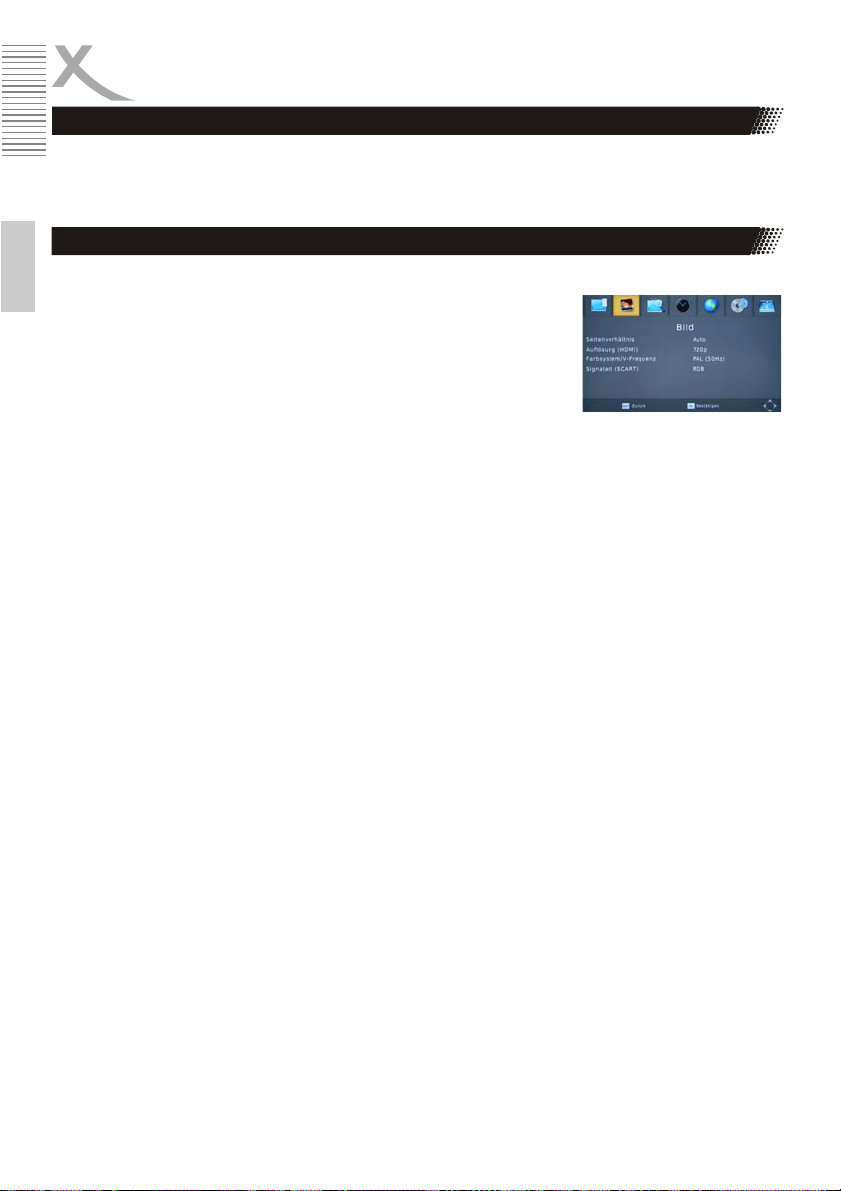

Seitenverhältnis

Deutsch

Die Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.

x AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte wer-

den ggf. bildschirmfüllend aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen)

x 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenverhältnis abwei-

chende Inhalte werden nach Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)

x 4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unver-

zerrt aber ggf. mit "schwarzen Balken" dargestellt.)

x 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden un-

verzerrt aber ggf. mit "schwarzen Balken" dargestellt.)

x 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden Bildschirmfüllend und

unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt. Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren)

Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Sei-

tenverhältnissen umschalten.

Auflösung

Hier definieren Sie die Auflösung, die über dem HDMI ausgegeben wird. Die Optionen sind:

x 576i (PAL) / 480i (NTSC) x 576p (PAL) / 480p (NTSC) x 720p x 1080i x 1080p

Hinweis:

Bitte beachten Sie das Handbuch ihres Fernsehers bzgl. der richtigen Auflösung.

Farbsystem/V-Frequenz

Bestimmt das Farbsystem für den SCART Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI Ausgang (50Hz oder 60Hz)

Signalart (SCART)

Mit dieser Option legen Sie fest, welche Signalart an der SCART-Buchse verfügbar ist. RGB bietet i.d.r. die beste Bildqualität. B

DE 32 HRS 8530

eachten Sie auch das Handbuch ihres Fernsehers.

Sendersuche

Satelliteneinstellungen

siehe Seite 17.

Einstellungen

Kanalliste sichern/laden

Mit dieser Funktion können Sie Ihre Senderliste auf einem USB-Speichergerät sichern (exportieren) und zu einem späteren Zeitpunkt wieder auf dem Receiver installieren (importieren).

Importieren: Der Receiver listet alle verfügbaren Datenbankdateien auf. Wählen Sie die Datei aus, die Sie auf dem Receiver installieren wollen. Bestätigen Sie Ihre Auswahl mit OK. Die Meldung "Load Database successfully" zeigt an, dass die gewählte Senderliste korrekt installiert wurde.

Exportieren: Speichert die aktuelle Senderliste des Receivers auf dem USB-Speicher. Die Daten bankdatei erhält folgenden Namen: HB_DATABASE_X_Y.DBM "X" steht dabei für den aktuellen Monat, "Y" für den Tag.

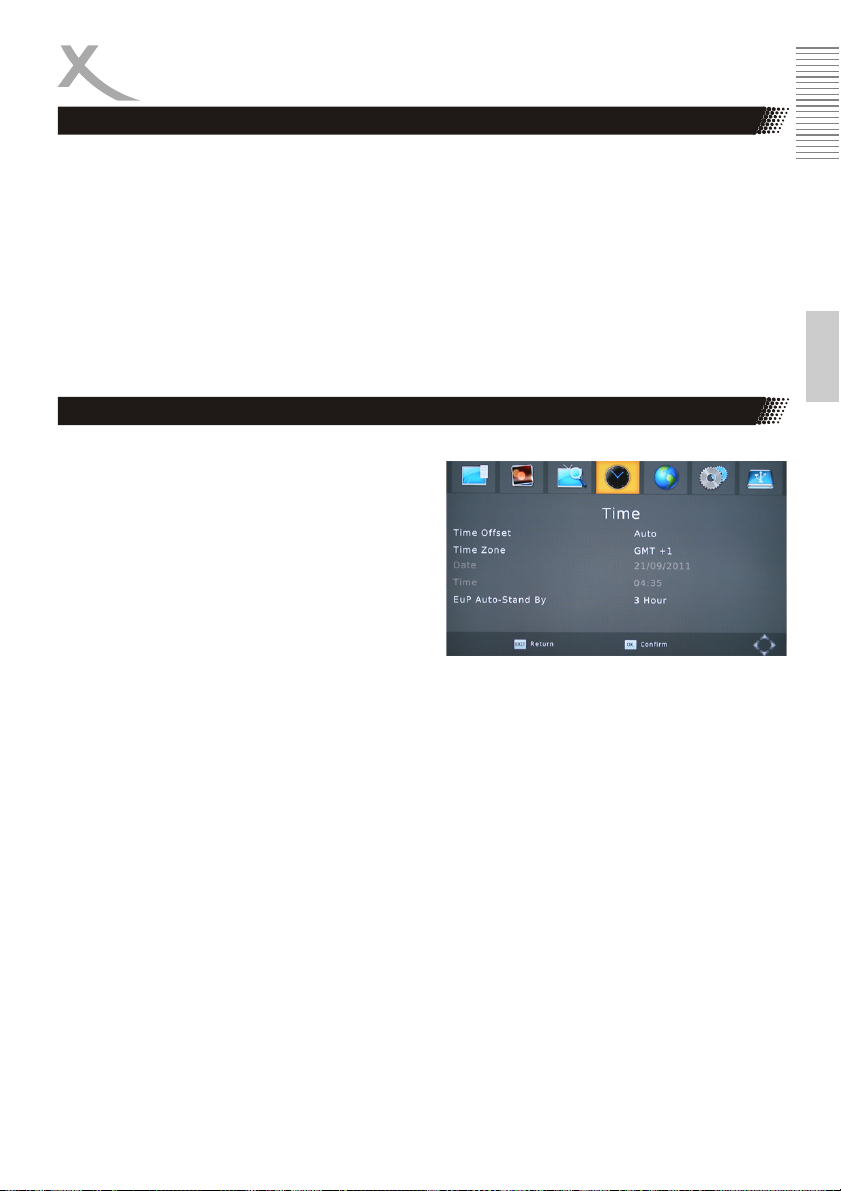

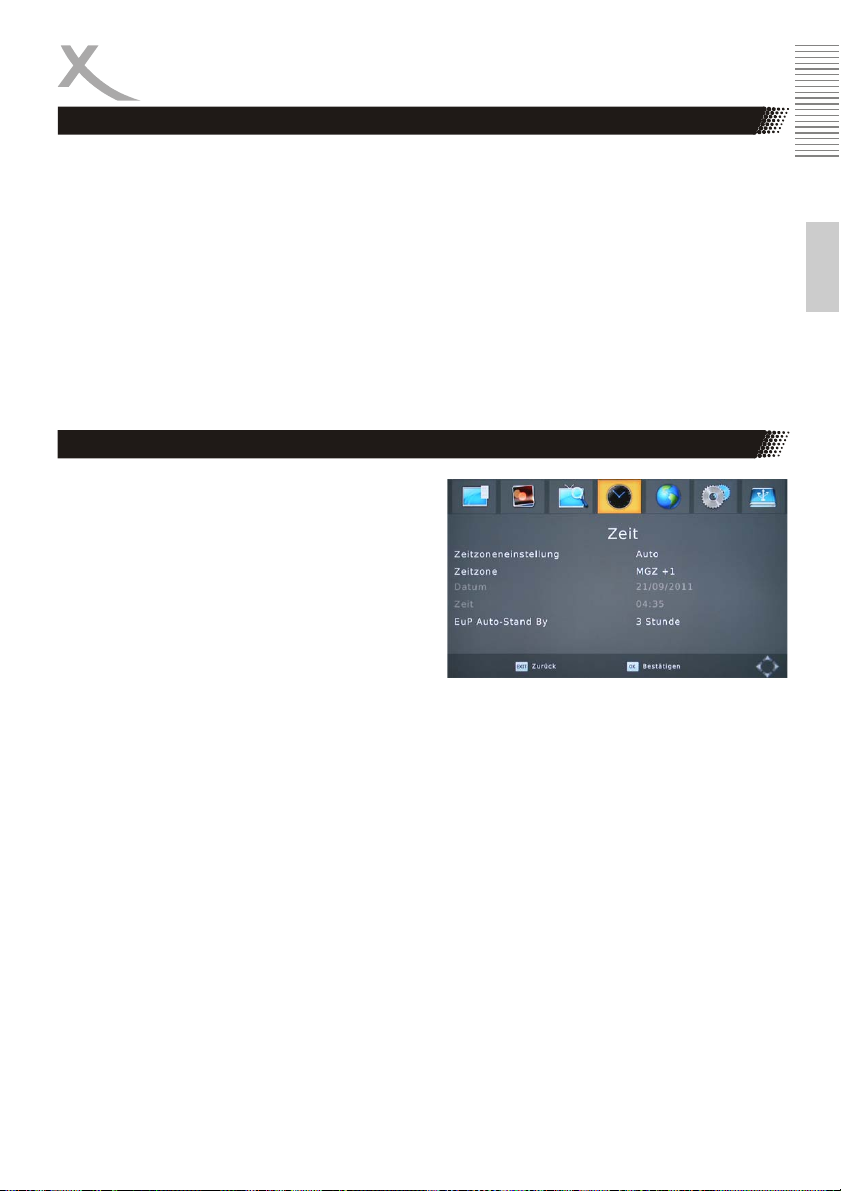

Zeit

Der HRS 8530 stellt seine Uhr automatisch, sobald ein Satellitensender empfangen wird. Damit der Receiver die lokale Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden.

Zeitzoneneinstellung Auto Der HRS 8530 versucht die Zeit-

zone selbstständig zu ermitteln. Manuell Sie können Sie Zeitzone selbst bestimmen.

Zeitzone

Sie können hier die Zeitzone festlegen, sofern "Zeitzoneneinstellung" auf "Manuell" eingestellt wurde. Für Deutschland ist es MGZ +1, während der Sommerzeit ist es MGZ+2.

Deutsch

EuP Auto-Stand B

Energiesparen nach Vorgabe einer EU-Richtlinie (EuP). Der Receiver schaltet nach der ausgewählten Zeit ab, wenn keine Benutzeraktivität (drücken von Tasten usw.) festgestellt wird.

HRS 8530 ED 33

Einstellungen

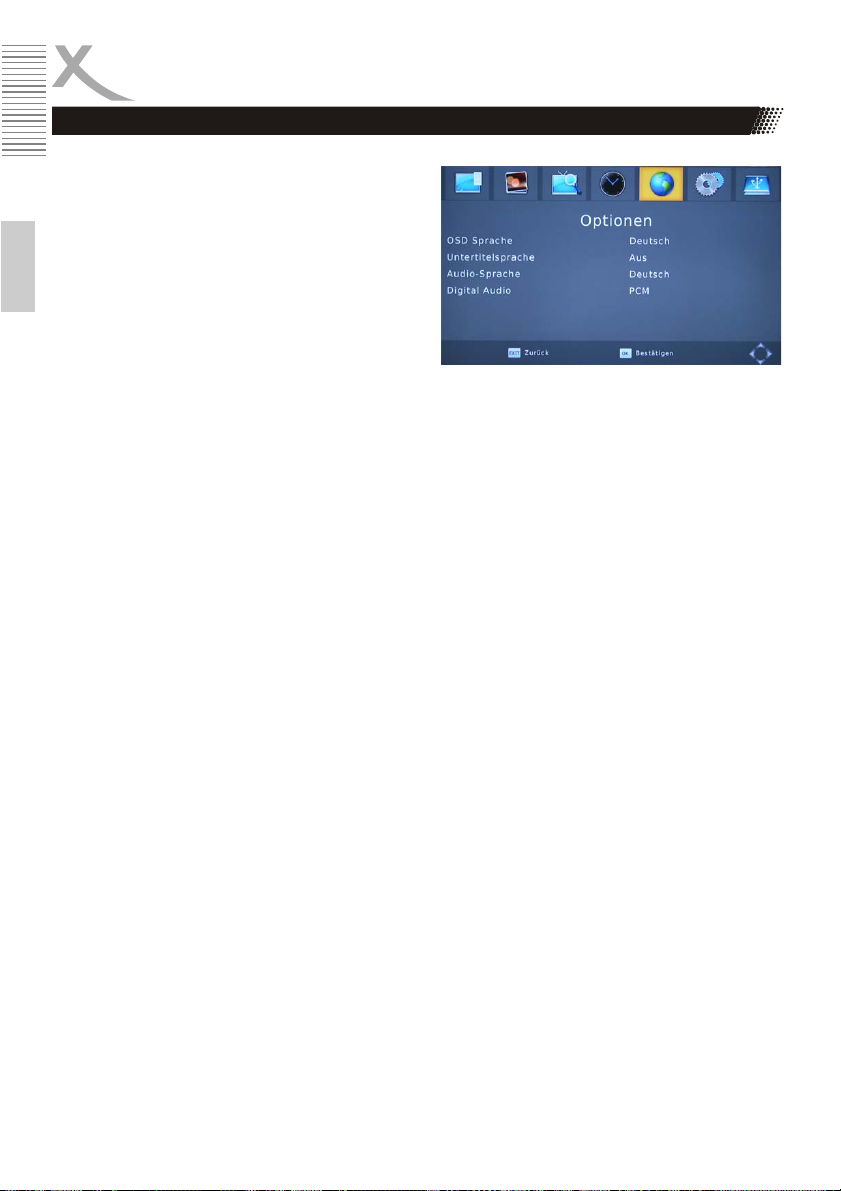

Optionen

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Untertitel Sprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Deutsch

Hinweis:

Viele Sender übertragen keine Untertitel.

Audio Sprache

Wählen Sie die bevorzugte Sprache für Tonspuren.

Digital Audio

Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am SPDIF (COAX) und/oder HDMI Ausgang zur Verfügung steht:

x PCM: digitaler Stereo Ton (HDMI und SPDIF COAX) x RAW HDMI Aus: Wenn eine TV-Sendung oder eine Videodatei über eine Dolby Digital-

Tonspur verfügt, wird dieses Tonformat über den SPDIF (COAX) Ausgang ausgegeben. Über den HDMI-Ausgang steht weiterhin PCM-Stereo zur Verfügung.

x RAW HDMI An: Wenn eine TV-Sendung oder eine Videodatei über eine Dolby Digital-

Tonspur verfügt, wird dieses Tonformat über den SPDIF- (COAX) und den HDMI-Ausgang ausgegeben. Sollten Sie keinen Ton über die Einstellung "PCM" oder "RAW HDMI Aus"!

den Fernseher hören können, wählen Sie bitte

Achtung: Der HRS 8530 kann nur Dolby Digital Raumklang dekodieren und als analoges oder PCM-

Stereo ausgeben. Andere Raumklangformate können ggf. als Bitstream (RAW) über SPDIF oder HDMI ausgegeben werden, analoger oder PCM Stereo-Ton steht dann jedoch nicht zu Verfügung.

Bitte benutzen Sie die LANG Taste, um eine ggf. verfügbare Dolby Digital Tonspur eines Fernsehsenders zu wählen.

Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke des SPDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.

DE 34 HRS 8530

Einstellungen

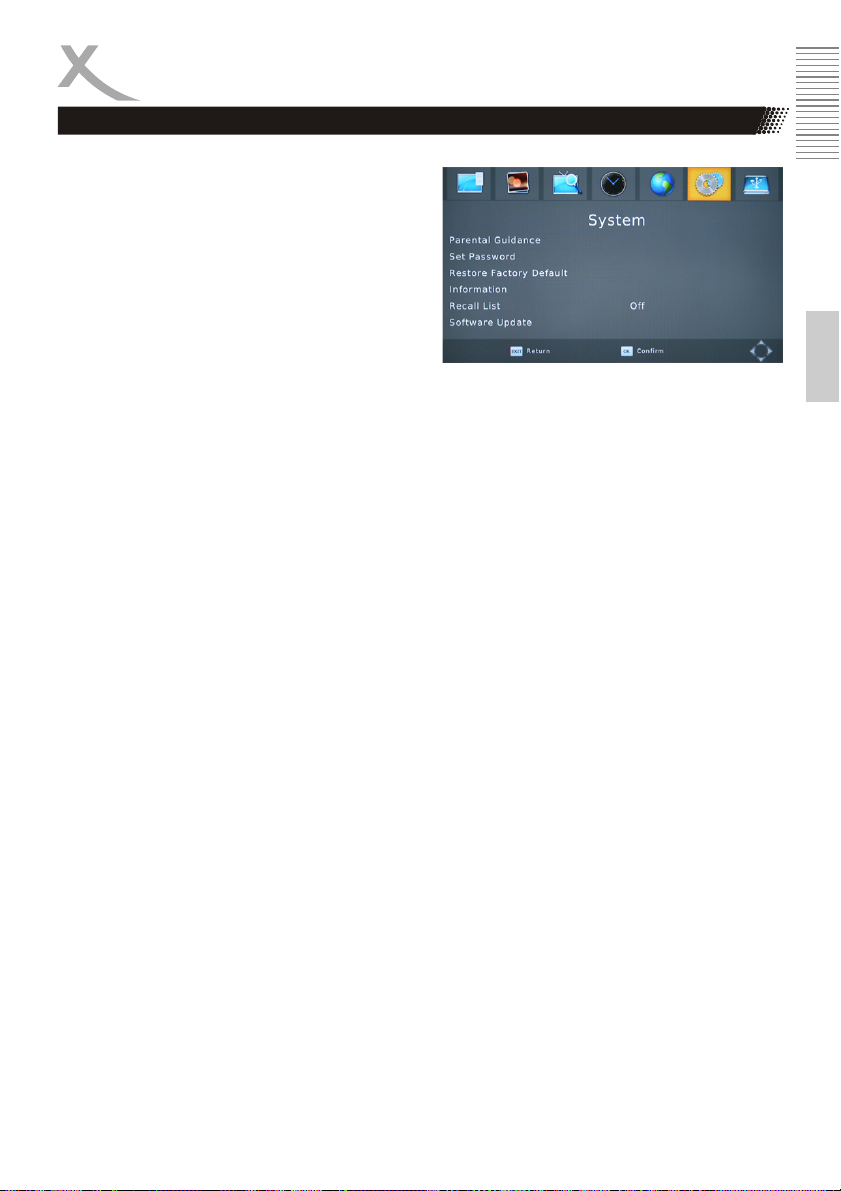

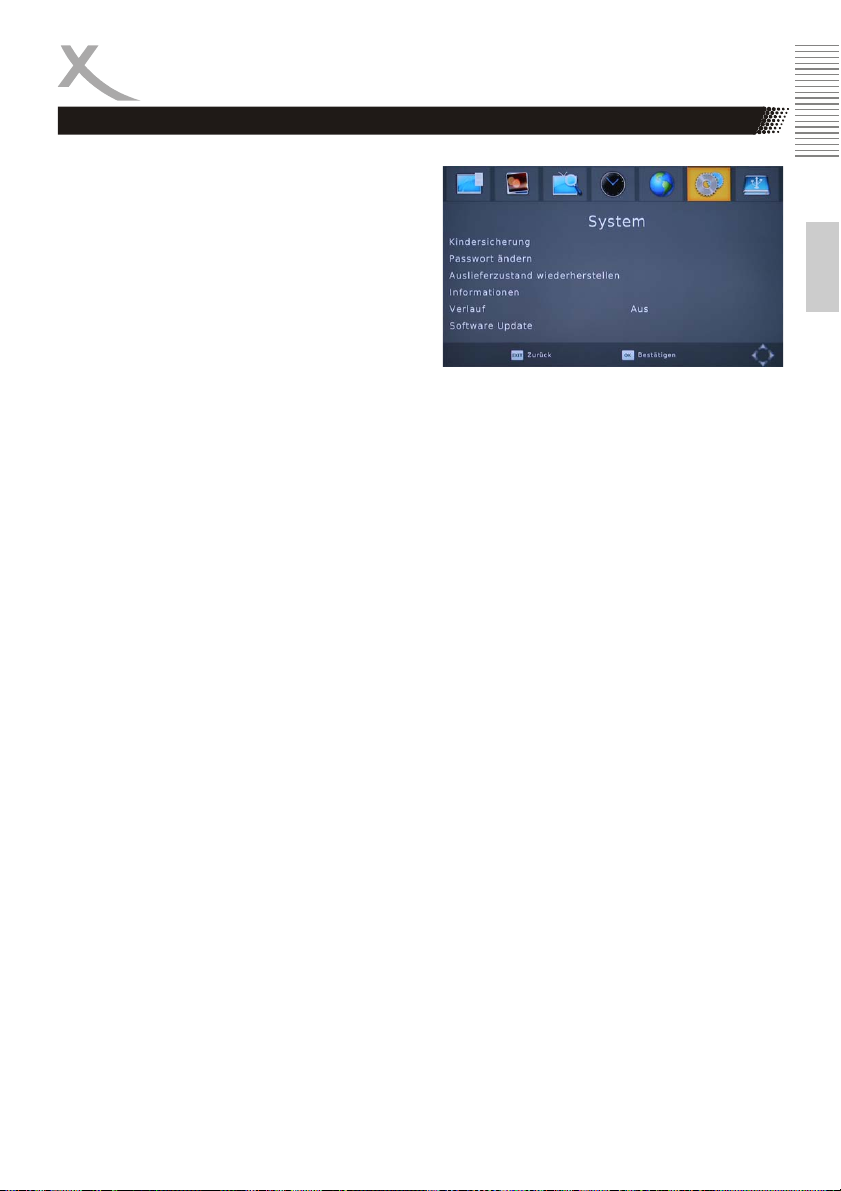

System

Kindersicherung

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Fernsehprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zu Alterfreigabe von DVBProgrammen werden in Deutschland nicht übertragen.

Passwort ändern

Hier können Sie das Passwort ändern. Nach dem Aktivieren der Option müssen zuerst das alte Passwort eingeben. Das Standardpasswort ist 0 0 0 0 0 0. Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier ein neues sechsstellige Passwort ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal das sechsstellige Passwort eingeben.

Falls alle Eingaben richtig sind, wird das neue Passwort sofort übernommen.

Hinweis: Sollten Sie Ihr Passwort vergessen haben, können Sie das Super-Passwort verwenden, um ein neues Passwort zu vergeben. Super Passwort: 8 8 8 8 8 8

Auslieferzustand wiederherstellen

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, indem Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein.

Sie die

Deutsch

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch den Suchlauf erneut durchführen.

Information

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

Verlauf

Diese Einstellung verändert die Funktion der RECALL-Taste. Ist die Funktion "Verlauf" ausgeschaltet, wechselt das Receiver beim Drücken der Taste RECALL zurück zum zuletzt angeschauten Fernsehsender. Ist "Verlauf" eingeschaltet, wird nach dem Druck auf die Taste RECALL eine Liste der Fernsehsender angezeigt, die Sie zuletzt angesehen haben.

Software Update

USB Upgrade

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Update-Anleitung bereitgestellt. Installieren Sie bitte nur die passende Xoro-Firmware. Die Installation falscher Firmware kann zum Verlust der Gewährleistungsansprüche führen und das Gerät unbrauchbar machen.

HRS 8530 ED 35

Einstellungen

System

SAT Upgrade (In einigen Regionen nicht verfügbar)

Der HRS 8530 kann aktuelle Firmware auch über den Satelliten ASTRA 19.2° herunterladen. Dieser Vorgang ist für Sie kostenlos. Wählen Sie dazu die Funktion "SAT Upgrade" aus. Die zum Zeitpunkt der Produktion korrekten Daten für den Softwaredownload (Transponder, Frequenz) sind voreingestellt. Starten Sie den Updatevorgang mit der Taste OK.

Das herunterladen der Firmware kann, auch abhängig von den Empfangsbedingungen, 30 bis

Deutsch

180min dauern. Schalten Sie den Receiver währenddessen nicht aus und drücken Sie keine Taste. Beachten Sie die Hinweise auf dem Bildschirm.

Aktuelle Informationen zu Firmwareupdates erhalten Sie auf www.xoro.de oder durch den XoroKundendienst (siehe Seite 7, 39)

Xoro Update-Transponder (Stand 27.09.2011)

Satellit: 019.2E Ku_ASTRA1H,1KR,1L Transponder: 23 Freq: 12148 Symbolrate: 27500

Polarität: H

USB

USB Media Player

Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 25).

Foto-Einstellun

Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden.

Dia-Dauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Dia Show angezeigt wird.

Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden

x Beibehalten (Bilder werden unverzerrt dargestellt) x Verwerfen (Bilder werden an den Bildschirm angepasst,

DE 36 HRS 8530

gen

dabei kann es jedoch zu Verzerrungen kommen)

Einstellungen

USB

Untertitel Einstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung der externen Untertitel. Die Optionen dazu sind:

Untertitelgröße

Bestimmt die Schriftgröße von Untertiteln im Media Player.

Untertitelhintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media Player angezeigt werden.

Untertitelzeichenfarbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

Formate

Folgende Untertitelformate für externe Untertiteldateien werden unterstützt:

x Micro DVD mit der Endung SUB x Subrip mit der Endung SRT x Sami mit der Endung SMI

Bitte beachten Sie auf die Notation der Untertiteldatei. Untertitel und Film müssen den gleichen Namen haben, wie z.B.:

x Film.avi x Film.srt

Sie können auch zwei Sprachen verwenden. Die Notation dazu lautet:

x Film.avi x Film.ger.srt x Film.eng.srt

Sollten einige Schriftzeichen nicht korrekt dargestellt werden, speichern Sie bitte Ihre Untertiteldatei im Format "Unicode" erneut ab.

PVR Einstellungen

Deutsch

Aufnahmegerät

Dieses Menü zeigt Informationen (Größe und Dateisystem) über das angeschlossene USB-Gerät an. Sollte das USB Massenspeichergerät über mehrere Partitionen verfügen, können Sie mit der Tasten Ż/Ź zwischen den Verfügbaren Partitionen wählen. Drücken Sie die Taste OK, um die gewählte Partition für die Aufnahme zu bestimmen.

Die Einstellungen TMS Speicher legt fest, wie viel Speicherplatz max. von der Time Shift Funktion belegt wird.

HRS 8530 DE 37

Einstellungen

USB

Formatieren

x Wählen Sie in der Zeile "Formatieren" das USB-Gerät bzw. die Partition aus, die Sie forma-

tieren wollen

x Wählen Sie in der Zeile "Dateisystem" das gewünschte Dateisystem aus. x Wechseln Sie zurück in die Zeile "Formatieren", bestätigen Sie Ihre Auswahl und die folgen-

Deutsch

de Sicherheitsabfrage mit OK.

Achtung

Beim Formatieren d.h. erstellen eines Dateisystems werden alle Dateien und Verzeichnisse ge-

löscht, die sich auf dem USB Speichergerät befinden. Formatieren Sie keine Datenträger, auf

denen noch wichtige Dateien gespeichert sind!

Hinweis:

Das Dateisystem FAT32 ist mit nahezu allen Computern und Geräten der Unterhaltungselektronik kompatibel. Jedoch ist die max. Dateigröße auf 4GB beschränkt. Datenträger die größer als 32GB sind, werden ineffizient durch FAT32 genutzt.

NTFS kann von einigen Betriebssystem und Geräten der Unterhaltungselektronik nicht gelesen werden. Bei NTFS sind Dateien über 4GB möglich.

DE 38 HRS 8530

Problembehandlung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/MAS:

x Tel.: 040 77 11 09 17 x Fax: 040 76 73 35 15 x Internet: www.xoro.de/service

Symptom Ursache und Lösung

Kein Empfang / Bildstörungen mit starken Mosaiken oder Artefakten / Eingefrorene Bilder

Kein Bild / kein farbiges Bild

Fernbedienung arbeitet nicht

Kein Ton

Falsche Sprache: Ton oder Untertitel

Keine Aufnahme oder schlechte Aufnahme

USB Gerät wird nicht erkannt

x Richten Sie die Satellitenschüssel richtig aus x Wählen Sie einen Satelliten aus, den Sie empfangen können x Achten Sie auf die Parameter bei der Satelliteneinstellungen x Wiederholen Sie den Suchlauf. x Lassen Sie Ihre Antennenanlage von einem Fachmann über-

prüfen

x Beachten Sie die Hinweise auf Seite 4, 14 und Seite 17. x Überprüfen Sie die Verbindung zum TV Fernsehgerät. x Überprüfen Sie die Videoeinstellungen (Seite 32, V-

FORMAT-Taste Seite 12).

x TV Programm ist verschlüsselt x Wechseln Sie die Batterien. x Benutzen Sie die Fernbedienung in der spezifizierten Reich-

weite (max. 5 Meter und 30 °)

x Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsen-

sor.

x Schalten Sie die Stummschaltung ab (MUTE Taste) x Erhöhen Sie vorsichtig die Lautstärke (VOL +) x Überprüfen Sie die Verbindung zum TV oder externen Ver-

stärker.

x Beachten Sie Seite 34 für die Einstellungen zum digitalen

Tonausgang S/PDIF.

x Drücken Sie die LANG Taste, um aus verfügbaren Tonspu-

ren zu wählen.

x Drücken Sie die SUBTITLE Taste, um verfügbare Untertitel

zu wählen.

x Kein USB-Speicher angeschlossen x Kein freier Speicherplatz auf dem Medium vorhanden x USB-Gerät ist zu langsam x Bitte beachten Sie die Hinweise auf Seite 15, USB Anschluss

Deutsch

Gerät zeigt die Falsche Uhrzeit

Der Receiver geht nach 3 Stunden aus.

Bild ist zu klein oder verzerrt

x Bitte beachten Sie die Hinweise auf Seite 33, Zeitzonenein-

stellung

x Siehe Seite 33, Einstellung EuP Auto-Stand By

x Siehe Seite 32, 22 , Seitenverhältnis, ASPECT-Taste

HRS 8530 DE 39

Spezifikationen

Allgemein Spannung Wechselspannung 220-240V, 50/60Hz Verbrauch <25W* (Betrieb) / < 1W (Stand By) Größe 168 x 38 x 95mm

Empfänger Frequenz 950 - 2150MHz Impedanz 75Ohm

Deutsch

Modulation QPSK 8PSK Symbolrate 2 - 45Mbps

Video Decoder Standards MPEG4 AVC/H.264 HP@L4/MPEG 2 MP@HL Seitenverhältnis 4:3/16:9 Auflösung bis zu 1920x1080p

Audio Decoder Standards ISO/IEC 11172 Layer I & II, AC3, E-AC3 Sampling Frequenz 32, 44.1 & 48kHz

Anschlüsse Video HDMI, SCART (FBAS/RGB) Audio S/PDIF (Coaxial) Antenne Buchse für F-Stecker IEC 169-2 Daten USB 2.0 High Speed

Media Player Speichergeräte USB Massenspeichergeräte mit FAT32/NTFS Container AVI, MKV, TS, MPG, MP4, TRP, MOV Video Codecs (1080p) MPEG1, MPEG2, MPEG4 (SP/ASP/H264) Audio Codecs MPEG, MP3, AC3, AAC

Betriebsbedingungen Umgebungstemperatur 0 - 40° C Feuchtigkeit 5 - 90% (non condensing)

* Abhängig vom Energiebedarf der Angeschlossenen USB-Geräte und Antennenanlage

Irrtum und technische Änderungen vorbehalten.

DE 40 HRS 8530

Gewährleistungsbedingungen

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt.

Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde. Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batterieauslauf, Fälschung. Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Deutsch

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG Pollhornbogen 19 21107 Hamburg

Kundendienst e-mail: support@ersservice.de Hotline: +49 (0) 40 - 77 11 09 - 17 Fax: +49 (0) 40 - 76 73 35 –15

HRS 8530 DE 41

DVB-S2 Receiver

HRS 8530

User’s Manual

Table of Contents

Safety information

Contact of the service

Notes

Recycling Information Accessoires Features

Control Elements

Front Panel Rear Panel

Remote Control

Insert battery and operation Buttons

Connection

Connecting to the TV Connection to satellite dish connection to a Hi-Fi system Connecting to USB storage

Initial Installation

Initial Installation Dish Setup-preparation Dish Setup-Procedure Dish Setup-explanation of the parameters Channel Search

Daily Use

Switch Channel Channel List Favourite Subtitles Audio settings of TV programs Teletext Mute Change Volume Information Aspect Ratio EPG Timer Programming on EPG

5 8

9 9 10 10

11 11 11

12 12 13

14 14 15 15 15

16 16 17 18 19 20

21 21 21 21 21 22 22 22 22 22 22 23 23

English

HRS 8530 3

Table of Contents

Recorder (optional)

Recording Record programming Recording List Rename recorded files Delete recorded files

USB Media Player

Supported file formats Supported Media Photos

English

Music Movie Supported Formats

Settings

Main Menu Program Picture Channel Search Time Option System USB

Troubleshooting

Specifications

Warranty

24 24 24 24 24 24

25 25 25 26 27 27 29

30 30 30 32 33 33 34 35 36

4 HRS 8530

SAFETY INFORMATION

The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user of the presence of un-insulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1)THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED. INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.

User Manual

1. All the safety and operating instructions should be read before the product is operated.

2. Retain Instructions - The safety and operating instructions should be retained for future reference.

3. All operating and use instructions should be followed.

Satellite dish

English

XORO HRS8530 is designed for the connection to a regular satellite dish.

x Please have the satellite dish installed by a technician to insure a perfect function and avoid

damage.

x The Satellite dish will have to be grounded. x If the dish fails to take the precise position, it will cause signal disturbance or other problems.

Please have the antenna measured by a technician.

x Please employ high quality antenna cable. x If the LNB is too old, it might not be suitable for receiving current satellite program. Please

choose a LNB which fits all programs. (These LNBs bear often the label “Digital” or “Universal”).

Please get informed of the correct dish position and program list from the web page of the satellite operators or from specialized stores.

HRS 8530 5

SAFETY INFORMATION

Power Supply

1. Never touch the plug with wet hands.

2. Do not stand vases etc. on the appliance. Water could seep into the appliance.

3. Keep the appliance away from rain and any moisture.

4. If you want to pull the plug out of the plug socket, always pull directly on the plug. Never pull on the cable as it could tear.

5. Make sure that the power cable is not bent, caught or run over and that it does not come into contact with heat sources.

6. Make sure that the power cable is not wound around the device while in operation.

7. Never place the machine on the power cable while it is being oper-

English

ated.

8. Only use extension cables that are designed for the power consumption level of the machine.

9. Only operate the machine if the electrical voltage stated on the type plate beneath the machine agrees with the voltage on your plug socket. The wrong voltage can destroy the machine.

10. Do not open

11. Pull out the mains plug if the appliance is not to be used over a longer period of time.

12. Take care that nobody can trip over the power supply cable.

the appliance.

USB port

1. Due to legal requirements of CE-conformity, the customer is asked to only connect USBSticks to the USB port.

Please refer to further details on USB on the page 15.

6 HRS 8530

SAFETY INFORMATION

Position

1. Do not connect accessories on the player which are not defined by the manufacture.

2. Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may fall, causing serious injury to a child or adult, and serious damage to the product. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the product. Any mounting of the product should follow the manufacturer's instructions, and should use a mounting accessory recommended by the manufacturer.

3. A product and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the product and cart combination to overturn.

4. The device is able to show a still image on the TV screen or monitor over an unlimited period of time. This can cause damage to the screen. It is therefor saver. Or switch the player off, if the device is not in use.

5. Do not uses the device permanent in the 4:3 mode. This can cause damage to the TV screen.

6. Do not increase the volume when the player is just playing very quiet sections. This cold damage the speaker if very loud passages starts all of a sudden after the quiet section.

7. Switch the player off by the Off/On switch if it is not going to used for a longer period of time.

8. Disconnect the main plug during thunderstorms.

9. Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation of the product and to protect it from overheating, and these openings must not be blocked or covered.

10. The openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface.

11. This product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or th manufacturer's instructions have been adhered to.

12. Protect the device against weather influences, moistures and high temperature.

13. Never spill liquid of any kind on the product.

14. Do not expose the device and the remote control to direct sunlight.

e advisable to activate the screen

English

Operation

1. Reception of digital broadcast in SD or HD by satellite.

2. Recording DVB-S on USB storage and play back the recorded files from USB storage.

3. Time Shift function with a connected USB storage

4. Playback of supported video, audio and picture files from USB storage.

The device is designed for private household.

Dolby

Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories.

HRS 8530 7

SAFETY INFORMATION

Defect

1. Servicing - Do not attempt to service this product yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Please turn to qualified service personnel.

2. Damage Requiring Service - Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions: a. When the power-supply cord or plug is damaged. b. If liquid has been spilled, or objects have fallen into the product. c. If the product has been exposed to rain or water. d. If the product does not operate normally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjust-

English

ment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal operation. e. If the product has been dropped or damaged in any way, and

3. When the product exhibits a distinct change in performance this indicates a need for service.

4. When replacement parts are required, parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.

5. Nicotine can damage the electronic components. In case of service regarding too much nicotine, than the warranty/guarantee expired.

Contact of the XORO customer service:

Per Telefon: 040 - 77 11 09 17 (Mo-Fr, 9.00 - 18.00) Per eMail:support@ersservice.de Per Fax: 040 - 76 73 35 15

be sure the service technician has used replacement

ERS GmbH Elektronik Repair Service Pollhornbogen 19 21107 Hamburg Germany

It is our pleasure to help you in case of questions on utilisation or functional problems . Please also take note of the trouble shooting at the end of this manual.

8 HRS 8530

Notes

Recycling Information

Recycling of electronic devices

This product is designed and manufactured with high quality materials and components which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household waste. Please, dispose of this equipment at your local community waste collection/recycling centre. In the European Union there are separate collection systems for used electrical and electronic product. Please, help us to conserve the environment we live in!

Recycling of paper and carton

The material recycling symbol on the carton and user manual denotes that they are recyclable. Dispose them not with the normal household waste.

Recycling of plastic parts

The material recycling symbol on the plastic parts denotes that they are recyclable. Dispose them not with the normal household waste.

Green Dot

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the ”Society for Waste Prevention and Secondary Resource Generation”.

English

Batteries

Every consumer is legally obliged to dispose the used batteries at the local collection centres or stores for an environmentally sound disposal. Please do not dispose the used batteries in house hold waste.

HRS 8530 9

Accessoires

Notes

Please make sure that the following accessories are included:

Notes:

x Please employ only the original accessories. x Shall any item be damaged or missing, please contact directly the shop where you bought

this product.

x HRS 8530 x Remote Control x User Manual

English

Features

x High Definition DVB-S2 Receiver x HDMI Port x SCART output x Electronic program guide (EPG) and videotext x USB 2.0 High Speed connection x PVR Ready - records DVB-S broadcast on USB storage x Time Shift Function with a connected USB storage x Playback of video, audio and picture files Digital audio out by Coaxial

10 HRS 8530

CONTROL ELEMENTS

Front Panel

1 2 3 4 5 6

1. USB 2.0 port

2. IR receiver

3. LED display: showing the program number with the power on

4. To previous channel (CH-)

5. To next channel (CH+)

6. Power button

Rear Panel

English

1 2 3 4 65

1. Loop Out Aerial output

2. Aerial Input

3. Digital audio output (S/PDIF coaxial )

4. HDMI output

5. SCART output

6. Power input

HRS 8530 11

Remote Control

Insert batteries and operation radius

x Insert the battery (type AAA) into the receptacle of the remote. x Close the battery cover

English

x For the best results, aim the remote towards at the player. Stay within 5 meter and angles of

60 degrees or less.

x Remove battery during storage or when you are not using the device for a long time.

Notes:

1. Remove and exchange old batteries. Leaking out battery acid can damage your health and the remote control.

2. Clean leaking out battery acid with a cloth

3. In case of skin contact immediately wash the affected area.

4. Please contact a medic after swallowing the battery or battery acid immediately

5. Seek medical advice if battery acid has been swallowed. In case of contact with your eyes wash out the eyes and seek medical advice.

12 HRS 8530

Buttons

Remote Control

Buttons of the remote control Part I

Power (on/off) SUB-T (subtitle) LANG( change sound track) MUTE (sound on/off) EPG GOTO (start play back from a certain point defined

by time) PAGE+/-(page up/down) TTX (videotext) Repeat

Part 2

Menu (to access main menu) CH+/CH-(change channel, select menu up/down) EXIT (quit menu, to the higher menu)

VOL+/VOL-(change volume, select menu right/left) FAV (to access favorite list) TV/RADIO ( switch between TV and Radio) OK (confirming selection, to access program list)

Part 3

Numerical buttons (0-9) RECALL (to previous program or higher directory) INFO (to access information page)

Part 4

(start play back)

|| (Pause, start Time-Shift )

Ŷ (Stopp playback, access Media player) Ɣ (recording)

PVR (display recorded files, red button)

V-FORMAT (change HDMI solution , green button) ASPECT (change aspect ratio, yellow button) TIMER (display timer list, blue button)

Notes:

Some buttons function only as described above in the corresponding mode. For example: the GOTO button and the Repeat button function only in media player mode. Please take note of further descriptions in the manual and the notice on the screen.

(fast rewind/fast forward)

I (previous/next file)

English

HRS 8530 31

Connection

Connecting to the TV

General information

x Assure that the device is

switched off and unplugged.

x Read the manual of your

TV and attend to the safety instructions.

x Connect the power cable

at last with a electronic socket.

English

The HRS8530 could be connected either through HDMI or scart to TV. Please connect the receiver through HDMI if possible. The TV could only display the signal in high definition quality through HDMI out put.

HDMI:

SCART:

Notes:

x The HRS8530 is designed for TV with 16:9 as aspect ratio. Please refer to the page 32 how

x Please employ high quality cables. Low quality cables ( especially up 1,5 m length) might

14 HRS 8530

Connect the HDMI output of HRS8530 to a free HDMI input of the TV. Please read the manual of your TV to select the HDMI input. Generally the TV does not switch automatically to the HDMI input upon connection. A HDMI cable is necessary for this connection. It is not included in the delivery of the receiver.

Connect the TV SCART output of HRS8530 to a free SCART input of the TV. Please read the manual of your TV to select the SCART input. Generally the TV does not switch automatically to the SCART input upon connection. A SCART cable is necessary for this connection. It is not included in the delivery of the receiver.

to set a TV with aspect ratio 4:3 to fit the receiver. It is also described there how to change the HDMI resolution and signal type under the SCART connection.

cause picture failure or make an image transmission impossible. Poorly shielded cables might result in “double image” or disturbing sound.

Connection

Connection to satellite dish

Connect the cable of your satellite dish to the Antenna input LNB IN of the HRS8530.

Notes:

x Screw the so-called F plug together with the LNB IN. x Please make sure to avoid short circuit at the F plug. x Employ only high quality antenna cables . Low quality antenna cables might cause distur-

bance You can connect further satellite receivers onto the LNB out. We recommend it only to technically experienced users, for the receivers connected this way affect each other and do not share the complete program accessable to both receives.

connection to a Hi- Fi system

A coaxial cable is necessary for the S/PDIF signals for the digital connection to a Hi-Fi system. This cable is not included in the delivery of this receiver. Connect the S/PDIF out put with the S/PDIF input of your Hi– Fi system. Please refer to the manual of the Hi-Fi system to select the audio input. Notes: The HRS8530 could out put digital signals in PCM-(stereo) or AC3– Bitstream (Dolby Digital). If your Hi-Fi system provides no sound for programs with Dolby Digital sound track, please refer to page 34 to change the out put format of the S/P DIF out put.

Connecting to USB storage

The USB port is on the front side of the HRS8530. It takes the receiver under circumstances some time to recognize the USB and get ready for further operation. Please remove the USB storage only after all recording or playback processes are completed.

Following USB devices will be su

x USB storage x Max. capacity 320 GB x File system: FAT 16, FAT32, NTFS

Notes: x There are a variety of USB storages on the markt. Not all of them conform the specification of

USB storage. If your USB storage could not be read by HRS8530, please try another USB

storage. x If a USB device could not be read any more, please carry out a data storage medium analysis

with your computer or format the storage again. x USB storages requiring higher electric current than 500mA (0,5A) do not conform the specifi-

cation of USB storage. These USB storages could possibly not work smoothly together with

HRS8530. x USB Storage up to 320GB will be supported. USB storage of larger capacity could also be

used. However the capatability of these USB storages with HRS8530 could not be guaran-

teed.

x Please always save all data on the USB before connection to the HRS8530. x A sufficient writing– and re

programs or use the Time-Shift function. In case of problems in recording or Time-Shift,

please try a USB storage of higher writing– and reading speed.

pported:

ading speed of the USB storage is necessary for recording HD

English

HRS 8530 51

Initial Installation

The XORO installation menu will be displayed by initial operation of the HRS8530. This menu contains four options:

OSD Language

2. Country

3. Channel search

4. Load the pre-inst.

Navigate with the arrow keys CH+ and CH– to high light the option and make the selection with the VOL– and VOL+ buttons.

English

OSD Language

Choose the menu language.

Country

Select the country where you use the HRS8530

Channel Search

Please select “Channel Search/Satellite Setting” to define further parameters for a scanning, if your

satellite receiving system fulfill following criteria:

x System with rotatable antenna x System with more than one antenna or LNB (DiSEqC) x System with nonstandard components

Most of the customers could complete the installation by selecting “load the pre-inst.”.

Load the Pre-inst.

A program list of the satellite ASTRA 19.2° is saved in the factory firmware. German TV programs top this list.

In most cases, the installation is completed with loading the program list.

Select the OSD language and country and decide

whether to load the pre installed program list.

Press OK to confirm. x The first TV program will be shown on the

screen after loading the pre programmed list. If there is no TV program to be seen, please check the cable connection, Antenna Set up and carry out the channel scanning.

If you have chosen not to take the pre installed list, there appears a “Dish Setup” menu on the screen.

For the case there appears no “Installation Guide” menu after connection and power on, please read the page 35 to reset the device.

16 HRS 8530

Initial Installation

Dish Setup-preparation

Preparation:

You will have to be informed of following points to make a successful channel scanning.

Towards which sagellite does your

antenna orient?

x If you have more than one antenna or one

antenna with more than one LNB, you will

have to know which type of switch

(Toneburst or DISEqC) is employed and

to which port is each Antenna LNB con-

nected. x For a Unicable/SCR EN50494, you will

have to know which IF-Channel is avail-

able and its corresponding Frequency. Please ask the installer, if any of the parameter is not known. If you live in a rental house or apartment, please ask the renter.

Example:

The most satellite antennas orient satellite AS-TRAS 19.2° and have a “universal” or “Digital” LNB. We recommend the pre installed list in the case.

If you would not like to use the pre programmed list, the common setup for ASTRA 19.2° is as following: Satellite: 019.2E Astra 1H. LNB T

ype: 09750/10/600 LNB voltage: 13/18V 22KHz: AUTO Tonebust: None DiSEqC 1.0/1.1: None Motor: None

English

HRS 8530 71

Initial Installation

Dish Setup-Procedure

On the left side of the screen there is a list of satellites for which HRS8530 is pre programmed. Settings of the chosen satellite is displayed on the right side.

English

Process:

x Select the first satellite to be set up with CH+/CH- x Press the OK button. The chosen satellite is marked with a hook, comfirming this satellite will

be considered in the coming channel scan.

x Press the button VOL+ to access to right side. x Select the option with CH+/- and change the parameter with VOL+/- x Press Menu after defining all parameters for this satellite to get back to the left side. x If your satellite system can receive signals from a number of satellites, select a further satel-

lite with CH+/-. Press OK and define the parameter on the right side.

x Repeat this procedure for all satellites availabe for your receiver.

Notes:

x

After a correct setting, an approximate value of the signal qualty will be shown on the lower part of the menu. If a satellite is missing on the list, press the RED button. A dialogue winter appears, input the

x

value for longitude, East/West and frequency, and choose “Blind Scan” in the coming channel scan. If you add a satellite to the list, there will be no display of the signal quality for this satellite, in spite of correct setting. Signal quality could only be displayed for satellites with pre installed transponder lists.

x

Press GOTO to display the Transponder of the chosen satellite. Add new transponder with the RED button and mark the transponder for channel scan with OK.

18 HRS 8530

Initial Installation

Dish Setup-explanation of the parameters

LNB Typ: define the oscillator frequency for your LNB . Please take the correct value from the-

manual of your LNB (standard:09750/10600) If you have a Unicalbe/SCR EN50494, select LNB type Unicable (A oder B, A is generally the correct choice by a Unicable system for satellite reception). Choose a free channel (IF channel) and the corresponding frequency. Please refer to the manual of your Univable system. Ask your renter for the free channel, if the connection is provided in the rental house.

LNB Voltage: This parameter defines the voltage of the antenna, this voltage decides signal from horizontal changed in very rare cases. A false setting will result in missing program or no signal reception at all. (standard:13/18V)

22KHz: The receiver can switch the LNB with 22 KHz signals for the reception of another frequency band. The setting will only have to be changed in very rare cases. A false setting will result in missing program or no signal reception at all. (standard: Auto)

Toneburst: Tone burst switcher has two input ports, enabling the connection of 2 antennas or LNB to the receiver. If you have a To tions (A or B) for the satellite chosen on the left side.

DiSEqC: DiSEqC switcher has up to 16 input ports enabling the connection of multiple antennas or LNB to the receiver. If you have a DiSEqC switcher, you will have to select one of connections for the satellite chosen on the left side. Please check which version (1.0, 1.1) could be supported in the manual of your switcher.

Motor: Rotatable Antennas require extended configurations. We recommend professional installat windows with the RED and the GREEN button.

or vertical polarized transponder will be received. The setting will only have to be

ne burst switcher, you will have to select one of the both connec-

ion from a technician. Please set up according to your antenna. You can open further set up

English

After the set up has been done for all reachable satellites, please press the menu for channel scan.

HRS 8530 91

BLUE button to open the

Initial Installation

Channel Search

There appears a window showing “Channel Search” upon pressing the BLUE button on the menu of the Satellite Setting. On this Window you can make three entries to affect the scan result.

Search Mode:

x Standard: The receiver scans channels according to a pre programmed list. This search proc-

ess goes quickly but without being able to find programs on new transponders.

x Blind search: The receiver scans every possible frequency. It takes a little bit more time than

standard scan. However it is possible to find programs from unknown transponders.

x Network: The receiver scans channels according to a pre programmed list. The frequency of

a new transponder could be found out through analysis of the known transponders. The scan

English

process is shorter than “blind scan”, but there might be possibly missing programs.

Please employ “Blind Scan”. It takes a little bit longer, but will result in a comple If you have added a new s there is no transponder list available for the newly added satellite. There is no “Blind scan” option in case of UniCable system.

Encrypted:

All programs: both free and encrypted programs (Pay TV)

x

will be added to the program list during the channel scan.

x

FTA (free): The channel scan saves only free programs.

atellite on the menu of Satellite Setting, please employ “Blind scan”, for

te program list.

The XORO HRS8530 can not decrypt Pay-TV programs. Please select “FTA” (free programs), so that you will get a shorter program list and save some time in sorting the programs.

Service Type:

x All: The channel scan saves both TV and

Radio programs.

x DTV: The channel scan saves only TV

programs.

x Radio: The channel scan saves only Radio

program.

Press the OK button to start the Channel scan.

After the channel scan is completed, live picture of the first found screen.

20 HRS 8530

channel will be shown on the

Daily Use

Important keys and their functions

Switch Channel

To switch program please press the CH+/CH- buttons or input the number of the wished program with the

numerical buttons 0-9 on the remote control.

Channel List

Access the Channel List by pressing OK

Ÿ/ź Next/previous program OK Activating the chosen

program PAGE+/- Next/previous page TV/Radio switch between Radio– and TV chan

nel list RED Button search a channel after the name GOTO Choose a satellite/show all

programs EXIT Exit the program list

Favourite

If you have defined favourite groups, you can access this list by pressing the FAV button. The operation on the favourite list is as following:

FAV display favourite list

Ż/Ź Next/previous favourite list Ÿ/ź Next/previous program

OK Starting the chosen TV program EXIT Exit favourites list

Subtitles

Press SUB-T to enable subtitles. Select a language for the sub- title with Ÿ/ź and confirm it with OK. If the program contains no subtitle, there will be only one option: OUT. To quit the “Subtitle language”, press EXIT.

English

HRS 8530 12

Daily Use

Important keys and their functions

Audio settings of TV programs

Access the audio settings by pressing LANG. Select a language and a audio track with Ÿ/ź. To confirm, press

OK.

Press EXIT to exit this menu.

Teletext

The teletext is activated via the TTX

English

button. You may use the numerical buttons

0-9 on the remote control for a direct entry of the wished page. To quit the teletext page press EXIT.

Mute

Press the MUTE button to switch off the tone. Press the MUTE button once more, the tone will be turned on again.

Change Volume

To increase or decrease the volume press the Ż/Ź(VOL+/VOL-) button.

If you output Dolby Digital or other surround sound formats as Bitstream through HDMI, the volume is not regulated by the receiver. Volume of the SPDIF (Coaxial) out put could not be changed with the VOL-/VOL+ buttons.

Information

You will have the access to various of information by pressing the INFO button once or a multiple of times.

Aspect Ratio

During a live program you may change the Aspect ratio without opening the main menu. Press the ASPECT button and the Aspect Ratio will be changed with each pressing. (See also Page 32)

22 HRS 8530

Daily Use

Important keys and their functions

EPG

Press the EPG button to display the program guide.

OK the marked program will be taken over in

the Timer programming

INFO display the Timer list

Ÿ/ź select a TV program Ż/Ź switch program

EXIT quit EPG

Timer Programming on EPG

Select the program to be recorded with the Ÿ/ź buttons and press OK. The program number, time of begin and end will be taken over in the window “Timer New”.

Further settings on this window are Repeat and Mode. The option Repeat defines whether the program will be recorded once or regularly. The option Mode will have to be set for recording as RECORD. Press OK to save the setting. The programmed broadcast appears now on the timer list. Press EXIT to close a dialogue window. Press EXIT repeatedly to quit EPG window.

English

Notes:

x Please do not forget to connect a USB storage (see page 15) x Option Mode: Select RECORD to record a program on the USB storage. Select VIEW to

have the receiver switched on at a given time without recording the program on USB.

HRS 8530 32

Recorder (optional)

Immediate recording and Timer programming, Recording list

Recording

If you want to record the current TV program simply and quickly, first connect a USB memory to the USB port and then press the Ɣ button. Press the Ɣ button once more to define the concluding time of the recording. You can stop the recording by pressing the Ŷ button. Confirm the safety query with the OK button.

Record programming

You can programme a recording during the live broadcast. Press the BLUE button to display the Timer list. Press the RED button to display the setting window for the new Timer. Please refer to the

English

setting details on Page 23.

Recording List

Press the PVR button to show all recorded broadcasts.

Ÿ/ź Next/previous recorded file

OK playback the chosen recorded file in

RED Switch full screen/preview GREEN Rename the recorded file YELLOW Delete the recorded file

Playback

ŹŹ fast forward ŻŻ fast rewind

II Pause, press again to resume playback EXIT/STOP stop the playback, switch to the recording list

Rename recorded files

Choose a recorded file from the list to be renamed and press the GREEN button. An OSD keyboard appears on the screen. Choose letters for the new name with the navigation buttons and confirm each letter with the OK button. After entry of the complete name, navigate to the OK field and press the OK button.

Delete recorded files

Choose a recorded file from the list to be deleted and and press YELLOW. Now the recording is marked with a checkmark and press t

24 HRS 8530

preview window

he OK button. Confirm the safety query with the OK button.

USB Media Player

The USB media player plays back movie, photos, and music files. There are two ways of accessing the media player.

x Open the main menu with the MENU button. Press Ż/Ź repeatedly until USB menu is

shown on the screen. Press Ÿ/ź to choose Multimedia and confirm with OK.

x Press the STOP button during live broadcast.

The media play is started. You have these four options:

x Music x Photo x Movie x PVR

Supported file formats

Pictures (JPEG, BMP), Music (MP3, WMA) or video files (MPEG-1, MPEG-2, MPEG-4) and more.

English

Supported Media

The USB port supports a set of different sizes of flash drives. Use a USB flash drive with a minimum of 8 GB for recording. Smaller media’s are maybe too slow for recording or Time shift.

Note

Due to the legal requirements of CE-conformity, the customer is asked to only connect USBSticks to the USB port.

If you want to play music, videos or pictures von USB media connect the USB media, press MENU and choose USB with Ż/Ź. Enter the USB menu with OK.

Now choose Multimedia with Ÿ/ź and enter with OK.

HRS 8530 52

USB Media Player

Photos

After initialising the USB media the directory structure is shown. Choose the directory with Ÿ/ź and enter with OK. If there are pictures in this directory, they are listed in the file browser and the preview of the first picture is shown on the right. Ÿ/ź Next/Previous folder or file

OK display a photo or open a folder Play (Ź) Start slide show (all pictures in the

RECALL go to higher directory GOTO Show pictures in small previews EXIT back to multimedia menu

English

Preview Window

Ÿ/ź Next/Previous picture Ż/Ź Next/Previous picture

OK Start Slide show EXIT quit the preview window

Display Photos

Start the slide show with PLAY or OK. The slide show will proceed according to the settings in the USB menu.

>>| Next picture |<< Previous picture RED Zoom picture Green Rota

YELLOW Rotate picture 90° in clockwise direction INFO Show information of the picture like file name, resolution and file size RECALL Exit photo display EXIT Exit photo display

directory)

te picture 90° in counter clock

wise direction

Music playback during the photo display

It is possible to play music while browsing in the pictures. Choose a music file before you go to the picture browser.

Supported formats

The supported picture formats are:

JPEG Baseline up to 15360 x 8640 / Progressive up to 1024 x 768 pixels BMP Up to 9600 x 6400 pixels PNG Up to 9600 x 6400 pixels

Notes: Displaying photos in the maximal resolution might take much time.

26 HRS 8530

USB Media Player

Music

After initialising the USB media the directory structure is shown. Choose the directory with Ÿ/ź and enter with OK.

If there are music files in this directory, they are listed in the file browser.

OK / PLAY Playback a music file STOP Stop the playback ŹŹ| Next track |ŻŻ Previous track || Pause

Ÿ/ź choose a folder or a file

REPEAT Repeating single track or directory EXIT back to multimedia menu

Supported formats

Format: MP3, AAC, WMA Sampling Frequenz: 32 - 48 kHz (MP3) , 8 - 48 kHz (AAC, WMA) Bitrate: 32 bis 320 kb/s (MP3) , 24 bis 320 kb/s (AAC), 128 bis 320 kb/s (WMA)

Movie

Immediate recording and Timer programming, Recording list

English

Notes:

x The maximal resolution of the movie file is 1920 x 1080 pixel. x The file name should not contain more than 15 letters. x If a character is not recognized correctly (for example special characters), there appears at

the place of this character an underline “_”.

x Following video containers are supported: AVI, MKV, MP4, MPG, VOB, MOV etc.

Various codics are supported. They will have to be created according to the established stan dards. For MPEG-2 applies ISO/IEC13818 and for MPEG-4 applies ISO/IEC 14496. Other wise there might be error at the playback.

Please take note of the supported formats on Page 29.

There exist a variety of video codecs, audio codecs, video containers and PC programs generating

these files. it is possible that some video files are not supported.

HRS 8530 72

USB Media Player

Movies

After initialising the USB media, the directory structure is shown. Choose the directory with Ÿ/ź and enter with OK.

Ÿ/ź Next/Previous folder/file

OK Playback a file / Open a directory RED Full screen display RECALL to a higher directory EXIT back to multimedia menu

If you have selected a movie and started the playback with OK, the movie is shown in the preview window on the right. You can switch to full screen with RED. You can alternatively press PLAY to playback the movie directly in full screen .

English

OK Playback in preview window PLAY Playback in full screen RED Switch preview / full screen INFO Access information such as play back time/duration, file name, file size, reso

LANG Switch audio track SUB-T 1x display subtitle alternatives, 2x change MENU back to file browser (the movie continues in preview window) RECALL back to file browser (the movie continues in preview window) GOTO Jump to a certain (self defined) time ŻŻ / ŹŹ Fast forward/backward |ŻŻ Previous movie ŹŹ| Next movie || Pause STOP Stop the play back REPEAT Repeating modes (Single track or all files in a directory)

lution, picture frequency

subtitle setting

Resume play back

By some file formats the receiver can save the position where the previous play back is stopped. If the receiver has saved the position, there will appear by restart on the upper edge of the screen the alternatives: Continue/[EXIT]: break

x Continue: the play back starts from the saved position x [EXIT]:break: the play back starts from the very beginning of the file

You can choose one of the options with the Ÿ/ź buttons. Confirm the selection with OK.

28 HRS 8530

Supported Formats

Multimedia Player

Extention Container Video

mpg, mpeg MPG,

MPEG

Ts, trp, m2ts MPEG2-TS,

H264-TS

vob MPEG2-PS MPEG2 720x576/30P MP2,MP3,

mp4 AVI, MP4 MPEG4,

mkv MKV H.264,

divx, avi AVI

(1.0,2.0), DMF0,1,2

Codec

Mpeg 1,2 1920x 1080/30P MP2,MP3,

MPEG2, H.264

Divx 4.12, Divx 5.x, Divx 6, Xvid 1.00, Xvid 1.01, Xvid1.02, Xvid 1.03, Xvid 1.10beta 1/2, H.264

MPEG 1,2,4

MPEG2, MPEG4 Divx4, Divx 5, Divx 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10beta1/2 H.264

Maximal Resolution

1920x 1080/30P MP2,MP3,

1920x1080/30P MP3, AAC H264: Main Profile

1920x1080/30P MP2,MP3,

Audio Codec

AC3,LPCM

AC3,AAC

AC3,LPCM

AC3,AAC

Profile

Main

English

Main

and High Profile @Level 4.0 MPEG4: Simple Profile and Advanced Simple Profile @Level 5

H264: Main Profile and High Profile @ Level 4.0 MPEG4: Simple Profile and Advanced Simple Profile @Level 5

MPEG2: Main Profile MPEG4: Simple Profile and Advanced Simple Profile @Level 5

Notes: GMC will not be supported. Maximal picture frequency: 20 Mbit/sec. Aspect Ratio: 4/3, 16/9. Specifications subject to mistakes and changes.

HRS 8530 92

Main Menu

Press MENU for the main menu. The submenu are:

x Program x Picture x Channel Search x Time x Option x System x USB

English

Program

Notes:

The standard password is 000000. Program Edit

You can sort, edit, delete, rename the program and build favourite groups here.

Move the program with Ÿ/ź

x Select a program with Ÿ/ź to be moved x Press the RED button to mark the program x Choose a position for the marked program with Ÿ/

x Press OK to move the program to the chosen

place

Notes: You can mark multiple programs with the RED button.

Settings

Move the program through input of new program number

x Select a program with Ÿ/ź to be moved . x Press the RED button. x Input the new position with the numerical button 0-9. x Press ok to move the program to the given place.

Delete

x Choose a program to be deleted with Ÿ/ź . x Press BLUE. A security query appears. x Press OK to confirm deleting the program.

30 HRS 8530

Settings

Program

Lock channels

The receiver will ask for the password before display a locked program.

x Select a program with Ÿ/ź to be locked. x Press the YELLOW button. The chosen channel is highlighted with a lock symbol. x Press the YELLOW button again to unlock the channel.

Skip Channels

Programs maked with the Skip symbol will be skipped in channel switch with the CH+/- buttons. They could only be accessed through entry of program number with the numerical buttons 0-9.

x Select a program with Ÿ/ź to be “skipped”. x Press GREEN. The chosen channel is marked with “SKIP”. x Press GREEN again to withdraw.

Favourites

The receiver has four pre defined favourite groups (movie, news, sport, music). You can categorize a channel as any favourite group and a channel may belong to multiple groups.

x Select a program with Ÿ/ź to be categorized x Press FAV to access the favourite menu. x Select a favourite group with Ÿ/ź x Press OK. The channel is marked with a “Star” symbol.

You can choose mulitple favourite groups here. Power off at this time leaves the configuration

of favourite groups unsaved.

x Press EXIT once to close the Favourite window

Rename Channels

Choose a channel to be renamed with Ÿ/ź and press INFO. There appears a key board. Input letters of the new name with Ż/ŹŸ/ź confirm each letter with the OK button. After completion of the entry navigate to the OK field and confirm with the OK button.

English

Notes:

x To switch between TV and Radio, press the TV/Radio button. x Press GOTO to list programs of all satellites or one certain satellite. x Quit the Program edit menu with EXIT. The configuration will be saved.

HRS 8530 13

Settings

Programm

Sort Channels

This option sorts the channels on the channel list according to criteria as encryption, Frequency, etc.


The previous sort is replaced.

Aspect Ratio

This setting define the picture format of your TV and how the content with different Aspect Ratio be adapted for your TV. x Auto (for 16/9 TV. 4:3 or wide screen content will be full screen displayed with the picture

English

distorted. Further adaption will be done by the TV.)

x 4:3 Pan Scan (for 4:3 TV. Content with different Aspect Ratio will be possibly full-screen

displayed, without distortion but with information lost.)

x 4:3 Letterbox (for 4:3 TV. Content with differ-

ent Aspect Ratio will be displayed without distortion but with “black bar”.)

x 16:9 Pillar box ( for 16/9 TV, Content with

different Aspect Ratio will be displayed without distortion but with “black bar”.)

x 16:9 Pan scan (for 16/9 TV. 16/9 Broadcast

will be full-screen displayed without distortion. 4/3 Broadcast will be displayed without distortion but with the picture enlarged. This setting is especially suitable for 4/3 Letter box programs to reduce the “black bar”.)

You can switch among these alternatives with the

ASPEC button during live program.

Resolution

Define the HDMI output resolution

x 576i (PAL) / 480i (NTSC) x 576p (PAL) / 480p (NTSC) x 720p x 1080i x 1080p

Note:

Please note the manual of your TV and the correction resolution.

Colour system/V frequency

Define the colour system for the SCART output (PAL or NTSC) and frame rate for the HDMI output (50 Hz or 60 Hz).

Signal type (SCART)

You can define the signal type at the SCART port. Generally RGB offers th Please note the manual of your TV.

32 HRS 8530

e best picture quality.

Settings

Channel Search

Dish Setup

See page 17

Save/load channel list

With this option you can save the channel list on a USB (export) or load the channel list from the USB storage (import).

Import: The receiver lists all available data. Choose the file to be installed and confirm with

Export: Save the current program list on the USB storage. The file contains following name:

OK. The message “load Database successfully” shows that the program list has been

installed correctly.

HB_DATABASE_X_Y.DBM. „X“ suggests the month. „Y“ suggests the date.

Time

The receiver sets the time automatically, as soon as a satellite program is received. The Time Zone will have to be set correctly so that the receiver could calculate the local time properl

Time Zone setting Auto The receiver set the Time Zone

automatically

Manual You can define the Time Zone.

Time Zone

You can define the Time Zone as long as the Time Offset is given as “Manual”. For Germany it is MGZ+1, and it is MGZ+2 during the European Summer Time.

EuP Auto-Stand By

To save energy according the the EU Regulation (EuP), the receiver switches off after a certain time without user interaction (such as pressing the buttons etc.).

English

HRS 8530 33

Settings

Option

OSD / Subtitle Language

Define the OSD / subtitle language.

Note: Many broadcasts do not contain subtitle information.

Audio Language

Define the language to be spoken.

Digital Audio

You can define here the format of audio signals at SPDIF (COAX) and /or HDMI output.

English

PCM: Digital audio output (HDMI and SPDIF COAX) RAW HDMI OFF: If a broadcast or a vedio file contains a Dolby Digital sound track, the tone format will be outputted through SPDIF(COAX) . PCM stereo is still available through HDMI. RAW HDMI ON: If a broadcast or a vedio file contains a Dolby Digital sound track, the tone format will be outputted through SPDIF(COAX) and HDMI. If you get no tone, please choose either “PCM” or “RAW HDMI OFF”.

Attention: The receiver could only decode Dolby Digital surround sound and out put it as analogue or PCM stereo. Other surround sound could be outputted under circ though SPDIF or HDMI. In this case the analogue and PCM stereo tone are not available.

Please use the LANG button to choose the Dolby Digital Sound track of a program, if it is available. If you output the Dolby Digital or other surround sound formats as Bitstream (RAW) through HDMI, the receiver could not regulate the volume. The volume of the SPDIF (Coaxial) output could not be changed with the VOL-/VOL+ buttons.

umstances as Bitsteam (RAW)

34 HRS 8530

Settings

System

Parental Guidance

You can define here whether a program will only be displayed after a correct entry of the password. Note: Information on the age limit of a DVB program is not broadcasted in Germany.

Set Password

You can change your password here. At first you have to confirm the old password (standard 0 0 0 0 0

0). After confirming the old password type in the new password and repeat it. If all data was correct the new password is active.

Note: For the case the password is forgotten, you can use the super password to set a new password. Super Password: 8 8 8 8 8 8

Restore Factory Default

You can cancel all settings and changes by restoring the factory default. Choose this option and input the password. Note: All settings will be cancelled. You will have to go through the channel scan once more.

Information

Access information on software and hardware.

Recall List

You can change the function of the RECALL button. If “off” is given, the receiver displays the last program upon pressing the RECALL button. IF it is set “on”, a list of programs seen at last will be displayed upon pressing RECALL.

English

Software update USB upgrade

If an update is necessary, the update software and the update instruction are to be found on www.xoro.de. Please install only the suitable XORO firmware. Installation of a false firmware may make the receiver unusable and void your claim on warranty.

HRS 8530 53

Settings

System

SAT Upgrade (in some regions not availabe) The receiver can download the firmware from the Satellite ASTRA 19.2°. This update is free for you. Choose SAT Upgrade. The data for software downed (Transponder, Frequency) which are correct at the time of production are pre programmed. Start the upgrade with OK. The download takes 30-180 minuts. The duration varies according to receiving conditions. Please do not switch off the receiver and do not press any button. Please note the message on the screen.

New infomation on firmware update is available on www.xoro.de or at the XORO customer servcie (see page 8, 39)

Xoro Update-Transponder (Stand 27.09.2011)

English

Satellite: 019.2E Ku_ASTRA1H,1KR,1L Transponder: 23 Freq: 12148 Symbolrate: 27500 Polarity: H

USB

USB Media Player

Opens the multimedia Player (see page 25).

Photo Configure

Configure the playback and Slideshow of picture

files

Slide Time

Define the duration for every picture in the slide mode. Aspect Ratio

x Keep (display without distortion) x Discard (full screen display with distortion)

36 HRS 8530

Settings

USB

Subt

itle Set up

This setting concerns only the display of an external subtitle. The options are:

Subtitle Specific Define the size of subtitle in media player.

Subtitle Background Define the background of the subtitle in media player.

Subtitle Letters Define the colour of subtitle letters

Formats Supported formats of the external subtitles are as following:

x Micro DVD (SUB) x Subrip (SRT) x Sami (SMI)

Please note the notation of subtitles. Name of the subtitle and the movie will have to be the same. For example:

x Film.avi x Film.srt

It is also possible to use 2 languages:

x Movie.avi, x Movie.ger.srt x Movie.eng.srt

If a letter could not be displayed correctly, please save the subtitle file in format “Unicode” once more.

PVR Configure

Recording device This menu shows the information (size and file system) on the USB. If the USB storage has multiple

partition, you can choose a partition with Ż/Ź. Press OK to confirm. The TMS storage sets the maximal capacity to be used for Time Shift Function.

English

HRS 8530 73

Settings

USB

Format

Choose a USB storage or partition to be formatted at “Format”. Choose at “File System” the wished file system. Return to Format and confirm with OK.

Attention:

All files and directories will be lost during the formatting process. Please do not format a storage with important information.

English

Notes:

The file system FAT 32 is fast compatible with all computer and home entertainment products. However the maximal file size is limited to be 4GB. Data storage medium larger than 32 GB is used inefficiently by FAT 32. NTFS might not be recognized by some operating systems and home entertainment products. There is no limit of 4GB on file size.

38 HRS 8530

Troubleshooting

Check the following guide for the possible cause of a problem before contacting service. Technical Support of Xoro/MAS:

x Tel.: +49 40 77 11 09 17 x Fax: +49 77735515 x Internet: www.xoro.de/support.htm

Symptom Correction

No DVB-S reception / serious distortion by mosaics or artefacts/ freeze pictures

No power

Can not scan programs

No picture / no coloured pictures

Remote control does not work

No sound

Audio / Subtitle without function or can no choose

x No DVB-S reception in your region. x Realign the dish. Please pay attention to the direction

of the satellite.

x Please use a bigger dish. x Retry the Auto Scan.

x Plug the power cord into the outlet tightly and turn on

the power.

x Adjust the dish x Refer settings for searching

x Control the connection to the TV set. x Control the video output mode in the setup. x TV channel or program is scrambled

x Change the batteries. x Operate within normal range (max. 5 meters, 30 °) x The sensor is pointed to by bright light.

x Cancel Mute. Press MUTE button x Increase volume. Press VOL+ button x Pay attention to connection to TV set or amplifier.

x Change audio track (press AUDIO button) x Change subtitle track (press SU x Other audio track is not supported x Subtitles are not supported by broadcaster

English

BTITLE button)

No Recording

Recording has jerkings or other mal functions

x No USB memory are connected. x No free space on the storage.

The connected storage is too slow.

xx Please control the reception quality of the dish and

align them for getting better quality.

HRS 8530 93

Specifications

General Voltage 220-240V, 50/60Hz Consumption Size 168 x 38 x 95mm

Receiver Frequency 950 - 2150MHz Impedance 75Ohm Modulation QPSK 8PSK Symbol Rate 2 - 45Mbps

Video Decoder Standards MPEG4 AVC/H.264 HP@L4/MPEG 2 MP@HL

English

Aspect Ratio 4:3/16:9 Resolutoin up to 1920x1080p

Audio Decoder Standards ISO/IEC 11172 Layer I & II, AC3, E-AC3 Sampling Frequenz 32, 44.1 & 48kHz

Connections Video HDMI, SCART (CVBS/RGB) Audio S/PDIF (Coaxial) Antenna F port IEC 169-2 Data USB 2.0 High Speed

Media Player Storage USB Storage with FAT32/NTFS Container AVI, MKV, TS, MPG, MP4, TRP, MOV Video Codecs (1080p) MPEG1, MPEG2, MPEG4 (SP/ASP/H264) Audio Codecs MPEG, MP3, AC3, AAC

<25W*(Normal) / < 1W (Stand By)

Conditions of Operation Temperature of Operation 0 - 40° C Humidity 5 - 90% (non condensing)

* Depending on electrical consumption of the USB connected.

Note:

Weight and dimensions are not absolutely exact values. Specifications are subject to change

40 HRS 8530

Warranty

Limited Warranty

In case the products delivered are not free from defects in material or workmanship, MAS Elektronik AG has the right to either repair or replace the defective product at its choice. MAS Elektronik AG manufactures and repairs goods using components which are new or equivalent to new in accordance with industry standards and practice. The warranty for wearing parts (e.g. rechargeable batteries) is limited to 6 months.

In case the device is equipped with internal data storage (e.g. hard disc drive, Flash drive), the customer is responsible to backup his data before sending the device. MAS Elektronik AG is not liable for

y data loss on returned devices. MAS Elektronik AG

an reserves the right to reset returned devices to factory defaults. Please note your personal settings for this reason.

MAS Elektronik AG is not liable for any accessories not belonging to original package content such as DVDs, hard disc drives, Flash storage devices, batteries, etc.

This limited warranty covers the warranty requirements set by authorities in your country. This limited warranty only is valid in the country the product was purchased.

This limited warranty does not cover finishes, accessories or batteries, nor does it cover damage resulting from accident, misuse, battery leakage, tampering, servicing performed or attempted by unauthorized service agencies. This limited warranty does not cover damages resulting from firmware upgrades. Only in case of firmware upgrades needed to add functions promised at time of purchase, such damages are covered by this limited warranty. For a correct and frictionless completion of warranty or repairs you need a RMA No. You may obtain a RMA on the internet at www.mas.de/FAQ or by telephone. Please send the device in its original packing material, all standard accessories and a copy of the invoice, a description of defect and the RMA No. to following address. Please note the RMA number clear an large numbers on the outer package.

MAS Elektronik AG Pollhornbogen 19 21107 Hamburg Germany

Support e-mail: support@ersservice.de Hotline: +49 (0) 40 - 77 11 09 - 17 Fax: +49 (0) 40 - 76 73 35 - 15

abuse, dirt, water,

din

English

HRS 8530 14

XORO by MAS Elektronik AG

Pollhornbogen 19

21107 Hamburg

Deutschland

Tel: + 49(040) 77 11 09 17

Fax: + 49(040) 76 73 35 15

xoro@mas.de

www.xoro.de

Xoro HRS 8530 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
