4-174-068-22(1)

Multi Channel AV

Receiver

Mode d’emploi

STR-DN1010

©2010 Sony Corporation

AVERTISSEMENT

Pour éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à la pluie ou à l’humidité.

Pour éviter tout risque d’incendie, ne couvrez pas les ailettes de ventilation de cet appareil avec des papiers journaux, des nappes, des rideaux, etc.

Ne placez de sources de flammes nues telles que des bougies allumées sur l’appareil.

Pour éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à des gouttelettes ou à des éclaboussures et ne posez pa d’objets contenant du liquide, comme des vases, sur l’appareil.

N’installez pas l’appareil dans un espace confiné, tel qu’une bibliothèque ou un meuble encastré.

La fiche principale étant utilisée pour débrancher l’appareil de la source d’alimentation secteur, raccordez l’appareil sur une prise secteur facilement accessible. Si vous constatez que l’appareil ne fonctionne pas normalement, débranchez immédiatement la fiche principale de la prise secteur.

Les piles ou les appareils dans lesquels des piles sont insérées ne doivent pas être exposés à une chaleur excessive comme la lumière du soleil, le feu ou d’autres sources de chaleur.

L’appareil n’est pas débranché de la source d’alimentation secteur tant qu’il reste raccordé à la prise secteur, même s’il est éteint.

Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d’audition.

Ce symbole est destiné à avertir l’utilisateur de la présence d’une surface pouvant être très chaude au toucher dans des conditions de fonctionnement normal.

Pour les clients en Europe

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de

l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb.

En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d’intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un service technique qualifié pour effectuer son remplacement.

2FR

En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l’accumulateur incorporé sera traitée correctement.

Pour tous les autres cas de figure et afin d’enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d’utilisation. Rapporter les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Avis à l’attention des clients : les informations suivantes concernent uniquement les appareils vendus dans les pays appliquant les directives de l’UE.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

À propos de ce mode d’emploi

•Les instructions de ce manuel couvrent le modèle STR-DN1010. Vérifiez le numéro de votre modèle dans l’angle inférieur droit du panneau avant.

Dans ce manuel, le modèles du code géographique U2 est utilisé à des fins d’illustration sauf lorsqu’il en est indiqué autrement. Toute différence dans les opérations est clairement indiquée dans le texte, par exemple par la mention « Modèles du code géographique ECE uniquement ».

•Les instructions de ce manuel décrivent les commandes de la télécommande fournie. Vous pouvez aussi utiliser les commandes sur l’amplituner si elles portent des noms identiques ou similaires.

Àpropos des codes géographiques

Le code géographique de votre ampli-tuner est indiqué dans l’angle inférieur droit du panneau arrière (voir l’illustration ci-dessous).

4-XXX-XXX-XX (X) AA

Code géographique

Toute différence dans les opérations pour des codes géographiques particuliers est clairement indiquée dans le texte, par exemple par la mention « Modèles du code géographique AA uniquement ».

3FR

À propos du copyright

Cet ampli-tuner intègre les systèmes Dolby* Digital, Pro Logic Surround et DTS** Digital Surround.

*Fabriqué sous licence par Dolby Laboratories. Dolby, Pro Logic et le symbole double D sont des marques commerciales de Dolby Laboratories.

**Fabriqué sous licence sous les numéros de brevets États-Unis suivants : 5 451 942,

5 956 674, 5 974 380, 5 978 762, 6 226 616, 6 487 535, 7 212 872, 7 333 929, 7 392 195,

7 272 567, ainsi que d’autres brevets homologués ou en attente d’homologation aux États-Unis et dans le reste du monde. DTS est une marque déposée et les logos DTS, le symbole, DTS-HD et DTS-HD Master Audio sont des marques commerciales de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

Cet ampli-tuner intègre la technologie HighDefinition Multimedia Interface (HDMITM). HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays.

SIRIUS, XM et tous les logos et marques afférents sont des marques commerciales de Sirius XM Radio Inc. et de ses filiales. Tous droits réservés. Service non disponible en Alaska et à Hawaii.

Le type de police (Shin Go R) installé sur cet amplituner est fourni par MORISAWA & COMPANY LTD. Ces noms sont des marques commerciales de MORISAWA & COMPANY LTD., qui détient également le copyright de la police.

iPod est une marque commerciale d’Apple Inc., déposée aux États-Unis et dans d’autres pays. Toutes les autres marques commerciales et marques déposées appartiennent à leurs propriétaires respectifs. Dans ce mode d’emploi, les marques ™ et ® ne sont pas spécifiées.

Le terme et les logos Bluetooth appartiennent à Bluetooth SIG, Inc. et tout usage de ces marques par Sony Corporation s’inscrit dans le cadre d’une licence.

Les autres marques commerciales et noms de marques appartiennent à leurs propriétaires respectifs.

« M-crew Server » est une marque commerciale de Sony Corporation.

«x.v.Color (x.v.Colour) » et le logo « x.v.Color (x.v.Colour) » sont des marques commerciales de Sony Corporation.

«BRAVIA » est une marque commerciale de Sony Corporation.

«PlayStation » est une marque déposée de Sony Computer Entertainment Inc.

«S-AIR » et le logo correspondant sont des marques commerciales de Sony Corporation.

DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des marques de service de Digital Living Network Alliance.

4FR

Table des matières
À propos de ce mode d’emploi .....................	3
Accessoires fournis .......................................	7
Description et emplacement des pièces ........	8
Raccordements
1 : Installation des enceintes .......................	20
2 : Raccordement des enceintes ..................	22
3 : Raccordement du téléviseur...................	24
4a : Raccordement des appareils audio .......	25
4b : Raccordement des appareils vidéo.......	27
5 : Raccordements des antennes..................	39
6 : Insertion de l’émetteur/récepteur sans
fil ............................................................	39
7 : Raccordement du cordon d’alimentation
secteur ....................................................	40
Préparation de l’ampli-tuner
Initialisation de l’ampli-tuner......................	41
Sélection du système d’enceintes avant ......	41
Calibration automatique des réglages
d’enceintes appropriés
(Auto-calibration) ..................................	42
Guide de l’opération affichée à l’écran.......	48
Opérations de base
Lecture ........................................................	50
Écouter le son et regarder les images diffusés
par les appareils raccordés au DIGITAL
MEDIA PORT .......................................	53
Utilisation de la minuterie de mise en
veille.......................................................	57
Enregistrement à l’aide de l’ampli-tuner ....	58

Opérations du tuner
Écoute d’une radio FM/AM ........................	59
Préréglage des stations de radio FM/AM
(Preset Tuning) .......................................	61
Utilisation de la fonction RDS (système de
radiodiffusion de données) .....................	62
(Modèles des codes géographiques CEK,
ECE, AU1 et TW2 uniquement)
Ecoute de la radio satellite...........................	63
(Modèles des codes géographiques U2 et
CA2 uniquement)
Connexion à la radio satellite SIRIUS ........	64
Préparation pour écouter la radio satellite
SIRIUS ...................................................	64
Sélection d’un canal de la radio satellite
SIRIUS ...................................................	65
Préréglage de canaux de la radio satellite
SIRIUS ...................................................	67
Restriction de l’accès à des canaux spécifiques
(Parental Lock) .......................................	68
Écouter le son surround
Sélection du champ sonore..........................	71
Profiter de l’effet surround à des volumes bas
(NIGHT MODE) ....................................	76
Rétablissement des réglages initiaux des
champs sonores.......................................	76

suite

5FR

Fonctions « BRAVIA » Sync

Qu’est-ce que « BRAVIA » Sync ? .............	77
Préparation pour « BRAVIA » Sync............	77
Exécution des appareils avec la fonction
Lecture une touche
(Lecture une touche)...............................	79
Écouter le son du téléviseur émis par les
enceintes raccordées à l’ampli-tuner
(Commande du son du système).............	79
Mise hors tension de l’ampli-tuner en même
temps que le téléviseur
(Mise hors tension du système) ..............	80
Regarder des films avec le champ sonore
optimal (Sync mode cinéma) .................	81
Profiter du son du téléviseur via un câble
HDMI (Audio Return Channel)..............	81
Opérations S-AIR
À propos des produits S-AIR ......................	82
Configuration d’un produit S-AIR ..............	84
Écouter le son émis par le système dans une
autre salle................................................	88
Changement de canal pour améliorer la
transmission du son ................................	90
Stabilisation de la réception S-AIR .............	91
Écouter le son émis par l’ampli-tuner S-AIR
alors que l’appareil principal S-AIR est en
mode de veille.........................................	92

Opérations avancées
Passage du son analogique au son numérique
et vice versa (INPUT MODE) ...............	93
Profiter des sons/images à partir d’autres
entrées ....................................................	94
Utilisation d’un raccordement de
bi-amplification......................................	96
Utilisation des menus de réglage ................	97
Menu Auto Calibration ...............................	98
Menu Speaker Settings ...............................	99
Menu Surround Settings ...........................	104
Menu EQ Settings.....................................	105
Menu Audio Settings ................................	105
Menu Video Settings.................................	106
Menu HDMI Settings................................	107
Menu System Settings ..............................	109
Utilisation sans raccordement à un
téléviseur..............................................	110
Utilisation de la
télécommande
Programmation de la télécommande.........	122
Effacement du contenu intégral de la mémoire
de la télécommande .............................	127
Informations
complémentaires
Glossaire ...................................................	128
Précautions................................................	132
Dépannage ................................................	134
Spécifications............................................	142
Index .........................................................	144

6FR

Accessoires fournis

•Mode d’emploi (ce manuel)

•Guide d’installation rapide

•Liste des menus de l’interface utilisateur

•Antenne fil FM (1)

•Antenne cadre AM (1)

•Télécommande (1)

–RM-AAP051 (Modèles des codes géographiques U2 et CA2 uniquement)

–RM-AAP052 (Modèles des codes géographiques ECE, CEK, AU1 et TW2 uniquement)

•Piles R6 (format AA) (2)

•Microphone optimiseur (ECM-AC2) (1)

Insertion des piles dans la télécommande

Insérez deux piles R6 (format AA) dans la télécommande RM-AAP051 (Modèles des codes géographiques U2 et CA2 uniquement) ou RM-AAP052 (Modèles des codes géographiques CEK, ECE, AU1 et TW2 uniquement).

Respectez les polarités lors de la mise en place des piles.

Remarques

•Ne laissez pas la télécommande dans un endroit très chaud ou très humide.

•N’utilisez pas une pile neuve avec des piles usagées.

•Ne mélangez pas les piles au manganèse avec d’autres types de piles.

•N’exposez pas le capteur de télécommande aux rayons directs du soleil ou à des appareils d’éclairage. Ceci pourrait provoquer un dysfonctionnement.

•Si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps, retirez les piles pour éviter qu’elles ne coulent et ne provoquent des dommages ou une corrosion.

•Lorsque vous remplacez les piles, il est possible que les codes programmés de la télécommande soient effacés. Dans ce cas, reprogrammez ces codes (page 122).

•Lorsque l’ampli-tuner ne répond plus à la télécommande, remplacez toutes les piles par des neuves.

7FR

Description et emplacement des pièces

Panneau avant

	1						2		3	4				5		6 7	8

qh

qg

qf

Nom et fonction

A ?/1 (marche/veille)

Allume ou éteint l’ampli-tuner (page 41, 60, 76).

BCapteur de télécommande

Capte les signaux de la télécommande.

CIndicateur blanc

S’allume lorsque l’ampli-tuner est sous tension. S’éteint lorsque l’ampli-tuner est hors tension.

DIndicateur MULTI CHANNEL DECODING

S’allume lorsque des signaux audio multicanal sont décodés (page 136).

EAfficheur

Affiche l’état actuel de l’appareil sélectionné ou la liste des options pouvant être sélectionnées (page 10).

FINPUT SELECTOR +/–

Sélectionne la source d’entrée à lire (page 51, 58, 93).

qd qs qa 0 9

Nom et fonction

GMUTING

Coupe temporairement le son.

Appuyez de nouveau sur MUTING pour rétablir le son (page 51, 134).

HMASTER VOLUME

Règle le niveau de volume de toutes les enceintes simultanément (page 51, 134).

IPrises VIDEO 2 IN

Se raccorde à un appareil audio/vidéo portable, tel qu’un caméscope ou une console de jeu vidéo (page 36).

JPrise AUTO CAL MIC

Se raccorde au microphone optimiseur fourni pour l’exécution de la fonction Auto-calibration (page 43).

KDISPLAY

Sélectionne les informations affichées sur l’afficheur (page 52, 140).

8FR

Nom et fonction

LDIMMER

Règle la luminosité de l’afficheur (page 121).

MINPUT MODE

Sélectionne le mode d’entrée lorsque les mêmes appareils sont raccordés aux prises analogiques et numériques (page 93).

N2CH/A.DIRECT, A.F.D., MOVIE, MUSIC

Sélectionne un champ sonore (page 71, 72).

OSPEAKERS

Sélectionne le système d’enceintes avant (page 41).

PPrise PHONES

Se raccorde au casque (page 134).

9FR

À propos des indicateurs l’afficheur

1

2

3

4

5

6 7 8

9

LH

SW

RH

PLllx z

ANALOGHDMI COAX OPT

ARC

EQ

RDS

CAT

MEM

LFE

L

C

R

D.RANGE

SIRIUS ST

SL

S

SR

SB L SB SB R

qk

qj

qh qg

qf

D + EX TrueHDNEO6

DTS – HD MSTR HI RES LBR DTS –ES 9624LPCMSLEEP

qd qs qa

S–AIR

BI–AMP SP A B

q;

Indicateur et description

ASW

S’allume lorsque le signal audio est émis par la prise SUBWOOFER.

BIndicateurs Dolby Pro Logic

L’indicateur approprié s’allume lorsque l’ampli-tuner exécute un traitement Dolby Pro Logic. Cette technologie de décodage surround matricielle peut améliorer les signaux d’entrée.

	PL	Dolby Pro Logic
	PL II	Dolby Pro Logic II
	PL IIx	Dolby Pro Logic IIx
	PL IIz	Dolby Pro Logic IIz

Remarque

Selon le réglage de la configuration d’enceintes, il est possible que ces indicateurs ne s’allument pas.

CIndicateurs d’entrée

S’allument pour indiquer l’entrée actuelle.

ANALOG

S’allume lorsque

–INPUT MODE est réglé sur « ANALOG ».

–le champ sonore est réglé sur « Analog Direct ».

–Aucun signal numérique n’est détecté.

HDMI

L’ampli-tuner détecte un composant raccordé via une prise HDMI IN.

COAX

Si INPUT MODE est réglé sur « AUTO » et le signal source est un signal numérique reçu en entrée par le biais de la prise COAXIAL (page 93).

OPT

Si INPUT MODE est réglé sur « AUTO » et le signal source est un signal numérique reçu en entrée par le biais de la prise OPTICAL

(page 93).

Indicateur et description

DARC

S’allume lorsque l’entrée TV est sélectionnée et des signaux ARC (Audio Return Channel) sont détectés (page 109).

EIndicateurs Dolby Digital Surround

L’indicateur approprié s’allume lorsque l’ampli-tuner décode les signaux au format Dolby Digital correspondant.

	D	Dolby Digital
	D EX	Dolby Digital Surround EX
	D+	Dolby Digital Plus
	TrueHD	Dolby TrueHD

Remarque

Lorsque vous lisez un disque au format Dolby Digital, vérifiez que vous avez bien effectué des raccordements numériques et que INPUT MODE est réglé sur « AUTO » (page 93).

FNEO:6

S’allume lorsque le décodeur DTS Neo:6 Cinema/Music est activé (page 72).

GIndicateurs DTS-HD

L’indicateur approprié s’allume lorsque l’ampli-tuner décode les signaux au format DTS-HD correspondant.

DTS-HD MSTR DTS-HD Master Audio DTS-HD HI RES DTS-HD High Resolution

Audio

DTS-HD LBR DTS-HD Low Bit Rate

Audio

HS-AIR

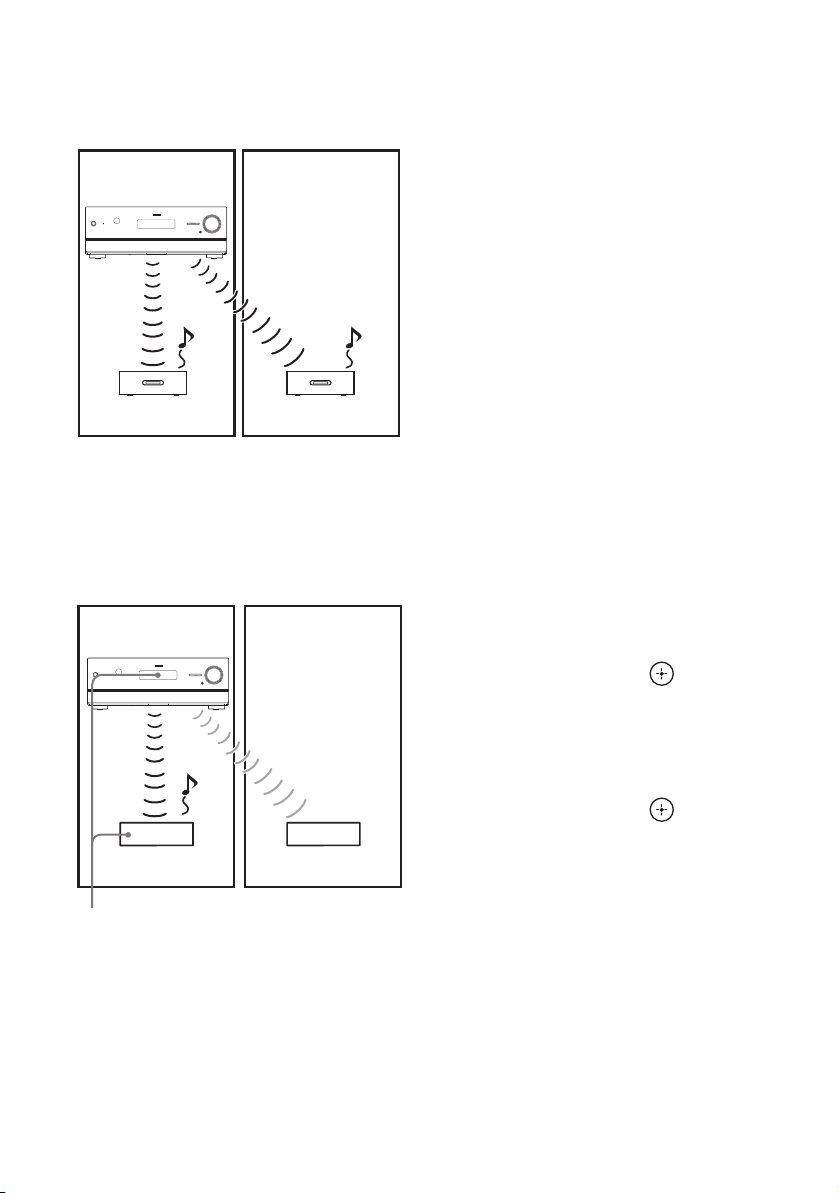

S’allume lorsque l’émetteur S-AIR (non fourni) est inséré.

10FR

Indicateur et description

ISP A/SP B/SP A B

S’allume selon le système d’enceintes avant utilisé (page 41).

Toutefois ces indicateurs ne s’allument pas si la sortie enceinte est désactivée ou si un casque est raccordé.

JBI-AMP

S’allume lorsque la sélection des enceintes surround arrière est réglée sur « BI-AMP » (page 96).

KSLEEP

S’allume lorsque la minuterie de mise en veille est activée.

LLPCM

S’allume lorsque des signaux PCM (Pulse Code Modulation) linéaire sont décodés.

MIndicateurs DTS(-ES)

L’indicateur approprié s’allume lorsque l’ampli-tuner décode les signaux au format DTS correspondant.

DTS	DTS
DTS-ES	DTS-ES
DTS 96/24	DTS 96 kHz/24 bits

Remarque

Lorsque vous lisez un disque au format DTS, vérifiez que vous avez bien effectué des raccordements numériques et que INPUT MODE est réglé sur « AUTO » (page 93).

NIndicateurs de syntonisation

S’allume lorsque l’ampli-tuner syntonise les stations de radio ou les stations de radio satellite.

RDS (Modèles des codes géographiques CEK, ECE, AU1 et TW2 uniquement)

Une station proposant des services RDS est syntonisée.

CAT (Modèles des codes géographiques U2 et CA2 uniquement)

Le mode de catégorie est sélectionné pendant le fonctionnement de la radio satellite.

MEM

Une fonction de mémoire, telle que la mémoire préréglée (page 61), etc., est activée.

SIRIUS (Modèles des codes

géographiques U2 et CA2 uniquement)

Le tuner SiriusConnect Home est raccordé et « SR » est sélectionné.

ST

Émission stéréo

OEQ

S’allume lorsque l’égaliseur est activé.

Indicateur et description

PD.RANGE

S’allume lorsque la compression de la gamme dynamique est activée (page 103).

Q

S’allume lorsque le disque en cours de lecture contient un canal LFE (Effet de basse fréquence) et que la restitution du son s’effectue via le canal LFE.

RIndicateurs des canaux de lecture

Les lettres (L, C, R, etc.) indiquent les canaux en cours de lecture. Le cadre autour des lettres change pour indiquer comment l’ampli-tuner convertit le son de la source en moins ou plus de canaux (en fonction des réglages de la configuration d’enceintes).

LH	Avant gauche haute
RH	Avant droite haute
L	Avant gauche
R	Avant droite
C	Centrale (mono)
SL	Surround gauche
SR	Surround droite

SSurround (mono ou composantes surround obtenues par le traitement Pro Logic)

SBL	Surround arrière gauche
SBR	Surround arrière droite
SB	Surround arrière
	(composantes surround
	arrière obtenues par le
	décodage 6.1 canaux)
	Exemple :
	Configuration d’enceintes :
	3/0.1
	Format d’enregistrement :
	3/2.1
	Champ sonore : A.F.D.
	AUTO

11FR

Panneau arrière

1		2 3

8 6 7 6

ASection S-AIR

Emplacement Se raccorde à un EZW-T100 émetteur sans fil

(non fourni) (page 39).

BSection DMPORT

						Prise	Se raccorde à un
						DMPORT	adaptateur Sony
							DIGITAL MEDIA
							PORT (page 25).

CSection ANTENNA

			Prise FM	Permet de raccorder
			ANTENNA	l’antenne filaire FM
				fournie (page 39).
			Bornes AM	Permet de raccorder
			ANTENNA	l’antenne cadre AM
				fournie (page 39).

Prise SIRIUS Se raccorde à un (Modèles des tuner SiriusConnect codes Home (non fourni) géographiques (page 64).

U2 et CA2 uniquement)

4

5

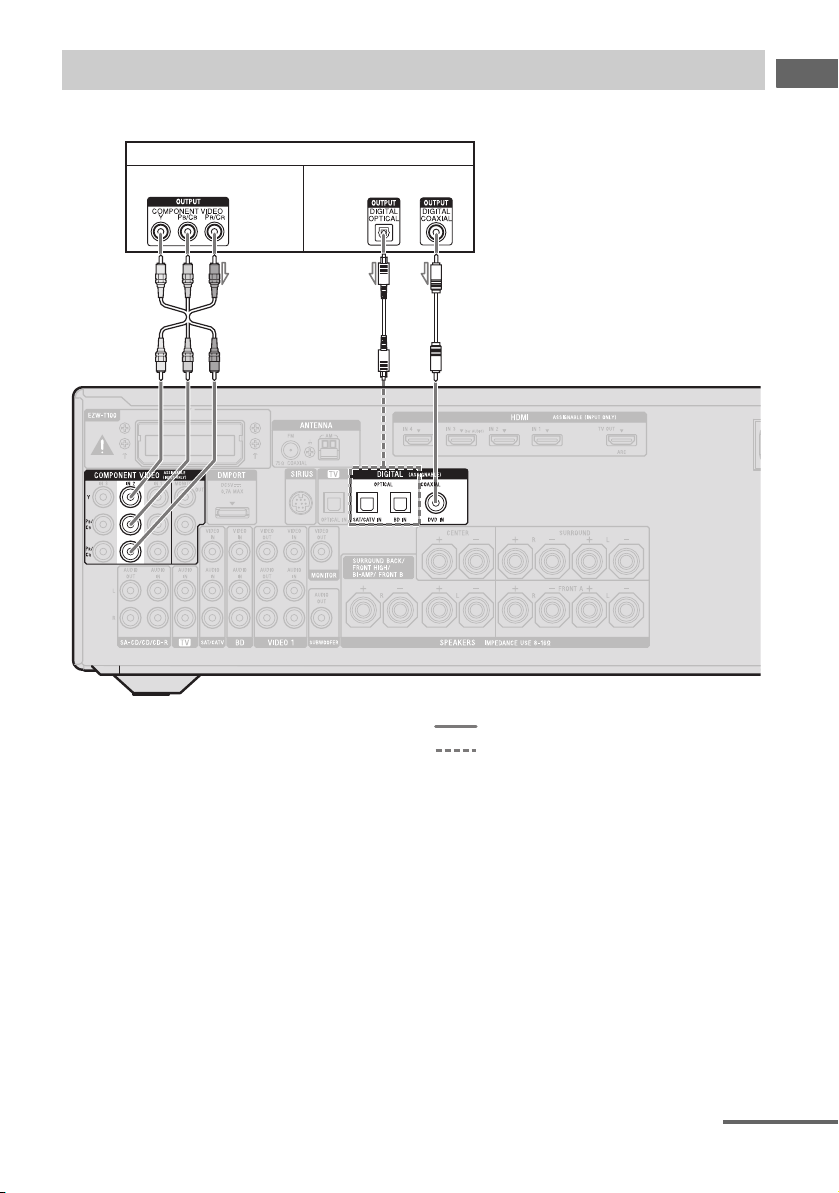

DSection DIGITAL INPUT/OUTPUT

		Prises	Permet de raccorde
		OPTICAL IN à un lecteur de
			disques Blu-ray, etc.
		Prise
			(page 24, 32, 33,

COAXIAL IN 35).

Prises HDMI Se raccorde à un IN/OUT* lecteur DVD, un tuner satellite, un lecteur de disques

Blu-ray, etc. L’image est émise sur un téléviseur ou un projecteur tandis que le son peut être émis par un téléviseur et/ou des enceintes raccordées à cet ampli-tuner

(page 24, 28).

ESection SPEAKERS

Se raccorde aux enceintes (page 22).

12FR

FSection AUDIO INPUT/OUTPUT

	Blanc (L-	Prises	Permet de raccorde
	gauche)	AUDIO	à un lecteur Super
	Rouge	IN/OUT	Audio CD, etc.
			(page 24, 25).
	(R-droit)
	Noir	Prise AUDIO	Permet de raccorde
		OUT	à un caisson de
			graves (page 22).

GSection VIDEO/AUDIO INPUT/ OUTPUT

Blanc (L-	Prises	Permet de raccorde
gauche)	AUDIO	à un magnétoscope,
Rouge	IN/OUT	un lecteur de
		disques Blu-ray, etc.
(R-droit)
		(page 32, 35, 36).
Jaune	Prises VIDEO
	IN/OUT*

HSection COMPONENT VIDEO INPUT/OUTPUT

Vert	Prises Y,	Permet de raccorde à
(Y)	PB/CB, PR/CR	un lecteur de disques
Bleu	IN/OUT*	Blu-ray, un
		téléviseur, un tuner
(PB/CB)
		satellite, etc.
Rouge		(page 24, 32, 33, 35).
(PR/CR)

*En raccordant la prise MONITOR OUT ou HDMI TV OUT à un téléviseur, vous pouvez voir l’image de l’entrée sélectionnée (page 24).

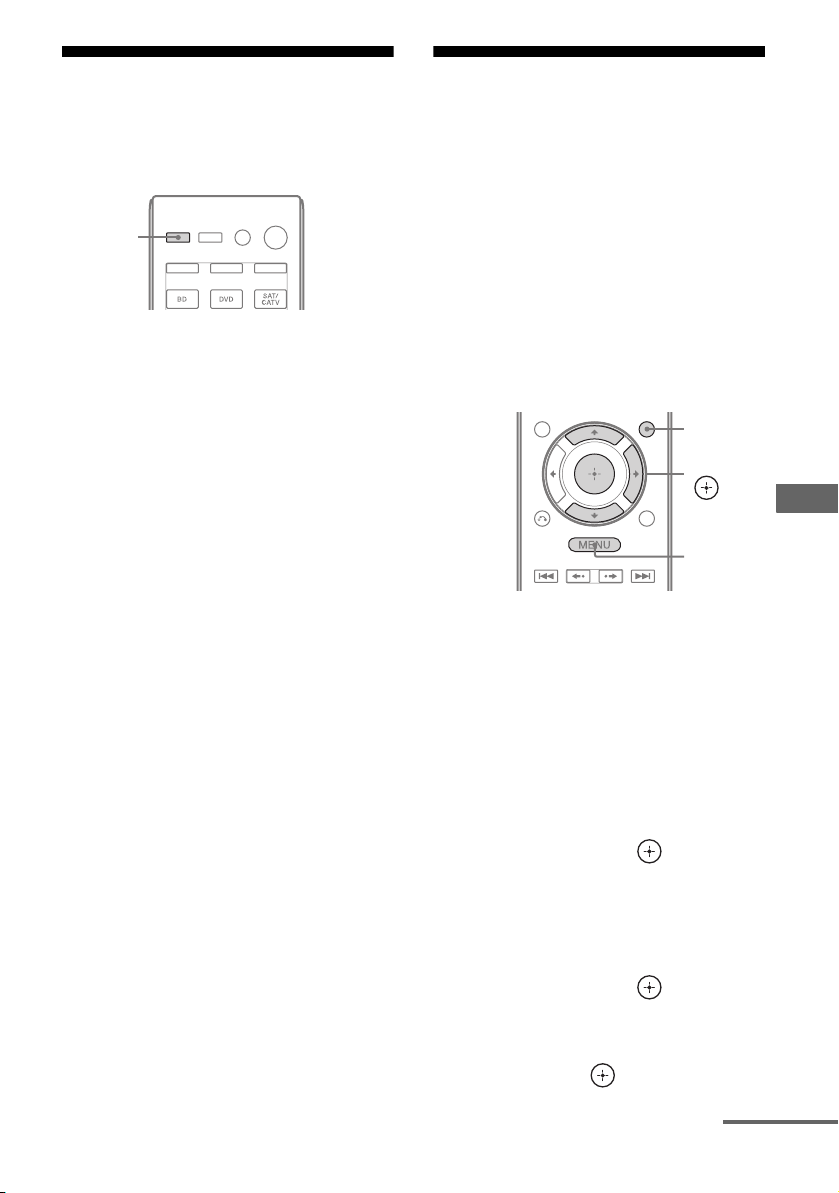

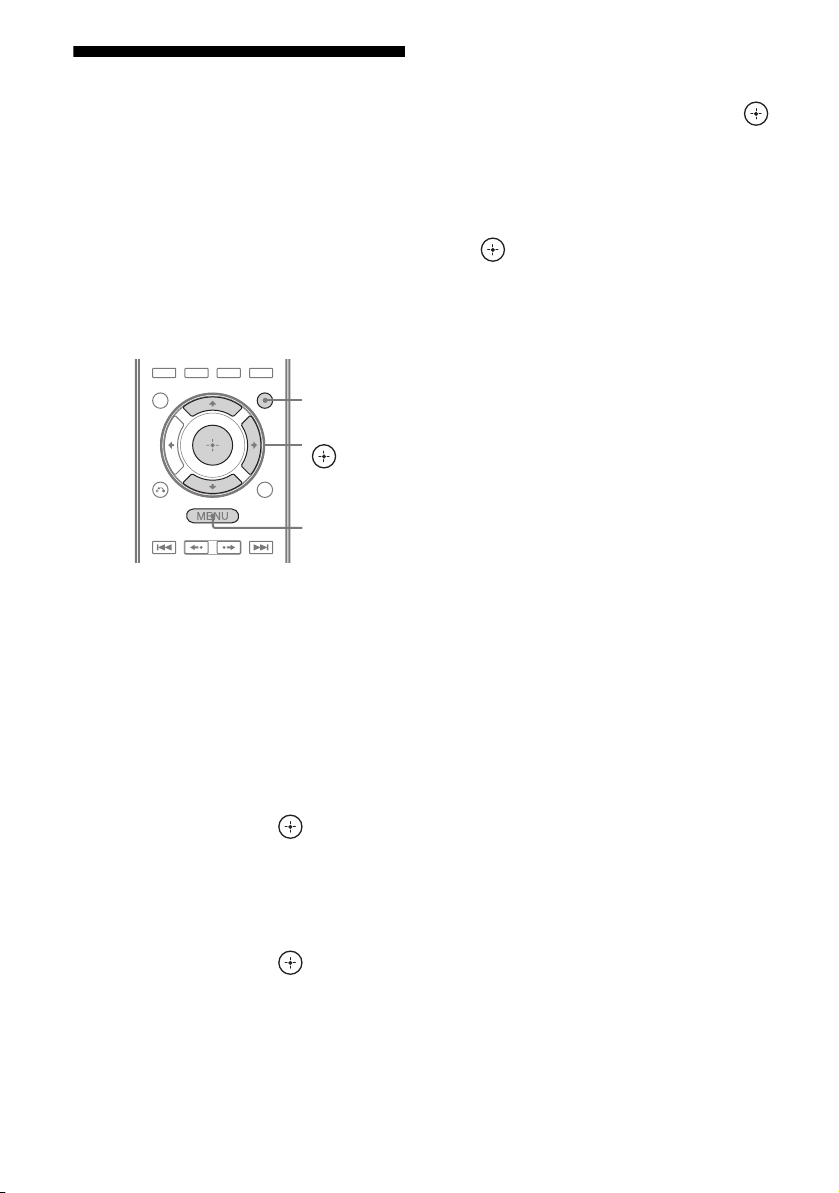

Télécommande

Vous pouvez utiliser la télécommande fournie pour commander l’ampli-tuner et les appareils audio/vidéo Sony que la télécommande est capable de piloter.

Vous pouvez également programmer la télécommande pour commander des appareils audio/vidéo non-Sony. Pour plus d’informations, reportez-vous à la section

« Programmation de la télécommande » (page 122).

•RM-AAP051 (Modèles des codes géographiques U2 et CA2 uniquement)

•RM-AAP052 (Modèles des codes géographiques CEK, ECE, AU1 et TW2 uniquement)

suite

13FR

wg
wf	1
wd	2
ws	3

4

wa
w;	5
	6
ql	7
qk
qj	8
	9
	0
qh
qg
qf	qa
qd	qs

Nom et fonction

A?/1 (marche/veille)

Met l’ampli-tuner sous tension ou le règle en mode de veille.

Pour désactiver tous les appareils, appuyez simultanément sur ?/1 et AV ?/1 (B) (SYSTEM STANDBY).

Économie d’énergie en mode de veille.

Si « Ctrl for HDMI » est réglé sur « OFF » (page 77) et « S-AIR Stby » est réglé sur « OFF » (page 92).

BAV ?/1a) (marche/veille)

Allume ou éteint les appareils audio/vidéo que la télécommande est programmée pour commander.

Pour allumer ou éteindre le téléviseur, appuyez sur TV (W), puis sur AV ?/1.

Si vous appuyez simultanément sur ?/1 (A), l’ampli-tuner et les autres appareils s’éteignent (SYSTEM STANDBY).

Remarque

La fonction du commutateur AV ?/1 change

automatiquement chaque fois que vous appuyez sur les touches d’entrée (D).

CAMP

La touche s’allume et démarre l’ampli-tuner (page 110).

DTouches d’entrée (VIDEO 1b))

Sélectionne l’appareil que vous voulez utiliser. Lorsque vous appuyez sur l’une des touches d’entrée, l’ampli-tuner s’allume. Les touches sont initialement affectées à la commande des appareils Sony. Vous pouvez programmer la télécommande pour commander des appareils non-Sony en suivant les étapes décrites la section « Programmation de la télécommande » dans page 122.

Touches numériquesa) (numéro 5b))

Appuyez sur SHIFT (V), puis appuyez sur les touches numériques pour

–prérégler/syntoniser des stations préréglées ;

–sélectionner des numéros de plages. Appuyez sur 0/10 pour sélectionner le numéro de plage 10 ;

–sélectionner des numéros de canaux. Appuyez sur TV (W), puis appuyez sur les touches numériques pour sélectionner les canaux de télévision.

14FR

Nom et fonction

-/--a)

Appuyez sur SHIFT (V), puis appuyez sur -/-- pour sélectionner le mode de saisie de canal, à un ou deux chiffres.

Pour sélectionner le mode de saisie de canal du téléviseur, appuyez sur TV (W), puis appuyez sur -/--.

>10a)

Appuyez sur SHIFT (V), puis appuyez sur >10 pour sélectionner les numéros de plages supérieurs à 10. Vous pouvez également sélectionner les numéros de canaux de la borne DIGITAL CATV.

ENTERa)

Appuyez sur SHIFT (V), puis appuyez sur ENTER pour saisir la valeur après avoir sélectionné un canal, un disque ou une plage à l’aide des touches numériques.

Pour saisir la valeur du téléviseur Sony, appuyez sur TV (W), puis appuyez sur ENTER.

MEMORY

Appuyez sur SHIFT (V), puis sur MEMORY pour mémoriser une station lorsque le tuner est en cours d’utilisation.

/a) (Texte) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez sur / pour afficher le texte.

ESOUND FIELD +/–

Sélectionne un champ sonore (page 71).

FTouches de couleura)

Affiche un guide d’utilisation de l’écran du téléviseur si les touches de couleur sont disponibles. Suivez les instructions de ce guide pour effectuer l’opération sélectionnée.

GGUI MODE

Affiche le menu GUI sur l’écran du téléviseur.

HTOOLS/OPTIONSa)

Affiche et sélectionne des options dans les menus des options.

Pour afficher les options du téléviseur Sony, appuyez sur TV (W), puis appuyez sur TOOLS/OPTIONS.

IMENU, HOMEa)

Affiche le menu d’utilisation des appareils audio/vidéo.

Pour afficher les menus du téléviseur Sony, appuyez sur TV (W), puis appuyez sur HOME.

Nom et fonction

J./>a), m/Ma), Na)b), Xa), xa)

Sauter, rembobiner/avancer, lecture, pause, arrêt.

</<a)

Relire la scène précédente ou avancer rapidement la scène actuelle.

CATEGORY +/– (RM-AAP051 uniquement)

Sélectionne une catégorie pour le tuner satellite (page 66, 120).

CATEGORY MODEb) (RM-AAP051 uniquement)

Sélectionne le mode de catégorie du tuner satellite (page 65, 120).

TUNING +/–a)

Balaie une station.

D.TUNING

Bascule en mode de syntonisation directe (page 60, 118).

KTV CH +b)/–a) (RM-AAP051 uniquement) PROG +b)/–a) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez sur TV CH +/– ou PROG +/– pour sélectionner les canaux de télévision.

PRESET +b)/–a)

Sélectionne

–des stations préréglées ;

–des canaux préréglés.

cb)/C (RM-AAP052 uniquement)

En mode texte : Appuyez sur TV (W), puis appuyez sur c/C pour sélectionner la page suivante ou précédente.

LF1a), F2a)

Appuyez sur BD ou DVD (D), puis appuyez sur F1 ou F2 pour sélectionner un appareil.

•DVD/HDD COMBO F1 : HDD

F2 : Disque DVD, disque Blu-ray

•DVD/VCR COMBO

F1 : Disque DVD, disque Blu-ray

F2 : VHS

SLEEP

Active la fonction de minuterie de mise en veille et la durée après laquelle l’ampli-tuner s’éteint automatiquement (page 57).

suite

15FR

Nom et fonction

MBD/DVD TOP MENUa)

Affiche le menu ou le guide à l’écran sur l’écran du téléviseur. Utilisez ensuite V/v/B/b (R) et

(R) pour exécuter les opérations des menus.

BD/DVD MENUa)

Affiche le menu sur l’écran du téléviseur.

Utilisez ensuite V/v/B/b (R) et (R) pour exécuter les opérations des menus.

TV INPUTa) (RM-AAP051 uniquement)

a) (Sélection d’entrée) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez sur TV INPUT ou pour sélectionner le signal d’entrée (entrée TV ou vidéo).

a) (Suspension du texte) (RM-AAP052 uniquement)

En mode texte : Appuyez sur TV (W), puis appuyez sur pour suspendre la page actuelle.

WIDEa) (RM-AAP051 uniquement)

a) (Mode grand écran) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez plusieurs fois sur WIDE ou pour sélectionner le mode grand écran.

NMUTINGa) (RM-AAP051 uniquement)

a) (RM-AAP052 uniquement)

Active la fonction de coupure du son. Appuyez de nouveau sur cette touche pour rétablir le son.

Pour activer la fonction de coupure du son du téléviseur, appuyez sur TV (W), puis appuyez sur MUTING ou .

OTV VOL +/–a) (RM-AAP051 uniquement)

+/–a) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez sur TV VOL +/– ou +/– pour régler le niveau du volume du téléviseur.

MASTER VOL +/–a) (RM-AAP051

uniquement)

+/–a) (RM-AAP052 uniquement)

Règle le niveau de volume de toutes les enceintes simultanément.

PDISC SKIPa)

Ignore le disque lors de l’utilisation d’un changeur multidisque.

Nom et fonction

QRETURN/EXIT Oa)

Revient au menu précédent ou quitte le menu pendant que le menu ou le guide à l’écran est affiché sur l’écran du téléviseur.

Pour revenir au menu précédent du téléviseur Sony, appuyez sur TV (W), puis appuyez sur RETURN/EXIT O.

Ra), V/v/B/ba)

Appuyez sur V/v/B/b pour sélectionner les

options de menu, puis appuyez sur pour valider la sélection.

SGUIDEa) (RM-AAP051 uniquement)

a) (Guide) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez sur GUIDE ou pour afficher le guide du programme à l’écran.

TDISPLAYa)

Affiche les informations sur l’afficheur.

DISPLAYa) (RM-AAP051 uniquement)

Appuyez sur TV (W), puis appuyez sur DISPLAY pour afficher les informations du téléviseur.

, (Infos/Affichage texte masqué) (RM-AAP052 uniquement)

Appuyez sur TV (W), puis appuyez sur pour afficher des informations telles que le

numéro de canal et le mode de l’écran actuels. En mode texte : Appuyez sur TV (W), puis sur pour afficher les informations masquées (p. ex., les réponses à un questionnaire).

UNIGHT MODE

Active la fonction Night Mode (page 76).

VSHIFT

La touche s’allume et active les touches roses.

WTV

La touche s’allume et active les touches jaunes.

XTHEATER (RM-AAP051 uniquement) THEATRE (RM-AAP052 uniquement)

Règle automatiquement les paramètres d’image optimaux pour regarder un film lorsque vous raccordez un téléviseur Sony compatible avec la fonction de la touche THEATER ou THEATRE (page 81).

YRM SET UP

Configurez la télécommande.

16FR

a)Reportez-vous au tableau dans page 18 pour plus d’informations sur les touches qui permettent de commander chaque appareil.

b)Les touches suivantes sont des points tactiles. Utilisez les points tactiles comme repères lorsque vous utilisez l’ampli-tuner.

–numéro 5, VIDEO 1

–N, CATEGORY MODE (RM-AAP051 uniquement)

–PRESET +, TV CH + (RM-AAP051 uniquement), PROG + (RM-AAP052 uniquement), c (RM-AAP052 uniquement)

Remarques

•Certaines fonctions expliquées dans cette section peuvent ne pas fonctionner selon le modèle.

•L’explication ci-dessus est fournie à titre d’exemple uniquement. Par conséquent, selon l’appareil, l’opération ci-dessus peut être impossible ou fonctionner différemment.

suite

17FR

Pour commander d’autres appareils Sony

Nom

TéléMag-

Lecteur

Lecteur

Enregis-

PSX

Lecteur

Borne

DSS*1 Récepteur Platine

Platine Lecteur Périphé-

viseur néto-

DVD,

de

treur HDD

Vidéo CD,

CATV

satellite/ cassette

DAT

CD,

rique

scope combiné

disques

lecteur LD numé-

terrestre

A/B

platine DIGITAL

DVD/

Blu-ray

rique*1

numé-

MD

MEDIA

magnéto-

rique*2

PORT

scope

B AV ?/1

z z z z z z z z z z

z z

D Touches

z

z

z

z

z

z

z

z

z

z

z

z

z

z

numériques

-/--, >10

z

z

z

z

z

z

z

z

z

z

z

ENTER

z

z

z

z

z

z

z*4

z

z

z

z

z

*2 (Texte)

z

z

F Touches de

z

z*3

z

z

z

couleur

H TOOLS/

z

z

z

z

z

z

z

OPTIONS

I MENU, HOME

z

z

z

z

z

z

z

z

z

z

J ./>

</<

m/TUNING –, M/TUNING +

N, X, x

KPRESET +/–, TV CH +/–*1, PROG +/–*2

L F1, F2

MBD/DVD TOP MENU, BD/ DVD MENU

TV INPUT*1,

*2

(Sélection

d’entrée),

*2

(Suspension

du texte), WIDE*1, *2

(Mode grand écran)

N MUTING*1,

*2

z z z z z z z z								z*5 z z z
z		z	z	z	z		z	z
z z z z z z z							z	z z z z*7
z z z z z z z							z	z z z z
z	z	z	z	z		z*4 z z		z

zz

z z

z

z

z

O MASTER			z
	VOL +/–*1,
	TV VOL +/–*1,
	+/–*2
P DISC SKIP				z	z	z*6	z
Q RETURN/EXIT			z	z	z z z	z z z z	z
	O
R	V v B b	,	z z z z z z			z z z	z
	/ / /

18FR

Nom	Télé-	Mag-	Lecteur	Lecteur	Enregis-	PSX	Lecteur	Borne	DSS*1 Récepteur Platine	Platine Lecteur Périphé-
	viseur néto-		DVD,	de	treur HDD		Vidéo CD,	CATV	satellite/ cassette	DAT CD,	rique
		scope	combiné	disques			lecteur LD	numé-	terrestre A/B	platine	DIGITAL
			DVD/	Blu-ray				rique*1	numé-	MD	MEDIA
			magnéto-						rique*2		PORT
			scope
S GUIDE*1,	*2 z		z*3	z	z	z		z	z
(Guide)
T DISPLAY	z	z	z	z	z	z	z	z	z	z

*1 RM-AAP051 uniquement.

*2 RM-AAP052 uniquement.

*3 Lecteur DVD uniquement.

*4 Lecteur LD uniquement.

*5 Platine B uniquement.

*6 Vidéo CD uniquement.

*7 m/M uniquement.

19FR

Raccordements

1 : Installation des enceintes

Cet ampli-tuner vous permet d’utiliser un système 7.1 canaux (7 enceintes et un caisson de graves).

Pour tirer pleinement parti du son surround cinéma multicanal, vous devez utiliser cinq enceintes (deux enceintes avant, une enceinte centrale et deux enceintes surround), ainsi qu’un caisson de graves (5.1 canaux).

Vous pouvez bénéficier d’une restitution très fidèle du son enregistré avec un logiciel DVD au format Surround EX si vous raccordez une enceinte surround arrière supplémentaire (système 6.1 canaux) ou deux enceintes surround arrière (système 7.1 canaux).

Vous pouvez profiter d’effets sonores verticaux en raccordant deux enceintes avant hautes supplémentaires (7.1 canaux) en mode PLIIz (page 72).

Exemple de configuration du système d’enceintes

AEnceinte avant (gauche) BEnceinte avant (droite) CEnceinte centrale DEnceinte surround (gauche) EEnceinte surround (droite)

FEnceinte surround arrière (gauche)* GEnceinte surround arrière (droite)* HEnceinte avant haute (gauche)* IEnceinte avant haute (droite)* JCaisson de graves

*Vous ne pouvez pas utiliser simultanément les enceintes arrière surround et les enceintes avant hautes.

20FR

Conseils

•Lorsque vous raccordez un système d’enceintes 7.1 canaux avec deux enceintes surround arrière, tous les angles A doivent être identiques.

•Lorsque vous raccordez un système d’enceintes 7.1 canaux avec deux enceintes avant hautes, placez celles-ci

–à un angle compris entre 22° et 45° ;

–à 3,3 pieds (1 mètre) au moins directement audessus des enceintes avant.

•Lorsque vous raccordez un système d’enceintes 6.1 canaux, placez l’enceinte surround arrière à l’arrière de la position d’écoute.

•Étant donné que le caisson de graves n’émet pas de signaux très directionnels, vous pouvez le placer là où vous voulez.

Raccordements

21FR

2 : Raccordement des enceintes

Débranchez le cordon d’alimentation secteur avant de raccorder les cordons.

Enceinte centrale		Enceinte surround

Droite

BB

Gauche

A		B		B
	Droite	Gauche	Droite	Gauche
Caisson de	Enceinte surround arrière/		Enceinte avant A
gravesb)	avant haute/de
	bi-amplification/avant Ba)

13/32" (10 mm)

ACordon audio mono (non fourni) BCordon d’enceinte (non fourni)

22FR

a)Remarques sur le raccordement des bornes SPEAKERS SURROUND BACK/FRONT HIGH/ BI-AMP/FRONT B.

–Si vous raccordez une seule enceinte surround arrière, raccordez-la au L de cette borne.

–Si vous n’utilisez pas d’enceinte surround arrière ou d’enceinte avant haute et vous disposez d’un système d’enceintes avant supplémentaire, raccordez ce dernier à cette borne.

Réglez « SB Assign » sur « Speaker B » dans le menu Speaker Settings (page 100).

Vous pouvez sélectionner le système d’enceintes avant que vous souhaitez utiliser avec la touche SPEAKERS de l’ampli-tuner (page 41).

–Si vous n’utilisez pas d’enceinte surround arrière ou d’enceinte avant haute, vous pouvez raccorder les enceintes avant à cette borne à l’aide d’un raccordement de bi-amplification (page 23).

Réglez « SB Assign » sur « BI-AMP » dans le menu Speaker Settings (page 100).

b)Si vous raccordez un caisson de graves comportant une fonction de mise en veille automatique, désactivez cette fonction pour regarder des films. Si la fonction de mise en veille automatique est activée, le caisson de graves est automatiquement mis en veille selon son niveau d’entrée, puis le son risque d’être coupé.

Remarques

•Avant de brancher le cordon d’alimentation secteur, vérifiez que les fils métalliques des cordons des enceintes ne se touchent pas les uns les autres entre les bornes SPEAKERS.

•Après avoir installé et raccordé les enceintes, veillez à sélectionner la configuration d’enceintes dans le menu Speaker Settings (page 99).

Raccordement de biamplification

Si vous n’utilisez pas d’enceintes surround		Raccordements
arrière ou d’enceintes avant hautes, vous
pouvez raccorder les enceintes avant aux
bornes SPEAKERS SURROUND BACK/
FRONT HIGH/BI-AMP/FRONT B à l’aide
d’un raccordement de bi-amplification.
Enceinte	Enceinte
avant	avant
(droite)	(gauche)

Hi	Hi
Lo	Lo

Raccordez les prises du côté Lo (ou Hi) des enceintes avant aux bornes SPEAKERS FRONT A, et raccordez les prises du côté Hi (ou Lo) des enceintes avant aux bornes SPEAKERS SURROUND BACK/FRONT HIGH/BI-AMP/FRONT B.

Vérifiez que les parties métalliques Hi/Lo fixées aux enceintes ont été retirées des enceintes. Sinon, cela pourrait provoquer un dysfonctionnement de l’ampli-tuner.

Après avoir effectué le raccordement de bi-amplification, réglez « SB Assign » sur « BI-AMP » dans le menu Speaker Settings (page 100).

23FR

3 : Raccordement du téléviseur

En raccordant la prise HDMI TV OUT ou MONITOR OUT à un téléviseur, vous pouvez voir l’image de l’entrée sélectionnée. En raccordant la prise HDMI TV OUT à un téléviseur, vous pouvez utiliser cet ampli-tuner à l’aide d’une interface utilisateur graphique (GUI, Graphical User Interface).

Il n’est pas nécessaire de raccorder tous les câble. Raccordez les cordons audio et vidéo correspondant aux prises de vos appareils.

Débranchez le cordon d’alimentation secteur avant de raccorder les cordons.

		Téléviseur
	Signaux vidéo		Signaux audio	Signaux
				audio/vidéo
				ARC
A	B	Ca)	D	Ea)	b)

ACordon vidéo composante (non fourni)		Raccordement recommandé
BCordon vidéo (non fourni)		Autre raccordement
CCordon optique numérique (non fourni)
DCordon audio (non fourni)
ECâble HDMI (non fourni)

Sony vous recommande d’utiliser un câble HDMI homologué ou Sony.

24FR

a)Pour écouter le son surround multicanal diffusé par le téléviseur à partir des enceintes raccordées à l’ampli-tuner, raccordez C ou E.

Veillez à désactiver le volume du téléviseur ou à activer la fonction de coupure du son du téléviseur.

b)Si votre téléviseur est compatible avec la fonction ARC (Audio Return Channel), le son du téléviseur sera émis à partir des enceintes raccordées à l’ampli-tuner par le biais du raccordement HDMI TV OUT. Dans ce cas, réglez « ARC » sur « ON » dans le menu HDMI Settings (page 109).

Remarques

•Veillez à mettre l’ampli-tuner sous tension lorsque les signaux vidéo et audio d’un appareil de lecture sont émis vers un téléviseur par le biais de l’ampli-tuner. Tant que l’ampli-tuner n’est pas sous tension, aucun signal vidéo ou audio n’est transmis.

•Raccordez les appareils d’affichage d’images, comme un écran de téléviseur ou un projecteur, à la prise HDMI TV OUT ou MONITOR OUT de l’ampli-tuner. Il est possible que vous ne puissiez pas effectuer d’enregistrement, même si vous raccordez des appareils d’enregistrement.

•Selon l’état du raccordement entre le téléviseur et l’antenne, il est possible que l’image diffusée sur l’écran du téléviseur soit déformée. Dans ce cas, éloignez l’antenne de l’ampli-tuner.

•Lorsque vous raccordez les cordons optiques numériques, insérez les fiches bien droites jusqu’au déclic de mise en place.

•Ne pliez pas ou ne nouez pas les cordons optiques numériques.

Conseils

•Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage 32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

•L’ampli-tuner est doté d’une fonction de conversion vidéo. Pour plus d’informations, reportez-vous à la section « Fonction de conversion des signaux vidéo » (page 38).

•Lorsque vous raccordez la prise de sortie audio du téléviseur aux prises TV IN de l’ampli-tuner pour émettre le son du téléviseur à partir des enceintes raccordées à l’ampli-tuner, réglez la prise de sortie audio du téléviseur sur « Fixed » si elle ne peut pas être basculée entre « Fixed » ou « Variable ».

4a : Raccordement des

appareils audio	Raccordements
L’illustration suivante montre comment
raccorder un lecteur Super Audio CD, un
lecteur CD, un enregistreur CD et un
adaptateur DIGITAL MEDIA PORT.
Débranchez le cordon d’alimentation secteur
avant de raccorder les cordons.

Remarques sur le raccordement de l’adaptateur DIGITAL MEDIA PORT

•Ne raccordez pas ou ne débranchez pas l’adaptateur DIGITAL MEDIA PORT lorsque l’ampli-tuner est sous tension.

•Veillez à effectuer correctement les raccordements DMPORT et insérez le connecteur bien droit.

•Étant donné que le connecteur de l’adaptateur DIGITAL MEDIA PORT est fragile, manipulez-le avec précaution lorsque vous installez ou déplacez l’ampli-tuner.

•Lorsque vous raccordez l’adaptateur DIGITAL MEDIA PORT, assurez-vous que le connecteur est inséré de sorte que le côté portant la flèche soit orienté face à la flèche de la prise DMPORT.

Pour retirer l’adaptateur DIGITAL MEDIA PORT de la prise DMPORT

1

2

Appuyez sur les deux côtés du connecteur et maintenez la pression, puis sortez le connecteur.

suite

25FR

Lecteur Super	Télévi-
Audio CD,	seur*
lecteur CD,
enregistreur
CD
A	B

Adaptateur

DIGITAL MEDIA

PORT

ACordon audio (non fourni)

BCordon vidéo (non fourni)

*Vous pouvez regarder les images diffusées par les appareils raccordés à l’adaptateur DIGITAL MEDIA PORT lorsque vous raccordez le téléviseur à l’ampli-tuner.

26FR

4b : Raccordement des appareils vidéo

Appareils à raccorder

Raccordez vos appareils vidéo comme indiqué dans le tableau ci-dessous.

Appareil	Page
Lecteur de disques Blu-ray*	28, 32
Lecteur DVD*	28, 33
Enregistreur DVD*	28, 33
Tuner satellite*, tuner TV par	28, 35
câble*
« PlayStation 3 »	28
Magnétoscope	36
Caméscope, jeu vidéo, etc.	36

*Si vos appareils vidéo sont dotés de prises HDMI, nous vous recommandons de les raccorder via HDMI.

Si vous voulez raccorder plusieurs appareils numériques mais il n’y a aucune entrée libre

Reportez-vous à la section « Profiter des sons/ images à partir d’autres entrées » (page 94).

Prises d’entrée/de sortie vidéo à raccorder

La qualité d’image dépend de la prise utilisée pour le raccordement. Reportez-vous à l’illustration suivante. Sélectionnez le raccordement en fonction des prises disponibles sur vos appareils.

COMPONENT VIDEO

Y

HDMI

PB/CB

VIDEO

PR/CR

Numérique Analogique

Image de haute qualité

Conversion des signaux vidéo

Cet ampli-tuner est doté d’une fonction qui permet la conversion ascendante des signaux vidéo. Pour plus d’informations, reportez-vous à la section « Fonction de conversion des signaux vidéo » (page 38).

Remarques

•Débranchez le cordon d’alimentation secteur avant de raccorder les cordons.

•Il n’est pas nécessaire de raccorder tous les cordons. Raccordez les cordons correspondant aux prises disponibles sur les appareils raccordés.

•Veillez à mettre l’ampli-tuner sous tension lorsque les signaux vidéo et audio d’un appareil de lecture sont émis vers un téléviseur par le biais de l’amplituner. Tant que l’ampli-tuner n’est pas sous tension, aucun signal vidéo ou audio n’est transmis.

•Lorsque vous raccordez les cordons optiques numériques, insérez les fiches bien droites jusqu’au déclic de mise en place.

•Ne pliez pas ou ne nouez pas les cordons optiques numériques.

Raccordements

suite

27FR

Conseil

Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage 32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

Raccordement d’appareils dotés de prises HDMI

HDMI est l’abréviation de High-Definition Multimedia Interface. Il s’agit d’une interface qui transmet les signaux vidéo et audio au format numérique.

Sony vous recommande de raccorder des appareils à l’ampli-tuner à l’aide d’un câble HDMI.

En raccordant les appareils compatibles avec la technologie « BRAVIA » Sync de Sony au moyen de câbles HDMI, les opérations peuvent être simplifiées. Reportez-vous à la section « Fonctions « BRAVIA » Sync » (page 77).

Caractéristiques HDMI

•Les signaux audio numériques transmis par HDMI peuvent être émis à partir des enceintes raccordées à l’ampli-tuner. Ces signaux prennent en charge le son Dolby Digital, DTS et PCM linéaire.

•L’ampli-tuner peut recevoir le son PCM linéaire (jusqu’à 8 canaux) avec une fréquence d’échantillonnage de 192 kHz ou moins via un raccordement HDMI.

•Les signaux vidéo analogiques en entrée transmis à la prise VIDEO ou aux prises COMPONENT VIDEO peuvent faire l’objet d’une conversion ascendante en signaux HDMI (page 38). Lorsque l’image est convertie, les signaux audio ne sont pas émis par la prise HDMI TV OUT.

•Cet ampli-tuner prend en charge les transmissions Audio à débit binaire élevé (DTS-HD Master Audio, Dolby TrueHD), Deep Color (Deep Colour), x.v.Color (x.v.Colour) et 3D.

•Il prend aussi en charge la fonction Commande pour HDMI. Pour plus d’informations, reportez-vous à la section « Fonctions « BRAVIA » Sync » (page 77).

28FR

Tuner satellite,	Lecteur DVD,	Lecteur de disques
tuner TV par câble	enregistreur DVD	Blu-ray
Signaux	Signaux	Signaux
audio/vidéo	audio/vidéo	audio/vidéo
A	A	A

A

Signaux audio/vidéo

« PlayStation 3 »

A

Signaux audio/vidéo ARC

Téléviseur, etc.*

ACâble HDMI (non fourni)

Sony vous recommande d’utiliser un câble HDMI homologué ou Sony.

*Pour plus d’informations sur le raccordement audio du téléviseur à l’ampli-tuner, reportez-vous à la page 24.

Remarques

•L’entrée HDMI 3 offre une meilleure qualité de son. Si vous avez besoin d’une qualité de son supérieure, raccordez votre appareil à la prise HDMI IN 3 (for AUDIO) et sélectionnez l’entrée HDMI 3.

•Veillez à modifier le réglage initial de la touche d’entrée HDMI 1–4 de la télécommande, afin de pouvoir utiliser cette touche pour commander vos appareils. Pour plus d’informations, reportez-vous à la section « Programmation de la télécommande » (page 122).

suite

Raccordements

29FR

•Vous pouvez également renommer l’entrée HDMI de façon à l’afficher sur l’afficheur de l’amplituner. Pour plus d’informations, reportez-vous à la section « Attribution d’un nom à l’entrée (Name Input) » (page 52).

Remarques sur les câbles de raccordement

•Utilisez un câble HDMI haute vitesse. Si vous utilisez un câble HDMI standard, il est possible que les images 1080p, Deep Color (Deep Colour) ou 3D ne s’affichent pas correctement.

•L’usage d’un câble de conversion HDMIDVI n’est pas conseillé. Lorsque vous raccordez un câble de conversion HDMIDVI à un appareil DVI-D, il est possible que le son et/ou l’image ne soient pas diffusés. Raccordez d’autres cordons audio ou d’autres cordons de raccordement numériques, puis réglez « Input Assign » dans le menu Input Option si le son n’est pas diffusé correctement.

Remarques sur les raccordement HDMI

•Un signal audio en entrée transmis à la prise HDMI IN est émis à partir des prises SPEAKERS, HDMI TV OUT et PHONES. Il n’est pas émis par une autre prise audio.

•Les signaux vidéo en entrée transmis à la prise HDMI IN peuvent uniquement être émis à partir de la prise HDMI TV OUT. Les signaux vidéo en entrée ne peuvent être émis qu’à partir des prises VIDEO OUT ou MONITOR OUT.

•Les signaux audio et vidéo transmis par l’entrée HDMI ne sont pas émis à partir de la prise HDMI TV OUT lorsque le menu GUI est affiché.

•Si vous souhaitez écouter le son à partir de l’enceinte du téléviseur, réglez « Audio Out » sur « TV+AMP » dans le menu HDMI Settings (page 107). Si vous ne pouvez pas lire de source audio multicanal, réglez cette option sur « AMP ». Toutefois, le son ne sera pas émis par l’enceinte du téléviseur.

•Les signaux DSD d’un Super Audio CD ne sont pas transmis ni en entrée, ni en sortie.

30FR

•Veillez à mettre l’ampli-tuner sous tension lorsque les signaux vidéo et audio d’un appareil de lecture sont émis vers un téléviseur par le biais de l’ampli-tuner. Si vous réglez « Pass Through » sur « OFF », ni les signaux vidéo ni les signaux audio ne seront transmis si l’appareil n’est pas sous tension.

•Les signaux audio (fréquence d’échantillonnage, longueur de bits, etc.) transmis par une prise HDMI risquent d’être supprimés par l’appareil raccordé. Vérifiez le réglage de l’appareil raccordé si l’image est de mauvaise qualité ou si le son n’est pas émis par un appareil raccordé via le câble HDMI.

•Le son risque d’être interrompu si la fréquence d’échantillonnage, le nombre de canaux ou le format audio des signaux de sortie audio de l’appareil de lecture est modifié.

•Si l’appareil raccordé n’est pas compatible avec la technologie de protection contre la copie (HDCP), l’image et/ou le son provenant de la prise HDMI TV OUT risquent d’être déformés ou de ne pas être émis.

Dans ce cas, vérifiez les spécifications de l’appareil raccordé.

•Vous pouvez uniquement bénéficier des modes Audio à débit binaire élevé (DTS-HD Master Audio, Dolby TrueHD) et PCM linéaire multicanal avec un raccordement HDMI.

•Réglez la résolution d’image de l’appareil de lecture sur 720p/1080i pour bénéficier du mode Audio à débit binaire élevé (DTS-HD Master Audio, Dolby TrueHD).

•Il peut s’avérer nécessaire d’effectuer certains réglages pour la résolution d’image du lecteur avant de pouvoir profiter du mode PCM linéaire multicanal. Reportez-vous au mode d’emploi de l’appareil de lecture.
