Husqvarna Royal 153 S, Royal 153 S3, Royal 153 S3 BBC Owner's Manual

ROYAL 153 S

ROYAL 153 S3

ROYAL 153 S3BBC

ITA

UK

FRA

GER

NL

SPA

POR

HUN

POL

CZ

DK

S

NO

FL

Libretto d'istruzione e uso

Notice d'instructions et mode d'emploi

Instruction manual

Bedienungsanleitung

Manual de uso y manutencion

Gebruiksaanwijzing

Livro de instrucçoes e modo de emprego

Instrukcja obslÀugi i konserwacji

Használati utasítás

Návod k pouz°itiu

Brugsvejledning

Bruksanvisning

Bruksog vedlikeholdsveiledning

Käyttöohjeet

Rasaerba con motore a scoppio - Lama 53 cm Tondeuse avec moteur à explosion - Lame 53 cm. Lawn mower with petrol engine - 53 cm blade Rasenmäher mit Explosionsmotor - Messer 53 cm

Cortadora de hierba con motor de explosión – Cuchilla 53 cm. Grasmaaimachine met verbrandingsmotor – Mes 53 cm.

Cortagrama com motor a explosão – Lamina 53 cm. Korsiaka do trawy z silnikiem gazowym – Nozé 53 cm.

Robbanò-motor hajtàsù fûnyíró - Kès 53 cm Sekacka° trávy s výbušný motorem – Sekací list 53 cm

Plæneklipper med eksplosionsmotor – 53 cm klinge Grasklipper med eksplosjonmotor – 53 cm klinge Gressklipper og bensinmotor - Kniv 53 cm Räjähdysmoottorilla varustettu ruohonleikkuri – Terä 53 cm

Rasaerba semovente Tondeuse automotrice Self-propelled lawn mower Selbstfahrender Rasenmäher Cortadora de hierba propulsada Zelfrijdende grasmaaimachine Cortagrama semovente Korsiaka do trawy samobiezéna Önjàròfûnyíró

Samohybná sekac°ka trávy Selvkørende plæneklipper Självgående gräsklippare Selvbevegelig grasklipper Itseliikkuva ruohonleikkuri

Rasaerba semovente 3 velocità Tondeuse automotrice à 3 vitesses 3-speed self-propelled lawn mower Selbstfahrender 3-Gang-Rasenmäher

Cortadora de hierba propulsada 3 velocidades Zelfrijdende grasmaaimachine 3 snelheden Cortagrama semovente tre velocidades Korsiaka do trawy samobieznaé o 3 predkosciach% > Önjàrò - fûnyíró 3 sebessègfokozattal Sekac°ka trávy na 3 rychlosti

Selvkørende plæneklipper med 3 hastigheder Självgående gräsklippare 3 hastigheter Selvbevegelig grasklipper med 3 hastighet Itseliikkuva 3- nopeuksinen ruohonleikkuri

Rasaerba semovente con freno lama Tondeuse automotrice avec frein lame Self-propelled lawn mower with blade brake

Selbstfahrender Rasenmäher mit Messerbremse Cortadora de hierba propulsada con freno cuchilla Zelfrijdende grasmaaimachine met mesrem Cortagrama semovente com freio lamina Korsiaka do trawy samobiezéna z hamulcem ostrza Önjàrò - fûnyíró kèsfèkkel

Samohybná sekac°ka trávy s brzdou sekacího listu Selvkørende plæneklipper med klingebremse Självgående gräsklippare med broms för knivblad Selvbevegelig grasklipper med klingesbremse Itseliikkuva ruohonleikkuri teräjarrulla

Rasaerba semovente 3 velocità con freno lama Tondeuse automotrice à 3 vitesses avec frein lame 3-speed self-propelled lawn mower with blade brake Selbstfahrender3Gang-RasenmäherundMesserbremse

Cortadora de hierba propulsada 3 velocidades con freno cuchilla Zelfrijdendegrasmaaimachine3snelhedenmetmesrem Cortagrama semovente tre velocidades com freio lamin Korsiakadotrawysamobieznaé o3predkos% ciach> zhamulcemostrza Önjàrò - fûnyíró 3 sebessègfokozattal kèsfèkkel

Sekacka° trávy na 3 rychlosti s brzdou sekacího listu Selvkørende plæneklipper med 3 hastigheder og klingebremse Självgående gräsklippare 3 hastigheter med broms för knivblad Selvbevegelig grasklipper med 3 hastighet med klingesbremse Itseliikkuva3-nopeuksinenruohonleikkuriteräjarrulla

Versione avviamento elettrico Tondeuse démarrage électrique Electric-starter lawn mower Rasenmäher elektrischem Anlasser Cortadora arranque eléctrico

Grasmaaimachine met elektrische ontsteking Cortagrama acionamento elétrico

Korsiarka do trawy zaplonÀ elektryczny Villamos indìtàsù - fûnyíró

Sekac°ka trávy s elektrickým spoištìnim Plæneklipper med elektrisk start Gräsklippare med elektrisk start Grasklipper med elektris

Itseliikkuva ruohonleikkuri

Versione lusso Version de luxe Luxury version

Version Luxusausführung Version lujo

Luxe grasmaaimachine Cortagrama luxo

Korsiarka do trawy luksusowa “ Luxus “ - fûnyíró

Luxusní sekac°ka trávy Luksus plæneklipper Gräsklippar lyx Luksus grasklipper

Laadukas ruohonleikkuri

I

F

GB

D

E

NL

P

PL

H

SK

CZ DK

S

N

SF

La ringraziamo per la fiducia accordataci con l'acquisto del nostro rasaerba. Siamo certi che avrà modo di apprezzare nel tempo e con soddisfazione la qualità del nostro prodotto. La preghiamo di leggere attentamente questo manuale predisposto appositamente per informarla circa il suo uso corretto in conformità ai requisiti essenziali di sicurezza.

Nous vous remercions de la préférence que vous nous avez accordée en choisissant notre tondeuses. Nous sommes persuadés que vous pourrez apprécier dans le temps la qualité de notre produit et que vous en serez entièrement satisfaits.Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

We wish to thank you for choosing our lawn mowers. We are confident that the high quality of our machine will meet with your satisfaction and appreciation and that your lawn mower will give you long-lasting service.Before starting to use your machine, make sure to read with care this manual, which has been purposely drawn up to provide you with all the necessary information for proper use, in compliance with basic safety requirements.

Wir danken Ihnen für IhrVertrauen, das Sie uns durch den Kauf unseres Rasenmäher entgegengebracht haben und sind sicher, daß Sie mit der Qualität unseres Produkte zufrieden sein werden.Wir bitten Sie, dieses Handbuch aufmerksam durchzulesen, das Sie über die richtige Verwendung in Übereinstimmung mit den Sicherheitsvorschriften informiert.

Le damos las gracias por la confianza que nos ha demostrado al comprar nuestro cortacesped.Estamos seguros de que podrá apreciar con el tiempo y con satisfacción la calidad de nuestro producto.Le rogamos lea atentamente este manual preparado expresamente para informarle sobre el uso correcto con arreglo a los requisitos básicos de seguridad.

Wij danken u voor het vertrouwen waarmee voor u onze maaimachine heeft gekozen.

U zult langdurig plezier hebben van de kwaliteit van dit produkt. Leest u aandachtig dit handboek, dat speciaal bedoeld is om u te informeren over het juiste gebruik ervan volgens de vereiste veiligheidsvoorwaarden.

Agradecemos a preferência que nos deram, escolhendo a nossa cortadores de relva.Estamos seguros que, com o tempo, podereis apreciar a qualidade dos nossos produtos e ficareis plenamente satisfeitos.

Pedimos a leitura atenta deste manual, preparado especialmente para informar da utilização correcta da máquina e das normas de segurança fundamentais.

Gratulujemy Pan>stwu zakupu naszej kosiarka do trawy jestes>my pewni, zée be%dziecie Pan>stwo usatysfakcjonowani wysoka% jakos>cia% naszego produktu.

Prosimy o uwazé ne przeczytanie calÀ ej instrukcji obslÀ ugi i szczególÀ owe zapoznanie sie% ze wskazaniami dotycza% cymi bezpíeczen>stwa uzéytkowania urza%dzenia.

Köszönjük Fu^ nyírógép megvásárlása útján belénkhelyezett bizalmat. Biztosak vagyunk, hogy meg lesz elégedve gyártmanyunk mino^ségével.

Kérjük, olvassa el figyelemmel ezt az utasítást a helyes használati mod és a biztonsági eloirások betartása érdekében.

D°akujeme Vám za do°veru, ktorú ste nám prejavili kúpou nás°ho kosac° ka. Pri jeho pouz°ívaní a budete mat' moz°nost' ocenit' masívnost' prístroja ako aj kvalitu nás°ho vy>robku.

Pozorne si prec° ítajte tento návod k pouz° itiu, ktory> Vas bude informovat' o správnom pouz° ívaní podl'a základny> ch bezpec°nostny>ch predpisov.

Vi takker dig for at have valgt en af vores plæneklippere. Vi er overbeviste om, at maskinens høje kvalitet og præstationer vil tilfredsstille dine forventninger og klippe din plæne lang tid fremover. Læs vejledningen grundigt igennem, da den indeholder vigtige råd til en korrekt anvendelse i overensstemmelse med de vigtigste sikkerhedskrav.

Vi tackar er för det förtroende ni visat oss genom att köpa vår gräsklippare.Vi är övertygade om att ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet under en lång tid framöver. Vi ber er att noggrannt läsa denna bruksanvisning som har till uppgift att informera er om hur man ska använda gräsklipparen på ett korrekt sätt i enlighet med nödvändiga säkerhetskrav.

Takk for tilliten du har vist ved å kjøpe vår gressklipper. Vi er sikker på at du i fremtiden vil sette pris på og ha glede av kvaliteten til vårt produkt. Vi ber deg om å lese denne veiledningen for å få all informasjon om riktig bruk i overensstemmelse med de viktigste sikkerhetskravene.

Kiitämme ruohonleikkurimme valinnasta. Olemme varmoja, että tuotteemme tarjoaa parhaan mahdollisen suorituskyvyn ja kestää käytössä pitkään. Lue käyttöopas huolellisesti, sillä se antaa tärkeää laitteen oikeaan ja turvalliseen käyttöön liittyvää tietoa.

Attenzione! Leggere il manuale di istruzioni prima dell'uso Attention! Lire le manuel d’instructions avant utilisation. Caution! Read the instructions manual before use.

Achtung! Vor der Verwendung ist die Bedienungsanleitung zu lesen. Atención! Leer el manual de instrucciones antes del uso.

Pas op! De gebruiksaanwijzing voor het gebruik nauwkeurig doorlezen. Atenção! Ler o manual de instruções antes do uso.

Tenere le persone estranee fuori dalla zona di pericolo! Eloigner toute personne etrangère de la zone dengereuse! Keep other people well away from the danger area! Unbefugte dürfen nicht in den Gefahrenbereich gelangen! Mantener al personal ajeno fuera de la zona de peligro!

Zorg ervoor dat andere personen buiten de gevarenzone blijven! Manter pessoas estranhas fora da zona de perigo

Attenzione:pericolo ferimento mani e piedi.

Attention! Danger de blessures des mains et des pieds.

Warning: Risk of hand and feet injury.

Achtung: Handund Fussverletzung

Atención: peligro heridas a manos y pies.

Let op, gevaar voor verwondingen aan handen en voeten.

Atenção, perigo machucamento mãos e pés.

Pericolo di aspirazione di gas tossici! Non utilizzare l'apparecchio in ambienti chiusi o poco ventilati

Danger d’inhalation de gaz toxiques! Ne pas utiliser l’appareil dans des espaces fermés ou peu ventilés.

Risk of breathing in toxic gases ! Do not use the appliance in closed or poorly ventilated environments.

Gefahr des Einatmens giftiger Gase ! Das Gerät darf nicht in geschlossenen oder schlecht belüfteten Räumen verwendet werden.

Peligro de aspiración de gases tóxicos! No utilizar el aparato en ambientes cerrados o poco ventilados

Gevaar voor inademing van giftige gassen! Gebruik het apparaat niet in gesloten of niet goed geventileerde ruimtes.

Perigo de aspiração de gás tossicos! Não utilizar o aparelho em lugares fechados ou pouco ventilados.

Pericolo di esplosione! Non effettuare rabbocchi di carburante con motore in moto. Danger d’explosion ! Ne pas faire le plein de carburant, moteur en marche. Risk of explosion ! Do not top up with fuel with engine running. Explosionsgefahr ! Treibstoff darf nicht bei laufendem Motor nachgefüllt werden. Peligro de explosión! No rellenar con carburante cuando el motor está encendido

Gevaar voor explosie! Vul geen brandstof met draaiende motor bij. Perigo de explosão! Não juntar o carburante com o motor em função

Attenzione! Superficie calda.

Attention! Surface chaude

Caution! Hot surface

Achtung! Oberfläche ist heiß.

Atención! Superficie caliente

Pas op! Warm oppervlak

Atenção! Supercifie quente

Attenzione! Spegnere il motore e staccare la candela prima di effettuare qualunque manutenzione

Attention! Eteindre le moteur et enlever la bougie avant d’effectuer quelque opération d’entretien que ce soit.

Caution! Switch off the engine and disconnect the spark plug before undertaking any maintenance work.

Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen.

Atención! Apagar el motor y extraer la bujía antes de efectuar cualquier manutención Pas op! De motor uitzetten en de bougie ontkoppelen alvorens enige onderhoudshandeling uit te voeren.

Atenção! Desligar o motor e a vela antes de qualquer manutenção

Uwaga! Przed uz>yciem przeczytac> instrukcjê obslÀugi. Figyelem! Elolvasni az utasìtàsokat a hasznàlat elott. Upozorne°ní! Pr°ed pouz°itím si pr°ec°tìte uz°ivatelskou pr°íruc°ku. Forsigtig! Læs vejledningen igennem inden ibrugtagning. Varning! Läs bruksanvisningen innan ni använder gräsklipparen Advarsel! Les bruksveiledningen før bruk.

Huomio! Lue käyttöopas huolellisesti ennen laitteen käyttöönottoa.

Przypadkowe osoby nie powinny przebywac> w zasie%gu pracy urza%dzenia. A veszélyes területen ne tartózkodjanak idegenek!

Zákaz zdrz° iavania sa cudzích osôb v nebezpec°nej oblasti. Hold uvedkommende personer på sikker afstand af farezonen! Håll alla obehöriga på avstånd från riskområdet!

Hold uvedkommende utenfor faresonen!

Älä anna asiattomien henkilöiden oleskella vaara-alueella!

Uwaga, niebezpieczen>stwo zranienia ra%k i nóg.

Figyelem, veszèly: kezek ès làbak megsebzèse.

Pozor, nebezpec°í porane°ní rukou a nohou.

Forsigtig: Fare for tilføjelse af sår på hænder og fødder.

Varning: risk för skada på händer och fötter.

Advarsel: Fare for å skade hendene og føttene.

Huomio: käsien ja jalkojen loukkaantumisen vaara.

Niebezpieczen>stwo wdychania gazów truja%cych! Nie uz>ywac> urza%dzenia w pomieszczeniach zamknie%tych lub o slÀabym przewietrzeniu

Mèrgezo gàzak belègzèse veszèly! Ne hasznàlni a gèpet zàrt vagy kevèsbè szelloztetett helysègekben.

Nebezpec°í nadechnutí toxických plynù ! Spotr°ebic° nepouz°ívejte v uzavr°ených nebo s°patne° ve°ìtraných místnostech.

Fare for indånding af giftige gasser! Anvend andrig maskinen i lukkede eller dårligt ventilerede rum.

Risk för inandning av giftiga gaser! Använd inte apparaten i stängda eller dåligt ventilerade lokaler.

Fare for å puste inn giftige gasser! Ikke bruk apparatet i lukkede eller dårlig ventilerte lokaler.

Myrkyllisten kaasujen hengittämisen vaara! Älä käytä laitetta suljetuissa tai riittämättömästi ilmastoiduissa tiloissa.

Niebezpieczen>stwo wybuchu! Nie przelewac> paliwa przy zapalonym silniku Robbanàsveszèly! Ne hajtani vègre az uzemanyag toltèst amikor a motor mukodèsben van.

Nebezpec°í výbuchu! Palivo nedolévejte za provozu motoru. Eksplosionsfare! Fyld aldrig brændstof på med motoren tændt.

Risk för explosion! Utför inte påfyllning av bränsle med motorn igång. Fare for eksplosjon! Ikke etterfyll drivstoff med motoren i gang. Räjähdyksen vaara! Älä suorita polttoaineentäydennystä moottorin käydessä.

Uwaga! Powierzchnia gora%ca

Figyelem! Meleg felulet.

Pozor ! Horký povrch

Forsigtig! Varm overflade.

Varning! Mycket het yta.

Advarsel! Varm overflate

Huomio! Kuuma pinta.

Uwaga! Przed wykonaniem jakiejkolwiek konserwacji zgasic> silnik i wyja%c> s>wiece% Figyelem! Kikapcsolni a motrot ès kiiktatni a gyertyàt minden karbantartàsi muvelet elott.

Pozor! Pr°ed prováde°ním jakékoliv údrz°by zhasne°te motor a odpojte svíc°ku. Forsigtig! Enhver form for vedligeholdelse skal ske med slukket motor og frakoblet tændrør.

Varning! Stäng av motorn och lossa tändstiftet innan något som helst ingrepp för underhåll utförs.

Advarsel! Slå av motoren og kople fra tennpluggen før det utføres vedlikehold. Huomio! Sammuta moottori ja irrota sytytystulppa ennen minkään huoltotoimenpiteen aloittamista

2

ITALIANO

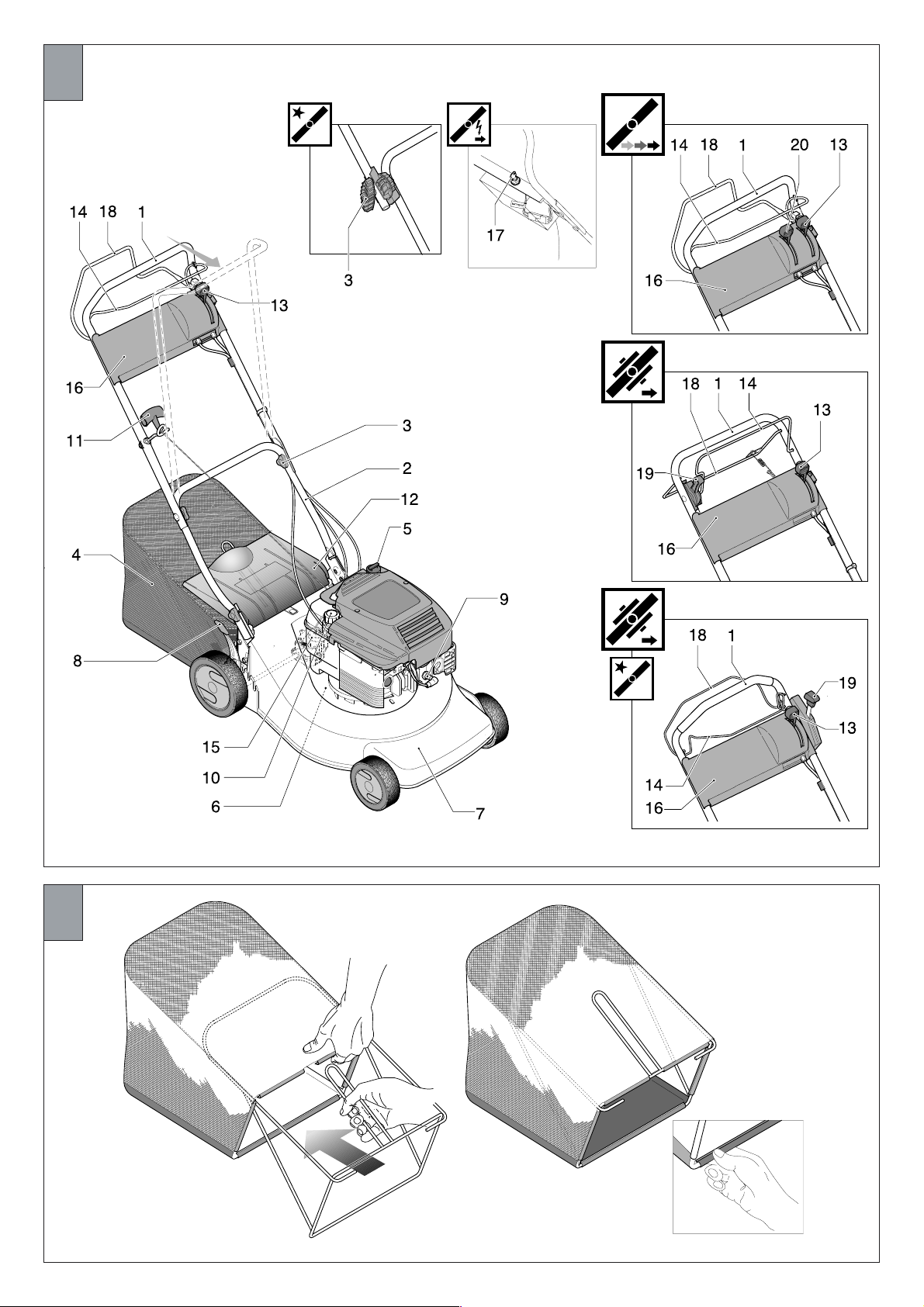

A		NOMENCLATURA (vedere a pagina 45)
				8	Leve regolazione altezza taglio	15	Gruppo riduttore
	1		Manico superiore
2			Manico inferiore	9	Candela	16	Mascherina manico
3			Vite, dado fissaggio manico superiore	10	Tappo serbatoio benzina	17	Chiave avviamento elettrico
4			Raccoglierba	11	Maniglia avviamento motore	18	Maniglia frizione
5			Tappo carico olio	12	Paratoia posteriore	19	Leva innesto lama
6			Tappo scarico olio	13	Leva acceleratore	20	Leva velocità avanzamento
7			Scocca	14	Leva di sicurezza

B

C

D

E

F

G

H

I

MONTAGGIO RACCOGLIERBA (vedere a pagina 45)

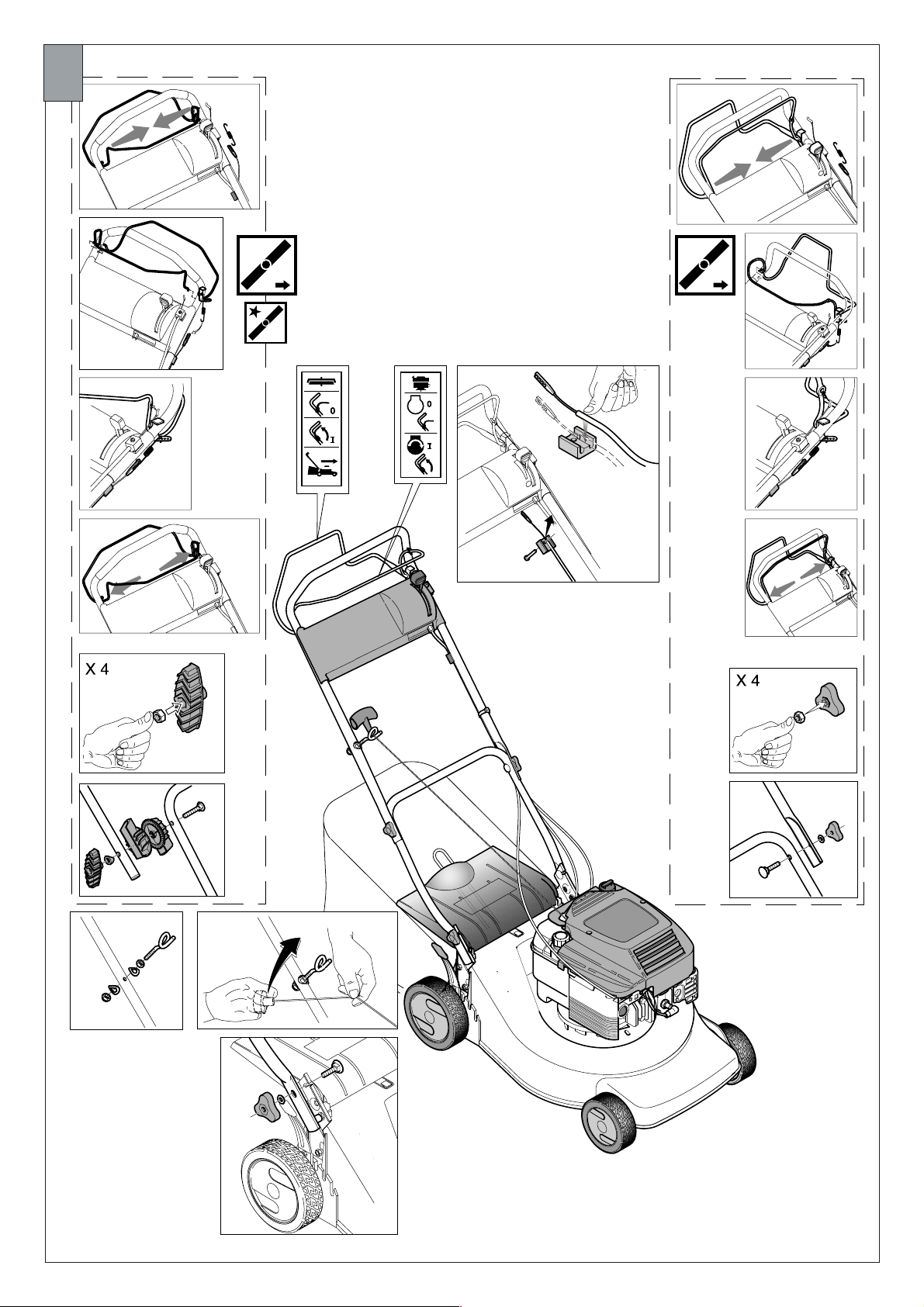

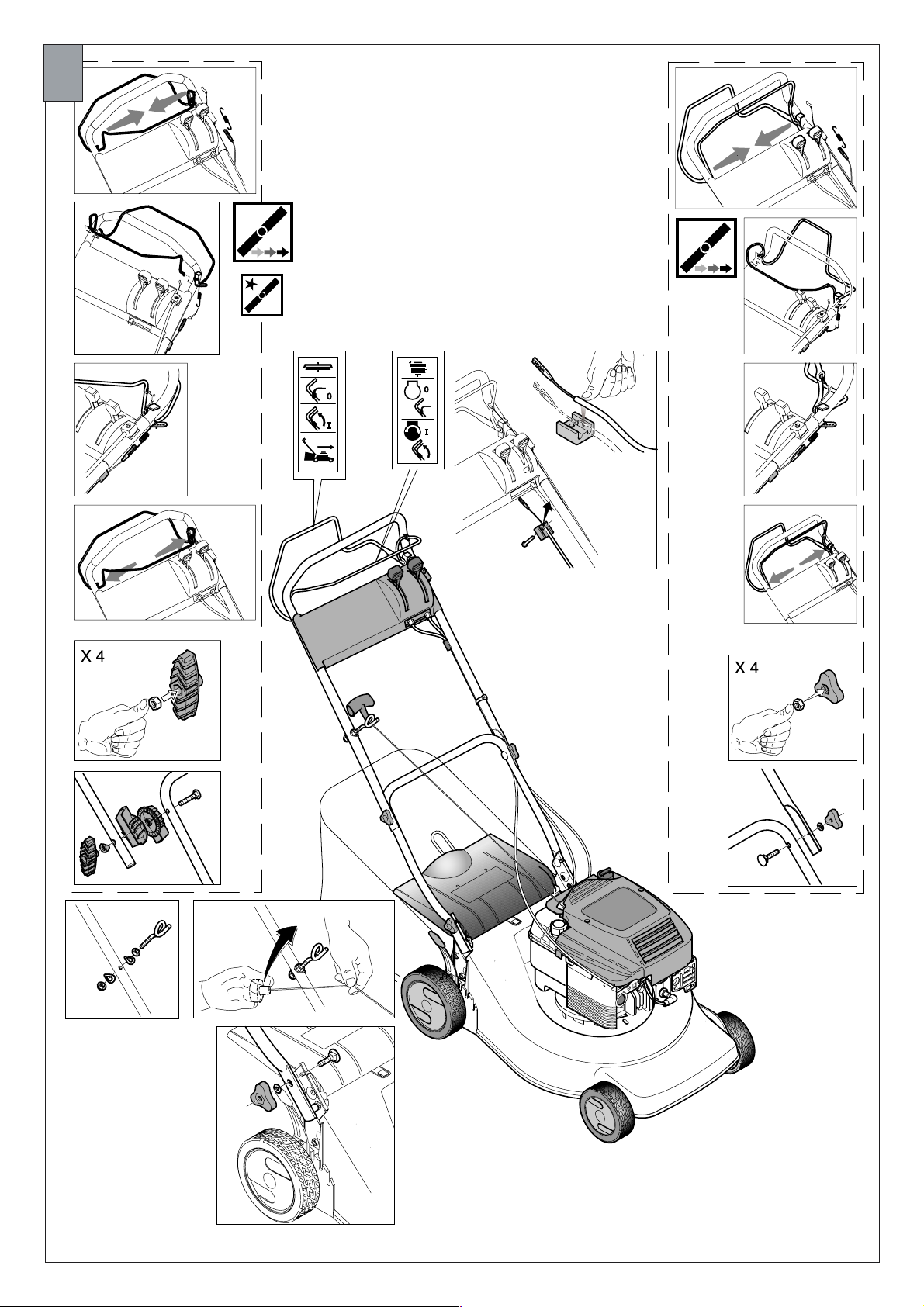

MONTAGGIO (vedere a pagina 46)

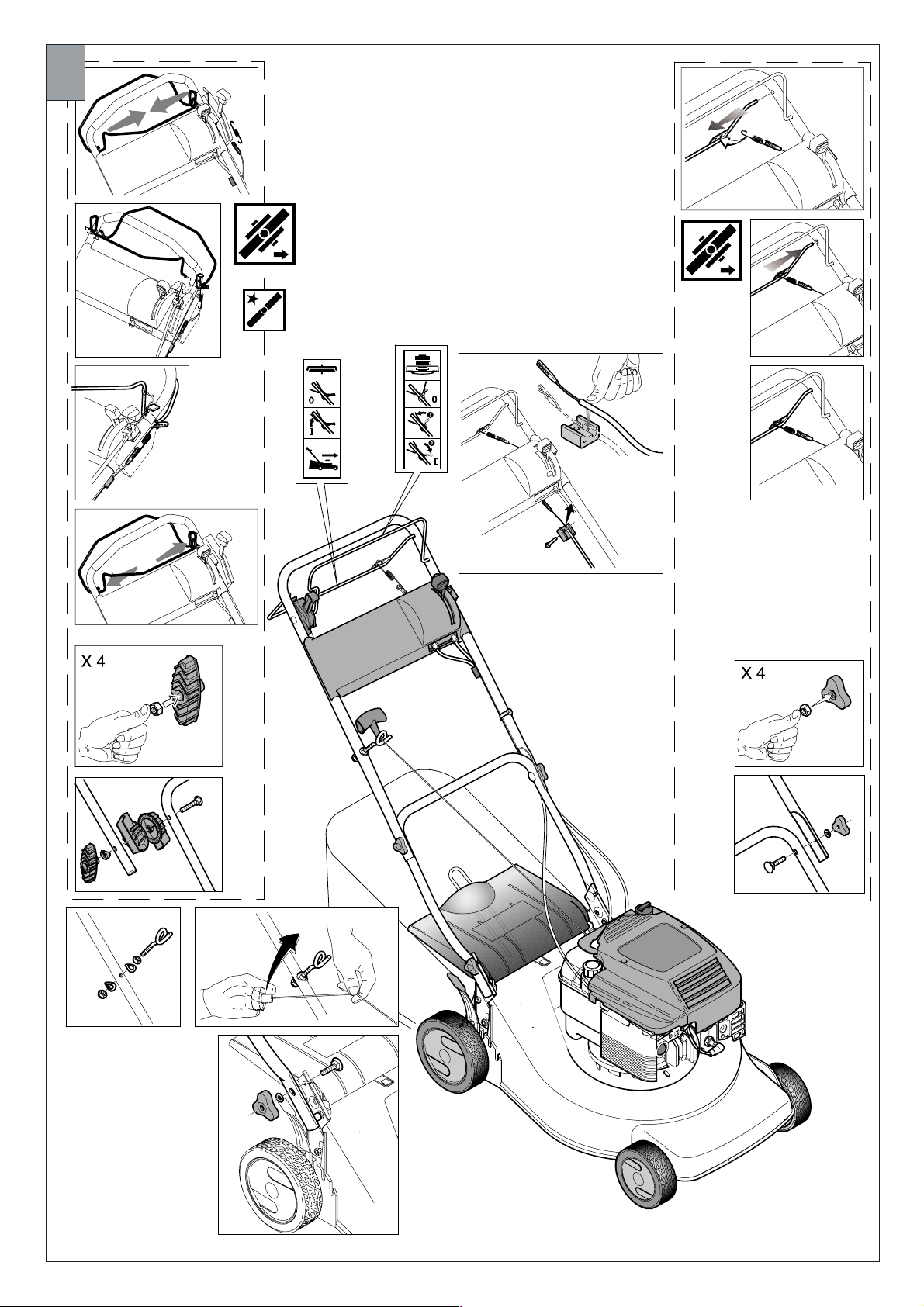

MONTAGGIO (vedere a pagina 47)

MONTAGGIO (vedere a pagina 48)

MONTAGGIO (vedere a pagina 49)

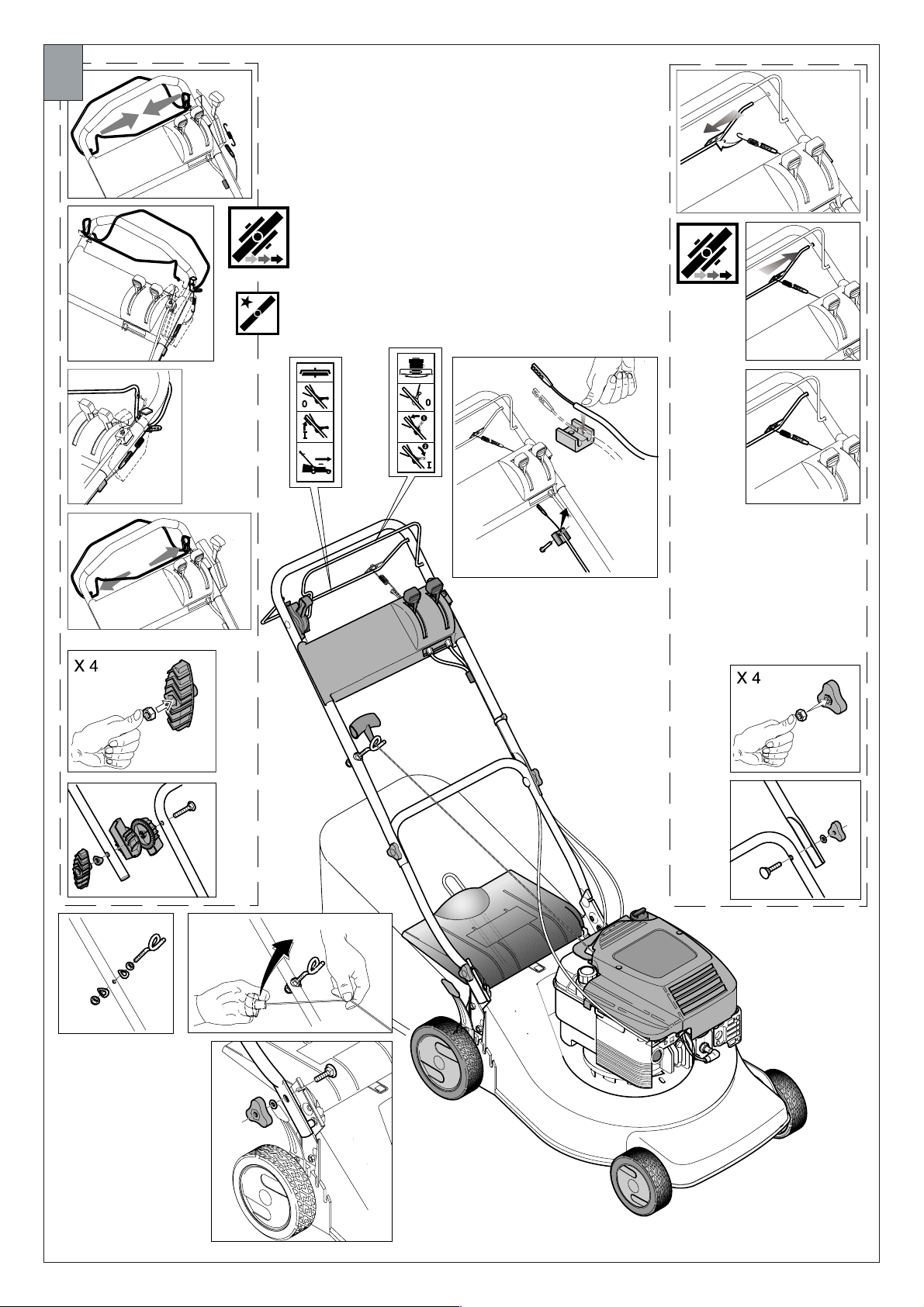

Rasaerba semovente/ avviamento elettrico.

Rimuovere le estremità dei manici, collegare i cavi come mostrato e ripristinare

il fissaggio dei manici stessi

Rasaerba semovente a 3 velocità / avviamento elettrico.

Rimuovere le estremità dei manici, collegare i cavi come mostrato e ripristinare il fissaggio dei manici stessi

Rasaerba semovente con freno lama.

Rimuovere le estremità dei manici, collegare i cavi come mostrato e ripristinare il fissaggio dei manici stessi

Rasaerba semovente a 3 velocità con freno lama.

Rimuovere le estremità dei manici, collegare i cavi come mostrato e ripristinare il fissaggio dei manici stessi

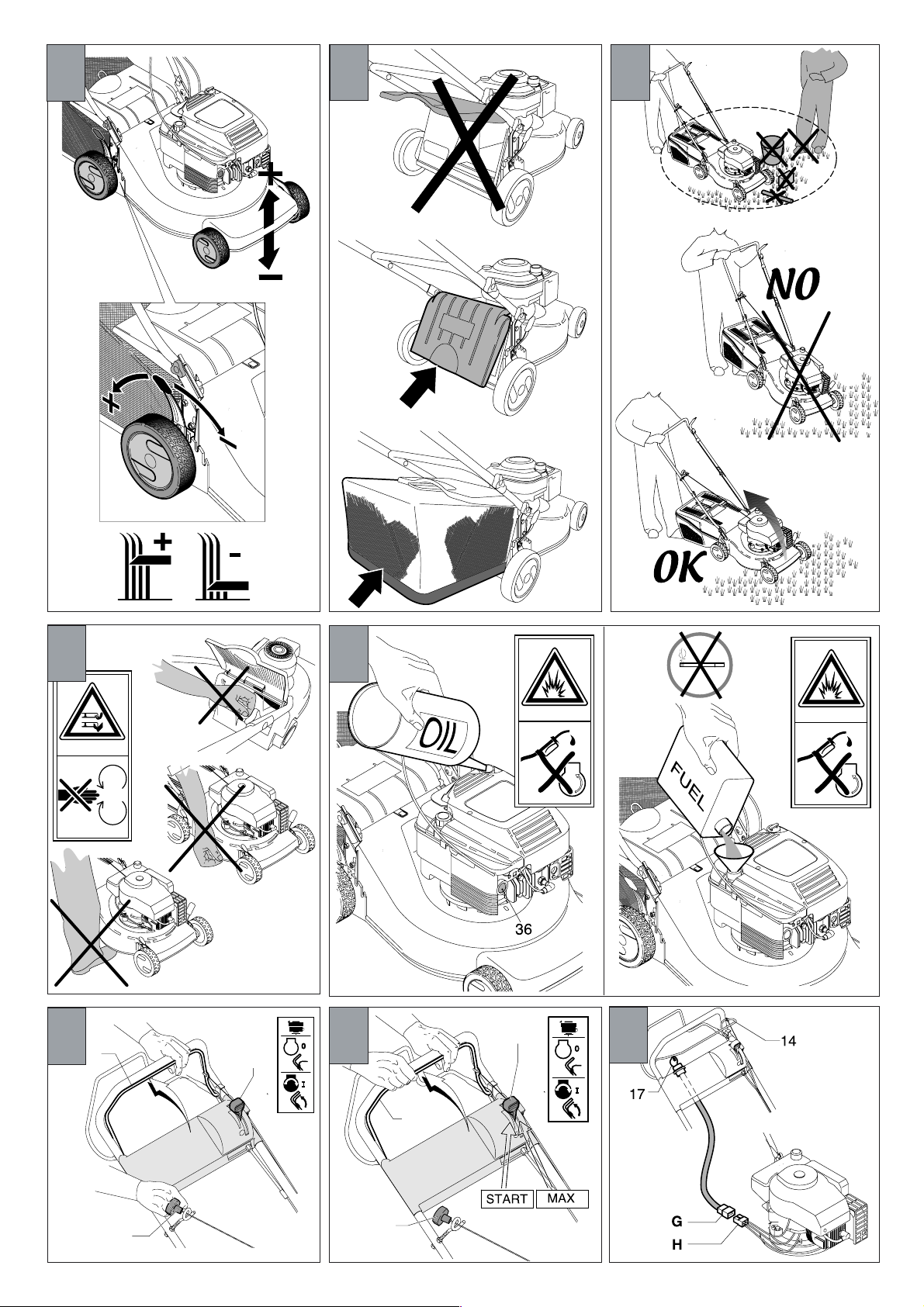

REGOLAZIONE ALTEZZA TAGLIO (vedere a pagina 50)

PREDISPOSIZIONE PROTEZIONI (vedere a pagina 50)

lOperare sempre con il raccoglierba o il deflettore montati.

lSpegnere il motore per la rimozione del raccoglierba e per la regolazione altezza taglio

lA motore funzionante evitare assolutamente di mettere le mani o piedi sotto il bordo della carcassa o nell'apertura di espulsione

(vedere a pagina 50)

Prima di iniziare il taglio del prato, bisogna togliere eventuali corpi estranei dallo stesso.

Durante il lavoro bisogna fare attenzione ad eventuali corpi estranei, rimasti sul prato.L'utilizzatore è responsabile verso terzi nella zona di lavoro.

Durante la messa in moto o l'avviamento del motore, l'operatore non deve alzare la rasaerba, però, se necessario, solo inclinarla, in modo che la lama sia rivolta verso il lato opposto all'operatore.

J

K

(vedere a pagina 50)

Quando il motore è in movimento, bisogna assolutamente evitare di avvicinarsi con la mano o le punte dei piedi, sotto il bordo della carcassa o nell'apertura di espulsione della stessa

FUNZIONAMENTO (vedere a pagina 50)

PREDISPOSIZIONE MOTORE

Per la preparazione del motore, occorre consultare il libretto istruzioni motore della casa costruttrice dello stesso. ATTENZIONE: Prima dell’uso aggiungere olio al motore (0.6 l).

a)Per motori con sistema "choke":

in caso di motore freddo, posizionare la leva acceleratore (13) nella posizione START

L

M

N

(vedere a pagina 50)

AVVIAMENTO MOTORE

Effettuate le operazioni di messa a punto, si procede all'avviamento del motore nel seguente modo:

b)Azionare la maniglia freno (14) per permettere l'avviamento del motore, tenere la leva premuta contro la maniglia in fase di avvio e durante l’utilizzo della macchina – funzionamento del freno del motore.

c) Per motori con sistema "primer":

premere 3 o 4 volte la pompetta di arricchimento (36) posta sul carburatore;posizionare la leva acceleratore (13) nella posizione MAX. Per ulteriori chiarimenti si raccomanda la consultazione del libretto di istruzioni del motore stesso.

(vedere a pagina 50) d)Avviare il motore:

AVVIAMENTO MANUALE (Mantenendo premuta la leva freno motore (14)).

lImpugnare la maniglia dell'avviamento (11) e tirare la fune senza sforzo sino ad avvertire la resistenza provocata dalla compressione, rilasciare la maniglia quindi dare uno strappo energico.

(vedere a pagina 50)

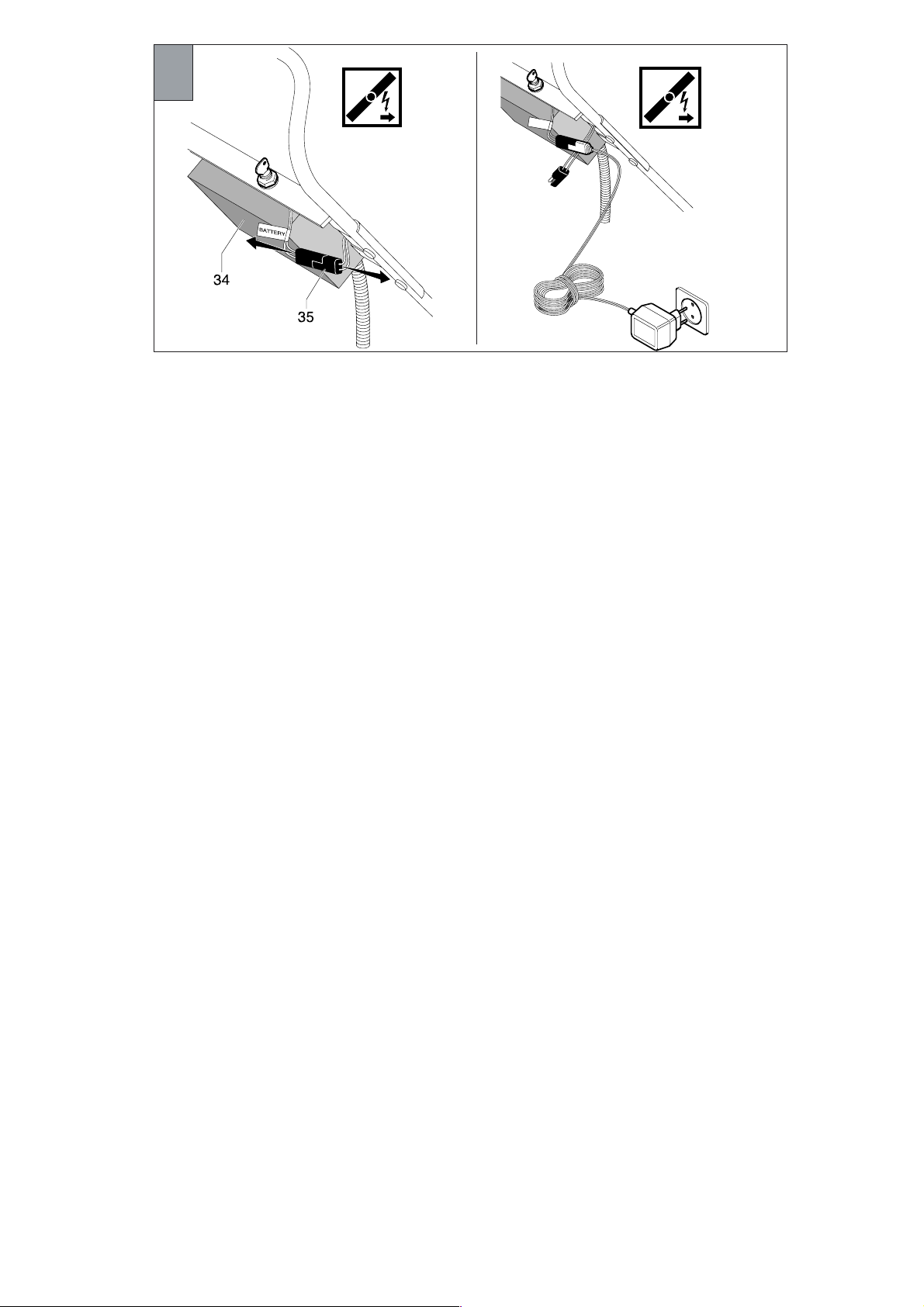

AVVIAMENTO ELETTRICO (Mantenendo premuta la leva freno motore (14)). lInnestare la spina (G) nella presa (H) sul motore. Girare la chiave di accensione (17)

ATTENZIONE! La lama entra in rotazione quando si mette in funzione il motore.

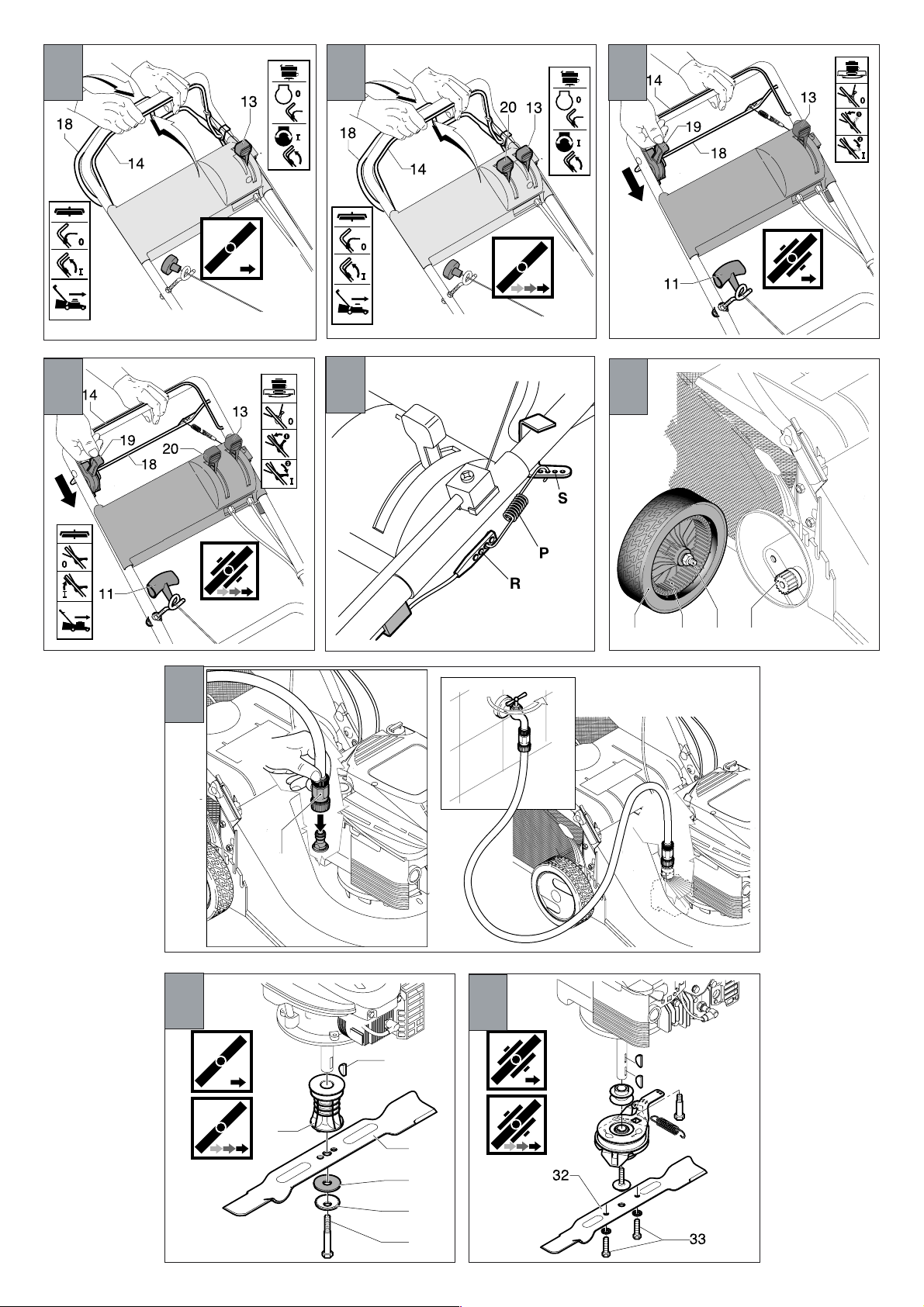

O	(vedere a pagina 51)

Mantenere premuta la maniglia (14) durante il funzionamento, al rilascio della stessa il	Innesto avanzamento automatico:alzare la maniglia frizione (18) e tenerla premuta.
motore si ferma.	ATTENZIONE: innestare solo a motore funzionante.
TAGLIO	Disinnesto automatico avanzamento:rilasciare la maniglia frizione
Per effettuare il taglio dell'erba spingere manualmente la macchina o innestare l'avanza-
mento automatico

3

ITALIANO

P					(vedere a pagina 51)

Mantenere premuta la maniglia (14) durante il funzionamento, al rilascio della stessa il motore si ferma.

TAGLIO

Per effettuare il taglio dell'erba spingere manualmente la macchina o innestare l'avanzamento automatico

Prima di procedere all'innesto dell'avanzamento automatico selezionare la velocità di avanzamento mediante la leva cambio (20).

Cambiare la marcia con la frizione disinserita. Sono disponibili 3 marce. 1° ~ 0,6 m/s

2° ~ 0,9 m/s 3° ~ 1,2m/s

Innesto avanzamento automatico:alzare la maniglia frizione (18) e tenerla premuta.

ATTENZIONE: innestare solo a motore funzionante.

Disinnesto automatico avanzamento:rilasciare la maniglia frizione

Q			(vedere a pagina 51)

A motore funzionante, per innestare la lama occorre tirare la maniglia (14) verso il manico e tenerla premuta; spingere in avanti la leva innesto lama (19), a questo punto la lama entra in rotazione.

ATTENZIONE! Al rilascio della maniglia (14), la lama si fermerà, mentre il motore continuerà a funzionare.

TAGLIO

Per effettuare il taglio dell'erba spingere manualmente la macchina o innestare l'avanzamento automatico.

Innesto avanzamento automatico:alzare la maniglia frizione (18) e tenerla premuta.

ATTENZIONE: innestare solo a motore funzionante.

Disinnesto automatico avanzamento:rilasciare la maniglia frizione

R			(vedere a pagina 51)

A motore funzionante, per innestare la lama occorre tirare la maniglia (14) verso il manico e tenerla premuta; spingere in avanti la leva innesto lama (19), a questo punto la lama entra in rotazione.

ATTENZIONE! Al rilascio della maniglia (14), la lama si fermerà, mentre il motore continuerà a funzionare.

TAGLIO

Per effettuare il taglio dell'erba spingere manualmente la macchina o innestare l'avanzamento automatico

Prima di procedere all'innesto dell'avanzamento automatico selezionare la velocità di avanzamento mediante la leva cambio (20).

Cambiare la marcia con la frizione disinserita. Sono disponibili 3 marce. 1° ~ 0,6 m/s

2° ~ 0,9 m/s 3° ~ 1,2m/s

Innesto avanzamento automatico:alzare la maniglia frizione (18) e tenerla premuta.

ATTENZIONE: innestare solo a motore funzionante.

Disinnesto automatico avanzamento:rilasciare la maniglia frizione

S

T

(vedere a pagina 51)

Importante: se premendo la maniglia frizione l'innesto dell'avanzamento non avviene, occorre effettuare la registrazione del cavo frizione inserendo la molla (P) in uno dei successivi fori della piastrina (R) o nel foro "S" .

GRUPPO AVANZAMENTO AUTOMATICO (vedere a pagina 51)

Controllare periodicamente il gruppo avanzamento automatico e tenerlo ben pulito. In particolare tenere ben puliti il pignone (21) e l'ingranaggio (22). Per tale verifica occorre togliere la ruota (23) svitando la vite (24).

NORME DI SICUREZZA

Addestramento

a)I minori di 16 anni e le persone non a conoscenza delle istruzioni d'uso non devono utilizzare la rasaerba.

b)L'operatore è responsabile verso terzi nella zona di lavoro. Tenere lontano i bambini e gli animali domestici quando la rasaerba e` in funzione

c)Questa macchina è utililizzabile unicamente per tagliare erba naturale.Non è consentito utilizzarla per altri scopi (ad es. per spianare rilievi nel terreno quali tane di talpe e formicai)

d)Lavorare solo in presenza di luce idonea

e)Prima di iniziare il lavoro, bisogna togliere eventuali corpi estranei dallo stesso. Durante il lavoro occorre fare attenzione ad eventuali corpi estranei dall'area interessata

Preparazione/Funzionamento

a)Durante il lavoro indossare calzature robuste e pantaloni lunghi

b)Prima di iniziare il lavoro assicurarsi che gli utensili siano perfettamente fissati. In caso di riaffilatura dei taglienti, cio` va effettuato uniformemente su ambedue i lati, onde evitare uno sbilanciamento. Qualora la lama presentasse danneggiamenti maggiori è necessario sostituirla.

c)Spegnere il motore e togliere il cappuccio della candela per:

leffettuare il trasporto, il sollevamento o lo spostamento dall`area di lavoro della macchina.

leffettuare lavori di manutenzione o pulizia

lintervenire comunque sugli utensili

lregolare l`altezza di taglio

llasciare la macchina incustodita

La lama gira per alcuni secondi anche dopo aver spento il motore

d)Attenzione! Il carburante e`altamente infiammabile:

lConservare il carburante solo nelle taniche previste allo scopo

lImmettere il carburante nel serbatoio solo all`aria aperta e non fumare

lFare il pieno di carburante prima di avviare il motore.

Non aprire mai il tappo del serbatoio carburante o aggiungere benzina mentre il motore sta girando o quando e` ancora caldo

lSe la benzina e` fuoriuscita non tentare mai di avviare il motore. Spostare la macchina al di fuori dell'area interessata dalla perdita ed evitare qualunque fonte di accensione fino a quando i vapori di benzina non si sono dissipati.

lrimettere saldamente il tappo del serbatoio

e)Le macchine con motore a scoppio non devono mai essere fatte funzionare in ambienti chiusi per il pericolo di intossicamento

f)Durante il il lavoro bisogna solo camminare, mai correre.

g)Usare estrema cautela nell'inversione o quando si tira la rasaerba verso se stessi

h)Durante il funzionamento su pendenze o discese, si richiede particolare prudenza:

lutilizzare scarpe antisdrucciolevoli

lprestare attenzione a dove si mettono i piedi

lspostarsi trasversalmente rispetto alla pendenza, mai in salita o discesa.

lusare prudenza nei cambiamenti di direzione di marcia

lnon lavorare su pendenze eccessivamente ripide

i)Non usare mai la macchina con ripari e protezioni difettose o senza che i dispositivi di sicurezza (ad es.deviatori o raccoglierba) siano installati ed in ordine.

j)In caso di uso improprio del dispositivo raccoglierba sussiste il pericolo di dovuto alla lama in rotazione e alla possibilita` di oggetti scagliati intorno.

k)Per motivi di sicurezza il motore non deve mai superare il numero dei giri indicato sulla targhetta

l) Avviare il motore con cautela e secondo le istruzioni d'uso. Quando il motore e' in movimento, bisogna assolutamente impedire a chiunque di avvicinarsi con la mano o le punte dei piedi sotto il bordo della carcassa o nel- l'apertura di espulsione della stessa

m)Durante la messa in moto del motore, l'operatore non deve alzare la rasaerba; qualora cio` fosse necessario, deve solo inclinarla in modo che la lama sia rivolta verso il lato opposto all'operatore.

n)Se la lama avesse urtato un ostacolo, arrestare il motore e togliere il cappuccio della candela, richiedere quindi

un esame della stessa da parte di un esperto.

Manutenzione e deposito

a)Tenere tutti i dadi, bulloni e viti perfettamente serrati per lavorare in condizioni di sicurezza.

b)Non depositare mai la macchina con carburante nel serbatoio in luoghi dove i vapori del carburante potrebbero raggiungere fuochi aperti o scintille

c)Dare al motore il tempo di raffreddarsi prima di mettere l'apparecchio in qualsiasi ambiente stretto

d)Tenere il motore, la marmitta, lo scomparto della batteria e il serbatoio della benzina liberi da erba, foglie ed eccessivo lubrificante, onde ridurre i pericoli di incendio

e)Controllare frequentemente il raccoglierba per eventuale usura e deterioramento

f)Per ragioni di sicurezza, sostituire tempestivamente parti usurate o danneggiate

g)Qualora si effettuasse lo scarico del serbatoio per il rimessaggio invernale, tale operazione va effettuata al- l'aperto

h)Montare le lame seguendo le rispettive istruzioni e usare solo lame marcate con il nome o il marchio del Costruttore o Fornitore e contrassegnati con il numero di riferimento

i)Per la protezione delle mani durante lo smontaggio ed il montaggio degli utensili bisogna utilizzare guanti protettivi idonei.

4

ITALIANO

U MANUTENZIONE (vedere a pagina 51)

Attenzione! Spegnere il motore e staccare la candela prima di effettuare qualunque manutenzione

lPer motori a scoppio a 4 tempi verificare regolarmente il livello dell'olio. Aggiungere o cambiare l'olio se necessario. Per ulteriori delucidazioni vedasi il manuale istruzioni del motore.

lControllare periodicamente il serraggio delle viti e dadi.Dopo il taglio dell'erba pulire sempre la macchina sia sotto che sopra. Evitare che si depositi l'erba sotto lo chassis. lNon utilizzare getti d'acqua per la pulizia esterna della rasaerba: potrebbe provocare

seri danni al sistema di avviamento elettrico.

lFare attenzione al silenziatore di scarico dei fumi perchè .... scotta. lPeriodicamente smontare gli assali porta ruota, pulirli con petrolio e mettere dell'olio

prima di montarli: lo stesso per le ruote su cuscinetti a sfere però ricordarsi di metter del grasso nei cuscinetti

lControllare di frequente la lama per accertare eventuali danni.

lE' buona cosa ogni fine stagione far controllare il rasaerba da una stazione di servizio. lPulizia sottoscocca

A macchina ferma e spenta.

- Collegare il raccordo (25) sulla scocca al rubinetto alimentazione acqua. Aprire il rubinetto.

-Avviare il motore (lama in rotazione) lasciandola funzionare per alcuni minuti.

-A pulizia avvenuta: spegnere il motore. Chiudere il rubinetto, staccare il tubo dal raccordo/scocca.

LAMA (vedere a pagina 51)

V W

lPer togliere la lama (26) svitare la vite (27)

lControllare : il supporto lama (28), la rondella frizione (29), la chiavetta (30) e le rondelle (31), se risultassero danneggiati o incrinati sostituirli.

lDurante il montaggio accertarsi che la chiavetta (30) sia nella sede dell'albero motore e che la lama sia montata con il lato tagliente rivolto verso il senso di rotazione del motore. La vite lama (27) va bloccata con coppia di serraggio di 5,34 Kpm (52,4 Nm).

lPer togliere la lama (32) svitare le due viti (33)

lVerificare la condizione della lama e sostituire tutte le parti che risultano danneggiate, riassemblare utilizzando due viti (33) che devono essere serrate a 5,34 Kgm (52,4Nm).

Y KIT AVVIAMENTO ELETTRICO (vedere a pagina 52)

lE' opportuno prima di eseguire il primo avviamento tenere sotto carica la batteria per 2-3 ore. Se durante l'avviamento la batteria da segni di insufficienza, caricarla per 24 ore.

Non insistere per ogni avviamento oltre i 5 secondi

MANUTENZIONE BATTERIA

ATTENZIONE

Per una corretta manutenzione della batteria (34), specie per lunghi periodi di inattività, e per la ricarica non è necessario toglierla dalla custodia, ma procedere nel seguente modo:

1)Togliere il contatto (35)

2)Custodire la batteria in un ambiente secco e fresco

3)Ricaricare la batteria prima dell'uso a temperatura ambiente per 24-36 ore

4)Ripristinare il contatto (35) prima dell'utilizzo.

SMALTIMENTO BATTERIA

Le batteria contrassegnate con il simbolo "container spazzatura cancellato" e con l'indicazione del simbolo chimico Pb (=batteria con piombo) non vanno gettate nei rifiuti casalinghi.

Pb

L'utente è obbligato dalla legge a consegnare batterie usate in appositi punti di raccolta oppure ai rivenditori

Pb

5

FRANCE

A

B

NOMENCLATURE (début en page 45)

1	Guidon supérieur	7	Châssis	14	Dispositif de securité
2	Guidon inférieur	8	Leviers de réglage de hauteur de coupe	15	Groupe réducteur
3	Vis, ecrou de serrage manche supérieur	9	Bougie	16	Plaquette du guidon
4	Sac	10	Bouchon du réservoir d'essence	17	Clé de contact
5	Bouchon de remplissage d'huile	11	Lanceur	18	Manette d'embrayage
6	Bouchon de vidange d'huile	12	Dèflecteur arrère	19	Levier d'engagement de la lame
		13	Manette des gaz	20	Manette de la vitesse

MONTAGE DU SAC (début en page 45)

C

D

E

F

G

H

MONTAGE (début en page 46)

MONTAGE (début en page 47)

MONTAGE (début en page 48)

MONTAGE (début en page 49)

Tondeuse automotrice / démarrage électrique

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

Tondeuse automotrice à 3 vitesses / démarrage électrique

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

Tondeuse automotrice avec frein lame

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

Tondeuse automotrice à 3 vitesses avec frein lame

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

REGLAGE DE COUPE (début en page 50)

PRE-EQUPEMENT PROTECTIONS (début en page 50)

lEffectuer toujours la tonte avec bac à herbe ou déflecteur installé.

lArrêter le moteur avant de retirer le bac ou régler la hauteur de coupe

lLorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection

I

J

K

(début en page 50)

Avant de commencer la coupe de l'herbe, il faut enlever du gazon les éventuels corps étrangers.

Lors de la mise en marche du moteur l'utilisateur ne doit pas soulever la tondeuse, toutfois si necessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé a l'utilisateur.

(début en page 50)

Lorsque le moteur tourne il faut absolument éviter de mettre le main ou le bout des pieds sous le bord du carter ou dans le tunnel d'ejection.

FONCTIONNEMENT (début en page 50)

MISE AU POINT DU MOTEUR

Pour celà, il est necessaire de consulter le livret d'instruction de la maison constructrice du moteur. ATTENTION : Avant l’utilisation, ajouter de l’huile au moteur ( 0.6 l).

a)Moteurs avec système "choke":

en cas de moteur froid, positionner le levier d'accélérateur (13) sur START.

L	(début en page 50)
	DÉMARRAGE DU MOTEUR
	Après avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante:
	b)Agir sur la poignée de frein (14) pour permettre le démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l’utilisation de la machine
	– actionne le frein moteur.
	c) Moteurs avec système "primer":
	appuyer 3/4 fois sur la petite pompe d'enrichissement (36) située sur le carburateur; positionner le levier d'accélérateur (13) sur MAX.
	Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

M

N

(début en page 50)

d) Mettre en marche le moteur:

DÉMARRAGE MANUEL: (En tenant le levier d’arrêt du moteur (14)).

lsaisir la poignée de démarrage (11) et tirer le lanceur sans effort, jusqu'à percevoir la résistance entraînée par la compression; relâcher la poignée, puis donner un coup

sec.

(début en page 50)

DÉMARRAGE ÉLECTRIQUE: (En tenant le levier d’arrêt du moteur (14)). lInfoncer la fiche (G) dans la prise (H) sur le moteur. Tourner la clé de contact (17).

ATTENTION: La lame est entraînée en rotation dès le démarrage du moteur.

O

(début en page 51)

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique: soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poignée d'embrayage.

6

P

(début en page 51)

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Avant de procéder à l'ntroduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

FRANCE

Changer de vitesse avec l’embrayage relâché. Trois vitesses sont disponibles. 1°~ 0,6 m/s

2°~ 0,9 m/s 3°~ 1,2m/s

Enclenchement avancement automatique: soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poignée d'embrayage.

Q			(début en page 51)

Avec moteur en fonction, tirer la manette (14) vers la poignée et la tenir pressée pour enclencher la lame; pousser en avant le levier d'engagement de la lame (19), maintenant la lame commence à tourner.

ATTENTION: Lorsqu'on laisse la manette (14) la lame s'arrête, tandis que le moteur continue à marcher.

Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

R			(début en page 51)

Avec moteur en fonction, tirer la manette (14) vers la poignée et la tenir pressée pour enclencher la lame; pousser en avant le levier d'engagement de la lame (19), maintenant la lame commence à tourner.

ATTENTION: Lorsqu'on laisse la manette (14) la lame s'arrête, tandis que le moteur continue à marcher.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Avant de procéder à l'ntroduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique: soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poignée d'embrayage.

Changer de vitesse avec l’embrayage relâché. Trois vitesses sont disponibles. 1°~ 0,6 m/s

2°~ 0,9 m/s 3°~ 1,2m/s

Enclenchement avancement automatique: soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poignée d'embrayage.

S

T

(début en page 51)

Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclenche pas, il faut régler le câble d'embrayage en introduisant le ressort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S" .

GROUPE D'AVANCEMENT AUTOMATIQUE (début en page 51)

Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (21) et l'engrenage (22) soient parfaitement nettoyés.

Pour ce faire, il faut enlever la roue (23) en desserrant la vis (24).

NORMES DE SECURITÈ

Consignes générales

a)Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine.

b)L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Eloigner les enfants et les animaux domestiques lorsque la machine est en marche.

c)Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d)Travailler uniquement dans des conditions adéquates

de visibilité.

e)Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels.

Préparation / Fonctionnement

a)Pendant le fauchage, porter des chaussures robustes et un pantalon.

b)Avant de procéder au fauchage, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de détérioration importante d'une lame, il y a lieu de la remplacer.

c)Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de:

lenlever les dispositifs de protection;

ltransporter, soulever ou déplacer la machine;

leffectuer des opérations d'entretien, de nettoyage ou

intervenir de toute manière sur la lame;

lrégler la hauteur de coupe et laisser la machine sans surveillance.

Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes.

d)Attention! Le carburant est hautement inflammable.

l Conserver le carburant dans des bidons spécialement prévus à cet effet.

lProcéder au remplissage du réservoir de carburant en plein air. Ne pas fumer pendant cette opération.

lFaire le plein avant de démarrer le moteur. Ne jamais ouvrir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est encore chaud.

lEn cas de fuites de carburant, ne jamais essayer de démarrer le moteur. Déplacer la machine loin de la zone concernée par la fuite et éviter toute source inflammable tant que les vapeurs d'essence ne se sont pas dissipées.

lSerrer à nouveau le bouchon du réservoir.

e)Ne jamais utiliser des machines équipées de moteurs à explosion dans les lieux clos, au risque d'intoxication. f)Lors de la tonte du gazon, ne jamais courir, mais toujours

marcher.

g)Prêtez un maximum d'attention lorsque vous faites demitour ou que vous tirez votre tondeuse vers vous-mêmes. h)En cas d'opérations de fauchage sur des pentes, il faut

prendre des précautions particulières:

lporter des chaussures antidérapantes;

lprêter un maximum d'attention à son propre chemin;

lse déplacer transversalement par rapport à la pente,

jamais en remontant ni en descendent;

lprêter un maximum d'attention lorsqu'on fait demi-tour; lne pas parcourir des pentes excessivement raides. i)Ne jamais utiliser la tondeuse avec des tabliers ou des

protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les déviateurs ou le bac à herbe) ne sont pas correctement installés.

j)Un emploi abusif du bac à herbe entraîne des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris.

k)Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaquette.

l)Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher à qui que ce soit de s'approcher

avec les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement.

m)Lors du démarrage du moteur, l'opérateur ne doit jamais

soulever la tondeuse; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé par rapport à l'opérateur.

n)Si la lame heurte contre un obstacle, couper le moteur et enlever le cache de la bougie; s'adresser à un expert pour effectuer un contrôle.

Entretien et stockage

a)Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b)Si le réservoir contient encore du carburant, ne jamais laisser la machine dans des lieux où les vapeurs d'essence pourraient atteindre des flammes ou des

scintilles.

c)Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint.

d)Pour réduire les risques d'incendie, éliminer toute trace d'herbe, de feuilles ou de lubrifiant dans le moteur, le pot d'échappement, le compartiment de la batterie et le réservoir de carburant.

e)Contrôler souvent le bac à herbe pour vérifier l'absence de tout signe d'usure ou de détérioration.

f)Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés.

g)En cas de vidange du réservoir avant l'hiver, effectuer cette opération en plein air.

h)Monter les lames en suivant les instructions; n'utiliser que des lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. i)Pour protéger les mains lors des opérations de dépose/ repose des lames, porter des gants spécialement prévus

à cet effet.

7

FRANCE

U MAINTENANCE (début en page 51)

Attention! Eteindre le moteur et enlever la bougie avant d’effectuer quelque opération d’entretien que ce soit.

lPour les moteurs 4 temps, vérifiez règuliérement le niveau d'huile, rajoutez de l'huile ou remplacez la si necessaire. Lisez attentivement la notice d'entretien du moteur. lContrôlez souvent les ecrous, les boulons et les vis. L'usure de la visserie présente

des dangers mayeurs.

lNettoyez toujours la tondeuse afin d'éviter que le gazon ne s'attache au dessous du chassis.

lLubrifiez périodiquement les axes des roues.

lContrôler fréquemment la lame afin de vérifier d’éventuelles détériorations.

lFaites controler votre tondeuse par une station service specialisée. lNettoyage sous la coque

Avec la machine à l’arrêt et éteinte :

-Déconnecter le raccord (25) sur la coque au robinet alimentation eau. Ouvrir le robinet. -Mettre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes.

-Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque.

		LAME (début en page 51)
V					lPour démonter la lame (26) dévisser le boulon (27).
					lContrôler le support porte-lame (28), la rondelle friction (29), la clavette (30) et les rondelles (31) si elles sont usées ou endommagées
					doiven être remplacé.
					lPendant le montage s'assurer que le clavette (30) est bien à sa place sur l'arbre-moteur et que le côte tranchant de la lame soit dans le sens
					de rotation du moteur. La vis de lame (27) doit être bloquée avec une couple de serrage de 5,34 Kgm (52,4 Nm).
W					lPour retirer la lame (32), desserrer les deux vis (33).
					lVérifier l’état de la lame et remplacer toute partie endommagée, remonter en utilisant les deux vis (33) qui devront être serrées à 5,34 kgm
					(52,4 Nm).

Y KIT DEMARRAGE ELECTRIQUE (début en page 52)

lAvant de procéder au premier démarrage, il y a lieu de garder la batterie sous charge pendant 2-3 heures. En cas de défaillance de la batterie lors du démarrage, la charger pendant 24 heures.

Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes.

MAINTENANCE DE LA BATTERIE

ATTENTION

Pour un bon entretien de la batterie (34), surtout en cas de longues périodes d’arrêt, et pour la recharger, il n’est pas nécessaire que vous la sortiez de sa protection mais vous devez toutefois suivre les règles suivantes :

1)Coupez le contact (35).

2)Placez la batterie dans un endroit protégé, à l’abri de l’humidité et de la chaleur.

3)Rechargez la batterie avant de l’utiliser, à température ambiante pendant 24-36 heures

4)Rétablissez le contact (35) avant la mise en service .

ELIMINATION DE LA BATTERIE

Les batteries portant le symbole "conteneur poubelle effacé" et l’indication du symbole chimique Pb (=batterie au plomb) ne doivent absolument pas être jetées dans les poubelles domestiques.

Pb

En conformité de la loi, l’utilisateur doit obligatoirement transporter les batteries usées dans des centres spéciaux de retraitement des déchets, ou bien les remettre aux revendeurs qui se chargeront de son évacuation.

Pb

8

ENGLAND

A

B

C

D

E

F

DESCRIPTION (starts at page 45)

1	Upper handles	7	Deck	14	Engine stop lever
2	Lower handles	8	Adjusting levers for cutting height	15	Reduction gear
3	Fastening knobs for upper handles	9	Spark plug	16	Console
4	Grass catcher	10	Fuel cap	17	Ignition key
5	Oil filler cap	11	Engine start-grip	18	Clutch lever
6	Oil drain plug	12	Rear deflector	19	Blade engagement lever
		13	Throttle lever	20	Handle advance speed

ASSEMBLY OF GRASS CATCHER (starts at page 45)

ASSEMBLY (starts at page 46)

ASSEMBLY (starts at page 47)

ASSEMBLY (starts at page 48)

ASSEMBLY (starts at page 49)

Self-Propelled/ Electric Start Lawnmower.

Remove the bail arms, attach cables as shown and re-fit the bail arms.

3 Speed Self-Propelled/Electric Start Lawnmower.

Remove the bail arms, attach cables as shown and re-fit the bail arms.

Self-propelled Lawnmower with Blade Brake.

Remove the bail arms, attach cables as shown and re-fit bail arms.

3 Speed Self-Propelled Lawnmower with Blade Brake.

Remove the bail arms, attach cables as shown and re-fit the bail arms.

G

H

ADJUSTMENT OF CUTTING HEIGHT (starts at page 50)

SAFETY PRECAUTIONS (starts at page 50)

lAlways operate with the deflector or grasscatcher in the correct position.

lAlways stop the engine before removing the grasscatcher or adjusting the height of cut.

lNever place your hands or feet underneath the deck or into the rear grass discharge chute while the engine is running.

I

J

K

L

(starts at page 50)

Before mowing, remove all foreign objects from the lawn which may be thrown by the machine. While mowing, stay alert for any foreign objects which may have been missed.

Never lift the rear of the mower while starting the engine or during normal operation.

(starts at page 50)

Never place your hands or feet underneath the deck or into the rear discharge chute while the engine is running.

OPERATION (starts at page 50)

ENGINE ADJUSTMENTS

Refer to the engine manufacturer's maintenance manual. CAUTION:- 0.6l Oil must be added to the engine before use. a) Engines with choke system:

when the engine is cold, position the accelerator lever (13) on START

(starts at page 50)

STARTING THE ENGINE

Once the machine has been set up properly, start the engine as follows:

b)Operate the engine stop lever (14) to prepare the engine for start, keep lever pressed against handle while starting and using the machine - it operates the engine brake. c) Engines with primer system:

Press the fuel-enrichment pump (Picture 'K' item 36) located on the carburettor 3 or 4 times position the accelerator lever (13) on MAX. For further information and explanations, read carefully the user instruction manual of the engine.

(starts at page 50)

M d) Start engine.

MANUAL STARTING: (While holding the engine stop lever (14)).

lHold the engine start-grip (11) and pull the starter rope gently until you feel the resistance caused by compression. Return the starter rope slowly then pull the handle firmly towards you to its full extent.

(starts at page 50)

N ELECTRICAL STARTING: (While holding the engine stop lever (14)). lInsert the plug (G) in the socket (H) on the engine. Turn the ignition key (17).

CAUTION: The blade starts turning as soon as the engine is started.

O

(starts at page 51)

Keep the engine stop lever (14) depressed during machine operation. When the lever is released, the engine stops.

MOWING

To cut the grass, push the lawn mower manually or insert the automatic advance gear.

How to insert automatic advance: Lift up the clutch handle (18) and keep it pressed in position.

CAUTION: Engage the gear only when the engine is running.

How to disengage advance: Release the clutch handle.

9

ENGLAND

P	(starts at page 51)

Keep the engine stop lever (14) depressed during machine operation. When the lever is released, the engine stops.

MOWING

To cut the grass, push the lawn mower manually or insert the automatic advance gear. Before proceeding with the coupling of the automatic feed, choose the speed by means of the change lever (20).

Change the speed with the clutch disengaged. There are 3 speed settings. 1°~ 0,6 m/s

2°~ 0,9 m/s 3°~ 1,2m/s

How to insert automatic advance: Lift up the clutch handle (18) and keep it pressed in position.

CAUTION: Engage the gear only when the engine is running.

How to disengage advance: Release the clutch handle.

Q			(starts at page 51)

With engine running, pull the handle (14) towards the bar and keep depressed. Push the blade engagement lever (19) forward to make the blade rotate.

WARNING! When the handle (14) is released the blade stops while the motor continues running.

MOWING

To cut the grass, push the lawn mower manually or insert the automatic advance gear. How to insert automatic advance: Lift up the clutch handle (18) and keep it pressed in position.

CAUTION: Engage the gear only when the engine is running.

How to disengage advance: Release the clutch handle.

R			(starts at page 51)

With engine running, pull the handle (14) towards the bar and keep depressed. Push the blade engagement lever (19) forward to make the blade rotate.

WARNING! When the handle (14) is released the blade stops while the motor continues running.

MOWING

To cut the grass, push the lawn mower manually or insert the automatic advance gear. Before proceeding with the coupling of the automatic feed, choose the speed by means of the change lever (20).

Change the speed with the clutch disengaged. There are 3 speed settings. 1°~ 0,6 m/s

2°~ 0,9 m/s 3°~ 1,2m/s

How to insert automatic advance: Lift up the clutch handle (18) and keep it pressed in position.

CAUTION: Engage the gear only when the engine is running.

How to disengage advance: Release the clutch handle.

S

T

(starts at page 51)

Important: If, when you press the clutch lever, the automatic advance gear does not engage, the clutch cable should be adjusted by inserting the spring (P) in one of the subsequent holes in the plate (R) or in the hole "S" .

AUTOMATIC ADVANCEMENT (starts at page 51)

Periodically check the automatic advance assembly and make sure to keep it clean. In particular, the pinion (21) and the gear (22) must be kept perfectly clean. To carry out this check, you must remove the wheel (23) by unscrewing the screw (24).

SAFETY RULES

Training

a)Persons under 16 years of age and persons who are not familiar with the user instructions must not use the lawn mower.

b)The operator is responsible for the safety of other people in the working area. Keep children and domestic animals at a safe distance when the lawn mower is in use.

c)This machine is to be used exclusively for cutting natural grass. Never use the mower for other purposes (e.g., for flattening out bumps in the ground, such as mole-hills or anthills).

d)Work only when there is sufficient light.

e)Before mowing, remove all foreign objects from the lawn which may be thrown by the machine. While mowing, stay alert for any foreign objects which may have been missed.

Setting up and operating the lawn mower a)When mowing, wear strong footwear (boots or heavy

shoes) and long trousers.

b)Before you start mowing, make sure that the blade and blade fixing screw are securely fastened.

If the blade is damaged, it must be replaced.

c)Turn off the engine, wait until the blade has stopped and remove the spark plug cap before:

ltransporting, lifting or moving the machine away from the working area;

lcarrying out maintenance or cleaning, or when carrying out any operation on the blade;

ladjusting the cutting height;

lleaving the machine unattended.

Caution!The blade starts turning as soon as the engine is started

d)Caution! The fuel is highly inflammable:

lStore fuel in containers specifically designed for this purpose.

l Refuel outdoors only and do not smoke while refuelling.

lFill up the fuel tank before starting the engine. Under no circumstances open the fuel tank cap or add petrol when the engine is running or when it is still hot.

lIf the petrol has overflowed, do not under any circumstances start up the engine.Move the mower away from the area where fuel has bean spilt and avoid any source of possible ignition until the petrol fumes have dissipated.

lReplace the fuel tank cap and tighten it down firmly.

e)Do not operate the engine in a confined space where dangerous carbon monoxide fumes can collect..

f) When mowing, never run; you must always walk. g)Exercise extreme caution when turning or when pulling

the lawn mower towards you.

h)Particular precautions must be taken when mowing on slopes or downhill stretches:

lUse appropriate antislip footwear.

lAlways be sure of your footing.

lMow across the face of slopes, never up or down.

lTake great care when changing direction.

lDo not mow on excessively steep slopes.

i)Never use the lawn mower unless the guards and safety devices (e.g. deflector, grass catcher) are securely in position and in good condition.

j)Ensure that the grass catcher and deflector are correctly located.faiture to do so may result in foreign objects being ejected by the blade.

k)For reasons of safety, the engine must never exceed the speed. (r.p.m.) indicated on the label.

l)Take care when starting the engine and be sure to follow the user instructions. Never place your hands or feet underneath the deck or into the rear discharge chute while the engine is running.

m)Never lift the rear of the mower while starting the engine

or during normal operation.

n) If the blade happens to hit any obstacle, stop the engine at once and remove the spark plug cap. Then get an expert to examine the blade.

Maintenance and storage

a)Make sure that all nuts, bolts, and screws are kept well tightened to keep the mower in a safe operating condition. b)Never leave the machine with fuel in the tank within an enclosed area where the fuel vapours could reach naked

flames or sparks.

c)Allow the engine to cool before storing in any enclosure. d)Keep the engine, silencer, battery compartment and petrol tank free from grass, leaves and excess lubricant,

in order to reduce the danger of fire.

e)Frequently check the grass catcher for wear or deterioration

f)For safety reasons, be sure to replace worn-out or damaged parts in due time.

g)If the fuel tank has to be drained, it is essential that this be done outdoor.

h)Assemble the blades following the corresponding instructions and use only blades bearing the maker's name or the trademark of the manufacturer or supplier and marked with the reference number.

i)To protect hands during disassembly or assembly of the blades, it is absolutely essential to wear suitable protective gloves.

10

ENGLAND

U MAINTENANCE (starts at page 51)

Caution! Switch off the motor and disconnect the spark plug before undertaking any maintenance work.

lFor a four stroke engine, check the oil level and change the oil when dirty. For further explanation, see ENGINE INSTRUCTION BOOK.

lFrequently check the mower and ensure that all grass deposits are removed from beneath the deck.

lNever clean the mower by pouring water over it: this may seriously damage the electric start system.

lTake care, the exhaust muffler may be very hot.

lFrequently remove the wheel screws clean whith petroleum and oil before replacing. Ball bearings must be greased before remounting.

lFrequently check the blade for damage.

lThe lawn mower must be checked by a SERVICE DEALER. lCleaning under the bodywork

With machine at a standstill and off.

-Attach fitting (25) on the deck to the water supply tap. Turn on the tap.

-start up the motor (blade in rotation), allowing it to warm up for a few minutes.

-at the end of cleaning switch off the motor, turn off the tap, detach the tube from the deck connection.

BLADE (starts at page 51)

V

W

lTo remove the blade (26) unscrew the screw (27).

lCheck the conditions of the blade-support (28), the washer (29), the key (30) and the washer (31) and replace any parts which are damaged. lWhen reassembling, make sure that the key (30) is correctly seated in the shaft and that the cutting edges face in the direction of the engine

rotation. The blade screw (27) must be torqued to 5,34 Kgm (52,4 Nm).

lTo remove the blade (32) unscrew the two screws (33).

lCheck the condition of the blade and replace any parts that are damaged, re-assemble using two screws (33) which must be torqued to 5,34 Kgm (52,4Nm).

Y KIT ELECTRIC STARTING (starts at page 52)

lBefore starting the motor for the first time, you are advised to keep the battery on charge for 2 to 3 hours. If the battery proves to be low during starting, charge it for 24 hours.

When starting, don't keep trying to start for more than 5 seconds.

BATTERY MAINTENANCE

IMPORTANT

For correct battery maintenance (34), especially in preparation for a long period of inactivity, and for recharging, it is not necessary to remove it from its casing, but to simply proceed as follows:

1)Remove contact (35).

2)Store the battery in a fresh and dry place.

3)Recharge the battery before use at room temperature for 24-36 hours.

4)Restore the contact (35) before use.

BATTERY DISPOSAL

Those batteries marked with a “crossed out waste disposal bin” and bearing the chemical symbol Pb (battery containing lead) are not to be disposed in domestic waste bins.

Pb

The user is legally obliged to take the used batteries to special collection points or to return them to the retailer.

Pb

11

DEUTSCHLAND

		BESCHRIJVING (Beginn auf Seite 45)
A
		1	Oberer Holm	7	Mähgehäuse	14	Sicherheitshandgriff
		2	Unterer Holm	8	Einstellhebel für Schnitthöhe	15	Untersetzungsantrieb
		3	Befestingungsknopf oberer Holm	9	Zündkerze	16	Verbindungsblech
		4	Sack	10	Tankdeckel	17	Zündschlüssel
		5	Öleinfüllschraube	11	Startergriff	18	Kupplungshebel
		6	Ölablaßstutzen	12	Prallschutz	19	Einschalthebel
				13	Gashebel	20	Hebel

B

C

D

E

F

EINHÄNGEN DES SACK (Beginn auf Seite 45)

EINHÄNGEN (Beginn auf Seite 46)

Selbstfahrender Rasenmäher / Elektrischer start

Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die

Enden der Handgriffe wieder ansetzen.

EINHÄNGEN (Beginn auf Seite 47)

Selbstfahrender 3-Gang-Rasenmäher / Elektrischer start

Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die

Enden der Handgriffe wieder ansetzen.

EINHÄNGEN (Beginn auf Seite 48)

Selbstfahrender Rasenmäher mit Messerbremse

Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die

Enden der Handgriffe wieder ansetzen.

EINHÄNGEN (Beginn auf Seite 49)

Selbstfahrender 3 Gang-Rasenmäher und Messerbremse

Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die

Enden der Handgriffe wieder ansetzen.

G

H

EINSTELLEN DER SCHNITTÖHE (Beginn auf Seite 50)

VORBEREITUNG DER SCHUTZE (Beginn auf Seite 50)

lImmer mit eingehängter Grasfangbox oder Schutzklappearbeiten.

lMotor abstellen, bevor die Grasfangbox ausgehängt oder die Schneidhöhe verstellt wird.

lBei laufendem Motor, niemals mit den Händen oder Füßeninnerhalbdes Maschinengehäuses kommen oder in die Schutzklappe greifen.

I

J

K

L

(Beginn auf Seite 50)

Vor dem Mähen sollen Fremdkörper vom Rasen entfernt werden, beim Mähen ist auf Fremdkörper zu achten. Der Benutzer ist im Arbeitsbereich des Mähers gegenüber Dritten verantwortlich.

Beim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nicht hochkanten, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt.

(Beginn auf Seite 50)

Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen.

FUNKTIONSWEISE (Beginn auf Seite 50)

VORBEREITUNG DES MOTORS

Für die Vorbereitung des Motors vor dem Einsatz und Wartungsarbeiten ist die Betriebsanleitung des Motorenherstellers zu beachten. ACHTUNG: Vor Gebrauch muss der Motor mit Öl versorgt werden (0.6 l).

a) Für Motoren mit Choke-System:

bei Modellen mit Beschleuniger, im Falle von kaltem Motor, den Beschleunigerhebel (13) in die Position START stellen.

(Beginn auf Seite 50)

START DES MOTORS

Nachdem die Einstellungen vorgenommen wurden, kann der Motor wie folgt gestartet werden:

b)Startergriff (14) betätigen, Motor zum Anlaufen vorbereiten, Hebel beim Anlaufen und auf dem Betrieb des Gerätes gegen den Griff gedrückt halten, damit die Motorbremse funktionieren kann.

c) Für Motoren mit Primer-System:

Die Anreicherungspumpe (36) auf dem Vergaser 3/4 drücken;bei Modellen mit Beschleuniger, en Beschleunigerhebel (13) in die Position MAX. stellen. Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen.

	M	(Beginn auf Seite 50)
		d) Motor starten:
		START VON HAND: (- Motor-Stopphebel (14) halt).
		lden Startergriff (11) anfassen und das Seil ohne Kraftanwendung anziehen, bis ein leichter Widerstand durch die Kompression fühlbar wird. Den Griff zurückgleiten
		lassen und danach kräftig ziehen.

N	(Beginn auf Seite 50)
	ELEKTRISCHER START: (- Motor-Stopphebel (14) halt).
	lden Stecker (G) in die Aufnahme (H) auf dem Motor einstecken. Den Zündschlüssel (17) drehen.
	ACHTUNG: bei Inbetriebnahme des Motors beginnt das Schneidwerkzeug zu drehen.

O	(Beginn auf Seite 51)

Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

MÄHEN

Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten.

ACHTUNG: nur bei laufendem Motor einschalten.

Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

12

DEUTSCHLAND

P					(Beginn auf Seite 51)

Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

MÄHEN

Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Vor dem Einschalten vom Vorschubautomatik, ist der gewünschte Gang der Vorschubgeschwindigkeit durch den Schalthebel (20)zu wählen.

Gangwechsel bei eingerückter Kupplung vornehmen. Es sind 3 Gänge vorgesehen. 1° ~ 0,6 m/s

2° ~ 0,9 m/s 3°~ 1,2 m/s

Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten.

ACHTUNG: nur bei laufendem Motor einschalten.

Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

Q			(Beginn auf Seite 51)

Bei laufendem Motor, den Handgriff (14) in Richtung der Stange ziehen und gedrückt halten. Den Einschalthebel (19) des Messers nach vorne drücken, um das Messer drehen zu lassen.

ACHTUNG! Wird der Handgriff (14) losgelassen, schaltet sich das Messer aus, indem der Motor weiter läuft.

Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen.

R			(Beginn auf Seite 51)

Bei laufendem Motor, den Handgriff (14) in Richtung der Stange ziehen und gedrückt halten. Den Einschalthebel (19) des Messers nach vorne drücken, um das Messer drehen zu lassen.

ACHTUNG! Wird der Handgriff (14) losgelassen, schaltet sich das Messer aus, indem der Motor weiter läuft.

MÄHEN

Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Vor dem Einschalten vom Vorschubautomatik, ist der gewünschte Gang der Vorschubgeschwindigkeit durch den Schalthebel (20)zu wählen.

MÄHEN

Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten.

ACHTUNG: nur bei laufendem Motor einschalten.

Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

Gangwechsel bei eingerückter Kupplung vornehmen. Es sind 3 Gänge vorgesehen. 1° ~ 0,6 m/s

2° ~ 0,9 m/s 3°~ 1,2 m/s

Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten.

ACHTUNG: nur bei laufendem Motor einschalten.

Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

S

T

(Beginn auf Seite 51)

Wichtig: wenn sich beim Drücken des Kupplungshebels der automatische Vorschub nicht einschaltet, muß die Einstellung des Kupplungskabels durch Einfügen der Feder (P) in eine der Bohrungen auf der Platte (R) oder in die Bohrung "S".

WARTUNG DES SELBSTFAHRGETRIEBES (Beginn auf Seite 51)

Das Selbstfahrgetriebe in regelmäßigen Zeitabständen kontrollieren und reinigen. Vor allem das Ritzel (21) und das Zahnrad (22) sauber halten. Um dies zu überprüfen, die Schraube (23) lösen und das Rad (24) abnehmen.

SICHERHEITSHINWEISE

Anweisung

a)Jugendliche unter 16 Jahren und über die Bedienungsanweisungen nichtinformierte Personen dürfen den Rasenmäher nicht benutzen.

b)Der Benutzer ist im Arbeitsbereich des Rasenmähers gegenüber Dritten verantwortlich. Kinder und Haustiere fernhalten, wenn der Rasenmäher in Betrieb ist.

c)Das Gerät darf nur zum Mähen von Naturgras verwendet werden. Die Anwendung für andere Zwecke (z. B. zum Ebnen von Erdbodenerhebungen wie Mauwurfbauten und Ameisenhaufen) ist nicht gestattet.

d)Nur unter geeigneten Lichtbedingungen arbeiten. e)Vor dem Mähen müssen Fremdkörper vom Rasen entfernt

werden. Beim Mähen ist auf Fremdkörper zu achten.

Vorbereitung / Funktionsweise

a)Beim Mähen müssen feste Schuhe und lange Hose getragen werden.

b)Vor dem Mähen sich vergewissern, daß Schneidwerke und Messer fest befestigt sind. Sollte ein Nachschleifen der Schneidflächen erforderlich sein, muß dies gleichmäßig auf beiden Seiten geschehen, um eine Unwucht zu vermeiden. Sollte das Messer größere Beschädigungen aufweisen, muß es ausgewechselt werden.

c)Motor abstellen, Kerzenstecker abnehmen und auf Stillegen des Messers warten vor:

lEntfernung der Schutzvorrichtungen

lTransport, Anheben oder Versetzen des Geräts aus dem Arbeitsbereich

lWartungsund Reinigungsarbeiten sowie sämtlichen Arbeiten am Schneidwerkzeug

l Verstellung der Schnitthöhe und bevor das Gerät unbewahrt gelassen wird.

Das Schneidewerkzeug dreht noch einige Sekunden nach Motorabstellung.

d)Achtung! Der Kraftstoff ist hochentzündbar:

lKraftstoff nur in den dazubestimmten Kanistern aufbewahren.

lTank nur im Freifeld auffüllen. Dabei nicht rauchen.

lVolltanken muß vor Motorstart erfolgen.Bei laufendem oder noch warmem Motor darf der Tankdeckel keinesfalls geöffnet werden und kein Nachfüllen erfolgen.

lWenn Benzin austritt, darf der Motor nicht gestartet werden. Das Gerät außerhalb des betroffenen Bereichs versetzen und jegliche Zündquelle vermeiden, bis die Benzindämpfe vernichtet werden.

lDeckel fest befestigen.

e)Geräte mit Explosionsmotor dürfen nicht in geschlossenen Räumen aus Vergiftungsgefahr in Betrieb gesetzt werden.

f)Rasenmäharbeit nicht im Laufen sondern immer im Schrittgang vornehmen.

g)Bei Wenden oder Heranziehen des Mähers sorgfältig vorgehen

h)Beim Mähen an Böschungen oder Hängen ist besondere Vorsicht geboten:

lRutschfeste Schuhe tragen.

lVorsicht beim Treten

lEntlang der Schichtlinie und nicht bergan oder bergab mähen.

lBei Wenden vorsichtig vorgehen.

lNicht an zu steilen Böschungen mähen.

i)Der Mäher darf nicht verwendet werden, wenn Schutze und Abdeckungen fehlerhaft oder nicht vorhanden sind, und wenn die Sicherheitsvorrichtungen (z. B. Ablenker, Fangkörbe) nicht oder nicht ordnungsgemäß eingebaut sind.

j)Bei unsachgemäßer Handhabung der Grasfangeinrichtung besteht die Gefahr durch das umlaufende Messer und durch herausgeschleuderte Gegenstände

k)Aus Sicherheitsgründen darf die Motordrehzahl die Angabe am Leistungsschild nicht übersteigen.

l)Motor vorsichtig und entsprechend der Bedienungsanleitung starten. Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des

Mähergehäuses kommen.

m)Beim Anlassen des Motors darf der Benutzer den Mäher

nicht hochkant stellen, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt.

n)Bei Stoßen des Messers auf ein Hindernis, muß der Motor abgestellt und der Kerzenstecker abgenommen werden, und ist eine fachmännische Überprüfung erforderlich.

Wartung und Abstellung:

a)Sämtliche Muttern, Bolzen und Schrauben müssen stets fest angezogen sein, damit unter Sicherheitsbedingungen gearbeitet wird.

b)Wenn imTank Kraftstoff vorhanden ist, darf das Gerät nicht in Orten aufbewahrt werden, in denen die Kraftstoffdämpfe offene Feuer oder Funken erreichen können.

c)Vor Abstellen des Mähers in engen Räumen muß der Motor aureichend abgekühlt werden.

d)Im Motor, Auspufftopf, Batterieraum und Kraftstofftank ist das VorhandenseinvonGras,BlätternundSchmierstoffrestmengen zu vermeiden, um die Brandgefahr zu reduzieren.

e)Den Rasenmäher auf Verschleiß und Abnutzung ständig überprüfen.

f)Verschließene oder beschädigte Teile müssen aus Sicherheitsgründen sofort ersetzt werden.

g)Das Tankausfüllen vor Wintereinlagerung muß im Freifeld erfolgen.

h)Schneidwerkzeuge gemäß den entsprechenden Anweisungen montieren. Es dürfen nur Schneidwerkzeuge eingesetzt werden, die durch den Namen oder die Hersteller-/Lieferantmarke sowie durch die Schlüsselnummer gekennzeichnet sind.

i)WährendderMontageundDemontagederSchneidwerkzeuge sind geeignete Schutzhandschuhe zu tragen.

13

DEUTSCHLAND

U WARTUNG UND PFLEGE (Beginn auf Seite 51)

Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen.

lBei Viertakt-Motor ist der Oelstand zu pruefen, ev. auf normalen Stand bringen oder wenn verschmutzt neu mit frischem oel fuellen.Waitere Einzelheiten koennen aus der Bedienungsanleitung des Motors entnommen werden.

lKontrollieren Sie regelmaessig den Sitz der Schrauben.

lDer Maeher ist stets sauber zu halten. Es ist zu vermeiden, dass sich das Maehgut unter dem Chassis sammelt.

lNach dem maehen nicht mit dem auspuffrohr in Kontakt kommen, da sehr erhitzt. lPeriodisch muessen die Radachsen abmontiert werden und mit Petroleum abgerieben

werden, dann vor Montage einölen. Im selben Sinne mit den Kugellagern der Raeder vorgehen und darauf achten die Kugellager einzufetten.

lMesserwerk regelmässig auf Schäden kontrollieren.

lDen Rasenmäher durch einen Fachmann prüfen lassen wenn gegen harte Widerstande gestoßen ist

lREINIGEN DES UNTEREN KASTENS

Bei ausgeschaltetem und stillstehendem Gerät.

-Anschlussrohr (25) an Wasserhahn am Kasten schliessen und Hahn aufstellen.

-Motor starten (Messer dreht sich) und diesen einige Minuten laufen lassen.

-Nach dem die Reinigungsarbeiten abgeschlossen wurden: Motor abschalten Wasserhahn schliessen und Rohr aus Gehäuseanschluss nehmen.

SCHNEIDWERK (Beginn auf Seite 51)

lAuswechseln des Messers (26): Schrauben (27) lösen.

V lKontrollieren Messerhalter (28), Kupplungsscheibe (29) der Hohlkeil (30) und die Scheiben (31) und wenn nötig ersetzen.

lBei der Montage achten Sie darauf daß der Hohlkeil (30) im Sitz des Wellen motors liegt und das Messer mit der Schneidkante im Drehsinn des Motors gesetzt wird. Der erforderliche Anzugdrehmoment der Messerbefestigungschraube (27) muss 5,34 Kpm (52,4 Nm) betragen. Sollten Sie Frangen haben, so wenden Sie sich an eine Fachwerksatt.

W	lZum Ausbau des Messers (32) müssen die beiden Schrauben (33) abgenommen werden.
	lMesser kontrollieren und beschädigte Teile wechseln. Danach alle Teile mit den beiden Schrauben (33) unter einem Anzugsmoment von
	5,34 Kgm (52,4Nm) montieren.

Y KIT ELEKTRISCHE STARTER (Beginn auf Seite 52)

lDie Batterie sollte vor dem ersten Start 2-3 Stunden aufgeladen werden.

Wenn beim Start Zeichen von Schwäche auftreten, die Batterie 24 Stunden aufladen. Bei jedem Start nicht länger als 5 Sekunden probieren.

WARTUNG DER BATTERIE

ACHTUNG

Für eine korrekte Wartung der Batterie (34) speziell bei längeren Stillstandzeiten sowie für die Aufladung, ist es nicht notwendig, diese aus dem Support zu nehmen. Hier wie folgt vorgehen:

1)Kontakt (35) trennen.

2)Batterie in einem trockenen kühlen Raum lagern.

3)Batterie vor dem neuerlichen Einsatz bei Raumtemperatur 24-36 Stunden aufladen.

4)Vor Betrieb Kontakt (35) wieder anschliessen.

ENTSORGUNG DER BATTERIE

Die Batterie ist mit dem Symbol des “durchgestrichenen Müllkontainers” und des chemischen Symbols Pb (=Batterie mit Blei) versehen, das bedeutet, dass diese nicht mit Hausratsmüll entsorgt werden darf.

Pb

Der Benutzer ist gesetzlich verpflichtet, verbrauchte Batterien in die vorgesehenen Sammelstellen für Sondermüll oder bei den Vertriebshändlern zu entsorgen.

Pb

14

A

B

C

D

E

F

ESPAÑA

DESCRIPCION (ver la página 45)

1	Manillar superior	7	Chasis	14	Mando de seguridad
2	Manilar inferior	8	Palanca regulación altura de corte	15	Caja de cambios
3	Tornillo mariposa fijación manillares	9	Bujia	16	Placa de manillar
4	Saco recogedor de hierba	10	Tapón depósito gasolina	17	Llave de contacto
5	Tapón llenado aceite	11	Puño arranque	18	Palanca de embrague
6	Tapón vaciado aceite	12	Deflector posterior	19	Palanca
		13	Palanca acelerador	20	Palanca

MONTAJE RECOGEDOR DE HIERBA (ver la página 45)

MONTAJE (ver la página 46)

MONTAJE (ver la página 47)

MONTAJE (ver la página 48)

MONTAJE (ver la página 49)

Cortadora de hierba propulsada / Arranque eléctrico

Extraer los extremos de los mangos, conectar los cables como se indica y restablecer los extremos de los mangos.

Cortadora de hierba propulsada 3 velocidades / Arranque eléctrico

Extraer los extremos de los mangos, conectar los cables como se indica y restablecer los extremos de los mangos.

Cortadora de hierba propulsada con freno cuchilla

Extraer los extremos de los mangos, conectar los cables como se indica y restablecer los extremos de los mangos.

Cortadora de hierba propulsada 3 velocidades con freno cuchilla

Extraer los extremos de los mangos, conectar los cables como se indica y

restablecer los extremos de los mangos.

G

H

I

REGULACION DE LA ALTURA DE CORTE (ver la página 50)

PRE-INSTALACION PARA PROTECCIONES (ver la página 50)

lTrabaje siempre con el racogedor o el deflector de hierba montados.

lPara montar y desmontar el racogedor y regular la alturadecorte, para el motor.

lTenga mucho cuidado de no meter las manos o los piesdebajo de la carcasa o en la boca de expulsión del cortacesped con el motor funcionando, podria

cortarle

(ver la página 50)

Antes de empezar a cortar la hierba, quite todos los abjetos que haya en la misma. Mientras corta, tenga cuidado por si todavia queda algun objeto extrâno en el cesped. Al arrancar o hacer funcionar el motor, el operario no debe levantar el cortacésped, pero, si es preciso, puede inclinarlo de forma que la cuchilla quede orientada hacia el lado opuesto del operario.

J

K

L

(ver la página 50)

Cuando el motor està en marcha, nunca ponga las manos o laSuntas de los pies bajo el borde del chasis ni tampoco dentro del canal de expulsiòn.

FUNCIONAMIENTO (ver la página 50)

PREPARACION DEL MOTOR

Para preparar el motor, siga las instrucciones del manual de mantenimiento del motor, publicado por el fabricante del mismo. ATENCIÓN: Antes del uso, añadan aceite al motor ( 0.6l ).

a) Para motores con sistema choke:

en caso de motor frío, colocar la palanca del acelerador (13) en la posición START

(ver la página 50)

ARRANQUE DEL MOTOR

Una vez efectuadas las operaciones de puesta a punto arrancar el motor de la forma siguiente:

b)Accionar la manilla del freno (14) para poder arrancar el motor, tener la palanca presionada contra la manija en la fase de arranque y durante el empleo de la máquina

– hace funcionar el freno del motor.

c)Para motor con sistema primer:

apretar 3 o 4 veces la bomba de enriquecimiento (36) situada en el carburador; colocar la palanca del mismo (13) en la posición MAX. Para más aclaraciones, se aconseja consultar el libro de instrucciones del motor.

M

N

(ver la página 50) d) Arrancar el motor:

ARRANQUE MANUAL: (Teniendo la palanca de stop del motor (14)).

lempuñar la manilla de arranque (11) y tirar del cable sin esfuerzo hasta notar la resistencia provocada por la compresión, soltar la manilla y luego dar un tirón enérgico.

(ver la página 50)

ARRANQUE ELÉCTRICO: (Teniendo la palanca de stop del motor (14)). lenchufar la clavija (G) en la toma (H) del motor. Girar la llave de contacto (17)

ATENCIÓN: la cuchilla comienza a girar cuando se pone en marcha el motor.

O					(ver la página 51)

Mantener apretada la manilla (14) durante el funcionamiento, al soltarla el motor se parará.

CORTE

Para cortar la hierba empujar manualmente la máquina o accionar el avance automático.

Accionamiento del avance automático: levantar la manilla del embrague (18) y mantenerla apretada.

ATENCIÓN: accionar sólo con el motor en marcha

Desaccionamiento del avance automático: soltar la manilla del embrague

15

ESPAÑA

P	(ver la página 51)

Mantener apretada la manilla (14) durante el funcionamiento, al soltarla el motor se parará.

Para más aclaraciones, se aconseja consultar el libro de instrucciones del motor.

CORTE

Para cortar la hierba empujar manualmente la máquina o accionar el avance automático. Antes de engranar el avance automático, seleccione la velocidad de avance por medio de la palanca de cambios (20).

Cambiar la marcha con el embrague desconectado. Hay a disposición 3 marchas. 1° ~ 0,6 m/s

2° ~ 0,9 m/s 3° ~ 1,2m/s

Accionamiento del avance automático: levantar la manilla del embrague (18) y mantenerla apretada.

ATENCIÓN: accionar sólo con el motor en marcha

Desaccionamiento del avance automático: soltar la manilla del embrague

Q			(ver la página 51)

Con el motor en función, para acoplar la cuchilla es necesario tirar la manija (14) hacia el mango y tenerla presionada; empujar hacia adelante la palanca de acoplamiento de cuchilla (19), luego de lo cual la cuchilla comienza a girar.

ATENCIÓN! Cuando se libera la manija (14) la cuchilla se detiene, mientras que al motor sigue funcionando.

CORTE

Para cortar la hierba empujar manualmente la máquina o accionar el avance automático. Accionamiento del avance automático: levantar la manilla del embrague (18) y mantenerla apretada.

ATENCIÓN: accionar sólo con el motor en marcha

Desaccionamiento del avance automático: soltar la manilla del embrague

R			(ver la página 51)

Con el motor en función, para acoplar la cuchilla es necesario tirar la manija (14) hacia el mango y tenerla presionada; empujar hacia adelante la palanca de acoplamiento de cuchilla (19), luego de lo cual la cuchilla comienza a girar.

ATENCIÓN! Cuando se libera la manija (14) la cuchilla se detiene, mientras que al motor sigue funcionando.

CORTE

Para cortar la hierba empujar manualmente la máquina o accionar el avance automático. Antes de engranar el avance automático, seleccione la velocidad de avance por medio de la palanca de cambios (20).

Cambiar la marcha con el embrague desconectado. Hay a disposición 3 marchas. 1° ~ 0,6 m/s

2° ~ 0,9 m/s 3° ~ 1,2m/s

Accionamiento del avance automático: levantar la manilla del embrague (18) y mantenerla apretada.

ATENCIÓN: accionar sólo con el motor en marcha

Desaccionamiento del avance automático: soltar la manilla del embrague

S

T

(ver la página 51)

Importante: si apretando la manilla del embrague no se acciona el avance, habrá que regular el cable del embrague introduciendo el muelle (P) en uno de los orificios siguientes de la chapa (R) o en el orificio "S" .

AVANCE AUTOMATICO (ver la página 51)

Controlar periódicamente el grupo de avance automático y mantenerlo bien limpio, en especial mantener limpios el piñón (21) y el engranaje (22). Para efectuar este control es preciso quitar la rueda (23) desenroscar el tornillo (24).

NORMAS DE SEGURIDAD

Adiestramiento

a)Los menores de 16 años y las personas que no conozcan las instrucciones de uso no deberán utilizar el cortacésped.

b)El operador es responsable hacia terceros en la zona de trabajo. Evitar que se acerquen niños y animales domésticos cuando el cortacésped está en marcha. c)Esta máquina puede utilizarse exclusivamente para cortar césped natural. No se autoriza utilizarla para otros usos (por ej. para aplanar el terreno, como madrigueras

de topos y hormigueros).

d)Trabajar sólo cuando haya luz adecuada.

e)Antes de comenzar el corte del prado hay que quitar del mismo los posibles cuerpos extraños. Durante el trabajo hay que tener cuidado con posibles cuerpos extraños esparcidos por el prado.

Preparación / Funcionamiento

a)Durante la siega utilizar calzado robusto y pantalones largos.

b)Antes de comenzar la siega comprobar que las hojas y la cuchillas cortantes están fijadas perfectamente. En caso de tener que afilar los filos cortantes, se efectuará uniformemente por ambos lados, para evitar una descompensación. Si la cuchilla presenta daños mayores, será preciso sustituirla.

c)Apagar el motor, quitar el capuchón de la bujía y esperar a que se detenga la cuchilla para:

lquitar los dispositivos de protección

lefectuar el transporte, el levantamiento y desplazamiento de la máquina desde la zona de trabajo

lefectuar trabajos de mantenimiento y limpieza - de todas formas efectuarlos en la cuchilla

lregular la altura de corte - dejar la máquina sin vigilancia

La hoja gira algunos segundos incluso tras haber apagado el motor.

d)Atención! el combustible es muy inflamable:

lguardar el combustible sólo en los bidones específicos.

lIntroducir el combustible en el depósito sólo al aire libre y no fumar

l Llenar el depósito de combustible antes de arrancar el motor. No abrir nunca el tapón del depósito del combustible ni añadir gasolina mientras que el motor está girando o cuando todavía está caliente.

lSi se ha salido la gasolina no intentar nunca arrancar el motor. Sacar la máquina del área afectada por la pérdida y evitar cualquier fuente de encendido hasta que los vapores de gasolina se hayan evaporado.

lVolver a apretar el tapón del depósito.

e)Las máquinas con motor de explosión nunca han de funcionar en ambientes cerrados por el peligro de contaminación.

f)Cuando se corta el prado no hay que correr nunca; hay que cortarlo caminando.

g)Prestar una gran atención en la inversión o cuando se tira del cortacésped hasta sí mismo.

h)Durante la siega en pendientes o bajadas, es preciso ser sumamente prudentes:

lutilizar calzado antideslizante

lobservar donde se pisa

ldesplazarse transversalmente respecto a la pendiente, nunca cuesta arriba o cuesta abajo.

lser prudentes al cambiar de dirección de marcha

lno pasar por pendientes excesivamente escarpadas. i)No usar nunca el cortacésped con protecciones defectuosas o sin que los dispositivos de seguridad (por ej. desviadores o recogedor) estén instalados y en

perfectas condiciones.

j)En caso de usar inadecuadamente el recogedor existe peligro debido a la cuchilla que está en rotación y a la posibilidad de objetos arrojados alrededor.

k)Por motivos de seguridad, el motor nunca ha de superar el número de revoluciones indicado en la placa.

l) Arrancar el motor con precaución y seguir las instrucciones de uso. Cuando el motor está en marcha es necesario impedir a los demás que se acerquen con la mano o las puntas de los pies debajo del borde de la carcasa o a la apertura de expulsión de la misma.

m) Durante la puesta en marcha del motor, el operador no ha de levantar el cortacésped; si ello fuera necesario ha de inclinarlo sólo para que la cuchilla se dirija hacia el lado contrario a donde está el operador.

n)Si la cuchilla choca con un obstáculo, parar el motor y quitar el capuchón de la bujía; hacerla revisar por un experto.

Mantenimiento y depósito

a)Mantener todas las tuercas, bulones y tornillos perfectamente apretados para trabajar en condiciones de seguridad.

b)No guardar nunca la máquina con combustible en el depósito en lugares donde los vapores del combustible podrían llegar a estar en contacto con fuegos abiertos o chispas.

c)Dejar que el motor se enfríe antes de guardar el aparato en cualquier local estrecho.

d)Mantener el motor, el silencioso, el alojamiento de la batería y del depósito de la gasolina, sin hierba, hojas y lubricante excesivo, para reducir el peligro de incendio. e)Controlar frecuentemente el recogedor para evitar un

posible desgaste y deterioro.

f)Por motivos de seguridad, se sustituyen inmediatamente las piezas desgastadas y dañadas.

g)Si se vacía el depósito para guardar la máquina en invierno, esta operación se efectuará al aire libre.

h)Montar las cuchillas siguiendo las instrucciones correspondientes y usar sólo cuchillas marcadas con el logo y la marca del fabricante o proveedor y troqueladas con el número de referencia.

i)Para proteger las manos durante el desmontaje y montaje de las cuchillas, tilizar guantes de protección adecuados

16
