STECKER-SCHALTNETZTEIL

BEDIENUNGSANLEITUNG Seite 2 – 9

PLUG-IN SWITCHING POWER SUPPLY

OPERATING INSTRUCTIONS Page 10 – 17

BLOC D’ALIMENTATION

NOTICE D’EMPLOI Page 18 – 25

SCHAKELENDE-STEKKERVOEDING

GEBRUIKSAANWIJZING			Pagina 26 – 33
Best.-Nr. / Item No. / N° de commande / Bestnr.:
51 83 70	USPS-600	(grau / grey / gris / grijs)
51 83 71	USPS-1000
51 83 72	USPS-1500
51 83 73	USPS-2250
51 85 70	USPS-600	(rot / red / rouge / rood)
51 87 70	USPS-600	(grün / green / vert / groen)

Version 08/11

INHALTSVERZEICHNIS

		Seite
1.	Einführung	2
2.	Bestimmungsgemäße Verwendung	3
3.	Lieferumfang	3
4.	Zeichenerklärung	4
5.	Sicherheitshinweise	4
6.	Bedienelemente	6
7.	Bedienung	6
	Einstellen der gewünschten Ausgangsspannung	6
	Polaritätsauswahl für Niederspannungsstecker	6
	Herstellen der Spannungsversorgung	7
8.	Wartung und Reinigung	7
9.	Fehlerhilfe	7
10.	Entsorgung	8
11.	Technische Daten	9

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Ladesowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.

2. BestimmungsgemäSSe Verwendung

Das Schaltnetzteil ist für den Betrieb verschiedener elektronischer Geräte wie zum Beispiel Taschencomputer, CD-Portable, Mini-TV, etc. bestimmt. Der breite Eingangsbereich ermöglicht den Betrieb an einer Stromversorgung von 100 bis 240 V AC, 50/60 Hz. Eine stabilisierte Ausgangsgleichspannung kann in 7 Stufen von 3 V bis 12 V DC (3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 V DC) ausgewählt werden. Der Netzadapter hat acht verschiedene Niederspannungsstecker, die für die üblichsten Anschlüsse geeignet sind. Durch Umkehren der Polarität des Niederspannungssteckers ist eine Polaritätsauswahl möglich. Der Netzadapter ist gegen Überlast geschützt. Der Energieverbrauch der Last darf die Nennleistung des Adapters (entsprechend der Spannungseinstellung) trotzdem nicht überschreiten. Die Technologie des Netzadapters gestattet einen hohen Ausgangsstrom bei geringer Größe und geringem Gewicht.

Aus Sicherheitsund Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

3. lieferumfang

•Schaltnetzteil

•8 x Niederspannungsstecker

•2 x Steckerhalter für jeweils vier Niederspannungsstecker

•Schaltschlüssel

•Bedienungsanleitung

4. Zeichenerklärung

Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Dieses Symbol zeigt Tipps und Informationen zur Bedienung.

Nur für den Gebrauch in Innenräumen

Die Anlage ist überprüft worden und entspricht der EMV-Direktive 89/336/EEC und der NiederspannungsDirektive 73/23/EEC.

Geprüfte Sicherheit

Sicherheitsklasse II (doppelt isoliert)

5. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sachoder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweis verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/ Garantie. Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

•Dieses Gerät hat das Werk bezüglich Sicherheit in einem perfekten Zustand verlassen.

•Damit dieser Zustand erhalten bleibt und der sichere Betrieb gewährleistet wird, muss der Nutzer diese Sicherheitsanweisungen und Warnungen (“Vorsicht!” und “Anmerkung!”), die in den vorliegenden Bedienanweisungen gegeben werden, beachten.

•Wenn Sie sich nicht über die Betriebsart, die Sicherheit oder den Anschluss des Geräts im Klaren sind, fragen Sie bitte einen Experten.

•Elektrische Geräte und Zubehör sollten außerhalb der Reichweite von Kindern aufbewahrt werden!

•Halten Sie die beigefügten Kleinteile von Kindern und Haustieren fern, da diese versehentlich verschluckt werden können.

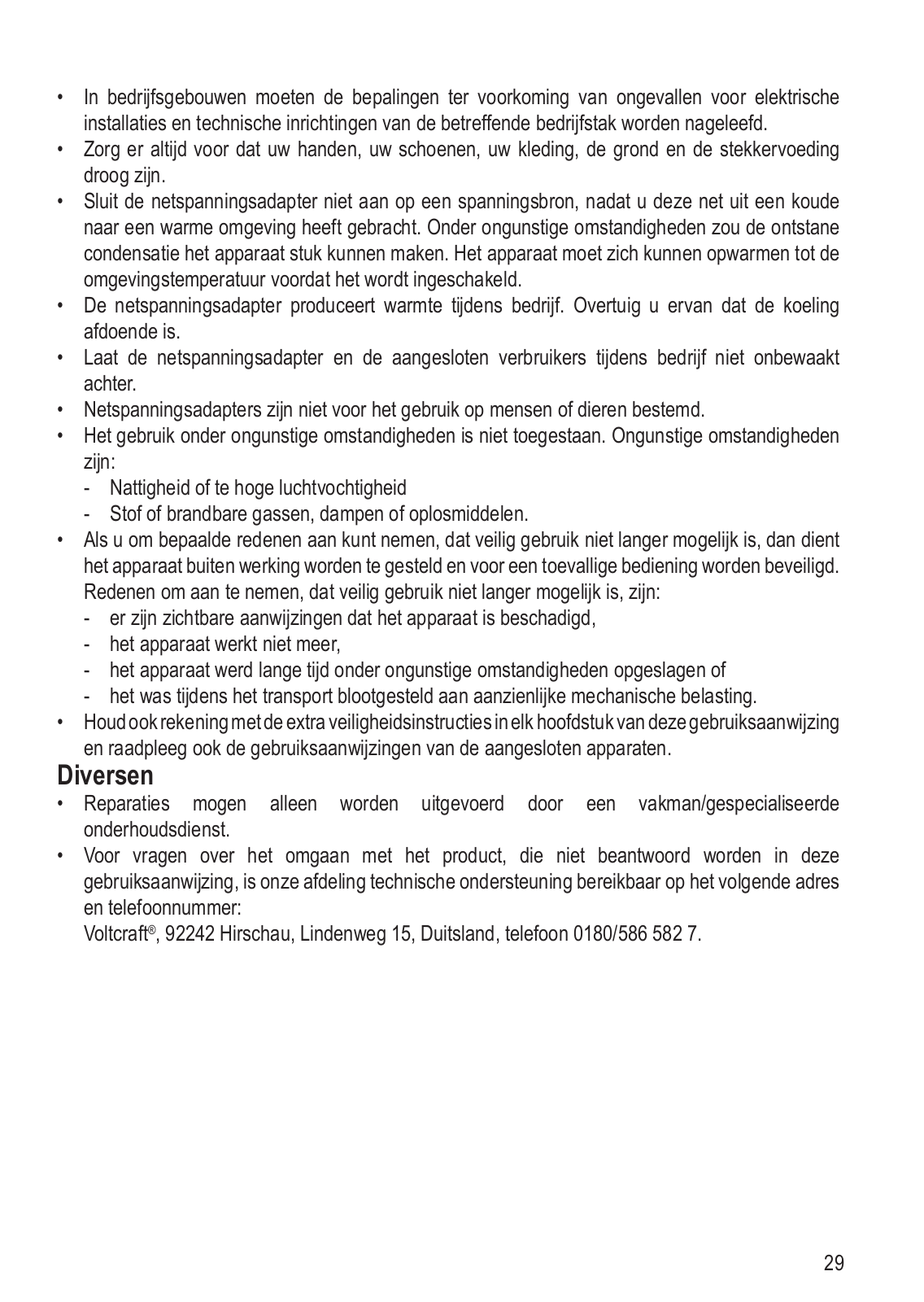

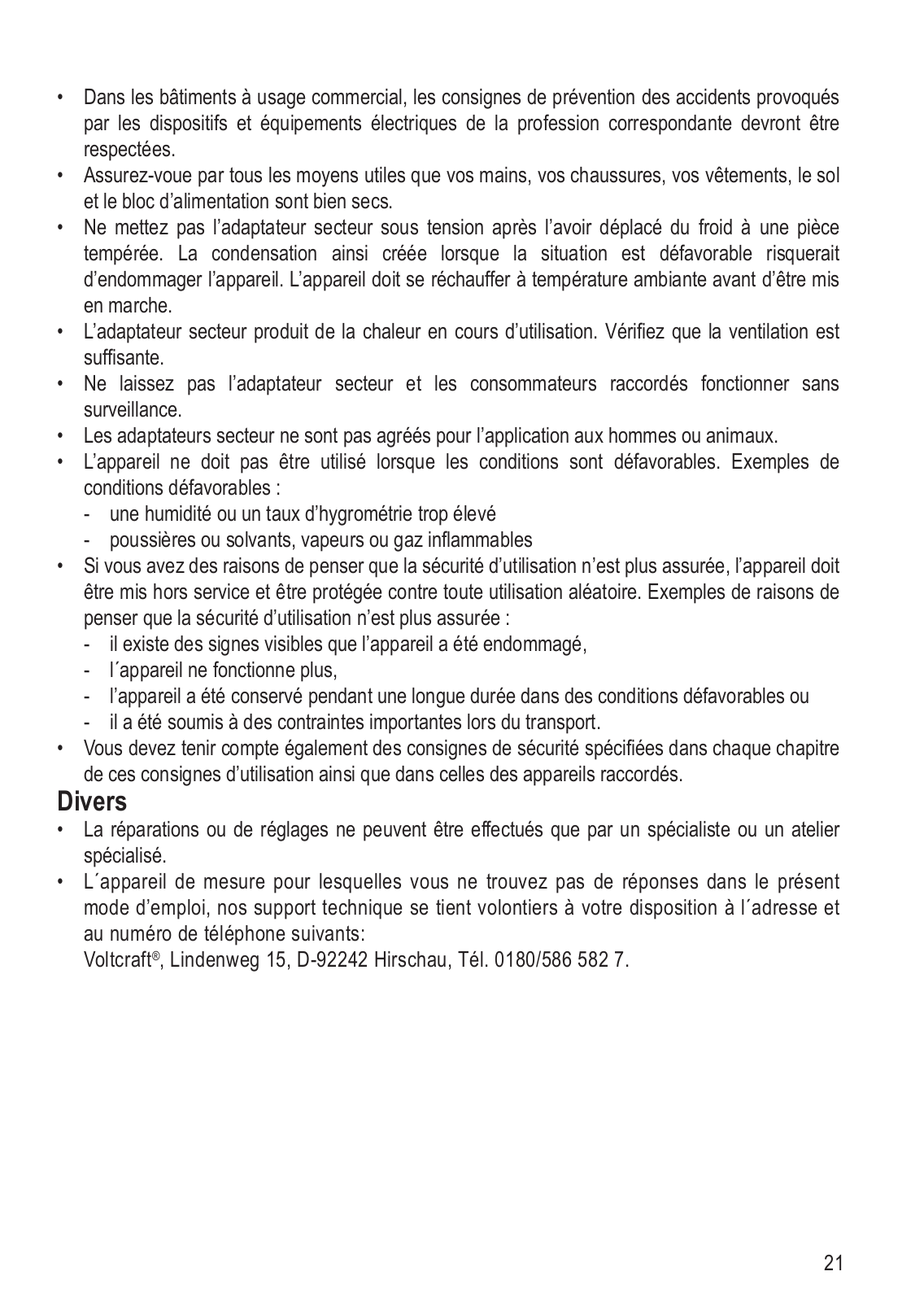

• In gewerblichen Gebäuden müssen die Unfallverhütungsbestimmungen für elektrische Einrichtungen und Ausrüstungen des entsprechenden Berufsverbands eingehalten werden.

• Überzeugen Sie sich mit allen Mitteln davon, dass Ihre Hände, Ihre Schuhe, Ihre Kleidung, der Fußboden und das Netzteil trocken sind.

• Schließen Sie den Netzadapter an keine Spannungsquelle an, nachdem Sie ihn gerade aus dem Kalten ins Warme gebracht haben. Unter widrigen Bedingungen könnte die entstehende Kondensation das Gerät zerstören. Das Gerät muss sich auf Raumtemperatur erwärmen können, bevor es eingeschaltet wird.

• Der Netzadapter erzeugt im Betrieb Wärme. Überzeugen Sie sich davon, dass er ausreichend belüftet wird.

• Lassen Sie die Netzadapter und die angeschlossenen Verbraucher im Betrieb nicht unbeaufsichtigt.

• Netzadapter sind nicht für die Anwendung an Menschen oder Tieren bestimmt.

• Der Betrieb unter widrigen Bedingungen ist nicht erlaubt. Widrige Bedingungen sind: -- Nässe oder zu große Luftfeuchtigkeit

-- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

• Wenn Sie irgendwelche Gründe haben anzunehmen, dass der sichere Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu nehmen und vor zufälliger Bedienung zu sichern. Gründe anzunehmen, dass der sichere Betrieb nicht länger möglich ist, sind:

-- es gibt sichtbare Zeichen, dass das Gerät beschädigt worden ist, -- das Gerät funktioniert nicht mehr,

-- das Gerät wurde längere Zeit unter ungünstigen Bedingungen gelagert oder -- es wurde während des Transports beträchtlichen Belastungen ausgesetzt.

• Sie sollten auch die zusätzlichen Sicherheitsanweisungen in jedem Kapitel dieser

Bedienanweisungen sowie in den Bedienanweisungen der angeschlossenen Geräte beachten.

Sonstiges

•Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.

•Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung nicht beantwortet werden, steht Ihnen unser Technischer Support unter folgender Anschrift und Telefonnummer zur Verfügung:

Voltcraft®, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7.

VOLTCRAFT USPS-600, USPS-1000, USPS-1500, USPS-2250 User guide

6. Bedienelemente

	2	3	1.	Netzkabel
			2.	Spannungs-Wahlschalter
			3.	Netzstecker
			4.	Schaltschlüssel
1			5.	Niederspannungsstecker
			5.	Niederspannungsstecker
			(Beispiel für einen von insgesamt acht Steckern)
			6.	Niederspannungsbuchse
6	5	4	7.	Rote LED (nicht abgebildet)

7. Bedienung

Einstellen der gewünschten Ausgangsspannung

VORSICHT! Schalten Sie die Ausgangsspannung nur im Leerlauf an! Beachten Sie die Betriebsspannung der angeschlossen Last!

Die Ausgangsspannung des Gerätes wird durch die Position des SpannungsWahlschalters bestimmt. Rund um den Spannungs-Wahlschalter sind die sieben wählbaren Spannungen aufgedruckt.

Die Spannung kann auf folgende Weise eingestellt werden:

1. Ziehen Sie den Netzstecker aus der Steckdose und überzeugen Sie sich davon, dass das Gerät nicht unter Last ist.

2. Drehen Sie mit Hilfe des Schaltschlüssels den Spannungs-Wahlschalter, so dass der Pfeil auf die Spannung zeigt, die der Eingangsspannung Ihrer Last entspricht. Der Spannungs-Wahlschalter muss dabei einrasten.

Polaritätsauswahl für Niederspannungsstecker

1. Wählen Sie einen der acht Niederspannungsstecker mit den exakten Abmessungen, die den Abmessungen Ihrer Last entsprechen. Zwei Orientierungen sind möglich.

2. Achten Sie bei der Orientierung auf das Polaritätssymbol - ○)+ oder - (○+ .

3. Setzen Sie den Stecker so ein, dass der Pfeil unterhalb des passenden Polaritätssymbols auf den Pfeil der Niederspannungsbuchse des Ladekabels zeigt. Der Stecker ist so gebaut, dass er relativ schwer zu entfernen ist.

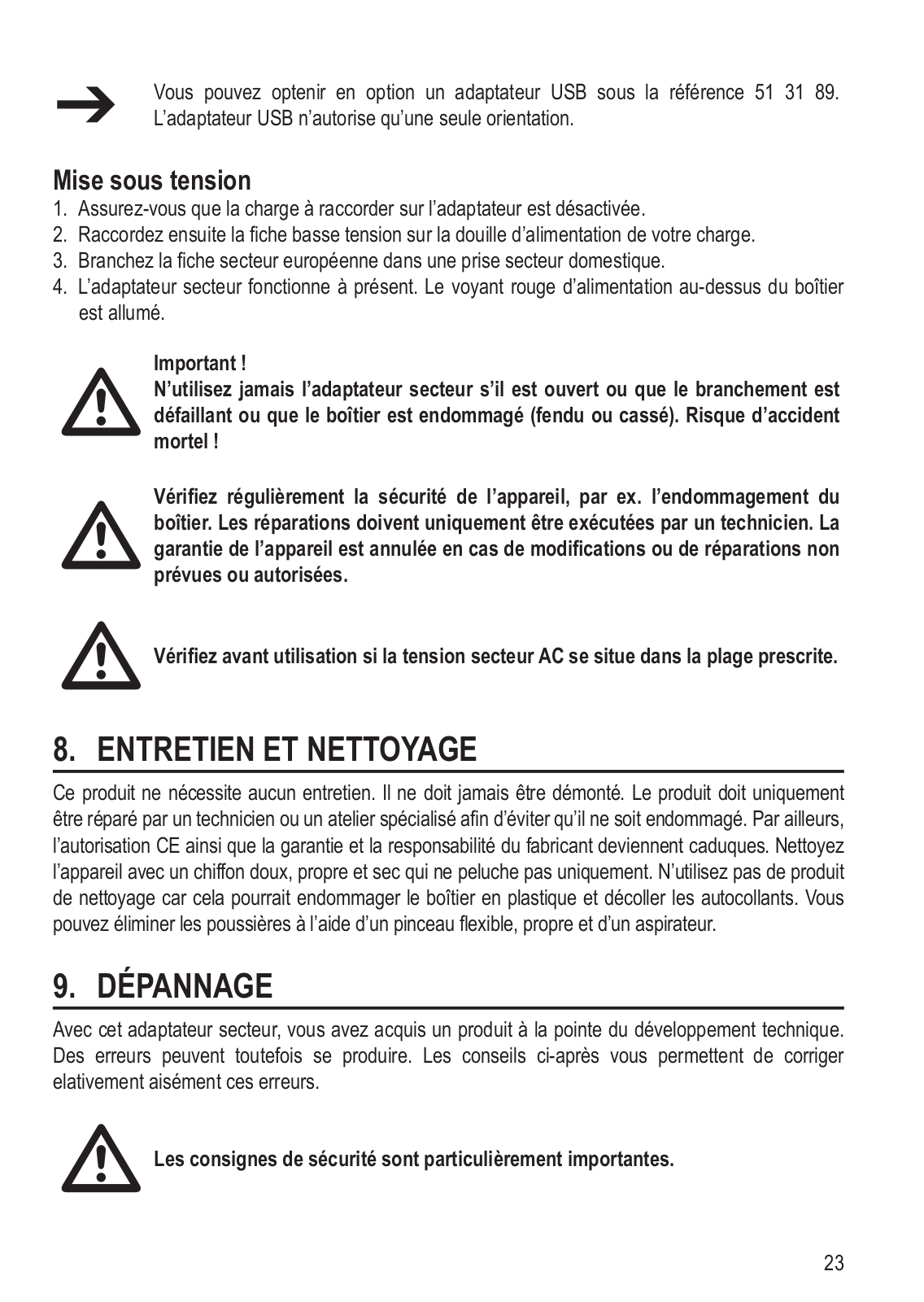

Optional ist ein passender USB-Adapter unter der Bestellnummer 51 31 89 erhältlich. Beim USB-Adapter ist nur eine Orientierung möglich.

Herstellen der Spannungsversorgung

1. Überprüfen Sie, ob die an den Adapter anzuschließende Last ausgeschaltet ist.

2. Schließen Sie jetzt den Niederspannungsstecker an die Stromversorgungsbuchse Ihrer Last an. 3. Schließen Sie den EuroNetzstecker an eine Haushaltsnetzsteckdose an.

4. Jetzt funktioniert der Netzadapter, und die rote LED der Stromversorgung auf der Oberseite des Gehäuses leuchtet.

Wichtig!

Arbeiten Sie nie mit dem Netzadapter, wenn er offen ist oder einen schadhaften Netzanschluss oder ein beschädigtes (zerrissenes/zerbrochenes) Gehäuse hat. Mögliche Lebensgefahr!

Überprüfen Sie regelmäßig die mechanische Sicherheit des Geräts z. B. auf Beschädigung des Gehäuses. Reparaturen dürfen nur von einem Techniker ausgeführt werden. Bei eigenmächtigen Änderungen oder Reparaturen am Gerät erlischt die Garantie.

Prüfen Sie vor der Anwendung, ob die AC-Netzspannung im vorgeschriebenen Bereich liegt.

8. Wartung und Reinigung

Dieses Produkt benötigt keine Wartung. Nehmen Sie es niemals auseinander. Das Produkt sollte nur von einem Fachmann oder einer Fachwerkstatt repariert werden, da es sonst beschädigt werden kann. Des Weiteren wird die CE-Genehmigung hinfällig genauso wie die Gewährleistung/Garantie. Reinigen Sie das Produkt nur mit einem weichen, sauberen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel, da diese das Kunststoffgehäuse angreifen und die Aufkleber abreiben können. Staub kann mit einem sauberen, weichen Pinsel und einem Staubsauger entfernt werden.

9. Fehlerhilfe

Mit diesem Schaltnetzteil haben Sie einen Gegenstand erworben, der nach dem letzten Stand der Technik gebaut wurde. Es können jedoch Fehler auftreten. So können Sie relativ leicht mit einigen dieser Fehler umgehen:

Die Sicherheitsanweisungen sind genau einzuhalten.

	Problem	Mögliche Lösung
		Keine Versorgungsspannung vorhanden?
		• Überprüfen Sie die Sicherung der
		Steckdose.
		• Überprüfen Sie, ob der Netzstecker richtig
	Rote LED leuchtet nicht	eingesteckt ist.
	Rote LED leuchtet nicht
		Ist der Netzadapter überlastet?
		• Trennen Sie alle Niederspannungslasten
		vom Gerät und überprüfen Sie die
		technischen Daten.
		Ist die richtige Spannung eingestellt?
		Ist die richtige Polarität ausgewählt?
	Die angeschlossene Last funktioniert nicht.	Leuchtet die rote LED?
	Die angeschlossene Last funktioniert nicht.	Ist der Netzadapter überlastet?
		Ist der Netzadapter überlastet?
		• Überprüfen Sie die technischen Daten der
		Last.
	Die rote LED leuchtet schwach und die	Überprüfen Sie, ob der Spannungs-Wahlschalter
	angeschlossene Last funktioniert nicht, auch	korrekt eingerastet ist. Falls nicht, stellen Sie ihn
	wenn die richtige Spannung eingestellt wurde.	richtig ein, so dass er einrastet.

Wichtig!

Lesen und beachten Sie bitte die Anmerkungen zur Sicherheit! Andere als die oben beschriebenen Reparaturen dürfen nur von befugten Spezialisten ausgeführt werden.

10. Entsorgung

Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen.

Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen Rohstoffwiederverwertung zuzuführen.

11. Technische Daten

Alle Modelle
Betriebsspannung:	100 - 240 V/AC, 50/60 Hz
Ausgangsspannung:	3 / 4,5 / 5 / 6 / 7,5 / 9 / 12 V DC ±10 %
Elektrische Sicherheitsklasse:	II
Umgebungstemperatur:	Betrieb: 0 ºC bis 40 ºC
	Lagerung: -20 ºC bis 60 ºC
Luftfeuchtigkeit:	Betrieb: 20 % bis 85 %
	Lagerung: 10 % bis 90 %
Außen-ø / Innen-ø der	Stecker S: 2,35/0,75	Stecker D: 5,0/2,1
Niederspannungsstecker (mm):	Stecker H: 3,5/1,35	Stecker N: 5,5/1,5
	Stecker I: 4,0/1,7	Stecker G: 5,5/2,5
Abmessungen der	Stecker A: 2,5
Klinkenstecker (mm):	Stecker B: 3,5
USB-Stecker:	5 V (optional erhältlich unter BN 513189)
Geschützt gegen:	Überspannung, Überstrom, Überleistung, Kurzschluss
Modell USPS-600
Eingangsstrom (bei 120 V/AC):	160 mA
Max. Ausgangsstrom:	600 mA
Max. Eingangsleistung:	12 W
Max. Ausgangsleistung:	7,2 W
Abmessungen (L x B x H):	69,6 x 39,7 x 70,6 mm
Gewicht:	110 g
Modell USPS-1000
Eingangsstrom (bei 120 V/AC):	250 mA
Max. Ausgangsstrom:	1000 mA
Max. Eingangsleistung:	18,5 W
Max. Ausgangsleistung:	12 W
Abmessungen (L x B x H):	77 x 43,7 x 74,5 mm
Gewicht:	150 g
Modell USPS-1500
Eingangsstrom (bei 120 V/AC):	350 mA
Max. Ausgangsstrom:	1500 mA
Max. Eingangsleistung:	26 W
Max. Ausgangsleistung:	18 W
Abmessungen (L x B x H):	82,5 x 52,8 x 74,2 mm
Gewicht:	175 g
Modell USPS-2250
Eingangsstrom (bei 120 V/AC):	550 mA
Max. Ausgangsstrom:	2250 mA
Max. Eingangsleistung:	37 W
Max. Ausgangsleistung:	27 W
Abmessungen (L x B x H):	88 x 52 x 78,6 mm
Gewicht:	202 g

Table of contents

		Seite
1.	Introduction	10
2.	Intended use	11
3.	Delivery content	11
4.	Symbol explanation	12
5.	Safety instructions	12
6.	Operating elements	14
7.	Operation	14
	Setting of desired output voltage	14
	Polarity selection for low voltage connectors	14
	Establishing voltage supply	15
8.	Maintenance and cleaning	15
9.	Troubleshooting	15
10.	Disposal	16
11.	Technical data	17

1. Introduction

Dear Customer,

In purchasing this Voltcraft® product, you have made a very good decision for which we would like to thank you.

Voltcraft® - In the field of measuring, charging and network technology, this name stands for high-quality products which perform superbly and which are created by experts whose concern is continuous innovation.

From the ambitious hobby electronics enthusiast to the professional user, products from the Voltcraft® brand family provide the optimum solution even for the most demanding tasks. And the remarkable feature is: we offer you the mature technology and reliable quality of our Voltcraft® products at an almost unbeatable price-performance ratio. In this way, we aim to establish a long, fruitful and successful co-operation with our customers.

We wish you a great deal of enjoyment with your new Voltcraft® product!

This product fulfils European and national requirements related to electromagnetic compatibility (EMC). CE conformity has been verified and the relevant statements and documents have been deposited at the manufacturer.

2. Intended Use

This power supply unit is designed to operate a range of electronic devices such as hand-held computers, portable CD players, mini-TVs etc. The broad input range enables operation at electric power supplies ranging from 100 to 240 V AC, 50/60 Hz. Seven levels of stabilized output DC voltage, from 3 V to 12 V DC (3 / 4.5 / 5 / 6 / 7.5 / 9 / 12 V DC), can be selected. The power supply unit includes eight different low-voltage connectors suitable for the most common connection types. Inverting the polarity of the low voltage connector enables polarity selection. The power supply unit is overload protected. Nevertheless, the load’s power consumption may not exceed the nominal rating of the power supply unit (according to the voltage mode setting). The power supply unit’s technology enables high output current despite the unit’s small dimensions and low weight.

Unauthorised conversion and/or modification of the device are inadmissible because of safety and approval reasons (CE). Any usage other than described above is not permitted and can damage the product and lead to associated risks such as short-circuit, fire, electric shock, etc. Please read the operating instructions thoroughly and keep them for further reference.

Observe all safety instructions and information within this operating manual.

3. delivery Content

•Switching power supply

•8 x Low voltage connectors

•2 x Plug mounts for four low voltage connectors each

•Switching key

•Operating instructions
