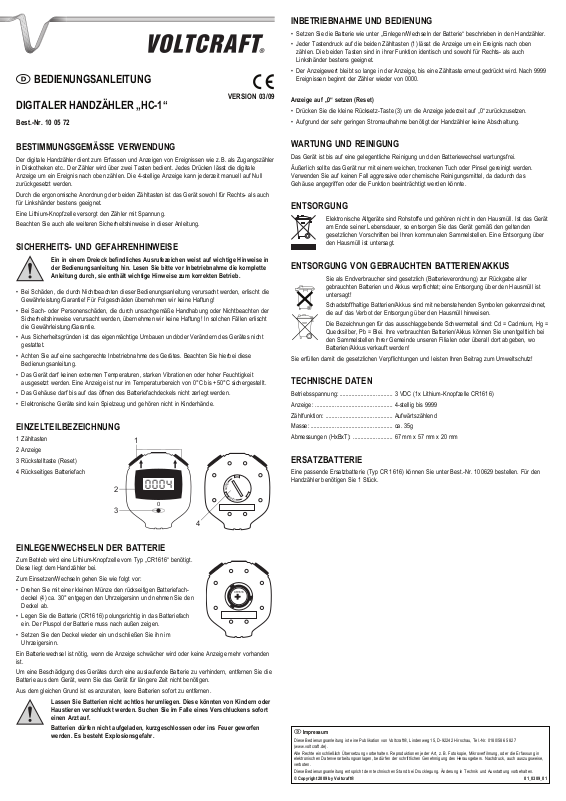

BEDIENUNGSANLEITUNG |
|
DIGITALER HANDZÄHLER „HC-1“ |
VERSION 03/09 |
|
|
Best.-Nr. 10 05 72 |
|
INBETRIEBNAHME UND BEDIENUNG
•Setzen Sie die Batterie wie unter „Einlegen/Wechseln der Batterie“ beschrieben in den Handzähler.
•Jeder Tastendruck auf die beiden Zähltasten (1) lässt die Anzeige um ein Ereignis nach oben zählen. Die beiden Tasten sind in ihrer Funktion identisch und sowohl für Rechtsals auch Linkshänder bestens geeignet.
•Der Anzeigewert bleibt so lange in der Anzeige, bis eine Zähltaste erneut gedrückt wird. Nach 9999 Ereignissen beginnt der Zähler wieder von 0000.
Anzeige auf „0“ setzen (Reset)
•Drücken Sie die kleine Rücksetz-Taste (3) um die Anzeige jederzeit auf „0“ zurückzusetzen.
•Aufgrund der sehr geringen Stromaufnahme benötigt der Handzähler keine Abschaltung.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der digitale Handzähler dient zum Erfassen und Anzeigen von Ereignissen wie z.B. als Zugangszähler in Diskotheken etc.. Der Zähler wird über zwei Tasten bedient. Jedes Drücken lässt die digitale Anzeige um ein Ereignis nach oben zählen. Die 4-stellige Anzeige kann jederzeit manuell auf Null zurückgesetzt werden.
Durch die ergonomische Anordnung der beiden Zähltasten ist das Gerät sowohl für Rechtsals auch für Linkshänder bestens geeignet.
Eine Lithium-Knopfzelle versorgt den Zähler mit Spannung.
Beachten Sie auch alle weiteren Sicherheitshinweise in dieser Anleitung.
SICHERHEITSUND GEFAHRENHINWEISE
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
•Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
•Bei Sachoder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
•Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
•Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
•Das Gerät darf keinen extremen Temperaturen, starken Vibrationen oder hoher Feuchtigkeit ausgesetzt werden. Eine Anzeige ist nur im Temperaturbereich von 0°C bis +50°C sichergestellt.
•Das Gehäuse darf bis auf das öffnen des Batteriefachdeckels nicht zerlegt werden.
•Elektronische Geräte sind kein Spielzeug und gehören nicht in Kinderhände.
EINZELTEILBEZEICHNUNG
1 |
Zähltasten |
|
1 |
2 |
Anzeige |
|
|
3 |
Rückstelltaste (Reset) |
|
|
4 |
Rückseitiges Batteriefach |
|
|
|
|
|
E |
|
|
2 |
S |
|
|
LO |
|
|
|
C |
|
|
|
|
|
|
|
|
N |
|
|
|
E |
|
|
|
PO |
|
|
3 |
0 |
|
|
|
|
|
|
|
4 |
EINLEGEN/WECHSELN DER BATTERIE
Zum Betrieb wird eine Lithium-Knopfzelle vom Typ „CR1616“ benötigt.
Diese liegt dem Handzähler bei.
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:
• |
Drehen Sie mit einer kleinen Münze den rückseitigen Batteriefach- |
CR1616 |
|
deckel (4) ca. 30° entgegen den Uhrzeigersinn und nehmen Sie den |
+ |
|
Deckel ab. |
|
• |
Legen Sie die Batterie (CR1616) polungsrichtig in das Batteriefach |
|
|
ein. Der Pluspol der Batterie muss nach außen zeigen. |
|
• |
Setzen Sie den Deckel wieder ein und schließen Sie ihn im |
|
|
Uhrzeigersinn. |
|
Ein Batteriewechsel ist nötig, wenn die Anzeige schwächer wird oder keine Anzeige mehr vorhanden ist.
Um eine Beschädigung des Gerätes durch eine auslaufende Batterie zu verhindern, entfernen Sie die Batterie aus dem Gerät, wenn Sie das Gerät für längere Zeit nicht benötigen.
Aus dem gleichen Grund ist es anzuraten, leere Batterien sofort zu entfernen.
Lassen Sie Batterien nicht achtlos herumliegen. Diese könnten von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
Batterien dürfen nicht aufgeladen, kurzgeschlossen oder ins Feuer geworfen werden. Es besteht Explosionsgefahr.
WARTUNG UND REINIGUNG
Das Gerät ist bis auf eine gelegentliche Reinigung und den Batteriewechsel wartungsfrei.
Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive oder chemische Reinigungsmittel, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.
ENTSORGUNG
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.
ENTSORGUNG VON GEBRAUCHTEN BATTERIEN/AKKUS
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist
untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!
TECHNISCHE DATEN
Betriebsspannung: ................................... |
3 VDC (1x Lithium-Knopfzelle CR1616) |
Anzeige: ................................................... |
4-stellig bis 9999 |
Zählfunktion: ............................................ |
Aufwärtszählend |
Masse: ...................................................... |
ca. 35g |
Abmessungen (HxBxT): .......................... |
67 mm x 57 mm x 20 mm |
ERSATZBATTERIE
Eine passende Ersatzbatterie (Typ CR 1616) können Sie unter Best.-Nr. 100629 bestellen. Für den Handzähler benötigen Sie 1 Stück.
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2009 by Voltcraft® |
01_0309_01 |
OPERATING INSTRUCTIONS |
|
DIGITAL MANUAL COUNTER „HC-1“ |
VERSION 03/09 |
|
|
Item No. 10 05 72 |
|
PUTTING INTO OPERATION AND USE
•Insert the battery into the manual counter as described in „Inserting/Replacing the Battery“.
•Each push of the two counting buttons (1) increases the count on the display by one incident. The two buttons are identical in function and are entirely suitable for both right-handed and left-handed users.
•The display value remains on the display until the counting button is pushed again. After 9999 incidents, the counter restarts at 0000.
Setting the Display to „0“ (Reset)
•Push the small reset button (3) to reset the display to „0“ at any time.
•Since the current consumption of the manual counter is very low, it does not need to be switched off.
PRESCRIBED USE
The digital manual counter serves to record and display incidents, for example for counting visitors to a club etc.. The counter is operated with the help of two buttons. Each push of the button increases the count on the display by one incident. The 4-digit display can be manually reset to zero at any time.
Due to the ergonomic position of the two counting buttons, the device is perfectly suitable both for right-handed and left-handed users.
The counter is supplied with voltage by a lithium round cell.
Please also note any additional safety information in these instructions.
SAFETY INSTRUCTIONS AND DANGER WARNINGS
An exclamation mark in a triangle means that there is important information in the operating instructions. Please read through the entire instructions carefully before taking up operation of the device. They contain important information on its correct operation.
•In case of damage that is caused due to the failure to observe these operating instructions, your guarantee will expire! We do not assume any liability for resulting damage!
•Nor do we assume liability for damage to property or personal injury caused by improper use or the failure to observe the safety instructions! Your guarantee will expire in any such case!
•For safety reasons, the unauthorized conversion and/or modification of the device is not permitted.
•Please be careful to take up operation of the device correctly. Please also follow these operating instructions.
•The device may not be exposed to extreme temperatures, strong vibrations or high humidity. The correct operation of the display is only ensured within a temperature range of between 0°C and +50°C.
•The housing may not be disassembled, except for opening the battery compartment cover.
•Electronic devices are not toys and must be kept out of reach of children.
DESCRIPTION OF INDIVIDUAL PARTS
1 Counting buttons |
1 |
|
2 Display |
|
|
3 Reset button |
|
|
4 Rear battery compartment
|
E |
2 |
S |
LO |
|
|
C |
|
N |
|
E |
|
PO |
3 |
0 |
|
|
|
4 |
INSERTING/REPLACING THE BATTERY
A lithium round cell of the type „CR1616“ is required for operation.
It is included with the manual counter.
To insert/replace the battery, proceed as follows:
• |
Use a small coin to turn the battery compartment cover at the |
CR1616 |
|
back (4) anticlockwise by approx. 30°, and take off the cover. |
+ |
|
|
|
• |
Insert the battery into the battery compartment observing the |
|
|
correct polarity. The positive pole of the battery has to face |
|
|
outwards. |
|
• |
Replace the cover and close it by turning it clockwise. |
|
It is necessary to replace the battery when the display is weaker or nothing is displayed at all.
To prevent damage to the device by leaking batteries, take out the batteries if you are not using the device for a longer period of time.
For the same reason it is advisable to take out empty batteries immediately.
Do not leave batteries unattended. They might be swallowed by children or pets. In such a case, seek immediate medical care.
Batteries must not be recharged, short-circuited or thrown into fire. There is a danger of explosion!
MAINTENANCE AND CLEANING
No maintenance is necessary for the device apart for occasional cleaning and the changing of the battery.
Clean the exterior of the device with a soft, dry cloth or brush only. Never use aggressive or chemical cleaning agents, since this might damage the surface of the housing or impair operation.
DISPOSAL
Used electronic devices are raw materials and must not be disposed of in the domestic waste. When the device has reached the end of its service life, please dispose of it according to the current statutory requirements at your local collecting site. Disposal in the domestic waste is not permitted!
DISPOSAL OF SPENT BATTERIES/STORAGE BATTERIES
|
You as end user are under legal obligation (Battery Regulation) to take back all used |
|
batteries and rechargeable batteries. Disposing of them in the domestic waste is not |
||
Batteries/storagepermitted. |
batteries containing harmful substances are marked with the following |
|
symbols, which point out that disposal in the domestic waste is prohibited.
The designations for the respective heavy metal are the following: Cd = cadmium, Hg = mercury, Pb = lead. You can return spent batteries/storage batteries free of charge to any collecting point in your local authority, in our stores or in any other store where batteries/storage batteries are sold.
In this way you comply with the legal obligations and make your contribution to environmental protection!
TECHNICAL DATA
Operating voltage: ................................... |
3 VDC (1 lithium round cell CR1616) |
Display: ..................................................... |
4 digits up to 9999 |
Counting function ..................................... |
Counting upwards |
Weight: ..................................................... |
approx. 35g |
Dimensions (HxWxD): ............................. |
67 mm x 57 mm x 20 mm |
REPLACEMENT BATTERY
You can order a suitable replacement battery (type CR 1616) under item number 100629. One battery is required for the manual counter.
Legal notice
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2009 by Voltcraft®.
