MULTIFUNKTIONSLADEGERÄT „RS16“

! BEDIENUNGSANLEITUNG SEITE 2 - 61

MULTI-FUNCTION BATTERY CHARGER „RS16“

( OPERATING INSTRUCTIONS PAGE 62 - 120

Best.-Nr. / Item No.
1211580

VERSION 06/15

Inhaltsverzeichnis
			Seite
1.	Einführung...........................................................................................................................		4
2.	Symbol-Erklärung...............................................................................................................		5
3.	Bestimmungsgemäße Verwendung....................................................................................		5
4.	Lieferumfang.......................................................................................................................		6
5.	Sicherheitshinweise............................................................................................................		7
	a)	Allgemein.......................................................................................................................	7
	b)	Aufstellort.......................................................................................................................	8
	c)	Betrieb...........................................................................................................................	9
	d)	Umgang mit Akkus (allgemein)....................................................................................	11
	e)	Umgang mit Lithium-Akkus..........................................................................................	13
6.	Bedienelemente................................................................................................................		15
7.	Anfertigen eines Ladekabels.............................................................................................		16

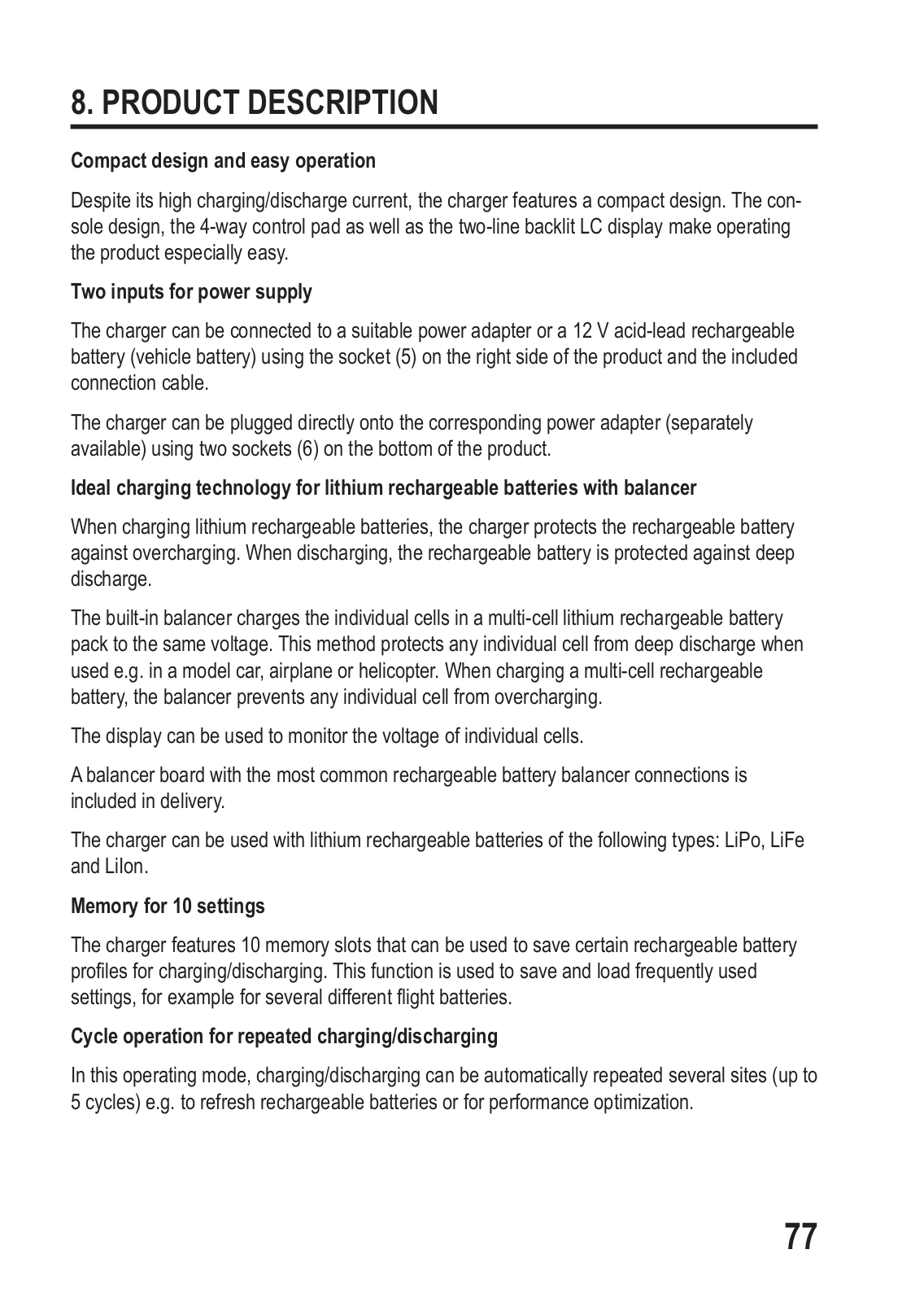

8.	Produktbeschreibung........................................................................................................		17
9.	Verwendbare Akkutypen...................................................................................................		19
10.	Inbetriebnahme.................................................................................................................		20
11.	Anschluss eines Akkus.....................................................................................................		21
12.	Bedienung.........................................................................................................................		24
13.	Lithium-Akkus (LiPo, LiIon, LiFe)......................................................................................		27
	a)	Allgemein.....................................................................................................................	27
	b)	Akku ohne Balancer-Anschluss laden („CHARGE“)....................................................	28
	c)	Akku mit Balanceranschluss laden („BALANCE“).......................................................	30
	d)	Schnellladung („FAST CHG“)......................................................................................	31
	e)	Akku einlagern („STORAGE“)......................................................................................	31

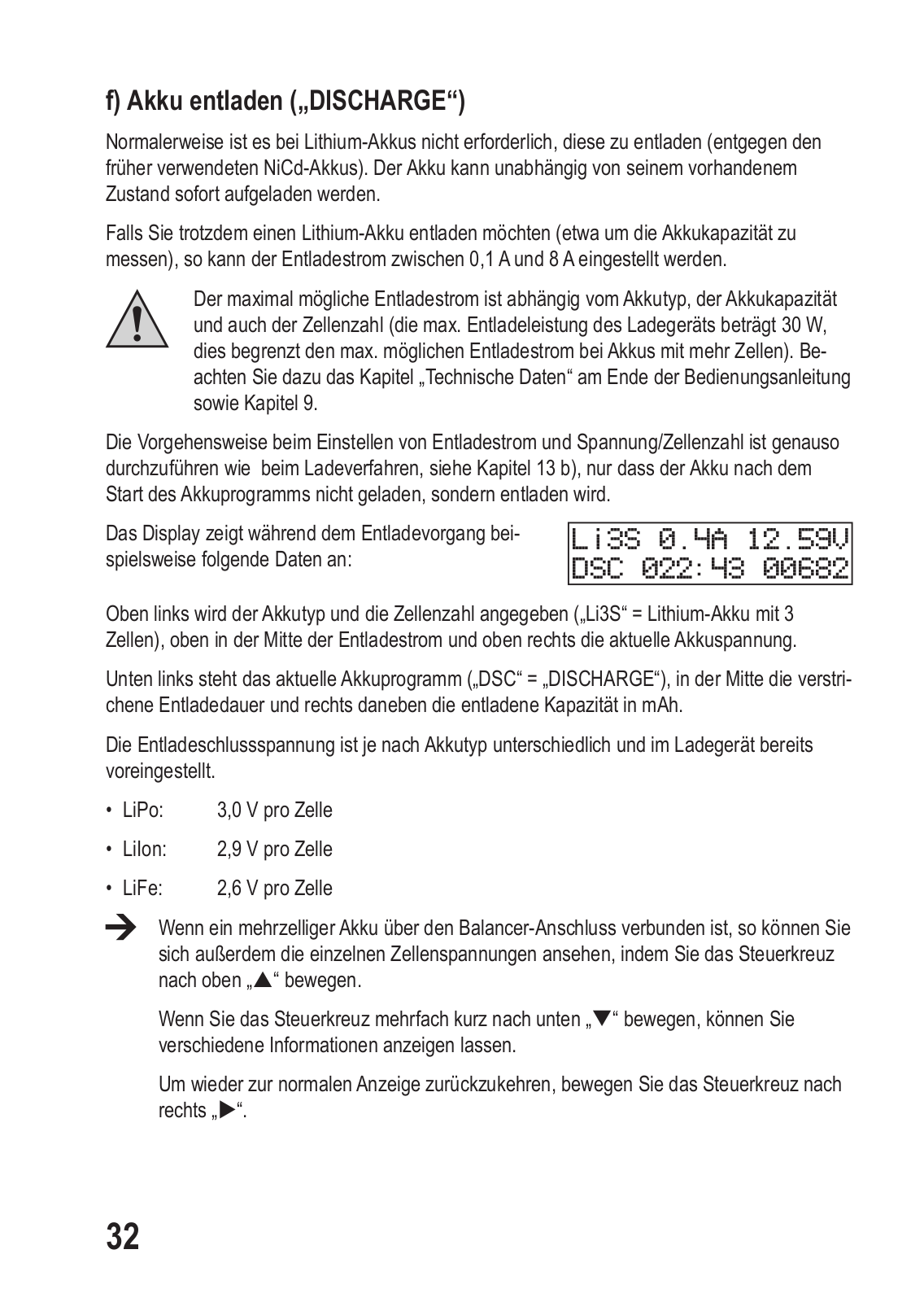

	f)	Akku entladen („DISCHARGE“)...................................................................................	32

			Seite

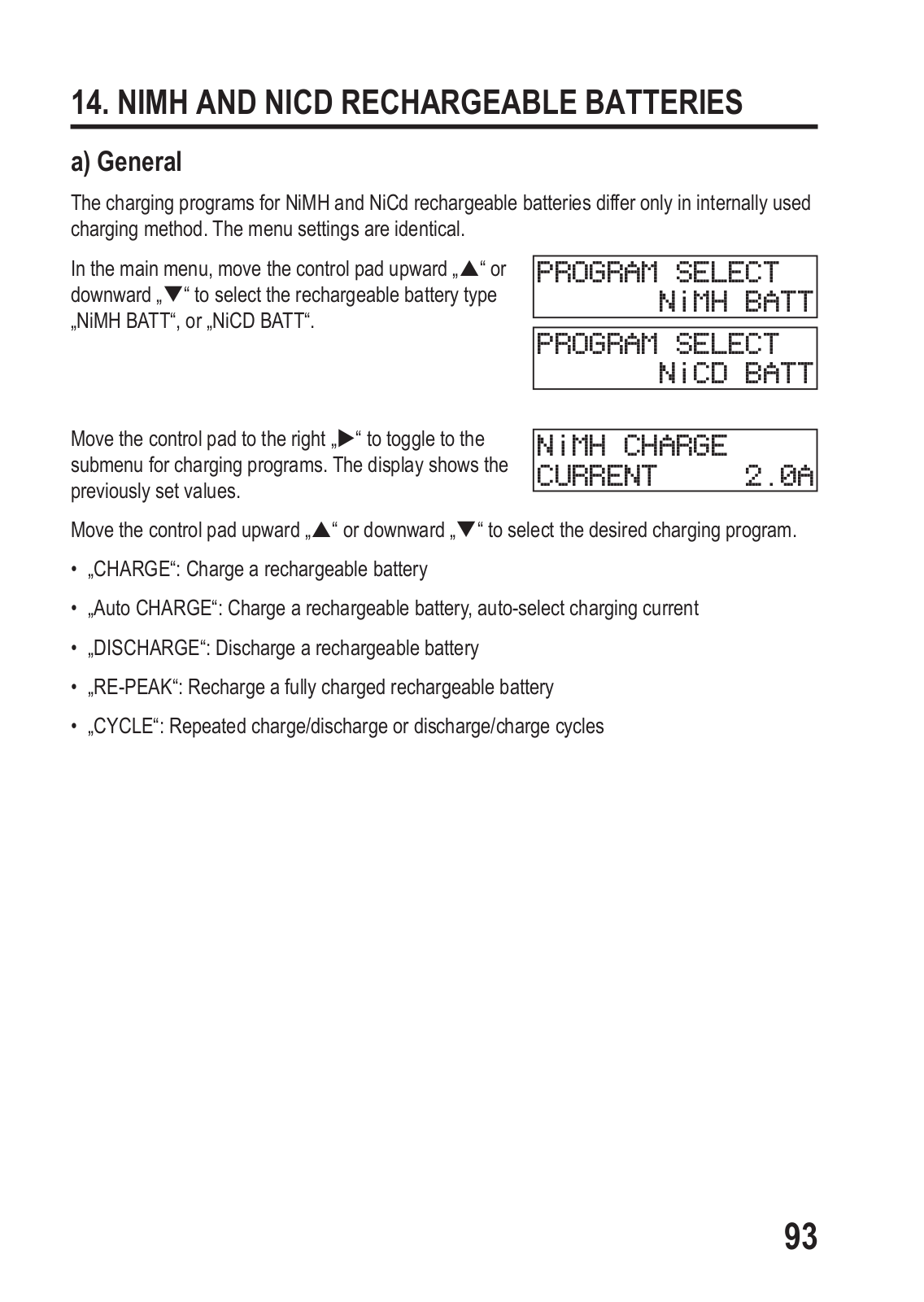

14.	NiMHund NiCd-Akkus.....................................................................................................		33
	a)	Allgemein.....................................................................................................................	33
	b)	Akku laden („CHARGE“)..............................................................................................	34
	c)	Automatischer Lademodus („Auto CHARGE“)............................................................	35

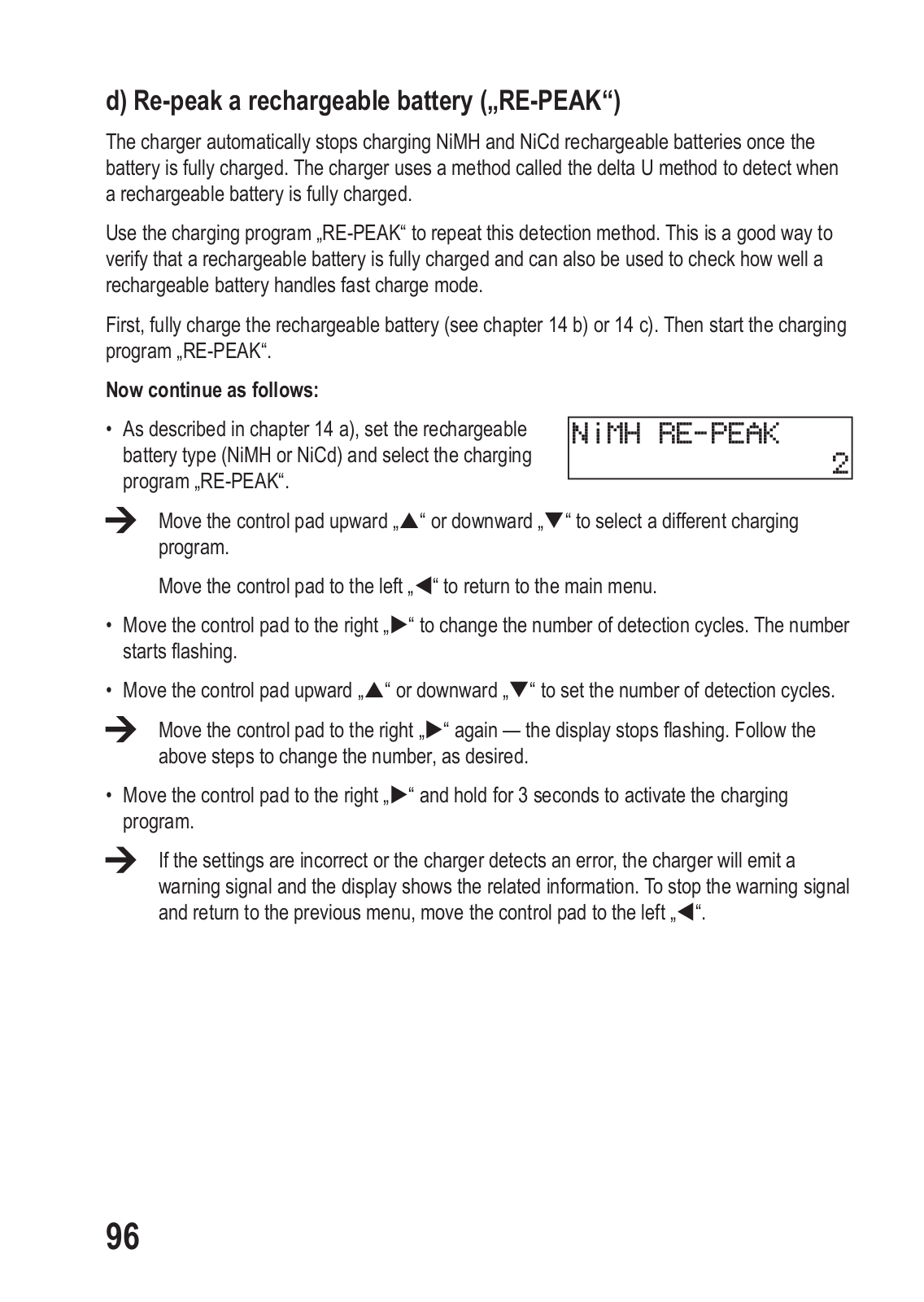

	d)	Akku nochmals nachladen („RE-PEAK“).....................................................................	36
	e)	Akku entladen („DISCHARGE“)...................................................................................	37

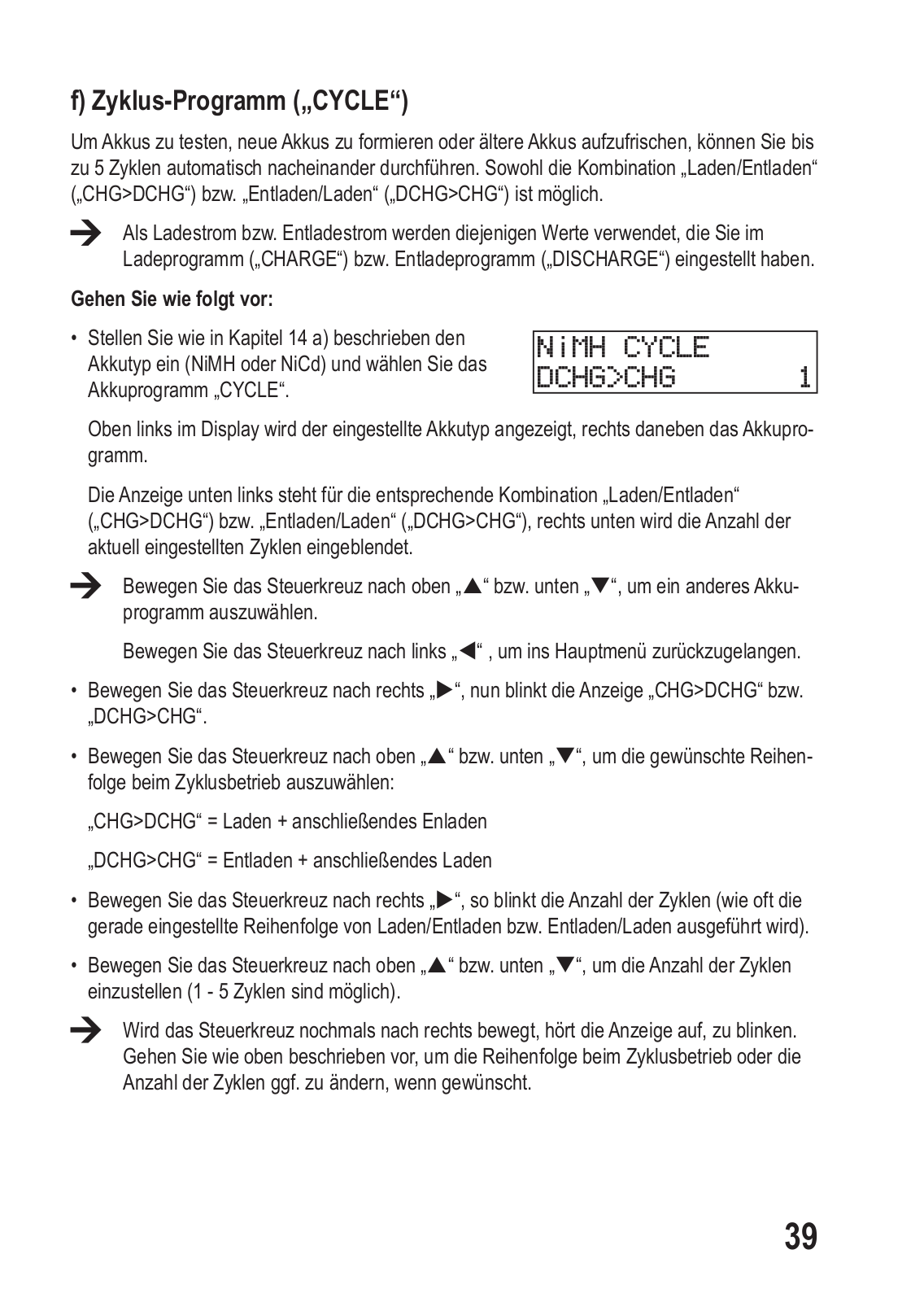

	f)	Zyklus-Programm („CYCLE“).......................................................................................	39
15.	Bleiakkus (Pb)...................................................................................................................		41
	a)	Allgemein.....................................................................................................................	41
	b)	Akku laden („CHARGE“)..............................................................................................	42

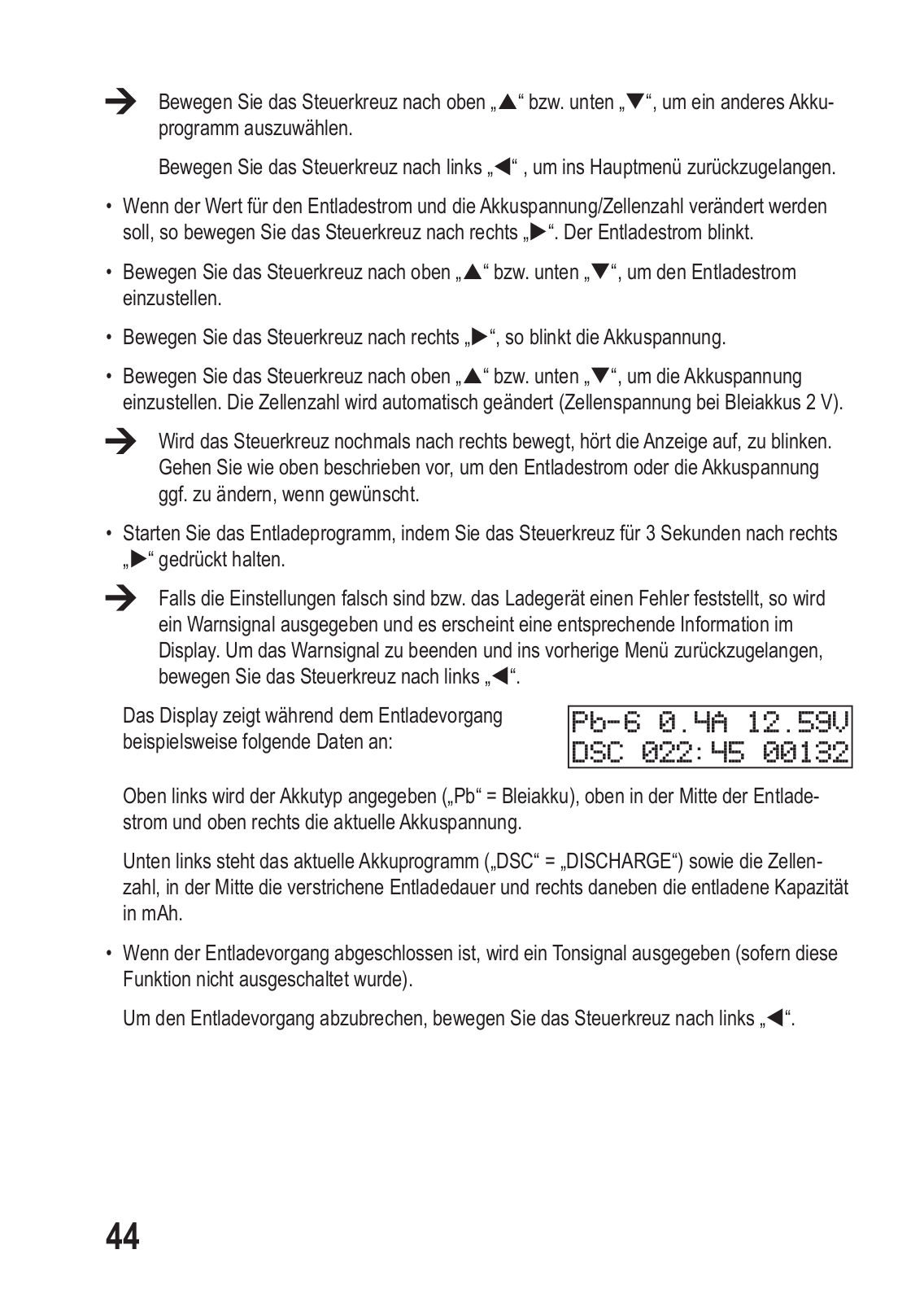

	c)	Akku entladen („DISCHARGE“)...................................................................................	43
16.	Akkudaten speichern/laden...............................................................................................		45
	a)	Akkudaten auswählen/einstellen.................................................................................	45
	b)	Akkudaten speichern...................................................................................................	49
	c)	Akkudaten laden..........................................................................................................	50
17.	Spannungsanzeige für Lithium-Akkus..............................................................................		51
18.	System-Einstellungen.......................................................................................................		52
19.	Anschluss an einen PC.....................................................................................................		56

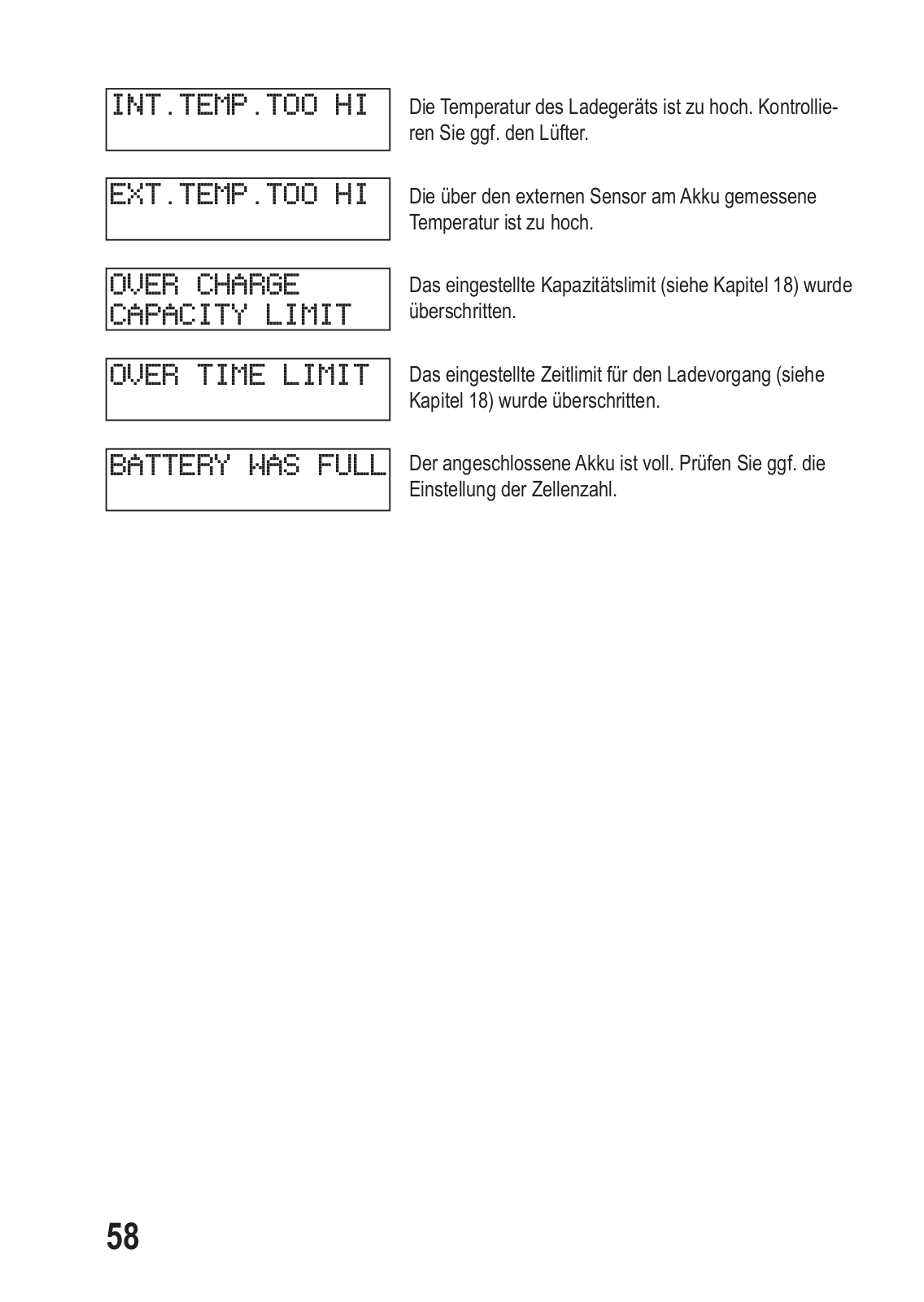

20.	Warnmeldungen im Display..............................................................................................		57
21.	Wartung und Reinigung....................................................................................................		59
22.	Entsorgung........................................................................................................................		59
	a)	Allgemein.....................................................................................................................	59
	b)	Batterien und Akkus.....................................................................................................	59
23.	Technische Daten.............................................................................................................		60

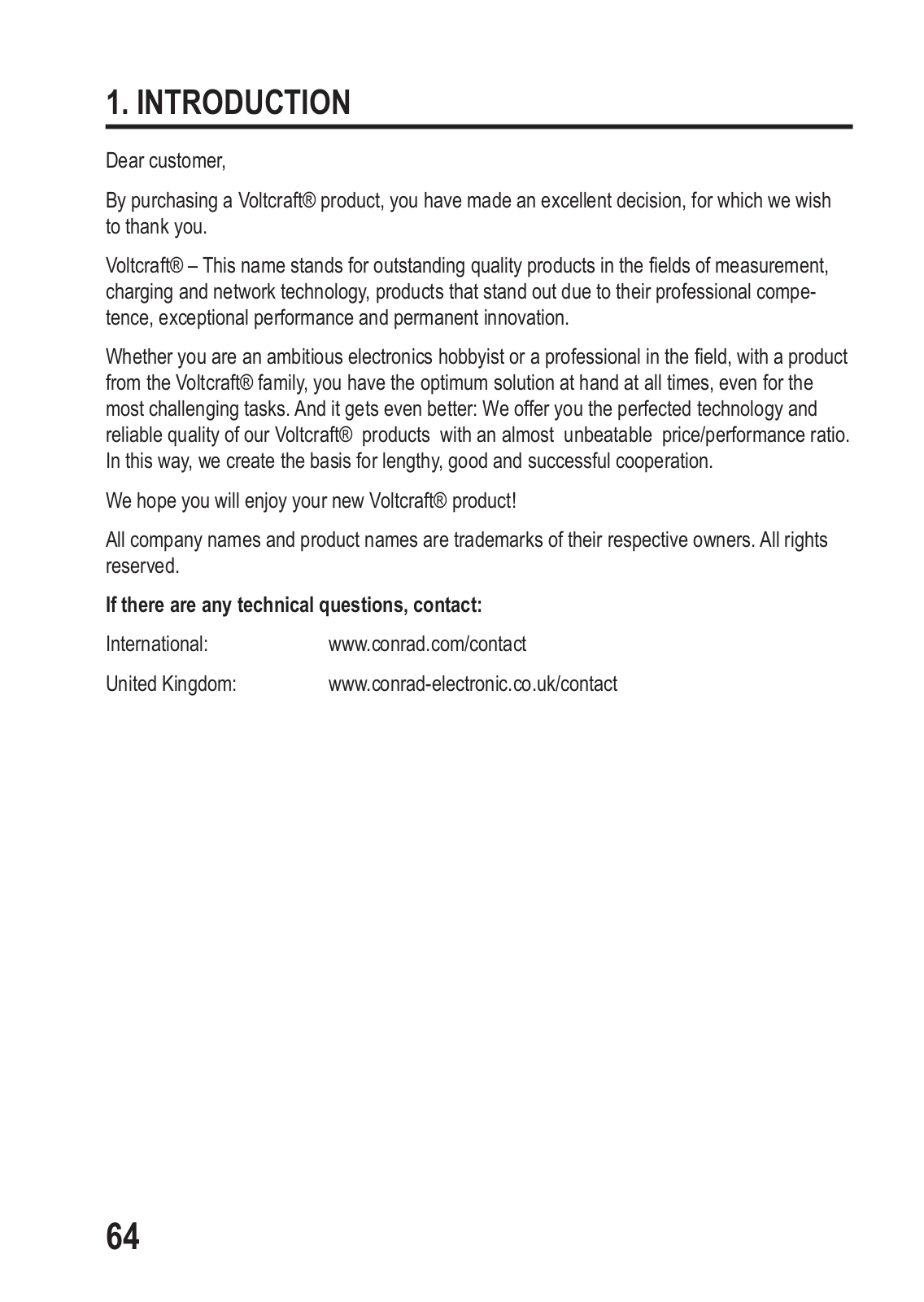

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Ladesowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. BestimmungsgemäSSe Verwendung

Das Ladegerät dient zum Aufladen von Akkus des Typs NiCd + NiMH (1 - 15 Zellen),

LiPo/LiIon/LiFe (1 - 6 Zellen) sowie für Bleiakkus (1 - 10 Zellen, 2 V - 20 V).

Der Ladestrom kann abhängig von den angeschlossenen Akkus und deren Zellenzahl/Kapazität zwischen 0,1 A und 16 A eingestellt werden. Die maximale Ladeleistung des Ladegeräts beträgt 180 W.

Weiterhin können Akkus auch entladen werden; der Entladestrom lässt sich abhängig von den angeschlossenen Akkus und deren Zellenzahl/Kapazität im Bereich von 0,1 A bis 8 A einstellen. Die maximale Entladeleistung des Ladegeräts beträgt 30 W.

Das Ladegerät darf nur an einer stabilisierten Gleichspannung von 11 - 18 V/DC betrieben werden.

Die Bedienung erfolgt über ein zweizeiliges beleuchtetes LC-Display und ein 4-Wege- Steuerkreuz.

Für LiPo-/LiIon-/LiFe-Akkus ist im Ladegerät ein Balancer integriert; ein passendes externes

Balancerboard mit den gebräuchlichsten Anschlussbuchsen befindet sich im Lieferumfang.

Lesen Sie sich diese Bedienungsanleitung vor der ersten Verwendung des Produkts zuerst vollständig und aufmerksam durch, sie enthält viele wichtige Informationen für Aufstellung, Betrieb und Bedienung. Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

4. Lieferumfang

•Ladegerät

•Anschlusskabel mit Bananensteckern (Ø 4 mm)

•Ladekabel mit offenen Kabelenden

•Ladekabel für 2zellige Lithium-Racingpacks mit Hardcase-Gehäuse

•Balancer-Board mit Anschlusskabel

•CD mit Software

•Bedienungsanleitung

5. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sachoder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Produkts.

Lesen Sie sich deshalb die folgenden Punkte zuerst aufmerksam durch, bevor Sie das Produkt anschließen und in Betrieb nehmen.

a) Allgemein

•Aus Sicherheitsund Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.

•Wartungs-, Einstellungsoder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden.

•Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Gleiches gilt für Akkus. Kinder könnten Gegenstände in das Ladegerät stecken, Einstellungen verändern oder den Akku oder die Anschlüsse des Balancerboards kurzschließen, was zu einem Brand oder einer Explosion des Akkus führen kann. Es besteht Lebensgefahr!

•In Schulen, Ausbildungseinrichtungen, Hobbyund Selbsthilfewerkstätten ist das

Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden!

•Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit uns (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in Verbindung.

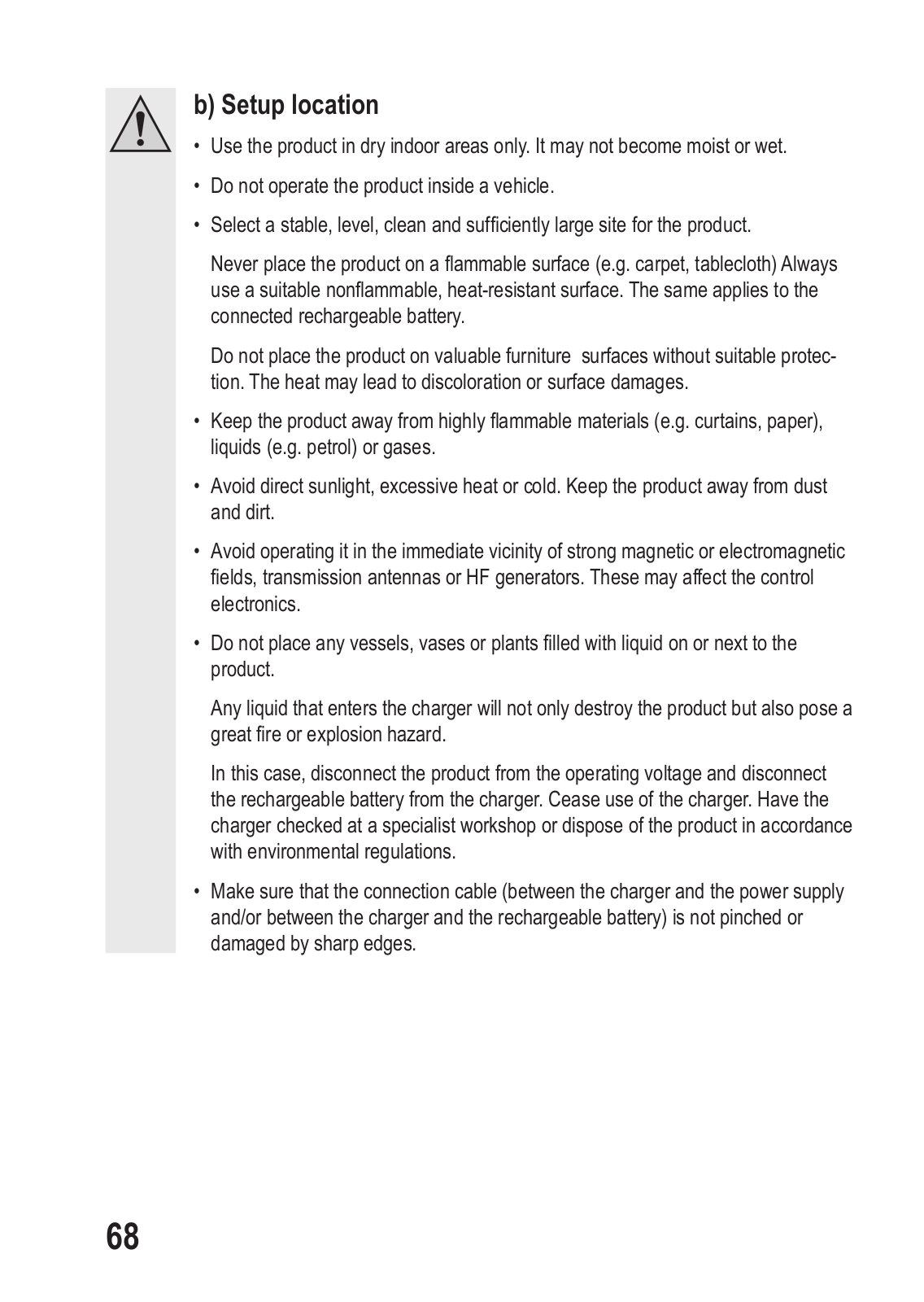

b)Aufstellort

•Das Produkt darf nur in trockenen Innenräumen betrieben werden. Es darf nicht feucht oder nass werden.

•Betreiben sie das Produkt nicht im Innenraum von Fahrzeugen.

•Wählen Sie für das Produkt einen stabilen, ebenen, sauberen, ausreichend großen Standort.

Stellen Sie das Produkt niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage. Gleiches gilt für den angeschlossenen Akku.

Stellen Sie das Produkt nicht ohne geeigneten Schutz auf wertvolle Möbel-Ober- flächen. Durch Hitzeeinwirkung könnte es zu Farboder Materialveränderungen kommen.

•Halten Sie das Produkt fern von leicht entzündlichen Materialien (z.B. Vorhänge,

Papier), Flüssigkeiten (z.B. Benzin) oder Gasen.

•Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie das Produkt fern von Staub und Schmutz.

•Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.

•Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder neben das Produkt.

Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört, außerdem besteht höchste Gefahr eines Brandes oder einer Explosion.

Trennen Sie in diesem Fall das Produkt sofort von der Betriebsspannung, trennen Sie den Akku vom Ladegerät. Betreiben Sie das Ladegerät nicht mehr. Lassen Sie das Ladegerät von einer Fachwerkstatt prüfen oder entsorgen Sie es umweltgerecht.

•Achten Sie darauf, dass die Anschlusskabel (zwischen Ladegerät und Span- nungs-/Stromversorgung bzw. zwischen Ladegerät und Akku) nicht gequetscht oder durch scharfe Kanten beschädigt werden.

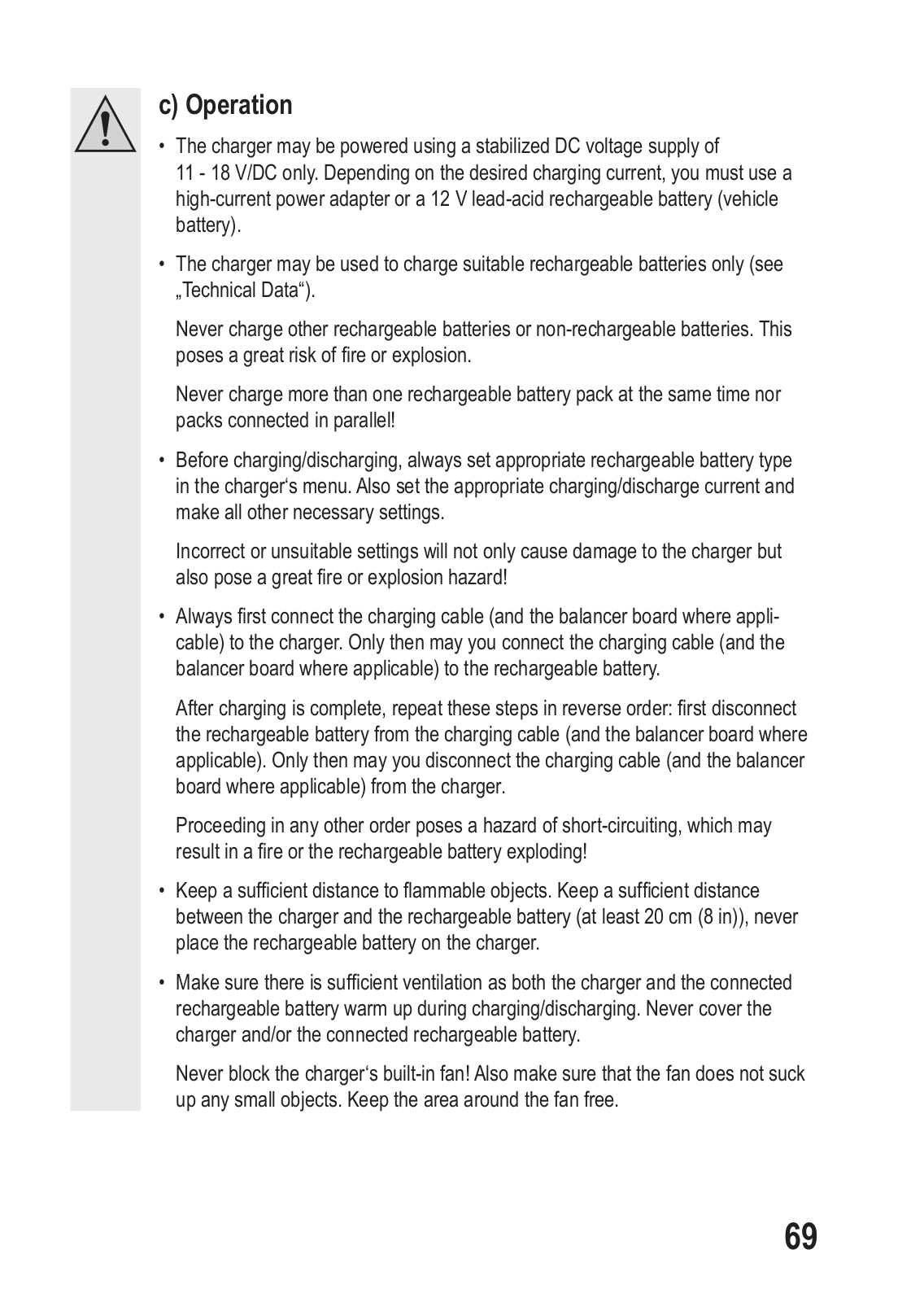

c) Betrieb

•Das Ladegerät darf nur an einer stabilisierten Gleichspannung von

11 - 18 V/DC betrieben werden. Abhängig von dem gewünschten Ladestrom muss ein passendes hochstromfähiges Netzteil oder ein 12 V-Bleiakku (Fahrzeug-Akku) verwendet werden.

•Mit diesem Ladegerät dürfen nur geeignete Akkus aufgeladen werden (siehe

Kapitel „Technische Daten“).

Laden Sie niemals andere Akkus oder nicht wiederaufladbare Batterien. Es besteht höchste Gefahr eines Brandes oder einer Explosion!

Laden Sie niemals mehr als einen Akkupack gleichzeitig bzw. parallel geschaltete Akkupacks!

•Stellen Sie vor dem Start eines Lade-/Entladevorgangs immer zuerst den korrekten Akkutyp im Menü des Ladegeräts ein. Gleiches gilt für den Lade-/ Entladestrom sowie ggf. weiteren Einstellungen.

Werden falsche oder unpassende Einstellungen gewählt, kann nicht nur das Ladegerät beschädigt werden, sondern es besteht auch Brandund Explosionsgefahr durch den Akku!

•Schließen Sie immer zuerst das Ladekabel (und ggf. das Balancerboard) an das

Ladegerät an. Erst danach darf das Ladekabel (und ggf. das Balancerboard) mit dem Akku verbunden werden.

Nach dem Ende des Ladevorgangs ist in umgekehrter Reihenfolge vorzugehen; trennen Sie zuerst den Akku vom Ladekabel (und ggf. vom Balancerboard). Erst danach darf das Ladekabel (und ggf. das Balancerboard) vom Ladegerät getrennt werden.

Wenn Sie in anderer Reihenfolge vorgehen, so besteht die Gefahr eines Kurzschlusses, was zu einem Brand oder einer Explosion des Akkus führen kann!

•Halten Sie ausreichend Abstand zu brennbaren Gegenständen ein. Lassen Sie zwischen Ladegerät und Akku ausreichend Abstand (min. 20 cm), legen Sie den Akku niemals auf das Ladegerät.

•Da sich sowohl das Ladegerät als auch der angeschlossene Akku während des

Lade-/Entladevorgangs erwärmen, ist es erforderlich, auf eine ausreichende Belüftung zu achten. Decken Sie das Ladegerät und/oder den angeschlossenen Akku niemals ab.

Blockieren Sie niemals den im Ladegerät eingebauten Lüfter! Achten Sie außerdem darauf, dass der Lüfter keine kleinen Gegenstände einsaugt, halten Sie den Bereich um den Ansaugbereich des Lüfters frei.

•Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim

Aufladen eines Akkus nicht ausgeschlossen werden.

•Wenn Sie mit dem Ladegerät oder Akkus arbeiten, tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.) Durch einen Kurzschluss am Akku oder Ladegerät besteht Brandund Explosionsgefahr.

•Lassen Sie Akkus nicht am Ladegerät anschlossen, wenn das Ladegerät nicht benötigt wird oder wenn der Akku voll geladen ist.

•Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem

Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.

•Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten

Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!

Lassen Sie das Ladegerät (und den/die Akkus) zuerst auf Zimmertemperatur kommen, bevor Sie das Ladegerät mit der Spannungs-/Stromversorgung verbinden und in Betrieb nehmen. Dies kann mehrere Stunden dauern!

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge mechanischen

Druck, Vibrationen oder dem Fall aus bereits geringer Höhe kann es beschädigt werden.

•Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Produkt sichtbare Beschädigungen aufweist, das Produkt nicht mehr arbeitet, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

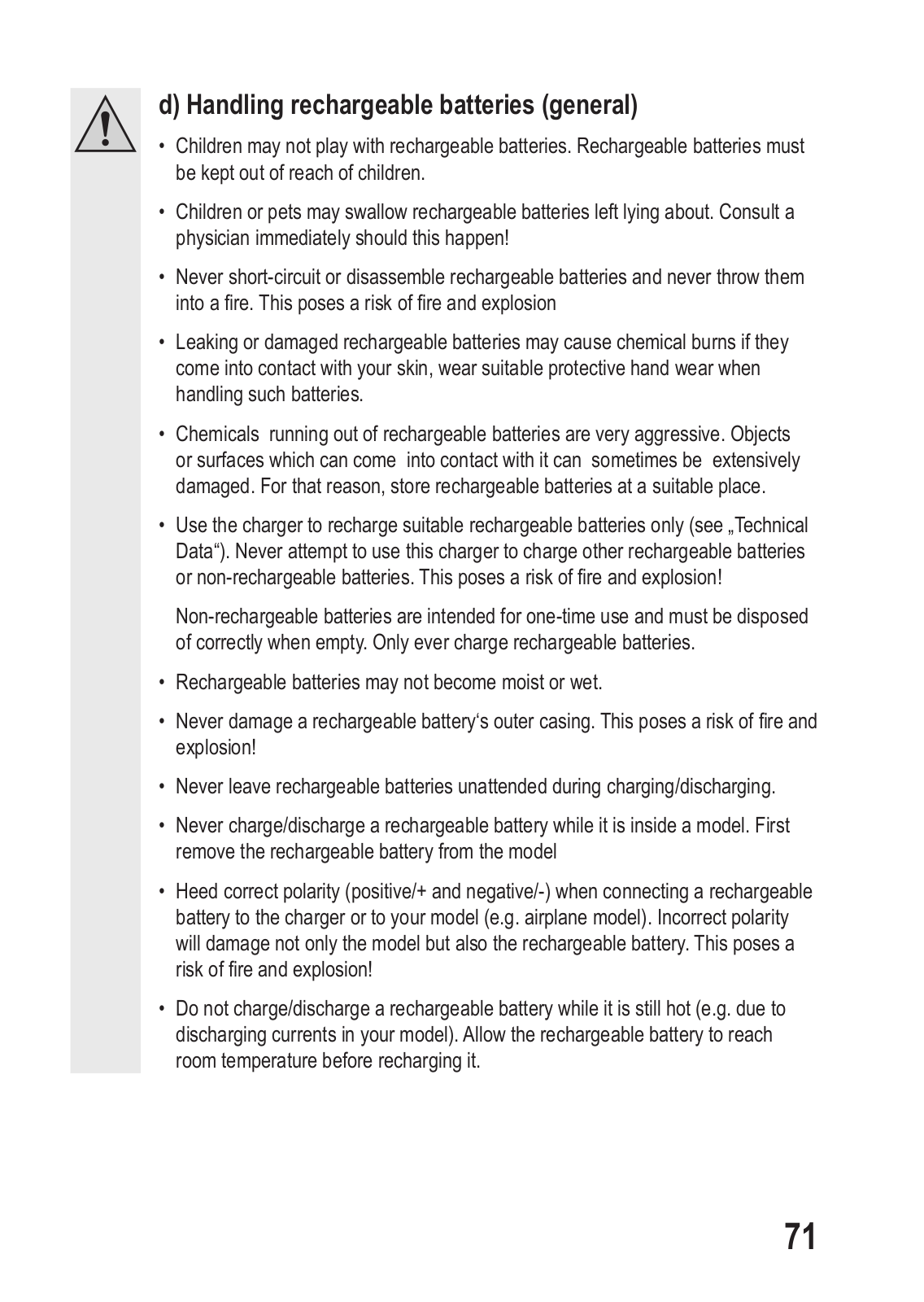

d) Umgang mit Akkus (allgemein)

•Akkus gehören nicht in Kinderhände. Bewahren Sie Akkus außerhalb der Reichweite von Kindern auf.

•Lassen Sie Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von

Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf!

•Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden.

Es besteht Brandund Explosionsgefahr!

•Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut

Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

•Aus Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren Sie Akkus deshalb an einer geeigneten Stelle auf.

•Laden Sie nur Akkus mit der geeigneten Akkutechnologie mit dem Ladegerät

(beachten Sie das Kapitel „Technische Daten“). Versuchen Sie niemals, andere

Akkus oder nicht aufladbare Batterien mit diesem Ladegerät zu laden. Es besteht

Brandund Explosionsgefahr!

Nicht wiederaufladbare Batterien sind nur für den einmaligen Gebrauch vorgesehen und müssen ordnungsgemäß entsorgt werden, wenn sie leer sind. Laden Sie ausschließlich dafür vorgesehene Akkus.

•Akkus dürfen nicht feucht oder nass werden.

•Beschädigen Sie niemals die Außenhülle eines Akkus. Es besteht Brandund

Explosionsgefahr!

•Laden/Entladen Sie Akkus niemals unbeaufsichtigt.

•Laden/Entladen Sie einen Akku niemals direkt im Modell. Entnehmen Sie den

Akku zuerst aus dem Modell, trennen Sie ihn vollständig vom Fahrtbzw. Flugregler.

•Achten Sie beim Anschluss des Akkus an das Ladegerät oder an das Modell (z.B. Flugmodell) auf die richtige Polung (Plus/+ und Minus/- beachten). Bei

Falschpolung wird nicht nur ihr Modell, sondern auch der Akku beschädigt. Es besteht Brandund Explosionsgefahr!

•Laden/Entladen Sie keine Akkus, die noch heiß sind (z.B. durch hohe Entladeströme im Modell verursacht). Lassen Sie den Akku zuerst auf Umgebungstem-

peratur abkühlen, bevor Sie ihn wieder aufladen.

•Laden/Entladen Sie niemals beschädigte, ausgelaufene oder verformte Akkus.

Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie solche unbrauchbar gewordenen Akkus umweltgerecht.

•Laden/Entladen Sie niemals Akkupacks, die aus unterschiedlichen Zellen zusammengestellt sind.

•Mit diesem Ladegerät dürfen keine Akkus geladen werden, die über eine eigene interne Ladeelektronik oder Schutzschaltungen verfügen (z.B. Akkus von Mobiltelefonen).

•Laden Sie niemals Akkus, die fest eingebaut sind oder die z.B. noch mit einer

Elektronik verbunden sind.

•Schließen Sie niemals Akkus an das Ladegerät an, deren Akkuchemie und technische Daten unbekannt ist.

•Akkus erwärmen sich beim Lade-/Entladevorgang. Es besteht Verbrennungsgefahr beim Anfassen des Akkus!

•Falls Anschlusskabel des Akkus gekürzt werden müssen (z.B. wenn der Akku ohne Anschlussstecker geliefert wird), so kürzen Sie jede Leitung einzeln, damit kein Kurzschluss entsteht. Andernfalls besteht Brandund Explosionsgefahr!

•Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die

Selbstentladung zu einer sog. Tiefentladung kommen kann, wodurch die Akkus unbrauchbar werden.

•Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist.

•Bei unsachgemäßer Handhabung (zu hohe Ladeströme oder Falschpolung) kann der Akku überladen bzw. zerstört werden. Im schlimmsten Fall kann der Akku explodieren und dadurch erheblichen Schaden anrichten.

•Beachten Sie die Sicherheitshinweise der Akkuhersteller und deren Informationen zum maximalen Ladeund Entladestrom.

e) Umgang mit Lithium-Akkus

•ModerneAkkus mit Lithium-Technik verfügen nicht nur über eine deutlich höhere

Kapazität als NiMHoder NiCd-Akkus, sie haben auch ein wesentlich geringeres Gewicht. Dies macht diesen Akkutyp z.B. für den Einsatz im Modellbaubereich sehr interessant, meist werden hier sog. LiPo-Akkus (Lithium-Polymer) verwendet.

LiPo-Akkus (und auch die vom Ladegerät aufladbaren LiFeund LiIon-Akkus) benötigen jedoch eine besondere Sorgfalt beim Laden/Entladen sowie bei Betrieb und Handhabung.

•Die Außenhülle von LiPo-Akkus ist sehr empfindlich, sie besteht nur aus einer dicken Folie. Zerlegen oder beschädigen Sie den Akku niemals, lassen Sie den Akku niemals fallen, stechen Sie keine Gegenstände in den Akku! Vermeiden Sie jegliche mechanische Belastung des Akkus, ziehen Sie auch niemals an den Anschlusskabeln des Akkus! Es besteht Brandund Explosionsgefahr!

Achten Sie ebenfalls hierauf, wenn der Akku im Modell befestigt wird (bzw. aus dem Modell entnommen wird).

•Achten Sie bei Betrieb, Aufoder Entladen, Transport und Aufbewahrung des

Akkus darauf, dass dieser nicht überhitzt.

Platzieren Sie den Akku nicht neben Wärmequellen (z.B. Fahrtregler, Motor), halten Sie den Akku fern von direkter Sonneneinstrahlung. Bei Überhitzung des Akkus besteht Brandund Explosionsgefahr!

•Der Akku darf niemals eine höhere Temperatur als +60 °C haben (ggf. zusätzliche Herstellerangaben mit anderen Einschränkungen beachten!).

•Falls der Akku Beschädigungen aufweist (z.B. nach einem Absturz eines Flugzeugoder Hubschraubermodells) oder die Außenhülle aufgequollen/aufgebläht ist, so verwenden Sie den Akku nicht mehr. Laden Sie ihn nicht mehr auf. Es besteht Brandund Explosionsgefahr!

Fassen Sie den Akku nur vorsichtig an, verwenden Sie geeignete Schutzhandschuhe. Entsorgen Sie den Akku umweltgerecht.

•Verwenden Sie zum Aufladen eines Akkus mit Lithiumtechnik nur ein dafür geeignetes Ladegerät. Herkömmliche Ladegeräte für NiCd-, NiMHoder Blei-Akkus dürfen nicht verwendet werden, es besteht Brandund Explosionsgefahr!

•Wenn Sie einen Akku mit Lithiumtechnik mit mehr als einer Zelle aufladen, so verwenden Sie unbedingt einen sog. Balancer (z.B. im hier gelieferten Ladegerät bereits integriert).

•Laden Sie LiPo-Akkus mit einem Ladestrom von max. 1C. Das bedeutet, dass der Ladestrom den auf dem Akku aufgedruckten Kapazitätswert nicht überschreiten darf (z.B. Akkukapazität 1000 mAh, max. Ladestrom 1000 mA = 1 A).

Bei LiFe-/LiIon-Akkus beachten Sie unbedingt die Angaben des Akkuherstellers.

•Der Entladestrom darf den auf dem Akku aufgedruckten Wert nicht überschreiten.

Ist beispielsweise bei einem LiPo-Akku ein Wert von „20 C“ auf dem Akku aufgedruckt, so entspricht der max. Entladestrom dem 20fachen der Kapazität des Akkus (z.B. Akkukapazität 1000 mAh, max. Entladestrom 20 C = 20 x 1000 mA = 20 A).

Andernfalls überhitzt der Akku, was zum Verformen/Aufblähen des Akkus oder zu einer Explosion und einem Brand führen kann!

Der aufgedruckte Wert (z.B. „20 C“) bezieht sich in der Regel nicht auf den Dauerstrom, sondern nur auf den Maximalstrom, den der Akku kurzzeitig liefern kann. Der Dauerstrom sollte nicht höher sein als die Hälfte des angegebenen Wertes.

•Akkus mit Lithiumtechnik sind sehr empfindlich gegen Tiefentladung, dies führt zur Zerstörung des Akkus. Verfügt das Modell nicht über einen Tiefentladeschutz oder eine optische Anzeige der zu geringen Akkuspannung, so stellen Sie den Betrieb des Modells rechtzeitig ein.

6. Bedienelemente

2
3
4	5
	6
	7
	8
	9

Bild 1

1Lüfter

2LC-Display

3USB-Port für Anschluss an einen Computer

44-Wege-Steuerkreuz

5Anschlussbuchse für Spannungs-/Stromversorgung

6Rundbuchsen für Spannungs-/Stromversorgung (auf der Unterseite; zum Aufstecken des Ladegeräts auf ein passendes Netzteil)

7Balancer-Buchse zum Anschluss des mitgelieferten Balancerboards

8Buchse für externen Temperatursensor (nicht im Lieferumfang)

9Ladekabel-Anschlussbuchsen (4 mm)

7. Anfertigen eines Ladekabels

Falls noch nicht vorhanden, fertigen Sie sich ein geeignetes Ladekabel an. Dazu liegt dem Ladegerät ein vorbereitetes Kabel (10) mit zwei 4 mm-Bananensteckern (11) auf der einen Seite und offenen Kabelenden (12) auf der anderen Seite bei.

12 10

Bild 2

An den offenen Kabelenden sind geeignete verpolungssichere Steckverbinder anzulöten, die zu den Hochstrom-Steckverbindern am Akku passen müssen. Achten Sie dabei auf eine sichere Kontaktierung des Steckverbinders mit dem Kabel und auf die richtige Polung:

Rot = Plus (+)

Schwarz = Minus (-)

Die Lötverbindungen sind mit Schrumpfschlauch zu isolieren.

Das Ladekabel (siehe Bild 2, Pos. 10) ist lediglich aus fototechnischen Gründen aufgewickelt abgebildet. Für den Ladevorgang ist das Kabel im abgewickelten Zustand zu verwenden.

8. Produktbeschreibung

Kompakte Bauform und einfache Bedienung

Das Ladegerät ist trotz der hohen Lade-/Entladeströme sehr kompakt gebaut. Das PultDesign, das 4-Wege-Steuerkreuz sowie das zweizeilige, beleuchtete LC-Display machen eine Bedienung besonders einfach.

Zwei Eingänge für die Spannungs-/Stromversorgung

Das Ladegerät kann über eine Buchse (5) an der rechten Seite und das mitgelieferte Anschlusskabel an einem geeigneten Netzteil oder einem 12 V-Bleiakku (Fahrzeug-Akku) angeschlossen werden.

Über zwei Buchsen (6) auf der Unterseite kann das Ladegerät direkt auf das zum System gehörige Netzteil aufgesteckt werden (als Zubehör erhältlich).

Optimale Ladetechnik für Lithium-Akkus mit Balancer

Beim Aufladen von Lithium-Akkus schützt das Ladegerät den Akku vor Überladen; beim

Entladen wird der Akku vor einer Tiefentladung geschützt.

Durch den integrierten Balancer werden die einzelnen Zellen eines mehrzelligen Lithium-Akku- packs auf die gleiche Spannung geladen. Somit kann es bei der Verwendung des Akkus z.B. in einem Auto-, Flugoder Hubschraubermodell nicht zu einer Tiefentladung einer einzelnen Zelle kommen. Beim Aufladen eines mehrzelligen Akkus wird durch den Balancer ein Überladen einer einzelnen Zelle verhindert.

Über das Display lassen sich die einzelnen Zellenspannungen überwachen.

Ein Balancerboard mit den gebräuchlichsten Akku-Balancer-Anschlüssen ist im Lieferumfang enthalten.

Das Ladegerät kann mit Lithium-Akkus der Bauart LiPo, LiFe und LiIon umgehen.

Speicher für 10 Einstellungen

Das Ladegerät verfügt über 10 Speicher, in denen Sie bestimmte Akkuprofile zum Laden oder Entladen speichern können. So lassen sich häufig verwendete Einstellungen beispielsweise für mehrere verschiedene Flugakkus speichern und wieder aufrufen.

Zyklusbetrieb für mehrfaches Laden/Entladen

Beispielsweise zum Auffrischen von Akkus oder für die Leistungsoptimierung kann der Lade-/ Entladevorgang automatisch mehrfach nacheinander vorgenommen werden (bis zu 5 Zyklen einstellbar).

Delta-Peak-Abschaltung für NiMH-/NiCd-Akkus

Durch das Delta-Peak-Ladeverfahren wird der Ladevorgang bei NiMHund NiCd-Akkus genau dann beendet, wenn der Akku voll ist.

Sicherheitsfunktionen

Im Menü des Ladegeräts kann nicht nur ein Zeitlimit für den Ladevorgang eingestellt werden, sondern auch ein Kapazitätslimit.

Für den Ladevorgang bei NiMH-/NiCd-Akkus mit geringem Innenwiderstand ist ein Limit für den Ladestrom einstellbar.

Mittels einem externen Temperatursensor (nicht im Lieferumfang, getrennt bestellbar) lässt sich die Temperatur des Akkus beim Ladevorgang überwachen; bei Übertemperatur kann der Ladevorgang beendet werden.

Steuerung über PC-Software

Das Ladegerät kann über ein geeignetes USB-Kabel (nicht im Lieferumfang, getrennt bestellbar) an einem PC mit Windows-Betriebssystem (mindestens Windows XP erforderlich) angeschlossen und gesteuert werden. Weiterhin ist die Überwachung des Lade-/Entladevor- gangs mit grafischer Darstellung möglich.

9. Verwendbare Akkutypen

Akkutyp	LiPo	LiIon	LiFe	NiCd	NiMH	Pb

Nennspannung	3,7	3,6	3,3	1,2	1,2	2,0
(V/Zelle)
Max. Lade-	4,2	4,1	3,6	1,5	1,5	2,46
spannung
(V/Zelle)
Spannung für	3,85	3,75	3,3	-	-	-
Lagerung
(V/Zelle)
Ladestrom für	<= 1C	<= 1C	<= 4C	1C - 2C	1C - 2C	<= 0,4C
Schnellladung
Min. Spannung	3,0 - 3,3	2,9 - 3,2	2,6 - 2,9	0,1 - 1,1	0,1 - 1,1	1,8
nach Entladung
(V/Zelle)

Die Spannungen in obiger Tabelle gelten für eine einzelne Zelle.

Die max. Ladeund Entladeströme werden mit dem Kapazitätswert „C“ angegeben.

Ein Ladestrom von 1C entspricht dabei dem auf dem Akku aufgedruckten Kapazitätswert (z.B. angegebene Akkukapazität 1000 mAh, max. Ladestrom 1000 mA = 1 A).

Achten Sie bei mehrzelligen Akkupacks außerdem immer auf die korrekte Spannungseinstellung. Beispielsweise bei einem zweizelligen Akkupack können die einzelnen Zellen sowohl parallel als auch in Reihe geschaltet sein.

Wird der für den Akku maximal zulässige Ladestrom überschritten oder eine falsche Zellenzahl/Spannungseinstellung gewählt, besteht die Gefahr, dass der Akku zerstört wird. Zudem besteht Explosionsund Brandgefahr durch den Akku!

Weitere Hinweise über den max. Ladestrom sowie die Zellenzahl/Spannung sind den Datenblättern oder der Beschriftung des Akkus zu entnehmen.

10. Inbetriebnahme

Das Ladegerät muss mit einer stabilisierten Gleichspannung (11 - 18 V/DC) betrieben werden.

Betreiben Sie das Ladegerät niemals an einer anderen Spannung, dies zerstört das Ladegerät, Verlust von Gewährleistung/Garantie!

Das Ladegerät verfügt über eine maximale Ladeleistung von 180 W. Je nach angeschlossenem Akku, dessen Typ und Zellenzahl ist ein Ladestrom von bis zu 16 A möglich.

Aus diesem Grund muss die Stromversorgung entsprechend stark gewählt werden.

Bei voller Ausnutzung der Ladeleistung von 180 W sollte das von Ihnen verwendete Netzteil eine etwa 15% höhere Ausgangsleistung liefern können, also ca. mindestens 205 - 210 W.

Bei einem 12 V-Netzteil bedeutet dies einen Ausgangsstrom von ca. 17 A.

Hat das Netzteil eine höhere Ausgangsspannung, so reduziert sich der benötigte Strom entsprechend.

Das Ladegerät verfügt über zwei unterschiedliche Eingänge zum Anschluss der Spannungs-/ Stromversorgung:

1.Über eine Buchse (5) an der rechten Seite und das mitgelieferte Anschlusskabel lässt sich das Ladegerät an einem geeigneten Netzteil oder einem 12 V-Bleiakku (Fahrzeug-Akku) anschließen.

2.Über zwei Buchsen (6) auf der Unterseite kann das Ladegerät direkt auf das zum System gehörige Netzteil aufgesteckt werden (als Zubehör erhältlich).

Verwenden Sie nur eine der beiden Anschlussarten. Schließen Sie niemals gleichzeitig zwei Netzteile an das Ladegerät an, dabei wird das Ladegerät und u.U. auch die beiden Netzteile zerstört, Verlust von Gewährleistung/Garantie!

Achten Sie beim Anschluss immer auf die richtige Polarität (Plus/+ und Minus/- beachten)! Das rote Kabel muss mit dem positiven Pol (Plus/+) verbunden werden, das schwarze Kabel mit dem negativen Pol (Minus/-).

Das Ladegerät gibt einen kurzen Signalton ab, das LC-Display leuchtet auf. Das Ladegerät befindet sich jetzt im Hauptmenü und ist betriebsbereit.

11. Anschluss eines Akkus

Beachten Sie folgende Punkte, bevor Sie einen Akku anschließen/laden:

•Falls noch nicht geschehen, lesen Sie unbedingt das Kapitel 5 und 9 vollständig und aufmerksam durch.

•Wissen Sie genau, welche Daten der Akku hat? Unbekannte oder unbedruckte Akkus, deren Werte oder deren Typ Sie nicht kennen, dürfen nicht angeschlossen/geladen/entladen werden!

•Haben Sie das richtige Ladeprogramm entsprechend dem vorhandenen Akkutyp gewählt?

Falsche Einstellungen beschädigen das Ladegerät und den Akku, außerdem besteht Brandund Explosionsgefahr!

•Haben Sie den passenden Ladestrom eingestellt?

•Haben Sie die richtige Spannung eingestellt (z.B. bei mehrzelligen LiPo-Akkus)? Beispielsweise kann ein zweizelliger LiPo-Akku entweder parallel geschaltet sein (3,7 V) oder in Reihe (7,4 V).

•Sind alle Verbindungskabel und Anschlüsse einwandfrei, halten die Stecker fest in den Anschlussbuchsen? Ausgeleierte Stecker und beschädigte Kabel sollten ausgetauscht werden.

•Laden Sie immer nur einen Akku bzw. einen Akkupack. Verbinden Sie niemals mehrere Akkupacks zum Aufladen.

•Wenn Sie selbst-konfektionierte Akkupacks aufladen wollen, so müssen die Zellen baugleich sein (gleicher Typ, gleiche Kapazität, gleicher Hersteller).

Außerdem müssen die Zellen den gleichen Ladezustand haben (LiPo-Akkus können über den Balancer entsprechend ausgeglichen werden, andere Akkuspacks, z.B. NiMH oder NiCd, jedoch nicht).

Wichtig beim Aufladen/Entladen eines Lithium-Akkus mit Balanceranschluss:

Mehrzellige Lithium-Akkupacks verfügen normalerweise immer über einen BalancerAnschluss. Hierüber ist es möglich, dass das Ladegerät die Spannung jeder einzelne Zelle separat überwachen kann.

Das Ladegerät gleicht bei Abweichungen die Spannung aller Zellen aneinander an. Der Balancer verhindert somit, dass eine oder mehrere Zellen überladen werden bzw. andere Zellen nicht ausreichend voll geladen werden. Der Balancer schützt also sowohl vor einer Überladung (was zu einem Brand oder einer Explosion führen kann) und er stellt die optimale Leistungsfähigkeit des Akkupacks in Ihrem Modell sicher.

Beim Anschluss von mehrzelligen Lithium-Akkupacks ist deshalb immer darauf zu achten, dass der Balancer-Anschluss über das mitgelieferte Balancerboard (und dessen Anschlusskabel) mit dem Ladegerät verbunden wird, siehe Bild oben.

Sollte der von Ihnen verwendete Akku über andere Balancerstecker verfügen, die nicht zu den Anschlüssen des Balancerboards passen, so müssen Sie geeignete Adapter verwenden, die Sie im Zubehörhandel erhalten.

Bei selbst angefertigten Akkupacks kann das Ladegerät später u.U. Fehlermeldungen zeigen, wenn die Reihenfolge bzw. Belegung der Stecker vom Standard abweicht.

Gehen Sie zum Anschluss in folgenden Schritten vor:

1.Verbinden Sie zuerst das Ladekabel mit den Ladebuchsen (9) des Ladegeräts. Achten Sie dabei auf die richtige Polarität (rotes Kabel = Plus/+, schwarzes Kabel = Minus/-).

Das Ladekabel darf noch nicht mit dem Akku verbunden sein! Andernfalls besteht die Gefahr eines Kurzschlusses durch die beiden Rundstecker des Ladekabels, Brandund Explosionsgefahr!

2.Wenn Sie einen mehrzelligen Lithium-Akku mit Balancerkabel anschließen wollen, so verbinden Sie jetzt das mitgelieferte Balancerboard über dessen Anschlusskabel mit der Balancer-Buchse (7) des Ladegeräts.

3.Schließen Sie das Ladekabel an den Akku an. Achten Sie dabei auf die richtige Polarität

(rotes Kabel = Plus/+, schwarzes Kabel = Minus/-).

4.Wenn der Lithium-Akku über ein Balancerkabel verfügt, so stecken Sie dieses an dem entsprechenden Anschluss des Balancerboards an.

Achten Sie unbedingt auf die richtige Form von Buchse und Stecker auf Balancerboard und Akku. Wenden Sie beim Anstecken keine Gewalt an!

Bild 3:

Beispiel für einen angeschlossenen mehrzelligen Lithium-Akkupack mit Balancerkabel

Beim Abstecken eines Akkus gehen Sie in folgenden Schritten vor:

1.Wenn der Lithium-Akku über ein Balancerkabel verfügt, so stecken Sie dieses vom Balancerboard ab.

2.Trennen Sie das Ladekabel vom Akku.

3.Entfernen Sie ggf. das Balancerboard vom Ladegerät.

4.Zuletzt trennen Sie das Ladekabel vom Ladegerät.

Gehen Sie immer in dieser Reihenfolge vor.

Der Akku muss immer zuerst vom Ladekabel/Balancerboard getrennt werden. Erst danach darf das Ladekabel vom Ladegerät abgesteckt werden.

Andernfalls besteht die Gefahr eines Kurzschlusses durch die beiden Rundstecker des Ladekabels, Brandund Explosionsgefahr!

12. Bedienung

OSD-Menü-Diagramm:

Die Bedienung des Ladegeräts erfolgt über ein 4-Wege-Steuerkreuz und ein 2zeiliges, beleuchtetes LC-Display.

Steuerkreuz nach oben „8“ bewegen:

Einstellwert erhöhen, Funktion/Untermenü auswählen

Steuerkreuz nach unten „2“ bewegen:

Einstellwert verringern, Funktion/Untermenü auswählen

Steuerkreuz nach links „4“ bewegen:

Zur vorherigen Funktion wechseln bzw. Vorgang abbrechen

Steuerkreuz nach rechts „6“ bewegen:

Einstellung/Funktion bestätigen bzw. starten

Nachdem das Ladegerät mit der Betriebsspannung verbunden wurde, gibt es einen kurzen

Signalton ab und das LC-Display leuchtet auf. Das Ladegerät befindet sich jetzt im Hauptmenü und ist betriebsbereit.

Bewegen Sie das Steuerkreuz nach oben oder unten, um den Akkutyp (LiPo, LiFe, LiIon, NiCd, NiMH, Pb) auszuwählen, den Akkuspeicher („BATT MEMORY“) aufzurufen, die Zellenspannungsanzeige für Lithium-Akkus zu aktivieren („LI BATT METER“) oder um SystemEinstellungen vorzunehmen („SYSTEM SET“).

Bewegen Sie das Steuerkreuz nach rechts, um die Auswahl zu bestätigen und in das jeweilige Untermenü zu gelangen. Hier lassen sich weitere Einstellungen verändern bzw. Funktionen/ Untermenüs auswählen.

Bewegen Sie das Steuerkreuz nach links, um wieder zur vorherigen Funktion/Untermenü zurückzugelangen (in einer Funktion/ Untermenü vorgenommene Einstellungen bleiben hierbei erhalten).

Um die aktuelle Funktion (z.B. einen Ladevorgang) mit den aktuellen Einstellungen zu starten, halten Sie das Steuerkreuz für 3 Sekunden nach rechts gedrückt. Zum Abbrechen/Anhalten der Funktion bewegen Sie das Steuerkreuz nach links.

13. LITHIUM-AKKUS (LIPO, LIION, LIFE)

a) Allgemein

Die Akkuprogramme für LiPo-, LiIonund LiFe-Akkus unterscheiden sich grundsätzlich nur in den Spannungen und dem zulässigen Ladestrom, siehe Kapitel 9.

Beim Laden eines LiPo-, LiIonoder LiFe-Akkus gibt es zwei voneinander verschiedene Phasen. Zuerst wird der Akku mit konstantem Strom geladen. Erreicht der Akku die maximale Spannung (bei einem LiPo-Akku z.B. 4,2 V), so wird mit konstanter Spannung weitergeladen (der Ladestrom sinkt dabei ab). Sinkt der Ladestrom unter eine bestimmte Grenze, wird der Ladevorgang beendet und der Akku ist fertig geladen.

Bei mehrzelligen Lithium-Akkus übernimmt der integrierte Balancer die Überwachung der Zellenspannungen, so dass am Ladeende alle Zellen die gleiche Spannung haben.

Der einzustellende Ladestrom ist abhängig von der Kapazität des Akkus und der Bauart (siehe Kapitel 9). Beachten Sie die Angaben des Akkuherstellers.

Wählen Sie im Hauptmenü den Akkutyp „LiPo BATT“, „LiIo BATT“ oder „LiFe BATT“ aus, bewegen Sie dazu das Steuerkreuz nach oben „8“ bzw. unten „2“.

Bewegen Sie das Steuerkreuz nach rechts „6“, um zur Auswahl der Akkuprogramme zu gelangen. Die jeweils zuletzt eingestellten Werte erscheinen im Display.

PROGRAM SELECT

LiPo BATT

PROGRAM SELECT

LiIo BATT

PROGRAM SELECT

LiFe BATT

LiPo	BALANCE
2.2A	7.4V(2S)

Bewegen Sie das Steuerkreuz nach oben „8“ bzw. unten „2“, um das gewünschte Akkuprogramm auszuwählen.

•„CHARGE“: Lithium-Akku ohne Balanceranschluss laden

•„BALANCE“: Lithium-Akku mit Balanceranschluss laden

•„FAST CHG“: Schnellladung eines Akkus

•„STORAGE“: Akkus auf einen bestimmten Spannungswert laden bzw. entladen

•„DISCHARGE“: Akku entladen

b) Akku ohne Balancer-Anschluss laden („CHARGE“)

Selbstverständlich könnten Sie auch mehrzellige Lithium-Akkus mit BalancerAnschluss mit dem Akkuprogramm „CHARGE“ laden.

Hierbei erfolgt jedoch kein Angleichen der einzelnen Zellenspannungen, so dass es zu einem Überladen einer oder mehrerer Zellen kommen kann. Es besteht Brandund Explosionsgefahr!

Laden Sie deshalb mehrzellige Lithium-Akkus mit Balancer-Anschluss immer mit dem Akkuprogramm „BALANCE“.

• Stellen Sie wie in Kapitel 13 a) beschrieben den
• Stellen Sie wie in Kapitel 13 a) beschrieben den	LiPo	CHARGE
Akkutyp ein (LiPo, LiIon oder LiFe) und wählen Sie	2.2A	11.1V(3S)
das Akkuprogramm „CHARGE“.	2.2A	11.1V(3S)
das Akkuprogramm „CHARGE“.

Oben links im Display wird der eingestellte Akkutyp angezeigt, rechts daneben das Akkuprogramm.

Der Wert unten links gibt den aktuell eingestellten Ladestrom an, der Wert rechts unten die Spannung bzw. die Zellenzahl des Akkupacks (hier im Beispiel ein 3zelliger LiPo-Akkupack, 3 x 3,7 V = 11,1 V.

Bewegen Sie das Steuerkreuz nach oben „8“ bzw. unten „2“, um ein anderes Akkuprogramm auszuwählen.

Bewegen Sie das Steuerkreuz nach links „4“ , um ins Hauptmenü zurückzugelangen.

•Wenn die Werte für Ladestrom und Zellenzahl verändert werden sollen, so bewegen Sie das

Steuerkreuz nach rechts „6“. Der Ladestrom blinkt.

•Bewegen Sie das Steuerkreuz nach oben „8“ bzw. unten „2“, um den Ladestrom einzustellen.

Der maximal mögliche Ladestrom ist abhängig vom Akkutyp, der Akkukapazität und auch der Zellenzahl. Beachten Sie die Angaben des Akkuherstellers und auch das Kapitel „Technische Daten“ am Ende der Bedienungsanleitung sowie Kapitel 9.

•Bewegen Sie das Steuerkreuz nach rechts „6“, so blinkt die Zellenzahl.

•Bewegen Sie das Steuerkreuz nach oben „8“ bzw. unten „2“, um die Zellenzahl einzustellen. Abhängig vom Akkutyp wird die entsprechende Nennspannung automatisch errechnet und angezeigt (siehe Kapitel 9).

Wird das Steuerkreuz nochmals nach rechts bewegt, hört die Anzeige auf, zu blinken. Gehen Sie wie oben beschrieben vor, um den Ladestrom oder die Zellenzahl ggf. zu ändern, wenn gewünscht.

•Aktivieren Sie das Akkuprogramm, indem Sie das Steuerkreuz für 3 Sekunden nach rechts

„6“ gedrückt halten.

•Falls die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein

Warnsignal ausgegeben und es erscheint eine entsprechende Information im Display. Um das Warnsignal zu beenden und ins vorherige Menü zurückzugelangen, bewegen Sie das Steuerkreuz nach links „4“.

Sind die Einstellungen in Ordnung, so erscheint im
	R:3SER	S:3SER
Display beispielsweise die rechts abgebildete Anzeige
	CONFIRM(ENTER)
im Display.

Der Wert bei „R:“ gibt die Zellenzahl an, die das Ladegerät erkannt hat. Der Wert bei „S:“ gibt die Zellenzahl an, die Sie im Menü eingestellt haben.

Falls diese beiden Zellenzahlen nicht übereinstimmen, prüfen Sie sowohl die Einstellungen im Ladegerät als auch den Akku. Eventuell ist der Akku tiefentladen

oder eine Zelle ist defekt. Solche Akkus sollten Sie nicht laden, da andernfalls Brandund Explosionsgefahr besteht!

• Starten Sie den Ladevorgang, indem Sie das Steuerkreuz nach rechts „6“ bewegen.

Das Display zeigt während dem Ladevorgang
	Li3S	1.2A	12.59V
beispielsweise folgende Daten an:
	CHG	022:43	00682

Oben links wird der Akkutyp und die Zellenzahl angegeben („Li3S“ = Lithium-Akku mit 3 Zellen), oben in der Mitte der Ladestrom und oben rechts die aktuelle Akkuspannung.

Unten links steht das aktuelle Akkuprogramm („CHG“ = „CHARGE“), in der Mitte die verstrichene Ladedauer und rechts daneben die geladene Kapazität in mAh.

Wenn Sie das Steuerkreuz mehrfach kurz nach unten „2“ bewegen, können Sie verschiedene Informationen anzeigen lassen.

Um wieder zur normalen Anzeige zurückzukehren, bewegen Sie das Steuerkreuz nach rechts „6“.

•Wenn der Ladevorgang abgeschlossen ist, wird ein Tonsignal ausgegeben (sofern diese

Funktion nicht ausgeschaltet wurde).

Um den Ladevorgang abzubrechen, bewegen Sie das Steuerkreuz nach links „4“.

c) Akku mit Balanceranschluss laden („BALANCE“)

Im Gegensatz zum einfachen Ladeprogramm „CHARGE“ (Kapitel 13 b) wird beim Ladeprogramm „BALANCE“ die Spannung jeder einzelnen Zelle eines mehrzelligen Lithium-Akkupacks überwacht und bei Abweichungen entsprechend korrigiert.

Neben den normalen zwei Akkuanschlüssen (Plus/+ und Minus/-) muss auch der Balancer-

Anschluss des Akkus an das Ladegerät angeschlossen werden, siehe Kapitel 11.

Die restliche Vorgehensweise beim Laden des Akkus entspricht der des Ladeprogramms „CHARGE“, siehe Kapitel 13 b).

Wenn ein mehrzelliger Akku über den Balancer-Anschluss verbunden ist, so können Sie sich außerdem die einzelnen Zellenspannungen ansehen, indem Sie das Steuerkreuz nach oben „8“ bewegen. Um wieder zur normalen Anzeige zurückzukehren, bewegen Sie das Steuerkreuz nach rechts „6“.

Beachten Sie:

•Nur ein Akkupack mit exakt gleichen Zellenspannungen liefert die maximale Leistung und

Betriebsdauer für Ihr Fahr-/Flugmodell.

Beim Entladen kommt es aufgrund von Schwankungen in der Materialqualität und dem inneren Aufbau eines mehrzelligen Lithium-Akkupacks dazu, dass die Zellen am Entlade-Ende eine unterschiedliche Spannung haben können.

Lädt man solch einen LiPo-Akku ohne Balancer, stellen sich sehr schnell große Unterschiede in der Zellenspannung ein. Dies führt nicht nur zu einer kürzeren Betriebsdauer (weil eine Zelle in der Spannung einbricht), sondern der komplette Akku wird durch eine Tiefentladung einer einzelnen Zelle beschädigt.

•Weiterhin besteht beim Aufladen eines Akkupacks ohne Balancer die Gefahr der Überladung, wenn der Akkupack Zellen mit verschiedenen Spannungen hat.

Beispiel: Nach außen hin hat ein ohne Balancer geladener LiPo-Akkupack mit 2 Zellen eine Spannung von 8,4 V und erscheint damit voll geladen. Die einzelnen Zellen haben aber eine Spannung von 4,5 V und 3,9 V (eine Zelle ist gefährlich überladen, die andere halb leer).

Eine solch überladene Zelle kann in Brand geraten oder explodieren!

Ein Lithium-Akkupack, der aus mehreren Zellen besteht, sollte deshalb immer über einen Balancer-Anschluss verfügen und auch immer über das entsprechende Ladeverfahren (mit Balancer) aufgeladen werden.

+ 94 hidden pages
