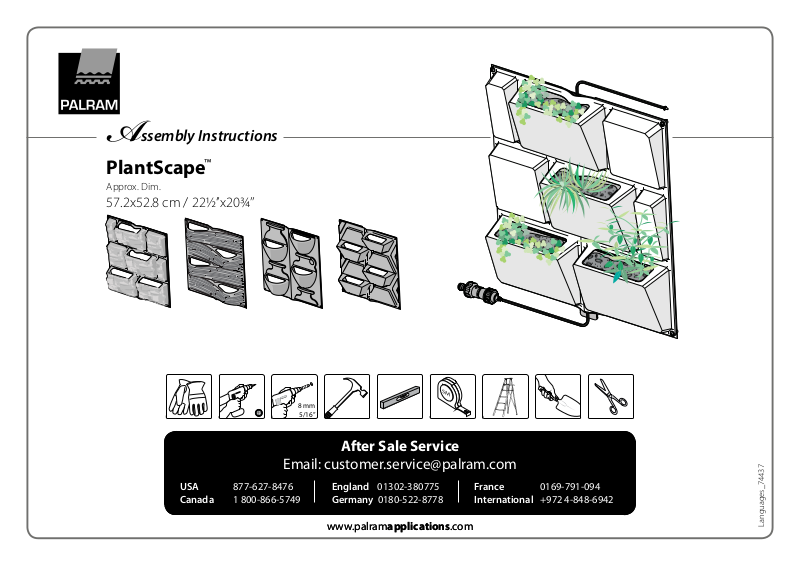

Poly-Tex PlantScape User Manual
Assembly Instructions
PlantScape
Approx. Dim.
™
57.2x52.8 cm / 22½’’x20¾’’
8 mm
5/16”
After Sale Service
After Sale Service
Email: customer.service@palram.com
Email: customer.service@palram.com
USA 877-627-8476 England 01302-380775 France 0169-791-094
USA 877-627-8476 England 01302-380775 France 0169-791-094
Canada 1 800-866-5749 Germany 0180-522-8778 International +972 4-848-6942
Canada 1 800-866-5749 Germany 0180-522-8778 International +972 4-848-6942
www.palramapplications.com
www.palramapplications.com
Languages_74437
EN
These assembly instructions are suitable for all Palram’s PlantScape designs/models:
Using the PlantScape allows you to grow beautiful plants on your outdoor wall.
Attention!
Please read these instructions carefully before you start to assemble this product.
Please carry out the steps in the order set out in these instructions.
Keep these instructions in a safe place for future reference.
Before you start
Position the product on the mounting surface according to the quantity of purchased panels.
A combination of various designs/models assembly is possible.
Horizontal or vertical assembly of panels is possible using connector (#7306).
Each panel is equipped with an internal drip irrigation system.
You may connect up to 4 units together for 1pressure regulator (#7351).
It is highly recommended to be assisted by a second person in the installation process.
Sort out all parts and check the contents list.
Make sure that screws and wall plug suit the wall compound.
The product must be positioned and fixed on a level surface.
Please be safe during assembly.
You will need
To assemble your PlantScape (these items are not supplied)
8 mm
5/16”
Safety
This product should be fixed to the wall as shown in these instructions to ensure its
stability and wind resistance.
Some parts have sharp edges. Please be careful when handling components. Always
wear gloves, eye protection, and long sleeves when assembling or performing any
maintenance on your product.
Do not attempt to assemble on days with strong winds or low temperatures. If using a
stepladder or power tools ensure that you follow the manufacturer’s safety advice.
Care and Maintenance
Low maintenance.
When your product needs to be cleaned, use a mild detergent solution and
rinse with cold clean water. DO NOT use acetone, abrasive cleaners, or other
special detergents to clean the panels.
During Assembly
During assembly you will encounter the information icon, please refer
to the relevant assembly step for additional comments and assistance.

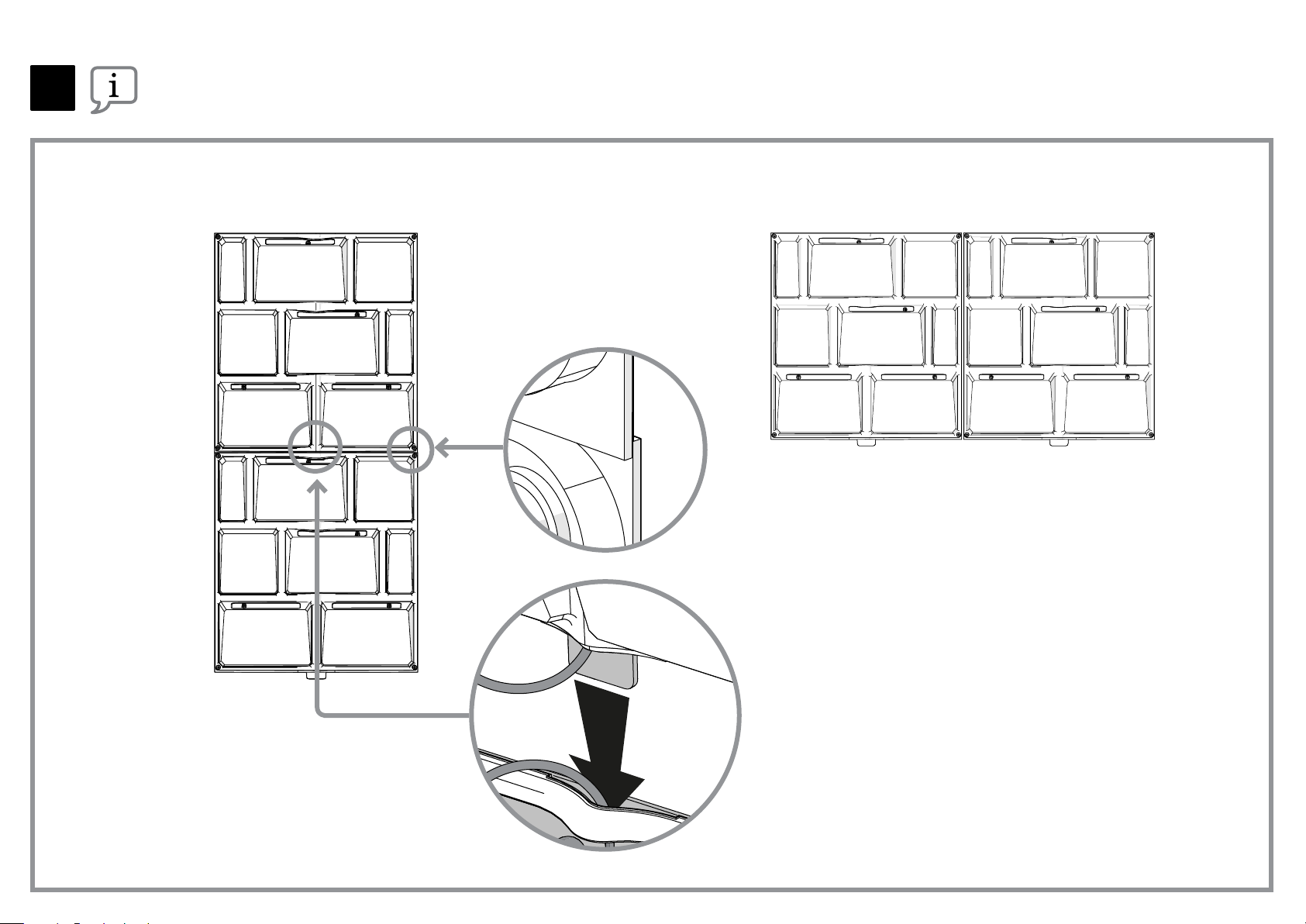

Step 1 : Choose Option 1 or 2 for positioning panels, If Option 1 is chosen, make
sure that external tab is placed between the 2 panels. (See example)

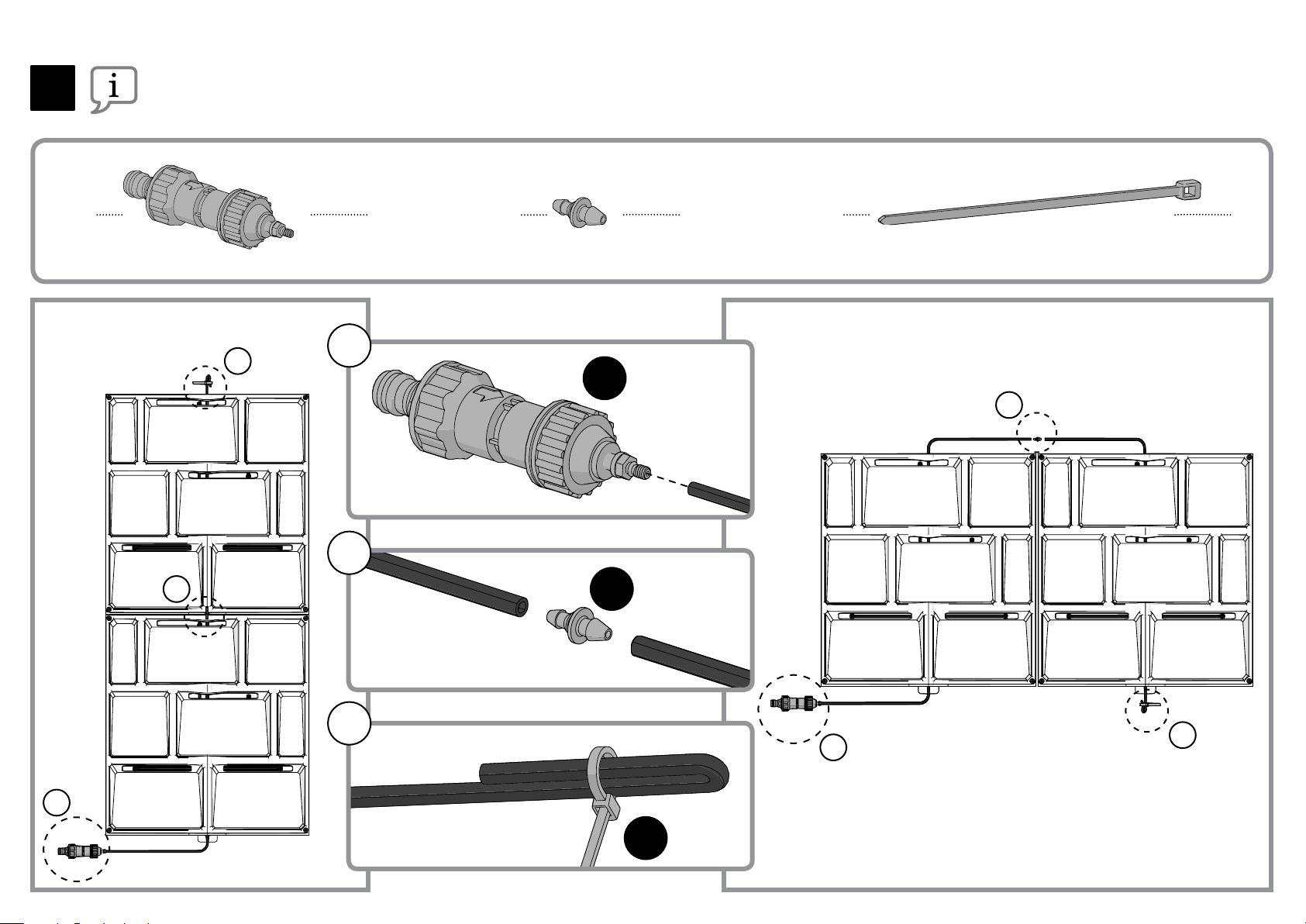

Step 3 : In order to attach the irrigation pipe to connector #7306, place
the edge of the pipe in hot water to soften.
Water inlet connection can be either on top or bottom of the panel according to
water infrastructure/mounting.

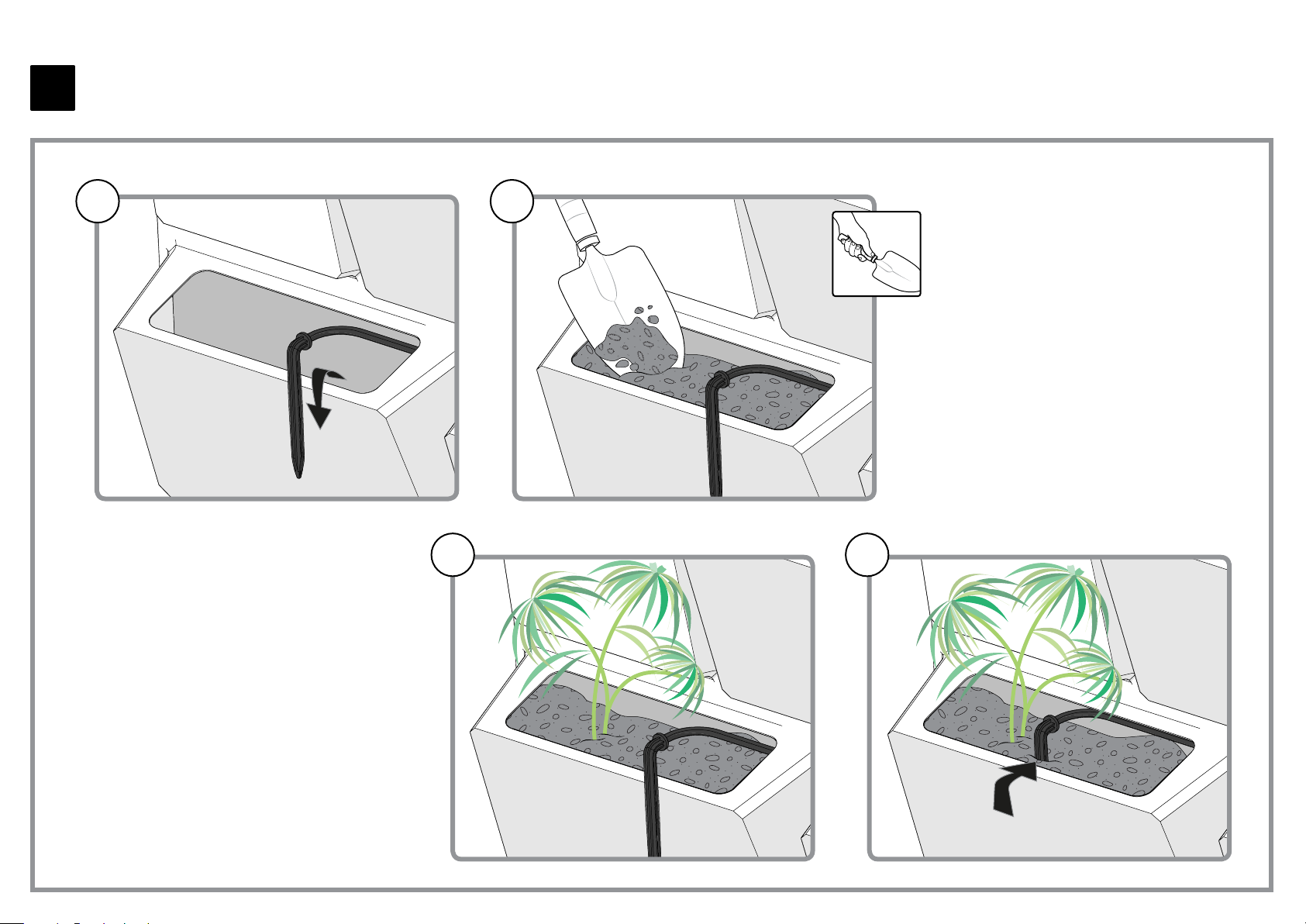

You will need approximately 8 Liters of general-purpose compost for 2 panels (4
pockets each). Compost is available at your local garden center
or nursery.
Each box (2 panels) contains a water pressure regulator #7351
Please make sure to connect the water pressure regulator. This will allow constant
and stable irrigation pressure for your plants.
Connecting the panels to an automatic irrigation system is possible.

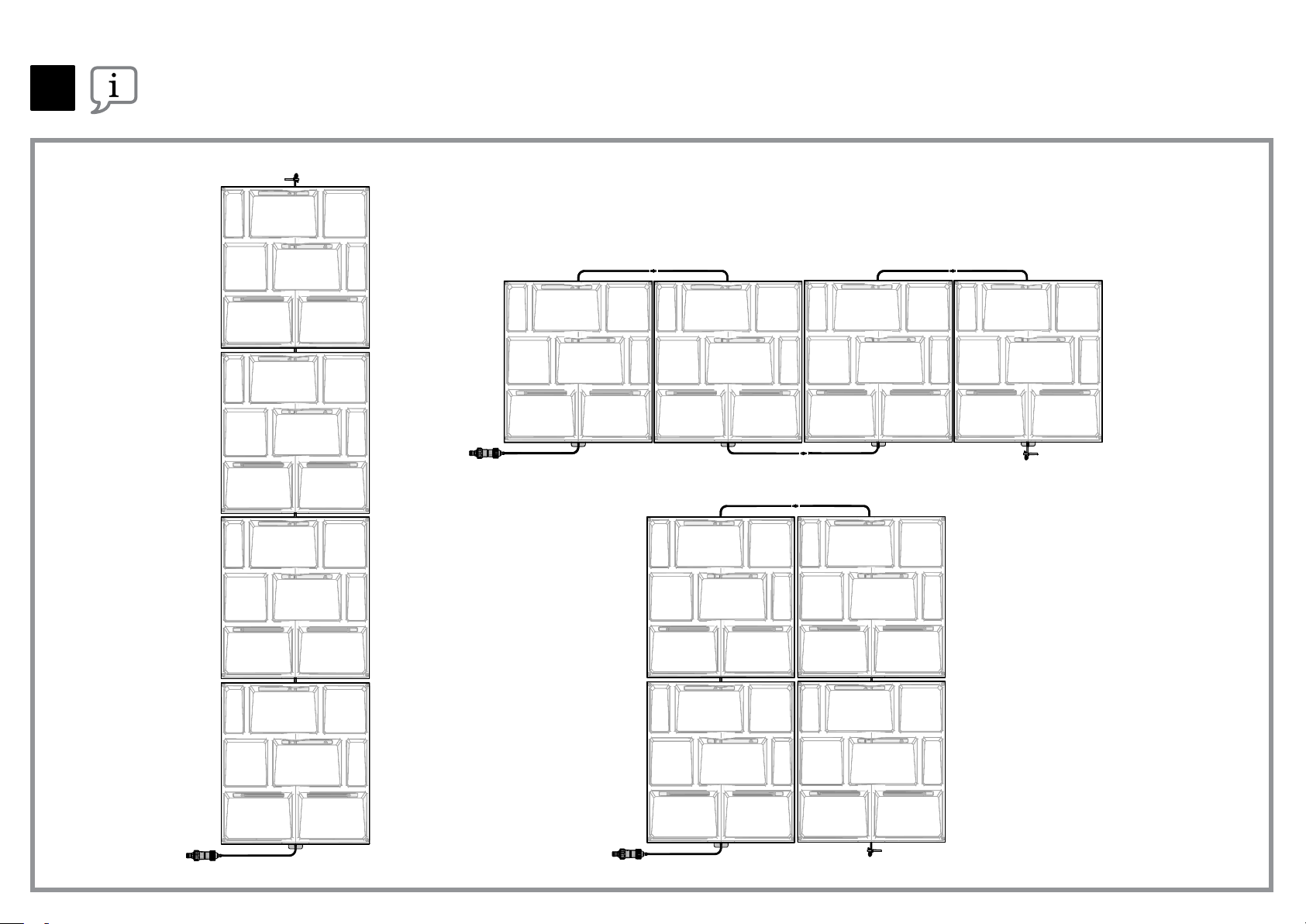

Step 5 : Please make sure to connect up to 4 units together with
1 pressure regulator (#7351).
Do not cut the pipe unless a final decision has been made on the
mounting location.
FR
L’usage de PlantScape vous permet de faire pousser de belles plantes sur votre
mur extérieur.
Ces instructions de montage conviennent aux modèles/designs PlantScape de Palram.
Attention
Veuillez lire ces instructions attentivement avant de commencer l’assemblage
de ce produit.
Veuillez exécuter les étapes dans l’ordre indiqué dans ces instructions.
Conservez ces instructions dans un endroit sûr pour usage ultérieur.
Avant de commencer
Positionnez le produit sur la surface de montage selon la quantité de panels achetés.
Le montage d’une combinaison de différents modèles est possible.
L’assemblage horizontal ou vertical de panels est possible à l’aide de connecteurs (#7306).
Chaque panel est équipé d’un système d’irrigation interne. Vous pouvez connecter
jusqu’à 4 unités ensemble pour un régulateur de pression (#7351).
Assurez-vous que les vis et la prise murale conviennent à la composition du mur.
Il est fortement recommandé de vous aider d’une seconde personne pendant l’installation.
Ordonnez toutes les pièces et vérifiez la liste du contenu.
Le produit doit être positionné et fixé sur une surface lisse.
Travaillez en sécurité pendant le montage.
Vous aurez besoin
Pour assembler votre PlantScape (ces objets ne sont pas fournis)
8 mm
5/16”
Sécurité
Ce produit doit être fixé au mur comme indiqué dans ces instructions pour lui
assurer stabilité et résistance au vent.
Certaines pièces ont des bords aiguisés. Faites attention lorsque vous manipulez les
composants. Portez toujours des gants, des lunettes de protection et des manches
longues pendant le montage et la réalisation de l’entretien de ce produit.
N’essayez pas de monter pendant des jours avec des vents forts ou des températures
basses. Si vous utilisez une échelle ou des perceuses électriques, faites attention à
suivre les recommandations de sécurité du fabricant.
Entretien et maintenance
Peu de maintenance
Lorsque le produit a besoin d’être nettoyé, utilisez une solution détergente
douce et rincez avec l’eau froide propre. NE PAS utiliser d’acétone, de
nettoyants abrasifs ou autres détergents spéciaux pour nettoyer les panels.
Pendant le montage
Pendant le montage, vous verrez l’icône d’information, veuillez-vous référer
à la phase de montage correspondante pendant des commentaires et une
assistance supplémentaires.
Etape 1 : Choisissez l’option 1 ou 2 pour positionner les panels. Si vous choisissez
l’option 1, assurez-vous que la languette externe soit placée entre les 2 panels.
(Voir exemple)
Etape 3 : Afin d’attacher le tuyau d’irrigation au connecteur #7306, mettez le bout
du tuyau dans de l’eau chaude pour le ramollir.
La connexion d’entrée de l’eau peut-être soit en haut soit en bas du panel selon
l’infrastructure /monture d’eau.
Vous aurez besoin d’environ 8 litres de compost d’usage général pour les 2 panels
(4 poches chacun). Le compost est disponible chez votre centre de jardinage local.
Chaque boîte (2 panels) contient un régulateur de pression d’eau #7351.
Veuillez-vous assurer de connecter le régulateur de pression d’eau. Cela permettra
une pression d’irrigation stable et constante pour vos plantes.
Connecter les panels à un système d’irrigation automatique est possible.
Etape 5 : Veuillez-vous assurer de connecter jusqu’à 4 unités ensemble avec un
régulateur de pression (#7351).
Ne coupez pas le tuyau sauf si vous avez définitivement décidé d l’endroit de
montage.
DE
L’usage de PlantScape vous permet de faire pousser de belles plantes
sur votre mur extérieur.
Ces instructions de montage conviennent aux modèles/designs
PlantScape de Palram.
Bitte beachten
Lesen Sie bitte diese Anleitung gründlich durch, bevor Sie mit dem Aufbau
dieses Produktes beginnen.
Gehen Sie beim Aufbau dieses Produktes bitte nach der, in der Anleitung
angegebenen Ordnung vor.
Bewahren Sie diese Anleitung für spätere Bezugsnahme an einem sicheren Ort auf.
Bevor Sie anfangen
Legen S ie das Produkt, der Menge der erworbenen Platten entsprechend, auf die
Fassungsoberfläche.
Verschiedene Designs/Modelle lassen sich kombinieren.
Mit dem Steckverbinder (#7306) lassen sich Platten waagrecht oder senkrecht aufbauen.
Jede Platte verfügt über ein internes Tröpfchenbewässerungssystem. An einen Druckregler
(#7351) lassen sich bis zu 4 Einheiten anschließen.
Versichern Sie sich, dass Schrauben und Wanddübel den Wandgegebenheiten entsprechen.
Es empfiehlt sich sehr, bei einigen Stufen von einer zweiten Person unterstützt zu werden.
Sortieren Sie die Teile und überprüfen Sie ihre Vollständigkeit mit der Inhaltsliste.
Das Produkt muss auf einer ebenen Grundlage positioniert und befestigt werden.
Achten Sie beim Aufbau bitte auf Sicherheit.
Sie benötigen
Zum Aufbau Ihrer PlantScape (diese Gegenstände sind nicht enthalten)
8 mm
5/16”
Sicherheit
Um Stabilität und Windwiderstand zu versichern, sollte dieses Produkt dieser Anweisung
zufolge an der Wand befestigt werden.
Einige Teile haben scharfe Kanten. Bitte gehen Sie beim Anfassen der Teile vorsichtig
vor. Tragen Sie beim Aufbau oder bei Arbeiten an Ihrem Produkt stets Handschuhe,
Augenschutz und lange Ärmel.
Versuchen Sie es nicht, Ihr Produkt an sehr windigen und kalten Tagen aufzubauen. Im
Falle, Sie benutzen eine Stufenleiter oder elektronische Geräte, befolgen Sie bitte die
Sicherheitshinweise des Herstellers.
Pflege und Wartung
Pflegeleicht.
Um Ihr Produkt zu reinigen, benutzen Sie ein mildes Reinigungsmittel und
waschen es mit kaltem, sauberen Wasser ab. Benutzen Sie für die Reinigung der
Platten KEIN Azeton, Scheuermittel oder andere spezielle Reinigungsmittel.
Während des Aufbaus
Beim Aufbau wird Ihnen das Informationssymbol begegnen. Für
zusätzliche Kommentare und Unterstützung beziehen Sie sich bitte auf die
entsprechende Aufbaustufe.
Schritt 1 : Wählen Sie Option 1 oder 2 für die Positionierung von Platten. Im Falle,
Sie entscheiden sich für die Option 1, versichern Sie sich bitte, das das äußere Tab
zwischen die 2 Platten gelegt wird (siehe Beispiel).
Schritt 3 : Um den Bewässerungsschlauch an den Steckverbinder #7306
anzuschließen, legen Sie das Ende des Schlauchs bitte in heißes Wasser, um ihn
weich zu machen.
Die Verbindung für den Wasserzufluss kann je nach der Wasserinfrastruktur/
Befestigung entweder an der Ober- oder Unterseite der Platte angebracht werden.
Für 2 Platten (mit jeweils 4 Taschen) benötigen Sie ca. 8 Liter Allzweckkompost.
Kompost können Sie im nächsten Gartengeschäft oder in der Gärtnerei erhalten.
Jede Box (2 Platten) enthält einen Wasserdruckregler #7351.
Achten Sie bitte darauf, den Wasserdruckregler anzuschließen. Auf diese Weise
erhalten Ihre Pflanzen einen ständigen und stabilen Bewässerungsdruck.
Die Platten können auch an ein automatisches Bewässerungssystem angeschlossen
werden.
Schritt 5 : Achten Sie bitte darauf, dass bis zu 4 Einheiten an einen Druckregler
(#7351) angeschlossen werden können.
Sofern keine entgültige Entscheidung am Befestigungsort getroffen wurde, sollten
Sie den Schlauch nicht durchschneiden.
