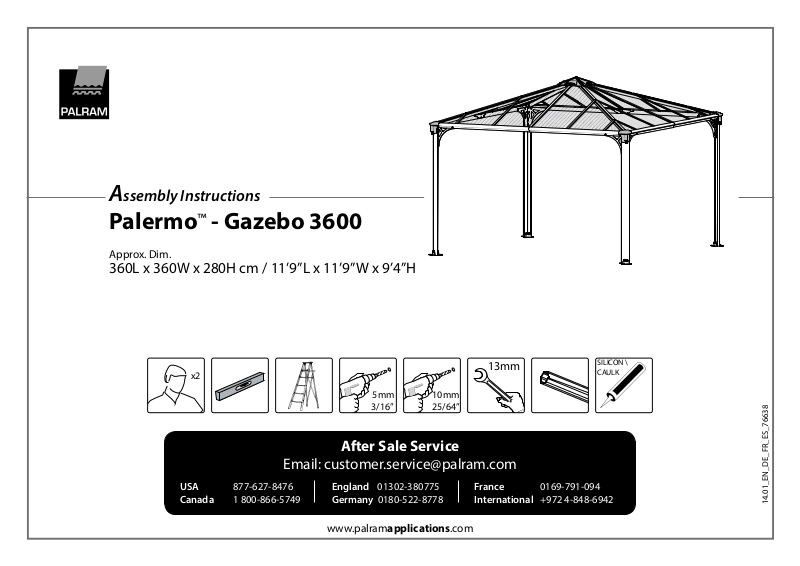

Poly-Tex Gazebo 3600 User Manual [en, de, fr, es]

Assembly Instructions

x2

Palermo™ - Gazebo 3600

Approx. Dim.

360L x 360W x 280H cm / 11’9”L x 11’9”W x 9’4”H

SILICON \
CAULK

5mm

3/16”

13mm

10mm

25/64”

After Sale Service

Email: [email protected]

USA 877-627-8476 England 01302-380775 France 0169-791-094
Canada 1 800-866-5749 Germany 0180-522-8778 International [phone]

www.palramapplications.com

14.01_EN_DE_FR_ES_76638

EN

IMPORTANT

Please read these instructions carefully before you start to assemble this product.
Please carry out the steps in the order set out in these instructions.
Keep these instructions in a safe place for future reference.

» Care and Safety advice

Please follow the instructions as listed in this manual.

•

Sort the parts and check against the list of contents.

•

For safety purposes we strongly recommend that the product will be assembled

•

by at least two people.

Some parts have metal edges. Please be careful when handling components.

•

Always wear gloves, shoes and safety goggles during assembly.

Do not attempt to assemble the Gazebo in windy or wet conditions.

•

Dispose of all plastic bags safely – keep them away from children’s reach.

•

Keep children away from the assembly area.

•

Do not attempt to assemble the Gazebo if you are tired, have taken drugs,

•

medications or alcohol, or if you are prone to dizzy spells.

When using a stepladder or power tools, ensure that you are following the

•

manufacturer’s safety advice.

Do not climb or stand on the roof.

•

Heavy articles should not be leaned against the poles.

•

Keep roof and gutters clean of snow, dirt & leaves.

•

Heavy load of snow on roof can damage the Gazebo making it unsafe to

•

stand below or nearby.

This product was designed and produced for it’s aimed purpose only.

•

If color was scratched during assembly it can be xed with the following tints:
Grey – RAL 7012

» Cleaning instructions

In order to clean the Gazebo, use a mild detergent solution and rinse with
cold clean water.
Do not use acetone, abrasive cleaners, or other special detergents to clean the panels.

» During Assembly

During assembly use a soft surface below the parts
to avoid scratches and damages.

» You will need

(Supplied)

SILICON \

13mm

(These items are
not supplied)

When encountering the information icon, please refer to the relevant

assembly step for additional comments and assistance.

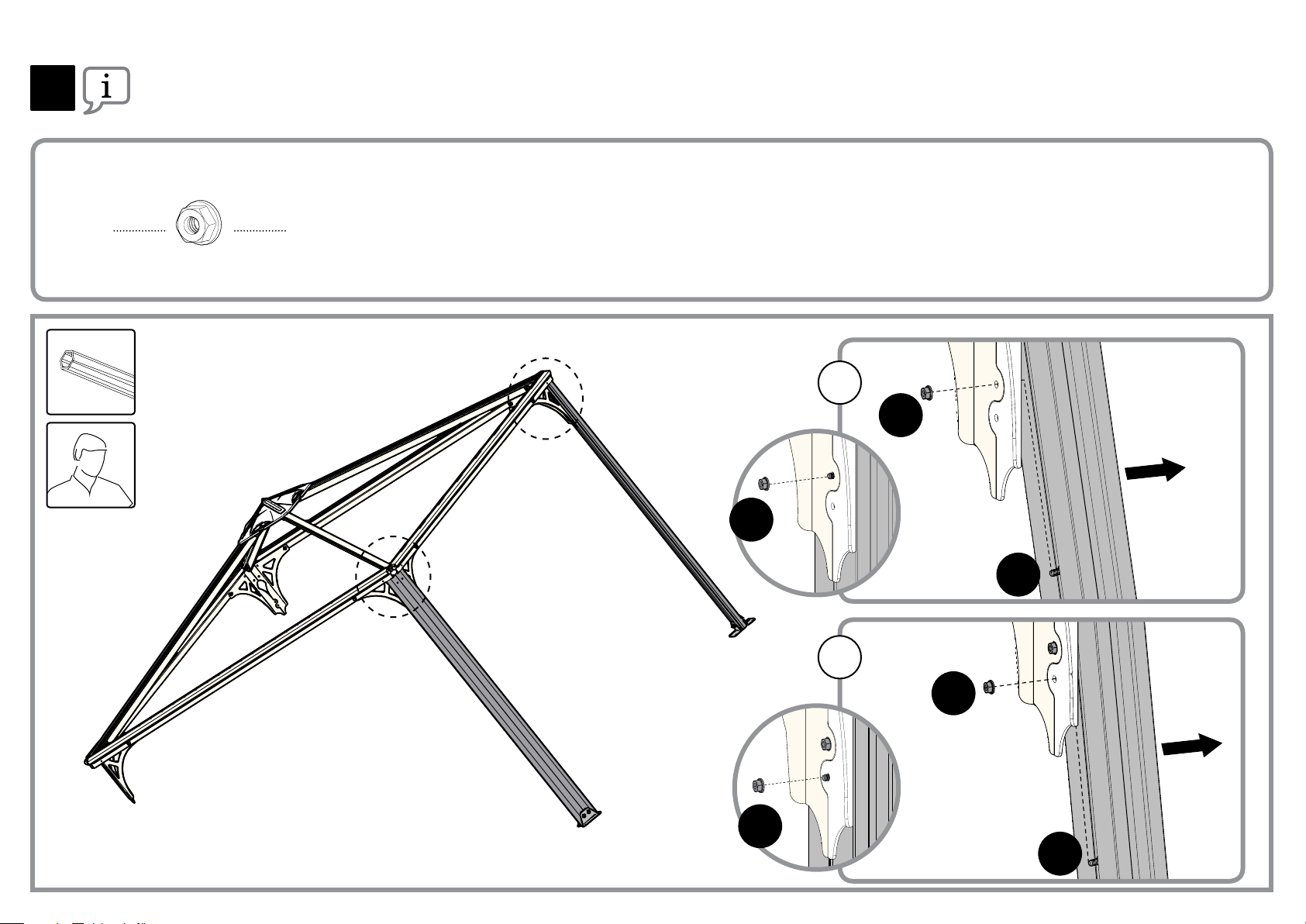

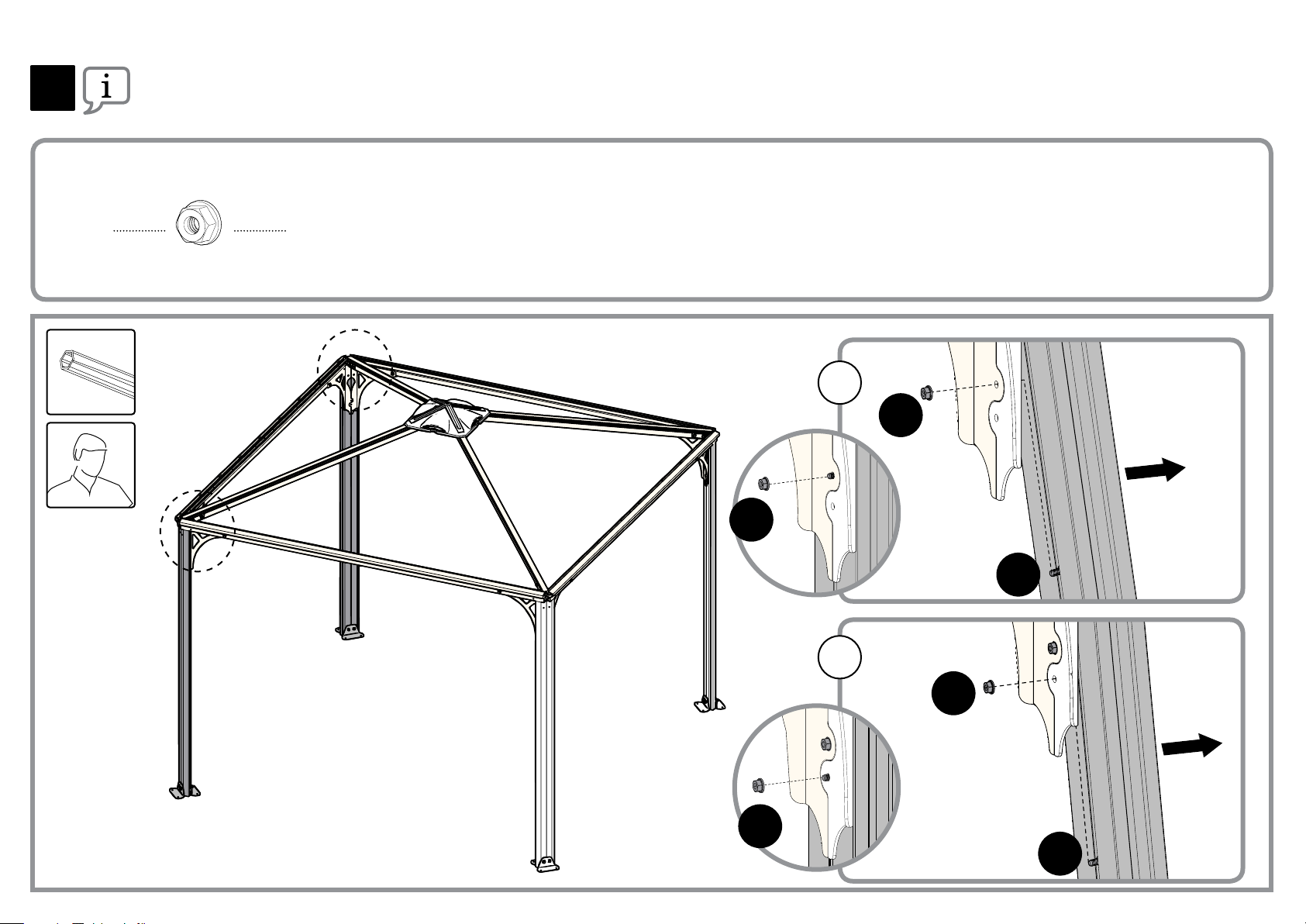

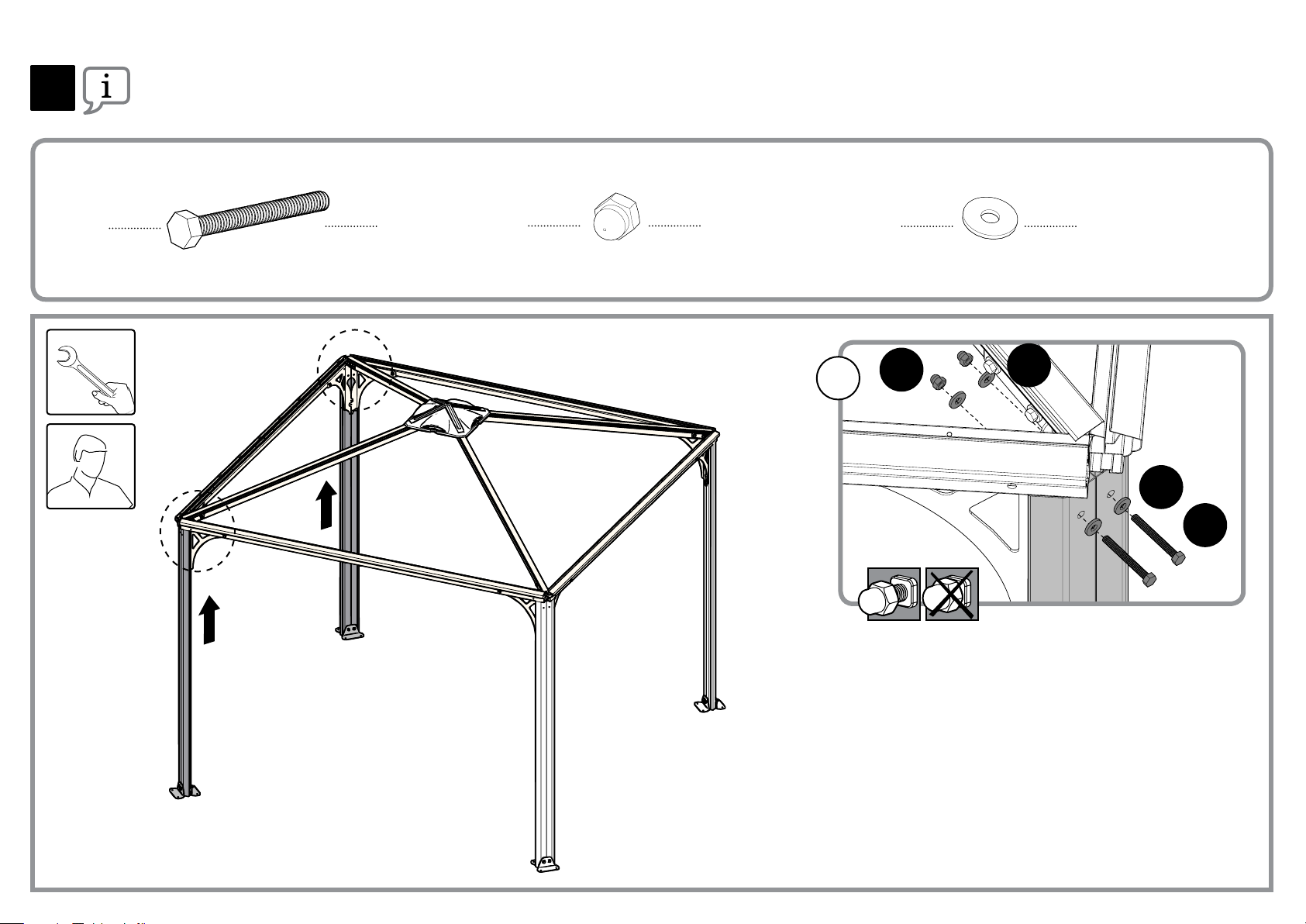

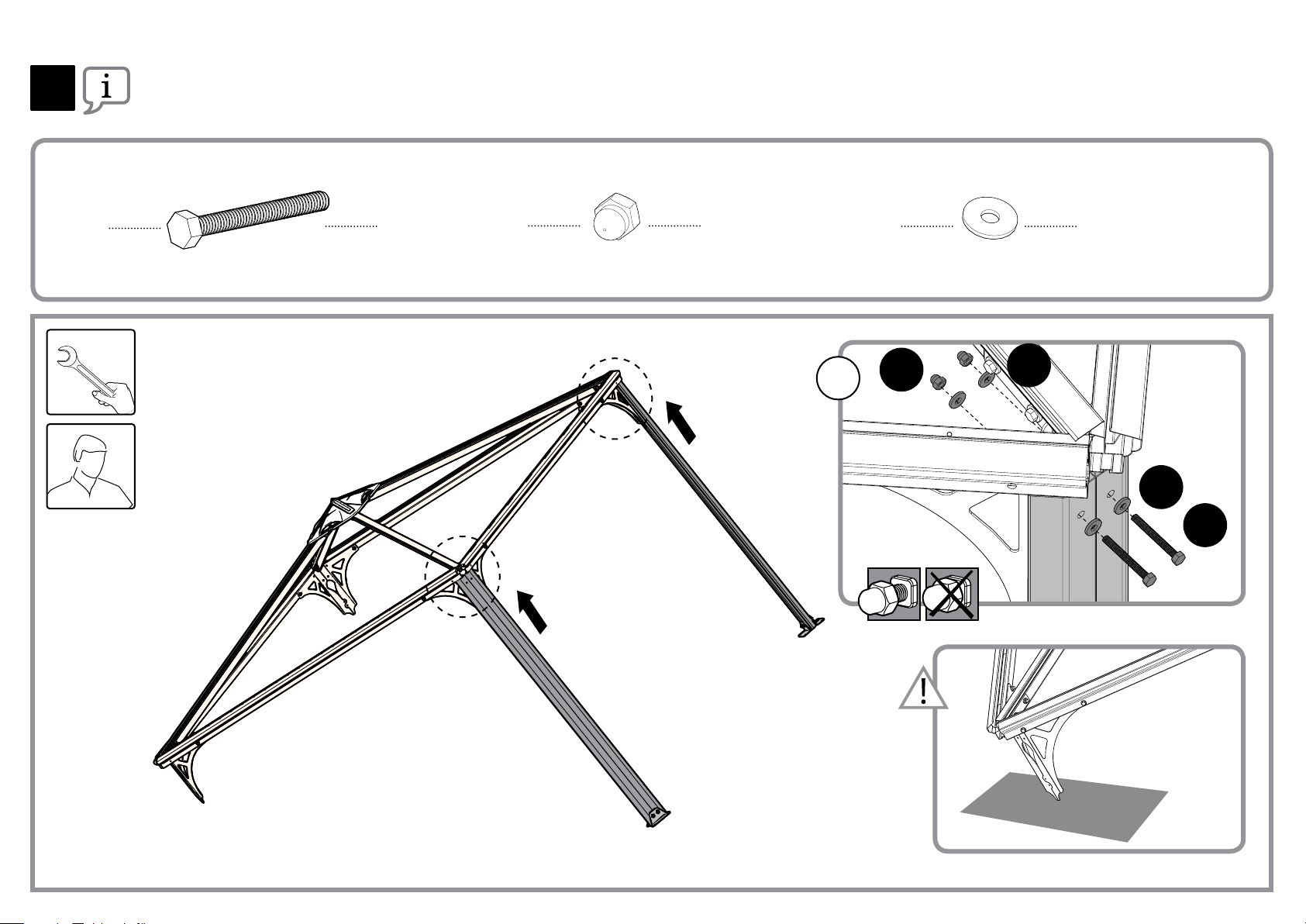

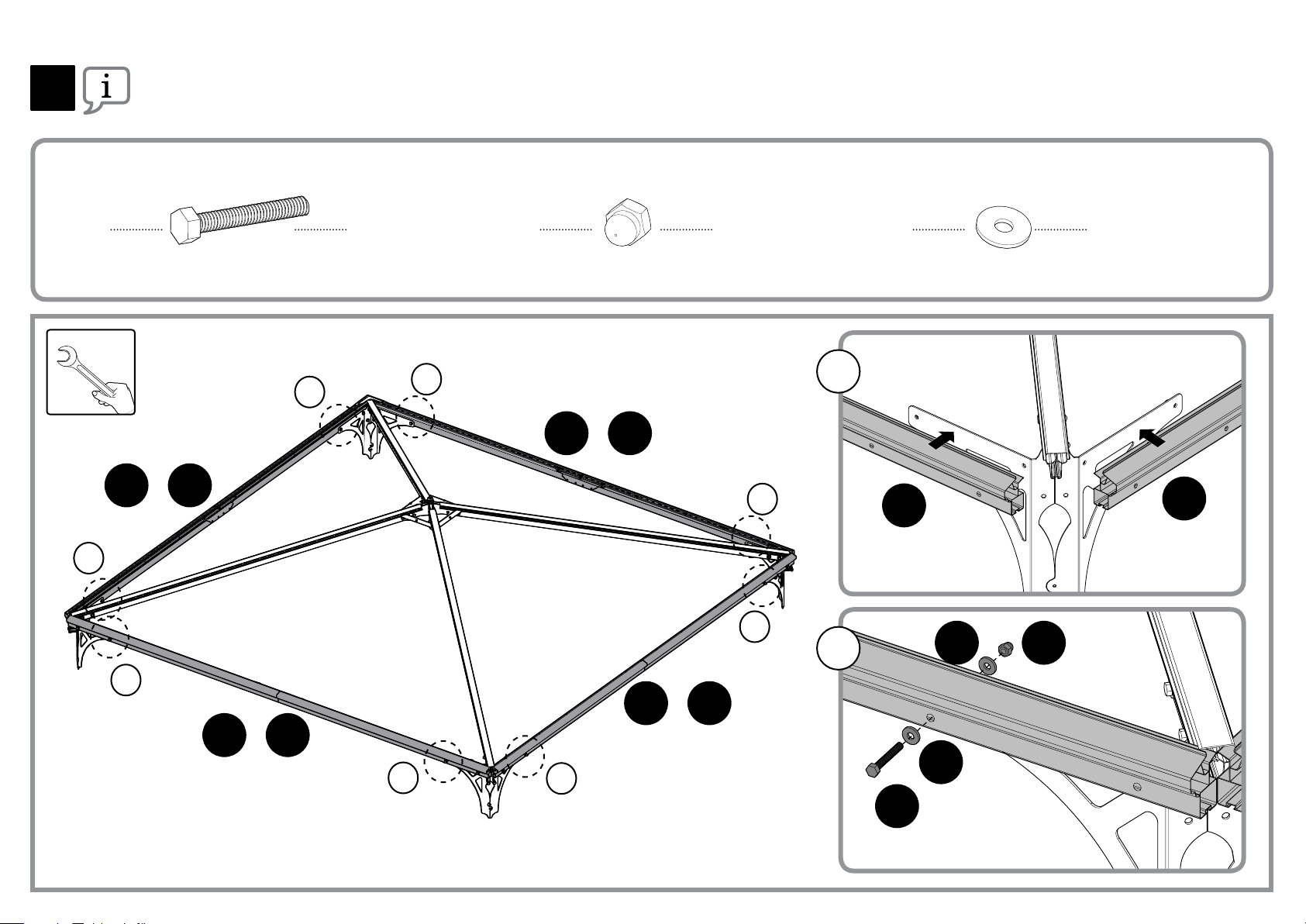

Step 7:

It is recommended to use a carton or other soft material under the lowered

•

corner in order to avoid scratches and peeling of paint.

*This note also refers to steps 8,9,10

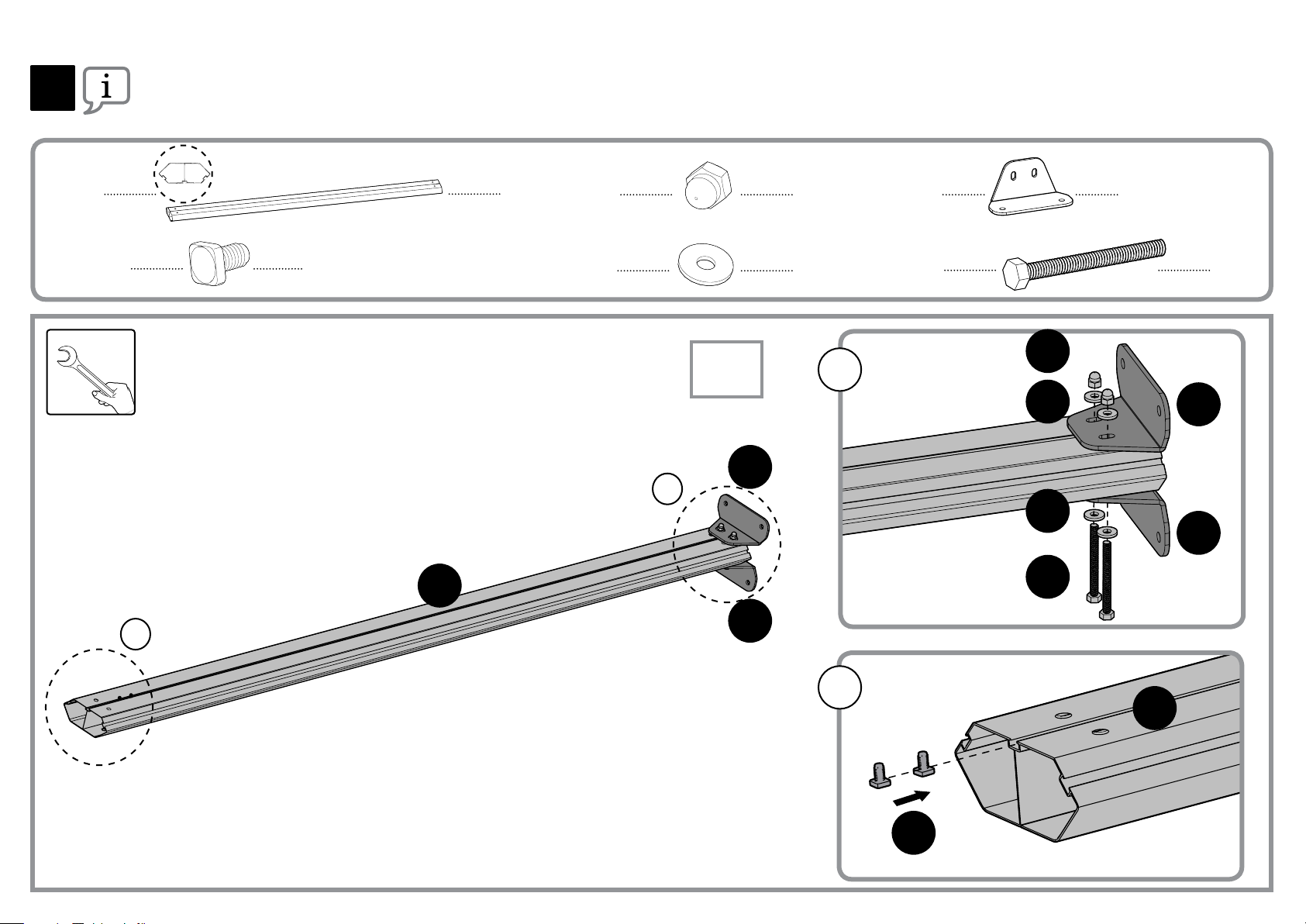

Steps 10a+12a:

Please note that threading of the screws should be done from the outside

•

Steps 11b+13a:

Please note that threading of the screws should be made from the bottom up.

•

Afterwards please use a screwdriver for easy screwing

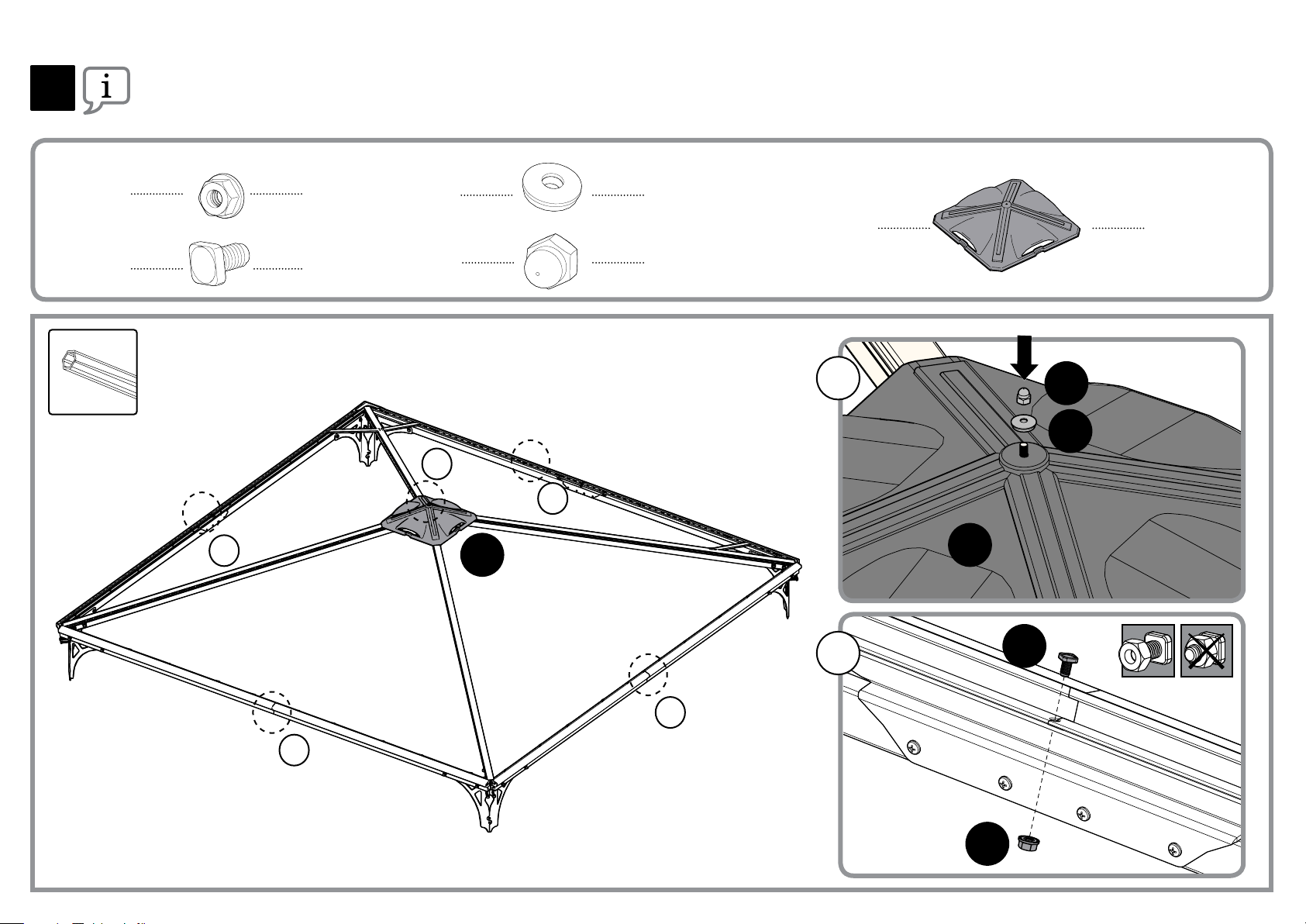

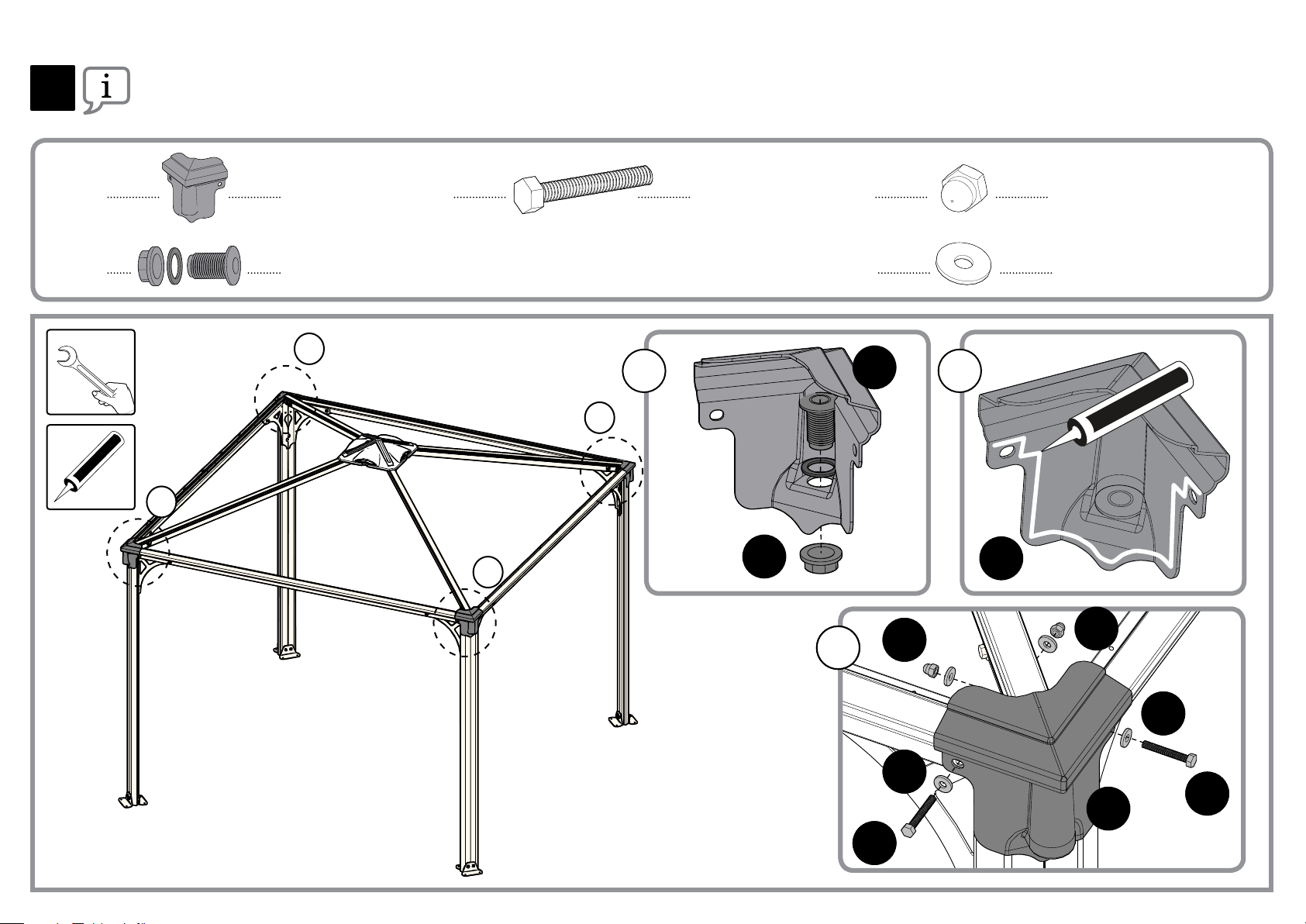

Step 14b:

Please add silicone on the inner area of part # 7661 as illustrated

•

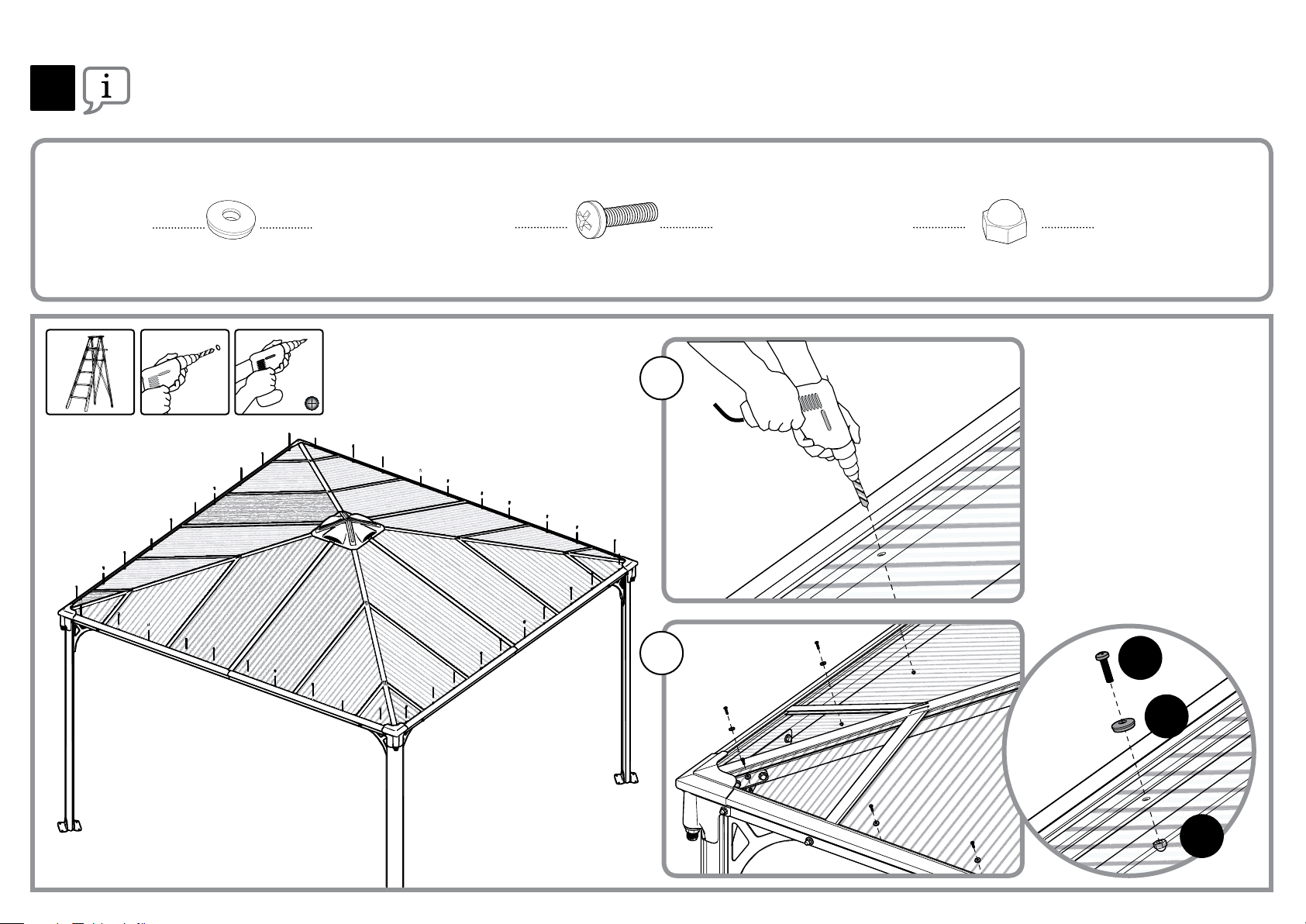

Step 20a:

Please drill holes in the panels to be located precisely parallel to the holes in

•

proles # 7744 + # 7743

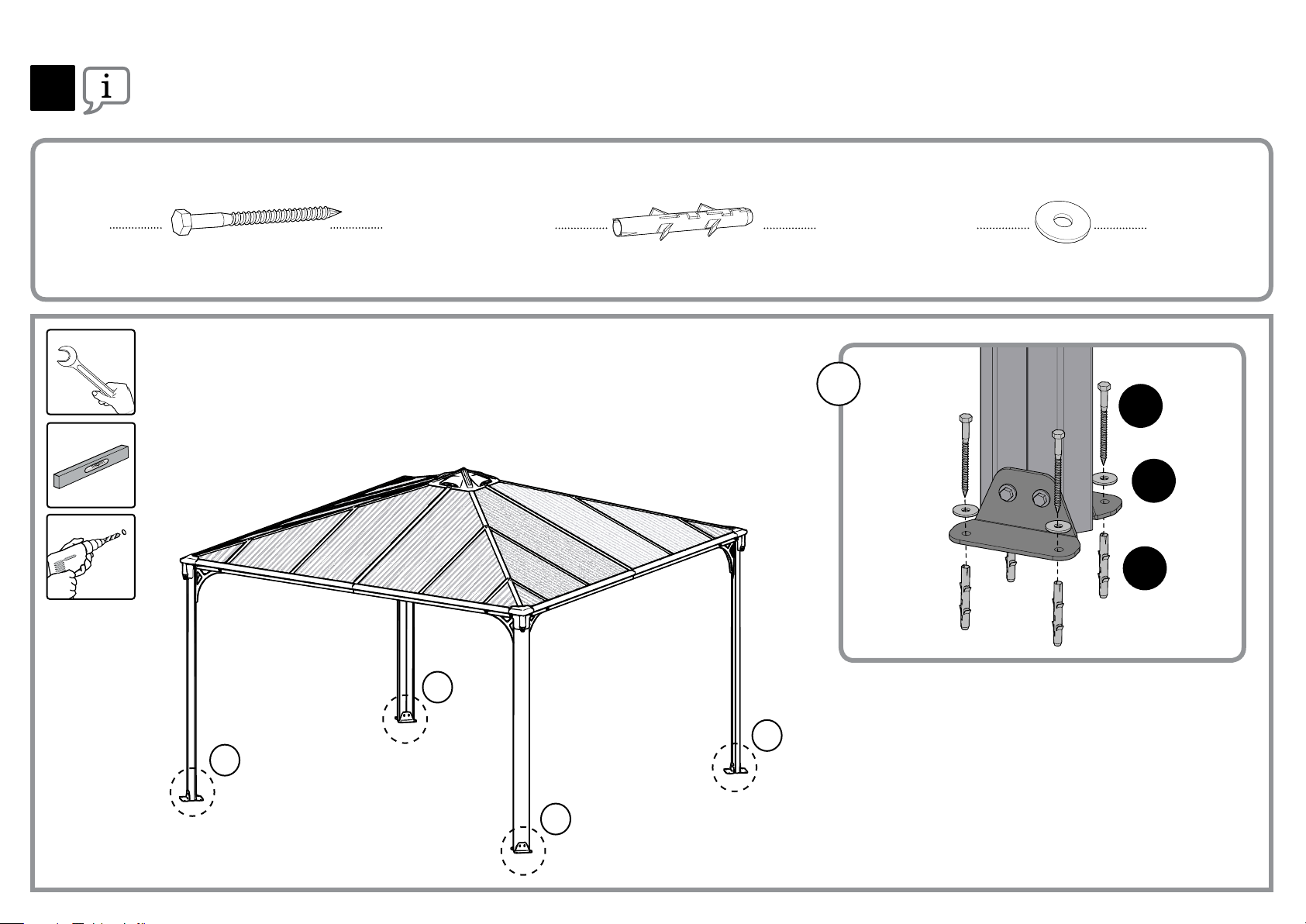

Step 21:

Please level the proles’ legs and adapt screws and plugs to your specic ground

•

type.

5mm

3/16”

10mm

25/64”

CAULK

Please note: Screws and plugs are not supplied*

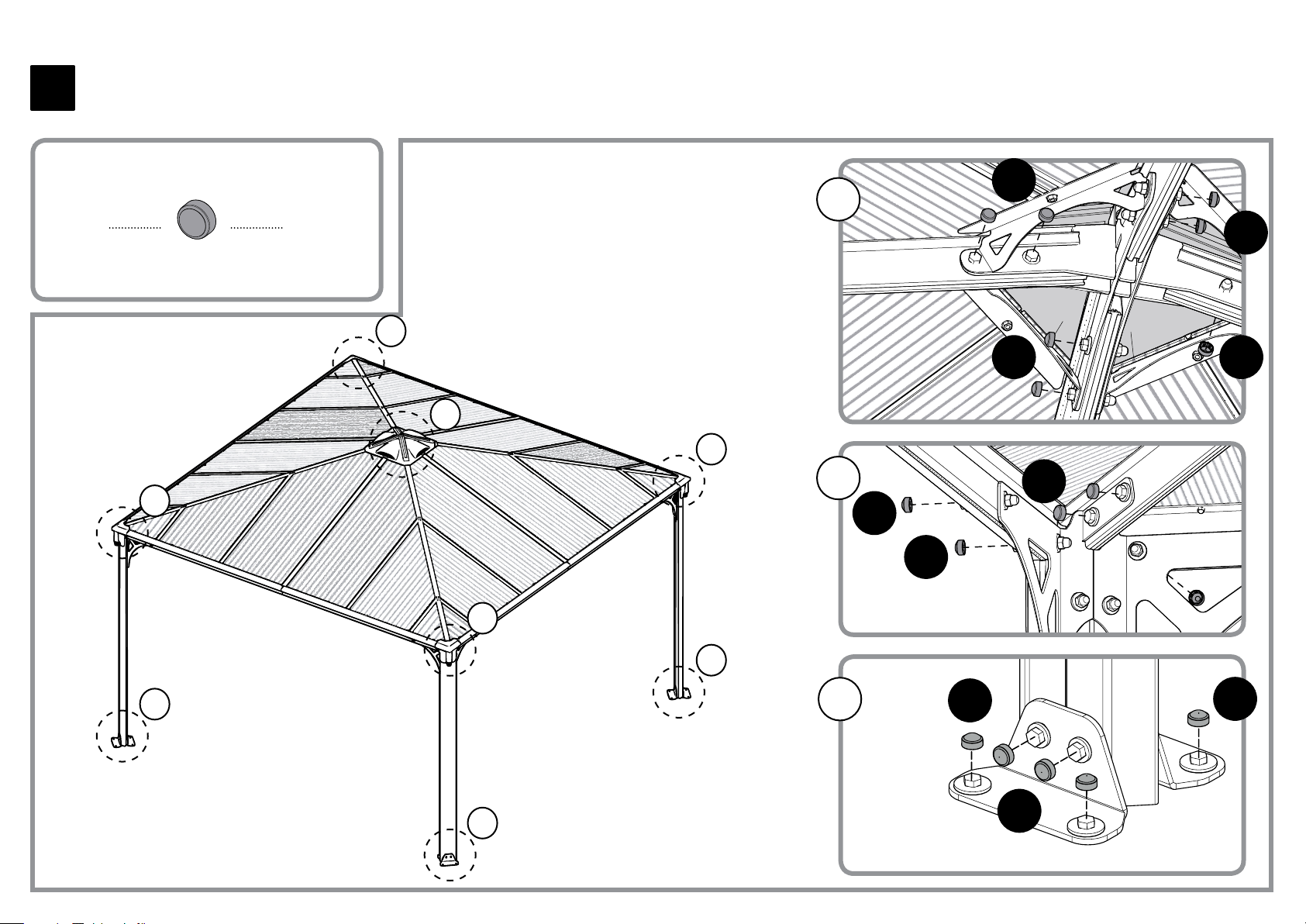

Please Fasten all screws at the end of assembly

•

ES

IMPORTANTE

Por favor, lea estas instrucciones detenidamente antes de empezar a montar este
producto. Por favor, siga los pasos en el orden establecido en estas instrucciones.
Guarde estas instrucciones en un lugar seguro para futuras consultas.

» Consejos de mantenimiento y seguridad

Por favor, siga las instrucciones tal como se enumeran en este manual.

•

Clasique las piezas y compárelas con la lista de contenidos.

•

Por razones de seguridad, recomendamos encarecidamente que este producto se

•

monte entre al menos dos personas.

Algunas piezas tienen bordes metálicos. Por favor, tenga cuidado al manejar los

•

componentes. Póngase siempre guantes, zapatos y gafas de seguridad durante el
montaje.

No intente montar el Cenador cuando hace viento o bajo la lluvia.

•

Deshágase de todas las bolsas de plástico con seguridad. Manténgalas fuera del

•

alcance de los niños.

Aleje a los niños de la zona de montaje.

•

No intente montar el Cenador si está cansado o ha tomado drogas, medicinas o alcohol,

•

o bien si es propenso a sufrir desvanecimientos.

Cuando utilice una escalera de mano o herramientas eléctricas, asegúrese de seguir los

•

consejos de seguridad del fabricante.

No se suba al tejado ni se ponga de pie sobre este.

•

Los objetos pesados no deben apoyarse sobre los postes.

•

Mantenga el tejado y los canalones libres de nieve, lodo y hojas.

•

Una carga pesada de nieve en el tejado puede dañar el Cenador, por lo cual sería

•

peligroso quedarse debajo o cerca de este.

Este producto ha sido diseñado y producido exclusivamente para utilizarse con el n

•

para el que se ha creado.

If Si se produce algún arañazo en el color durante el montaje, puede repararse con el tono
siguiente: Gris – RAL 7012

» Instrucciones de limpieza

Para limpiar el Cenador, utilice una solución de detergente suave y enjuáguelo con agua
limpia fría.

No use acetona, productos de limpieza abrasivos u otros detergentes especiales para
limpiar los paneles.

» Durante el montaje

Durante el montaje utilice una supercie suave por debajo de las piezas para evitar
arañazos y otros daños.

» Necesitará

(Suministrado(s))

SILICON \

13mm

(Estos elementos
están no suministrado(s))

Cuando vea el icono de información, por favor consulte el paso de montaje

pertinente para disponer de más comentarios y ayuda.

paso 7:

Se recomienda usar cartón u otro material blando bajo la esquina situada en una

•

posición más baja para evitar arañazos y peladuras en la pintura.
* Esta nota también se reere a los pasos 8, 9 y 10.

pasos 10a+12a: Pasos Por favor, tenga en cuenta que debe enroscar los tornillos

desde el exterior.

pasos 11b+13b: Por favor, tenga en cuenta que debe enroscar los tornillos de abajo

arriba. Después, utilice un destornillador para atornillar con facilidad.

Paso 14b: Por favor, añada silicona a la zona interior de la pieza # 7661 tal como se

ilustra.

Paso 20a: Por favor, taladre oricios en los paneles para que se sitúen de forma precisa

en paralelo a los oricios de los perles # 7744 + # 7743.

Paso 21: Por favor, nivele las patas de los perles y adapte los tornillos y tacos a su tipo

de suelo especíco.

*Tenga en cuenta que no se suministran los tornillos ni los tacos.

Apriete todas las tuercas al nal del montaje.

•

5mm

3/16”

10mm

25/64”

CAULK

FR

IMPORTANT

Lire attentivement ces instructions avant de commencer l’assemblage de cette ton­nelle. Merci de suivre les étapes en respectant l’ordre mentionné sur cette notice.
Conserver cette notice dans un endroit sûr pour toute référence ultérieure.

» Conseils d’entretien et de sécurité

Suivez les instructions telles qu’elles sont mentionnées sur cette notice.

•

Vériez que le paquet contient bien toutes les pièces.

•

Pour des raisons de sécurité, il est fortement recommandé qu’au moins 2 personnes

•

participent au montage.

Certaines pièces peuvent être coupantes. Merci de manipuler les pièces avec

•

précaution.

Toujours porter des gants, des chaussures et des lunettes de protection durant tout

•

l’assemblage.

Ne pas essayer de monter cette tonnelle par temps venteux ou pluvieux.

•

Assurez-vous d’avoir bien jeté tous les emballages en plastique - Les mettre hors de la

•

portée des enfants.

Eloignez les enfants du site de montage.

•

N’essayez pas de monter la tonnelle si vous êtes fatigué, si vous avez pris des

•

médicaments ayant un eet sur votre état d’éveil, des drogues si vous avez consommé
de l’alcool, ou si vous êtes sujet aux vertiges.

Assurez-vous de bien suivre les conseils de sécurité du fabricant lorsque vous utilisez

•

une échelle ou des outils électriques.

Ne pas grimper ni s’accrocher au toit.

•

Les articles lourds ne doivent pas être posés sur les poteaux.

•

Veillez à ce que le toit et les gouttières soient toujours propres en retirant la neige, les

•

feuilles mortes et la poussière.

Le produit pourrait subir des dommages en cas de grosses chutes de neige sur le toit, il

•

serait alors dangereux de vous tenir sous le toit ou à proximité.

Ce produit a été conçu an de servir de tonnelle exclusivement.

•

Si la peinture a été raillée pendant l’assemblage, elle peut être réparée en utilisant le Gris
RAL 7012

» Instructions de nettoyage

Pour nettoyer votre tonnelle, utilisez un détergent doux et rincez avec de l’eau propre et
froide.

Ne pas utiliser d’acétone, de produits abrasifs ni tout autre détergent spécial pour nettoyer
les panneaux.

» Pendant l’assemblage

Positionnez les pièces sur une surface souple pour éviter toute rayure ou dégât.

» Vous aurez besoin de

(Fourni)

SILICON \

13mm

(Non fourni)

Lorsque vous rencontrez l’icône information, merci de vous référez à l’étape

d’assemblage appropriée pour toute remarque et assistance additionnelle.

Etape 7:

An d’éviter toute égratignure ou écaillement de la peinture, Il est

•

recommandé d’utiliser un carton ou un autre matériel souple sous l’angle
inférieur.

*Cette note se réfère également aux étapes 8,9,10

Etape 10a+12a:

Noter s’il vous plaît que l’enlage des vis doit être fait de l’etérieur.

•

Etape 11b+13b:

Noter s’il vous plaît que l’enlage des vis doit être de bas en haut. Ensuite

•

utilisez s’il vous plaît un tournevis pour vissage facile.

Etape 14b:

Ajoutez s’il vous plaît du silicone à l’intérieure de la pièce #7661 comme illustré.

•

Etape 20b:

Percez s’il vous plaît des trous dans les panneaux situé exactement parallèles

•

aux trous qui se trouve dans les proles #7744+#7743.

Etape 21:

Nivellez les poteaux et adaptez les vis et chevilles au type de sol

•

*Notez s’il vous plaît: les vis et chevilles ne sont pas fournis

5mm

3/16”

10mm

25/64”

CAULK

DE

WICHTIG

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit dem Aufbau des
Gewächshauses beginnen. Führen Sie den Aufbau in der in den Gebrauchsanweisungen
aufgeführten Reihenfolge Schritt per Schritt aus.Heben Sie diese Anweisungen an einem
sicheren Ort auf, um später auf sie zurückgreifen zu können.

» Pege und Sicherheitshinweise

Please follow the instructions as listed in this manual.

•

Bitte folgen Sie die in diesem Handbuch aufgeführten Anweisungen.

•

Sortieren Sie die Teile und überprüfen Sie die Inhaltsliste.

•

Aus Sicherheitsgründen empfehlen wir dringend, dass das Produkt von mindestens

•

zwei Menschen zusammengebaut wird.

Einige Teile haben Metallkanten. Bitte seien Sie vorsichtig beim Umgang mit den

•

Komponenten.

Tragen Sie immer Handschuhe, Schuhe und Schutzbrille bei der Montage.

•

Versuchen Sie nicht, das Produkt bei windigen oder nassen Bedingungen zu montieren.

•

Entsorgen Sie alle Plastiktüten sicherheitsgemäß – bewahren Sie sie außerhalb der

•

Reichweite von kleinen Kindern auf.

Halten Sie Kinder vom Montagebereich fern.

•

Versuchen Sie nicht ein Produkt zusammen zu bauen, wenn Sie müde sind, Drogen,

•

Medikamente oder Alkohol genommen haben, oder wenn Sie zu Schwindelanfällen
neigen.

Bei Verwendung einer Stehleiter oder Elektrowerkzeugen, stellen Sie sicher, dass Sie die

•

Sicherheitshinweise und Anweisungen des Herstellers befolgen.

Steigen oder stehen Sie nicht auf dem Dach.

•

Schwere Gegenstände dürfen nicht an den Pfosten angelehnt werden.

•

Halten Sie Dach und Dachrinne frei von Schnee, Schmutz und Blättern.

•

Extreme Mengen von Schnee auf dem Dach können das Gazebo schädigenund zu

•

unsicheren Bedingungen in der Umgebung führen

Dieses Produkt wurde entwickelt und hergestellt nur um seinen vorgesehenen Zweck

•

zu dienen und darf nur dafrür benutzt werden.If color was scratched during assembly.

Sollte die Farbe bei der Montage verkratzten, kann es mit den folgenden Farben
nachlackiert werden: Grau - RAL 7012

» Pegeanleitung

Um das Produkt zu reinigen, verwenden Sie ein mildes Reinigungsmittel und reinigen
Sie mit kaltem Wasser. Verwenden Sie kein Aceton, Scheuermittel oder andere spezielle
Reinigungsmittel um das Paneel zu reinigen.

» Bei der Montage

Bei der Montage nehmen Sie eine weiche Plattform und stellen Sie diese unterhalb
der Teile, um Kratzer und Beschädigungen zu vermeiden.

» Sie werden brauchen

(Sind inbegrien)

SILICON \

13mm

(Diese Werkzeuge
sind nicht inbegrien)

Beim Aufbau wird Ihnen das Informationssymbol begegnen.

Für zusätzliche Kommentare und Unterstützung beziehen Sie sich bitte auf
die entsprechende Aufbaustufe.

Schritt 7:

Es wird empfohlen, einen Karton oder ein anderes weiches Material unter

•

der abgesenkten Ecke zu stellen, um Kratzer und Abblättern der Farbe zu
vermeiden.

* Dieser Hinweis bezieht sich auch auf die Schritte 8,9,10

Schritte 10a +12 a:

Bitte beachten Sie, dass das Einschrauben der Schrauben von außen

•

durchgeführt werden sollte.

Schritte 11b +13 b:

Bitte beachten Sie, dass das Einschrauben der Schrauben von unten nach oben

•

erfolgen sollte. Verwenden Sie bitte danach einen Schraubendreher um das
Einschrauben zu erleichtern.

Schritt 14b:

Bitte fügen Sie Silikon auf dem Innenbereich des Teils # 7661 hinzu, wie

•

dargestellt.

Schritt 20a:

Bitte bohren Sie die Löcher in den Platten genau parallel zu den Löchern in

•

Prolen # 7744 + # 7743

Schritt 21:

Bitte ebenen Sie die Beine der Prole und passen Sie die Schrauben und Dübeln

•

an Ihren spezischen Boden-Typ an.

* Bitte beachten Sie: Schrauben und Dübel sind nicht im Lieferumfang enthalten.

5mm

3/16”

10mm

25/64”

CAULK

Bitte befestigen Sie alle Schrauben nach Abschluss der Montage.

•

Contents

Item ItemItemQty. Qty. Qty.

7743

7744

7745

7759

7664

4

7750

4

4

7751

4

7756

7757

4

4

4

7673

7754

2

4

4

7672

2

7755

4

4

7746

7747

7748

7749

7670

4

7752

4

4

4

7669

4

4

7753

4

4

Contents

7661

7681

212

ItemItemItem

1

40007662

4010

4

5000

4

7680

16

(+1)

16

(+1)

56

(+4)

17

(+1)

411

466

421

7682

447

7119

16

(+1)

433

8

7679

8

(+1)

426

Qty.Qty.Qt y.

16

(+2)

17

(+3)

40

(+3)

1

16

(+2)

10

(+1)

102

(+4)

7674

7671

7567

8

(+1)

4024

427

1

7024

413

T001

1

1

40

(+3)

40

(+3)

1

4

414

49

(+3)

1

7672

2 2

2

7673

7673

a

7673

b

7673

7672

c

7672

7672

2

7682

7680

13mm

1 1 1

1 1 2

466

414 433

7674

7674

426

a

426

466

7674

7682

1

7674

b

414

433

433

7680

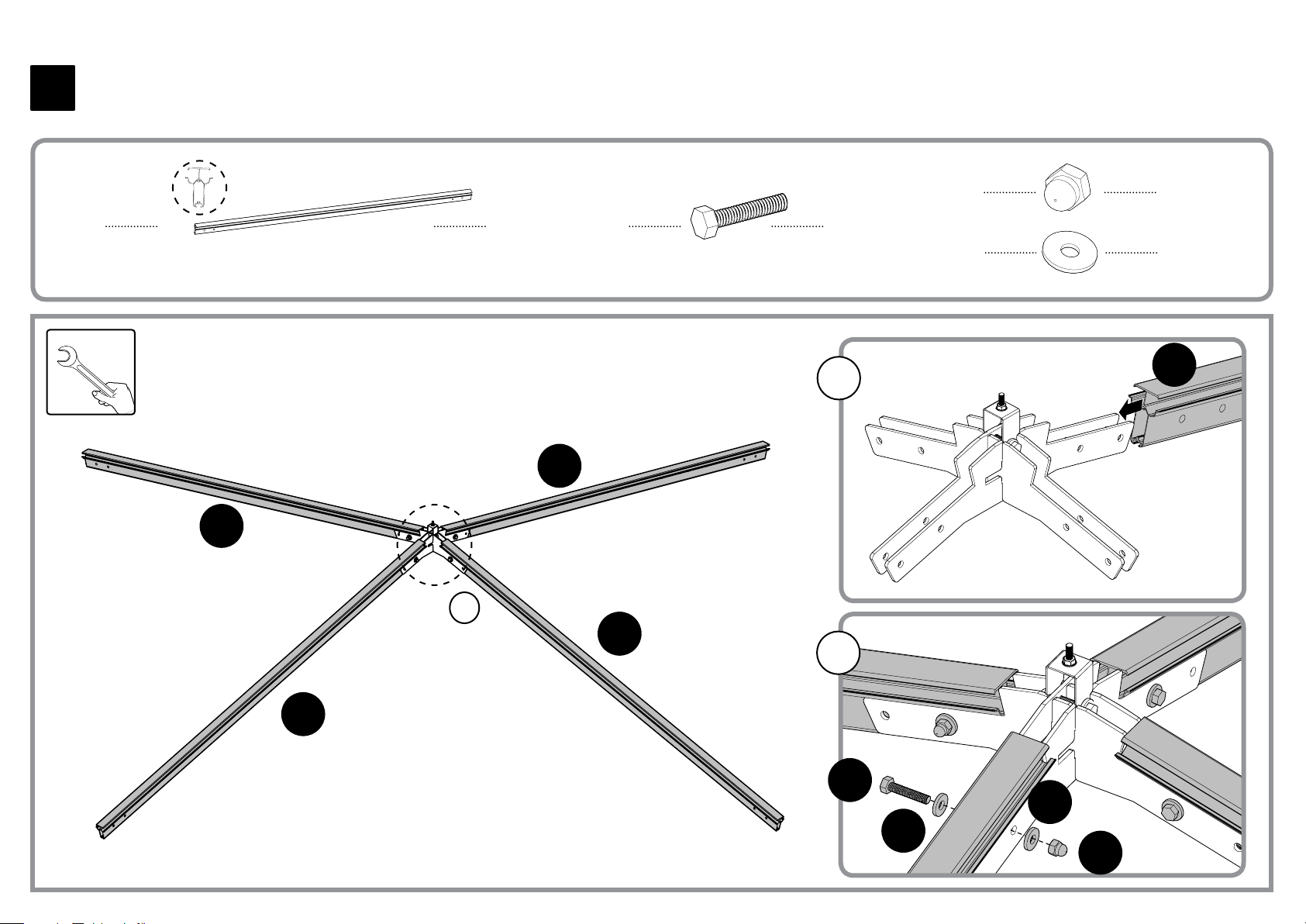

3

7759

13mm

7759

a

7759

7680

7759

a

414

44

426

4

8

7759

7759

b

7680

426

426

414

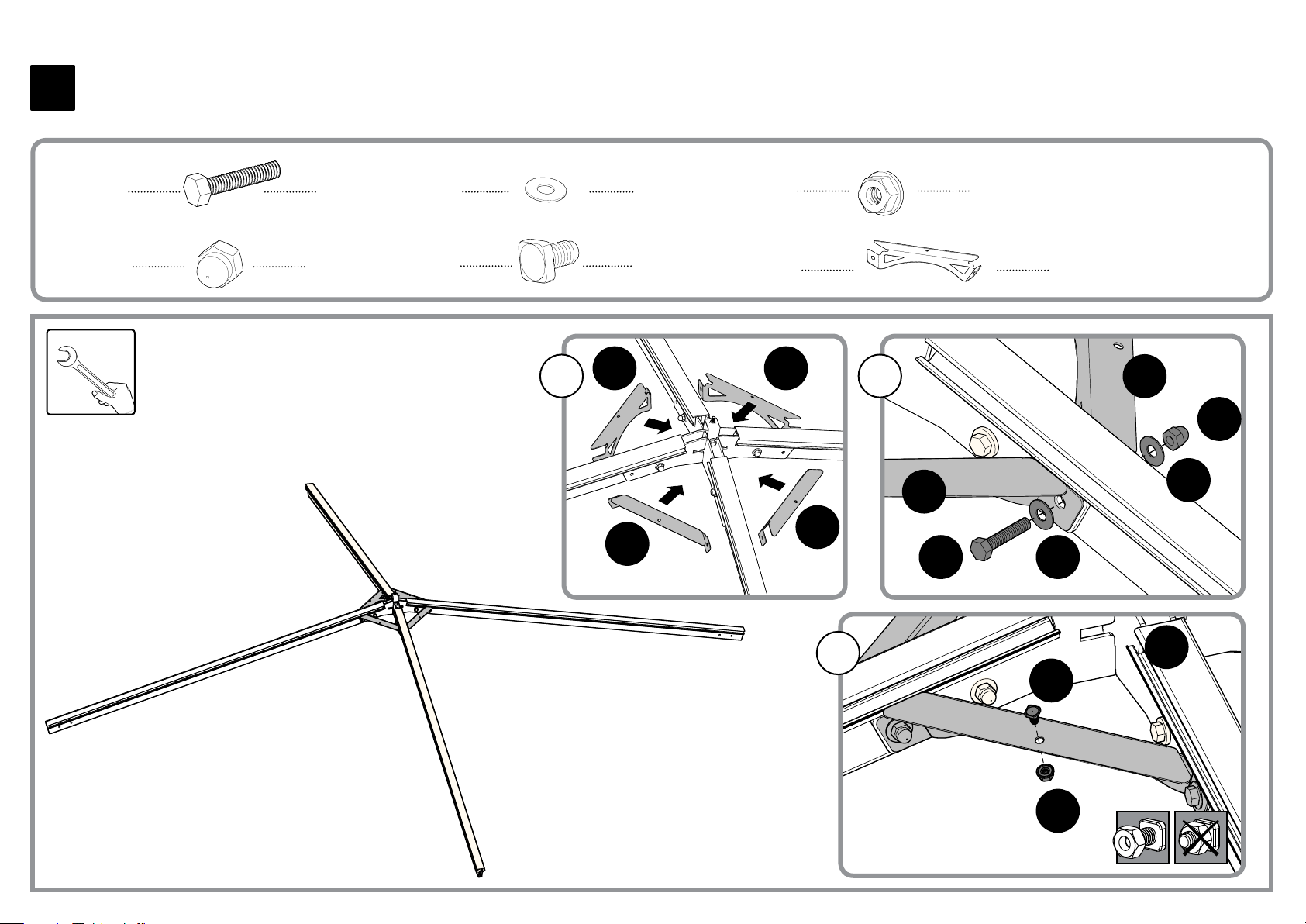

4

7680

414

13mm

4 8

4

433

411

a

7671

466

4

7671

76717671

b

7671

7671

7680

4

4

7671

414

433

433

c

7671

411

466

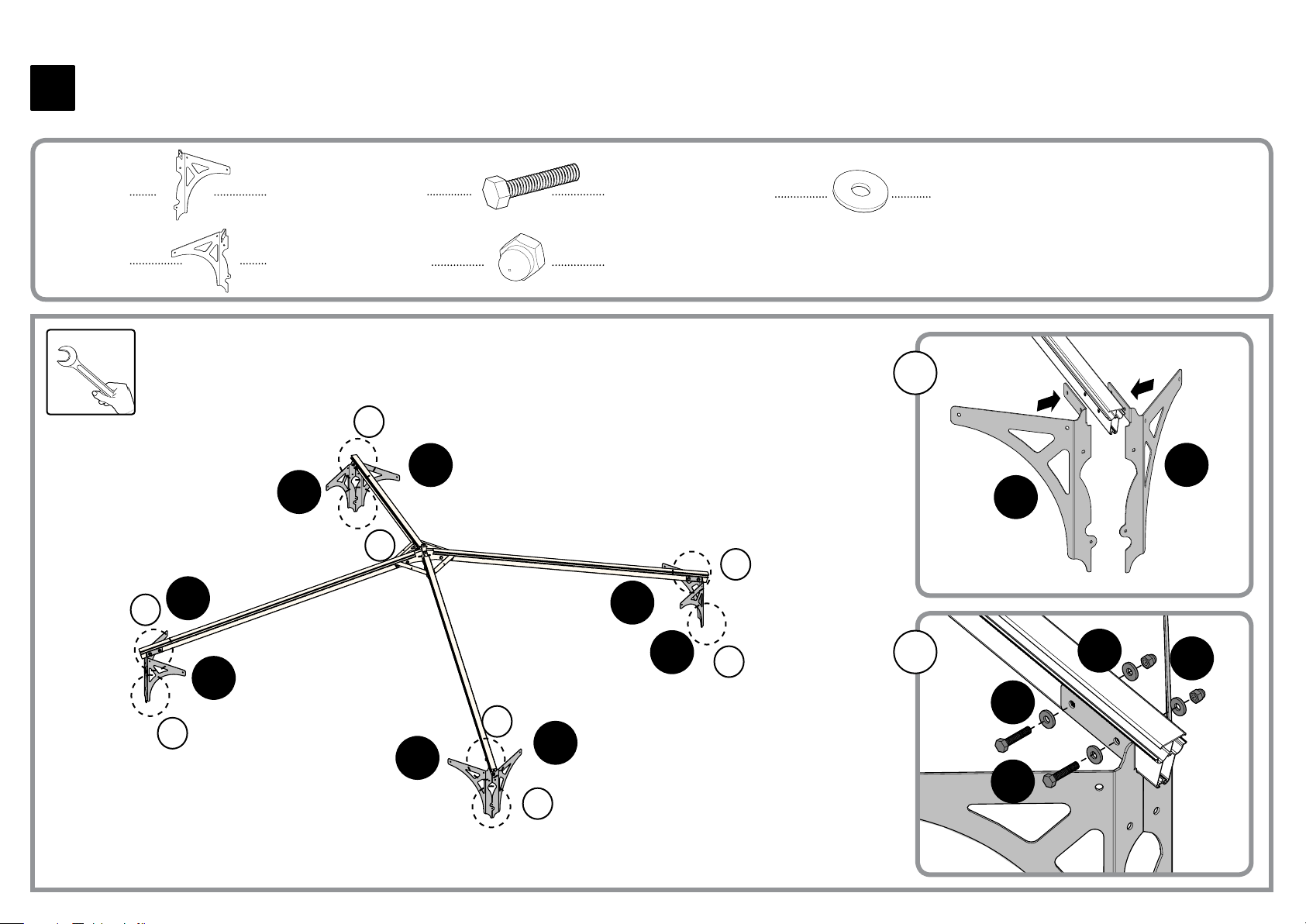

5

7670

7669

13mm

a

7670

4

4

7669

a

7680

414

b

7670

8

8

7669

a

426

16

a

7669

7670

b

7669

7670

a

b

7669

7670

b

b

414

7680

414

426

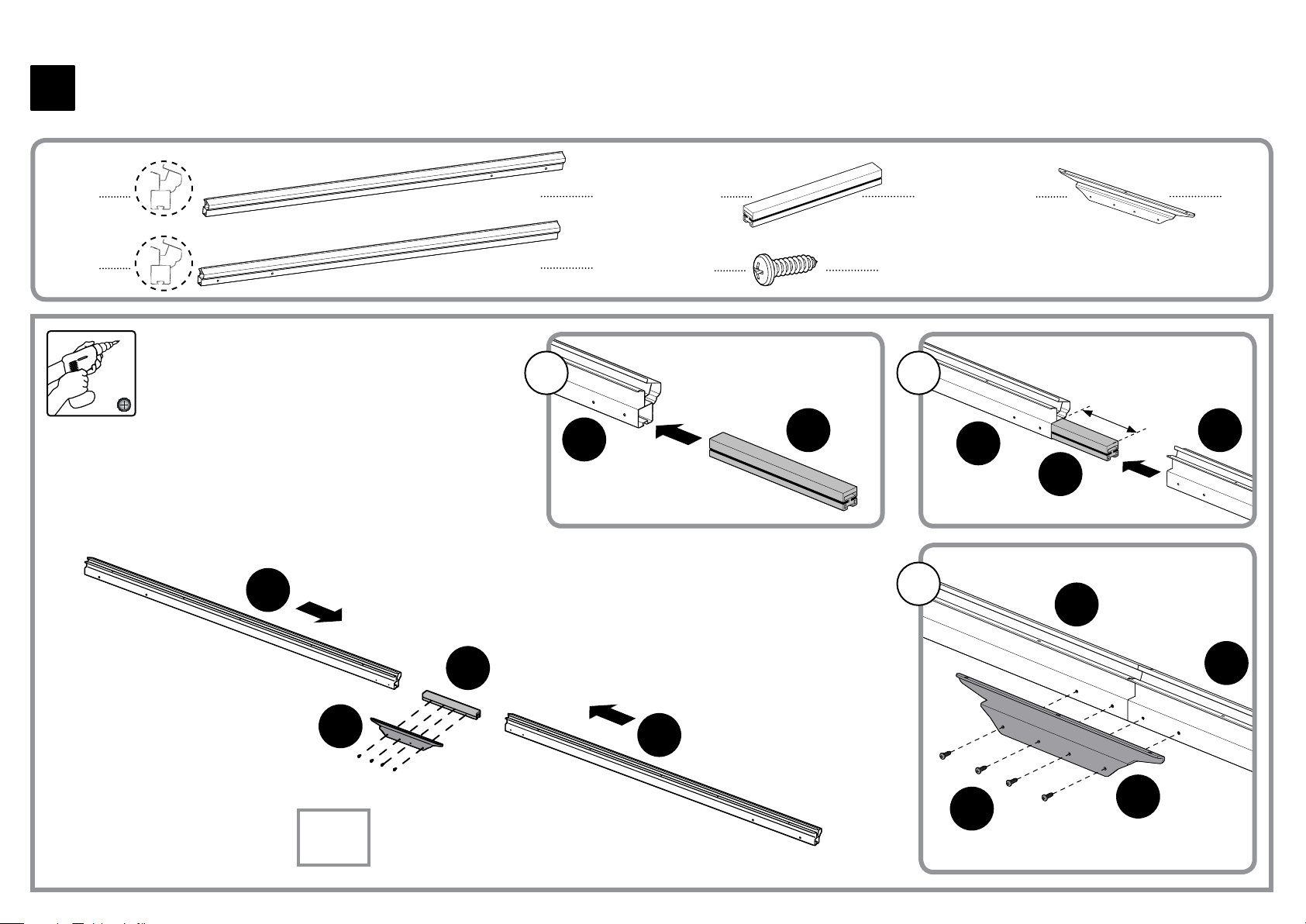

6

7743 7750 7751

a

7743

4 4 4

4477744

164

b

7743

7750

7743

c

15 cm / 6”

7744

7750

7743

7751

x4

7750

7744

447

7744

7751

7

414 88 426 167119

13mm

7743 7744

b

b

b

a

b

+

7743 7744

+

b

b

7744

426

414

7743

b

+

7743 7744

+

7743 7744

426

b

b

7119

8

466

411

b

4

4

4024

413

1

7662

1

a

413

4024

1

a

b

7662

7662

b

b

411

b

466

9

7664

13mm

411

b

4

8

414 8 8

426

x4

212

16

a

212

7567

414

426

8

212

a

426

212

7664

212

7567

b

7664

411

10

x2

7679

13mm

4

414 4

426

414

426

8

a

426

7679

Carton / Karton

11

x2

466

4

a

466

466

411

b

466

466

411

12

x2

7679

13mm

4

414 4

426

414

426

8

a

426

7679

13

x2

466

4

a

466

466

411

b

466

466

411

14

7661

7681

13mm

SILICON \
CAULK

c

4

4

7119

8

414 8

426 16

c

a

7661

b

c

7681

7661

c

414414

414

ac

71197119

426426

426426

71197119

7661

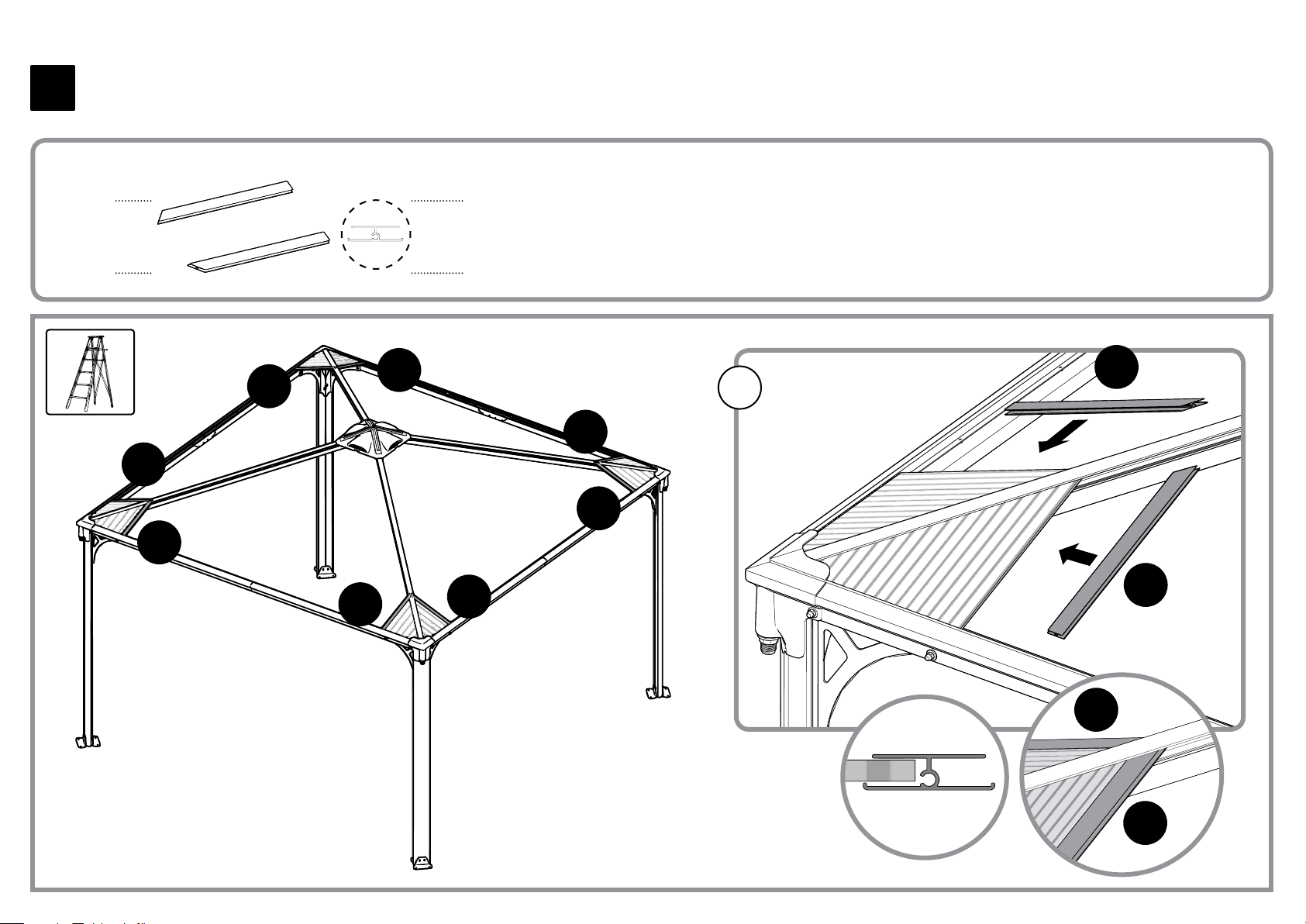

15

7756 77574 4

7756

7757

7757

7756

7756

7757

7757

7756

a

7756

7757

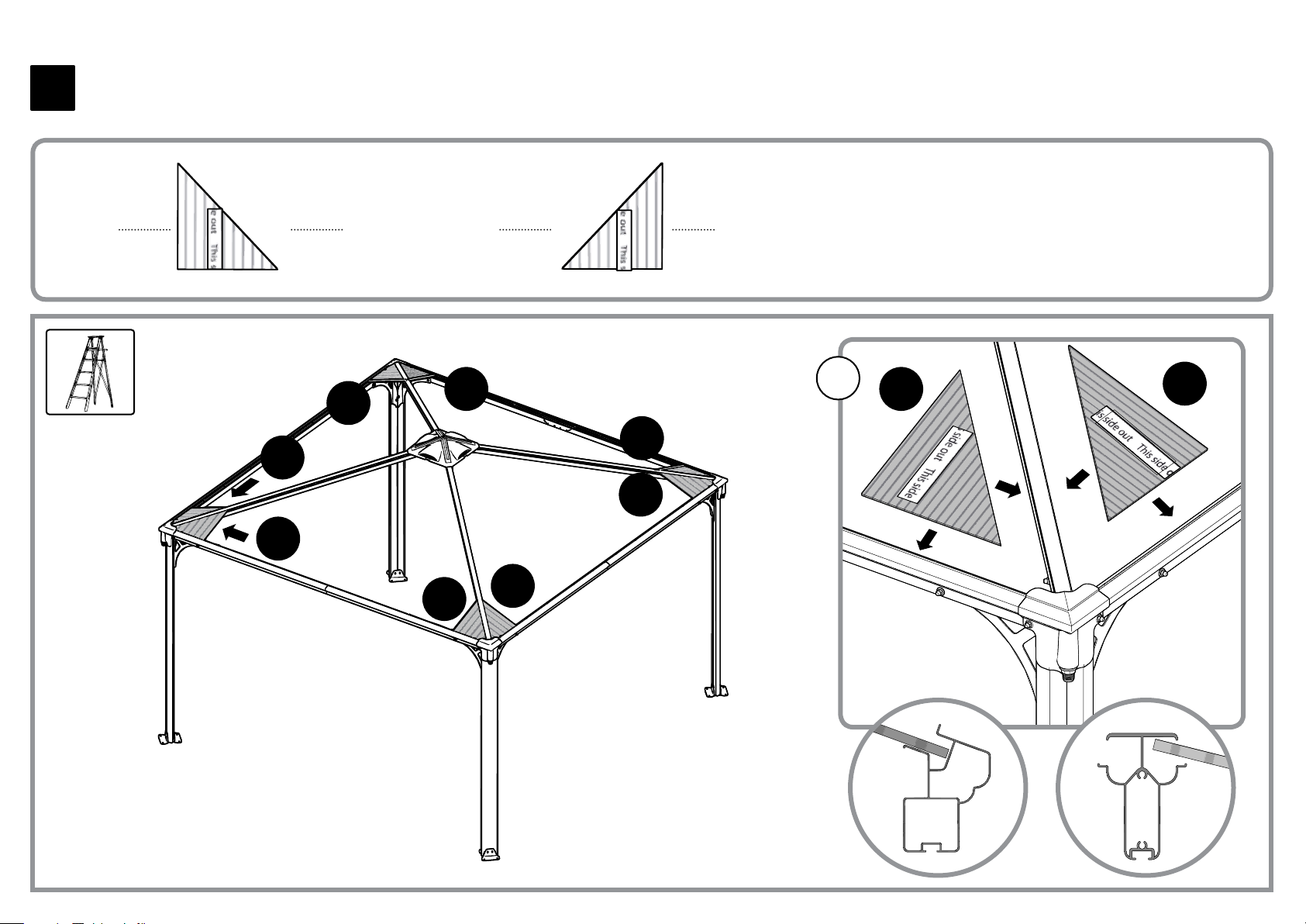

16

7748

7749

7748

7749

7749

7748

7748

7749

4

4

7748

a

7749

7748

7749

7748

7749

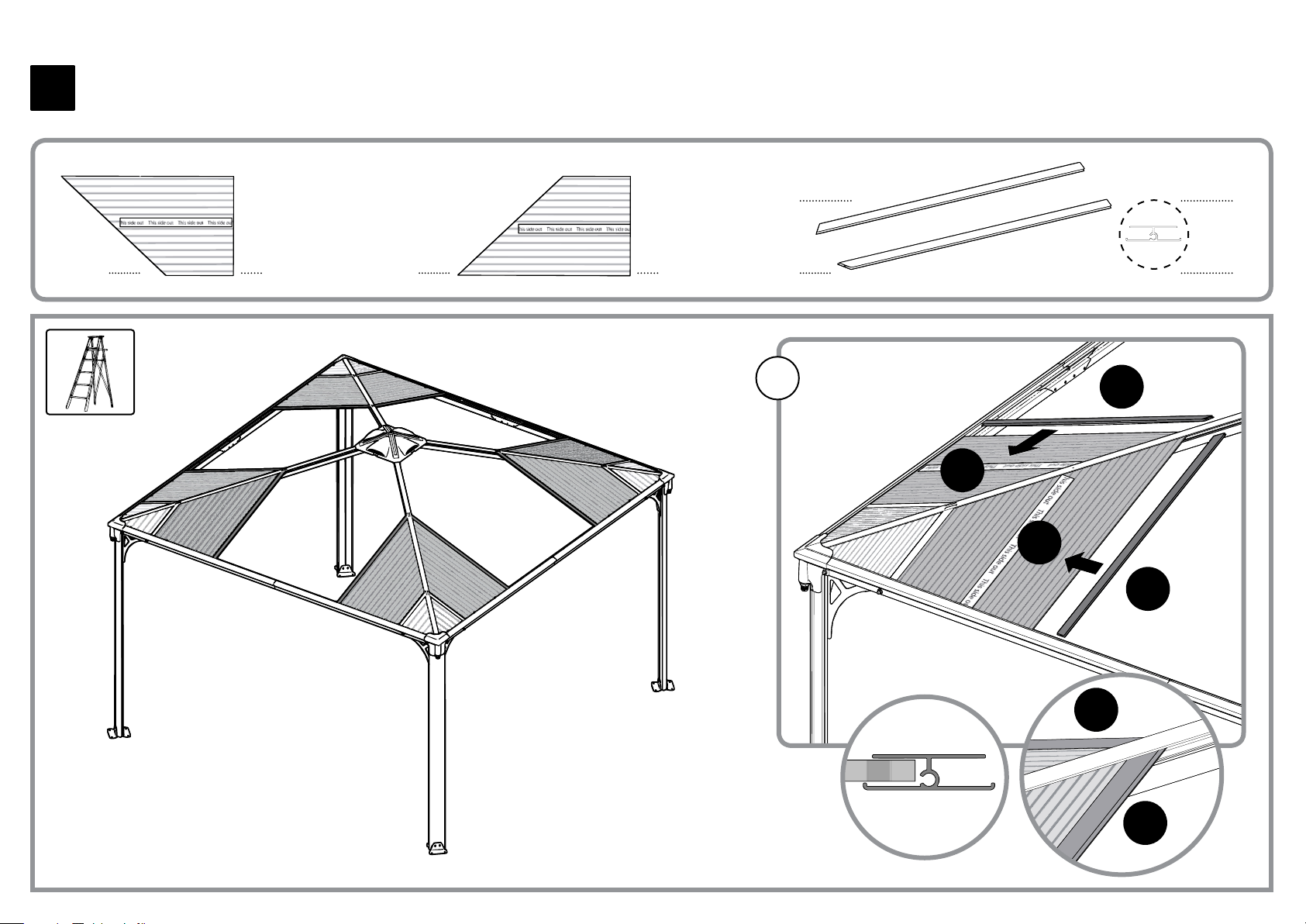

17

7746

77477755 7754

a

4

44 4

7746

7754

7755

7747

7746

7747

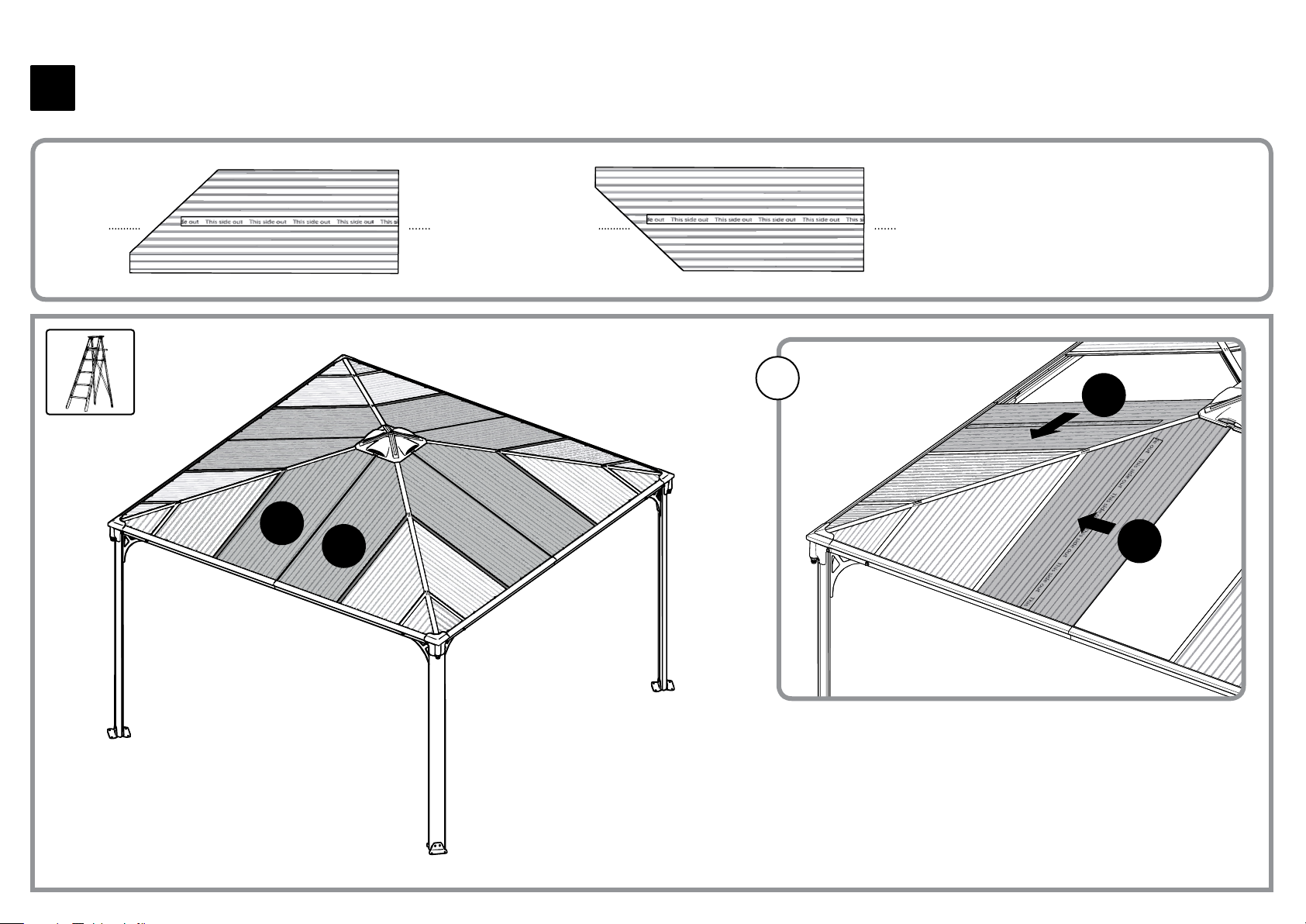

18

7752 7753

7753

7752

4 4

a

7752

7753

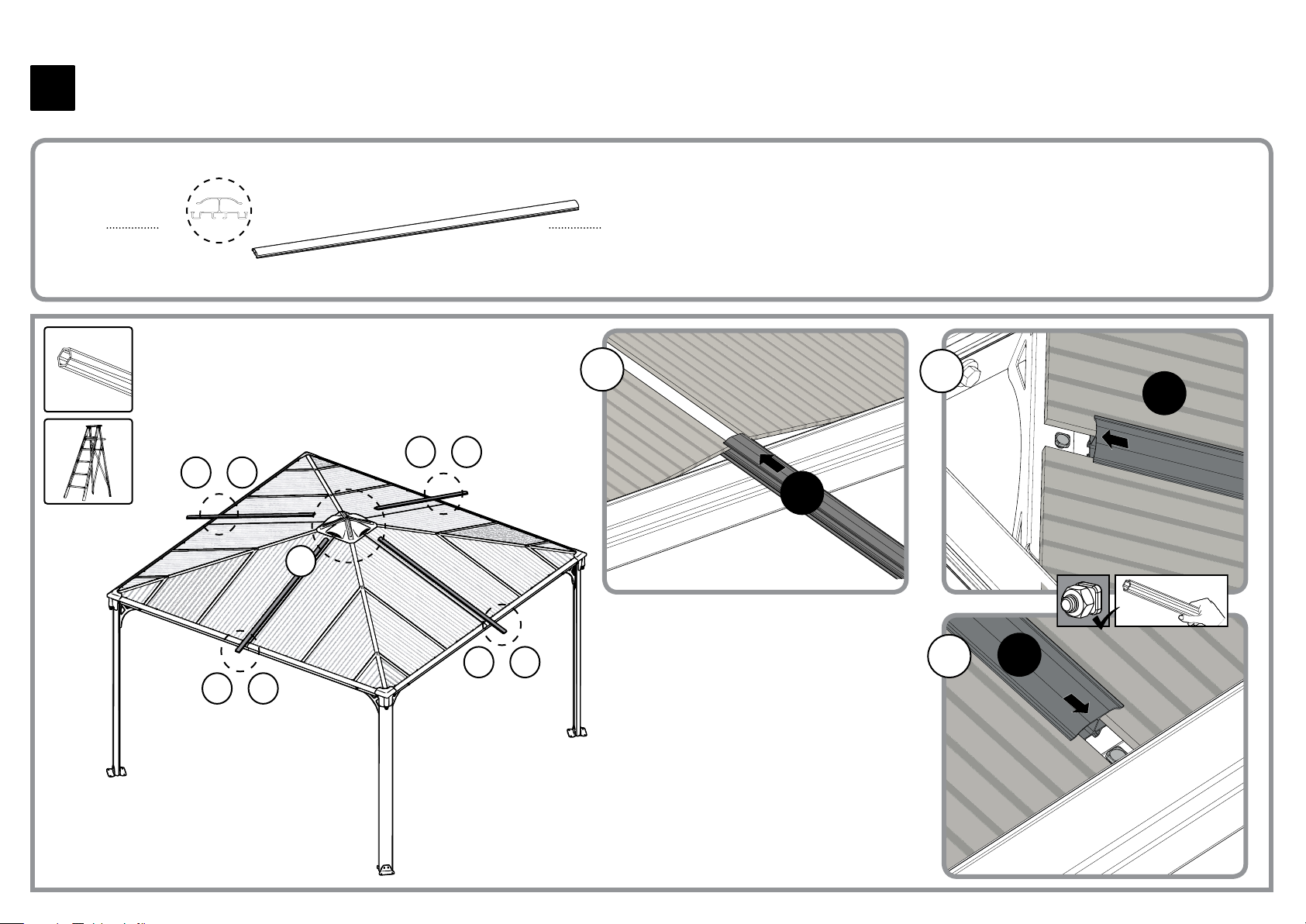

19

7745

a

a

4

a

+

a

+

c

c

7745

b

7745

b

+

a

+

c

c

c

7745

20

427

5mm

3/16”

40

421 7024

40 40

a

b

421

427

7024

21

13mm

10mm

25/64”

16

4010

16 16

4264000

a

4000

426

4010

a

a

a

a

22

5000 56

b

a

b

a

5000

5000

5000

5000

b

c

b

c

c

b

c

5000

5000

5000

5000

5000

5000

master_PALERMO_3.6_V1-4
