CS-MA95KE
Panasonic CS-MA95KE, CS-MA75KE, CU-MA185KE, CU-MA245KE, CS-MA125KE User Manual
...

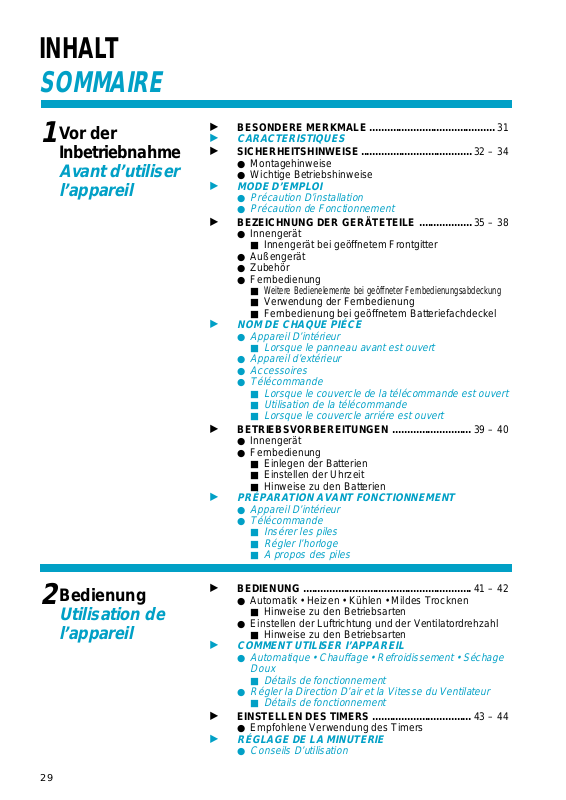

INHALT
SOMMAIRE
Vor der
1
Inbetriebnahme
Avant d’utiliser
l’appareil
: BESONDERE MERKMALE ........................................... 31
:
CARACTERISTIQUES
: SICHERHEITSHINWEISE...................................... 32 – 34
● Montagehinweise
● Wichtige Betriebshinweise
:
MODE D’EMPLOI
●
Précaution D’installation
●
Précaution de Fonctionnement
: BEZEICHNUNG DER GERÄTETEILE .................. 35 – 38
● Innengerät
■ Innengerät bei geöffnetem Frontgitter
● Außengerät
● Zubehör
● Fernbedienung
■
Weitere Bedienelemente bei geöffneter Fernbedienungsabdeckung
■ Verwendung der Fernbedienung
■ Fernbedienung bei geöffnetem Batteriefachdeckel
:
NOM DE CHAQUE PIÉCE
●
Appareil D’intérieur
■
Lorsque le panneau avant est ouvert
●
Appareil d’extérieur
●
Accessoires
●
Télécommande
■
Lorsque le couvercle de la télécommande est ouvert
■
Utilisation de la télécommande
■
Lorsque le couvercle arriére est ouvert
: BETRIEBSVORBEREITUNGEN ........................... 39 – 40
● Innengerät
● Fernbedienung
■ Einlegen der Batterien
■ Einstellen der Uhrzeit
■ Hinweise zu den Batterien
:
PRÉPARATION AVANT FONCTIONNEMENT
●
Appareil D’intérieur
●
Télécommande
■
Insérer les piles
■
Régler I’horloge
■
A propos des piles
Bedienung
2
Utilisation de
l’appareil
29
: BEDIENUNG .......................................................... 41 – 42
● Automatik • Heizen • Kühlen • Mildes Trocknen
■ Hinweise zu den Betriebsarten
● Einstellen der Luftrichtung und der Ventilatordrehzahl
■ Hinweise zu den Betriebsarten
:
COMMENT UTILISER I’APPAREIL
●
Automatique • Chauffage • Refroidissement • Séchage
Doux
■
Détails de fonctionnement
●
Régler la Direction D’air et la Vitesse du Ventilateur
■
Détails de fonctionnement
: EINSTELLEN DES TIMERS .................................. 43 – 44
● Empfohlene Verwendung des Timers
:
RÉGLAGE DE LA MINUTERIE
●
Conseils D’utilisation
: KOMFORTBETRIEB.............................................. 45 – 46
● Schlafmodus
■ Hinweise zum Nachtbetrieb
● Spar- und Turbobetrieb
■ Hinweise zu den Betriebsarten
:
FONCTIONS PRATIQUES
●
Mode Sommeil
■
Détails de fonctionnement
●
Mode Economie Ou En Puissance
■
Détails de fonctionnement
FRANÇAIS
DEUTSCH
W eitere
3
Hinweise
Si nécessaire
: PFLEGE UND WARTUNG..................................... 47 – 50
● Reinigen des Innengeräts und der Fernbedienung
● Reinigen der Grobstaubfilter
● Reinigen des Frontgitters
■ Abnehmen des Frontgitters
■ Anbringen des Frontgitters
■ Reinigen des Frontgitters
● Auswechseln der Feinfilter
■ Entnehmen der Feinfilter
■ Wiedereinsetzen der Feinfilter
● Kontrollen vor Beginn der Kühlsaison
● Längere Nichtbenutzung des Klimageräts
● Empfohlene Inspektionen
:
SOIN ET ENTRETIEN
●
Nettoyer L’appareil d’interieur et la Télécommande
●
Nettoyer les Filtres à Air
●
Nettoyer le Panneau Avant
■
Retirer le panneau avant
■
Fixer le panneau avant
■
Nettoyer le panneau avant
●
Remplacer les Filtres Purificateurs D’air
■
Retirer les filtres purificateurs d’air
■
Réinstaller les filtres purificateurs d’air
●
Inspection Avant Terme
●
Lorsque le Climatisateur N’est pas Utilisé pendant Une
Période Prolongée
●
Inspection Recommandée
: STÖRUNGSSUCHE............................................... 51 – 52
● Normaler Betrieb
● Betriebsstörungen
● Wenden Sie Sich direkt an Ihren Händler
:
RÉSOLUTION DE PROBLÈMES
●
Fonctionnement Ordinaire
●
Fonctionnement Anormal
●
Appelex Immédiatement un Dépanneur
: NÜTZLICHE HINWEISE.................................................53
:
INFORMATION UTILE
: TIPS ZU BETRIEB UND ENERGIEEINSPARUNG....... 54
:
ECONOMIES D’ENERGIE ET CONSEILS
D’UTILISATION
30
BESONDERE MERKMALE
CARACTERISTIQUES
● LEUCHTTASTE
Einfachere Bedienung im Dunkeln.
(Siehe Seite 37)
●
TOUCHE ILLUMINEEN
Pour faciliter l’utilisation dans la pènombre
(Voir page 37)
● AUTOMATIKBETRIEB
Ermittelt stündlich die Raumtemperatur zur
Einstellung der optimalen Betriebsart.
(Siehe Seite 41)
●
FONCTIONNEMENT AUTOMATIQUE
Détecte la temperature de l’air absorbé toutes
les heures pour sélectionner le mode optimal.
(Voir page 41)
● NACHTBETRIEB
Verhindert, daß der Raum zu warm oder zu kalt
wird, während Sie schlafen.
(Siehe Seite 45)
●
MODE DE FONCTIONNEMENT SOMMEIL
Evite que la pièce ne devienne trop chaude ou
trop froide pendant votre sommeil.
(Voir page 45)
● SPARBETRIEB
Verringert die Stromaufnahme.
(Siehe Seite 46)
●
MODE ECONOMIQUE
Pour réduire la consommation de courant.
(Voir page 46)
● TURBOBETRIEB
Sorgt für ein schnelles Erreichen der
gewünschten Raumtemperatur.
(Siehe Seite 46)
●
MODE DE FONCTIONNEMENT EN
PUISSANCE
Atteind rapidement la température de pièce
désirée.
(Voir page 46)
● ABNEHMBARES FRONTGITTER
Zum schnellen und einfachen Reinigen
(waschbar).
(Siehe Seite 48)
●
PANNEAU AVANT AMOVIBLE
Pour un nettoyage simple et rapide (lavable).
(Voir page 48)
● CATECHIN-FEINFILTER
Dieser Luftfilter scheidet in der Raumluft
enthaltenen Staub, Tabakrauch und kleinste
Partikel ab. Darüber hinaus unterbindet er das
Wachstum von Krankheitserregern, die im Filter
abgeschieden werden.
(Siehe Seite 49)
●
FILTRE CATECHIN PURIFICATEUR D'AIR
C'est un filtre qui peut retenir la poussiëre, la
fumèe de cigarettes etles petites particules.
(Voir page 49)
● DESODORIERENDER FILTER
Dieser Luftfilter entfernt unangenehme Gerüche
und desodoriert die Raumluft.
●
FILTRE DÈSODORISANT
Il est utlispour supprimer les mauvaises odeurs
et dèsodoriser l'air de la piëce.
● AUTOMATISCHER WIEDERANLAUF
Sorgt dafür, daß das Gerät nach einem
Stromausfall wieder in Betrieb geht.
●
CONTRÔLE DE REMISE EN MARCHE
AUTOMATIQUE
Remet automatiquement en marche l’appareil
après une panne de courant.
Wir danken Ihnen für den Kauf unseres
Panasonic-Raumklimageräts.
Nous vous remercions d’avoir choisi un
climatiseur Panasonic.
Remarque:
Avant d’utiliser votre climatiseur, lisez
attentivement ces instructions d’utilisation et
conservez-les afin de pouvoir les consulter
ultérieurement.
Hinweis:
Bevor Sie Ihr Klimagerät in Betrieb nehmen,
sollten Sie diese Betriebsanleitung
aufmerksam durchlesen und für den späteren
Bedarf aufbewahren.
(Siehe Seite 49)
(Voir page 49)
(Siehe Seite 53)
(Voir page 53)
31
SICHERHEITSHINWEISE
OFF
MODE D’EMPLOI
Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch!
Avant la mise en marche, veuillez lire attentivement le Mode d’emploi qui suit.
Eine unsachgemäße Bedienung infolge Mißachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen
führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.
Pour éviter toute blessure et endommagement de votre habitation, les instructions ci-dessous sont à suivre.
■ Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:
Une utilisation incorrecte résultant du non respect des instructions qui suivent peut entraîner des blessures ou des dégâts
dont la gravité vous est signalée comme suit:
FRANÇAIS
DEUTSCH
! Vorsicht /
Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung
zu schweren Verletzungen oder gar zum Tod führen kann.
Ce signe indique le danger de mort ou de blessures sérieuses.
■ Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Les instructions à suivre sont classees par les symboles suivants:
Dieses Symbol auf weißem Grund weist darauf hin, daß
eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
● Montagehinweise /
■ Das Gerät darf nicht von Ihnen selbst installiert, deinstalliert oder an anderer Stelle installiert werden.
Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen,
daß Einrasten aus dem Gerät tropft.
■
N’installez pas, ne déplacez pas et ne réinstallez pas l’appareil vous-même.
Une installation incorrecte peut causer fuites, électrocution ou feu.Veuillez activer un vendeur agréé ou un
spécialiste pour le travail d’installation.
Ce symbole (avec un fond blanc)
indique une action interdite.
Avertissement
Précautions D’installation
! Vorsicht /
! Achtung /
Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung
zu Verletzungen oder zu Beschädigungen führen kann.
Ce signe indique un risque de dégâts matériels.
Diese Symbole auf schwarzem Grund weisen darauf hin,
daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN.
Ces symboles (avec un fond noir)
indiquent une action qui est nécessaire.
Attention
Avertissement
! Achtung /
■ Das Raumklimagerät muß geerdet werden.
Ce climatiseur doit être branché à une prise
de terre.
Eine unsachgemäße Erdung kann
elektrische Schläge zur Folge haben.
Une prise de terre inappropriée peut
causer une électrocution.
■ Das Gerät darf nicht an Orten installiert werden, wo
brennbare Gase entweichen können.
Ne pas installer l’appareil dans un endroit où il peut
y avoir des fuites de gaz toxiques.
Wenn sich in direkter Nähe des Klimageräts
brennbare Gase ansammeln, könnten
diese durch das Gerät entzündet werden.
Des fuites de gaz près de l’appareil
peuvent provoquer des feux.
Attention
■ Die Kondensatleitung muß korrekt
angeschlossen sein.
Vous assurer que la tuyauterie est connectée
correctement.
Bei unsachgemäß angeschlossener
Kondensatleitung kann
Kondenswasser austreten.
Sinon, de l’eau fuira.
32
● Wichtige Betriebshinweise /
! Vorsicht /
Dieses Symbol warnt vor schweren
Verletzungen mit eventueller Todesfolge.
Ce signe indique le danger de mort
ou de blessures sérieuses.
Benutzen Sie keinen
Mehrfachstecker.
N’utilisez pas de prises multiples.
Versuchen Sie nicht, das
Klimagerät selbst zu reparieren.
N’effectuez aucune réparation
vous-même.
Avertissement
Précautions de Fonctionnement
Das Klimagerät darf nicht
durch Einstecken und
Herausziehen des Steckers
ein- bzw. ausgeschaltet
werden.
Ne branchez pas la fiche pour
mettre en marche le
climatiseur.
Ne branchez pas la fiche pour
arrêter le climatiseur.
Den Stecker richtig in die
Steckdose stecken.
Branchez-la correctement.
Das Klimagerät darf nicht mit
nassen oder feuchten Händen
bedient werden.
N’effectuez pas ces opérations
avec les mains mouillées.
Es darf nur das vorgeschriebene
Netzkabel verwendet werden.
Utilisez le cordon d’alimentation
spécifié.
Das Netzkabel darf nicht
beschädigt oder verändert
werden.
N’endommagez pas et ne
modifiez pas le cordon
d’alimentation.
OFF
Bei Störungen (z. B. verbrannter Geruch) ist das
Klimagerät auszuschalten und der Netzstecker zu ziehen.
Si une situation anormale (odeur de brûlé, etc.) se produit,
arrêtez le climatiseur et débranchez le cordon
d’alimentation.
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
Versuchen Sie nicht, den Finger oder andere
Gegenstände in die Geräte zu stecken.
N’introduisez pas les doigts ni d’autres objets dans les
appareils interne et externe.
Halten Sie sich nicht zu lange in der kalten
Zuluftströmung auf.
Ne vous exposez pas directement au souffle
d’air froid pendant une longue durée.
33
OFF
Unterbrechen Sie die Stromversorgung, wenn
das Gerät längere Zeit nicht benutzt wird.
Coupez l’alimentation si le climatiseur ne va
pas être utilisé pendant une longue période.
Ziehen Sie den Stecker nicht am Netzkabel heraus.
Ne débranchez pas la prise en tirant sur le cordon
d’alimentation.
Zum Reinigen des Klimageräts ist das
Gerät auszuschalten te reinigen.
Mettez le climatiseur hors tension avant de
le nettoyer.
Das Klimagerät darf nicht mit Wasser
gereinigt werden.
Ne lavez pas l’appareil avec de l’eau.
Das Klimagerät darf nicht zweckentfremdet werden, etwa
zum Frischhalten von Lebensmitteln.
N’utilisez pas le climatiseur à d’autres fins, par exemple
pour la conservation.
! Achtung /
Dieses Symbol warnt vor
Verletzungen.
Ce signe indique le danger
de blessure.
Attention
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
FRANÇAIS
DEUTSCH
Stellen Sie keine Verbrennungsgeräte im direkten
Zuluftstrom des Klimageräts auf.
Ne placez pas de combusteur dans le souffle d’air.
Lüften Sie den Raum regelmäßig.
Aérez la pièce régulièrement .
Legen Sie nichts auf das Außengerät, und setzen
Sie sich nicht auf das Gerät.
Ne pas s’asseoir ou placer quoi que ce soit sur
l’appareil d’extérieur.
Kontrollieren Sie gelegentlich, ob der Montagerahmen
unbeschädigt ist.
Vérifiez au terme d’une longue période d’utilisation si
le support de montage n’est pas endommagé.
34
BEZEICHNUNG DER GERÄTETEILE
NOM DE CHAQUE PIÈCE
● Innengerät /
Appareil D’intérieur
Frontgitter
Panneau avant
Manuelle Luftlenklamelle für
horizontale Zuluftrichtung
Volet de direction horizontale
de l’air (réglé manuellement)
Luftlenklamelle für vertikale
Zuluftrichtung
Volet de direction verticale de l’air
Anzeige für Sparbetrieb/Turbobetrieb
Economy (Sparbetrieb)Powerful (Turbobetrieb)- Orange
Grün
Indicateurs Economy/Powerful
Economy - Vert
Powerful - Surpuissance
Lufteinlaß
Volet de prise d’air
Luftauslaß
Volet de sortie d’air
POWER
ECONOMY
SLEEP
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
POWERFUL
TIMER
Netzkabel
Câble électrique d’arrivée du courant
Anfasser zum Öffnen des Frontgitters
Ouvreur du panneau
Signal-Empfangsteil
Récepteur du signal
Betriebs-LEDs
● POWER : Grün
(Betriebsanzeige)
● SLEEP : Orange
(Nachtbetrieb)
● TIMER : Orange
(Timerbetrieb)
Indicateurs de fonctionnement
●
(Electricité) : Vert
●
(Sommeil) :
●
(Minuterie) :
Surpuissance
Surpuissance
■ Innengerät bei geöffnetem Frontgitter
Lorsque le panneau avant est ouvert
Frontgitter
Panneau avant
Feinfilter
Filtres purificateurs d’air
Grobstaubfilter
Filtres à air
Funktionstaste für Betrieb
ohne Fernbedienung
Bouton de fonctionnement
automatique
TIMER
POWER
SLEEP
ECONOMY
POWERFUL
Verriegelung für
Frontgitter
Onglet du panneau avant
35
● Außengerät /
CU-MA185KE
Luftansaugöffnungen
Prise d’air Volets
(Seite)
(Côté)
Luftauslaß
Volet de sortie d’air
Appareil D’e xtérieur
(Rückseite)
(Arrière)
Anschlußkasten
Borne de sol
(couvercle interne)
Rohrleitungen
Tuyauterie
Kondensatleitung
Tuyau
d’évacuation
Anschlußkabel
Câble de
raccordement
●
Zubehör /
Fernbedienungshalter
Support de la télécommande
Accessoires
COOL
POWERFUL
Fernbedienung
Télécommande
OFF/ON
AUTO
TEMP
FRANÇAIS
DEUTSCH
CU-MA195KE
CU-MA245KE
Mehrsprachiger Aufkleber für
Fernbedienung
Télécommande reflecteur d’indication
Zwei R03-Trockenbatterien oder
gleichwertige Batterien
Deux piles sèches R03 ou équivalent
Feinfilter
(Catechin-Feinfilter und
desodorierender Feinfilter)
Filtres Purificateurs D’Air
(Filtres Purificateurs D'Air A La
Catechine Et Filters Desodorisants)
36
● Fernbedienung /
Ein/Aus-Taste
(leuchttaste)
Touche d’ Arrêt/Mise en marche
(
touche illumineen
Taste für Turbobetrieb
Touche de commande du
mode Powerful
)
Télécommande
AUTO
COOL
TEMP
POWERFUL
OFF/ON
Anzeigefeld
Affichage du mode de fonctionnement
Sender
Transmetteur de signaux
Tasten zum Einstellen der
Raumtemperatur
(leuchttaste)
Touche de réglage de la
température de la pièce
(
touche illumineen
)
■ Weitere Bedienelemente bei geöffneter Fernbedienungsabdeckung
Lorsque le couvercle de la télécommande est ouvert
Anzeigefeld
Affichage du mode de fonctionnement
Betriebsarten-Wahltaste
Touche de sélection du mode de fonctionnement
Taste zum Einstellen der Ventilatordrehzahl
Touche de sélection de la vitesse du
ventilateur
Taste zum manuellen Einstellen der
Zuluftrichtung
Touche de sélection manuelle de la
direction de l’air
Zeit- bzw. Timereinstelltasten
Touche de l’horloge
Taste für Nachtbetrieb
Touche du mode Sommeil
OFF
SLEEP
ON
AM PM
3
CANCEL
SWING
AUTO
AM PM
2
AUTO FAN
AIR
1
ON OFF
SET
HEAT
COOL
AUTO
AIR SWING
MANUAL
TIMER
HI
AUTO
LO
DRY
MODE
ECONOMY
FAN SPEED
Taste zum Einstellen der Uhrzeit
Touche de réglage de l’heure
CLOCK
Taste für Sparbetrieb
Touche de commande du mode
Economy
Taste für Lamellenschwenkbetrieb
Touche de sélection automatique de
la direction de l’air
Programmiertaste für Ausschaltfunktion
Touche de fonctionnement en puissance
Timer-Löschtaste
Touche de désactivation de la minuterie
37
Programmiertaste für Einschaltfunktion
Touche de mise en marche de la minuterie
Timer-Programmiertaste
Touche de réglage de la minuterie
Loading...
