Projektor
M403W/M363W/M323W/
M403X/M363X/M323X/M283X/
M353WS/M303WS/M333XS/
M403H/M323H
Podręcznik użytkownika
Produkty M403W, M303WS i M323H nie są rozpowszechniane na terenie Ameryki
Północnej.
Model nr
NP-M403W, NP-M363W, NP-M323W, NP-M403X, NP-M363X, NP-M323X, NP-
M283X, NP-M353WS, NP-M303WS, NP-M333XS, NP-M403H, NP-M323H
Ver.1 6/15
•DLP jest znakiem towarowym firmyTexas Instruments
•Apple, Mac, Mac OS i MacBook są znakami towarowymi firmy Apple Inc. zarejestrowanymi w Stanach Zjednoczonych i innych krajach.
•App Store jest znakiem usługowym firmy Apple Inc.
•iOSjestznakiemtowarowymlubzastrzeżonymznakiemtowarowymfirmyCiscowStanachZjednoczonychiinnychkrajach, który jest używany na mocy licencji.
•Microsoft,Windows,WindowsVista,InternetExplorer,.NETFrameworkiPowerPointsązastrzeżonymiznakamitowarowymi lub znakami towarowymi firmy Microsoft w Stanach Zjednoczonych i/lub innych krajach.
•Intel i Intel Core to znaki towarowe firmy Intel Corporation w Stanach Zjednoczonych i/lub innych krajach.
•MicroSaver to zastrzeżony znak towarowy firmy Kensington Computer Products Group, oddziału firmy ACCO Brands.
•W aplikacjiVirtual RemoteTool wykorzystano bibliotekęWinI2C/DDC, © Nicomsoft Ltd.
•Pojęcia HDMI i HDMI-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.
•Trademark PJLink to znak towarowy stosowany do praw o znakach towarowych w Japonii, Stanach Zjednoczonych oraz w innych krajach i obszarach.
•Wi-Fi®,Wi-Fi Alliance® iWi-Fi Protected Access (WPA,WPA2)® to zastrzeżone znaki towarowe stowarzyszeniaWi-Fi Alliance.
•Blu-ray to znak towarowy stowarzyszenia Blu-ray Disc Association.
•CRESTONiROOMVIEWtoznakitowarowefirmyCrestronElectronics,Inc.zastrzeżonewStanachZjednoczonychi/lubinnych krajach.
•Ethernet jest zarejestrowanym znakiem towarowym lub znakiem towarowym Fuji Xerox Co., Ltd.
•Google Play i Android są znakami towarowymi firmy Google Inc.
•Wszelkie inne nazwy produktów lub loga firm wymienione w niniejszej instrukcji obsługi mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich właścicieli.
•Licencje GPL/LGPL na oprogramowanie
Ten produkt zawiera oprogramowanie objęte licencją GPL (ang. General Public License) GNU, LGPL (ang. Lesser General Public License) GNU oraz innymi licencjami.
Dalszeinformacjedotycząceróżnychaplikacjizawieraplik„readme.pdf”wfolderze„aboutGPL&LGPL”nadostarczonejpłycie CD-ROM.
UWAGI
(1)Nie wolno przedrukowywać całej niniejszej instrukcji obsługi lub jej części bez uzyskania pozwolenia.
(2)Zawartość tej instrukcji obsługi może ulec zmianie bez powiadomienia.
(3)Niniejsząinstrukcjęobsługiprzygotowanoznajwyższąstarannością,leczwrazieodnalezieniajakichkolwiekwątpliwych informacji, błędów lub braków prosimy o kontakt.
(4)Pomimo artykułu (3) firma NEC nie będzie odpowiadać za roszczenia związane z utratą zysków oraz innymi kwestiami wynikającymi z używania projektora.
Przestrogi dotyczące bezpieczeństwa
Środki ostrożności
Przed użyciem projektora firmy NEC należy dokładnie przeczytać tę instrukcję i zachować ją w dostępnym miejscu do przyszłego wykorzystania.
PRZESTROGA
Aby wyłączyć zasilanie, należy odłączyć wtyczkę z gniazda zasilania sieciowego.
Gniazdo zasilania sieciowego powinno się znajdować jak najbliżej urządzenia i musi być łatwo dostępne.
PRZESTROGA
NIEWOLNO OTWIERAĆ OBUDOWY, ABY NIE DOSZŁO DO PORAŻENIA PRĄDEM ELEKTRYCZNYM. WEWNĄTRZ URZĄDZENIA ZNAJDUJĄ SIĘ ELEMENTY DZIAŁAJĄCE PODWYSOKIM NAPIĘCIEM. WSZELKIE PRACE SERWISOWE MOŻEWYKONYWAĆ JEDYNIEWYKWALIFIKOWANY PERSONEL.
Ten symbol ostrzega użytkownika, że nieizolowane elementy wewnątrz urządzenia znajdują się pod tak dużym napięciem, że może ono spowodować porażenie prądem elektrycznym. Bezpośredni kontakt z dowolnym elementem wewnątrz obudowy jest niebezpieczny.
Ten symbol ostrzega użytkownika, że istotne informacje dotyczące pracy i obsługi urządzenia znajdują się w załączonej dokumentacji.
Należy się z nimi szczegółowo zapoznać w celu uniknięcia problemów.
OSTRZEŻENIE: ABY UNIKNĄĆ POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY WYSTAWIAĆ MONITORA NA DESZCZ ANI NA DZIAŁANIEWILGOCI.
NIEWOLNO UŻYWAĆ PRZEDŁUŻACZY ANI PODŁĄCZAĆWTYCZKI URZĄDZENIA DO GNIAZDA, DO KTÓREGO NIE PASUJĄ WSZYSTKIEWTYKI.
Utylizacja zużytego produktu
Przepisy unijne wprowadzone w każdym państwie członkowskim Unii Europejskiej wymagają, aby zużyte urządzenia elektryczne i elektroniczne, opatrzone znakiem umieszczonym z lewej strony, były utylizowane oddzielnieodzwykłychodpadówgospodarczych.Dotyczytoprojektoróworazakcesoriówelektrycznychilamp. Przy utylizacji takich produktów należy postępować zgodnie z wytycznymi lokalnych urzędów i/lub zapytać o sposób postępowania w sklepie, gdzie nabyto produkt.
Po zebraniu zużytych produktów zostają one w odpowiedni sposób ponownie wykorzystane i poddane recyklingowi.Takie postępowanie pozwala naszej firmie ograniczyć ilość odpadów oraz ograniczyć do minimum negatywny wpływ na środowisko i zdrowie ludzkie związany na przykład z rtęcią zawartą w lampie.
WyżejwymienioneoznaczenieproduktówelektrycznychielektronicznychodnosisiętylkodoaktualnychPaństw Członkowskich Unii Europejskiej.
Dotyczy UE: Przekreślony pojemnik na odpady oznacza, że zużytych baterii nie należy wyrzucać do pojemników z odpadami domowymi! Istnieje oddzielny system zbiórki zużytych baterii, który zapewnia ich prawidłowe przetwarzanie i odzysk zgodnie z obowiązującym prawem.
Zgodnie z dyrektywą UE 2006/66/WE bateria nie może być utylizowana niezgodnie z procedurami. Baterię należy przekazać do odpowiednich służb lokalnych.
i
Ważne informacje
Ważne zalecenia dotyczące bezpieczeństwa
Teinstrukcjedotyczącebezpieczeństwamajązapewnićdługiokreseksploatacjiprojektoraorazzapobiegaćporażeniuprądem i pożarowi. Należy je dokładnie przeczytać i przestrzegać wszystkich ostrzeżeń.
Instalacja
•Projektora nie wolno instalować w następujących warunkach:
-Na zewnątrz
-na niestabilnym wózku, podstawce lub stole;
-w pobliżu wody, wanny i wilgotnych pomieszczeń;
-w miejscach narażonych na bezpośrednie działanie światła słonecznego, w pobliżu grzejników i urządzeń emitujących ciepło;
-w środowisku pełnym dymu, kurzu lub pary;
-na arkuszach papieru, szmatkach, dywanach i kocach.
•Nie należy montować i przechowywać projektora w następujących okolicznościach. Nieprzestrzeganie powyższego zalecenia może spowodować usterkę.
-W zasięgu silnego pola magnetycznego
-W środowisku gazów korozyjnych
•W razie instalacji projektora pod sufitem:
-Nie wolno próbować własnoręcznie instalować projektora.
-Aby zapewnić prawidłowe działanie i zmniejszyć ryzyko obrażeń ciała, projektor muszą zainstalować wykwalifikowani technicy.
-Ponadtosufitmusibyćwystarczającowytrzymały,abymócpodwiesićprojektor,acałainstalacjamusispełniaćwymagania lokalnych przepisów budowlanych.
-W celu uzyskania dalszych informacji należy się skontaktować ze sprzedawcą.
OSTRZEŻENIE
•Dozakrywaniaobiektywuprzywłączonymprojektorzeniewolnoużywaćinnychprzedmiotówniżprzesuwanaosłona obiektywu.
W przeciwnym razie może dojść do ekstremalnego rozgrzania takiego przedmiotu, a nawet pożaru lub uszkodzeń spowodowanych ciepłem emitowanym przez źródło światła.
•Nie należy zakrywać obiektywu osłoną ani innym przedmiotem w czasie, gdy projektor jest włączony.Takie postępowanie może doprowadzić do stopienia osłony na skutek ciepła emitowanego przez lampę.
•Bezpośrednio przed obiektywem projektora nie wolno umieszczać żadnych przedmiotów wrażliwych na ciepło.Takie postępowanie może doprowadzić do stopienia takiego przedmiotu spowodowanego działaniem ciepła lampy.
•Nie rozpylać łatwopalnego gazu w celu usunięcia pyłu i zabrudzeń nagromadzonych na obiektywie. Może to spowodować pożar.
Umieść projektor w pozycji poziomej.
Kątnachyleniaprojektoraniepowinienprzekraczać10stopni,aprojektorniepowinienbyćinstalowanywmiejscuinnymniż biurko lub sufit, w przeciwnym wypadku żywotność lampy może skrócić się radykalnie.
10˚
ii
Ważne informacje
Środki ostrożności dotyczące pożaru i porażenia prądem elektrycznym
•Aby zapobiec nagromadzeniu się ciepła wewnątrz projektora, należy zadbać o wystarczającą wentylację oraz o to, by odpowietrzniki nie były niczym zasłonięte. Należy pozostawić co najmniej 10 cm (4 cale) przestrzeni między projektorem i ścianami.
•Nie wolno próbować dotykać otworów wylotowych po prawej stronie z przodu urządzenia (patrząc od przodu), ponieważ dochodzi do jego rozgrzania po włączeniu i bezpośrednio po wyłączeniu projektora. Elementy projektora mogą się tymczasowo nagrzewać w przypadku wyłączenia projektora za pomocą przycisku ZASILANIA lub odłączenia zasilania sieciowego podczas normalnej pracy projektora.
Podczas podnoszenia projektora należy zachować ostrożność.
•Nie wolno pozwolić na wpadanie ciał obcych (takich jak spinacze do papieru i skrawki papieru) do wnętrza projektora. Nie wolno próbować wyjmować przedmiotów, które wpadły do wnętrza projektora. Do wnętrza projektora nie wolno wkładać metalowych przedmiotów, takich jak drut czy śrubokręt. W razie dostania się jakiegokolwiek przedmiotu do wnętrzaprojektoranależynatychmiastodłączyćgoodzasilaniaizlecićusunięcietakiegoprzedmiotuwykwalifikowanemu pracownikowi serwisu.
•Na górnej powierzchni projektora nie wolno kłaść żadnych przedmiotów.
•Nie wolno dotykać wtyczki przewodu zasilającego podczas burzy z piorunami. Może to spowodować pożar lub porażenie prądem.
•Projektorjestprzeznaczonydopracyzzasilaniem100–240Vprąduzmiennegooczęstotliwości50/60Hz.Przedpierwszym uruchomieniem projektora należy się upewnić, że używane źródło zasilania ma odpowiednie parametry.
•Nie wolno patrzeć w obiektyw przy włączonym projektorze. Może to spowodować poważne uszkodzenie wzroku.
•Wszystkie przedmioty takie, jak szkło powiększające, należy utrzymywać z dala od toru promieni świetlnych projektora. Światłoemitowaneprzezobiektywjestintensywneiwzwiązkuztymkażdynietypowyprzedmiot,którymożeprzekierować światło wychodzące z soczewki, może również powodować nieprzewidywalne skutki, takie jak pożar lub uszkodzenie wzroku.
•Z przodu odpowietrzników wylotowych projektora nie wolno umieszczać żadnych przedmiotów wrażliwych na ciepło. Może to spowodować stopienie przedmiotu lub poparzenie rąk ciepłem emitowanym z wylotowego odpowietrznika.
•Nie pryskać wodą na projektor. Może to spowodować pożar lub porażenie prądem. Jeśli projektor się zamoczy, należy go wyłączyć, odłączyć kabel zasilający i zlecić jego sprawdzenie wykwalifikowanemu pracownikowi serwisu.
•Kabel zasilający należy traktować z zachowaniem szczególnej ostrożności. Uszkodzony lub wystrzępiony kabel zasilający może być przyczyną porażenia prądem elektrycznym lub pożaru.
- Nie wolno używać innych kabli zasilających poza dostarczanym z projektorem. - Nie wolno nadmiernie zginać i szarpać kabla zasilającego.
- Kabla zasilającego nie wolno umieszczać pod projektorem oraz innymi ciężkimi przedmiotami. - Kabla zasilającego nie wolno zakrywać miękkimi materiałami, takimi jak dywany.
- Nie wolno rozgrzewać kabla zasilającego.
- Wtyczki kabla zasilającego nie wolno dotykać mokrymi rękami.
•Wnastępującychsytuacjachprojektornależywyłączyć,odłączyćkabelzasilającyizlecićjegosprawdzeniewykwalifikowanemu pracownikowi serwisu:
- Kabel zasilający lub jego wtyczka są uszkodzone lub przetarte.
- Doszło do rozlania płynu na projektor lub był on narażony na działanie deszczu lub wody.
- Projektor nie działa w standardowy sposób przy przestrzeganiu wytycznych opisanych w tej instrukcji obsługi. - Doszło do upuszczenia projektora lub uszkodzenia obudowy.
- Wystąpiła znacząca zmiana w działaniu projektora, sygnalizująca konieczność dokonania przeglądu serwisowego.
•Przed przeniesieniem projektora należy odłączyć kabel zasilający oraz wszystkie inne kable.
•Przed umyciem obudowy lub wymianą lampy należy wyłączyć projektor i odłączyć kabel zasilający.
•Jeżeli projektor nie będzie używany przez dłuższy czas, należy go wyłączyć i odłączyć kabel zasilający.
•Podczas używania kabla sieci LAN (dotyczy wyłącznie modeli z portem RJ-45 LAN):
Ze względu na bezpieczeństwo nie wolno podłączać do złącza urządzeń peryferyjnych, których napięcie zasilania może być zbyt wysokie.
iii
Ważne informacje
PRZESTROGA
•Stopki pochylającej nie wolno używać do celów niezgodnych z przeznaczeniem. Nieprawidłowe użytkowanie, na przykład chwytanie za stopkę lub wieszanie projektora na ścianie przy użyciu stopki, może spowodować uszkodzenie urządzenia.

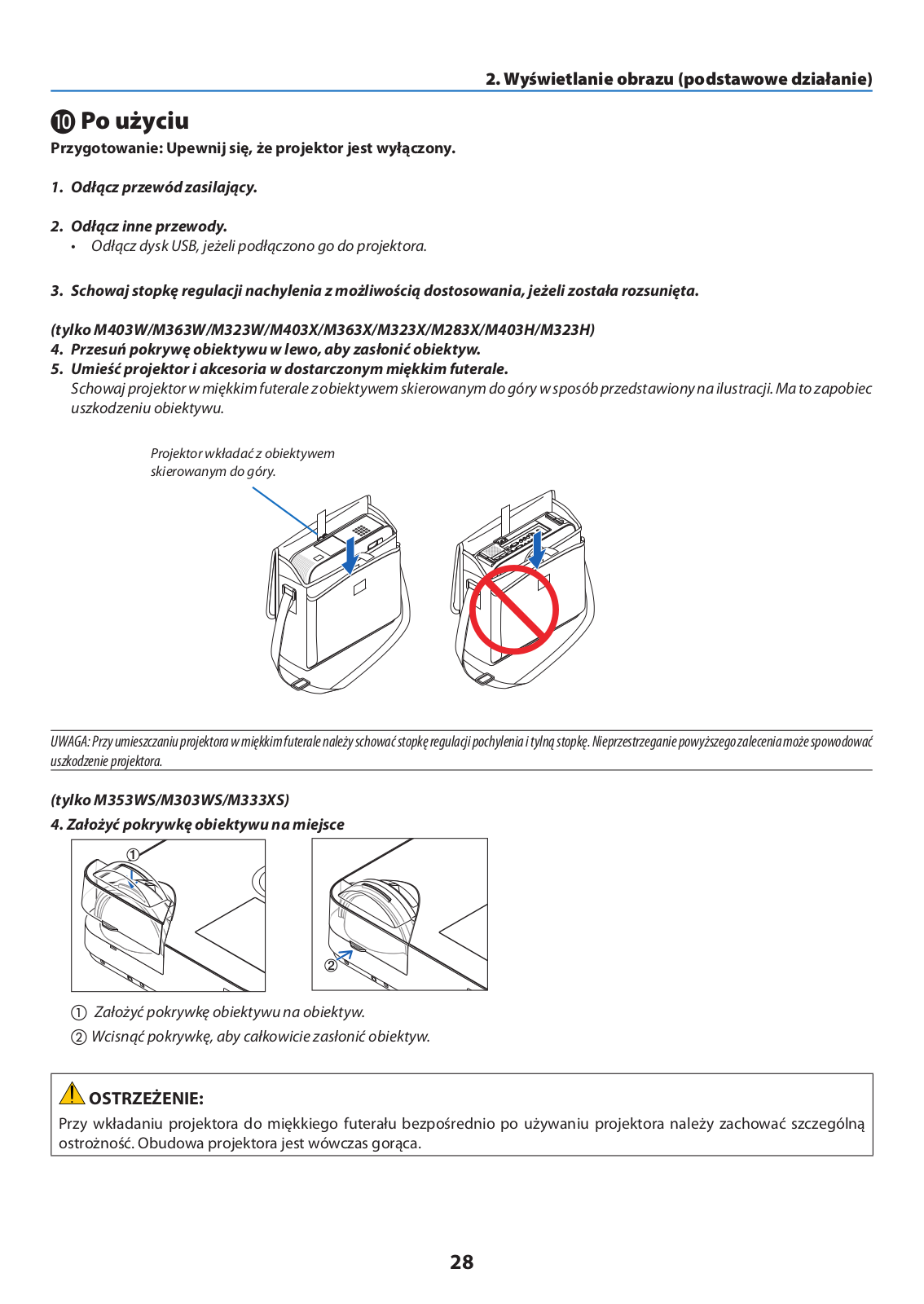

•Projektora nie wolno transportować w miękkim futerale (przy transporcie przez kuriera lub jako ładunek towarowy). Może dojść do uszkodzenia projektora wewnątrz miękkiego futerału.
•Wprzypadkuużywaniaprojektoraprzezkilkakolejnychdninależywybraćustawienie[WYSOKI]opcjiTrybwentylatora. (Z menu wybierz kolejno pozycje [USTAW.] →[OPCJE(1)] →[TRYBWENTYLATORA] →[WYSOKI]).
•Zasilania sieciowego nie wolno wyłączać przez 60 sekund po włączeniu lampy oraz kiedy wskaźnik POWER (Zasilanie) miga na niebiesko. Może to spowodować przedwczesne uszkodzenie lampy.
Środki ostrożności dotyczące pilota zdalnego sterowania
•Z pilotem zdalnego sterowania należy obchodzić się ostrożnie.
•W razie zamoczenia pilota zdalnego sterowania należy go natychmiast wytrzeć do sucha.
•Unikać nadmiernego ciepła i wilgoci.
•Baterii nie wolno podgrzewać, demontować oraz powodować zwarcia.
•Baterii nie wolno wyrzucać do ognia.
•Jeśli pilot zdalnego sterowania nie będzie używany przez długi czas, należy wyjąć z niego baterie.
•Upewnić się, czy prawidłowo ustawiono bieguny baterii (+/–).
•Nie wolno mieszać starych i nowych baterii lub baterii różnego typu.
•Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.
iv
Ważne informacje
Informacja dla mieszkańców Stanów Zjednoczonych
Lampa zastosowana w tym urządzeniu zawiera rtęć. Utylizować zgodnie z przepisami lokalnymi, stanowymi i krajowymi.
Wymiana lampy
•Ze względu na bezpieczeństwo i wydajność należy używać lampy wymienionej w specyfikacji.
•W celu wymiany lampy należy wykonać wszystkie instrukcje opisane na stronie 133.
•Lampęnależywymienićpoukazaniusięwiadomości[LAMPA OSIĄGNĘŁA KRESTRWAŁOŚCI. PROSZĘWYMIENIĆ LAMPĘ.]. Dalsze korzystanie z lampy po osiągnięciu jej kresu trwałości może spowodować pęknięcie żarówki, a kawałki szkła mogą zostaćrozsypanewewnątrzobudowylampy.Niewolnoichdotykać,ponieważodłamkiszkłamogąspowodowaćobrażenia ciała.
W takim przypadku należy skontaktować się ze sprzedawcą celem zlecenia wymiany lampy.
Charakterystyka lampy
Projektor jest wyposażony w lampę wyładowczą do celów specjalnych, która jest wykorzystywana jako źródło światła. Cechą charakterystyczną tej lampy jest fakt, że jej jasność stopniowo obniża się wraz z wiekiem. Ponadto wielokrotne włączanie i wyłączanie lampy zwiększa prawdopodobieństwo obniżenia jasności.
Rzeczywisty czas pracy lampy może być inny w zależności od rodzaju, warunków środowiskowych i sposobu używania lampy.
PRZESTROGA:
•NIEWOLNO DOTYKAĆ LAMPY bezpośrednio po jej użyciu. Jest ona wtedy niezwykle gorąca. Należy wyłączyć projektor i odłączyć kabel zasilający. Przed obsługą lampy należy odczekać przynajmniej jedną godzinę do jej ostygnięcia.
•Przywyjmowaniulampyzprojektorazamontowanegopodsufitowonależysięupewnić,żeniktniestoipodprojektorem. Jeżeli doszło do przepalenia lampy, mogą wypaść fragmenty szkła.
Informacje o trybie Duża wysokość
•Przyużywaniuprojektoranawysokościprzekraczającej1700metrów(5500stóp)należyustawićopcję[DUŻAWYSOKOŚĆ] parametru [TRYBWENTYLATORA].
Używanie projektora na wysokości 1700 metrów (5500 stóp) i wyższych bez ustawienia opcji [DUŻA WYSOKOŚĆ] może spowodować przegrzanie i wyłączenie projektora. W takiej sytuacji należy odczekać kilka minut i ponownie włączyć projektor.
•Używanie projektora na wysokości mniejszej niż 1700 metrów (5500 stóp) i ustawienie opcji [DUŻA WYSOKOŚĆ] może spowodowaćnadmierneschłodzenielampyimigotanieobrazu.Wtakichwarunkachnależywybraćopcję[AUTO]parametru [TRYBWENTYLATORA].
•Używanie projektora na wysokości 1700 metrów (5500 stóp) i większej może skrócić okres eksploatacji elementów optycznych urządzenia, takich jak lampa.
Informacje dotyczące praw autorskich do wyświetlanych obrazów:
Należypamiętać,żeużywanietegoprojektorawceluosiąganiazyskówlubprzyciąganiauwagipublicznościwtakichmiejscach, jak kawiarnie lub hotele, oraz stosowanie kompresji lub rozszerzania obrazu z wykorzystaniem funkcji podanych w dalszej części może zostać uznane za naruszenie praw autorskich, które są chronione międzynarodowymi przepisami.

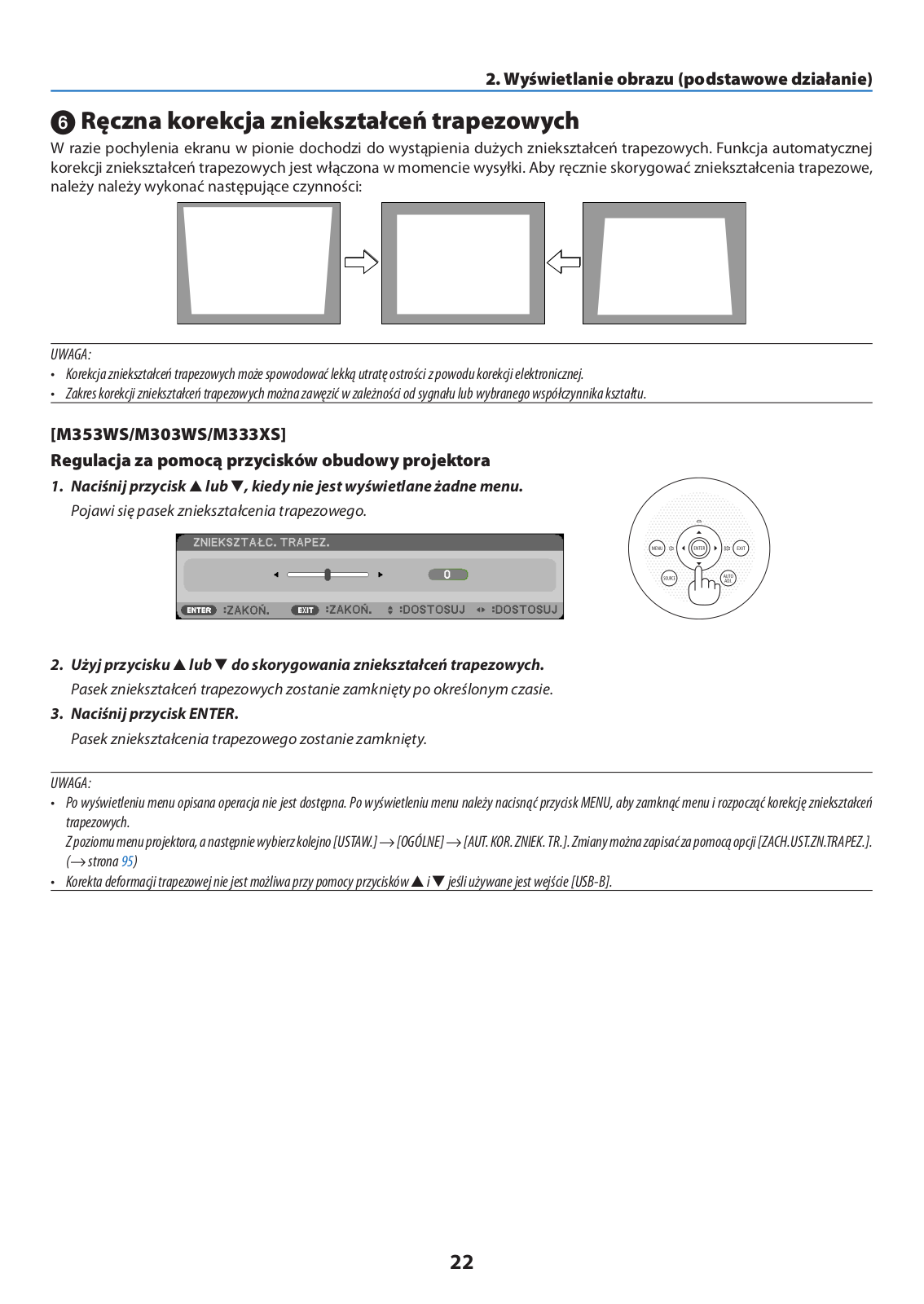

Funkcja [WSP. KSZTAŁTU OBRAZU], [ZNIEKSZTAŁC.TRAPEZ.], powiększanie oraz inne podobne funkcje.
Niniejszeurządzenieniejestprzeznaczonedoużytkowaniawbezpośrednimpoluwidzenianastanowiskachpracyzmonitorami. Aby uniknąć przeszkadzających odbić na stanowiskach pracy z monitorami, niniejsze urządzenie nie może być ustawione w bezpośrednim polu widzenia.
v
Ważne informacje
Funkcja zarządzania energią
Projektorposiadafunkcjezarządzaniaenergią.Abyzmniejszyćzużycieenergii,funkcjezarządzaniaenergią(1i2)sąustawione fabrycznie zgodnie z ilustracją poniżej. W celu obsługi projektora z urządzenia zewnętrznego, poprzez połączenie kablem LAN lub kablem szeregowym, należy skorzystać z ekranu menu, aby zmienić ustawienia dla 1 i 2.
1.TRYB GOTOWOŚCI (Ustawienie fabryczne: NORMALNY)
W celu obsługi projektora z urządzenia zewnętrznego, wybierz [GOTOWOŚĆ TRANSMISJI] dla [TRYB GOTOWOŚCI].
UWAGA:
•Gdyopcja[NORMALNY]jestwybranadla[TRYBGOTOWOŚCI],następującezłączaifunkcjeniebędądziałać: złączeMONITOROUT,złączeAUDIOOUT,portUSB-B,funkcjeLAN,funkcjaMailAlert,DDC/CI(VirtualRemoteTool)
2.AUTO. WYŁĄCZ. (Ustawienie fabryczne: 1 godz.)
W celu obsługi projektora z urządzenia zewnętrznego, wybierz [WYŁĄCZ.] dla [AUTO. WYŁĄCZ.].
UWAGA:
•Gdyopcja[1:00]jestwybranadla[AUTO.WYŁĄCZ.],możnaustawićbyprojektorwyłączyłsięautomatyczniepo60minutachjeśliniemasygnałuprzezwejścielubjeślinie zostaniewykonanażadnaczynność.

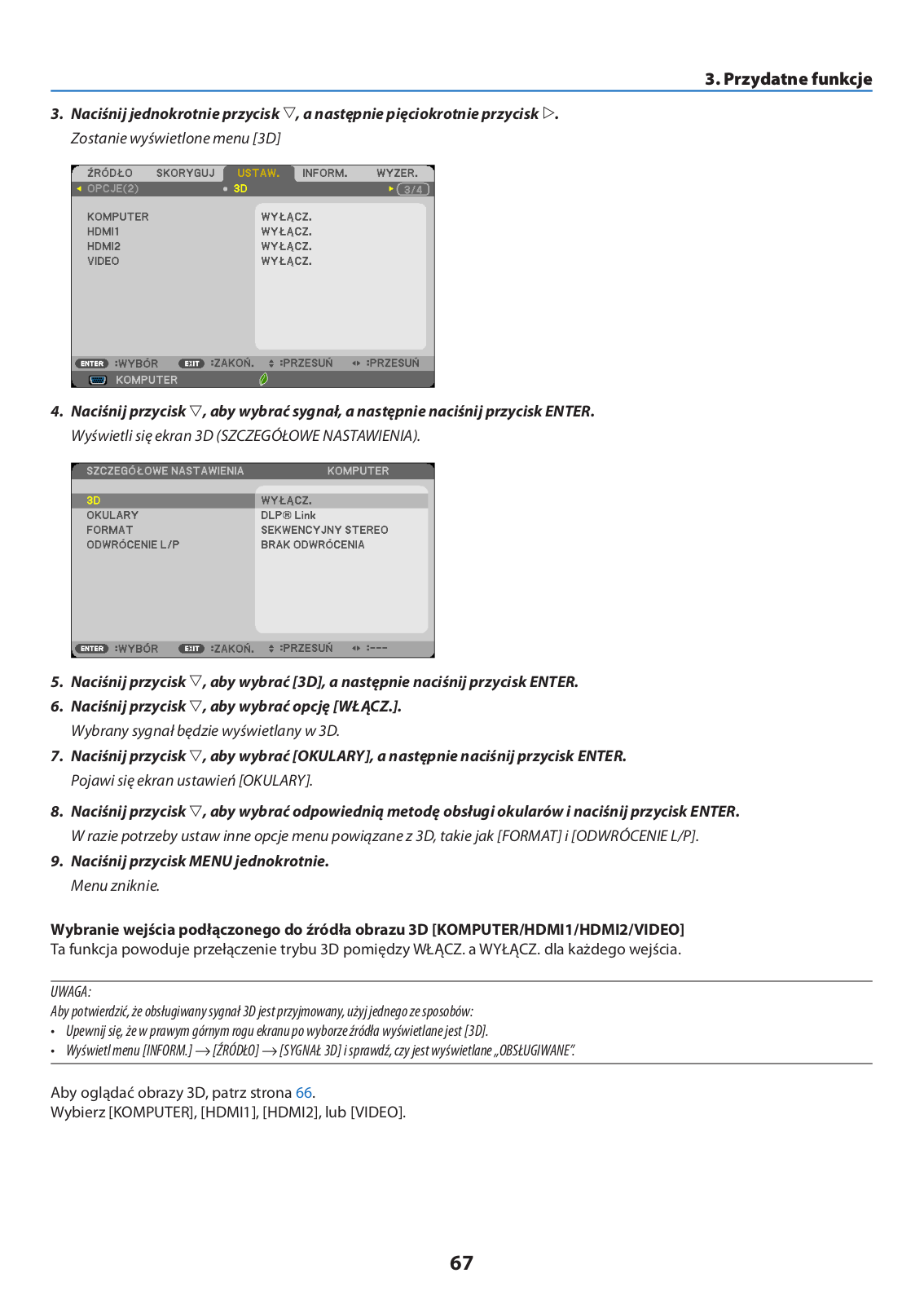

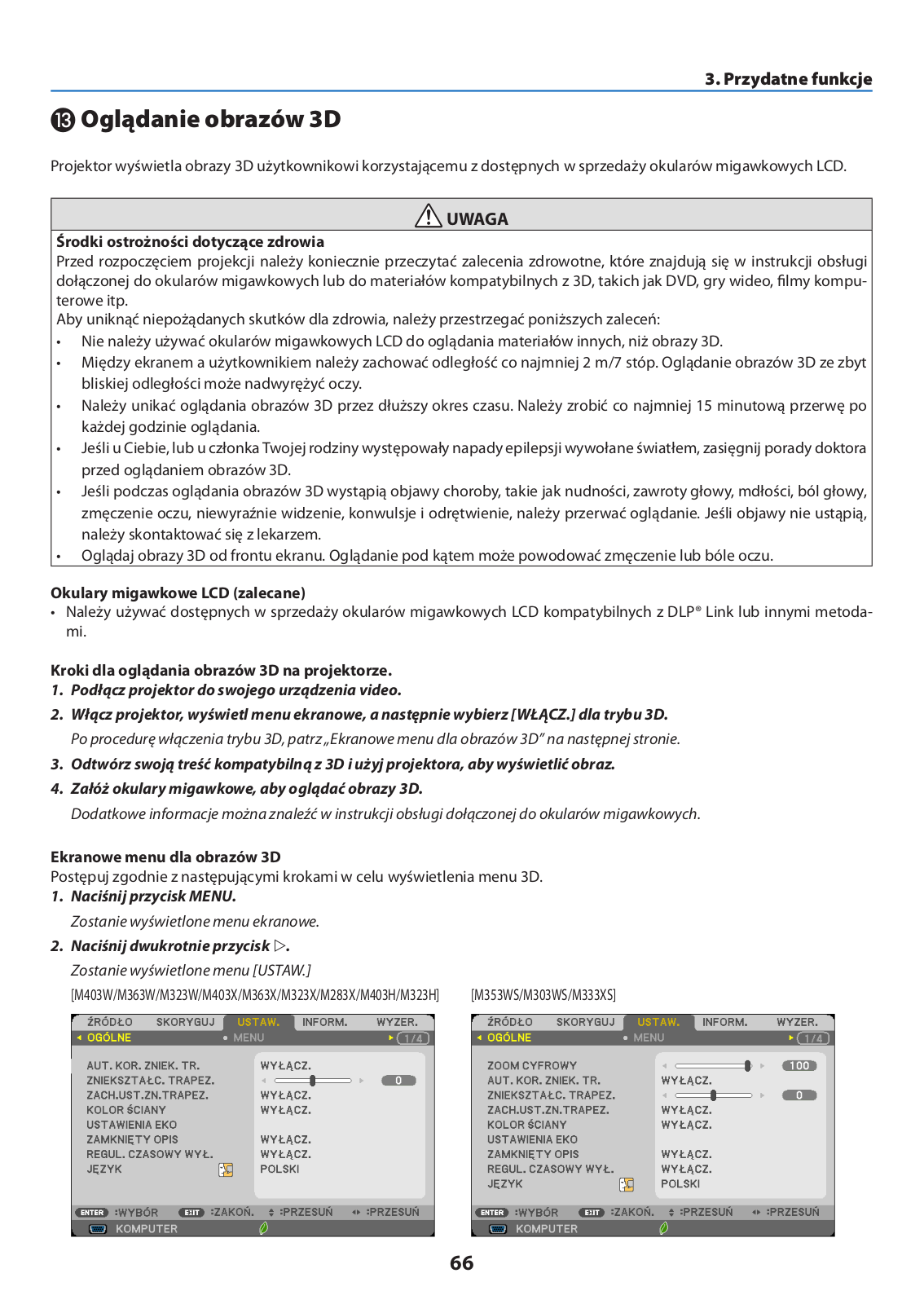

Zalecenia zdrowotne przy oglądaniu obrazów 3D
Przed rozpoczęciem projekcji należy koniecznie przeczytać zalecenia zdrowotne, które znajdują się w instrukcji obsługi dołączonej do okularów migawkowych lub do materiałów kompatybilnych z 3D, takich jak DVD, gry wideo, filmy komputerowe itp.
Aby uniknąć niepożądanych skutków dla zdrowia, należy przestrzegać poniższych zaleceń:
•Nie należy używać okularów migawkowych LCD do oglądania materiałów innych, niż obrazy 3D.
•Międzyekranem a użytkownikiem należy zachowaćodległość co najmniej 2 m/7stóp. Oglądanie obrazów 3D ze zbyt bliskiej odległości może nadwyrężyć oczy.
•Należy unikać oglądania obrazów 3D przez dłuższy okres czasu. Należy zrobić co najmniej 15 minutową przerwę po każdej godzinie oglądania.
•JeśliuCiebie,lubuczłonkaTwojejrodzinywystępowałynapadyepilepsjiwywołaneświatłem,zasięgnijporadydoktora przed oglądaniem obrazów 3D.
•Jeślipodczasoglądaniaobrazów3Dwystąpiąobjawychoroby,takiejaknudności,zawrotygłowy,mdłości,bólgłowy, zmęczenie oczu, niewyraźnie widzenie, konwulsje i odrętwienie, należy przerwać oglądanie. Jeśli objawy nie ustąpią, należy skontaktować się z lekarzem.
•Oglądaj obrazy 3D od frontu ekranu. Oglądanie pod kątem może powodować zmęczenie lub bóle oczu.
Numer modelu jednostki sieci bezprzewodowej LAN
Jednostka sieci bezprzewodowej LAN jest urządzeniem opcjonalnym.
Aby dowiedzieć się, który model jest odpowiedni dla danego regionu, należy odwiedzić stronę internetową firmy: pod adresem: http://www.nec-display.com/global/support/index.html
vi
Ważne informacje................................................................................................................................................................... |
i |
1. Wprowadzenie................................................................................................................................................................... |
1 |
1Zawartość opakowania................................................................................................................................................................ |
1 |
Informacje wprowadzające dotyczące projektora........................................................................................................................ |
2 |
Gratulujemy zakupu nowego projektora............................................................................................................................. |
2 |
Cechy, które już wkrótce niezwykle docenisz:...................................................................................................................... |
2 |
Informacje dotyczące niniejszej instrukcji obsługi............................................................................................................... |
3 |
Tabela Porównująca Główne Funkcje.................................................................................................................................. |
4 |
Nazwy części projektora.............................................................................................................................................................. |
5 |
Przód/ góra......................................................................................................................................................................... |
5 |
Tył....................................................................................................................................................................................... |
6 |
Przód/ góra......................................................................................................................................................................... |
7 |
Tył....................................................................................................................................................................................... |
7 |
Najważniejsze funkcje......................................................................................................................................................... |
8 |
Funkcje złączy..................................................................................................................................................................... |
9 |
Nazwy części pilota zdalnego sterowania.................................................................................................................................. |
10 |
Zakładanie baterii............................................................................................................................................................. |
11 |
Środki ostrożności dotyczące pilota zdalnego sterowania................................................................................................. |
11 |
Zakres pracy bezprzewodowego pilota zdalnego sterowania............................................................................................ |
11 |
Oprogramowanie dostarczone na dysku CD ROM...................................................................................................................... |
12 |
2. Wyświetlanie obrazu (podstawowe działanie)............................................................................................. |
13 |
Procedura wyświetlania obrazu................................................................................................................................................. |
13 |
Podłączenie komputera/ przewodu zasilającego....................................................................................................................... |
14 |
Włączanie projektora................................................................................................................................................................. |
15 |
Uwaga na ekranie rozruchowym (ekran wyboru języka menu)......................................................................................... |
16 |
Wybieranie źródła...................................................................................................................................................................... |
17 |
Wybieranie komputera lub źródła obrazu......................................................................................................................... |
17 |
Regulowanie wymiarów i położenia obrazu.............................................................................................................................. |
18 |
Dostosuj stopkę regulacji nachylenia................................................................................................................................ |
19 |
Powiększenie.................................................................................................................................................................... |
20 |
Ostrość.............................................................................................................................................................................. |
21 |
Ręczna korekcja zniekształceń trapezowych.............................................................................................................................. |
22 |
Regulacja za pomocą przycisków obudowy projektora..................................................................................................... |
22 |
Regulacja za pomocą pilota zdalnego sterowania............................................................................................................. |
23 |
Automatyczna optymalizacja jakości sygnału komputerowego................................................................................................. |
26 |
Regulacja obrazu za pomocą funkcji automatycznej regulacji........................................................................................... |
26 |
Zwiększanie lub zmniejszanie głośności.................................................................................................................................... |
26 |
Wyłączanie projektora............................................................................................................................................................... |
27 |
Po użyciu................................................................................................................................................................................... |
28 |
3. Przydatne funkcje.......................................................................................................................................................... |
29 |
1Wyłączanie obrazu i dźwięku..................................................................................................................................................... |
29 |
2Zamrażanie obrazu.................................................................................................................................................................... |
29 |
Powiększanie obrazu................................................................................................................................................................. |
29 |
Zmiana trybu ekologicznego/sprawdzenie działania energooszczędnego ....................................................................................... |
31 |
vii
Spis treści |
|
Używanie trybu ekologicznego [TRYB EKOLOGICZNY]....................................................................................................... |
31 |
Sprawdzanie wpływu trybu energooszczędnego [LICZNIK WĘGLA]................................................................................... |
32 |
5Zapobieganie nieautoryzowanemu używaniu projektora [BEZPIECZEŃSTWO].................................................................................................... |
33 |
Używanie przewodu komputerowego (VGA) do obsługi projektora (Virtual Remote Tool)........................................................ |
36 |
Obsługa funkcji myszy komputera za pomocą pilota zdalnego sterowania projektora oraz przewodu USB (funkcja zdalnej |
|
myszy).................................................................................................................................................................................. |
42 |
Wyświetlanie ekranu komputera za pomocą projektora podłączonego przewodem USB (funkcja wyświetlacza na USB).......... |
43 |
Sterowanie projektorem za pomocą przeglądarki HTTP............................................................................................................. |
45 |
Sterowanie projektorem za pośrednictwem sieci LAN (program PC Control Utility Pro 4 / Pro 5)................................................... |
52 |
Wyświetlanie ekranu komputera za pomocą projektora podłączonego za pomocą sieci LAN (Image Express Utility Lite).......... |
56 |
Uruchamianie programu Image Express Utility Lite z karty pamięci USB lub SD................................................................ |
59 |
Pobieranie Image Express Utility Lite przez serwer HTTP.................................................................................................. |
60 |
Wyświetlanie obrazu pod kątem (narzędzie korekcji geometrycznej GCT w programie Image Express Utility Lite)................... |
63 |
Możliwości narzędzia GCT................................................................................................................................................. |
63 |
Wyświetlanie obrazu pod kątem (GCT)............................................................................................................................. |
63 |
Oglądanie obrazów 3D............................................................................................................................................................... |
66 |
Podłączanie mikrofonu.............................................................................................................................................................. |
70 |
Wyświetlanie zdjęć lub dokumentów zapisanych na smartfonie za pomocą sieci bezprzewodowej LAN (Image Express |
|
Utility Lite)........................................................................................................................................................................ |
71 |
Jednocześnie można wyświetlać obrazy otrzymywane z wielu urządzeń.................................................................................. |
72 |
4. Korzystanie z funkcji Viewer.................................................................................................................................... |
73 |
Możliwości funkcji Viewer.......................................................................................................................................................... |
73 |
2Wyświetlanie obrazów zapisanych na dysku USB....................................................................................................................... |
75 |
5. Za pomocą menu ekranowego................................................................................................................................ |
81 |
Za pomocą menu....................................................................................................................................................................... |
81 |
2Elementy menu......................................................................................................................................................................... |
82 |
3Lista elementów menu.............................................................................................................................................................. |
83 |

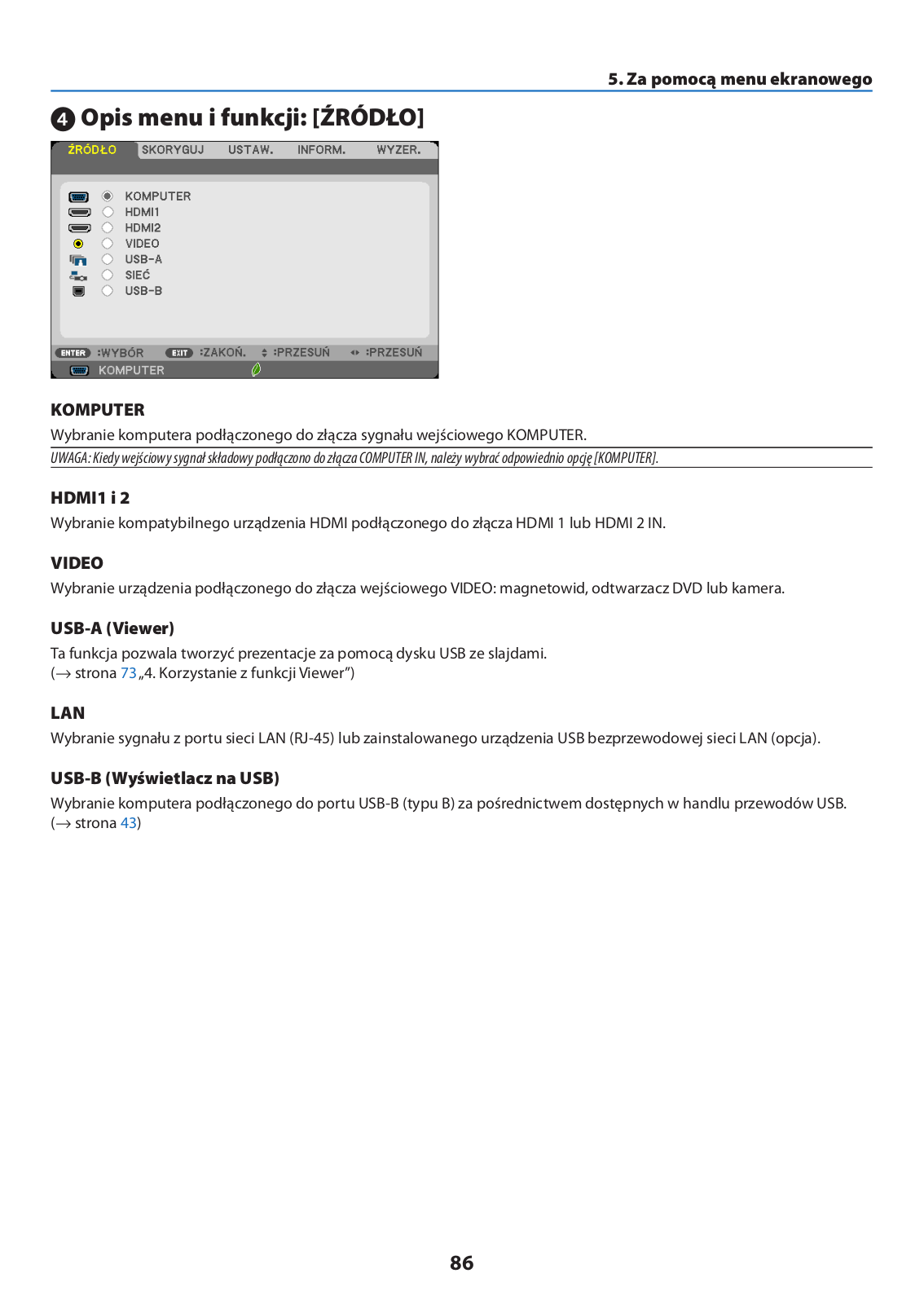

4Opis menu i funkcji: [ŹRÓDŁO]................................................................................................................................................... |
86 |
KOMPUTER........................................................................................................................................................................ |
86 |
HDMI1 i 2.......................................................................................................................................................................... |
86 |
VIDEO................................................................................................................................................................................ |
86 |
USB-A (Viewer)................................................................................................................................................................. |
86 |
LAN................................................................................................................................................................................... |
86 |
USB-B (Wyświetlacz na USB)............................................................................................................................................ |
86 |
5Opis menu i funkcji: [SKORYGUJ]................................................................................................................................................ |
87 |
[OBRAZ]............................................................................................................................................................................ |
87 |
[OPCJE OBRAZU]................................................................................................................................................................ |
90 |
6Opis menu i funkcji: [USTAW.].................................................................................................................................................... |
95 |
[OGÓLNE].......................................................................................................................................................................... |
95 |
[MENU]............................................................................................................................................................................. |
98 |
[INSTALACJA].................................................................................................................................................................. |
100 |
[OPCJE(1)]....................................................................................................................................................................... |
102 |
[OPCJE(2)]....................................................................................................................................................................... |
104 |
[3D]................................................................................................................................................................................. |
107 |
Konfigurowanie projektora pod kątem przewodowego połączenia z siecią LAN [KABLOWA SIEĆ LOKALNA].................... |
109 |
viii
|
Spis treści |
Konfigurowanie projektora pod kątem bezprzewodowego połączenia z siecią LAN (za pomocą opcjonalnego |
|
urządzenia USB bezprzewodowej sieci LAN) [SIEĆ BEZPRZEWODOWA]........................................................................... |
110 |
7Opis menu i funkcji: [INFORM.]................................................................................................................................................ |
112 |
[CZAS WYKORZYSTYWANIA]............................................................................................................................................ |
112 |
[ŹRÓDŁO(1)].................................................................................................................................................................... |
113 |
[ŹRÓDŁO(2)].................................................................................................................................................................... |
113 |
[SYGNAŁ 3D]................................................................................................................................................................... |
113 |
[SIEĆ BEZPRZEWODOWA]................................................................................................................................................ |
114 |
[VERSION(1)].................................................................................................................................................................. |
114 |
[VERSION(2)].................................................................................................................................................................. |
114 |
[INNE]............................................................................................................................................................................. |
115 |
8Opis menu i funkcji: [WYZER.]................................................................................................................................................. |
116 |
Powrót do ustawień fabrycznych [WYZER.]..................................................................................................................... |
116 |
6. Montaż i połączenia.................................................................................................................................................... |
117 |
Konfiguracje ekranu i projektora.............................................................................................................................................. |
117 |
Wybieranie lokalizacji..................................................................................................................................................... |
117 |
Odległość wyświetlania i wymiary ekranu...................................................................................................................... |
120 |
Podłączanie kabli..................................................................................................................................................................... |
122 |
Podłączanie komputera................................................................................................................................................... |
122 |
Podłączanie monitora zewnętrznego.............................................................................................................................. |
124 |
Podłączanie odtwarzacza DVD lub innego urządzenia audio-wideo................................................................................ |
125 |
Podłączanie wejścia składowego sygnału obrazu............................................................................................................ |
126 |
Podłączanie wejścia HDMI............................................................................................................................................... |
127 |
Podłączanie do przewodowej sieci LAN........................................................................................................................... |
128 |
Podłączanie bezprzewodowej sieci LAN.......................................................................................................................... |
129 |
7. Konserwacja.................................................................................................................................................................... |
132 |
Czyszczenie obiektywu............................................................................................................................................................ |
132 |
Czyszczenie obudowy.............................................................................................................................................................. |
132 |
Wymiana lampy....................................................................................................................................................................... |
133 |
8. Dodatek.............................................................................................................................................................................. |
136 |
Rozwiązywanie problemów.................................................................................................................................................... |
136 |
Komunikaty wskaźników................................................................................................................................................ |
136 |
Często występujące problemy i ich rozwiązania.............................................................................................................. |
137 |
Brak obrazu lub nieprawidłowe wyświetlanie obrazu..................................................................................................... |
138 |
Dane techniczne...................................................................................................................................................................... |
139 |
Wymiary obudowy.................................................................................................................................................................. |
145 |
Podłączanie opcjonalnej pokrywy kabli (NP05CV).......................................................................................................... |
147 |
4Rozmieszczenie pinów złącza wejściowego D-Sub COMPUTER................................................................................................ |
148 |
5Lista kompatybilnych sygnałów wejściowych.......................................................................................................................... |
149 |
6Kody sterowania komputerem i połączenie przewodowe........................................................................................................ |
150 |
7Lista kontrolna rozwiązywania problemów............................................................................................................................. |
151 |
8Poświadczenie TCO................................................................................................................................................................... |
153 |
9ZAREJESTRUJ SWÓJ PROJEKTOR! (dla mieszkańców Stanów Zjednoczonych, Kanady i Meksyku)................................................. |
154 |
ix
1Zawartość opakowania |
|
|
Upewnij się, że w opakowaniu znajdują się wszystkie wymienione elementy. W przypadku braku jakichkolwiek elementów |
||
należy skontaktować się z dealerem. |
|
|
Oryginalneopakowanieimateriałyużytedopakowanianależyzachować,ponieważbędąoneprzydatnewraziekonieczności |
||
wysyłki projektora. |
|
|
Projektor |
|
|
[M403W/M363W/M323W/M403X/M363X/M323X/ |
Kabel zasilania |
Miękki futerał (24BS8391) |
M283X/M403H/M323H] |
(US: 7N080236/7N080242) |
|
|
(EU: 7N080022/7N080028) |
|
|
|
M353WS/M303WS/M333XS nie są do- |
|
|
starczane wraz z miękkim futerałem. |
[M353WS/M303WS/M333XS] |
Kabel zasilania |
|
|
(US: 7N080240/7N080243) |
|
|
(EU: 7N080027/7N080029) |
|
Przewód komputerowy (VGA) |
Pilot zdalnego sterowania |
Baterie (AAA × 2) |
(7N520089) |
(7N901052) |
|
|
|
|
|
|
Wyłącznie w Ameryce Północnej |
|
|
Ograniczona gwarancja |
|
|
Klienci w Europie: |
|
|
Nasza aktualna polityka gwarancyjna jest |
|
|
dostępna w naszej witrynie internetowej: |
|
|
www.nec-display-solutions.com |
• Ważneinformacje(AmerykaPółnocna: |
Płyta CD-ROM do projektora |
|
|
||
7N8N6051)(ObszaryinneniżAmeryka |
firmyNEC |
|
Północna: 7N8N6051 i 7N8N6061) |
Podręcznikużytkownika(PDF)i |
|
• Instrukcjaszybkiejkonfiguracji(7N8N6071)/ |
oprogramowanie narzędziowe |
|
(7N8N6081) |
(7N952231) |
|
•W tym podręczniku został opisany głównie model M403W.
•Jednakże wygląd projektora nieznacznie różni się pomiędzy modelami M403W, M363W, M323W, M403X, M363X, M323X, M283X, M403H i M323H. W objaśnieniach została wykorzystana ilustracja obudowy projektora M403W, M363W, M323W, M403X, M363X, M323X, M283X.
1
1. Wprowadzenie
Informacje wprowadzające dotyczące projektora
W tym rozdziale zawarto wprowadzające informacje dotyczące nowego projektora oraz opis funkcji i elementów sterowania.
Niniejszy projektor jest jednym z najlepszych obecnie dostępnych projektorów. Pozwala on wyświetlać precyzyjne obrazy do 300 cali (150 cali dla modeli o krótkim rzucie) szerokości (mierzonej po przekątnej) z komputera PC lub Mac (stacjonarny lub notebook), magnetowidu, odtwarzacza DVD, lub wizualizera.
Projektor można zainstalować na biurku lub wózku. Można również używać projektora do wyświetlania obrazów zza ekranu albo zamontować go na stałe pod sufitem*1. Pilot zdalnego sterowania pozwala na bezprzewodową obsługę projektora.
*1 Nie wolno próbować własnoręcznie instalować projektora pod sufitem.
Abyzapewnićprawidłowedziałanieizredukowaćryzykoobrażeńciała,projektormuszązainstalowaćwykwalifikowani technicy.
Ponadtosufitmusibyćwystarczającowytrzymały,abymócpodwiesićprojektor,acałainstalacjamusispełniaćwymagania lokalnych przepisów budowlanych.W celu uzyskania dalszych informacji należy skontaktować się z dealerem.
•0,15W(100-130Vprąduprzemiennego)/0,32W(200-240Vprąduprzemiennego)wtrybieczuwaniaztechnologią oszczędzania energii
Wybranieparametru[NORMALNY]dla[TRYBGOTOWOŚCI]wmenupozwalawprowadzaćprojektorwtryboszczędzania energii.
NORMALNY: 0,15W(100-130V AC)/0,32W(200-240V AC) GOTOWOŚCTRANSMISJI: 2,6W(100-130V AC)/2,9W(200-240V AC)
•Licznik węgla
Ta funkcja pozwala wyświetlać wpływ oszczędzania energii na redukcję emisji CO2 (kg), gdy tryb [ECO MODE] ([TRYB EKOLOGICZNY]) projektora zostanie ustawiony na [AUTO ECO] ([AUTO-EKOLOGICZNY]), [NORMAL] ([NORMALNY]) lub [ECO] ([EKOLOGICZNY]).
PoziomredukcjiemisjiCO2 będziewyświetlanywkomunikaciezpotwierdzeniemwmomenciewyłączeniazasilaniaoraz w opcji INFORM. menu ekranowego.
•Okres eksploatacji lampy do 8 000 godzin*3
Używanie trybu ekologicznego pozwala wydłużyć okres eksploatacji lampy do 8 000 godzin (do 3 500 godzin, gdy tryb ekologiczny jest wyłączony).
M283X: maksymalnie do 10 000 godzin (do 4500 godzin w ustawieniuTRYB EKOLOGICZNYWYŁĄCZ.).
•Nie trzeba zmieniać filtrów
Ponieważ projektor nie posiada filtrów, wymiana filtrów jest niepotrzebna.
•Dwa wejścia HDMI zapewniają sygnał cyfrowy
Dwa wejścia HDMI zapewniają sygnały cyfrowe kompatybilne z HDCP.Wejście HDMI obsługuje również sygnał audio.
•Wbudowany głośnik 20W dla zintegrowanego rozwiązania dźwięku /obsługiwane wejście mikrofonowe
Potężny20watowymonofonicznygłośnikzapewniapoziomgłośnościwystarczającydladużychpomieszczeń,używania mikrofonu dynamicznego lub pojemnościowego.
•Za pomocą dostarczonego pilota zdalnego sterowania można przypisać projektorowi identyfikator sterowania.
Za pomocą jednego pilota zdalnego sterowania można oddzielnie i niezależnie obsługiwać kilka projektorów przez przypisanie numeru identyfikacyjnego (ID) każdemu projektorowi.
•Automatyczna korekcja pionowego zniekształcenia trapezowego
Za pomocą tej funkcji projektor jest w stanie wykrywać stopień własnego pochylenia i automatycznie korygować zniekształcenia w kierunku pionowym.
•Wyświetlacz na USB
Za pomocą dostępnego w handlu przewodu USB (kompatybilnego ze specyfikacją USB 2.0) można połączyć komputer z projektorem,copozwolinaprzesyłanieobrazuekranukomputeradoprojektorabezkoniecznościużywaniatradycyjnego przewodu komputerowego (VGA).
2
1. Wprowadzenie
•ZintegrowanezłączeRJ-45zapewniamożliwośćpodłączeniaprzewodowejsieciLANopróczsiecibezprzewodowej
Złącze RJ-45 jest dostępne w standardzie. Do bezprzewodowego połączenia z siecią LAN potrzebne jest opcjonalne urządzenie USB bezprzewodowej sieci LAN.
•Oprogramowanie (User Supportware) dostępne na dostarczonej płycie CD-ROM
Do projektora NEC dołączone zostały następujące trzy programy: Virtual Remote Tool, Image Express Utility Lite (dla Windows/Mac OS), PC Control Utility Pro 4 (dlaWindows)/5 (dla Mac OS).
ProgramImageExpressUtilityLite(nasystemyWindows)możnauruchamiaćzdostępnychwsprzedażykartpamięciUSB lub SD, bez konieczności instalowania programu na komputerze.
•Możliwość przesyłania dźwięku (tylko wWindows)
ProgramImageExpressUtilityLitepozwalanaprzesyłanieobrazuidźwiękuzkomputeradoprojektorazapośrednictwem sieci lub połączenia USB.
*Możliwość przesyłania dźwięku jest dostępna tylko wtedy, gdy komputer jest połączony z projektorem w sieci typu „każdy z każdym”(ang. peer-to-peer).
•Szybkie uruchamianie (11 sekundy*), szybkie wyłączanie zasilania, bezpośrednie wyłączanie zasilania
11 sekundy* po włączeniu zasilania, projektor będzie gotowy do wyświetlania obrazów wideo lub komputerowych.
Projektor można schować natychmiast po wyłączeniu zasilania. Po wyłączeniu projektora za pomocą pilota zdalnego sterowania lub przycisku na obudowie projektora nie ma potrzeby czekać na jego ochłodzenie.
Projektor jest wyposażony w funkcję nazywaną Bezpośrednim wyłączaniem zasilania. Za pomocą tej funkcji można wyłączać zasilanie projektora (nawet podczas wyświetlania obrazów) za pomocą głównego włącznika zasilania lub przez odłączenie zasilania sieciowego.
Aby móc odłączyć zasilanie sieciowe, kiedy projektor jest włączony, należy używać listwy zasilania wyposażonej w prze-
łącznik i przerywacz.
*Czasszybkiegouruchamianiamazastosowanietylkopoustawieniuopcji[GOTOWOŚĆTRANSMISJI]parametru[TRYB GOTOWOŚCI] w menu ekranowym.
•Funkcje automatycznego włączania i wyłączania zasilania
Funkcjebezpośredniegowłączenia,AUTO.WŁĄCZ.(COMP.),AUTO.WYŁĄCZ.iREGUL.CZASOWYWYŁ.eliminująkonieczność używania przycisku POWER (Zasilanie) na pilocie zdalnego sterowania lub obudowie projektora.
•Zapobieganie nieautoryzowanemu używaniu projektora
Usprawnione ustawienia inteligentnych zabezpieczeń takie, jak ochrona hasłem, blokada panelu sterowania obudowy projektora, gniazdo bezpieczeństwa i otwór na łańcuch zabezpieczający przed nieautoryzowanym dostępem, regulacją i kradzieżą.
•Wysoka rozdzielczość aż doWUXGA
Wyświetlacz o wysokiej rozdzielczości - kompatybilny z maksymalnie do WUXGA, XGA (M403X/M363X/M323X/M283X/ M333XS)/WXGA (M403W/M363W/M323W/M353WS/M303WS) /rozdzielczość Full HD (M403H/M323H) rozdzielczość nominalna.
•Obsługiwane obrazy 3D
Projektor wyświetla obrazy 3D użytkownikowi korzystającemu z dostępnych w sprzedaży okularów 3D.
•Zgodność z oprogramowaniem CRESTRON ROOMVIEW
Projektor obsługuje protokół CRESTRON ROOMVIEW, umożliwiający wspólne zarządzanie i sterowanie wieloma urządzeniami przez sieć za pośrednictwem komputera lub sterownika.
Najszybszym sposobem rozpoczęcia użytkowania projektora jest nie śpieszenie się i zrobienie wszystkiego w prawidłowy sposóbzapierwszymrazem.Poświęćterazkilkaminutnazapoznaniesięzinstrukcjąobsługi.Możetozapewnićoszczędność czasu w przyszłości. Na początku każdego paragrafu tej instrukcji obsługi znajduje się streszczenie. Jeżeli dany paragraf nie dotyczy posiadanego modelu projektora, można go pominąć.
3
1. Wprowadzenie
Główne funkcje różnią się w zależności od modelu w następujący sposób.
|
Standardowe Modele z Pane- |
|
Standardowe Modele |
|
Modele o Krótkim |
Modele o |
Model z rozdzielczo- |
|||||
|
lem Szerokokątnym |
|
|
|
|
Rzucie z Panelem |
Krótkim |
ścią Full HD |
||||
|
|
|
|
|
|
|
|
Szerokokątnym |
Rzucie |
|
|
|
|
M403W |
M363W |
M323W |
M403X |
M363X |
M323X |
M283X |
M353WS |
M303WS |
M333XS |
M403H |
M323H |
Natural- |
|
16:10 |
|
|
4:3 |
|
16:10 |
4:3 |
16:9 High vision |
|||
ny Wsp. |
|
Szeroki |
|
|
Standardowy |
|
Szeroki |
Standar- |
|
|
||
Kształtu |
|
|
|
|
|
|
|
|
|
dowy |
|
|
Obrazu |
|
|
|
|
|
|
|
|
|
|
|
|
Natu- |
WXGA (1280 × 800) |
|
XGA (1024 × 768) |
|
WXGA (1280 × 800) |
XGA |
Full HD (1920 × |
|||||
ralna |
|
|
|
|
|
|
|
|
|
(1024 × |
1080) |
|
Rozdziel- |
|
|
|
|
|
|
|
|
|
768) |
|
|
czość |
|
|
|
|
|
|
|
|
|
|
|
|
(punkty × |
|
|
|
|
|
|
|
|
|
|
|
|
linie*1) |
|
|
|
|
|
|
|
|
|
|
|
|
Rozmiar |
|
|
|
30" - 300" |
|
|
|
|
60" - 150" |
|
30"-300" |
|
Ekranu |
|
|
|
|
|
|
|
|
|
|
|
|
Odle- |
29–531 cali/0,75–13,5 m |
35–627 cali/0,89–15,9 m |
22–58 cali/0,57–1,5 |
27–70 |
29-554cali/ 0,74- |
|||||||
głość |
|
|
|
|
|
|
|
m |
cali/ |
14,08 m |
||
Wyświe- |
|
|
|
|
|
|
|
|
|
0,68–1,8m |
|
|
tlania |
|
|
|
|
|
|
|
|
|
|
|
|
Strumień |
4000 lu- |
3600 lu- |
3200 lu- |
4000 lu- |
3600 lu- |
3200 lu- |
2800 lu- |
3500 lu- |
3000 lu- |
3300 lu- |
4000 lu- |
3200 lu- |
świetl- |
menów |
menów |
menów |
menów |
menów |
menów |
menów |
menów |
menów |
menów |
menów |
menów |
ny*2 *3 w |
|
|
|
|
|
|
|
|
|
|
|
|
WYŁĄCZ. |
|
|
|
|
|
|
|
|
|
|
|
|
dlaTRYB |
|
|
|
|
|
|
|
|
|
|
|
|
EKOLO- |
|
|
|
|
|
|
|
|
|
|
|
|
GICZNY |
|
|
|
|
|
|
|
|
|
|
|
|
Okres |
|
|
WYŁĄCZ. dlaTRYB EKOLOGICZNY/WŁĄCZ. dlaTRYB EKOLOGICZNY (godz.) |
|
|
|||||||
Wymiany |
|
|
3500/8000 |
|
|
4500/10000 |
|
|
3500/8000 |
|
|
|
Lampy |
|
|
|
|
|
|
|
|
|
|
|
|
(średni) |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
NP30LP |
NP29LP |
NP28LP |
NP30LP |
NP29LP |
NP28LP |
NP27LP |
NP30LP |
NP28LP |
|
NP30LP |
|
Lampy |
|
|
|
|
|
|
|
|
|
|
|
|
Moc |
270W |
250W |
225W |
270W |
250W |
225W |
200 W |
270W |
225W |
|
270W |
|
Lampy |
|
|
|
|
|
|
|
|
|
|
|
|
(prąd |
|
|
|
|
|
|
|
|
|
|
|
|
prze- |
|
|
|
|
|
|
|
|
|
|
|
|
mienny) |
|
|
|
|
|
|
|
|
|
|
|
|
Powięk- |
|
Przy użyciu ręcznej dźwigni zoomu |
|
Przy użyciu funkcji [ZOOM |
Przyużyciuręcznejdźwigni |
|||||||
szenie |
|
|
|
|
|
|
|
CYFROWY] z menu |
zoomu |
|||
Ostrość |
|
Ręczne ustawianie ostrości przy użyciu pierścienia |
|
Używając dźwigni ręcznego |
Ręczneustawianieostrości |
|||||||
|
|
|
|
|
|
|
|
ustawiania ostrości |
przyużyciupierścienia |
Aby uzyskać więcej informacji o specyfikacjach, patrz strony od 139 do 141, 143.
*1 Efektywna liczba pikseli wynosi ponad 99,99%.
*2 Ta wartość strumienia światła (lumeny) dotyczy trybu [NASTAWIONY] ustawionego na [WYS. JASN.]W razie wybrania jakiejkolwiek innej
opcji trybu [NASTAWIONY], wartość strumienia świetlnego może trochę się zmniejszyć.
*3 Zgodność z ISO21118-2005
WSKAZÓWKA:Nazwamodeluznajdujesięnaobudowie.
4
1. Wprowadzenie
Nazwy części projektora
Przód/ góra
[M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H]
Czujnik światła (→strona 96)
Dźwignia powiększenia (→strona 20)
Pierścień ustawiania ostrości (→strona 21)
Obiektyw
Osłona obiektywu
Stopkaregulacjinachyleniazmożliwością dostosowania (→strona 19)
Dźwignia stopki regulacji nachylenia z możliwościądostosowania
(→strona 19)
Czujnik zdalnego sterowania (→strona 11)
Elementy sterowania (→strona 8)
Pokrywa portu opcjonalnego urządzenia USB bezprzewodowej sieci LAN
Przyużywaniuopcjonalnegourządzenia USB bezprzewodowej sieci LAN
należynajpierwzdjąćpokrywę.(→
strona 130)
Otwór na łańcuch zabezpieczający
Przymocowaćzabezpieczenieprzeciwkradzieżowe.
Do otworu na łańcuch zabezpieczający możnapodłączyćdrutyzabezpieczające lub łańcuchy o średnicy do 4,6 mm/ 0,18 cali.
Wylot powietrza
Tutaj wylatuje podgrzane powietrze.
Otwieranie i zamykanie osłony obiektywu
Zsuń pokrywę obiektywu w prawo, aby odsłonić obiektyw.
Aby zasłonić obiektyw, przesuń pokrywę obiektywu w lewo.
UWAGA:
•Osłonaobiektywuwspółgrazfunkcjąwyciszeniadźwięku/obrazu.Zamknięcieosłonyobiektywuspowodujewyłączniedźwiękuiobrazupodczasnormalnejpracyprojektora; otwarcieosłonyspowodujeprzywrócenieodtwarzaniadźwiękuiobrazu.
Pozamknięciuosłonyobiektywunastępujewyłączenieobrazuidźwięku,leczlampanadalsięświeci.Zostanieonaautomatyczniewyłączonaprzyutrzymywaniusiętakiego stanuprzezokoło2godziny.
•Niewolnostosowaćnadmiernejsiłydozaciąganiaosłonyobiektywuorazniewolnosilniejejdociskaćdodołuidogóry.Możetospowodowaćuszkodzeniemechanizmu przesuwaniaosłonyobiektywu!
5
1. Wprowadzenie
Tył
[M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H]
Wbudowane gniazdo zabezpieczające ( )*
Połączenie pokrywy kabli (lewe) Otwory na śruby (→strona 147)
Złącza (→strona 9)
Gniazdo zasilania
Tutajnależypodłączyćdostarczoną trójwtykową wtyczkę przewodu zasilającego.Drugikoniecprzewodunależy podłączyćdodziałającegościennego gniazdka sieciowego.
(→strona 14)
Osłona lampy (→strona 133)
Otwór wlotowy powietrza (→strona 132)
Połączenie pokrywy kabli (prawe) Otwory na śruby
(→strona 147)
Tylne stópki (→strona 19)
Głośnik monofoniczny (20 W)
Nazwa modelu
Nazwa modelu jest podana na etykiecie umieszczonej na spodzie projektora.
* To gniazdo bezpieczeństwa obsługuje system zabezpieczający MicroSaver ®.
6
1. Wprowadzenie
Przód/ góra
[M353WS/M303WS/M333XS]
Dźwignia regulacji ostrości (→strona 21)
Obiektyw
Pokrywka obiektywu
Stopkaregulacjinachyleniazmożliwością dostosowania (→strona 19)
Dźwignia stopki regulacji nachylenia z możliwościądostosowania
(→strona 19)
Czujnik zdalnego sterowania (→strona 11)
Czujnik światła (→strona 96)
Elementy sterowania (→strona 8)
Pokrywa portu opcjonalnego urządzenia USB bezprzewodowej sieci LAN
Przyużywaniuopcjonalnegourządzenia USB bezprzewodowej sieci LAN należynajpierwzdjąćpokrywę.(→ strona 130)
Otwór na łańcuch zabezpieczający
Przymocowaćzabezpieczenie przeciwkradzieżowe.
Do otworu na łańcuch zabezpieczający możnapodłączyćdruty zabezpieczające lub łańcuchy o średnicy do 4,6 mm/ 0,18 cali.
Wylot powietrza
Tutaj wylatuje podgrzane powietrze.
Tył
[M353WS/M303WS/M333XS]
Wbudowane gniazdo zabezpieczające ( )*
Połączenie pokrywy kabli (lewe) Otwory na śruby (→strona 147)
Złącza (→strona 9)
Gniazdo zasilania
Tutajnależypodłączyćdostarczoną trójwtykową wtyczkę przewodu zasilającego.Drugikoniecprzewodunależy podłączyćdodziałającegościennego gniazdka sieciowego (→strona 14)
Osłona lampy (→strona 133)
Otwór wlotowy powietrza (→strona 132)
Połączenie pokrywy kabli (prawe) Otwory na śruby
(→strona 147)
Tylne stópki (→strona 19)
Głośnik monofoniczny (20 W)
Nazwa modelu
Nazwa modelu jest podana na etykiecie umieszczonej na spodzie projektora.
* To gniazdo bezpieczeństwa obsługuje system zabezpieczający MicroSaver ®.
7
1. Wprowadzenie
M403W/M363W/M323W/M403X/M363X/ M353WS/M303WS/M333XS
M323X/M283X/M403H/M323H
12 12
4 3
8 |
9 |
|
|
|
|
|
|
8 |
9 |
|
|
|
|
|
10 11 |
1, 2 |
|
|
|
|
|
|
|
|
|
|
|
||||||
6 5 13 |
7 |
10 11 |
6 5 13 |
7 |
1. Przycisk (POWER) (Zasilanie)
(→strona 15, 27)
2.Wskaźnik POWER (Zasilanie)
(→strona 14, 15, 27, 136)
3.Wskaźnik STATUS (Stan)
(→strona 136)
4.Wskaźnik LAMP (Lampa)
(→strona 133, 136)
5.Przycisk ECO (Ekologiczny)
(→strona 31)
6.Przycisk SOURCE (Źródło)
(→strona 17)
7.Przycisk AUTO ADJ. (Automatyczna regulacja)
(→strona 26)
8.Przycisk MENU
(→strona 81)
[M353WS/M303WS/M333XS]
9.Przyciski / regulacji głośności / korekcji zniekształceń trapezowych
(→strona 22, 26, 81) [M403W/M363W/M323W/M403X/M363X/M323X/M283X/ M403H/M323H]
9.Przyciski / regulacji głośności / Przycisk
Sterowania ()
(→strona 22, 26, 81)
10.Przycisk ENTER
(→strona 81)
11.Przycisk EXIT (Zamknij)
(→strona 81)
12.Wskaźnik komunikacji bezprzewodowej LAN ()
Gdyprojektorzostaniewłączonyzwłożonymopcjonalnym urządzeniemsiecibezprzewodowejLAN,wskaźnikbędzie świecił na niebiesko.
(→strona 129)
13.Wskaźnik ECO
Gdy [TRYB EKOLOGICZNY] jest ustawiony na inną opcję niż [WYŁĄCZ.], kontrolka ta się zaświeci się na zielono. (→strona 31)
UWAGA:
• Wszystkieprzyciskipoza▲▼zaświecąsięponaciśnięciu.Lampkazgaśnie,jeśliżadenprzyciskniezostanienaciśniętywciągu90sekund.
8
1. Wprowadzenie
11 |
12 |
5 |
10 |
7 |
6 2 |
1 |
3 |
4 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13 |
8 |
9 |
14 |
1.Złącze wejścia COMPUTER IN/ składowego sygnału obrazu (Mini D-Sub 15 Pin)
(→strona 122, 124, 126)
2.Wejście COMPUTER AUDIO IN Mini Jack (Stereo Mini)
(→strona 122, 124, 126)
3.Złącze HDMI 1 IN (Typ A)
(→strona 122, 127)
4.Złącze HDMI 2 IN (Typ A)
(→strona 122, 127)
5.Port USB-B (PC) (Typ B)
(→strona 42, 43)
6.Wyjście MONITOR OUT (COMP.) (Mini D-Sub 15 Pin
(→strona 124)
7.Wyjście AUDIO OUT Mini Jack (Stereo Mini)
(→strona 124)
8.WejścieVIDEO IN (RCA)
(→strona 125)
9.WejścieVIDEO AUDIO IN L/MONO, R (RCA)
(→strona 125)
10.Wejście jack MIC (mono mini)
(→strona 70)
11.Port LAN (RJ-45)
(→strona 128)
12.Port USB-A (Typ A)
(→strona 75)
13.3D SYNC (Mini DIN 3 Pin)
(→strona 66)
14.Port sterowania komputerem [PC CONTROL] Port (D-Sub 9 Pin) (→strona 150)
Tego portu używa się do podłączenia komputera lub systemusterującego.Pozwalatosterowaćkomputeremza pomocąprotokołukomunikacjiszeregowej.Wraziepisania własnychprogramówtypowekodysterowaniakomputera przedstawiono na stronie 150.
9
|
|
|
1. Wprowadzenie |
Nazwy części pilota zdalnego sterowania |
|||
|
1 |
3 |
|
|
|
10. Przycisk DisplayPort |
|
|
2 |
4 |
|
|
(Ten przycisknie będziedziałać przyprojektorachtej serii) |
||
|
5 |
6 |
11. PrzyciskVIDEO (→strona 17) |
|
12. Przycisk USB-A (→strona 17, 75, 86) |
||
|
8 |
7 |
|
|
13. Przycisk USB-B (→strona 17, 86, 123) |
||
|
9 |
10 |
|
|
14. Przycisk LAN (→strona 17) |
||
|
13 |
||
|
11 |
15. Przycisk ID SET |
|
|
15 |
12 |
|
|
(→strona 101) |
||
|
16 |
14 |
16. Przyciski klawiatury numerycznej/ przycisk CLEAR |
|
19 |
20 |
|
|
(→strona 101) |
||
|
18 |
17 |
17. Przycisk FREEZE |
|
22 |
21 |
(→strona 29) |
|
23 |
26 |
18. Przycisk AV-MUTE |
|
28 |
(→strona 29) |
|
|
|
||
|
24 |
25 |
19. Przycisk MENU |
|
29 |
(→strona 81) |
|
|
27 |
||
|
30 |
20. Przycisk EXIT (→strona 81) |
|
|
|
21. Przycisk (→strona 81) |
|
|
33 |
31 |
|
|
22. Przycisk ENTER (→strona 81) |
||
|
|
32 |
23. Przycisk D-ZOOM (+)(–) |
|
|
|
(→strona 29, 30) |
|
|
|
24. Przycisk MOUSE L-CLICK* |
|
|
|
(→strona 42) |
|
|
|
25. Przycisk MOUSE R-CLICK* |
1. |
Nadajnik podczerwieni |
|
(→strona 42) |
|
(→strona 11) |
|
26. Przycisk PAGE / |
2. |
Przycisk POWER ON |
|
(→strona 42) |
|
(→strona 15) |
|
27. Przycisk ECO (→strona 31) |
3. |
Przycisk POWER STANDBY |
|
28. Przycisk KEYSTONE |
|
(→strona 27) |
|
|
|
|
(→strona 23) |
4. |
Przycisk SOURCE |
29. Przycisk PICTURE |
|
(→strona 17) |
|
|
(→strona 87, 89) |
|
5. |
Przycisk COMPUTER 1 |
30. PrzyciskVOL. (+)(–) |
|
(→strona 17) |
|
|
(→strona 26) |
|
6. |
Przycisk COMPUTER 2 |
31. Przycisk ASPECT |
|
(Ten przycisknie będziedziałać przyprojektorachtej serii) |
|
|
(→strona 92) |
|
7. |
Przycisk AUTO ADJ. |
32. Przycisk FOCUS/ZOOM |
|
(→strona 26) |
|
|
PrzyciskZOOMpozwalawyświetlićpasekZOOMCYFRO- |
|
8. |
Przycisk HDMI 1/MHL |
WY.(→strona 20, 95)PrzyciskFOCUSniedziaławtejserii |
|
(→strona 17) |
projektorów. |
9. |
Przycisk HDMI 2 |
33. Przycisk HELP |
|
(→strona 17) |
(→strona 112) |
*Przyciski MOUSE L-CLICK (kliknięcie lewym przyciskiem myszy) i MOUSE R-CLICK (kliknięcie prawym przyciskiem myszy) działają tylko po połączeniu projektora z komputerem za pomocą przewodu USB.
10
1. Wprowadzenie
1 Silnie naciśnij i zsuń osłonę baterii. 2 Załóżnowebaterie(AAA).Upewnijsię, czy prawidłowo ustawiono bieguny baterii (+/-).
3 Wsuń osłonę nad baterie aż do jej zatrzaśnięcia.Niewolnołączyćstarych inowychbateriilubróżnychrodzajów baterii.
•Pilota zdalnego sterowania trzeba traktować z zachowaniem szczególnej ostrożności.
•W razie zamoczenia pilota zdalnego sterowania należy go natychmiast wytrzeć do sucha.
•Unikać nadmiernego ciepła i wilgoci.
•Baterii nie wolno podgrzewać, demontować oraz powodować zwarcia.
•Nie wolno wyrzucać baterii do ognia.
•Jeśli pilot zdalnego sterowania nie będzie używany przez długi czas, należy wyjąć baterie.
•Upewnij się, czy prawidłowo ustawiono bieguny baterii (+/-).
•Nie wolno mieszać starych i nowych baterii lub różnych rodzajów baterii.
•Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.
7 m/22 stopy
Pilot zdalnego sterowania
Czujnik zdalnego sterowania w obudowie projektora
Pilot zdalnego sterowania
7 m/22 stopy
•Sygnał podczerwieni zależy od linii widzenia i sięga na odległość około 7 m (22 stóp) w obrębie 60-stopniowego kąta czujnika zdalnego sterowania w obudowie projektora.
•Projektornieodpowie,jeżelipomiędzyczujnikiemipilotemzdalnegosterowaniaznajdująsięprzeszkodyalbosilneświatło będzie padać na czujnik. Rozładowane baterie również utrudniają prawidłowe działanie pilota zdalnego sterowania.
11
1. Wprowadzenie
Oprogramowanie dostarczone na dysku CD ROM
Nazwy i funkcje programów dołączonych w pakiecie
Nazwa programu |
Funkcje |
Virtual RemoteTool |
Jesttoprogramużywanydokontrolowaniawłączania/wyłączaniazasilaniaorazwyboru |
(Tylko systemWindows) |
źródłaprojektorazpoziomukomputeraprzyużyciupołączeniazapomocądostarczonego |
|
przewodukomputerowego(VGA)orazinnychprzewodów.Tylkozapomocąpołączenia |
|
szeregowego można również wysłać obraz do projektora i zarejestrować go jako dane |
|
logoprojektora.Pozarejestrowaniugo,możnazablokowaćlogo,abyuniemożliwićjego |
|
zmianę. (→strona 36) |
|
|
Nazwa programu |
Funkcje |
|
|
Image Express Utility Lite |
• Jest to program, który służy do wyświetlania ekranu komputera, lub przesyłania |
|
dźwięku z komputera przez kabel USB lub przewodową/bezprzewodową sieć. |
|
Kabel komputerowy (VGA) nie jest wymagany. (→strona 56) |
|
• Tegoprogramumożnaużywaćdokontrolowaniawłączania/wyłączaniazasilania |
|
oraz wyboru źródła projektora z poziomu komputera. |
|
• NarzędziekorekcjigeometrycznejGeometricCorrectionTool(GCT)pozwalakorygować |
|
zniekształcenia obrazów rzutowanych na zakrzywioną ścianę. (→strona 63) |
Image Express Utility Lite for |
• Jest to oprogramowanie używane do projekcji ekranuTwojego komputera przez |
Mac OS |
przewodową/bezprzewodowąsieć.Kabelkomputerowy(VGA)niejestwymagany. |
|
(→strona 56, 61) |
|
• Ten program może być używany do sterowania wł./wył. zasilania oraz wyborem |
|
źródła projektora zTwojego komputera. |
|
* Funkcje„Audiotransmission”,„USBDisplay”,oraz„GCT”niesąobsługiwaneprzez |
|
Mac. |
|
|
|
|
Nazwa programu |
Funkcje |
|
|
PC Control Utility Pro 4 |
Jesttoprogramużywanydoobsługiprojektorazpoziomukomputerapopołączeniu |
PC Control Utility Pro 5 |
komputera i projektora za pomocą przewodu szeregowego albo przewodowej lub |
(do systemów Mac OS) |
bezprzewodowej sieci LAN. (→strona 52) |
|
|
UWAGA:
•Program Image Express Utility Lite nie obsługuje trybu „Meeting Mode" (Zebrania) dostępnego w programie Image Express Utility 2.0 dołączanym do niektórych innych modeliprojektorównaszejfirmy.
Usługa pobierania danych i środowisko pracy
W celu uzyskania informacji na temat środowiska pracy i usługi pobierania danych dla każdego oprogramowania, należy odwiedzić naszą stronę internetową:
Należy odwiedzić stronę: http://www.nec-display.com/dl/en/index.html Download - Projector →Software & Driver
12
W tym rozdziale zawarto opis włączania projektora i wyświetlania obrazu na ekranie.
Procedura wyświetlania obrazu
Punkt 1
• Podłączeniekomputera/przewoduzasilającego(→strona 14)
Punkt 2
• Włączenieprojektora(→strona 15)
Punkt 3
• Wybranieźródła(→strona 17)
Punkt 4
•Regulacjawymiarówipołożeniaobrazu(→strona 18)
•Korekcjazniekształceńtrapezowych[ZNIEKSZTAŁC.TRAPEZ.](→strona 22)
Punkt 5
•Regulacjaobrazuidźwięku
-Automatyczna optymalizacja sygnału komputerowego (→strona 26)
-Zwiększanie lub zmniejszanie głośności (→strona 26)
Punkt 6
• Prezentacja
Punkt 7
• Wyłączenieprojektora(→strona 27)
Punkt 8
• Pozakończeniuużywania(→strona 28)
13
2. Wyświetlanie obrazu (podstawowe działanie)
Podłączenie komputera/ przewodu zasilającego
1.Podłącz komputer do projektora.
Wtymrozdzialeprzedstawionoinformacjedotyczącepodstawowegopodłączaniaprojektoradokomputera.Informacjedotyczące innychpołączeńzawierarozdział„6.Montażipołączenia”nastronie122.
Podłącz przewód komputerowy (VGA) do wejścia COMPUTER IN projektora i portu komputera (mini D-Sub 15 Pin). Obracając śruby radełkowane obu złączy, zamocuj przewód komputerowy (VGA).
2.Podłącz dostarczony przewód zasilający do projektora.
Najpierw podłącz 3-wtykową wtyczkę dołączonego kabla zasilania do złącza AC IN na projektorze, a następnie podłącz drugą wtyczkę dołączonego kabla zasilania do gniazda sieciowego.
Wskaźnik zasilania projektora zaświeci się na czerwono* (tryb gotowości) Patrz sekcja Wskaźnik POWER (Zasilanie). (→strona 136)

COMPUTER IN
Do gniazdka sieciowego
Upewnijsię,żewtykisącałkowiciewłożonedozłącza
AC IN i do gniazda sieciowego.
OSTRZEŻENIE:
ElementyprojektoramogąsiętymczasowonagrzewaćwraziewyłączeniaprojektorazapomocąprzyciskuPOWER(Zasilanie) lub odłączenia zasilacza sieciowego podczas normalnej pracy projektora.
Podczas podnoszenia projektora należy zachować ostrożność.
14
2. Wyświetlanie obrazu (podstawowe działanie)
Włączanie projektora
1. Przesuńpokrywęobiektywuwprawo,abyodsłonićobiektyw.
[M353WS/M303WS/M333XS]
1. Zdejmij pokrywkę obiektywu.
Pokrywka obiektywu
2.Naciśnij przycisk (POWER, zasilanie) na obudowie projektora lub przycisku POWER ON (Włączenie zasilania) na pilocie zdalnego sterowania.
Wskaźnik POWER (Zasilanie) zmieni kolor na niebieski i projektor będziegotowydoużycia.
WSKAZÓWKA:
•Wyświetleniekomunikatu„Projektorjestzamknięty!Wprowadźsłowokluczowe.” oznacza,żewłączonofunkcję[BEZPIECZEŃSTWO].(→strona33)
Po włączeniu projektora upewnij się, czy włączono komputer lub źródło obrazu oraz czy otwarto osłonę obiektywu.
UWAGA: Przy braku sygnału wejściowego wyświetlana jest informacja o braku sygnału (ustawieniefabryczne).
Czuwanie |
Miganie |
Włączony |
Stałe świecenie na |
Migająca niebieska |
Świecąca niebieska |
czerwony |
lampka |
lampka |
(→strona 136)
15
2. Wyświetlanie obrazu (podstawowe działanie)
Przy pierwszym włączeniu projektora pojawi się menu rozruchowe. Za pomocą tego menu można wybrać jeden z języków menu.
Aby wybrać język menu, należy wykonać wymienione czynności.
1. Użyj ▲,▼, lub ,abywybraćjedenzjęzykówmenu.
2. NaciśnijprzyciskENTER,abyzatwierdzićwybór.
Po wykonaniu tej procedury można przejść do obsługi menu. W razie potrzeby można później wybrać język menu.
(→[JĘZYK] na stronach 84 i 97)
UWAGA:
•Przywyłączaniuiponownymwłączaniuzasilaniazapomocąlistwyzasilającejlubprzerywacza
należyodczekaćprzynajmniej1sekundępomiędzywyłączeniemgłównegozasilaniaiponownymwłączeniem. Wprzeciwnymwypadkuprojektormożenieotrzymaćzasilania(diodaLEDtrybugotowościniebędziesiępalić). Wtakiejsytuacjinależyodłączyćprzewódzasilającyiponowniegopodłączyć.Włączgłównezasilanie.
•Wraziewystąpieniajednejznastępującychsytuacjiprojektorniezostaniewłączony.
•Kiedy temperatura wnętrza projektora jest za wysoka, projektor wykryje anormalnie wysoką temperaturę. W takim stanie projektor nie zostanie włączony, aby chronić podzespoływewnętrzne.Wtakiejsytuacjinależyodczekaćdoochłonięciapodzespołówwewnętrznychprojektora.
•Pozakończeniaokresueksploatacjilampyprojektorniezostaniewłączony.Wtakimprzypadku,należywymienićlampę.
•Zapalenie się wskaźnika STATUS (Stan) na kolor pomarańczowy po naciśnięciu przycisku zasilania oznacza włączenie funkcji [BLOKADA PANELU STER.]. Blokadę można anulowaćprzezjejwyłączenie.(→strona100)
•Jeżelilampasięniezaświeci,awskaźnikSTATUS(Stan)miga,włączającsięiwyłączającsześćrazywcyklu,należyodczekaćpełnąminutęinastępniewłączyćzasilanie.
•KiedywskaźnikPOWER(Zasilanie)migananiebieskowkrótkichcyklach,niemożnawyłączyćzasilaniazapomocąprzyciskuPOWER(Zasilanie).
•Bezpośredniopowłączeniuprojektoramożewystępowaćmiganieobrazu.Jesttonormalnezjawisko.Odczekaj3-5minutdoustabilizowaniaświecenialampy.
•Powłączeniuprojektoraosiągnięciepełnejjasnościlampymożetrochępotrwać.
•W razie włączenia projektora natychmiast po wyłączeniu lampy lub kiedy temperatura jest za wysoka, przez kilka minut wentylatory będą pracować bez wyświetlania obrazu,adopieropóźniejzostanierozpoczętewyświetlanieobrazu.
16
2. Wyświetlanie obrazu (podstawowe działanie)
Wybieranie źródła
UWAGA:Włączkomputerluburządzenieźródłaobrazupodłączonedoprojektora.
Automatyczne wykrywanie sygnału
Naciśnij raz przycisk SOURCE (Źródło). Projektor wyszuka dostępne źródło sygnału wejściowego i je wyświetli. Źródło sygnału wejściowego będzie zmieniane w następujący sposób:
KOMPUTER → HDMI1 → HDMI2 → VIDEO → USB-A → SIEĆ → USB-B →
KOMPUTER →...
•Po wyświetleniu ekranu ŹRÓDŁO można kilkukrotnie nacisnąć przycisk SOURCE (Źródło), aby wybrać źródło sygnału wejściowego.
WSKAZÓWKA:Jeślibrakjestsygnałuwyjściowego,danewejściezostaniepominięte.
Korzystanie z bezprzewodowego pilota zdalnego sterowania
Naciśnij dowolny z przycisków COMP1, HDMI1, HDMI2, VIDEO, USB-A, LAN lub USB-B.
Wybieranie źródła domyślnego
Daneźródłomożnaustawićjakoźródłodomyślne,którebędziewyświetlane zawsze po włączeniu projektora.
1.Naciśnij przycisk MENU.
Pojawi się menu.
2.Dwukrotnie naciśnij przycisk ,abyprzejśćdomenu[USTAW.],poczym naciśnij przycisk HlubENTER,abywybraćopcję[OGÓLNE].
3.Naciśnij czterokrotnie przycisk , aby wybrać element [OPTIONS(2)]
([OPCJE(2)]).
4.NaciśnijpięciokrotnieprzyciskH,abywybraćelement[DEFAULTSOURCE
SELECT]([WYBÓRDOM.ŹRÓDŁA])inaciśnijprzyciskENTER.
Pojawi się ekran [WYBÓR DOM. ŹRÓDŁA]. (→strona 105)
5.WybierzźródłoużywanejakoźródłodomyślneinaciśnijprzyciskENTER.
6.KilkarazynaciśnijprzyciskEXIT(Zamknij),abyzamknąćmenu.
7.Ponownieuruchomprojektor.
Nastąpi wyświetlenie źródła wybranego w punkcie 5.
WSKAZÓWKA:
•Powłączeniutrybugotowościprojektorazastosowaniesygnałukomputerowegozkomputerapodłączonego dowejściaCOMPUTERINspowodujewłączeniezasilaniaprojektorairozpoczęciewyświetlaniaobrazuz
komputera.
([AUTO.WŁĄCZ.(COMP.)]→strona105)
•W systemie Windows 7 kombinacja klawisza Windows i P pozwala szybko i łatwo skonfigurować zewnętrznywyświetlacz.
17
2. Wyświetlanie obrazu (podstawowe działanie)
Regulowanie wymiarów i położenia obrazu
Za pomocą regulowanej stopki z możliwością pochylenia, funkcji powiększania lub pierścienia ustawiania ostrości można wyregulować położenie i wymiary obrazu.
W tym rozdziale pominięto schematy i przewody dla zapewnienia przejrzystości.
Regulowanie kąta wyświetlania (wysokości obrazu) |
Regulowanie pochylenia obrazu w lewo i w prawo |
[Stopka pochylania] (→strona 19) |
[Tylna stopka] (→strona 19) |
Precyzyjna regulacja wymiarów obrazu |
Regulacja ostrości |
[Funkcja zoomu] (→strona 20) |
[Funkcja ostrości] (→strona 21) |
Regulowanie korekcji zniekształceń trapezowych [ZNIEKSZTAŁC.TRAPEZ.]* (→strona 22)
*Funkcja automatycznej korekcji zniekształceń trapezowych jest włączona w momencie wysyłki.
Informacje dotyczące ręcznej korekcji zniekształceń trapezowych zawiera rozdział „6. Ręczna korekcja zniekształceń trapezowych”na stronie 22.
18
2. Wyświetlanie obrazu (podstawowe działanie)
1. Podnieśprzedniąkrawędźprojektora.
PRZESTROGA:
Niewolnodotykaćwylotupowietrzapodczasdostosowywaniaustawienia stopki regulacji nachylenia, ponieważ nagrzewa się on po włączeniu projektora i pozostaje gorący po wyłączeniu.
1
2. |
Dopchnijdogóryichwyćdźwignięstopkiregulacjinachyleniazmożliwością |
|
2 |
|
dostosowaniazprzoduprojektora,abyrozsunąćstopkę. |
|
Dźwignia stopki |
|
|
|
|
3. |
Opuśćprzódprojektoranażądanąwysokość. |
Stopka regulacji nachylenia |
regulacji nachyle- |
|
|
niazmożliwością |
|
4. |
Zwolnijdźwignięstopkiregulacjinachyleniazmożliwościądostosowania, zmożliwościądostosowania |
dostosowania |
|
|
abyzablokowaćstopkęnamiejscu. |
|
|
Stopkęmożnarozsunąćnadługośćdo2cala/52mm.
Przódprojektoramożnaregulowaćwzakresieokoło10stopni(dogóry).
Obróćtylnąstopkęnażądanąwysokość,abywyrównaćobraznapowierzchni wyświetlania.
PRZESTROGA:
•Stopki pochylającej nie wolno używać do celów niezgodnych z jej przeznaczeniem.
Nieprawidłowe użytkowanie, na przykład chwytanie za stopkę lub wieszanie projektora na ścianie przy użyciu stopki może spowodować uszkodzenie urządzenia.
Regulowanie pochylenia obrazu w lewo i w prawo [Tylna stopka]
• Obróćtylnąstopkę.
3
Tylnąstopkęmożnarozsunąćnadługośćdo1cala/26,5mm.Obrócenietylnej stopki pozwala na poziome rozmieszczenie projektora.
UWAGA:
• Niewolnorozsuwaćtylnejstopkipozalimitwysokości(0,8cala/21,5mm).Wprzeciwnymwypadkutylna stopkamożewypaśćzprojektora.
• Jeśliwydłużenietylnejlewejstópki(patrzącztyłu)powoduje,żewysunięciekolidujezpoziomem,wysuń prawątylnąstópkęodalsze0,5cala/12mm.Jeśliwydłużenietylnejprawejstópkipowoduje,żewysunięcie kolidujezpoziomem,wysuńlewątylnąstópkęodalsze0,3cala/8mm.
Tylne stópki
Góra Dół
19
