Система управления CITY MULTI
и кондиционеры Mitsubishi Mr. Slim
Контроллер дистанционного управления МА PAR-30MAA
Руководство по эксплуатации
Русский
Для того, чтобы эксплуатировать это изделие правильным образом, внимательно прочтите указания в этом руководстве перед использованием.
Сохраните руководство для использования в качестве справочника в дальнейшем. Следите, чтобы этот компакт-диск и руководство по установке были переданы всем будущим пользователям.
Для обеспечения безопасной и правильной работы контроллера его установку должен выполнять квалифицированный специалист.
Характеристики изделия
Особенность 1
Большой, легко читаемый дисплей
Охлажд. Уст. темп.
Режим Темп.
Растровый ЖК-дисплей с большими символами для облегчения чтения
Особенность 2
Кнопки расположены в соответствии со своим назначением, что позволяет выполнять навигацию интуитивно-понятным образом.
Часто используемые кнопки имеют больший размер, чем другие, чтобы предотвратить неумышленное нажатие других кнопок.
Простое расположение кнопок
Особенность 3
Большие, легко нажимаемые кнопки
Содержание
Меры предосторожности........................... |
4 |
Названияифункциикомпонентовконтроллера............. |
6 |
Интерфейс контроллера......................................... |
6 |
Индикация................................................................ |
8 |
Прочтите перед работой с контроллером............ |
10 |
Структура меню..................................................... |
10 |
Объяснение значков.............................................. |
11 |
Основные операции.................................. |
12 |
ВКЛ/ВЫКЛ питания................................................ |
12 |
Настройки режима работы, температуры |
|
и скорости вентилятора ....................................... |
14 |
Навигация по меню.................................... |
16 |
Список главного меню........................................... |
16 |
Ограничения для вспомогательного контроллера.......... |
17 |
Навигация по главному меню. .............................. |
18 |
Настройка функций работы контроллера... |
20 |
Угол•Жалюзи•Вент. (Lossnay) ............................... |
20 |
Макс. мощность ..................................................... |
22 |
Часы........................................................................ |
23 |
Таймер (Таймер ВКЛ/ВЫКЛ) ................................. |
24 |
(Таймер автоотключения)........................ |
26 |
Таймер на неделю ................................................. |
28 |
Тих.реж.нар ............................................................ |
30 |
Ограничение........................................................... |
32 |
Энергосбережение................................................. |
36 |
Ночной режим........................................................ |
40 |
Ручная установка угла........................................... |
42 |
Настр. осн. экрана................................................. |
44 |
Констрастность...................................................... |
45 |
Выбор языка........................................................... |
46 |
Отладка........................................................ |
48 |
Информация о фильтре........................................ |
48 |
Устранение неисправностей..................... |
50 |
Информация о неисправностях............................ |
50 |

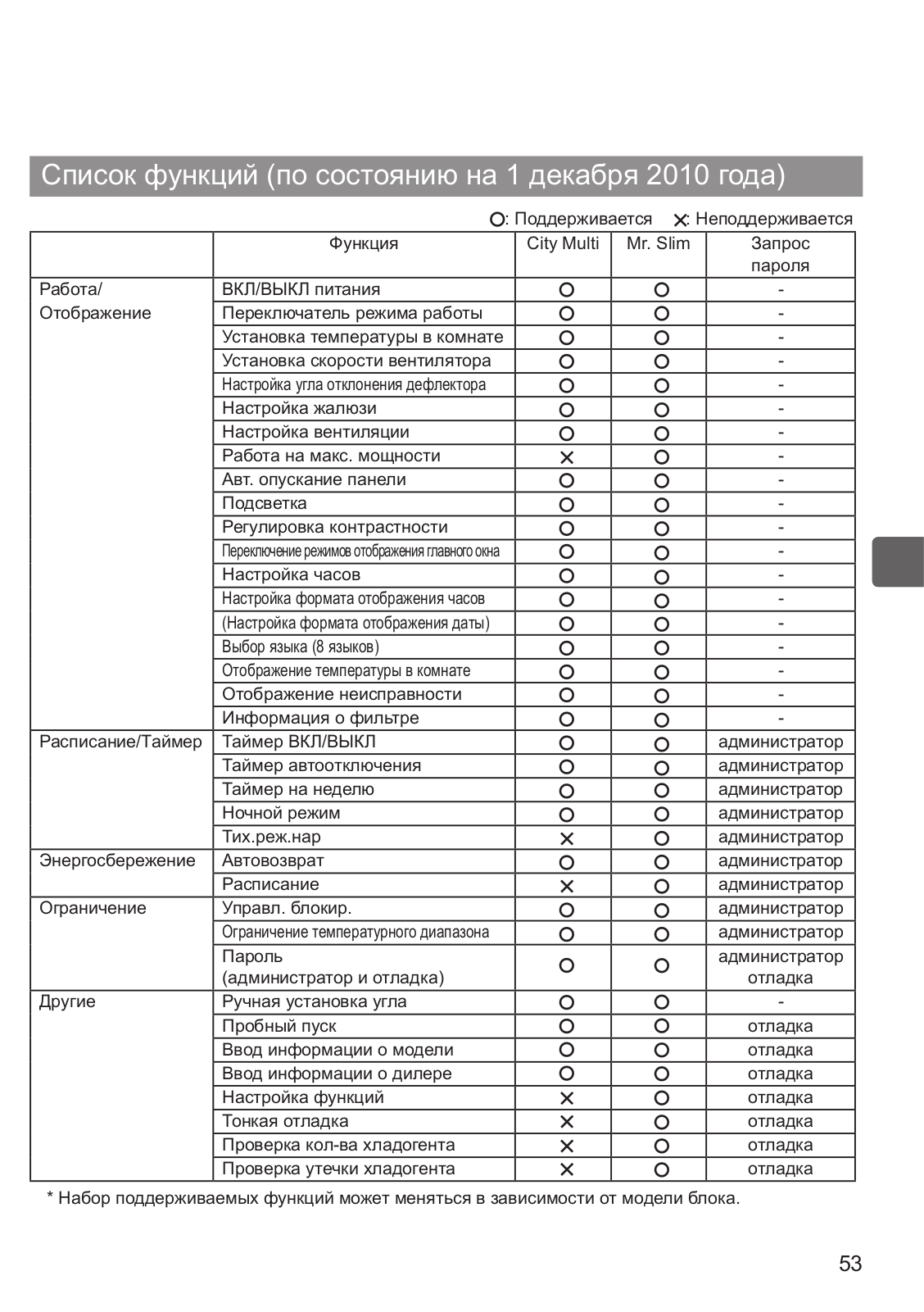

Технические характеристики.................... |
52 |
Меры предосторожности
•Тщательно прочтите следующие правила соблюдения техники безопасности перед использованием изделия.
•Для обеспечения безопасности строго соблюдайте указанные меры.
ПРЕДОСТЕРЕЖЕНИЕ |
Указывает на опасность смертельного исхода или |
тяжелой травмы. |
|
ВНИМАНИЕ |
Указывает на опасность получения тяжелой травмы или |
повреждения оборудования. |
•После прочтения данного руководства передайте его конечному пользователю для последующего использования в качестве справочного документа.
•Храните руководство для последующего использования в качестве справочного документа и обращаться к нему при необходимости. Руководство должно быть доступно для персонала, занимающегося ремонтом или перемещением контроллера. Передавайте руководство всем
будущим пользователям.
Общие предостережения
ПРЕДОСТЕРЕЖЕНИЕ
Не устанавливайте контроллер в местах высокой концентрации масла, пара, органических растворителей или таких коррозионных газов, как сернистый газ, в местах частого использования кислотных или щелочных растворов или аэрозолей. Эти вещества могут снижать эффективность работы контроллера или вызывать коррозию отдельных составных частей контроллера, что в свою очередь может привести к поражению персонала электрическим током, возникновению неисправностей, образованиюдымаиливозгоранию.
Для снижения опасности возникновения коротких замыканий, утечки тока, поражения электрическим током, возникновения неисправностей, образования дыма и возгорания не мойте контроллерводойилидругимижидкостями.
Для снижения опасности возникновения коротких замыканий, утечки тока, поражения электрическим током, возникновения неисправностей, образования дыма и возгорания не прикасайтесь к переключателям, кнопкамиэлектрическимузламмокрымируками.
При выполнении дезинфекции изделия с использованием спиртосодержащихвеществдолжнабытьобеспеченасоответствующая вентиляция помещения. Пары алкоголя вокруг изделия могут стать
причинойпожараиливзрывапривключенииустройства.
ВНИМАНИЕ
Для снижения опасности возгорания и взрыва не оставляйте легковоспламеняющиеся материалы и не распыляйте легковоспламеняющиесяаэрозоливблизиконтроллера.
Для снижения опасности повреждения контроллера не распыляйте инсектициды или другие легковоспламеняющиеся аэрозоли на контроллер.
Для снижения опасности получения травмы или поражения электрическим током перед распылением химических веществ вблизиконтроллеравыключитеконтроллеринакройтеего.
Для снижения опасности получения травмы или поражения электрическим током перед очисткой, техническим обслуживанием или проверкой контроллера выключите контроллериотключитеегоисточникпитания.
При обнаружении признаков ненормальных явлений (например, запаха горелой изоляции) прекратите эксплуатацию, переведите выключатель питания в выключенное положение и обратитесь к дилеру. Продолжение эксплуатации изделия может привести к поражению электрическим током, неисправностиилипожару.
Правильно устанавливайте все крышки, чтобы влага и пыль не попадали в контроллер. Попадание пыли и воды может привести к поражению электрическим током, образованию дымаиливозгоранию.
Для снижения риска загрязнения окружающей среды получите консультацию в уполномоченной организации о надлежащей утилизации контроллера.
Для снижения опасности поражения электрическим током и возникновения неисправностей не используйте острые предметы дляработыссенсорнойпанелью, переключателямиикнопками.
4
Для снижения опасности получения травмы и поражения электрическим током не прикасайтесь к острым кромкам отдельных деталей.
Для снижения опасности получения травмы от разбитого стекла не прилагайте чрезмерные усилия к стеклянным деталям.
Для снижения опасности получения травмы при работе с контроллером носите технические средства защиты.
Меры предосторожности при перемещении и ремонте контроллера
ПРЕДОСТЕРЕЖЕНИЕ
ВНИМАНИЕ
Перемещение и ремонт контроллера должен проводить квалифицированный персонал. Не разбирайте и не модифицируйте контроллер.
Неправильный установка или ремонт могут стать причиной травмы, поражения электрическим током или возгорания.
Для снижения опасности возникновения коротких замыканий, поражения электрическим током и возникновения неисправностей не прикасайтесь к печатной плате инструментами или руками и не допускайте скопления пыли на печатной плате.
Дополнительные меры предосторожности
Во избежание повреждения контроллера во время установки, проверки и ремонта пользуйтесь подходящими инструментами.
Этот контроллер предназначен для использования только с системой управления зданием разработки Mitsubishi Electric. Использование контроллера с другими системами или для других целей может стать причиной неисправностей.
Во избежание обесцвечивания корпуса при очистке контроллера не используйте бензин, растворители или ткани, пропитанные химическими веществами. Для очистки контроллера протрите его мягкой тканью, смоченной в воде с мягким моющим средством, удалите моющее средство влажной тканью, а затем удалите воду сухой тканью.
Во избежание повреждения контроллера обеспечьте защиту от статического электричества.
5
Названияифункциикомпонентовконтроллера
Интерфейс контроллера
5
|
|
|
6 |
4 |
3 |
2 |
1 |
Функциональные кнопки |
|
||
7 8 9 0
6
1 Кнопка ВКЛ/ВЫКЛ
Нажмите, чтобы включить или выключить внутренний блок.
2 Кнопка ВЫБОР
Нажмите, чтобы сохранить настройку.
3 Кнопка ВОЗВРАТ
Нажмите для возврата к предыдущему экрану.
|
4 Кнопка |
МЕНЮ |
Стр. 18 |
|
|
|
|
Нажмите, чтобы открыть главное меню.
5 Подсветка ЖК-экрана
Будут отображены параметры работы. Когда подсветка выключена, нажатие на любую кнопку включит подсветку, которая будет работать некоторое время в зависимости от экрана.
Когда подсветка выключена, нажатие любой кнопки включает подсветку, но не приводит к выполнению ее функции (кроме кнопки ВКЛ/ВЫКЛ ).
6 Индикатор ВКЛ/ВЫКЛ
Индикатор будет гореть зеленым цветом, когда устройство находится в работе. Индикатор будет мигать при включении контроллера или при возникновении ошибки.
Функции функциональных кнопок меняются в зависимости от экрана. См. подсказку по функциям кнопок, которая отображается в нижней части ЖК-экрана для функций, которые работают в данном окне. При централизованном управлении системой подсказка по функциям для заблокированных кнопок отображаться не будет.
Главное окно |
Главное меню |
||||||
|
|
|
Пт |
Главн. |
Главное меню |
|
|
|
|
|
|
Угол жалюзи вент.(Lossnay) |
|||
|
Комн |
|
|
Макс. мощность |
|
|
|
|
|
|
Таймер |
|
|
||
Охлажд. |
Уст. темп. |
Авт. |
|
|
|||
Таймер на неделю |
|
||||||
|
|
|
|
Тих.реж.нaр |
|
|
|
|
|
|
|
Основной экран: |
|
|
|
Режим |
Темп. |
Вент. |
Стрелка |
Страница |
|||
7 |
8 |
9 |
0 |
7 |
8 |
9 |
0 |
Подсказка по функциям
7 Функциональная кнопка F1
Главное окно: нажмите для изменения режима работы.
Главное меню: нажмите, чтобы переместить курсор вниз.
8 Функциональная кнопка F2
Главное окно: нажмите для уменьшения температуры.
Главное меню: нажмите, чтобы переместить курсор верх.
9 Функциональная кнопка F3
Главное окно: нажмите, чтобы увеличить температуру.
Главное меню: нажмите для перехода к предыдущей странице.
0 Функциональная кнопка F4
Главное окно: нажмите, чтобы изменить скорость вентилятора.
Главное меню: нажмите для перехода к следующей странице.
7
Названияифункциикомпонентовконтроллера |
|||
Индикация |
|
|
|
Главное окно может отображаться в двух разных режимах: «полный» и «Базовый». |
|||
Заводской настройкой по умолчанию являются «полный» режим |
|||
отображения. Чтобы переключиться в «Базовый» режим, измените |
|||
параметр в настройке главного окна. (См. стр. 44.) |
|
||
Полный режим отображения |
|
|
|
* Все значки показаны для |
bcdef g h |
|
|
иллюстрации и описания. |
|
|
|
|
|
Пт |
3 |
6 |
|
|
i |
7 |
|
|
|
98 |
Комн |
|
j |
0 |
Уст. темп. |
Авт. |
|
Охлажд. |
4 |
||
1 |
|
|
|
a |
Темп. |
Вент. |
|
Режим |
|
||
|
k |
2 |
|
|
5 |
|
|
Базовый режим отображения |
|
|
|
2
|
Пт 3 |
Охлажд. Уст. темп. |
Авт. |
1 |
4 |
Режим |
Темп. |
Вент. |
5
8
|
1Режим работы |
Стр. 14 |
|
b |
Стр. 34 |
|
|
Здесь отображается режим работы |
|
|
|
Отображается, когда кнопки заблокированы. |
|
|
внутреннего блока. |
|
|
|
|
|
2Заданная температура Стр. 14
Здесь отображается заданная температура.
3Часы (См. руководство по установке.)
Здесь отображается текущее время.
4Скорость вентилятора Стр. 15
Здесь отображаются настройки скорости вентилятора.
5Подсказка по функциям кнопок
Здесь отображаются функции соответствующих кнопок.
6
Отображается при централизованном управлении включением и выключением.
7
Отображается при централизованном управлении режимом работы.
8
Отображается при централизованном управлении заданной температурой.
9
Отображается при централизованном управлении функцией сброса фильтра.
0 |
Стр. 48 |
Отображается при необходимости в обслуживании фильтра.
aКомнатная температура (См. руководство по установке.)
Здесь отображается текущая комнатная температура.
c |
Стр. 40 |
Отображается, когда включена функция Таймер ВКЛ/ВЫКЛ или автоматической регулировки в ночное время.
|
d |
Стр. 28 |
|
Отображается, когда включен таймер на |
|
|
неделю. |
|
|
e |
Стр. 36 |
|
||
|
Отображается, пока изделие работает в |
|
|
режиме энергосбережения. |
|
|
f |
Стр. 30 |
|
||
Отображается, пока наружный блок работает в «тихом» режиме.
g
Отображается, когда встроенный терморезистор на контроллере включен для наблюдения за комнатной температурой (a).
отображается, когда терморезистор на внутреннем блоке включен для
наблюдения за комнатной температурой.
|
h |
Стр. 20 |
|
Отображает настройку угла. |
|
|
i |
Стр. 21 |
|
||
|
Отображает настройку жалюзи. |
|
|
j |
Стр. 21 |
|
||
|
Отображает настройку вентиляции. |
|
|
k |
Стр. 32 |
|
||
Отображается, когда ограничен диапазон заданных температур.
Большая часть параметров (за исключением ВКЛ/ВЫКЛ, режима, скорости вентилятора и температуры) может быть настроена в главном окне. (См. стр. 18.)
9
Прочтитеперед работойсконтроллером
Структура меню
Главное меню
|
Нажмите |
|
|
|
|
|
|
|
|||
|
|
|
Угол•Жалюзи•Вент. (Lossnay) |
||||||||
|
|
||||||||||
|
кнопку |
МЕНЮ |
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Переместите |
|
|
|
Макс. мощность |
|
|||||
|
|
||||||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
Таймер |
||||||
|
|
||||||||||
|
курсор на |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
Таймер ВКЛ/ВЫКЛ |
|||||
|
желаемый |
|
|
|
|
|
|||||
|
|
|
|
|
|
||||||
|
элемент с |
|
|
|
|
|
Таймер автоотключения |
||||
|
|
|
|
|
|
||||||
|
помощью |
|
|
|
|
|
|
|
|||
|
кнопки F1 или |
|
|
|
Таймер на неделю |
|
|||||
|
|
||||||||||
|
F2 и нажмите |
|
|
|
|
|
|
|
|||
|
|
|
|
Тих.реж.нар |
|
||||||
|
|
||||||||||
|
кнопку |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
||||
|
|
|
. |
|
|
|
Ограничение |
|
|||
|
ВЫБОР |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
Темп. диапазон |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Управл. блокир. |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергосбережение |
|||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|

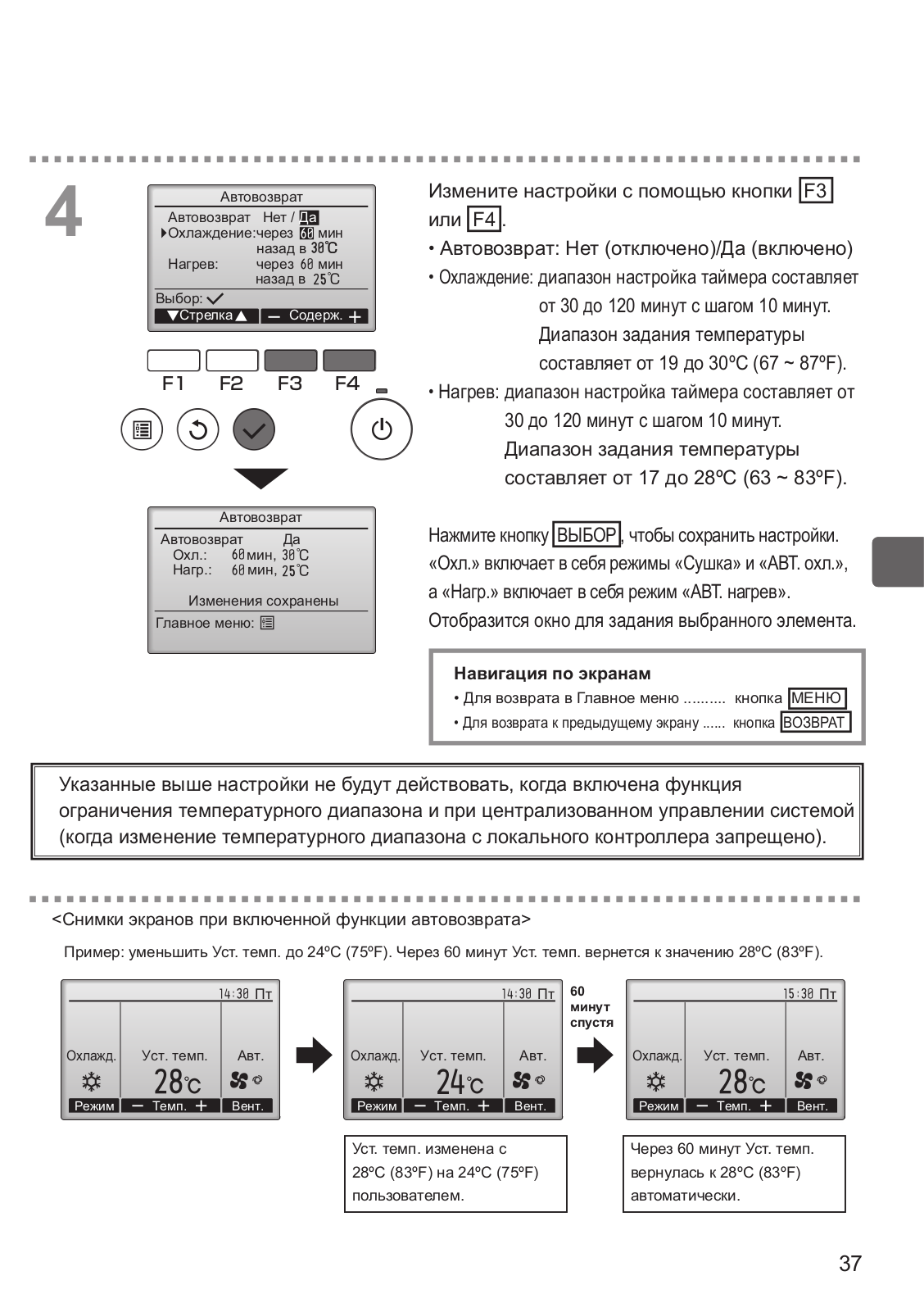

Автовозврат |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Расписание |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

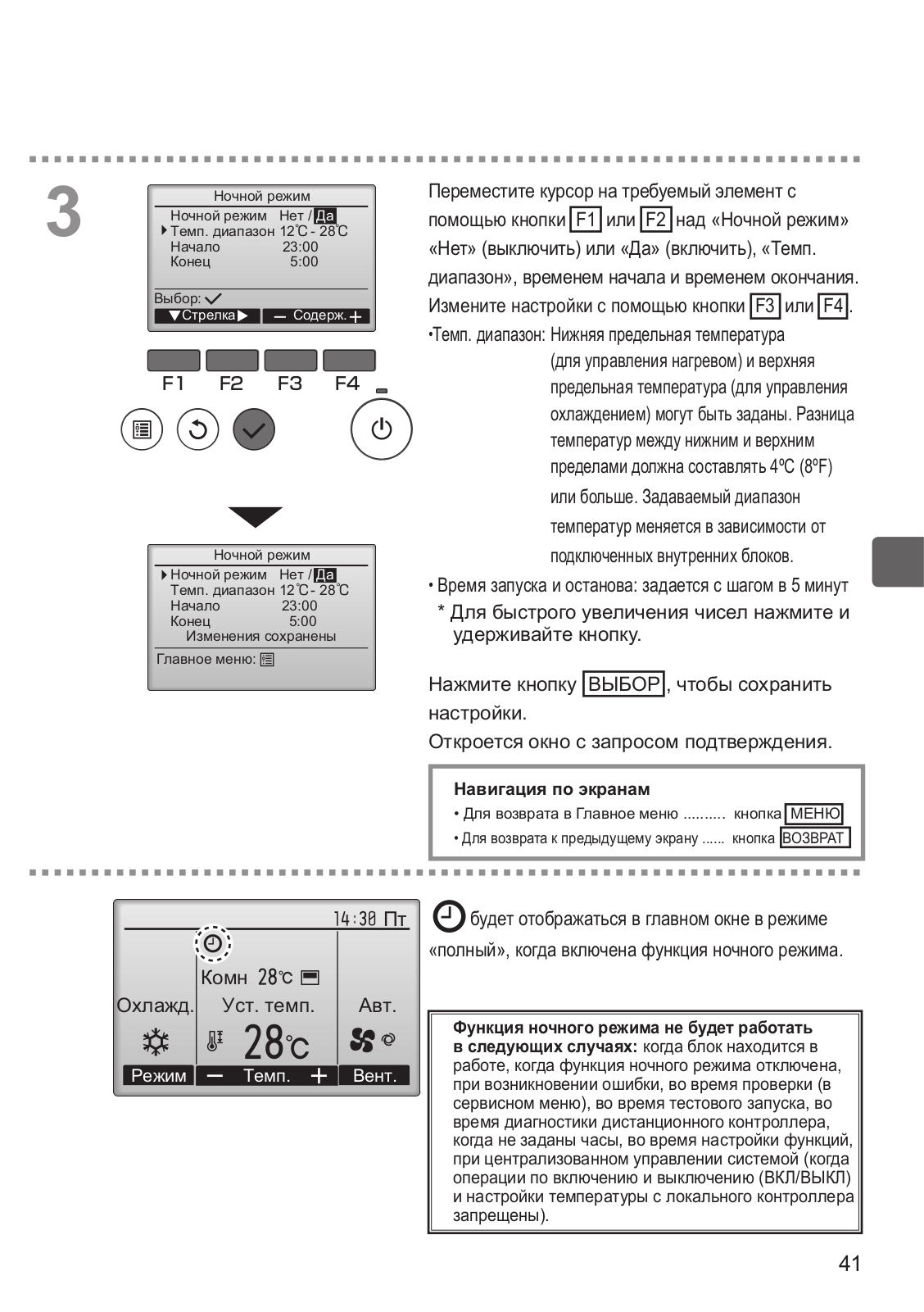

Ночной режим |
|||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Информация о фильтре |
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Информация о неисправностях |
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Отладка |
||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
Авт. опускание панели |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Ручная установка угла |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Основные настройки |
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
Глав./Под. |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Часы |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Настр. осн. экрана |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Констрастность |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Информация на экране |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Авт. режим |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Пароль администратора |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Выбор языка |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Стр. 20 Стр. 22
Стр. 24 Стр. 26 Стр. 28 Стр. 30
Стр. 32 Стр. 34
Стр. 36 Стр. 38 Стр. 40 Стр. 48 Стр. 50
См. техническую документацию, которая прилагается к автоматической подъемной панели.
Стр. 42
См. руководство по установке.
Стр. 23 Стр. 44 Стр. 45
См. руководство по установке.
См. руководство по установке.
См. руководство по установке.
Стр. 46
10
Сервисное обслуживание
Пробный пуск
Ввод информации об отладке
Настройка функций
Lossnay (только для City Multi)
Проверка
Самодиагностика
Пароль на отладку
Проверка удал. контроллера
См. руководство по установке внутреннего блока.
См. руководство по установке внутреннего блока.
См. руководство по установке.
См. руководство по установке.
См. руководство по установке внутреннего блока.
См. руководство по установке.
См. руководство по установке.
См. руководство по установке.
Не все функции доступны на всех моделях внутренних блоков.
Объяснение значков
Работа контроллера
В следующей таблице собраны квадратные Таймер P
значки, используемые в
этом руководстве.
|
Для изменения параметров следует ввести пароль |
|
||||||||
P |
администратора в окне ввода пароля. Нет параметра, который |
Main |
||||||||
бы позволил пропустить этот процесс. |
|
|||||||||
|
|
|
Таймер |
|
|
|
|
|
|
|
|
|
Введите пароль администратора |
|
: нажмите, чтобыпереместитькурсорвлево. |
|
|||||
|
|
|
Означает |
|||||||
|
|
F1 |
||||||||
|
|
|
|
|
|
|
|
: нажмите, чтобыпереместитькурсорвправо. |
настройки, |
|
|
|
|
|
|
|
|
F2 |
|||
|
|
|
|
|
|
|
F3 |
: нажмите, чтобыуменьшитьзначениена1. |
которыемогут |
|
|
|
Выбор: |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
бытьсделаны |
|
|
|
Стрелка |
|
|
|
F4 |
: нажмите, чтобыувеличитьзначениена1. |
|||
|
|
|
|
|
|
|
|
|
|
толькосглавного |
|
|
F1 |
F2 |
F3 |
F4 |
*Изменения не могут быть сделаны, |
удаленного |
|||
|
|
пока не будет введен верный пароль. |
контроллера. |
|||||||
|
|
|
|
|
|
|
||||
|
Означает настройки, |
|
|
Означает настройки, которые могут |
||||||
ON |
которые могут быть |
|
|
OFF |
быть изменены только, когда блоки не |
|||||
изменены только, когда |
находятся в работе. |
|
||||||||
|
блоки находятся в работе. |
|
|
|
|
|||||
|
Означает настройки, которыемогут |
|
|
Означает функции, которые не |
||||||
|
бытьизменены только, когда блоки |
|
|
доступны, когда кнопки блокированы |
||||||
|
работают врежиме «Охлаждение», |
|
|
или система управляется |
||||||
|
«Нагрев» или«Авт.». |
|
|
|
|
централизованно. |
|
|||
11
Основные операции
ВКЛ/ВЫКЛ питания
Кнопочное управление
ВКЛ
Нажмите кнопку ВКЛ/ВЫКЛ .
Индикатор ВКЛ/ВЫКЛ будет гореть зеленым цветом, начнется работа.
ВЫКЛ
Нажмите кнопку ВКЛ/ВЫКЛ снова.
Индикатор ВКЛ/ВЫКЛ будет погашен, работа будет остановлена.
12
Память состояния работы
|
Настройка удаленного контроллера |
Режим работы |
Режим работы перед выключением питания |
Заданная температура |
Заданная температура перед выключением питания |
Скорость вентилятора |
Скорость вентилятора перед выключением питания |
Настраиваемый диапазон задаваемой температуры
Режим работы |
Диапазон заданных температур |
Охлаждение/сушка |
19 ~ 30 ºC (67 ~ 87 ºF) |
Нагрев |
17 ~ 28 ºC (63 ~ 83 ºF) |
Авт. |
19 ~ 28 ºC (67 ~ 83 ºF) |
Вент. |
Не задается |
Настраиваемый диапазон температуры отличается для разных моделей внутренних блоков.
13
Настройкирежимаработы, температурыискоростивентилятора ON
Кнопочное управление
Режим работы
|
|
|
|
Пт |
|
|
Комн |
|
|
Охлажд. |
|
Уст. темп. |
|
Авт. |
Режим |
|
Темп. |
|
Вент. |
|
|
Нажмите кнопку F1 для перехода между режимами работы в порядке «Охлажд., Сушка, Вент., Авт. и Нагрев». Выберите желаемый режим работы.
Охлажд. |
|
Сушка |
|
Вент. |
|
|
|
|
|
F1 F2 F3 F4 |
Авт. |
Нагрев |
•Режимы работы, которые недоступны для моделей подключенных внутренних блоков, не будут отображаться на экране.
Мигающие значки режимов
Значок режима будет мигать, когда другие внутренние блоки в аналогичной группе кондиционирования (подключенной к одном наружному блоку) уже работают в другом режиме. В этом случае оставшиеся блоки в этой группе смогут работать только в этом режиме.
Заданная температура
|
|
|
|
Пт |
Нажмите кнопку |
F2 |
, чтобы уменьшить |
||
|
|
|
|
|
заданную температуру на 1ºC (1ºF), а чтобы |
||||
|
Комн |
|
|
|
|||||
|
|
|
|
увеличить – нажмите кнопку |
F3 |
. |
|||
|
|
|
|
|
|
|
|
|
|
Охлажд. |
Уст. темп. |
|
Авт. |
|
|
|
|
|
|
|
•Задаваемые диапазоны температур для различных |
||||||||
|
|
|
|
|
|||||
Режим |
|
Темп. |
|
Вент. |
режимов работы см. в таблице на стр. 13. |
||||
|
|
•Заданный температурных диапазон не может быть |
|||||||
|
|
|
|
|
установлен для работы вентилятора. |
||||
F1 |
F2 |
F3 |
|
F4 |
|
|
|
|
|
14
Скорость вентилятора
|
|
|
|
Пт |
|
|
Комн |
|
|
Охлажд. |
|
Уст. темп. |
|
Авт. |
Режим |
|
Темп. |
|
Вент. |
|
|
F1 F2 F3 F4
Нажмите кнопку F4 для перехода между
скоростями вентилятора в следующем порядке.
Авт.
•Возможные скорости вентилятора зависят от моделей подключенных внутренних блоков.
•Скорость вентилятора может быть изменена даже, когда кнопки блокированы или когда система управляется централизованно.
15
Навигация по меню
Список главного меню
Установка и |
Подробные настройки |
Стр. |
|
отображение элементов |
|
|
|
Угол•Жалюзи•Вент. |
Исползайте для установки угла наклона. |
20 |
|
(Lossnay) |
|
•Выберите желаемую настройку угла из 5 возможных. |
|
|
|
Используйте, чтобы включить или выключить жалюзи. |
|
|
|
•Выберите желаемый параметр из «ВКЛ» и «ВЫКЛ». |
|
|
|
Используйте для задания объема вентиляции. |
|
|
|
•Выберите желаемый параметр из «Выкл», «Низ.» и «Выс.». |
|
|
|
|
|
Макс. мощность |
Используйте, чтобы быстро достичь комфортной |
22 |
|
|
|
температуры в комнате. |
|
|
|
•Блоки могут работать в режиме максимальной мощности до 30 минут. |
|
Таймер |
Таймер |
Используйте для задания момента включения и выключения. |
24 |
|
ВКЛ/ |
•Время может быть задано с шагом в 5 минут. |
|
|
ВЫКЛ |
* Требуется настройка часов. |
|
|
Таймер |
Используйте для задания времени автоотключения. |
26 |
|
автоотключения |
•Время может быть задано значением от 30 до 240 с шагом в 10 минут. |
|
Таймер на неделю |
Используйте для задания момента включения и выключения на неделю. |
28 |
|
|
|
•Для каждого дня может быть задано до 8 моделей работы. |
|
|
|
* Требуется настройка часов. |
|
|
|
* Не действительная, когда задействован таймер включения и выключения. |
|
Тих.реж.нар |
|
Используйте для задания периодов времени, в которых |
30 |
|
|
будет отдаваться преимущество тихой работе наружных |
|
|
|
блоков при управлении по температуре. Задайте моменты |
|
|
|
включения и выключения для каждого дня недели. |
|
|
|
• Выберите желаемый уровень тихого режима из «Нормальный», |
|
|
|
«Средний» или «Тихий». |
|
|
|
* Требуется настройка часов. |
|
Ограничение |
Темп. |
Используйте для ограничения заданного диапазона температур. |
32 |
|
диапазон |
•Для различных режимов работы могут быть заданы разные |
|
|
|
диапазоны температур. |
|
|
Управл. |
Используйте для блокирования выбранных функций. |
34 |
|
блокир. |
•Заблокированные функции сработать не смогут. |
|
Энергосбережение |
Автовозврат |
Используйте, чтобы блоки вернулись к работе по |
36 |
|
|
заданной температуре после окончания работы в режиме |
|
|
|
энергосбережения в заданные период времени. |
|
|
|
•Время может быть задано значением от 30 до 120 с шагом в 10 минут. |
|
|
|
* Эта функция будет недействительна, если диапазоны |
|
|
|
заданных температур будут ограничены. |
|
|
Расписание |
Задает моменты запуска и останова для работы блоков в |
38 |
|
|
режиме энергосбережения для каждого дня недели, а также |
|
|
|
задает степень энергосбережения. |
|
|
|
•Для каждого дня может быть задано до 4 моделей работы в |
|
|
|
режиме энергосбережения. |
|
|
|
•Время может быть задано с шагом в 5 минут. |
|
|
|
•Степень энергосбережения может быть задана значением 0% и |
|
|
|
от 50 до 90% с шагом в 10%. |
|
|
|
* Требуется настройка часов. |
|
16
Установка и |
Подробные настройки |
Стр. |
|
отображение элементов |
|
|
|
Ночной режим |
Используйте для настройки ночного режима. |
40 |
|
|
|
•Выберите «Да» для включения параметра, выберите «Нет» |
|
|
|
для отключения параметра. Могут быть заданы диапазон |
|
|
|
температур и моменты запуска и останова. |
|
|
|
* Требуется настройка часов. |
|
Информация о |
Используйте для проверки состояния фильтра. |
48 |
|
фильтре |
|
•Знак фильтра может быть сброшен. |
|
Информация о |
Используйте для проверки информации о неисправностях при |
50 |
|
неисправностях |
возникновении ошибки. |
|
|
|
|
•Могут быть отображены код ошибки, источник ошибки, |
|
|
|
адрес группы кондиционирования, модель блока, номер |
|
|
|
производителя, контактные сведения (номер телефона дилера). |
|
|
|
* Модель блока, номер производителя и контактные сведения будут |
|
|
|
отображаться только, если они были внесены предварительно. |
|
Отладка |
Ручная |
Используйте для установки угла наклона для каждого |
42 |
|
установкаугла |
дефлектора в неподвижном положении. |
|
Основные |
Часы |
Используйте для задания текущего времени. |
23 |
настройки |
Настр. |
Используйте для переключения между «полным» и |
44 |
|
осн. |
«Базовый» режимами отображения главного меню. |
|
|
экрана |
•Заводской настройкой по умолчанию являются «полный» |
|
|
|
режим отображения. |
|
|
Констрастность |
Используйте для регулировки уровня контрастности экрана. |
45 |
|
Выбор |
Исползайте для выбора желаемого языка. |
46 |
|
языка |
|
|
Ограничения для вспомогательного контроллера
Главн. Главное меню
Угол жалюзи вент.(Lossnay) Макс. мощность Таймер Таймер на неделю Тих.реж.нaр
Основной экран:
Стрелка
Страница
Следующие настройки не могут быть выполнены со вспомогательного контроллера. При необходимости, выполните эти настройки с основного контроллера. «Глав.» будет отображаться в заголовке главного меню на основном контроллере.
•Таймер (Таймер ВКЛ/ВЫКЛ, Таймер автоотключения)
•Таймер на неделю
•Тих.реж.нар
•Энергосбережение (Автовозврат, Расписание)
•Ночной режим
•Отладка (Ручная установка угла)
17
Loading...
