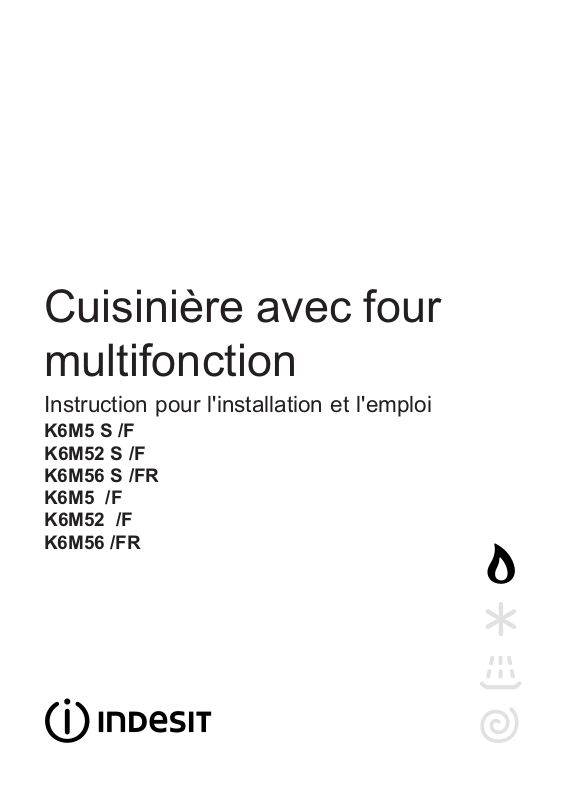

Cuisinière avec four multifonction
Instruction pour l'installation et l'emploi
K6M5 S /F
K6M52 S /F
K6M56 S /FR K6M5 /F K6M52 /F K6M56 /FR
Cuisinière avec four multifonction
Instruction pour l’installation et l’emploi
Conseils
Pour garantir l'efficacité et la sécurité de ce produit:
•adressez-vous exclusivement aus Centres d'assistance technique agréés
•demander toujours l'utilisation de pièces détachées originales.
1Cet appareil a été conçu pour une utilisation non
professionelle, à l’intérieur d’une habitation.
2Ces instructions ne sont valables que pour les pays
dont les symboles figurent dans la notice et sur la plaquette d’immatriculation de l’appareil.
3Ce mode d’emploi concerne un appareil de classe 1 (isolé) ou classe 2 - sous-classe 1 (encastrement entre
2 meubles)
4Lisez attentivement le présent livret car il contient des instructions très importantes concernant la sécurité
d’installation, d’usage et d’entretien. Conservez soigneusemeent ce livret pour toute consultation ultérieure.
5Après avoir déballé l’appareil, vérifier qu’il ne soit pas endommagé. En cas de doute, avant d’utiliser l’appareil, adressez-vous à du personnel qualifié. Les éléments de l’emballage (sachets en plastique, polystyrène expansé,
clous, etc ...) ne doivent pas être laissés à la portée des enfants car ils pourraient être dangereux.
6L’installation doit être effectuée par du personnel qualifié conformément aux instructions du fabricant. Le fabricant décline toute responsabilité pour tous dommages provoqués à des personnes, des animaux ou des choses en cas d’installation incorrecte de l’appareil.
7La sécurité électrique de cet appareil n’est assurée que si ce dernier est correctement raccordé à l’installation de mise
àla terre, conformément aux normes de sécurité électrique. Il est indispensable de vérifier si cette condition fondamentale est bien remplie; en cas de doute, adressez-vous
àune personne qualifiée pour un contrôle minutieux de l’installation électrique. Le fabricant ne peut en aucun cas
être considéré responsable des dommages pouvant survenir si l’installation de mise à la terre fait défaut.
8Avant de brancher l’appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette (placée sur l’appareil et/ou sur l’emballage) correspondent bien à celles de la ligne d’alimentation électrique et de distribution du gaz.
9Vérifiez si la charge électrique de l’installation et des prises de courant peut supporter la charge max. de l’appareil,
figurant sur la plaquette.
10 Lors de l’installation, il faut prévoir un interrupteur omnipolaire avec une distance d’ouverture entre les contacts supérieure ou égale à 3 mm.
11 En cas d’incompatibilité entre la fiche de l’appareil et la prise, remplacez cette dernière par une prise adéquate et, pour ce faire, adressez-vous à une personne qualifiée qui devra également vérifier si la section des câbles de la prise est apte à supporter la puissance max de l’appareil indiquée sur la plaquette. Généralement, il est préférable de ne pas utiliser d’adaptateurs ou de prises multiples, ni de rallonges. S’il est indispensable d’adopter de telles solutions, n’utilisez que des adaptateurs simples ou multiples ou des rallonges conformes aux normes de sécurité tout en veillant à ne pas dépasser la charge limite indiquée sur l’adaptateur simple et sur les rallonges et la puissance max. indiquée sur l’adaptateur multiple.
12 Déconnectez l’appareil lorsqu’il est inutilisé. Coupez l’alimentation par l’interrupteur général lorsque l’appareil est inutilisé et fermez le robinet du gaz.
13 Ne bouchez pas les fentes d’aération ou de dissipation de la chaleur.
14 Le cordon d’alimentation de cet appareil ne doit pas être remplacé par l’utilisateur. Si le cordon est endommagé ou s’il faut le remplacer, adressez-vous à l’un des centres de service après-vente agréé par le fabricant.
15 Cet appareil doit être exclusivement destiné à l’usage pour lequel il a été conçu. Toute autre utilisation (telle que le chauffage d’une pièce, par exemple) est impropre et, en tant que telle, dangereuse. Le fabricant décline topute responsabilité en cas de dommages provoqués par l’usage impropre de l’appareil.
16 L’usage de tout appareil électrique implique le respect de quelques règles fondamentales. A savoir:
•ne touchez jamais l’appareil avec les mains ou les pieds mouillés ou humides
•n’utilisez jamais l’appareil pieds nus
•évitez d’utiliser des rallonges ou, le cas échéant, prenez le maximum de précautions
•ne tirez jamais le cordon d’alimentation ou l’appareil pour débrancher la fiche de la prise de courant.
•n’exposez pas l’appareil aux agents atmosphériques (pluie, soleil, etc)
•ne laissez pas utiliser l’appareil par des enfants ou par
des personnes incapables de le faire, sans surveillance. 17 Avant toute opération de nettoyage ou de maintenance, déconnectez l’appareil en le débranchant ou en agissant
sur l’interrupteur pour couper l’électricité.
18Si vous décidez de ne plus utiliser votre appareil, faites le nécessaire pour le rendre inutilisable en le débranchant de la prise et en coupant le cordon d’alimentation. Nous recommandons vivement de neutraliser les parties de l’appareil susceptibles de représenter un danger quelconque, surtout vis à vis des enfants qui pourraient utiliser l’appareil pour jouer.
19Ne pas déposer des casseroles instables ou déformées sur les brûleurs, ainsi que sur les plaques électriques afin d’éviter tout renversement accidentel. Positionnez-les sur le plan de cuisson de façon à ce que les manches soient tournés vers l’intérieur, pour éviter de les heurter accidentellement.
20Certaines parties de l’appareil, les plaques électriques en particulier, restent chaudes pendant longtemps après usage. Faites attention et n’y touchez pas.
21Ne pas utiliser de solutions inflammables (alcool, essence...) à proximité de l’appareil lorsqu’il est en fonction.
22Si on utilise de petits électroménagers à proximité du plan de cuisson, veiller bien à éviter tout contact entre le cordon
d’alimentation et les parties chaudes de l’appareil.
23 Vérifier que les manettes soient bien sur la position ”•”/ ”o”quand vous n’utilisez pas l’appareil.
24 En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.
25 Les appareils à gaz nécessitent, pour un correct fonctionnement, d’être installés dans des pièces bien aérées. Vérifier donc que lors de l’installation les conditions indiquées au paragraphe “Positionnement” soient bien remplies.
26 Le couvercle en verrre (qui n’existe que sur certains modèles) peut se briser en surchauffant; il faut donc toujours vérifier si les plaques et les brûleurs sont bien éteints avant de fermer le couvercle.
27 Si la cuisinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.
28 Les surfaces intérieures du tiroir (s'il y en a un) peuvent devenir chaudes.
3
Instructions pour l’installation
Les instructions suivantes sont destinées à l’installateur qualifié afin d’effectuer les opérations d’installation, de réglage et d’entretien technique de la manière la plus correcte et conformément aux normes en vigueur.
Important: n’importe quelle opération de réglage, d’entretien, etc..., doit être effectuée après avoir débranché la prise de la cuisinière.
Conditions réglementaires d’installation
Le raccordement gaz devra être fait par un professionnel qualifié qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre cuisinière vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment:
•Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leur dépendances.
•Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
•Règlement sanitaire départemental.
Positionnement
Pour garantir le fonctionnement correct de l’appareil, il faut que la pièce dans laquelle se trouve l’appareil comporte une ventilation haute et basse, ainsi qu’une fenêtre. Il faut respecter les conditions suivantes:
a)La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.
|
|
Détail A |
|
|
|
|
|
|
Local |
Local à |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
adjacent |
ventiler |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Exemples d’ouverture de ventilation |
Agrandissement de la fissure |
||||||
pour l’air comburant |
|
entre la porte et le sol |
|||||
|
|
Fig. A |
|
|
Fig. B |
||
c)En cas d’utilisation intensive et prolongée de l’appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l’aspiration mécanique si vous disposez d’une hotte.
d)Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation par le bas, des fuites éventuelles de gaz. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou déposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de tenir dans le local, uniquement la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures supérieures à 50°C.
Nivellement (Il n’est présent que sur certains modèles) Des petits pieds de réglage sont fournis de manière à pouvoir niveler la cuisinière. Si nécessaire, ces petits pieds peuvent être vissés dans les logements adaptés prévus sur les angles à la base de la cuisinière.
En cas de cheminée ou conduit de fumée ramifié
Directement à l’extérieur |
(réservé aux appareils de cuisson)
b)La pièce doit prévoir un système qui consent l’afflux d’air nécessaire à une régulière combustion. Le flux d’air nécessaire à la combustion ne doit pas être inférieur à 2 m3/h par kW de puissance installée. Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins 100 cm2 de section adaptée de manière à ce qu’il ne puisse être accidentellement bouché (Fig.A). Ou, de manière indirecte depuis des milieux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; les susdits milieux ne doivent pas être des parties communes du bâtiment, ni présenter des danger d’incendie, ni être des chambres à coucher (Fig. B).
Montage pieds (Il n’est présent que sur certains modèles)
La cuisinière est fournie de pieds à monter par encastrement sous la base.
4
Installation de la cuisinière
Possibilité d'installation côte à côte avec des meubles dont la hauteur ne dépasse pas celle du plan de travail. La paroi en contact avec la paroi postérieure de la cuisinière doit être réalisée en matériel non inflammable. Pendant le fonctionnement, la paroi postérieure de la cuisinière peut atteindre une température de 50°C supérieure à celle ambiante. Il faut observer les précautions suivantes pour une installation correcte de la cuisinière:
a)Les meubles situés à côté, dont la hauteur est supérieure à celle des plans de travail, doivent être situés à au moins 200 mm du bord du plan même.
b)Les hottes doivent être installées selon les conditions indiquées dans leurs livrets d’instructions et à au moins 650 mm de distance.
c)Si la cuisinière est installée sous un élément suspendu, il
|
faut que ce dernier soit |
placé à au moins |
|
|
700 mm (millimètres) de distance du plan. Les meubles |
||
|
près de la hotte devront maintenir une distance minimum |
||
|
du plan du travailde 420 mmcommeindiqué Fig. C et D. |
||
|
HOOD |
|
HOOD |
|
Min. 600mm. |
|
Min. 900mm. |
Min. 420mm. |
Min. 420mm. min. 650 mm. with hood min. 700 mm. withouthood |
Min. 420mm. |
Min. 420mm. min. 650 mm. with hood min. 700 mm. withouthood |
|
Fig.C |
|
Fig.D |
Raccordement gaz
Raccorder l’appareil à la tuyauterie ou à la bouteille de gaz conformémentauxNormesenvigueuruniquementaprèsavoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Si nécessaire, effectuer les opérations décrites dans le paragraphe “Adaptation aux différents types de gaz”. Certains modèles prévoient l’alimentation de gaz tant à droite qu’à gauche, selon les cas; pour changer le raccordement, il faut invertir le porte-tuyau avec le bouchon de fermeture et remplacer le joint d’étanchéité (fourni avec l’appareil). Si l’alimentation s’effectue avec du gaz liquide en bouteille, utiliser les régulateurs de pression conformes aux Normes en vigueur.
Important: pour un fonctionnement en toute sécurité, pour unemploicorrectdel’énergieetunepluslongueduréedevie de l’appareil, vérifier que la pression d’alimentation respecte bienlesvaleursindiquéesdansletableau1“Caractéristiques des brûleurs et des injecteurs”.
Raccordement du tuyau flexible
Le raccordement doit être effectué au moyen d’un tuyau flexible pour gaz conforme aux caractéristiques indiquées dans les normes en vigueur. Le diamètre interne du tuyau à utiliser doit être de:
-8mm pour l’alimentation avec gaz liquide;
-13mm pour l’alimentation avec gaz méthane.
Plus particulièrement, pour la mise en oeuvre des tuyaux flexibles, il faut respecter les prescriptions suivantes:
•Aucune partie du tuyau ne doit être en contact, en aucun point, avec des températures supérieures à 50°C.
•Sa longueur doit être inférieure à 1500 mm;
•Le tuyau ne doit pas être soumis à traction ou torsion, en outre il ne doit pas présenter de chicanes trop étroites ou des étranglements;
•Le tuyau ne doit pas être en contact avec des corps tranchants, des arêtes vives et il ne doit être ni écrasé ni placé contre des parties mobiles;
•Le tuyau doit être placé de manière à pouvoir vérifier son
état de conservation tout le long de son parcours; Vérifier que le tuyau soit bien installé aux deux extrémités et le fixer au moyen de bagues de serrages conformes à la norme en vigueur. Si l’une ou plusieurs de ces conditions ne peuvent pas être respectées, il faut installer des tuyaux métalliques flexibles conformes à la norme en vigueur.
Si la cuisinière est installée dans des conditions de classe 2 sous-classe1,ilfautseraccorderauréseaugazuniquement partuyaumétalliqueflexibleconformeàlanormeenvigueur.
Raccordement avec tuyau flexible en acier inox, à paroi continue avec raccords filetés
Eliminer le porte-tuyau installé sur l’appareil. Le raccord d’entréedugazàl’appareilestfileté1/2 gazmâlecylindrique. Utiliser exclusivement des tuyaux conformes à la Norme en vigueur et des joints d’étanchéité conformes à la Norme en vigueur. La mise en service de ces tuyaux doit être effectuée demanièreàcequeleurlongueurnedépassepas2000 mm. en extension maximum.
Vérification de l’étanchéité
Important:unefoisl’installationterminée,vérifierl’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Après avoir effectué le branchement, veillezàcequeletuyaumétalliqueflexiblenesoitpasécrasé ni placé contre des parties mobiles.
Branchement du câble d’alimentation au réseau électrique
Monter sur le câble une fiche normalisée pour la charge indiquée sur la plaquette des caractéristiques; en cas de branchement direct au réseau, intercaler entre l’appareil et l’installation électrique un interrupteur omnipolaire avec ouverture minimum de 3 mm. entre les contacts, dimensionné àlachargeetconformeauxnormesNFC 15-100(l’interrupteur nedoitpasinterromprelefildelaterre).Lecâbled’alimentation ne doit pas être soumis à des températures supérieures de 50°C à celle ambiante. Avant de procéder au branchement, vérifier que:
•leplombréducteuretl’installationdel’appartementpeuvent supporter la charge de l’appareil (voir plaquette des caractéristiques);
•l’installation électrique est bien équipée d’une mise à la terre efficace conformément aux normes et dispositions de la loi;
•lapriseoul’interrupteuromnipolairepeuventaisémentêtre
atteints à cuisinière installée.
N.B: n’utiliserniréducteurs,niadaptateurs,nidérivationscar ils pourraient provoquer des surchauffes ou des brûlures.
Adaptation du plan de cuisson aux différents types de gaz
Pour adapter la cuisinière à un type de gaz différent de celui pour lequel elle est prédisposée (indiqué sur les étiquettes fixées sur le couvercle), il faut procéder comme suit:
5
