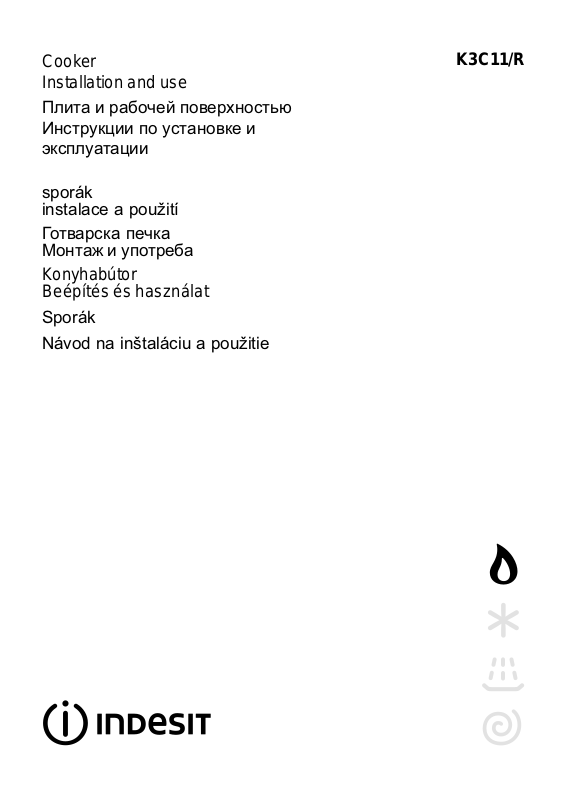

Cooker |
K3C11/R |
Installation and use |
|
Плита и рабочей поверхностью Инструкции по установке и эксплуатации
sporák
instalace a použití
Готварска печка Монтаж и употреба
Konyhabútor Beépítés és használat
Sporák
Návod na inštaláciu a použitie
Cooker with electric oven and ceramic hob
Instructions for installation and use
Плита с электрической духовкой и стеклокерамической поверхностью
Инструкции по использованию и обслуживанию
CZ |
Sporák s elektrickou troubou |
|
Návod k instalaci a použití |
Готварска печка с електрическа фурна и керамичен плот
Инструкции за монтаж и употреба
HU Konyhabútor többfunkciós sütovel és üvegkerámia munkalappal
Beépítési és használati utasítások
SK Sporák sklokeramickou platòou
Návod na inštaláciu a použitie
3
11
21
32
40
48
Безопасность — хорошая привычка
1.Это оборудование разработано для использования внутри помещений. Ни при каких обстоятельствах не используйте оборудование на улице.
2.Плита должна использоваться в домашних условиях для приготовления и разогрева пищи в соответствии с данной инструкцией. Использование оборудования не по назначению, а также промышленное использование, использование плиты в офисах, предприятиях сферы обслуживания, здравоохранения, просвещения и т.п. не предусмотрено. Производитель не несет ответственности за выход из строя оборудования при нарушении данного пункта инструкции.
3.Данная инструкция относится к оборудованию класса 1 (свободная установка) и класса 2 подкласса 1 (установка между двумя шкафами).
4.Снимите упаковку; элементы упаковки (пластиковые пакеты, пенопласт, металлические скрепки) могут быть потенциально опасны для детей, поэтому выбросьте упаковку сразу же или уберите в недоступное место.
5.Убедитесь, что Ваша плита не повреждена и полностью укоплектована. Если у Вас есть сомнения, свяжитесь с продавцом немедленно.
6.Запрещено использование удлинителей и переходников. Длина кабеля не должна превышать 1,5 м. Производитель не несет ответственности за возгорания, произошедшие из-за использования тройников и удлинителей, а также соединительного кабеля, сечение которого не соответствует потребляемой оборудованием мощности. При установке необходимо проверить соответствие характеристик сети и плиты. Необходимые сведения содержатся в специальной таблице на задней стороне плиты.
7.Розетка и вилка должны быть одного типа.
8.Плита должна устанавливаться только квалифицированным персоналом, в соответствии с рекомендациями Производителя и стандартами, действующими на территории стран СНГ. Неправильная установка может принести вред людям, животным или Вашей собственности. В случае неправильной установки Производитель снимает с себя всякую ответственность.
9.Электрическая безопасность гарантирована только при наличии эффективного заземления, выполненного в соответствии с правилами электрической безопасности. Это требование обязательно должно соблюдаться. Если возникли сомнения, свяжитесь со специалистом по установке, который проверит Вашу систему заземления.
Производитель не несет ответственности за ущерб, вызванный отсутствием заземления или его неисправностью.
10.Если плита подключается непосредственно к сети (без вилки и розетки), необходимо установить многолинейный выключатель с расстоянием между разведенными контактами не менее 3 мм, линия заземления при этом не должна разрываться. Выключатель должен устанавливаться в легкодоступном месте.
11.Всегда вынимайте вилку из розетки или отключайте электричество на Вашем щитке перед мойкой или другими операциями по профилактике плиты.
12.Не тяните провод, чтобы вынуть вилку из розетки: это очень опасно. Не пережимайте и не натягивайте сетевой кабель. Для замены поврежденного кабеля вызывайте специалиста из обслуживающей организации.
13.Следите за тем, чтобы вентиляционные отверстия и щели в задней части плиты и под панелью управления не были закрыты, в противном случае возникает опас-
ность превышения рабочей температуры электрической изоляции и короткого замыкания.
14.Ваша плита должна использоваться только для того, для чего она разработана. Если Вы решили испытать плиту другой работой, (например, отапливать помещения) делайте это на свой страх и риск.
Производитель не несет ответственности за поломки, вызванные ненадлежащим или неразумным использованием.
15.Не касайтесь плиты, если Ваши руки или ноги мокрые или сырые, не пользуйтесь оборудованием босиком.
16.В соответствии с общими требованиями Государственной Противопожарной службы не оставляйте плиту без присмотра.
17.Не разрешайте детям и лицам, не знакомым с настоящей инструкцией, пользоваться плитой в ваше отсутствие.
18.Запрещается изменение конструкции плиты и вмешательство лиц, не уполномоченных Производителем на гарантийный ремонт.
19.При использовании малых кухонных электроприборов рядом с плитой следите, чтобы их питающие кабели не касались горячих частей оборудования.
20.Отключайте плиту от сети, когда уезжаете надолго.
21.Не используйте легковоспламеняющиеся жидкости (алкоголь, бензин и т.п.) рядом с работающим оборудованием.
22.Не ставьте на плиту посуду с неровным или деформированным дном. Старайтесь располагать посуду так, чтобы ручки не перегревались и чтобы было невозможно опрокинуть посуду, случайно задев за ручки.
23.Если плита не используется, проверьте, что рукоятки на панели управления находятся в положении«•»/ «о».
24.Части плиты после выключения долгое время остаются горячими. Будьте осторожны, не прикасайтесь к плите: дождитесь, когда она полностью остынет.
25.Предупреждение:никогда не помещайте горячую посуду и воспламеняющиеся материалы в отделение для хранения и подогрева.
Никогда не оставляйте включенные конфорки пустыми или с неиспользуемой посудой, так как посуда быстро нагревается, что может повредить оборудование.
26.При установке плиты на опоры, соблюдайте меры предосторожности, чтобы избежать соскальзывания плиты с опор.
27.При возникновении нестандартной ситуации отключите плиту от сети, позвоните в сервисный центр, телефон которого указан в гарантийном документе (гарантийном талоне, сервисной книжке, сервисном сертификате).
28.Если Вы решили, что плита больше не годится для эксплуатации, сделайте ее непригодной для использования: отключите от сети, обрежьте питающий кабель, снимите потенциально опасные части (это особенно важно для безопасности детей, которые могут играть с неиспользуемыми или выброшенными приборами).
Внимание!
Для обеспечения эффективной и безопасной работы оборудования настоятельно рекомендуем:
·не пользоваться услугами лиц, не уполномоченных Производителем;
·при ремонте требовать использования оригинальных запасных частей.
12
Установка
Этот раздел предназначен для квалифицированных техников и содержит инструкции по установке и обслуживанию плиты в соответствии с действующими нормами безопасности.
Важно: перед любыми работами по наладке, обслуживанию и т.п. отключите плиту от электрической сети.
Установка плиты
Плита может устанавливаться рядом с кухонной мебелью, которая, однако, не должна быть выше плиты.
При установке плиты необходимо соблюдать следующие меры предосторожности:
a)Кухонная мебель, превышающая по высоте плиту, должна находиться на расстоянии не менее 200 мм от края рабочей поверхности плиты.
б) Вытяжки устанавливаются согласно их инструкциям по по эксплуатации, и на расстоянии не менее 650 мм от рабочей поверхности плиты.
в) Стенные шкафы, смежные с вытяжкой, навешиваются на высоте не менее 420 мм от рабочей поверхности плиты (см. рис.).
г) При установке плиты под стенными шкафами расстояние между шкафами и рабочей поверхностью плиты должно составлять не менее 700 мм, как показано на рисунке.
е) Размеры для встраивания плиты в модуль кухонной
мебели указаны на рисунке.
Выравнивание плиты (только для некоторых моделей)
Ваша плита снабжена регулируемыми ножками, которые служат для ее выравнивания. При необходимости, ножки вкру- чиваются в отверстия по углам основания плиты (рис. A).
Установка опор (только для некоторых моделей)
Плита комплектуется надставными опорами, которые
устанавливаются нажатием под основанием плиты (рис. B).
Ðèñ. A |
Ðèñ. B |
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электрическая безопасность этого оборудования гарантируется только при правильном его заземлении в соответствии со стандартами электрической безопасности.
Производитель снимает с себя всякую ответственность за любой ущерб, причиной которого явилось неправильное подключение оборудования.
Параметры питающего кабеля зависят от типа электричес-
кого соединения (см. следующую таблицу, содержащую сведения о различных способах соединения проводов и перемычек для адаптации электроплит к электрической сети, а
400 3N |
1 |
2 |
3 |
4 |
5 |
H05RR-F 5x2.5 CEI-UNEL 35363 |
R |
S |
T |
|
N |
400V 2N |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
H05RR-F 4x2.5 CEI-UNEL 35363 |
|
R |
S N |
|
|
230V 1N |
1 |
2 |
3 |
4 |
5 |
H07RN-F 3x4 CEI-UNEL 35364 |
|
|
R |
|
N |
|
|
|
|
также требования к типу кабеля).
В России: R=A, S=B, T=C.
Установка питающего кабеля
Чтобы открыть коммутационную колодку:
•выверните винт V (рис. С);
•снимите крышку колодки, потянув ее на себя. Подсоединение питающего кабеля производится следующим образом :
•установите перемычки А-В согласно требуемой схеме соединения (рис. D).
Примечание: заводская предустановка выполнена для однофазного соединения 230 В (контакты 1-2-3 соединены между собой). Перемычка 4-5 находится в нижней части коммутационной колодки.
•подсоедините провода (N и $) как показано на рис. D и закрепите их винтами;
•зафиксируйте оставшиеся провода в зажимах 1-2-3;
•зафиксируйте питающий кабель в хомуте и закройте крышку коммутационной колодки, завернув винт V.
V |
Ðèñ. C |
2 |
3 |
1 |
|
|
B |
N |
A |
|
|
Ðèñ. D |
|
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см. табличку характеристик) или непосредственно подключите оборудование к сети (без вилки и розетки). В последнем слу- чае должен быть установлен многолинейный выключатель, соответствующий нагрузке оборудования, с расстоянием между разведенными контактами не менее 3 мм, причем линия заземления не должна разрываться. Питающий кабель следует располагать так, чтобы по всей длине он никогда не нагревался до температуры, превышающей на 50°С комнатную.
Перед подсоединением убедитесь в том, что:
•предохранители (пробки) или автоматические выключатели и проводка выдерживают рабочую нагрузку оборудования (см. табличку характеристик);
•заземление соответствует правилам и требованиям, предъявляемыми к заземлению бытовой техники;
•розетка или многолинейный выключатель находятся в легкодоступном месте.
13
