K3E51

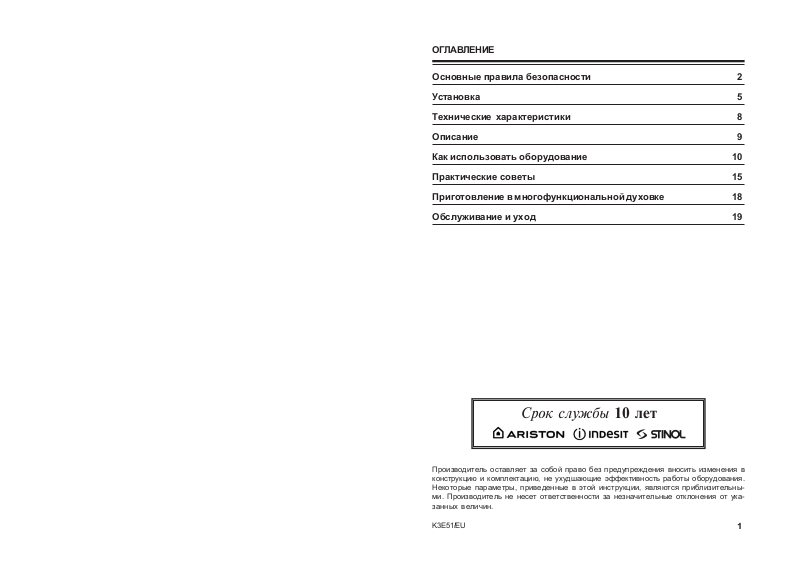

ОГЛАВЛЕНИЕ
Основные правила безопасности 2
Установка 5
Технические характеристики 8
Описание 9
Как использовать оборудование 10
Практические советы 15
Приготовление в многофункциональной духовке 18
Обслуживание и уход 19
Срок службы 10 ëåò
Производитель оставляет за собой право без предупреждения вносить изменения в
конструкцию и комплектацию, не ухудшающие эффективность работы оборудования.
Некоторые параметры, приведенные в этой инструкции, являются приблизительными. Производитель не несет ответственности за незначительные отклонения от указанных величин.
K3E51/EU
1
Основные правила безопасности
Для обеспечения эффективной и безопасной работы оборудования
рекомендуем:
••
• обращаться только в авторизованный сервисный центр;
••
••
• всегда использовать оригинальные запасные части.
••
1. Это оборудование предназначено для непрофессионального использования в домашних условиях.
2. Данные инструкции предназначены только для стран, символы которых
указаны в руководстве и серийном номере в табличке на оборудовании.
3. Это руководство относится к оборудованию класса 1 (свободная установка) и класса 2 подкласса 1 (установка между двумя предметами
мебели).
4. Прежде чем использовать оборудование прочитайте внимательно дан-
ное руководство, которое содержит важные указания по безопасной установке, использованию и техническому обслуживанию оборудования.
Сохраните руководство как источник справочной информации по оборудованию.
5. После распаковки оборудования убедитесь, что оно не было повреждено во время транспортировки. При наличии сомнений не используйте
оборудование — свяжитесь с продавцом немедленно. В целях безопасности не оставляйте элементы упаковки (пластиковые пакеты, пенопласт,
металлические скрепки) в пределах досягаемости детей.
6. Плита должна устанавливаться только квалифицированным персоналом в соответствии с приводимыми инструкциями. Производитель не
несет ответственности за ущерб, причиненный людям, животным или
собственности, вследствие несоблюдения данных инструкций.
7. Электрическая безопасность этого оборудования гарантирована только при наличии заземления, выполненного в соответствии с правилами
электробезопасности. Это требование обязательно должно соблюдаться. Если возникли сомнения, свяжитесь со специалистом, который проверит систему заземления. Производитель не несет ответственности за
ущерб, вызванный отсутствием заземления.
8. Перед подключением оборудования проверьте, что технические характеристики оборудования (см. табличку на оборудовании / или упаковке)
соответствуют параметрам электросети.
9. Проверьте, что электропроводка и розетка выдерживают максимальную нагрузку оборудования, указанную в табличке его характеристик. При
сомнении обратитесь к квалифицированному электрику.
10. Для подключения оборудования к сети напрямую требуется установить
многолинейный выключатель с расстоянием между разведенными контактами не менее 3 мм.
11. Если розетка не подходит к вилке оборудования, квалифицированный
электрик должен заменить розетку подходящей моделью, а также проверить, что сечение соединительного кабеля соответствует мощности,
потребляемой оборудованием. Не рекомендуется использовать переходники, многогнездовые розетки и удлинители. При крайней необходимости допускается использование одно- или многополюсного переходника и удлинителя, которые соответствуют нормам электробезопасности.
В этих случаях категорически запрещается превышать максимально допустимую токовую нагрузку переходника или удлинителя и максимальную мощность, указанную на многополюсном переходнике.
12. Если Вы не используете оборудование, всегда отключайте его от электросети.
13. Следите за тем, чтобы не были перекрыты отверстия оборудования, предназначенные для вентиляции и отвода тепла.
14. Замена питающего кабеля оборудования должна производиться только
специалистом авторизованного сервисного центра.
15. Оборудование должно использоваться только по назначению. Иное использование (например, отапливание помещения) является недопустимым и опасным. Производитель не несет ответственности за повреждения, вызванные ненадлежащим использованием оборудования.
16. При использовании электрооборудования требуется соблюдать основные правила:
• не касайтесь оборудования, если Ваши руки или ноги влажные,
• не пользуйтесь оборудованием, когда Вы босиком;
• не используйте удлинители, но если это необходимо, примите все меры
предосторожности;
• не тяните за питающий кабель или оборудование, чтобы отключить его
от сети;
• не оставляйте оборудование под воздействием атмосферных факторов (дождь, солнце и т.п.);
• не разрешайте детям и лицам, незнакомым с настоящими инструкциями, пользоваться оборудованием без Вашего присмотра.
17. Перед выполнением операций по чистке или обслуживанию оборудования обязательно отсоедините его от сети, вынув вилку из розетки или
отключив электропитание оборудования на распределительном щитке.
18. По истечение срока эксплуатации плиты в целях безопасности детей,
которые могут играть с оборудованием, отключите его от сети, обрежьте
питающий кабель и снимите потенциально опасные части.
19. Во избежание опрокидывания посуды не ставьте на плиту кастрюли и
сковороды с неровным или деформированным дном, посуду с ручками
разворачивайте так, чтобы не задевать за них.
20. Не используйте легковоспламеняющиеся жидкости (алкоголь, бензин
и т.п.) рядом с работающим оборудованием.
K3E51/EUK3E51/EU
32
21. При использовании малых кухонных электроприборов рядом с плитой
следите, чтобы их питающие кабели не касались горячих частей оборудования.
22. Если плита не используется, всегда проверяйте, что рукоятки на панели
управления находятся в положении«•»/ «
î
».
23. Во время использования оборудования нагревательные элементы и некоторые части дверцы духовки становятся очень горячими – не дотрагивайтесь до них и держите детей на безопасном расстоянии.
24. При установке плиты на опоры примите меры предосторожности, чтобы
избежать соскальзывания плиты с опор.
Утилизация старых электроприборов
Согласно Европейской директиве 2002/96/EC по утилизации электрического и электронного оборудования (WEEE) старые электробытовые приборы
не должны помещаться в общий городской неотсортированный поток отходов: они должны собираться отдельно, чтобы оптимизировать восстановление и переработку их материалов и уменьшить негативное воздействие на
здоровье человека и экологию. Указанный на изделии символ перечеркнутого ведра на колесах напоминает, что при утилизации это оборудование
следует поместить отдельно. Для получения информации по правильной
утилизации старого оборудования потребители должны обратиться в местные органы управления или в фирму-поставщик.
Потребители могут доставить старое оборудование к общественным местам
сбора отходов или, если допускает национальное законодательство, возвратить оборудование в торговую точку при покупке аналогичного нового изделия.
Все основные производители бытовых приборов принимают активное участие в создании систем управления по сбору и утилизации старого оборудования.
Установка
Этот раздел предназначен для квалифицированных техников и содержит
инструкции по установке и обслуживанию оборудования в соответствии с
действующими нормами безопасности.
Перед любыми работами по наладке, обслуживанию и т.п.
отключите оборудование от электросети.
Размещение
Оборудование может устанавливаться рядом с кухонной мебелью, не превышающей ее по высоте.
При установке плиты необходимо соблюдать следующие меры предосторожности:
à) кухонная мебель, превышающая по высоте плиту, должна быть размеще-
на на расстоянии не менее 200 мм от края рабочей поверхности оборудования;
á) вытяжки должны устанавливаться в соответствии с требованиями их фир-
мы-изготовителя и в любом случае на расстоянии минимум 650 мм от
поверхности плиты;
â) расстояние между нижней частью навесных шкафов, расположенных по
бокам от вытяжки, и поверхностью плиты должно составлять не менее
420 мм (ðèñ. 1);
ã) если плита устанавливается под навесным кухонным шкафом, нижняя часть
последнего должна находиться на расстоянии не менее 700 мм от рабочей поверхности плиты (ðèñ. 1);
ä) установочное место для оборудования должно иметь размеры, указан-
íûå íà ðèñ. 2.
ВЫТЯЖКА
min. 600 ìì
min. 420 ìì
min. 420 ìì
min. 650 мм с вытяжкой
min. 700 мм без вытяжки
1
2
K3E51/EUK3E51/EU
54
Выравнивание плиты
Ваша плита снабжена регулируемыми ножками (ðèñ. 3), которые служат для
ее выравнивания. При необходимости, ножки вкручиваются в отверстия по
углам основания плиты.
Установка опор
Плита комплектуется надставными опорами, которые устанавливаются под
основанием плиты (ðèñ. 4).
3
4
• вставьте провода, как показано на ðèñ. 7 (N è ) и затяните соответствую-
щие винты;
• зафиксируйте остающиеся провода зажимными винтами 1-2-3;
• зафиксируйте питающий кабель его специальным фиксатором и закройте
крышку клеммника, закрепив ее винтом «V».
6 7
Электрическое подключение
Марка питающего кабеля зависит от типа электрического подключения (см.
схемы подключения на ðèñ. 5).
5
Установка питающего кабеля
Откройте клеммник:
• отверните винт «V» (ðèñ. 6);
• потяните и откройте крышку клеммника.
Установите питающий кабель, выполнив следующие операции:
• расположите перемычку А-В в соответствии с типом подключения, которое
должно быть выполнено по схемам, приведенными на ðèñ. 5.
Примечание: небольшие соединительные перемычки подготовлены заводомизготовителем для однофазного подключения 230 В (контакты 1-2-3 соединены друг с другом). Перемычка 4-5 расположена в нижней части клеммной
колодки.
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой, соответствующей нагрузке, указанной в табличке технических данных оборудования. При подключении оборудования к сети напрямую должен быть установлен многолинейный автоматический выключатель с минимальным расстоянием между
разведенными контактами 3 мм, подходящий для указанной токовой нагрузки и соответствующий действующим правилам электротехнической безопасности (линия заземления не должна прерываться автоматическим выключателем). Питающий кабель следует располагать так, чтобы по всей длине
прокладки он не касался поверхностей, температура которых на 50°С превышает комнатную.
Перед подсоединением к электросети убедитесь в том, что:
• предохранители (пробки) / автоматические выключатели и проводка выдерживают нагрузку оборудования (см. табличку его технических характеристик);
• система электропитания оборудования имеет заземление, соответствующее нормам электробезопасности;
• после установки плиты обеспечен свободный доступ к ее розетке или автоматическому выключателю.
Производитель не несет ответственности в случае несоблюдения
указанных мер безопасности.
K3E51/EUK3E51/EU
