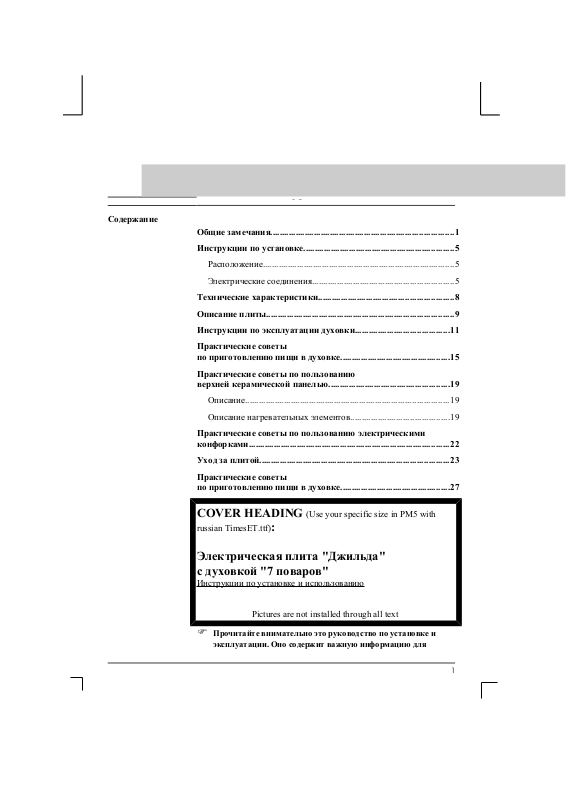

Содержание
Общие замечания................................................................................ |
1 |
Инструкции по установке.................................................................. |
5 |
Расположение.................................................................................... |
5 |
Электрические соединения.............................................................. |
5 |
Технические характеристики........................................................... |
8 |
Описание плиты.................................................................................. |
9 |
Инструкции по эксплуатации духовки......................................... |
11 |
Практические советы |
|
по приготовлению пищи в духовке................................................ |
15 |
Практические советы по пользованию |
|
верхней керамической панелью..................................................... |
19 |
Описание......................................................................................... |
19 |
Описание нагревательных элементов........................................... |
19 |
Практические советы по пользованию электрическими |
|
конфорками........................................................................................ |
22 |
Уход за плитой................................................................................... |
23 |
Практические советы |
|
по приготовлению пищи в духовке................................................ |
27 |
COVER HEADING (Use your specific size in PM5 with |
|
russian TimesET.ttf): |
|
Электрическая плита "Джильда" |
|
с духовкой "7 поваров" |
|
Инструкции по установке и использованию |
|
Pictures are not installed through all text
FПрочитайте внимательно это руководство по установке и эксплуатации. Оно содержит важную информацию для
1
безопасной установки, использования и обслуживания плиты. Храните его в надежном месте. Оно может Вам еще пригодиться.
FСнимите упаковку. Убедитесь в том, что Ваша плита не повреждена и полностью укомплектована. Элементы упаковки (пластиковые пакеты, пенопласт, металлические скрепки) могут быть потенциально опасны для детей, поэтому выбросьте упаковку сразу же или уберите в недоступное место.
FПлита должна быть установлена квалифицированным персоналом, в соответствии с рекомендациями Производителя. Неправильная установка может принести вред людям, животным или Вашей собственности. В этом случае Производитель снимает
ссебя всякую ответственность.
FЭлектрическая безопасность гарантирована только при наличии эффективного заземления, выполненного в соответствии с правилами электрической безопасности. Это требование обязательно должно соблюдаться. Если возникли сомнения, свяжитесь со специалистом, который проверит Вашу систему заземления. Производитель не отвечает за ущерб, вызванный отсутствием заземления или его неисправностью.
FУбедитесь в том, что сетевая розетка, в которую будет включена Ваша плита, имеет устройство заземления, и она действительно заземлена.
FРозетка и вилка должны быть одного типа. Если розетка не подходит, она должна быть заменена при помощи квалифицированного специалиста, который должен проверить соответствие сечения проводов току, потребляемому подключенным оборудованием. При отсутствии заземления Производитель снимает с себя всякую ответственность по возмещению ущерба.
FПеред подключением оборудования проверьте соответствие электрических параметров Вашей плиты и электрической сети. Необходимые сведения содержатся в специальной таблице, размещенной на задней стенке плиты.
FЕсли плита подключается непосредственно к сети (без вилки и розетки), должен быть установлен многолинейный выключатель
срасстоянием между разведенными контактами не менее 3 мм, причем линия заземления не должна разрываться.
FНе рекомендуется использование переходников, двойных и более розеток и удлинителей. Если Вы считаете использование их
2
необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности. Не превышайте допустимую мощность, указанную на удлинителе и сетевой розетке.
FНе оставляйте оборудование включенным, если в этом нет необходимости. Выньте вилку из сетевой розетки и остановите подачу газа, если Вы не используете плиту.
FСледите за тем, чтобы вентиляционные отверстия и щели не были закрыты. Если это произойдет, то возникнет опасность превышения рабочей температуры электрической изоляции и короткого замыкания.
FНе пережимайте и не натягивайте сетевой кабель. Если кабель поврежден, не заменяйте его сами. Вызывайте специалиста из обслуживающей организации.
FВаша плита должна использоваться только для того, для чего она разработана. Производитель не отвечает за поломки, вызванные неверным или неразумным использованием.
FПри работе с любыми электрическими приборами необходимо помнить о некоторых основополагающих правилах:
·никогда не касайтесь приборов, если Ваши руки или ноги мокрые или влажные;
·не пользуйтесь приборами босиком;
·не используйте удлинители в ванной или душе, если все-таки Вы делаете это, будьте предельно внимательны;
·никогда не тяните провод, чтобы вынуть вилку из розетки;
·никогда не подвергайте приборы воздействию дождя, солнца и т.д., не оставляйте их без присмотра;
·не разрешайте детям или лицам, незнакомым с этими Правилами, пользоваться приборами без Вашего присмотра.
FВсегда вынимайте вилку из розетки или отключайте электричество на Вашем щитке перед мойкой или другими операциями по уходу за плитой.
FВ случае неисправностей и/или неправильной работы обесточьте плиту и старайтесь к ней не прикасаться. Неисправная плита может не обеспечивать заложенных в ее конструкцию требований по безопасности и быть потенциально опасной. Для ремонта привлекайте только уполномоченных Производителем лиц. Требуйте применения запасных частей, используемых Производителем.
3
FКогда Вы пользуетесь грилем или духовкой, некоторые части дверцы могут сильно нагреваться. Предупредите детей или просто не пускайте их на кухню.
FЕсли Вы хотите выбросить старую плиту, позаботьтесь о том, чтобы сделать ее непригодной для использования. Отключите ее от электрической сети и обрежьте питающий кабель. Снимите потенциально опасные части или детали. Помните, что дети часто играют с выброшенными бытовыми приборами и получают травмы.
FНаиболее распространенными несчастными случаями, связанными с плитой, являются ожоги, полученные детьми. Помните, что обычно они происходят при следующих обстоятельствах:
a)при касании горячих частей плиты;
b)при расплескивании горячих жидкостей;
c)когда кастрюлю с горячей жидкостью тянут за ручку и опрокидывают ее содержимое на себя.
Постарайтесь не допустить этого.
FПомните, что кожа ребенка намного чувствительнее и нежнее, чем кожа взрослого человека. Поэтому, чтобы избежать несчастного случая, внимательно следите за детьми в течение всего времени, пока плита горячая или остывает после использования.
FНе ставьте на конфорки неустойчивые или деформированные кастрюли, т.к. кипящая вода может из них вылиться.
FРасполагайте кастрюли в центре электрических конфорок. В противном случае их содержимое может пролиться.
FБудьте особенно осторожны, если для приготовления пищи Вы используете посуду с отбитыми краями. Горячее масло может разбрызгаться или вылиться из нее. Следите за тем, чтобы кипящее масло не попало на горячий нагревательный элемент и не воспламенилось на нем.
FОтдельные части плиты, в особенности горячие конфорки, сохраняют тепло спустя значительное время после того, как плита бывает выключена. Будьте осторожны, прикасаясь к подобным участкам, пока они полностью не остыли.
FНикогда не пользуйтесь бензином или другими воспламеняющимися растворителями вблизи работающей плиты.
4
ЭлектрическиеВыравниванРасполож ние соединения
FНеобходимо хранить это описание вместе с гарантийным сертификатом, поскольку без них гарантия недействительна. Если Вы будете звонить в Центр обслуживания, не забудьте передать туда полное название оборудования и его серийный номер.
Помните: перед любыми работами по наладке, обслуживанию и т.п. плиту необходимо отсоединить от электрической сети.
Ваша плита имеет теплоизоляцию степени "Х". Мебель, стоящая рядом с плитой, должна быть ниже рабочей поверхности плиты. Ваша плита должна быть установлена квалифицированным персоналом, в соответствии с рекомендациями Производителя. Неправильная установка может принести вред людям, животным или Вашей собственности. В этом случае Производитель снимает с себя всякую ответственность.
Плита снабжена регулируемыми ножками, которые служат для ее выравнивания. Ножки вставляются в отверстия с винтовой нарезкой, расположенные в углах основания плиты (Рис. 1).
Рис. 1
Электрическая плита не снабжается питающим кабелем, т.к. его параметры зависят от типа электрического соединения (см. следующую таблицу, содержащую сведения о различных способах соединения проводов и перемычек, а также требования к типу кабеля).
Снимите крышку, чтобы получить доступ к коммутационной колодке (Рис. 2). Произведите электрическое соединение плиты в соответствии с требованиями, указанными в таблице.
5
Рис. 2
Плиты 220-240В/380-400В (звезда)
Напряжение |
Кабель |
Схема подключения |
220-240 В |
|
|
одна фаза |
3х2,5 мм2 |
|
220-240 В
три фазы, 4х1,5 мм2 треугольник
380-400 В |
|
три фазы, звезда |
5х1,5 мм2 |
Плиты 380-400 В две фазы / три фазы (треугольник)
Напряжение |
Кабель |
Схема подключения |
|
380-400 В |
|
|
|
две фазы |
3х2,5 мм2 |
|
|
|
|
A |
B |
6
Подсоединение питающего кабеля к сети
380-400 В |
|
три фазы, |
2 |
Внимание: Производитель снимает с себя всякую ответственность за ущерб, причиной которого послужило ненадежное заземление.
Установите на кабель вилку, соответствующую рабочему напряжению и мощности, указанным в специальной таблице на плите.
Если плита подключается непосредственно к сети (без вилки и розетки), должен быть установлен многолинейный выключатель, соответствующий нагрузке, с расстоянием между разведенными контактами не менее 3 мм, причем линия заземления не должна разрываться. Питающий кабель следует располагать так, чтобы он никогда не нагревался до температуры, превышающей 75°С. Перед подсоединением убедитесь в том, что:
·провода и соединения проводов в вилке и розетке могут выдержать рабочую нагрузку (см. информационную таблицу);
·плита надежно заземлена в соответствии с правилами и требованиями, предъявляемыми к заземлению бытовой техники;
·розетка или многолинейный выключатель находятся в легкодоступном месте.
Размеры духовки: |
|
|
- ширина |
40 см |
|
- высота |
34 см |
|
- глубина |
39 см |
|
- объем духовки: |
51 л |
|
Потребление электроэнергии: |
|
|
- нагрев до 200°C |
0.5 кВт-ч |
|
- поддержание 200°C в течение часа |
1.0 кВт-ч |
|
- общее потребление электроэнергии |
1.5 кВт-ч |
|
Мощность нагревателей в режимах: |
|
|
- 2. Статическая духовка |
2.0 кВт |
|
- 3. Конвекционная духовка |
2.0 кВт |
|
- 4. |
Гриль |
1.2 кВт |
- 5. |
Двойной гриль |
2.2 кВт |
- 6. |
Конвекционный гриль |
2.2 кВт |
- 7. |
Мягкая "кондитерская" духовка |
1.0 кВт |
Размеры отделения для хранения
7
|
|
и подогрева: |
43,0 см |
- ширина |
13,5 см |
- высота |
43,0 см |
- глубина |
|
Напряжение и частота питания
Мощность излучающих конфорок плиты с керамическим верхом Обычная передняя левая Обычная задняя левая Галогенная задняя правая Обычная передняя правая
Мощность электрических конфорок плиты с традиционным верхом Быстрая передняя левая Быстрая задняя левая Обычная задняя правая Обычная передняя правая
см. таблицу
1900 Вт
1200 Вт
1800 Вт
1200 Вт
Æ180 мм 2000 Вт Æ180 мм 2000 Вт Æ220 мм 2000 Вт Æ145 мм 1000 Вт Æ110мм 600 Вт
Это оборудование отвечает требованиям ЕЕС 87/308 от 2.06.87, направленным на предотвращение и устранение радиопомех
AНагревательные зоны
B Контрольная лампа включения электрических конфорок
C Индикатор остаточного тепла
D Панель управления
E Регулируемые ножки
FПротивень
GРешетчатая полка духовки
HРукоятка выбора программы духовки
I Рукоятка выбора температуры духовки (термостат)
LРукоятки управления конфорок
8
